Visszacsapó szelep működése és fontossága – Telepítés, karbantartás és gyakori hibák

A modern infrastruktúra, legyen szó lakóépületekről, ipari létesítményekről vagy mezőgazdasági öntözőrendszerekről, számos komplex technológiai megoldásra épül. Ezek közül az egyik legkevésbé látványos, mégis kritikus fontosságú elem a visszacsapó szelep. Ez az egyszerűnek tűnő eszköz kulcsszerepet játszik a folyadékok és gázok áramlásának szabályozásában, biztosítva a rendszerek hatékony, biztonságos és zavartalan működését. Anélkül, hogy tudnánk róla, nap mint nap védelmez minket és értékeinket a nem kívánt visszaáramlásoktól, nyomásingadozásoktól és rendellenességektől.

A visszacsapó szelep működése alapvetően arra épül, hogy egy irányba engedi a közeg áramlását, míg a fordított irányú mozgást mechanikusan megakadályozza. Ez a látszólag egyszerű funkció azonban elengedhetetlen a szivattyúk védelmében, a szennyeződések terjedésének megakadályozásában, a nyomás fenntartásában és számos ipari folyamat stabilitásában. Ennek a cikknek a célja, hogy mélyrehatóan bemutassa a visszacsapó szelepek világát: működési elvüket, típusait, a megfelelő kiválasztás szempontjait, a szakszerű telepítés lépéseit, a rendszeres karbantartás fontosságát, valamint a leggyakoribb hibákat és azok elhárítását. Fedezzük fel együtt, miért olyan elengedhetetlen ez a szerény, mégis pótolhatatlan alkatrész mindennapi életünkben és az iparban egyaránt.

A visszacsapó szelep alapjai: Miért nélkülözhetetlen eleme a rendszereknek?

A visszacsapó szelep, angolul “check valve” vagy “non-return valve”, egy olyan hidraulikus vagy pneumatikus eszköz, amely egyirányú áramlást biztosít egy csővezetékben. Fő feladata, hogy megakadályozza a közeg visszaáramlását a rendszerben, ezzel védve az érzékeny berendezéseket és fenntartva a rendszer integritását. Gondoljunk csak egy háztartási vízellátó rendszerre: ha egy szivattyú leáll, a víz visszafolyhatna a kútba vagy a tartályba, ami légbuborékokat okozhatna, vagy akár a szivattyú károsodásához is vezethetne újraindításkor. Itt lép színre a visszacsapó szelep, amely azonnal elzárja az utat a visszafelé áramló közeg előtt.

A visszacsapó szelepek fontossága számos területen megmutatkozik. A vízvezeték rendszerekben biztosítják az ivóvíz hálózat tisztaságát, megakadályozva a szennyezett víz visszaáramlását. A fűtésrendszerekben fenntartják a megfelelő nyomást és irányt, optimalizálva a hőelosztást. Az ipari alkalmazásokban létfontosságúak a vegyi anyagok, gázok és egyéb közegek biztonságos kezelésében, megelőzve a veszélyes keveredéseket vagy a berendezések károsodását. Egy jól megválasztott és szakszerűen telepített visszacsapó szelep jelentős mértékben hozzájárul a rendszerek élettartamának növeléséhez és üzemeltetési költségeinek csökkentéséhez.

A visszacsapó szelep nem csupán egy alkatrész, hanem a rendszer stabilitásának és biztonságának őre, amely csendben, de rendületlenül végzi a dolgát, megakadályozva a potenciális katasztrófákat és a drága meghibásodásokat.

A szelepek működési elve a bennük lévő záróelem mozgásán alapul, amelyet az áramló közeg nyomása vezérel. Amikor a közeg a kívánt irányba áramlik, a nyomás megnyitja a szelepet, lehetővé téve az áthaladást. Amint az áramlás iránya megfordul, vagy a nyomás a szelep bemeneti oldalán lecsökken, a záróelem automatikusan visszatér eredeti pozíciójába, elzárva az utat. Ez a passzív működés teszi a visszacsapó szelepeket rendkívül megbízhatóvá, hiszen nincs szükség külső energiaforrásra vagy emberi beavatkozásra a működésükhöz.

A szelepek sokfélesége – a különböző típusok, anyagok és méretek – lehetővé teszi, hogy szinte bármilyen alkalmazáshoz megtaláljuk a megfelelő megoldást. Legyen szó agresszív vegyi anyagokról, magas hőmérsékletű gőzről, tiszta ivóvízről vagy szennyvízről, létezik olyan visszacsapó szelep, amely képes megbízhatóan ellátni a feladatát. A következő fejezetekben részletesebben is kitérünk ezekre a szempontokra, hogy segítsük a tudatos választást és a szakszerű üzemeltetést.

A visszacsapó szelep működési elve: Hogyan akadályozza meg a visszaáramlást?

A visszacsapó szelep működési elve a fizika alapvető törvényein, pontosabban a nyomáskülönbségen alapul. Bár számos típus létezik, mindegyik ugyanazt az alapvető célt szolgálja: megengedi az áramlást egy irányba, és megakadályozza azt az ellenkező irányba. A szelep egy belső, mozgatható záróelemet tartalmaz, amely a közeg áramlására reagálva nyit és zár. Nincs szükség külső vezérlésre, kézi beavatkozásra vagy elektromos áramra, ami a szelep egyik legfőbb előnye a megbízhatóság szempontjából.

Amikor a közeg a szelep bemeneti oldalán (feláramlási oldal) elegendő nyomást fejt ki, amely meghaladja a szelep záróelemének ellenállását (például egy rugó erejét vagy a záróelem súlyát), a záróelem elmozdul, megnyitva az utat az áramlás számára. Ez a nyomáskülönbség, vagy más néven a nyitónyomás, az a minimális nyomás, amely szükséges a szelep kinyitásához. A közeg ekkor szabadon áramolhat a kívánt irányba, a rendszeren keresztül.

Amint az áramlás iránya megfordul, vagy a bemeneti oldali nyomás lecsökken, illetve a kimeneti oldali (leáramlási oldal) nyomás megnő, a záróelem automatikusan visszaáll az eredeti, zárt pozíciójába. Ezt a visszatérést gyakran egy rugó segíti, vagy egyszerűen a közeg visszafelé irányuló nyomása, illetve a záróelem saját súlya. A záróelem ekkor tömítetten illeszkedik a szelep ülékéhez, teljesen elzárva a visszaáramlás útját. Így biztosított, hogy a közeg csak egy irányba haladhasson a csővezetékben, megakadályozva a nem kívánt visszafolyást és a rendszer károsodását.

A zárási mechanizmus gyorsasága és hatékonysága kulcsfontosságú. Egy lassú vagy nem megfelelően záródó szelep problémákat okozhat, például vízkalapácsot (hidraulikus ütést), ami extrém nyomáslökéseket jelent a rendszerben, és súlyosan károsíthatja a csővezetékeket és a berendezéseket. Ezért a szelep tervezése során kiemelten figyelnek arra, hogy a záróelem gyorsan és hatékonyan reagáljon az áramlás irányának megváltozására.

A különböző visszacsapó szelep típusok eltérő záróelem-mechanizmusokat alkalmaznak, mint például lengőkaros tárcsákat, rugós golyókat, membránokat vagy dugattyúkat. Ezek a különbségek határozzák meg a szelep optimális alkalmazási területét, a nyomásveszteség mértékét, valamint a telepítési pozícióra vonatkozó követelményeket. Fontos megérteni, hogy minden típusnak megvannak a maga előnyei és hátrányai, ezért a megfelelő kiválasztás kulcsfontosságú a rendszer hosszú távú, megbízható működéséhez.

A visszacsapó szelepek típusai és alkalmazási területei

A visszacsapó szelepek széles skálája létezik, mindegyik specifikus kialakítással és működési elvvel, amelyek különböző alkalmazási területekre optimalizálják őket. A megfelelő típus kiválasztása kulcsfontosságú a rendszer hatékonysága és élettartama szempontjából. Lássuk a leggyakoribb típusokat és jellemzőiket.

Lengő visszacsapó szelepek (Swing Check Valves)

A lengő visszacsapó szelepek a legelterjedtebb típusok közé tartoznak, különösen nagyobb átmérőjű csővezetékekben és alacsony nyomású rendszerekben. Működésük alapja egy csapon forgó, lengő tárcsa, amely a közeg áramlására reagálva nyit és zár. Amikor a nyomás a kívánt irányból érkezik, a tárcsa elfordul, lehetővé téve az áramlást. Ha az áramlás iránya megfordul, a tárcsa visszafordul az ülékére, elzárva az utat. Jellemzően minimális nyomásesést okoznak, ami energiahatékony működést eredményez.

• Előnyök: Alacsony nyomásveszteség, alkalmasak viszkózus vagy szennyezett közegekhez, viszonylag egyszerű szerkezet.
• Hátrányok: Érzékenyek a vízkalapácsra, ha hirtelen záródnak, függőleges beépítés esetén korlátozottan alkalmazhatók (csak felfelé áramló közeggel).
• Alkalmazás: Vízvezeték rendszerek, szennyvízrendszerek, ipari hűtőrendszerek, szivattyúk utáni védelem.

Rugós visszacsapó szelepek (Spring-Loaded Check Valves)

A rugós visszacsapó szelepek záróelemét (gyakran egy tárcsa vagy dugattyú) egy rugó tartja zárt állapotban. A szelep csak akkor nyit ki, ha a bemeneti oldalon lévő nyomás elegendő ahhoz, hogy legyőzze a rugó erejét. Amint a nyomás csökken vagy az áramlás iránya megfordul, a rugó azonnal visszanyomja a záróelemet az ülékére, biztosítva a gyors és szivárgásmentes zárást. Ez a kialakítás csökkenti a vízkalapács kockázatát.

• Előnyök: Gyors és megbízható zárás, bármilyen telepítési pozícióban használhatók, ellenállnak a vízkalapácsnak.
• Hátrányok: Magasabb nyitónyomás és nyomásveszteség a rugó ellenállása miatt, érzékenyebbek a szennyeződésekre.
• Alkalmazás: Fűtés- és hűtésrendszerek, gázvezetékek, kompresszorok, kisebb átmérőjű vízvezetékek, ahol a gyors zárás kritikus.

Golyós visszacsapó szelepek (Ball Check Valves)

A golyós visszacsapó szelepek záróeleme egy golyó, amely a közeg áramlására reagálva mozog egy kúpos ülékben. Előre irányuló áramlás esetén a golyó felemelkedik az ülékéről, lehetővé téve a közeg áthaladását. Visszafelé áramlás esetén a golyó visszagördül az ülékére, elzárva az utat. Egyes típusokban a golyót rugó is segítheti a gyorsabb zárás érdekében. Különösen alkalmasak viszkózus vagy részecskéket tartalmazó közegekhez, mivel a golyó öntisztító hatású lehet.

• Előnyök: Jó öntisztító képesség, megbízható zárás, alacsony karbantartási igény.
• Hátrányok: Magasabb nyomásveszteség lehet, különösen nagy áramlási sebességeknél.
• Alkalmazás: Szennyvízrendszerek, iszapos közegek, vegyipari alkalmazások, ahol a szilárd részecskék jelenléte gyakori.

Membrános visszacsapó szelepek (Diaphragm Check Valves)

A membrános visszacsapó szelepek egy rugalmas membrán segítségével szabályozzák az áramlást. Előre irányuló nyomás esetén a membrán meghajlik, utat engedve a közegnek. Visszafelé irányuló nyomás esetén a membrán visszatér eredeti pozíciójába, szorosan az ülékhez simulva, és megakadályozva a visszaáramlást. Ez a típus különösen érzékeny rendszerekben, például orvosi vagy élelmiszeripari alkalmazásokban népszerű, ahol a szennyeződés elkerülése kiemelten fontos, mivel nincs mozgó fém alkatrész, amely korrodálódhatna vagy kophatna.

• Előnyök: Kiváló tömítési képesség, korrózióálló (ha megfelelő anyagból készül), alkalmas tiszta és agresszív közegekhez is, alacsony nyitónyomás.
• Hátrányok: Korlátozott nyomás- és hőmérsékleti tartomány a membrán anyagától függően, a membrán elöregedhet.
• Alkalmazás: Gyógyszeripar, élelmiszeripar, vegyipar, orvosi berendezések, ahol a sterilitás és a tisztaság kritikus.

Dugattyús visszacsapó szelepek (Piston Check Valves)

A dugattyús visszacsapó szelepek egy hengeres dugattyút használnak záróelemként, amely egy furatban mozog. Előre irányuló áramlás esetén a dugattyú a nyomás hatására felemelkedik, megnyitva az utat. Visszafelé irányuló áramlás vagy nyomásesés esetén a dugattyú a saját súlya vagy egy rugó segítségével visszatér az ülékére, elzárva a furatot. Ez a típus különösen alkalmas magas nyomású és magas hőmérsékletű alkalmazásokhoz, mint például gőzzel vagy forró olajjal működő rendszerekben.

• Előnyök: Robusztus kialakítás, magas nyomás- és hőmérsékleti ellenállás, gyors zárás.
• Hátrányok: Nagyobb nyomásveszteség, érzékenyebb a szennyeződésekre, mert a dugattyú elakadhat.
• Alkalmazás: Gőzrendszerek, olaj- és gázvezetékek, magas nyomású hidraulikus rendszerek.

Ferdeszelep típusú visszacsapó szelepek (Tilting Disc Check Valves)

A ferdeszelep típusú visszacsapó szelepek egy speciális lengő szelep altípusnak tekinthetők. A záró tárcsa egy tengely körül forog, de a tengely nem a tárcsa közepén, hanem ahhoz képest eltolva helyezkedik el, ami lehetővé teszi, hogy a tárcsa egy bizonyos szögben elbillenjen. Ezzel a kialakítással a szelep gyorsabban és simábban záródik, minimalizálva a vízkalapács jelenséget és a nyomásveszteséget. Különösen nagy átmérőjű csővezetékekben és magas áramlási sebességű rendszerekben alkalmazzák, ahol a hatékonyság és a gyors reakcióidő kritikus.

• Előnyök: Kiváló hidraulikai teljesítmény, alacsony nyomásveszteség, csökkentett vízkalapács kockázat, hosszú élettartam.
• Hátrányok: Komplexebb szerkezet, drágább lehet.
• Alkalmazás: Nagyméretű vízvezeték rendszerek, erőművek, olaj- és gázvezetékek.

A fenti típusok mellett léteznek még más, speciális visszacsapó szelepek is, mint például a Y-típusú, a pillangószelep-szerű, vagy a lábszelepek (amelyek jellemzően szivattyúk szívóoldalán, tartályok alján helyezkednek el, és szűrővel is rendelkezhetnek). Mindegyik típus kiválasztásánál figyelembe kell venni a közeg tulajdonságait, a rendszer nyomás- és hőmérsékleti viszonyait, a kívánt áramlási sebességet, a telepítési pozíciót, valamint az elvárt élettartamot és karbantartási igényeket.

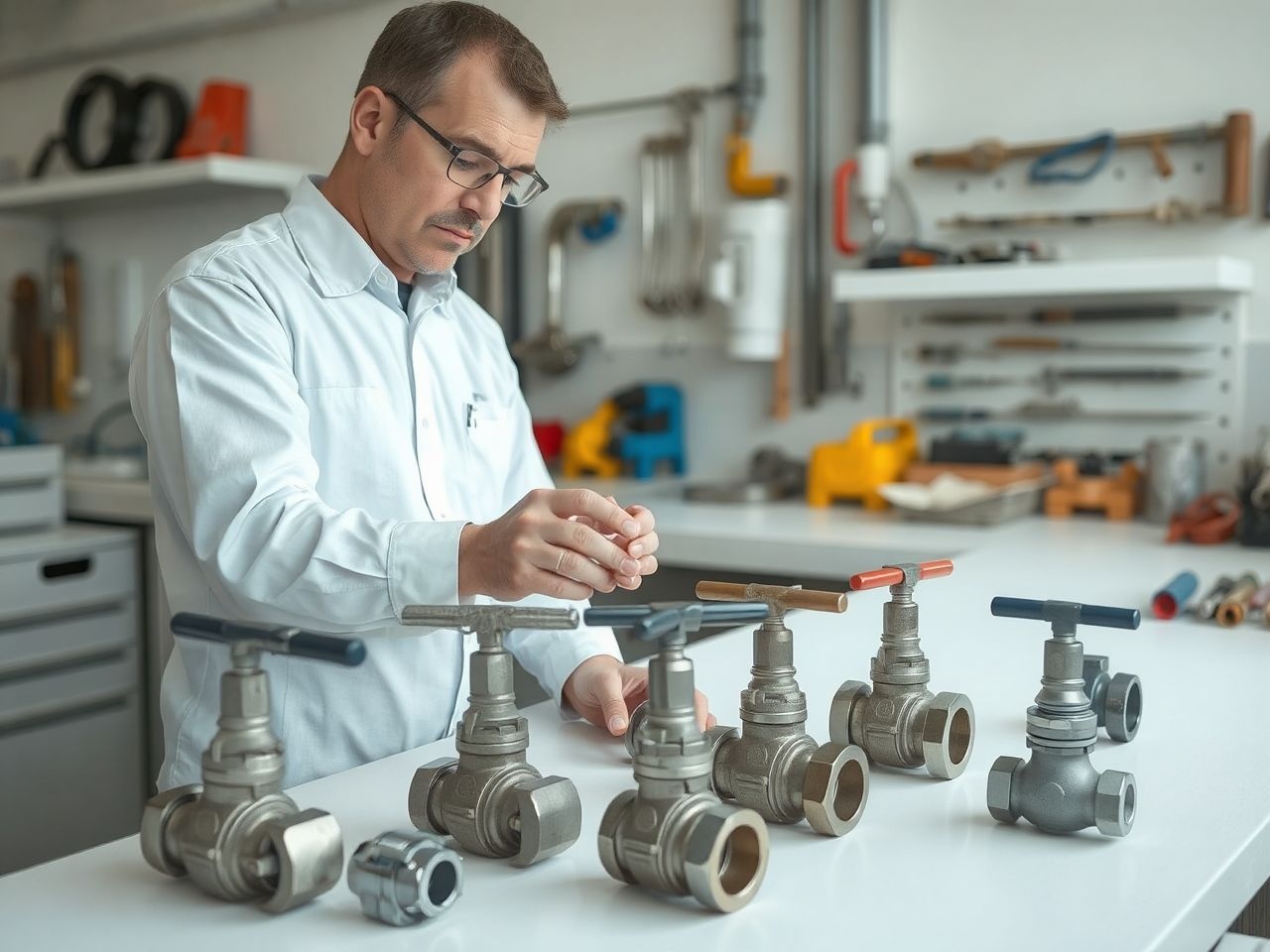

A megfelelő visszacsapó szelep kiválasztása: Mire figyeljünk?

A megfelelő visszacsapó szelep kiválasztása létfontosságú a rendszer hatékony, biztonságos és hosszú távú működéséhez. Egy rosszul megválasztott szelep nemcsak a rendszer teljesítményét ronthatja, hanem akár súlyos károkat is okozhat, drága javításokat vagy leállásokat eredményezve. Számos tényezőt kell figyelembe venni a döntés meghozatalakor, amelyek közül a legfontosabbakat részletezzük az alábbiakban.

Anyagválasztás

A szelep anyaga az egyik legfontosabb szempont, mivel közvetlenül érintkezik a közeggel. Az anyagválasztásnak tükröznie kell a közeg kémiai tulajdonságait (korrozívitás, pH-érték), a hőmérsékletet és a nyomást. Gyakori anyagok:

• Sárgaréz/Bronz: Kiválóan alkalmas ivóvízrendszerekhez, fűtésrendszerekhez, általános célú alkalmazásokhoz. Jó korrózióállósággal rendelkezik, de nem agresszív közegekhez.
• Rozsdamentes acél (pl. AISI 304, 316): Kiemelkedő korrózióállóságot biztosít, alkalmas agresszív vegyi anyagokhoz, magas hőmérsékletű közegekhez, élelmiszeripari és gyógyszeripari alkalmazásokhoz.
• Öntöttvas/Duktilis vas: Nagyobb átmérőjű szelepekhez, magas nyomású rendszerekhez használják. Jó mechanikai tulajdonságokkal rendelkezik, de korrózióálló bevonattal kell ellátni.
• Műanyag (PVC, PP, PVDF): Agresszív vegyi anyagokhoz, alacsonyabb nyomású és hőmérsékletű rendszerekhez ideális. Könnyűek és korrózióállóak.
• Speciális ötvözetek: Extrém körülményekhez (pl. titán, Hastelloy) használják, ahol a korrózióállóság és a mechanikai szilárdság egyaránt kritikus.

A tömítések és a rugók anyagát is figyelembe kell venni, mivel ezek is érintkeznek a közeggel és meghatározzák a szelep élettartamát.

Nyomás- és hőmérsékleti tartomány

Minden visszacsapó szelepnek van egy meghatározott üzemi nyomás- és hőmérsékleti tartománya, amelyet a gyártó specifikál. Fontos, hogy a kiválasztott szelep képes legyen ellenállni a rendszerben előforduló maximális üzemi nyomásnak és hőmérsékletnek, valamint a rövid ideig tartó csúcsértékeknek is. A túlterhelés a szelep meghibásodásához, szivárgáshoz vagy akár robbanáshoz is vezethet. Mindig hagyjunk egy biztonsági ráhagyást a tervezés során.

Méretezés és csatlakozás

A szelep méretezése kritikus a rendszer áramlási sebessége és nyomásvesztesége szempontjából. A túl kicsi szelep túlzott nyomásesést okozhat és korlátozhatja az áramlást, míg a túl nagy szelep nem zárhat megfelelően, vagy túlzott zajt és vibrációt generálhat. A méretezéshez figyelembe kell venni a csővezeték átmérőjét, a várható áramlási sebességet és a megengedett nyomásveszteséget. A csatlakozás típusa (menetes, karimás, hegeszthető, hollanderes) is fontos, hogy kompatibilis legyen a meglévő csővezeték rendszerrel.

Közeg típusa

A közeg típusa (víz, gőz, olaj, gáz, vegyi anyag, szennyvíz, iszap) alapvetően befolyásolja a szelep anyagát és típusát.

A közeg viszkozitása és a benne lévő szilárd részecskék mérete is befolyásolja a választást.

Telepítési pozíció

Nem minden visszacsapó szelep alkalmas minden telepítési pozícióra. A lengő visszacsapó szelepek például jellemzően vízszintes csővezetékbe, felfelé áramló közeggel szerelhetők be függőlegesen. A rugós visszacsapó szelepek általában bármilyen pozícióban megbízhatóan működnek a rugó miatt. A gyártó utasításait mindig be kell tartani a helyes beépítési pozícióra vonatkozóan, hogy biztosítsuk a szelep optimális működését és élettartamát.

Nyitónyomás és nyomásveszteség

A nyitónyomás az a minimális nyomáskülönbség, amely ahhoz szükséges, hogy a szelep kinyisson. Ez különösen fontos alacsony nyomású rendszerekben, ahol a túl magas nyitónyomás gátolhatja az áramlást. A nyomásveszteség az áramlás során a szelepen áthaladva bekövetkező nyomásesés mértéke. Egy túl nagy nyomásveszteség energiapazarláshoz vezethet, mivel a szivattyúnak nagyobb teljesítménnyel kell dolgoznia. A cél az, hogy a lehető legalacsonyabb nyitónyomású és nyomásveszteségű szelepet válasszuk, amely mégis megbízhatóan zár.

A fenti tényezők gondos mérlegelésével, és szükség esetén szakember bevonásával, biztosítható a megfelelő visszacsapó szelep kiválasztása, amely hosszú távon hozzájárul a rendszer zavartalan és gazdaságos üzemeltetéséhez.

Telepítés: A visszacsapó szelep szakszerű beépítése

A visszacsapó szelep szakszerű telepítése legalább olyan fontos, mint a megfelelő típus kiválasztása. Egy hibásan beépített szelep nem fogja ellátni a feladatát, ami súlyos rendszerhibákhoz, károkhoz és drága javításokhoz vezethet. Az alábbiakban részletezzük a telepítés legfontosabb lépéseit és szempontjait.

Előkészületek

Mielőtt bármilyen telepítési munkába kezdenénk, győződjünk meg arról, hogy a rendszer nyomásmentesített és leürített. Zárjuk el a főelzáró szelepeket, és engedjük le a folyadékot a csővezetékből. Viseljünk megfelelő védőfelszerelést (kesztyű, védőszemüveg). Készítsük elő az összes szükséges szerszámot és anyagot: a szelepet, tömítéseket, menettömítő anyagot (pl. teflonszalag vagy kender), csőfogót, kulcsokat. Ellenőrizzük, hogy a szelep mérete és csatlakozása megegyezik-e a csővezetékével.

Beépítési irány

Ez az egyik legkritikusabb szempont. A visszacsapó szelepeken mindig van egy nyíl, amely az engedélyezett áramlási irányt jelöli. Ezt a nyilat feltétlenül be kell tartani. Ha a szelep fordítva kerül beépítésre, az vagy teljesen elzárja az áramlást, vagy nem fogja megakadályozni a visszaáramlást, ezzel meghiúsítva a szelep funkcióját. A nyíl mindig a szelep kimeneti oldala felé mutasson, azaz abba az irányba, amerre a közegnek áramolnia kell.

Tömítések és csatlakozások

A menetes csatlakozásoknál használjunk megfelelő menettömítő anyagot. Teflon szalag esetén tekerjük azt a menet irányával megegyezően, elegendő rétegben (általában 5-7 réteg), hogy biztosítsuk a szivárgásmentességet. Kender és tömítőpaszta használatakor győződjünk meg róla, hogy a paszta kompatibilis a közeggel. A karimás csatlakozásoknál mindig új tömítéseket használjunk, és egyenletesen húzzuk meg a karimacsavarokat, keresztben haladva, hogy elkerüljük a tömítés deformálódását és a szivárgást.

Telepítési pozíciók és szempontok

Ahogy azt már említettük, a szelep típusa határozza meg a megfelelő beépítési pozíciót:

• Vízszintes csővezeték: A legtöbb visszacsapó szelep (lengő, rugós, golyós) gond nélkül telepíthető vízszintes vezetékbe. A lengő szelepeknél fontos, hogy a lengőkar tengelye vízszintes legyen, hogy a tárcsa szabadon mozoghasson a gravitáció hatására.
• Függőleges csővezeték: Itt már óvatosabbnak kell lenni. A lengő visszacsapó szelepek csak akkor alkalmasak függőleges beépítésre, ha a közeg felfelé áramlik, és a gravitáció segíti a tárcsa zárását visszaáramlás esetén. A rugós és dugattyús visszacsapó szelepek általában bármilyen függőleges pozícióban megbízhatóan működnek a rugó erejének köszönhetően.

Mindig támaszkodjunk a gyártó specifikus utasításaira, mivel az eltérő kialakítások eltérő követelményeket támaszthatnak.

Különleges esetek (pl. szivattyúk elé/után)

A szivattyúk védelme az egyik leggyakoribb alkalmazási terület. Jellemzően a szivattyú nyomóoldalára, közvetlenül a szivattyú után telepítik a visszacsapó szelepet. Ez megakadályozza, hogy a folyadék visszaáramoljon a szivattyúba, amikor az leáll, és megvédi a szivattyút a szárazon futástól vagy a vízkalapácstól újraindításkor. Bizonyos esetekben, például szennyvíz szivattyúzásánál, a szívóoldalon is lehet lábszelep (szűrővel ellátott visszacsapó szelep) a szivattyú feltöltésének biztosítására és a nagyobb szennyeződések kiszűrésére.

A telepítés során ügyeljünk arra, hogy a szelep elegendő helyet kapjon a karbantartáshoz és esetleges cseréhez. Kerüljük a túlzott erőkifejtést a szelep meghúzásakor, mivel ez károsíthatja a szeleptestet vagy a csatlakozásokat. A telepítés befejezése után végezzünk nyomáspróbát, hogy ellenőrizzük a szivárgásmentességet és a szelep megfelelő működését.

A szakszerű telepítés hosszú távon megtérülő befektetés, amely biztosítja a rendszer megbízható és hatékony működését, minimalizálva a meghibásodások kockázatát és az üzemeltetési költségeket.

Karbantartás és élettartam: Hogyan gondoskodjunk a visszacsapó szelepről?

Bár a visszacsapó szelepek passzív eszközök és viszonylag kevés mozgó alkatrészt tartalmaznak, a rendszeres karbantartás elengedhetetlen a hosszú élettartam és a megbízható működés biztosításához. A karbantartás hiánya komoly problémákhoz vezethet, mint például szivárgások, nem megfelelő zárás, vagy akár a rendszer teljes leállása. A megelőző karbantartás mindig költséghatékonyabb, mint a javítás vagy csere.

Rendszeres ellenőrzés

A vizuális ellenőrzés az első és legegyszerűbb lépés a karbantartásban. Figyeljünk a következőkre:

• Szivárgás: Ellenőrizzük a csatlakozásoknál és a szeleptesten a nedvesség, csepegés vagy folyadéknyomok jeleit. Egy apró szivárgás is nagyobb problémát jelezhet.
• Zajok és vibráció: Hallgassuk meg a szelep működését. Szokatlan zajok, mint a kopogás, zörgés, vagy a túlzott vibráció vízkalapácsra vagy a szelep belső alkatrészeinek kopására utalhat.
• Külső sérülések: Ellenőrizzük a szeleptestet repedések, korrózió vagy egyéb fizikai sérülések szempontjából.
• Működés ellenőrzése: Ha lehetséges, szimuláljuk a visszaáramlást a rendszerben (pl. egy elzáró szelep rövid idejű zárásával), és figyeljük meg, hogy a visszacsapó szelep azonnal és teljesen zár-e. Ez gyakran csak a rendszer leállítása után, a nyomáseséskor észlelhető.

Az ellenőrzések gyakorisága a rendszer kritikus jellegétől, a közeg típusától és az üzemi körülményektől függ. Kritikus rendszereknél javasolt a havi, vagy negyedéves ellenőrzés, míg kevésbé kritikus rendszereknél az éves ellenőrzés is elegendő lehet.

Tisztítás

A szennyeződések, lerakódások és iszap a visszacsapó szelepek egyik legnagyobb ellensége. Ezek felhalmozódhatnak a záróelem körül vagy az ülékben, megakadályozva a szelep teljes zárását vagy nyitását. A tisztítás szükségessége a közeg tisztaságától függ. Szennyezett közegek (pl. szennyvíz, iszap) esetén gyakrabban lehet szükség tisztításra.

• A szelep szétszerelése előtt mindig nyomásmentesítsük és ürítsük le a rendszert.
• Óvatosan szereljük szét a szelepet a gyártó utasításai szerint.
• Tisztítsuk meg a záróelemet, az üléket és a szeleptest belső felületeit a lerakódásoktól. Használjunk megfelelő tisztítószereket, amelyek kompatibilisek a szelep anyagával és a közeggel.
• Ellenőrizzük a tömítéseket és a rugókat.
• Szereljük össze a szelepet új tömítésekkel, és végezzünk nyomáspróbát.

Alkatrészcsere

Bizonyos alkatrészek, mint például a tömítések és a rugók, idővel elhasználódhatnak vagy elveszíthetik rugalmasságukat. Ezeket az alkatrészeket rendszeres időközönként, vagy ha az ellenőrzés során kopást vagy meghibásodást észlelünk, cserélni kell. A gyártó által javasolt eredeti alkatrészek használata biztosítja a kompatibilitást és a megbízható működést. A tömítések cseréje viszonylag egyszerű feladat, míg a rugók cseréje típusfüggő, és néha speciális szerszámokat igényelhet.

Hibaelhárítási tippek

Ha a visszacsapó szelep nem működik megfelelően, az alábbi hibaelhárítási lépéseket érdemes megfontolni:

• Nem zár megfelelően (visszafolyás):
  • Ellenőrizze a záróelem és az ülék tisztaságát. Lehet, hogy szennyeződés akadályozza a teljes zárást.
  • Ellenőrizze a rugó állapotát (ha van). Lehet, hogy elgyengült vagy eltört.
  • Ellenőrizze a záróelem kopását vagy deformációját.
• Nem nyit ki megfelelően (korlátozott áramlás):
  • Ellenőrizze a záróelem mozgását. Lehet, hogy beszorult vagy elakadt a szennyeződéstől.
  • Ellenőrizze a rugó erejét (ha van). Lehet, hogy túl erős a rendszer nyomásához képest, vagy a rugó korrodálódott.
  • Ellenőrizze a szeleptest belső átmérőjét, nincs-e benne lerakódás.
• Zajok és vibráció:
  • Ez gyakran vízkalapácsra utal. Ellenőrizze a zárási sebességet és a szelep méretezését. Lehet, hogy egy gyorsabban záródó vagy más típusú szelepre van szükség.
  • Ellenőrizze a rögzítést. A laza rögzítés is okozhat vibrációt.

A karbantartás fontossága

A rendszeres karbantartás nem csupán a szelep élettartamát növeli, hanem hozzájárul a teljes rendszer megbízhatóságához és hatékonyságához. Megelőzi a váratlan meghibásodásokat, csökkenti az energiafogyasztást (például a szivattyúk optimális működésének biztosításával), és minimalizálja a potenciális károkat. Egy jól karbantartott visszacsapó szelep hosszú távon garantálja a nyugalmat és a biztonságot.

Ne feledjük, hogy a karbantartási munkálatokat mindig szakemberrel végeztessük, különösen akkor, ha a rendszer veszélyes közeget szállít, vagy magas nyomáson üzemel. A szakszerű beavatkozás elengedhetetlen a biztonság és a rendszer integritásának fenntartásához.

Gyakori hibák és problémák a visszacsapó szelepekkel

Bár a visszacsapó szelepek robusztus és megbízható eszközök, idővel vagy nem megfelelő telepítés, illetve karbantartás hiánya miatt hibák léphetnek fel. A problémák felismerése és gyors orvoslása kulcsfontosságú a rendszer zavartalan működésének fenntartásához. Az alábbiakban bemutatjuk a leggyakoribb hibákat és azok lehetséges okait.

Zajok és vibráció (vízkalapács)

A zajok és vibráció, különösen a “vízkalapács” jelenség, az egyik leggyakoribb és legsúlyosabb probléma. A vízkalapács akkor következik be, amikor egy gyorsan mozgó folyadékáram hirtelen megáll vagy irányt változtat, jelentős nyomáslökést okozva a csővezetékben. Visszacsapó szelepeknél ez akkor fordul elő, ha a szelep záróeleme túl lassan vagy túl gyorsan, nagy erővel csapódik az ülékhez.

• Okok:
  • Nem megfelelő szelep típus: A lengő visszacsapó szelepek hajlamosabbak a vízkalapácsra, mint a rugós vagy ferdeszelep típusúak.
  • Túl nagy szelep: Egy túlméretezett szelep záróeleme nagy távolságot tehet meg, és nagy sebességgel záródhat.
  • Lassú zárás: Ha a szelep túl lassan zár, a visszafelé áramló közeg felgyorsulhat, mielőtt a szelep teljesen elzárná az utat.
  • Hirtelen nyomásváltozások: A szivattyúk hirtelen leállása vagy indítása okozhatja.
• Megoldás:
  • Válasszunk gyorsabban záródó szelepet (pl. rugós, ferdeszelep típusú).
  • Méretezzük a szelepet az áramlási viszonyokhoz.
  • Telepítsünk vízkalapács-csillapítókat.
  • Optimalizáljuk a szivattyúk indítási/leállítási protokolljait.

Szivárgás

A szivárgás bármely csővezeték rendszerben komoly problémát jelenthet, nemcsak anyagi veszteséget, hanem környezetszennyezést vagy biztonsági kockázatot is. Visszacsapó szelepeknél a szivárgás két helyen fordulhat elő: a szeleptesten keresztül vagy a csatlakozásoknál.

• Okok:
  • Sérült tömítések: A tömítések elöregedhetnek, megkeményedhetnek, repedezhetnek vagy elkophatnak.
  • Rossz csatlakozás: Nem megfelelő menettömítés, laza karimacsavarok.
  • Szeleptest repedés: Extrém nyomás, hőmérséklet-ingadozás vagy anyaghiba okozhatja.
  • Korrózió: A szeleptest vagy a csatlakozások korrodálódhatnak, ami lyukakhoz vezet.
• Megoldás:
  • Cseréljük ki a sérült tömítéseket.
  • Húzzuk meg újra a csatlakozásokat, vagy szereljük szét és tömítsük újra.
  • Cseréljük ki a sérült szelepet.
  • Válasszunk korrózióálló anyagú szelepet.

Nem zár megfelelően (visszafolyás)

Ez a hiba a visszacsapó szelep alapvető funkciójának meghiúsulását jelenti, azaz a közeg visszaáramlik, amikor nem szabadna.

• Okok:
  • Szennyeződés: Idegen anyagok (iszap, törmelék, vízkő) akadályozhatják a záróelem teljes ülését az ülékre.
  • Kopott vagy sérült ülék/záróelem: Az idő múlásával az ülék vagy a záróelem felülete elkophat, karcolódhat, ami nem teszi lehetővé a tömített zárást.
  • Elgyengült vagy törött rugó: Rugós szelepeknél a rugó elveszítheti erejét, vagy eltörhet, ami megakadályozza a záróelem visszatérését.
  • Helytelen telepítési irány: Ha a szelep fordítva van beépítve, nem fog zárni.
• Megoldás:
  • Tisztítsuk meg a szelepet.
  • Cseréljük ki a kopott alkatrészeket, vagy az egész szelepet.
  • Cseréljük ki a rugót.
  • Ellenőrizzük és korrigáljuk a beépítési irányt.

Nem nyit ki megfelelően (elzáródás)

Ha a szelep nem nyit ki teljesen, az korlátozza az áramlást és megnöveli a nyomásveszteséget a rendszerben.

• Okok:
  • Szennyeződés: A záróelem elakadhat a szeleptestben a lerakódások miatt.
  • Túl erős rugó: Rugós szelepeknél előfordulhat, hogy a rendszer nyomása nem elegendő a rugó erejének legyőzéséhez.
  • Korrózió/Lerakódás: A mozgó alkatrészek korrodálódhatnak vagy vízkővel bevonódhatnak, ami gátolja a mozgásukat.
• Megoldás:
  • Tisztítsuk meg a szelepet.
  • Ellenőrizzük a rugó specifikációit, és cseréljük ki, ha szükséges.
  • Válasszunk megfelelő anyagú szelepet a közeghez.

Korrózió és szennyeződés

Ezek a problémák nem közvetlen hibák, hanem a hibák kiváltó okai.

• Korrózió: A nem megfelelő anyagválasztás miatt a szelep anyaga reakcióba léphet a közeggel, ami gyengíti a szerkezetet és szivárgáshoz, vagy a záróelem beragadásához vezethet.
• Szennyeződés: A közegben lévő szilárd részecskék, iszap, vízkő vagy egyéb lerakódások felhalmozódhatnak a szelepben, gátolva a mozgó alkatrészeket, vagy károsítva a tömítőfelületeket.

Megoldás: A megfelelő anyagválasztás (pl. rozsdamentes acél agresszív közegekhez), rendszeres tisztítás, és szükség esetén szűrők beépítése a rendszerbe.

Nem megfelelő típus kiválasztása

Mint azt a “Kiválasztás” részben is hangsúlyoztuk, egy rosszul megválasztott szelep az összes fenti problémát előidézheti, még akkor is, ha maga a szelep hibátlan. Például egy lengő visszacsapó szelep használata egy olyan rendszerben, ahol gyakoriak a hirtelen nyomásváltozások, vízkalapácsot eredményezhet, míg egy rugós szelep használata alacsony nyomású, szennyezett közeg esetén elzáródáshoz vezethet. Mindig alaposan mérlegeljük a rendszer paramétereit és a közeg tulajdonságait a szelep kiválasztásakor.

A visszacsapó szelep hibáinak felismerése és orvoslása kulcsfontosságú a rendszer hosszú távú, megbízható és biztonságos működéséhez. A megelőző karbantartás és a gondos tervezés minimalizálja ezen problémák előfordulását.

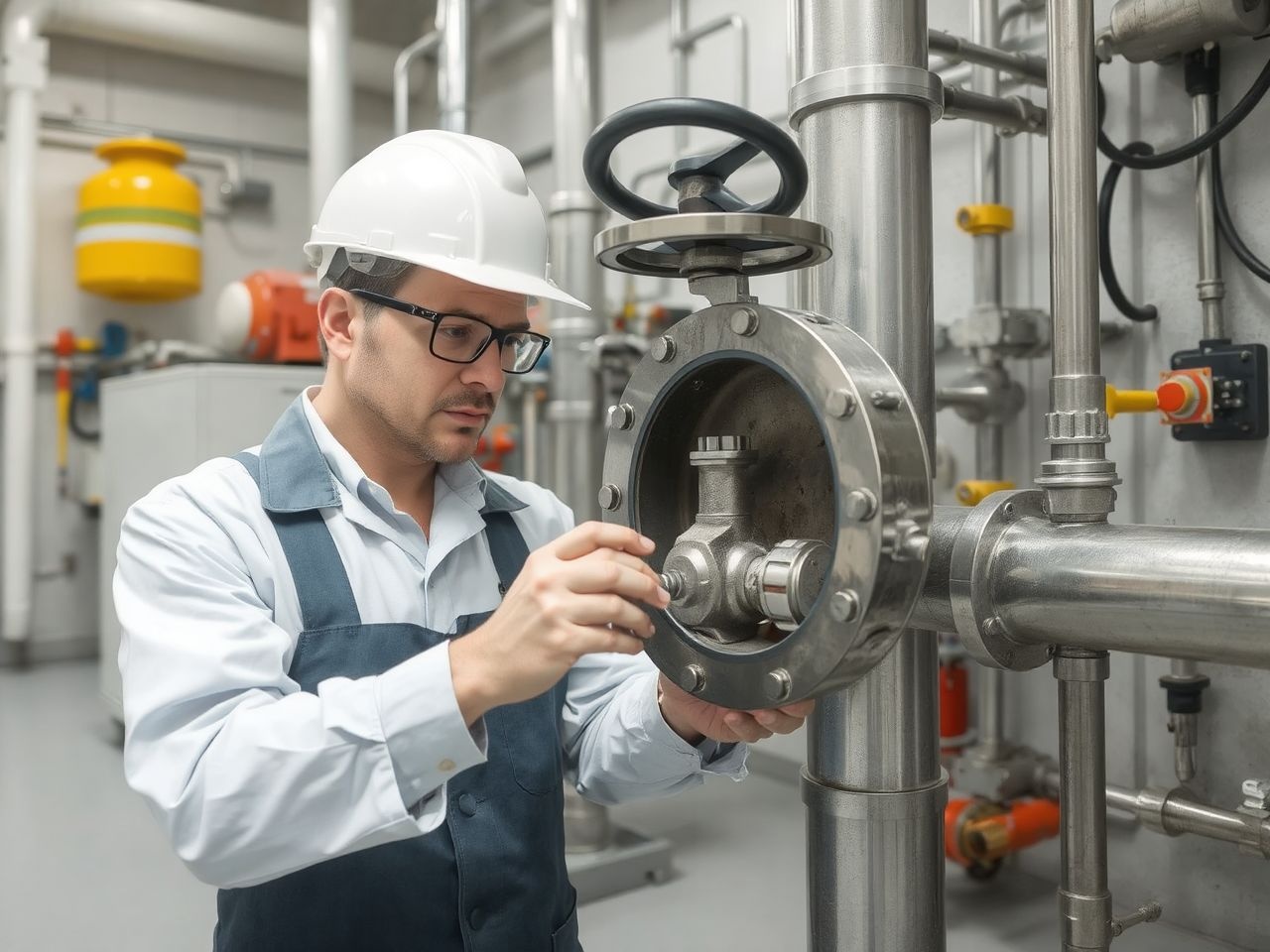

A visszacsapó szelep mint biztonsági elem: Megelőzés és védelem

A visszacsapó szelep funkciója túlmutat az egyszerű áramlásszabályozáson; valójában egy kritikus biztonsági elem, amely számos rendszerben elengedhetetlen a berendezések védelméhez, a folyamatok stabilitásának fenntartásához és a potenciális veszélyek megelőzéséhez. A szerepe gyakran észrevétlen marad, amíg egy hiba fel nem hívja rá a figyelmet, de a megelőzésben betöltött szerepe felbecsülhetetlen.

Szivattyúk védelme

Ez az egyik leggyakoribb és legfontosabb alkalmazási terület. A visszacsapó szelep közvetlenül a szivattyú nyomóoldalára telepítve megakadályozza, hogy a már kiszivattyúzott folyadék visszaáramoljon a szivattyúba, amikor az leáll. Ennek több kritikus előnye van:

• Szárazon futás megelőzése: Megakadályozza, hogy a szivattyú újraindításkor levegőt szívjon, ami súlyosan károsíthatja a járókereket és a tömítéseket.
• Nyomás fenntartása: Biztosítja, hogy a nyomóoldali csővezetékben a nyomás fennmaradjon, csökkentve az indítási terhelést és gyorsítva a rendszer feltöltését.
• Vízkalapács elleni védelem: Segít csökkenteni a hirtelen leállás okozta vízkalapács hatását a szivattyún és a csővezetéken.

A szivattyúk élettartamának meghosszabbításában és a karbantartási költségek csökkentésében a visszacsapó szelep alapvető szerepet játszik.

Vízvezeték rendszerek biztonsága

Az ivóvíz hálózatokban a visszacsapó szelepek a közeg tisztaságának és biztonságának garantálói. Megakadályozzák a szennyezett víz (pl. háztartási szennyvíz, öntözővíz, vegyi anyagokkal szennyezett víz) visszaáramlását az ivóvíz hálózatba. Ez különösen fontos olyan helyeken, ahol a rendszer nyomása ingadozhat, vagy ahol potenciális szennyezőforrások kapcsolódnak a hálózathoz (pl. öntözőrendszerek, kazánok, vegyi adagolók).

A visszacsapó szelep biztosítja, hogy az ivóvíz mindig a kívánt irányba áramoljon, megőrizve a fogyasztók egészségét és a vízellátás integritását.

Fűtés- és hűtésrendszerek

Ezekben a rendszerekben a visszacsapó szelepek biztosítják a fűtő- vagy hűtőközeg megfelelő irányú áramlását. Például:

• Fűtésrendszerekben: Megakadályozzák a meleg víz visszaáramlását a kazánba, amikor a keringető szivattyú leáll, biztosítva a hatékony hőelosztást és a rendszer nyomásának stabilizálását.
• Hűtésrendszerekben: Segítenek fenntartani a hideg közeg áramlási irányát, optimalizálva a hűtési teljesítményt és megelőzve a kondenzációt.

A visszacsapó szelepek hozzájárulnak az energiahatékony működéshez és a rendszerkomponensek védelméhez.

Ipari folyamatok

Az ipari szektorban a visszacsapó szelepek alkalmazása rendkívül széleskörű és kritikus. A vegyi üzemektől kezdve az olaj- és gáziparon át az élelmiszeriparig mindenhol megtalálhatók. Itt a biztonsági funkciók még hangsúlyosabbá válnak:

• Veszélyes anyagok elkülönítése: Megakadályozzák a mérgező, gyúlékony vagy robbanásveszélyes közegek visszaáramlását és keveredését, ami súlyos baleseteket előzhet meg.
• Nyomás fenntartása: Biztosítják a stabil nyomást a különböző folyamatlépések között, ami elengedhetetlen a termékminőség és a folyamatkontroll szempontjából.
• Kondenzvíz elvezetés: Gőzrendszerekben a visszacsapó szelepek biztosítják a kondenzvíz megfelelő irányú elvezetését, megakadályozva a vízkalapácsot és a rendszer károsodását.
• Keveredés megakadályozása: Több forrásból táplált rendszerekben megakadályozzák a közegek nem kívánt keveredését, ami termékminőségi problémákhoz vagy veszélyes reakciókhoz vezethet.

Környezetvédelem

A környezetvédelem szempontjából is fontos szerepet játszanak. A szennyvízrendszerekben megakadályozzák a szennyezett víz visszafolyását az esővíz-elvezető rendszerekbe vagy a természetes vizekbe. Ezzel hozzájárulnak a vízi ökoszisztémák védelméhez és a közegészségügyi előírások betartásához. Az ipari rendszerekben a veszélyes anyagok kontrollált áramlása szintén a környezeti károk megelőzését szolgálja.

Összességében a visszacsapó szelep egy diszkrét, de nélkülözhetetlen alkatrész, amely a modern infrastruktúra számos területén biztosítja a biztonságot, a hatékonyságot és a megbízhatóságot. A megfelelő típus kiválasztása, szakszerű telepítése és rendszeres karbantartása elengedhetetlen ahhoz, hogy ez a kis eszköz hosszú távon is hatékonyan elláthassa létfontosságú szerepét.

Innovációk és jövőbeli trendek a visszacsapó szelepek világában

A visszacsapó szelepek alapvető működési elve évszázadok óta változatlan, azonban a modern technológia, az anyagfejlesztés és az egyre növekvő ipari igények folyamatosan ösztönzik az innovációt ezen a területen is. A jövő szelepei nem csupán megbízhatóan zárnak és nyitnak, hanem intelligensebbek, hatékonyabbak és fenntarthatóbbak is lesznek.

Intelligens szelepek és monitoring rendszerek

Az Ipar 4.0 és a Dolgok Internete (IoT) korszakában a szelepek is egyre “okosabbá” válnak. Az intelligens visszacsapó szelepek beépített szenzorokkal rendelkezhetnek, amelyek valós időben figyelik az áramlási sebességet, a nyomást, a hőmérsékletet és a szelep aktuális állapotát (nyitott/zárt). Ezek az adatok vezeték nélkül továbbíthatók egy központi vezérlőrendszerbe, lehetővé téve a prediktív karbantartást és a rendszer teljesítményének optimalizálását.

• Előnyök: Korai hibafelismerés, optimalizált karbantartási ütemezés, csökkentett állásidő, energiahatékonyság növelése.
• Fejlesztések: Integrált érzékelők (nyomás, hőmérséklet, áramlás, akusztikus szenzorok a zajszint figyelésére), vezeték nélküli kommunikációs modulok (LoRaWAN, Zigbee, 5G), adatgyűjtés és elemzés felhőalapú platformokon.

Ez a technológia különösen értékes a kritikus infrastruktúrákban, ahol a folyamatos felügyelet és a gyors reakcióidő életmentő lehet.

Új anyagok és gyártástechnológiák

Az anyagfejlesztés terén is jelentős előrelépések várhatók. A cél a még ellenállóbb, könnyebb és hosszabb élettartamú szelepek létrehozása, amelyek képesek ellenállni extrém körülményeknek (magas nyomás, hőmérséklet, agresszív közegek). Az additív gyártási eljárások (3D nyomtatás) lehetővé teszik komplex geometriájú, optimalizált áramlási csatornákkal rendelkező szelepek előállítását, amelyek csökkenthetik a nyomásveszteséget és növelhetik a szelep hatékonyságát.

• Anyagok: Fejlettebb kompozit anyagok, kerámiák, speciális ötvözetek, amelyek kiváló korrózióállósággal, kopásállósággal és mechanikai szilárdsággal rendelkeznek.
• Gyártástechnológia: 3D nyomtatás fémből és műanyagból, ami lehetővé teszi a prototípusok gyors elkészítését és a testreszabott megoldások gyártását.

Ezek az innovációk hozzájárulnak a szelepek élettartamának növeléséhez és a karbantartási igények csökkentéséhez.

Fenntarthatósági szempontok és energiahatékonyság

A környezettudatosság és az energiahatékonyság egyre fontosabbá válik a szelepgyártásban is. A jövő szelepei a lehető legalacsonyabb nyomásveszteséggel fognak működni, minimalizálva a szivattyúk energiafogyasztását. A gyártók egyre inkább törekednek a környezetbarát anyagok használatára, a termékek újrahasznosíthatóságának javítására és a gyártási folyamatok karbonlábnyomának csökkentésére.

• Tervezés: Optimalizált áramlási utak, hidrodinamikai tervezés a nyomásveszteség minimalizálására.
• Anyagok: Újrahasznosított és újrahasznosítható anyagok, biológiailag lebomló komponensek (ahol lehetséges).
• Élettartam: Hosszabb élettartamú, kevesebb karbantartást igénylő szelepek, amelyek csökkentik a hulladék mennyiségét.

Miniaturizálás és speciális alkalmazások

Az egyre kisebb és komplexebb rendszerek (pl. orvosi eszközök, mikrofluidikai rendszerek) iránti igény a visszacsapó szelepek miniaturizálását is megköveteli. Kisméretű, nagy pontosságú szelepekre van szükség, amelyek képesek megbízhatóan működni mikroliterek áramlásával. Ezenkívül a speciális alkalmazások, mint például a hidrogéntechnológia vagy a CO2 megkötés, új kihívásokat és fejlesztési irányokat jelentenek a szelepgyártók számára.

A visszacsapó szelepek világa, bár alapjaiban stabil, folyamatosan fejlődik, hogy megfeleljen a modern ipar és a társadalom növekvő és változó igényeinek. Az innovációk ígéretes jövőt vetítenek előre, ahol a szelepek nem csupán passzív akadályok, hanem aktív, intelligens komponensek lesznek, amelyek hozzájárulnak rendszereink hatékonyságához, biztonságához és fenntarthatóságához.
