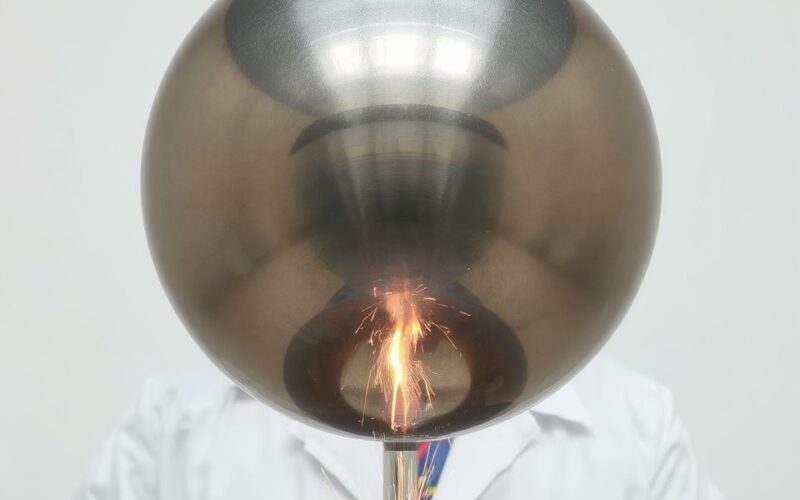

A Van de Graaff generátor, ez az elektrosztatikus csodagép, a statikus elektromosság jelenségének egyik leglátványosabb és leginkább oktató jellegű megtestesítője. Bár a modern fizikai kutatásokban szerepe némileg átalakult, alapelvei és működése ma is lenyűgözi a tudomány iránt érdeklődőket, és kulcsfontosságú szerepet játszott a részecskefizika korai fejlődésében. Az eszköz nem csupán egy laboratóriumi érdekesség; mélyebb betekintést enged az elektromos töltés, a feszültség és az elektromos tér bonyolult világába, bemutatva, hogyan lehet hatalmas potenciálkülönbségeket generálni viszonylag egyszerű mechanikai elvek alapján.
A generátorral végzett kísérletek során a hajunk égnek állhat, apró szikrák pattoghatnak, és megtapasztalhatjuk az elektromos erő láthatatlan, de annál erőteljesebb hatását. Ezek a jelenségek nem csupán szórakoztatóak, hanem alapvető fizikai törvényszerűségeket illusztrálnak, amelyek a modern technológia számos területén is megnyilvánulnak. A Van de Graaff generátor tehát nemcsak egy történelmi jelentőségű berendezés, hanem egy élő tankönyv is, amely a statikus elektromosság titkait tárja fel előttünk.
A statikus elektromosság alapjai: Mi is az valójában?
Mielőtt mélyebbre ásnánk magunkat a Van de Graaff generátor működésébe, elengedhetetlen a statikus elektromosság fogalmának pontos megértése. A statikus elektromosság az elektromos töltések felhalmozódását jelenti egy tárgy felületén, jellemzően súrlódás, érintkezés vagy indukció révén. Ez az állapot akkor jön létre, amikor az anyagok közötti elektronátadás egyensúlya megbomlik, és az egyik tárgy nettó pozitív, a másik pedig nettó negatív töltést kap.
Az anyagok atomokból épülnek fel, amelyek protonokat (pozitív töltésűek), neutronokat (semlegesek) és elektronokat (negatív töltésűek) tartalmaznak. Normális esetben az atomok semlegesek, mivel a protonok és elektronok száma megegyezik. Azonban bizonyos körülmények között, például két különböző anyag dörzsölésekor, elektronok vándorolhatnak át az egyikről a másikra, ami töltésegyensúly-bomláshoz vezet.
Amikor egy tárgy elektronokat veszít, pozitív töltésűvé válik, míg az a tárgy, amely elektronokat kap, negatív töltésű lesz. Ez a jelenség a triboelektromos hatás néven ismert, és ez az alapja a legtöbb statikus elektromosság keletkezésének. Gondoljunk csak arra, amikor egy gyapjúpulóvert levéve apró szikrákat látunk, vagy amikor egy fésűvel áthúzzuk a hajunkat, és az égnek áll. Ezek mind a statikus elektromosság megnyilvánulásai.
A töltések felhalmozódása addig tart, amíg egy kisülési út nem keletkezik, amelyen keresztül az egyensúly helyreállhat. Ez a kisülés lehet egy apró szikra, egy villám, vagy éppen a Van de Graaff generátor által produkált látványos ívkisülés. Az elektromos töltés megmaradásának elve szerint a töltések nem keletkeznek és nem is tűnnek el, csupán átadódnak egyik helyről a másikra.
Robert J. Van de Graaff és a generátor születése
A Van de Graaff generátor története szorosan összefonódik feltalálójának, Robert J. Van de Graaff amerikai fizikusnak a nevével. Van de Graaff 1929-ben, a Princetoni Egyetemen dolgozva fejlesztette ki az első működő prototípust. Fő motivációja az volt, hogy nagy feszültségű berendezéseket hozzon létre, amelyekkel felgyorsíthatók az atommagok vizsgálatához szükséges részecskék. Ebben az időszakban a magfizika még gyerekcipőben járt, és a kutatók kétségbeesetten keresték azokat az eszközöket, amelyekkel az atommagokat bombázhatják, hogy feltárják belső szerkezetüket.
Az első generátor, amelyet Van de Graaff épített, viszonylag szerény méretű volt, mindössze néhány tízezer voltot tudott előállítani. Azonban hamarosan rájött, hogyan lehet a teljesítményt drámaian növelni. A fejlesztések során a generátorok egyre nagyobbak és hatékonyabbak lettek. Már 1931-ben sikerült egy olyan berendezést építenie, amely 1,5 millió voltos potenciálkülönbséget produkált, ami abban az időben elképesztő teljesítménynek számított.
A Van de Graaff generátor gyorsan népszerűvé vált a kutatóközösségben, és számos laboratóriumban alkalmazták a magfizikai kísérletekhez. Jelentős szerepet játszott az atommagok szerkezetének megértésében és az új izotópok felfedezésében. Bár később más típusú részecskegyorsítók, mint például a ciklotronok és a szinkrotronok, átvették a vezető szerepet, a Van de Graaff generátor alapelvei és technológiája továbbra is releváns maradt, különösen speciális alkalmazásokban és az oktatásban.
Van de Graaff munkássága nemcsak a generátor megalkotásában rejlett, hanem abban is, hogy rámutatott a statikus elektromosság gyakorlati alkalmazhatóságára. Az általa létrehozott berendezés forradalmasította a nagyfeszültségű technológiát, és utat nyitott a modern fizika számos területének. A generátor elnevezése méltó tisztelgés a tudós előtt, aki a mechanika és az elektrosztatika zseniális ötvözésével egy új korszakot nyitott meg a tudományos kutatásban.
A Van de Graaff generátor működési elve lépésről lépésre
A Van de Graaff generátor működési elve a statikus elektromosság alapvető jelenségein, nevezetesen a triboelektromos hatáson és az elektrosztatikus indukción alapul. A berendezés célja, hogy mechanikai energiát felhasználva nagy mennyiségű elektromos töltést halmozzon fel egy vezető felületen, ezáltal rendkívül magas feszültséget generálva.
Töltésszétválasztás súrlódással: Az alsó görgő és a szalag
A generátor szíve egy végtelenített, szigetelő szalag, általában gumiból vagy selyemből, amely két görgő között fut. Az alsó görgő, amely gyakran akrilból vagy más szigetelő anyagból készül, egy motor segítségével folyamatosan mozgatja a szalagot. Ahogy a szalag súrlódik az alsó görgő felületéhez, a triboelektromos hatás lép életbe. Ennek eredményeként az egyik anyag elektronokat veszít, a másik pedig elektronokat nyer, így töltésszétválasztás történik.
Például, ha a szalag gumi, és az alsó görgő akril, a gumi általában negatív töltésűvé válik, míg az akril görgő pozitív töltésű lesz. Ez a folyamat folyamatosan zajlik, amint a szalag mozog. A szalag tehát állandóan elektromos töltéseket gyűjt be az alsó görgővel való érintkezés során.
Töltésszállítás a szalagon: Az energia útja
Az alsó görgő és a szalag közötti súrlódás révén felhalmozott elektromos töltések a szalag külső felületére kerülnek. Mivel a szalag szigetelő anyag, a töltések nem tudnak eloszlani a felületén, hanem rátapadnak, és a szalaggal együtt felfelé mozognak. Ez a mechanizmus biztosítja a töltések folyamatos szállítását az alsó részről a generátor tetejére.
A szalag sebessége és az anyagok triboelektromos tulajdonságai befolyásolják, hogy mennyi töltést képes szállítani. Minél gyorsabban mozog a szalag, és minél nagyobb a potenciális töltéskülönbség a súrlódó anyagok között, annál hatékonyabb a töltésszállítás. Ez a mechanikai mozgás az, ami az elektromos potenciál felépítéséhez szükséges energiát biztosítja.
Töltésátadás a felső kefékkel: A gyűjtőelektróda szerepe
Amikor a töltött szigetelő szalag eléri a generátor tetején lévő nagyméretű, üreges fémgömböt (a gyűjtőelektródát), egy másik kulcsfontosságú folyamat zajlik. A gömb belsejében, a szalag közelében, egy sor éles, vezető sörtéből álló kefe vagy fésű található. Ezek a kefék szorosan a szalaghoz érnek, vagy nagyon közel vannak hozzá.
A szalagon lévő töltések erős elektromos teret hoznak létre a felső kefék körül. Ez az erős tér ionizálja a levegőt a kefék hegyénél, létrehozva az úgynevezett koronakisülést. Az ionizált levegőben lévő töltéshordozók (ionok és elektronok) vonzódnak a szalagon lévő ellentétes töltésekhez, és semlegesítik azokat. Ezzel egyidejűleg a kefékből ellentétes töltések vándorolnak a szalagra, vagy a szalagról a kefékre, attól függően, hogy a szalag pozitív vagy negatív töltésű.
A lényeg az, hogy a szalagon szállított töltések hatékonyan átadódnak a felső keféknek, majd onnan a fémgömb belső felületére. Ez a folyamat a Faraday-kalitka elv miatt történik, amely kimondja, hogy a töltések egy vezető üreges test külső felületén gyűlnek össze, nem pedig a belsejében. Így a gömb belsejében lévő kefék képesek a töltéseket átadni a gömbnek anélkül, hogy a már felhalmozott töltések taszító hatása akadályozná őket.
Faraday-kalitka elv és a fémgömb: A töltés tárolása
A Faraday-kalitka elv központi szerepet játszik abban, hogy a Van de Graaff generátor miért képes ilyen hatalmas töltésmennyiséget felhalmozni a fémgömb felületén. Az elv kimondja, hogy egy vezető anyagból készült, zárt vagy majdnem zárt üreges test belsejében nincsen elektromos tér, és a töltések mindig a külső felületen helyezkednek el. Ezért a gömb belsejében lévő kefék könnyedén átadhatják a töltéseket a gömbnek, függetlenül attól, hogy a gömb már milyen mértékben töltött.
Amint a töltések átkerülnek a kefékre, azonnal szétoszlanak a gömb külső felületén, a taszító erők miatt a lehető legtávolabb egymástól. Ez a folyamat addig folytatódik, amíg a gömb felületén felhalmozódó töltések elektromos tere olyan erőssé nem válik, hogy a környező levegőt ionizálja, és koronakisülés vagy szikrakisülés formájában elkezdenek távozni. A gömb mérete és a környező levegő páratartalma is befolyásolja a maximális elérhető feszültséget.
Potenciálkülönbség és feszültség felépülése: A nagyfeszültség titka
A Van de Graaff generátor folyamatosan szállítja a töltéseket az alsó görgőtől a felső fémgömbig. Ahogy egyre több töltés halmozódik fel a gömbön, úgy növekszik a potenciálkülönbség a gömb és a föld között. Ez a potenciálkülönbség nem más, mint a feszültség. A generátor képes akár több millió voltos feszültséget is előállítani, ami elképesztő energiát képvisel.
A feszültség növekedése addig tart, amíg a környező levegő dielektromos szilárdsága meg nem törik. Ez azt jelenti, hogy az elektromos tér olyan erőssé válik, hogy képes ionizálni a levegőmolekulákat, ami vezetővé teszi a levegőt, és lehetővé teszi a töltések kisülését szikrák formájában. Ez a kisülés látványos és hangos jelenség, amely a generátor működésének egyik legizgalmasabb része.
Koronakisülés és a szigetelés jelentősége: A korlátok
A koronakisülés az a jelenség, amikor a nagyfeszültségű vezető felületén, különösen éles pontokon, az elektromos tér olyan erőssé válik, hogy a környező levegő ionizálódik és elkezd vezetni. Ez a töltések lassú, de folyamatos szivárgását eredményezi a levegőbe. A Van de Graaff generátor esetében a koronakisülés korlátozza a maximális elérhető feszültséget. Amikor a kisülés intenzitása eléri a töltésszállítás sebességét, a feszültség már nem tud tovább növekedni.
A szigetelés kritikus szerepet játszik a generátor hatékonyságában. A fémgömböt tartó oszlopnak kiváló szigetelő tulajdonságokkal kell rendelkeznie, hogy megakadályozza a töltések szivárgását a föld felé. A levegő páratartalma is jelentősen befolyásolja a szigetelést, mivel a nedves levegő sokkal jobban vezeti az elektromosságot, mint a száraz. Ezért a Van de Graaff generátorok optimálisan száraz környezetben működnek a leghatékonyabban, ahol a levegő dielektromos szilárdsága magas.
„A Van de Graaff generátor zsenialitása abban rejlik, hogy mechanikai mozgással képes láthatatlan, de hatalmas elektromos erőket létrehozni, bemutatva a fizika alapvető törvényeinek erejét.”

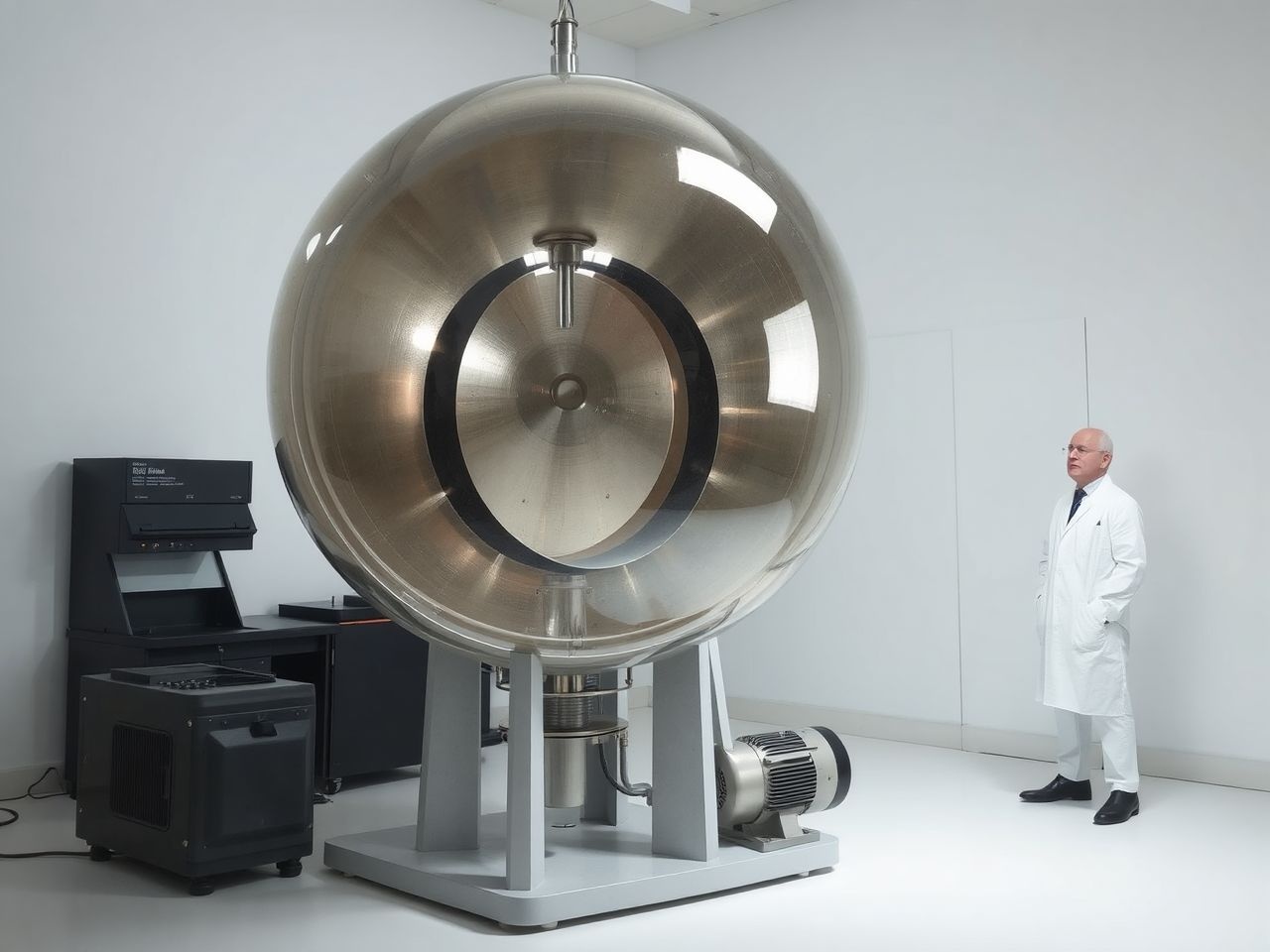

A Van de Graaff generátor kulcselemei és szerepük
A Van de Graaff generátor látszólag egyszerű felépítésű, azonban minden egyes alkatrésznek kulcsfontosságú szerepe van a hatékony működésében. Az elemek gondos megválasztása és elrendezése teszi lehetővé a nagyfeszültségű statikus elektromosság biztonságos és hatékony előállítását.
A szigetelő szalag (öv): A töltésszállító artéria
A szigetelő szalag a generátor legfontosabb mozgó alkatrésze. Anyaga jellemzően gumi, selyem vagy más kiváló szigetelő tulajdonságokkal rendelkező polimer. Feladata a statikus töltések szállítása az alsó görgőtől a felső gyűjtőelektródáig. A szalag anyaga és az alsó görgő anyaga közötti triboelektromos tulajdonságok különösen fontosak, mivel ezek határozzák meg a keletkező töltések polaritását és mennyiségét.
A szalag szélessége és vastagsága befolyásolja a maximálisan szállítható töltésmennyiséget és a mechanikai stabilitást. A jó minőségű szigetelő szalag elengedhetetlen a magas feszültség eléréséhez, mivel minimalizálja a töltések elvesztését a szállítás során.
A görgők (alsó és felső): A mozgás és a töltésindítás
Két görgő található a generátorban: egy alsó és egy felső. Az alsó görgő felelős a szigetelő szalag mozgatásáért, és kulcsfontosságú a töltésszétválasztás elindításában a triboelektromos hatás révén. Anyaga általában eltér a szalag anyagától, hogy maximalizálja a súrlódásból eredő töltésátadást. Például, ha a szalag gumi, az alsó görgő lehet akril vagy fém.
A felső görgő a fémgömb belsejében helyezkedik el, és egyszerűen a szalag vezetésére szolgál. Gyakran fémből készül, és elektromosan össze van kötve a gyűjtőelektródával. Ennek a görgőnek is fontos a sima futása, hogy minimalizálja a mechanikai veszteségeket és a szalag kopását.
A kefék (fésűk): A töltésgyűjtők
A generátorban két készlet kefe vagy fésű található. Az alsó kefék az alsó görgő közelében helyezkednek el, és a szalagról gyűjtik össze a töltéseket, vagy éppen töltéseket adnak át rá, a kívánt polaritástól függően. Ezek a kefék általában éles fémhuzalokból állnak, amelyek a koronakisülés jelenségét használják ki a hatékony töltésátadásra.
A felső kefék a fémgömb belsejében vannak, és a szalagon felfelé szállított töltéseket gyűjtik össze, majd adják át a gömbnek. Ezek is éles fémvégekből állnak, és a Faraday-kalitka elv miatt képesek hatékonyan bejuttatni a töltéseket a vezető gömb belsejébe, ahonnan azok azonnal a gömb külső felületére vándorolnak.
A nagy fémgömb (gyűjtőelektróda): A töltéstároló kondenzátor
A nagy fémgömb a Van de Graaff generátor legjellegzetesebb eleme, és ez a gyűjtőelektróda. Anyaga általában alumínium vagy más jól vezető fém. Funkciója az, hogy tárolja a szigetelő szalag által szállított elektromos töltéseket. Minél nagyobb a gömb sugara, annál nagyobb felületen oszlanak el a töltések, és annál nagyobb feszültséget lehet elérni a koronakisülés bekövetkezése előtt.
A gömb alakja is kulcsfontosságú; a gömb alak minimalizálja az éles sarkokat és pontokat, ahol a koronakisülés könnyen beindulhatna, így maximalizálja az elérhető feszültséget. A gömb felülete sima és polírozott, hogy tovább csökkentse a töltések szivárgását.
A szigetelő oszlop: Az alátámasztás és a szigetelés
A szigetelő oszlop tartja a nagy fémgömböt a helyén, és elengedhetetlen a generátor működéséhez. Anyaga kiváló szigetelő, például PVC, plexi, vagy kerámia. Feladata, hogy megakadályozza a felhalmozott töltések szivárgását a föld felé. A oszlop hossza és átmérője is befolyásolja a generátor maximális feszültségét; minél hosszabb az oszlop, annál nagyobb a szigetelési távolság, és annál magasabb feszültség érhető el.
A tisztaság és a szárazság rendkívül fontos az oszlop esetében, mivel a por és a nedvesség jelentősen ronthatja a szigetelő képességet, és a töltések elszivárgásához vezethet.
A hajtómotor: A mechanikai energia forrása
A hajtómotor biztosítja a mechanikai energiát, amely a szigetelő szalag mozgatásához szükséges. Általában egy kis elektromos motorról van szó, amely a generátor alján helyezkedik el, és az alsó görgőt hajtja meg. A motor sebessége szabályozható lehet, ami lehetővé teszi a töltésszállítás sebességének és így a generált feszültség növekedési ütemének szabályozását.
A motor teljesítménye és megbízhatósága hozzájárul a generátor stabil és folyamatos működéséhez. A hatékony működéshez a motornak képesnek kell lennie a szalag és a görgők közötti súrlódás leküzdésére, miközben fenntartja a megfelelő sebességet.
A Van de Graaff generátor típusai és variációi
Bár az alapelv azonos marad, a Van de Graaff generátorok sokféle méretben és kivitelben léteznek, az egyszerű oktatási modellektől a komplex tudományos berendezésekig. Ezek a variációk a különböző alkalmazási igényekhez igazodva fejlődtek ki.
Egyszerű laboratóriumi modellek: Az oktatás eszközei
A leggyakrabban előforduló Van de Graaff generátorok az oktatási célra készült, asztali modellek. Ezek viszonylag kis méretűek, általában 30-60 cm magasak, és néhány százezer voltos feszültséget képesek előállítani. Ideálisak a statikus elektromosság alapelveinek, a töltésszétválasztásnak, az elektromos kisülésnek és a Faraday-kalitka elvnek a bemutatására.
Ezek a generátorok gyakran átlátszó oszloppal rendelkeznek, hogy láthatóvá tegyék a belső mechanizmust. Kiválóan alkalmasak olyan kísérletek elvégzésére, mint a haj égnek állítása, szikrák keltése, vagy elektrosztatikus motorok meghajtása. Könnyen kezelhetők és viszonylag biztonságosak, ha betartják az alapvető óvintézkedéseket.
Ipari és kutatási nagygépek: A tudomány határterületein
A tudományos kutatásokhoz és ipari alkalmazásokhoz sokkal nagyobb és komplexebb Van de Graaff generátorokat építettek. Ezek a gépek akár több méter magasak is lehetnek, és több millió voltos feszültséget képesek előállítani. A maximális feszültség növelése érdekében gyakran nyomás alatt lévő gázzal (például kén-hexafluoriddal, SF6) töltött tartályba zárják őket. Ez a gáz kiválóbb szigetelő tulajdonságokkal rendelkezik, mint a levegő, így megakadályozza a koronakisülést és a töltések szivárgását.
Ezeket a generátorokat elsősorban részecskegyorsítóként használták a magfizikában, ahol a nagy feszültség segítségével felgyorsították az ionokat és elektronokat, hogy atommagokkal ütköztessék őket. A berendezések gyakran tartalmaztak vákuumkamrákat a részecskék útjának biztosítására és további kiegészítő rendszereket a részecskesugarak irányítására.
Tandem generátorok: A hatékonyság növelése
A tandem Van de Graaff generátorok egy továbbfejlesztett változatot képviselnek, amelyek célja a felgyorsítható részecskék energiájának megduplázása. Ezekben a rendszerekben a negatív ionokat először felgyorsítják egy pozitívan töltött fémgömb felé. A gömb belsejében a negatív ionok elektronjaikat elveszítik, pozitív ionokká válnak, majd a gömb taszító hatására a másik irányba, egy földelt vég felé gyorsulnak tovább.
Ez a “tandem” elrendezés lehetővé teszi, hogy ugyanaz a feszültségkülönbség kétszeresen járuljon hozzá a részecskék mozgási energiájához, jelentősen növelve a gyorsító teljesítményét. A tandem generátorok kulcsszerepet játszottak a magfizikai kutatásokban, mielőtt a modern ciklotronok és szinkrotronok szélesebb körben elterjedtek volna.
Pelletron generátor: A modern változat
A Pelletron generátor a Van de Graaff generátor egy modern változata, amely a szigetelő szalag helyett egy láncot használ. Ez a lánc apró, fémből készült henger alakú “pelletonokból” áll, amelyeket szigetelő anyagból készült összekötő elemek tartanak össze. A pelletonok mozgatásával és elektrosztatikus indukcióval történő töltésátadással érik el a feszültség felépítését.
A Pelletron generátorok előnye a hagyományos Van de Graaff generátorokkal szemben a nagyobb mechanikai stabilitás, a hosszabb élettartam, és az, hogy kevesebb részecskeszennyeződést termelnek a vákuumrendszerekben. Ezeket a generátorokat ma is használják modern részecskegyorsítókban, különösen ott, ahol nagy stabilitású és pontosan szabályozható ionnyalábokra van szükség.

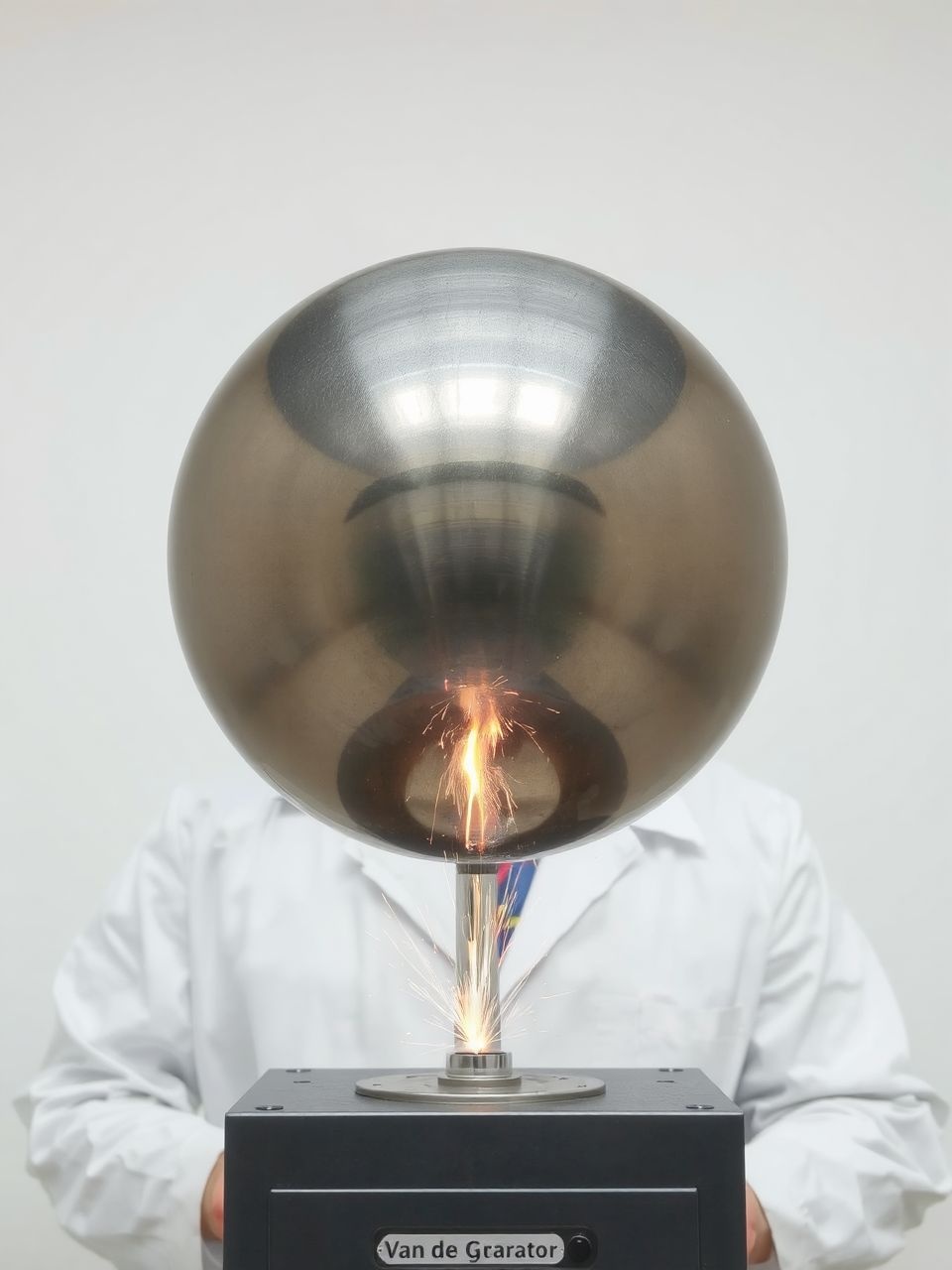

Tudományos alkalmazások: A fizika határterületein
A Van de Graaff generátor nem csupán egy látványos demonstrációs eszköz; a 20. század közepén kulcsfontosságú szerepet játszott a tudományos felfedezésekben, különösen a magfizika területén. A nagyfeszültségű képességei lehetővé tették olyan kísérletek elvégzését, amelyek addig elképzelhetetlenek voltak.
Részecskegyorsítók: A magfizika hajnala
A Van de Graaff generátor eredeti és talán legfontosabb alkalmazása a részecskegyorsítás volt. A generátor által előállított hatalmas potenciálkülönbség segítségével ionokat (például protonokat vagy héliumionokat) gyorsítottak fel óriási sebességre. Ezeket a felgyorsított részecskéket ezután atommagokkal ütköztették, hogy vizsgálják azok szerkezetét és tulajdonságait.
Az 1930-as és 40-es években a Van de Graaff generátorok voltak a legfőbb eszközök a magfizikai kutatásokban. Lehetővé tették az első mesterséges radioizotópok előállítását, az atommagok bomlásának tanulmányozását és az atommagok közötti erők megértését. Ezek a kísérletek alapvetően járultak hozzá az atommagokról alkotott képünk kialakításához, és előkészítették az utat a későbbi, még nagyobb teljesítményű gyorsítók, például a ciklotronok és szinkrotronok kifejlesztéséhez.
Röntgen sugárzás előállítása: Orvosi és ipari felhasználás
A Van de Graaff generátorok alkalmasak voltak röntgen sugárzás előállítására is. Amikor a generátor által felgyorsított elektronok nagy energiával egy fém céltárgyba csapódnak, röntgensugarak keletkeznek. Ezt a technológiát korai orvosi képalkotásban és ipari anyagvizsgálatban alkalmazták, például hegesztési varratok vagy fémöntvények hibáinak felderítésére.
Bár ma már modernebb röntgencsöveket használnak, a Van de Graaff elv alapvetően demonstrálja, hogyan lehet nagyfeszültségű elektromos teret használni nagy energiájú fotonok előállítására.
Magfizikai kísérletek: Izotópok előállítása és anyagvizsgálat
A Van de Graaff generátorok továbbra is hasznosak bizonyos speciális magfizikai kísérletekben, különösen olyan esetekben, ahol viszonylag alacsonyabb, de pontosan szabályozható energiájú részecskenyalábokra van szükség. Ezeket az eszközöket használják például stabil izotópok előállítására, amelyek fontosak orvosi diagnosztikában, ipari nyomkövetésben és alapvető kutatásokban.
Az anyagvizsgálatban is alkalmazzák őket, például ionimplantációhoz, amely során idegen atomokat juttatnak be anyagok felületébe, hogy megváltoztassák azok tulajdonságait. Ez a technika kulcsfontosságú a félvezetőiparban és a korrózióálló bevonatok fejlesztésében.
Anyagtudomány: Felszíni módosítások és ionimplantáció
Az anyagtudományban a Van de Graaff generátorok, vagy azok modern leszármazottai, a Pelletronok, értékes eszközök a felületi tulajdonságok módosítására. Az ionimplantáció egy olyan eljárás, amely során nagy energiájú ionokat gyorsítanak fel, és azokat egy anyag felületébe juttatják. Ez megváltoztathatja az anyag keménységét, kopásállóságát, korrózióállóságát vagy akár elektromos vezetőképességét.
Ez a technika elengedhetetlen a félvezetőgyártásban a tranzisztorok és más elektronikai alkatrészek tulajdonságainak finomhangolásához. Emellett kutatják az orvosi implantátumok felületének módosítását is, hogy javítsák azok biokompatibilitását.
Elektrosztatikus kutatások: Dielektromos anyagok vizsgálata, villámkutatás
A Van de Graaff generátor kiválóan alkalmas az elektrosztatikus jelenségek és anyagok alapvető vizsgálatára. Segítségével tanulmányozható a különböző dielektromos anyagok viselkedése erős elektromos térben, azok dielektromos szilárdsága és szigetelési tulajdonságai.
A villámkutatásban is használtak hasonló elven működő nagyfeszültségű generátorokat a villámok keletkezésének és terjedésének modellezésére. Bár a valódi villámok energiája és mérete összehasonlíthatatlanul nagyobb, a generátorok segítenek megérteni az alapvető fizikai folyamatokat, amelyek a természetes elektromos kisülések során zajlanak.
Ipari és gyakorlati felhasználások: A láthatatlan erő szolgálatában
A Van de Graaff generátor, vagy az általa képviselt elektrosztatikus elvek, számos ipari és gyakorlati alkalmazásban is megjelennek. Ezek a felhasználások gyakran a statikus elektromosság kontrollált kihasználásán vagy éppen semlegesítésén alapulnak.
Festékszóró technológiák: Egyenletes bevonatok
Az elektrosztatikus festékszóró technológia az egyik legelterjedtebb ipari alkalmazása a statikus elektromosság elveinek. Ennek során a festékcseppeket elektromosan feltöltik, majd egy ellentétes töltésű tárgyra (például egy autókarosszériára) permetezik. A töltött cseppek vonzódnak a tárgyhoz, és egyenletes, vékony bevonatot képeznek, még a nehezen elérhető felületeken is.
Ez a módszer jelentősen csökkenti a festékveszteséget, javítja a bevonat minőségét és egyenletességét, valamint környezetbarátabb, mivel kevesebb illékony szerves vegyület (VOC) kerül a levegőbe. A Van de Graaff generátor elve, a nagyfeszültségű töltés létrehozása, alapvető fontosságú ebben a technológiában.
Portalanítás és szűrőrendszerek: Levegőtisztítás
Az elektrosztatikus porleválasztók és légszűrők szintén a statikus elektromosságot használják ki a levegő tisztítására. Ezekben a rendszerekben a levegőben lévő porszemcséket elektromosan feltöltik, majd egy ellentétes töltésű gyűjtőlemezre vezetik őket, ahol megtapadnak. Ez a technológia rendkívül hatékony a finom részecskék, például pollen, por és füst eltávolításában.
Ipari környezetben, például erőművekben vagy cementgyárakban, hatalmas elektrosztatikus precipitátorokat használnak a füstgázok tisztítására, mielőtt azok a légkörbe kerülnének. Ez nagymértékben hozzájárul a levegőminőség javításához és a környezetszennyezés csökkentéséhez.
Sztatikus elektromosság semlegesítése: Nyomdaipar, textilipar
Bár a statikus elektromosságot sok esetben hasznosítják, más területeken problémát okozhat, sőt veszélyes is lehet. A nyomdaiparban a papírlapok, a textiliparban pedig a szintetikus szálak könnyen feltöltődnek, ami nehézségeket okozhat a feldolgozás során, például a lapok összetapadását vagy a szálak összegabalyodását. Az elektronikai iparban a statikus kisülés (ESD) súlyos károkat okozhat az érzékeny alkatrészekben.
Ezen problémák kiküszöbölésére ionizáló berendezéseket használnak, amelyek a Van de Graaff generátorhoz hasonlóan nagyfeszültségű töltéseket hoznak létre, majd a levegőt ionizálva semlegesítik a felhalmozódott statikus töltéseket a felületeken. Ez biztosítja a simább gyártási folyamatokat és az elektronikai eszközök védelmét.
Élelmiszeripar: Csíramentelenítés
Az élelmiszeriparban a nagyfeszültségű elektrosztatikus tér alkalmazása lehetőséget kínál a mikroorganizmusok inaktiválására és az élelmiszerek eltarthatóságának növelésére. Bár ez a technológia még fejlesztés alatt áll, a kutatások ígéretes eredményeket mutatnak a baktériumok, élesztőgombák és penészgombák elpusztításában anélkül, hogy az élelmiszer minőségét károsítaná. Ez egy non-termikus csíramentelenítési módszer, amely megőrzi az élelmiszerek tápértékét és érzékszervi tulajdonságait.
Orvosi sterilizálás: Eszközök fertőtlenítése
Hasonlóan az élelmiszeripari alkalmazásokhoz, a nagyfeszültségű elektrosztatikus kisüléseket és az általa generált plazmát az orvosi eszközök sterilizálására is vizsgálják. A plazma képes elpusztítani a baktériumokat és vírusokat a felületeken, ami egy hatékony és környezetbarát alternatívája lehet a hagyományos kémiai vagy hőkezeléses sterilizálási módszereknek. Ez a terület a jövőben jelentős fejlődésen mehet keresztül, különösen az egyszer használatos orvosi eszközök esetében.
Biztonsági óvintézkedések a Van de Graaff generátor használatakor
A Van de Graaff generátor látványos kísérleteket tesz lehetővé, de működése során rendkívül magas feszültségek keletkeznek, amelyek komoly veszélyt jelenthetnek. Ezért elengedhetetlen a megfelelő biztonsági óvintézkedések betartása a használat során.
Magas feszültség veszélyei: Az elektromos áramütés kockázata
A generátor által előállított nagyfeszültség, bár az elektromos áram intenzitása alacsony, mégis képes fájdalmas, sőt veszélyes áramütést okozni. Az áramütés súlyossága számos tényezőtől függ, beleértve az áram útját a testen keresztül, az érintkezés időtartamát és az egyén egészségi állapotát. Mindig feltételezzük, hogy a generátor töltött, és soha ne érintsük meg a fémgömböt vagy a kivezetőket működés közben.
Földelés: A biztonság alapja
A biztonságos működés egyik alapvető eleme a megfelelő földelés. A generátorral való kísérletek során gyakran használnak egy földelt kisütő rudat a felhalmozott töltések biztonságos eltávolítására. Fontos, hogy a generátort mindig földelt felületen üzemeltessük, és a kísérletek végén, valamint minden beavatkozás előtt gondoskodjunk a teljes kisütésről. A földelés biztosítja, hogy a felesleges elektromos töltés biztonságosan elvezetődjön a talajba.
Szigetelés: Az elengedhetetlen védelem
A generátor tervezésekor a szigetelés kulcsfontosságú, de a használat során is oda kell figyelni rá. A kezelőnek mindig szigetelő állványon vagy lábtartón kell állnia, hogy elkerülje a földeléssel való érintkezést és az áramütést. Szigetelő kesztyűk viselése is ajánlott, különösen a fémgömb vagy a kisütő rúd kezelésekor. Győződjünk meg arról, hogy a generátor és a környező terület száraz, és nincsenek vezető anyagok a közelben, amelyek rövidzárlatot okozhatnának.
Páratartalom szerepe: A környezeti tényezők befolyása
A levegő páratartalma jelentősen befolyásolja a Van de Graaff generátor működését és biztonságát. Magas páratartalom esetén a levegő vezetőképessége megnő, ami a töltések gyorsabb elszivárgásához vezet, és csökkenti a maximálisan elérhető feszültséget. Ezenkívül a nedves környezet növeli az áramütés kockázatát, mivel a bőr nedvessége csökkenti az ellenállást.
Ideális esetben a generátort száraz, jól szellőző helyiségben kell használni. Ha a páratartalom túl magas, a generátor nem fog megfelelően működni, és a biztonsági kockázatok is megnőnek.
Személyi védőfelszerelés: A felhasználó védelme
A személyi védőfelszerelés (PPE) viselése elengedhetetlen a Van de Graaff generátor kezelésekor. Ez magában foglalhatja a szigetelő kesztyűket, a védőszemüveget (a szikrák és az UV sugárzás ellen), és szükség esetén a szigetelő cipőket vagy lábtartókat. Hosszú hajjal rendelkező személyeknek ajánlott a hajukat összefogni, hogy elkerüljék a haj égnek állását és a kontrollálatlan kisüléseket.
Mindig tartsuk be a gyártó utasításait és a laboratóriumi biztonsági előírásokat. Soha ne hagyjuk felügyelet nélkül a működő generátort, és győződjünk meg arról, hogy mindenki tisztában van a potenciális veszélyekkel és a vészhelyzeti eljárásokkal.
A statikus elektromosság a mindennapokban és a Van de Graaff generátor tanulságai
A Van de Graaff generátor nem csupán egy tudományos eszköz; a statikus elektromosság jelenségének megértésében nyújtott segítsége révén rávilágít arra, hogy ez az erő hogyan hatja át a mindennapjainkat. A generátorral végzett kísérletek vizuálisan és interaktívan mutatják be azokat az alapelveket, amelyek a természetben és a technológiában egyaránt jelen vannak.
Villámok: A természet óriás Van de Graaff generátora
Talán a leglátványosabb és legpusztítóbb természeti jelenség, amely a statikus elektromosságon alapul, a villám. A zivatarfelhőkben a jégkristályok és vízcseppek súrlódása révén hatalmas töltésszétválasztás történik, hasonlóan ahhoz, ahogyan a Van de Graaff generátor szalagja is feltöltődik. A felhő alsó része jellemzően negatív töltésűvé válik, míg a felső része pozitív töltést gyűjt. Amikor a potenciálkülönbség eléri a kritikus szintet, egy óriási elektromos kisülés, azaz villám formájában semlegesítődik a töltés.
A Van de Graaff generátor miniatűr modellként szolgálhat a villámok keletkezésének megértéséhez, bemutatva, hogyan képes a statikus elektromosság hatalmas energiákat felszabadítani, amikor a dielektromos szilárdság határa átlépődik.
Száraz levegő, ruhák és az elektronikai eszközök védelme
A téli hónapokban, amikor a levegő szárazabb, gyakrabban tapasztalunk statikus kisüléseket. Egy pulóver levételekor hallható pattogó hangok, vagy egy ajtókilincs megérintésekor érzett apró csípések mind a felhalmozódott statikus töltések kisülései. Ezek a jelenségek ártalmatlanok, de az elektronikai eszközök számára végzetesek lehetnek.
A Van de Graaff generátor segít megérteni, hogy miért kell óvatosnak lenni az elektronikus alkatrészek kezelésekor. Az elektrosztatikus kisülés (ESD) képes károsítani a mikrochipeket és más érzékeny komponenseket. Ezért van szükség az ESD-védett munkaterületekre, antisztatikus csuklópántokra és szigetelő szőnyegekre az elektronikai iparban.
A generátor mint oktatási eszköz: A tudomány népszerűsítése
A Van de Graaff generátor kiválóan alkalmas a fizika és a statikus elektromosság alapelveinek szemléltetésére az oktatásban. Látványos működése felkelti a diákok érdeklődését, és segít nekik vizuálisan megérteni olyan absztrakt fogalmakat, mint az elektromos töltés, az elektromos tér, a potenciálkülönbség és a kisülés.
A generátorral végzett egyszerű kísérletek, mint például a haj égnek állítása vagy a szikrák keltése, nemcsak szórakoztatóak, hanem mélyebb megértést is nyújtanak arról, hogyan működik a minket körülvevő elektromos világ. Ezáltal a Van de Graaff generátor továbbra is fontos szerepet játszik a tudomány népszerűsítésében és a jövő tudósainak inspirálásában.
A Van de Graaff generátor tehát sokkal több, mint egy egyszerű laboratóriumi eszköz. Egy olyan kapu a statikus elektromosság titkaiba, amely a tudományos felfedezések motorja volt, és ma is segít megérteni azokat az alapvető fizikai törvényszerűségeket, amelyek a modern világunkat alakítják. A mechanikai mozgásból fakadó, láthatatlan, de hatalmas elektromos energia csodája továbbra is lenyűgöz minket, és emlékeztet arra, hogy a fizika mindennapi jelenségekben rejlő szépsége és ereje végtelen.
