UTP teszter használati útmutató – Előnyök, mérési funkciók és hibakeresési tippek hálószerelőknek

A modern digitális infrastruktúra gerincét a strukturált kábelezési rendszerek alkotják, melyek közül az UTP (Unshielded Twisted Pair) kábelek a legelterjedtebbek. Legyen szó otthoni hálózatról, irodai környezetről vagy egy komplex adatközpontról, a megbízható adatátvitel alapfeltétele a hibátlan kábelezés. Ebben a kontextusban válik az UTP teszter, vagy más néven hálózati kábelvizsgáló, a hálószerelők és rendszergazdák egyik legfontosabb eszközévé. Nem csupán egy egyszerű folytonosságmérő berendezésről van szó, hanem egy kifinomult diagnosztikai műszerről, amely képes feltárni a legrejtettebb kábelhibákat is, garantálva ezzel a hálózat optimális működését és stabilitását.

A hálózati technológiák folyamatos fejlődése, a sávszélesség iránti növekvő igény és a kritikus alkalmazások elterjedése egyre nagyobb nyomást helyez a kábelezési infrastruktúrára. Egyetlen apró hiba – legyen az egy rosszul krimpelzett csatlakozó, egy megtört kábel vagy egy nem megfelelő impedancia – súlyos teljesítménycsökkenést, adatvesztést vagy akár a teljes hálózat leállását okozhatja. Az UTP teszterek pontosan ezeket a problémákat hivatottak azonosítani, még mielőtt azok komolyabb fennakadásokat okoznának. Ezáltal a telepítési folyamat hatékonyabbá válik, a hibaelhárítás ideje drasztikusan lecsökken, és a hálózat élettartama megnő.

A professzionális hálózati szakemberek számára az UTP teszter nem csupán egy kiegészítő eszköz, hanem a napi munka elengedhetetlen része. Segítségével nemcsak a meglévő hálózatok állapotát ellenőrizhetik, hanem az új telepítések minőségét is garantálhatják, biztosítva a nemzetközi szabványoknak való megfelelést. A modern teszterek már nem csupán a fizikai réteg hibáit képesek detektálni, hanem komplexebb hálózati paramétereket is mérnek, mint például a jelszinteket, az áthallást vagy akár a PoE (Power over Ethernet) funkcionalitást. Ez a cikk részletesen bemutatja az UTP teszterek világát, előnyeit, mérési funkcióit és gyakorlati hibakeresési tippeket kínál hálószerelőknek.

Miért elengedhetetlen az UTP teszter a modern hálózatokban?

A digitális kommunikáció alapköve a megbízható hálózati infrastruktúra. Egyetlen rosszul telepített vagy sérült kábel is jelentősen ronthatja a hálózat teljesítményét, vagy akár teljesen meghiúsíthatja az adatátvitelt. Az UTP teszterek ebben a kritikus szerepben töltenek be pótolhatatlan funkciót, biztosítva a hálózati stabilitást és a hatékony működést. A hálózati hibák azonosítása és elhárítása időigényes és költséges folyamat lehet, különösen akkor, ha nincsenek megfelelő eszközök a probléma forrásának pontos meghatározására.

Az UTP teszterek használatával a hálószerelők már a telepítési fázisban azonosíthatják és korrigálhatják a hibákat, így elkerülhetők a későbbi, sokkal bonyolultabb és drágább beavatkozások. Ez nem csupán a munkafolyamatok hatékonyságát növeli, hanem hozzájárul a projektek határidőre történő befejezéséhez is. A teszterek segítségével ellenőrizhető, hogy a kábelezés megfelel-e a nemzetközi szabványoknak (pl. TIA/EIA-568), ami alapvető a kompatibilitás és a garantált teljesítmény szempontjából. Egy minősített kábelezési rendszer nemcsak gyorsabb és megbízhatóbb, hanem hosszú távon is stabilan működik, csökkentve az üzemeltetési költségeket és a karbantartási igényt.

A proaktív karbantartás is kulcsfontosságú. Rendszeres ellenőrzésekkel az UTP teszterek segítségével felderíthetők a potenciális problémák, még mielőtt azok valódi hibákká válnának. Ez különösen fontos azokban a környezetekben, ahol a hálózati leállások súlyos pénzügyi vagy működési következményekkel járhatnak, például adatközpontokban, gyártóüzemekben vagy egészségügyi intézményekben. Az eszközökkel végzett mérések dokumentálhatók, ami alapvető fontosságú a hálózat állapotának nyomon követéséhez, a hibaelhárítási előzmények rögzítéséhez és a garanciális igények érvényesítéséhez.

A hálózati biztonság szempontjából is kiemelkedő szerepe van. Egy sérült vagy rosszul árnyékolt kábel nemcsak a jelminőséget ronthatja, hanem potenciális biztonsági kockázatot is jelenthet, például az elektromágneses interferencia (EMI) révén. Az UTP teszterekkel végzett alapos vizsgálat segít azonosítani az ilyen gyenge pontokat, hozzájárulva egy robusztusabb és biztonságosabb hálózati környezet kialakításához. Összességében tehát az UTP teszter nem luxus, hanem egy alapvető befektetés minden olyan vállalkozás vagy szakember számára, aki komolyan veszi a hálózati infrastruktúra minőségét és megbízhatóságát.

Az UTP teszterek típusai és működési elvük

Az UTP teszterek széles skáláját találjuk a piacon, az egyszerű folytonosságmérőktől a komplex hálózati minősítő berendezésekig. A megfelelő eszköz kiválasztása a felhasználási céltól, a szükséges pontosságtól és a költségvetéstől függ. Fontos megérteni az egyes típusok működési elvét és képességeit, hogy a legmegfelelőbb eszközt választhassuk ki a feladathoz.

Egyszerű folytonosságmérők (continuity testers)

Ezek a legolcsóbb és legegyszerűbb eszközök. Fő funkciójuk az, hogy ellenőrizzék, minden egyes érpár megfelelően csatlakozik-e a kábel két végén, és nincsenek-e benne szakadások (open circuit) vagy rövidzárlatok (short circuit). Általában egy fő egységből és egy távoli egységből (remote unit) állnak. A fő egység sorban küld impulzusokat minden érre, a távoli egység pedig jelzi, hogy melyik éren érkezett meg az impulzus. LED-ek vagy egy egyszerű kijelző mutatja az egyes érpárok állapotát. Képesek azonosítani a felcserélt (reversed) vagy keresztezett (crossed) érpárokat, de nem mérnek hálózati paramétereket, mint például a hosszt vagy a jelminőséget. Ideálisak otthoni felhasználásra vagy egyszerűbb hálózati telepítések gyors ellenőrzésére.

Fejlettebb kábelvizsgálók (cable verifiers)

Ezek az eszközök már jóval többet tudnak a folytonosságmérőknél. A folytonosság vizsgálatán túl képesek a kábelhossz mérésére is, gyakran TDR (Time Domain Reflectometry) elv alapján. A TDR technológia lényege, hogy a teszter rövid impulzusokat küld a kábelbe, és méri az impulzus visszaverődésének idejét. A visszaverődés akkor következik be, ha a jel impedanciaváltozással találkozik (pl. szakadás, rövidzárlat, csatlakozó). Az idő és a jel terjedési sebességének ismeretében pontosan meghatározható a hiba távolsága. Ezen felül egyes modellek képesek a PoE (Power over Ethernet) jelenlétének és feszültségének ellenőrzésére, valamint a kábel típusának (pl. Cat5e, Cat6) azonosítására. Részletesebb hibajelzéseket adnak, például a “split pair” hibákat is képesek detektálni, ami a vezetékek rossz párosítását jelenti a csatlakozókban. Kis- és közepes vállalati hálózatokhoz, valamint profi hálószerelőknek ajánlottak.

Hálózati minősítők (network certifiers)

Ezek a legfejlettebb és legdrágább UTP teszterek, amelyeket elsősorban nagyméretű vállalati hálózatok, adatközpontok és telekommunikációs infrastruktúrák telepítésénél és minősítésénél használnak. Képesek minden olyan mérésre, amit a kábelvizsgálók, de emellett részletes hálózati teljesítményparamétereket is mérnek, mint például a jelcsillapítás (attenuation), az áthallás (crosstalk – NEXT, FEXT, PSNEXT, PSFEXT), a visszaverődési veszteség (return loss), a késleltetés (delay) és a késleltetési szórás (delay skew). Ezek az eszközök ellenőrzik, hogy a kábelezési rendszer megfelel-e a szigorú TIA/EIA vagy ISO/IEC szabványoknak (pl. Cat6, Cat6A, Cat7, Cat8 minősítés). Részletes, szabványoknak megfelelő mérési riportokat generálnak, amelyek elengedhetetlenek a garanciális feltételek teljesítéséhez és a projekt dokumentációjához. Ezek az eszközök a TDR mellett komplex spektrumanalízist is végeznek a jelintegritás vizsgálatára.

A működési elvük tehát az egyszerű feszültség- és áramméréstől (folytonosság), a visszavert impulzusok elemzésén át (TDR) egészen a komplex frekvencia- és időtartománybeli jelfeldolgozásig terjed. Minél fejlettebb egy teszter, annál kifinomultabb algoritmusokat és mérési technikákat alkalmaz a kábel fizikai és elektromos jellemzőinek elemzésére, így pontosabb és részletesebb információt nyújt a hálózat állapotáról.

A legfontosabb mérési funkciók részletesen

Az UTP teszterek képességei messze túlmutatnak a puszta folytonosság ellenőrzésén. A modern eszközök számos kifinomult mérési funkciót kínálnak, amelyek elengedhetetlenek a nagy sebességű és megbízható hálózatok kiépítéséhez és karbantartásához. Ismerjük meg részletesen ezeket a kulcsfontosságú funkciókat.

Folytonosság vizsgálat (continuity test)

Ez az alapvető funkció ellenőrzi, hogy minden egyes vezeték folytonos-e a kábel két vége között, és hogy a megfelelő érintkezők csatlakoznak-e egymáshoz. A teszter impulzust küld minden egyes érre, és a távoli egység jelzi, hogy az impulzus megérkezett-e, és ha igen, melyik éren. A folytonosság vizsgálat az alábbi hibatípusokat képes azonosítani:

• Nyitott áramkör (open circuit): Egy vagy több vezeték szakadt. A teszter jelzi, hogy melyik érintkezőhöz tartozó vezeték szakadt meg, és gyakran a hiba távolságát is megadja TDR-rel.
• Rövidzárlat (short circuit): Két vagy több vezeték érintkezik egymással. Ez a leggyakoribb hiba, ami gyakran a csatlakozó nem megfelelő krimpelésekor vagy a kábel sérülésekor jön létre.
• Keresztezett szálak (crossed pairs/wires): Az érpárok vagy az egyes szálak rossz sorrendben vannak bekötve a csatlakozókba. Például a 1-2 érpár a 3-6 helyére kerül, vagy fordítva.
• Felcserélt szálak (reversed pairs/wires): Egy érpáron belül a két szál fel van cserélve (pl. a zöld-fehér a zöld helyére, és fordítva). Bár egyes hálózati technológiák tolerálják ezt, mégis hálózati teljesítményromláshoz vezethet.
• Osztott párok (split pairs): Ez egy rejtettebb hiba, ahol az érpárok nem a megfelelő sorrendben vannak bekötve, de a folytonosság teszt alapvetően jónak mutatja. Például a 1-es szál a kék-fehérhez, a 2-es szál a narancs-fehérhez, a 3-as a kékhez és a 6-os a narancshoz kerül. Ennek eredményeként az érpárok elveszítik sodrásukat, ami drasztikusan megnöveli az áthallást és rontja a jelminőséget. Csak fejlettebb teszterek képesek detektálni ezt a hibát a párosítási séma ellenőrzésével.

Kábelhossz mérés (cable length measurement)

A kábelhossz mérés alapvető fontosságú a hálózati szabványoknak való megfelelés ellenőrzéséhez (pl. Ethernet kábelek maximális hossza 100 méter). A legtöbb modern UTP teszter ezt a funkciót TDR (Time Domain Reflectometry) elv alapján valósítja meg. A teszter egy rövid elektromos impulzust küld a kábelbe, amely a kábel végén vagy egy hibaponton (szakadás, rövidzárlat) visszaverődik. A teszter méri az impulzus kiküldése és a visszaverődés észlelése közötti időt. A kábelben a jel terjedési sebességének (NVP – Nominal Velocity of Propagation) ismeretében pontosan kiszámítható a kábel hossza vagy a hiba távolsága. Az NVP értéke kábelkategóriától és gyártótól függően változhat, ezért a pontos méréshez gyakran beállítható a teszterben. A túl hosszú kábelek jelentősen ronthatják a jelminőséget és a hálózati teljesítményt.

Jelcsillapítás (attenuation)

A jelcsillapítás, vagy más néven beiktatási veszteség (insertion loss), azt méri, hogy a jel mennyire gyengül, miközben áthalad a kábelen. Ezt decibelben (dB) fejezik ki. Minél hosszabb egy kábel, annál nagyobb a csillapítás. A magas frekvenciájú jelek jobban csillapodnak, mint az alacsony frekvenciájúak. A csillapításra számos tényező hat, mint például a kábel hossza, típusa, a vezetékek anyaga, átmérője, a környezeti hőmérséklet, valamint a csatlakozók és patch panelek minősége. A szabványok szigorú határértékeket írnak elő a megengedett csillapításra adott frekvenciákon. Ha a csillapítás túl magas, az a jel elvesztéséhez és kommunikációs hibákhoz vezethet. A certifikáló teszterek különböző frekvenciákon végzik el ezt a mérést, hogy átfogó képet kapjanak a kábel teljesítményéről.

Áthallás (crosstalk)

Az áthallás az a jelenség, amikor egy érpárban futó jel elektromágnesesen interferál egy másik, szomszédos érpárban futó jellel. Az UTP kábelek sodrása pont az áthallás minimalizálására szolgál, de tökéletesen sosem szüntethető meg. Az áthallás mértékét decibelben (dB) fejezik ki, és minél nagyobb az érték (pozitív értelemben), annál jobb a kábel teljesítménye. Az áthallásnak több típusa van:

• NEXT (Near-End Crosstalk): A forrásoldali adó és vevő közötti áthallás, azaz a jel a kábel azon végén szivárog át egy másik érpárra, ahol az adó is található. Ez a legkritikusabb áthallás típus.
• FEXT (Far-End Crosstalk): A távoli oldali adó és vevő közötti áthallás. A jel a kábel távoli végén szivárog át egy másik érpárra.
• PSNEXT (Power Sum NEXT): Azt méri, hogy az összes többi érpár hogyan befolyásolja az adott érpárt. Ez egy összegző érték, ami jobban tükrözi a valós hálózati környezetet, ahol több érpár is egyszerre aktív lehet.
• PSFEXT (Power Sum FEXT): Hasonlóan a PSNEXT-hez, de a távoli végén méri az összesített áthallást.

A magas áthallás hibás adatcsomagokhoz, újraátvitelhez és a hálózati sebesség csökkenéséhez vezet. Az UTP teszterek frekvenciafüggően mérik ezeket az értékeket, összehasonlítva azokat a szabványos határértékekkel.

Visszaverődési veszteség (return loss)

A visszaverődési veszteség azt méri, hogy a kábelen továbbított jel mekkora része verődik vissza a forrás felé. Ez az impedancia illesztési problémákra utal. Ideális esetben a kábel impedanciája (általában 100 Ohm UTP kábeleknél) állandó az egész hosszon, és megegyezik a csatlakoztatott eszközök impedanciájával. Ha az impedancia hirtelen megváltozik (pl. rossz csatlakozó, megtört kábel, helytelen bekötés), a jel egy része visszaverődik, ami csökkenti a hasznos jel erejét és interferenciát okoz. A visszaverődési veszteséget decibelben (dB) fejezik ki, és minél nagyobb az érték, annál jobb az impedancia illesztés. A magas visszaverődés szintén adatvesztéshez és a hálózati teljesítmény romlásához vezethet.

Késleltetés és késleltetési szórás (delay and delay skew)

A késleltetés (propagation delay) azt az időt méri, amíg a jel végigfut a kábelen. Ez nano másodpercben (ns) van kifejezve, és közvetlenül arányos a kábel hosszával és az NVP értékével. A késleltetési szórás (delay skew) az egyes érpárok közötti késleltetés különbségét mutatja. Mivel az UTP kábelekben az érpárok eltérő sodrási rátával rendelkeznek, a jelek nem feltétlenül érkeznek meg pontosan egyszerre a kábel végére. A késleltetési szórás azt méri, hogy a leggyorsabb és a leglassabb érpár között mekkora a különbség. A nagy késleltetési szórás problémákat okozhat a nagy sebességű hálózatokban (pl. Gigabit Ethernet), ahol az adatok több érpáron keresztül párhuzamosan kerülnek továbbításra. Ha az érpárok jelei túl nagy eltéréssel érkeznek, az adatok hibásan értelmeződhetnek. A szabványok szigorú határértékeket írnak elő a késleltetési szórásra.

Impedancia mérés (impedance measurement)

Bár a visszaverődési veszteség is utal az impedancia problémákra, egyes fejlettebb teszterek közvetlenül is képesek mérni a kábel jellemző impedanciáját különböző frekvenciákon. Az UTP kábelek névleges impedanciája általában 100 Ohm. Az impedancia ingadozása a kábel mentén, vagy a csatlakozóknál fellépő impedancia-eltérések jelentősen ronthatják a jelminőséget. A mérés segít azonosítani azokat a szakaszokat, ahol a kábel minősége nem megfelelő, vagy ahol a csatlakozók nem illeszkednek tökéletesen az impedancia szempontjából.

PoE (Power over Ethernet) tesztelés

A PoE technológia lehetővé teszi, hogy az adatátvitel mellett az elektromos áram is áthaladjon az Ethernet kábelen, így az IP kamerák, VoIP telefonok, vezeték nélküli hozzáférési pontok és más hálózati eszközök tápellátása egyetlen kábelen keresztül megoldható. Az UTP teszterek PoE funkciója ellenőrzi:

• PoE jelenléte: Detektálja, hogy van-e PoE feszültség a kábelen.
• PoE típus: Azonosítja a PoE szabványt (pl. 802.3af, 802.3at – PoE+, 802.3bt – PoE++), ami a maximális leadható teljesítményt jelzi.
• Feszültség és áramerősség mérés: Megméri az aktuális feszültséget és áramerősséget, így kiszámítható az elérhető teljesítmény.
• Terheléses teszt: Egyes teszterek képesek szimulált terhelést generálni, hogy ellenőrizzék, a PoE forrás képes-e elegendő energiát biztosítani az eszköz számára.

A PoE tesztelés kulcsfontosságú a kompatibilitási problémák és a tápellátási hibák elkerüléséhez, amelyek gyakori okai a hálózati eszközök hibás működésének.

Ezek a mérési funkciók együttesen biztosítják, hogy a hálózati szakemberek átfogó képet kapjanak a kábelezési infrastruktúra állapotáról, és pontosan azonosíthassák a problémák forrását. A certifikáló teszterek az összes fenti mérést elvégzik, és részletes jelentéseket készítenek a szabványoknak való megfelelésről.

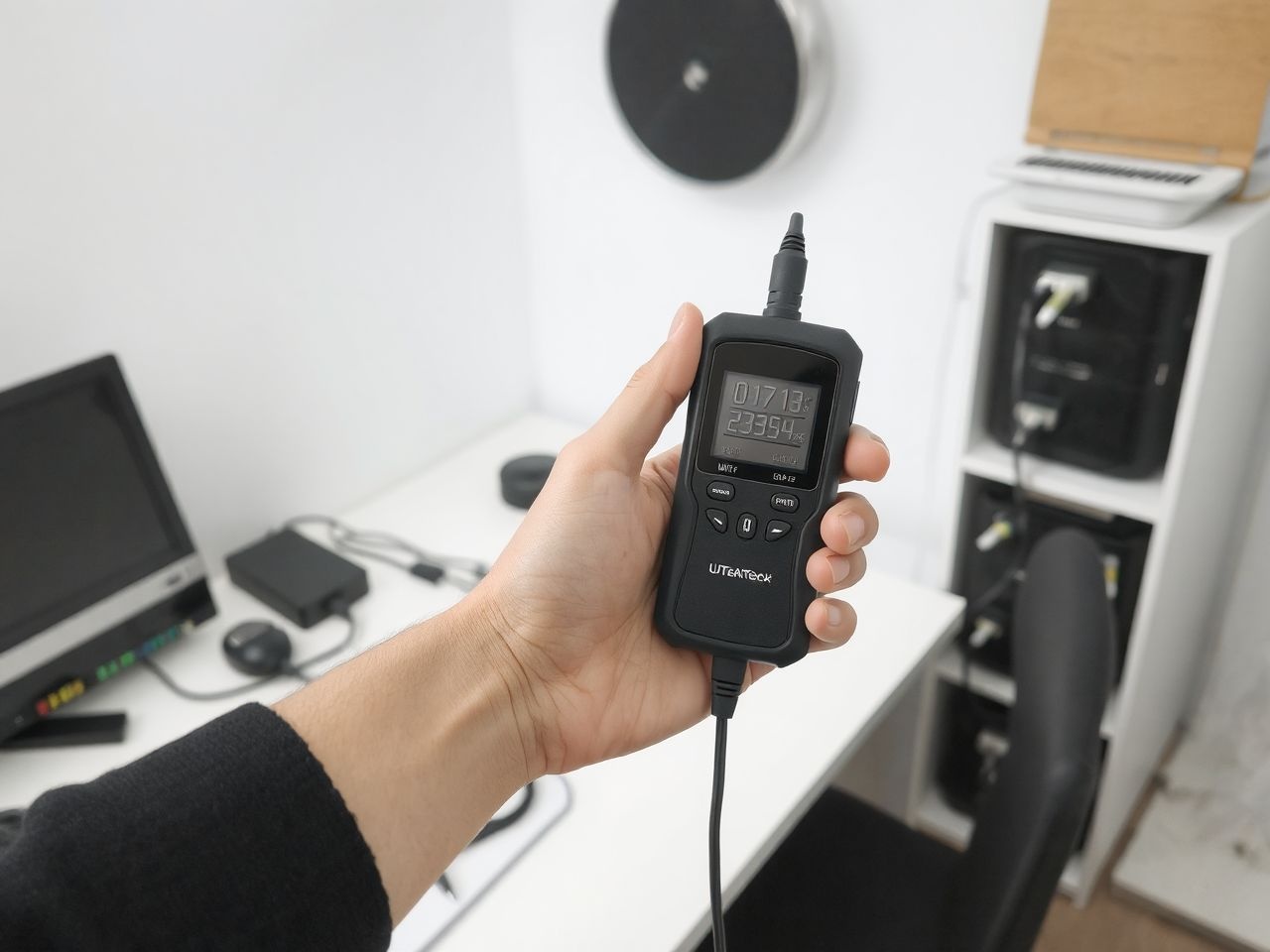

A megfelelő UTP teszter kiválasztása

A piacon elérhető UTP teszterek széles választéka miatt a megfelelő eszköz kiválasztása kihívást jelenthet. A döntés meghozatalakor számos tényezőt kell figyelembe venni, hogy az eszköz a lehető legjobban illeszkedjen a felhasználási célhoz és a költségvetéshez. Egy jól megválasztott teszter hosszú távon megtérülő befektetés, amely növeli a hatékonyságot és a hálózati megbízhatóságot.

Felhasználási terület és elvárások

Első és legfontosabb szempont a felhasználási terület. Más típusú teszterre van szüksége egy otthoni felhasználónak, egy kisvállalkozásnak, egy nagyvállalati rendszergazdának vagy egy adatközponti mérnöknek.

• Otthoni vagy kisvállalati felhasználás: Egyszerű folytonosságmérő vagy alapvető kábelvizsgáló elegendő lehet. Ezek az eszközök gyorsan azonosítják a szakadásokat, rövidzárlatokat, felcserélt vagy keresztezett szálakat, és gyakran kábelhosszt is mérnek. A költségvetés általában szűkös, így az olcsóbb, de megbízható megoldások preferáltak.
• Közepes és nagyvállalati hálózatok: Itt már a fejlettebb kábelvizsgálók vagy a belépő szintű minősítők jöhetnek szóba. Szükség van a TDR alapú hosszmérésre, a split pair hibák detektálására, és gyakran a PoE tesztelésre is. A megbízható hibakeresés és a pontos diagnosztika kulcsfontosságú.
• Adatközpontok és kritikus infrastruktúrák: Ebben a környezetben kizárólag a hálózati minősítők (certifiers) jöhetnek számításba. Ezek az eszközök képesek az összes szabványos paraméter (csillapítás, áthallás, visszaverődés, késleltetési szórás) mérésére, és részletes, hitelesített jelentéseket készítenek. A magasabb kategóriájú kábelek (Cat6A, Cat7, Cat8) minősítése elengedhetetlen a 10 Gigabit Ethernet és annál gyorsabb hálózatokhoz.

Költségvetés

A költségvetés természetesen meghatározó tényező. Az egyszerű folytonosságmérők néhány ezer forinttól indulnak, míg a professzionális minősítő teszterek ára több millió forint is lehet. Fontos, hogy ne csak az eszköz árát nézzük, hanem a hosszú távú megtérülést is. Egy drágább, de pontosabb és megbízhatóbb teszter kevesebb hibaelhárítási időt, kevesebb hálózati leállást és magasabb ügyfél-elégedettséget eredményezhet.

Szükséges funkciók

Térképezzük fel, pontosan milyen funkciókra van szükségünk.

• Szükséges-e kábelhossz mérés?
• Fontos-e a split pair hibák azonosítása?
• PoE eszközöket használunk? Akkor elengedhetetlen a PoE tesztelési funkció.
• Nagy sebességű hálózatokat telepítünk (1GbE, 10GbE)? Akkor a jelminőségi paraméterek (csillapítás, áthallás, késleltetési szórás) mérése kritikus.
• Szükséges-e hivatalos minősítési jelentéseket készíteni? Akkor certifikáló teszterre van szükség.
• Esetleg optikai kábelek tesztelésére is szükség lehet? Egyes teszterek modulárisan bővíthetők optikai funkciókkal.

Hordozhatóság és robusztusság

A hordozhatóság és robusztusság szintén fontos szempont. A terepen dolgozó hálószerelőknek olyan eszközre van szükségük, amely ellenáll a fizikai behatásoknak, pornak, nedvességnek, és könnyen szállítható. Egy masszív burkolat, gumírozott védelem és egy praktikus hordtáska mind hozzájárulnak az eszköz élettartamához és a kényelmes munkavégzéshez. Az akkumulátor élettartama is kritikus, különösen, ha nincs könnyű hozzáférés áramforráshoz.

Szoftveres támogatás és riportolási képességek

A modern teszterek gyakran rendelkeznek szoftveres támogatással, amely lehetővé teszi a mérési adatok számítógépre történő feltöltését, elemzését és professzionális riportok készítését. Ez különösen fontos a minősítő teszterek esetében, ahol a dokumentáció elengedhetetlen. A szoftveres felületen lehetőség van a teszteredmények tárolására, összehasonlítására és prezentálására, ami nagyban megkönnyíti a projektdokumentációt és az ügyfelek felé történő elszámolást.

Kalibráció és szerviz

Egy professzionális teszter esetében a kalibráció és a szerviz lehetősége is lényeges. A pontos mérésekhez rendszeres kalibrációra lehet szükség, amit a gyártó vagy egy hitelesített szervizpartner végez. Ellenőrizze a garanciális feltételeket, a pótalkatrész-ellátást és a technikai támogatást, mielőtt nagyobb értékű eszközt vásárolna. Egy megbízható gyártó hosszú távú támogatást nyújt termékeihez.

Összefoglalva, a megfelelő UTP teszter kiválasztása alapos mérlegelést igényel. Ne csak az árat nézzük, hanem a funkcionalitást, a megbízhatóságot, a tartósságot és a hosszú távú támogatást is. Egy jól megválasztott eszköz nem csupán egy kiadás, hanem egy befektetés a hatékony és megbízható hálózati infrastruktúrába.

Gyakori hibák és azok diagnosztizálása UTP teszterrel

A hálózati kábelezés során számos hiba merülhet fel, amelyek jelentősen ronthatják a teljesítményt, vagy teljesen meghiúsíthatják a kommunikációt. Az UTP teszterek célja pontosan ezeknek a hibáknak az azonosítása, lehetővé téve a gyors és hatékony hibaelhárítást. Ismerjük meg a leggyakoribb hibákat és azok diagnosztizálását.

Rossz csatlakozók (improper terminations)

A leggyakoribb problémák forrása a nem megfelelő csatlakozó krimpelés. Ez magában foglalhatja a rosszul meghúzott, laza érintkezőket, a túlzottan lecsupaszított vezetékeket, amelyek rövidzárlatot okozhatnak, vagy a nem eléggé lecsupaszított vezetékeket, amelyek nem érintkeznek megfelelően.

• Diagnózis UTP teszterrel: A folytonosság teszt azonnal jelzi a nyitott áramkört (ha egy érintkező nem csatlakozik) vagy a rövidzárlatot (ha két vezeték érintkezik). A fejlettebb teszterek a TDR funkcióval meg is tudják mondani a hiba pontos távolságát a csatlakozótól, ami segít azonosítani, hogy a hiba a patch panelnél, a fali aljzatnál vagy a kábel végénél van-e. A split pair hibák is gyakran a rossz krimpelés következményei, ezeket a fejlettebb teszterek a párosítási séma ellenőrzésével detektálják.

Sérült kábelek (damaged cables)

A kábelek fizikai sérülései – mint például a megtörés, becsípődés, meghúzás vagy a szigetelés sérülése – szintén gyakori okai a hálózati problémáknak.

• Diagnózis UTP teszterrel: Egy szakadt kábel (nyitott áramkör) vagy egy rövidzárlat (ha a szigetelés sérülése miatt két vezeték érintkezik) könnyen azonosítható a folytonosság teszttel. A TDR funkció itt is felbecsülhetetlen értékű, mivel pontosan megmutatja a sérülés helyét a kábel hossza mentén. Ez különösen hasznos falban vagy padlóban futó kábelek esetén, ahol a vizuális ellenőrzés lehetetlen.

Környezeti interferencia (EMI/RFI)

Az elektromágneses interferencia (EMI) és a rádiófrekvenciás interferencia (RFI) külső forrásokból származó zaj, amely ronthatja a kábelen továbbított jelek minőségét. Ilyen források lehetnek a nagyfeszültségű vezetékek, neonvilágítás, elektromos motorok, mikrohullámú sütők, vagy akár a rosszul földelt berendezések.

• Diagnózis UTP teszterrel: Bár az UTP teszterek nem közvetlenül mérik az EMI/RFI-t, az áthallás (NEXT, FEXT) és a visszaverődési veszteség (return loss) mérése utalhat a külső zajra. Ha ezek az értékek rosszabbak a szabványos határértékeknél, és a kábel egyébként fizikailag rendben van, akkor valószínűsíthető a külső interferencia. Ezen felül a jel/zaj arány (SNR) mérésére is képesek lehetnek a fejlettebb minősítő teszterek, ami közvetlenebbül jelzi a zajszintet.

Hosszúság túllépése

Az Ethernet szabványok szigorúan meghatározzák a maximális kábelhosszt (általában 100 méter réz kábelezés esetén). A hosszabb kábelek jelentősen megnövelik a jelcsillapítást és a késleltetést.

• Diagnózis UTP teszterrel: A kábelhossz mérés azonnal megmutatja, ha a kábel túllépi a megengedett maximális hosszt. Ha a kábel hossza túl nagy, a csillapítás és a késleltetés mérése is valószínűleg rossz értékeket fog mutatni, jelezve a probléma súlyosságát.

Nem megfelelő kábelkategória

A különböző hálózati sebességekhez különböző kábelkategóriákra van szükség (pl. Cat5e a Gigabit Ethernethez, Cat6A a 10 Gigabit Ethernethez). Egy alacsonyabb kategóriájú kábel használata a tervezettnél nagyobb sebességű hálózathoz teljesítményproblémákat okoz.

• Diagnózis UTP teszterrel: A minősítő teszterek nemcsak a kábel fizikai paramétereit mérik, hanem összehasonlítják azokat a kiválasztott szabvány (pl. Cat6A) határértékeivel. Ha egy Cat5e kábelt próbálunk Cat6A-ként minősíteni, a teszter a csillapítás, áthallás és egyéb paraméterek alapján azonnal hibát jelez.

Hibás patch kábelek

A patch kábelek gyakran vannak kitéve fizikai igénybevételnek, és könnyebben sérülnek, mint a falban futó kábelek. Egy rossz minőségű vagy sérült patch kábel az egész hálózat teljesítményét ronthatja.

• Diagnózis UTP teszterrel: A patch kábelek tesztelése ugyanúgy történik, mint a fali kábeleké. A folytonosság, hossz, és a fejlettebb teszterekkel a jelminőségi paraméterek mérése segít azonosítani a hibás patch kábeleket. Érdemes rendszeresen ellenőrizni a kritikus patch kábeleket, különösen, ha időszakos hálózati problémák jelentkeznek.

Az UTP teszterek a hálózati problémák diagnosztizálásának elsődleges eszközei. A pontos mérések és a részletes hibajelzések lehetővé teszik a szakemberek számára, hogy gyorsan megtalálják a probléma forrását és hatékonyan elhárítsák azt, minimalizálva ezzel a hálózati leállásokat és a karbantartási költségeket.

Lépésről lépésre: Az UTP teszter használata a gyakorlatban

Az UTP teszter hatékony használata a gyakorlatban nem igényel bonyolult szakértelmet, de némi odafigyelést és módszerességet igen. A következő lépések segítenek a pontos és megbízható mérések elvégzésében, legyen szó egy új kábelezési rendszer telepítéséről vagy egy meglévő hálózat hibaelhárításáról.

1. Előkészületek: A kábel azonosítása és tisztaság

Mielőtt bármilyen tesztet végeznénk, alapvető fontosságú a kábel azonosítása. Győződjünk meg róla, hogy pontosan azt a kábelt teszteljük, amelyet szeretnénk. Használjunk címkéket vagy feliratozást a kábel mindkét végén.
Ezután ellenőrizzük a csatlakozók tisztaságát. A por, szennyeződés vagy oxidáció ronthatja az érintkezést és hibás mérési eredményekhez vezethet. Szükség esetén tisztítsuk meg a csatlakozókat sűrített levegővel vagy egy speciális tisztító spray-vel. Győződjünk meg róla, hogy a kábelen nincsenek látható fizikai sérülések, mint például megtörések vagy éles hajlítások, amelyek befolyásolhatják a mérést.

2. A teszter beállítása

Kapcsoljuk be az UTP tesztert. A fejlettebb modelleken először ki kell választani a tesztelni kívánt kábelkategóriát (pl. Cat5e, Cat6, Cat6A), valamint a tesztelési szabványt (pl. TIA/EIA-568-C). Ez biztosítja, hogy a teszter a megfelelő határértékekkel hasonlítsa össze a mérési eredményeket. Ha a teszter képes az NVP (Nominal Velocity of Propagation) beállítására, győződjünk meg róla, hogy az megfelel-e a kábel gyártója által megadott értéknek a pontos hosszmérés érdekében. Csatlakoztassuk a fő egységet a kábel egyik végéhez, a távoli egységet (remote unit) pedig a másik végéhez. Ügyeljünk a stabil és megfelelő csatlakozásra.

3. Mérés indítása és eredmények értelmezése

Indítsuk el a tesztet a teszter megfelelő gombjának megnyomásával. Az eszköz elkezdi a beállított méréseket. A teszt befejezése után a kijelzőn megjelennek az eredmények.

• Folytonosság teszt: Ellenőrizzük a vezetékpárok állapotát. Ha valahol “OPEN” (szakadás) vagy “SHORT” (rövidzárlat) feliratot látunk, az hibát jelez. Figyeljünk a “SPLIT PAIR” (osztott pár) hibára is, ami a rossz érpárosításra utal.
• Kábelhossz: Ellenőrizzük, hogy a mért hossz megfelel-e a tervezettnek és a szabványos maximális hossznak.
• Jelminőségi paraméterek (certifikáló teszterek esetén): Nézzük meg a csillapítás, áthallás, visszaverődési veszteség és késleltetési szórás értékeket. A teszter általában “PASS” (megfelelt) vagy “FAIL” (nem felelt meg) jelzést ad az egyes paraméterekre, a kiválasztott szabvány határértékei alapján. Ha “FAIL” eredményt kapunk, a teszter általában jelzi a hiba típusát és a hiba helyét (távolságát a kábel elejétől).

4. Jelentéskészítés (certifikáló teszterek esetén)

A professzionális minősítő teszterek lehetővé teszik a mérési eredmények mentését és számítógépre történő exportálását. Használjuk a gyártó által biztosított szoftvert a részletes jelentések elkészítéséhez. Ezek a jelentések tartalmazzák az összes mért paramétert, a szabványos határértékeket, a kábel azonosítóját, a teszt dátumát és a tesztelő nevét. A jelentések elengedhetetlenek a projektdokumentációhoz, a garanciális igények érvényesítéséhez és az ügyfél felé történő igazoláshoz.

5. Tippek a pontos méréshez

• Stabil csatlakozás: Mindig győződjünk meg róla, hogy a teszter és a kábel közötti csatlakozás szoros és stabil. A laza csatlakozások hibás eredményekhez vezethetnek.
• Kábel azonosítása: Kétszer is ellenőrizzük, hogy a megfelelő kábelt teszteljük, különösen, ha sok kábel fut egymás mellett.
• Környezeti tényezők: Vegyük figyelembe a környezeti tényezőket. A szélsőséges hőmérséklet vagy a nagy elektromágneses zajforrások befolyásolhatják a mérést.
• Rendszeres kalibráció: A professzionális tesztereket rendszeresen kalibráltatni kell a gyártó vagy egy hitelesített szerviz által a pontosság megőrzése érdekében.
• Hibaelhárítás: Ha egy hibaüzenetet kapunk, ne csak elfogadjuk, hanem próbáljuk meg érteni annak okát. A teszter által jelzett hiba távolsága kulcsfontosságú információ a probléma fizikai helyének megtalálásához.

Az UTP teszter gyakorlati használata során a precizitás és a módszeresség kulcsfontosságú. A fenti lépések betartásával a hálószerelők biztosíthatják, hogy a hálózati kábelezés optimálisan működjön, és megfeleljen a legszigorúbb szabványoknak is.

Továbbfejlesztett hibakeresési stratégiák hálózati szakembereknek

Az UTP teszterek alapvető eszközök a kábelezési hibák azonosításában, de a modern hálózatok komplexitása gyakran megköveteli a továbbfejlesztett hibakeresési stratégiák alkalmazását. A tapasztalt hálózati szakemberek nem csupán a teszter eredményeire támaszkodnak, hanem szélesebb körű megközelítést alkalmaznak a problémák gyors és hatékony megoldására.

Rendszeres ellenőrzések és proaktív karbantartás

A legjobb hibaelhárítás a hibák megelőzése. A rendszeres ellenőrzések – különösen a kritikus hálózati szakaszokon – segítenek azonosítani a potenciális problémákat, még mielőtt azok komoly fennakadásokat okoznának. Ez magában foglalja a kábelek fizikai állapotának vizuális ellenőrzését, a csatlakozók tisztaságának és épségének vizsgálatát, valamint az időszakos tesztelést az UTP teszterrel. Egy proaktív karbantartási ütemterv jelentősen csökkentheti a váratlan leállások számát és az ezzel járó költségeket.

Dokumentáció fontossága

A részletes és naprakész dokumentáció felbecsülhetetlen értékű a hibaelhárítás során. Ez magában foglalja a hálózati topológia rajzait, a kábelezési sémákat, a kábelek címkézését, a korábbi teszteredményeket és a változásnaplókat. Ha egy probléma felmerül, a dokumentáció segítségével gyorsan azonosítható a hibás szakasz vagy komponens, és összehasonlíthatók a jelenlegi mérési eredmények a korábbi, működő állapotban mért adatokkal. Egy jól dokumentált hálózatban a hibakeresés sokkal gyorsabb és egyszerűbb.

Több eszköz kombinálása

Bár az UTP teszterek rendkívül sokoldalúak, néha szükség lehet más diagnosztikai eszközök bevetésére is a probléma teljes feltárásához.

• Hálózati analizátorok (packet sniffers): Ezek az eszközök a hálózati forgalmat figyelik, és segítenek azonosítani a protokollszintű hibákat, a lassú válaszidőket, a csomagvesztést vagy a hibásan konfigurált eszközöket. Ha az UTP teszter “PASS” eredményt ad, de a hálózat mégis lassú, egy hálózati analizátor mélyebb betekintést nyújthat.
• Optikai szálas teszterek: Ha a hálózat optikai szálakat is tartalmaz, speciális optikai teszerekre (pl. OTDR, optikai teljesítménymérő) van szükség azok állapotának ellenőrzéséhez.
• Wi-Fi analizátorok: Vezeték nélküli hálózati problémák esetén a Wi-Fi analizátorok segítenek az interferencia forrásainak azonosításában, a jelerősség mérésében és a csatornakonfliktusok felderítésében.

A különböző eszközök kombinált használata átfogóbb képet ad a hálózat állapotáról, és segít a rétegzett hibák azonosításában.

Szoftveres diagnosztikai eszközök

A hardveres teszterek mellett számos szoftveres diagnosztikai eszköz is rendelkezésre áll.

• Ping és Traceroute: Ezek az alapvető parancssori eszközök segítenek ellenőrizni az IP-kapcsolatot és az útvonalat a hálózaton belül.
• IP szkenner: Segít azonosítani a hálózaton lévő eszközöket és azok IP-címeit.
• Port szkenner: Ellenőrzi, hogy mely portok vannak nyitva egy adott eszközön, ami hasznos lehet biztonsági auditok során vagy szolgáltatás elérhetőségének ellenőrzésekor.
• Hálózati monitorozó szoftverek (NMS): Ezek a rendszerek valós időben figyelik a hálózati eszközök állapotát, a forgalmat és a teljesítményt, riasztásokat küldve probléma esetén.

A szoftveres eszközök kiegészítik a fizikai réteg tesztelését, és segítenek a magasabb rétegbeli problémák feltárásában.

Esettanulmányok és gyakorlati példák

A tapasztalat a legjobb tanítómester. A szakemberek gyakran tanulnak a korábbi hibaelhárítási eseteikből.

Egy másik példa: egy split pair hiba, amit egy egyszerű folytonosságmérő nem detektált, de a fejlettebb UTP teszter igen, drámaian javította a hálózati sebességet a hiba kijavítása után. Az ilyen gyakorlati tapasztalatok és az esettanulmányok elemzése segít a szakembereknek felismerni a hasonló mintákat és gyorsabban reagálni a jövőbeli problémákra.

A továbbfejlesztett hibakeresési stratégiák magukban foglalják a módszeres megközelítést, a megfelelő eszközök kiválasztását és a tapasztalatok felhasználását. Az UTP teszter egy kulcsfontosságú eleme ennek a stratégiának, de a modern hálózati környezetben a sikeres hibaelhárításhoz ennél átfogóbb tudásra és eszköztárra van szükség.

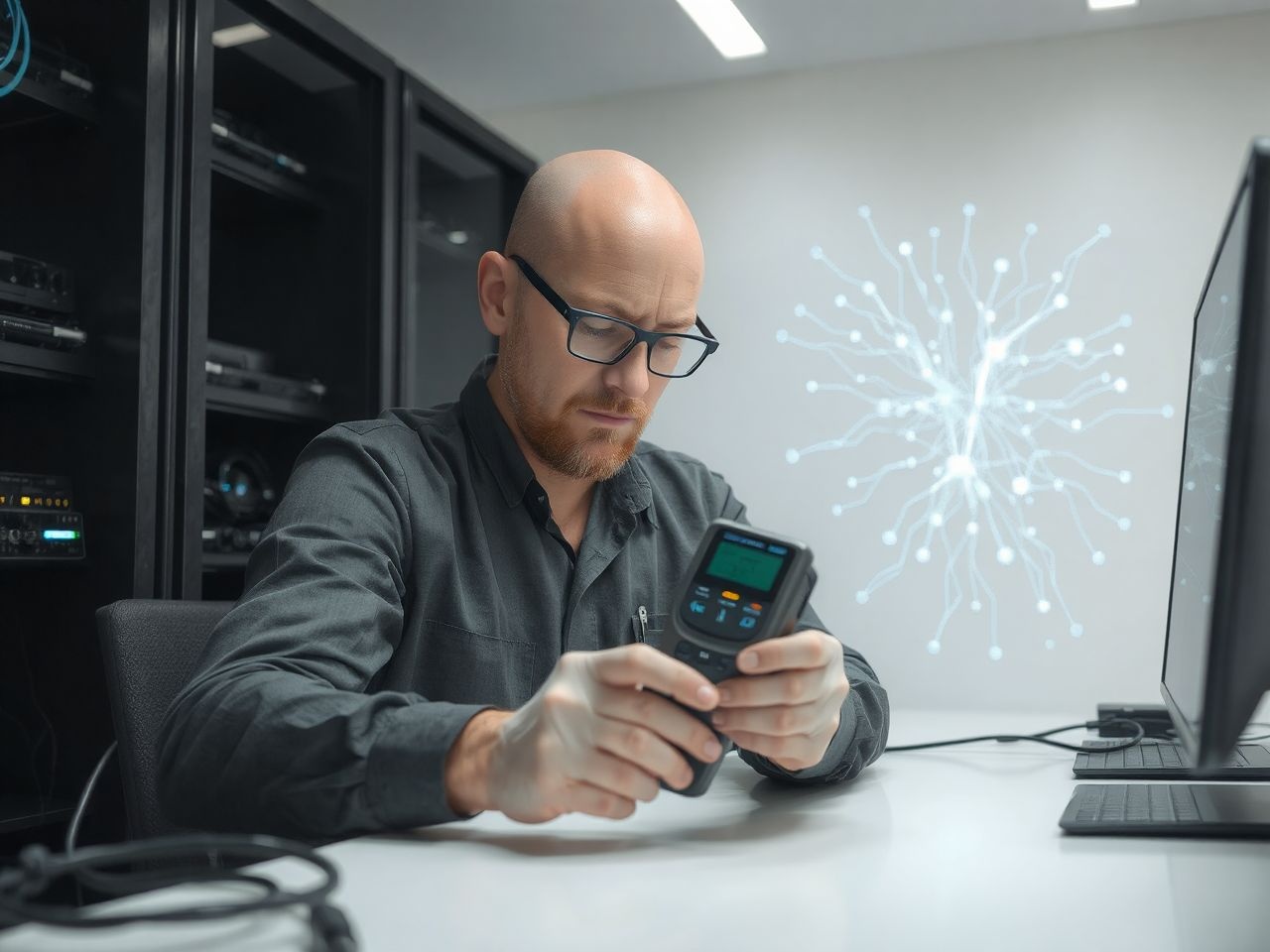

Az UTP teszterek jövője és a hálózati technológiák fejlődése

A hálózati technológiák folyamatosan fejlődnek, és ezzel együtt az UTP teszterek is kénytelenek lépést tartani az új kihívásokkal. A jövőben még nagyobb sebességű, megbízhatóbb és intelligensebb tesztelő eszközökre lesz szükség, amelyek képesek kezelni az egyre komplexebb hálózati infrastruktúrákat és alkalmazásokat.

Magasabb kategóriájú kábelek és sebességek

A Cat. 6A, Cat. 7 és Cat. 8 kábelek elterjedésével, amelyek a 10 Gigabit Ethernet (10GbE), 25 Gigabit Ethernet (25GbE) és 40 Gigabit Ethernet (40GbE) hálózatokat támogatják, az UTP tesztereknek is képesnek kell lenniük ezeknek a kábeleknek a minősítésére. Ez azt jelenti, hogy a tesztereknek sokkal magasabb frekvenciatartományban kell mérniük a csillapítást, áthallást és más paramétereket, valamint szigorúbb szabványoknak kell megfelelniük. A jövő teszterei még pontosabb, szélesebb sávszélességű mérőfejekkel és jelfeldolgozó képességekkel rendelkeznek majd.

PoE++ és az egyre növekvő teljesítményigény

A Power over Ethernet (PoE) technológia fejlődése a 802.3bt szabvánnyal (PoE++) lehetővé teszi, hogy akár 90-100 Watt teljesítményt is továbbítsunk egyetlen Ethernet kábelen keresztül. Ez új kihívásokat támaszt a kábelezéssel szemben, például a hőtermelés és az áramveszteség szempontjából. A jövő UTP teszterei még részletesebb PoE tesztelési funkciókat kínálnak majd, beleértve a hőmérséklet-mérést, a terheléses teszteket magasabb teljesítményen, és a kábelek áramterhelhetőségének ellenőrzését a hosszú távú megbízhatóság érdekében.

Vezeték nélküli integráció és felhőalapú szolgáltatások

A modern teszterek már most is kínálnak vezeték nélküli (Wi-Fi, Bluetooth) csatlakozási lehetőségeket, amelyek lehetővé teszik az adatok valós idejű feltöltését felhőalapú platformokra vagy mobileszközökre. A jövőben ez a trend erősödni fog. A teszteredmények azonnal szinkronizálhatók lesznek a központi adatbázisokkal, ami megkönnyíti a csapatmunka, a projektmenedzsment és a hálózati dokumentáció kezelését. A felhőalapú elemzések és a prediktív karbantartási algoritmusok is egyre inkább elterjednek, segítve a hibák előrejelzését a mérési adatok alapján.

AI és automatizált diagnosztika

A mesterséges intelligencia (AI) és a gépi tanulás beépítése az UTP teszterekbe forradalmasíthatja a hibakeresést. Az AI-alapú rendszerek képesek lesznek elemezni a komplex mérési adatokat, felismerni a mintázatokat és sokkal pontosabban diagnosztizálni a hibákat, mint a hagyományos algoritmusok. Az automatizált diagnosztika nem csupán a hiba típusát és helyét jelzi, hanem javaslatokat is tehet a kijavításra, sőt, akár a hálózati konfiguráció optimalizálására is. Ez jelentősen csökkentheti a hibaelhárítás idejét és a szükséges szakértelem szintjét.

Moduláris felépítés és bővíthetőség

A jövő teszterei valószínűleg még inkább moduláris felépítésűek lesznek, lehetővé téve a felhasználók számára, hogy szükség szerint bővítsék az eszköz képességeit. Ez magában foglalhatja az optikai szálas tesztmodulokat, a Wi-Fi analizátorokat, a hálózati forgalom elemző modulokat vagy akár az IoT (Internet of Things) eszközök tesztelésére szolgáló kiegészítőket. Ez a rugalmasság biztosítja, hogy az eszköz hosszú távon is releváns maradjon a gyorsan változó technológiai környezetben.

Az UTP teszterek a hálózati szakemberek megbízható partnerei maradnak a jövőben is, de folyamatosan alkalmazkodniuk kell az új szabványokhoz, technológiákhoz és elvárásokhoz. Az innovációk, mint az AI, a felhőintegráció és a moduláris bővíthetőség, még hatékonyabbá és intelligensebbé teszik ezeket az eszközöket, biztosítva a digitális infrastruktúra megbízható működését a következő generációk számára is.
