Tranzisztor működés – Egyszerű és érthető magyarázat videóval kezdőknek

A modern technológia alapkövei közül kevesen ismerik olyan alaposan a tranzisztort, mint amennyire az megérdemelné. Pedig ez a parányi alkatrész forradalmasította a 20. századot, és mára nélkülözhetetlen részévé vált szinte minden elektronikus eszköznek, amit nap mint nap használunk. Gondoljunk csak okostelefonjainkra, számítógépeinkre, televízióinkra, vagy akár az autók bonyolult vezérlőrendszereire. Mindegyikben trillió számra dolgoznak ezek a kis “kapcsolók” és “erősítők”. Cikkünk célja, hogy a tranzisztor működését a lehető legegyszerűbben és legérthetőbben magyarázza el, akár egy videó szemléletességével, lépésről lépésre haladva, hogy bárki, aki érdeklődik az elektronika iránt, megértse ennek a csodálatos találmánynak a lényegét.

Az elektronika világa elsőre bonyolultnak tűnhet, tele ismeretlen fogalmakkal és áramköri rajzokkal. Azonban a tranzisztor megértése egyfajta kulcsot ad a kezünkbe, amellyel számos más elektronikus jelenség is értelmezhetővé válik. Képzeljük el, hogy a tranzisztor egy apró vízcsap, amely képes szabályozni a rajta átfolyó víz (azaz az áram) mennyiségét, vagy akár teljesen elzárni azt. Ez a kép segít vizualizálni a két legfontosabb funkcióját: a kapcsolóként és az erősítőként való működést. Merüljünk el együtt a félvezetők izgalmas világában, és fedezzük fel, hogyan működik ez a zseniális alkatrész, amely megváltoztatta a világot.

Az elektronika forradalma és a tranzisztor születése

Mielőtt mélyebben belemerülnénk a tranzisztor működésének rejtelmeibe, érdemes röviden áttekinteni, honnan is jött ez az alkatrész, és miért volt annyira forradalmi. A 20. század elején az elektronikus áramkörök még vákuumcsövekre épültek. Ezek az üvegcsövek, bár lehetővé tették az elektronikus jelek erősítését és kapcsolását, hatalmasak, törékenyek, sok energiát fogyasztottak és rendkívül forrók voltak. Egy korai számítógép, mint az ENIAC, egy egész szobát foglalt el, és tízezernél is több vákuumcsövet tartalmazott.

A változást a félvezető fizika területén elért áttörések hozták el. A Bell Labs kutatói, John Bardeen, Walter Brattain és William Shockley, 1947-ben mutatták be az első működő pontkontaktus tranzisztort. Ez a találmány alapjaiban változtatta meg az elektronikai ipart. Kisebb volt, megbízhatóbb, kevesebb energiát fogyasztott és sokkal tartósabb volt, mint a vákuumcsövek. Ezért a munkáért 1956-ban Nobel-díjat kaptak, és ezzel kezdetét vette a mikroelektronika korszaka.

„A tranzisztor találmánya nem csupán egy új alkatrész volt; egy új korszak kezdetét jelentette, amelyben az információ feldolgozása és továbbítása soha nem látott mértékben felgyorsult és elérhetővé vált.”

A tranzisztor megjelenése tette lehetővé a személyi számítógépek, mobiltelefonok és az internet robbanásszerű fejlődését. Ez az apró eszköz tette valósággá az integrált áramkörök (IC-k) létrehozását, ahol milliárdnyi tranzisztor fér el egyetlen szilíciumlapkán. Ez a folyamatos miniatürizálás és teljesítménynövelés az, amit ma is Moore törvényeként ismerünk.

Miért olyan fontos a tranzisztor?

A tranzisztor fontosságát nehéz túlbecsülni. Két alapvető funkciója miatt vált az elektronika univerzális építőkövévé:

1. Kapcsolóként működés: A tranzisztor képes az áramot be- és kikapcsolni, mint egy digitális kapcsoló. Ez az alapja minden digitális elektronikának, a számítógépek bináris logikájának (0 és 1). Gondoljunk bele: minden egyes bit, amit egy processzor feldolgoz, egy tranzisztor állapotát jelenti – vagy vezet, vagy nem vezet.
2. Erősítőként működés: A tranzisztor képes egy kis bemeneti jelet (áramot vagy feszültséget) felhasználni egy sokkal nagyobb kimeneti jel szabályozására. Ez teszi lehetővé például a rádiójelek, a hang vagy más analóg jelek felerősítését, hogy hallhatóvá vagy láthatóvá váljanak.

Ezek a képességek teszik lehetővé, hogy a tranzisztorokból építsünk fel memóriákat, processzorokat, kommunikációs rendszereket és gyakorlatilag bármilyen modern elektronikus eszközt. A tranzisztor működésének megértése nélkülözhetetlen az elektronika alapjainak elsajátításához.

Alapvető fogalmak: Félvezetők és a dióda áttekintése

Ahhoz, hogy megértsük a tranzisztor működését, először meg kell ismerkednünk azokkal az anyagokkal, amelyekből készül: a félvezetőkkel. Az anyagokat elektromos vezetőképességük alapján három fő csoportba sorolhatjuk:

• Vezetők: Mint például a réz vagy az ezüst, amelyek könnyedén engedik át az elektromos áramot. Sok szabad elektronjuk van.
• Szigetelők: Mint az üveg vagy a műanyag, amelyek szinte egyáltalán nem vezetik az áramot. Elektronjaik szorosan kötöttek.
• Félvezetők: Mint a szilícium vagy a germánium, amelyek vezetőképessége a vezetők és a szigetelők között helyezkedik el. Vezetőképességüket külső hatásokkal (hőmérséklet, fénnyel való megvilágítás, szennyezés) lehet befolyásolni. Ez a tulajdonság teszi őket annyira különlegessé és hasznossá az elektronikában.

Mi az a félvezető? N-típus és P-típus

A tiszta szilícium önmagában nem túl jó vezető. Azonban ha apró mennyiségű szennyezőanyagot (ún. adalékot) adunk hozzá, drámaian megváltozik a vezetőképessége. Ezt a folyamatot adalékolásnak vagy dópolásnak nevezzük. Két fő típusa van az adalékolt félvezetőknek:

• N-típusú félvezető: Negatív típusú. Ezt úgy hozzuk létre, hogy a szilíciumhoz olyan anyagot adunk (pl. foszfor, arzén), amelynek külső héján egy elektronnal több van, mint a szilíciumnak. Ez az extra elektron “szabadon” mozoghat az anyagban, így az N-típusú félvezetőben a negatív töltésű elektronok a többségi töltéshordozók.
• P-típusú félvezető: Pozitív típusú. Ezt úgy hozzuk létre, hogy a szilíciumhoz olyan anyagot adunk (pl. bór, gallium), amelynek külső héján egy elektronnal kevesebb van, mint a szilíciumnak. Ez a “hiányzó elektron” egy úgynevezett elektronhiányt, vagy lyukat hoz létre. A lyukak pozitív töltéshordozóként viselkednek, mert képesek befogadni egy elektront egy szomszédos atomtól, miközben maguk is “vándorolnak”. Így a P-típusú félvezetőben a pozitív töltésű lyukak a többségi töltéshordozók.

Ezek az N- és P-típusú félvezetők az alapjai minden modern félvezető eszköznek, beleértve a tranzisztorokat is.

A dióda, mint egyirányú szelep

Mielőtt a tranzisztorokra térnénk, érdemes megérteni a dióda működését, amely egy egyszerűbb félvezető eszköz. Egy dióda lényegében egy PN átmenetből áll, azaz egy P-típusú és egy N-típusú félvezető anyagból, amelyeket egymással érintkezésbe hoztak.

Amikor a dióda egyik oldalára pozitív, a másikra negatív feszültséget kapcsolunk (ezt hívjuk nyitóirányú előfeszítésnek), a P-oldali lyukak és az N-oldali elektronok elkezdenek egymás felé mozogni az átmenetnél, és áram folyik. A dióda ebben az esetben vezet.

Azonban ha a feszültséget megfordítjuk (záróirányú előfeszítés), a lyukak és az elektronok eltávolodnak az átmenettől, létrehozva egy kiürített réteget, ahol nincsenek szabad töltéshordozók. Ebben az esetben a dióda nem vezet áramot (vagy csak nagyon minimális szivárgó áramot). A dióda tehát egy egyirányú szelepként működik az elektromos áram számára, csak egy irányba engedi azt át. Ez a tulajdonság kulcsfontosságú a tranzisztorok működésének megértésében is, hiszen a tranzisztorok lényegében két egymáshoz kapcsolt diódaként is felfoghatók.

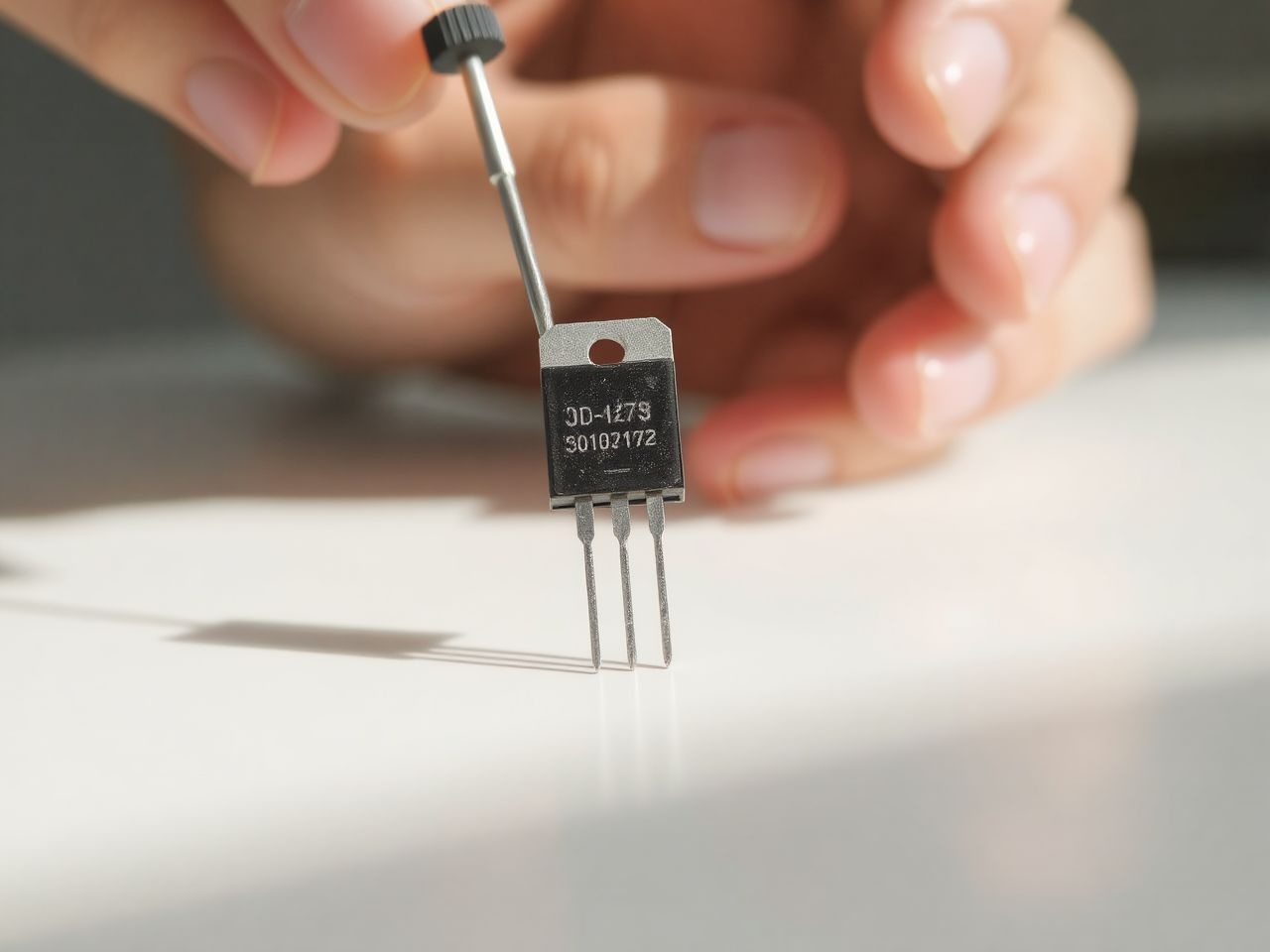

A bipoláris tranzisztor (BJT) – A kezdetek

A bipoláris tranzisztor, vagy röviden BJT (Bipolar Junction Transistor), volt az első széles körben elterjedt tranzisztortípus, és a mai napig rendkívül fontos az elektronikában. Nevét onnan kapta, hogy működésében kétféle töltéshordozó (elektronok és lyukak) is részt vesz.

Mi az a BJT? NPN és PNP szerkezet

A BJT-knek két fő típusa van, attól függően, hogy milyen sorrendben helyezkednek el bennük az N- és P-típusú félvezető rétegek:

• NPN tranzisztor: Két N-típusú réteg közé egy P-típusú réteg van beékelve. Ez a leggyakoribb típus.
• PNP tranzisztor: Két P-típusú réteg közé egy N-típusú réteg van beékelve. Ez lényegében az NPN tranzisztor tükörképe, és a működése is fordított polaritású.

Képzeljük el ezeket a rétegeket, mint egy “szendvicset”, ahol a középső réteg rendkívül vékony és enyhén adalékolt, a két külső réteg pedig vastagabb és erősebben adalékolt.

A BJT részei: Emitter, Bázis, Kollektor

Minden bipoláris tranzisztornak három lába, azaz elektródája van, amelyek mindegyike egy-egy félvezető réteghez csatlakozik:

• Emitter (E): Az a réteg, amelyből a töltéshordozók (elektronok NPN esetén, lyukak PNP esetén) “kibocsátódnak” a bázisba. Erősen adalékolt.
• Bázis (B): A középső, vékony, enyhén adalékolt réteg, amely a tranzisztor “vezérlőkapuja”. A rajta átfolyó kis áram szabályozza a kollektor-emitter áramot.
• Kollektor (C): Az a réteg, amely “begyűjti” az emitterből érkező töltéshordozókat. Közepesen adalékolt.

A BJT működésének megértéséhez kulcsfontosságú, hogy a bázis-emitter átmenet egy diódaként viselkedik, csakúgy, mint a bázis-kollektor átmenet. A különbség az, hogy a két dióda “háttal” van egymásnak, és a középső bázisréteg rendkívül vékony.

Hogyan működik az NPN tranzisztor? Részletes magyarázat

Most nézzük meg az NPN tranzisztor működését lépésről lépésre, mert ez a leggyakoribb típus. Képzeljünk el egy NPN tranzisztort, amelynek emittere (N) földre van kötve, a kollektora (N) egy ellenálláson keresztül pozitív feszültségre (pl. +5V), a bázisa (P) pedig egy másik ellenálláson keresztül egy vezérlő feszültségre.

A működés a bázisáramon alapul. Egy NPN tranzisztor akkor vezet áramot a kollektor és az emitter között, ha a bázisra pozitív feszültséget kapcsolunk az emitterhez képest, és ez a feszültség eléri a szilícium diódákra jellemző 0.7V-os küszöböt. Ez a feszültség nyitja a bázis-emitter diódát, és egy kis áram (I_B) kezd folyni az emitter felé.

Ez a kis bázisáram (I_B) a tranzisztor “vezérlője”. Amikor ez az áram folyik, az N-típusú emitterből elektronok áramlanak a P-típusú bázisba. Mivel a bázis nagyon vékony és enyhén adalékolt, a legtöbb elektron nem “talál” lyukat a bázisban, amivel rekombinálódhatna. Ehelyett a bázison keresztül “átjutnak” a kollektor felé, amelyet a pozitív kollektor-emitter feszültség vonz. Így egy sokkal nagyobb áram (I_C) folyik a kollektor és az emitter között.

A kulcsfontosságú összefüggés itt a béta (β), vagy más néven hFE, ami a tranzisztor áramerősítési tényezője. Ez megmondja, hányszor nagyobb a kollektoráram a bázisáramnál:

I_C = β * I_B

Ez azt jelenti, hogy egy kis bázisárammal egy sokkal nagyobb kollektoráramot tudunk vezérelni. Ez a tranzisztor működésének lényege, mint erősítő és kapcsoló.

Nyitott állapot (kapcsolóként)

Amikor a tranzisztort kapcsolóként használjuk, két állapotban működik:

Ha elegendően nagy bázisáramot adunk a tranzisztornak (pl. a bázisra egy magas logikai szintű feszültséget kapcsolunk), a tranzisztor telítésbe kerül. Ez azt jelenti, hogy a kollektor-emitter átmenet teljesen nyitottá válik, és a lehető legnagyobb áram folyik rajta keresztül, amit a külső áramkör (pl. egy terhelő ellenállás) megenged. Ebben az állapotban a tranzisztor úgy viselkedik, mint egy zárt kapcsoló, vagyis “bekapcsolt” állapotban van. A kollektor-emitter feszültség (V_CE) ilyenkor nagyon alacsony, ideális esetben közel 0V.

Zárt állapot (kapcsolóként)

Ha a bázisra nem kapcsolunk feszültséget, vagy csak olyan alacsony feszültséget, ami nem éri el a 0.7V-os küszöböt (pl. földre kötjük a bázist), akkor nem folyik bázisáram. Ennek következtében nem folyik kollektoráram sem (vagy csak egy elhanyagolható szivárgó áram). A tranzisztor ekkor lezárt állapotban van, és úgy viselkedik, mint egy nyitott kapcsoló, vagyis “kikapcsolt” állapotban van. A kollektor-emitter feszültség (V_CE) ilyenkor közel azonos a tápfeszültséggel.

Aktív tartomány (erősítőként)

Az erősítőként való működéshez a tranzisztort az úgynevezett aktív tartományban kell működtetni. Ebben a tartományban a kollektoráram arányos a bázisárammal (I_C = β * I_B). Ha a bázisáramot egy kis, változó analóg jellel moduláljuk, akkor a kollektoráram is arányosan fog változni, de sokkal nagyobb amplitúdóval. Így jön létre a jel erősítése.

Például, ha egy mikrofonból érkező apró hangjelet kapcsolunk a bázisra, a tranzisztor képes azt felerősíteni, hogy meghajtson egy hangszórót. Fontos, hogy az aktív tartományban a tranzisztor nem telítésben van, és nem is teljesen lezárva. Ekkor a kollektor-emitter feszültség a tápfeszültség és a telítési feszültség között helyezkedik el.

Hogyan működik a PNP tranzisztor? Összehasonlítás az NPN-nel

A PNP tranzisztor működése lényegében az NPN tranzisztor tükörképe, csak a polaritások és a töltéshordozók iránya fordul meg. Itt a többségi töltéshordozók a lyukak. A PNP tranzisztor akkor vezet, ha az emittere pozitívabb, mint a kollektora, és a bázisára negatívabb feszültséget kapcsolunk az emitterhez képest. Más szóval, a PNP tranzisztort “földre húzva” vezéreljük, míg az NPN-t “tápfeszültségre húzva”.

• NPN: Kis pozitív bázisárammal kapcsolja be a pozitív tápfeszültséget. Az áram az emitterből a kollektorba folyik.
• PNP: Kis negatív bázisárammal (vagy a bázison alacsonyabb feszültséggel az emitterhez képest) kapcsolja be a negatív tápfeszültséget vagy földet. Az áram a kollektorból az emitterbe folyik.

Az áramirányok és feszültségszintek eltérőek, de az alapelv ugyanaz: egy kis vezérlőáram szabályoz egy nagyobb áramot.

A tranzisztor mint kapcsoló

A tranzisztor, mint elektronikus kapcsoló, az egyik leggyakoribb és legfontosabb alkalmazási területe. Gondoljunk csak a digitális elektronikára, ahol minden logikai kapu, minden memória cella és minden processzor tranzisztorok millióiból épül fel, amelyek be- és kikapcsolnak. A tranzisztorok képesek rendkívül gyorsan váltani a nyitott és zárt állapot között, sokkal gyorsabban és megbízhatóbban, mint bármilyen mechanikus kapcsoló.

Digitális logika alapja

A számítógépek a bináris logikán alapulnak, ahol az információt 0-ként és 1-ként tárolják és dolgozzák fel. Egy tranzisztor, mint kapcsoló, tökéletesen alkalmas ennek a két állapotnak a reprezentálására:

• “Be” állapot (1-es logikai szint): A tranzisztor telítésben van, vezet, azaz átengedi az áramot.
• “Ki” állapot (0-ás logikai szint): A tranzisztor le van zárva, nem vezet, azaz nem engedi át az áramot.

Ezekből az alapvető kapcsolókból épülnek fel az AND, OR, NOT és más logikai kapuk, amelyek alkotják a digitális áramkörök gerincét. A modern processzorokban már több milliárd tranzisztor dolgozik együtt, hogy elvégezze a bonyolult számításokat.

Példák: LED vezérlés, relé meghajtás

Nézzünk néhány egyszerű példát a tranzisztor működésére kapcsolóként a gyakorlatban:

LED vezérlés

Tegyük fel, hogy egy mikrovezérlővel szeretnénk egy fényes LED-et vezérelni. A mikrovezérlő kimenete általában csak néhány milliampert képes szolgáltatni, ami egy fényesebb LED meghajtásához kevés lehet, vagy akár károsíthatja a vezérlőt. Itt jön képbe a tranzisztor:

Egy NPN tranzisztor bázisát a mikrovezérlő kimenetére kötjük (egy ellenálláson keresztül, hogy korlátozzuk a bázisáramot). A LED-et egy ellenállással sorba kötve a tranzisztor kollektora és a pozitív tápfeszültség közé helyezzük, az emittert pedig földre kötjük. Amikor a mikrovezérlő kimenete magasra vált (pl. +5V), a tranzisztor bázisán keresztül áram folyik, a tranzisztor kinyit, és a kollektor-emitter ágon keresztül áramot enged a LED-nek, ami kigyullad. Amikor a mikrovezérlő kimenete alacsonyra vált (0V), a tranzisztor lezár, a LED kialszik. Így a tranzisztor pufferként és erősítőként is működik, megvédve a mikrovezérlőt és lehetővé téve a LED megbízható működését.

Relé meghajtás

Hasonlóképpen, egy relé, amely egy elektromágneses kapcsoló, gyakran igényel nagyobb áramot, mint amit egy mikrovezérlő közvetlenül képes biztosítani. Egy tranzisztor itt is tökéletes megoldás:

A relé tekercsét a tranzisztor kollektora és a tápfeszültség közé kötjük (egy diódával párhuzamosan, a tekercs indukciós csúcsainak elnyelésére). Amikor a mikrovezérlő bekapcsolja a tranzisztort, az átengedi az áramot a relé tekercsén, ami behúzza a relét, és zárja annak kontaktusait, bekapcsolva ezzel egy nagyobb fogyasztót (pl. egy 230V-os lámpát). A tranzisztor tehát egy kis jellel egy nagy teljesítményű áramkört vezérel.

A tranzisztor mint erősítő

A tranzisztor másik alapvető és talán még lenyűgözőbb funkciója az erősítés. Ez azt jelenti, hogy egy kis bemeneti jelből egy sokkal nagyobb kimeneti jelet hoz létre, megőrizve annak formáját. Ez a képesség teszi lehetővé, hogy a tranzisztorok az analóg elektronika, például az audioerősítők, rádióvevők és szenzoros áramkörök alapvető elemei legyenek.

Analóg jelek erősítése

Az analóg jelek, mint például a hang, a hőmérséklet vagy a fényintenzitás, folyamatosan változó feszültséget vagy áramot jelentenek. Ezek a jelek gyakran nagyon gyengék, és ahhoz, hogy felhasználhatók legyenek (pl. egy hangszórót meghajtsanak), erősíteni kell őket. A tranzisztor az aktív tartományában működve képes erre.

Amikor egy kis, változó analóg jelet (pl. egy mikrofon jelét) kapcsolunk egy BJT bázisára, az a bázisáramot is arányosan változtatja. Mivel a kollektoráram a bázisáram béta-szorosa (I_C = β * I_B), a kollektoráram is arányosan fog változni, de sokkal nagyobb amplitúdóval. Ha a kollektor körbe egy ellenállást is beiktatunk, akkor az ellenálláson eső feszültség is arányosan, de nagyobb mértékben fog változni, így jön létre a feszültségerősítés.

Kisebb jelből nagyobb jel

Az erősítés kulcsa a vezérlési képesség. A tranzisztor nem “generál” energiát, hanem egy külső tápegységből származó energiát használ fel arra, hogy a bemeneti jel alapján szabályozza a kimeneti energiát. Képzeljük el, mint egy kormánykereket: egy kis erőfeszítéssel (a kormány elfordításával) egy hatalmas jármű irányát tudjuk megváltoztatni. A tranzisztor esetében a kis bázisáram (vagy gate feszültség FET-eknél) a “kormánykerék”, a kollektoráram (vagy drain áram) pedig a “jármű” mozgása.

Alapvető erősítő konfigurációk

A bipoláris tranzisztorokat többféle alapvető kapcsolásban is használhatjuk erősítőként, amelyek mindegyike különböző jellemzőkkel rendelkezik:

• Közös emitteres erősítő: Ez a leggyakoribb konfiguráció. Magas feszültségerősítést és közepes áramerősítést biztosít, de a kimeneti jel fázisa 180 fokkal eltolódik a bemenetihez képest.
• Közös kollektoros erősítő (emitterkövető): Ez a kapcsolás nem biztosít feszültségerősítést (a kimeneti feszültség közel azonos a bemenetivel), de nagy áramerősítést és alacsony kimeneti impedanciát ad. Gyakran használják pufferként vagy illesztő fokozatként.
• Közös bázisú erősítő: Ritkábban használt, magas frekvenciás alkalmazásokban előnyös lehet. Nagy feszültségerősítést biztosít, de alacsony bemeneti impedanciával rendelkezik.

Ezek a konfigurációk adják az alapját a bonyolultabb, többfokozatú erősítőknek, amelyek például egy hi-fi rendszerben vagy egy rádióban találhatóak.

A térvezérlésű tranzisztor (FET) – Egy másik család

A BJT-k mellett létezik egy másik nagy tranzisztorcsalád is, a térvezérlésű tranzisztorok, vagy FET-ek (Field-Effect Transistor). Ahogy a nevük is sugallja, ezeket egy elektromos térrel vezéreljük, nem pedig árammal, mint a BJT-ket. Ez jelentős különbség a működésükben és az alkalmazási területeikben.

Mi az a FET? Feszültséggel vezérelt működés

A BJT-kkel ellentétben, amelyek áramvezérelt eszközök (egy kis bázisáram szabályoz egy nagyobb kollektoráramot), a FET-ek feszültségvezérelt eszközök. Ez azt jelenti, hogy a kimeneti áramot a bemeneti elektródára (ún. Gate-re) kapcsolt feszültség szabályozza, és a Gate-en gyakorlatilag nem folyik áram. Ez a tulajdonság rendkívül magas bemeneti impedanciát eredményez, ami nagy előny lehet bizonyos alkalmazásokban.

A FET-ek működése azon alapul, hogy egy elektromos térrel befolyásoljuk a félvezető anyagban a töltéshordozók áramlását. A vezérlőfeszültség egy “csatornát” hoz létre vagy módosít, amelyen keresztül az áram folyhat a Source (forrás) és a Drain (nyelő) elektródák között.

JFET és MOSFET – Különbségek és alkalmazások

A FET-eknek is több típusa van, de a két legfontosabb a JFET (Junction Field-Effect Transistor) és a MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor).

• JFET (átmeneti térvezérlésű tranzisztor): Ez a régebbi típus. A Gate elektródája egy PN átmenetet képez a csatornával. A Gate feszültségével szabályozzuk a PN átmenet záróirányú előfeszítését, ezáltal a kiürített réteg szélességét, ami pedig befolyásolja a csatorna ellenállását és így az átfolyó áramot. A JFET-ek általában “bekapcsolt” állapotban vannak (vezetik az áramot), amikor a Gate feszültsége 0V, és “kikapcsolnak”, ha negatív feszültséget adunk a Gate-re (N-csatornás esetén).
• MOSFET (fém-oxid-félvezető térvezérlésű tranzisztor): Ez a leggyakrabban használt FET típus, különösen a digitális áramkörökben és a nagy teljesítményű kapcsolásokban. A MOSFET Gate elektródáját egy vékony szigetelőréteg (általában szilícium-dioxid) választja el a félvezető csatornától. Ez a szigetelőréteg biztosítja a rendkívül magas bemeneti impedanciát (szinte nulla Gate áramot). A MOSFET-eknek két fő üzemmódja van:
  • Elszegényedő (Depletion) mód: Hasonlóan a JFET-hez, alapállapotban vezet, és a Gate feszültséggel szűkítjük a csatornát.
  • Dúsító (Enhancement) mód: Ez a leggyakoribb. Alapállapotban (Gate feszültség 0V) lezárva van, és csak akkor kezd el vezetni, ha elegendő feszültséget kapcsolunk a Gate-re, ami egy vezetési csatornát “hoz létre” a félvezetőben.

A MOSFET részletes működése (N-csatornás enhancement típus)

Koncentráljunk a leggyakoribb típusra, az N-csatornás enhancement MOSFET-re, hogy megértsük a tranzisztor működését FET-ek esetében.

Egy N-csatornás enhancement MOSFET három fő elektródával rendelkezik:

• Gate (G): A vezérlő elektróda, amelyre a feszültséget kapcsoljuk.
• Drain (D): Ahol az áram “belép” a csatornába (vagy kilép, attól függően, honnan nézzük).
• Source (S): Ahol az áram “kilép” a csatornából (általában földre van kötve).

A Source és a Drain között egy P-típusú szilícium szubsztrát található. Amikor a Gate feszültsége 0V a Source-hoz képest, nincsen vezetési csatorna a Source és a Drain között, így a tranzisztor lezárt állapotban van.

Amikor pozitív feszültséget (V_GS) kapcsolunk a Gate-re a Source-hoz képest, az elektromos tér vonzza a szabad elektronokat a P-típusú szubsztrátból a Gate alá. Ha ez a feszültség elér egy bizonyos küszöbfeszültséget (V_th), elegendő elektron gyűlik össze ahhoz, hogy egy vékony N-típusú vezetési csatornát hozzon létre a Source és a Drain között. Ekkor a tranzisztor kinyit, és áram kezd folyni a Drain és a Source között (I_D), ha van Drain-Source feszültség (V_DS).

Minél nagyobb a Gate-Source feszültség (V_GS) a küszöbfeszültség felett, annál szélesebb és jobban vezetővé válik a csatorna, és annál nagyobb áram folyhat át rajta. Így a Gate feszültségével szabályozhatjuk a Drain áramot.

Kapcsolóként és erősítőként

A MOSFET-ek is kiválóan alkalmasak kapcsolóként és erősítőként való működésre:

• Kapcsolóként: Ha a Gate feszültségét a küszöbfeszültség alá csökkentjük, a MOSFET lezár (KI). Ha elegendően magasra emeljük (teljesen kinyitjuk a csatornát), akkor telítésbe kerül, és teljesen vezet (BE). Digitális áramkörökben ez a két állapot (0 és 1) a logikai kapuk alapját képezi. Különösen népszerűek a nagy teljesítményű kapcsolásokban (pl. motorvezérlés, tápegységek), alacsony bekapcsolt állapotú ellenállásuk miatt.
• Erősítőként: Az aktív tartományban (ahol a Gate feszültség a küszöb felett van, de nem telíti teljesen a tranzisztort) a Drain áram a Gate feszültség függvénye. Egy kis változó Gate feszültség egy arányosan nagyobb, változó Drain áramot eredményez, ami feszültségerősítéssé alakítható. A MOSFET-ek magas bemeneti impedanciájuk miatt ideálisak olyan alkalmazásokhoz, ahol a bemeneti jel forrása gyenge, és nem szabad terhelni.

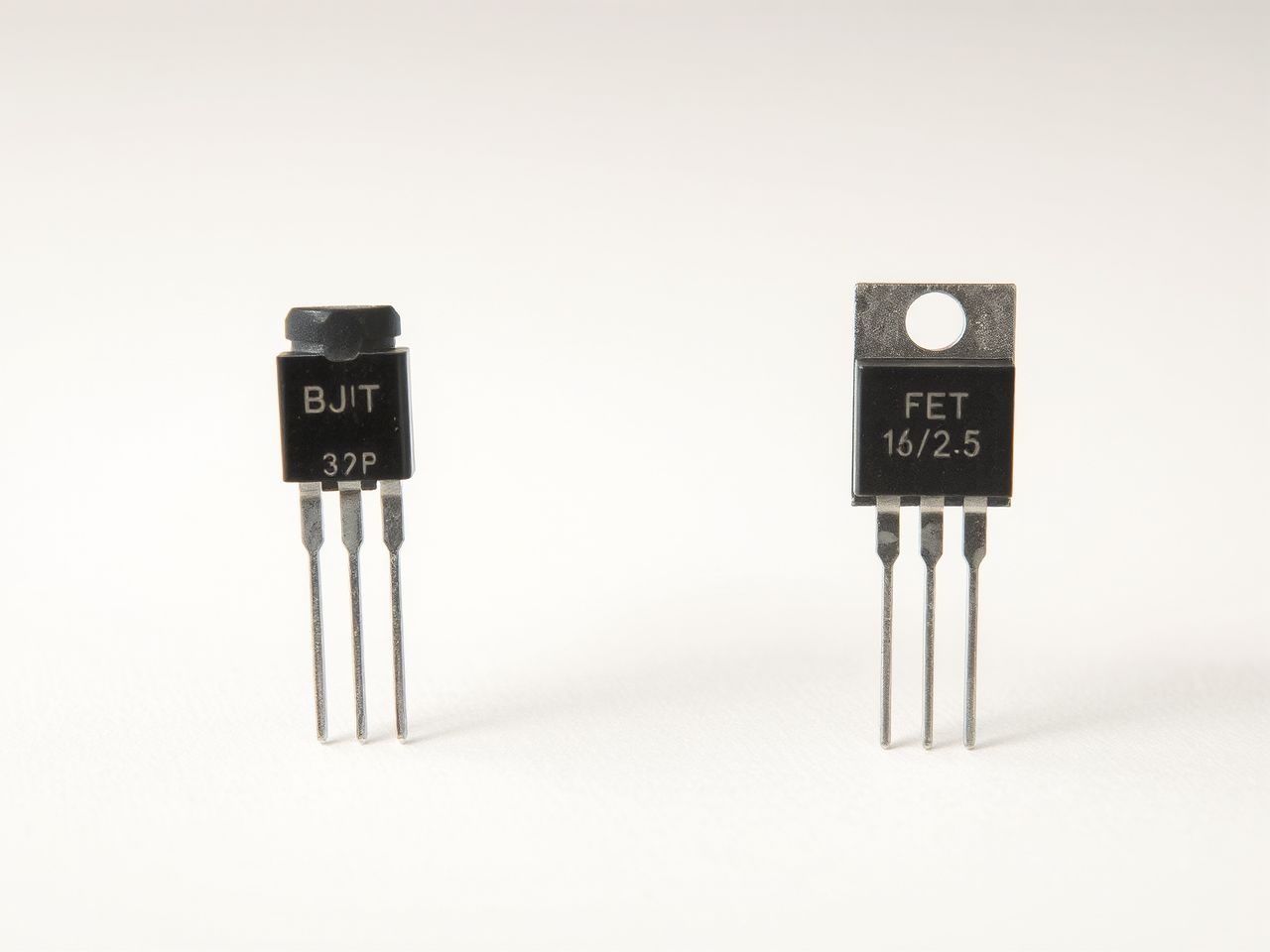

BJT vs. FET – Mikor melyiket?

Most, hogy megismertük a bipoláris tranzisztorokat (BJT) és a térvezérlésű tranzisztorokat (FET), felmerül a kérdés: mikor melyiket érdemes használni? Mindkét típusnak megvannak a maga előnyei és hátrányai, amelyek befolyásolják az alkalmazási területeiket.

Előnyök és hátrányok

Összehasonlító táblázatban foglaljuk össze a főbb különbségeket:

Tipikus alkalmazási területek

A fentiek alapján láthatjuk, hogy mindkét tranzisztortípusnak megvan a maga helye az elektronikában:

• BJT alkalmazások:
  • Kis- és közepes teljesítményű erősítők: Audio erősítők előfokozataiban, rádiófrekvenciás (RF) erősítőkben.
  • Kapcsoló áramkörök: LED-ek, relék, kisebb motorok meghajtása.
  • Lineáris szabályzók, feszültségreferenciák: Stabilizált tápegységekben.
  • Diszkrét áramkörök: Sok esetben, ahol az egyszerűség és az alacsony ár a fő szempont.
• FET (különösen MOSFET) alkalmazások:
  • Digitális áramkörök (CMOS): Számítógépek processzorai, memóriák, mikrovezérlők. A CMOS technológia (Complementary Metal-Oxide-Semiconductor) N- és P-csatornás MOSFET-eket használ, rendkívül alacsony statikus fogyasztással.
  • Nagy teljesítményű kapcsolók: Kapcsolóüzemű tápegységek (SMPS), motorvezérlők, inverterek, ahol a gyors kapcsolás és az alacsony veszteség kritikus.
  • Analóg bemeneti fokozatok: Magas bemeneti impedanciájuk miatt ideálisak gyenge jelek fogadására, pl. oszcilloszkópok bemenete, szenzor interfészek.
  • RF erősítők: Bizonyos rádiófrekvenciás alkalmazásokban.

Összefoglalva, a BJT-k továbbra is népszerűek az egyszerűbb, alacsonyabb költségű és analóg alkalmazásokban, míg a MOSFET-ek dominálnak a digitális elektronikában, a nagy teljesítményű kapcsolásokban és a magas frekvenciás területeken, köszönhetően kiváló kapcsolási tulajdonságaiknak és magas bemeneti impedanciájuknak.

Tranzisztorok a mindennapokban – Hol találkozunk velük?

A tranzisztor működésének megértése után érdemes elgondolkodni azon, hogy valójában milyen mértékben szövi át a mindennapi életünket ez az apró alkatrész. A válasz lenyűgöző: szinte minden elektronikus eszközben ott vannak, gyakran észrevétlenül, milliárdos nagyságrendben.

Számítógépek, telefonok

A legkézenfekvőbb példák a számítógépek és az okostelefonok. Egy modern processzorban (CPU) több milliárd MOSFET tranzisztor található. Ezek a tranzisztorok másodpercenként milliárdnyi alkalommal kapcsolnak be és ki, végrehajtva a számításokat és feldolgozva az adatokat. A memória chipek (RAM, ROM, flash memória) szintén tranzisztorokból épülnek fel, amelyek az információ tárolására szolgálnak. Az okostelefonok teljesítménye, energiahatékonysága és miniatürizálása elképzelhetetlen lenne a modern tranzisztor technológia nélkül.

Háztartási gépek

A modern háztartási gépek sem működhetnek tranzisztorok nélkül. A mosógépek, hűtőszekrények, mikrohullámú sütők és mosogatógépek mind tartalmaznak vezérlő áramköröket, amelyek tranzisztorokat használnak a motorok, szelepek, fűtőelemek és kijelzők kapcsolására és vezérlésére. A kapcsolóüzemű tápegységek (SMPS) például, amelyek a legtöbb modern elektronikus eszközben megtalálhatók, nagy teljesítményű MOSFET-eket használnak a hatékony energiaátalakításhoz.

Autóelektronika

Az autók ma már valóságos guruló számítógépek. A motorvezérlő egység (ECU), az ABS rendszer, a légzsákok, az infotainment rendszer, a fényszórók és ablaktörlők vezérlése – mindegyikben tranzisztorok dolgoznak. A nagy teljesítményű tranzisztorok, mint például az IGBT-k (Insulated-Gate Bipolar Transistor, amely a BJT és a MOSFET előnyeit ötvözi), kulcsszerepet játszanak az elektromos és hibrid autók motorvezérlésében és az akkumulátorok kezelésében.

Ipari vezérlések

Az ipari automatizálásban, robotikában és gyártástechnológiában is elengedhetetlenek a tranzisztorok. A programozható logikai vezérlők (PLC-k), motorhajtások, szenzor interfészek és energiaátalakító rendszerek mind tranzisztorokra épülnek. A gyárakban található robotok, CNC gépek és szállítószalagok precíz működését a tranzisztorok teszik lehetővé, amelyek a jeleket erősítik, kapcsolásokat végeznek és vezérlő parancsokat hajtanak végre.

Láthatjuk, hogy a tranzisztor nem csupán egy elméleti fogalom az elektronika tankönyveiben, hanem egy olyan alapvető építőelem, amely a modern társadalmunk minden szegletében jelen van, lehetővé téve a technológiai fejlődést és a kényelmesebb életet.

Gyakori hibák és tippek kezdőknek

Az elektronika tanulása során, különösen a tranzisztorokkal való első kísérleteknél, könnyű hibázni. Néhány alapvető tanács és a tipikus buktatók elkerülése segíthet a kezdőknek, hogy sikeresebben boldoguljanak.

Helyes bekötés

A leggyakoribb hiba a tranzisztor helytelen bekötése. Fontos megjegyezni, hogy az NPN és PNP tranzisztorok, valamint a különböző típusú FET-ek (N-csatornás, P-csatornás, enhancement, depletion) eltérő polaritású vezérlést és tápfeszültséget igényelnek. Ezenkívül a tranzisztorok lábkiosztása (pinout) sem egységes. Egy TO-92 tokos BC547 NPN tranzisztor lábkiosztása eltérhet egy 2N2222 NPN tranzisztorétól, még ha mindkettő NPN is. Mindig ellenőrizzük az adatlapot!

Soha ne kössük be a tranzisztort “vakon”. Egy egyszerű multiméterrel ellenőrizhetjük a PN átmeneteket (bázis-emitter, bázis-kollektor), ami diódaként viselkedik. Az NPN tranzisztorban a bázis pozitívabb, mint az emitter és a kollektor, míg a PNP-ben negatívabb.

Adatlapok olvasása

Az adatlap (datasheet) a tranzisztor “használati útmutatója”. Tartalmazza a legfontosabb paramétereket:

• Lábkiosztás (pinout): Melyik láb az emitter, bázis, kollektor (vagy gate, drain, source).
• Maximális áramok (I_Cmax, I_Dmax): A legnagyobb áram, amit a tranzisztor károsodás nélkül képes átengedni.
• Maximális feszültségek (V_CEmax, V_DSmax): A legnagyobb feszültség, amit a tranzisztor károsodás nélkül elvisel.
• Teljesítmény disszipáció (P_Dmax): A maximális hőmennyiség, amit a tranzisztor el tud vezetni.
• Áramerősítési tényező (hFE vagy β): BJT-knél, a kollektoráram és bázisáram aránya.
• Küszöbfeszültség (V_th): MOSFET-eknél, az a Gate-Source feszültség, ami felett a tranzisztor elkezd vezetni.

Az adatlapok alapos áttanulmányozása elengedhetetlen a biztonságos és hatékony áramkör tervezéséhez és építéséhez.

Hűtés

A tranzisztorok, különösen a nagyobb teljesítményűek, működés közben hőt termelnek. Ez a hő a tranzisztorban disszipálódó teljesítményből (P = I * V) származik. Ha a tranzisztor túlmelegszik, tönkremehet. Ezért fontos a megfelelő hűtés biztosítása, különösen, ha a tranzisztor jelentős áramot kapcsol vagy erősít.

Kisebb tranzisztoroknál a levegő elegendő lehet, de nagyobb teljesítményűeknél (pl. TO-220, TO-247 tokban) szükség van hűtőbordára. A hűtőborda növeli a tranzisztor felületét, így hatékonyabban tudja leadni a hőt a környezetnek. Néha hűtőpaszta vagy szigetelő alátét is szükséges lehet a tranzisztor és a hűtőborda közé a jobb hővezetés, illetve az elektromos szigetelés érdekében.

Ezen tippek betartásával a kezdők elkerülhetik a leggyakoribb hibákat, és magabiztosabban merészkedhetnek az elektronika izgalmas világába, a tranzisztorok segítségével.

A jövő tranzisztorai – Merre tart a technológia?

Bár a tranzisztor már több mint 70 éves találmány, fejlődése és innovációja korántsem ért véget. A tranzisztor működésének alapelvei változatlanok, de a gyártástechnológia, az anyagok és az alkalmazások folyamatosan fejlődnek, új lehetőségeket nyitva meg.

Integrált áramkörök és a miniatürizálás

A tranzisztor igazi ereje az integrált áramkörökben (IC-k) bontakozott ki, ahol több millió vagy milliárd tranzisztort építenek egyetlen szilíciumlapkára. A miniatürizálás továbbra is kulcsfontosságú. A gyártók folyamatosan azon dolgoznak, hogy a tranzisztorok méretét csökkentsék, lehetővé téve nagyobb teljesítményt, alacsonyabb fogyasztást és kisebb fizikai méretet. Ez a folyamat a Moore-törvény alapja, amely szerint a tranzisztorok száma egy chipen nagyjából kétévente megduplázódik.

Az egyre kisebb tranzisztorok azonban új fizikai kihívásokat is jelentenek, például a kvantummechanikai hatások megjelenését, ami a hagyományos félvezető anyagok korlátait feszegeti.

Finomabb gyártástechnológia

A gyártástechnológia fejlődése lehetővé teszi a tranzisztorok egyre pontosabb és kisebb méretű előállítását. A nanotechnológia és az új litográfiai eljárások kulcsfontosságúak ebben a folyamatban. A FinFET (Fin Field-Effect Transistor) például egy 3D-s tranzisztorszerkezet, amely a hagyományos sík tranzisztorokhoz képest jobb vezérlést és alacsonyabb szivárgóáramot biztosít, így hatékonyabbá teszi a modern processzorokat.

Új anyagok (GaN, SiC)

A szilícium hosszú ideig a félvezetőipar alapanyaga volt, de az új alkalmazások, különösen a nagy teljesítményű elektronikában és a magas frekvenciás rendszerekben, új anyagokat igényelnek. A gallium-nitrid (GaN) és a szilícium-karbid (SiC) alapú tranzisztorok ígéretes alternatívák. Ezek az anyagok:

• Magasabb hőmérsékleten is működnek.
• Magasabb feszültségeket és áramokat is elviselnek.
• Gyorsabban kapcsolnak.
• Kisebb veszteséggel üzemelnek.

Ezek az “széles tiltott sávú” félvezetők forradalmasíthatják az elektromos járművek, a megújuló energiarendszerek és az 5G kommunikáció teljesítményelektronikáját, lehetővé téve kisebb, könnyebb és hatékonyabb rendszerek építését.

A tranzisztor tehát nem egy statikus találmány, hanem egy folyamatosan fejlődő technológia, amely továbbra is az elektronikai innováció motorja marad, formálva a jövőnket.

Gyakran ismételt kérdések a tranzisztor működésével kapcsolatban

A tranzisztor működésének megértése sok kérdést vet fel, különösen a kezdők számára. Itt gyűjtöttünk össze néhány gyakran ismételt kérdést és a rájuk adott egyszerű magyarázatokat.

Mi a különbség a dióda és a tranzisztor között?

A dióda egy kétlábú félvezető alkatrész, amely alapvetően egy egyirányú szelepként működik az elektromos áram számára. Csak egy irányba engedi át az áramot, ha a rajta eső feszültség eléri a küszöbértéket (pl. 0.7V szilícium esetén). A dióda nem rendelkezik vezérlő képességgel, az áram folyását csak a polaritás megfordításával lehet befolyásolni.

A tranzisztor ezzel szemben egy háromlábú félvezető alkatrész, amely vezérelhető. Egy kis bemeneti jellel (árammal vagy feszültséggel) képes szabályozni egy sokkal nagyobb kimeneti áramot. Ez a vezérlési képesség teszi lehetővé, hogy a tranzisztor kapcsolóként vagy erősítőként működjön, ami a dióda számára lehetetlen.

Mire jó a tranzisztor?

A tranzisztor két alapvető dologra jó:

1. Kapcsolásra: Képes be- és kikapcsolni az áramot, mint egy rendkívül gyors és megbízható elektronikus kapcsoló. Ez az alapja minden digitális elektronikának, a számítógépek bináris logikájának.
2. Erősítésre: Képes egy kis bemeneti jelet (áramot vagy feszültséget) felerősíteni, hogy abból egy sokkal nagyobb kimeneti jel keletkezzen. Ez teszi lehetővé a hang, rádiójelek vagy szenzorjelek felerősítését.

Ezen képességei miatt a tranzisztor a modern elektronika univerzális építőköve, amely nélkül a mai technológia elképzelhetetlen lenne.

Mi az a béta (hFE) egy tranzisztornál?

A béta (β), vagy más néven hFE, a bipoláris tranzisztor (BJT) egyik legfontosabb paramétere. Ez az áramerősítési tényező, amely megmondja, hányszor nagyobb a kollektoráram (I_C) a bázisáramnál (I_B) az aktív tartományban. Képlete: β = I_C / I_B. Például, ha egy tranzisztor bétája 100, az azt jelenti, hogy 1 mA bázisárammal 100 mA kollektoráramot tudunk vezérelni. A béta értéke tranzisztortól és működési ponttól függően változhat, tipikusan 20 és 500 között van.

Mi az a küszöbfeszültség (V_th) egy MOSFET-nél?

A küszöbfeszültség (V_th), vagy Threshold Voltage, egy MOSFET kritikus paramétere. Ez az a minimális Gate-Source feszültség (V_GS), amely ahhoz szükséges, hogy a MOSFET elkezdjen vezetni (azaz létrejöjjön a vezetési csatorna a Source és a Drain között). N-csatornás enhancement MOSFET-eknél ez egy pozitív feszültség, P-csatornás enhancement MOSFET-eknél pedig egy negatív feszültség. A küszöbfeszültség alatti Gate feszültségnél a MOSFET lezárt állapotban van.

Miért van szükség hűtésre a tranzisztoroknál?

A tranzisztorok, különösen amikor nagy áramokat kapcsolnak vagy erősítenek, hőt termelnek. Ez a hő a tranzisztorban disszipálódó teljesítményből (P = I * V) származik. Ha a tranzisztor által termelt hő nem tud távozni, a belső hőmérséklete veszélyesen magasra emelkedhet, ami károsíthatja az alkatrészt, vagy akár tönkre is teheti azt. A hűtés (pl. hűtőborda, ventilátor) célja, hogy a tranzisztor hőmérsékletét a megengedett üzemi tartományon belül tartsa, biztosítva ezzel a megbízható és hosszú élettartamú működést. A megfelelő hűtés hiánya a tranzisztorok meghibásodásának egyik leggyakoribb oka.
