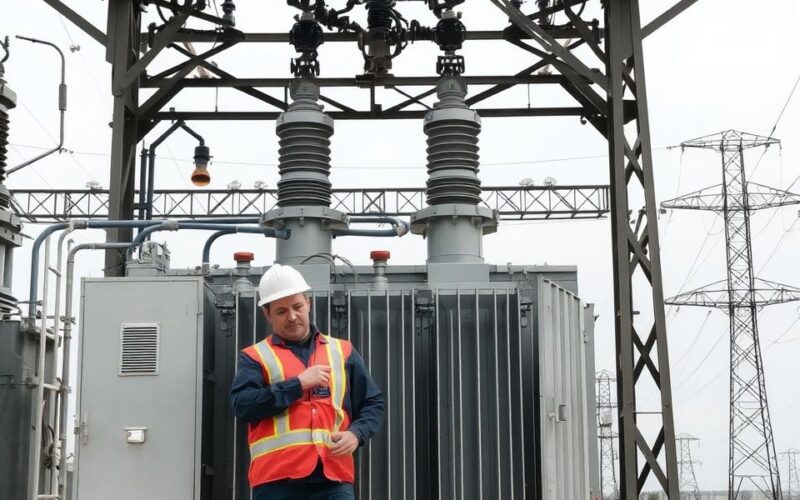

Transzformátorok szerepe az elektromos hálózatban – Működési elv, típusok és karbantartási alapok

A modern civilizáció működésének egyik legalapvetőbb pillére az elektromos energia, amelynek eljuttatása a termelés helyétől a fogyasztókig komplex és rendkívül hatékony rendszert igényel. Ennek a rendszernek a néma, mégis elengedhetetlen hősei a transzformátorok, amelyek nélkül az elektromos hálózat, ahogy ma ismerjük, egyszerűen nem létezhetne.

Ezek az eszközök teszik lehetővé, hogy az erőművekben megtermelt áram hatalmas távolságokon keresztül, minimális veszteséggel jusson el otthonainkba és ipari létesítményeinkbe. Képesek a feszültséget felemelni az átvitelhez, majd fokozatosan lecsökkenteni a biztonságos és használható szintre.

A transzformátorok szerepe messze túlmutat az egyszerű feszültségátalakításon. Ők biztosítják a hálózat stabilitását, a megbízható energiaellátást és a modern elektromos rendszerek rugalmasságát.

Ennek a cikknek a célja, hogy mélyrehatóan bemutassa ezen kulcsfontosságú berendezések működési elvét, sokféle típusát, az energiaátviteli láncban betöltött szerepét, valamint a hosszú távú és megbízható működésükhöz szükséges karbantartási alapokat.

Az elektromos hálózat gerince: A transzformátorok nélkülözhetetlensége

Az elektromos energia termelése jellemzően nagy erőművekben történik, melyek gyakran távol esnek a fogyasztói központoktól. Az itt generált energia szállításához rendkívül magas feszültségre van szükség, mivel ez minimalizálja az átviteli veszteségeket.

Ez a magas feszültség azonban közvetlenül nem használható fel a háztartásokban vagy az iparban, sőt, rendkívül veszélyes lenne. Itt lépnek színre a transzformátorok, amelyek hidat képeznek a termelés és a fogyasztás között.

Az erőművek kimeneténél lépcsős transzformátorok emelik fel a generátorok által termelt feszültséget (általában néhány ezer voltról) több százezer voltra. Ez a gigantikus feszültség teszi lehetővé az energia gazdaságos és hatékony szállítását a nagytávolságú távvezetékeken keresztül.

Ahogy az energia közelebb ér a fogyasztói területekhez, az elosztóhálózat különböző pontjain lépcsőzetesen csökkentik a feszültséget. Először alállomásokon, majd kisebb elosztó transzformátorok segítségével, egészen a végfelhasználók számára biztonságos és szabványos szintre.

Ez a többlépcsős feszültségátalakítás garantálja, hogy az energia ne csak eljusson hozzánk, de biztonságosan és megbízhatóan legyen felhasználható minden elektromos készülékben és rendszerben.

A transzformátorok működési elve: Faradaytól a gyakorlatig

A transzformátorok működése az elektromágnesesség alapvető törvényein nyugszik, melyeket Michael Faraday fedezett fel a 19. században. Lényegük az elektromágneses indukció jelenségében rejlik.

Egy transzformátor alapvetően két vagy több tekercsből áll, amelyek egy közös vasmagra vannak feltekercselve. Az egyik tekercs, a primer tekercs, a bemeneti (táp) oldalra csatlakozik, míg a másik, a szekunder tekercs, a kimeneti (terhelési) oldalra.

Az elektromágneses indukció alapjai

Amikor a primer tekercsbe váltakozó áramot vezetünk, az egy változó mágneses mezőt hoz létre a vasmagban. Ez a mágneses mező, vagy pontosabban a mágneses fluxus, áthatol a szekunder tekercsen.

Faraday indukciós törvénye szerint, ha egy vezetőt (jelen esetben a szekunder tekercs huzalait) változó mágneses fluxus metsz, akkor abban elektromotoros erő (EMK), azaz feszültség indukálódik. Mivel a primer tekercsben lévő áram váltakozó, a mágneses fluxus is folyamatosan változik, így a szekunder tekercsben is váltakozó feszültség keletkezik.

A kulcs a váltakozó áramban rejlik. Egyenárammal a transzformátor nem működne, mert az egyenáram csak állandó mágneses mezőt hozna létre, ami nem indukálna feszültséget a szekunder tekercsben.

A transzformátor fő részei és funkcióik

Egy tipikus transzformátor több fő részből áll, amelyek mindegyike létfontosságú a működéséhez:

• Vasmag: Ez a legfontosabb alkatrész, amely a primer tekercs által generált mágneses fluxust vezeti a szekunder tekercshez. Általában laminált, szilíciummal ötvözött acéllemezekből készül, hogy minimalizálja az örvényáram-veszteségeket.
• Primer tekercs: Az a tekercs, amelyre a bemeneti váltakozó feszültséget kapcsolják. Ez hozza létre a változó mágneses fluxust.
• Szekunder tekercs: Az a tekercs, amelyben a kimeneti feszültség indukálódik a változó mágneses fluxus hatására.
• Szigetelés: A tekercsek és a vasmag között, valamint a tekercsmenetek között elengedhetetlen a megfelelő szigetelés a rövidzárlatok és az átütések elkerülése érdekében. Ez lehet papír, lakkszigetelés, vagy nagyobb transzformátoroknál speciális olaj.
• Tartály (csak olajszigetelésű transzformátoroknál): A vasmagot és a tekercseket tartalmazó fémház, amelyet transzformátorolajjal töltenek fel a hűtés és a szigetelés javítása érdekében.
• Hűtőrendszer: A transzformátorok működés közben hőt termelnek. A hűtőrendszer (lehet levegős vagy olajos) feladata ennek a hőnek az elvezetése.

Az ideális transzformátor elmélete

Az ideális transzformátor egy elméleti modell, amelyben nincsenek veszteségek, és a mágneses fluxus teljes mértékben átvezetődik a primer tekercsből a szekunder tekercsbe. Ebben az esetben a feszültségek és az áramok aránya egyszerűen a tekercsek menetszámainak arányával írható le.

A feszültségtranszformáció alapképlete:
U1 / U2 = N1 / N2
Ahol U1 a primer feszültség, U2 a szekunder feszültség, N1 a primer tekercs menetszáma, N2 pedig a szekunder tekercs menetszáma.

Ez azt jelenti, hogy ha a szekunder tekercs menetszáma nagyobb, mint a primeré, akkor a kimeneti feszültség is magasabb lesz (lépcsős transzformátor). Ha kevesebb a szekunder menetszám, akkor a feszültség csökken (lépcsőzetes transzformátor).

Az ideális transzformátorban az elektromos teljesítmény is megmarad:
P1 = P2 vagy U1 * I1 = U2 * I2
Ebből következik, hogy ha a feszültség nő, az áram arányosan csökken, és fordítva.

A valós transzformátor veszteségei

A valóságban nincsenek ideális transzformátorok. Minden valós transzformátorban keletkeznek veszteségek, amelyek csökkentik a hatásfokot és hőképződést okoznak. Ezeket két fő kategóriába sorolhatjuk:

Rézveszteség (ohmos veszteség)

Ez a veszteség a tekercsek ellenállásából adódik. A tekercsek anyaga (általában réz) nem ideális vezető, így az áram áthaladásakor hőt termel (Joule-hő). Ez a veszteség az áram négyzetével arányos (I²R), és terheléstől függően változik.

A rézveszteség minimalizálása érdekében vastagabb vezetékeket használnak, ami azonban növeli a tekercsek méretét és költségét.

Vasveszteség (mágneses veszteség)

Ezek a veszteségek a vasmagban keletkeznek a váltakozó mágneses mező hatására, és terheléstől függetlenül, állandóan jelen vannak, amíg a transzformátor feszültség alatt van.

• Hiszterézis veszteség: A vasmag mágneses anyaga energiaveszteséggel jár, amikor a mágneses tér iránya folyamatosan változik. Ez a mágneses domének átrendeződésével járó súrlódásnak tekinthető.
• Örvényáram veszteség: A változó mágneses fluxus a vasmagban is indukál áramokat, az úgynevezett örvényáramokat. Ezek az áramok zárt hurkokban keringenek a vasmagban, és Joule-hőt termelnek. Az örvényáramok csökkentése érdekében a vasmagot vékony, egymástól szigetelt lemezekből (laminált mag) építik fel, ami megszakítja az örvényáramok útját.

Szórt fluxus

Nem minden mágneses fluxus éri el a szekunder tekercset. Egy része kiszökik a vasmagból, és nem vesz részt a feszültség indukálásában. Ez a szórt fluxus szintén veszteséget jelent, és csökkenti a transzformátor hatásfokát.

A transzformátorok tervezésekor és gyártásakor a mérnökök folyamatosan azon dolgoznak, hogy ezeket a veszteségeket a lehető legalacsonyabbra szorítsák, optimalizálva az anyagválasztást és a geometriai kialakítást.

A transzformátorok sokszínű világa: Főbb típusok és alkalmazásaik

A transzformátorok rendkívül sokfélék, a néhány wattos, kézi készülékekben található miniatűr egységektől kezdve, egészen a több száz megawattos, erőművi méretű óriásokig. Ezen sokféleség ellenére bizonyos alapvető kategóriákba sorolhatók.

Teljesítménytranszformátorok (Power Transformers)

Ezek a transzformátorok a nagytávolságú energiaátvitelben játszanak kulcsszerepet. Erőművekben a generátorok kimeneti feszültségét emelik fel a távvezetékek számára szükséges, rendkívül magas szintre (pl. 132 kV, 220 kV, 400 kV).

Az átviteli alállomásokon aztán ezek a transzformátorok csökkentik a feszültséget egy következő szintre, amely alkalmas a regionális elosztásra. Jellemzően nagy méretűek, olajszigetelésűek és rendkívül robusztus felépítésűek.

Elosztó transzformátorok (Distribution Transformers)

Az elosztó transzformátorok az alállomások és a végfelhasználók közötti láncszemek. Feladatuk a közepes feszültség (pl. 22 kV, 10 kV) csökkentése alacsonyabb feszültségre (pl. 400 V / 230 V), amely már közvetlenül felhasználható ipari, kereskedelmi és lakossági célokra.

Ezeket a transzformátorokat láthatjuk az utcákon, oszlopokon vagy kisebb építményekben. Kisebbek, mint a teljesítménytranszformátorok, és lehetnek olajszigetelésűek vagy száraz típusúak.

Mérőtranszformátorok (Instrument Transformers)

A mérőtranszformátorok célja nem az energiaátvitel, hanem a nagy feszültségek és áramok biztonságos és pontos mérése. Két fő típusuk van:

• Áramváltók (Current Transformers, CT): Ezek a transzformátorok a nagy áramokat alakítják át mérhető, kisebb áramokká (pl. 5 A vagy 1 A), miközben arányosan tükrözik az eredeti áramot. Ez lehetővé teszi, hogy normál mérőműszerekkel (ampermérőkkel) mérjék a nagy áramokat, és védelmet nyújtanak a mérőberendezéseknek és a kezelőknek.
• Feszültségváltók (Voltage Transformers, VT vagy Potential Transformers, PT): Hasonlóan az áramváltókhoz, a feszültségváltók a nagy feszültségeket alakítják át biztonságos, mérhető szintre (pl. 110 V), lehetővé téve a voltmérők és más vezérlőeszközök csatlakoztatását.

A mérőtranszformátorok pontossága kritikus fontosságú a hálózat felügyeletéhez, vezérléséhez és a számlázáshoz.

Speciális transzformátorok

Számos speciális transzformátor létezik, amelyek különleges alkalmazási területeken nyújtanak megoldást:

• Autotranszformátorok: Ezeknek csak egy tekercse van, amelyen vannak leágazások. A primer és szekunder tekercsek között nincs galvanikus elválasztás. Kisebb feszültségkülönbségek áthidalására gazdaságos megoldást nyújtanak, de biztonsági szempontból korlátozottabbak.
• Leválasztó transzformátorok (Isolation Transformers): Fő céljuk a galvanikus elválasztás a primer és szekunder oldal között. Ez növeli a biztonságot, mivel megakadályozza az áramütést a földzárlatok esetén. Gyakran használják orvosi berendezésekben vagy laboratóriumokban.
• Impulzus transzformátorok: Rövid, nagyfrekvenciás impulzusok átvitelére optimalizáltak, például digitális áramkörökben.
• Hegesztő transzformátorok: Nagy áramot és alacsony feszültséget biztosítanak az ívhegesztéshez.

Szigetelési mód szerinti csoportosítás

A transzformátorok szigetelésük és hűtésük módja szerint is megkülönböztethetők:

• Olajszigetelésű transzformátorok: A vasmag és a tekercsek egy speciális dielektromos olajba merülnek. Az olaj kiváló szigetelőanyag, és egyben hűtőközegként is funkcionál, elvezetve a működés közben keletkező hőt a tartály falaihoz vagy a hűtőbordákhoz. Ezek a legelterjedtebbek a nagy teljesítményű és kültéri alkalmazásokban.
• Száraz transzformátorok: Ezekben a transzformátorokban nincs folyékony szigetelőanyag. A tekercseket levegő vagy szilárd szigetelőanyag (pl. gyanta) szigeteli. Előnyük a tűzbiztonság és a környezetbarátság, ezért gyakran használják őket beltéri, zsúfolt helyeken, például épületekben, kórházakban, vagy olyan ipari létesítményekben, ahol az olajszivárgás kockázata nem megengedett.

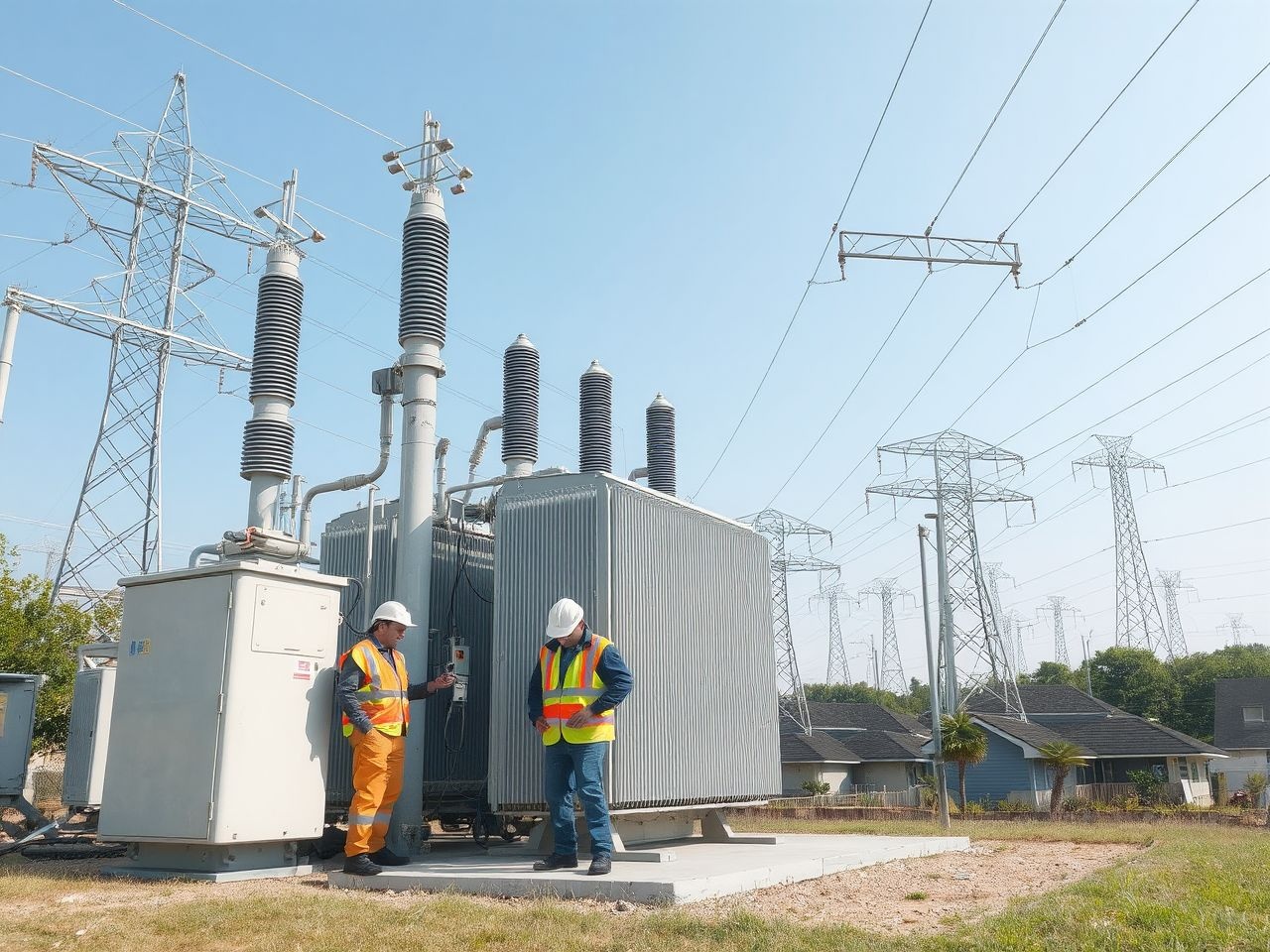

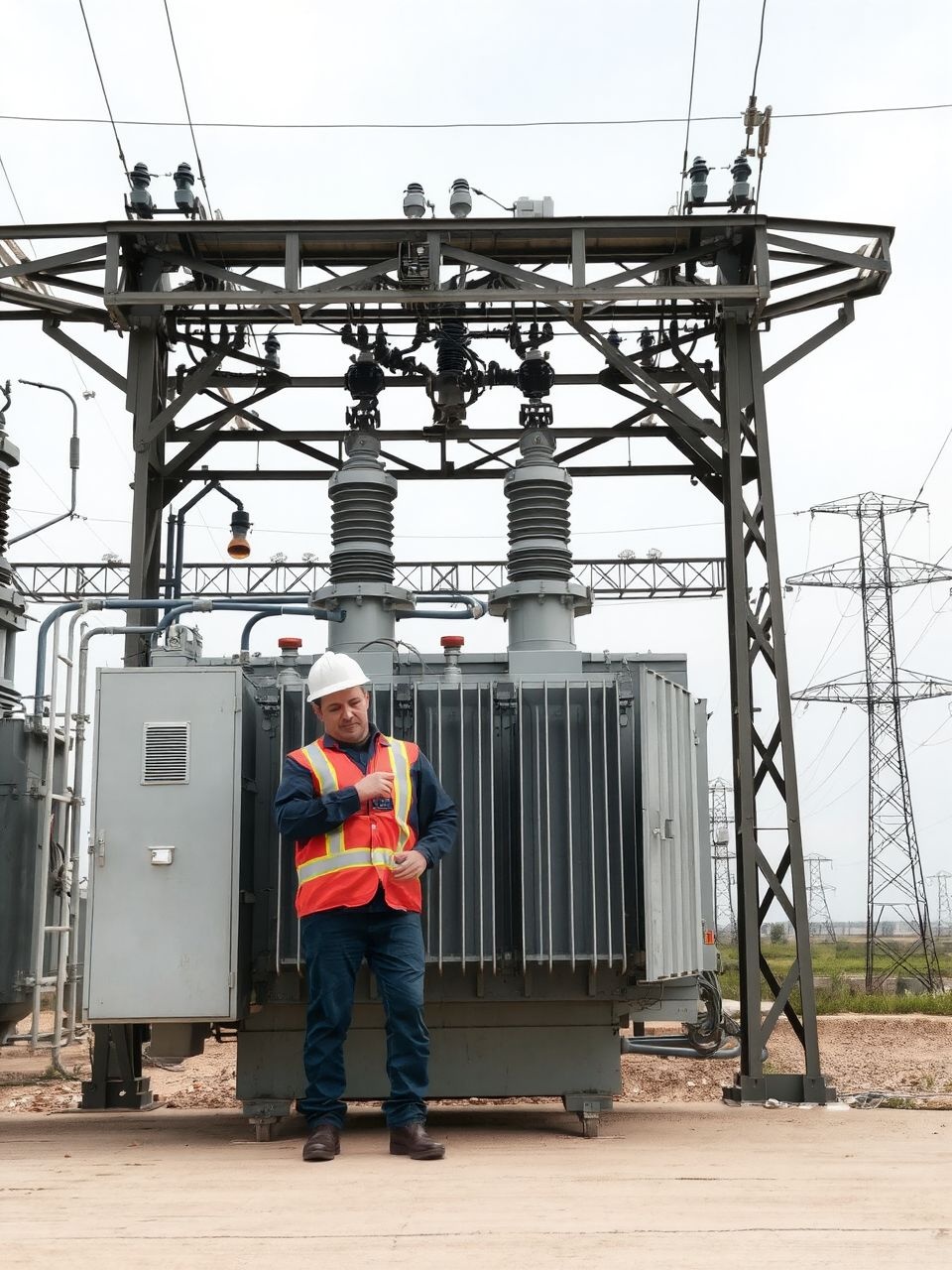

A transzformátorok szerepe az energiatermeléstől a fogyasztóig

Ahogy korábban említettük, a transzformátorok kritikus láncszemek az energiaellátási lánc minden szakaszában. Tekintsük át részletesebben, hogyan járulnak hozzá az energia útjához.

Energiatermelés (erőművek)

Az erőművekben (legyen szó szénerőműről, atomerőműről, vízerőműről vagy gázturbinás erőműről) a generátorok jellemzően közepes feszültségen (pl. 10-30 kV) termelik az áramot. Ez a feszültség túl alacsony lenne a gazdaságos nagytávolságú átvitelhez.

Az erőművek közvetlen közelében találhatóak a generátor transzformátorok, amelyek azonnal felemelik ezt a feszültséget az átviteli hálózat számára szükséges szintre, ami akár 400 kV vagy még magasabb is lehet. Ez a lépés minimalizálja az átviteli vezetékekben fellépő teljesítményveszteséget.

Átviteli hálózat (nagytávolságú szállítás)

A magasfeszültségű távvezetékek (transzmissziós hálózat) szállítják az energiát az erőművektől a nagy fogyasztói központokig vagy a regionális alállomásokig. A magas feszültség (és ebből adódóan az alacsony áramerősség) kulcsfontosságú a P = I²R képlet szerinti veszteségek minimalizálásához.

Minél nagyobb a feszültség, annál kisebb áram szükséges ugyanazon teljesítmény átviteléhez, és annál kisebb lesz a veszteség a vezeték ellenállásán. Az átviteli hálózatban is használnak transzformátorokat a feszültségszintek közötti átmenetek biztosítására, például különböző régiók hálózatainak összekapcsolásakor.

Elosztó hálózat (helyi elosztás)

Amikor az energia eléri a nagyvárosok vagy ipari területek határát, az alállomásokon található transzformátorok kezdik meg a feszültség csökkentését. Először az extra magas feszültséget (pl. 400 kV) csökkentik magas feszültségre (pl. 132 kV), majd ezt tovább középfeszültségre (pl. 22 kV).

Ezt a középfeszültséget szállítják azután a helyi elosztóhálózaton keresztül a településekre és az ipari parkokba. Itt lépnek be az elosztó transzformátorok, amelyek a középfeszültséget a végfelhasználók számára biztonságos és használható alacsony feszültségre (pl. 400/230 V) alakítják át.

Ipari és kereskedelmi fogyasztók

Nagyobb ipari létesítmények vagy kereskedelmi komplexumok gyakran közvetlenül a középfeszültségű hálózatról kapják az áramot. Ezek a fogyasztók saját transzformátor alállomásokkal rendelkeznek, amelyek a bejövő középfeszültséget az üzem belső hálózatának megfelelő szintre alakítják át.

Ez lehetővé teszi számukra, hogy hatékonyabban és rugalmasabban használják fel az energiát, és gyakran kedvezőbb tarifákat is kaphatnak a nagyfogyasztás miatt.

Lakossági fogyasztók

A háztartások és kisebb üzletek számára az energia az elosztó transzformátorokból érkezik, már a szabványos 230 V (egyfázisú) vagy 400 V (háromfázisú) feszültségen. Ezek a transzformátorok általában oszlopra szerelve vagy kis kőépületekben találhatók a lakóövezetekben.

A transzformátorok gondoskodnak arról, hogy az otthonainkba érkező áram biztonságos és stabil legyen, lehetővé téve a háztartási gépek, világítás és elektronikai eszközök működését.

A transzformátorok tehát nem csak feszültséget alakítanak át, hanem kulcsfontosságúak a hálózat rugalmasságában, megbízhatóságában és a gazdaságos energiaellátásban. Nélkülük az elektromos energia eljuttatása a mai formában elképzelhetetlen lenne.

Hatékonyság és veszteségek: Optimalizálás a fenntarthatóságért

Az elektromos hálózatban lévő transzformátorok száma és összteljesítménye óriási. Éppen ezért a hatékonyságuk, vagyis az energiaveszteségek minimalizálása kulcsfontosságú nemcsak gazdasági, hanem környezetvédelmi szempontból is.

Minden egyes százalékpontnyi hatásfoknövekedés globális szinten hatalmas energiamegtakarítást jelent, csökkentve az erőművek terhelését és a szén-dioxid kibocsátást.

Miért kritikus a hatékonyság?

A transzformátorok folyamatosan működnek, gyakran évtizedeken keresztül. Még egy kis százalékos veszteség is jelentős mennyiségű energiává adódik össze az élettartamuk során.

A veszteséges energia hővé alakul, ami nem csak pazarlás, hanem hűtési igényt is generál, tovább növelve az üzemeltetési költségeket és terhelve a környezetet.

Veszteségtípusok részletesebben

Ahogy már említettük, a transzformátorok veszteségei alapvetően két kategóriába sorolhatók:

Üresjárási veszteség (vasveszteség)

Ez a veszteség akkor is fennáll, ha a transzformátor nincs terhelve, de feszültség alatt van. Főként a vasmagban keletkezik, és a hiszterézis- és örvényáram-veszteségekből tevődik össze. Anyagválasztással (pl. szilíciumacél) és a mag laminálásával minimalizálható.

Terhelési veszteség (rézveszteség)

Ez a veszteség a tekercsekben folyó áram miatt keletkezik, az I²R törvény szerint. Minél nagyobb az áram, annál nagyobb a veszteség. Vastagabb, jobb vezető képességű huzalokkal, valamint a tekercsek optimális geometriai elrendezésével csökkenthető.

Ezen felül léteznek még kisebb, de nem elhanyagolható veszteségek, mint például a dielektromos veszteségek a szigetelőanyagokban, vagy a zaj és vibráció okozta mechanikai veszteségek.

Hogyan minimalizálják a veszteségeket?

A modern transzformátorok tervezésekor és gyártásakor számos technológiát alkalmaznak a hatékonyság növelésére:

• Fejlett maganyagok: Alacsony veszteségű, orientált szemcséjű szilíciumacél lemezek, vagy akár amorf fémötvözetek használata, amelyek rendkívül alacsony hiszterézis- és örvényáram-veszteséggel rendelkeznek.
• Optimális tekercselés: A tekercsek geometriai elrendezésének optimalizálása a szórt fluxus csökkentésére és a rézveszteségek minimalizálására.
• Hatékony hűtőrendszerek: Az olajszigetelésű transzformátoroknál a hűtőbordák, radiátorok és ventilátorok optimalizálása a hőelvezetés maximalizálása érdekében.
• Szigetelőanyagok fejlesztése: Jobb dielektromos tulajdonságokkal rendelkező szigetelőolajok és szilárd szigetelőanyagok alkalmazása.
• Méretezés: A transzformátorok pontos méretezése a várható terhelési profilhoz, elkerülve a feleslegesen nagy vagy alulméretezett egységeket.

Energiahatékonysági osztályok és szabványok

Számos országban és régióban (pl. EU) szigorú energiahatékonysági szabványok és osztályok vonatkoznak a transzformátorokra. Ezek a szabványok meghatározzák a maximálisan megengedett üresjárási és terhelési veszteségeket, ösztönözve a gyártókat a folyamatos innovációra és a hatékonyabb termékek fejlesztésére.

Az energiahatékonysági címkék és minősítések segítenek a felhasználóknak a legmegfelelőbb, leginkább energiatakarékos transzformátor kiválasztásában, figyelembe véve az élettartam költségeit és a környezeti hatásokat.

A transzformátorok hatékonyságának folyamatos javítása nem csupán technológiai kihívás, hanem alapvető hozzájárulás a fenntartható energiaellátáshoz és a klímavédelemhez.

Transzformátorok karbantartása és élettartamának maximalizálása

A transzformátorok drága, stratégiai fontosságú berendezések, amelyek hosszú élettartamra tervezettek, gyakran 20-40 évre vagy még tovább. Azonban ez a hosszú élettartam csak rendszeres és szakszerű karbantartással biztosítható.

A karbantartás célja a hibák megelőzése, a meghibásodások korai felismerése, a teljesítmény optimalizálása és az üzemeltetési biztonság fenntartása.

Miért fontos a rendszeres karbantartás?

A transzformátorok folyamatosan ki vannak téve különféle stresszhatásoknak: hőmérséklet-ingadozások, elektromos terhelések, környezeti szennyeződések. Ezek mind hozzájárulnak az anyagok öregedéséhez és a teljesítmény romlásához.

A rendszeres karbantartás lehetővé teszi, hogy időben észleljék ezeket a folyamatokat, mielőtt azok súlyos, költséges meghibásodáshoz vagy akár a transzformátor teljes tönkremeneteléhez vezetnének.

Vizsgálatok és ellenőrzések

A transzformátorok karbantartási programja számos különböző vizsgálatot és ellenőrzést foglal magában:

Szemrevételezés és külső ellenőrzés

Ez az alapvető lépés magában foglalja a transzformátor külső állapotának ellenőrzését. Keresni kell olajszivárgás jeleit, a festékréteg épségét, a hűtőbordák tisztaságát, a szigetelők (átvezető szigetelők) repedéseit vagy szennyeződését, valamint a csatlakozások állapotát.

Fontos ellenőrizni a zajszintet és a rezgéseket is, mivel ezek rendellenes működésre utalhatnak.

Olajvizsgálat (olajszigetelésű transzformátoroknál)

A transzformátorolaj a szigetelés és a hűtés kulcsfontosságú eleme. Rendszeres mintavétellel és laboratóriumi vizsgálattal ellenőrzik az olaj minőségét.

Vizsgálják a dielektromos szilárdságot (mennyire képes ellenállni az elektromos feszültségnek), a víztartalmat (a víz rontja a szigetelést), az aciditást (savasságot, ami az olaj öregedésére utal), a gázelemzést (DGA) (az olajban oldott gázok elemzésével rejtett hibákra, pl. ívkisülésre lehet következtetni), valamint a szemcseanalízist.

Szigetelési ellenállás mérés

Ezzel a méréssel ellenőrzik a tekercsek és a föld, valamint a tekercsek egymás közötti szigetelésének állapotát. A romló szigetelési ellenállás a transzformátor élettartamának végét jelzi, vagy súlyos meghibásodásra utal.

Tekercselési ellenállás mérés

A tekercsek egyenáramú ellenállásának mérésével ellenőrzik a tekercsek épségét, a csatlakozások minőségét és az esetleges szakadásokat.

Áttétel ellenőrzés

Az áttétel arányának mérésével ellenőrzik, hogy a transzformátor a tervezett feszültségátalakítást végzi-e. Ez különösen fontos a fokozatkapcsolós transzformátoroknál.

Termográfiai vizsgálat

Infravörös kamerával végzett hőképes vizsgálat, amely felfedi a túlmelegedő pontokat a transzformátoron (pl. rossz csatlakozások, túlterhelt alkatrészek), még mielőtt azok látható hibához vezetnének.

Olajcsere és szigetelőanyagok állapota

Az olajszigetelésű transzformátoroknál az olaj idővel öregszik, szennyeződik és elveszíti szigetelő képességét. Bizonyos időközönként vagy a vizsgálati eredmények alapján szükségessé válhat az olaj regenerálása (szűrése, szárítása) vagy teljes cseréje.

A szilárd szigetelőanyagok (pl. papír, gyanta) állapotát is figyelemmel kísérik, mivel ezek elöregedése visszafordíthatatlan és a transzformátor élettartamának végét jelenti.

Hűtési rendszerek karbantartása

A hűtőbordák, radiátorok és ventilátorok tisztán tartása elengedhetetlen a hatékony hőelvezetéshez. Az olajszivattyúk és ventilátorok működését rendszeresen ellenőrizni kell.

A hűtőrendszer meghibásodása túlmelegedéshez és a transzformátor károsodásához vezethet.

Túlterhelés és rövidzárlat elleni védelem

A transzformátorokat védelmi rendszerekkel látják el, amelyek túláram, rövidzárlat vagy belső hibák esetén automatikusan lekapcsolják az eszközt. Ezeket a védelmeket (pl. Buchholz relé, hőmérséklet-érzékelők, túláram relék) rendszeresen ellenőrizni és kalibrálni kell.

Élettartam-meghosszabbító stratégiák

A proaktív karbantartás, a terhelés optimalizálása (elkerülve a tartós túlterhelést), a környezeti tényezők (pl. páratartalom, hőmérséklet) ellenőrzése mind hozzájárulhat a transzformátor élettartamának meghosszabbításához.

Egyes esetekben, ha a transzformátor vasmagja és tekercselése jó állapotban van, de a szigetelőrendszer öregedett, lehetséges a felújítás, amely magában foglalhatja az olaj cseréjét, a tekercsek újraszigetelését vagy akár a sérült részek cseréjét.

Környezetvédelmi szempontok a karbantartásban

A transzformátorolaj veszélyes hulladéknak minősül, ezért a kezelése és ártalmatlanítása szigorú környezetvédelmi előírások szerint kell, hogy történjen. Az olajszivárgás megelőzése és az esetleges szivárgások azonnali kezelése kulcsfontosságú.

A száraz transzformátorok népszerűsége részben a környezetbarátabb üzemeltetésüknek köszönhető, mivel nem tartalmaznak folyékony szigetelőanyagot.

A transzformátorok gondos karbantartása tehát nem csupán a megbízható energiaellátás, hanem a gazdaságos üzemeltetés és a környezetvédelem alapja is.

Hibaelhárítás és biztonsági előírások

Még a leggondosabb karbantartás ellenére is előfordulhatnak hibák a transzformátorok működésében. A gyors és szakszerű hibaelhárítás, valamint a szigorú biztonsági előírások betartása létfontosságú az anyagi károk minimalizálásához és a személyi sérülések elkerüléséhez.

Gyakori hibajelenségek és okai

A transzformátorok meghibásodásai sokfélék lehetnek, de néhány gyakori jelenség és azok lehetséges okai a következők:

• Túlmelegedés: Ez a leggyakoribb hiba, amelyet okozhat túlterhelés, elégtelen hűtés (pl. ventilátorhiba, eltömődött hűtőbordák), magas környezeti hőmérséklet, vagy belső hiba (pl. rossz tekercselési csatlakozás, vasmagveszteség növekedése).
• Zajszint növekedése: A normális zümmögésen túli, erősödő zaj utalhat a vasmag lemezeinek lazulására, tekercselési problémára, vagy akár részleges kisülésekre.
• Olajszivárgás: A tömítések elöregedése vagy mechanikai sérülés miatt az olajszivárgás csökkenti az olajszintet, rontja a hűtést és a szigetelést, és környezeti kockázatot jelent.
• Részleges kisülések (Partial Discharges, PD): Ezek apró, lokális kisülések a szigetelőanyagban, amelyek nem hidalták át teljesen a szigetelést. Idővel károsítják a szigetelést, és teljes átütéshez vezethetnek. Az olajban oldott gázok elemzésével (DGA) kimutathatók.
• Szigetelési hibák: A tekercsek közötti vagy a tekercs és a föld közötti szigetelés meghibásodása rövidzárlathoz vezethet, ami súlyos károkat okozhat.
• Fokozatkapcsoló hibái: A fokozatkapcsolók mechanikai alkatrészei idővel elhasználódhatnak, ami rossz érintkezést, ívkisülést és túlmelegedést okozhat.

Védelmi rendszerek

A transzformátorok védelmére számos automatikus rendszer létezik, amelyek célja a hiba gyors észlelése és a berendezés lekapcsolása a hálózatról, mielőtt súlyosabb károk keletkeznének:

• Buchholz relé: Olajszigetelésű transzformátoroknál használják. Érzékeli az olajban keletkező gázokat és az olajáramlást. Belső hibák (pl. ívkisülés, tekercselés túlmelegedése) esetén riasztást ad, vagy lekapcsolja a transzformátort.
• Hőmérséklet-érzékelők: Figyelik az olaj és/vagy a tekercselés hőmérsékletét. Meghatározott határérték túllépése esetén riasztást vagy lekapcsolást indítanak.
• Túláram- és zárlati védelem: Relék és megszakítók, amelyek a hálózaton fellépő túláram vagy rövidzárlat esetén azonnal lekapcsolják a transzformátort.
• Földzárlat védelem: Érzékeli a földzárlatokat, és megakadályozza a veszélyes áramok terjedését.
• Nyomáscsökkentő szelep: Súlyos belső hiba esetén az olaj elgőzölöghet, rendkívül magas nyomást okozva a tartályban. A szelep kinyit, hogy elkerülje a tartály felrobbanását.

Biztonsági protokollok a kezelés és karbantartás során

Az elektromos hálózat nagyfeszültségű részén dolgozni rendkívül veszélyes. Szigorú biztonsági előírások és protokollok betartása kötelező:

• Feszültségmentesítés: Minden karbantartási vagy javítási munka megkezdése előtt a transzformátort teljesen feszültségmentesíteni kell, és ellenőrizni kell a feszültség hiányát.
• Földelés és rövidre zárás: A feszültségmentesített transzformátort biztonsági okokból földelni és rövidre zárni kell, hogy elkerüljék a véletlen visszakapcsolást vagy az indukált feszültségek okozta baleseteket.
• Szigetelt védőeszközök: A munkavégzés során megfelelő szigetelt kesztyűt, szerszámokat és védőruhákat kell használni.
• Engedélyezési rendszerek: A munkavégzéshez engedélyt kell kérni, és a munkaterületet megfelelően le kell zárni és táblákkal jelölni.
• Képzett személyzet: Csak megfelelően képzett és jogosult szakemberek végezhetnek munkát a transzformátorokon.
• Olajkezelés: Az olajjal való munka során be kell tartani a vegyi anyagokra vonatkozó biztonsági előírásokat, és gondoskodni kell a megfelelő egyéni védőfelszerelésről.

A biztonság soha nem alkuképes, különösen az olyan nagy teljesítményű berendezések, mint a transzformátorok esetében, amelyek képesek súlyos sérüléseket vagy halálos baleseteket okozni, ha nem megfelelően kezelik őket.

A transzformátorok tehát az elektromos hálózat elengedhetetlen részei, amelyek a modern társadalom működésének alapját képezik. Működési elvük, sokszínű típusválasztékuk és a megbízható működésükhöz szükséges karbantartási igényük mind azt mutatja, hogy komplex és rendkívül fontos mérnöki alkotásokról van szó.

A jövő energiarendszereinek fejlődésével, a megújuló energiaforrások integrálásával és az okoshálózatok térnyerésével a transzformátorok szerepe tovább növekszik, és a hatékony, megbízható és intelligens energiaátalakításra még nagyobb hangsúly kerül.

A folyamatos innováció a transzformátorok technológiájában, valamint a szakszerű üzemeltetés és karbantartás biztosítja, hogy ezek a „hálózati szívek” továbbra is zökkenőmentesen és biztonságosan pumpálják az energiát otthonainkba és iparunkba.
