A modern építészet egyik legkevésbé látható, mégis alapvető eleme a toronymerevítő, amely az épületek, különösen a magasépítmények stabilitását és biztonságát garantálja. Egy városképet meghatározó felhőkarcoló vagy egy monumentális híd nem csupán esztétikai remekmű, hanem a mérnöki precizitás és innováció diadala is, melynek középpontjában a szerkezet ellenállóképessége áll a külső és belső erőkkel szemben. A toronymerevítő rendszerek feladata, hogy megóvják az építményeket a szél, a földrengés és egyéb dinamikus hatások okozta deformációktól és károsodásoktól, biztosítva ezzel hosszú távú működésüket és a bennük tartózkodók biztonságát.
A mérnöki tervezés során a stabilitás elérése komplex feladat, amely a szerkezet minden egyes elemének alapos megfontolását igényli. A toronymerevítők nem csupán passzív ellenállást nyújtanak, hanem aktívan hozzájárulnak az épület viselkedésének optimalizálásához szélsőséges körülmények között is. A cél az, hogy az épület ne csak állva maradjon, hanem a terhelések hatására bekövetkező elmozdulásai is elfogadható határok között maradjanak, elkerülve a szerkezeti elemek túlterhelését és a használhatóság romlását. Ez a cikk részletesen feltárja a toronymerevítők világát, bemutatva azok típusait, működési elvüket, a tervezési szempontokat és a modern építészetben betöltött nélkülözhetetlen szerepüket.
Az épületekre ható erők és a merevítés szükségessége
Minden épületre számos erő hat folyamatosan, amelyek a szerkezet stabilitását veszélyeztethetik. Ezek az erők alapvetően két fő kategóriába sorolhatók: függőleges és vízszintes terhelések. A függőleges terhelések magukban foglalják az épület saját súlyát, a használati terheléseket (bútorok, emberek), a hóterhelést és egyéb, lefelé ható erőket. Ezeket általában a függőleges teherhordó elemek, mint például oszlopok és falak viselik, és a gravitáció irányába hatnak.
Azonban a legnagyobb kihívást a vízszintes terhelések jelentik, amelyek oldalirányú mozgásra kényszerítik az épületet. Ezek közül a legjelentősebbek a szélterhelés és a földrengés okozta erők. A szél sebességével és magasságával arányosan nő a rá gyakorolt nyomás, ami különösen a magas épületeknél okoz jelentős oldalirányú elmozdulásokat és rezgéseket. Egy erős vihar képes hatalmas erővel lökdösni az épületeket, ami szerkezeti fáradáshoz vagy akár összeomláshoz is vezethet, ha nincs megfelelő merevítés.
A földrengések során a talaj hirtelen mozgása rendkívül komplex dinamikus terheléseket generál. Az épület alja hirtelen elmozdul, míg a felső részei tehetetlenségük miatt megpróbálnak a helyükön maradni, ami óriási nyíróerőket és hajlítónyomatékokat hoz létre a szerkezetben. A toronymerevítők feladata, hogy ezeket az oldalirányú erőket felvegyék, elvezessék és eloszlassák, minimalizálva az épület károsodását és megakadályozva a szerkezet progresszív összeomlását.
„A modern építészmérnöki tervezés nem csupán az esztétikáról, hanem elsősorban a biztonságról és a tartósságról szól. A toronymerevítők a láthatatlan hősök, amelyek csendben biztosítják az épületeink ellenállóképességét a természet pusztító erejével szemben.”
A dinamikus hatások, mint a rezonancia, további komplexitást adnak a tervezési folyamatnak. Ha egy épület saját rezgési frekvenciája megegyezik egy külső erő (pl. szél vagy földrengés) frekvenciájával, akkor az amplitúdó felerősödhet, ami katasztrofális következményekkel járhat. A toronymerevítő rendszerek nemcsak az erők felvételére szolgálnak, hanem a szerkezet rezgési karakterisztikáját is megváltoztatják, elkerülve a rezonancia veszélyét, vagy csillapító rendszerekkel aktívan kezelik azt.
A merevítési rendszerek fejlődése a történelem során
Az épületek stabilitásának biztosítása nem új keletű probléma; az emberiség már évezredek óta keresi a megoldásokat a szerkezetek állékonyságának megőrzésére. Az ókori civilizációk, mint például az egyiptomiak vagy a rómaiak, masszív kőfalakkal és pillérekkel biztosították építményeik tartósságát. Ezek a kezdetleges merevítő rendszerek a gravitációs terhelésekkel szemben voltak hatékonyak, de az oldalirányú erőkkel szembeni ellenállásuk korlátozott volt a felhasznált anyagok és építési technológiák miatt.
A középkori katedrálisok idején a támpillérek és a támívek jelentették az innovációt, amelyek a vékonyabb falak és a hatalmas boltozatok oldalirányú tolóerejét vezették le a talajba. Bár ezek a megoldások elsősorban a függőleges terhek oldalirányú komponenseinek kezelésére szolgáltak, már ekkor megjelent a szerkezeti elemek közötti erőelosztás gondolata. Azonban a valódi áttörés a vasbeton és az acél megjelenésével következett be a 19. és 20. században.
Az acélszerkezetek lehetővé tették a korábban elképzelhetetlenül magas épületek, a felhőkarcolók megépítését. Az acél kiváló szakítószilárdsága és rugalmassága új távlatokat nyitott a merevítési rendszerek tervezésében. A kezdeti magasépületek gyakran egyszerűbb, keretes rendszerekkel készültek, ahol a merevítést a gerendák és oszlopok merev csomópontjai biztosították. Azonban ahogy az épületek egyre magasabbá váltak, nyilvánvalóvá vált, hogy ezek a rendszerek önmagukban nem elegendőek az egyre növekvő szélterhelés és a szeizmikus erők kezelésére.
A 20. század közepén jelentek meg az első, kifejezetten a vízszintes terhelések felvételére tervezett, hatékony toronymerevítő rendszerek, mint például a merevítő falak, a keresztrácsos merevítők és később a csővázas rendszerek. Ezek a fejlesztések forradalmasították a magasépítészetet, lehetővé téve a karcsúbb, könnyebb és gazdaságosabb szerkezetek építését. A számítógépes analízis és a fejlett anyagok további fejlődést hoztak, ami még kifinomultabb és optimalizáltabb merevítési megoldásokat eredményezett.
Különböző toronymerevítési rendszerek részletes bemutatása
A modern magasépítészet számos különböző toronymerevítési rendszert alkalmaz, amelyek mindegyike specifikus előnyökkel és hátrányokkal rendelkezik, és különböző építészeti és szerkezeti igényekre szabott. A választás számos tényezőtől függ, mint például az épület magassága, az alaprajz, a helyi szeizmikus aktivitás, a szélterhelés, az anyagköltségek és az esztétikai megfontolások.
Merevítő falak
A merevítő falak (vagy nyírófalak, angolul “shear walls”) az egyik leggyakoribb és leghatékonyabb merevítési megoldások, különösen vasbeton szerkezetekben. Ezek gyakorlatilag függőleges konzolos gerendákként működnek, amelyek az oldalirányú erőket felveszik és a talajba vezetik. A falak vastagsága és elhelyezése kulcsfontosságú a hatékonyságuk szempontjából. Gyakran az épület magjában, a liftaknák és lépcsőházak körül helyezkednek el, ahol kevésbé zavarják a belső tér elrendezését.
A merevítő falak nagy merevséget biztosítanak, de hajlamosak lehetnek a nyíródeformációra, különösen magas és vékony szerkezetek esetén. Előnyük az egyszerű kivitelezés és a viszonylag alacsony költség. Hátrányuk, hogy korlátozzák az alaprajzi rugalmasságot és a homlokzati nyílások méretét. Az L, T, U vagy doboz alakú falak hatékonyabban ellenállnak a torziónak, mint az egyenes falak.
Keresztrácsos merevítők
A keresztrácsos merevítők (Braced Frames) acélszerkezetekben rendkívül népszerűek. Ezek a rendszerek átlós elemeket használnak, amelyek háromszögeket hoznak létre az oszlopok és gerendák között. A háromszög alakzat a mechanika egyik legstabilabb formája, amely hatékonyan ellenáll a deformációnak. A keresztrácsos merevítők az oldalirányú erőket húzó- és nyomóerőkké alakítják, amelyeket az átlós elemek viselnek.
Több típusa létezik:
- X-merevítés: Két átlós elem keresztezi egymást, mindkettő képes húzó- és nyomóerőt is felvenni. Nagyon hatékony és gyakran alkalmazott.
- K-merevítés: Az átlós elemek az oszlop közepén találkoznak. Kevésbé hatékony, mint az X-merevítés, és az oszlopra koncentrált terhelést okozhat.
- V-merevítés és Fordított V (Chevron) merevítés: Az átlós elemek a gerenda közepén találkoznak. Lehetővé teszik a homlokzati nyílásokat, de az oszlopokra függőleges terhelést is átadnak, ami aszimmetrikus terheléshez vezethet.
A keresztrácsos merevítők előnye a nagy merevség és a viszonylag könnyű szerkezet. Hátrányuk, hogy akadályozhatják a homlokzati nyílásokat és a belső tér elrendezését, bár a V és Chevron típusok ezen a téren rugalmasabbak.
Magrendszerek
A magrendszerek (Core Systems) a magasépületek központi részén elhelyezkedő, merevítő falakból és/vagy keresztrácsos elemekből álló szerkezetek. Ezek a magok általában a felvonókat, lépcsőházakat, gépészeti aknákat és közműveket foglalják magukba. A magrendszer az épület “gerincét” képezi, amely az összes oldalirányú terhelést felveszi és a talajba vezeti.
Ez a rendszer rendkívül hatékony a torziós merevség biztosításában is, mivel a központi elhelyezkedés miatt nagy karon tud ellenállni a csavaró erőknek. A magrendszerek lehetővé teszik a külső homlokzatok és a belső terek rugalmasabb kialakítását, mivel a teherhordó funkció nagy része a központba koncentrálódik. Ez a megoldás gyakran társul külső oszlopokkal és gerendákkal, amelyek a függőleges terheket viselik, míg a mag a vízszinteseket.
Csővázas rendszerek
A csővázas rendszerek (Tube Structures) a modern magasépítészet egyik leginnovatívabb és leghatékonyabb merevítési formái. Fazlur Khan, a legendás építészmérnök fejlesztette ki az 1960-as években. Lényege, hogy az épület külső falai egy sűrűn elhelyezett oszlop-gerenda hálózatot alkotnak, amely egy üreges csőként viselkedik, ellenállva az oldalirányú erőknek.
Három fő típusa van:
- Keretezett cső (Framed Tube): A külső oszlopok sűrűn helyezkednek el, és merev gerendákkal vannak összekötve, létrehozva egy rácsos szerkezetet. A külső falak viselik az oldalirányú terhelések nagy részét.
- Rácsos cső (Trussed Tube): Hasonló a keretezett csőhöz, de az oszlopok és gerendák között átlós merevítések is vannak, növelve a merevséget és a hatékonyságot. Ez a rendszer különösen látványos lehet, ha a szerkezetet szabadon hagyják (pl. John Hancock Center).
- Kötegelt cső (Bundled Tube): Több, egymáshoz kapcsolódó csőből áll, amelyek különböző magasságokban érhetnek véget, érdekes építészeti formákat eredményezve. A Sears (Willis) Tower híres példája ennek a rendszernek.
A csővázas rendszerek rendkívül hatékonyak a szélterhelés és a szeizmikus erők kezelésében, jelentős merevséget biztosítva. Emellett lehetővé teszik a belső oszlopok számának csökkentését, ami nagyobb rugalmasságot ad a belső tér kialakításában.
Konzolos és övgerendás rendszerek
A konzolos és övgerendás rendszerek (Outrigger and Belt Trusses) olyan megoldások, amelyek a magrendszer merevségét kombinálják a külső oszlopok teherbírásával. A konzolos gerendák az épület magjából nyúlnak ki a külső oszlopokhoz, összekötve a két rendszert. Az övgerendák (belt trusses) pedig az épület kerülete mentén futnak, jellemzően több emelet magasságában, és szintén a maghoz kapcsolódnak.
Ez a kombinált rendszer jelentősen növeli az épület hajlítási merevségét azáltal, hogy a külső oszlopokat is bevonja az oldalirányú erők felvételébe. A konzolos gerendák és övgerendák az épület magasságának bizonyos szintjeinél helyezkednek el, optimalizálva a terheléselosztást. Különösen hatékonyak a nagyon magas és karcsú épületeknél, ahol a hagyományos magrendszerek önmagukban már nem elegendőek a billenés megakadályozására. A Burj Khalifa például egy komplex, háromágú Y-alakú magrendszert és konzolos gerendákat is alkalmaz.
Innovatív merevítési megoldások és aktív rendszerek

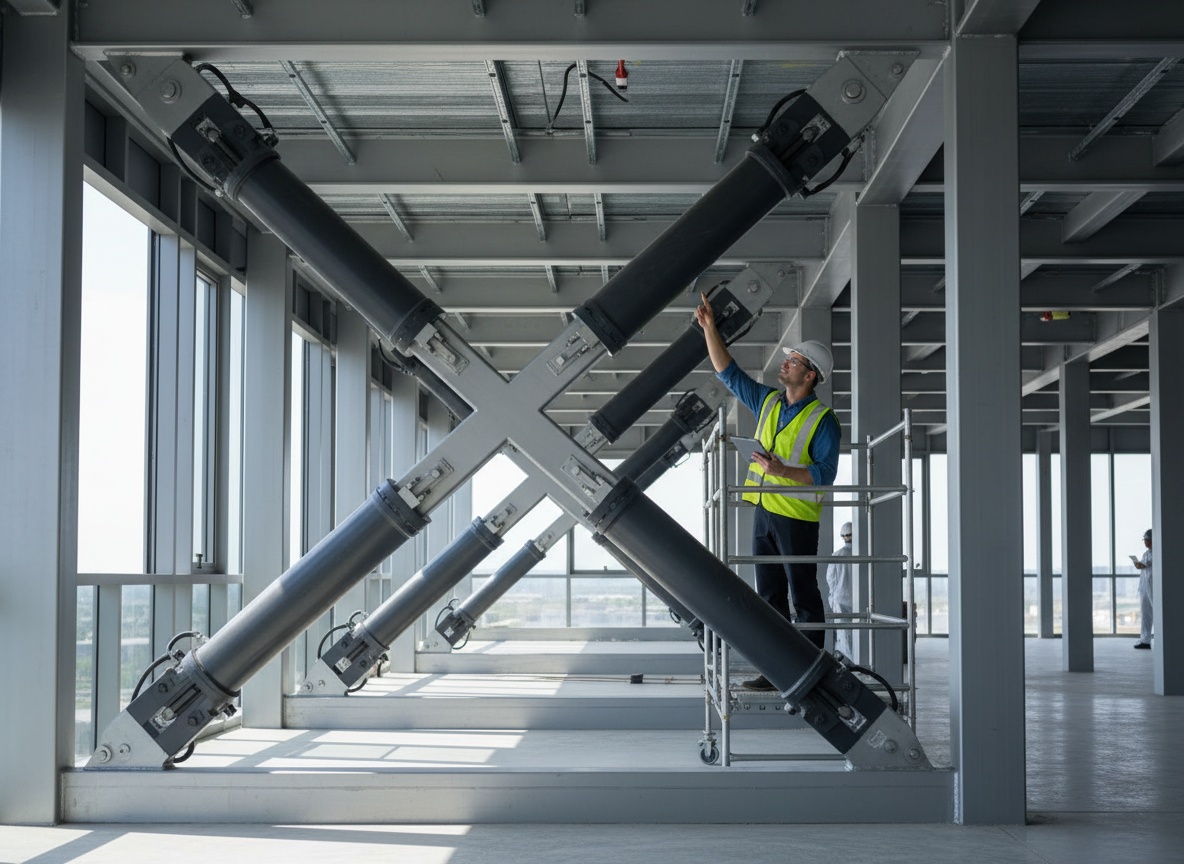

A passzív merevítési rendszerek, mint a falak vagy a rácsok, önmagukban is rendkívül hatékonyak, de a modern mérnöki tudomány túlmutat ezen. Az innovatív megoldások és az aktív rendszerek képesek az épület dinamikus viselkedését finomhangolni, optimalizálva a stabilitást és a komfortérzetet extrém terhelések esetén is. Ezek a rendszerek gyakran valamilyen formában csillapítják az épület mozgását, vagy akár aktívan ellensúlyozzák a külső erőket.
Viszkoelasztikus csillapítók
A viszkoelasztikus csillapítók (Visco-elastic Dampers, VEDs) olyan eszközök, amelyek egy viszkózus anyag (pl. szilikon alapú polimer) deformációjával nyelnek el energiát. Amikor az épület mozog, a csillapítóban lévő anyag nyírófeszültségnek van kitéve, és a súrlódás, illetve a belső deformáció révén hőt termel, eloszlatva ezzel a mozgásból származó energiát. Ezeket a csillapítókat stratégiailag helyezik el az épület szerkezetében, például a gerendák és oszlopok közé, vagy a keresztrácsos merevítésekbe.
A VED-ek hatékonyan csökkentik az épület rezgéseit, különösen a szélterhelés és a kisebb-közepes földrengések okozta mozgásokat. Javítják az épület komfortérzetét, csökkentik a nem szerkezeti elemek (pl. válaszfalak, burkolatok) károsodását, és növelik a szerkezet élettartamát a fáradás csökkentésével. Passzív eszközök, amelyek nem igényelnek külső energiaellátást a működésükhöz, ami egyszerűbbé és megbízhatóbbá teszi őket.
Hangolt tömegcsillapítók
A hangolt tömegcsillapítók (Tuned Mass Dampers, TMDs) egy másik kifinomult technológia a rezgések csillapítására. Egy TMD alapvetően egy nagy tömegből, rugókból és csillapítókból álló rendszer, amelyet úgy terveztek, hogy egy meghatározott frekvencián rezegjen. Amikor az épület elkezd lengeni egy adott frekvencián (pl. szél vagy földrengés hatására), a TMD ellentétes fázisban kezd el mozogni, ezzel energiát von el az épülettől és csökkenti annak kilengését.
A TMD-ket általában a magasépületek legfelső szintjein helyezik el, ahol a legnagyobb a kilengés. A Taipei 101-ben például egy hatalmas, 660 tonnás acélgolyó teljesít ilyen funkciót, amely a 87. és 92. emelet között függ. A TMD-k rendkívül hatékonyak a specifikus frekvenciájú rezgések csillapításában, jelentősen javítva az épület stabilitását és a benne tartózkodók komfortérzetét. Léteznek aktív és félig aktív TMD rendszerek is, amelyek számítógépes vezérléssel optimalizálják a csillapítás mértékét.
„A modern épületek már nem csupán állnak, hanem lélegeznek és reagálnak környezetükre. Az innovatív merevítési rendszerek, különösen a csillapítók, ezt a dinamikus viselkedést optimalizálják, emberközpontúvá téve a felhőkarcolókat.”
Aktív és félig aktív vezérlőrendszerek
Az aktív és félig aktív vezérlőrendszerek jelentik a merevítési technológia csúcsát. Ezek a rendszerek szenzorok, aktuátorok és egy központi vezérlőegység segítségével folyamatosan monitorozzák az épület mozgását és a külső erőket, majd valós időben reagálnak rájuk. Az aktív rendszerek külső energiát használnak a mozgás generálására, míg a félig aktív rendszerek a meglévő energiaáramlást módosítják (pl. a csillapítók merevségét változtatják).
Például, egy aktív csillapítórendszer hidraulikus aktuátorokkal képes ellenerőket kifejteni az épület mozgásával szemben, jelentősen csökkentve a kilengéseket. Bár ezek a rendszerek drágábbak és karbantartásigényesebbek, rendkívüli pontossággal képesek szabályozni az épület viselkedését, különösen extrém szélterhelés vagy földrengés esetén. A jövő épületei valószínűleg egyre inkább támaszkodnak majd az ilyen “okos” és adaptív szerkezetekre.
Anyagválasztás és a szerkezeti rendszerek kölcsönhatása
A toronymerevítési rendszerek hatékonysága szorosan összefügg a felhasznált anyagok tulajdonságaival és azzal, hogy ezek hogyan integrálódnak az épület teljes szerkezeti rendszerébe. Az anyagválasztás alapvetően befolyásolja a szerkezet merevségét, szilárdságát, duktilitását, tűzállóságát, élettartamát és természetesen a költségeket is. A leggyakrabban alkalmazott anyagok az acél és a vasbeton, de a kompozit és hibrid megoldások is egyre nagyobb teret nyernek.
Acél mint merevítő anyag
Az acél kiválóan alkalmas merevítő szerkezetek építésére, köszönhetően nagy szakítószilárdságának, rugalmasságának és viszonylag könnyű súlyának. Az acélkeretek és keresztrácsos merevítők rendkívül hatékonyan ellenállnak az oldalirányú erőknek, és lehetővé teszik a karcsú, elegáns szerkezetek kialakítását. Az acél előnye, hogy előregyártott elemekből könnyen és gyorsan összeállítható a helyszínen, csökkentve az építési időt.
Az acél dukilitása (alakváltozó képessége törés előtt) kulcsfontosságú a szeizmikus tervezésben, mivel lehetővé teszi az épület számára, hogy deformálódjon anélkül, hogy hirtelen összeomlana. Azonban az acél hátránya a relatíve magas hővezető képessége, ami tűz esetén gyorsan gyengítheti a szerkezetet. Ezért az acél merevítő elemeket gyakran tűzvédelmi burkolattal látják el.
Vasbeton merevítő szerkezetek
A vasbeton a merevítő falak és a magrendszerek alapanyaga. A beton nagy nyomószilárdsággal rendelkezik, míg a benne lévő acélbetétek a húzószilárdságot biztosítják. Ez a kombináció rendkívül merev és ellenálló szerkezeteket eredményez, amelyek kiválóan alkalmasak az oldalirányú erők felvételére. A vasbeton tűzállósága is jobb, mint az acélé, és a tömegéből adódóan stabilabb viselkedést mutat a rezgésekkel szemben.
A vasbeton merevítő falak előnye a viszonylagos költséghatékonyság és a könnyű formálhatóság, ami lehetővé teszi komplex alaprajzú magok kialakítását. Hátránya a nagy önsúly, ami növeli az alapozási költségeket, valamint a hosszabb kivitelezési idő a beton kötése miatt. A vasbeton szerkezetek tervezésénél kiemelt figyelmet kell fordítani a repedések elkerülésére és a megfelelő vasalási sűrűségre.
Kompozit anyagok és hibrid megoldások
A modern építészet egyre gyakrabban alkalmaz kompozit anyagokat és hibrid megoldásokat, amelyek a különböző anyagok előnyös tulajdonságait ötvözik. Például, az acél-beton kompozit szerkezetek kombinálják az acél szakítószilárdságát és dukilitását a beton nyomószilárdságával és tűzállóságával. Ezek a rendszerek gyakran hatékonyabbak és gazdaságosabbak lehetnek, mint a tisztán acél vagy vasbeton szerkezetek.
Egyre elterjedtebbek a szálerősítésű polimerek (FRP) is, amelyek könnyűek, korrózióállóak és nagy szilárdságúak. Bár elsődleges merevítő elemként még ritkán alkalmazzák őket magasépületekben, kiegészítő merevítésre, szerkezetmegerősítésre vagy csillapító rendszerekben már megjelennek. A jövőben várhatóan még nagyobb szerepet kapnak az új, nagy teljesítményű anyagok a toronymerevítési technológiák fejlesztésében.
Az anyagok kiválasztásának szempontjai
Az anyagválasztás során számos szempontot kell figyelembe venni:
- Szerkezeti teljesítmény: Szilárdság, merevség, duktilitás a várható terhelésekkel szemben.
- Költségek: Anyagköltség, kivitelezési költségek, karbantartási költségek.
- Kivitelezhetőség: Az anyagok szállítása, összeszerelése, a rendelkezésre álló technológia.
- Tűzállóság: Az anyagok viselkedése tűz esetén, a szükséges tűzvédelmi intézkedések.
- Fenntarthatóság: Az anyagok környezeti lábnyoma, újrahasznosíthatósága, élettartama.
- Építészeti integráció: Az anyagok esztétikai megjelenése, illeszkedése az épület koncepciójához.
A megfelelő anyagválasztás és a szerkezeti rendszerek okos kombinációja kulcsfontosságú a biztonságos, gazdaságos és esztétikus magasépületek létrehozásához, ahol a toronymerevítők optimálisan töltik be funkciójukat.
A toronymerevítők tervezési kihívásai és a mérnöki megközelítés
A toronymerevítők tervezése az építőmérnöki szakma egyik legkomplexebb területe, amely mélyreható ismereteket igényel a szerkezetmechanika, anyagtan, dinamika és szeizmikus tervezés területén. A kihívások nem csupán a hatalmas erők felvételéből adódnak, hanem abból is, hogy a szerkezetnek gazdaságosnak, kivitelezhetőnek és esztétikailag is elfogadhatónak kell lennie. A modern tervezési folyamat a legfejlettebb számítógépes eszközökre és szigorú szabályozási keretekre támaszkodik.
Statikai és dinamikai analízis
A tervezési folyamat első lépése a terhelések pontos meghatározása és a szerkezet viselkedésének analízise. A statikai analízis a gravitációs terheléseket és az állandó oldalirányú erőket vizsgálja, míg a dinamikai analízis a változó, időfüggő terheléseket, mint a szél és a földrengés. Különösen a magasépületeknél elengedhetetlen a dinamikai analízis, amely magában foglalja a modal analysis, a response spectrum analysis és a time history analysis módszereket.
A szélterhelés meghatározása szélcsatorna-vizsgálatokkal és CFD (Computational Fluid Dynamics) szimulációkkal történik, amelyek pontosan modellezik a szél áramlását az épület körül és az épületre ható nyomást. A földrengés-tervezés során a helyi szeizmikus adatokra és az építési szabályzatokra támaszkodva határozzák meg a tervezési földrengés spektrumát, és ezen alapulva méretezik a szerkezetet a megfelelő duktilitásra és energiaelnyelésre.
Számítógépes modellezés és végeselemes módszerek
A modern toronymerevítő rendszerek tervezése elképzelhetetlen a fejlett számítógépes modellezés és a végeselemes módszerek (FEM) nélkül. Ezek a szoftverek lehetővé teszik az épület teljes szerkezetének digitális modellezését, beleértve minden oszlopot, gerendát, falat és merevítő elemet. A FEM segítségével a mérnökök szimulálhatják a szerkezet viselkedését különböző terhelési forgatókönyvek alatt, és pontosan meghatározhatják a feszültségeket, deformációkat és elmozdulásokat.
Ez a módszer nemcsak a szerkezeti elemek méretezését segíti, hanem lehetővé teszi a tervezési alternatívák gyors kiértékelését és az optimális megoldás megtalálását is. A 3D modellezés és vizualizáció segítségével az építészek és mérnökök szorosan együttműködhetnek, figyelembe véve az esztétikai és funkcionális szempontokat is a szerkezeti hatékonyság mellett.
„A toronymerevítő tervezésekor minden apró részlet számít. Egyetlen hiba is katasztrofális következményekkel járhat, ezért a precizitás, az alapos analízis és a folyamatos innováció elengedhetetlen.”
Duktilitás és redundancia
A dukilitás és a redundancia alapvető fogalmak a szeizmikus tervezésben. A duktilis szerkezet képes jelentős alakváltozásra törés előtt, anélkül, hogy hirtelen, katasztrofálisan összeomlana. Ez az energiaelnyelő képesség lehetővé teszi az épület számára, hogy elviselje a földrengés okozta erőket, és megóvja az emberi életeket, még ha maga az épület károsodást is szenved. A toronymerevítő elemeket úgy tervezik, hogy bizonyos pontokon előre meghatározott módon plasztikusan deformálódjanak, elnyelve ezzel az energiát.
A redundancia azt jelenti, hogy az épület szerkezete több teherhordó útvonallal rendelkezik, így egyetlen elem meghibásodása esetén sem következik be azonnali összeomlás. Ez a “többszörösen biztosított” elv növeli a szerkezet megbízhatóságát és ellenállóképességét extrém eseményekkel szemben. A merevítő rendszerek tervezése során gyakran alkalmaznak redundáns elemeket vagy alternatív teherhordó mechanizmusokat.
Költségoptimalizálás és kivitelezhetőség
A mérnöki tervezés során a költségoptimalizálás és a kivitelezhetőség mindig kulcsfontosságú szempontok. A legbiztonságosabb, de megfizethetetlen szerkezet nem épül meg. Ezért a tervezőknek egyensúlyt kell találniuk a szerkezeti teljesítmény, a biztonság és a gazdaságosság között. Ez magában foglalja az anyagválasztást, a szerkezeti elemek méreteinek optimalizálását, valamint a kivitelezési módszerek és ütemezés figyelembevételét.
A toronymerevítő rendszerek kivitelezése gyakran komplex feladat, amely speciális gépeket, technikákat és tapasztalt munkaerőt igényel. A tervezésnek figyelembe kell vennie a helyszíni körülményeket, a munkaerő elérhetőségét, a szállítási logisztikát és az építési folyamat során felmerülő ideiglenes merevítési igényeket is. A BIM (Building Information Modeling) rendszerek segítik a különböző szakágak közötti koordinációt, minimalizálva a hibákat és optimalizálva a kivitelezési folyamatot.
A toronymerevítők esztétikai és építészeti integrációja
Bár a toronymerevítők elsődlegesen funkcionális elemek, és a stabilitás biztosítása a fő feladatuk, a modern építészetben egyre nagyobb hangsúlyt kap az esztétikai és építészeti integrációjuk. A szerkezeti elemek már nem csupán rejtett kényszerek, hanem az épület identitásának részévé válhatnak, hozzájárulva annak vizuális megjelenéséhez és történetmeséléséhez. Az építészek és mérnökök közötti szoros együttműködés kulcsfontosságú a sikeres integrációhoz.
A szerkezet láthatósága: funkció és forma
A 20. század elején a szerkezetet gyakran elrejtették a homlokzat mögött, azonban a modernizmus és a high-tech építészet megjelenésével a szerkezet “őszinte” bemutatása, sőt kiemelése vált divatossá. Amikor a toronymerevítő elemek láthatóvá válnak, mint például a keresztrácsos merevítések a John Hancock Centeren, azok az épület karakterének meghatározó részévé válnak. Ez a megközelítés nemcsak esztétikailag izgalmas, hanem edukatív is, mivel bemutatja az épület működésének alapelveit.
A szerkezet láthatósága azonban nem mindig cél. Sok esetben a merevítő falak vagy a magrendszerek a belső térbe integrálódnak, vagy a homlokzat mögött rejtőznek. Ilyenkor a kihívás az, hogy a szerkezeti elemek ne korlátozzák túlságosan a belső tér rugalmasságát és a homlokzati nyílások kialakítását. A tervezőknek ügyesen kell egyensúlyozniuk a szerkezeti igények és az építészeti szabadság között.
Esztétikai szempontok a tervezésben
Az esztétikai szempontok figyelembevétele a merevítési rendszerek tervezésénél nem csupán a látható elemekre vonatkozik. Az épület általános formája, karcsúsága, arányai mind összefüggenek a mögötte rejlő szerkezeti megoldásokkal. Egy hatékony toronymerevítő rendszer lehetővé teheti egy karcsúbb torony kialakítását, vagy egyedi alaprajzokat, amelyek egyébként szerkezetileg nem lennének megvalósíthatók.
Az anyagválasztás, a felületek kidolgozása, a színek és a világítás mind hozzájárulhatnak ahhoz, hogy a szerkezeti elemek ne csupán funkcionálisak, hanem vizuálisan is vonzóak legyenek. Például, a külső rácsos csőrendszerek árnyékokat és textúrákat hozhatnak létre a homlokzaton, dinamikus és változatos megjelenést kölcsönözve az épületnek a napfény változásával.
A szerkezet mint építészeti elem
Amikor a toronymerevítő a tervezés integrált részévé válik, képes túllépni pusztán funkcionális szerepén és önálló építészeti elemmé válni. Gondoljunk csak a londoni Lloyd’s Buildingre, ahol a gépészeti és szerkezeti elemeket a külső térbe helyezték, vagy a párizsi Pompidou Központra. Bár ezek nem kizárólag toronymerevítők, jól illusztrálják a szerkezet mint esztétikai elem koncepcióját.
Azok az épületek, amelyek büszkén mutatják be belső szerkezetüket, mint a Hongkongi HSBC épület, ahol a hatalmas rácsos merevítések láthatóak a homlokzat mögött, gyakran egyfajta “építészeti nyilatkozatot” tesznek. Ezek az épületek a mérnöki tudomány és az építészeti vízió szintézisét képviselik, ahol a stabilitás és a biztonság kéz a kézben jár az innovatív formatervezéssel és az esztétikával.
Esettanulmányok: híres épületek és merevítési rendszereik
A toronymerevítők elméleti alapjainak megértése után érdemes néhány ikonikus épület példáján keresztül megvizsgálni, hogyan valósulnak meg ezek a rendszerek a gyakorlatban. Ezek az esettanulmányok bemutatják a különböző megközelítéseket és az innovatív megoldásokat, amelyek lehetővé tették a világ legmagasabb és legkomplexebb építményeinek megépítését.
Burj Khalifa és a háromágú Y-alakú magrendszer
A Dubaiban található Burj Khalifa, a világ legmagasabb épülete, egy rendkívül kifinomult merevítési rendszerre támaszkodik. Az épület szerkezeti alapja egy háromágú Y-alakú vasbeton magrendszer, amelyet Fazlur Khan fejlesztett ki. Ez az Y-alakú alaprajz rendkívül hatékony a torziós merevség biztosításában, mivel a három szárny ellensúlyozza egymás oldalirányú mozgását. A maghoz kapcsolódó konzolos gerendák az épület magasságának különböző szintjein kötik össze a magot a külső oszlopokkal, tovább növelve az épület merevségét és ellenállását a szélterheléssel szemben.
A rendszer előnye, hogy a függőleges terheket a mag és a külső oszlopok egyaránt viselik, optimalizálva a teherelosztást. Az Y-alakú alaprajz emellett számos építészeti előnnyel is jár, például változatos kilátást biztosít a lakóegységek számára és csökkenti a szél által keltett örvények kialakulását. A Burj Khalifa példája jól mutatja, hogyan lehet egy rendkívül komplex és innovatív toronymerevítési rendszerrel megvalósítani a mérnöki és építészeti határok feszegetését.
Taipei 101 és a hangolt tömegcsillapító
A Tajvanon található Taipei 101, amely egykor a világ legmagasabb épülete volt, kiemelkedő példája a passzív és aktív merevítési megoldások kombinációjának. Az épület szerkezete egy merev acélkeretből és egy vasbeton magból áll, amelyet óriási oszlopok és gerendák erősítenek meg. Azonban a Taipei egy szeizmikusan aktív régióban fekszik, és gyakran ki van téve tájfunoknak, ezért a tervezők egy rendkívül innovatív megoldáshoz folyamodtak a dinamikus rezgések csillapítására.
Az épület tetején, a 87. és 92. emelet között található egy 660 tonnás aranyozott acélgolyó, amely egy óriási hangolt tömegcsillapító (TMD). Ez a golyó egy hidraulikus rendszeren keresztül leng az épület mozgásával ellentétes fázisban, elnyelve a szél és a földrengés okozta energiát, és drámai módon csökkentve az épület kilengését. A Taipei 101 TMD-je nemcsak funkcionális, hanem látványos turisztikai attrakció is, bemutatva a mérnöki innováció és a biztonság fontosságát.
John Hancock Center és a külső keresztrácsos merevítés
A Chicagóban található John Hancock Center (ma 875 North Michigan Avenue) az 1960-as évek egyik úttörő épülete volt, amely Fazlur Khan és Bruce Graham munkásságának köszönhetően vált ikonikussá. Az épület egy külső rácsos csőrendszert (Trussed Tube) alkalmaz, amely a szerkezetet nem rejti el, hanem büszkén megmutatja a homlokzaton. A jellegzetes X-alakú keresztrácsos merevítések nemcsak esztétikailag lenyűgözőek, hanem rendkívül hatékonyan ellenállnak az oldalirányú szélterhelésnek is.
Ez a rendszer lehetővé tette, hogy az épület belsejében kevesebb oszlop legyen, ami nagyobb rugalmasságot biztosított a belső tér kialakításában. Az átlós merevítések a függőleges oszlopokkal és a vízszintes gerendákkal együtt egy monolitikus egységet alkotnak, amely elvezeti a terheléseket az alapozásba. A John Hancock Center kiváló példája annak, hogyan lehet a toronymerevítést nem csupán funkcionális, hanem meghatározó építészeti elemmé is tenni.
World Trade Center ikertornyai és a keretezett csőrendszer
Az 1970-es években épült, de 2001-ben elpusztult World Trade Center ikertornyai szintén Fazlur Khan keretezett csőrendszerének (Framed Tube) korai alkalmazásai voltak. Az épületek külső falai sűrűn elhelyezett acéloszlopokból álltak, amelyeket merev gerendák kötöttek össze. Ez a külső “cső” viselte a szélterhelések nagy részét, míg a belső mag a felvonókat és a lépcsőházakat tartalmazta, és a gravitációs terhelések egy részét is felvette.
A keretezett csőrendszer rendkívül hatékony volt az oldalirányú merevség biztosításában, és lehetővé tette a belső terek rugalmasabb elrendezését. Bár a tornyok tragikus összeomlása külső okok miatt következett be, a szerkezeti rendszer maga rendkívül innovatív és hatékony volt a maga korában. A WTC ikertornyai a toronymerevítési technológiák fejlődésének fontos mérföldkövei voltak, bemutatva a külső szerkezet erejét és potenciálját.
A toronymerevítők szerepe a fenntartható építészetben
A modern építészetben a fenntarthatóság egyre inkább központi szerepet kap, és ez alól a toronymerevítési rendszerek sem kivételek. A fenntartható tervezés során nem csupán az épület energiafogyasztását veszik figyelembe, hanem az anyagok környezeti lábnyomát, az építési folyamat hatásait, valamint az épület teljes életciklusát is. A merevítő rendszerek kulcsfontosságúak lehetnek a fenntartható célok elérésében.
Anyagfelhasználás és élettartam
A toronymerevítők tervezése során az anyagfelhasználás optimalizálása alapvető fenntarthatósági szempont. A cél az, hogy a lehető legkevesebb anyagot használják fel a szükséges merevség és szilárdság eléréséhez. Ez nemcsak a költségeket csökkenti, hanem az anyagok előállításával járó szén-dioxid-kibocsátást is minimalizálja. Az acél és a beton előállítása energiaigényes folyamat, ezért a hatékony szerkezeti tervezés, amely minimalizálja az anyagmennyiséget, közvetlenül hozzájárul a fenntarthatósághoz.
Az épület élettartama is kulcsfontosságú. Egy tartós és ellenálló merevítő rendszer hozzájárul ahhoz, hogy az épület évtizedekig, sőt évszázadokig álljon, elkerülve a gyakori felújítások vagy lebontások szükségességét, amelyek jelentős környezeti terhelést jelentenek. A korrózióvédelem, a megfelelő karbantartás és a minőségi anyagok alkalmazása mind hozzájárulnak a hosszú élettartamhoz.
Energiatakarékosság a szerkezeti tervezésben
Bár elsőre nem tűnik nyilvánvalónak, a toronymerevítők közvetetten hozzájárulhatnak az energiatakarékossághoz is. Egy jól megtervezett szerkezet, amely hatékonyan kezeli a szélterhelést és a rezgéseket, lehetővé teheti a könnyebb homlokzati rendszerek alkalmazását. A vékonyabb, de jól szigetelt homlokzatok csökkenthetik az épület hőveszteségét, ezzel mérsékelve a fűtési és hűtési igényeket. Emellett a megfelelő merevítés csökkentheti a homlokzati elemek károsodását, minimalizálva a karbantartás és csere szükségességét.
Az innovatív merevítési megoldások, mint például a csillapítók, képesek csökkenteni az épület mozgását, ami lehetővé teszi a nagyobb üvegfelületek alkalmazását anélkül, hogy aggódni kellene a repedések vagy a túlzott deformáció miatt. A természetes fény maximalizálása csökkenti a mesterséges világítás szükségességét, ami jelentős energiamegtakarítást eredményez.
Újrahasznosítás és környezettudatosság
A környezettudatos építészet egyre nagyobb hangsúlyt fektet az anyagok újrahasznosíthatóságára. Az acél például kiválóan újrahasznosítható anyag, amely minimális minőségromlással dolgozható fel újra. A vasbeton szerkezetek újrahasznosítása bonyolultabb, de a zúzott beton aggregátumként felhasználható útépítésben vagy más betontermékekben.
A tervezőknek már a kezdeti fázisban gondolniuk kell az épület életciklusának végére is. A moduláris felépítés, a könnyen szétszerelhető elemek és az újrahasznosítható anyagok alkalmazása hozzájárulhat ahhoz, hogy az épület bontása után a keletkező hulladék mennyisége minimális legyen, és az anyagok visszakerülhessenek a körforgásba. A toronymerevítő rendszerek megválasztása tehát nem csupán a jelenlegi funkcióról, hanem a jövőbeli környezeti hatásokról is szól.
Jövőbeli trendek és kutatási irányok a toronymerevítési technológiákban
A toronymerevítési technológiák folyamatosan fejlődnek, ahogy az építészet egyre nagyobb, karcsúbb és komplexebb szerkezetek megvalósítására törekszik, miközben szem előtt tartja a fenntarthatósági és ellenállóképességi szempontokat. A kutatás és fejlesztés számos izgalmas területen zajlik, amelyek alapjaiban változtathatják meg az épületek stabilitásának biztosítását a jövőben.
Intelligens anyagok és adaptív szerkezetek
Az intelligens anyagok és adaptív szerkezetek jelentik a jövő egyik legígéretesebb irányát. Ezek az anyagok képesek érzékelni környezeti változásokat (pl. hőmérséklet, feszültség, elektromos tér) és reagálni rájuk, megváltoztatva tulajdonságaikat. Például, a alakmemória ötvözetek vagy a piezoelektromos anyagok beépíthetők a merevítő elemekbe, lehetővé téve, hogy a szerkezet dinamikusan alkalmazkodjon a terhelésekhez.
Az adaptív szerkezetek szenzorok, aktuátorok és vezérlőrendszerek segítségével valós időben módosítják merevségüket, csillapításukat vagy geometriájukat, optimalizálva az épület viselkedését. Ez nemcsak a stabilitást növeli, hanem a komfortérzetet is javítja, és csökkenti az anyagfelhasználást. A jövő épületei “élőbbek” és “intelligensebbek” lesznek, képesek lesznek “érezni” és “reagálni” a környezetükre.
Parametrikus tervezés és optimalizáció
A parametrikus tervezés és az optimalizáció már most is forradalmasítja az építészeti és mérnöki tervezést. Ezek a módszerek algoritmikus gondolkodásra épülnek, ahol a tervezők paraméterek és szabályok segítségével generálnak formákat és szerkezeteket, ahelyett, hogy manuálisan rajzolnák azokat. Ez lehetővé teszi a rendkívül komplex geometriák létrehozását és a szerkezeti rendszerek gyors optimalizálását.
Az optimalizációs algoritmusok képesek több ezer vagy akár millió tervezési alternatívát kiértékelni, hogy megtalálják a legjobb megoldást a merevség, szilárdság, anyagfelhasználás és költség szempontjából. Ez a megközelítés különösen hasznos a toronymerevítő rendszerek finomhangolásában, ahol a legkisebb változások is jelentős hatással lehetnek a szerkezet teljesítményére és hatékonyságára.
Ellenállóképesség extrém eseményekkel szemben
A toronymerevítési technológiák kutatása egyre nagyobb hangsúlyt fektet az épületek ellenállóképességére (resilience) extrém eseményekkel szemben, mint a szélsőséges időjárás, terrortámadások, robbanások vagy tűzvész. Az ellenállóképesség nem csupán azt jelenti, hogy az épület állva marad, hanem azt is, hogy gyorsan helyreállítható és újra használható a károsodás után.
Ez magában foglalja a szerkezetek tervezését úgy, hogy képesek legyenek a progresszív összeomlás megakadályozására (pl. egyetlen elem meghibásodása ne vezessen az egész szerkezet összeomlásához), valamint az öngyógyító anyagok fejlesztését, amelyek képesek kijavítani a kisebb károsodásokat. A jövő merevítő rendszerei nemcsak erősek, hanem rugalmasak és adaptívak is lesznek a váratlan eseményekkel szemben.
A digitalizáció és az ipar 4.0 hatása
A digitalizáció és az Ipar 4.0 alapjaiban változtatja meg az építőipart, és ezzel együtt a toronymerevítési technológiákat is. A BIM (Building Information Modeling) rendszerek, a digitális ikrek (digital twins), a szenzorhálózatok és a mesterséges intelligencia új lehetőségeket nyitnak meg a tervezésben, kivitelezésben és az üzemeltetésben.
A digitális ikrek lehetővé teszik az épület valós idejű monitorozását, a szerkezeti viselkedés előrejelzését és a karbantartási igények optimalizálását. Az AI alapú algoritmusok képesek optimalizálni a merevítő rendszerek elrendezését és méretezését, figyelembe véve a komplex terhelési forgatókönyveket. A robotika és az automatizálás pedig forradalmasíthatja a merevítő elemek gyártását és beépítését, növelve a pontosságot és csökkentve a kivitelezési időt.
Szabályozási keretek és biztonsági előírások
A toronymerevítők tervezése és kivitelezése szigorú szabályozási keretek és biztonsági előírások alá tartozik, amelyek célja az épületek biztonságának, stabilitásának és hosszú távú működésének garantálása. Ezek az előírások országonként és régiónként eltérőek lehetnek, de alapvető céljuk mindenhol azonos: az emberi élet és a vagyon védelme.
Nemzetközi és hazai építési normák
A nemzetközi építési normák, mint például az Eurocode rendszer Európában, vagy az ICC (International Code Council) kódjai Észak-Amerikában, részletes iránymutatásokat adnak a szerkezeti tervezéshez, beleértve a terhelések meghatározását, az anyagok tulajdonságait és a méretezési elveket. Ezek a normák tudományos kutatásokon, mérnöki tapasztalatokon és korábbi események tanulságain alapulnak, folyamatosan frissülnek és fejlődnek.
Magyarországon az Eurocode szabványok honosított változatai, valamint a hazai kiegészítő szabályozások képezik a toronymerevítők tervezésének alapját. Ezek az előírások részletesen meghatározzák a szerkezeti elemek minimális szilárdsági és merevségi követelményeit, a biztonsági tényezőket és a tervezési folyamat lépéseit. A szabályozások betartása kötelező érvényű, és a tervezők felelősséggel tartoznak azok alkalmazásáért.
Földrengésállósági követelmények
A földrengésállósági követelmények különösen szigorúak a szeizmikusan aktív régiókban. Ezek az előírások nem csupán azt írják elő, hogy az épületnek ellen kell állnia egy bizonyos erősségű földrengésnek anélkül, hogy összeomlana, hanem azt is, hogy a tervezési földrengés után az épületnek használható állapotban kell maradnia, vagy legalábbis az emberi életet nem veszélyeztető módon kell viselkednie.
A földrengés-tervezés magában foglalja a szerkezet dukilitásának és energiaelnyelő képességének biztosítását, valamint a megfelelő merevítő rendszerek kiválasztását és méretezését. A szabályozások gyakran előírják a speciális részletezési szabályokat az acélbetéteknél vagy a hegesztett kapcsolatoknál, hogy garantálják a szerkezet megfelelő viselkedését dinamikus terhelés esetén. A csillapító rendszerek alkalmazása is gyakori előírás bizonyos magasság felett vagy szeizmikusan érzékeny területeken.
Tűzvédelem és a szerkezeti elemek integritása
A tűzvédelem egy másik kritikus szempont a toronymerevítők tervezésénél. Tűz esetén a szerkezeti elemek hőmérséklete drámaian megemelkedhet, ami csökkenti azok szilárdságát és merevségét. Az építési szabályzatok előírják a különböző szerkezeti elemek számára a minimális tűzállósági határértéket (pl. 60, 90, 120 perc), ami azt jelenti, hogy az adott ideig meg kell tartaniuk teherbírásukat és integritásukat tűz esetén.
Az acél merevítő elemeket gyakran tűzvédelmi burkolatokkal (pl. tűzgátló festék, gipszkarton, ásványgyapot) látják el, hogy megvédjék őket a hőtől. A vasbeton szerkezetek a beton tömegéből adódóan jobb tűzállósággal rendelkeznek, de a vasalás megfelelő takarására és a beton minőségére is figyelni kell. A tűzvédelem nem csupán a szerkezeti integritásról szól, hanem az épületben tartózkodók evakuálásának biztosításáról és a tűz terjedésének megakadályozásáról is.
A tervezési és ellenőrzési folyamat fontossága
A toronymerevítők komplexitása miatt a tervezési és ellenőrzési folyamat rendkívül szigorú. A tervezőmérnököknek részletes számításokat, modelleket és terveket kell készíteniük, amelyeket független szakértőknek vagy hatóságoknak kell felülvizsgálniuk és jóváhagyniuk. Ez a többlépcsős ellenőrzési rendszer biztosítja, hogy a tervek megfeleljenek minden előírásnak és a legmagasabb biztonsági sztenderdeknek.
A kivitelezés során is folyamatos minőségellenőrzésre van szükség, hogy garantálják az anyagok minőségét és a szerkezet pontos megépítését a tervek szerint. A hegesztések, a betonminőség, a vasalás elhelyezése és minden egyéb részlet alapos ellenőrzést igényel. Csak a szigorú szabályozás és a precíz kivitelezés együttesen biztosíthatja, hogy a toronymerevítők valóban az épületek stabilitásának garantálói legyenek a modern építészetben.
