TL431 működése – Precíz feszültségreferencia és gyakori alkalmazások elektronikai áramkörökben

Az elektronika világában a precíz feszültségszabályozás és a stabil referencia feszültség elengedhetetlen a megbízható és pontos áramkörök működéséhez. Számos alkatrész létezik e feladatok ellátására, de kevés olyan sokoldalú és elterjedt, mint a TL431 programozható sönt szabályozó. Ez a kis, de rendkívül hatékony integrált áramkör (IC) az elmúlt évtizedekben az elektronikai tervezés egyik alapkövévé vált, a fogyasztói elektronikától kezdve az ipari alkalmazásokig szinte mindenhol megtalálható.

A TL431 népszerűségét kiváló ár/érték arányának, egyszerű használhatóságának és kiemelkedő teljesítményének köszönheti. Képes stabil kimeneti feszültséget biztosítani széles bemeneti feszültség és terhelési áramtartományban, miközben rendkívül pontos referencia feszültséget kínál. Ez a cikk részletesen bemutatja a TL431 működését, belső felépítését, kulcsfontosságú paramétereit és leggyakoribb alkalmazásait, segítve ezzel a mérnököket, hobbistákat és minden érdeklődőt abban, hogy a lehető legjobban kihasználják ennek a figyelemre méltó komponensnek a képességeit.

A TL431 alapvető működési elve és belső felépítése

A TL431 egy háromlábú, programozható sönt szabályozó, amely alapvetően egy precíziós Zener diódaként viselkedik, de annál sokkal rugalmasabb és pontosabb. Működésének megértéséhez érdemes bepillantani a belső felépítésébe. Az IC belsejében egy referencia feszültségforrás, egy komparátor (műveleti erősítő) és egy kimeneti NPN tranzisztor található.

A legfontosabb belső elem a precíziós referencia feszültségforrás, amely egy stabil 2.5 voltos (Vref) feszültséget biztosít. Ez a referencia feszültség rendkívül pontos és hőmérséklet-kompenzált, ami a TL431 egyik legfőbb előnye. A komparátor egyik bemenetére ez a belső 2.5V-os referencia feszültség kerül, míg a másik bemenetére (a referencia lábra, R) egy külső feszültségosztó által beállított feszültség. A komparátor feladata, hogy összehasonlítsa ezt a két feszültséget.

Amikor a referencia lábon lévő feszültség meghaladja a belső 2.5V-os referencia feszültséget, a komparátor kimenete aktiválja a belső NPN tranzisztort. Ez a tranzisztor a katód (K) és anód (A) lábak közé van kötve, és úgy működik, mint egy szabályozható ellenállás. A tranzisztor kollektora a katódhoz, az emittere az anódhoz csatlakozik. Amikor a tranzisztor vezetni kezd, megnő a katód-anód áram (Ika), ami csökkenti a katód és anód közötti feszültséget (Vka).

Ez a visszacsatolási mechanizmus biztosítja, hogy a referencia lábon lévő feszültség mindig pontosan a belső 2.5V-os referencia feszültség szintjén maradjon. Ha a referencia lábon lévő feszültség megpróbálna emelkedni, a tranzisztor jobban vezetne, növelve az áramot és csökkentve a katód feszültségét, amíg a referencia lábon lévő feszültség vissza nem áll 2.5V-ra. Fordítva, ha a referencia lábon lévő feszültség csökkenne, a tranzisztor kevésbé vezetne, csökkentve az áramot és növelve a katód feszültségét.

A TL431 három lába a következő:

• R (Referencia vagy Adj): Ez a láb a komparátor neminvertáló bemenetéhez csatlakozik. Ide vezetjük vissza a szabályozni kívánt feszültség egy részét egy ellenállásosztó segítségével.
• K (Katód): Ez a láb a belső tranzisztor kollektorához csatlakozik, és a szabályozott kimenet. Ide kötjük a terhelést vagy az optocsatolót.
• A (Anód): Ez a láb a belső tranzisztor emitteréhez csatlakozik, és általában a földre (GND) van kötve, vagy egy alacsonyabb potenciálra a sönt szabályozó konfigurációban.

A TL431 tehát nem egy hagyományos feszültségszabályozó, amely sorosan kapcsolódik a terheléssel, hanem egy sönt szabályozó. Ez azt jelenti, hogy a terheléssel párhuzamosan kapcsolódik, és a felesleges áramot elvezeti, fenntartva ezzel a kívánt feszültségszintet.

A TL431 programozása: Feszültségbeállítás és képletek

A TL431 egyik legfontosabb tulajdonsága, hogy a kimeneti feszültsége programozható. Ez azt jelenti, hogy egy külső ellenállásosztó segítségével bármilyen feszültségre beállítható a 2.5V és 36V közötti tartományban. A beállítás rendkívül egyszerű, és mindössze két ellenállást igényel.

A tipikus konfigurációban a TL431 anódja a földre van kötve. A katód és a föld közé egy R1 és R2 ellenállásokból álló feszültségosztót helyezünk. Az R1 és R2 ellenállások csatlakozási pontjáról vezetünk egy vezetéket a TL431 referencia lábára (R). A katód láb és a tápfeszültség pozitív oldala közé egy előtétellenállást (R_elő) is be kell iktatni, amely korlátozza a TL431-en átfolyó áramot és biztosítja a minimális katódáramot.

A kimeneti feszültség (Vka), azaz a katód és anód közötti feszültség a következő képlettel számítható ki:

Vka = Vref * (1 + R1 / R2) + Iref * R1

Ahol:

• Vka: A TL431 katód és anód lába közötti szabályozott feszültség.
• Vref: A TL431 belső referencia feszültsége, amely tipikusan 2.5V.
• R1: A katód és a referencia láb közé kötött ellenállás.
• R2: A referencia láb és az anód (általában föld) közé kötött ellenállás.
• Iref: A referencia lábon átfolyó bemeneti áram, amely rendkívül kicsi (tipikusan 2µA).

Mivel az Iref érték nagyon kicsi, az Iref * R1 tag általában elhanyagolható, különösen, ha az R1 ellenállás értéke nem túl nagy. Így a képlet leegyszerűsödik:

Vka ≈ Vref * (1 + R1 / R2)

Példaszámítások

Nézzünk néhány példát a kívánt kimeneti feszültség beállítására:

1. 5V-os kimenet beállítása:
   * Ha Vref = 2.5V és Vka = 5V, akkor:
   * 5V = 2.5V * (1 + R1 / R2)
   * 2 = 1 + R1 / R2
   * 1 = R1 / R2
   * Ez azt jelenti, hogy R1 = R2. Például, választhatunk R1 = 10kΩ és R2 = 10kΩ ellenállásokat.
2. 12V-os kimenet beállítása:
   * Ha Vref = 2.5V és Vka = 12V, akkor:
   * 12V = 2.5V * (1 + R1 / R2)
   * 4.8 = 1 + R1 / R2
   * 3.8 = R1 / R2
   * Ha R2 = 1kΩ, akkor R1 = 3.8kΩ. Választhatunk standard értékeket, például R2 = 10kΩ és R1 = 38kΩ (vagy közelítőleg 39kΩ).
3. 2.5V-os kimenet beállítása:
   * Ha a referencia lábat közvetlenül a katód lábhoz kötjük (azaz R1 = 0 vagy R2 = ∞), akkor a képlet szerint Vka = Vref = 2.5V. Ebben az esetben a TL431 egy fix 2.5V-os referencia feszültségforrásként működik.

Az ellenállások kiválasztásánál érdemes precíziós ellenállásokat használni, különösen, ha nagy pontosságra van szükség. Az 1%-os vagy még jobb tűrésű ellenállások minimalizálják a kimeneti feszültség eltérését. Fontos továbbá figyelembe venni az ellenállások hőmérsékleti együtthatóját is, mivel ez befolyásolhatja a kimeneti feszültség stabilitását a hőmérséklet változásával.

Kulcsfontosságú elektromos paraméterek és jellemzők

A TL431 hatékony használatához elengedhetetlen a legfontosabb elektromos paramétereinek ismerete. Ezek a paraméterek befolyásolják az IC pontosságát, stabilitását és alkalmazhatóságát különböző áramkörökben.

Referencia feszültség (Vref) pontossága

Ez az egyik legkritikusabb paraméter. A legtöbb adatlap 2.5V ±1% vagy ±0.5% pontosságot garantál szobahőmérsékleten. Léteznek precízebb verziók is (pl. TL431B), amelyek ±0.2% pontosságot kínálnak. Ez a pontosság alapvetően meghatározza a programozott kimeneti feszültség stabilitását.

Kimeneti áramtartomány (Ika)

A TL431 képes szabályozni a katód-anód áramot a minimális katódáram (Imin) és a maximális katódáram (Imax) között. Az Imin tipikusan 1mA körül van, és ez az a minimális áram, amely ahhoz szükséges, hogy a TL431 stabilan működjön és pontosan tartsa a referencia feszültséget. Az Imax általában 100mA, de egyes verziók akár 150mA is lehetnek. Ez a tartomány határozza meg, mekkora terhelést képes “söntölni” az IC.

Hőmérsékleti stabilitás (drift)

A TL431 referencia feszültsége rendkívül jó hőmérsékleti stabilitással rendelkezik. A hőmérsékleti együttható (temperature coefficient) tipikusan 20-50 ppm/°C (parts per million per Celsius fok) tartományban van. Ez azt jelenti, hogy a referencia feszültség csak minimálisan változik a hőmérséklet ingadozásával, ami létfontosságú a precíziós alkalmazásokban.

Dinamikus kimeneti impedancia (Zka)

Ez a paraméter azt mutatja meg, hogy mennyire stabil a kimeneti feszültség a terhelési áram változásakor. A TL431 rendkívül alacsony dinamikus kimeneti impedanciával rendelkezik, tipikusan 0.1Ω és 0.5Ω között. Ez azt jelenti, hogy a kimeneti feszültség nagyon kis mértékben ingadozik, még akkor is, ha a katódáram jelentősen változik.

Zaj jellemzők

Bár a TL431 zajszintje nem éri el a dedikált, ultra-alacsony zajszintű referencia IC-k szintjét, a legtöbb alkalmazáshoz elegendően alacsony. Az adatlapok általában megadják a kimeneti zajfeszültséget egy adott frekvenciatartományban, ami segíthet a tervezésben, ha zajérzékeny áramkörökhöz használjuk.

Minimális tápfeszültség

A TL431 működéséhez a katód és anód között legalább a referencia feszültségnek (2.5V) kell lennie. Ez a minimális működési feszültség. A maximális katód-anód feszültség (Vka) általában 36V, de egyes verziók akár 40V-ot is elviselnek.

Ezen paraméterek gondos figyelembevétele kulcsfontosságú a TL431 alapú áramkörök tervezésekor, különösen, ha a pontosság, stabilitás és megbízhatóság kiemelt szempont.

A TL431 különböző verziói és gyártói

A TL431 annyira sikeres és elterjedt, hogy számos gyártó kínálja saját verzióit, és az idő múlásával több továbbfejlesztett változat is megjelent. Bár az alapvető működési elv azonos, a különböző verziók között lehetnek eltérések a pontosság, a hőmérsékleti tartomány, a minimális katódáram és a tokozás tekintetében.

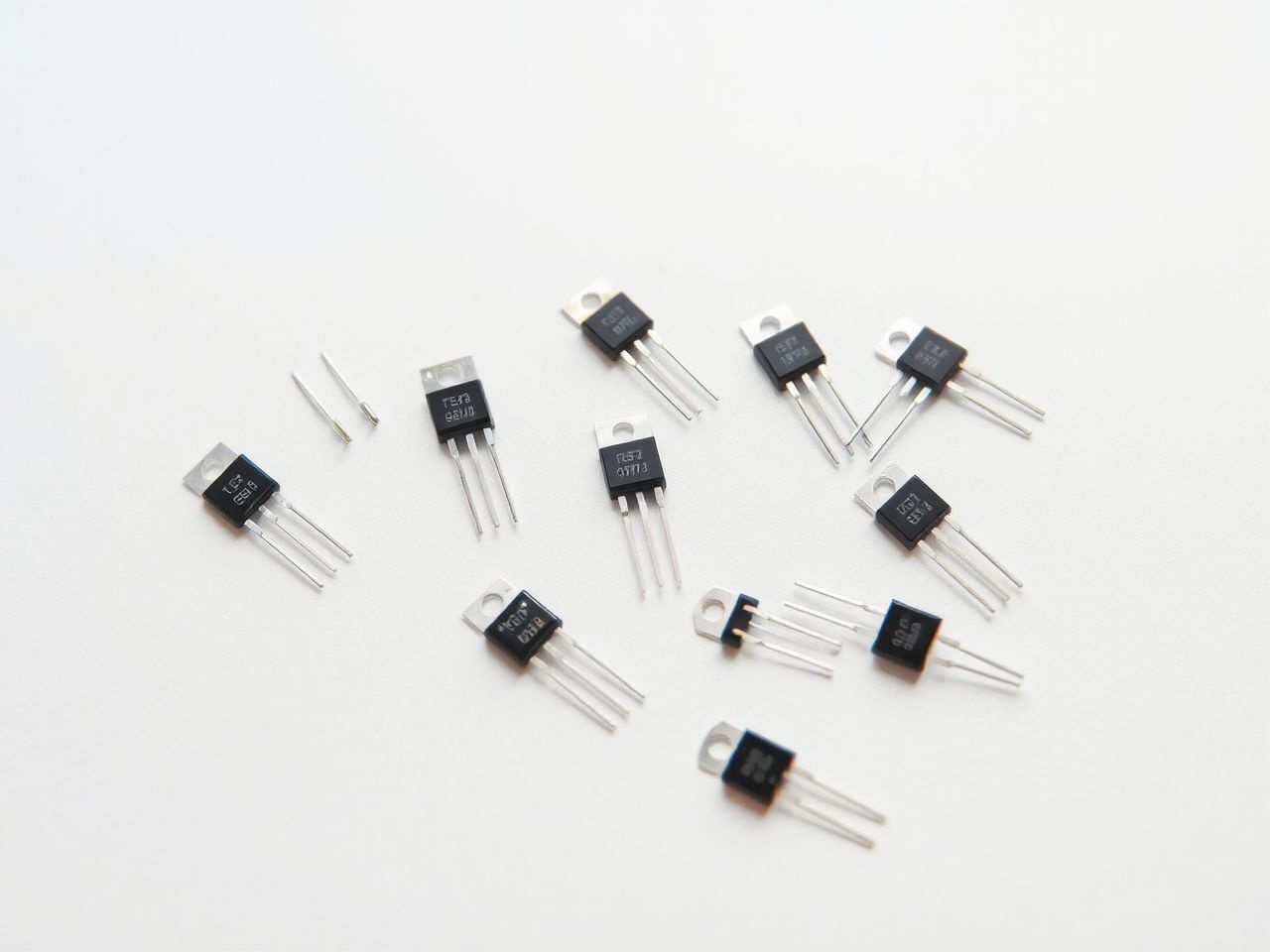

Verziók és jelölések

• TL431A: Ez a leggyakoribb és alapvető verzió, általában ±1% referencia feszültség pontossággal. Sok gyártó kínálja ezt a változatot.
• TL431B: Ez a verzió nagyobb pontosságot kínál, tipikusan ±0.5% vagy akár ±0.2% referencia feszültség pontossággal. Ez ideális olyan alkalmazásokhoz, ahol a maximális precizitás a cél.
• TL432: Ez egy speciális változat, amely az anódon keresztül fix 1.24V-os feszültséget biztosít, ha a referencia lábat földre kötjük. Bár hasonló a TL431-hez, a referencia feszültsége eltérő.
• LM431, AZ431, KA431, stb.: Más gyártók által kínált kompatibilis alternatívák. Ezek az alkatrészek funkcionálisan megegyeznek a TL431-gyel, de az adatlapjukat mindig ellenőrizni kell a pontos paraméterekért, mivel apró eltérések lehetnek.

Tokozások

A TL431 széles választékban kapható különböző tokozásokban, hogy megfeleljen a különböző tervezési igényeknek:

• TO-92: Ez a klasszikus, átmenő furatszerelt tokozás, amely a prototípusokhoz és a hagyományos NYÁK-okhoz ideális.
• SOIC-8, SOT-23, SOT-89: Ezek a felületszerelt (SMD) tokozások a modern, kompakt áramkörökben elterjedtek, ahol a helytakarékosság kulcsfontosságú.
• SOT-223, DPAK: Nagyobb teljesítményű alkalmazásokhoz, ahol a hőelvezetés fontosabb, ezek a tokozások jobb hőkezelést biztosítanak.

A gyártó kiválasztásakor érdemes figyelembe venni a rendelkezésre álló dokumentációt, a megbízhatóságot és az árképzést. Ne feledjük, hogy a különböző gyártók termékei között lehetnek minőségi eltérések, még akkor is, ha az adatlapok hasonló specifikációkat mutatnak.

A TL431 sokfélesége garantálja, hogy szinte minden alkalmazáshoz megtalálható a megfelelő verzió és tokozás, legyen szó egy egyszerű feszültségreferenciáról vagy egy összetett kapcsolóüzemű tápegység visszacsatoló áramköréről.

Gyakori alkalmazások – Feszültségszabályozás

A TL431 leggyakoribb és talán legfontosabb alkalmazási területe a feszültségszabályozás. Precíziós képességei és rugalmassága miatt számos különböző konfigurációban használható, a lineáris szabályozóktól a modern kapcsolóüzemű tápegységekig.

Lineáris sönt szabályozóként

A TL431 alapvető konfigurációjában egy egyszerű, de hatékony lineáris sönt szabályozóként működik. Ebben az esetben a TL431-et egy előtétellenállással sorba kötve, a terheléssel párhuzamosan kapcsoljuk. Az előtétellenállás korlátozza a TL431-en és a terhelésen átfolyó teljes áramot, míg a TL431 a felesleges áram elvezetésével tartja stabilan a kimeneti feszültséget.

Ez a konfiguráció kiválóan alkalmas olyan alkalmazásokhoz, ahol fix, stabil feszültségre van szükség, és a terhelési áram nem túl nagy. Például, egy alacsony áramú referencia feszültség generálásához, vagy egy kis fogyasztású áramkör táplálásához. Előnye az egyszerűség és az alacsony zajszint, hátránya pedig a viszonylag alacsony hatásfok, mivel a felesleges energiát hővé alakítja az előtétellenállás és maga a TL431.

Kapcsolóüzemű tápegységek (SMPS) visszacsatoló köre

Talán a TL431 legelterjedtebb és legkritikusabb alkalmazása a kapcsolóüzemű tápegységek (SMPS) visszacsatoló áramkörében. Az SMPS-ek, mint például a flyback, forward, buck vagy boost konverterek, magas hatásfokkal működnek, de precíz visszacsatolásra van szükségük a stabil kimeneti feszültség fenntartásához.

A legtöbb hálózati tápegységben a kimeneti oldalt galvanikusan el kell választani a bemeneti (hálózati) oldaltól a biztonság érdekében. Ehhez egy optocsatolót (optikai izolátort) használnak. A TL431 a szekunder oldalon helyezkedik el, és figyeli a kimeneti feszültséget. Az R1 és R2 ellenállásokkal beállított feszültséget a referencia lábára vezeti. Ha a kimeneti feszültség eltér a kívánt értéktől, a TL431 szabályozza az optocsatoló LED-jén átfolyó áramot.

Az optocsatoló LED-jének fényereje arányos a TL431 által szabályozott árammal. A primer oldalon lévő fototranzisztor érzékeli ezt a fényt, és ennek megfelelően változtatja a primer oldali vezérlő IC (PWM vezérlő) bemeneti feszültségét. A vezérlő IC ezután módosítja a kapcsolótranzisztor munkaciklusát (duty cycle), ezzel korrigálva a kimeneti feszültséget.

Ez a zárt hurkú visszacsatolási rendszer biztosítja, hogy az SMPS kimeneti feszültsége rendkívül stabil maradjon, függetlenül a bemeneti feszültség ingadozásától vagy a terhelés változásától. A TL431 ebben az esetben nem csak egy feszültségreferencia, hanem egy hibaerősítőként is funkcionál, amely a kimeneti feszültség hibáját erősíti fel, és küldi tovább az optocsatolón keresztül.

Akkumulátor töltők

A TL431 kiválóan alkalmas akkumulátor töltők áramköreiben is, mind a feszültség, mind az áram szabályozására. Különösen a lítium-ion akkumulátorok esetében, ahol a precíz feszültség- és áramszabályozás létfontosságú az akkumulátor élettartamának és biztonságának szempontjából, a TL431 megbízható megoldást nyújt.

Egy tipikus töltőáramkörben a TL431 beállítható úgy, hogy a töltési feszültséget a kívánt szintre korlátozza (pl. 4.2V egy cellás Li-ion akkumulátor esetén). Ezen felül, egy sönt ellenállás és egy további TL431 vagy komparátor segítségével az áramkorlátozás is megvalósítható, ezzel biztosítva a “állandó áram – állandó feszültség” (CC/CV) töltési profilt.

LED meghajtók

A LED meghajtók, különösen a nagy teljesítményű LED-ek esetében, gyakran igényelnek állandó áramú szabályozást. A TL431 ebben az esetben is bevethető. Egy sönt ellenálláson eső feszültség figyelésével a TL431 képes szabályozni a LED-eken átfolyó áramot. Ha az áram megpróbálna emelkedni, a sönt ellenálláson eső feszültség is emelkedik, amit a TL431 referencia lábára vezetve az IC csökkenti a kimeneti feszültséget, stabilizálva ezzel az áramot.

Ez a megoldás költséghatékony és viszonylag egyszerű, különösen alacsony és közepes teljesítményű LED alkalmazásokhoz.

Áramgenerátorok

A precíziós áramgenerátorok építésénél is hasznos lehet a TL431. Egy ellenállással sorba kötve, a TL431 képes egy fix áramot fenntartani egy terhelésen keresztül. A referencia lábára bevezetett feszültség és az IC belső referenciája közötti különbség alapján szabályozza a kimeneti tranzisztor vezetőképességét, ezzel stabilizálva az áramot.

Ez a képesség hasznos lehet szenzorok táplálásához, ahol a stabil áram biztosítja a pontos mérést, vagy egyéb olyan alkalmazásokhoz, ahol egy adott áramszintet kell fenntartani.

Gyakori alkalmazások – Referencia feszültség generálás

A TL431 eredeti célja és egyik legfontosabb funkciója a precíziós referencia feszültség generálása. Belső 2.5V-os referenciája, kiváló hőmérsékleti stabilitása és alacsony zajszintje miatt ideális választás számos mérési és vezérlési alkalmazáshoz.

ADC/DAC referencia feszültségeként

Az analóg-digitális átalakítók (ADC) és a digitális-analóg átalakítók (DAC) pontossága szorosan összefügg a referencia feszültség stabilitásával. Egy ingadozó referencia feszültség pontatlan mérésekhez vagy kimenetekhez vezet. A TL431, különösen a precízebb “B” verziók, kiválóan alkalmasak ADC-k és DAC-ok referencia feszültségének biztosítására.

A 2.5V-os referencia feszültség közvetlenül használható, vagy egy külső ellenállásosztóval beállítható a kívánt feszültségszintre (pl. 3.3V, 5V), amennyiben az ADC/DAC ezt igényli. A TL431 alacsony dinamikus impedanciája és jó hőmérsékleti stabilitása hozzájárul a mérési rendszer általános pontosságához.

Mikrokontroller tápegységek referencia pontjaként

Sok mikrokontroller tartalmaz beépített ADC-t, amelynek szintén szüksége van egy stabil referencia feszültségre. Bár egyes mikrokontrollerek belső referenciával rendelkeznek, ezek gyakran nem elég pontosak vagy stabilak kritikus alkalmazásokhoz. Egy külső TL431-alapú referencia sokkal jobb teljesítményt nyújthat, javítva a mikrokontroller analóg bemeneteinek pontosságát.

Ez különösen fontos lehet szenzorok adatainak feldolgozásakor, ahol a mérési lánc minden elemének pontossága számít.

Mérőműszerek kalibrálása

A TL431 pontossága és stabilitása miatt kiválóan alkalmas mérőműszerek kalibrálásához vagy referencia pontként való használatához. Például, egy egyszerű feszültségmérő kalibrálásához vagy egy szenzor kimenetének linearizálásához használható.

Egy jól megtervezett TL431 alapú referencia áramkör hosszú távon stabilan tartja a kimeneti feszültséget, minimalizálva a kalibrálási hibákat.

Komparátorok küszöbértékeként

A komparátorok feladata két feszültség összehasonlítása és egy logikai kimenet generálása az eredmény alapján. A komparátorok működéséhez egy stabil és pontos küszöbérték feszültségre van szükség. A TL431 képes ezt a küszöbértéket biztosítani, garantálva a komparátor megbízható és pontos működését.

Például, egy akkumulátor feszültségének figyeléséhez használható, ahol egy komparátor a TL431 által biztosított referencia feszültséghez hasonlítja az akkumulátor feszültségét, és jelez, ha az túl alacsony vagy túl magas.

Gyakori alkalmazások – Egyéb funkciók

A TL431 sokoldalúsága messze túlmutat a puszta feszültségszabályozáson és referencia feszültség generáláson. Különleges tulajdonságai révén számos egyéb funkciót is elláthat elektronikai áramkörökben.

Túlfeszültség védelem (Crowbar áramkörök)

A TL431 használható túlfeszültség védelmi áramkörökben, úgynevezett “crowbar” áramkörökben. Ebben az esetben a TL431 figyeli a tápfeszültséget. Ha a feszültség meghalad egy előre beállított küszöböt, a TL431 bekapcsol, és rövidre zárja a tápfeszültséget (vagy egy SCR-t/tiriszort aktivál, amely rövidre zárja). Ez az áramkör gyorsan reagál, és megvédi az érzékeny alkatrészeket a túlfeszültség okozta károsodástól. Fontos, hogy ilyenkor egy biztosíték vagy áramkorlátozó eszköz is legyen az áramkörben, hogy a rövidzárlat ne okozzon további problémákat.

Túláram védelem

Hasonlóan a túlfeszültség védelemhez, a TL431 használható túláram védelmi áramkörökben is. Egy kis értékű sönt ellenállás beiktatásával az áramútba, a TL431 figyeli az ellenálláson eső feszültséget, ami arányos az árammal. Ha az áram meghaladja a beállított küszöböt, a TL431 aktiválódik, és lekapcsolja a terhelést vagy egy jelzést küld a vezérlő áramkörnek.

Precíz késleltető áramkörök

A TL431 belső komparátora és stabil referencia feszültsége lehetővé teszi, hogy precíz késleltető áramköröket építsünk vele. Egy RC (ellenállás-kondenzátor) tagot használva a referencia lábon, a kondenzátor töltési idejét figyeli a TL431. Amikor a kondenzátor feszültsége eléri a 2.5V-ot, a TL431 kimenete átkapcsol, ezzel egy pontosan meghatározott késleltetést biztosítva.

Ez a funkció hasznos lehet időzítő áramkörökben, szekvenciális indítású rendszerekben vagy egyéb olyan alkalmazásokban, ahol pontos időzítésre van szükség.

Feszültségfigyelő áramkörök (Undervoltage/Overvoltage Lockout)

Számos elektronikai rendszer igényli, hogy a tápfeszültség bizonyos határok között maradjon a biztonságos és stabil működés érdekében. A TL431 ideális választás feszültségfigyelő áramkörök (undervoltage lockout – UVLO, overvoltage lockout – OVLO) megvalósítására. Két TL431-et használva, az egyik beállítható az alsó, a másik a felső feszültséghatár figyelésére. Ha a feszültség kilép a megengedett tartományból, a TL431-ek jeleznek, és lekapcsolhatják a rendszert, megelőzve ezzel a károsodást.

Kétállású szabályozók (On/Off kontroll)

Bár a TL431 alapvetően egy lineáris szabályozó, a belső komparátorának köszönhetően használható kétállású (on/off) szabályozóként is. Egy hiszterézissel kiegészítve képes egy küszöbérték felett bekapcsolni, és egy másik küszöbérték alatt kikapcsolni egy rendszert. Ez hasznos lehet például hőmérséklet-szabályozásban, fényerő-szabályozásban vagy bármilyen olyan esetben, ahol egy egyszerű kapcsolási funkcióra van szükség egy adott feszültségszint elérésekor.

Logikai szint illesztés (Level shifter)

Bizonyos esetekben a TL431 használható egyszerű logikai szint illesztőként is, bár ez nem a leggyakoribb alkalmazása. Mivel a kimeneti feszültségét programozni lehet, és képes áramot elvezetni, egy megfelelő konfigurációval segíthet az eltérő logikai szintek közötti kommunikációban, például egy 5V-os rendszertől egy 3.3V-os rendszer felé.

Ezek az alkalmazások jól mutatják a TL431 rendkívüli rugalmasságát és azt, hogy miért vált az elektronikai tervezés egyik legfontosabb alkatrészévé. A kreatív mérnökök folyamatosan fedeznek fel újabb és újabb felhasználási módokat ennek a sokoldalú IC-nek.

Tervezési szempontok és gyakorlati tippek

A TL431 egyszerűsége ellenére számos tervezési szempontot figyelembe kell venni a stabil, pontos és megbízható működés eléréséhez. A tapasztalt elektronikai mérnökök tudják, hogy a részletekben rejlik a siker.

Stabilitás és kompenzáció (kondenzátorok szerepe)

A TL431, mint minden zárt hurkú vezérlőrendszer, hajlamos lehet az oszcillációra, ha nem megfelelően kompenzálják. Az adatlapok általában javasolnak egy kompenzáló kondenzátort (C_comp) a katód és anód közé. Ez a kondenzátor, gyakran egy kerámia kondenzátor (pl. 100nF), segít stabilizálni az IC-t, különösen nagy frekvencián. A kondenzátor értékét befolyásolja a kimeneti ellenállások értéke és a terhelés jellege.

A referencia láb és az anód közé kötött kondenzátor (C_ref) is segíthet a zajcsökkentésben és a stabilitás javításában, bár ezt nem mindig igénylik. Mindig ellenőrizze az adatlapot a javasolt kompenzációs hálózatokért, mivel ezek kritikusak lehetnek a stabil működéshez.

Zajcsökkentés

Bár a TL431 viszonylag alacsony zajszintű, precíziós alkalmazásokban érdemes további zajcsökkentő intézkedéseket tenni. A referencia láb és az anód közé kötött kis értékű kondenzátor (pl. 10nF-100nF) segíthet szűrni a nagyfrekvenciás zajt, mielőtt az bejutna a komparátorba. Ezenkívül a tápfeszültség megfelelő szűrése is kulcsfontosságú, hogy a TL431 stabilan működjön.

Hőkezelés (disszipáció)

Mivel a TL431 egy sönt szabályozó, a felesleges áramot hővé alakítja. Ha az IC-n nagy feszültségesés és jelentős áram folyik át, a teljesítmény disszipációja (P_diss = Vka * Ika) jelentős lehet. Győződjön meg róla, hogy a választott tokozás és a NYÁK elrendezés képes elvezetni a keletkező hőt, különösen, ha a maximális katódáram közelében működteti az IC-t. Nagyobb disszipáció esetén a SOT-223 vagy DPAK tokozások előnyösebbek lehetnek, vagy akár egy kis hűtőborda is szükséges lehet.

Nyomtatott áramköri lap (PCB) elrendezés

A PCB elrendezés kulcsfontosságú a jó teljesítmény eléréséhez. Tartsa a referencia lábhoz vezető vezetékeket a lehető legrövidebbre, hogy minimalizálja a zaj felvételét. A kompenzáló kondenzátorokat helyezze a lehető legközelebb a TL431 lábaihoz. A földvezetékek megfelelő kialakítása (ground plane) szintén hozzájárul a stabilitáshoz és a zajmentes működéshez.

Alkatrészválasztás (ellenállások, kondenzátorok pontossága)

A TL431 pontosságát nagymértékben befolyásolják a külső ellenállások (R1, R2). A precíziós ellenállások (pl. 1% vagy 0.1% tűrésűek, alacsony hőmérsékleti együtthatóval) használata alapvető fontosságú, ha a kimeneti feszültség stabilitása és pontossága kritikus. A kondenzátorok kiválasztásánál is ügyelni kell a típusra és a minőségre. Kerámia kondenzátorok általában jók a kompenzációhoz és a zajszűréshez, de a hőmérsékleti stabilitásuk eltérő lehet.

Az előtétellenállás (R_elő) értékét úgy kell megválasztani, hogy biztosítsa a minimális katódáramot (Imin) még a legrosszabb esetben is, és ne haladja meg a maximális katódáramot (Imax) a terhelés nélküli állapotban.

Terhelési tranziens válasz

Az SMPS alkalmazásokban a terhelési tranziens válasz (load transient response) nagyon fontos. Ez azt mutatja meg, hogyan reagál a szabályozó a terhelés hirtelen változására. A TL431 és a kompenzációs hálózat megfelelő tervezésével optimalizálható ez a válasz, minimalizálva a feszültség túllövését (overshoot) és alálövését (undershoot).

Hibakeresés és gyakori problémák

A TL431 megbízható alkatrész, de mint minden elektronikai komponens, hibásan is működhet, vagy a tervezési hibák miatt problémák léphetnek fel. Íme néhány gyakori probléma és azok lehetséges okai:

Instabilitás (oszcilláció)

Ez az egyik leggyakoribb probléma a TL431 áramkörökben. Tünetei közé tartozik a kimeneti feszültség ingadozása, zaj, vagy akár teljes oszcilláció.

• Okok:
  • Nem megfelelő vagy hiányzó kompenzáló kondenzátor (C_comp).
  • Túl hosszú vezetékek a referencia lábhoz vagy a kompenzáló kondenzátorhoz.
  • Túl nagy ESR (Equivalent Series Resistance) a kimeneti kondenzátoron.
  • Nem megfelelő értékű ellenállások az ellenállásosztóban, ami instabil működési pontot eredményez.
• Megoldások:
  • Ellenőrizze az adatlap javaslatait a kompenzáló kondenzátor értékére. Kísérletezzen különböző értékekkel (pl. 10nF-1µF).
  • Használjon alacsony ESR-ű kondenzátorokat a kimeneten.
  • Rövidítse a vezetékeket, optimalizálja a NYÁK elrendezést.

Pontatlanság (ellenállás tűrés, hőmérséklet)

Ha a kimeneti feszültség nem éri el a kívánt értéket, vagy ingadozik.

• Okok:
  • Alacsony pontosságú (pl. 5% vagy 10%) ellenállások használata az ellenállásosztóban.
  • Magas hőmérsékleti együtthatójú ellenállások, amelyek értéke változik a hőmérséklettel.
  • Az Iref * R1 tag elhanyagolása nagy R1 érték esetén.
  • A TL431 belső Vref pontosságának tűrése.
• Megoldások:
  • Használjon 1% vagy jobb tűrésű precíziós ellenállásokat.
  • Válasszon ellenállásokat alacsony hőmérsékleti együtthatóval.
  • Számolja bele az Iref * R1 tagot a képletbe, ha R1 nagy (pl. >100kΩ).
  • Válasszon precízebb TL431 verziót (pl. TL431B).

Minimális katódáram alatti működés

Ha a TL431 nem kapja meg a működéséhez szükséges minimális áramot (Imin), akkor nem lesz képes pontosan szabályozni.

• Okok:
  • Túl nagy előtétellenállás (R_elő) a katód és a tápfeszültség között.
  • Túl alacsony bemeneti feszültség.
  • A terhelés túl kevés áramot fogyaszt, és a TL431-nek nincs elegendő áram a söntöléshez.
• Megoldások:
  • Ellenőrizze, hogy az R_elő értéke biztosítja-e az Imin-t a legrosszabb esetben is (legkisebb bemeneti feszültség, legnagyobb terhelés).
  • Növelje az R_elő értékét, ha az áram túl nagy.
  • Adjon hozzá egy minimális “dummy” terhelést, ha a normál terhelés esetenként túl alacsony áramot igényel.

Zajproblémák

A kimeneti feszültségen megjelenő nem kívánt zaj.

• Okok:
  • Zajos tápfeszültség.
  • Nem megfelelő szűrés a TL431 bemenetein.
  • Rossz NYÁK elrendezés, ami zaj felvételéhez vezet.
• Megoldások:
  • Szűrje a tápfeszültséget kondenzátorokkal és induktivitásokkal.
  • Helyezzen kis értékű kondenzátort a referencia láb és az anód közé.
  • Optimalizálja a NYÁK elrendezést, használjon föld síkot (ground plane).

ESD védelem

Az elektrosztatikus kisülés (ESD) károsíthatja a TL431-et, mint sok más IC-t.

• Okok:
  • Nem megfelelő kezelés összeszerelés közben.
  • Hiányzó ESD védelmi intézkedések az áramkörben.
• Megoldások:
  • Mindig tartsa be az ESD kezelési irányelveket.
  • Szükség esetén helyezzen ESD védő diódákat a kritikus bemenetekre.

Alternatívák és összehasonlítás más feszültségreferenciákkal

Bár a TL431 kiváló és sokoldalú eszköz, nem mindig ez a legjobb választás minden alkalmazáshoz. Fontos ismerni az alternatívákat és megérteni, mikor érdemes más megoldásokat választani.

Zener diódák

A Zener diódák a legegyszerűbb feszültségreferencia eszközök. Egy Zener dióda egy bizonyos feszültségnél (Zener feszültség) stabilizálja a feszültséget, ha elegendő áram folyik rajta keresztül egy előtétellenálláson keresztül.

• Előnyök a TL431-hez képest:
  • Egyszerűbb áramkör (gyakran csak egy ellenállás és a dióda).
  • Költséghatékonyabb lehet nagyon alacsony pontossági igények esetén.
• Hátrányok a TL431-hez képest:
  • Sokkal alacsonyabb pontosság (általában 5-10% tűrés).
  • Rosszabb hőmérsékleti stabilitás.
  • Fix Zener feszültség (nem programozható).
  • Nagyobb dinamikus ellenállás (kevésbé stabil a terhelés változására).
  • Magasabb zajszint.

A Zener diódák általában csak olyan alkalmazásokhoz ajánlottak, ahol a pontosság és a stabilitás nem kritikus, és az ár a legfontosabb szempont.

Dedikált precíziós feszültségreferenciák

Számos gyártó kínál dedikált, precíziós feszültségreferencia IC-ket (pl. Analog Devices ADR-sorozat, Texas Instruments LM4040/LM4041, Microchip MCP15xx). Ezek az IC-k kifejezetten a stabil és pontos referencia feszültség biztosítására készültek.

• Előnyök a TL431-hez képest:
  • Jelentősen magasabb pontosság (akár 0.01% vagy jobb).
  • Kiváló hőmérsékleti stabilitás (akár 1-5 ppm/°C).
  • Rendkívül alacsony zajszint.
  • Nagyon alacsony dinamikus impedancia.
  • Gyakran fix kimeneti feszültségek (pl. 1.25V, 2.048V, 3.0V, 4.096V, 5.0V), amelyek optimalizáltak az ADC/DAC-okhoz.
• Hátrányok a TL431-hez képest:
  • Magasabb ár.
  • Általában kisebb kimeneti áram képesség (nem sönt szabályozók).
  • Kevésbé sokoldalúak (nem használhatók hibaerősítőként SMPS-ben).

Ezek az IC-k ideálisak rendkívül precíz mérőműszerekhez, adatgyűjtő rendszerekhez, orvosi berendezésekhez és minden olyan alkalmazáshoz, ahol a referencia feszültség abszolút pontossága és stabilitása a legfontosabb szempont, függetlenül az ártól.

Integrált szabályozók (pl. 78xx sorozat)

A 78xx és hasonló lineáris feszültségszabályozók (pl. LM317) fix vagy állítható feszültséget biztosítanak egy nagyobb bemeneti feszültségből.

• Előnyök a TL431-hez képest:
  • Nagyobb kimeneti áram képesség (tipikusan 1A vagy több).
  • Egyszerűbb használat fix feszültségű alkalmazásokban (pl. 7805 egy 5V-os kimenethez).
  • Soros szabályozók, nem sönt típusúak.
• Hátrányok a TL431-hez képest:
  • Általában alacsonyabb feszültségreferencia pontosság.
  • Rosszabb hőmérsékleti stabilitás.
  • Magasabb minimális feszültségesés (dropout voltage) a szabályozáshoz.
  • Nem használhatók sönt szabályozóként vagy hibaerősítőként SMPS-ekben.

Ezek a szabályozók általános célú tápegységekhez, kis és közepes áramú alkalmazásokhoz ideálisak, ahol a pontosság nem kritikus, de a nagy áramszállítási képesség igen.

Összefoglalva, a TL431 a Zener diódák és a dedikált precíziós referenciák közötti arany középutat képviseli. Költséghatékony, programozható, viszonylag pontos és rendkívül sokoldalú. Ezért vált az elektronikai ipar egyik “svájci bicskájává”, amely a legegyszerűbb áramköröktől a legkomplexebb tápegységekig szinte mindenhol megállja a helyét.
