Térvezérlésű tranzisztorok – Működési elvük és szerepük a modern elektronikában

A modern elektronika gerincét számos aktív és passzív alkatrész alkotja, melyek közül a tranzisztorok kiemelkedő jelentőséggel bírnak. Ezek az apró, de rendkívül sokoldalú félvezető eszközök forradalmasították a számítástechnikát, a telekommunikációt és gyakorlatilag minden elektronikus berendezést.

A tranzisztoroknak két fő családja létezik: a bipoláris tranzisztorok (BJT) és a térvezérlésű tranzisztorok (FET). Bár mindkét típus képes erősítésre és kapcsolásra, működési elvük és alkalmazási területeik jelentősen eltérnek.

A térvezérlésű tranzisztorok, vagy röviden FET-ek (Field-Effect Transistors), a feszültséggel vezérelt eszközök kategóriájába tartoznak. Ez azt jelenti, hogy egy bemeneti feszültség segítségével szabályozzák az áram áramlását a tranzisztor két másik kivezetése között.

Ellentétben a bipoláris tranzisztorokkal, amelyek árammal vezéreltek, a FET-ek rendkívül magas bemeneti impedanciával rendelkeznek. Ez az egyik legfontosabb tulajdonságuk, ami lehetővé teszi, hogy gyakorlatilag ne vonjanak el áramot a vezérlő áramkörből.

Ez a jellegzetesség teszi őket ideálissá számos alkalmazásban, különösen ott, ahol a jel integritásának megőrzése és a minimális terhelés elengedhetetlen. A mai digitális áramkörök, mikroprocesszorok és memóriák szinte kizárólag FET technológián alapulnak.

A térvezérlésű tranzisztorok alapvető működési elve

A térvezérlésű tranzisztorok működése a félvezető anyagok tulajdonságain alapszik, azon belül is a külső elektromos tér hatására bekövetkező vezetőképesség-változáson. Alapvetően három kivezetésük van: a Gate (G), a Drain (D) és a Source (S).

A Source és a Drain között található az úgynevezett csatorna, amelyen keresztül az áram áramlik. A Gate elektróda feladata az, hogy egy rávezetett feszültség segítségével elektromos teret hozzon létre, amely módosítja ennek a csatornának a vezetőképességét.

Ez a módosítás történhet a csatorna elvékonyításával (kiürítéses üzemmód) vagy éppen a csatorna létrehozásával/vastagításával (feltöltéses üzemmód). A Gate feszültsége tehát közvetlenül befolyásolja a Source és Drain közötti ellenállást, ezáltal a rajtuk átfolyó áramot.

A FET-ek tehát lényegében feszültséggel vezérelt ellenállásokként vagy kapcsolóként viselkednek. Kis bemeneti feszültségváltozások nagy kimeneti áramváltozásokat eredményezhetnek, ami erősítésre ad lehetőséget.

A félvezető típusától függően megkülönböztetünk N-csatornás és P-csatornás FET-eket. Az N-csatornás eszközökben a töltéshordozók az elektronok, míg a P-csatornásokban a lyukak.

A FET-ek legfőbb előnye a BJT-kkel szemben a rendkívül magas bemeneti impedancia, ami minimális terhelést jelent a vezérlő áramkör számára.

A JFET: az első térvezérlésű tranzisztor

A JFET (Junction Field-Effect Transistor), vagyis PN-átmenetes térvezérlésű tranzisztor volt az első széles körben elterjedt FET típus. Működése a fordítottan előfeszített PN-átmenet kiürített rétegének szélességén alapszik.

Egy N-csatornás JFET esetében a csatorna N-típusú félvezetőből áll, és mindkét oldalról P-típusú anyaggal van körülvéve, melyek a Gate elektródát alkotják. A Source és a Drain elektródák az N-csatorna végeihez csatlakoznak.

Amikor a Gate és a Source közé fordított előfeszítésű feszültséget kapcsolunk (pl. negatív feszültséget az N-csatornás JFET Gate-jére), a PN-átmenet körüli kiürített réteg kiszélesedik. Ez a kiürített réteg gyakorlatilag szigetelőként viselkedik, csökkentve a csatorna effektív keresztmetszetét.

Minél nagyobb a fordított előfeszítés a Gate-en, annál szélesebb a kiürített réteg, és annál kisebb a csatorna vezetőképessége. Ezáltal a Source és Drain közötti áram (ID) csökken. Egy bizonyos feszültségnél (letörési feszültség, Vp vagy pinch-off voltage) a csatorna teljesen lezárul, és az áram gyakorlatilag nullára esik.

A JFET-ek kizárólag kiürítéses üzemmódban működnek, ami azt jelenti, hogy a Gate feszültségének növelésével (abszolút értékben) a csatorna vezetőképessége csökken. Ez korlátozza a JFET-ek alkalmazási rugalmasságát bizonyos áramkörökben.

Jellemzően alacsony zajszintjük és kiváló linearitásuk miatt a JFET-eket gyakran használják analóg erősítők bemeneti fokozataiban, rádiófrekvenciás áramkörökben és impedanciaillesztő fokozatokban, ahol a magas bemeneti impedancia kritikus.

A MOSFET: a modern elektronika alappillére

A MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor), vagyis fém-oxid-félvezető térvezérlésű tranzisztor a legelterjedtebb és legfontosabb FET típus. Működése szintén a Gate feszültségével vezérelt csatornán alapul, de egy szigetelő oxidréteg választja el a Gate-et a félvezetőtől.

Ez a szigetelő réteg (általában szilícium-dioxid, SiO2) biztosítja a MOSFET rendkívül magas bemeneti impedanciáját, amely gyakorlatilag végtelennek tekinthető egyenáramú szempontból. Ez a tulajdonság kulcsfontosságú a modern digitális áramkörökben.

A MOSFET-eknek négy alapvető kivezetése van: a Gate (G), a Drain (D), a Source (S) és a Bulk (B) vagy Substrate (szubsztrátum). Gyakran a Bulk elektróda a Source-hoz van kötve, így három kivezetéssel találkozunk az áramköri szimbólumokon.

A MOSFET-ek két fő kategóriába sorolhatók: feltöltéses (enhancement mode) és kiürítéses (depletion mode) típusok. Mindkét típus lehet N-csatornás vagy P-csatornás.

Feltöltéses (enhancement mode) MOSFET-ek

A feltöltéses MOSFET a leggyakoribb típus, különösen a digitális áramkörökben. Alapállapotban, amikor a Gate és a Source közötti feszültség (VGS) nulla, a csatorna nem vezetőképes, azaz a tranzisztor kikapcsolt állapotban van.

Egy N-csatornás feltöltéses MOSFET esetében a szubsztrátum P-típusú, és a Source, valamint a Drain N-típusú diffúzióval van kialakítva. A Gate elektróda felett egy vékony oxidréteg található.

Amikor pozitív feszültséget kapcsolunk a Gate-re (VGS > 0), az elektromos tér vonzza az elektronokat a P-típusú szubsztrátumból az oxidréteg alá, a Gate közelébe. Ha ez a feszültség meghalad egy bizonyos küszöbfeszültséget (Vth), elegendő elektron gyűlik össze ahhoz, hogy egy vékony N-típusú vezető csatorna alakuljon ki a Source és a Drain között.

Ez a csatorna teszi lehetővé az áram áramlását a Drain és a Source között. Minél nagyobb a Gate feszültsége (VGS > Vth), annál szélesebb és jobban vezetőképes a csatorna, így annál nagyobb áram folyhat át a tranzisztoron. Ez a működési elv ideális kapcsolóként való alkalmazásra.

Kiürítéses (depletion mode) MOSFET-ek

A kiürítéses MOSFET-ek működése hasonló a JFET-ekéhez, de a Gate és a csatorna között oxidréteg van. Ezek a tranzisztorok már VGS = 0 feszültségnél is vezetőképesek, azaz alapállapotban “bekapcsolva” vannak.

Egy N-csatornás kiürítéses MOSFET esetében a Source és Drain között gyárilag kialakított N-típusú csatorna található. Pozitív VGS feszültséggel a csatorna vezetőképessége növelhető (feltöltéses üzemmódhoz hasonlóan).

Negatív VGS feszültség alkalmazásakor azonban a Gate taszítja az elektronokat a csatornából, ezzel elvékonyítja azt, és csökkenti a vezetőképességét. Ha a negatív VGS feszültség eléri a letörési feszültséget, a csatorna teljesen lezárul.

Ezek a típusok kevésbé elterjedtek a digitális áramkörökben, de analóg alkalmazásokban, például áramforrásokban vagy terhelő ellenállások helyett használhatók.

N-csatornás és P-csatornás MOSFET-ek

A félvezető technológiában mind az N-csatornás (NMOS), mind a P-csatornás (PMOS) eszközök kulcsfontosságúak. Az N-csatornás eszközökben az elektronok a többségi töltéshordozók, míg a P-csatornásokban a lyukak.

Az elektronok mozgékonyabbak, mint a lyukak, ezért az NMOS tranzisztorok általában gyorsabbak és hatékonyabbak. A PMOS tranzisztorok kiegészítő szerepet játszanak, különösen a CMOS (Complementary Metal-Oxide-Semiconductor) technológiában.

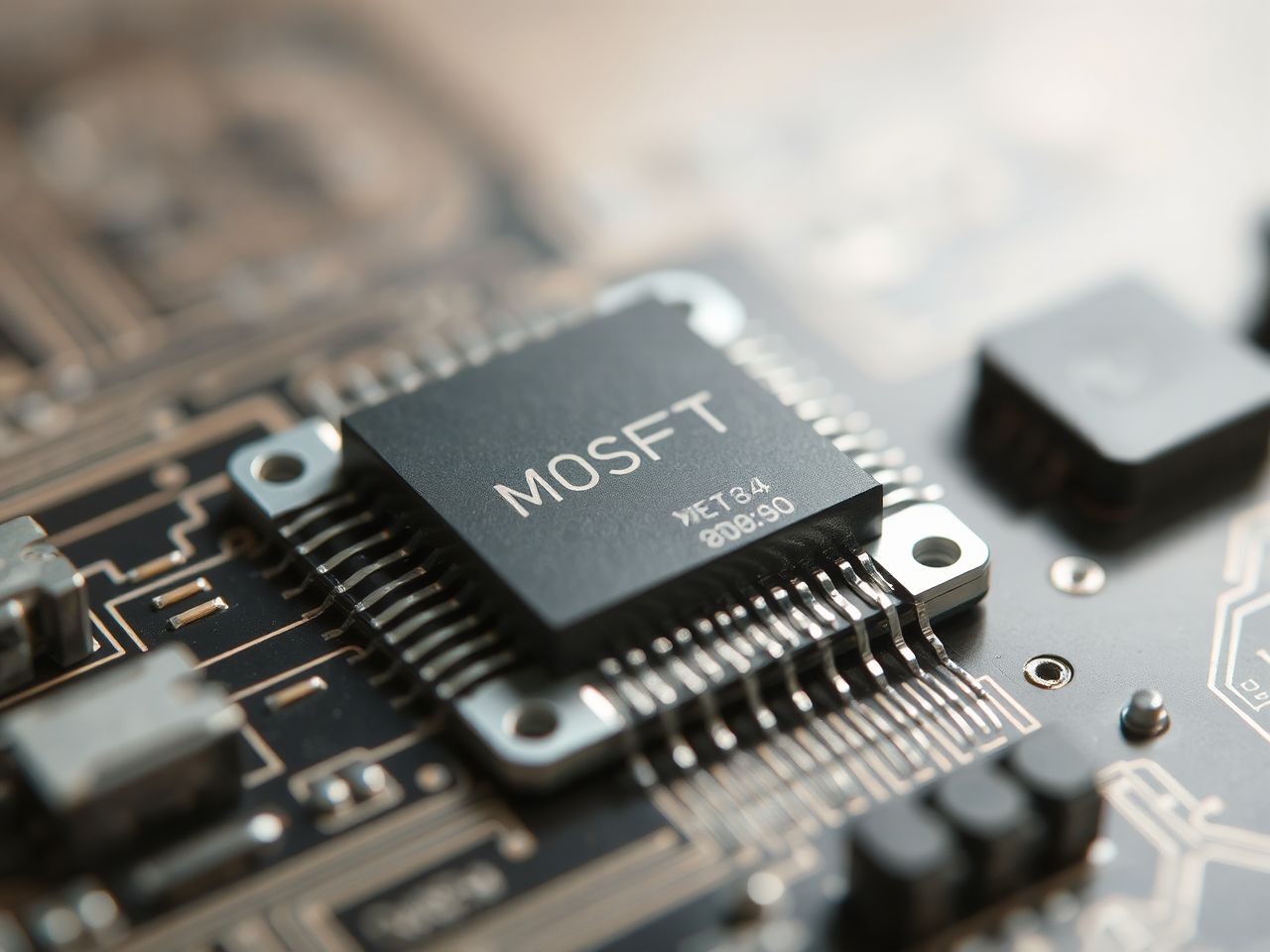

A MOSFET működési régiói

A MOSFET lineáris, telítés és cutoff régiókban működik.
A MOSFET működési régiói között a cutoff, lineáris és telítési állapotok alapvetően befolyásolják az áramátvitelt.

A MOSFET-ek működésük során három fő régióban üzemelhetnek, attól függően, hogy a Gate és a Drain feszültségei hogyan viszonyulnak a Source feszültségéhez és a küszöbfeszültséghez.

  1. Lezárási (Cutoff) régió: Ebben az üzemmódban a Gate feszültsége (VGS) alacsonyabb, mint a küszöbfeszültség (Vth) (N-csatornás MOSFET esetén VGS < Vth). Nincs vezető csatorna a Source és Drain között, így a Drain áram (ID) gyakorlatilag nulla. A tranzisztor kikapcsolt állapotban van.
  2. Lineáris vagy Trióda (Linear/Triode) régió: Akkor jön létre, ha VGS > Vth, és a Drain-Source feszültség (VDS) viszonylag alacsony (N-csatornás MOSFET esetén VDS < VGS - Vth). Ebben a régióban a csatorna teljesen ki van alakítva, és a Drain áram (ID) nagyjából lineárisan arányos a VDS feszültséggel. A tranzisztor egy feszültséggel vezérelt ellenállásként viselkedik, ahol az ellenállás a VGS-től függ.
  3. Telítési (Saturation) régió: Ebben a régióban VGS > Vth, és VDS > VGS – Vth (N-csatornás MOSFET esetén). A Drain oldalon a csatorna “becsípődik” (pinch-off), és a Drain áram gyakorlatilag függetlenné válik a VDS feszültségtől. A tranzisztor áramforrásként viselkedik, és ez a régió az erősítő áramkörökben a leggyakrabban használt üzemmód.

A digitális kapcsoló áramkörökben a MOSFET-ek a lezárási és a telítési régió között váltanak. Az analóg erősítőkben jellemzően a telítési régióban működnek, hogy a kimeneti áramot a bemeneti feszültséggel arányosan szabályozzák.

CMOS technológia: a digitális világ alapja

A CMOS (Complementary Metal-Oxide-Semiconductor) technológia a modern digitális elektronika sarokköve. Ez a megközelítés N-csatornás (NMOS) és P-csatornás (PMOS) MOSFET-eket használ komplementer párokban.

A CMOS logikai kapuk (pl. inverter, NAND, NOR) rendkívül alacsony statikus teljesítményfelvétellel rendelkeznek. Ez azért van, mert egy adott logikai állapotban (magas vagy alacsony) az egyik tranzisztor bekapcsolt, a másik pedig kikapcsolt állapotban van, így nincs közvetlen áramút a tápfeszültség és a föld között.

Csak a kapcsolási folyamat során folyik áram, amikor a kimeneti kapacitások feltöltődnek vagy kisülnek. Ez a tulajdonság tette lehetővé több milliárd tranzisztor integrálását egyetlen chipre, minimális hőtermelés mellett.

A mikroprocesszorok, memóriák, digitális jelprocesszorok és gyakorlatilag minden komplex digitális integrált áramkör CMOS technológián alapul. Ez biztosítja a hordozható eszközök hosszú akkumulátor-élettartamát és a szerverek energiahatékonyságát.

A CMOS technológia forradalmasította a digitális áramköröket azáltal, hogy rendkívül alacsony statikus teljesítményfelvételt tesz lehetővé.

Teljesítmény MOSFET-ek (Power MOSFET-ek)

A hagyományos kisjelű MOSFET-ek mellett léteznek speciális teljesítmény MOSFET-ek, amelyeket nagy áramok és feszültségek kapcsolására vagy erősítésére terveztek. Ezeket széles körben alkalmazzák tápegységekben, motorvezérlőkben, inverterekben és audio erősítőkben.

A teljesítmény MOSFET-ek szerkezete optimalizált a nagy áramterhelésre és a hatékony hőelvezetésre. Jellemzően vertikális áramvezetésűek, ami azt jelenti, hogy az áram merőlegesen halad át a chipen, maximalizálva az aktív területet.

A leggyakoribb teljesítmény MOSFET típusok közé tartozik a VMOS (Vertical MOSFET), a DMOS (Double-diffused MOSFET) és az LDMOS (Laterally Diffused Metal-Oxide-Semiconductor). Ezek mindegyike speciális gyártási eljárásokat és geometriákat alkalmaz a paraméterek optimalizálására.

A teljesítmény MOSFET-ek kulcsfontosságú paraméterei közé tartozik a Drain-Source ellenállás bekapcsolt állapotban (RDS(on)), a maximális Drain áram (ID(max)), a maximális Drain-Source feszültség (VDS(max)) és a kapcsolási sebesség.

Az alacsony RDS(on) kritikus a veszteségek minimalizálásában bekapcsolt állapotban, míg a gyors kapcsolási sebesség elengedhetetlen a nagyfrekvenciás alkalmazásokhoz, mint például a kapcsolóüzemű tápegységek.

A teljesítmény MOSFET-ek másik fontos jellemzője az avalanche energia, amely azt mutatja meg, mennyi energiát képes elnyelni a tranzisztor egy rövid ideig tartó túlfeszültség esetén anélkül, hogy károsodna. Ez a robusztusság növeli a megbízhatóságot ipari környezetben.

A térvezérlésű tranzisztorok előnyei

A FET-ek számos olyan előnnyel rendelkeznek, amelyek miatt a modern elektronika domináns alkatrészeivé váltak.

  • Rendkívül magas bemeneti impedancia: A Gate elektróda és a csatorna közötti szigetelőréteg miatt a FET-ek bemeneti ellenállása nagyon nagy (jellemzően megaohm vagy gigaohm nagyságrendű). Ez azt jelenti, hogy gyakorlatilag nem vonnak el áramot a vezérlő áramkörből, ami minimalizálja a jel forrásának terhelését.
  • Alacsony teljesítményfelvétel: Különösen a CMOS technológia révén, a statikus állapotban lévő FET-ek alig fogyasztanak áramot. Ez kulcsfontosságú a hordozható eszközök, például okostelefonok és laptopok akkumulátor-élettartamának meghosszabbításában.
  • Jó hőstabilitás: A FET-ek negatív hőmérsékleti együtthatóval rendelkeznek, ami azt jelenti, hogy hőmérséklet emelkedésével a Drain áram csökken. Ez segít megelőzni a termikus kimeneti futást (thermal runaway), amely a bipoláris tranzisztoroknál gyakori probléma lehet.
  • Könnyű integrálhatóság és skálázhatóság: A MOSFET-ek gyártási folyamata rendkívül finoman szabályozható, ami lehetővé teszi milliárdnyi tranzisztor integrálását egyetlen chipre. Ez a skálázhatóság a Moore-törvény alapja, és a félvezetőipar folyamatos fejlődésének motorja.
  • Gyors kapcsolási sebesség: A FET-ek, különösen a kisjelű MOSFET-ek, rendkívül gyorsan képesek ki- és bekapcsolni, ami elengedhetetlen a nagyfrekvenciás digitális és analóg alkalmazásokhoz.
  • Alacsony zajszint: Egyes FET típusok (különösen a JFET-ek) kiváló zajjellemzőkkel rendelkeznek, ami ideálissá teszi őket alacsony zajszintű erősítőkben (LNA) való alkalmazásra.

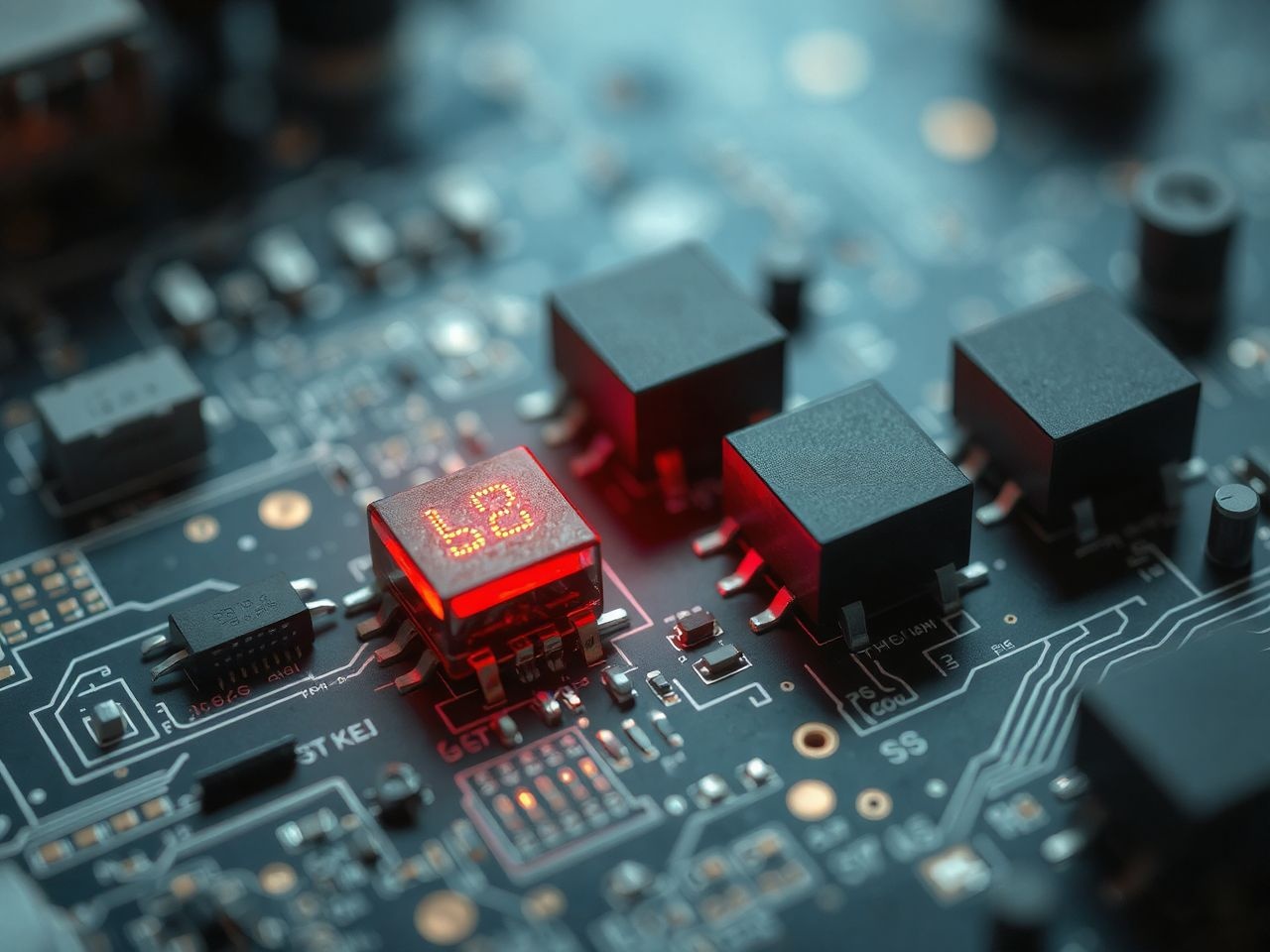

A térvezérlésű tranzisztorok hátrányai

A térvezérlésű tranzisztorok érzékenyek hőmérséklet- és feszültségváltozásra.
A térvezérlésű tranzisztorok érzékenyek a hőmérsékletváltozásra, ami instabilitást okozhat áramkörökben.

Az előnyök mellett a FET-eknek vannak bizonyos hátrányai és kihívásai is, amelyekkel a tervezőknek számolniuk kell.

  • Elektrosztatikus kisülés (ESD) érzékenység: A Gate elektróda és a csatorna közötti vékony oxidréteg rendkívül érzékeny az elektrosztatikus kisülésekre. Egy kisebb statikus feltöltődés is átütheti az oxidréteget, véglegesen károsítva a tranzisztort. Ezért a MOSFET-eket óvatosan kell kezelni, és ESD védelmi intézkedéseket kell alkalmazni.
  • Kapcsolási veszteségek nagyfrekvencián: Bár a FET-ek gyorsak, a Gate kapacitásának töltése és kisütése nagyfrekvencián jelentős veszteségeket okozhat, különösen a teljesítmény MOSFET-eknél. Ez korlátozhatja a hatékonyságot nagyon magas kapcsolási frekvenciákon.
  • Zaj: Bár egyes FET-ek alacsony zajszintűek, más típusok, különösen a MOSFET-ek, érzékenyebbek lehetnek az 1/f zajra (flicker noise), ami bizonyos alkalmazásokban problémát jelenthet.
  • Linearitás: Bár a FET-ek lineáris régióban is működhetnek, a linearitásuk nem mindig ideális, és torzítást okozhat analóg erősítőkben, különösen nagy jelamplitúdóknál.

Alkalmazási területek a modern elektronikában

A térvezérlésű tranzisztorok a modern elektronika szinte minden területén kulcsszerepet játszanak. Sokoldalúságuk és kiváló tulajdonságaik révén nélkülözhetetlenek lettek.

Digitális elektronika

Ez a terület a FET-ek legdominánsabb alkalmazási területe. A mikroprocesszorok, mikrovezérlők, memóriák (SRAM, DRAM, Flash) és mindenféle digitális logikai áramkör kizárólag CMOS alapú FET-eket használ.

A milliárdnyi tranzisztor egyetlen chipen való elhelyezése, az alacsony energiafogyasztás és a nagy sebesség a FET-eknek köszönhető. Ezek nélkül a mai számítógépek, okostelefonok és egyéb digitális eszközök elképzelhetetlenek lennének.

Analóg elektronika

Bár a digitális alkalmazások dominálnak, a FET-ek az analóg áramkörökben is fontos szerepet töltenek be.

  • Erősítők: Magas bemeneti impedanciájuk miatt ideálisak bemeneti fokozatokban, ahol nem terhelik a jelforrást. Különösen a JFET-ek és a speciális MOSFET-ek kiválóak alacsony zajszintű erősítőkben (LNA) audio- és rádiófrekvenciás alkalmazásokhoz.
  • Áramforrások: A telítési régióban működő MOSFET-ek stabil áramforrásokat képezhetnek, amelyek függetlenek a terheléstől.
  • Feszültséggel vezérelt ellenállások (VCR): A lineáris régióban működő FET-ek ellenállása a Gate feszültségével szabályozható, ami például automata erősítésszabályozó (AGC) áramkörökben hasznos.
  • Analóg kapcsolók: A FET-ek gyors és alacsony ellenállású analóg kapcsolóként is funkcionálhatnak, például multiplexerekben vagy mintavételező és tartó áramkörökben.

Teljesítményelektronika

A teljesítmény MOSFET-ek forradalmasították a teljesítményelektronikát. Képesek nagy áramokat és feszültségeket kapcsolni nagy sebességgel és hatékonysággal.

  • Kapcsolóüzemű tápegységek (SMPS): A legtöbb modern tápegység (pl. számítógépes tápegységek, mobiltelefon töltők) teljesítmény MOSFET-eket használ a nagy hatásfok és a kompakt méret eléréséhez.
  • Motorvezérlők: Egyenáramú (DC) és váltakozó áramú (AC) motorok fordulatszám- és nyomatékszabályozásában alkalmazzák őket, például elektromos járművekben vagy ipari gépekben.
  • Inverterek: Egyenáramból váltakozó áramot előállító eszközökben (pl. napelemekhez, szünetmentes tápegységekben) szintén nélkülözhetetlenek.
  • Audio erősítők: Egyes nagy teljesítményű audio erősítők kimeneti fokozataiban is használnak teljesítmény MOSFET-eket a jó linearitás és a robusztusság miatt.

Rádiófrekvenciás (RF) és mikrohullámú alkalmazások

A FET-ek, különösen a GaAs (gallium-arzenid) és GaN (gallium-nitrid) alapú HEMT-ek (High Electron Mobility Transistor), kiválóan alkalmasak nagyfrekvenciás alkalmazásokra.

  • Alacsony zajszintű erősítők (LNA): A mobiltelefonok, műholdas vevők és radarrendszerek bemeneti fokozataiban kritikus az alacsony zajszint, amit a FET-ek biztosítanak.
  • Mixerek és oszcillátorok: A rádiófrekvenciás jelek feldolgozásában, frekvenciaátalakításban és jelgenerálásban is alkalmazzák őket.
  • Teljesítményerősítők: A nagyfrekvenciás adókban, például mobil bázisállomásokban, a GaN FET-ek nagy teljesítményű és hatékony erősítést tesznek lehetővé.

Szenzorok és bioelektronika

A FET-ek érzékenysége a Gate feszültségére és a környezeti változásokra új területeken is alkalmazható.

  • ISFET (Ion-Sensitive Field-Effect Transistor): Ezek a speciális FET-ek képesek ionkoncentrációt mérni folyadékokban, például pH-érzékelőként használhatók.
  • Bio-FET-ek: Különböző biomolekulák (DNS, fehérjék) detektálására fejlesztik őket, a Gate felületének kémiai módosításával.

A térvezérlésű tranzisztorok fejlődése és jövője

A FET-ek története az 1920-as évekre nyúlik vissza, de az első gyakorlati megvalósítások csak az 1950-es évek végén, 1960-as évek elején jelentek meg. A MOSFET feltalálása és a CMOS technológia kifejlesztése alapozta meg a mai digitális világot.

A Moore-törvény, amely szerint a tranzisztorok száma egy chipen nagyjából kétévente megduplázódik, nagyrészt a MOSFET-ek folyamatos miniatürizálásának köszönhető. Azonban a hagyományos sík (planar) MOSFET-ek fizikai korlátokba ütköznek a 20 nm alatti méreteknél.

Új tranzisztorstruktúrák

A miniatürizálás folytatásához új struktúrákra van szükség, amelyek jobban kontrollálják a csatornát és csökkentik a szivárgó áramokat.

  • FinFET (Fin Field-Effect Transistor): A 22 nm-es technológiai csomóponttól kezdve a FinFET-ek váltak a domináns struktúrává. Ezekben a tranzisztorokban a csatorna egy függőleges “uszony” (fin) alakú, amelyet a Gate elektróda három oldalról vesz körül, jobb Gate vezérlést biztosítva.
  • GAAFET (Gate-All-Around Field-Effect Transistor): A FinFET-ek továbbfejlesztése, ahol a Gate teljesen körülveszi a csatornát (általában nanosheet vagy nanowire formájában). Ez a struktúra még jobb elektrosztatikus vezérlést és alacsonyabb szivárgó áramokat biztosít, kritikus a jövőbeli, 3 nm alatti technológiákban.

Új félvezető anyagok

A szilícium mellett más félvezető anyagok is egyre nagyobb szerepet kapnak, különösen a nagy teljesítményű és nagyfrekvenciás alkalmazásokban.

  • Gallium-nitrid (GaN): A GaN FET-ek kiválóan alkalmasak nagyfrekvenciás és nagy teljesítményű alkalmazásokra, mint például 5G hálózatok, radarmegoldások és nagy hatásfokú tápegységek. Magasabb kapcsolási sebességet és kisebb veszteségeket kínálnak, mint a szilícium alapú eszközök.
  • Szilícium-karbid (SiC): A SiC FET-ek a rendkívül magas feszültségeket és hőmérsékleteket is elviselik, így ideálisak nagyfeszültségű alkalmazásokhoz, például elektromos járművek töltőiben, ipari inverterekben és megújuló energiarendszerekben.

Ezek az új anyagok és struktúrák lehetővé teszik a tranzisztorok teljesítményének és energiahatékonyságának további növelését, megnyitva az utat az innovációk előtt a mesterséges intelligencia, a kvantumszámítógépek és a még fejlettebb hordozható eszközök területén.

A térvezérlésű tranzisztorok fejlődése nem áll meg, a kutatók és mérnökök folyamatosan keresik a módját, hogyan lehet még kisebb, gyorsabb, energiahatékonyabb és robusztusabb eszközöket létrehozni. Ez a folyamatos innováció biztosítja, hogy a FET-ek még hosszú ideig az elektronika élvonalában maradnak.
