Szervokormány hidraulikus rendszere az autóiparban – Működési elv, karbantartás és hibajelenségek

Az autóvezetés élménye, különösen a modern kori forgalomban, elképzelhetetlen lenne a kormányművek kifinomult rendszerei nélkül. A manőverezés, a parkolás vagy akár a nagy sebességű sávváltás mind sokkal nagyobb fizikai erőt igényelne, ha nem létezne a szervokormány. Ennek a technológiának az egyik legelterjedtebb és legtartósabb formája a hidraulikus szervokormány rendszer, amely évtizedek óta szolgálja a gépjárművek vezetőit, jelentősen növelve a kényelmet és a biztonságot. Bár az elektromos rendszerek térnyerése megfigyelhető, a hidraulikus megoldások még mindig számtalan autóban megtalálhatók, és rendkívül fontos ismerni működésüket, karbantartásukat, valamint a velük kapcsolatos gyakori hibajelenségeket.

A kormányzás az autó egyik legkritikusabb funkciója, amely közvetlenül befolyásolja a jármű irányíthatóságát és a vezetés biztonságát. A hidraulikus rásegítés célja, hogy minimalizálja a vezetőre háruló fizikai terhelést, különösen alacsony sebességnél vagy álló helyzetben történő manőverezéskor. Ez a rendszer egy precízen megtervezett és összehangolt alkatrészegyüttesből áll, amely a motor erejét használja fel arra, hogy a kerekek elfordításához szükséges erőt többszörözze. Ennek köszönhetően egy nehéz teherautó is könnyedén irányíthatóvá válik, hasonlóan egy kis személyautóhoz, ami hatalmas előrelépést jelentett az autóiparban a kezdetleges, pusztán mechanikus kormányművekhez képest.

A szervokormány rendszerek evolúciója az autóiparban

Az autóipar hajnalán a járművek kormányművei kizárólag mechanikus elven működtek. A vezető közvetlen fizikai erejével mozgatta a kormánykereket, amely rudazatok és fogaskerekek segítségével juttatta el az erőt a kerekekhez. Ez a megoldás a könnyebb és lassabb járművek esetében még elfogadható volt, ám ahogy az autók egyre nagyobbak, nehezebbek és gyorsabbak lettek, a kormányzás is egyre nehezebbé vált. Különösen a parkolás vagy az alacsony sebességű manőverezés jelentett komoly fizikai kihívást, ami sokak számára ellehetetlenítette a vezetést, és jelentősen csökkentette a kényelmet. A nők és az idősebb sofőrök számára ez különösen problémás volt, de még a tapasztalt férfi vezetők is gyakran panaszkodtak a karok és a vállak fáradtságára hosszú utak vagy városi forgalom után.

Az első kísérletek a kormányzási erő csökkentésére a 20. század elején indultak, de a hidraulikus szervokormány széleskörű elterjedése az 1950-es évekre tehető. Az első sorozatgyártású autó, amely hidraulikus rásegítésű kormányművel rendelkezett, a Chrysler Imperial volt 1951-ben. Ez a technológia valóságos forradalmat hozott, hiszen hirtelen sokkal könnyebbé és élvezetesebbé vált a vezetés. A kormányrásegítés lehetővé tette, hogy a járművek nagyobb súlyt és szélesebb gumikat használjanak anélkül, hogy a kormányzás nehézzé válna. Ez nemcsak a kényelmet növelte, hanem hozzájárult a vezetésbiztonság javulásához is, mivel a vezető gyorsabban és pontosabban tudott reagálni vészhelyzetekben.

A hidraulikus rendszerek évtizedeken át uralták a piacot, folyamatosan fejlődve és finomodva. A kezdeti egyszerűbb rendszerek helyét fokozatosan átvették a sebességfüggő rásegítéssel rendelkező, kifinomultabb változatok, amelyek nagyobb sebességnél csökkentették a rásegítés mértékét, ezzel jobb úttartást és közvetlenebb visszajelzést biztosítva a vezetőnek. Bár az utóbbi évtizedekben az elektromos szervokormány rendszerek (EPS) egyre népszerűbbé váltak az üzemanyag-hatékonyság és a kisebb karbantartási igény miatt, a hidraulikus rendszerek robusztusságuk és megbízhatóságuk okán még mindig számos járműben megtalálhatók, különösen a régebbi modellekben és bizonyos típusú haszongépjárművekben, ahol a nyomatékátvitel és az erőátvitel kiemelten fontos.

A hidraulikus szervokormány alapvető működési elve

A hidraulikus szervokormány rendszere a folyadékok nyomás alatti viselkedésén alapul. Az alapelv viszonylag egyszerű: egy szivattyú folyadékot (szervóolajat) pumpál egy zárt rendszerben, és ez a nyomás alatti folyadék segít a kerekek elfordításában. Amikor a vezető elfordítja a kormányt, egy vezérlőszelep irányítja az olaj áramlását a megfelelő munkahengerbe, amely mechanikusan rásegít a kerekek elfordítására. Ezáltal a vezetőnek sokkal kisebb erőt kell kifejtenie a kormánykerék elfordításához, mintha közvetlenül, hidraulikus rásegítés nélkül próbálná megmozdítani a kerekeket.

A rendszer fő célja, hogy a kormányzási erőt megsokszorozza, lehetővé téve a könnyed manőverezést még álló helyzetben is. A kulcsfontosságú elemek szoros együttműködésben biztosítják ezt a funkciót. Nincs szükség bonyolult elektronikai vezérlésre, mint az elektromos rendszereknél, ami egyszerűbbé és robusztusabbá teszi az egész mechanizmust. A hidraulikus rendszer inherent módon képes nagy erők átvitelére, ami különösen előnyös a nehezebb járművek esetében, ahol az elektromos rendszerek néha elérhetik a határaikat a szükséges nyomaték biztosításában. Ez a mechanikai egyszerűség hozzájárul a rendszer tartósságához és megbízhatóságához is.

Fő komponensek áttekintése

A hidraulikus szervokormány rendszer több kulcsfontosságú alkatrészből áll, amelyek összehangolt működése biztosítja a kormányrásegítést. Ezek az alkatrészek mindegyike elengedhetetlen a rendszer megfelelő működéséhez, és meghibásodásuk súlyos következményekkel járhat a kormányzásra és a vezetésbiztonságra nézve. Fontos megérteni az egyes elemek szerepét a teljes kép megértéséhez.

Szervószivattyú (pumpa): Ez a rendszer szíve. Általában a motorról hajtott ékszíjjal vagy bordásszíjjal működik, és feladata, hogy állandó nyomást generáljon a szervóolaj számára. A szivattyú biztosítja a szükséges hidraulikus energiát, amely a rásegítést végzi. Különböző típusai léteznek, például lapátos vagy fogaskerekes szivattyúk, de mindegyik célja ugyanaz: a folyadék keringetése és nyomás alá helyezése. A szivattyú meghibásodása esetén a kormányzás hirtelen rendkívül nehézzé válik, mivel megszűnik a rásegítés.

Szervóolaj (hidraulika folyadék): Ez a speciális olaj a rendszer működési közege. Nemcsak az erők átviteléért felelős, hanem kenést és hűtést is biztosít az alkatrészek számára. A megfelelő minőségű és mennyiségű szervóolaj elengedhetetlen a rendszer hosszú élettartamához és hatékony működéséhez. Az olaj viszkozitása, hőállósága és kopáscsökkentő tulajdonságai mind kritikusak. A szennyezett vagy elöregedett olaj károsíthatja a szivattyút és a kormányművet, csökkentve a rendszer teljesítményét.

Kormánymű (vezérlőszelep, munkahenger): Ez az alkatrész a rendszer agya és izma. A vezérlőszelep érzékeli a vezető kormányzási szándékát – azaz, hogy merre és milyen erővel fordítja el a kormányt. Amikor a vezető elfordítja a kormányt, a szelep megnyitja az utat a nyomás alatt lévő olajnak a megfelelő oldalra a munkahengerben. A munkahenger egy dugattyúval rendelkezik, amelyet az olaj nyomása mozgat, és ez a mozgás mechanikusan rásegít a kerekek elfordítására a kormányrudazaton keresztül. A kormánymű lehet fogasléces vagy golyóscsapágyas kivitelű, a jármű típusától függően. A vezérlőszelep precíz működése kulcsfontosságú a pontos és érzékeny kormányzáshoz.

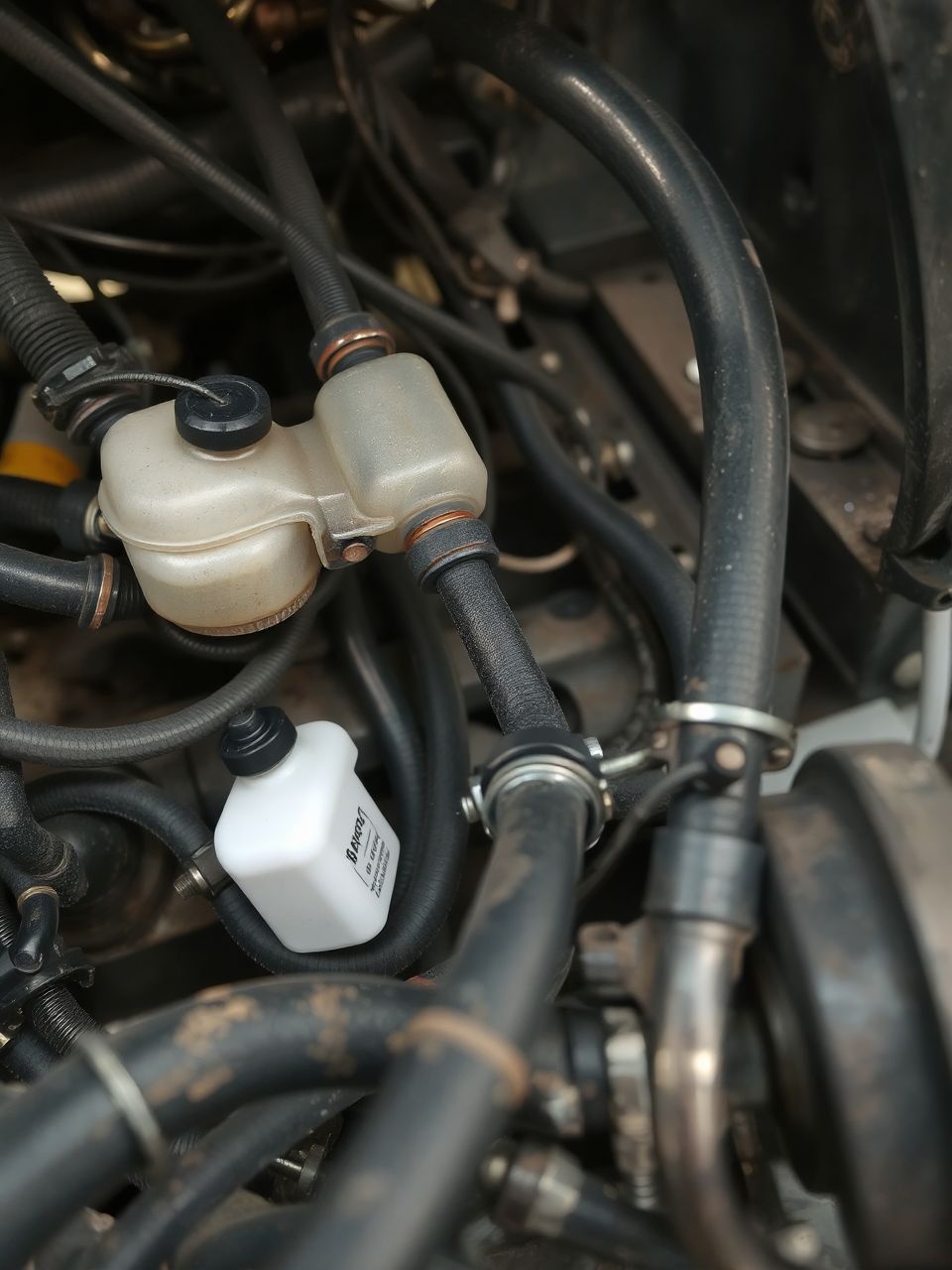

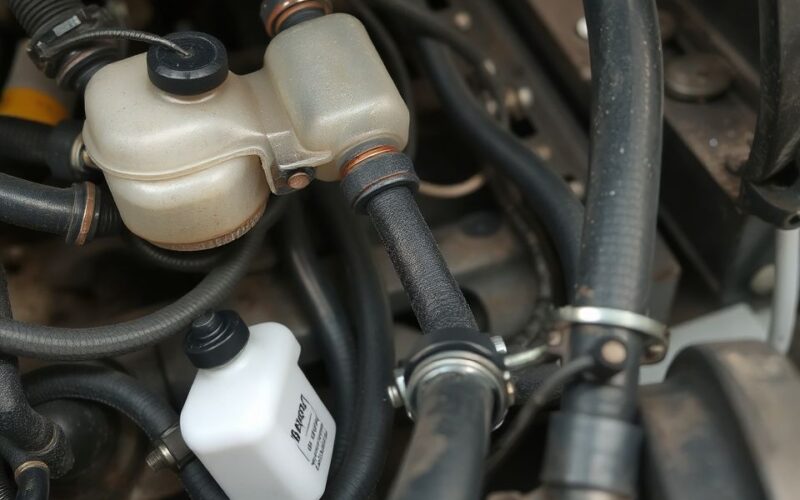

Tartály: A szervóolaj tartály tárolja a rendszerben keringő olajat. Ez a tartály általában műanyagból készül, és a motorháztető alatt található, gyakran jól látható helyen. Fontos, hogy a tartályon lévő minimum és maximum jelzések között legyen az olajszint. A tartályban gyakran található egy szűrő is, amely megakadályozza a szennyeződések bejutását a rendszerbe, ezzel védve a szivattyút és a kormányművet. A tartály sapkáján lévő légtelenítő szelep biztosítja a nyomáskiegyenlítést és megakadályozza a vákuum képződését.

Csővezetékek: Ezek a nagynyomású és alacsony nyomású csövek kötik össze a rendszer különböző alkatrészeit. A nagynyomású csövek speciális, erősített anyagból készülnek, hogy ellenálljanak a szivattyú által generált magas nyomásnak. Az alacsony nyomású visszatérő vezetékek az olajat visszavezetik a tartályba. A csövek épsége kritikus, mivel bármilyen repedés vagy sérülés olajszivárgáshoz vezethet, ami a rendszer hatásfokának csökkenését vagy akár teljes meghibásodását is okozhatja.

A szervokormány hidraulikus rendszerének részletes működése

A hidraulikus szervokormány működése egy komplex, de logikus folyamat, amely a vezető parancsait hidraulikus erővé alakítja. Ahhoz, hogy megértsük a rendszer finomságait, érdemes részletesebben áttekinteni az egyes fázisokat és alkatrészek szerepét a folyamatban.

A szivattyú szerepe: nyomás előállítása

Minden a szervószivattyúval kezdődik. Ez az alkatrész a motor főtengelyéről kapja a hajtást egy ékszíj segítségével, így amíg a motor jár, a szivattyú is folyamatosan működik. Feladata, hogy a szervóolajat a tartályból felszívja, majd nyomás alá helyezze azt. A szivattyúk általában 70-120 bar közötti nyomást képesek előállítani, ami elegendő ahhoz, hogy jelentős erőt fejtsenek ki a kormányműben. A legtöbb szervószivattyú lapátos típusú, ahol a forgó rotor lapátjai centrifugális erővel nyomják az olajat a kimeneti nyílás felé. A szivattyú kimenetén egy nyomásszabályzó szelep is található, amely megakadályozza a túlnyomás kialakulását a rendszerben, ezzel védve az alkatrészeket a károsodástól. Ez a szelep biztosítja, hogy a nyomás mindig a gyártó által előírt tartományban maradjon, függetlenül a motor fordulatszámától.

A vezérlőszelep funkciója: irányítás

A szivattyú által generált nyomás alatt lévő olaj a vezérlőszelephez áramlik. Ez a szelep a kormánymű részét képezi, és a kormánytengelyhez van csatlakoztatva. A vezérlőszelep egy rendkívül precíz mechanizmus, amely érzékeli a vezető által a kormánykerékre kifejtett nyomatékot és irányt. Amikor a vezető elkezdi elfordítani a kormányt, a vezérlőszelep elmozdul a tengelyéhez képest. Ez az elmozdulás megváltoztatja az olaj áramlási útját: az egyik oldalon megnyitja a nagynyomású olaj csatornáját a munkahenger felé, a másik oldalon pedig lehetővé teszi a használt olaj visszatérését az alacsony nyomású visszatérő ágon keresztül a tartályba. A vezérlőszelep kialakítása biztosítja, hogy a rásegítés csak akkor történjen meg, amikor a vezető ténylegesen elfordítja a kormányt, és a rásegítés mértéke arányos legyen a kifejtett erővel.

A munkahenger működése: erőátvitel

Amint a nagynyomású olaj bejut a munkahenger megfelelő oldalára (például a balra kanyarodáshoz szükséges oldalra), nyomást gyakorol a dugattyúra. Ez a dugattyú mechanikusan kapcsolódik a kormányrudazathoz, amely közvetlenül mozgatja a kerekeket. Az olaj nyomása által kifejtett erő hozzáadódik a vezető által a kormánykerékre kifejtett erőhöz, megsokszorozva azt. Ennek köszönhetően a kerekek elfordításához szükséges erő jelentősen csökken. A másik oldalon lévő olaj a vezérlőszelepen keresztül visszatér a tartályba. Amikor a vezető abbahagyja a kormány elfordítását, a vezérlőszelep visszaáll középső állásába, lezárva a nagynyomású olaj áramlását a munkahengerbe, és ezzel megszűnik a rásegítés. Ez biztosítja, hogy a kormány a kívánt pozícióban maradjon, és ne “ússzon” a rásegítés miatt.

A rendszer nyitott és zárt hurkú működése

A hidraulikus szervokormány rendszerek alapvetően zárt hurkú rendszereknek tekinthetők, mivel a szervóolaj folyamatosan kering a szivattyú, a kormánymű és a tartály között. Az olaj nem fogy el, csak a rendszeren belül áramlik. A “nyitott hurkú” kifejezés általában azokra a rendszerekre vonatkozik, ahol az olaj csak egy irányba áramlik és nem tér vissza a tartályba, de a szervokormány esetében ez nem jellemző. Itt a zárt rendszer biztosítja a nyomás fenntartását és a folyadék folyamatos újrahasznosítását. A rendszerben lévő olaj minősége és tisztasága ezért kiemelten fontos, mivel az ismételt áramlás során a szennyeződések károsíthatják a precíziós alkatrészeket.

Differenciált rásegítés (sebességfüggő rendszerek)

A modern hidraulikus szervokormány rendszerek gyakran rendelkeznek sebességfüggő rásegítéssel. Ez azt jelenti, hogy a rásegítés mértéke változik a jármű sebességével. Alacsony sebességnél (pl. parkoláskor) a rendszer maximális rásegítést biztosít, hogy a kormányzás a lehető legkönnyebb legyen. Ahogy a jármű sebessége növekszik, a rásegítés mértéke fokozatosan csökken. Ez azért fontos, mert nagyobb sebességnél a túl erős rásegítés csökkentené a vezető “útérzetét” és a kormány visszajelzését, ami ronthatná a jármű stabilitását és a biztonságos irányíthatóságot. A sebességfüggő rendszerek általában egy elektronikus vezérlőegységet (ECU) és egy sebességérzékelőt használnak a rásegítés mértékének szabályozására, gyakran egy speciális szelep (pl. elektromosan vezérelt áramlásszabályzó szelep) segítségével, amely befolyásolja az olajnyomás nagyságát a kormányműben.

A hidraulikus szervokormány előnyei és hátrányai

Mint minden műszaki megoldásnak, a hidraulikus szervokormány rendszereknek is megvannak a maguk előnyei és hátrányai, amelyek befolyásolják a választást a járműgyártók és a fogyasztók részéről egyaránt. Érdemes ezeket részletesen áttekinteni, hogy teljes képet kapjunk a technológiáról.

Előnyök: Költség, érzet, megbízhatóság

A hidraulikus szervokormány rendszerek számos előnnyel rendelkeznek, amelyek miatt hosszú ideig az autóipar standardjának számítottak.

• Költséghatékonyság: A hidraulikus rendszerek gyártási költsége általában alacsonyabb, mint az elektromos rendszereké, különösen az egyszerűbb változatok esetében. Ez hozzájárul a járművek kedvezőbb vételárához. A pótalkatrészek és a javítás is gyakran olcsóbb lehet, mivel a technológia régóta ismert és elterjedt.
• Kormányérzet és visszajelzés: Sok sofőr kedveli a hidraulikus rendszerek által nyújtott “útérzetet”. A hidraulika közvetlen, mechanikus kapcsolatot biztosít a kerekek és a kormány között, ami valósághűbb visszajelzést ad az útfelületről és a kerekek állásáról. Ez különösen a sportosabb vezetésnél vagy a nehéz terepen való közlekedésnél lehet előnyös, ahol a vezetőnek pontosan éreznie kell, mi történik az autóval.
• Robusztusság és megbízhatóság: A hidraulikus rendszerek mechanikusan egyszerűbbek, mint az elektromos társaik, kevesebb elektronikai alkatrészt tartalmaznak, ami csökkenti az elektronikai meghibásodások kockázatát. Jól bírják a nagy terhelést és a szélsőséges hőmérsékleti viszonyokat, ami hosszú élettartamot és megbízható működést eredményez. Különösen teherautókban és nehézgépjárművekben bizonyultak rendkívül strapabírónak.
• Nagyobb rásegítő erő: A hidraulikus rendszerek könnyedén képesek nagy mennyiségű erőt átvinni, ami ideális a nagyobb és nehezebb járművekhez. Az erőteljes szervószivattyúk képesek elegendő nyomást előállítani ahhoz, hogy még a legnagyobb kerekekkel és legnehezebb terhekkel is könnyedén lehessen manőverezni.

Hátrányok: Energiaveszteség, komplexitás, karbantartás igény

A hidraulikus rendszerek előnyei mellett azonban figyelembe kell venni a hátrányokat is, amelyek hozzájárultak az elektromos rendszerek térnyeréséhez.

• Energiaveszteség és üzemanyag-fogyasztás: A szervószivattyút folyamatosan hajtja a motor, még akkor is, ha nincs szükség kormányrásegítésre (pl. egyenes úton haladva). Ez folyamatosan energiát von el a motortól, ami növeli az üzemanyag-fogyasztást és a CO2-kibocsátást. Becslések szerint a hidraulikus szervokormány akár 0,2-0,5 literrel is növelheti a 100 km-enkénti fogyasztást.
• Környezeti hatás: Az olajszivárgások potenciális környezeti szennyezést jelentenek. A használt szervóolaj veszélyes hulladék, amelyet megfelelően kell ártalmatlanítani.
• Karbantartási igény: A hidraulikus rendszerek rendszeres karbantartást igényelnek, beleértve a szervóolaj szintjének ellenőrzését és cseréjét. Az olaj idővel elhasználódik, szennyeződik, és elveszíti kenési tulajdonságait, ami károsíthatja a rendszer alkatrészeit. A szivárgások is gyakori problémát jelentenek, amelyek rendszeres ellenőrzést tesznek szükségessé.
• Súly és helyigény: A hidraulikus rendszerek nehezebbek és több helyet foglalnak a motortérben a szivattyú, a tartály, a csövek és a munkahenger miatt, szemben az elektromos rendszerekkel, amelyek kompaktabbak.
• Zajszint: A szervószivattyú működése bizonyos körülmények között zajos lehet, különösen, ha a rendszerben levegő van, vagy ha a szivattyú elhasználódott.

Összességében a hidraulikus szervokormány egy jól bevált, megbízható technológia, amely kiváló kormányérzetet és nagy rásegítő erőt biztosít, de az üzemanyag-hatékonyság és a környezetvédelmi szempontok miatt az elektromos rendszerek egyre inkább felváltják a modern járművekben.

Karbantartás és megelőzés

A hidraulikus szervokormány rendszer hosszú és problémamentes működésének kulcsa a rendszeres és megfelelő karbantartás. Mivel ez egy zárt hidraulikus rendszer, amely nagy nyomással és speciális folyadékkal dolgozik, az odafigyelés elengedhetetlen. A megelőzés mindig olcsóbb, mint a javítás, különösen, ha egy olyan komplex alkatrészről van szó, mint a kormánymű vagy a szervószivattyú.

A szervóolaj fontossága és cseréje

A szervóolaj a hidraulikus rendszer “vére”. Feladata nem csupán az erőátvitel, hanem a rendszer alkatrészeinek kenése, hűtése és a korrózió elleni védelem is. Idővel azonban az olaj elöregszik, szennyeződik, viszkozitása megváltozik, és elveszíti eredeti tulajdonságait. A benne lévő adalékanyagok lebomlanak, és apró fémreszelékek, gumidarabkák kerülhetnek bele a rendszer kopó alkatrészeiből. Ez nemcsak a rásegítés hatékonyságát csökkentheti, hanem súlyos károkat is okozhat a szivattyúban és a kormányműben.

Mikor és miért?

A gyártók általában előírnak egy csereperiódust a szervóolajra, ami típustól és gyártótól függően 60.000-100.000 kilométerenként vagy 2-4 évente javasolt. Azonban bizonyos jelek is utalhatnak arra, hogy az olajcsere esedékes: ha az olaj színe sötétbarnára vagy feketére változik, kellemetlen, égett szagot áraszt, vagy ha a kormányzás nehézzé, szakaszossá válik. Az elöregedett olaj nem képes megfelelően kenni, ami növeli a súrlódást és a kopást, zajos működést eredményezhet, és hosszú távon a szivattyú vagy a kormánymű meghibásodásához vezethet.

Milyen olajat válasszunk?

Rendkívül fontos, hogy a gyártó által előírt specifikációnak megfelelő szervóolajat használjuk. A különböző autómárkák és modellek eltérő típusú hidraulika folyadékot igényelhetnek (pl. ATF, CHF, vagy speciális zöld színű olajok). A nem megfelelő olaj használata súlyos károkat okozhat a tömítésekben és a rendszer alkatrészeiben, mivel a különböző olajok eltérő kémiai összetételűek és viszkozitásúak. Mindig ellenőrizzük a jármű kezelési útmutatóját vagy kérjünk tanácsot szakembertől.

Ellenőrzés menete

A szervóolaj szintjét és állapotát rendszeresen, legalább félévente vagy minden olajcsere alkalmával ellenőrizni kell.

1. A járművet vízszintes felületre parkoljuk, a motort hidegen vagy legalább 10-15 percig állni hagyva.
2. Keressük meg a szervóolaj tartályt (általában műanyag, gyakran sárga vagy fekete sapkával).
3. A tartályon található nívópálca (vagy átlátszó tartály esetén a jelzések) segítségével ellenőrizzük a szintet. A “MIN” és “MAX” jelzések között kell lennie.
4. Vizsgáljuk meg az olaj színét és szagát. Az új olaj általában világospiros, sárga vagy zöld, égett szag nélkül. Ha sötét, zavaros, vagy égett szagú, az olajcserére van szükség.
5. Ha a szint alacsony, utántöltés előtt győződjünk meg róla, hogy nincs-e szivárgás a rendszerben.

Szivárgások ellenőrzése

A szervóolaj szivárgás az egyik leggyakoribb probléma a hidraulikus rendszereknél. A tömítések, csövek és csatlakozások idővel elöregedhetnek, megrepedezhetnek, ami olajveszteséghez vezet. Az alacsony olajszint csökkenti a rásegítés hatékonyságát, és súlyosan károsíthatja a szervószivattyút, ha levegő kerül a rendszerbe. Rendszeresen ellenőrizzük a motortér alatti területet olajfoltok után kutatva. Különösen figyeljünk a szivattyú, a kormánymű és a csőcsatlakozások környékére.

Csővezetékek és tömítések állapota

A nagynyomású csövek és a tömítések kritikus elemei a rendszernek. A csövek anyaga idővel megkeményedhet, repedezetté válhat, különösen a hőingadozás és a rezgések miatt. A bilincsek és csatlakozások is fellazulhatnak, ami szintén szivárgáshoz vezet. Vizsgáljuk meg ezeket az alkatrészeket rendszeresen, és cseréljük ki azokat, amelyek sérültnek vagy elöregedettnek tűnnek. Egy kis repedés is elegendő ahhoz, hogy a nyomás alatt lévő olaj kiszivárogjon, ami idővel a rendszer meghibásodását okozhatja.

A szervószivattyú élettartama és ellenőrzése

A szervószivattyú egy strapabíró alkatrész, de nem örök életű. Élettartama nagymértékben függ az olaj minőségétől és a rendszer általános karbantartásától. A kopott szivattyú zajos lehet (sziszegő, búgó hangot adhat), és csökkentheti a rásegítés hatékonyságát. Ha gyanús zajokat hallunk a szivattyú felől, vagy ha a kormányzás nehezebbé válik, érdemes szakemberrel ellenőriztetni. A szivattyú ékszíjának feszességét is ellenőrizni kell, mivel egy laza szíj csúszhat, ami zajt és a rásegítés csökkenését okozhatja.

Rendszeres vizuális ellenőrzések

A megelőző karbantartás része a rendszeres vizuális ellenőrzés is. Amikor a motortérben dolgozunk, pillantsunk rá a szervokormány rendszer alkatrészeire. Keressünk olajfoltokat, repedéseket a csöveken, laza csatlakozásokat. Figyeljünk a tartály állapotára, a szivattyú körüli területre. Ezek az apró ellenőrzések segíthetnek időben azonosítani a potenciális problémákat, mielőtt azok komolyabb meghibásodáshoz vezetnének, ami jelentős javítási költségeket takaríthat meg.

Gyakori hibajelenségek és diagnosztika

A hidraulikus szervokormány rendszer, bár megbízható, idővel hajlamos lehet bizonyos hibákra. Ezek a hibajelenségek általában egyértelműen érzékelhetők a kormányzás során, és fontos, hogy a vezető felismerje őket, mielőtt komolyabb problémákhoz vezetnének. A korai diagnózis és a gyors beavatkozás segíthet megelőzni a drágább javításokat és fenntartani a vezetésbiztonságot.

Nehéz kormányzás: okok, diagnosztika

Ez az egyik leggyakoribb és leginkább észrevehető hiba. Ha a kormánykerék elfordítása hirtelen sokkal nagyobb erőt igényel, mint korábban, az komoly problémára utal.

• Alacsony szervóolaj szint: A leggyakoribb ok. Ha nincs elegendő olaj a rendszerben, a szivattyú nem tudja a szükséges nyomást előállítani. Ennek oka gyakran szivárgás. Ellenőrizzük az olajszintet és töltsük fel, ha szükséges.
• Hibás szervószivattyú: Ha a szivattyú nem működik megfelelően, vagy elkopott, nem képes elegendő nyomást generálni. Ez gyakran búgó, sziszegő hanggal jár együtt, különösen kanyarodáskor.
• Szennyezett vagy elöregedett szervóolaj: Az olaj viszkozitása megváltozhat, ami nehezíti a szivattyú munkáját és a folyadék áramlását a rendszerben.
• Légbuborékok a rendszerben: Ha levegő kerül a hidraulikus rendszerbe (például olajcsere vagy javítás után, vagy alacsony olajszint miatt), az olaj nem tudja megfelelően átvinni az erőt, ami szakaszos vagy nehéz kormányzást eredményez.
• Meghibásodott vezérlőszelep a kormányműben: Ha a szelep elakad vagy elhasználódik, nem tudja megfelelően irányítani az olaj áramlását, ami csökkenti a rásegítést.
• Elszakadt vagy megcsúszó ékszíj: Ha a szivattyút hajtó ékszíj laza, elszakadt vagy elkopott, a szivattyú nem kapja meg a szükséges hajtást, és nem tud működni.

Zajos szervokormány: szivattyú, levegő a rendszerben

A zajos szervokormány szintén gyakori probléma, amely többféle okra is visszavezethető.

• Búgó vagy sziszegő hang: Ez általában a szervószivattyú kopására vagy hibás működésére utal. A szivattyúban lévő belső alkatrészek kopása vagy a csapágyak meghibásodása okozhatja. A hang erősödhet, ha a kormányt teljesen elfordítjuk.
• Nyikorgó hang: Gyakran a szivattyút hajtó ékszíj csúszását jelzi. Ez akkor fordulhat elő, ha az ékszíj laza, elkopott, vagy ha valamilyen folyadék (pl. olaj) került rá.
• Zúgó, morgó hang: Ez a hang gyakran levegő jelenlétére utal a rendszerben. A levegő összenyomható, ellentétben az olajjal, ami buborékokat hoz létre, és zajt okoz a szivattyúban. A levegő általában alacsony olajszint vagy szivárgás miatt jut be a rendszerbe.
• Kattogó hang: Ritkábban, de előfordulhat, hogy a kormányműben lévő kopott alkatrészek (pl. fogasléc) okoznak kattogó hangot, különösen egyenetlen útfelületen vagy kanyarodáskor.

Szervóolaj szivárgás: hol, miért

A szervóolaj szivárgás nemcsak a rásegítés csökkenéséhez vezet, hanem környezeti szennyezést is okoz, és hosszú távon a rendszer teljes meghibásodását eredményezheti, ha a szivattyú szárazon fut.

• Csőcsatlakozások: A leggyakoribb helyek, ahol szivárgás előfordulhat, a csövek és a szivattyú, illetve a kormánymű közötti csatlakozások. A tömítések elöregedhetnek vagy megsérülhetnek.
• Nagynyomású csövek: A magas nyomásnak kitett csövek idővel megrepedezhetnek, különösen, ha anyaguk elöregedett vagy mechanikai sérülés érte őket.
• Kormánymű tömítései: A kormánymű belső tömítései is elhasználódhatnak, ami olajszivárgást okozhat a kormánymű házán vagy a kormányösszekötő rudaknál. Ez gyakran drága javítást igényel.
• Szervószivattyú tömítései: A szivattyú tengelytömítései vagy a ház tömítései is meghibásodhatnak, ami olaj szivárgását okozhatja a szivattyú körül.

Kormányrásegítés teljes hiánya vagy szakaszos működése

Ha a kormányrásegítés teljesen megszűnik, az rendkívül veszélyes lehet, különösen nagy sebességnél vagy hirtelen manőverezéskor. A szakaszos működés pedig kiszámíthatatlanná teszi a kormányzást.

• Teljes olajhiány: A legnyilvánvalóbb ok. Valószínűleg jelentős szivárgás történt.
• Teljesen meghibásodott szervószivattyú: Ha a szivattyú teljesen felmondja a szolgálatot, nem termel nyomást, így nincs rásegítés.
• Elszakadt ékszíj: Ha a szivattyút hajtó szíj elszakad, a szivattyú azonnal leáll.
• Sérült vagy eldugult csővezeték: Ha egy nagynyomású cső összenyomódik vagy teljesen eldugul, az olaj nem jut el a kormányműhöz.
• Hibás vezérlőszelep: Ha a szelep teljesen elakad vagy nem nyit ki, a rásegítés elmarad.

Kormány holtjáték

A kormány holtjáték azt jelenti, hogy a kormánykerék bizonyos mértékben elfordítható anélkül, hogy a kerekek reagálnának. Ez nem közvetlenül a hidraulikus rendszer hibája, hanem inkább a mechanikus alkatrészek kopására utal, de befolyásolja a kormányzási érzetet és a biztonságot.

• Kormánymű kopása: A kormánymű (pl. fogasléc és fogaskerék) belső kopása növelheti a holtjátékot.
• Kormányösszekötő rudak és gömbfejek kopása: Ezek az alkatrészek kötik össze a kormányművet a kerekekkel. Ha elkopnak, holtjátékot okoznak a rendszerben.

Rezgés a kormányon

A kormánykeréken érezhető rezgés általában a kerékfelfüggesztés vagy a gumik problémájára utal, de néha a szervokormány rendszerrel is összefüggésbe hozható.

• Levegő a rendszerben: A levegőbuborékok egyenetlen nyomást okozhatnak, ami rezgést okozhat a kormányon.
• Szivattyú hibája: Egy hibás, kiegyensúlyozatlan szivattyú is okozhat rezgést, különösen, ha a motor fordulatszámával arányosan változik.

Szervóhiba figyelmeztető lámpa

Bár a tiszta hidraulikus rendszerek ritkán rendelkeznek dedikált figyelmeztető lámpával (ellentétben az elektrohidraulikus vagy elektromos rendszerekkel), egyes modern járművekben lehet olyan általános hibajelzés, amely a kormányzási rendszer problémájára utal. Ha ilyen lámpa világít, azonnal ellenőrizni kell a rendszert.

A fenti hibajelenségek felismerése és a megfelelő lépések megtétele kulcsfontosságú a hidraulikus szervokormány rendszer hosszú élettartamának és a biztonságos vezetés fenntartásához. Kisebb problémákat, mint az olajszint ellenőrzése és utántöltése, a legtöbb autós el tudja végezni, de komolyabb hibák esetén mindig érdemes szakemberhez fordulni.

Hibaelhárítás és javítás

Amikor a hidraulikus szervokormány rendszer hibajelenségeket produkál, a megfelelő hibaelhárítás és javítás elengedhetetlen a jármű biztonságos és hatékony működésének visszaállításához. A javítások spektruma az egyszerű olajszint-ellenőrzéstől a komplex alkatrészcserékig terjedhet. Fontos, hogy a probléma forrását pontosan azonosítsuk, mielőtt bármilyen beavatkozást végeznénk.

Egyszerűbb problémák (olajszint, levegő)

Sok esetben a szervokormány problémái egyszerűen orvosolhatók. Az első és legfontosabb lépés mindig a szervóolaj szintjének ellenőrzése. Ha a szint a minimális jelzés alatt van, töltsünk utána a gyártó által előírt típusú olajból. Az olaj utántöltése után érdemes néhány percig járó motorral, álló helyzetben jobbra-balra teljesen elfordítani a kormányt, hogy az esetlegesen bejutott levegő távozzon a rendszerből. Ezt a folyamatot hívják légtelenítésnek. Ha a probléma ezután is fennáll, vagy az olajszint rövid időn belül ismét leesik, akkor valószínűleg szivárgás van a rendszerben, amit meg kell találni és orvosolni.

Szivattyú csere

Ha a szervószivattyú zajos, búgó hangot ad, vagy nem képes elegendő nyomást előállítani (ami nehéz kormányzást eredményez), valószínűleg cserére szorul. A szivattyú cseréje viszonylag egyszerű feladat lehet egy tapasztalt szerelő számára, de némi szakértelmet és megfelelő szerszámokat igényel. A csere során fontos, hogy a rendszert alaposan átöblítsék és légtelenítsék. Új szivattyú beszerelésekor gyakran javasolt az ékszíj és a feszítőgörgő ellenőrzése, szükség esetén cseréje is, mivel ezek kopása hozzájárulhatott a szivattyú meghibásodásához.

Kormánymű felújítás/csere

A kormánymű a hidraulikus rendszer egyik legdrágább alkatrésze. Ha a kormányműből szivárog az olaj, vagy ha a belső alkatrészek (pl. vezérlőszelep, fogasléc) kopottak, felújításra vagy cserére lehet szükség. A felújítás során a tömítéseket és a kopó alkatrészeket cserélik, ami költséghatékonyabb lehet, mint egy teljesen új kormánymű beszerzése. Azonban a felújítás minősége kulcsfontosságú, ezért csak megbízható szakműhelyt válasszunk. Súlyosabb sérülés vagy deformáció esetén a teljes kormánymű cseréje elkerülhetetlen. A kormánymű cseréje után elengedhetetlen a futómű beállítása is.

Tömítések, csövek cseréje

A szivárgások leggyakoribb okai a tömítések és a csövek elöregedése, repedezése. A nagynyomású csövek cseréje speciális szerszámokat és óvatosságot igényel, mivel az olajnyomás rendkívül magas. Az alacsony nyomású visszatérő vezetékek cseréje általában egyszerűbb. Minden csere során ügyelni kell a megfelelő tömítések használatára és a csatlakozások szoros rögzítésére. Egy kis szivárgás is komoly problémához vezethet, ha nem foglalkoznak vele időben.

Légtelenítés folyamata

A légtelenítés kritikus lépés minden olyan beavatkozás után, amely során a rendszerbe levegő juthatott (pl. olajcsere, alkatrészcsere). A légtelenítés menete:

1. Töltsük fel a tartályt a megfelelő szervóolajjal a maximális szintig.
2. Járó motorral, lassan és teljesen fordítsuk el a kormányt jobbra és balra, többször ismételve. Figyeljük az olajszintet a tartályban, és szükség esetén töltsünk utána.
3. A folyamat során buborékok távozhatnak az olajból. Ismételjük, amíg a buborékok megszűnnek, és a kormányzás simává válik.
4. Ellenőrizzük az olajszintet, és győződjünk meg róla, hogy a megfelelő tartományban van.

Szakember bevonása

Bár az olajszint ellenőrzése és utántöltése otthon is elvégezhető, a legtöbb hidraulikus szervokormány rendszer hibaelhárítása és javítása szakértelmet igényel. A rendszerben lévő magas nyomás veszélyes lehet, és a nem megfelelő beavatkozás súlyos károkat okozhat. Ha a probléma nem oldódik meg az egyszerűbb lépésekkel, vagy ha bizonytalanok vagyunk a diagnózisban, mindig forduljunk megbízható autószervizhez. Egy tapasztalt szerelő gyorsan azonosítani tudja a hiba forrását és szakszerűen elvégezheti a szükséges javításokat, biztosítva ezzel a jármű további biztonságos és megbízható működését.

A hidraulikus rendszerek jövője és alternatívák

Az autóipar folyamatosan fejlődik, és a technológiai innovációk újabb és újabb megoldásokat hoznak a járművekbe. Bár a hidraulikus szervokormány rendszer évtizedekig a standardnak számított, az utóbbi időben egyre inkább teret nyernek az alternatív megoldások, különösen az üzemanyag-hatékonyság, a környezetvédelem és a fejlett vezetéstámogató rendszerek iránti igény miatt.

Elektrohidraulikus szervokormány (EHPS)

Az elektrohidraulikus szervokormány (EHPS) egy átmeneti megoldás, amely ötvözi a hidraulikus rendszerek előnyeit az elektromos vezérlés hatékonyságával. Ebben a rendszerben a hagyományos motor által hajtott szervószivattyú helyett egy elektromos motor hajtja a hidraulikus szivattyút. Ezáltal a szivattyú csak akkor működik, amikor szükség van rá (pl. kormányzáskor), így csökkentve az energiaveszteséget és az üzemanyag-fogyasztást. Az EHPS rendszerek továbbra is szervóolajat használnak, és a hidraulikus rásegítés érzetét nyújtják, de az elektromos motor lehetővé teszi a rásegítés pontosabb szabályozását, sebességfüggő működését, és bizonyos esetekben diagnosztikai funkciókat is kínál.

Elektromos szervokormány (EPS)

Az elektromos szervokormány (EPS) jelenti a legmodernebb és legelterjedtebb alternatívát a hidraulikus rendszerekkel szemben. Az EPS rendszerek teljesen mellőzik a hidraulika folyadékot, a szivattyút és a csöveket. Ehelyett egy vagy több elektromos motor közvetlenül rásegít a kormánytengelyre vagy a fogaslécre. Az EPS rendszerek számos előnnyel rendelkeznek:

• Üzemanyag-hatékonyság: Mivel nincs motorról hajtott szivattyú, az EPS rendszerek csak akkor fogyasztanak energiát, amikor a vezető ténylegesen kormányoz. Ez jelentősen csökkenti az üzemanyag-fogyasztást és a CO2-kibocsátást.
• Egyszerűbb szerkezet: Kevesebb alkatrészt tartalmaznak, nincs szükség olajra, csövekre, tömítésekre, ami csökkenti a karbantartási igényt és a szivárgások kockázatát.
• Rugalmasság és vezérlési lehetőségek: Az EPS rendszerek könnyen programozhatók, így a gyártók különböző kormányérzeteket állíthatnak be (pl. sportos, komfortos). Lehetővé teszik a sebességfüggő rásegítés pontos szabályozását, és alapvető részét képezik a fejlett vezetéstámogató rendszereknek (ADAS), mint például az automatikus parkolás, a sávtartó asszisztens vagy az önvezető funkciók.
• Kisebb súly és helyigény: Az elektromos motorok és vezérlőegységek kompaktabbak, mint a hidraulikus rendszerek, így kevesebb helyet foglalnak a motortérben.

Miért váltanak? Hatékonyság, környezetvédelem, autonóm vezetés

A váltás a hidraulikus rendszerekről az elektromos megoldásokra elsősorban három fő tényező motiválja:

• Hatékonyság: Az üzemanyag-fogyasztás és a károsanyag-kibocsátás csökkentése kulcsfontosságú az autógyártók számára a szigorodó környezetvédelmi előírások miatt. Az EPS rendszerek jelentősen hozzájárulnak ehhez a célhoz.
• Környezetvédelem: A hidraulika folyadékok és az esetleges szivárgások környezeti kockázatot jelentenek. Az olajmentes EPS rendszerek kiküszöbölik ezt a problémát.
• Autonóm vezetés és ADAS: Az elektromos szervokormány rendszerek sokkal könnyebben integrálhatók a modern elektronikai vezérlőegységekbe, és nélkülözhetetlenek az önvezető technológiák és a fejlett vezetéstámogató rendszerek működéséhez. Képesek önállóan beavatkozni a kormányzásba, ami hidraulikus rendszerekkel sokkal nehezebben valósítható meg.

A hidraulikus rendszerek helye a modern autókban

Annak ellenére, hogy az elektromos szervokormány rendszerek egyre nagyobb teret hódítanak, a hidraulikus szervokormány még mindig megtalálható számos járműben, különösen a régebbi modellekben, bizonyos teherautókban, terepjárókban és sportautókban. A hidraulika által nyújtott közvetlen, “érző” kormányzás sok sofőr számára továbbra is vonzó, és a robusztussága miatt bizonyos alkalmazásokban még mindig előnyösebb lehet. Azonban az újonnan gyártott személyautók többségében már EPS rendszerekkel találkozunk. A hidraulikus rendszerek karbantartása és javítása továbbra is releváns marad a meglévő járműflotta szempontjából, és az autószerelőknek továbbra is alaposan ismerniük kell ezen rendszerek működését és sajátosságait.
