A modern gépiparban a megbízható és tartós rögzítés alapvető fontosságú. A különféle szerkezetek, gépek és berendezések stabilitását, működőképességét és biztonságát számos apró, de annál kritikusabb alkatrész biztosítja. Ezek közül az egyik leggyakrabban alkalmazott, mégis gyakran alábecsült elem a rugós alátét. Bár első pillantásra egyszerűnek tűnhet, a szerepe a csavarkötések integritásának megőrzésében kulcsfontosságú. Nem csupán egy távtartó vagy egy felületvédő eszköz, hanem egy aktív komponens, amely a dinamikus terhelések, rezgések és hőmérséklet-ingadozások okozta lazulás ellen nyújt védelmet.
A csavarkötések természetüknél fogva hajlamosak a lazulásra. Ez a jelenség számos tényezőre vezethető vissza, mint például a szerkezeti elemek beállása (süllyedése), a hőmérséklet-változások miatti anyag tágulása és összehúzódása, valamint a folyamatosan fellépő mechanikai rezgések. Egy lazuló csavarkötés nem csupán a berendezés hatékonyságát csökkentheti, hanem súlyosabb esetben meghibásodáshoz, balesetekhez vagy akár katasztrofális károkhoz is vezethet. A rugós alátétek éppen ezen problémák kiküszöbölésére lettek kifejlesztve, biztosítva a kötés állandó előfeszítését és ezzel a tartós rögzítést.
Miért van szükség a rugós alátétekre? A csavarkötések lazulásának okai
A gépészetben a csavarkötések tervezésekor és kivitelezésekor az egyik legnagyobb kihívás a kötés stabilitásának hosszú távú fenntartása. Számos tényező járulhat hozzá ahhoz, hogy egy kezdetben megfelelően meghúzott csavarkötés idővel meglazuljon, ezzel kompromittálva a szerkezet integritását. A rugós alátétek szerepének megértéséhez elengedhetetlen, hogy tisztában legyünk ezekkel a lazulási mechanizmusokkal.
Az egyik leggyakoribb ok a rezgés. A gépek működése során keletkező dinamikus terhelések és vibrációk folyamatosan próbára teszik a csavarkötéseket. A rezgés hatására a csavar és az anya menetei közötti súrlódás csökkenhet, lehetővé téve a relatív elmozdulást, ami a kötés lazulásához vezet. Ez különösen kritikus az olyan iparágakban, mint az autóipar, a repülőgépipar vagy a nehézgépgyártás, ahol a folyamatos rezgés elkerülhetetlen.
A termikus tágulás és összehúzódás szintén jelentős tényező. Az anyagok hőmérséklet-változásokra eltérően reagálnak, ami hosszváltozásokat eredményez. Ha egy csavarkötés különböző anyagokból készült elemeket fog össze, vagy ha a környezeti hőmérséklet jelentősen ingadozik, a csavar, az anya és az összekötött alkatrészek eltérő mértékben tágulnak és húzódnak össze. Ez a differenciális mozgás feszültségeket okozhat, amelyek idővel a kötés előfeszítésének csökkenéséhez és lazulásához vezetnek.
A szerkezeti elemek beállása vagy kúszása (settling, creep) egy másik, gyakran elhanyagolt probléma. A csavar meghúzásakor az alkatrészek felületei, a menetek és az alátétek kissé deformálódnak, összenyomódnak. Ez az úgynevezett “beállási” folyamat idővel, különösen magas terhelés vagy hőmérséklet hatására folytatódhat, ami a kötésben lévő feszültség, azaz az előfeszítés csökkenését eredményezi. Hasonlóképpen, bizonyos anyagok hosszú távú, állandó terhelés hatására hajlamosak a kúszásra, ami szintén a kötés lazulásához járul hozzá.
Ezen túlmenően, a dinamikus terhelések, mint például az ismétlődő húzó- vagy nyomóerők, hajlító terhelések, fáradást okozhatnak a csavarkötésben. Ezek a terhelések mikro-elmozdulásokat generálhatnak a felületek között, ami szintén a súrlódás csökkenéséhez és a kötés lazulásához vezet. Az ilyen típusú terhelésekkel szemben a rugós alátétek extra ellenállást biztosítanak azáltal, hogy folyamatosan fenntartják az érintkező felületek közötti nyomást.
A rugós alátét tehát nem csupán egy passzív elem, hanem egy aktív erőforrás a csavarkötésben. Feladata, hogy a fent említett lazulási mechanizmusok ellenére is fenntartsa a kötésben lévő előfeszítést. Ezt azáltal éri el, hogy elasztikus deformációra képes, és a külső erők (rezgés, hőtágulás) okozta kis elmozdulásokat kompenzálja, folyamatosan visszanyomó erőt gyakorolva a csavarkötésre.
„A gépiparban a megbízható rögzítés nem luxus, hanem alapvető biztonsági és működési követelmény. A rugós alátétek a csavarkötések csendes őrei, amelyek a háttérben dolgozva biztosítják a szerkezetek stabilitását a legextrémebb körülmények között is.”
A rugós alátét működési elve: az előfeszítés fenntartása
A rugós alátétek működésének alapja az elasztikus deformáció képessége és az ebből adódó visszanyomó erő. Amikor egy csavart meghúznak, az alátét összenyomódik, és energiát tárol rugalmas deformáció formájában. Ez az elraktározott energia folyamatosan igyekszik visszanyomni az alátétet eredeti alakjába, ezzel állandó axiális erőt gyakorolva a csavarkötésre. Ezt az erőt nevezzük előfeszítésnek.
Képzeljünk el egy hagyományos csavarkötést rugós alátét nélkül. Ha a kötés valamilyen okból (rezgés, hőtágulás, beállás) egy parányit meglazul, a csavar és az anya közötti előfeszítés azonnal csökken. Ez a csökkenés a súrlódás erejét is redukálja a menetek között, ami tovább növelheti a lazulás esélyét, potenciálisan egy öngerjesztő folyamatot indítva el.
A rugós alátét beépítésével azonban ez a helyzet megváltozik. Ha a csavarkötésben fellép egy kis axiális elmozdulás, amely egyébként a lazuláshoz vezetne, a rugós alátét rugalmas energiája felszabadul. Az alátét megpróbálja visszanyerni eredeti alakját, és ezzel erőt fejt ki a csavarfej vagy az anya alá, kompenzálva a keletkezett hézagot. Ez a folyamatos visszanyomó erő fenntartja az előfeszítést a csavarkötésben, még akkor is, ha a kötést alkotó alkatrészek között minimális elmozdulás vagy beállás történik.
Ez a mechanizmus kritikus fontosságú a rezgésállóság szempontjából. A rezgések hatására fellépő mikro-elmozdulásokat az alátét rugalmassága elnyeli, megakadályozva, hogy a csavar elforduljon a menetében. Hasonlóképpen, a hőmérséklet-ingadozás okozta anyagmozgásokat is a rugalmas deformáció kompenzálja, minimalizálva az előfeszítés ingadozását.
Fontos megérteni, hogy a rugós alátét nem akadályozza meg teljesen a csavar elfordulását, hanem sokkal inkább a terhelésvesztést minimalizálja. A cél az, hogy a kötésben lévő nyomóerő ne csökkenjen egy kritikus szint alá, amely már a lazuláshoz vezetne. A különböző típusú rugós alátétek eltérő rugókarakterisztikával rendelkeznek, ami azt jelenti, hogy különböző mértékű elmozdulásokat képesek kompenzálni, és eltérő nagyságú visszanyomó erőt biztosítanak.
A hatékony működéshez elengedhetetlen a megfelelő rugós alátét kiválasztása, figyelembe véve a csavarkötés méretét, az alkalmazott terhelést és a környezeti feltételeket. Egy túl gyenge alátét nem képes elegendő előfeszítést fenntartani, míg egy túl erős alátét túlzott feszültséget okozhat, vagy akár károsíthatja az összekötött alkatrészeket.
A rugós alátétek típusai és jellemzőik
A gépiparban használt rugós alátétek széles skáláját találjuk, mindegyik speciális kialakítással és működési elvvel, hogy a legkülönfélébb alkalmazási igényeknek megfeleljenek. A megfelelő típus kiválasztása alapvető fontosságú a csavarkötés megbízhatósága szempontjából.
Hasított rugós alátét (DIN 127, DIN 7980)
A hasított rugós alátét, más néven Grower alátét, talán a legismertebb és legszélesebb körben alkalmazott típus. Ez az alátét egy lapos gyűrűből készül, amelyet egy ponton átvágtak, és a két véget ellentétes irányba hajlították, így egy enyhe rugós feszültséget hozva létre. Amikor a csavart meghúzzák, az alátét összenyomódik, és a rugós feszültsége folyamatosan nyomást gyakorol a csavarfej és az anya alá.
A hasított rugós alátét fő funkciója, hogy növelje a súrlódást a csavarfej vagy az anya és az alátét, valamint az alátét és az alapfelület között. A vágott élek hajlamosak “belemélyedni” az érintkező felületekbe, ezzel akadályozva a csavar elfordulását. Bár hatékonyan csökkenti a vibráció okozta lazulást, korlátai is vannak. Nem képes nagy axiális elmozdulásokat kompenzálni, és a bemaródás miatt károsíthatja a felületeket, különösen puha anyagok esetén. Két fő típusa van: az A típus (szögletes él) és a B típus (lekerekített él).
Hullámos rugós alátét (DIN 137)
A hullámos rugós alátét (vagy hullámrugó alátét) egy gyűrű alakú alátét, amelynek felülete hullámos vagy ívelt profillal rendelkezik. Két fő változata létezik: az A típus (hullámos) és a B típus (ívelt). Ezek az alátétek kiválóan alkalmasak olyan alkalmazásokra, ahol viszonylag kis axiális tér áll rendelkezésre, de szükség van a rugalmas kompenzációra.
A hullámos alátétek a bennük lévő hullámok vagy ívek deformálódásával fejtik ki hatásukat, amikor a csavart meghúzzák. Ez a deformáció rugalmas visszanyomó erőt generál, amely segít fenntartani az előfeszítést a kötésben. Különösen jól alkalmazhatók olyan helyeken, ahol a terhelés viszonylag állandó, de kisebb axiális mozgások előfordulhatnak, például finommechanikai eszközökben vagy elektronikai berendezésekben.
Kúpos rugós alátét (Belleville alátét, tányérrugó, DIN 6796)
A kúpos rugós alátét, ismertebb nevén Belleville alátét vagy tányérrugó, egy kúp alakú, körgyűrűs lemez. Ez a típus kiemelkedő rugókarakterisztikával rendelkezik: nagy terhelések felvételére képes, miközben viszonylag kis rugóútat biztosít. A Belleville alátétek alkalmazási területei rendkívül szélesek, különösen ott, ahol nagy erők és pontos rugóállandó szükséges.
A kúpos rugós alátétek egyedi tulajdonsága, hogy a rugóállandójuk nem lineáris, ami azt jelenti, hogy a deformáció mértékével változik az általuk kifejtett erő. Ezenkívül lehetőség van több tányérrugó soros vagy párhuzamos kapcsolására is. Soros kapcsolás esetén (egymás mögött, felváltva fordítva) a rugóút nő, az erő csökken. Párhuzamos kapcsolás esetén (egymással azonos irányba fordítva) az erő nő, a rugóút csökken. Ez a sokoldalúság lehetővé teszi, hogy rendkívül specifikus rugókarakterisztikákat hozzunk létre a legkülönfélébb ipari alkalmazásokhoz, például nagyfeszültségű megszakítókban, szelepekben vagy nagy teherbírású csavarkötésekben, ahol a lazulásgátló funkció mellett a pontos terhelésszabályozás is elengedhetetlen.
Fogazott alátét (DIN 6797, DIN 6798)
A fogazott alátétek felülete apró fogakkal vagy bordákkal van ellátva, amelyek a csavar meghúzásakor belemélyednek az érintkező felületekbe. Ez a “beágyazódás” rendkívül erős reteszelő hatást biztosít, megakadályozva a csavar elfordulását a rezgések hatására.
Két fő típusa van: a külső fogazott alátét (DIN 6797 A), amelynek fogai a külső peremén helyezkednek el, és a belső fogazott alátét (DIN 6797 J), amelynek fogai a belső peremén vannak. Létezik még a kombinált fogazott alátét (DIN 6797 V), amelynek külső és belső fogazása is van, valamint a kúpos fogazott alátét (DIN 6798 V), amely a kúpos alátét rugalmasságát és a fogazott alátét reteszelő hatását ötvözi. A fogazott alátétek különösen hatékonyak puha anyagok, például műanyagok vagy alumínium rögzítésénél, ahol a fogak könnyebben belemélyedhetnek a felületbe. Azonban keményebb anyagoknál a reteszelő hatás gyengülhet, és a felületi sérülés kockázata is fennállhat.
Bordás alátét (pl. Nord-Lock típusú alátét)
Bár a bordás alátétek, mint például a Nord-Lock rendszer, nem szigorúan véve rugós alátétek a hagyományos értelemben, mégis a lazulásgátló kategóriába tartoznak, és gyakran összehasonlítják őket a rugós alátétekkel. Ezek az alátétek párban működnek, és speciális bordákkal rendelkeznek az egyik oldalukon, míg a másik oldalukon radiális fogazat található.
Működésük alapja a feszítésen keresztüli reteszelés. Amikor a csavart meghúzzák, a bordák egymásba kapaszkodnak, és a radiális fogazat belemélyed az érintkező felületekbe. Ha a csavar megpróbál meglazulni, a bordák közötti ékhatás megnöveli a feszítést a csavaron, ezzel megakadályozva az elfordulást. Ezek az alátétek rendkívül hatékonyak extrém vibrációs és dinamikus terhelésű környezetekben, és képesek az előfeszítés szinte teljes fenntartására. Magasabb költségük miatt azonban általában kritikus alkalmazásokban használják őket.
A megfelelő rugós alátét kiválasztása tehát nem csak a mérettől, hanem a terhelés típusától, a környezeti feltételektől és az elvárt megbízhatóságtól is függ. A mérnöki tervezés során ezeket a tényezőket alaposan elemezni kell a legoptimálisabb megoldás megtalálásához.

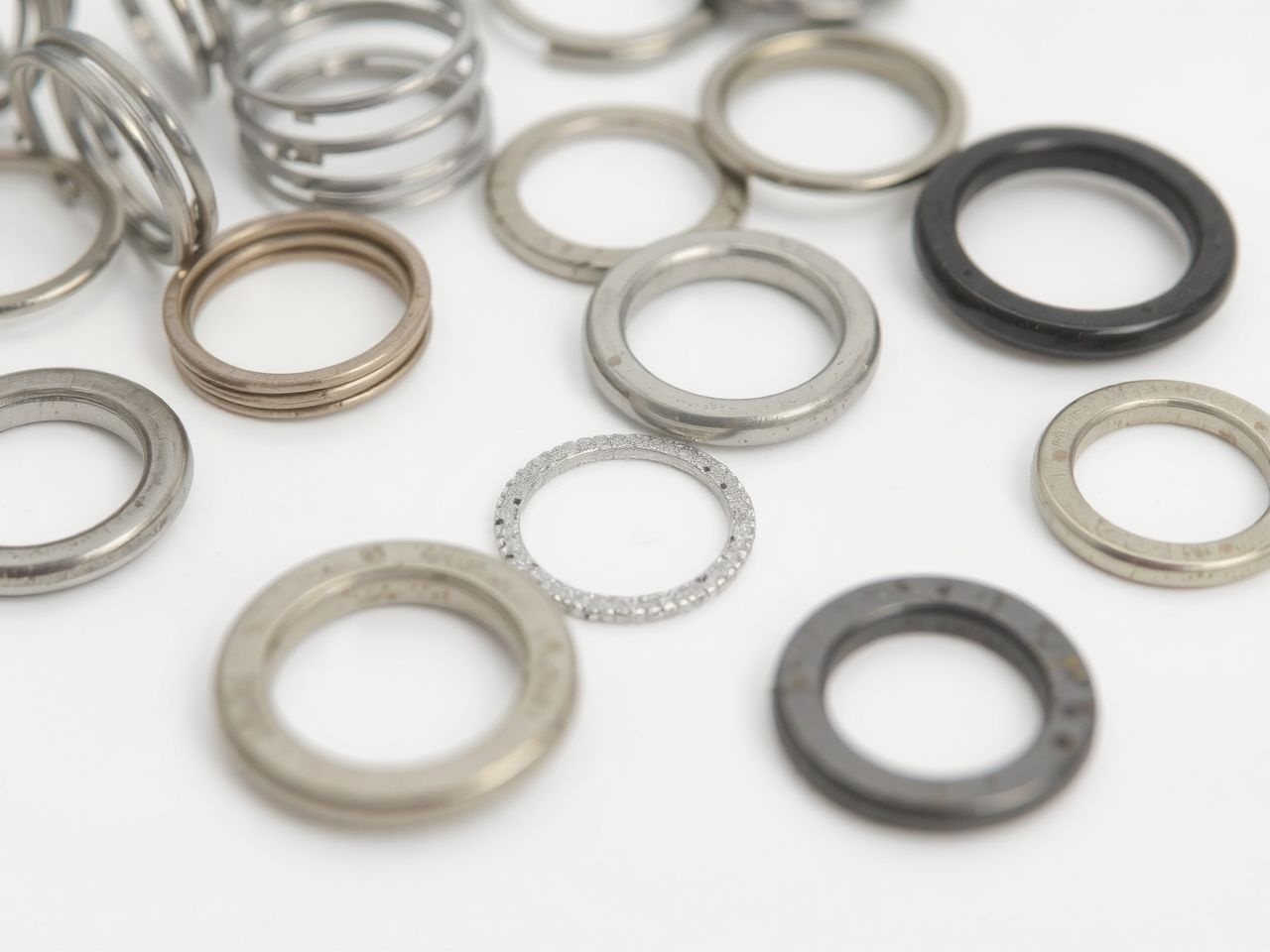

Anyagválasztás és felületkezelés a rugós alátéteknél
A rugós alátétek hatékonysága és tartóssága nagymértékben függ az anyagtól, amelyből készülnek, valamint az alkalmazott felületkezeléstől. A megfelelő anyag kiválasztása kulcsfontosságú a kívánt mechanikai tulajdonságok (rugalmasság, szilárdság, fáradásállóság) és a környezeti ellenálló képesség (korrózióállóság, hőállóság) biztosításához.
Alapanyagok
A rugós alátétek gyártásához leggyakrabban használt anyagok a következők:
- Rugóacél (szénacél): Ez a legelterjedtebb anyag a legtöbb általános célú rugós alátéthez. Jellemzője a magas szilárdság és a kiváló rugalmas tulajdonságok. Általában edzett és megeresztett állapotban használják, hogy elérjék a megfelelő rugalmasságot és fáradásállóságot. A szénacél alátétek rendkívül költséghatékonyak, de megfelelő felületkezelés nélkül hajlamosak a korrózióra.
- Rozsdamentes acél: Különösen népszerű az olyan alkalmazásokban, ahol a korrózióállóság kritikus. A rozsdamentes acél alátétek, mint például az A2 (304) vagy A4 (316) minőségűek, kiválóan ellenállnak a nedvességnek, a vegyi anyagoknak és a sós környezetnek. Bár rugalmasságuk némileg elmaradhat a speciális rugóacélokétól, a korrózióállóságuk miatt pótolhatatlanok élelmiszeripari, orvosi, tengeri és egyéb agresszív környezetben. Fontos megjegyezni, hogy a rozsdamentes acéloknak is vannak különböző osztályai, eltérő tulajdonságokkal.
- Réz és rézötvözetek (pl. bronz, sárgaréz): Ezeket az anyagokat olyan speciális alkalmazásokban használják, ahol az elektromos vezetőképesség, a nem mágneses tulajdonságok vagy a fokozott korrózióállóság (különösen bizonyos vegyi anyagokkal szemben) fontos. Rugalmasságuk kisebb, mint az acéloké, de bizonyos környezetben, például elektronikai berendezésekben vagy robbanásveszélyes területeken előnyösek lehetnek.
- Nikkelötvözetek: Magas hőmérsékleten történő alkalmazásokhoz, valamint extrém korróziós környezetekhez használnak nikkel alapú ötvözeteket, mint például az Inconel vagy a Monel. Ezek az anyagok rendkívül drágák, de kivételes teljesítményt nyújtanak extrém körülmények között.
Felületkezelés
A felületkezelés célja a rugós alátétek korrózióállóságának javítása, esztétikai megjelenésének növelése, és bizonyos esetekben a súrlódási tulajdonságok módosítása. Gyakori felületkezelések:
- Galvanikus cinkbevonat: A leggyakoribb és legköltséghatékonyabb felületkezelés. Védelmet nyújt a korrózió ellen a cink “áldozati” tulajdonsága révén. Kék passziválással (krómtalanított) vagy sárga passziválással (krómátos) is készülhet. Fontos azonban megjegyezni, hogy a galvanikus cinkezés hidrogén ridegséget okozhat, különösen nagy szilárdságú acélok esetében, ami csökkentheti az alátét fáradásállóságát. Ezért kritikus alkalmazásoknál alternatív bevonatokat vagy speciális hőkezelést (hidrogénkifúvatás) alkalmaznak.
- Tűzihorganyzás: Vastagabb cinkréteget biztosít, ami hosszabb távú korrózióvédelmet eredményez, különösen kültéri, agresszív környezetben. Azonban a tűzihorganyzott réteg vastagsága miatt a menetek illeszkedése problémás lehet, és az alátét méretei is változhatnak.
- Foszfátozás: Fekete vagy szürke felületet biztosít, amely jó tapadást biztosít olajoknak és festékeknek, ezáltal javítva a korrózióállóságot. Emellett csökkenti a súrlódást a szerelés során.
- Geomet bevonat: Egy környezetbarát, krómmentes bevonat, amely kiváló korrózióállóságot biztosít, és nem okoz hidrogén ridegséget. Gyakran használják autóipari és más kritikus alkalmazásokban.
- Dacromet bevonat: Hasonló a Geomet bevonathoz, szintén krómmentes, és rendkívül jó korrózióállóságot nyújt.
A megfelelő anyag és felületkezelés kiválasztása alapvető fontosságú a rugós alátét hosszú távú teljesítménye és a csavarkötés megbízhatósága szempontjából. A mérnököknek figyelembe kell venniük a környezeti feltételeket, a terhelés típusát, a költségvetést és a biztonsági előírásokat a döntéshozatal során.
Alkalmazási területek a gépiparban
A rugós alátétek rendkívül sokoldalú alkatrészek, amelyek a gépipar szinte minden szegmensében megtalálhatók. Képességük, hogy fenntartsák a csavarkötések előfeszítését és megakadályozzák a lazulást, elengedhetetlenné teszi őket a megbízható és biztonságos működéshez. Nézzünk meg néhány kulcsfontosságú alkalmazási területet részletesebben:
Autóipar
Az autóiparban a biztonság és a megbízhatóság kiemelten fontos. A járművek folyamatosan ki vannak téve rezgéseknek, ütéseknek és hőmérséklet-ingadozásoknak. A rugós alátétek számos helyen alkalmazásra kerülnek:
- Motorblokk és erőátviteli rendszerek: A motorok és sebességváltók folyamatosan rezegnek. A rugós alátétek biztosítják, hogy a csavarok ne lazuljanak meg, fenntartva a motorblokk, a hengerfej vagy a sebességváltó ház integritását.
- Futómű és felfüggesztés: A lengéscsillapítók, rugók és egyéb futómű-alkatrészek rögzítésekor a rugós alátétek segítenek ellenállni az úthibák okozta ütéseknek és rezgéseknek.
- Fékrendszerek: Bár a féknyergek rögzítésénél gyakran speciális önzáró csavarokat használnak, bizonyos kiegészítő elemek és burkolatok rögzítésénél a rugós alátétek is szerepet kaphatnak a vibráció elleni védelemben.
- Karosszéria és belső tér: Kisebb alkatrészek, burkolatok, konzolok rögzítésénél is alkalmazzák a lazulás megakadályozására.
Nehézgépgyártás és építőipar
A munkagépek, daruk, mezőgazdasági gépek és építőipari szerkezetek extrém terheléseknek és zord környezeti feltételeknek vannak kitéve. Itt a rugós alátétek kulcsfontosságúak a szerkezetek stabilitásának biztosításában:
- Földmunkagépek: Kotrógépek, markolók, dózerek alkatrészeinek (pl. hidraulikus hengerek, vázszerkezetek) rögzítésénél, ahol a nagy rezgések és ütések mindennaposak.
- Daruk és emelőberendezések: A szerkezeti elemek és a teherhordó alkatrészek csatlakozásainál a maximális biztonság érdekében.
- Acélszerkezetek: Hidak, ipari csarnokok, tornyok építésénél, ahol a szélterhelés és a szerkezeti mozgások okozta lazulás ellen védekezni kell.
Repülőgépipar és űrtechnológia
Ebben az iparágban a megbízhatóság abszolút prioritás. Minden alkatrésznek ellen kell állnia az extrém rezgéseknek, hőmérséklet-ingadozásoknak és stressznek. Itt gyakran speciális, nagy teljesítményű rugós alátéteket (pl. kúpos alátétek, Nord-Lock típusú rendszerek) alkalmaznak, gyakran magas minőségű, korrózióálló anyagokból:
- Repülőgépmotorok: A hajtóművekben fellépő extrém rezgések és hőmérsékletek miatt a kritikus csavarkötéseknél elengedhetetlen a lazulásgátlás.
- Sárkányszerkezet: A repülőgép vázának és szárnyainak rögzítéseinél, ahol a fáradásállóság kulcsfontosságú.
- Műholdak és űrszondák: A fellövés során fellépő brutális rezgések és a világűrben uralkodó szélsőséges hőmérsékletek miatt a legmegbízhatóbb rögzítési módszereket alkalmazzák.
Energiaipar
Az energiaiparban, legyen szó hagyományos erőművekről, megújuló energiaforrásokról vagy nukleáris létesítményekről, a nagyméretű és nagy teljesítményű berendezések megbízható működése kritikus:
- Turbinák és generátorok: A forgó alkatrészek és a nagy sebességű működés miatt fellépő rezgések ellen a rugós alátétek biztosítják a csatlakozások stabilitását.
- Szélgenerátorok: A torony, a lapátok és a gondola közötti kötések rendkívüli szélterhelésnek és vibrációnak vannak kitéve. Itt a nagyméretű, nagy teherbírású rugós alátétek, mint a Belleville alátétek, gyakran alkalmazottak.
- Olaj- és gázipar: Csővezetékek, szivattyúk, kompresszorok és fúróberendezések rögzítéseinél, ahol a folyamatos rezgés és a korrozív környezet jelent kihívást.
Vasúti ipar
A vasúti járművek és infrastruktúra szintén jelentős dinamikus terhelésnek és rezgésnek van kitéve. A rugós alátétek itt is kulcsszerepet játszanak:
- Vagonok és mozdonyok: A forgóvázak, a fékrendszerek és a karosszéria elemek rögzítésénél.
- Vágányok és váltók: A sínrögzítésekben, ahol a folyamatos terhelés és a rezgés lazulást okozhat.
Elektronikai ipar és finommechanika
Bár kisebb méretben, de az elektronikai és finommechanikai eszközökben is szükség van a lazulásgátló megoldásokra, különösen ott, ahol a termékek hordozhatók vagy rezgésnek vannak kitéve:
- Nyomtatott áramköri lapok rögzítése: Kis méretű hullámos alátétek vagy fogazott alátétek segítenek megakadályozni az alkatrészek meglazulását.
- Optikai eszközök: Precíziós műszerekben, ahol a legkisebb elmozdulás is befolyásolhatja a működést.
Ez a sokszínűség jól mutatja, hogy a rugós alátétek mennyire alapvető fontosságúak a modern iparban. A megfelelő típus és anyag kiválasztása, valamint a precíz szerelés biztosítja, hogy a csavarkötések hosszú távon is megbízhatóan működjenek, hozzájárulva a gépek és szerkezetek biztonságához és hatékonyságához.
A rugós alátétek használatának előnyei
A rugós alátétek széleskörű alkalmazása nem véletlen; számos jelentős előnnyel járnak a gépipari és egyéb rögzítési feladatok során. Ezek az előnyök nem csupán a közvetlen biztonságra, hanem a hosszú távú gazdaságosságra és a karbantartás hatékonyságára is kihatnak.
Megnövelt biztonság és megbízhatóság
Ez az egyik legfontosabb előny. A rugós alátétek aktívan fenntartják az előfeszítést a csavarkötésben, még akkor is, ha külső tényezők (rezgés, hőtágulás, beállás) megpróbálják azt csökkenteni. Ezáltal minimalizálják a kötés lazulásának kockázatát, ami kritikus a biztonság szempontjából, különösen az olyan területeken, mint az autóipar, a repülőgépipar vagy a nehézgépgyártás. Egy megbízhatóan rögzített alkatrész kevesebb meghibásodást és balesetet eredményez.
Hosszabb élettartam és kevesebb karbantartás
A stabil csavarkötések hozzájárulnak az összekötött alkatrészek és maga a berendezés hosszabb élettartamához. A lazuló kötések nem csak a csavar és az anya kopását gyorsítják, hanem az érintkező felületek sérülését is okozhatják. A rugós alátétek használatával csökken a rendszeres utánhúzás vagy a sérült alkatrészek cseréjének szükségessége, ami jelentős karbantartási költségmegtakarítást eredményez.
Rezgésállóság és dinamikus terhelések kezelése
Az ipari környezetben a rezgések és dinamikus terhelések mindennaposak. A rugós alátétek különösen hatékonyak ezekkel szemben, mivel rugalmas deformációjukkal képesek kompenzálni a mikro-elmozdulásokat, megakadályozva a csavarok elfordulását. Ez teszi őket ideálissá olyan alkalmazásokban, mint a motorok, turbinák, vagy bármilyen mozgó alkatrész rögzítése.
Hőmérséklet-ingadozások kompenzálása
A különböző anyagok eltérő hőtágulási együtthatója problémát jelenthet. A rugós alátétek képesek felvenni ezeket a hőmérséklet-változás okozta kis mértékű hosszváltozásokat, fenntartva a kötés előfeszítését, ezzel megakadályozva a termikus ciklusok miatti lazulást.
Költséghatékonyság a hosszú távon
Bár a rugós alátétek beszerzési költsége némileg magasabb lehet, mint egy egyszerű lapos alátété, a hosszú távú megtakarítások messze felülmúlják ezt a kezdeti befektetést. Kevesebb meghibásodás, kevesebb állásidő, alacsonyabb karbantartási költségek és hosszabb élettartam mind hozzájárulnak a teljes életciklus költségeinek csökkentéséhez.
Egyszerű alkalmazás és széleskörű elérhetőség
A legtöbb rugós alátét típus könnyen beszerezhető, standardizált méretekben kapható (DIN, ISO szabványok szerint), és nem igényel speciális szerelési technikákat vagy szerszámokat. Ez egyszerűsíti a tervezési folyamatot és a gyártást is.
Sokoldalúság és alkalmazkodóképesség
A különböző típusú rugós alátétek (hasított, hullámos, kúpos, fogazott) széles skálája lehetővé teszi, hogy szinte bármilyen alkalmazáshoz megtaláljuk a megfelelő megoldást. Legyen szó nagy terhelésű acélszerkezetről, finommechanikai eszközről vagy korrozív környezetről, létezik olyan rugós alátét, amely megfelel az adott igényeknek.
A felületi sérülések csökkentése (bizonyos típusoknál)
Bár a fogazott alátétek belemélyedhetnek a felületbe, a laposabb felületű rugós alátétek, mint a hullámos vagy a Belleville alátétek, segíthetnek elosztani a terhelést egy nagyobb felületen, ezzel csökkentve a csavarfej vagy az anya által okozott felületi károsodás kockázatát az alapanyagban.
Ezen előnyök összessége teszi a rugós alátéteket nélkülözhetetlenné a modern gépiparban, ahol a megbízhatóság, a biztonság és a költséghatékonyság egyaránt kulcsfontosságú szempont.
Korlátok és lehetséges hátrányok
Bár a rugós alátétek számos előnnyel járnak és széles körben alkalmazhatók, fontos tisztában lenni a korlátaikkal és lehetséges hátrányaikkal is. Egyetlen rögzítési megoldás sem univerzális, és a rugós alátétek sem jelentenek minden esetben tökéletes megoldást.
Nem univerzális lazulásgátló
A rugós alátétek hatékonysága nagyban függ az alkalmazás típusától és a fellépő lazulási mechanizmusoktól. Például, ha a kötésben nagyon nagy axiális elmozdulás vagy deformáció lép fel, egy egyszerű hasított rugós alátét rugóútja nem feltétlenül elegendő ahhoz, hogy fenntartsa az előfeszítést. Extrém vibrációs környezetben, ahol a csavar nagy amplitúdóval mozdul el, a hagyományos rugós alátétek önmagukban nem mindig nyújtanak elegendő védelmet. Ilyen esetekben speciálisabb megoldásokra, mint például a Nord-Lock alátétekre, önzáró anyákra vagy menetrögzítő ragasztókra lehet szükség.
Beágyazódás és felületi károsodás
Különösen a hasított rugós alátétek és a fogazott alátétek esetében fordulhat elő, hogy a csavar meghúzásakor az alátét élei vagy fogai belemélyednek az érintkező felületekbe. Puha anyagok, például alumínium vagy műanyag esetén ez a beágyazódás jelentős lehet, ami nem csupán esztétikai problémát okoz, hanem gyengítheti is az alkatrész integritását. Ezenkívül a felület sérülése korróziós gócokat hozhat létre, és megnehezítheti a későbbi szétszerelést anélkül, hogy további károkat okoznánk.
Korlátozott rugóút és terhelési kapacitás
A legtöbb rugós alátét viszonylag kis rugóúttal rendelkezik. Ez azt jelenti, hogy csak kis mértékű lazulást vagy elmozdulást képesek kompenzálni. Ha a kötésben nagy mértékű beállás, kúszás vagy termikus mozgás várható, a hagyományos rugós alátétek nem biztos, hogy elegendőek. A kúpos rugós alátétek (Belleville alátétek) nagyobb terhelést képesek felvenni és nagyobb rugóútat biztosíthatnak, de még nekik is vannak korlátaik.
Hidrogén ridegség kockázata
Magas szilárdságú acélból készült rugós alátétek (különösen 10.9-es vagy annál erősebb csavarokhoz) galvanikus felületkezelés, például cinkezés során hidrogén ridegségre lehetnek hajlamosak. A hidrogén atomok bejuthatnak az acél kristályszerkezetébe, ami jelentősen csökkenti az anyag szívósságát és elősegíti a hirtelen törést, különösen dinamikus terhelés hatására. Ezért kritikus alkalmazásoknál kerülni kell a galvanikus bevonatokat, vagy speciális utókezelést (hidrogénkifúvatás) kell alkalmazni, vagy alternatív bevonatokat (pl. Geomet, Dacromet) kell választani.
Anyagfáradás és élettartam
Mint minden rugalmas alkatrész, a rugós alátétek is ki vannak téve az anyagfáradásnak, különösen, ha folyamatosan ismétlődő terhelésnek és deformációnak vannak kitéve. Idővel a rugalmas tulajdonságaik romolhatnak, ami csökkenti a lazulásgátló képességüket. Ezért kritikus alkalmazásoknál fontos az alátétek rendszeres ellenőrzése és szükség esetén cseréje.
Korrózió és környezeti hatások
Nem megfelelő anyagválasztás vagy felületkezelés esetén a rugós alátétek is korrodálódhatnak. A korrózió nem csak az alátét mechanikai tulajdonságait rontja, hanem a kötés lazulásához is hozzájárulhat, mivel a korróziós termékek megváltoztathatják a súrlódási viszonyokat és a felületi geometriát.
Nem alkalmasak minden csavarkötéshez
Bizonyos esetekben, például nagyon rövid befogási hosszúságú csavarkötéseknél, vagy ahol rendkívül precíz előfeszítés-szabályozás szükséges, a rugós alátétek nem feltétlenül a legmegfelelőbbek. Egyes ipari szabványok vagy gyártói előírások kifejezetten tiltják bizonyos típusú rugós alátétek használatát kritikus kötésekben.
A rugós alátétek kiválasztásakor tehát alaposan mérlegelni kell az alkalmazás specifikus igényeit, a környezeti feltételeket és a fellépő terheléseket, hogy a legmegfelelőbb és legbiztonságosabb rögzítési megoldást alkalmazzuk. A mérnöki tervezés során elengedhetetlen a proaktív megközelítés a lehetséges problémák elkerülése érdekében.
„A legjobb mérnöki megoldás mindig az, amely a leginkább illeszkedik az adott feladathoz, figyelembe véve nemcsak az előnyöket, hanem a korlátokat és a potenciális kockázatokat is. A rugós alátétek ereje a sokoldalúságukban rejlik, de tudnunk kell, hol van a határ.”
Szerelési útmutató és bevált gyakorlatok
A rugós alátétek hatékony működése nem csupán a megfelelő típus kiválasztásától, hanem a precíz és szakszerű szereléstől is függ. A helytelen beszerelés nemcsak az alátét lazulásgátló képességét csökkentheti, hanem akár a kötés meghibásodásához is vezethet. Íme néhány bevált gyakorlat és fontos tanács a szereléshez:
Felületek tisztasága és állapota
Minden csavarkötés szerelése előtt alapvető fontosságú, hogy az érintkező felületek tiszták, szárazak és zsírmentesek legyenek. Az olaj, zsír, szennyeződés vagy rozsda befolyásolhatja a súrlódási együtthatót, ami pontatlan nyomatékbeállításhoz és elégtelen előfeszítéshez vezethet. A felületeknek síknak és sérülésmentesnek is kell lenniük. A karcolások, sorják vagy egyenetlenségek csökkenthetik az alátét hatékonyságát és egyenetlen terheléseloszlást okozhatnak.
A megfelelő alátét és csavar méretének kiválasztása
A rugós alátétnek pontosan illeszkednie kell a csavarhoz. Az alátét belső átmérőjének meg kell felelnie a csavar névleges átmérőjének, míg a külső átmérőnek kompatibilisnek kell lennie az anyával vagy a csavarfejjel és az összekötött alkatrészekkel. A túl kicsi belső átmérő akadályozza a csavar behelyezését, a túl nagy pedig nem biztosít megfelelő felfekvést. A helytelen méretválasztás csökkenti a lazulásgátló funkciót.
A szerelési sorrend
Általában a rugós alátétet a csavarfej alá, vagy az anya alá kell helyezni, az összekötött alkatrészek és a csavarfej/anya közé. Fontos, hogy az alátét közvetlenül az anya vagy a csavarfej alatt legyen, és ne a rögzítendő elemek közé kerüljön. Ha lapos alátétet is használnak, akkor a sorrend a következő: csavarfej > rugós alátét > lapos alátét > rögzítendő elem > lapos alátét > anya. Egyes szabványok vagy gyártói utasítások eltérő sorrendet is előírhatnak, ezeket mindig figyelembe kell venni.
Nyomatékvezérlés
A csavar meghúzásakor a megfelelő nyomaték alkalmazása kritikus. A túl laza meghúzás nem biztosít elegendő előfeszítést, így a rugós alátét nem tudja hatékonyan ellátni feladatát. A túl erős meghúzás viszont károsíthatja az alátétet (túlzott deformáció, törés), a csavart (szakadás) vagy az összekötött alkatrészeket. Mindig a gyártó által előírt nyomatékértékeket kell alkalmazni, és nyomatékkulcsot kell használni a precíz beállításhoz. A rugós alátéteknek van egy optimális terhelési tartományuk, ahol a legjobban működnek; ezen tartományon kívül a hatékonyságuk csökken.
Ismételt felhasználás
A legtöbb rugós alátét, különösen a hasított és fogazott típusok, nem alkalmasak ismételt felhasználásra. Az első meghúzás során az alátét deformálódik, a fogak belemélyednek a felületbe, és az anyagfáradás is megkezdődik. Az ismételt felhasználás csökkenti a rugalmas tulajdonságokat és a lazulásgátló képességet, ami a kötés meghibásodásához vezethet. Kivételt képezhetnek a speciális, nagy teherbírású kúpos alátétek, amelyek bizonyos esetekben, gondos ellenőrzés után újra felhasználhatók, de ezt mindig a gyártó előírásaihoz kell igazítani.
Különleges típusok szerelése
A kúpos rugós alátétek (Belleville alátétek) esetében figyelni kell a helyes tájolásra és az esetleges soros/párhuzamos kapcsolásra. A soros kapcsolás (felváltva fordítva) növeli a rugóutat, míg a párhuzamos kapcsolás (azonos irányba fordítva) növeli a rugóerőt. Fontos a megfelelő sorrend betartása. A Nord-Lock típusú alátétek esetében a két alátétpárt úgy kell elhelyezni, hogy a bordázott felületek egymás felé nézzenek, és a külső bordák az érintkező felületekbe ágyazódjanak.
Ellenőrzés és dokumentáció
A szerelés után ajánlott vizuálisan ellenőrizni a kötést. Kritikus alkalmazásoknál érdemes dokumentálni a meghúzási nyomatékot és a szerelés dátumát. Ez segíthet a későbbi karbantartás tervezésében és a hibakeresésben.
A gondos szerelés és a bevált gyakorlatok betartása kulcsfontosságú a rugós alátétek teljes potenciáljának kihasználásához és a csavarkötések hosszú távú megbízhatóságának biztosításához a gépiparban.
Szabványok és specifikációk
A rugós alátétek gyártását és alkalmazását nemzetközi és nemzeti szabványok szabályozzák, amelyek biztosítják az alkatrészek méretbeli pontosságát, anyagminőségét és teljesítményét. Ezek a szabványok alapvető fontosságúak a tervezők, gyártók és felhasználók számára, mivel egységes keretet biztosítanak, garantálva a csereszabatosságot és a megbízhatóságot.
Nemzetközi szabványok (ISO)
Az ISO (International Organization for Standardization) számos szabványt dolgozott ki a rögzítőelemekre, beleértve a rugós alátéteket is. Ezek a szabványok a világ számos országában elfogadottak, elősegítve a globális kereskedelmet és a technológiai együttműködést.
- ISO 7089: Lapos alátétek normál sorozathoz, termékosztály A. Bár ez nem rugós alátét, gyakran használják rugós alátétekkel együtt, ezért fontos a kompatibilitás ismerete.
- ISO 7090: Lapos alátétek nagy sorozathoz, termékosztály A.
- ISO 7091: Lapos alátétek normál sorozathoz, termékosztály C.
- ISO 7092: Lapos alátétek kis sorozathoz, termékosztály A.
- ISO 7093-1: Lapos alátétek nagy sorozathoz, termékosztály A.
- ISO 8739: Hullámos alátétek.
- ISO 8740: Ívelt alátétek.
- ISO 10669: Kúpos rugós alátétek.
- ISO 13337: Hasított rugós alátétek (megszüntetve, de a DIN 127 még releváns).
Német szabványok (DIN)
A DIN (Deutsches Institut für Normung) szabványok szintén rendkívül elterjedtek és széles körben használtak, különösen Európában. Sok ISO szabvány alapul korábbi DIN szabványokon, vagy szorosan illeszkedik hozzájuk.
- DIN 127: Hasított rugós alátétek. Két fő típust különböztet meg: A típus (szögletes élű) és B típus (lekerekített élű). Ez a leggyakrabban használt hasított rugós alátét szabvány.
- DIN 128: Hullámos és ívelt rugós alátétek. Két típust ír le: A típus (hullámos) és B típus (ívelt).
- DIN 137: Hullámos és ívelt alátétek. (Hasonló a DIN 128-hoz, de más dimenziók és specifikációk lehetnek.)
- DIN 6796: Kúpos rugós alátétek csavarokhoz és anyákhoz. Ezek a Belleville alátétekhez hasonlóan nagy terhelésű alkalmazásokhoz készülnek.
- DIN 6797: Fogazott alátétek. Több típust is magában foglal: A (külső fogazott), J (belső fogazott), V (kombinált fogazott).
- DIN 6798: Kúpos fogazott alátétek. Szintén többféle kivitelben létezik, pl. V (külső fogazott kúpos).
- DIN 7980: Hasított rugós alátétek hengeres fejű csavarokhoz.
Egyéb szabványok
Vannak más nemzeti szabványok is (pl. ANSI/ASME az Egyesült Államokban, JIS Japánban), amelyek hasonló termékeket specifikálnak. Fontos, hogy a tervezés és beszerzés során mindig a releváns szabványokat vegyük figyelembe, és ellenőrizzük a kompatibilitást, különösen, ha különböző szabványok szerint gyártott alkatrészeket kombinálunk.
Anyagszabványok
Az alátétek anyagainak minőségét is szabványok rögzítik, például az acélminőségekre vonatkozóan (pl. EN 10089 rugóacélokhoz, EN 10088 rozsdamentes acélokhoz). A felületkezelésekre (pl. cinkezés, foszfátozás) is léteznek specifikus szabványok, amelyek meghatározzák a bevonat vastagságát, korrózióállóságát és egyéb tulajdonságait.
A szabványok betartása nem csupán a termék minőségét és megbízhatóságát garantálja, hanem jogi és biztonsági szempontból is elengedhetetlen, különösen kritikus alkalmazásokban. A mérnököknek és beszerzőknek alaposan ismerniük kell a vonatkozó szabványokat a rugós alátétek kiválasztásakor és alkalmazásakor.
Összehasonlítás más lazulásgátló mechanizmusokkal
A rugós alátétek csak egyike a számos lazulásgátló mechanizmusnak, amelyeket a gépiparban alkalmaznak a csavarkötések stabilitásának biztosítására. Fontos megérteni az egyes megoldások előnyeit és hátrányait, hogy a legmegfelelőbbet választhassuk ki az adott alkalmazáshoz.
Önzáró anyák (Nyloc anyák, fémbetétes anyák)
Az önzáró anyák, mint például a Nyloc anyák (poliamid betétes anyák) vagy a fémbetétes önzáró anyák (pl. teljes fém önzáró anyák), a súrlódás növelésével akadályozzák meg a lazulást. A Nyloc anyákban egy poliamid gyűrű szorul a csavarmenetre, extra súrlódást biztosítva. A fémbetétes anyák deformált menettel vagy speciális kialakítással rendelkeznek, ami megnövelt súrlódást eredményez.
- Előnyök: Nagyon hatékonyak vibráció ellen, nem igényelnek külön alátétet, könnyen szerelhetők. A Nyloc anyák jól tömítenek is.
- Hátrányok: A Nyloc anyák hőmérsékletre érzékenyek (a műanyag betét elveszítheti rugalmasságát magas hőmérsékleten), és korlátozottan újrahasználhatók. A fémbetétes anyák károsíthatják a csavar menetet is. Általában drágábbak, mint a hagyományos anyák és rugós alátétek kombinációja.
Menetrögzítő ragasztók (Loctite típusú termékek)
A menetrögzítő ragasztók folyékony vagy gél formájú anaerob ragasztók, amelyek levegő kizárásával, fémfelületek között megkötnek, szilárd kötést hozva létre a csavar és az anya menetei között. Különböző erősségben kaphatók, a könnyen oldhatótól a tartósan rögzítőig.
- Előnyök: Rendkívül hatékonyak vibráció, ütés és lazulás ellen. Kitöltik a menetek közötti hézagokat, ami korrózióvédelmet is nyújthat.
- Hátrányok: A felhordás időigényes lehet, és a ragasztó kikeményedési idejét figyelembe kell venni. Nehezen oldhatók, különösen az erős típusok, gyakran hőre van szükség a szétszereléshez. Nem alkalmasak minden anyagtípushoz.
Dupla anya (ellenanya)
A dupla anya rendszer lényege, hogy két anyát használnak egymás után: egy vékonyabb ellenanyát és egy normál anyát. A meghúzás során az ellenanya ráfeszül a normál anyára, és a két anya közötti súrlódás megakadályozza a lazulást.
- Előnyök: Egyszerű, költséghatékony megoldás, nem igényel speciális alkatrészeket a hagyományos anyákon kívül.
- Hátrányok: Helyigényesebb, mint az egy anyás megoldások. A szereléshez pontos nyomatékvezérlés szükséges, és hajlamos a helytelen szerelésre. Hatékonysága elmaradhat más módszerekétől extrém vibráció esetén.
Reteszelő alátétek (pl. Nord-Lock)
Ahogy korábban említettük, a Nord-Lock típusú alátétek egyedülálló módon, a feszítésen keresztüli reteszeléssel működnek, nem pedig súrlódással. Két alátétpárból állnak, amelyeknek az egyik oldalán bordák, a másik oldalán radiális fogazat található. A bordák egymásba kapaszkodnak, a fogazat pedig belemélyed az érintkező felületekbe.
- Előnyök: Rendkívül hatékonyak extrém vibrációs és dinamikus terhelésű környezetben, szinte teljes mértékben fenntartják az előfeszítést.
- Hátrányok: Magasabb költség, mint a hagyományos rugós alátétek. A felületekbe való beágyazódás miatt károsíthatja a puha anyagokat.
Hagyományos lapos alátétek
A lapos alátétek elsődleges célja a terheléselosztás és a felületvédelem. Bár önmagukban nem rendelkeznek lazulásgátló funkcióval, gyakran használják őket rugós alátétekkel kombinálva, hogy megfelelő felfekvési felületet biztosítsanak és megelőzzék a felületi károsodást.
- Előnyök: Költséghatékony, elosztja a terhelést, védi a felületet.
- Hátrányok: Nincs lazulásgátló funkció.
A választás során figyelembe kell venni a terhelés típusát (statikus, dinamikus, vibrációs), a környezeti feltételeket (hőmérséklet, korrózió), a költségvetést, a szerelési és karbantartási igényeket, valamint a biztonsági előírásokat. A rugós alátétek gyakran a legjobb kompromisszumot jelentik a hatékonyság, a költség és az egyszerűség között, de kritikus alkalmazásokban érdemes lehet más, speciálisabb megoldásokat is mérlegelni.
Innovációk és jövőbeli trendek a rugós alátétek területén
A gépipar folyamatos fejlődésével együtt a rögzítéstechnika, így a rugós alátétek területe is állandó innováción megy keresztül. Bár az alapelvek változatlanok maradnak, a mérnökök és anyagkutatók folyamatosan keresik az új anyagokat, bevonatokat és dizájnokat, amelyek tovább javíthatják a csavarkötések megbízhatóságát és élettartamát.
Fejlettebb anyagok
A jövő rugós alátétei valószínűleg még nagyobb teljesítményű anyagokból készülnek majd. Ez magában foglalhatja az olyan nagy szilárdságú acélötvözeteket, amelyek extrém hőmérsékleteken is megőrzik rugalmas tulajdonságaikat, vagy olyan könnyű, de erős kompozit anyagokat, amelyek csökkentik a súlyt, miközben ellenállnak a korróziónak és a fáradásnak. A speciális nikkel- vagy titánötvözetek, amelyek már most is megtalálhatók a repülőgépiparban, egyre szélesebb körben terjedhetnek el a kritikus ipari alkalmazásokban.
Korszerű bevonatok
A felületkezelések területén az innovációk elsősorban a korrózióállóság, a súrlódási együttható optimalizálása és a hidrogén ridegség kockázatának kiküszöbölése felé mutatnak. A krómmentes bevonatok, mint a Geomet vagy a Dacromet, már most is népszerűek, de a jövőben még ellenállóbb, önjavító vagy intelligens bevonatok jelenhetnek meg, amelyek monitorozzák a korróziós állapotot.
Integrált és kombinált megoldások
Egyre gyakoribbá válhatnak az olyan rugós alátét megoldások, amelyek több funkciót is integrálnak. Például egy alátét, amely nemcsak rugós tulajdonságokkal rendelkezik, hanem speciális fogazattal vagy bevonattal is ellátott a fokozott lazulásgátlás érdekében. Előfordulhatnak olyan csavarfejjel egybeépített rugós alátétek is, amelyek egyszerűsítik a szerelést és csökkentik a hibalehetőségeket. A jövőben a csavarkötések egyre inkább “rendszerként” funkcionálnak majd, ahol az alátét, a csavar és az anya optimálisan illeszkedik egymáshoz.
Intelligens rögzítőelemek
Az Ipar 4.0 és az IoT (Internet of Things) térnyerésével az intelligens rögzítőelemek koncepciója is egyre reálisabbá válik. Elképzelhető, hogy a rugós alátétek vagy a velük kombinált csavarok apró szenzorokat tartalmaznak majd, amelyek képesek monitorozni a kötésben lévő előfeszítést, hőmérsékletet vagy vibrációt valós időben. Ez lehetővé tenné a prediktív karbantartást, azaz a meghibásodások előrejelzését, mielőtt azok bekövetkeznének, drasztikusan növelve a biztonságot és csökkentve az állásidőt.
Fenntarthatóság és környezetbarát gyártás
A környezetvédelem egyre nagyobb hangsúlyt kap a gyártásban is. A rugós alátétek gyártásánál a jövőben még nagyobb hangsúlyt fektetnek majd az újrahasznosítható anyagokra, az energiahatékony gyártási eljárásokra és a káros anyagok (pl. króm) elkerülésére a felületkezelések során. A termékek teljes életciklusának elemzése (LCA) is egyre fontosabbá válik.
Szimulációs és tervezőeszközök fejlődése
A végeselemes analízis (FEA) és más szimulációs eszközök fejlődése lehetővé teszi a mérnökök számára, hogy még pontosabban modellezzék a rugós alátétek viselkedését különböző terhelési és környezeti körülmények között. Ez felgyorsítja az új dizájnok fejlesztését és optimalizálását, minimalizálva a fizikai prototípusok tesztelésének szükségességét.
A rugós alátétek tehát nem csupán statikus alkatrészek, hanem a folyamatos mérnöki innováció tárgyai. A jövőben még nagyobb szerepet játszanak majd a biztonságos, megbízható és intelligens gépészeti rendszerek kialakításában, alkalmazkodva a modern ipar egyre növekvő kihívásaihoz.
Minőségellenőrzés és tesztelés a rugós alátéteknél
A rugós alátétek, mint kritikus rögzítőelemek, minősége alapvető fontosságú a csavarkötések megbízhatósága és a berendezések biztonsága szempontjából. Éppen ezért a gyártási folyamat során szigorú minőségellenőrzés és tesztelés szükséges, hogy garantálják a szabványoknak való megfelelést és a kívánt teljesítményt.
Anyagvizsgálatok
A gyártás első lépése az alapanyagok gondos ellenőrzése. A rugóacél, rozsdamentes acél vagy más ötvözetek kémiai összetételét spektrométerrel ellenőrzik, hogy megbizonyosodjanak arról, hogy az megfelel a szabványos specifikációknak. Ezenkívül mechanikai vizsgálatokat is végeznek az anyagon, mint például szakítópróba, keménységmérés (pl. Rockwell, Vickers), hogy ellenőrizzék a szilárdságot, rugalmasságot és a megfelelő hőkezelés meglétét.
Geometriai és méretellenőrzés
A gyártás során és a késztermékeken is folyamatosan ellenőrzik a rugós alátétek geometriai méreteit. Ez magában foglalja a belső és külső átmérőt, a vastagságot, a hasított alátéteknél a hasítás szélességét és a torzulás mértékét, a kúpos alátéteknél a kúp magasságát. Precíziós mérőeszközöket, mint például mikrométereket, tolómérőket, profilprojektorokat és speciális mérőgépeket használnak a szigorú tűrések betartásához. A méretpontosság kulcsfontosságú a megfelelő illeszkedés és a hatékony működés szempontjából.
Funkcionális tesztek
Ezek a tesztek a rugós alátét alapvető lazulásgátló képességét és rugalmasságát vizsgálják:
- Terhelés-deformáció teszt: Ez a vizsgálat azt méri, hogy az alátét milyen erővel reagál egy adott deformációra, illetve mekkora deformációt képes elviselni anélkül, hogy maradandó alakváltozást szenvedne. Ez adja meg az alátét rugókarakterisztikáját.
- Relaxációs teszt: Ez a teszt azt vizsgálja, hogy az alátét mennyi ideig képes fenntartani az előfeszítést állandó deformáció mellett. A hosszú távú kúszás és feszültségrelaxáció mérése fontos a hosszú élettartamú alkalmazásokhoz.
- Rezgésteszt (Junker-teszt): A Junker-teszt egy speciális, dinamikus vizsgálat, amely a csavarkötések lazulásgátló képességét méri vibrációs terhelés alatt. Ez a teszt reprodukálja a valós üzemi körülményeket, és objektív adatokat szolgáltat az alátétek hatékonyságáról a lazulás megakadályozásában. A teszt során a csavarkötést vibrációs terhelésnek vetik alá, és mérik az előfeszítés csökkenését vagy a csavar elfordulását.
Felületkezelés ellenőrzése
A bevonatok minőségét is szigorúan ellenőrzik. Ez magában foglalja a bevonat vastagságának mérését (pl. röntgenfluoreszcencia vagy mágneses indukciós módszerrel) és a korrózióállósági teszteket (pl. sópermet teszt az ISO 9227 szabvány szerint). Ezenkívül vizuálisan is ellenőrzik a bevonat folytonosságát, tapadását és esztétikai megjelenését.
Csomagolás és jelölés
A minőségellenőrzés kiterjed a termékek megfelelő csomagolására és jelölésére is. A csomagolásnak védenie kell az alátéteket a sérüléstől és a korróziótól, a jelölésnek pedig tartalmaznia kell a releváns információkat, mint például a gyártó neve, a termék típusa, mérete, anyaga és a vonatkozó szabványok.
A szigorú minőségellenőrzés és tesztelés biztosítja, hogy a rugós alátétek megfeleljenek a legmagasabb ipari elvárásoknak, és megbízhatóan ellássák feladatukat a gépiparban. Ez nem csupán a termék teljesítményét garantálja, hanem a felhasználók biztonságát és a berendezések hosszú távú működőképességét is.
