A robogó indítása mindennapi rutin, amit a legtöbben teljesen természetesnek veszünk. Egy gombnyomás, és máris életre kel a motor, készen állva a gurulásra. Ám mi történik a háttérben, amikor az önindító munkába lendül? Ez a bonyolultnak tűnő, mégis zseniálisan egyszerű rendszer a modern robogók kényelmének és megbízhatóságának egyik alapköve. Megértése nemcsak a hibaelhárításban segíthet, hanem hozzájárul a jármű optimális működésének fenntartásához is.
Az önindító rendszer felelős azért, hogy a robogó motorját elegendő sebességgel megforgassa ahhoz, hogy az beinduljon. Ez egy összetett folyamat, amely több kulcsfontosságú alkatrész összehangolt működését igényli. Az akkumulátortól kezdve az önindító motoron át a reléig, minden elemnek tökéletesen kell dolgoznia ahhoz, hogy a motor zökkenőmentesen életre keljen.
Miért létfontosságú a robogó önindítója?
Az önindító a modern járművek, így a robogók egyik legfontosabb kényelmi és biztonsági eleme. Nélküle minden indítás mechanikus erőfeszítést igényelne, ami különösen városi forgalomban, gyakori megállások és újraindítások esetén rendkívül fárasztó és időigényes lenne.
A gombnyomásra történő indítás nem csupán kényelmes, hanem gyors és megbízható is. Ez különösen hasznos hideg időben, vagy amikor a motor nehezebben indul. Az elektromos önindító lehetővé teszi, hogy a vezető azonnal elinduljon, ami a forgalom ritmusához való alkalmazkodás szempontjából is kiemelten fontos.
Emellett a biztonság szempontjából is van jelentősége. Egy vészhelyzetben, vagy amikor gyorsan el kell hagyni egy veszélyes területet, az azonnali indítás életmentő lehet. A berúgókar használata, bár sok robogón még megtalálható, lassabb és kevésbé megbízható alternatíva, különösen tapasztalatlanabb vezetők számára.
Az önindító rendszer alapjai: Miből áll?
A robogó önindító rendszere több kulcsfontosságú komponensből épül fel, amelyek mindegyike elengedhetetlen a motor sikeres beindításához. Ezek az alkatrészek együttesen biztosítják az elektromos energia átalakítását mechanikai forgatónyomatékká, ami a főtengelyt megforgatja.
A rendszer főbb részei közé tartozik az akkumulátor, amely az energiaforrás, az önindító motor, amely a tényleges mechanikai munkát végzi, az önindító relé (más néven szolenoid), amely a nagy áramkör kapcsolójaként funkcionál, valamint az önindító gomb és a hozzá tartozó vezetékelés.
Ezek az elemek egy komplex, de jól átgondolt elektromos áramkört alkotnak. Az áramkör gondos tervezése és a komponensek minősége garantálja a robogó hosszú távú, megbízható indítását. Bármelyik elem meghibásodása az egész rendszer működésképtelenségét okozhatja.
A robogó önindító motorjának anatómiája
Az önindító motor egy speciális egyenáramú villanymotor, amelyet kifejezetten arra terveztek, hogy nagy forgatónyomatékot adjon le rövid időn belül. Fő feladata a robogó főtengelyének megforgatása, amíg az belső égésű motor el nem éri az öngyulladáshoz szükséges fordulatszámot.
Alapvetően négy fő részből áll: az állórészből (stator), a forgórészből (rotor vagy armatúra), a szénkefékből és a kommutátorból. Mindegyik résznek megvan a maga kritikus szerepe a motor működésében és a nagy teljesítmény leadásában.
Az állórész és a forgórész kapcsolata
Az állórész az önindító motor külső, rögzített része. Általában állandó mágneseket vagy elektromágneses tekercseket tartalmaz, amelyek erős mágneses mezőt hoznak létre. Ez a mágneses mező kulcsfontosságú a motor működéséhez, hiszen ez interakcióba lép a forgórész mágneses mezőjével.
A forgórész, vagy más néven armatúra, az önindító motor belső, mozgó része. Ez egy tekercselt vasmagból áll, amely a tengelyre van rögzítve. Amikor áram folyik át a forgórész tekercsein, az saját mágneses mezőt generál, amely kölcsönhatásba lép az állórész mágneses mezőjével, létrehozva a forgatónyomatékot.
Ez a mágneses kölcsönhatás az, ami a forgórészt elkezdi forgatni. Az állórész és a forgórész közötti precíz távolság és a tekercselés minősége alapvető fontosságú a motor hatékonysága szempontjából. Bármilyen szennyeződés vagy kopás ronthatja a teljesítményt.
A szénkefék és a kommutátor szerepe
A szénkefék felelnek azért, hogy az elektromos áramot az álló részből a forgó forgórész tekercseire vezessék. Ezek grafitból készült, kopó alkatrészek, amelyek rugók segítségével nyomódnak a kommutátor felületéhez. A szénkefék kopása az egyik leggyakoribb ok, amiért egy önindító motor meghibásodik.
A kommutátor egy réz lamellákból álló henger, amely a forgórész tengelyén helyezkedik el. A kommutátor feladata, hogy a forgórész tekercseibe bevezetett áram irányát folyamatosan változtassa, így biztosítva a mágneses mezők közötti állandó taszító és vonzó erőt. Ez a folyamatos irányváltás tartja fenn a forgórész egyirányú forgását.
A kommutátor felületének tisztasága és épsége létfontosságú. Ha a felület szennyeződik, oxidálódik vagy kopottá válik, a szénkefék nem tudnak megfelelő elektromos érintkezést biztosítani. Ez csökkenti a motor teljesítményét, vagy akár teljesen le is állíthatja azt.

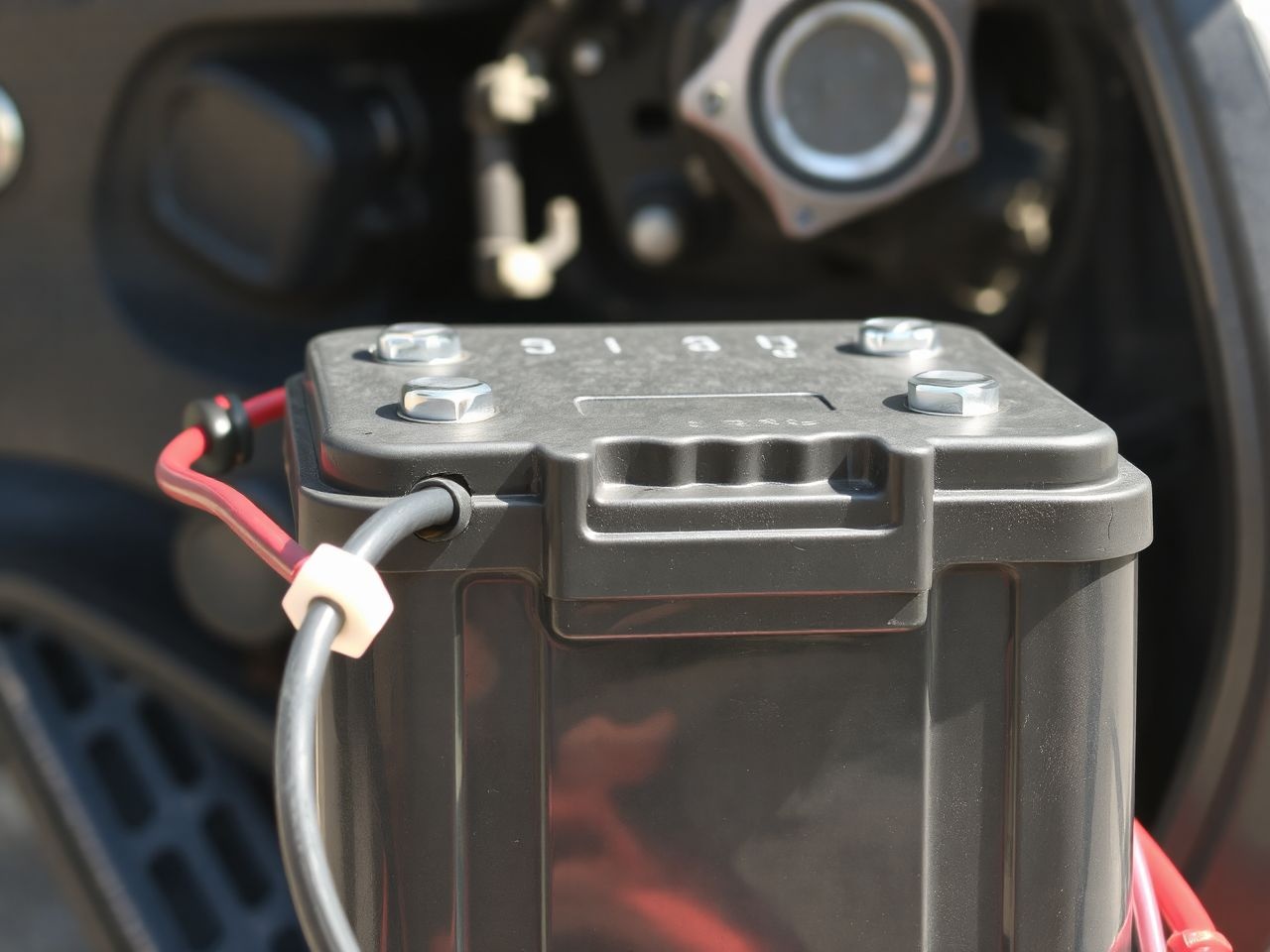

Az akkumulátor szerepe az indításban
Az akkumulátor a robogó elektromos rendszerének szíve, és az önindító működéséhez elengedhetetlen energiaforrás. Feladata, hogy elegendő elektromos áramot szolgáltasson az önindító motornak, amelynek rövid ideig, de nagy áramerősségre van szüksége a motor megforgatásához.
Egy tipikus robogó akkumulátor 12 voltos feszültséggel működik, és kapacitását amperórában (Ah) adják meg. A kapacitás azt mutatja meg, mennyi energiát képes tárolni az akkumulátor. Az indítóáram (CCA – Cold Cranking Amps) pedig azt jelzi, hogy hideg időben mennyi áramot képes leadni az akkumulátor.
Az akkumulátor állapota közvetlenül befolyásolja az önindító teljesítményét. Egy gyenge, lemerült vagy elöregedett akkumulátor nem képes elegendő áramot szolgáltatni, ami az önindító lassú forgását vagy teljes mozdulatlanságát okozhatja. A rendszeres karbantartás és töltés elengedhetetlen az akkumulátor hosszú élettartamához és megbízható működéséhez.
Az akkumulátor nem csupán az indításhoz szükséges energiát biztosítja, hanem az egész elektromos rendszer stabil működésének alapja. Megfelelő állapota nélkül a robogó megbízhatósága komolyan veszélybe kerül.
Az önindító relé (szolenoid) – A “kapcsoló”
Az önindító relé, vagy más néven szolenoid, egy elektromágneses kapcsoló, amely kritikus szerepet játszik az önindító rendszerben. Fő feladata, hogy egy kis áramerősségű vezérlőjel hatására egy nagy áramerősségű áramkört zárjon, amely közvetlenül az akkumulátort és az önindító motort köti össze.
Mivel az önindító motor rendkívül nagy áramot vesz fel (akár több tíz, vagy száz amper is lehet), ezt az áramot nem lehet közvetlenül az indítógombon keresztül kapcsolni. Az indítógomb egy vékonyabb vezetéken keresztül csak egy kis áramot vezet a reléhez, amely ezután a vastagabb kábeleken keresztül a nagy áramot kapcsolja.
Amikor megnyomjuk az indítógombot, a relé tekercsébe áram jut, ami mágneses mezőt hoz létre. Ez a mágneses mező behúzza a relé érintkezőjét, amely fizikai kapcsolatot teremt az akkumulátor pozitív pólusa és az önindító motor között. Ezzel az áramkör záródik, és az önindító motor azonnal elkezdi forgatni a főtengelyt.
Az önindító relé meghibásodása gyakran egy jellegzetes “kattanó” hanggal jár, anélkül, hogy az önindító motor forogna. Ez azt jelzi, hogy a relé kapja a vezérlőjelet és behúz, de valamilyen okból nem zárja a nagy áramkör érintkezőit. Ennek oka lehet a relé kopása, korróziója vagy az akkumulátor gyengesége, ami nem elegendő a relé teljes behúzásához és az érintkezők zárásához.
Az önindító gomb és a vezérlő áramkör
Az önindító gomb a robogó vezetőjének közvetlen interakciós pontja az indítórendszerrel. Ez a gomb egy egyszerű pillanatnyi kapcsoló, amely a vezérlő áramkör részét képezi. Amikor megnyomjuk, áramot enged a relé tekercséhez, aktiválva ezzel az egész indítási folyamatot.
A vezérlő áramkör általában alacsony áramerősséggel működik, és magában foglalja az indítógombot, a biztonsági kapcsolókat (például a fékkar kapcsolóját, ami megakadályozza az indítást, ha nincs behúzva a fék), valamint a relé tekercsét. Ezek a biztonsági funkciók azért szükségesek, hogy a robogó csak biztonságos körülmények között indulhasson el, elkerülve a véletlen elindulást.
Ha az indítógomb vagy a vezetékelése meghibásodik, az önindító relé nem kapja meg a szükséges jelet, és így nem tudja aktiválni az önindító motort. Ez lehet egy egyszerű laza csatlakozás, egy sérült vezeték, vagy maga a gomb érintkezőinek kopása vagy oxidációja.
A vezérlő áramkör hibáinak diagnosztizálása általában feszültségméréssel történik, hogy kiderüljön, az áram eljut-e az indítógombon keresztül a reléhez. Ez egy viszonylag egyszerű folyamat, de precizitást és a kapcsolási rajz ismeretét igényli.
A robogó önindító működése lépésről lépésre
Az önindító rendszere egy jól meghatározott sorrendben működik, hogy a motor zökkenőmentesen beinduljon. Lássuk, mi történik pontosan, amikor megnyomjuk az indítógombot.
1. Az indítógomb megnyomása
Amikor a vezető megnyomja az indítógombot, egy kis áramerősségű elektromos jel indul el az akkumulátorból, áthaladva a gyújtáskapcsolón és a biztonsági kapcsolókon (pl. behúzott fékkar kapcsolója). Ez a jel eljut az önindító relé vezérlő tekercséhez.
2. Az önindító relé aktiválása
Az elektromos jel hatására az önindító relé tekercse elektromágnessé válik, és behúzza a relé belső érintkezőjét. Ez a mozgás létrehozza a kapcsolatot az akkumulátor pozitív pólusa és az önindító motor között.
3. Nagy áram az önindító motorhoz
A relé zárásával az akkumulátor nagy áramerősségű pozitív feszültsége közvetlenül az önindító motorra jut, egy vastag kábelen keresztül. Az önindító motor testelését általában a robogó vázán keresztül biztosítják, vagy egy külön testkábellel.
4. Az önindító motor működése
Amint az önindító motor megkapja a nagy áramot, az álló- és forgórész közötti mágneses kölcsönhatás hatására a forgórész forogni kezd. Ezzel egyidejűleg az önindító motor tengelyén lévő szabadonfutó (más néven bendix) mechanizmus előretolódik.
5. A szabadonfutó és a fogaskerék bekapcsolódása
A szabadonfutó egy kis fogaskerékkel rendelkezik, amely előretolódva bekapcsolódik a robogó motorjának lendkerekén vagy főtengelyén található nagyobb fogaskerékbe. Ez a mechanizmus biztosítja, hogy az önindító motor nyomatéka átadódjon a főtengelynek.
6. A főtengely megforgatása és a motor beindulása
Az önindító motor a szabadonfutón keresztül elegendő sebességgel megforgatja a robogó főtengelyét. Ez a forgatás elindítja a belső égésű motor kompressziós, szívó, égési és kipufogási ciklusait. Amint a motor eléri az öngyulladáshoz szükséges fordulatszámot, beindul.
7. Az önindító kikapcsolása
Amint a motor beindult és eléri a saját fordulatszámát, a vezető elengedi az indítógombot. Ez megszakítja a vezérlő áramkört a relé felé, a relé érintkezője visszanyit, és az önindító motor áramellátása megszűnik. A szabadonfutó mechanizmus automatikusan visszahúzódik a lendkerékről, megakadályozva ezzel az önindító motor túlpörgését és károsodását, amelyet a gyorsabban forgó főtengely okozna.
Ez a lépésről lépésre történő folyamat rendkívül gyorsan zajlik le, szinte észrevétlenül a felhasználó számára. A rendszer minden elemének hibátlan működése alapvető ahhoz, hogy a robogó megbízhatóan induljon.
A robogó önindítója egy aprólékosan megtervezett rendszer, ahol minden alkatrésznek tökéletesen kell illeszkednie a láncba. Egyetlen gyenge láncszem is elegendő ahhoz, hogy az egész folyamat megakadjon.
Gyakori hibák és tünetek: Amikor az önindító nem teszi a dolgát
Bár az önindító rendszer megbízható, időnként előfordulhatnak hibák. Ezek a hibák különböző tünetekkel járhatnak, amelyek segíthetnek a probléma azonosításában. A leggyakoribb tünetek a következők:
1. Az önindító kattan, de nem forog
Ez az egyik leggyakoribb hiba, és általában az önindító reléhez vagy az akkumulátorhoz köthető. A “kattanás” hangja azt jelzi, hogy a relé kapja a vezérlőjelet és behúz, de nem képes elegendő áramot átadni az önindító motornak.
Ennek oka lehet gyenge akkumulátor (nem tudja leadni a szükséges nagy indítóáramot), korrodált akkumulátor saruk, laza kábelcsatlakozások, vagy maga az önindító relé meghibásodása (az érintkezők beégtek vagy elkoszolódtak, és nem zárnak rendesen).
2. Az önindító lassan forog
Ha az önindító motor lassan, erőtlenül forgatja a főtengelyt, az szinte kivétel nélkül az akkumulátor gyengeségére utal. Az akkumulátor feszültsége leesik a szükséges szint alá, vagy a kapacitása csökkent. Ez hideg időben különösen jellemző.
Ezen kívül okozhatja még gyenge érintkezés az akkumulátor saruknál, részlegesen zárlatos önindító motor, vagy a szénkefék túlzott kopása. A motor olajszintjének túl magas viszkozitása is okozhatja, hogy nehezebben forog hidegben.
3. Az önindító nem csinál semmit (teljes csend)
Ez a tünet arra utal, hogy az önindító relé nem kapja meg a vezérlőjelet, vagy az akkumulátor teljesen lemerült. Ellenőrizni kell, hogy a gyújtás be van-e kapcsolva, a fékkar behúzott állapotban van-e, és az oldalsztenderz kapcsolója rendben van-e.
Lehetséges okok: teljesen lemerült akkumulátor, hibás indítógomb, szakadt vezeték a vezérlő áramkörben, hibás önindító relé (nem húz be), vagy a gyújtáskapcsoló hibája. Egy biztosíték kiégése is okozhatja ezt a jelenséget.
4. Csikorgó, zörgő hang az indításkor
Ez a hang általában a szabadonfutó mechanizmus meghibásodására utal. A szabadonfutó fogaskereke nem kapcsolódik megfelelően a főtengely fogaskerekéhez, vagy nem húz vissza rendesen az indítás után.
Okozhatja a szabadonfutó elkopása, szennyeződése, vagy a mechanizmus kenésének hiánya. Fontos mielőbb orvosolni, mert súlyosabb károkat is okozhat a fogaskerekekben.
5. Az önindító folyamatosan forog a motor beindulása után is
Ez egy ritkább, de komoly hiba, ami szintén a szabadonfutóval vagy az önindító relével lehet kapcsolatos. Ha a szabadonfutó nem húz vissza, vagy a relé érintkezői “összetapadnak” és zárva maradnak, az önindító motor folyamatosan forogni fog, akár a gyújtás kikapcsolása után is.
Ez az önindító motor túlmelegedéséhez és tönkremeneteléhez vezethet, mivel a motor saját főtengelye sokkal nagyobb sebességgel forgatja az önindítót, mint amire azt tervezték. Ilyen esetben azonnal le kell állítani a motort és az akkumulátor sarut le kell venni.
Hibakeresés lépésről lépésre: Diagnosztika otthon
Amikor az önindító nem működik megfelelően, egy logikus hibakeresési folyamat segíthet a probléma okának azonosításában. A legtöbb esetben a hiba otthon, alapvető szerszámokkal is diagnosztizálható.
1. Az akkumulátor ellenőrzése
Ez az első és legfontosabb lépés. A robogó indítási problémáinak 80%-áért a gyenge vagy rossz akkumulátor a felelős.
- Feszültségmérés: Egy multiméter segítségével mérjük meg az akkumulátor feszültségét. Teljesen feltöltött állapotban, terhelés nélkül legalább 12,6-12,8V-nak kell lennie. Ha az érték 12V alá esik, az akkumulátor gyenge vagy lemerült.
- Terheléses teszt: Ha van rá mód, végezzünk terheléses tesztet. Indítás közben figyeljük a feszültséget. Ha az 10V alá esik, az akkumulátor nem képes leadni a szükséges indítóáramot.
- Saruk és csatlakozások: Ellenőrizzük az akkumulátor saruit. Legyenek tiszták, korróziómentesek és szorosan rögzítve. A laza vagy korrodált csatlakozások nagy ellenállást okoznak, ami megakadályozza a nagy áram áramlását. Tisztítsuk meg drótkefével, és húzzuk meg őket.
- Folyadékszint (ha nem gondozásmentes): Ha savas akkumulátorról van szó, ellenőrizzük a folyadékszintet és szükség esetén töltsük fel desztillált vízzel.
2. Az önindító relé tesztelése
Ha az akkumulátor rendben van, de az önindító csak kattan, vagy semmit sem csinál, a relé lehet a hibás.
- Kattanó hang: Ha kattanást hallunk az indítógomb megnyomásakor, az azt jelenti, hogy a relé kapja a vezérlőjelet és behúz. A hiba ekkor valószínűleg a relé nagy áramú érintkezőiben vagy az önindító motorban van.
- Áthidalás: Óvatosan, egy vastag csavarhúzó vagy kábel segítségével hidaljuk át a relé két vastag pólusát (ahol az akkumulátor és az önindító motor kábele csatlakozik). Ha az önindító motor ekkor forog, a relé hibás. FIGYELEM: Ez a művelet rövidzárlatot okozhat, ha nem vagyunk óvatosak! Mindig vastag, szigetelt szerszámot használjunk, és készüljünk fel a szikrázásra!
- Feszültségmérés a relé kimenetén: Multiméterrel mérjük meg a feszültséget a relé önindító motor felőli kimenetén, miközben az indítógombot nyomjuk. Ha a relé kattan, de itt nem jelenik meg az akkumulátor feszültsége, a relé belső érintkezői hibásak.
3. Az önindító motor vizsgálata
Ha az akkumulátor és a relé is rendben lévőnek tűnik, de az önindító motor még mindig nem forog, vagy lassan, akkor maga az önindító motor lehet a hibás.
- Direkt áramellátás: Távolítsuk el az önindító motort a robogóból (vagy legalábbis válasszuk le a reléről). Csatlakoztassuk közvetlenül az akkumulátorra (pozitív a motor pozitív pólusára, negatív a motor testére). Ha így sem forog, vagy csak gyengén, akkor az önindító motor hibás.
- Szénkefék ellenőrzése: Sok önindító motornál a szénkefék cserélhetők. Ha szétszedjük a motort, ellenőrizhetjük a szénkefék hosszát és a kommutátor állapotát. A kopott szénkefék vagy szennyezett kommutátor a motor gyenge működésének gyakori oka.
- Ellenállásmérés: A motor tekercselésének ellenállását is meg lehet mérni multiméterrel, bár ez már haladóbb diagnosztika. Egy zárlatos tekercs vagy szakadás okozhatja a motor működésképtelenségét.
4. Vezetékelés és csatlakozások áttekintése
A laza, korrodált vagy sérült vezetékek szintén gyakori okai az indítási problémáknak. Ellenőrizzük az összes kábelt, különösen az akkumulátorhoz, a reléhez és az önindító motorhoz vezető vastag kábeleket, valamint a vezérlő áramkör vékonyabb vezetékeit.
- Látható sérülések: Keressünk szakadásokat, repedéseket a szigetelésen, vagy oxidációt a csatlakozóknál.
- Feszültségesés mérése: Multiméterrel mérjük meg a feszültséget az indítóáramkör különböző pontjain. Jelentős feszültségesés egy adott szakaszon (pl. egy csatlakozónál) ellenállásra utal, ami gátolja az áram áramlását.
5. Biztonsági kapcsolók ellenőrzése
Sok robogónak van oldalsztenderz kapcsolója, fékkar kapcsolója vagy más biztonsági funkciója, amelyek megakadályozzák az indítást, ha nem teljesülnek bizonyos feltételek. Ellenőrizzük ezek működését.
- Fékkar kapcsoló: Győződjünk meg róla, hogy a fékkar behúzásakor hallható egy kattanás, vagy a féklámpa felgyullad. Ha nem, a kapcsoló hibás lehet.
- Oldalsztenderz kapcsoló: Ha a robogó oldalsztenderen van, általában nem indul. Próbáljuk meg középállványon indítani, vagy ellenőrizzük a kapcsoló működését.
A hibakeresés során mindig a legegyszerűbb és leggyakoribb okokkal kezdjük, és haladjunk a bonyolultabbak felé. A türelmes és módszeres megközelítés a siker kulcsa.
Az önindító rendszer karbantartása a hosszú élettartamért
A robogó önindító rendszerének rendszeres karbantartása elengedhetetlen a megbízható működés és a hosszú élettartam biztosításához. Néhány egyszerű lépéssel megelőzhetjük a gyakori hibákat és jelentős költségeket takaríthatunk meg.
1. Akkumulátor karbantartása
Az akkumulátor az önindító rendszer legérzékenyebb pontja. Rendszeres odafigyelést igényel.
- Töltés: Használjunk intelligens akkumulátortöltőt, különösen téli tárolás során, vagy ha a robogót ritkán használjuk. A mélykisülés károsítja az akkumulátort.
- Saruk tisztítása: Rendszeresen tisztítsuk meg az akkumulátor saruit a korróziótól (fehér vagy zöldes lerakódások). Használjunk drótkefét vagy finom csiszolópapírt, majd kenjük be vékonyan vazelinnel vagy speciális saruvédő zsírral.
- Folyadékszint ellenőrzése (savas akkumulátoroknál): Ha az akkumulátor nem gondozásmentes, ellenőrizzük a folyadékszintet havonta, és szükség esetén töltsük fel desztillált vízzel a jelzésig.
2. Csatlakozások és vezetékelés ellenőrzése
A jó elektromos kapcsolat alapvető fontosságú a nagy áramok továbbításához.
- Húzzuk meg a csatlakozásokat: Időnként ellenőrizzük és húzzuk meg az összes kábelsarut az akkumulátoron, a relén és az önindító motoron. A vibráció meglazíthatja őket.
- Sérülések ellenőrzése: Vizsgáljuk meg a kábelek szigetelését, különösen ott, ahol éles élek mellett haladnak el. A sérült szigetelés rövidzárlatot vagy áramveszteséget okozhat.
3. Szabadonfutó kenése és tisztítása
A szabadonfutó mechanizmusnak tisztán és jól kenve kell lennie a zökkenőmentes működéshez.
- Tisztítás: Ha a szabadonfutó hozzáférhető, időnként tisztítsuk meg a régi kenőanyagtól és a szennyeződésektől. Használjunk zsíroldó spray-t vagy féktisztítót.
- Kenés: Kenjük be a mechanizmust vékonyan magas hőmérsékletnek ellenálló, nem ragadós zsírral. Ügyeljünk arra, hogy ne kerüljön túl sok zsír a fogaskerekekre, mert az vonzhatja a port és a szennyeződést.
4. Szénkefék és kommutátor ellenőrzése (ha hozzáférhető)
Bár ez egy bonyolultabb művelet, a szénkefék rendszeres ellenőrzése meghosszabbíthatja az önindító motor élettartamát.
- Kopás: Ha az önindító motor szétszerelhető, ellenőrizzük a szénkefék hosszát. Ha túl rövidek, cseréljük ki őket.
- Kommutátor tisztítása: A kommutátor felületét finom csiszolópapírral (pl. 800-as) óvatosan megtisztíthatjuk a lerakódásoktól. Fontos, hogy utána alaposan távolítsuk el a port.
Ezek a karbantartási lépések segítenek abban, hogy a robogó önindító rendszere mindig a legjobb formában legyen, és elkerüljük a kellemetlen indítási problémákat.
Amikor a berúgókar is szóba jön: Alternatív indítási módszerek
Bár a modern robogók túlnyomó többsége elektromos önindítóval van felszerelve, sok modellen még megtalálható a berúgókar is. Ez nem csupán egy archaikus megoldás, hanem egy rendkívül hasznos biztonsági háló, különösen akkor, ha az elektromos önindító rendszer meghibásodik.
A berúgókar mechanikus úton forgatja meg a motort. Amikor lenyomjuk, egy fogaskerék-áttételen keresztül forgatónyomatékot ad át a főtengelynek. Ez a módszer kiküszöböli az akkumulátor, az önindító motor és a relé hibáinak problémáját, feltéve, hogy maga a motor mechanikusan rendben van, és van üzemanyag, valamint gyújtás.
A berúgókar használata különösen hasznos lehet, ha az akkumulátor lemerült, vagy az önindító relé meghibásodott. Ilyen esetekben, ha a motor egyébként működőképes, a berúgókarral könnyedén beindíthatjuk a robogót, eljutva a legközelebbi szervizbe, vagy haza.
Fontos azonban megjegyezni, hogy a berúgókar hatékony használata gyakorlatot igényel. A megfelelő technika elsajátítása, a kar határozott, de egyenletes lenyomása kulcsfontosságú. Hideg motor esetén több próbálkozásra is szükség lehet. A berúgókar rendszeres karbantartása, kenése is hozzájárul a megbízható működéséhez.
Biztonsági előírások az önindítóval kapcsolatos munkák során
Az elektromos rendszerekkel való munka, különösen az akkumulátorral és a nagy áramú áramkörökkel, mindig fokozott óvatosságot igényel. A biztonsági előírások betartása elengedhetetlen a személyi sérülések és a robogó károsodásának elkerülése érdekében.
- Akkumulátor leválasztása: Mielőtt bármilyen munkát elkezdenénk az önindító rendszeren, mindig válasszuk le az akkumulátort. Először a negatív (-) sarut, majd a pozitív (+) sarut. Visszaszereléskor fordított sorrendben járjunk el (először a pozitív, majd a negatív).
- Rövidzárlat elkerülése: Ügyeljünk arra, hogy a szerszámok ne érjenek hozzá egyszerre az akkumulátor mindkét pólusához, vagy a pozitív pólushoz és a robogó fémvázához (testhez). Ez súlyos rövidzárlatot, szikrázást, égési sérüléseket és akár tűzveszélyt is okozhat.
- Szigetelt szerszámok: Lehetőség szerint használjunk szigetelt nyelű szerszámokat, különösen az elektromos komponensek közelében.
- Szemvédelem: Az akkumulátorral való munka során mindig viseljünk védőszemüveget. Az akkumulátorsav maró hatású, és a töltés során keletkező gázok is robbanásveszélyesek lehetnek.
- Szellőzés: Ha az akkumulátort töltjük vagy savas akkumulátorral dolgozunk, biztosítsunk megfelelő szellőzést a helyiségben.
- Kézvédelem: Viseljünk védőkesztyűt, hogy elkerüljük az akkumulátorsavval való érintkezést és a karcolásokat.
- Tűzoltó készülék: Legyen a közelben egy megfelelő tűzoltó készülék, különösen ha az akkumulátorral vagy üzemanyaggal dolgozunk.
Ezeknek az egyszerű, de kritikus biztonsági szabályoknak a betartása minimalizálja a kockázatokat, és lehetővé teszi a biztonságos munkavégzést a robogó elektromos rendszerén.
Mikor forduljunk szakemberhez?
Bár sok önindítóval kapcsolatos hibát otthon is diagnosztizálhatunk és orvosolhatunk, vannak helyzetek, amikor a legbölcsebb döntés egy tapasztalt robogó szerelő felkeresése.
- Ismétlődő hibák: Ha a probléma a javítás után rövid időn belül újra jelentkezik, az egy mélyebben gyökerező, rejtett hibára utalhat, amit egy szakember hatékonyabban tud azonosítani.
- Komplex diagnosztika: Ha a hibakeresés során nem találjuk a probléma okát, vagy a tünetek nem egyértelműek, egy szakszerviz speciális diagnosztikai eszközökkel és tapasztalattal rendelkezik a bonyolultabb elektromos hibák feltárásához.
- Szétszerelés és alkatrészcsere: Az önindító motor szétszerelése, a szénkefék vagy a kommutátor cseréje precíz munkát igényel. Ha nem rendelkezünk megfelelő szerszámokkal vagy tapasztalattal, könnyen további károkat okozhatunk.
- Egyéb elektromos problémák: Ha az indítási problémák más elektromos hibákkal (pl. világítás, duda, töltés) együtt jelentkeznek, az egy átfogóbb elektromos rendszerhiba jele lehet, ami szakértelmet igényel.
- Biztonsági aggályok: Ha az indítási folyamat során szokatlan szikrázást, füstöt vagy égett szagot észlelünk, azonnal állítsuk le a motort és forduljunk szakemberhez. Ez komolyabb elektromos problémára utalhat.
Egy tapasztalt szerelő nemcsak a hibát tudja gyorsan és pontosan azonosítani, hanem garantálja a szakszerű javítást is, ami hosszú távon megéri a befektetett összeget. Ne habozzunk segítséget kérni, ha bizonytalanok vagyunk a diagnózisban vagy a javításban.
Összefoglaló táblázat a gyakori hibákról és megoldásokról
A következő táblázat segít áttekinteni a leggyakoribb önindító problémákat, azok lehetséges okait és a javasolt megoldásokat.
| Tünet | Lehetséges ok(ok) | Javasolt megoldás(ok) |
|---|---|---|
| Önindító kattan, de nem forog | Gyenge akkumulátor, korrodált akkumulátor saruk, laza kábelcsatlakozások, hibás önindító relé | Akkumulátor ellenőrzése/töltése, saruk tisztítása/meghúzása, relé áthidalása/cseréje |
| Önindító lassan forog | Gyenge akkumulátor, rossz akkumulátor saru érintkezés, kopott szénkefék, részlegesen zárlatos motor | Akkumulátor ellenőrzése/töltése, saruk tisztítása, szénkefék ellenőrzése/cseréje, motor javítása/cseréje |
| Önindító nem csinál semmit (teljes csend) | Teljesen lemerült akkumulátor, hibás indítógomb, szakadt vezeték, hibás relé, kiégett biztosíték, biztonsági kapcsoló hiba | Akkumulátor töltése/cseréje, indítógomb/vezeték/biztosíték ellenőrzése/cseréje, relé ellenőrzése, biztonsági kapcsolók vizsgálata |
| Csikorgó, zörgő hang indításkor | Hibás vagy szennyezett szabadonfutó, kopott fogaskerekek | Szabadonfutó tisztítása/kenése/cseréje, fogaskerekek ellenőrzése |
| Önindító forog, de a motor nem indul | Hibás szabadonfutó (nem kapcsolódik), motor mechanikai hiba, üzemanyag/gyújtás probléma | Szabadonfutó ellenőrzése/cseréje, motor diagnosztika (kompresszió, gyújtás, üzemanyag) |
| Önindító folyamatosan forog a motor beindulása után is | Hibás szabadonfutó (nem húz vissza), beragadt önindító relé | Akkumulátor saru levétele, szabadonfutó/relé cseréje |
Az önindító alkatrészek cseréje: Tippek és trükkök
Amennyiben a hibakeresés során azonosítottuk a hibás alkatrészt, a csere folyamata következik. Néhány tipp és trükk segíthet a sikeres és biztonságos alkatrészcserében.
1. Megfelelő alkatrész beszerzése
Mindig győződjünk meg róla, hogy a robogó modelljéhez és évjáratához pontosan megfelelő alkatrészt szerezzük be. Az utángyártott alkatrészek olcsóbbak lehetnek, de fontos, hogy megbízható forrásból származzanak és jó minőségűek legyenek. Az olcsó, silány minőségű alkatrészek rövid élettartamúak lehetnek.
2. Szerszámok előkészítése
Mielőtt bármibe is belekezdenénk, készítsük elő az összes szükséges szerszámot: csavarhúzók, kulcsok (általában 8-as, 10-es, 12-es), multiméter, drótkefe, saruvédő zsír, rongyok. A rendszerezett munkavégzés felgyorsítja a folyamatot.
3. Dokumentáció és fényképek
Ha először szereljük szét az adott részt, érdemes fényképeket készíteni a lépésekről. Ez segíthet a későbbi összeszerelés során, hogy minden kábel és alkatrész a helyére kerüljön. Jegyezzük fel a csatlakozások sorrendjét és a vezetékek színét.
4. Akkumulátor saruk levétele
Ahogy azt már említettük, ez a legfontosabb biztonsági lépés. Mindig vegyük le az akkumulátor negatív, majd pozitív saruját, mielőtt bármilyen elektromos alkatrészhez nyúlnánk.
5. Óvatos szétszerelés
Az alkatrészeket óvatosan, erőszak nélkül szereljük szét. A műanyag burkolatok és csatlakozók könnyen törhetnek. Használjuk a megfelelő méretű szerszámot, hogy elkerüljük a csavarfejek sérülését.
6. Tisztítás és ellenőrzés
Az új alkatrész beszerelése előtt tisztítsuk meg a környező területeket a szennyeződésektől, korróziótól. Ellenőrizzük a kapcsolódó vezetékeket és csatlakozókat, hogy nincsenek-e sérülve vagy elkopva. Egy tiszta munkaterület megkönnyíti a feladatot.
7. Helyes összeszerelés és meghúzás
Az összeszerelés során ügyeljünk arra, hogy minden csatlakozás szoros legyen, de ne húzzuk túl a csavarokat, nehogy megszakítsuk a menetet. Az elektromos csatlakozásokat rögzítsük szorosan, és kenjük be saruvédő zsírral.
8. Tesztelés
Miután mindent összeszereltünk, és az akkumulátor saruit visszaraktuk (először pozitív, majd negatív), teszteljük a rendszert. Ellenőrizzük, hogy az önindító rendesen működik-e, és nincsenek-e szokatlan hangok vagy hibajelzések.
A gondos és alapos munkavégzés biztosítja, hogy a csere sikeres legyen, és a robogó hosszú ideig megbízhatóan működjön.

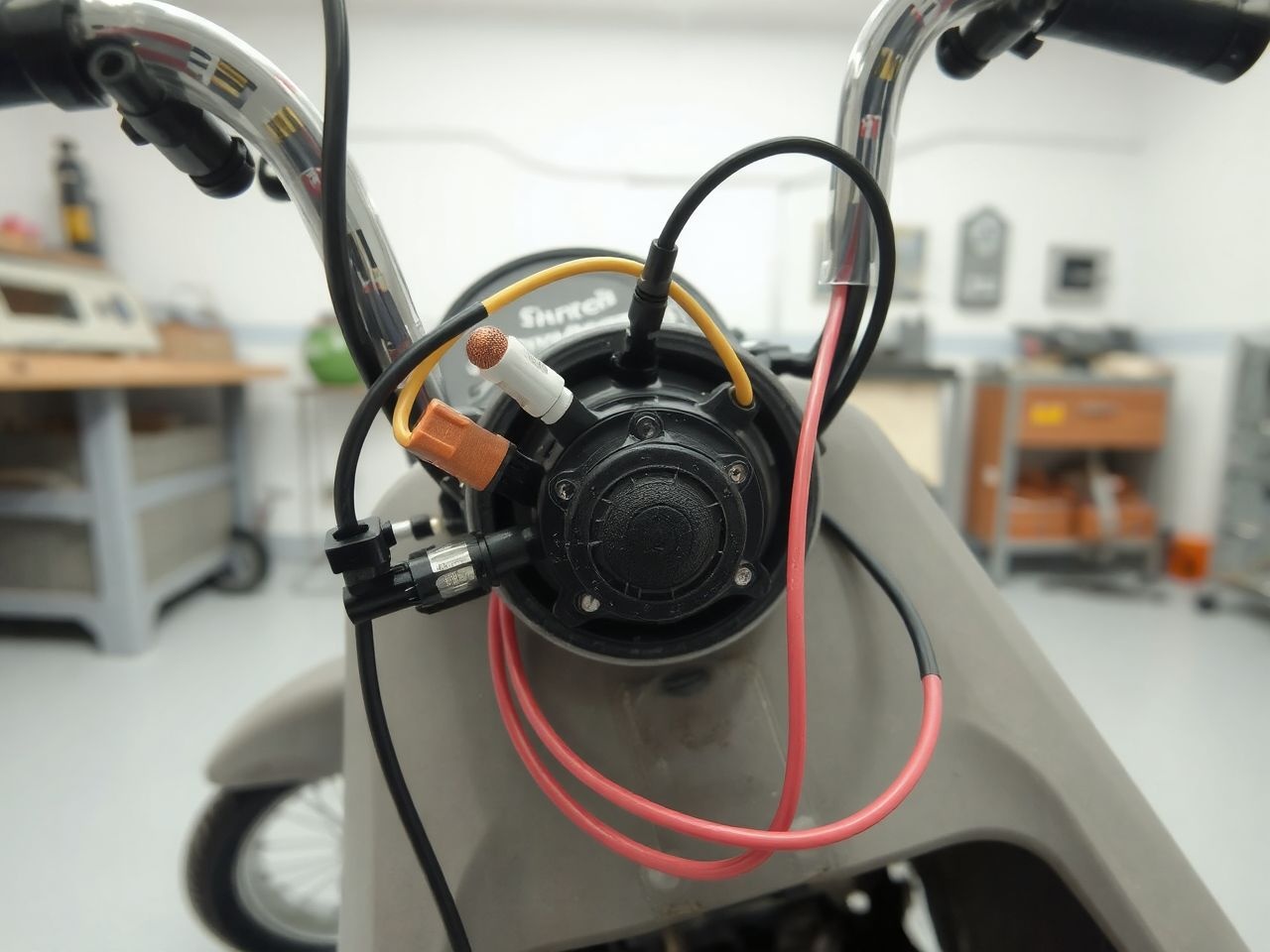

A robogó elektromos rendszere és az önindító kapcsolata
Az önindító rendszer nem egy elszigetelt egység a robogóban, hanem szerves része az egész elektromos hálózatnak. Szoros kapcsolatban áll más rendszerekkel, mint például a töltőrendszerrel, a gyújtásrendszerrel és a világítással. Ezeknek a rendszereknek az összehangolt működése alapvető a robogó megbízható üzeméhez.
Az akkumulátor, amely az önindító fő energiaforrása, egyben az egész elektromos rendszer központja is. A töltőrendszer (generátor és feszültségszabályzó) feladata, hogy menet közben visszatöltse az akkumulátort, biztosítva ezzel a folyamatos energiaellátást. Ha a töltőrendszer hibás, az akkumulátor nem kap elegendő töltést, ami előbb-utóbb az önindító működésképtelenségéhez vezet.
A gyújtásrendszer szintén kritikus az indításhoz. Hiába forgatja az önindító a motort, ha nincs gyújtás, a motor nem fog beindulni. A gyújtáskapcsoló, a CDI (kondenzátor kisütéses gyújtás) egység, a gyújtótekercs és a gyújtógyertya mind-mind részt vesznek a gyújtószikra létrehozásában. Az indítási problémák gyakran nem is az önindítóban, hanem a gyújtásrendszerben keresendők.
A biztonsági kapcsolók is az elektromos rendszer részét képezik, és közvetlenül befolyásolják az önindító működését. Ezek a kapcsolók (pl. fékkar kapcsoló, oldalsztenderz kapcsoló) megakadályozzák, hogy a robogó veszélyes körülmények között induljon el, így védve a vezetőt és a járművet.
Ez az integrált megközelítés azt jelenti, hogy az önindítóval kapcsolatos problémák diagnosztizálásakor mindig érdemes figyelembe venni az egész elektromos rendszert. Egy látszólagos önindító hiba valójában egy másik komponens, például a töltőrendszer vagy a gyújtásrendszer hibájából is eredhet.
A szénkefék és a kommutátor kopása: Mikor van szükség cserére?
Az önindító motor szénkeféi és a kommutátor a motor kopó alkatrészei közé tartoznak. Mivel folyamatosan érintkeznek és súrlódnak egymással, idővel elhasználódnak, ami az önindító teljesítményének csökkenéséhez, majd teljes leállásához vezethet.
A szénkefék kopása
A szénkefék grafitból készülnek, és viszonylag puha anyagúak, hogy ne károsítsák a keményebb réz kommutátort. A folyamatos súrlódás hatására a szénkefék lassan elkopnak, hosszuk csökken. Amikor a szénkefék túl rövidekké válnak, már nem tudnak megfelelő nyomást gyakorolni a kommutátorra, így romlik az elektromos érintkezés.
Ennek következtében az önindító motor gyengébben forog, vagy egyáltalán nem reagál. Jellegzetes tünet lehet, ha az önindító csak időnként, “kedve szerint” működik, vagy ha ütögetésre beindul (ez az ütés rövid időre jobb érintkezést biztosíthat). A szénkefék cseréje viszonylag egyszerű művelet, ha az önindító motor szétszerelhető.
A kommutátor kopása és szennyeződése
A kommutátor réz lamellái is kopnak a szénkefék súrlódása miatt, bár lassabban. Emellett a szénkefékről leváló grafitpor és egyéb szennyeződések lerakódhatnak a lamellák között, vagy a felületükön. Ez megnöveli az ellenállást, és csökkenti az áram átvitelét.
A kommutátor felületén idővel kialakulhat egy sötét, oxidált réteg is, amely szintén rontja az elektromos vezetőképességet. A kommutátor felületének enyhe csiszolása (finom csiszolópapírral) és a lamellák közötti barázdák tisztítása segíthet helyreállítani a megfelelő érintkezést. Súlyosabb kopás vagy sérülés esetén a kommutátor felújítása vagy az önindító motor cseréje válhat szükségessé.
Mind a szénkefék, mind a kommutátor állapota kritikus az önindító motor hatékony működéséhez. Rendszeres ellenőrzésük és szükség szerinti cseréjük vagy tisztításuk jelentősen meghosszabbíthatja az önindító élettartamát.
Az önindító szabadonfutó szerepe
A szabadonfutó, más néven bendix, egy apró, de annál fontosabb mechanizmus az önindító rendszerben. Fő feladata, hogy a motor indítása során összekapcsolja az önindító motor forgó mozgását a robogó főtengelyével, majd amint a motor beindult, automatikusan szétkapcsolja azt.
Ez a “kapcsoló” funkció létfontosságú. Képzeljük el, mi történne, ha az önindító motor folyamatosan a főtengelyhez kapcsolódna. Amikor a robogó motorja beindul, sokkal nagyobb fordulatszámon kezd forogni, mint az önindító motor. Ha a szabadonfutó nem húzódna vissza, a gyorsan forgó főtengely széttépné az önindító motort, súlyos károkat okozva.
A szabadonfutó működése egy centrifugális erőn alapuló mechanizmusra épül. Amikor az önindító motor forogni kezd, a szabadonfutó fogaskereke előretolódik a tengelyen, és bekapcsolódik a főtengelyhez rögzített nagyobb fogaskerékbe. Ezzel átadja a forgatónyomatékot a motornak.
Amint a robogó motorja beindul, és a főtengely fordulatszáma meghaladja az önindító motor fordulatszámát, a szabadonfutó egyirányú tengelykapcsolója “elengedi” a kapcsolatot. A forgó lendkerék centrifugális ereje visszahúzza a szabadonfutó fogaskerekét a főtengelyről, elválasztva ezzel a két rendszert. Ez biztosítja, hogy az önindító motor ne pörögjön túl és ne károsodjon.
A szabadonfutó meghibásodása gyakran csikorgó, zörgő hanggal jár az indításkor, vagy az önindító forog, de nem forgatja meg a motort. Ez lehet a mechanizmus elkopása, szennyeződése vagy beragadása miatt. A megfelelő kenés és tisztítás elengedhetetlen a hosszú élettartamához.
Téli tárolás és az önindító: Mire figyeljünk?
A robogó téli tárolása során különös figyelmet kell fordítani az önindító rendszerre, különösen az akkumulátorra. A hideg és a hosszú állásidő komoly kihívást jelenthet az elektromos komponensek számára.
1. Az akkumulátor kiszerelése és karbantartása
Ez a legfontosabb lépés. A hideg időjárás jelentősen csökkenti az akkumulátor kapacitását, és felgyorsítja az önkisülést. A téli hónapokban célszerű kiszerelni az akkumulátort a robogóból.
- Töltés: Tárolás előtt töltsük fel teljesen az akkumulátort.
- Csepptöltés: Csatlakoztassuk egy intelligens, automata csepptöltőhöz, amely fenntartja az optimális töltöttségi szintet. Ez megakadályozza a szulfátosodást és a mélykisülést, ami tönkretenné az akkumulátort.
- Tárolási hőmérséklet: Tároljuk az akkumulátort száraz, fagymentes helyen, ideális esetben 10-20°C körüli hőmérsékleten.
2. Csatlakozások ellenőrzése
Mielőtt eltesszük a robogót, ellenőrizzük az összes elektromos csatlakozást, különösen az akkumulátor saruinál, a relénél és az önindító motornál. Tisztítsuk meg és kenjük be őket korróziógátló zsírral, hogy megakadályozzuk a téli oxidációt.
3. Berúgókar ellenőrzése
Ha a robogónk rendelkezik berúgókarral, érdemes ellenőrizni annak működését a téli tárolás előtt. Ha esetleg az akkumulátor mégis lemerülne, vagy az önindító meghibásodna, tavasszal a berúgókarral is be tudjuk indítani a motort.
4. Általános elektromos rendszer átvizsgálása
A téli tárolás jó alkalom arra, hogy átvizsgáljuk az egész elektromos rendszert. Ellenőrizzük a vezetékek állapotát, a biztosítékokat és a csatlakozókat. Bármilyen sérült vagy korrodált alkatrészt cseréljünk ki, vagy javítsunk meg, mielőtt a robogó újra forgalomba kerülne.
A téli hónapokban végzett gondos karbantartás biztosítja, hogy tavasszal a robogó könnyedén, egy gombnyomásra induljon, és azonnal élvezhessük a gurulás örömeit.
