PT100 hőmérséklet-Érzékelő-Pontos működés és széleskörű ipari alkalmazási területek

A modern ipar számos területén a precíz hőmérsékletmérés elengedhetetlen a biztonságos, hatékony és gazdaságos működéshez. Legyen szó élelmiszeripari gyártásról, gyógyszeripari folyamatokról, vegyipari reakciókról, vagy éppen energetikai rendszerek optimalizálásáról, a hőmérséklet pontos kontrollja kritikus fontosságú. Ebben a komplex és igényes környezetben vált a PT100 hőmérséklet-érzékelő az egyik legmegbízhatóbb és legelterjedtebb mérőeszközzé. Kiváló pontosságának, stabilitásának és széles alkalmazhatóságának köszönhetően a mérnöki gyakorlat alapkövévé vált.

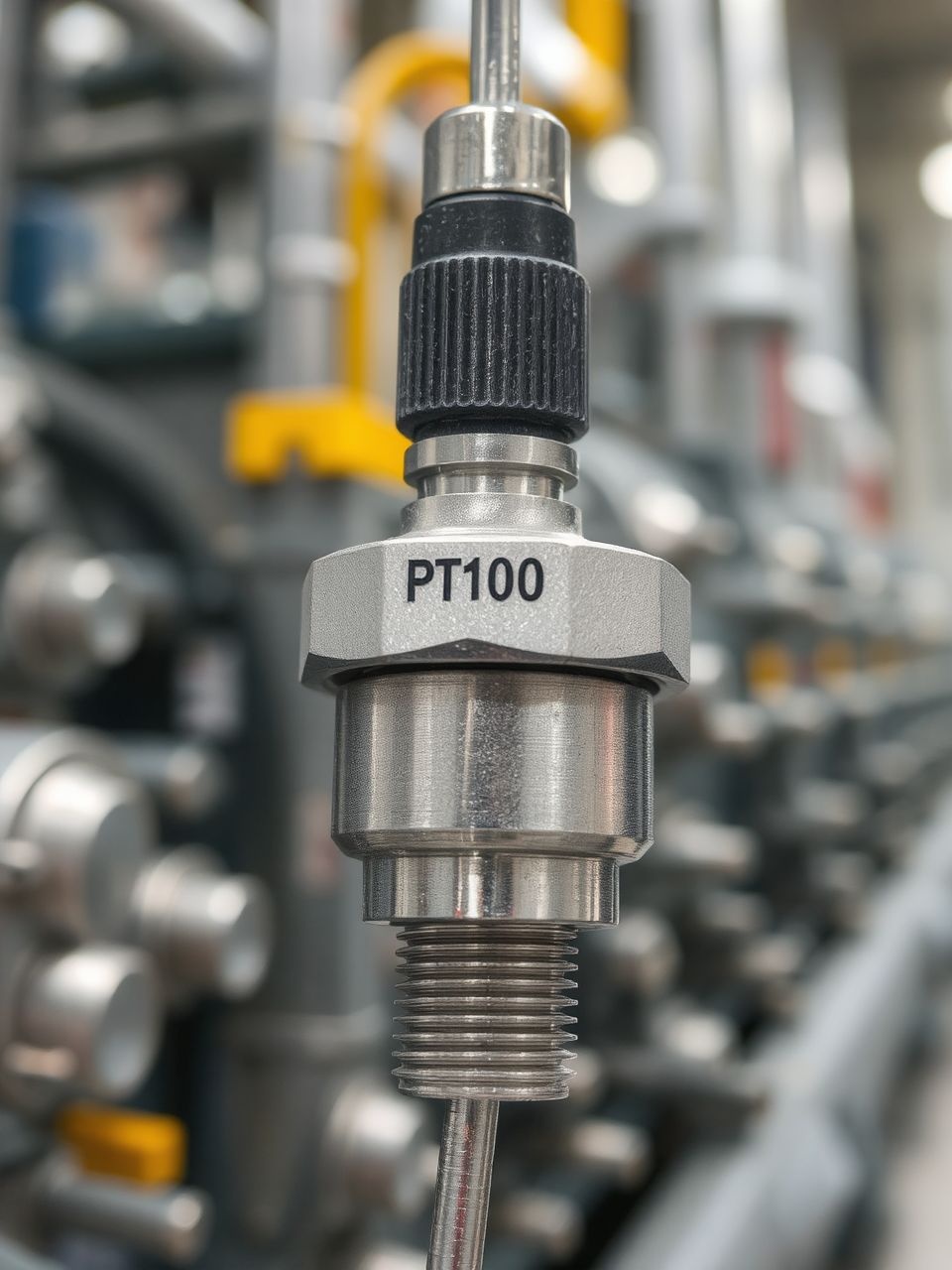

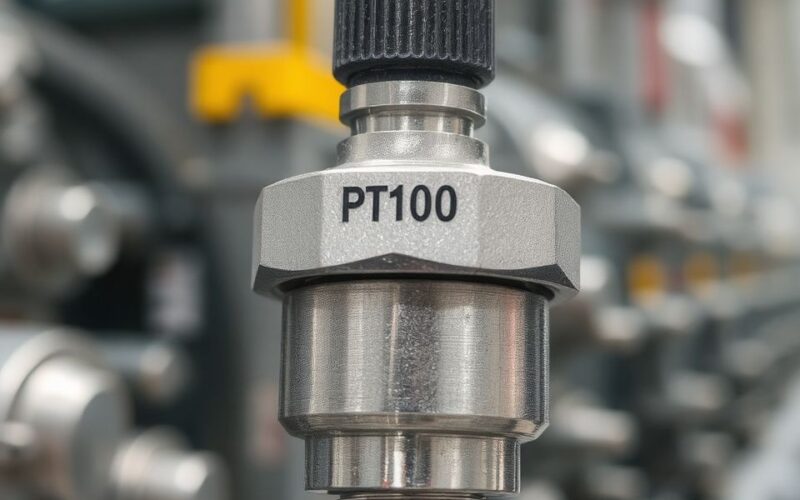

A PT100 egy ellenállás-hőmérő (RTD – Resistance Temperature Detector), amelynek működési elve a platina elektromos ellenállásának hőmérsékletfüggésén alapul. Nevét onnan kapta, hogy 0°C-on az ellenállása pontosan 100 Ohm. Ez az alapvető tulajdonság teszi lehetővé, hogy a hőmérsékletet rendkívül pontosan lehessen meghatározni az ellenállás változásának mérésével. A platina, mint alapanyag, számos előnnyel jár, amelyek kiemelik a PT100-at a többi hőmérséklet-érzékelő közül.

A PT100 hőmérséklet-érzékelő alapjai és működési elve

Ahhoz, hogy megértsük a PT100 érzékelő kiemelkedő teljesítményét, érdemes mélyebben belemerülni a működési elvébe. A platina (Pt) egy nemesfém, amelynek elektromos ellenállása szinte lineárisan változik a hőmérséklettel. Ez a stabil és megismételhető kapcsolat teszi ideálissá hőmérsékletmérésre. Az RTD-k, mint általában, egy vékony platinahuzalból vagy vékonyrétegből állnak, amelynek ellenállását egy precíziós áramkör méri.

A hőmérséklet és az ellenállás kapcsolata a PT100 esetében jól definiált és szabványosított. A Callendar-Van Dusen egyenlet írja le ezt a viszonyt, amely biztosítja a magas fokú pontosságot és reprodukálhatóságot. A gyakorlatban egy kis, állandó áramot vezetnek át az érzékelőn, és mérik a rajta eső feszültséget. Az Ohm-törvény (U=I*R) alapján ebből a feszültségesésből számítható ki az érzékelő ellenállása, majd abból a hőmérséklet. Minél pontosabban ismert az átvezetett áram és minél precízebben mérhető a feszültség, annál pontosabb lesz a hőmérséklet meghatározása.

A platina előnyei messze túlmutatnak a hőmérséklet-ellenállás viszony linearitásán. Ez az anyag kémiailag stabil, ellenáll a korróziónak és az oxidációnak, ami hosszú távú megbízhatóságot garantál még agresszív ipari környezetben is. Ezen felül a platina mechanikai tulajdonságai is kiválóak, ellenáll a hőmérsékleti sokkoknak és a rezgéseknek, ami hozzájárul az érzékelő robusztusságához. A széles működési hőmérséklet-tartomány, amely általában -200°C-tól +850°C-ig terjed, további előnyt jelent, lehetővé téve a PT100 alkalmazását rendkívül hideg kriogén folyamatoktól egészen a magas hőmérsékletű ipari kemencékig.

A működési elv egyszerűsége ellenére a PT100 érzékelő mögött komoly mérnöki munka és precíziós gyártástechnológia áll. A platinahuzal vagy -réteg vastagságának, tisztaságának és geometriai pontosságának szigorú ellenőrzése biztosítja, hogy minden egyes PT100 érzékelő a specifikációknak megfelelően működjön. Ez a szigorú minőség-ellenőrzés alapozza meg a PT100 globális elfogadottságát és a felhasználók bizalmát.

A PT100 felépítése és típusai

A PT100 hőmérséklet-érzékelők nem csupán egyetlen platinahuzalból állnak, hanem komplex, többrétegű szerkezetek, amelyeket az adott alkalmazási környezethez optimalizálnak. Az érzékelő alapját az érzékelő elem képezi, amely lehet huzalos vagy vékonyrétegű kivitelű. A huzalos érzékelők finom platinahuzalból készülnek, amelyet egy kerámia vagy üveg magra tekercselnek. Ezek rendkívül pontosak és stabilak, különösen magas hőmérsékleten. A vékonyrétegű érzékelők ezzel szemben egy kerámia hordozóra vákuumgőzöléssel felvitt platinarétegből állnak. Ezek kisebb méretűek, gyorsabb válaszidővel rendelkeznek és költséghatékonyabbak, így széles körben elterjedtek az ipari alkalmazásokban.

Az érzékelő elem védelme érdekében különböző védőhüvelyek kerülnek alkalmazásra. Ezek anyaga a mérési környezettől függően változik. A leggyakoribb a rozsdamentes acél (pl. 304, 316), amely kiváló korrózióállóságot biztosít. Magasabb hőmérsékleten vagy agresszív kémiai környezetben kerámia, Inconel, Hastelloy vagy más speciális ötvözetek is használhatók. A védőhüvely biztosítja az érzékelő mechanikai védelmét, valamint a mérőközeggel való kompatibilitást, megakadályozva a szennyeződést vagy a korróziót, ami befolyásolhatná a mérés pontosságát.

A PT100 érzékelők bekötése is kulcsfontosságú a pontosság szempontjából. Két, három és négy vezetékes kivitelben kaphatók:

• 2 vezetékes bekötés: A legegyszerűbb, de a legkevésbé pontos, mivel a vezetékek ellenállása hozzáadódik a platina ellenállásához, és ez hibát okozhat, különösen hosszú kábelek esetén.
• 3 vezetékes bekötés: Kompenzálja a vezetékek ellenállását, feltéve, hogy mindhárom vezeték azonos ellenállású. Ez a leggyakoribb ipari megoldás, amely jó pontosságot biztosít.
• 4 vezetékes bekötés: A legpontosabb megoldás, mivel teljesen kiküszöböli a vezetékek ellenállásának hatását. Két vezetéken keresztül áramot vezetnek, és két másik vezetéken keresztül mérik a feszültségesést közvetlenül az érzékelő elemen. Laboratóriumi és nagy pontosságot igénylő alkalmazásokban használatos.

A megfelelő bekötés kiválasztása alapvető fontosságú a kívánt mérési pontosság eléréséhez.

A tokozások és szerelési módok rendkívül változatosak. Léteznek merülő szondák folyadékok és gázok hőmérsékletének mérésére, felületi érzékelők, amelyek a felületek hőmérsékletét mérik, csavaros érzékelők, amelyek könnyen beépíthetők gépelemekbe, valamint kábelérzékelők, amelyek rugalmasan telepíthetők. Speciális tokozások léteznek robbanásveszélyes (ATEX) környezetekhez, magas nyomású rendszerekhez vagy higiéniai alkalmazásokhoz (CIP/SIP kompatibilis). A megfelelő tokozás kiválasztása garantálja az érzékelő hosszú élettartamát és megbízható működését az adott környezetben.

A pontossági osztályok szabványosítva vannak (pl. IEC 60751 szerint), és meghatározzák az érzékelő megengedett hibahatárát. A leggyakoribbak az A osztály (±(0.15 + 0.002 |t|)°C), a B osztály (±(0.30 + 0.005 |t|)°C), és a még pontosabb AA osztály vagy 1/3 DIN B osztály. Az A osztályú érzékelők nagyobb pontosságot biztosítanak, míg a B osztályúak gazdaságosabbak és számos ipari alkalmazáshoz elegendőek. A választás az adott alkalmazás pontossági követelményeitől és költségvetésétől függ.

A PT100 előnyei más hőmérséklet-érzékelőkkel szemben

A PT100 hőmérséklet-érzékelő kivívta vezető pozícióját a piacon, köszönhetően számos kiemelkedő tulajdonságának, amelyekkel felülmúlja vagy kiegészíti a többi elterjedt mérési technológiát. Az egyik legfontosabb előnye a rendkívüli pontosság és stabilitás. A platina inherens kémiai és fizikai stabilitása biztosítja, hogy az érzékelő ellenállás-hőmérséklet karakterisztikája hosszú időn keresztül változatlan maradjon. Ez minimalizálja az eltolódást és a driftet, csökkentve a gyakori újrakalibrálás szükségességét, ami jelentős üzemeltetési megtakarítást eredményez.

A linearitás szintén kulcsfontosságú előny. A PT100 ellenállása szinte tökéletesen lineárisan változik a hőmérséklettel egy széles tartományban. Ez leegyszerűsíti a jelátalakítást és a kalibrációt, mivel a korrekciós tényezők minimálisak, vagy egyszerűen alkalmazhatók. Más érzékelőknél, például a termisztoroknál, a nem-linearitás bonyolultabb linearizáló áramköröket vagy szoftveres korrekciókat igényel, ami növeli a rendszer komplexitását és a hibalehetőségeket.

A széles működési hőmérséklet-tartomány, amely jellemzően -200°C-tól +850°C-ig terjed, rendkívül sokoldalúvá teszi a PT100-at. Ez a képesség lehetővé teszi, hogy ugyanazt az érzékelő típust használják rendkívül hideg kriogén folyamatokban, mint például cseppfolyós gázok tárolásánál, vagy éppen magas hőmérsékletű ipari kemencékben, hőkezelési folyamatokban. Ez a rugalmasság leegyszerűsíti a raktározást és a beszerzést, valamint szabványosítja a mérési eljárásokat a különböző alkalmazási területeken belül.

A hosszú élettartam és a robusztusság további jelentős előnyök. A platina nemesfém jellege és a gondos tokozás ellenállóvá teszi a PT100-at a korrózióval, oxidációval és mechanikai igénybevételekkel szemben. Ez csökkenti a meghibásodások gyakoriságát és a cserére fordított időt, ami hozzájárul a termelékenység növeléséhez és az üzemeltetési költségek csökkentéséhez. A PT100-ak megbízhatósága kritikus fontosságú azokban az alkalmazásokban, ahol az érzékelő cseréje bonyolult vagy költséges.

Végül, de nem utolsósorban, a megismételhetőség kiemelkedő. Ez azt jelenti, hogy az érzékelő ugyanazt az ellenállásértéket adja vissza ugyanazon a hőmérsékleten, függetlenül attól, hogy hányszor mérték már vele korábban. Ez a tulajdonság elengedhetetlen a konzisztens és megbízható folyamatvezérléshez, valamint a minőségbiztosítási rendszerekhez, ahol a mérési eredmények megbízhatósága kulcsfontosságú a termék minőségének garantálásához és a szabályozási megfelelőség biztosításához.

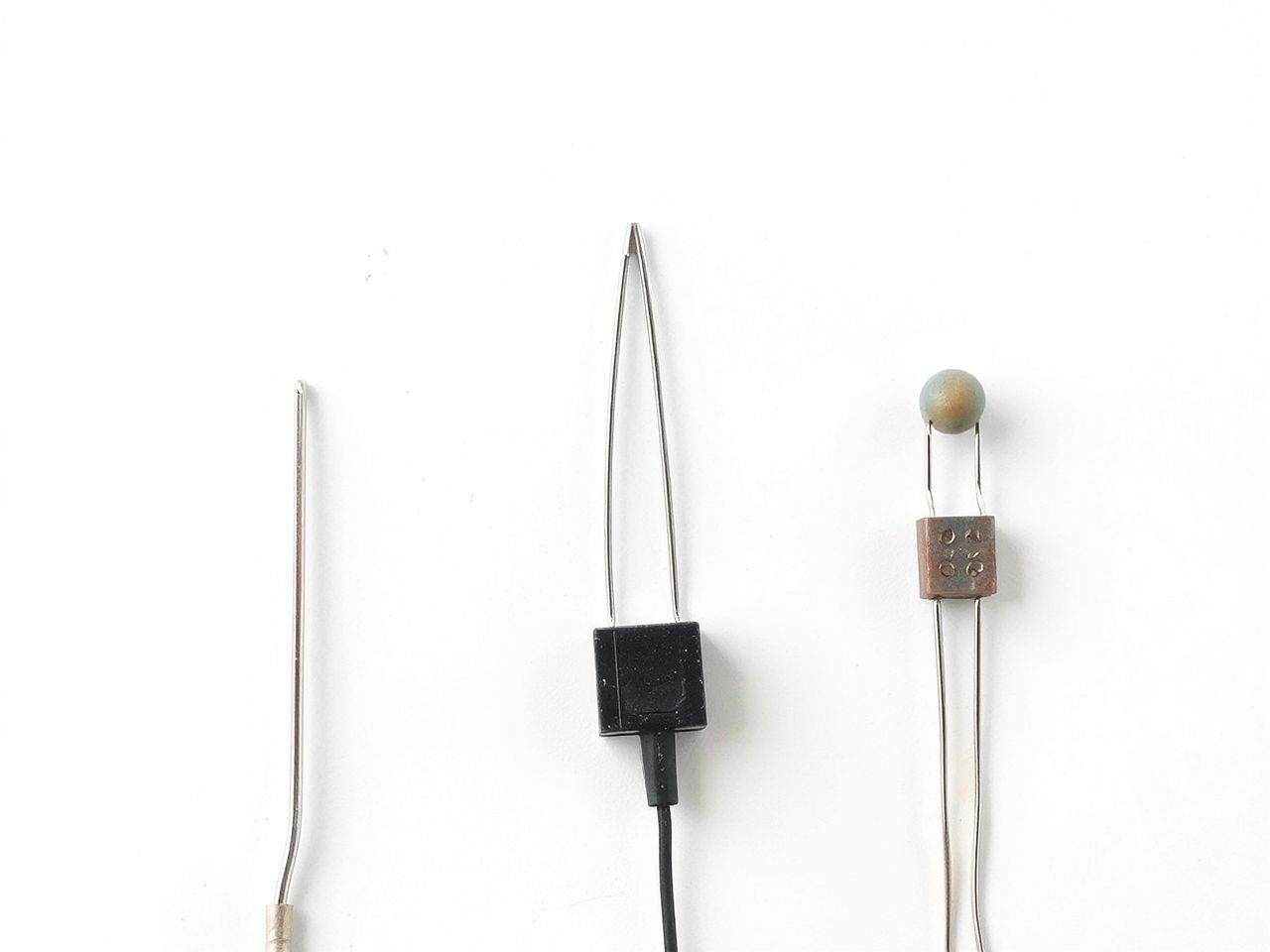

Hasonlítsuk össze: PT100 vs. Termoelem vs. Termisztor

A hőmérsékletmérés területén a PT100 mellett két másik elterjedt érzékelő típus is dominál: a termoelem és a termisztor. Mindegyiknek megvannak a maga előnyei és hátrányai, amelyek meghatározzák az optimális alkalmazási területüket. A megfelelő érzékelő kiválasztása kulcsfontosságú a mérési pontosság, megbízhatóság és költséghatékonyság szempontjából.

A termoelemek két különböző fém összekapcsolásán alapulnak. Amikor a két fém közötti csatlakozási pont (mérőpont) és a referencia pont (hideg pont) között hőmérsékletkülönbség van, egy kis feszültség (Seebeck-effektus) keletkezik. Ez a feszültség arányos a hőmérsékletkülönbséggel. Fő előnyük a rendkívül széles mérési tartomány (akár 2300°C-ig is), a gyors válaszidő és a robusztusság. Hátrányuk a viszonylag alacsony pontosság (különösen a PT100-hoz képest), a referencia hideg pont kompenzációjának szükségessége és a nem-linearitás, ami bonyolultabb jelfeldolgozást igényel.

A termisztorok (általában NTC – Negative Temperature Coefficient típusúak) félvezető anyagokból készülnek, amelyek ellenállása exponenciálisan változik a hőmérséklettel. Ahogy a nevük is sugallja, az NTC termisztorok ellenállása csökken a hőmérséklet növekedésével. Fő előnyük a rendkívül magas érzékenység (kis hőmérsékletváltozásra nagy ellenállásváltozással reagálnak), a kis méret és az alacsony ár. Hátrányuk a szűkebb mérési tartomány (általában -50°C és +150°C között), a jelentős nem-linearitás, amely komplex linearizáló áramköröket igényel, valamint a hosszú távú stabilitás hiánya a PT100-hoz képest.

A PT100, mint ellenállás-hőmérő, a platina ellenállásának hőmérsékletfüggésén alapul. Kiemelkedik a kiváló pontosságával, stabilitásával és linearitásával. Bár a termoelemeknél lassabb a válaszideje és szűkebb a mérési tartománya, valamint drágább a termisztoroknál, a megbízhatósága és pontossága miatt számos precíziós ipari alkalmazásban az első számú választás. A 3 vagy 4 vezetékes bekötés lehetősége kiküszöböli a vezetékellenállás okozta hibákat, ami tovább növeli a mérési pontosságot.

Az alábbi táblázat összefoglalja a három érzékelő típus legfontosabb jellemzőit:

A választás tehát az alkalmazás specifikus igényeitől függ. Ha a legmagasabb pontosságra és stabilitásra van szükség széles hőmérséklet-tartományban, a PT100 a legjobb választás. Amennyiben rendkívül magas hőmérsékleteket kell mérni, vagy nagyon gyors válaszidőre van szükség, a termoelem lehet a megfelelő. Költséghatékony, kis méretű és nagy érzékenységű megoldásokhoz, szűkebb hőmérséklet-tartományban a termisztor jöhet szóba.

Kalibrálás és pontosság biztosítása

A PT100 hőmérséklet-érzékelők inherent módon pontosak és stabilak, azonban a rendszeres kalibrálás elengedhetetlen a mérési pontosság hosszú távú fenntartásához és a megbízható működés biztosításához. A kalibrálás során az érzékelő által mért értékeket összehasonlítják egy ismert, referencia értékkel, és szükség esetén korrekciókat alkalmaznak. Ez a folyamat garantálja, hogy az érzékelő a specifikációknak megfelelően működjön, és a mérési eredmények nyomon követhetők legyenek nemzeti vagy nemzetközi szabványokhoz.

Miért olyan fontos a kalibrálás?

1. Pontosság fenntartása: Bár a platina stabil, az érzékelő anyaga idővel öregedhet, vagy mechanikai, kémiai stressz hatására minimálisan megváltozhat az ellenállás-hőmérséklet karakterisztikája. A kalibrálás azonosítja és korrigálja ezeket az eltéréseket.
2. Minőségbiztosítás: Számos iparágban (pl. gyógyszeripar, élelmiszeripar) a kalibrált mérőeszközök használata törvényi előírás és a minőségbiztosítási rendszerek (pl. ISO 9001) alapvető része.
3. Folyamatoptimalizálás: A pontos hőmérséklet-adatok elengedhetetlenek a gyártási folyamatok optimalizálásához, az energiahatékonyság növeléséhez és a termékminőség fenntartásához.
4. Hibaelhárítás: A rendszeres kalibrálás segíthet azonosítani az érzékelőben vagy a mérési láncban (kábelezés, mérőátalakító) fellépő hibákat, mielőtt azok komolyabb problémákat okoznának.

A kalibrálási eljárások többféle módon végezhetők. Az egyik leggyakoribb módszer a referencia hőmérőkkel történő összehasonlítás. Ennek során a kalibrálandó PT100 érzékelőt és egy ismert pontosságú, nyomon követhető referencia hőmérőt (pl. egy másik, magasabb osztályú PT100-at) ugyanabba a stabil hőmérsékletű közegbe helyezik (pl. kalibráló fürdő, kemence). Több hőmérsékleti ponton összehasonlítják a mért értékeket, és feljegyzik az eltéréseket. Ezekből az adatokból kalibrációs tanúsítvány készül, amely tartalmazza a korrekciós értékeket.

Egy másik precíz módszer a fix pontokkal történő kalibrálás, amely a tiszta anyagok olvadás- vagy fagyáspontjait használja referenciaként. Ilyen fix pontok például a víz hármaspontja (0.01°C), az ón olvadáspontja (231.928°C) vagy a cink olvadáspontja (419.527°C). Ezek a pontok rendkívül stabilak és reprodukálhatók, így a legmagasabb pontosságú kalibráláshoz ideálisak, jellemzően metrológiai laboratóriumokban alkalmazzák.

A kalibrálás gyakorisága számos tényezőtől függ, beleértve az alkalmazás kritikus jellegét, az érzékelő típusát és korát, a környezeti feltételeket (rezgés, hőmérsékleti sokk, korrózió), valamint a gyártó ajánlásait és a belső minőségbiztosítási előírásokat. Általában évente vagy kétévente javasolt, de kritikus alkalmazásokban ennél gyakrabban is szükség lehet rá. Az új érzékelők esetében érdemes kezdeti kalibrációt végezni, hogy referenciapontot kapjunk a későbbi összehasonlításokhoz.

A mérési bizonytalanság fogalma szorosan kapcsolódik a kalibráláshoz. Ez egy olyan paraméter, amely leírja azt az intervallumot, amelyen belül a mért érték várhatóan fekszik a valós érték körül. A kalibrálás célja, hogy minimalizálja ezt a bizonytalanságot, és megbízható becslést adjon a mérési eredmények pontosságára. A mérési bizonytalanság kiszámítása magában foglalja az érzékelő saját hibáját, a kalibrálási eljárás hibáját, a referencia hőmérő bizonytalanságát és a környezeti tényezők hatását is. A hitelesített kalibrációs laboratóriumok részletes bizonytalansági elemzést mellékelnek a kalibrációs tanúsítványokhoz.

Széleskörű ipari alkalmazási területek

A PT100 hőmérséklet-érzékelők széleskörű alkalmazhatóságukkal és megbízhatóságukkal az ipar számos szegmensében alapvető fontosságúvá váltak. Pontosságuk és stabilitásuk lehetővé teszi a kritikus folyamatok precíz felügyeletét és szabályozását, hozzájárulva a termékminőséghez, a biztonsághoz és az energiahatékonysághoz. Az alábbiakban részletezzük a legfontosabb ipari alkalmazási területeket.

Élelmiszeripar és italgyártás

Az élelmiszeriparban a hőmérséklet ellenőrzése létfontosságú a termékbiztonság, a minőség és az eltarthatóság szempontjából. A PT100 érzékelőket széles körben alkalmazzák a pasztörizálási és sterilizálási folyamatokban, ahol a baktériumok elpusztításához pontosan meghatározott hőmérsékletet kell tartani egy bizonyos ideig. A CIP (Clean-in-Place) és SIP (Sterilize-in-Place) rendszerekben is nélkülözhetetlenek, ahol az érzékelőknek ellenállniuk kell a tisztító- és fertőtlenítőszereknek, valamint a magas hőmérsékletű gőznek. A hűtési és fagyasztási láncban, a tároló tartályokban és a keverőedényekben is biztosítják a megfelelő hőmérsékletet, megakadályozva a romlást és megőrizve a termékek frissességét. A higiénikus kialakítású PT100 érzékelők, mint például a teflon bevonatú vagy polírozott felületű változatok, megfelelnek a szigorú élelmiszeripari előírásoknak.

Gyógyszeripar és biotechnológia

A gyógyszeriparban és a biotechnológiában a hőmérsékletmérés precizitása és megbízhatósága kritikus a termék integritásának és a betegbiztonságnak szempontjából. A PT100 érzékelők kulcsszerepet játszanak a validált folyamatokban, mint például a bioreaktorok hőmérséklet-szabályozásában, a sterilizátorokban (autoklávokban), a fagyasztva szárító berendezésekben és a gyógyszertároló létesítményekben. A GMP (Good Manufacturing Practice) előírások megkövetelik a mérési adatok nyomon követhetőségét és a rendszeres kalibrálást, amit a PT100 érzékelők kiválóan támogatnak. A speciális, tokozott PT100 szenzorok ellenállnak a tisztító- és sterilizáló ciklusoknak, és biztosítják a biológiai anyagok optimális növekedési vagy tárolási körülményeit.

Vegyipar és petrolkémia

A vegyiparban és a petrolkémiában a PT100 érzékelők a reaktorok, lepárlók, hőcserélők és tartályok hőmérsékletének felügyeletére szolgálnak. Ezekben a környezetekben gyakran találkozunk korrozív anyagokkal, magas nyomással és potenciálisan robbanásveszélyes légkörrel. A robusztus, speciális védőhüvellyel ellátott PT100 érzékelők ellenállnak ezeknek a szélsőséges körülményeknek. Az ATEX tanúsítvánnyal rendelkező PT100 érzékelők elengedhetetlenek a robbanásveszélyes zónákban, biztosítva a biztonságos működést. A pontos hőmérséklet-szabályozás kulcsfontosságú a kémiai reakciók sebességének és hozamának optimalizálásához, valamint a nem kívánt mellékreakciók elkerüléséhez.

Energiaipar

Az energiaiparban, legyen szó hagyományos erőművekről, nukleáris létesítményekről vagy megújuló energiaforrásokról, a PT100 érzékelők alapvető szerepet játszanak a folyamatok ellenőrzésében és optimalizálásában. Alkalmazzák őket turbinák, kazánok, kondenzátorok és hűtőrendszerek hőmérsékletének mérésére. A generátorok és transzformátorok tekercseinek hőmérséklet-felügyelete kritikus a túlmelegedés megelőzéséhez és a berendezések élettartamának meghosszabbításához. A napkollektoros rendszerekben és a geotermikus erőművekben is a PT100-ak biztosítják a hatékony energiafelhasználáshoz szükséges precíz hőmérséklet-adatokat. A PT100 stabilitása és megbízhatósága kulcsfontosságú az erőművek biztonságos és gazdaságos üzemeltetésében.

Gépgyártás és automatizálás

A gépgyártás és az automatizálás területén a PT100 érzékelők a fémfeldolgozó gépek, hőkezelő kemencék, fröccsöntő gépek és robotikai rendszerek szerves részét képezik. A hőkezelő kemencékben a pontos hőmérséklet-profil betartása elengedhetetlen az anyagok kívánt mechanikai tulajdonságainak eléréséhez. A fröccsöntő gépekben a polimerek olvadáspontjának és a szerszám hőmérsékletének precíz szabályozása garantálja a kiváló minőségű végterméket. A gépjárműiparban is számos alkalmazási területük van, például a motorok, hajtóművek vagy akkumulátorok hőmérsékletének felügyeletére. A PT100-ak robusztussága és megbízhatósága ideálissá teszi őket a dinamikus és igényes gyártási környezetekhez.

HVAC rendszerek és épületautomatizálás

A fűtési, szellőztetési és légkondicionálási (HVAC) rendszerekben, valamint az épületautomatizálásban a PT100 hőmérséklet-érzékelők hozzájárulnak az energiahatékonyság növeléséhez és a belső komfortérzet optimalizálásához. Mérik a levegő, a víz és a fűtőközegek hőmérsékletét a kazánokban, hűtőberendezésekben, légcsatornákban és a helyiségekben. Ezek az adatok alapján a vezérlőrendszerek pontosan szabályozzák a fűtést, hűtést és a légáramlást, minimalizálva az energiaveszteséget és fenntartva az optimális belső klímát. A PT100-ak hosszú távú stabilitása különösen előnyös ezekben az alkalmazásokban, ahol az érzékelők gyakran nehezen hozzáférhető helyeken vannak telepítve.

Laboratóriumi és kutatási alkalmazások

A kutatási és fejlesztési (K+F) laboratóriumokban a PT100 érzékelők a precíziós mérések és a kísérleti beállítások alapvető eszközei. A kémiai, biológiai és fizikai kutatások során gyakran van szükség rendkívül pontos és stabil hőmérséklet-ellenőrzésre. A PT100-ak megbízhatóan alkalmazhatók titrálások, kalibrálások, anyagtudományi vizsgálatok és mintavételezési folyamatok során. A 4 vezetékes bekötésű, nagy pontosságú PT100 érzékelők ideálisak a referenciamérésekhez és a tudományos publikációkban is elfogadott adatokat szolgáltatnak. A kriogén alkalmazásoktól a magas hőmérsékletű kemencékig széles skálán mozognak a laboratóriumi felhasználási területek.

Környezetvédelem és meteorológia

A környezetvédelemben és a meteorológiában a PT100 hőmérséklet-érzékelők a környezeti adatok gyűjtésének kulcsfontosságú eszközei. Mérik a levegő, a talaj és a víz hőmérsékletét a meteorológiai állomásokon, vízminőség-ellenőrző rendszerekben és ökológiai monitoring projektekben. A hosszú távú stabilitás és a széles hőmérséklet-tartomány lehetővé teszi, hogy az érzékelők megbízható adatokat szolgáltassanak a klímaváltozás, a környezeti szennyezés és az ökoszisztémák állapotának elemzéséhez. A robusztus, időjárásálló tokozású PT100 érzékelők képesek ellenállni a kültéri környezeti hatásoknak, biztosítva a folyamatos adatgyűjtést.

Fémmegmunkálás és hőkezelés

A fémmegmunkálásban és hőkezelésben a PT100 érzékelők elengedhetetlenek a fémek mechanikai tulajdonságainak optimalizálásához. A kemencékben, ahol edzés, lágyítás vagy normalizálás történik, a hőmérséklet precíz szabályozása kulcsfontosságú a kívánt mikroszerkezet és keménység eléréséhez. A PT100-ak segítségével pontosan lehet követni a hőmérséklet-profilokat, biztosítva a homogén hőeloszlást és a termékminőséget. A kohászatban az olvadékok vagy a félkész termékek hőmérsékletének monitorozására is alkalmazzák őket, hozzájárulva a gyártási folyamatok hatékonyságához és a selejtarány csökkentéséhez.

Műanyagipar

A műanyagiparban a PT100 hőmérséklet-érzékelők kulcsszerepet játszanak az extruderek, fröccsöntő gépek és formázó berendezések hőmérsékletének szabályozásában. A polimerek feldolgozása során a hőmérséklet-profil rendkívül érzékeny, és a legkisebb eltérés is befolyásolhatja a végtermék minőségét, fizikai tulajdonságait és esztétikáját. A PT100-ak biztosítják a pontos hőmérséklet-adatokat az olvadékzónákban, a szerszámokban és a hűtőrendszerekben, garantálva a konzisztens termékminőséget és a hatékony gyártást. A speciális, kopásálló és gyors válaszidejű PT100 érzékelők optimalizálják a műanyagfeldolgozási folyamatokat.

Telepítési szempontok és gyakorlati tanácsok

A PT100 hőmérséklet-érzékelő kiváló pontossága és megbízhatósága csak akkor érvényesül teljes mértékben, ha a telepítés során betartják a megfelelő elveket és gyakorlati tanácsokat. A helytelen telepítés jelentős mérési hibákat okozhat, rontva a rendszer teljesítményét és megbízhatóságát.

A helyes elhelyezés az egyik legkritikusabb tényező. Az érzékelőt olyan pontra kell telepíteni, amely valóban reprezentálja a mérendő közeg vagy felület hőmérsékletét. Kerülni kell a hőmérsékleti gradienssel vagy áramlási zavarokkal jellemezhető területeket. Folyadékokban vagy gázokban történő mérés esetén az érzékelő merülő részének elegendő hosszúnak kell lennie ahhoz, hogy a védőhüvely ne vezesse el a hőt a környezetbe, ami hibás, alacsonyabb értéket eredményezne (hőelvezetés).

A hőátadás optimalizálása érdekében gondoskodni kell a jó termikus érintkezésről. Folyadékokba merülő szondák esetén a folyadék áramlása segíti a hőátadást, de álló közegben is elegendő merülési mélységet kell biztosítani. Felületi érzékelők esetében a felületnek tisztának és simának kell lennie, és hővezető paszta használata javasolt a légzárványok kiküszöbölésére, maximalizálva az érintkezési felületet. A védőhüvely anyagának kiválasztása is befolyásolja a hőátadást és a válaszidőt; vékonyabb falú hüvelyek gyorsabb, de sérülékenyebb érzékelőt eredményeznek.

A mechanikai védelem elengedhetetlen, különösen ipari környezetben. Az érzékelőt úgy kell rögzíteni, hogy ellenálljon a rezgéseknek, ütéseknek és a környezeti hatásoknak. A védőhüvelynek meg kell felelnie a közeg nyomásának és kémiai agresszivitásának. Csővezetékekbe történő beépítés esetén hőmérő zsebet (thermowell) érdemes használni, amely lehetővé teszi az érzékelő cseréjét a folyamat leállítása vagy a nyomás megszüntetése nélkül, miközben mechanikai védelmet is biztosít.

Az elektromos zaj és interferencia minimalizálása kulcsfontosságú a pontos méréshez. A PT100 érzékelők kisfeszültségű jeleket generálnak, amelyek érzékenyek az elektromágneses interferenciára (EMI) és a rádiófrekvenciás interferenciára (RFI). Ezért árnyékolt kábelek használata javasolt, és a kábeleket távol kell vezetni a nagyfeszültségű tápkábelektől, motoroktól és más zajforrásoktól. A kábelek földelése szintén segíthet a zaj elvezetésében és a mérési stabilitás növelésében.

A kábelezés során figyelembe kell venni a vezetékhosszt és a keresztmetszetet. Bár a 3 és 4 vezetékes bekötés kompenzálja a vezetékellenállást, a túl hosszú vagy túl vékony vezetékek kapacitív és induktív hatásai mégis befolyásolhatják a jelet. Mindig a gyártó által ajánlott kábel specifikációkat kell követni, és minimalizálni kell a kábelek hosszát, ahol ez lehetséges. A csatlakozásoknak tisztáknak és szilárdaknak kell lenniük, hogy elkerüljék az érintkezési ellenállást és az oxidációt.

Végül, a mérőátalakítók és a jelfeldolgozás is kritikus szerepet játszik. A PT100 jele egy ellenállásváltozás, amelyet egy mérőátalakító alakít át szabványos analóg (pl. 4-20 mA) vagy digitális (pl. Modbus) jellé, amelyet a vezérlőrendszer feldolgozhat. A mérőátalakítónak magas pontosságú és jó zajszűrő tulajdonságokkal kell rendelkeznie. A megfelelő konfiguráció és kalibráció elengedhetetlen a teljes mérési lánc pontosságának biztosításához. Sok modern átalakító rendelkezik diagnosztikai funkciókkal is, amelyek segítenek a hibák azonosításában.

Gyakori hibák és hibakeresés a PT100 érzékelőkkel

Bár a PT100 hőmérséklet-érzékelők rendkívül megbízhatóak, mint minden mérőeszköz, hajlamosak lehetnek hibákra, amelyek pontatlan mérésekhez vagy teljes rendszerleálláshoz vezethetnek. A hibák gyors azonosítása és elhárítása kulcsfontosságú az ipari folyamatok folytonosságának és hatékonyságának fenntartásához. Íme a leggyakoribb hibák és a hozzájuk tartozó hibakeresési lépések:

Nyitott áramkör (szakadás)

A nyitott áramkör az egyik leggyakoribb hiba, ami azt jelenti, hogy az érzékelőben vagy a csatlakozó vezetékekben megszakad az elektromos áramkör. Ez általában extrém magas ellenállást vagy végtelen ellenállást eredményez, amit a mérőműszer gyakran “nyitott” vagy “túl tartomány” hibaként jelez.

• Okai: Érzékelő elem törése, kábel szakadása, laza vagy korrodált csatlakozás a sorkapocsban vagy a csatlakozófejben.
• Hibakeresés:
  1. Ellenőrizze az érzékelő és a mérőműszer közötti teljes kábelezést vizuálisan.
  2. Mérje meg az ellenállást az érzékelő kivezetésein közvetlenül, egy multiméter segítségével. Ha végtelen ellenállást kap, az érzékelő hibás.
  3. Ha az érzékelő jó, mérje meg az ellenállást a kábel végén, a mérőműszernél. Ha itt szakadást talál, a kábel hibás.
  4. Vizsgálja meg a csatlakozásokat, húzza meg a laza csavarokat, tisztítsa meg a korrodált érintkezőket.

Rövidzárlat

A rövidzárlat akkor következik be, ha két vagy több vezeték érintkezik egymással, vagy az érzékelő elem rövidre záródik. Ez alacsony ellenállást eredményez, ami a mérőműszeren extrém alacsony vagy negatív hőmérsékletet jelezhet.

• Okai: Kábel szigetelésének sérülése, nedvesség behatolása a védőhüvelybe vagy a csatlakozófejbe, gyártási hiba az érzékelő elemen belül.
• Hibakeresés:
  1. Ellenőrizze a kábelezést és a csatlakozásokat, keresse a sérült szigetelést vagy a nedvességet.
  2. Mérje meg az ellenállást az érzékelő kivezetésein. Ha az ellenállás jelentősen alacsonyabb a vártnál (pl. 0°C-on jóval kevesebb, mint 100 Ohm), az érzékelő vagy a csatlakozófejben lévő huzalok rövidre záródtak.
  3. Használjon megohmmétert a szigetelési ellenállás mérésére a vezetékek és a védőhüvely között, ami segíthet azonosítani a szigetelési hibákat.

Szennyeződés és korrózió

A szennyeződés vagy korrózió az érzékelő felületén vagy a csatlakozásokon szintén hibás mérésekhez vezethet.

• Okai: A mérőközegből származó lerakódások, kémiai reakciók a védőhüvely anyagával, oxidáció a csatlakozó pontokon.
• Hibakeresés:
  1. Ellenőrizze az érzékelő védőhüvelyét. Ha szennyeződés vagy lerakódás van rajta, tisztítsa meg, ha lehetséges, vagy cserélje ki.
  2. Vizsgálja meg a csatlakozófejet és a sorkapcsokat korrózió szempontjából. Tisztítsa meg vagy cserélje ki a korrodált alkatrészeket.
  3. A szennyeződés akadályozza a hőátadást, ami lassabb válaszidőt és pontatlanabb mérést eredményez.

Mechanikai sérülés

Fizikai behatások, mint például ütés, hajlítás vagy túlzott rezgés, károsíthatják az érzékelő elemet vagy a védőhüvelyt.

• Okai: Szállítási sérülés, helytelen telepítés, üzem közbeni mechanikai stressz.
• Hibakeresés:
  1. Vizsgálja meg az érzékelőt látható sérülések, deformációk vagy repedések szempontjából.
  2. Ha a védőhüvely sérült, nedvesség vagy szennyeződés juthat be, ami rövidzárlatot vagy szakadást okozhat.
  3. Sérült érzékelő esetén a csere a legbiztonságosabb megoldás.

Telepítési hibák

A nem megfelelő telepítés, mint például a nem elegendő merülési mélység vagy a hőelvezetés, jelentős hibákat okozhat anélkül, hogy maga az érzékelő hibás lenne.

• Okai: Túl rövid érzékelő, rossz elhelyezés, hőhíd.
• Hibakeresés:
  1. Ellenőrizze a telepítési útmutatót és a beépítési rajzokat. Győződjön meg róla, hogy az érzékelő elegendő mélységben merül a közegbe.
  2. Vizsgálja meg, hogy van-e hőelvezetés a védőhüvelyen keresztül a környezetbe. Szükség esetén szigetelje a védőhüvely külső részét, vagy használjon hosszabb érzékelőt.
  3. Gondoskodjon a jó hővezetésről az érzékelő és a mérendő közeg között (pl. hővezető paszta felületi mérésnél).

Mérőműszer hibája

Nem mindig az érzékelő a hibás. A mérőműszer, a mérőátalakító vagy a vezérlőrendszer is okozhat pontatlan méréseket.

• Okai: Kalibrálatlan műszer, belső hiba, tápegység probléma, szoftveres hiba.
• Hibakeresés:
  1. Tesztelje a mérőműszert egy ismert, megbízható ellenállással (precíziós ellenállás dekád).
  2. Ellenőrizze a mérőműszer kalibrálását.
  3. Ha lehetséges, cserélje ki a mérőműszert egy ismertan jól működőre, és ellenőrizze, hogy a probléma továbbra is fennáll-e.

A rendszeres karbantartás, vizuális ellenőrzés és a kalibrálás elengedhetetlen a PT100 érzékelők hosszú távú, megbízható működéséhez. A diagnosztikai eszközök és a gyártó által biztosított hibakódok értelmezése nagyban megkönnyítheti a hibakeresést.

A jövő trendjei és fejlesztések a hőmérsékletmérésben

A technológiai fejlődés nem áll meg a hőmérsékletmérés területén sem. Bár a PT100 érzékelők alapvető működési elve évtizedek óta változatlan, a környező technológiák és az ipari igények folyamatosan alakítják a jövő hőmérsékletmérő rendszereit. Az innovációk célja a még nagyobb pontosság, a jobb integrálhatóság, a fokozott megbízhatóság és az alacsonyabb üzemeltetési költségek elérése.

Az egyik legjelentősebb trend a vezeték nélküli érzékelők térnyerése. A kábelezés költséges és időigényes lehet, különösen nagy vagy nehezen hozzáférhető ipari létesítményekben. A vezeték nélküli PT100 érzékelők, amelyek Bluetooth, Wi-Fi, LoRaWAN vagy más rádiófrekvenciás technológiákat használnak, lehetővé teszik a rugalmas telepítést, csökkentik a telepítési költségeket és leegyszerűsítik a karbantartást. Ezek az érzékelők akkumulátorral működnek, és gyakran alacsony fogyasztású protokollokat használnak a hosszú élettartam érdekében. A vezeték nélküli technológia különösen előnyös a mobil berendezésekben vagy azokon a területeken, ahol a kábelek telepítése nem praktikus vagy veszélyes.

Az Ipar 4.0 és az IoT (Internet of Things) integráció alapjaiban változtatja meg az ipari folyamatok felügyeletét. A PT100 érzékelők egyre inkább hálózatba kapcsolt rendszerek részévé válnak, ahol az adatok valós időben gyűlnek, elemzésre kerülnek, és hozzáférhetők a felhőalapú platformokon keresztül. Ez lehetővé teszi a prediktív karbantartást, az energiafogyasztás optimalizálását, a folyamatok távoli felügyeletét és az automatizált döntéshozatalt. A PT100 érzékelők digitális interfésszel (pl. Modbus, IO-Link) való felszerelése megkönnyíti az integrációt ezekbe a modern rendszerekbe, és a mérési adatokhoz további metaadatokat (pl. érzékelő azonosító, kalibrációs állapot) is csatolhatnak.

A miniaturizálás egy másik fontos fejlesztési irány. A kisebb méretű PT100 érzékelők lehetővé teszik a hőmérsékletmérést olyan helyeken, ahol korábban ez nem volt lehetséges, például kis alkatrészeken, mikroszkopikus folyamatokban vagy beágyazott rendszerekben. A vékonyrétegű technológia és az MEMS (Micro-Electro-Mechanical Systems) alapú gyártási eljárások lehetővé teszik az érzékelők méretének csökkentését, miközben fenntartják a magas pontosságot és a gyors válaszidőt. Ezek a miniatűr érzékelők új lehetőségeket nyitnak meg az orvosi diagnosztikában, a viselhető eszközökben és a fejlett robotikában.

A öndiagnosztika és a prediktív karbantartás képességei egyre inkább beépülnek a PT100 rendszerekbe. Az intelligens érzékelők képesek monitorozni saját állapotukat, felismerni a potenciális hibákat (pl. drift, szakadás, rövidzárlat) és riasztást küldeni, mielőtt komoly problémák merülnének fel. Ez csökkenti a nem tervezett leállásokat, optimalizálja a karbantartási ütemterveket és növeli a rendszer általános megbízhatóságát. A beépített öndiagnosztikai funkciók, mint például a belső referenciaellenállások ellenőrzése, vagy a vezetékellenállás folyamatos felügyelete, hozzájárulnak a mérési adatok integritásának fenntartásához.

Végül, az új anyagok és technológiák kutatása folyamatosan zajlik a hőmérsékletmérés területén. Bár a platina továbbra is a standard marad a PT100 esetében, a magasabb hőmérsékletre vagy extrém környezetre tervezett érzékelőkben új ötvözetek vagy kerámia alapú anyagok kerülhetnek előtérbe. A száloptikás hőmérséklet-érzékelők (pl. optikai szálakon alapuló Bragg-rácsos érzékelők) szintén fejlődnek, és ígéretes alternatívát jelenthetnek elektromágneses interferencia-érzékeny környezetekben vagy hosszú távú, elosztott méréseknél. Ezek a fejlesztések tovább bővítik a hőmérsékletmérés lehetőségeit, és még pontosabb, megbízhatóbb és sokoldalúbb megoldásokat kínálnak az ipar és a kutatás számára.
