A modern belső égésű motorok komplex rendszerek, ahol az egyes alkatrészek precíz együttműködése alapvető fontosságú a hatékony és megbízható működéshez. Ezen összetett gépezet egyik kulcsfontosságú, mégis gyakran alábecsült eleme a vezérműtengely jeladó. Ez a kis, de rendkívül fontos szenzor felelős a motorvezérlő egység (ECU) számára történő folyamatos információáramlásért a vezérműtengely pontos pozíciójáról és fordulatszámáról. Enélkül a precíz adat nélkül a motor nem lenne képes optimálisan időzíteni az üzemanyag-befecskendezést, a gyújtást, sőt, még a változó szelepvezérlést sem.
A vezérműtengely jeladó nem csupán egy egyszerű alkatrész a motorházban, hanem egy intelligens szenzor, amelynek adataira támaszkodva az ECU valós idejű döntéseket hoz a motor működésével kapcsolatban. Gondoljunk rá úgy, mint a motor “szemére”, amely folyamatosan figyeli a szelepek nyitásának és zárásának ütemét, biztosítva ezzel a tökéletes összhangot a főtengely mozgásával. Ez a szinkronizáció elengedhetetlen a motor sima járásához, az optimális teljesítményhez, az alacsony üzemanyag-fogyasztáshoz és a minimális károsanyag-kibocsátáshoz.
Ahhoz, hogy megértsük a vezérműtengely jeladó valódi jelentőségét, mélyebbre kell ásnunk a modern motorok működési elvében, és abban, hogy miként illeszkedik ez a szenzor a teljes vezérlési láncba. A következőkben részletesen bemutatjuk a jeladó működési elvét, típusait, a motorvezérlésben betöltött szerepét, a gyakori hibákat és azok diagnosztizálását, valamint azt, hogy miként járul hozzá a mai járművek hatékonyságához és környezetbarát működéséhez.
A vezérműtengely és a motor működésének alapjai
Mielőtt rátérnénk a jeladó részleteire, érdemes röviden áttekinteni a vezérműtengely funkcióját a motorban. A belső égésű motorok alapvető működése a négy ütemen alapul: szívás, sűrítés, égés (munka) és kipufogás. Ezek az ütemek a dugattyúk mozgásával és a szelepek nyitásával, illetve zárásával valósulnak meg.
A vezérműtengely feladata pontosan ezeknek a szelepeknek a megfelelő időben történő nyitása és zárása. A tengelyen elhelyezkedő bütykök, vagy más néven vezérműbütykök, forgásuk során mozgatják a szelepemelőket, amelyek aztán működtetik a szelepeket. Minden egyes hengerhez tartozik egy szívó- és egy kipufogószelep (vagy több), és ezeket a szelepeket a vezérműtengely bütykei nyitják és zárják a motor fordulatszámával szinkronban.
A vezérműtengely a főtengelyről kapja a meghajtást, általában egy vezérműszíj vagy vezérműlánc segítségével. Fontos megjegyezni, hogy a vezérműtengely fordulatszáma mindig fele a főtengely fordulatszámának. Ennek oka, hogy egy négyütemű motornál a főtengely két fordulatot tesz meg, miközben a vezérműtengely csak egyet, hogy minden hengerben lezajlódjon a teljes négy ütemciklus.
A szelepek nyitásának és zárásának pontos időzítése kritikus a motor hatékony működéséhez. Ha a szelepek túl korán vagy túl későn nyitnak, az üzemanyag-levegő keverék nem jut be optimálisan a hengerbe, vagy az égéstermékek nem távoznak megfelelően. Ez teljesítménycsökkenést, megnövekedett üzemanyag-fogyasztást és magasabb károsanyag-kibocsátást eredményez. A vezérműtengely jeladó pontosan ebben a precíz időzítésben játszik kulcsszerepet, biztosítva az ECU számára a szükséges információt a szelepek aktuális pozíciójáról.
A vezérműtengely jeladó működési elve
A vezérműtengely jeladó, angolul Camshaft Position Sensor (CMP), egy olyan eszköz, amely a vezérműtengely szöghelyzetét és fordulatszámát érzékeli, majd ezt az információt elektromos jel formájában továbbítja az ECU-nak. A jeladó elhelyezkedése motoronként változhat, de jellemzően a vezérműtengely valamelyik végén vagy a vezérműház közelében található, ahol egy speciális “jeladó gyűrűvel” vagy “jeladó fogaskerékkel” lép interakcióba.
Három fő típusa létezik a vezérműtengely jeladóknak, amelyek különböző fizikai elveken alapulnak:
- Hall-effektus jeladók: Ezek a legelterjedtebb típusok. Egy Hall-effektus szenzor egy félvezető lapkából áll, amelyen áram folyik keresztül. Amikor egy mágneses tér áthalad a lapkán, feszültségkülönbség (Hall-feszültség) keletkezik. A vezérműtengelyre szerelt jeladó gyűrűn stratégiailag elhelyezett fém fogak vagy mágneses pontok találhatók. Ahogy a gyűrű forog, a fogak áthaladnak a Hall-szenzor és egy állandó mágnes közötti résen. Minden egyes fog áthaladásakor a mágneses tér megváltozik, ami a Hall-szenzor kimeneti feszültségének impulzusszerű változását okozza. Ez egy digitális, négyszöghullámú jelet generál, ahol a jeladó gyűrű fogai közötti rések és a fogak maguk a jeladó be- és kikapcsolását jelölik. Az ECU ebből a jelből képes meghatározni a vezérműtengely pontos szöghelyzetét és fordulatszámát.
- Induktív jeladók: Ezek a szenzorok egy tekercsből állnak, amely egy állandó mágnes körül van elhelyezve. A vezérműtengelyen lévő jeladó tárcsa vagy fogaskerék fogai, amikor áthaladnak a szenzor mágneses terén, megváltoztatják a mágneses fluxust. Ez a változás feszültséget indukál a tekercsben, ami egy szinuszos vagy közel szinuszos AC jelet generál. Az indukált feszültség amplitúdója és frekvenciája arányos a vezérműtengely fordulatszámával. Az ECU a jel frekvenciájából és alakjából számítja ki a pozíciót. Az induktív jeladók általában kétvezetékesek, míg a Hall-effektus jeladók háromvezetékesek (tápfeszültség, test, jelkimenet).
- Optikai jeladók: Bár ritkábban alkalmazzák őket az autókban a szennyeződésekkel szembeni érzékenységük miatt, az optikai jeladók is léteznek. Ezek egy fénysugár és egy fotodetektor segítségével működnek. A vezérműtengelyre szerelt tárcsa, amelyen rések vagy lyukak vannak, megszakítja vagy átengedi a fénysugarat, ezzel digitális jelet generálva. Az ECU ebből a jelből olvassa ki a pozíciót.
A jeladó gyűrű, amelyre a szenzor “rátekint”, kulcsfontosságú. Ennek a gyűrűnek speciális kialakítása van, gyakran egy hiányzó foggal vagy egy eltérő méretű foggal, ami egy referencia pontot biztosít az ECU számára. Ez a referencia pont teszi lehetővé, hogy az ECU ne csak a fordulatszámot, hanem a vezérműtengely abszolút pozícióját is meghatározza, ami elengedhetetlen a hengerazonosításhoz és a befecskendezési, illetve gyújtási sorrend pontos beállításához.
„A vezérműtengely jeladó nem csupán egy fordulatszám-mérő, hanem egy precíziós pozícióérzékelő, amely lehetővé teszi a motorvezérlő egység számára, hogy a szelepek mozgását mikroszekundumos pontossággal szinkronizálja a dugattyúk mozgásával.”
Az ECU fogadja ezeket az elektromos jeleket, és a beprogramozott algoritmusok alapján feldolgozza őket. Ezt követően összeveti a vezérműtengely jeladótól kapott információkat a főtengely jeladótól (CKP) érkező adatokkal. A két szenzor együttesen szolgáltatja a motorvezérléshez szükséges legfontosabb időzítési információkat.
Miért létfontosságú a vezérműtengely pozíciójának ismerete?
A vezérműtengely jeladótól érkező adatok nélkülözhetetlenek a modern motorok számos alapvető funkciójához. Ezek az információk teszik lehetővé az ECU számára, hogy valós időben optimalizálja a motor működését.
Szelepvezérlés és hengerazonosítás
A vezérműtengely jeladó elsődleges feladata a szelepek pontos nyitásának és zárásának felügyelete. Az ECU-nak tudnia kell, hogy a vezérműtengely éppen milyen pozícióban van ahhoz, hogy meghatározza, melyik hengerben zajlik a szívó, sűrítési, égési vagy kipufogási ütem. Ez a hengerazonosítás alapvető a szekvenciális üzemanyag-befecskendezéshez és a hengerenkénti gyújtásvezérléshez.
Egy modern motorban minden henger külön-külön befecskendezővel és gyújtógyertyával rendelkezik. Az ECU pontosan tudja, melyik dugattyú hol tart a főtengely jeladótól kapott információk alapján, de a vezérműtengely jeladó adja meg, hogy melyik henger van az égési ütem elején, és mikor kell befecskendezni az üzemanyagot, illetve mikor kell gyújtani. Ez a szinkronizáció biztosítja, hogy az üzemanyag a megfelelő pillanatban jusson be a hengerbe, és a gyújtószikra is a legideálisabb időben gyújtsa be a keveréket.
Üzemanyag-befecskendezés időzítése
A szekvenciális üzemanyag-befecskendezés az, ahol az ECU minden egyes hengerbe külön-külön, a megfelelő ütemben fecskendezi be az üzemanyagot. Ehhez elengedhetetlen a vezérműtengely pontos pozíciójának ismerete. Ha a vezérműtengely jeladó meghibásodik, az ECU elveszíti ezt az információt, és gyakran átvált egy kevésbé hatékony, „group-fire” vagy „bank-fire” befecskendezési módra, ahol az üzemanyagot egyszerre több hengerbe, vagy akár az összes hengerbe befecskendezik, ami jelentősen növeli az üzemanyag-fogyasztást és a károsanyag-kibocsátást.
A precíz befecskendezési időzítés nemcsak az üzemanyag-fogyasztás és a károsanyag-kibocsátás szempontjából fontos, hanem a motor teljesítménye és sima járása szempontjából is. A rosszul időzített befecskendezés egyenetlen járást, rángatást és teljesítménycsökkenést okozhat.
Gyújtás időzítése
Hasonlóan az üzemanyag-befecskendezéshez, a gyújtás időzítése is a vezérműtengely jeladó adatai alapján történik. Az ECU a vezérműtengely pozícióját és a főtengely pozícióját összevetve határozza meg, hogy mikor kell a gyújtószikrát adni az adott hengerben lévő üzemanyag-levegő keverék begyújtásához. A gyújtásnak pontosan a megfelelő pillanatban kell bekövetkeznie ahhoz, hogy a maximális teljesítményt és hatékonyságot érjük el az égés során.
A túl korai vagy túl késői gyújtás kopogást (detonációt) vagy égési kimaradást (misfire) okozhat, ami károsíthatja a motort, csökkenti a teljesítményt és növeli a károsanyag-kibocsátást. A vezérműtengely jeladó nélkül az ECU nem tudja pontosan, melyik hengerben kell gyújtani, ami súlyos motorproblémákhoz vezethet.
Változó szelepvezérlés (VVT) rendszerekben betöltött szerepe
A modern motorok jelentős része változó szelepvezérlési (VVT) rendszerekkel van felszerelve, mint például a Toyota VVT-i, a BMW VANOS, a Honda VTEC vagy a Volkswagen VVT. Ezek a rendszerek lehetővé teszik a szelepnyitási idők és/vagy a szelepemelés mértékének dinamikus változtatását a motor fordulatszámától és terhelésétől függően.
A VVT rendszerek célja a motor hatékonyságának növelése széles fordulatszám-tartományban. Alacsony fordulatszámon például a szelepeket úgy állítják be, hogy jobb legyen a nyomaték, míg magas fordulatszámon a teljesítmény optimalizálása a cél. A vezérműtengely jeladó elengedhetetlen ezeknek a rendszereknek a működéséhez, mivel folyamatosan monitorozza a vezérműtengely aktuális pozícióját a kívánt (ECU által beállított) pozícióhoz képest. Az ECU visszacsatolásként használja ezt az információt, hogy finomhangolja a vezérműtengely állítását hidraulikus vagy elektromos működtetők segítségével.
Ha a vezérműtengely jeladó hibás, a VVT rendszer nem tud megfelelően működni, ami rontja a motor teljesítményét, növeli az üzemanyag-fogyasztást és gyakran a motorhiba lámpa kigyulladásához vezet.
Motorindítási folyamat
A vezérműtengely jeladó kritikus szerepet játszik a motor indítási folyamatában is. Amikor a vezető elfordítja a kulcsot, az önindító megforgatja a főtengelyt és a vezérműtengelyt. Az ECU a főtengely és a vezérműtengely jeladóktól érkező jelek alapján azonosítja a motor pontos pozícióját, és eldönti, melyik hengerben kell először befecskendezni az üzemanyagot és gyújtani a szikrát a motor beindításához.
Ha a vezérműtengely jeladó hibás, az ECU nem kapja meg a szükséges információt a hengerazonosításhoz, ami nehézkes indításhoz vagy akár a motor be sem indulásához vezethet. Bizonyos esetekben a motor beindulhat, de csak hosszú ideig tartó indítózás után, vagy csak késleltetett üzemanyag-befecskendezéssel.

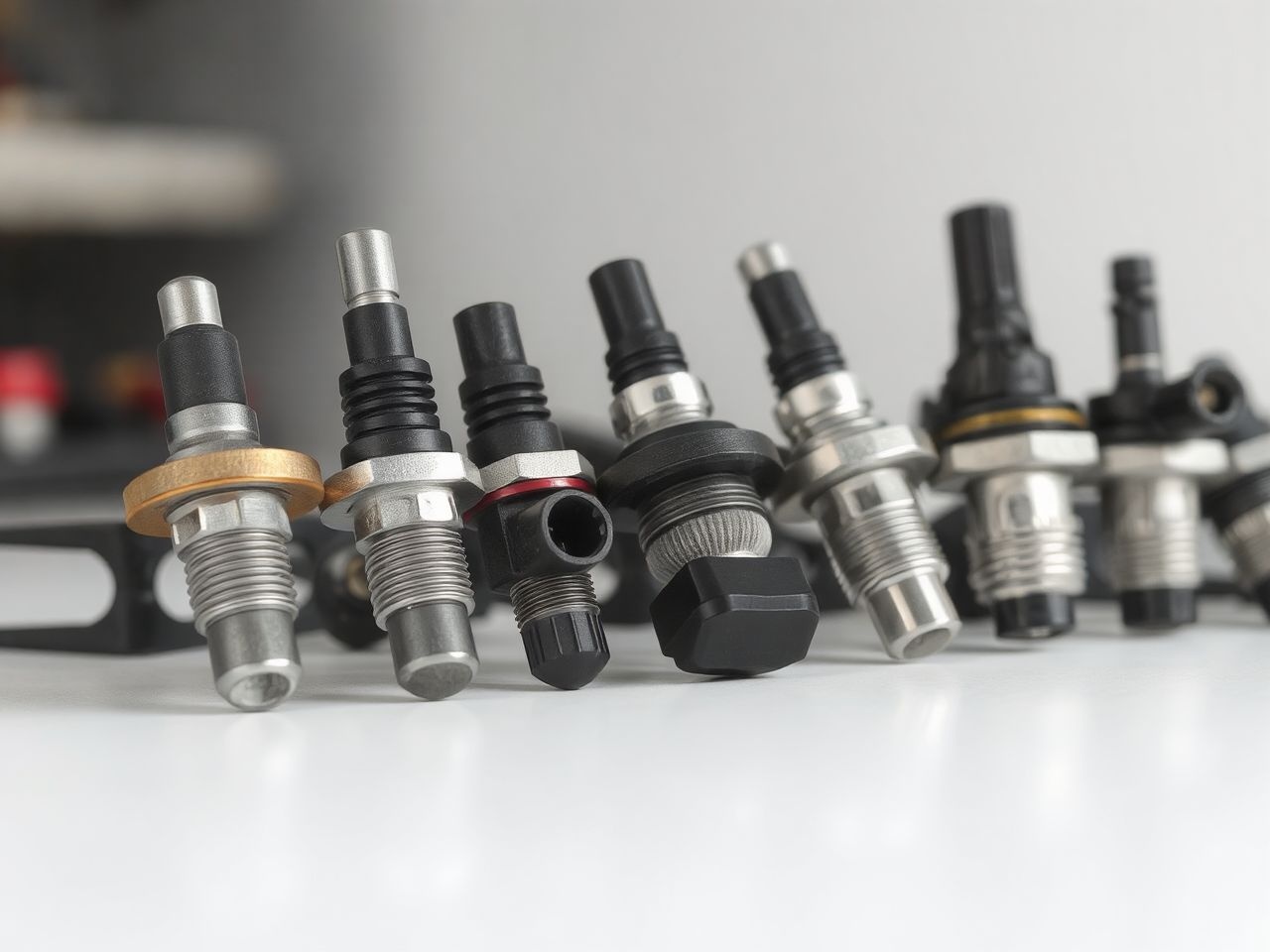

A vezérműtengely jeladó típusai részletesebben
Ahogy korábban említettük, a két leggyakoribb típus a Hall-effektus és az induktív jeladó. Ezek részletesebb megértése segíthet a hibadiagnosztikában és a működés megértésében.
Hall-effektus jeladók
A Hall-effektus jeladók digitális kimenettel rendelkeznek, ami azt jelenti, hogy a jelük tiszta négyszöghullám formájában jelenik meg (0V vagy tápfeszültség). Ez a digitális jel könnyen feldolgozható az ECU számára, és kevésbé érzékeny az elektromos zajra, mint az analóg jelek.
- Működési elv: Egy félvezető lapka, egy állandó mágnes és egy jeladó gyűrű (ún. “trigger wheel”) alkotja. A jeladó gyűrűn fém fogak vagy mágneses pontok vannak. Ahogy a gyűrű forog, a fogak áthaladnak a mágneses mezőn, ami megváltoztatja a Hall-szenzor kimeneti feszültségét. Amikor egy fog a szenzor előtt van, a mágneses tér koncentrálódik, és a szenzor jelet ad. Amikor a fog elhagyja a szenzort, a mágneses tér gyengül, és a szenzor jele eltűnik.
- Előnyök: Digitális jel, ami pontos és stabil. Nem igényel minimális fordulatszámot a jel generálásához, így már az indítózás pillanatában is megbízható adatot szolgáltat. Kevésbé érzékeny a zajra.
- Hátrányok: Általában három vezetéket igényelnek (tápfeszültség, test, jelkimenet), ami bonyolultabb bekötést jelenthet. Érzékenyebbek lehetnek a tápfeszültség ingadozására.
A Hall-effektus jeladók kiválóan alkalmasak a modern, precíz motorvezérlő rendszerekhez, ahol a pontos hengerazonosítás és időzítés kulcsfontosságú. A digitális jel könnyen dekódolható az ECU számára, ami gyors és megbízható adatfeldolgozást tesz lehetővé.
Induktív jeladók
Az induktív jeladók analóg kimenettel rendelkeznek, ami egy szinuszos AC jel. A jel frekvenciája és amplitúdója a vezérműtengely fordulatszámával együtt változik.
- Működési elv: Egy tekercsből és egy állandó mágnesből állnak. A vezérműtengelyre szerelt ferromágneses jeladó tárcsa (fogaskerék) fogai, amikor áthaladnak a mágneses mezőn, megváltoztatják a mágneses fluxust. Ez a változás feszültséget indukál a tekercsben. Minél gyorsabban forog a tárcsa, annál nagyobb a frekvencia és az amplitúdó.
- Előnyök: Egyszerűbb felépítés, gyakran csak két vezetéket igényelnek (nincs szükség külön tápfeszültségre, mivel a jelet maga generálja). Robusztusak és megbízhatóak.
- Hátrányok: Analóg jelük érzékenyebb az elektromos zajra. A jel erőssége a fordulatszámtól függ, így nagyon alacsony fordulatszámon (pl. indítózáskor) a jel gyengébb lehet, és az ECU-nak nehezebb lehet dekódolni. Az ECU-nak a szinuszos jelet digitális jellé kell alakítania a feldolgozáshoz.
Bár az induktív jeladók egyszerűbbek, a modern motorok egyre inkább a Hall-effektus jeladókat preferálják a digitális kimenetük és a pontosabb, stabilabb jelük miatt, különösen a VVT rendszerekkel és a közvetlen befecskendezéssel.
Összefüggés más motorvezérlő rendszerekkel
A vezérműtengely jeladó soha nem működik elszigetelten. Része egy komplex hálózatnak, ahol az információk folyamatosan áramlanak a különböző szenzorok és az ECU között. A legfontosabb “partnere” a főtengely jeladó (CKP).
Főtengely jeladóval való szinkronizáció
A főtengely jeladó a főtengely fordulatszámát és szöghelyzetét méri. Ez a szenzor adja az elsődleges információt a motor fordulatszámáról és a dugattyúk aktuális pozíciójáról (például a felső holtpontról). Azonban önmagában a főtengely jeladó nem tudja megmondani az ECU-nak, hogy egy adott hengerben éppen szívás, sűrítés, égés vagy kipufogás zajlik. A főtengely két fordulatot tesz meg egy teljes négyütemű ciklus alatt, és mindkét fordulatban van egy felső holtpont. A főtengely jeladó nem tudja megkülönböztetni a sűrítési ütem felső holtpontját a kipufogási ütem felső holtpontjától.
Itt jön be a képbe a vezérműtengely jeladó. A vezérműtengely, mivel fele fordulatszámmal forog, egy teljes ciklust tesz meg a főtengely két fordulata alatt. A vezérműtengely jeladó egyedi referencia pontja (a hiányzó fog vagy speciális profil) segítségével az ECU pontosan azonosítja, hogy melyik a sűrítési ütem felső holtpontja. Ez a két jeladó együttesen szolgáltatja azt az információt, amire az ECU-nak szüksége van a hengerazonosításhoz és a pontos befecskendezési, valamint gyújtási időzítéshez.
A két szenzor közötti szinkronizáció létfontosságú. Ha a jelek nincsenek szinkronban, vagy az egyik szenzor hibás, az ECU nem tudja pontosan meghatározni a motor állapotát, ami azonnali teljesítménycsökkenéshez, motorhiba lámpa kigyulladásához, vagy akár a motor leállásához vezet.
Más szenzorok adatai
Az ECU nem csak a vezérműtengely és főtengely jeladókra támaszkodik. Számos más szenzor adatait is figyelembe veszi, hogy a lehető legpontosabb döntéseket hozza meg:
- Lambdaszonda (oxigénszenzor): Méri a kipufogógáz oxigéntartalmát, visszajelzést adva az égés hatékonyságáról és az üzemanyag-levegő keverék arányáról.
- Légtömegmérő (MAF szenzor) vagy MAP szenzor (szívócsőnyomás érzékelő): Méri a motorba bejutó levegő mennyiségét, ami alapvető az üzemanyag-befecskendezés mennyiségének meghatározásához.
- Gázpedál pozíció érzékelő (TPS): Információt szolgáltat a vezető gyorsítási szándékáról.
- Hűtőfolyadék hőmérséklet érzékelő (ECT): Fontos a hidegindítási üzemmódokhoz és a motor hőmérsékletének felügyeletéhez.
Ezek az adatok mind hozzájárulnak ahhoz, hogy az ECU egy átfogó képet kapjon a motor aktuális működési állapotáról, és ennek megfelelően finomhangolja az üzemanyag-befecskendezést, a gyújtást, a szelepvezérlést és más paramétereket. A vezérműtengely jeladó adatai adják az alapvető időzítési keretet, amelybe a többi szenzor adatait beilleszti az ECU.
„A modern motorvezérlés egy kifinomult szimfónia, ahol a vezérműtengely jeladó a karmester jobb keze, biztosítva, hogy minden hangszer a megfelelő ütemben szólaljon meg.”
A vezérműtengely jeladó hibái és tünetei
Mint minden elektronikus vagy mechanikus alkatrész, a vezérműtengely jeladó is meghibásodhat. A hibák számos okra vezethetők vissza, és jellegzetes tünetekkel járnak, amelyek segíthetnek a diagnózisban.
Gyakori hibák
- Elektromos hiba: Ez a leggyakoribb. Magában foglalhatja a jeladó belső tekercsének szakadását (induktív szenzoroknál) vagy a Hall-elem meghibásodását (Hall-effektus szenzoroknál). A vezetékek sérülése, korróziója vagy rövidzárlata is ide tartozik. A csatlakozó érintkezőinek oxidációja szintén gyakori probléma.
- Mechanikai sérülés: A jeladó fizikailag megsérülhet ütközés, helytelen szerelés vagy a motor egyéb meghibásodása (pl. vezérműszíj szakadás, ami ütközést okozhat a szelepek és dugattyúk között) következtében. A jeladó gyűrű vagy tárcsa sérülése, deformációja is ide tartozik.
- Szennyeződés: Olajsár, fémreszelék vagy egyéb szennyeződések lerakódhatnak a jeladó érzékelő felületén, gátolva a pontos jel leadását. Ez különösen igaz az induktív és Hall-effektus szenzorokra, amelyeknek tiszta “látásra” van szükségük a jeladó gyűrűre.
- Hőmérsékleti ingadozások: A motorban uralkodó extrém hőmérsékleti viszonyok idővel károsíthatják a szenzor belső alkatrészeit, különösen az olcsóbb, gyengébb minőségű utángyártott alkatrészek esetében.
Jellemző tünetek
A vezérműtengely jeladó meghibásodása számos, gyakran egymással átfedő tünettel járhat, amelyek más motorproblémákra is utalhatnak. Ezért fontos a pontos diagnosztika.
- Nehéz indítás vagy nem indul a motor: Az egyik leggyakoribb tünet. Ha az ECU nem kap megbízható jelet a vezérműtengely pozíciójáról, nem tudja pontosan időzíteni a befecskendezést és a gyújtást, ami megakadályozza a motor beindulását. Előfordulhat, hogy a motor csak hosszú indítózás után, vagy egyáltalán nem indul be.
- Motor leáll menet közben: Ha a jeladó menet közben meghibásodik, az ECU elveszíti az információt, és biztonsági okokból leállíthatja a motort, hogy elkerülje a további károsodást.
- Teljesítménycsökkenés és egyenetlen járás: A hibás jeladó miatt a motorvezérlés nem optimális, ami rángatást, erőtlen gyorsulást, alapjárati ingadozást és általános teljesítménycsökkenést okoz. A VVT rendszerek sem működnek megfelelően, ami tovább rontja a helyzetet.
- Növekedett üzemanyag-fogyasztás: Ha az ECU átvált „group-fire” befecskendezésre, vagy egyszerűen nem tudja optimálisan időzíteni a befecskendezést, az üzemanyag-fogyasztás jelentősen megnőhet.
- Motorhiba lámpa (Check Engine Light) kigyulladása: A leggyakoribb és legnyilvánvalóbb jel. Az ECU érzékeli a jeladó hibáját, és a műszerfalon kigyújtja a sárga motorhiba lámpát.
- Hibakódok: A motorhiba lámpa kigyulladásával együtt az ECU tárol egy vagy több hibakódot a memóriájában. A vezérműtengely jeladóval kapcsolatos leggyakoribb hibakódok a P0340 (vezérműtengely pozíció érzékelő áramkör hibás), P0341 (vezérműtengely pozíció érzékelő áramkör tartomány/teljesítmény probléma), és más specifikus kódok, amelyek az adott motorra és a hiba jellegére vonatkoznak.
Fontos, hogy a tünetek észlelésekor mielőbb keressünk fel egy szakműhelyt, mivel a vezérműtengely jeladó hibája hosszú távon komolyabb motorproblémákhoz vezethet.
Diagnosztika és hibaelhárítás
A vezérműtengely jeladó hibájának diagnosztizálása precizitást igényel, mivel a tünetek más motorproblémákra is utalhatnak. A modern diagnosztikai eszközök és a szakértelem elengedhetetlen.
Hibakód olvasás
Az első és legfontosabb lépés a hibakódok kiolvasása egy OBD-II diagnosztikai szkennerrel. Ahogy már említettük, a P0340-es és P0341-es kódok egyértelműen a vezérműtengely jeladóra utalnak. Azonban más kódok is megjelenhetnek, amelyek közvetve kapcsolódnak a problémához (pl. égéskimaradás kódok).
A hibakódok mellett érdemes megnézni az “élő adatokat” is, azaz a szenzorok valós idejű értékeit. A vezérműtengely fordulatszámát és pozícióját is figyelni kell indítózás közben vagy járó motornál (ha beindul). Ha a vezérműtengely fordulatszám nulla, miközben a főtengely fordulatszám nem nulla (indítózáskor), az egyértelműen a vezérműtengely jeladó hibájára utalhat.
Vizuális ellenőrzés
A hibakódok kiolvasása után érdemes vizuálisan ellenőrizni a jeladót és annak környékét. Keresni kell a következőket:
- Sérült vezetékek vagy csatlakozók: A vezetékek szigetelése megsérülhet, ami rövidzárlatot vagy szakadást okozhat. A csatlakozó érintkezői korrodálódhatnak vagy meglazulhatnak.
- Olajszivárgás vagy szennyeződés: Az olajsár vagy egyéb szennyeződések befedhetik a szenzor érzékelő felületét, gátolva a jel leadását.
- Fizikai sérülés: Repedések, törések a szenzor házán vagy a jeladó gyűrűn.
- Helytelen rögzítés: A szenzor elmozdulhat a helyéről, ami pontatlan mérést eredményez.
Multiméteres és oszcilloszkópos vizsgálat
A vizuális ellenőrzés után az elektromos mérések következnek. Ehhez multiméterre és ideális esetben oszcilloszkópra van szükség.
- Tápfeszültség és test ellenőrzése (Hall-effektus szenzoroknál): Multiméterrel ellenőrizni kell, hogy a szenzor megkapja-e a megfelelő tápfeszültséget (általában 5V vagy 12V) és a testelése is rendben van-e.
- Ellenállásmérés (induktív szenzoroknál): Az induktív szenzorok tekercsének ellenállását lehet mérni multiméterrel. Az értéknek a gyártó által megadott tartományban kell lennie (általában néhány száz és néhány ezer ohm között). A szakadás (végtelen ellenállás) vagy a rövidzárlat (0 ohm) egyértelmű hibát jelez.
- Jel ellenőrzése oszcilloszkóppal: Ez a legpontosabb módszer. Az oszcilloszkóp vizuálisan megjeleníti a jeladóból érkező jelet.
- Hall-effektus szenzor: Tiszta négyszöghullámot kell látni, amelynek amplitúdója a tápfeszültséggel megegyezik, és a frekvencia a motor fordulatszámával arányosan változik. A jelnek stabilnak és zajmentesnek kell lennie.
- Induktív szenzor: Szinuszos AC jelet kell látni. Az amplitúdója és frekvenciája a fordulatszámmal együtt változik. Fontos, hogy a jel tiszta legyen, és ne legyenek benne zavaró zajok vagy torzulások.
Az oszcilloszkópos mérés különösen fontos a főtengely jeladó jelével való összehasonlításkor. A két jelnek szinkronban kell lennie, a gyártó által megadott mintázat szerint. Ha a jelek időzítése eltolódott, az nem feltétlenül a jeladó hibáját jelenti, hanem inkább a vezérműlánc vagy vezérműszíj elnyúlására vagy elugrására utalhat.
Csere és kalibráció
Ha a diagnosztika megerősíti a vezérműtengely jeladó hibáját, az alkatrész cseréje szükséges. Fontos, hogy minőségi alkatrészt válasszunk, lehetőleg gyári vagy megbízható utángyártott terméket. Az olcsó, noname alkatrészek gyakran rövid élettartamúak vagy pontatlan jelet adnak.
A csere után a hibakódokat törölni kell az ECU memóriájából. Egyes járműveknél a vezérműtengely jeladó cseréje után szükség lehet egy tanulási folyamat elvégzésére is, ahol az ECU újra kalibrálja magát a szenzor jeléhez. Ezt általában diagnosztikai szoftverrel lehet elvégezni.
A vezérműtengely jeladó cseréje általában nem túl bonyolult feladat, de a pontos helye és a hozzáférés nehézsége motoronként változhat. Néhány esetben a jeladó mélyen a motorban van elhelyezve, ami bontást igényelhet.
A vezérműtengely jeladó hatása a modern motorok teljesítményére és hatékonyságára
A vezérműtengely jeladó szerepe túlmutat a puszta motorindításon és a hibakódokon. Közvetlenül befolyásolja a motor teljesítményét, üzemanyag-fogyasztását és környezeti lábnyomát.
Üzemanyag-fogyasztás optimalizálása
A precíz befecskendezési és gyújtási időzítés, amelyet a vezérműtengely jeladó adatai tesznek lehetővé, kulcsfontosságú az üzemanyag-fogyasztás minimalizálásában. Az ECU a legoptimálisabb pillanatban juttatja be az üzemanyagot, és gyújtja be azt, biztosítva a teljes és hatékony égést. Ezáltal kevesebb üzemanyag vész kárba, és a motor a lehető legnagyobb hatásfokkal működik.
A VVT rendszerekkel kombinálva a vezérműtengely jeladó lehetővé teszi, hogy a motor a legkülönfélébb fordulatszám- és terhelési tartományokban is optimális hatékonysággal működjön. Ez a rugalmasság jelentősen hozzájárul a mai autók kiváló üzemanyag-gazdaságosságához.
Károsanyag-kibocsátás csökkentése
A pontos égés nemcsak az üzemanyag-fogyasztást csökkenti, hanem a károsanyag-kibocsátást is minimalizálja. A tökéletes égés kevesebb szén-monoxidot (CO), szénhidrogént (HC) és nitrogén-oxidot (NOx) termel, amelyek mind károsak a környezetre és az emberi egészségre.
A modern kipufogógáz-kezelő rendszerek, mint a katalizátorok és a részecskeszűrők, is csak akkor működnek hatékonyan, ha a motorból távozó kipufogógázok összetétele ideális. Ehhez pedig elengedhetetlen a vezérműtengely jeladó által biztosított precíz motorvezérlés.
Motor simább járása és teljesítmény optimalizálása
Egy megfelelően működő vezérműtengely jeladóval a motor simábban és egyenletesebben jár. A hengerazonosítás és az időzítés pontossága megakadályozza az égéskimaradásokat és a rángatásokat. A motor ereje és nyomatéka is optimálisan áll rendelkezésre, mivel az ECU képes finomhangolni a szelepvezérlést, a befecskendezést és a gyújtást a vezető igényeihez és a pillanatnyi körülményekhez.
Különösen a VVT rendszerekkel szerelt motorok esetében érezhető a különbség. A vezérműtengely jeladó teszi lehetővé, hogy a motor karakterisztikája dinamikusan változzon, biztosítva a jó nyomatékot alacsony fordulaton és a maximális teljesítményt magas fordulaton.
Diagnosztikai képességek javítása
A vezérműtengely jeladó, mint minden szenzor, hozzájárul a motorvezérlő rendszer diagnosztikai képességeinek javításához. Az ECU folyamatosan figyeli a szenzor jelét, és ha eltérést észlel a normális működéstől, azonnal hibakódot generál. Ez lehetővé teszi a problémák gyors azonosítását és orvoslását, mielőtt komolyabb károk keletkeznének a motorban.
A modern autókban a prediktív diagnosztika is egyre inkább teret hódít, ahol a szenzorok adatai alapján előre jelezhetők a lehetséges meghibásodások. A vezérműtengely jeladó adatai alapvető fontosságúak ezen prediktív algoritmusok számára.
Fejlődés és jövőbeli trendek
A vezérműtengely jeladók technológiája folyamatosan fejlődik, ahogy a motorok egyre összetettebbé és kifinomultabbá válnak. A jövőbeli trendek elsősorban a pontosság, a megbízhatóság és az integráció növelésére fókuszálnak.
A szenzorok pontosságának növelése
A modern motorok, különösen a közvetlen befecskendezésű és turbófeltöltős egységek, egyre precízebb vezérlést igényelnek. Ezért a vezérműtengely jeladók felbontása és pontossága folyamatosan javul. Újabb technológiák, mint például a mágneses ellenállás elvén működő (Magnetoresistive) szenzorok, amelyek még pontosabb és stabilabb jelet képesek adni, már megjelennek a piacon. Ezek a szenzorok még finomabb vezérlést tesznek lehetővé, hozzájárulva a motorok további hatékonyság-növeléséhez.
Integrált rendszerek
A jövőben várhatóan még inkább integrálódnak a szenzorok a motorvezérlő rendszerekbe. Ez azt jelentheti, hogy a vezérműtengely jeladó nem egy különálló egység lesz, hanem beépülhet más modulokba, vagy akár a vezérműtengelybe magába. Az integráció csökkentheti a hibalehetőségeket, a kábelezés mennyiségét és a gyártási költségeket.
Öndiagnosztikai képességek
Az új generációs jeladók fejlettebb öndiagnosztikai képességekkel rendelkezhetnek. Képesek lehetnek monitorozni saját működésüket és jelezni a potenciális hibákat, még mielőtt azok teljes mértékben meghibásodnának. Ez lehetővé tenné a megelőző karbantartást és csökkentené a váratlan meghibásodások számát.
Anyagtechnológia fejlődése
Az anyagtechnológia fejlődése lehetővé teszi, hogy a szenzorok még ellenállóbbak legyenek a motorban uralkodó extrém hőmérsékletekkel, vibrációkkal és szennyeződésekkel szemben. Új, tartósabb anyagok és bevonatok alkalmazása növelheti a jeladók élettartamát és megbízhatóságát.
Elektromos és hibrid járművek
Bár a vezérműtengely jeladó alapvetően a belső égésű motorokhoz kapcsolódik, a hibrid járművekben, ahol belső égésű motor is található, továbbra is fontos szerepet játszik. Az elektromos járművek esetében természetesen nincs szükség rá. Azonban a hibrid technológia fejlődésével a belső égésű motorok optimalizálása továbbra is kulcsfontosságú marad, így a vezérműtengely jeladó szerepe a hibridekben továbbra is releváns.
Gyakori tévhitek és félreértések a vezérműtengely jeladóval kapcsolatban
A vezérműtengely jeladóval kapcsolatban számos tévhit és félreértés kering, amelyek tisztázása segíthet a jobb megértésben.
Tévhit: A vezérműtengely jeladó csak a fordulatszámot méri.
Valóság: Bár a fordulatszámot is méri, elsődleges feladata a szöghelyzet meghatározása. Ez a pozícióinformáció az, ami lehetővé teszi az ECU számára a hengerazonosítást és a befecskendezési/gyújtási sorrend pontos beállítását. A fordulatszám csak egy másodlagos, ebből származtatott adat.
Tévhit: Ha a vezérműtengely jeladó hibás, a motor sosem indul be.
Valóság: Ez nem mindig igaz. Sok modern motorban az ECU képes “limp home” (vészüzem) módba kapcsolni, ha a vezérműtengely jeladó hibás. Ilyenkor a főtengely jeladó adatai alapján próbálja meg saccperelni a vezérműtengely pozícióját, és egy kevésbé hatékony, de működőképes befecskendezési és gyújtási stratégiát alkalmaz (pl. „group-fire” befecskendezés). A motor beindulhat, de nehezen, és jelentősen csökkentett teljesítménnyel, megnövekedett fogyasztással és károsanyag-kibocsátással fog működni. Néhány esetben azonban tényleg nem indul be.
Tévhit: A vezérműtengely jeladó és a főtengely jeladó ugyanaz.
Valóság: Bár hasonló elven működhetnek és mindkettő a motor időzítéséhez szükséges, funkciójukban különböznek. A főtengely jeladó (CKP) adja az alapvető fordulatszámot és a dugattyúk pozícióját (felső holtpontok), míg a vezérműtengely jeladó (CMP) adja a hengerazonosításhoz szükséges pozíciót, amely megkülönbözteti a sűrítési ütem felső holtpontját a kipufogási ütem felső holtpontjától. A két szenzor együttműködése alapvető.
Tévhit: A jeladó cseréje után nincs szükség további beállításra.
Valóság: Sok esetben a jeladó cseréje után törölni kell a hibakódokat, és egyes járműveknél szükség lehet egy tanulási folyamat (kalibráció) elvégzésére is diagnosztikai szoftverrel, hogy az ECU újra optimalizálja a vezérlést az új szenzorral. Ennek elmulasztása továbbra is hibás működést eredményezhet.
Tévhit: Bármilyen utángyártott jeladó megfelelő.
Valóság: Ahogy korábban említettük, a vezérműtengely jeladó egy precíziós alkatrész. Az olcsó, gyenge minőségű utángyártott alkatrészek gyakran pontatlan jelet adnak, vagy rövid időn belül meghibásodnak, ami további problémákhoz vezethet. Mindig érdemes megbízható gyártó termékét vagy gyári alkatrészt választani.
Karbantartás és élettartam
A vezérműtengely jeladó általában nem igényel különösebb karbantartást. Élettartama jellemzően hosszú, de mint minden elektronikus alkatrész, idővel meghibásodhat. A megelőző karbantartás, amely a motor általános állapotának fenntartását jelenti, hozzájárulhat a jeladó élettartamának meghosszabbításához.
A rendszeres olajcsere és a motor tisztán tartása segíthet megakadályozni az olajsár és egyéb lerakódások kialakulását, amelyek károsíthatják a jeladót. A motor tiszta környezete, különösen a szenzor környékén, hozzájárul a pontos és megbízható működéshez.
A kábelezés és csatlakozók rendszeres ellenőrzése a szervizelések során szintén hasznos lehet. A korrózió vagy a mechanikai sérülések időben történő felismerése megelőzheti a komolyabb hibákat.
A vezérműtengely jeladó tehát egy apró, de rendkívül fontos alkatrész a modern motorokban. Nélküle a motor nem lenne képes hatékonyan, gazdaságosan és környezetbarát módon működni. Megértése és a hibák időben történő diagnosztizálása kulcsfontosságú a jármű hosszú élettartamának és megbízhatóságának biztosításához.
