A modern otthonok médiafogyasztási szokásai folyamatosan változnak, de a műholdas televíziózás továbbra is stabil és megbízható opciót kínál a tartalomelérésre. Bár a streaming szolgáltatások és az internet alapú tévézés térnyerése megkérdőjelezhetetlen, a műholdas vétel – különösen a távoli vagy rossz vezetékes infrastruktúrával rendelkező területeken – pótolhatatlan. A parabolaantenna rendszerek lelke, a központi eleme, amely nélkül elképzelhetetlen lenne a digitális műsorszórás vétele, a műholdvevő fej, vagy szaknyelven az LNB (Low Noise Block).
Ez a látszólag egyszerű eszköz bonyolult technológiát rejt magában, amely lehetővé teszi, hogy az űrből érkező, rendkívül gyenge jeleket feldolgozza és élvezhető formában eljuttassa a televíziókészülékünkhöz. A legtöbben csak egy kis dobozként tekintenek rá, ami a parabolaantenna karjának végén van, anélkül, hogy tudnák, milyen kulcsfontosságú szerepet játszik az egész rendszer működésében. Ennek a cikknek az a célja, hogy mélyrehatóan bemutassa az LNB működését, a különböző típusait, a kiválasztás szempontjait és a telepítés buktatóit, segítve ezzel mindenkit, aki szeretné jobban megérteni vagy optimalizálni műholdas vételi rendszerét.
A műholdas vétel alapjai: A jel útja az űrből a televízióig
Mielőtt belemerülnénk az LNB részleteibe, érdemes áttekinteni a műholdas televíziózás alapjait, hogy kontextusba helyezzük a műholdvevő fej szerepét. A műholdas adások a geostacionárius pályán keringő műholdakról érkeznek, amelyek a Földdel együtt forognak, így mindig ugyanazon a ponton látszanak az égen. Ezek a műholdak hatalmas távolságból, mintegy 36 000 kilométerről sugározzák a jeleket a Föld felé.
A műholdról érkező rádióhullámok rendkívül gyengék, mire elérik a Föld felszínét. Ezért van szükség egy nagy felületű, parabolikus alakú antennára, amelynek feladata a beérkező jelek összegyűjtése és egyetlen fókuszpontba terelése. Ez a fókuszpont az a hely, ahol az LNB található.
„A parabolaantenna nem más, mint egy óriási fül, amely az űr csendjéből érkező suttogást gyűjti össze, hogy aztán az LNB felerősítse és érthetővé tegye számunkra.”
A jel útja tehát a következő: a műholdról érkező rádióhullámok elérik a parabolaantenna felületét, onnan visszaverődnek és a fókuszpontban koncentrálódnak, ahol az LNB elhelyezkedik. Az LNB feladata, hogy ezeket az összegyűjtött, de még mindig nagyon gyenge, magas frekvenciájú jeleket átalakítsa és erősítse, mielőtt továbbküldi azokat a beltéri egység (set-top box) felé. A beltéri egység dekódolja a jeleket és megjeleníti a képet a televízión.
Ez a folyamat, bár egyszerűnek tűnik, rendkívül precíz mérnöki munkát igényel. A parabolaantenna pontos beállítása, az LNB megfelelő kiválasztása és pozicionálása mind-mind kritikus tényezők a stabil és kiváló minőségű műholdas vétel eléréséhez. A rendszer minden elemének összehangolt működése elengedhetetlen a hibátlan élményhez.
Mi az az LNB (Low Noise Block) és miért kulcsfontosságú?
Az LNB, azaz Low Noise Block (alacsony zajszintű blokk) vagy Low Noise Converter (LNC), a parabolaantenna rendszer legfontosabb aktív eleme. Funkciója messze túlmutat egy egyszerű erősítő szerepén. Két alapvető feladata van: egyrészt felerősíti a műholdról érkező rendkívül gyenge jeleket, másrészt átalakítja azok frekvenciáját egy alacsonyabb, úgynevezett középfrekvenciára (IF – Intermediate Frequency).
Miért van szükség a frekvenciaátalakításra? A műholdakról érkező jelek nagyon magas frekvencián utaznak (általában Ku-sávban, 10.7-12.75 GHz tartományban), ami nem alkalmas a hosszú kábeleken keresztüli továbbításra. Ezen a magas frekvencián a jel jelentős veszteséget szenvedne, és a kábel is drága lenne. Az LNB ezt a magas frekvenciájú jelet alakítja át egy alacsonyabb, általában 950-2150 MHz közötti frekvenciára. Ezt a tartományt már viszonylag olcsó és szabványos koaxiális kábeleken is hatékonyan lehet továbbítani a beltéri egységhez.
A “Low Noise” (alacsony zajszint) elnevezés is rendkívül fontos. A műholdról érkező jel rendkívül gyenge, ezért bármilyen plusz zaj, amit az LNB maga generál, drasztikusan ronthatja a vétel minőségét. Az LNB tervezésekor kiemelt szempont az, hogy a lehető legkevesebb saját zajt adja a jelerősséghez, így maximalizálva a jel/zaj arányt (SNR – Signal-to-Noise Ratio), ami alapvető a tiszta kép és hang eléréséhez.
„Az LNB a műholdas vétel csendes hőse. Nélküle a parabolaantenna csak egy fémlemez lenne, amely hiába gyűjti össze a jeleket, ha azokat nem tudjuk értelmezni.”
Az LNB tehát nem csupán egy erősítő, hanem egy komplex elektronikai egység, amely a frekvenciaváltó és erősítő áramkörök mellett polarizációs kapcsolókat is tartalmaz. Mivel a műholdakról érkező jeleket gyakran kétféle polarizációval (horizontális és vertikális) sugározzák, az LNB-nek képesnek kell lennie ezeket külön-külön kezelni és a beltéri egység kérése szerint kiválasztani. Ez az automatikus kapcsolás a beltéri egység által küldött feszültségszintek (13V a vertikális, 18V a horizontális polarizációhoz) alapján történik.
Ez a sokrétű funkció teszi az LNB-t a műholdas rendszer nélkülözhetetlen és központi elemévé. Bármilyen hiba vagy nem megfelelő működés az LNB-ben közvetlenül befolyásolja a vétel minőségét, vagy akár teljesen meg is szüntetheti azt.
Az LNB működési elve: Rádióhullámból televíziós kép
Az LNB működésének megértéséhez érdemes elmélyedni a benne zajló folyamatokban. Amikor a parabolaantenna a műholdról érkező, gigahertzes tartományú (pl. 10.7-12.75 GHz) mikrohullámú jeleket a fókuszpontba tereli, az LNB elsőként a horn antenna nevű bemeneti tölcsérén keresztül gyűjti be ezeket a jeleket. Ez a tölcsér optimalizálja a jelátvitelt és minimalizálja a külső zavarokat.
A beérkező jelek ezután egy waveguide (hullámvezető) rendszerbe kerülnek, ahol a különböző polarizációjú (horizontális és vertikális) komponensek szétválasztásra kerülnek. Az LNB tartalmaz egy polarizációs szűrőt, amely a beltéri egységből érkező DC feszültség (13V vagy 18V) alapján választja ki, melyik polarizációt engedje át. Emellett a műholdak gyakran használnak magas (high band) és alacsony (low band) frekvenciasávokat is. Ezek közötti váltást egy 22 kHz-es jel vezérli, amelyet szintén a beltéri egység küld. Ez a jel kapcsolja a helyi oszcillátort (LO – Local Oscillator) az LNB-n belül.
A helyi oszcillátor egy stabil frekvenciájú jelgenerátor, amelynek kimeneti frekvenciáját kivonják a bejövő műholdas jel frekvenciájából. Ez a folyamat a heterodin elv alapján működik, és a lényege a frekvenciaátalakítás. Például, ha a bejövő jel 11.7 GHz, és a helyi oszcillátor 10.75 GHz-en működik, akkor a különbség 950 MHz lesz. Ez az Intermediate Frequency (IF), azaz középfrekvencia.
A frekvenciaátalakítás után a jel még mindig nagyon gyenge, ezért egy alacsony zajszintű erősítő (LNA – Low Noise Amplifier) fokozat következik. Ez az LNA a kulcsfontosságú eleme az “Low Noise” elnevezésnek. Feladata, hogy a lehető legkevesebb saját zaj hozzáadásával erősítse fel a jelet. Egy jó minőségű LNA minimális zajt ad hozzá, így megőrzi a jel/zaj arányt, ami alapvető a digitális vétel minőségéhez.
Végül, az erősített és frekvenciaátalakított jel a koaxiális kábelen keresztül távozik az LNB-ből, és eljut a beltéri egységhez. A beltéri egység a kapott középfrekvenciás jelet tovább dekódolja, és digitális formában eljuttatja a televízióhoz, ahol az megjelenik képként és hangként. Az LNB tehát egy komplex mikrohullámú vevő és átalakító, amely a műholdas kommunikáció alapköve.
„A frekvenciaátalakítás művészete az LNB-ben rejlik: a gigahertzekből megahertz-eket farag, hogy a jel hazataláljon a televíziónkba.”
A modern LNB-k rendkívül stabilak és megbízhatóak, de a minőségükben és teljesítményükben jelentős különbségek lehetnek, amelyek befolyásolják a vétel minőségét, különösen rossz időjárási körülmények között vagy gyengébb jelszintű műholdak esetén. Az LNB kiválasztásakor tehát érdemes figyelembe venni annak műszaki paramétereit, amelyekről a következő fejezetben részletesebben is szó lesz.

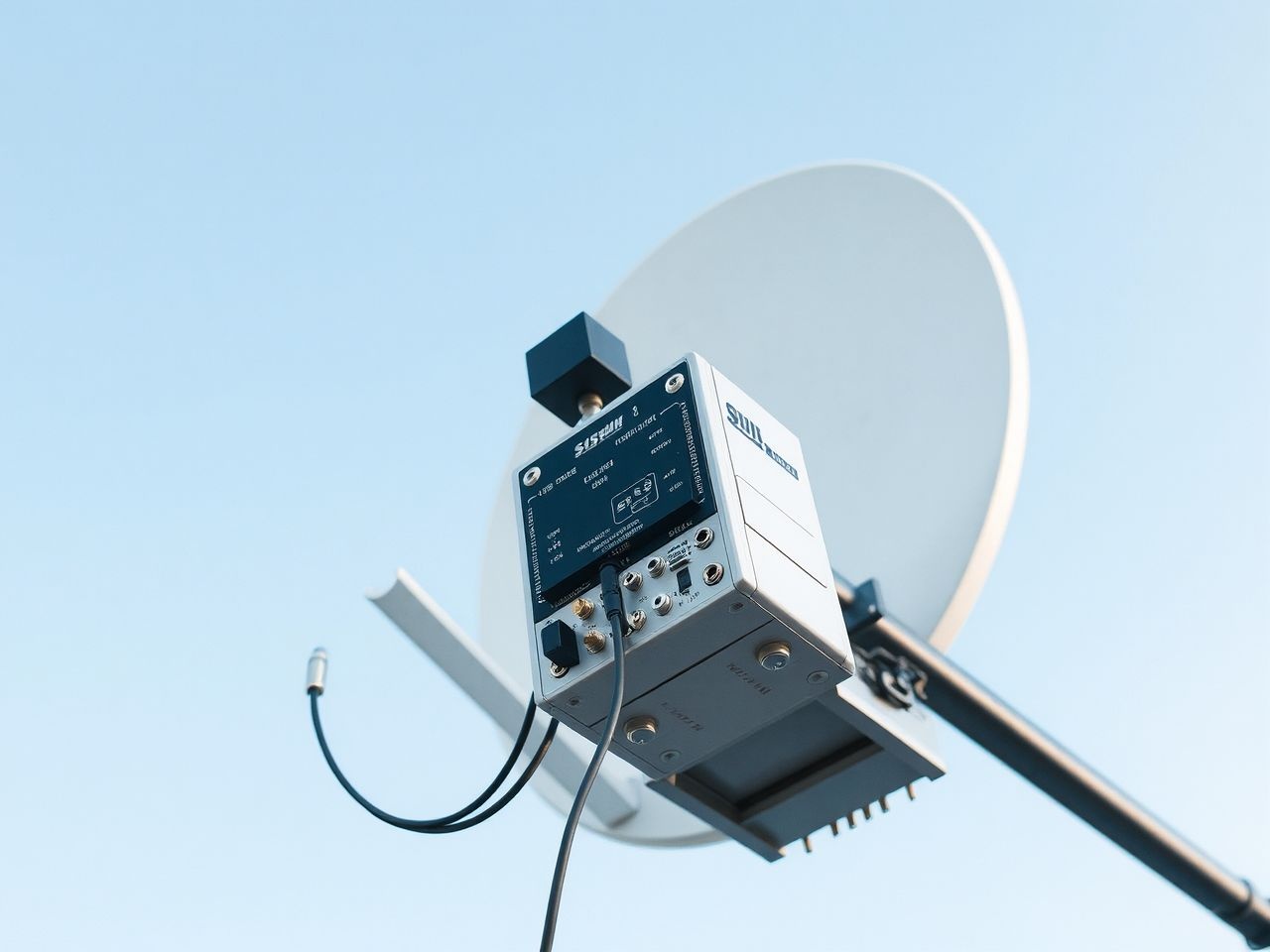

Az LNB főbb paraméterei és azok jelentősége
Az LNB-k kiválasztásakor és összehasonlításakor több kulcsfontosságú műszaki paramétert érdemes figyelembe venni. Ezek a paraméterek közvetlenül befolyásolják a vétel minőségét, különösen nehéz körülmények között (pl. gyengébb jelszintű műholdak, rossz időjárás).
Zajfaktor (Noise Figure, NF) vagy Zajhőmérséklet (Noise Temperature)
Ez talán a legfontosabb paraméter, amelyet az LNB-k adatlapján találunk. A zajfaktor azt mutatja meg, hogy az LNB mennyi saját zajt ad hozzá a bejövő jelhez. Minél alacsonyabb ez az érték, annál jobb az LNB teljesítménye. Az egysége általában dB (decibel), és a modern LNB-k esetében 0.1 dB és 0.8 dB között mozog. Egy 0.1 dB-es LNB jobb, mint egy 0.6 dB-es. Bár a gyakorlatban a különbség gyakran elhanyagolható, extrém körülmények között (pl. távoli műholdak, kis parabolaantennák) a jobb zajfaktorú LNB jobb vételt eredményezhet.
Erősítés (Gain)
Az erősítés azt jelzi, hogy az LNB mennyire erősíti fel a bejövő jelet. Az értékét szintén dB-ben adják meg, és általában 50-65 dB között mozog. Egy magasabb erősítésű LNB erősebb jelet küld a beltéri egységhez, ami hosszabb kábelezés vagy több elosztó használata esetén előnyös lehet. Azonban túl magas erősítés is problémát okozhat, ha a beltéri egység bemenete telítődik. Az optimális erősítés a rendszer egészétől függ, de a legtöbb modern LNB ebben a tartományban megfelelő.
Helyi Oszcillátor (LO) Frekvencia Stabilitás
Az LNB-ben lévő helyi oszcillátor frekvenciája kritikus a pontos frekvenciaátalakításhoz. Ennek a frekvenciának rendkívül stabilnak kell lennie, mivel bármilyen eltolódás hibás frekvenciaátalakítást és ezáltal vételi problémákat okozhat. A LO stabilitás általában MHz-ben vagy ppm-ben (parts per million) van megadva. Minél kisebb az érték, annál stabilabb az LNB. A hőmérséklet-ingadozások befolyásolhatják a stabilitást, ezért a jó minőségű LNB-k hőmérséklet-kompenzált oszcillátorokkal rendelkeznek.
Bemeneti Frekvencia Tartomány
Ez a paraméter megadja, hogy az LNB milyen frekvenciatartományban képes fogadni a jeleket a műholdról. A legelterjedtebb a Ku-sáv, amely általában 10.70 GHz-től 12.75 GHz-ig terjed. Fontos, hogy az LNB lefedje az összes olyan frekvenciát, amelyen a kívánt műholdak sugároznak.
Kimeneti Frekvencia Tartomány (IF)
Ez a középfrekvencia, amelyet az LNB a frekvenciaátalakítás után előállít, és amelyet a koaxiális kábelen keresztül továbbít. A szabványos tartomány 950 MHz és 2150 MHz között van. A beltéri egységnek ehhez a tartományhoz kell illeszkednie.
Keresztpolarizációs izoláció (Cross Polarization Isolation)
Ez a paraméter azt mutatja meg, hogy az LNB mennyire képes elkülöníteni a horizontális és vertikális polarizációjú jeleket egymástól. Minél magasabb az érték (dB-ben), annál jobb az izoláció, és annál kisebb az esélye annak, hogy az egyik polarizáció zavarja a másikat. Ez különösen zsúfolt frekvenciasávok esetén fontos.
Ezen paraméterek ismerete segít a megfelelő LNB kiválasztásában, ami hosszú távon biztosítja a stabil és kiváló minőségű műholdas vételt. Bár egy átlagos felhasználó számára a zajfaktor és az erősítés a legfontosabb, a professzionális telepítők figyelembe veszik az összes tényezőt az optimális rendszer kiépítéséhez.
LNB típusok: Egy felhasználó, több televízió, több műhold
Az LNB-k nem csak a műszaki paramétereikben, hanem a csatlakozási lehetőségeikben és funkcionalitásukban is eltérnek. A különböző típusok célja, hogy a legkülönfélébb felhasználói igényeket kielégítsék, legyen szó egyetlen tévéről, több készülékről egy háztartásban, vagy akár több műhold vételéről egyidejűleg. Az alábbiakban bemutatjuk a leggyakoribb LNB típusokat.
| LNB Típus | Kimenetek száma | Jellemzők | Tipikus alkalmazás |
|---|---|---|---|
| Single LNB | 1 | Egyetlen vevőegység kiszolgálására alkalmas. | Egy televíziós háztartások, kempingezés. |
| Twin LNB | 2 | Két független vevőegység kiszolgálására. | Két televíziós háztartások. |
| Quad LNB | 4 | Négy független vevőegység kiszolgálására. | Nagyobb családok, több szobás lakások. |
| Octo LNB | 8 | Nyolc független vevőegység kiszolgálására. | Nagyméretű háztartások, kisebb társasházak. |
| Monoblock LNB | 1, 2, 4 | Egy egységben két (vagy több) LNB, fix távolságra egymástól, több műhold vételére. | Két (pl. Astra 19.2°E és Hotbird 13°E) műhold egyidejű vétele. |
| Unicable LNB (SCR/dCSS) | 1 Unicable + opcionálisan 1-2 Legacy | Egyetlen kábelen több vevőegység (akár 16-32) kiszolgálása speciális protokollal. | Modern kábelezési rendszerek, meglévő egykábeles infrastruktúra. |
| Wideband LNB | 2 (egy vertikális, egy horizontális sáv) | Szélesebb frekvenciasávot továbbít, speciális multiswitch-ekhez. | Jövőbeni UHD/4K rendszerek, központi elosztó rendszerek. |
Most pedig nézzük meg részletesebben a legfontosabb típusokat.
Single LNB: Az alapoktól az egyéni élményig
A Single LNB a műholdvevő fejek legegyszerűbb és legelterjedtebb típusa. Ahogy a neve is sugallja, egyetlen kimenettel rendelkezik, ami azt jelenti, hogy egyidejűleg egyetlen beltéri egységet képes kiszolgálni. Ez az LNB ideális választás azok számára, akik csak egy televíziót szeretnének műholdas adással ellátni.
Működési elve megegyezik az általános LNB működési leírással: fogadja a műholdról érkező jeleket, felerősíti azokat, átalakítja a frekvenciájukat, és a kiválasztott polarizációt (horizontális vagy vertikális) és sávot (magas vagy alacsony) továbbítja a koaxiális kábelen keresztül a beltéri egységhez. A beltéri egység a 13V/18V DC feszültséggel és a 22 kHz-es jellel vezérli az LNB-t, hogy kiválassza a megfelelő polarizációt és sávot.
A Single LNB-k előnyei közé tartozik az egyszerű telepítés és az alacsony költség. Nincs szükség bonyolult elosztókra vagy kapcsolókra, hiszen a kábel közvetlenül az LNB-ből érkezik a beltéri egységbe. Ez a típus különösen népszerű az egyedülállók, párok, vagy olyan háztartások körében, ahol csak egyetlen tévét használnak műholdas vételre. Emellett gyakran alkalmazzák mobil rendszerekben, például lakókocsikban vagy kempingezés során, ahol a hordozhatóság és az egyszerűség kulcsfontosságú.
Hátránya viszont, hogy korlátozott a bővíthetősége. Ha később úgy döntünk, hogy egy második televíziót is szeretnénk csatlakoztatni, akkor a Single LNB-t le kell cserélni egy Twin vagy Quad LNB-re, vagy egy további parabolaantennát kell telepíteni, ami nem mindig praktikus vagy esztétikus megoldás. Fontos megjegyezni, hogy egy Single LNB-vel nem lehet két különböző műholdról érkező csatornát nézni egyszerre két külön tévén, még akkor sem, ha az LNB elvileg képes lenne több műhold vételére (pl. Monoblock).
Összességében a Single LNB ideális választás az alapvető műholdas vételi igények kielégítésére, ahol az egyszerűség és a költséghatékonyság a fő szempont. Bár a technológia fejlődik, az alapvető Single LNB továbbra is a piac fontos szereplője marad a maga egyszerűségével és megbízhatóságával.
Twin LNB: Két vevő, egy antenna
A Twin LNB egy népszerű választás azok számára, akik egyetlen parabolaantenna segítségével szeretnének két független beltéri egységet kiszolgálni. Ahogy a neve is mutatja, két kimenettel rendelkezik, amelyek mindegyike teljes funkcionalitást biztosít, mintha két külön Single LNB-ről lenne szó.
Ez azt jelenti, hogy mindkét kimenet képes a műholdról érkező összes polarizációt (horizontális/vertikális) és sávot (magas/alacsony) fogadni, és a saját, különálló koaxiális kábelén keresztül továbbítani a hozzá csatlakoztatott beltéri egységhez. A két beltéri egység egymástól teljesen függetlenül működik, azaz az egyik nézhet egy horizontális polarizációjú, magas sávú csatornát, míg a másik egy vertikális polarizációjú, alacsony sávú csatornát, anélkül, hogy zavarnák egymást.
A Twin LNB rendkívül praktikus megoldás kéttelevíziós háztartásokban, például egy nappaliban és egy hálószobában lévő tévé esetében. Nincs szükség további parabolaantennára, multiswitch-re vagy bonyolult kábelezésre, csak két koaxiális kábelt kell elvezetni az LNB-től a két beltéri egységig. Ez egyszerűsíti a telepítést és csökkenti a költségeket is.
„A Twin LNB a szabadság ígéretét hordozza: két tévé, két különböző műsor, ugyanabból az antennából, kompromisszumok nélkül.”
Az LNB belsejében lényegében két független LNB áramkör található, amelyek ugyanazt a bejövő jelet dolgozzák fel, de külön kimenetekre küldik. Az LNB tápellátását és vezérlését (13/18V, 22kHz) mindkét beltéri egység külön-külön biztosítja a saját kábelén keresztül. Ez a független vezérlés kulcsfontosságú a két készülék zavartalan működéséhez.
A Twin LNB telepítése hasonlóan egyszerű, mint a Single LNB esetében, csupán két kábelt kell elvezetni. Fontos azonban ügyelni a kábelek megfelelő rögzítésére és a csatlakozók vízállóságára, hogy hosszú távon is megbízható legyen a vétel. A Twin LNB kiváló ár/érték arányt kínál azoknak, akik két független vételi pontot szeretnének kialakítani egyetlen parabolaantenna segítségével.

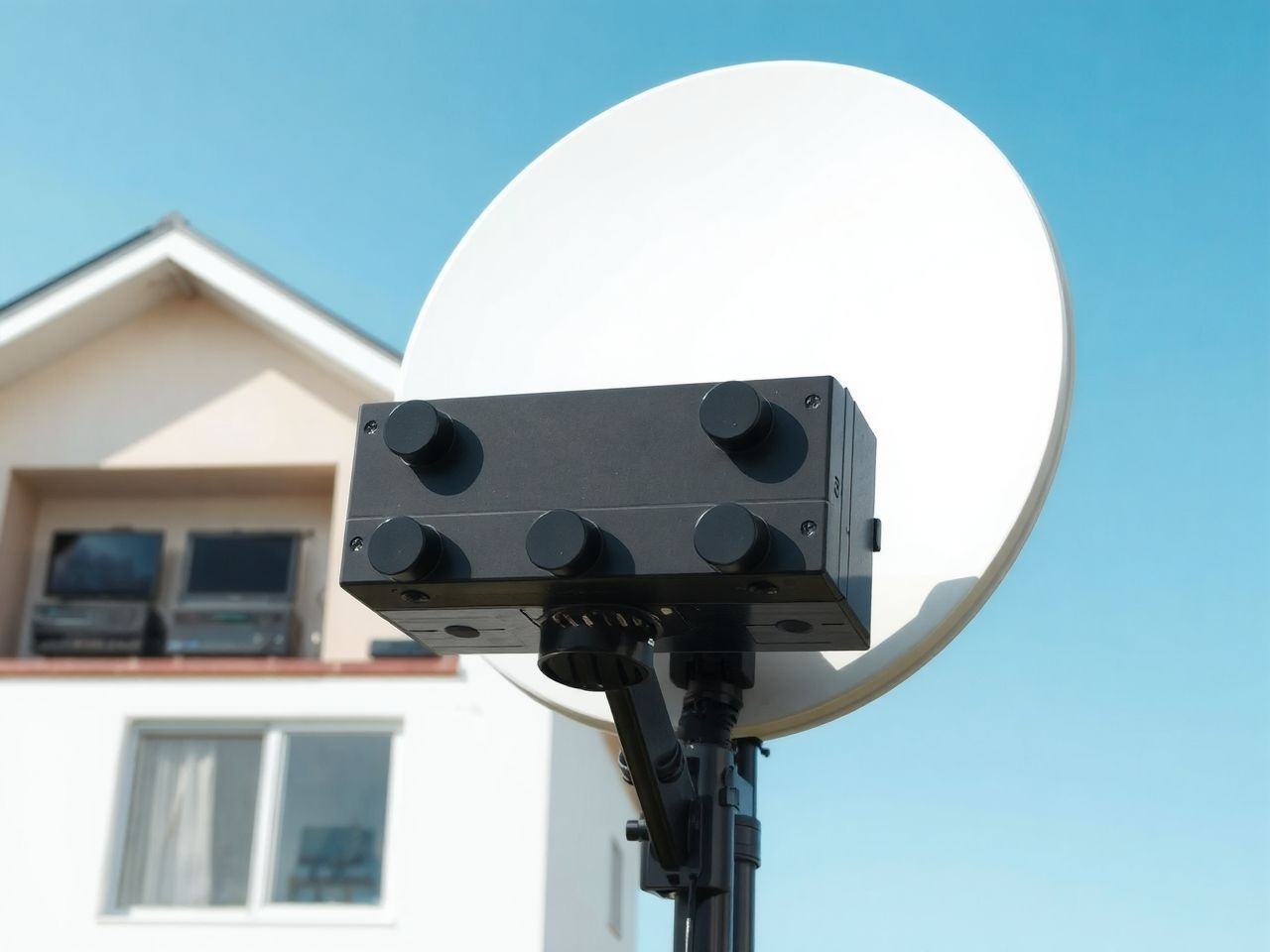

Quad LNB: Családi megoldás négy készülékhez
A Quad LNB a Twin LNB logikus továbbfejlesztése, amely már négy független kimenettel rendelkezik. Ez a típus ideális választás nagyobb családok vagy olyan háztartások számára, ahol négy különböző televíziót vagy beltéri egységet szeretnének műholdas adásokkal ellátni egyetlen parabolaantenna segítségével.
Ahogy a Twin LNB esetében, itt is minden kimenet teljesen függetlenül működik. Ez azt jelenti, hogy mind a négy csatlakoztatott beltéri egység egyszerre, egymástól teljesen elkülönülve választhatja ki a kívánt polarizációt (horizontális/vertikális) és frekvenciasávot (magas/alacsony). Például, amíg az egyik tévén egy sportcsatorna fut horizontális polarizációval, addig egy másik szobában egy gyerekcsatorna nézhető vertikális polarizációval, anélkül, hogy bármilyen interferencia vagy korlátozás lépne fel.
A Quad LNB használata jelentős egyszerűsítést jelent a kábelezésben és a telepítésben. Ahelyett, hogy négy külön LNB-t vagy egy multiswitch-et és egy Quattro LNB-t kellene telepíteni, egyetlen egység elvégzi a feladatot. Ez csökkenti a rendszer bonyolultságát és a telepítési időt. Négy koaxiális kábelt kell elvezetni az LNB-től a négy beltéri egységig, ami egy átlagos családi házban még mindig kezelhető feladat.
A Quad LNB különösen népszerű a modern otthonokban, ahol egyre több televíziókészülék található, és a családtagok különböző műsorokat szeretnének nézni. Emellett alkalmas lehet kisebb vendégházakban vagy irodákban is, ahol több különálló vételi pontra van szükség.
Fontos, hogy a kábelek megfelelő minőségűek legyenek, és a csatlakozások vízállóak maradjanak, mivel az LNB a kültéren, az időjárás viszontagságainak kitéve működik. A Quad LNB-k általában robusztus kialakításúak és megbízhatóan működnek hosszú éveken át, megfelelő telepítés és karbantartás mellett. Az erősítés és a zajfaktor paraméterei hasonlóan fontosak, mint a Single vagy Twin LNB-k esetében, és érdemes odafigyelni rájuk a vásárláskor.
Octo LNB: A nagy háztartások és kisebb közösségek választása
Az Octo LNB a Quad LNB továbbfejlesztett változata, amely nyolc független kimenettel rendelkezik. Ezáltal képes nyolc különálló beltéri egységet kiszolgálni egyetlen parabolaantenna segítségével. Ez a megoldás ideális a nagyon nagy háztartások, kisebb társasházak, panziók vagy irodaházak számára, ahol nagyszámú vételi pontra van szükség.
Az Octo LNB működési elve teljesen megegyezik a Twin és Quad LNB-kével, azzal a különbséggel, hogy nyolc független áramkörrel rendelkezik a jel feldolgozására. Minden kimenet képes a teljes frekvenciatartomány és mindkét polarizáció (horizontális/vertikális, magas/alacsony sáv) fogadására, így minden csatlakoztatott vevőegység teljesen autonóm módon működhet, anélkül, hogy befolyásolná a többi vevő működését.
Az Octo LNB előnyei közé tartozik az egyszerűsített rendszerarchitektúra. Ahelyett, hogy bonyolult multiswitch rendszereket kellene kiépíteni egy Quattro LNB-vel, az Octo LNB egyetlen egységben kínálja a megoldást. Ez csökkenti a telepítési időt, a kábelezés bonyolultságát és a hibalehetőségek számát. Nyolc koaxiális kábelt kell elvezetni az LNB-től a beltéri egységekig, ami már komolyabb kábelmenedzsmentet igényelhet, de még mindig egyszerűbb, mint egy multiswitch-es rendszer.
„Az Octo LNB a tökéletes egyensúly a kényelem és a kapacitás között, amikor nyolc független televíziós élményt szeretnénk biztosítani egyetlen antennáról.”
Az ilyen típusú LNB-k kiválasztásakor különösen fontos a minőség és a megbízhatóság. Mivel sok felhasználót szolgál ki, egy esetleges hiba az LNB-ben egyszerre több készülék működését is érintheti. Érdemes prémium kategóriás termékeket választani, amelyek stabil zajfaktorral és erősítéssel rendelkeznek, és ellenállnak az időjárás viszontagságainak.
Bár az Octo LNB egy nagyszerű megoldás sok vételi pontra, fontos megjegyezni, hogy ha 8-nál több vevőre van szükség, vagy ha több műholdat is szeretnénk fogni, akkor már érdemes egy professzionálisabb multiswitch rendszerben gondolkodni, amely egy Quattro LNB-vel és egy megfelelő multiswitch-el valósítható meg. Azonban a 8 vételi pontig az Octo LNB az egyik legpraktikusabb és legköltséghatékonyabb megoldás.
Monoblock LNB: Több műhold, egyetlen egységben
A Monoblock LNB egy speciális típusú műholdvevő fej, amelyet arra terveztek, hogy két (vagy ritkábban több) műholdat fogjon egyetlen parabolaantennával, anélkül, hogy külön LNB-ket és DiSEqC kapcsolókat kellene használni. Ez különösen népszerű Európában, ahol gyakori, hogy két közeli műholdat – például az Astra 19.2°E és a Hotbird 13°E – szeretnének fogni egyidejűleg.
A Monoblock LNB fizikailag két, egymáshoz fix távolságra rögzített LNB-ből áll, amelyek egyetlen házba vannak integrálva. A távolság a két LNB között előre be van állítva, hogy illeszkedjen a leggyakoribb műholdak (pl. 6° különbség az Astra és Hotbird között) távolságához egy standard méretű parabolaantennán (általában 80-90 cm). Az egyik LNB a fő fókuszpontban helyezkedik el, míg a másik kissé eltolva, a segédfókuszban gyűjti össze a jeleket a másik műholdról.
A Monoblock LNB-kbe egy beépített DiSEqC kapcsoló is integrálva van. Ez a kapcsoló automatikusan vált a két műhold között a beltéri egység által küldött DiSEqC parancsok alapján. A beltéri egység beállításaiban meg kell adni, hogy melyik műhold melyik DiSEqC porton keresztül érhető el (pl. Astra A port, Hotbird B port).
A Monoblock LNB-k is elérhetők különböző kimeneti számokkal:
* Single Monoblock LNB: Egy kimenet, egy beltéri egységhez, amely két műholdról is tud csatornákat venni (de egyszerre csak egy műholdról).
* Twin Monoblock LNB: Két kimenet, két beltéri egységhez, mindkettő függetlenül tudja venni a két műholdat.
* Quad Monoblock LNB: Négy kimenet, négy beltéri egységhez, mindegyik függetlenül tudja venni a két műholdat.
„A Monoblock LNB a helytakarékos megoldás a műholdvadászoknak: két műhold, egyetlen elegáns egységben, bonyolult kábelezés nélkül.”
Előnyei:
* Egyszerű telepítés: Nincs szükség külön DiSEqC kapcsolóra és az ahhoz tartozó kábelezésre.
* Költséghatékony: Olcsóbb, mint két külön LNB és egy DiSEqC kapcsoló beszerzése.
* Kompakt méret: Egyetlen egység, amely esztétikusabb, mint több külön LNB a parabolaantennán.
* Fix beállítás: A műholdak közötti távolság gyárilag beállított, ami megkönnyíti a beállítást.
Hátrányai:
* Korlátozott rugalmasság: Csak a gyárilag beállított műholdtávolságokhoz használható. Ha más műholdakat szeretnénk fogni, vagy a műholdak távolsága eltér, nem használható.
* Antenna mérete: Egy Monoblock LNB általában nagyobb parabolaantennát igényel (min. 80 cm), mint egy Single LNB egyetlen műholdhoz, a segédfókuszban lévő LNB hatékonysága miatt.
A Monoblock LNB kiváló választás azok számára, akik standard európai műholdkombinációkat szeretnének fogni egyszerűen és hatékonyan. Telepítésekor különösen fontos a parabolaantenna pontos beállítása, hogy mindkét műhold jelét optimálisan fogja.
Unicable LNB (SCR/dCSS): A modern kábelezési szabvány
Az Unicable LNB, más néven SCR (Satellite Channel Router) vagy dCSS (digital Channel Stacking System) LNB, egy forradalmi technológia a műholdas vételben, amely lehetővé teszi több beltéri egység csatlakoztatását egyetlen koaxiális kábelen keresztül. Ez a megoldás különösen előnyös olyan helyzetekben, ahol a meglévő kábelezést szeretnék felhasználni, és nincs lehetőség több új kábel lefektetésére.
A hagyományos LNB-k esetében minden beltéri egységnek külön kábelre van szüksége, mert az LNB a feszültség (13/18V) és a 22 kHz-es jel alapján vált a polarizációk és sávok között. Ez a módszer nem teszi lehetővé, hogy több vevő osztozzon egy kábelen, mivel mindegyik vevő eltérő vezérlőjelet küldhetne.
Az Unicable technológia ezt a problémát oldja meg. Az Unicable LNB egy speciális chipet tartalmaz, amely képes a teljes műholdas frekvenciatartományt felosztani felhasználói sávokra (User Bands – UB). Minden egyes felhasználói sáv egy adott frekvencián található a koaxiális kábelen belül. Amikor egy Unicable kompatibilis beltéri egység csatornát választ, az nem közvetlenül az LNB-t vezérli polarizáció és sáv szerint, hanem egy DiSEqC parancsot küld az LNB-nek, amelyben kéri, hogy egy adott felhasználói sávon keresztül kapja meg a kívánt csatornát.
Az LNB ezután dinamikusan hozzárendeli a kért csatornát egy szabad felhasználói sávhoz, és azon a fix frekvencián sugározza azt a koaxiális kábelre. Így akár 4, 8, 16 vagy még több beltéri egység is képes ugyanazt a kábelt használni, mindegyik a saját dedikált felhasználói sávján keresztül fogadva a jelet, anélkül, hogy zavarnák egymást.
Az Unicable LNB-k típusai:
* Unicable I (SCR): Általában 4-8 felhasználói sávot támogat, azaz 4-8 beltéri egységet képes kiszolgálni egy kábelen.
* Unicable II (dCSS): Fejlettebb változat, amely akár 16, 24 vagy 32 felhasználói sávot is támogathat, így még több vevőegység csatlakoztatható egyetlen kábelre.
Sok Unicable LNB rendelkezik “Legacy” kimenetekkel is. Ezek a kimenetek hagyományos Single LNB-ként működnek, így nem Unicable kompatibilis beltéri egységek is csatlakoztathatók a rendszerhez, ami növeli a rugalmasságot.
„Az Unicable technológia forradalmasítja a kábelezést: egyetlen koaxiális kábelen keresztül érkezik a műholdas tévézés szabadsága, több készülék számára is.”
Előnyei:
* Egyszerűsített kábelezés: Egyetlen kábel elegendő több vevőegységhez, ami csökkenti a kábelrengeteget és a telepítési költségeket.
* Rugalmas bővíthetőség: Könnyen hozzáadhatók további vevők a meglévő infrastruktúrához.
* Esztétikus: Kevesebb kábel fut a falon vagy a tetőn.
* Ideális felújításokhoz: Meglévő egykábeles rendszerek (pl. régi antenna kábelezés) újrahasznosítására is alkalmas.
Hátrányai:
* Kompatibilitás: A beltéri egységnek Unicable kompatibilisnek kell lennie. Bár ma már sok modern beltéri egység támogatja, érdemes ellenőrizni.
* Költség: Az Unicable LNB-k általában drágábbak, mint a hagyományos társaik.
* Kábelminőség: Mivel egy kábelen több jel is fut, kiemelten fontos a jó minőségű koaxiális kábel használata.
Az Unicable LNB-k a modern műholdas rendszerek alapkövei, különösen ott, ahol az esztétika, az egyszerűsített kábelezés és a rugalmasság kiemelt szempont.
Wideband LNB: A jövő technológiája?
A Wideband LNB egy viszonylag új fejlesztés a műholdas vétel területén, amelyet elsősorban a jövőbeni, magasabb sávszélességű adások (például UHD/4K tartalom) hatékonyabb kezelésére terveztek. A hagyományos LNB-khez képest a Wideband LNB más megközelítést alkalmaz a frekvenciaátalakításban és a jel továbbításában.
A hagyományos LNB-k (Single, Twin, Quad, Octo) a Ku-sávot két alcsoportra, egy alacsony sávra (Low Band) és egy magas sávra (High Band) osztják fel, és a polarizációk (horizontális/vertikális) között 13/18V és 22 kHz-es jel segítségével váltanak. Ez összesen négy al-sávot (Low H, Low V, High H, High V) eredményez, amelyek közül a hagyományos LNB egyszerre csak egyet tud továbbítani egy kimeneten.
A Wideband LNB ezzel szemben a teljes Ku-sávot (általában 10.7 GHz-től 12.75 GHz-ig) két széles sávra osztja fel: egy vertikális széles sávra és egy horizontális széles sávra. Az LNB két kimenettel rendelkezik, az egyik a teljes vertikális sávot, a másik a teljes horizontális sávot továbbítja egy szélesebb középfrekvencia tartományban (pl. 300-2350 MHz). Ez azt jelenti, hogy a 22 kHz-es kapcsolójelre és a 13/18V-os vezérlésre az LNB-ben már nincs szükség.
Működési elve:
A Wideband LNB-ben a helyi oszcillátor frekvenciája úgy van megválasztva, hogy a teljes bemeneti Ku-sávot egyetlen, széles középfrekvenciás sávra konvertálja. Mivel két kimenete van (egy a vertikális, egy a horizontális polarizációhoz), az LNB egyszerre továbbítja a teljes vertikális polarizációjú spektrumot az egyik kábelen, és a teljes horizontális polarizációjú spektrumot a másik kábelen.
Alkalmazása:
A Wideband LNB-ket elsősorban Unicable II (dCSS) multiswitch-ekkel vagy Unicable II kompatibilis beltéri egységekkel együtt használják. A Wideband LNB a multiswitch-nek továbbítja a két széles sávot, a multiswitch pedig ezekből generálja a felhasználói sávokat (User Bands) az Unicable szabvány szerint, amelyeket aztán a beltéri egységek egyetlen kábelen keresztül tudnak fogadni.
„A Wideband LNB nem csupán egy alkatrész, hanem egy kapu a jövő műholdas televíziózásához, ahol a 4K és az UHD tartalom zökkenőmentesen érkezik otthonunkba.”
Előnyei:
* Nagyobb sávszélesség: Képes a teljes Ku-sávot kezelni, ami a jövőbeni UHD/4K adások számára is elegendő kapacitást biztosít.
* Egyszerűsített rendszer: Kevesebb kábelezést igényel, ha dCSS multiswitch-el párosul, mivel a két kábelen keresztül érkezik minden információ.
* Kevesebb kapcsolójel: Nincs szükség a 13/18V és 22 kHz-es kapcsolójelekre az LNB és a multiswitch között.
* Jövőálló: Alkalmas a legújabb műholdas technológiák és adásformátumok támogatására.
Hátrányai:
* Kompatibilitás: Speciális Wideband kompatibilis multiswitch-re vagy beltéri egységre van szükség. Nem működik hagyományos beltéri egységekkel.
* Költség: Általában drágább, mint a hagyományos LNB-k.
* Bonyolultabb tervezés: A rendszer tervezése és beállítása tapasztalatot igényelhet.
A Wideband LNB a professzionális és jövőálló műholdas rendszerek alapja, különösen ott, ahol a maximális rugalmasságra és a nagy adatátviteli kapacitásra van szükség, például nagyobb közösségi rendszerekben vagy modern, több tuneres PVR (Personal Video Recorder) rendszerekben.
Speciális LNB-k és alkalmazásaik
A fent bemutatott általános LNB-k mellett léteznek speciális típusok is, amelyeket egyedi igények vagy különleges alkalmazások kielégítésére terveztek. Ezek a LNB-k gyakran egyedi frekvenciatartományokat, kialakításokat vagy funkciókat kínálnak.
Quattro LNB
Bár a neve hasonló a Quad LNB-hez, a Quattro LNB működése alapvetően eltér. Nem négy független kimenetet biztosít a beltéri egységek számára, hanem négy dedikált kimenetet, amelyek mindegyike a Ku-sáv egy-egy negyedét továbbítja:
* Horizontális alacsony sáv (HL)
* Horizontális magas sáv (HH)
* Vertikális alacsony sáv (VL)
* Vertikális magas sáv (VH)
Ez a négy kimenet nem közvetlenül csatlakozik beltéri egységekhez, hanem egy multiswitch-hez. A multiswitch feladata, hogy ezekből a négy sávból állítsa elő a beltéri egységek számára szükséges jeleket, és elossza azokat a csatlakoztatott vevők között. A Quattro LNB-ket nagy közösségi rendszerekben, társasházakban vagy szállodákban alkalmazzák, ahol sok vételi pontra van szükség. Előnye a nagyfokú rugalmasság és bővíthetőség a multiswitch-ek segítségével.
C-band LNB
Míg a legtöbb otthoni műholdas vétel a Ku-sávban történik, a C-band LNB-ket a C-sávú műholdas adások vételére használják, amelyek általában 3.4-4.2 GHz-es frekvenciatartományban sugároznak. Ezek a jelek kevésbé érzékenyek az esőre és a rossz időjárásra, de sokkal nagyobb parabolaantennát (gyakran 1.8 méterest vagy nagyobbat) igényelnek a vételükhöz. A C-band LNB-k fizikailag is nagyobbak és robusztusabbak. Főleg professzionális alkalmazásokban, távoli területeken vagy speciális adások vételére használják.
Motoros LNB
Ez valójában nem egy LNB típus, hanem egy LNB rögzítési módja. A motoros LNB rendszerek lehetővé teszik, hogy a parabolaantenna az LNB-vel együtt elforduljon, és különböző műholdakat célozzon meg. Egyetlen LNB (általában Single, Twin vagy Quad) van rögzítve egy motoros tartóra, amely a beltéri egységtől érkező DiSEqC parancsok alapján mozgatja az antennát. Ez a megoldás ideális azoknak, akik sok különböző műholdat szeretnének fogni, de nem akarnak több parabolaantennát telepíteni. A motoros rendszerek beállítása bonyolultabb, és a csatornaváltás lassabb lehet, mivel az antennának fizikailag el kell fordulnia.
Optikai LNB
A legújabb technológiai fejlesztések közé tartoznak az optikai LNB-k. Ezek az LNB-k a hagyományos elektromos jeleket optikai jelekké alakítják át, amelyeket aztán optikai szálon keresztül továbbítanak. Az optikai szálak előnye, hogy rendkívül hosszú távolságokra képesek jeleket továbbítani veszteség nélkül, és teljesen immunisak az elektromágneses interferenciára. Az optikai LNB-ket általában nagy kiterjedésű rendszerekben, például campusokon, nagy lakóparkokban vagy professzionális stúdiókban alkalmazzák, ahol a jelminőség és a távolság kulcsfontosságú. Azonban az optikai jeleket a végponton vissza kell alakítani elektromos jelekké, ami speciális optikai-elektromos konvertereket igényel.
Ezek a speciális LNB-k mutatják, hogy a műholdas vétel technológiája folyamatosan fejlődik, és képes alkalmazkodni a legkülönfélébb igényekhez, legyen szó otthoni szórakozásról, professzionális műsorszórásról vagy adatátvitelről.
Az LNB kiválasztása: Mire figyeljünk vásárlás előtt?
Az LNB kiválasztása kritikus lépés a műholdas vételi rendszer kiépítésekor vagy felújításakor. A megfelelő LNB biztosítja a stabil és kiváló minőségű vételt, míg egy rosszul megválasztott eszköz frusztrációt és gyenge teljesítményt okozhat. Íme a legfontosabb szempontok, amelyeket érdemes figyelembe venni vásárlás előtt:
1. Kimenetek száma (LNB típus)
Ez az első és legfontosabb szempont. Hány televíziót vagy beltéri egységet szeretne kiszolgálni?
* 1 TV: Single LNB
* 2 TV: Twin LNB
* 4 TV: Quad LNB
* 8 TV: Octo LNB
* Több mint 8 TV vagy közösségi rendszer: Quattro LNB multiswitch-el, vagy Unicable/Wideband rendszer.
Gondoljon a jövőre is! Ha most egy tévével rendelkezik, de a közeljövőben tervez egy másodikat is, érdemes lehet egy Twin LNB-t vásárolni, hogy elkerülje a későbbi cserét.
2. Fogadni kívánt műholdak száma
Ha csak egy műholdról szeretne adást venni (pl. Eutelsat 9B/Ka-Sat 9A a magyar szolgáltatók esetében), akkor elegendő egy standard LNB. Ha két közeli műholdat szeretne fogni (pl. Astra 19.2°E és Hotbird 13°E), akkor egy Monoblock LNB a legpraktikusabb választás. Több, távolabbi műhold esetén motoros rendszert vagy több különálló parabolaantennát kell telepíteni.
3. Zajfaktor (Noise Figure, NF)
A lehető legalacsonyabb zajfaktorú LNB-t érdemes választani. Bár a piacon kapható LNB-k többsége 0.1-0.3 dB közötti értékkel rendelkezik, ami a legtöbb esetben elegendő, gyenge jelszintű területeken vagy kisebb antennáknál minden tized dB számíthat. Ne hagyja magát megtéveszteni a túlzottan alacsony (pl. 0.0 dB) zajfaktort hirdető termékekkel, ezek gyakran marketingfogások, és nem tükrözik a valós teljesítményt.
4. Erősítés (Gain)
Az erősítés általában 50-65 dB között van, és a legtöbb esetben elegendő. Ha nagyon hosszú kábelezést használ, vagy több elosztót épít be a rendszerbe, akkor egy magasabb erősítésű LNB előnyös lehet. Azonban normál körülmények között a túlzott erősítés telítettséget okozhat a beltéri egységnél, ami szintén rontja a vétel minőségét.
5. Kompatibilitás a beltéri egységgel (Unicable/Wideband)
Ha Unicable vagy Wideband rendszert épít ki, győződjön meg róla, hogy az LNB kompatibilis a beltéri egységeivel vagy a multiswitch-el. Az Unicable LNB-k csak Unicable kompatibilis vevőkkel működnek megfelelően, és a Wideband LNB-k is speciális kiegészítőket igényelnek. Ellenőrizze a beltéri egység kézikönyvét vagy specifikációit.
6. Időjárásállóság és mechanikai stabilitás
Az LNB kültéri eszköz, ezért kiemelt fontosságú, hogy ellenálljon az időjárás viszontagságainak: esőnek, hónak, UV sugárzásnak és hőmérséklet-ingadozásnak. Válasszon robusztus, jól tömített LNB-t, amely minőségi anyagokból készült. A csatlakozók védelmére használjon vízálló sapkákat vagy tömítéseket.
7. Márka és ár
Bár a drágább nem mindig jobb, az LNB esetében érdemes elismert gyártók termékeit választani (pl. Inverto, TechniSat, Golden Media, stb.). Ezek általában jobb minőséget és megbízhatóságot garantálnak. Kerülje a gyanúsan olcsó, ismeretlen márkájú termékeket, mivel azok zajosabbak lehetnek, vagy hamarabb tönkremehetnek.
A megfelelő LNB kiválasztása befektetés a jövőbe. Egy jól megválasztott és telepített LNB hosszú éveken át gondtalan műholdas vételt biztosít.
Frekvencia tartományok és polarizáció
A műholdas kommunikáció alapvető elemei a frekvenciatartományok és a polarizáció, amelyek elengedhetetlenek a jelek hatékony és zavartalan továbbításához. Az LNB feladata, hogy ezeket a paramétereket kezelje és a beltéri egység számára feldolgozhatóvá tegye.
Frekvencia tartományok (sávok)
A műholdas adások különböző frekvenciatartományokban zajlanak. A leggyakoribb otthoni műholdas vételhez használt sáv a Ku-sáv (ejtsd: ká-ú sáv). Ez a sáv általában 10.7 GHz és 12.75 GHz közötti frekvenciákat ölel fel. Ezen belül két fő alcsoportot különböztetünk meg:
- Alacsony sáv (Low Band): 10.7 GHz és 11.7 GHz között.
- Magas sáv (High Band): 11.7 GHz és 12.75 GHz között.
Az LNB a bemeneti frekvenciát a fentebb említett helyi oszcillátor frekvenciájának kivonásával alakítja át a középfrekvenciára (IF), amely a beltéri egység felé halad. A Low Band és High Band közötti váltást a beltéri egység által küldött 22 kHz-es kapcsolójel vezérli. Ha a jel jelen van, az LNB a High Band frekvenciáját használja; ha nincs jelen, akkor a Low Band-et. A modern LNB-k általában mindkét sávot képesek kezelni, ezért nevezik őket “universal” (univerzális) LNB-nek.
Polarizáció
A rádióhullámok, így a műholdról érkező jelek is, különböző irányokban oszcillálhatnak. Ezt nevezzük polarizációnak. A műholdas kommunikációban két fő polarizációt használnak a sávszélesség hatékonyabb kihasználása érdekében:
- Horizontális polarizáció (H): A rádióhullámok vízszintesen oszcillálnak.
- Vertikális polarizáció (V): A rádióhullámok függőlegesen oszcillálnak.
Az LNB feladata, hogy ezeket a különböző polarizációjú jeleket elkülönítse. A beltéri egység a koaxiális kábelen keresztül küldött DC feszültséggel vezérli az LNB-t, hogy melyik polarizációt engedje át:
* 13V DC feszültség: A vertikális polarizáció kiválasztására.
* 18V DC feszültség: A horizontális polarizáció kiválasztására.
Ez a polarizációs szétválasztás teszi lehetővé, hogy ugyanazon a frekvencián két különböző csatornát is sugározzanak, növelve ezzel a műhold kapacitását. Az LNB belsejében lévő szondák (pólusok) érzékelik a különböző polarizációkat, és a vezérlőfeszültség alapján kapcsolnak.
„A frekvenciasávok és a polarizáció nem pusztán műszaki adatok, hanem a műholdas kommunikáció nyelve, melyet az LNB fordít le számunkra.”
A helyes LNB beállítás kulcsfontosságú, mivel a polarizációs szög (Skew) eltolódása nagymértékben ronthatja a vétel minőségét, különösen a szélsőséges időjárási körülmények között. Az LNB-t általában a saját tengelye körül elforgatva lehet finomhangolni a legjobb polarizációs elválasztás eléréséhez.

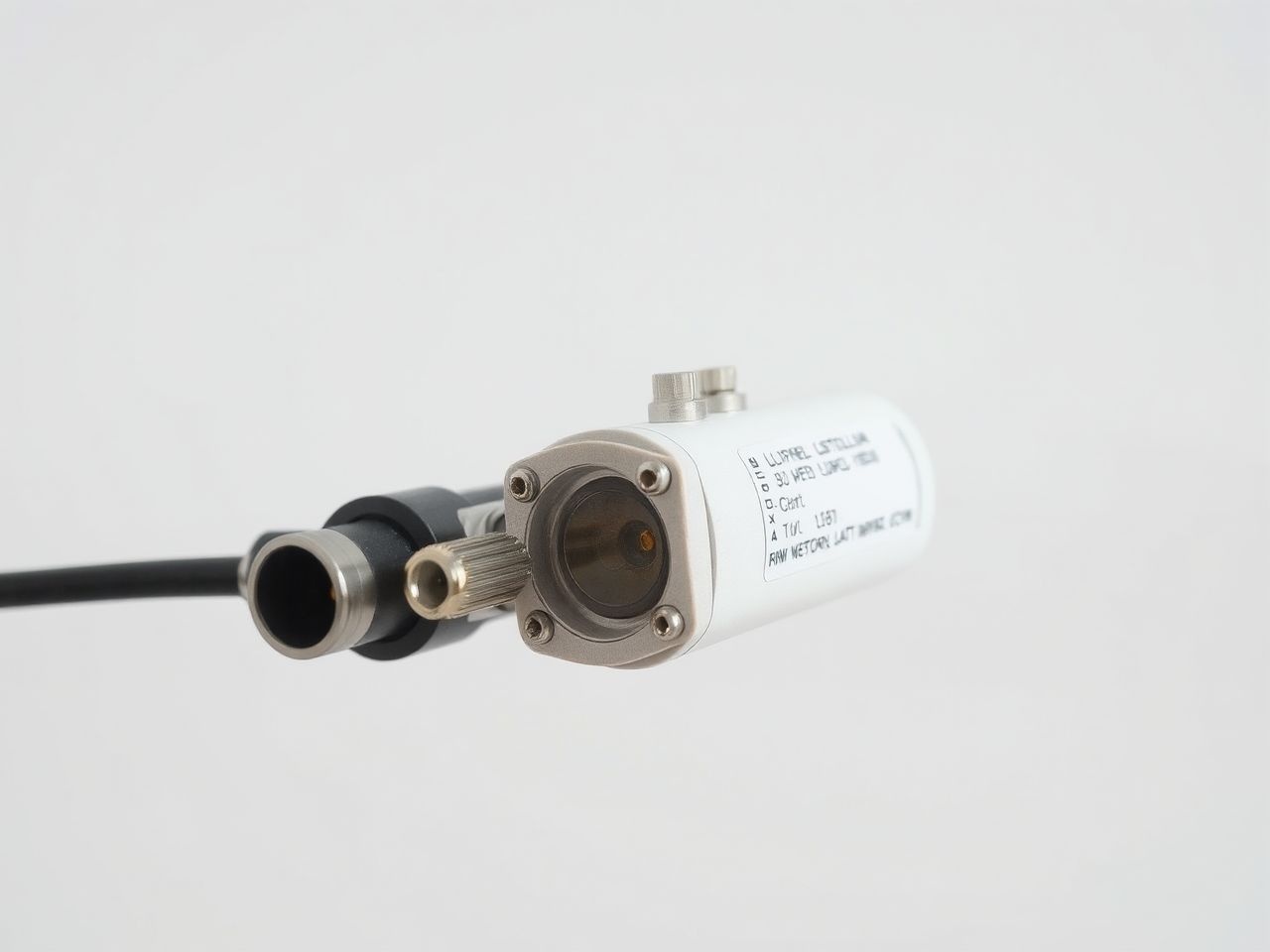

Zajfaktor (Noise Figure) és erősítés (Gain)
Az LNB teljesítményét két alapvető paraméter határozza meg, amelyek közvetlenül befolyásolják a műholdas vétel minőségét: a zajfaktor (Noise Figure, NF) és az erősítés (Gain). Ezek megértése elengedhetetlen a megfelelő LNB kiválasztásához.
Zajfaktor (Noise Figure, NF)
A zajfaktor az LNB egyik legkritikusabb paramétere. Azt mutatja meg, hogy az LNB mennyire tisztán dolgozza fel a beérkező jelet, azaz mennyi saját zajt ad hozzá ahhoz. Mivel a műholdról érkező jelek rendkívül gyengék, minden, az LNB által hozzáadott zaj drasztikusan ronthatja a jel/zaj arányt (SNR), ami a digitális adások esetében blokkosodást, képtörést vagy teljes jelvesztést okozhat.
A zajfaktort decibelben (dB) mérik, és minél alacsonyabb az érték, annál jobb az LNB. A modern, jó minőségű LNB-k zajfaktora jellemzően 0.1 dB és 0.3 dB között mozog. Bár a különbség 0.1 dB és 0.3 dB között papíron nagynak tűnhet, a gyakorlatban, különösen erős jelszintű műholdak esetén, a felhasználók ritkán észlelnek különbséget. Azonban gyengébb jelszintű műholdak, kisebb parabolaantennák vagy rossz időjárási körülmények (eső, hó) esetén a jobb zajfaktorú LNB jobb vételt biztosíthat.
Fontos megjegyezni, hogy a gyártók néha marketing célból irreálisan alacsony zajfaktort (pl. 0.0 dB) tüntetnek fel, ami fizikailag lehetetlen. Mindig érdemes megbízható márkák termékeit választani, amelyek reális adatokat közölnek.
Erősítés (Gain)
Az erősítés azt jelzi, hogy az LNB milyen mértékben erősíti fel a bejövő gyenge műholdas jelet, mielőtt továbbküldi azt a koaxiális kábelen keresztül a beltéri egységhez. Az erősítést szintén decibelben (dB) mérik, és egy tipikus LNB erősítése 50 dB és 65 dB között van.
Egy megfelelő erősítésű LNB biztosítja, hogy a jel elegendően erős legyen a beltéri egység számára, még hosszú kábelezés vagy több elosztó használata esetén is. Ha az erősítés túl alacsony, a jel túl gyenge lesz, ami vételi problémákhoz vezet. Ha azonban az erősítés túl magas, az LNB kimeneti jele túl erős lehet, és telítheti a beltéri egység bemenetét, ami szintén torzítást és vételi hibákat okozhat.
Az erősítésnek és a zajfaktornak egyensúlyban kell lennie. Egy magas erősítésű, de rossz zajfaktorú LNB egyszerűen csak felerősíti a zajt is, ami nem javítja a jel/zaj arányt. Egy jó LNB mindkét paramétert optimálisan kezeli, hogy a lehető legjobb minőségű jelet biztosítsa a beltéri egység számára. A legtöbb modern, univerzális LNB-t úgy tervezték, hogy optimális egyensúlyt teremtsen ezen paraméterek között a leggyakoribb otthoni felhasználási esetekben.
Az LNB felszerelése és beállítása: A tökéletes vételért
Az LNB megfelelő felszerelése és pontos beállítása kulcsfontosságú a stabil és kiváló minőségű műholdas vétel eléréséhez. Még a legjobb minőségű LNB sem fog optimálisan működni, ha rosszul van pozicionálva. A telepítés során több lépést is figyelembe kell venni.
1. Az LNB rögzítése a parabolaantennán
Az LNB-t a parabolaantenna fókuszpontjában kell elhelyezni, az antenna karjának végén található LNB tartóba. Győződjön meg róla, hogy az LNB szorosan illeszkedik a tartóba, és megfelelően rögzítve van, hogy az időjárás (szél) ne mozdíthassa el. A legtöbb LNB tartó egy szabványos 40 mm-es átmérőjű nyakkal rendelkezik. Egyes LNB-khez szűkítőgyűrűkre lehet szükség a tökéletes illeszkedéshez.
2. A fókusztávolság beállítása
Az LNB-t a fókuszpontba kell helyezni, ami azt jelenti, hogy az LNB elejének (a “horn antenna” résznek) a parabolaantenna pontos fókuszában kell lennie. Az LNB tartója általában lehetővé teszi az LNB előre-hátra mozgatását a tartóban. Ezt a távolságot finomhangolással lehet optimalizálni a legjobb jelerősség és minőség eléréséhez. A legtöbb esetben az LNB-n jelölve van egy skála (mm-ben), ami segít a pontos beállításban, de a gyári alapérték általában jó kiindulópont.
3. Az LNB polarizációs szögének (Skew) beállítása
Ez az egyik leggyakrabban elhanyagolt, mégis kritikus beállítás. A Föld görbülete és a műholdak elhelyezkedése miatt az LNB-t nem pontosan függőlegesen kell elhelyezni, hanem a saját tengelye körül el kell forgatni egy bizonyos szögben. Ezt nevezik Skew beállításnak. Az elforgatás célja a horizontális és vertikális polarizációk közötti maximális elválasztás elérése.
A Skew szög a földrajzi elhelyezkedéstől és a műhold pozíciójától függ. Ezt általában próbálgatással (a beltéri egység jelszintmérőjét figyelve) vagy speciális műholdkereső alkalmazások és műszerek segítségével lehet beállítani. Az LNB-n gyakran van egy skála (pl. -20° és +20° között), amely segít a pontosabb elforgatásban. A Skew beállítása különösen fontos a minőségi digitális vételhez, mivel a rossz beállítás jelentősen ronthatja a jel/zaj arányt.
4. A kábelezés és a vízvédelem
Miután az LNB a helyére került és beállításra került, csatlakoztassa a koaxiális kábelt az LNB F-csatlakozójához. Használjon jó minőségű, kültéri használatra alkalmas koaxiális kábelt (pl. RG6 típusú). A csatlakozásokat gondosan rögzítse és védje a nedvességtől. Az LNB-k többsége rendelkezik egy kihúzható védőburkolattal, amelyet a csatlakozó fölé kell húzni. Ezen felül használhat vízálló szalagot vagy speciális tömítőanyagot is a csatlakozó köré, hogy megakadályozza a víz bejutását, ami oxidációhoz és jelvesztéshez vezethet.
„A precíz LNB beállítás olyan, mint egy műtét: a legkisebb elmozdulás is döntő lehet a siker szempontjából, garantálva a tiszta képet és a stabil vételt.”
A pontos beállításhoz érdemes műholdkereső műszert (Sat Finder) használni, amely nem csak a jelerősséget, hanem a jelminőséget (BER, C/N) is mutatja. Ezek a műszerek jelentősen megkönnyítik és felgyorsítják a beállítási folyamatot, különösen, ha több műholdat szeretnénk fogni vagy Monoblock LNB-t használunk. Ha bizonytalan a telepítésben, érdemes szakembert hívni, aki professzionális eszközökkel végzi el a beállítást.
Gyakori problémák és hibaelhárítás az LNB-vel kapcsolatban
Bár az LNB-k általában megbízható alkatrészek, időnként előfordulhatnak velük kapcsolatos problémák, amelyek befolyásolják a műholdas vétel minőségét vagy akár teljesen meg is szüntethetik azt. Az alábbiakban bemutatjuk a leggyakoribb hibajelenségeket és azok lehetséges okait, valamint a hibaelhárítási lépéseket.
1. Nincs jel / Gyenge jelszint / Képtörés, blokkosodás
Ez a leggyakoribb probléma, és több oka is lehet:
- LNB meghibásodása: Az LNB az idő múlásával, különösen extrém időjárási körülmények között (UV sugárzás, hőingadozás, nedvesség bejutása) meghibásodhat. Ez a legvalószínűbb ok, ha a hiba hirtelen jelentkezik, és korábban minden rendben volt.
- Hibaelhárítás: Próbálja meg kicserélni az LNB-t egy új, ismert minőségű darabra. Ha a probléma megszűnik, az LNB volt a hibás.
- Antenna elmozdulása: Erős szél, mechanikai behatás (pl. madár) elmozdíthatja a parabolaantennát, ami miatt az már nem a műholdra mutat pontosan.
- Hibaelhárítás: Ellenőrizze az antenna rögzítését és állítsa be újra a műholdkereső műszer segítségével.
- Kábelhiba: A koaxiális kábel sérülése (pl. megtörik, elvágódik, rágcsáló megrágja) vagy a csatlakozók oxidációja szintén jelvesztést okozhat.
- Hibaelhárítás: Ellenőrizze a kábel teljes hosszát és a csatlakozókat. Cserélje ki a sérült kábelszakaszokat vagy csatlakozókat. Győződjön meg róla, hogy a csatlakozók vízállóak.
- LNB beállítási hiba (fókusz, Skew): Ha az LNB nincs pontosan a fókuszpontban vagy a Skew szöge rossz, az gyenge jelminőséget eredményezhet.
- Hibaelhárítás: Finomhangolja az LNB pozícióját és Skew szögét a beltéri egység jelszintmérője vagy egy műholdkereső műszer segítségével.
- Beltéri egység hibája: Ritkábban, de a beltéri egység is meghibásodhat, és nem tudja megfelelően vezérelni az LNB-t vagy feldolgozni a jelet.
- Hibaelhárítás: Próbálja ki az LNB-t egy másik beltéri egységgel, ha lehetséges.
2. Csak bizonyos csatornák hiányoznak / Csak egy polarizáció működik
Ez a probléma gyakran a polarizáció vagy a sávváltás hibájára utal.
- LNB vezérlési probléma: Az LNB nem vált megfelelően a horizontális/vertikális polarizáció vagy a magas/alacsony sáv között. Ennek oka lehet az LNB meghibásodása, vagy a beltéri egység által küldött vezérlőfeszültség (13/18V) vagy 22 kHz-es jel hiánya/hibája.
- Hibaelhárítás: Ellenőrizze a beltéri egység beállításait. Mérje meg a feszültséget a kábelen (csak szakember végezze!), hogy meggyőződjön a megfelelő vezérlőjelek meglétéről. Ha az LNB hibás, cserélje ki.
- Monoblock LNB hiba: Ha Monoblock LNB-t használ, és csak az egyik műholdról vannak csatornák, akkor a beépített DiSEqC kapcsoló vagy az egyik LNB fej hibásodhatott meg, vagy a beltéri egység DiSEqC beállításai nem megfelelőek.
- Hibaelhárítás: Ellenőrizze a beltéri egység DiSEqC beállításait. Ha ez nem segít, valószínűleg az LNB hibás.
3. Kábelhiba miatti oxidáció
A kültéri csatlakozásoknál (LNB és koaxiális kábel) a nedvesség bejutása oxidációt okozhat, ami jelentősen rontja a jelátvitelt. Ez lassan, fokozatosan jelentkező problémát okozhat, ami idővel egyre rosszabb lesz.
- Hibaelhárítás: Ellenőrizze az összes kültéri csatlakozót. Tisztítsa meg az oxidált felületeket, és gondoskodjon a megfelelő vízvédelemről (védőburkolat, vízálló szalag). Szükség esetén cserélje ki a csatlakozókat.
A hibaelhárítás során mindig a legegyszerűbb és legkevésbé költséges lépésekkel kezdje. Gyakran egy egyszerű kábelcsere vagy az antenna újraigazítása megoldja a problémát. Ha a probléma továbbra is fennáll, és nem biztos a dolgában, érdemes szakembert hívni.
Az LNB karbantartása és élettartama
Az LNB egy kültéri eszköz, amely folyamatosan ki van téve az időjárás viszontagságainak. Bár alapvetően karbantartásmentesre tervezték, néhány egyszerű lépéssel meghosszabbíthatja az élettartamát és biztosíthatja a stabil működését.
1. Vízvédelem és tömítés
Ez a legfontosabb szempont. Az LNB F-csatlakozójánál a nedvesség bejutása az egyik leggyakoribb meghibásodási ok.
* Ellenőrizze rendszeresen a csatlakozó védőburkolatát. Győződjön meg róla, hogy szorosan illeszkedik és nincs rajta repedés.
* Használjon vízálló szalagot (pl. öntapadós, vulkanizáló szalag) a csatlakozó köré, hogy extra védelmet biztosítson az eső és a pára ellen.
* Ha oxidációt észlel, azonnal tisztítsa meg a csatlakozót és cserélje ki a kábelvégződést, ha szükséges. Az oxidált felületek drasztikusan rontják a jelminőséget.
2. Tisztán tartás
Bár az LNB-t úgy tervezték, hogy ellenálljon a környezeti hatásoknak, az erős szennyeződések (pl. vastag porréteg, pókhálók, madárürülék) befolyásolhatják a bejövő jel minőségét.
* Időnként, óvatosan tisztítsa meg az LNB előlapját (a tölcsér részt) egy puha, nedves ronggyal. Kerülje az erős vegyszereket, amelyek károsíthatják az anyagot.
* Figyeljen a madárfészkekre vagy nagyobb rovarok (pl. darazsak) fészkeire, amelyek eltömíthetik az LNB bemenetét. Távolítsa el ezeket óvatosan.
3. Mechanikai sérülések elkerülése
Az LNB a parabolaantenna karjának végén helyezkedik el, és ki van téve a mechanikai behatásoknak.
* Ellenőrizze az LNB rögzítését a tartóban. Győződjön meg róla, hogy szorosan áll, és nem mozog. Az erős szél könnyen elmozdíthatja, ha nem megfelelően van rögzítve.
* Kerülje az LNB fizikai ütéseit, mert ez belső sérüléseket okozhat.
4. Élettartam
Egy jó minőségű LNB élettartama általában 5-10 év, de megfelelő körülmények között akár tovább is működhet. Azonban az UV sugárzás, a hőmérséklet-ingadozások, a nedvesség és a villámcsapások mind hozzájárulhatnak a korábbi meghibásodáshoz. Ha a jelminőség romlik, és minden más hibalehetőséget kizárt, az LNB cseréje lehet a megoldás. Az LNB viszonylag olcsó alkatrész, így a csere általában megfizethető.
„Az LNB karbantartása nem bonyolult, mégis kritikus: egy kis odafigyeléssel hosszú éveken át élvezhetjük a tiszta műholdas adásokat.”
A rendszeres vizuális ellenőrzés és a fent említett egyszerű karbantartási lépések betartása segíthet abban, hogy az LNB hosszú ideig megbízhatóan működjön, és Ön zavartalanul élvezhesse a műholdas televíziózás előnyeit.
A műholdas vétel jövője és az LNB-k fejlődése
A technológia rohamos fejlődése ellenére a műholdas vétel továbbra is releváns marad, és az LNB-k is folyamatosan fejlődnek, hogy megfeleljenek az új kihívásoknak és igényeknek. A jövőben várhatóan a következő trendek dominálnak majd:
1. UHD/4K és 8K tartalom
A magas felbontású (UHD/4K) és a még nagyobb felbontású (8K) tartalmak terjedésével az LNB-knek képesnek kell lenniük a nagyobb sávszélességű jelek hatékonyabb feldolgozására. A Wideband LNB-k és a dCSS (Unicable II) technológia elterjedése ezen igények kielégítésére irányul. Ezek a rendszerek nagyobb adatátviteli kapacitást és rugalmasságot kínálnak a jövőbeni, adatigényesebb adásokhoz.
2. IP alapú konvergencia
Egyre nagyobb az igény arra, hogy a műholdas jeleket közvetlenül IP hálózaton keresztül lehessen elosztani az otthonon belül. Az úgynevezett IP LNB-k vagy SAT>IP konverterek lehetővé teszik a műholdas jelek átalakítását IP stream-ekké, amelyeket aztán Wi-Fi-n vagy Etherneten keresztül bármilyen IP-képes eszközre (okostelefon, tablet, okostévé) továbbíthatunk. Ez a technológia kiküszöböli a koaxiális kábelezés szükségességét az otthonon belül, és a műholdas vételt a modern IP alapú otthoni hálózatokba integrálja.
3. Fejlettebb Unicable rendszerek
Az Unicable technológia továbbfejlődik, nagyobb számú felhasználói sávot (User Bands) kínálva, ami még több beltéri egység csatlakoztatását teszi lehetővé egyetlen kábelen. A dCSS LNB-k már most is 16, 24 vagy akár 32 vevőt tudnak kiszolgálni, és ez a kapacitás várhatóan tovább növekszik majd.
4. Kompaktabb és hatékonyabb kialakítás
Az LNB-k mérete várhatóan tovább csökken, miközben a teljesítményük (zajfaktor, erősítés) javul. A gyártók folyamatosan dolgoznak az energiahatékonyság növelésén és az élettartam meghosszabbításán, valamint a jobb időjárásállóság elérésén.
5. Műholdas internet és hibrid megoldások
A műholdas internet (például Starlink, Eutelsat Ka-Sat) terjedésével hibrid LNB-k jelenhetnek meg, amelyek egyetlen egységben egyesítik a televíziós vétel és az internet hozzáférés funkcióit, egyszerűsítve ezzel a telepítést és a kábelezést.
Bár a műholdas vétel piaca átalakulóban van a streaming szolgáltatások miatt, a technológia továbbra is kulcsszerepet játszik a nagy sávszélességű tartalom eljuttatásában, különösen a távoli területeken vagy a professzionális műsorszórásban. Az LNB-k fejlődése biztosítja, hogy a műholdas televíziózás a jövőben is életképes és versenyképes opció maradjon.
A műholdas vétel előnyei és hátrányai az egyéb platformokkal szemben
A műholdas televíziózás, bár a digitális korban számos alternatívával szembesül, továbbra is jelentős szerepet tölt be a médiafogyasztásban. Fontos megvizsgálni az előnyeit és hátrányait más platformokkal, például a kábeltelevízióval, az IPTV-vel és a streaming szolgáltatásokkal szemben.
Előnyök:
- Széles programválaszték és nemzetközi csatornák: A műholdas vétel hozzáférést biztosít több ezer ingyenes és fizetős csatornához a világ minden tájáról, gyakran olyanokhoz is, amelyek más platformokon nem elérhetők. Ez különösen vonzó lehet a külföldi nyelvet beszélők vagy a speciális érdeklődésű nézők számára.
- Függetlenség a vezetékes infrastruktúrától: A műholdas vételhez nincs szükség földi hálózatra (kábel, optikai szál). Ez ideálissá teszi a távoli, vidéki területeken élőket, ahol a vezetékes internet és tévé szolgáltatások korlátozottak vagy nem elérhetők.
- Kiváló kép- és hangminőség: A műholdak nagy sávszélességű adásokat tesznek lehetővé, ami kiváló HD, Full HD, sőt akár 4K/UHD képminőséget és térhatású hangzást eredményezhet, gyakran jobb minőségben, mint a tömörített streaming vagy egyes kábelszolgáltatók ajánlatai.
- Stabilitás és megbízhatóság: A műholdas jel kevésbé érzékeny a földi infrastruktúra meghibásodásaira vagy túlterheltségére. Bár az extrém időjárás (erős eső, hó) befolyásolhatja a vételt, általában stabilabb, mint az internet alapú szolgáltatások, amelyek a hálózati forgalomtól függenek.
- Nincs havi előfizetési díj (FTA csatornák esetén): Számos műholdról ingyenesen fogható (Free-to-Air, FTA) csatorna érhető el, amelyekért nem kell havi előfizetési díjat fizetni. Csak a kezdeti beruházási költségek (antenna, LNB, beltéri egység) merülnek fel.
Hátrányok:
- Kezdeti beruházási költség: A parabolaantenna, az LNB és a beltéri egység megvásárlása, valamint a telepítés költségei jelentős kiadást jelenthetnek, különösen egy komplexebb rendszer (pl. motoros antenna, multiswitch) esetén.
- Telepítés és beállítás: A parabolaantenna pontos beállítása, az LNB pozicionálása és a kábelezés szakértelmet igényelhet. A rossz telepítés gyenge vételhez vezet.
- Esztétika: A parabolaantenna kültéri elhelyezése nem mindig illeszkedik az épület esztétikájához, és egyes helyeken korlátozások is vonatkozhatnak rá.
- Időjárásérzékenység: Erős eső, hóvihar vagy sűrű felhőzet ronthatja a műholdas jel vételét, ami jelvesztéshez vagy képtöréshez vezethet (ún. „rain fade” effektus).
- Egyirányú kommunikáció: A hagyományos műholdas tévézés egyirányú kommunikációt jelent (műholdról a vevőhöz), így nem támogatja az interaktív szolgáltatásokat, mint a video on demand (VoD) vagy a visszanézhető tévé, kivéve ha hibrid rendszerben, internetkapcsolattal párosul.
- Korlátozott helyi tartalom: Bár sok nemzetközi csatorna elérhető, a helyi (pl. magyar regionális) csatornák elérhetősége korlátozottabb lehet, mint a kábelszolgáltatóknál.
Összefoglalva, a műholdas vétel továbbra is erős alternatívát kínál, különösen a magas minőségű, széles választékú és infrastruktúrától független tartalomelérés iránt érdeklődők számára. Az LNB, mint a rendszer kulcsfontosságú eleme, a technológia fejlődésével egyre kifinomultabbá és sokoldalúbbá válik, biztosítva a műholdas televíziózás jövőjét.
