Leválasztó transzformátor szerepe az elektromos rendszerekben – Miért fontos a biztonság és zavarszűrés szempontjából

Az elektromos rendszerek tervezése és üzemeltetése során a biztonság és a megbízhatóság két alapvető pillér, amelyek jelentős mértékben befolyásolják egy adott berendezés vagy teljes hálózat hatékonyságát és hosszú távú működését. A modern technológia fejlődésével egyre komplexebbé váló elektromos környezetben számos kihívással kell szembenézni, mint például az áramütés veszélye, a földhurkok, vagy az elektromágneses zavarok (EMI). Ezen problémák hatékony kezelésére számos megoldás létezik, de ezek közül kiemelkedik egy viszonylag egyszerű, mégis rendkívül hatékony eszköz: a leválasztó transzformátor. Ennek az eszköznek a szerepe messze túlmutat a puszta feszültségátalakításon; valójában egy kritikus komponensről van szó, amely képes alapjaiban megváltoztatni egy elektromos rendszer biztonsági és zavarszűrési profilját, védelmet nyújtva mind a felhasználók, mind az érzékeny elektronikai berendezések számára.

Mi is az a leválasztó transzformátor? Az alapok megértése

A leválasztó transzformátor, angolul “isolation transformer”, egy olyan speciális transzformátor, amelyet elsősorban nem a feszültség szintjének megváltoztatására terveztek, hanem a galvanikus leválasztásra. Ez azt jelenti, hogy a primer (bemeneti) és a szekunder (kimeneti) tekercs között nincs közvetlen elektromos kapcsolat. Az energiaátvitel kizárólag mágneses indukció útján történik, ami fizikai és elektromos elszigeteltséget biztosít a két áramkör között.

Ez a galvanikus leválasztás alapvető fontosságú. A hagyományos transzformátorokkal ellentétben, ahol a primer és szekunder tekercsek között esetleg van valamilyen közös pont, vagy a szigetelés kevésbé hangsúlyos, a leválasztó transzformátoroknál a két tekercs közötti szigetelési ellenállás rendkívül magas. Ez az extra szigetelés biztosítja azt a kritikus védelmet, ami miatt ezek az eszközök oly nélkülözhetetlenek bizonyos alkalmazásokban.

A leválasztó transzformátor működési elve a Faraday-féle elektromágneses indukció törvényén alapul. Amikor a primer tekercsre váltakozó feszültséget kapcsolunk, az áram egy változó mágneses mezőt hoz létre. Ez a mágneses mező áthalad a transzformátor magján, és indukál egy feszültséget a szekunder tekercsben. Mivel nincs közvetlen vezető kapcsolat, a bemeneti hálózat esetleges hibái vagy zavarai nem jutnak át közvetlenül a kimeneti oldalra.

Gyakran 1:1 arányú a feszültségátvitel, azaz a bemeneti feszültség megegyezik a kimeneti feszültséggel. Ez azonban nem kötelező, léteznek eltérő áttételű leválasztó transzformátorok is, amelyek egyidejűleg végeznek feszültségátalakítást és galvanikus leválasztást. A lényeg a primer és szekunder oldal közötti megszakított áramköri kapcsolat.

Az elektromos biztonság pillére: Védelem az áramütés ellen

Az áramütés elleni védelem az elektromos rendszerek egyik legfontosabb szempontja. A leválasztó transzformátor ebben a tekintetben kulcsszerepet játszik, mivel képes egy földfüggetlen hálózatot létrehozni a szekunder oldalon. Ez a földfüggetlen állapot alapjaiban változtatja meg a hibás működés esetén fellépő kockázatokat.

Amikor egy személy megérint egy feszültség alatt álló, de földelt hálózatba kötött berendezés hibás, feszültség alá került fémburkolatát, az áram a testen keresztül a föld felé záródik, ami életveszélyes áramütést okozhat. A leválasztó transzformátorral táplált szekunder áramkörben azonban a kimeneti oldal egyik pontja sincs közvetlenül földelve. Ez azt jelenti, hogy egy első hibaállapot, például egy fázisvezető érintkezése a berendezés burkolatával, önmagában még nem okoz áramütés veszélyt.

Ez a koncepció a védőelválasztás néven ismert védelmi mód alapja. Az első hibaállapot során a berendezés burkolata feszültség alá kerülhet, de mivel nincs áramköri záródás a föld felé, az áram nem tud átfolyni a földelt testen keresztül. Csak akkor válik veszélyessé a helyzet, ha egy második, független hiba is fellép, vagyis egy másik fázisvezető is érintkezésbe kerül a burkolattal, vagy a felhasználó egyidejűleg megérinti a feszültség alá került burkolatot és egy földelt pontot.

Az érintési feszültség csökkentése egy másik kritikus előny. Egy normál, földelt hálózatban egy hiba esetén a teljes hálózati feszültség megjelenhet a burkolaton. Egy leválasztó transzformátorral táplált rendszerben az első hiba esetén a burkolaton megjelenő feszültség a földhöz képest nulla marad, vagy jelentősen alacsonyabb, mint a hálózati feszültség, így minimalizálva az áramütés kockázatát. Ez különösen fontos olyan környezetekben, ahol az emberek nedves körülmények között dolgoznak, vagy ahol nagy a földelési ellenállás.

A leválasztó transzformátorok alkalmazása kiemelten fontos az orvosi berendezések esetében. A betegek gyakran sérülékeny állapotban vannak, és testük ellenállása alacsonyabb lehet. Az életfenntartó vagy diagnosztikai eszközök közvetlen kapcsolatban állhatnak a beteg testével, ezért a legkisebb szivárgó áram is súlyos következményekkel járhat. A leválasztó transzformátorok biztosítják, hogy az orvosi eszközök táplálása galvanikusan leválasztott legyen a hálózattól, drámaian csökkentve az elektromos sokk kockázatát a beteg és az orvosi személyzet számára egyaránt. Az orvosi szabványok, mint az IEC 60601, szigorú előírásokat tartalmaznak a leválasztó transzformátorok használatára vonatkozóan ezen a területen.

A védőelválasztás tehát nem csupán egy technikai megoldás, hanem egy életmentő funkció. A leválasztó transzformátorok ezen képessége teszi őket a modern elektromos biztonság egyik alapkövévé, különösen azokban a szituációkban, ahol a hagyományos földelés vagy az áram-védőkapcsolók (FI-relék) önmagukban nem nyújtanak elegendő védelmet.

A zavarszűrés mestere: Elektromágneses interferencia (EMI) és rádiófrekvenciás interferencia (RFI) csökkentése

Az elektromos rendszerekben nem csupán a biztonság jelenti a kihívást, hanem a zavartalan működés is. A modern világban rengeteg elektromos és elektronikus eszköz működik együtt, amelyek mindegyike potenciális forrása lehet az elektromágneses interferenciának (EMI) és a rádiófrekvenciás interferenciának (RFI). Ezek a zavarok meghibásodásokat, pontatlan méréseket, adatvesztést és a berendezések élettartamának csökkenését okozhatják.

A leválasztó transzformátor kiválóan alkalmas az ilyen típusú zavarok csökkentésére. Mivel a primer és szekunder tekercs között nincs közvetlen vezető kapcsolat, a hálózati oldalon fellépő zajok és tüskék jelentős része nem tud átjutni a leválasztott oldalra. Ez a tulajdonság teszi őket ideális eszközzé az érzékeny elektronikai berendezések védelmére.

Két fő típusú elektromos zajt különböztetünk meg, amelyek ellen a leválasztó transzformátor hatékony védelmet nyújt:

1. Közös módusú zavarok (common-mode noise): Ezek olyan zajok, amelyek mindkét fázisvezetőn és a nullavezetőn is megjelennek, azonos fázisban, a földhöz képest. Gyakran a tápvezetékek és a föld közötti parazita kapacitásokon keresztül terjednek. A leválasztó transzformátor magas szigetelési ellenállása és alacsony primer-szekunder kapacitása drámaian csökkenti a közös módusú zajok átjutását. Az elektrosztatikus árnyékolás, amely egy földelt réz fólia réteg a tekercsek között, tovább javítja ezt a képességet, levezetve a kapacitívan csatolt zavarokat a földre, mielőtt azok elérnék a szekunder tekercset.
2. Differenciális módusú zavarok (differential-mode noise): Ezek olyan zajok, amelyek a fázisvezető és a nullavezető között jelennek meg, ellentétes fázisban. A leválasztó transzformátor magjának induktív jellege és a tekercsek kialakítása bizonyos mértékig csillapítja ezeket a zavarokat is, bár elsősorban a közös módusú zajok ellen a leghatékonyabb.

A földhurkok megszüntetése egy másik kritikus terület, ahol a leválasztó transzformátor felbecsülhetetlen értékű. A földhurkok akkor keletkeznek, amikor egy elektromos rendszer több ponton is földelve van, és a földpotenciálok közötti különbségek áramot indítanak el a földvezetőben. Ez a földhurokáram zajt indukálhat a jelvezetékekben, ami torzítást okozhat, különösen az audio- és videotechnikában. A leválasztó transzformátor, mivel galvanikusan leválasztja a szekunder áramkört a primer földelésétől, hatékonyan megtöri ezeket a földhurkokat, így biztosítva a tiszta jelátvitelt.

Az ipari környezetben, ahol nagy teljesítményű motorok, kapcsolóüzemű tápegységek és egyéb zajforrások működnek, az EMI/RFI zavarok komoly problémákat okozhatnak a vezérlőrendszerekben (pl. PLC-k), szenzorokban és adatkommunikációs hálózatokban. A leválasztó transzformátorok alkalmazása itt elengedhetetlen a rendszer stabilitásának és az adatok integritásának megőrzéséhez. Egy jól megtervezett leválasztó transzformátor lényegében egy passzív szűrőként működik, amely kiszűri a hálózati zajokat, mielőtt azok elérnék az érzékeny berendezéseket.

A digitális elektronika és az informatikai rendszerek korában a zajmentes tápellátás kulcsfontosságú. A számítógépek, szerverek és hálózati eszközök rendkívül érzékenyek a hálózati feszültség ingadozásaira és a zajokra. A leválasztó transzformátorok segítenek stabilizálni a tápellátást, és megvédik ezeket az eszközöket a hálózati zavaroktól, így hozzájárulva a megbízható működéshez és az adatvesztés megelőzéséhez.

„A leválasztó transzformátor nem csak biztonságot nyújt, hanem a zavarszűrés terén is verhetetlen, garantálva a tiszta energiát az érzékeny rendszerek számára.”

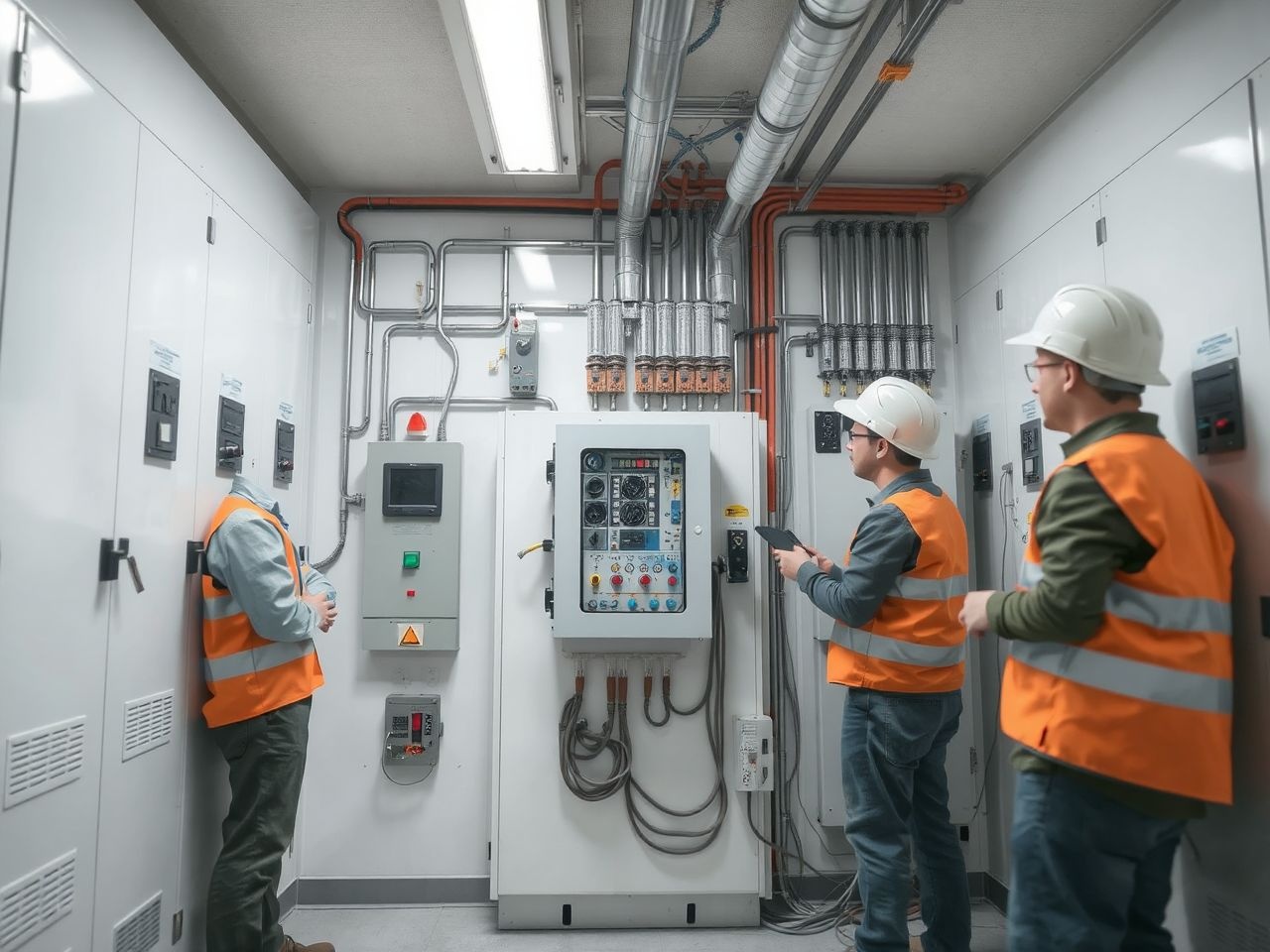

Alkalmazási területek: Hol nélkülözhetetlen a leválasztó transzformátor?

A leválasztó transzformátorok sokoldalúsága és a biztonság, valamint a zavarszűrés terén nyújtott kivételes képességei miatt számos iparágban és alkalmazásban nélkülözhetetlenek. Az alábbiakban bemutatunk néhány kulcsfontosságú területet, ahol ezek az eszközök kritikus szerepet játszanak.

Orvosi berendezések

Az orvosi szektor talán az a terület, ahol a leválasztó transzformátorok a legkritikusabb szerepet töltik be. A betegek védelme, különösen az életfenntartó és diagnosztikai eszközök használatakor, abszolút prioritás. Az orvosi készülékek, mint például az EKG-gépek, lélegeztetőgépek, infúziós pumpák vagy műtői lámpák, gyakran közvetlen kapcsolatban állnak a beteggel. Ebben az esetben a legkisebb hálózati hiba vagy szivárgó áram is súlyos, akár halálos következményekkel járhat. A leválasztó transzformátorok biztosítják a galvanikus leválasztást a hálózati tápellátás és a betegre alkalmazott eszköz között, ezzel minimálisra csökkentve az áramütés kockázatát. Ezen túlmenően, az orvosi eszközök rendkívül érzékenyek az elektromos zajokra, amelyek befolyásolhatják a mérések pontosságát. A leválasztó transzformátorok a zajszűrésben is segítenek, garantálva a pontos és megbízható működést.

Audio- és videotechnika

A professzionális audio- és videotechnikai rendszerekben a földhurkok és az ebből eredő zajok (pl. búgás) gyakori problémát jelentenek. Amikor több audio/video berendezést csatlakoztatnak össze, és azok különböző pontokon vannak földelve, potenciálkülönbségek alakulhatnak ki, amelyek áramot indítanak el a jelvezetékek árnyékolásában. Ez a jel minőségét rontó zajhoz vezet. A leválasztó transzformátorok, különösen az audio leválasztók, hatékonyan megtörik ezeket a földhurkokat, anélkül, hogy befolyásolnák a hang vagy kép minőségét. Így biztosítják a tiszta, zavartalan hangzást és a kiváló képminőséget, ami elengedhetetlen a stúdiókban, élő koncerteken, vagy professzionális videós produkciókban.

Laboratóriumi és mérőműszerek

A laboratóriumokban és a kutatási intézményekben használt mérőműszerek, oszcilloszkópok, analizátorok és precíziós műszerek rendkívül érzékenyek a hálózati zajokra és a feszültségingadozásokra. Ezek a zavarok meghamisíthatják a mérési eredményeket, pontatlanná téve a kutatást vagy a minőségellenőrzést. A leválasztó transzformátorok biztosítják a stabil és zajmentes tápellátást ezeknek az eszközöknek, ezzel garantálva a mérési pontosságot és az adatintegritást. Ezenkívül a laboratóriumi környezetben gyakran dolgoznak veszélyes feszültségekkel, és a leválasztó transzformátorok további biztonsági réteget jelentenek a kutatók és technikusok számára az áramütés ellen.

Ipari automatizálás

Az ipari környezetben, ahol nagy teljesítményű gépek, motorok, inverterek és kapcsolóüzemű tápegységek működnek, az elektromágneses zavarok rendkívül erősek lehetnek. Ezek a zavarok komoly problémákat okozhatnak az ipari automatizálási rendszerekben, mint például a PLC-k (programozható logikai vezérlők), szenzorok, aktuátorok és adatkommunikációs hálózatok. A leválasztó transzformátorok alkalmazása itt elengedhetetlen a vezérlőrendszerek megbízható működésének biztosításához. Védelmet nyújtanak a feszültségcsúcsok, zajok és földhurkok ellen, ezáltal növelve a gyártási folyamatok stabilitását és csökkentve a leállások kockázatát.

Informatikai rendszerek és szervertermek

A szervertermekben és az informatikai rendszerekben a folyamatos és zavartalan működés kritikus fontosságú. A szerverek, adathordozók és hálózati eszközök rendkívül érzékenyek a hálózati zavarokra, feszültségingadozásokra és zajokra, amelyek adatvesztést, rendszerösszeomlást vagy a hardver károsodását okozhatják. A leválasztó transzformátorok segítenek stabilizálni a tápellátást, kiszűrni a hálózati zajokat és megszüntetni a földhurkokat, így hozzájárulva az adatok biztonságához és a rendszer megbízható működéséhez. Gyakran használják őket UPS (szünetmentes tápegység) rendszerek bemeneti oldalán is, a bejövő hálózati minőség javítására.

Kísérleti berendezések és prototípusok

A fejlesztési és kutatási laborokban, ahol új elektronikai áramköröket és prototípusokat tesztelnek, a leválasztó transzformátorok létfontosságúak a biztonságos munkakörnyezet megteremtéséhez. Mivel a prototípusok még nem rendelkeznek teljes körű biztonsági funkciókkal, és gyakran előfordulhatnak hibák, a leválasztás megvédi a mérnököket és a technikusokat az esetleges áramütésektől. Emellett a zajmentes tápellátás segíti a pontosabb méréseket és a hibakeresést.

Nedves és veszélyes környezetek

Olyan környezetekben, ahol magas a páratartalom, vagy fennáll a vízzel való érintkezés veszélye (pl. medencék, szaunák, építkezések, külső világítási rendszerek), a leválasztó transzformátorok alkalmazása kötelező lehet a vonatkozó szabványok szerint. A védőelválasztás itt alapvető fontosságú az emberi élet védelmében, mivel a víz jelentősen növeli az áramütés kockázatát.

Ez a széles körű alkalmazhatóság bizonyítja, hogy a leválasztó transzformátor nem csupán egy speciális niche termék, hanem egy alapvető fontosságú komponens a modern elektromos rendszerekben, ahol a biztonság és a zavartalan működés kompromisszumot nem tűrő követelmény.

A leválasztó transzformátor típusai és jellemzői

A leválasztó transzformátorok számos kivitelben és specifikációval kaphatók, hogy megfeleljenek a különböző alkalmazási igényeknek. A megfelelő típus kiválasztása kulcsfontosságú a hatékony működés és a maximális védelem biztosításához.

Egyfázisú és háromfázisú transzformátorok

A legtöbb háztartási és kisebb ipari alkalmazásban egyfázisú leválasztó transzformátorokat használnak, amelyek a standard 230 V-os hálózatról működnek. Ezek egyszerűek, kompaktak és költséghatékonyak. Nagyobb ipari berendezésekhez, motorokhoz vagy teljes gyártósorokhoz azonban háromfázisú leválasztó transzformátorokra van szükség. Ezek komplexebbek, nagyobb méretűek és jellemzően nagyobb teljesítményre képesek, ugyanazt a galvanikus leválasztási elvet alkalmazva a három fázis között.

Árnyékolt transzformátorok

A zavarszűrési képesség további javítása érdekében sok leválasztó transzformátor elektrosztatikus árnyékolással van ellátva. Ez általában egy rézfólia vagy rézhuzal réteg, amelyet a primer és szekunder tekercs közé helyeznek, és földelnek. Az árnyékolás célja, hogy levezesse a tekercsek közötti parazita kapacitásokon keresztül átszivárgó közös módusú zajokat a földre, mielőtt azok elérnék a szekunder oldalt. Ezáltal drámaian csökken a hálózati zajok átszivárgása, ami tisztább tápellátást eredményez az érzékeny berendezések számára. Különösen ajánlott audio, orvosi és laboratóriumi alkalmazásokban.

Toroid transzformátorok előnyei

Bár a hagyományos E-I magos transzformátorok is használhatók leválasztó transzformátorként, a toroid transzformátorok számos előnnyel rendelkeznek. Kör alakú magjuknak köszönhetően rendkívül kompaktak, könnyebbek és alacsonyabb a szórt mágneses terük. Ez utóbbi különösen fontos az EMI/RFI zavarok minimalizálása szempontjából, mivel kevesebb zajt sugároznak a környezetbe, és kevésbé érzékenyek a külső mágneses terekre. A toroid transzformátorok magasabb hatásfokkal is rendelkeznek, és alacsonyabb az üresjárati áramuk, ami energiatakarékosabbá teszi őket. Ezen felül csendesebbek is, ami előnyös zajérzékeny környezetekben.

Teljesítményosztályok és méretezés

A leválasztó transzformátorokat a névleges teljesítményük (VA vagy kVA) alapján méretezik. Fontos, hogy a transzformátor teljesítménye elegendő legyen a csatlakoztatott terhelés ellátásához, de ne legyen túlzottan túlméretezett sem, mivel ez felesleges költségekkel és nagyobb mérettel járhat. A méretezés során figyelembe kell venni a terhelés típusát (rezisztív, induktív, kapacitív), az indítási áramlökéseket és az esetleges jövőbeli bővítéseket. Egy alulméretezett transzformátor túlmelegedhet, hatásfoka romolhat, és nem képes stabil tápellátást biztosítani.

Szigetelési osztályok és feszültségszintek

A leválasztó transzformátorok szigetelési osztálya kritikus a biztonság szempontjából. A szigetelési osztály (pl. Class A, B, F, H) a maximális megengedett üzemi hőmérsékletre vonatkozik. Emellett a transzformátorokat a névleges primer és szekunder feszültségük alapján is specifikálják. Fontos, hogy a transzformátor megfeleljen a környezeti és üzemi feszültségszinteknek, és elegendő szigetelési szilárdsággal rendelkezzen az esetleges túlfeszültségek és hibaállapotok kezeléséhez. Az orvosi alkalmazásokban különösen szigorú követelmények vonatkoznak a szigetelési szilárdságra és a szivárgó áramokra, amelyeket az EN 60601 szabványok rögzítenek.

Egyéb jellemzők

• Hőmérsékletvédelem: Sok leválasztó transzformátor beépített hőmérséklet-érzékelővel vagy termikus biztosítékkal rendelkezik a túlmelegedés elleni védelem érdekében.
• Beépítési mód: Vannak szabadon álló, panelbe szerelhető, DIN-sínre rögzíthető vagy akár hordozható kivitelű leválasztó transzformátorok is.
• Kiegészítő védelmek: Egyes modellek beépített túlfeszültség-védelemmel vagy zavarszűrő áramkörökkel is rendelkezhetnek, tovább növelve a rendszer megbízhatóságát.

A megfelelő leválasztó transzformátor kiválasztása tehát nem csak a feszültség és teljesítmény illesztéséről szól, hanem a biztonsági előírások, a zajszűrési igények és a környezeti feltételek alapos figyelembevételéről is. Egy jól megválasztott és méretezett leválasztó transzformátor hosszú távon biztosítja a berendezések megbízható és biztonságos működését.

Telepítés és karbantartás: Mire figyeljünk?

A leválasztó transzformátor hatékonysága és biztonságos működése nagymértékben függ a megfelelő telepítéstől és a rendszeres karbantartástól. Még a legkiválóbb minőségű transzformátor is hibásan működhet vagy veszélyessé válhat, ha nem a gyártói utasítások és a vonatkozó szabványok szerint telepítik és gondozzák.

Megfelelő méretezés a terheléshez

Az első és legfontosabb lépés a megfelelő méretezés. Ahogy már említettük, a transzformátor névleges teljesítményének (VA) elegendőnek kell lennie a csatlakoztatott terhelés maximális áramfelvételéhez, figyelembe véve az esetleges indítási áramlökéseket és a jövőbeli bővítéseket. Egy alulméretezett transzformátor túlmelegedhet, ami csökkenti az élettartamát, rontja a hatásfokát, és tűzveszélyt is jelenthet. A túlméretezés nem veszélyes, de felesleges költséget és helyfoglalást jelent.

Földelés és szigetelés ellenőrzése

Bár a leválasztó transzformátor a galvanikus leválasztás révén növeli a biztonságot, a megfelelő földelés továbbra is kritikus fontosságú a primer oldalon. Az árnyékolt transzformátorok esetében az árnyékolást is szakszerűen kell földelni a zajszűrési hatékonyság maximalizálása érdekében. A szekunder oldalon a földfüggetlen hálózatot kell fenntartani, és kerülni kell a véletlen földeléseket, amelyek megszüntetnék a védőelválasztás előnyeit. Rendszeresen ellenőrizni kell a szigetelési ellenállást mind a primer, mind a szekunder oldalon, különösen az orvosi alkalmazásokban, ahol szigorú határértékek vonatkoznak erre.

Hőmérséklet és szellőzés

A transzformátorok működés közben hőt termelnek. Fontos, hogy a telepítési hely megfelelő szellőzést biztosítson a hő elvezetéséhez. A túl magas környezeti hőmérséklet vagy a rossz szellőzés túlmelegedéshez vezethet, ami károsíthatja a szigetelést és csökkentheti a transzformátor élettartamát. A gyártó által megadott maximális üzemi hőmérsékleti tartományt mindig be kell tartani.

Szabványok és előírások

A leválasztó transzformátorok telepítése és üzemeltetése során be kell tartani a vonatkozó nemzeti és nemzetközi szabványokat és előírásokat. Magyarországon az MSZ EN szabványok, Európában az IEC (International Electrotechnical Commission) és a CENELEC (European Committee for Electrotechnical Standardization) szabványai, mint például az EN 61558-2-4 (különleges biztonsági leválasztó transzformátorokra vonatkozó előírások) és az EN 60601 (orvosi elektromos berendezésekre vonatkozó szabvány) irányadók. Ezek a szabványok részletes követelményeket írnak elő a tervezésre, gyártásra, tesztelésre és telepítésre vonatkozóan, garantálva a biztonságot és a teljesítményt.

Rendszeres ellenőrzés és tesztelés

A leválasztó transzformátorok hosszú élettartamának és megbízható működésének biztosítása érdekében elengedhetetlen a rendszeres ellenőrzés és tesztelés. Ez magában foglalhatja a vizuális ellenőrzést (károsodások, túlmelegedés jelei), a szigetelési ellenállás mérését, a szivárgó áramok ellenőrzését (különösen az orvosi alkalmazásokban), valamint a kimeneti feszültség és áram mérését terhelés alatt. A karbantartási ütemtervet a gyártó ajánlásai és az alkalmazás kritikus jellege alapján kell meghatározni.

Egy jól telepített és rendszeresen karbantartott leválasztó transzformátor évtizedekig szolgálhatja a rendszert, folyamatosan biztosítva az elektromos biztonságot és a zajmentes tápellátást. A gondos tervezés és a szakértelem elengedhetetlen a maximális előnyök kiaknázásához.

A leválasztó transzformátor kontra egyéb védelmi eszközök

Az elektromos rendszerekben számos védelmi eszköz létezik, és fontos megérteni, hogy a leválasztó transzformátor milyen viszonyban áll ezekkel, és mikor nyújt egyedi vagy kiegészítő védelmet. Nem helyettesíti az összes többi védelmi eszközt, hanem gyakran együttműködik velük, vagy olyan specifikus problémákra nyújt megoldást, amelyekre más eszközök nem képesek.

FI-relé (Áram-védőkapcsoló): Különbségek és kiegészítő szerep

Az áram-védőkapcsoló (FI-relé vagy RCD – Residual Current Device) az egyik legelterjedtebb és legfontosabb eszköz az áramütés elleni védelemben. Működési elve, hogy figyeli a fázis- és nullavezetőn átfolyó áramok különbségét. Ha ez a különbség egy bizonyos küszöböt (pl. 30 mA) meghalad, ami jellemzően szivárgó áramot jelez a föld felé (például egy testen keresztül), akkor az FI-relé azonnal megszakítja az áramkört. Ez rendkívül hatékony védelmet nyújt a közvetett érintés (hibás készülék burkolatának érintése) és a közvetlen érintés (feszültség alatt álló rész megérintése) ellen.

Azonban a leválasztó transzformátor és az FI-relé működése alapvetően eltérő. Az FI-relé csak akkor old le, ha áram folyik a föld felé. Egy leválasztó transzformátorral létrehozott földfüggetlen hálózatban az első hibaállapot (pl. egy fázisvezető érintkezése a burkolattal) esetén nincs áramkör záródás a föld felé, így az FI-relé nem érzékel hibát és nem old le. Ez a leválasztó transzformátor egyik legnagyobb előnye a biztonság szempontjából: az első hiba esetén is fenntartja a biztonságos állapotot. Az FI-relé viszont nem képes a galvanikus leválasztásra és a zajszűrésre.

Ideális esetben a két eszköz kiegészíti egymást. Egy leválasztó transzformátorral táplált áramkörben az FI-relé továbbra is hasznos lehet a szekunder oldalon, ha valamilyen okból mégis kialakulna egy földzárlat, vagy ha a rendszer nem teljesen földfüggetlen marad. Különösen orvosi környezetben gyakran alkalmaznak mindkét védelmi módot a maximális biztonság érdekében.

Túlfeszültség-védelem: Együttműködés

A túlfeszültség-védelmi eszközök (SPD – Surge Protective Devices) feladata, hogy megvédjék az elektromos berendezéseket a villámcsapások vagy kapcsolási műveletek által okozott tranziens túlfeszültségektől. Ezek az eszközök a túlfeszültséget a föld felé vagy az áramkör más pontjaira vezetik el, mielőtt az károsítaná a berendezéseket.

A leválasztó transzformátor önmagában nem nyújt teljes körű túlfeszültség-védelmet, bár a tekercsek közötti szigetelés bizonyos mértékben csillapíthatja a túlfeszültség-impulzusokat. Azonban a leválasztó transzformátor és a túlfeszültség-védelmi eszközök együttműködése rendkívül hatékony. Az SPD-k a primer oldalon elvezetik a nagy energiájú túlfeszültségeket, míg a leválasztó transzformátor a galvanikus leválasztás révén tovább csökkenti a maradék zavarok átjutását a szekunder oldalra. Így együttesen biztosítják az átfogó védelmet a hálózati zavarok ellen.

Kettős szigetelés: Alternatíva vagy kiegészítés?

A kettős szigetelés (Class II védelem) egy másik módszer az áramütés elleni védelemre, amely a berendezések kialakításában rejlik. Ezek a készülékek két független szigetelési réteggel rendelkeznek az aktív részek és a felhasználó által érinthető felületek között, vagy megerősített szigeteléssel, amely önmagában biztosítja ugyanazt a védelmi szintet. A kettős szigetelésű készülékeket nem kell földelni, és alapvetően biztonságosak az első hibaállapot esetén.

A leválasztó transzformátor és a kettős szigetelés hasonló biztonsági elvet követ, de más módon valósítja meg. A leválasztó transzformátor a tápellátás oldalán nyújt védelmet, míg a kettős szigetelés a készülék konstrukciójában. Bizonyos esetekben a kettős szigetelésű készülékekhez is használható leválasztó transzformátor, például a zajszűrés javítása érdekében, vagy ha a környezet különösen veszélyes. Fontos megjegyezni, hogy a kettős szigetelésű berendezések nem szűrik a hálózati zajokat és nem oldják meg a földhurok problémát.

Összességében a leválasztó transzformátor egy egyedi és rendkívül értékes védelmi eszköz, amely kiegészíti a meglévő biztonsági rendszereket. Különösen ott válik nélkülözhetetlenné, ahol a galvanikus leválasztás, a földfüggetlen hálózat és a hatékony zajszűrés alapvető követelmény. Nem egy “mindent megoldó” eszköz, de a megfelelő alkalmazási területeken pótolhatatlan szerepet játszik az elektromos biztonság és a rendszer megbízhatóságának növelésében.

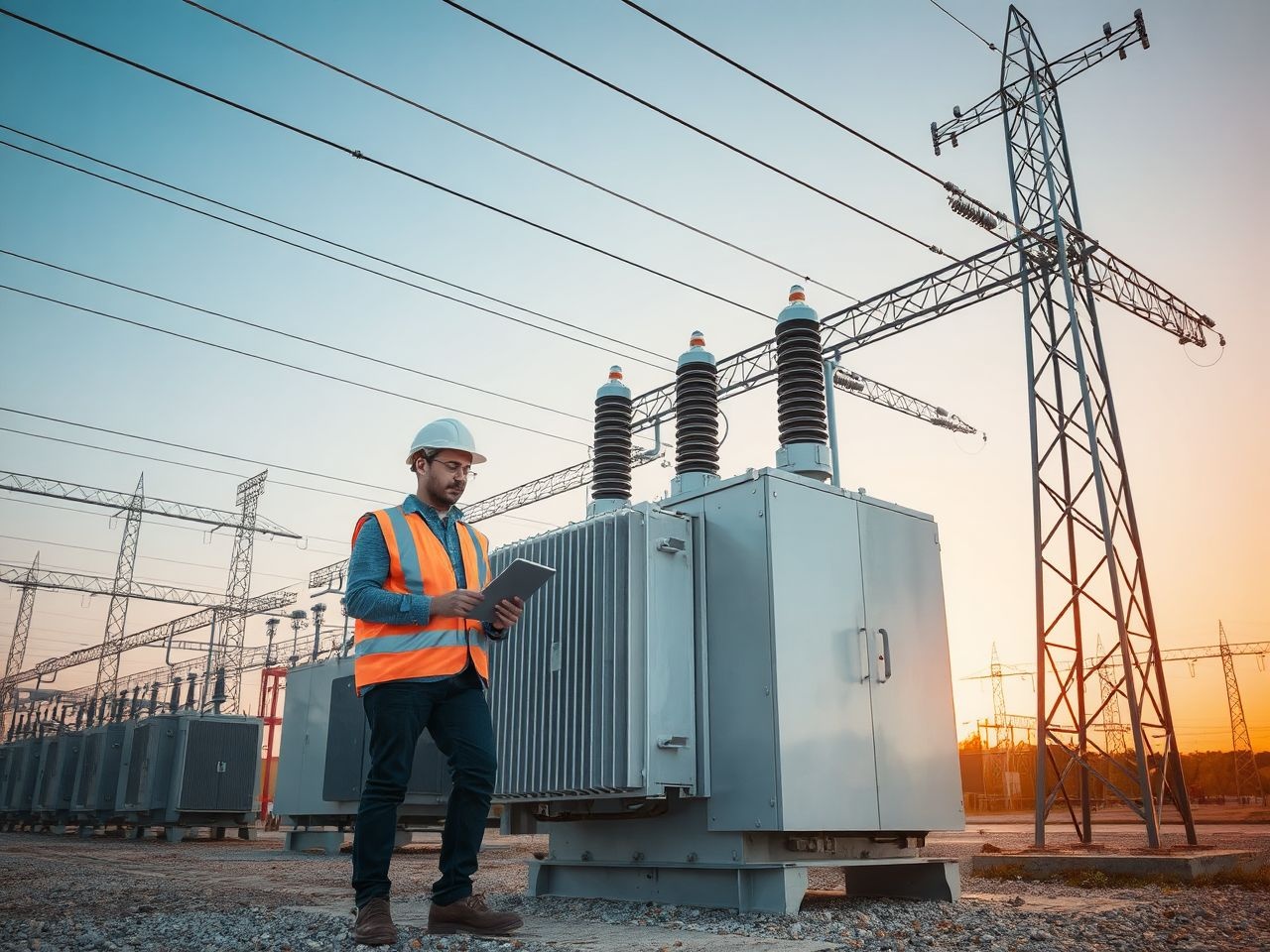

A jövő kihívásai és a leválasztó transzformátor szerepe

A technológia rohamos fejlődése új kihívásokat és lehetőségeket teremt az elektromos rendszerek számára. A leválasztó transzformátor, mint bevált és megbízható technológia, a jövőben is kulcsfontosságú szerepet fog játszani az elektromos biztonság és a zavarszűrés terén.

Növekvő elektromos zajszennyezés

A modern társadalomban egyre több elektronikus eszköz vesz minket körül, a mobiltelefonoktól és számítógépektől kezdve az okosotthon-eszközökig és az ipari robotokig. Ezek az eszközök, különösen a kapcsolóüzemű tápegységeikkel, egyre nagyobb mértékben járulnak hozzá az elektromos zajszennyezéshez. Ez a zaj nem csupán a rádiókommunikációt zavarhatja, hanem az érzékeny elektronikai rendszerek működését is befolyásolhatja, adatvesztést, hibás működést vagy akár meghibásodást okozva. A leválasztó transzformátorok kiváló passzív szűrőként szolgálnak ezen zajok ellen, így szerepük felértékelődik a jövőben a zajmentes tápellátás biztosításában.

Az IoT és az ipar 4.0 érzékeny rendszerei

Az Internet of Things (IoT) és az Ipar 4.0 paradigmák térnyerésével egyre több szenzor, vezérlő és kommunikációs eszköz kapcsolódik hálózatba. Ezek a rendszerek gyakran valós időben gyűjtenek és dolgoznak fel kritikus adatokat, és rendkívül érzékenyek a hálózati zavarokra. Egyetlen hiba vagy zajimpulzus is komoly fennakadásokat okozhat a gyártási folyamatokban, az okosvárosok infrastruktúrájában vagy az egészségügyi rendszerekben. A leválasztó transzformátorok biztosítják a stabil és tiszta tápellátást ezeknek az érzékeny IoT és ipar 4.0 komponenseknek, ezzel garantálva a megbízható adatkommunikációt és a rendszer integritását.

A megújuló energiaforrások integrációja

A megújuló energiaforrások, mint a napelemek és a szélturbinák, egyre nagyobb szerepet játszanak az energiatermelésben. Ezek a rendszerek gyakran invertereket használnak az egyenáram váltakozó árammá alakításához, ami jelentős elektromos zajt és harmonikus torzítást generálhat a hálózatban. A leválasztó transzformátorok alkalmazása segíthet elszigetelni a hálózatot ezektől a zajoktól, és biztosítani a stabil, tiszta energiaellátást a fogyasztók számára. Emellett a biztonsági leválasztás is fontos lehet az energiatároló rendszerek (akkumulátorok) és a hálózati csatlakozási pontok között.

Az elektromos járművek töltőállomásai

Az elektromos járművek (EV) elterjedésével a töltőállomások száma is folyamatosan növekszik. Ezek a töltőállomások nagy teljesítményű, gyors töltést biztosító rendszerek, amelyek komoly terhelést jelentenek a hálózatra, és szintén generálhatnak elektromos zavarokat. A leválasztó transzformátorok itt is szerepet játszhatnak a hálózati stabilitás fenntartásában, a töltőrendszerek és az elektromos hálózat közötti biztonságos leválasztásban, valamint a zavarok csökkentésében, amelyek befolyásolhatják a környező elektronikai berendezéseket vagy magát a töltési folyamatot.

A leválasztó transzformátor tehát nem csupán egy múltbeli technológia, hanem egy olyan alapvető komponens, amelynek szerepe a jövőben csak növekedni fog. Ahogy az elektromos rendszerek egyre komplexebbé, érzékenyebbé és kritikusabbá válnak, úgy válik egyre nélkülözhetetlenebbé az általa nyújtott biztonság és zavarszűrés, hozzájárulva egy megbízhatóbb és biztonságosabb elektromos környezet megteremtéséhez.
