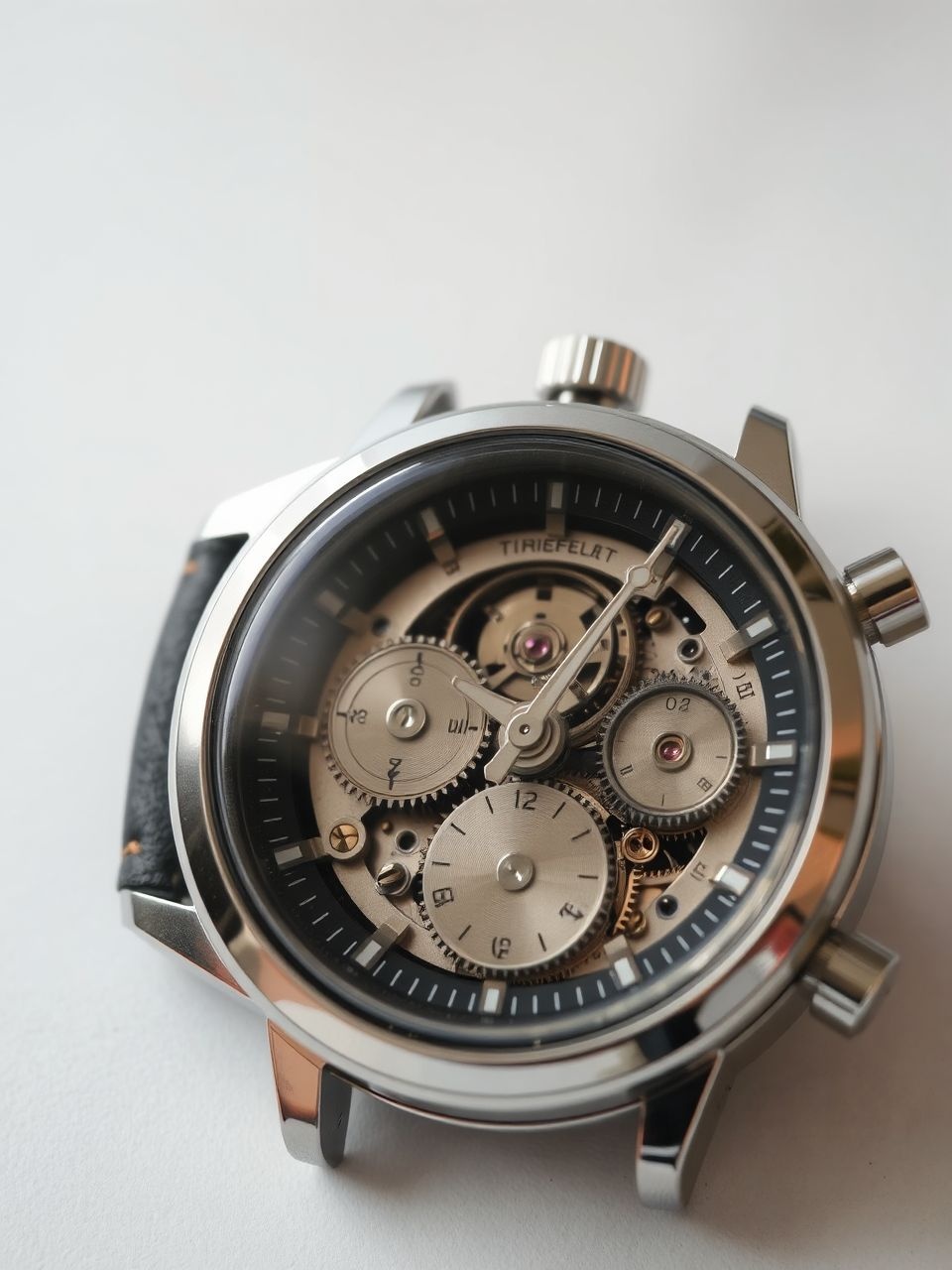

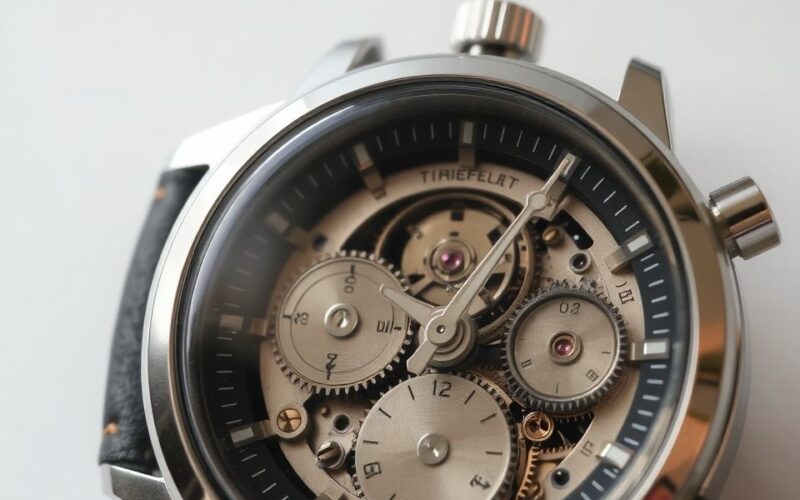

Kronográf óra belülről – Részletes áttekintés a működésről és a precíziós időmérésről

A kronográf óra nem csupán egy időmérő eszköz; egy aprólékosan megmunkált mechanikus csoda, amely a precíziós időmérés és a mérnöki zsenialitás szimbóluma. Belső működése, a bonyolult fogaskerekek, rugók és karok hálózata, egy olyan világba kalauzol bennünket, ahol minden alkatrésznek pontosan meghatározott szerepe van a másodpercek, percek és órák mérésében. Ez a cikk a kronográf óra belülről történő részletes megismerésére invitálja az olvasót, feltárva a működésének titkait és a precíziós időmérés mögött rejlő technológiát, legyen szó akár mechanikus, akár kvarc változatról.

A kronográf szó a görög “chronos” (idő) és “grapho” (írni) szavakból ered, ami tökéletesen leírja a funkcióját: az idő rögzítését, mérését. Bár a modern digitális eszközök korában a stopperóra funkció mindennaposnak tűnik, egy mechanikus kronográf rendkívüli összetettsége és a mögötte rejlő hagyományos órásmesteri tudás egészen más dimenziót képvisel. Ez a különleges komplikáció lehetővé teszi a felhasználó számára, hogy egy esemény időtartamát mérje, majd szükség esetén visszaállítsa a mutatókat alaphelyzetbe. De hogyan valósul meg mindez a szerkezet apró méretei között?

A mechanikus kronográf alapjai: Időmérés és stopperfunkció

Mielőtt mélyebbre ásnánk a kronográf specifikus mechanizmusában, tekintsük át röviden egy hagyományos mechanikus óra alapvető működését. Egy mechanikus óra a főrugóban tárolt energiát használja fel, amelyet egy fogaskerék-rendszeren keresztül ad át a billegőnek. A billegő egy spirálrugóval együttműködve oszcillál, és egy gátlómű segítségével szabályozza a fogaskerekek, és így a mutatók mozgását. Ez a folyamat biztosítja az idő folyamatos és viszonylag pontos megjelenítését.

A kronográf funkció ehhez az alapvető időmérő szerkezethez ad hozzá egy különálló, de integrált rendszert. Ennek a rendszernek a fő feladata, hogy képes legyen elindítani, megállítani és nullázni egy másodpercmutatót, valamint gyakran perc- és óraszámlálókat is. A kronográf mechanizmus, vagy más néven a stopperóra funkció, általában két vagy három nyomógombbal vezérelhető az óra tokjának oldalán, a korona mellett.

• Az első nyomógomb (általában a 2 óránál) indítja és megállítja a kronográfot.
• A második nyomógomb (általában a 4 óránál) nullázza a mérési eredményt.
• Egyes modelleknél egyetlen nyomógomb látja el mindhárom funkciót (monopusher kronográf).

A kronográf mechanizmus bekapcsolásakor az alapvető időmérő rendszer továbbra is működik, nem befolyásolva az óra normál időmérését. Ez a két rendszer, bár fizikailag kapcsolódik egymáshoz, funkcionálisan független marad, ami a mechanikai tervezés egyik legkiemelkedőbb teljesítménye.

A kronográf vezérlésének mechanizmusai: Oszlopkerék vs. bütykös rendszer

A mechanikus kronográf szíve a vezérlő mechanizmusban rejlik, amely a nyomógombok parancsait továbbítja a stopper funkció különböző alkatrészeinek. Két fő típus létezik: az oszlopkerék kronográf és a bütykös rendszerű kronográf (más néven billenőfogas vagy cam-actuated). Mindkettő eltérő mérnöki megközelítést képvisel, és más-más érzetet nyújt a felhasználónak.

Az oszlopkerék kronográf: A precízió és a hagyomány szimbóluma

Az oszlopkerék, vagy más néven kolonnakerék, a kronográf mechanizmusok “nemesebb” és hagyományosabb formája. Ez a kis, henger alakú alkatrész, amelynek tetején oszlopok (vagy pillérek) sorakoznak, kulcsszerepet játszik a kronográf funkciók indításában, leállításában és nullázásában. Amikor a nyomógombot megnyomják, egy kar elfordul, és az oszlopkerék egy bizonyos szöggel elmozdul. Ez az elmozdulás mozgatja a karokat, amelyek a kuplungot és a nullázó kalapácsokat vezérlik.

Az oszlopkerék előnyei:

• Sima működés: A nyomógombok működtetésekor érezhető ellenállás egyenletes és határozott, ami prémium érzetet kölcsönöz.
• Precíziós vezérlés: Az oszlopkerék pontosabb és finomabb vezérlést biztosít a kronográf funkciók felett, minimalizálva a holtjátékot és a bizonytalanságot.
• Esztétika: Sok órakedvelő számára az oszlopkerék látványa (főleg átlátszó hátlapú órák esetén) önmagában is művészi élményt nyújt.
• Tartósság: Megfelelő karbantartás mellett rendkívül tartós és megbízható rendszer.

Az oszlopkerék mechanizmus gyártása és beállítása rendkívül munkaigényes és költséges, ezért általában a magasabb kategóriás, manufaktúra kaliberekben található meg. Híres oszlopkerék kronográf kaliberek közé tartozik például a Zenith El Primero, a Lemania 2310 (amelyet számos luxusmárka használt, mint például az Omega, Patek Philippe, Vacheron Constantin), vagy a modern Rolex 4130.

A bütykös rendszerű kronográf: Robusztusság és megbízhatóság

A bütykös rendszerű kronográf, amelyet gyakran billenőfogas mechanizmusnak is neveznek, egy egyszerűbb és költséghatékonyabb alternatívája az oszlopkeréknek. Ebben a rendszerben egy sor bütyök és kar vezérli a kronográf funkciókat. Amikor a nyomógombot megnyomják, egy bütyök elfordul, és a karok egy sorát aktiválja, amelyek a kuplungot és a nullázó mechanizmust működtetik.

A bütykös rendszer előnyei:

• Egyszerűbb gyártás: Kevesebb alkatrészből áll, és könnyebben gyártható tömegesen, ami alacsonyabb költségeket eredményez.
• Robusztusság: Az egyszerűbb felépítés miatt gyakran ellenállóbb a külső behatásokkal szemben.
• Megbízhatóság: Bár az érzete eltér az oszlopkeréktől, megbízhatóan működik.

Hátránya, hogy a nyomógombok működtetésekor az érzet gyakran kevésbé sima és határozott, néha enyhe “recsegő” vagy “kattogó” érzést adhat. Emellett előfordulhat némi “ugrás” a másodpercmutatóban az indítás pillanatában a kuplung mechanizmus jellege miatt. Ennek ellenére számos kiváló minőségű és rendkívül megbízható kronográf használ bütykös rendszert, mint például a népszerű Valjoux 7750, amely a világ egyik legelterjedtebb automata kronográf kalibere.

A kuplung mechanizmusok: Horizontális és vertikális kapcsolás

A vezérlő mechanizmus (oszlopkerék vagy bütykös rendszer) feladata, hogy utasítást adjon a kuplung mechanizmusnak, amely valójában összekapcsolja vagy szétkapcsolja a kronográf mutatóit a fő időmérő szerkezettel. Két fő típusa van: a horizontális kuplung és a vertikális kuplung.

Horizontális kuplung: Hagyomány és vizuális élmény

A horizontális kuplung a régebbi és hagyományosabb megoldás. Ebben a rendszerben egy, a fő időmérő szerkezet másodperckerékéhez kapcsolódó kerék horizontálisan mozog, hogy összekapcsolódjon egy másik kerékkel, amely a kronográf másodpercmutatóját hajtja. Amikor a kronográfot elindítják, a két kerék egymásba kapcsolódik, és a másodpercmutató elindul.

Előnyei:

• Vizuális élmény: Átlátszó hátlapon keresztül jól látható, ahogy a kerekek egymásba kapcsolódnak, ami lenyűgöző látványt nyújt.
• Hagyomány: Számos ikonikus vintage kronográf használja ezt a rendszert.

Hátrányai:

• Energiaveszteség: Az egymásba kapcsolódó kerekek súrlódása miatt enyhe energiaveszteség és nyomás keletkezhet a fő időmérő szerkezeten, ami elméletileg befolyásolhatja az óra pontosságát, ha a kronográf hosszú ideig működik.
• Kopás: Az egymásba kapcsolódó fogaskerekek nagyobb kopásnak vannak kitéve.
• “Ugrás”: Az indítás pillanatában a másodpercmutató enyhén megugorhat.

Vertikális kuplung: Modern precízió és stabilitás

A vertikális kuplung egy modernebb és technikailag fejlettebb megoldás, amelyben két tárcsa vertikálisan kapcsolódik egymáshoz, hasonlóan egy autó tengelykapcsolójához. Amikor a kronográfot elindítják, a két tárcsa összenyomódik, és a súrlódás révén továbbítja a mozgást a kronográf mutatóinak. Ez a rendszer egyenletesebb és precízebb indítást biztosít.

Előnyei:

• Nincs “ugrás”: A másodpercmutató indításkor azonnal, simán indul el, anélkül, hogy megugrana.
• Minimalizált energiaveszteség: Kevesebb súrlódás és nyomás nehezedik a fő időmérő szerkezetre, ami hozzájárul a jobb pontossághoz, még akkor is, ha a kronográf hosszú ideig működik.
• Kisebb kopás: A tárcsák felületei közötti súrlódás egyenletesebben oszlik el, csökkentve a kopást.
• Azonnali válasz: Gyorsabb és közvetlenebb válasz a nyomógombokra.

Hátránya, hogy a szerkezet általában bonyolultabb és nehezebben javítható. Vizuálisan kevésbé látványos, mint a horizontális kuplung, mivel a kapcsolódás nem fogaskerekek egymásba illesztésével történik. A modern, high-end kronográfok, mint például a Rolex Daytona (4130-as kaliber), gyakran használnak vertikális kuplungot a maximális precízió és stabilitás érdekében.

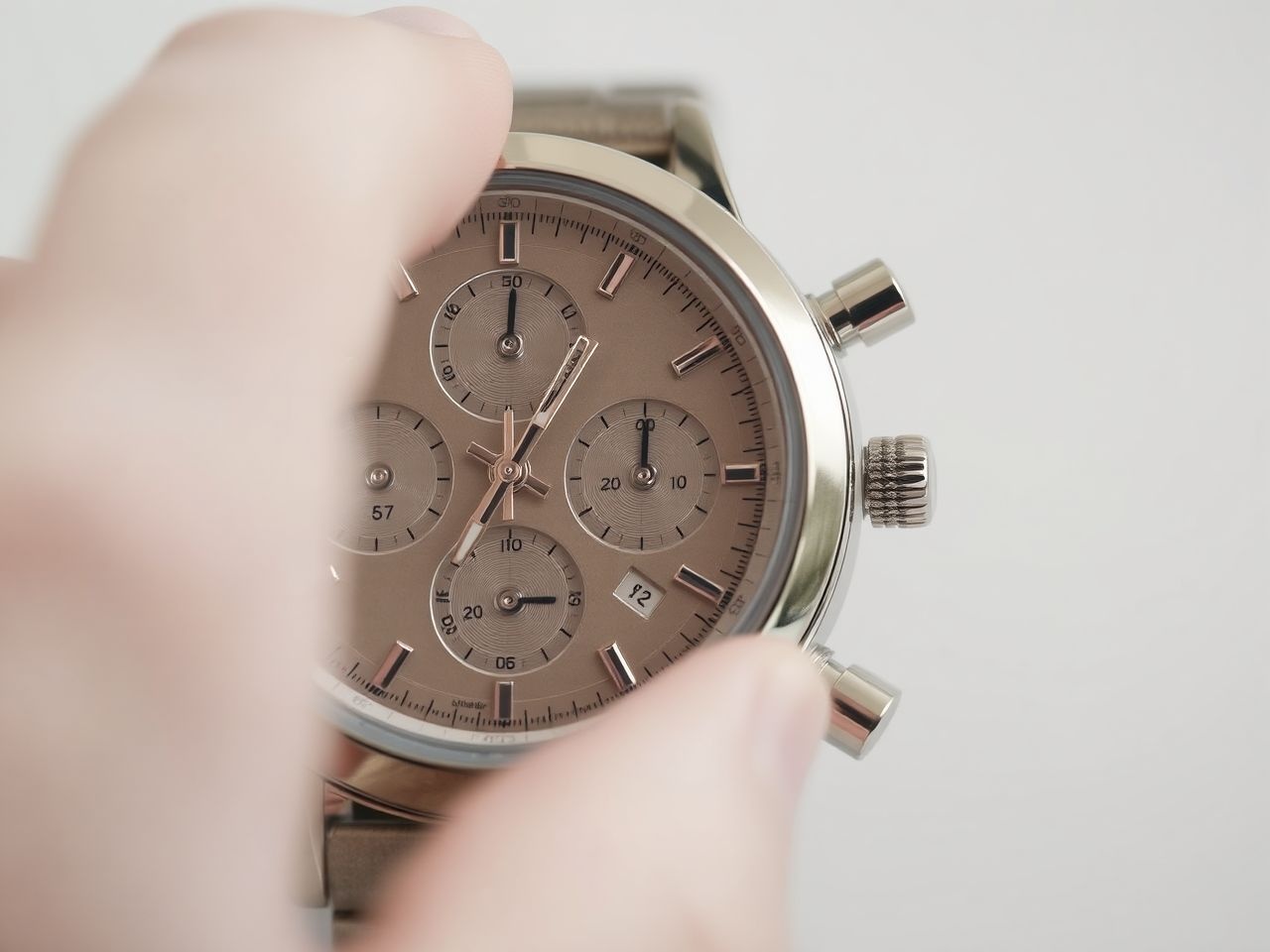

A kronográf funkciók részletei: Indítás, megállítás, nullázás

Miután megismertük a vezérlő- és kuplung mechanizmusokat, tekintsük át, hogyan működnek együtt az alapvető kronográf funkciók megvalósításában.

Indítás

Amikor a felhasználó megnyomja az indító gombot (általában a 2 óránál), a vezérlő mechanizmus (oszlopkerék vagy bütykös rendszer) aktiválódik. Ez a mechanizmus a kuplungot a fő időmérő szerkezet másodperckerekéhez kapcsolja. Ezzel egyidejűleg egy kar felemeli a nullázó kalapácsokat a kronográf mutatóiról, lehetővé téve azok mozgását. A kronográf másodpercmutatója (és ha van, a perc- és óraszámláló mutatói is) azonnal elindul, mérve az időt.

Megállítás

Az indító gomb újbóli megnyomásával a vezérlő mechanizmus ismét aktiválódik, de ezúttal a kuplungot szétkapcsolja a fő időmérő szerkezettől. Ezzel egy időben egy úgynevezett “fék” mechanizmus lép működésbe, amely finoman rögzíti a kronográf mutatóit a helyükön. Ez biztosítja, hogy a mérés pontosan azon a ponton álljon meg, ahol a gombot megnyomták, és a mutatók ne mozduljanak el a leolvasás előtt.

Nullázás

A nullázó gomb (általában a 4 óránál) megnyomásakor a vezérlő mechanizmus aktiválja a nullázó kalapácsokat. Ezek a kalapácsok egy speciális formájú bütykön (szív alakú bütyök) keresztül egy pillanat alatt visszaállítják az összes kronográf mutatót (másodperc, perc, óra) a 12 órai pozícióba. A szív alakú bütyök kialakítása garantálja, hogy a mutatók mindig pontosan ugyanarra a nullpontra térjenek vissza. Ez a nullázó mechanizmus csak akkor működik, ha a kronográf megállított állapotban van. Ha a kronográf működés közben kerül nullázásra, az súlyos károkat okozhat a szerkezetben, kivéve a speciálisan erre tervezett flyback kronográfok esetében.

Speciális kronográf komplikációk: Flyback és Rattrapante

Az alapvető kronográf funkciókon túl léteznek még összetettebb, úgynevezett komplikációk, amelyek még nagyobb mérnöki tudást és precizitást igényelnek.

Flyback kronográf (visszapörgetős kronográf)

A flyback kronográf egy olyan speciális funkció, amely lehetővé teszi a felhasználó számára, hogy a futó kronográfot egyetlen gombnyomással nullázza és azonnal újraindítsa. Normál kronográf esetén ehhez három lépés szükséges: megállítás, nullázás, majd újraindítás. A flyback funkcióval ez a folyamat azonnal és zökkenőmentesen megtörténik, ami különösen hasznos olyan helyzetekben, ahol gyors egymásutánban kell időt mérni (pl. pilóták navigációja során, sporteseményeknél). A mechanizmus egy további kar és bütyök hozzáadásával valósul meg, amely lehetővé teszi a nullázó kalapácsok működtetését, miközben a kuplung továbbra is bekapcsolva marad, vagy azonnal újra bekapcsolódik a nullázás után.

Rattrapante vagy split-seconds kronográf (osztott másodpercmutató)

A rattrapante kronográf, más néven osztott másodpercmutató, az egyik legbonyolultabb és legdrágább kronográf komplikáció. Ez a funkció két egymásra helyezett másodpercmutatóval rendelkezik. Amikor a kronográfot elindítják, mindkét mutató együtt mozog. Egy további gomb megnyomásával az egyik mutató (a “rattrapante” vagy “split” mutató) megáll, lehetővé téve egy köztes idő mérését (pl. egy köridő rögzítését), miközben a másik mutató tovább fut. A gomb újbóli megnyomásával a megállított mutató “utoléri” a futót, és újra együtt mozognak. Ez a funkció két különálló oszlopkerékkel vagy bütykös rendszerrel, valamint egy rendkívül finom és precíz kuplung mechanizmussal valósul meg, amely a két mutató közötti finom vezérlést biztosítja.

A rattrapante mechanizmus rendkívül érzékeny a legkisebb pontatlanságra is, és a beállítása, gyártása az órásmesteri tudás csúcsát jelenti. Csak a legexkluzívabb órakészítők, mint például a Patek Philippe, A. Lange & Söhne vagy a Vacheron Constantin, kínálnak ilyen kaliberű órákat.

Kvarc kronográfok: A modern alternatíva

Bár a cikk elsősorban a mechanikus kronográfokra fókuszál, fontos megemlíteni a kvarc kronográfokat is. Ezek az órák egy elemről működő kvarckristály oszcillációját használják az időméréshez, ami rendkívül pontos és stabil. A kronográf funkciót itt egy miniatűr elektronikus áramkör és léptetőmotorok vezérlik, amelyek a mutatókat mozgatják.

A kvarc kronográfok előnyei:

• Magas pontosság: Általában pontosabbak, mint a mechanikus társaik.
• Alacsonyabb ár: Gyártásuk olcsóbb, így szélesebb körben elérhetőek.
• Kevesebb karbantartás: Nincs szükség rendszeres szervizelésre, csak elemcsere.
• Ütésállóság: Kevésbé érzékenyek az ütésekre, mivel kevesebb mozgó alkatrészt tartalmaznak.

Hátrányuk, hogy hiányzik belőlük a mechanikus szerkezetek “lelke” és a bonyolult mérnöki munka varázsa, ami sok órakedvelő számára vonzóvá teszi a mechanikus modelleket. Ennek ellenére a kvarc kronográfok kiváló választást jelentenek azok számára, akik megbízható és pontos stopperórára vágynak, anélkül, hogy a mechanikus órák magasabb árát és karbantartási igényét vállalnák.

A precíziós időmérés és a kronográf

A precíziós időmérés a kronográf órák alapvető ígérete. Bár a mechanikus kronográfok soha nem lesznek olyan pontosak, mint a kvarc vagy az atomórák, a pontosságuk rendkívül figyelemre méltó, figyelembe véve a belső mechanizmusok bonyolultságát és a külső tényezők (hőmérséklet, gravitáció, ütések) hatását.

A pontosság alapkövei a mechanikus órákban:

• Billegő és spirálrugó: Ez a rendszer az óra “szíve”, amely szabályozza az időmérés ütemét. A billegő egyenletes oszcillációja a pontosság alapja.
• Gátlómű: A gátlómű egyenletes impulzusokat ad át a billegőnek, és szabályozza a fogaskerekek mozgását, biztosítva a másodpercek precíz léptetését.
• Főrugó: Az egyenletes energiaellátás kulcsfontosságú. A modern főrugók hosszú járástartalékot és stabil nyomatékot biztosítanak.
• Anyagok és kidolgozás: A minőségi anyagok, a pontos megmunkálás és az aprólékos összeszerelés mind hozzájárulnak a szerkezet hosszú távú pontosságához és megbízhatóságához.

A kronográf mechanizmus integrálása az alapvető időmérő szerkezetbe további kihívásokat jelent. A kuplung mechanizmus, különösen a horizontális kuplung, minimális terhelést róhat a fő szerkezetre, ami enyhe mértékben befolyásolhatja a járás pontosságát, ha a kronográf hosszú ideig működik. A modern, vertikális kuplungok célja éppen ezen hatások minimalizálása. A COSC (Contrôle Officiel Suisse des Chronomètres) minősítés garantálja, hogy egy óra, beleértve a kronográfokat is, bizonyos pontossági szabványoknak megfelelően működik, tesztelve különböző pozíciókban és hőmérsékleteken.

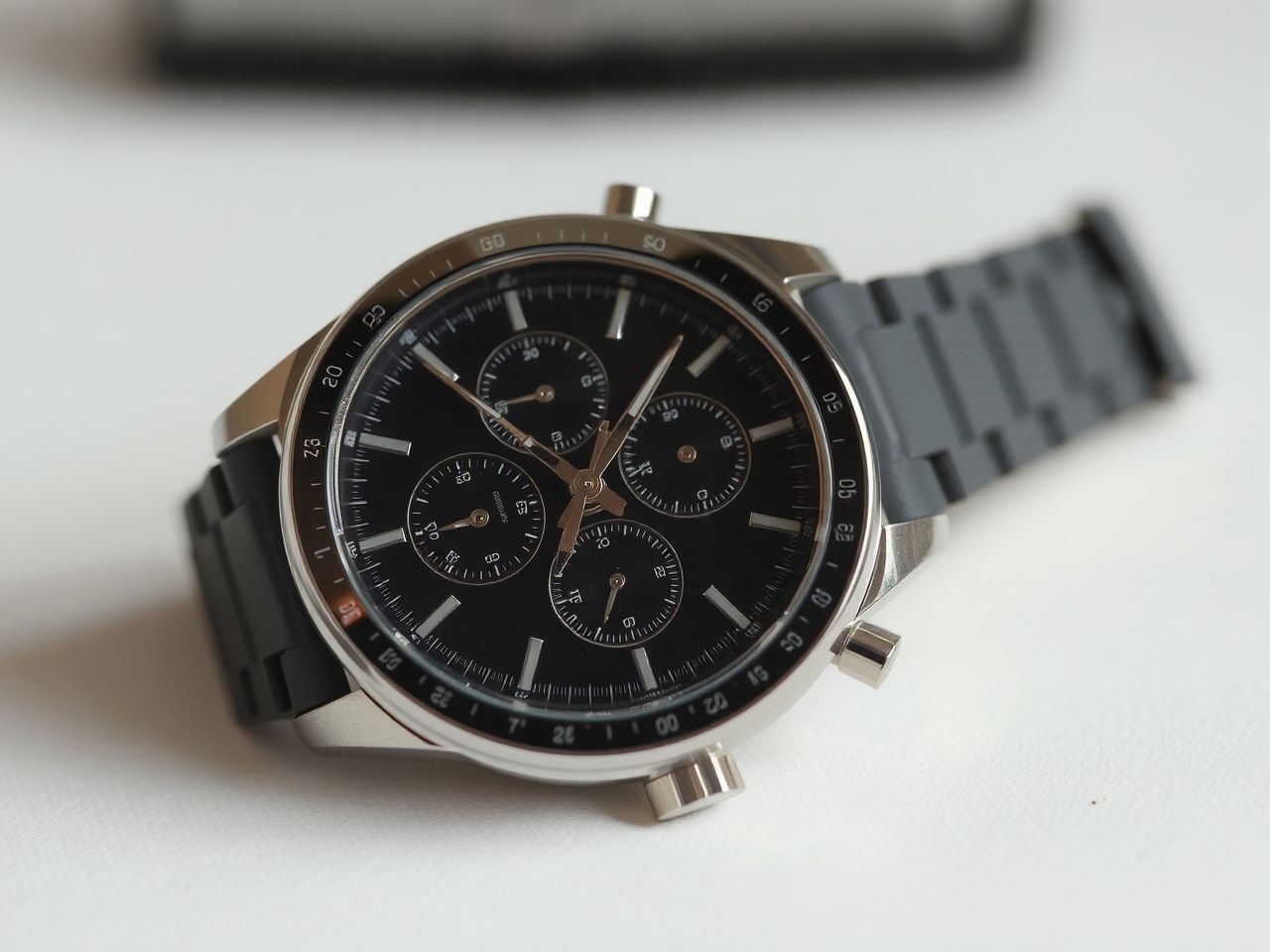

A kronográf skálák: Tachymeter, pulzométer, telemetria

A kronográf órák számlapján gyakran találhatók különböző skálák, amelyek a stopper funkcióval együttműködve további méréseket tesznek lehetővé. Ezek a skálák nem részei a mechanizmusnak, de szervesen hozzátartoznak a kronográfok funkcionalitásához és esztétikájához.

Tachymeter skála

A tachymeter skála a leggyakoribb a kronográfokon. Lehetővé teszi a sebesség mérését egy adott távolságon (általában 1 kilométeren vagy 1 mérföldön) alapulva. Amikor egy jármű elindul, elindítják a kronográfot. Amikor eléri az 1 km-es (vagy 1 mérföldes) jelzést, megállítják a kronográfot. A kronográf másodpercmutatója ekkor a tachymeter skálán mutatja az átlagsebességet kilométer/órában (vagy mérföld/órában). Például, ha 30 másodperc alatt tesz meg 1 km-t, a mutató a “120” jelzésnél állna meg, jelezve a 120 km/h átlagsebességet.

Pulzométer skála

A pulzométer skála orvosi célokra szolgál. Lehetővé teszi a pulzusszám mérését egy meghatározott számú szívverés (általában 15 vagy 30) alapján. A kronográf elindításakor számolni kezdik a szívveréseket. Amikor elérik a skálán jelzett számú szívverést, megállítják a kronográfot. A mutató ekkor a pulzométer skálán mutatja a percenkénti pulzusszámot.

Telemetria skála

A telemetria skála a távolság mérésére szolgál hangsebesség alapján, például egy villámlás és dörgés közötti távolság meghatározására. A kronográf elindításakor, amint meglátják a villámlást. Amikor meghallják a dörgést, megállítják a kronográfot. A mutató ekkor a telemetria skálán mutatja a távolságot kilométerben (vagy mérföldben) a megfigyelő és a villámlás helye között.

A kronográf óra karbantartása és élettartama

Egy mechanikus kronográf óra, különösen a bonyolultabb szerkezetek, mint a rattrapante, rendszeres karbantartást igényelnek a hosszú élettartam és a pontos működés biztosításához. Az alkatrészek közötti súrlódás miatt az olajok idővel elhasználódnak és besűrűsödnek, ami növeli a kopást és csökkenti a pontosságot.

Ajánlott karbantartási ciklus:

• Általános szerviz: 3-7 évente ajánlott, a gyártó és a kaliber típusától függően. Ez magában foglalja a teljes szétszerelést, tisztítást, elhasználódott alkatrészek cseréjét, újraolajozást és beállítást.
• Vízállóság ellenőrzése: Évente javasolt, különösen, ha az órát vízbe viszik.

A nem megfelelő karbantartás súlyos károkat okozhat a szerkezetben, és jelentősen megnövelheti a javítási költségeket. Fontos, hogy a kronográfot képzett órásmester szervizelje, aki rendelkezik a szükséges szaktudással és eszközökkel a bonyolult mechanizmusok kezeléséhez.

A kronográf története és ikonikus modellek

A kronográf óra története a 19. század elejére nyúlik vissza, és tele van innovációval és úttörő fejlesztésekkel. Az első kronográfot Louis Moinet készítette 1816-ban, bár ez az eszköz még nem egy karóra volt, hanem egy zsebóra méretű asztali szerkezet, amely 1/60 másodperces pontossággal mért. Később, 1844-ben, Adolphe Nicole fejlesztette ki az első nullázó mechanizmust, amely a modern kronográfok alapját képezi.

A 20. században a kronográfok népszerűsége robbanásszerűen megnőtt, különösen a repülés, az autóversenyzés és a tudományos kutatás területén. Számos óragyártó vált híressé kronográfjaival:

Ezek a márkák és modelljeik nemcsak az időmérés funkcióját emelik magasabb szintre, hanem a dizájn, az innováció és a presztízs szinonimáivá is váltak. A kronográf a mai napig az egyik legkeresettebb és legcsodáltabb komplikáció az órák világában.

A kronográf óra viselői élménye

A kronográf óra nem csupán egy technikai eszköz, hanem egy olyan kiegészítő is, amely egyedülálló viselői élményt nyújt. A nyomógombok működtetése, a mutatók precíz mozgása és a számlap bonyolult elrendezése mind hozzájárulnak ehhez az élményhez.

A mechanikus kronográf nyomógombjainak működtetése különleges tapintási élményt nyújt. Az oszlopkerék kronográfok esetében ez az érzés gyakran éles, határozott “kattanás”, amely a precíziós mechanika kifinomultságát sugallja. Ezzel szemben a bütykös rendszerű kronográfok néha egy lágyabb, de mégis határozottabb ellenállást mutatnak. Ez a tapintási visszajelzés szerves része az óra személyiségének és a felhasználóval való interakciójának.

A számlap elrendezése, a segédtárcsák (sub-dials) elhelyezése és a skálák (tachymeter, pulzométer) megjelenése mind a funkcionalitást és az esztétikát szolgálják. A segédtárcsák általában a futó másodpercet, a kronográf perceit és óráit mutatják, de lehetnek más funkciók is, mint például a 24 órás kijelzés vagy a holdfázis. Ezek a kis számlapok adják a kronográfok jellegzetes, “zsúfolt” megjelenését, amely sokak számára vonzó.

A leolvashatóság kulcsfontosságú, különösen a bonyolultabb számlapok esetén. Az óragyártók gondosan tervezik a mutatók és jelzések színét, formáját és méretét, hogy a mérési eredmények gyorsan és pontosan leolvashatóak legyenek, még gyenge fényviszonyok között is. Sok kronográf rendelkezik lumineszcens bevonattal a mutatókon és indexeken, hogy éjszaka is jól láthatóak legyenek.

A kronográf óra viselése egyfajta kapcsolatot jelent a múlt és a jelen mérnöki csúcsteljesítményével. Egy olyan tárgy, amely a funkcionalitást, a történelmet és a művészetet ötvözi egy apró tokban. Ez a mélyreható megértés arról, hogy hogyan működik a kronográf óra belülről, csak tovább erősíti ezt a megbecsülést és csodálatot.
