Katódsugárcsöves monitor – Így működött a régi technológia és technikai részletei

A modern digitális kijelzők világában, ahol az OLED, LCD és QLED technológiák uralják a piacot, könnyen feledésbe merülhet az a monumentális, mégis alapvető technológia, amely évtizedekig meghatározta a vizuális információk megjelenítését: a katódsugárcsöves monitor, közismertebb nevén CRT monitor. Ezek a robusztus, mély dobozok, amelyek egykor minden asztalon ott álltak, nem csupán egyszerű kijelzők voltak; mérnöki csúcsteljesítményt képviseltek, melynek működési elve a fizika alapvető törvényein nyugodott.

A CRT monitorok forradalmasították a számítógép-felhasználást és a televíziózást, lehetővé téve a mozgóképek és grafikus interfészek valós idejű megjelenítését. Bár ma már ritkán találkozunk velük, örökségük máig él a digitális kijelzők fejlődésében, és alapvető megértésük kulcsfontosságú a modern technológiák evolúciójának felfogásához. Merüljünk el a katódsugárcső lenyűgöző világában, és fedezzük fel, hogyan hozta létre a fényt ez a régi, mégis zseniális technológia.

A katódsugárcső születése és fejlődése

A katódsugárcső (CRT) története mélyen gyökerezik a 19. század végi fizikai felfedezésekben. Ferdinand Braun német fizikus volt az, aki 1897-ben feltalálta az első katódsugárcsövet, melyet kezdetben oszcilloszkópként használtak elektromos jelek megjelenítésére.

Ez a korai “Braun-cső” még meglehetősen primitív volt, de lefektette az alapokat a későbbi képalkotó eszközök, így a televíziók és számítógép-monitorok számára. A kezdeti kutatások a vákuumcsövek és az elektronok viselkedésére összpontosítottak, megnyitva az utat egy teljesen új technológiai korszak előtt.

Az 1920-as és 30-as években a technológia jelentős fejlődésen ment keresztül, különösen a televíziózás térnyerésével. Philo Farnsworth és Vladimir Zworykin úttörő munkája révén a CRT alkalmassá vált mozgóképek megjelenítésére, ami a televízió aranykorának kezdetét jelentette.

A számítógépek megjelenésével az 1970-es években a CRT monitorok is elkezdték meghódítani az irodákat és otthonokat. Az első monokróm kijelzőktől, amelyek csak szöveget és egyszerű grafikát tudtak megjeleníteni, gyorsan eljutottunk a színes monitorokig, amelyek forradalmasították a felhasználói élményt.

A 80-as és 90-es években a CRT monitorok uralkodóvá váltak, és a személyi számítógépek alapvető kiegészítőjévé váltak. A technológia folyamatosan fejlődött, javult a felbontás, a képfrissítési ráta és a színvisszaadás, kielégítve az egyre növekvő igényeket a játékoktól a professzionális grafikai munkáig.

A CRT monitor alapvető működési elve

A katódsugárcsöves monitor működése egy elegáns, mégis összetett fizikai elven alapul. Lényegében egy vákuumcsőről van szó, amelynek egyik végén egy elektronágyú, a másik végén pedig egy foszforbevonatú képernyő található.

Az egész folyamat az elektronágyúból indul, amely nagy sebességgel kilövell egy elektronsugarat. Ez az elektronsugár aztán egy sor elektromágneses mezőn halad keresztül, amelyek pontosan irányítják és fókuszálják a sugarat.

A sugár végső célja a képernyő belső felülete, amelyet foszforréteg borít. Amikor az elektronsugár nagy energiával becsapódik ebbe a rétegbe, a foszfor atomjai gerjesztődnek, és fényt bocsátanak ki – ez a jelenség az úgynevezett katódlumineszcencia.

A kép úgy jön létre, hogy az elektronsugár rendkívül gyorsan, sorról sorra pásztázza végig a képernyőt, felülről lefelé és balról jobbra haladva. Ezt a folyamatot raszteres pásztázásnak nevezik. A sugár intenzitásának változtatásával szabályozható a kibocsátott fény erőssége, ami a kép világos és sötét pontjait hozza létre.

A szemünk számára ez a gyors pásztázás és a foszfor rövid ideig tartó utánvilágítása folyamatos, mozgó képként jelenik meg, mivel az emberi szem tehetetlensége (perzisztencia) miatt a gyorsan változó képeket egybefüggőnek érzékeljük. Ez az alapvető működési elv tette lehetővé a tévék és monitorok működését évtizedeken keresztül.

Részletes technikai felépítés: Az elektronágyú

A CRT monitor lelke az elektronágyú, amely az elektronsugarat előállítja és gyorsítja. Ez a precíziós eszköz felelős azért, hogy a képernyő minden egyes pontjára pontosan a megfelelő mennyiségű elektront juttassa el, a megfelelő időben.

Az elektronágyú több kulcsfontosságú részből áll, amelyek mindegyike alapvető szerepet játszik az elektronsugár létrehozásában és formálásában. Ezek a részek a vákuumcső nyakában helyezkednek el, és szigorúan ellenőrzött körülmények között működnek.

A katód és a fűtőszál

Az elektronágyú kiindulópontja a katód, amely egy apró, fémből készült henger. A katódon belül egy fűtőszál található, hasonlóan egy hagyományos izzólámpa szálához.

Amikor áram folyik a fűtőszálon keresztül, az felmelegszik, és hőt termel. Ez a hőenergia gerjeszti a katód anyagában lévő elektronokat, amelyek elegendő energiát kapnak ahhoz, hogy kilépjenek a fém felületéről. Ezt a jelenséget termoelektronikus emissziónak nevezzük.

A katód anyaga általában bárium-oxid, stroncium-oxid vagy kalcium-oxid bevonattal van ellátva, amelyek kiváló elektronkibocsátó tulajdonságokkal rendelkeznek alacsonyabb hőmérsékleten is, növelve az ágyú hatékonyságát és élettartamát.

A vezérlőrács (Wehnelt henger)

Közvetlenül a katód előtt helyezkedik el a vezérlőrács, amelyet gyakran Wehnelt hengernek is neveznek. Ez egy fémhenger, amelynek közepén egy kis nyílás található.

A vezérlőrácsra negatív feszültséget kapcsolnak a katódhoz képest. Ez a negatív feszültség taszítja a katódról kilépő elektronokat, és szabályozza, hogy mennyi elektron haladjon át a nyíláson. Minél negatívabb a vezérlőrács feszültsége, annál kevesebb elektron jut át, és annál sötétebb lesz a képernyőn megjelenő pont.

Ez a mechanizmus teszi lehetővé a kép világosságának és kontrasztjának szabályozását. A videójel, amely a képet kódolja, valójában a vezérlőrács feszültségét modulálja, így minden egyes pixel fényerejét pontosan be lehet állítani.

Gyorsító anódok és fókuszáló lencsék

Miután az elektronok áthaladtak a vezérlőrácson, egy sor gyorsító anód várja őket. Ezek pozitív feszültség alatt álló fémhengerek, amelyek hatalmas elektromos mezőt hoznak létre.

Ez az elektromos mező rendkívül nagy sebességre gyorsítja fel az elektronokat, akár a fénysebesség 20-30%-ára is. A gyorsítás elengedhetetlen ahhoz, hogy az elektronok elegendő energiával csapódjanak be a foszforrétegbe és fényt generáljanak.

A gyorsító anódok mellett, vagy azokba integrálva találhatók a fókuszáló lencsék. Ezek is elektromos mezőket használnak, de a céljuk nem a gyorsítás, hanem az elektronsugár összeszűkítése egy apró, éles ponttá.

Ahogyan egy optikai lencse a fénysugarakat fókuszálja, úgy az elektronikus lencsék az elektronsugarat koncentrálják. A precíz fókuszálás kulcsfontosságú az éles, részletes kép megjelenítéséhez. A fókuszáló lencsék feszültségének állításával szabályozható a kép élessége, amit a felhasználók gyakran a monitor előlapján lévő potméterrel tudtak módosítani.

Színes CRT-k: Három elektronágyú

A monokróm CRT-k csupán egyetlen elektronágyúval rendelkeztek. A színes CRT monitorok azonban sokkal komplexebbek voltak. Ezekben három különálló elektronágyú dolgozott párhuzamosan, mindegyik egy-egy alapszínért felelős: vörös (R), zöld (G) és kék (B).

Minden egyes ágyú a saját vezérlőjével rendelkezett, amely a megfelelő színkomponens videójelét dolgozta fel. A három elektronsugár ezután nagyon precízen irányítva a képernyő egyazon pontjára igyekezett eljutni, ahol a megfelelő színű foszforpontot kellett eltalálniuk.

Ez a három ágyú rendszer jelentősen növelte a monitor bonyolultságát, de lehetővé tette a teljes színpaletta megjelenítését, ami forradalmasította a számítógépes grafikát és a televíziózást.

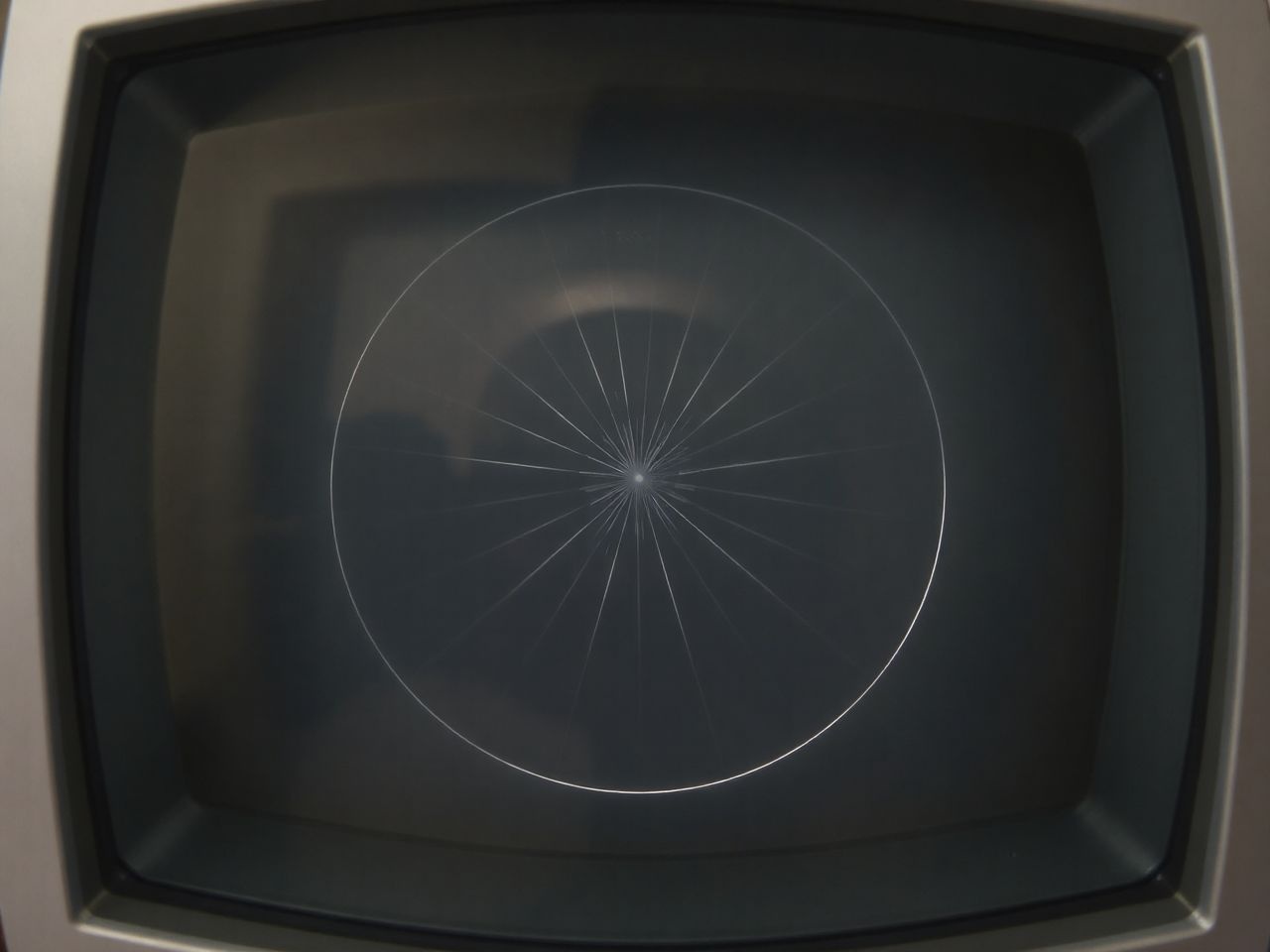

A sugár eltérítése: Deflexiós rendszer

Miután az elektronágyú létrehozta és fókuszálta az elektronsugarat, a következő lépés az, hogy pontosan oda irányítsa, ahová kell a képernyőn. Ezt a feladatot a deflexiós rendszer, más néven eltérítő tekercsek látják el.

Ezek a tekercsek a vákuumcső nyakának külső részén, az elektronágyú után helyezkednek el, és elektromágneses mezők segítségével manipulálják az elektronsugár útját.

Horizontális és vertikális eltérítő tekercsek

A deflexiós rendszer két fő tekercspárból áll:

• Horizontális eltérítő tekercsek: Ezek a tekercsek az elektronsugarat balról jobbra mozgatják a képernyőn. A tekercseken átfolyó áram gyorsan változik, így a sugár egyenletesen pásztázza végig a képernyő egy sorát. Amikor a sugár elérte a sor végét, rendkívül gyorsan visszatér a sor elejére, hogy megkezdje a következő sort. Ezt a visszatérési időt vízszintes visszafutásnak (horizontal retrace) nevezzük.
• Vertikális eltérítő tekercsek: Ezek a tekercsek felelősek az elektronsugár fel-le mozgatásáért. Miután egy teljes képkocka (vagyis az összes sor) lefutott, a vertikális tekercsek a sugarat visszahúzzák a képernyő tetejére, hogy megkezdődhessen a következő képkocka pásztázása. Ezt a visszatérési időt függőleges visszafutásnak (vertical retrace) nevezzük.

A tekercseken átfolyó áram erősségének és irányának pontos szabályozása teszi lehetővé az elektronsugár rendkívül precíz pozícionálását a képernyő bármely pontjára. A vezérlőelektronika folyamatosan szinkronizálja ezt a mozgást a bejövő videójellel.

Elektromágneses mező és a raszteres pásztázás elve

A tekercsekben folyó áram elektromágneses mezőt generál. Az elektronsugár, amely töltött részecskékből áll, kölcsönhatásba lép ezzel a mezővel. A Lorentz-erő elve szerint egy töltött részecskére ható erő arányos a töltésével, sebességével és a mágneses tér erősségével.

Ez az erő eltéríti az elektronok útját, és pontosan a kívánt pozícióba tereli őket a képernyőn. A raszteres pásztázás elve szerint az elektronsugár egy előre meghatározott mintázatban mozog:

1. Balról jobbra pásztáz végig egy sort.
2. A sor végén gyorsan visszatér a sor elejére (vízszintes visszafutás).
3. A következő sort pásztázza, egészen addig, amíg az összes sort be nem járta.
4. Az utolsó sor után gyorsan visszatér a képernyő tetejére (függőleges visszafutás), hogy megkezdje a következő képkockát.

Ez a folyamat hihetetlenül gyorsan zajlik, másodpercenként több tíz- vagy akár száz alkalommal ismétlődik, ami a képfrissítés alapja.

Képfrissítés és interlaced/progressive scan

A képfrissítési ráta (refresh rate) azt adja meg, hogy másodpercenként hányszor rajzolódik újra a teljes kép a képernyőn, Hertzben (Hz) mérve. Minél magasabb a képfrissítési ráta, annál kevésbé észrevehető a villódzás, és annál simábbnak tűnik a mozgás.

A CRT monitorok kétféle pásztázási módot támogattak:

• Interlaced scan (váltottsoros pásztázás): Ez a módszer először a páratlan sorokat rajzolja ki, majd a páros sorokat. Ezzel a technikával a képernyő vizuálisan kétszer olyan gyakran frissül, mint amennyiszer egy teljes képkocka megjelenik. Például egy 60 Hz-es interlaced jel valójában 30 teljes képkockát jelent másodpercenként, de a szem 60 mezőt lát. Ezt a televíziózásban széles körben alkalmazták (pl. 1080i), hogy a sávszélesség korlátai között is elfogadható képminőséget érjenek el.
• Progressive scan (progresszív pásztázás): Ezzel a módszerrel minden sor egymás után, egyetlen menetben rajzolódik ki, ami egy teljes képkockát eredményez. A számítógép-monitorok szinte kizárólag progresszív pásztázást használtak (pl. 1080p), mivel ez élesebb, stabilabb képet biztosít, különösen szövegek és finom grafikák esetén.

A magas képfrissítési ráta kulcsfontosságú volt a CRT monitoroknál a villódzás elkerülésére. Egy 60 Hz-es monitor sokak számára villódzónak tűnt, míg egy 85 Hz-es vagy magasabb frekvenciájú monitor sokkal kényelmesebb vizuális élményt nyújtott.

A kép megjelenítése: A képernyő és a foszforréteg

Az elektronsugár útja a képernyőn végződik, ahol a látható fény keletkezik. A CRT monitor legfontosabb része ebben a szakaszban maga a képernyő, pontosabban annak belső felülete és az azt borító speciális rétegek.

Ez a rész a monitor “arcát” adja, és itt dől el a kép végső minősége, a színek pontossága és a részletgazdagság. A vákuumcső elülső, vastag üvegfelülete nem csupán védelmet nyújt, hanem a képalkotás szerves része is.

A foszforanyagok tulajdonságai

A képernyő belső felületét rendkívül finom szemcsékből álló foszforréteg borítja. A foszfor nem egyetlen anyag, hanem különböző kémiai vegyületek keveréke, amelyek az elektronsugárral való ütközés hatására fényt bocsátanak ki.

A kulcsfontosságú tulajdonságok közé tartozik a szín, amelyet a foszfor kibocsát, és az utánvilágítási idő (persistence). Az utánvilágítás az az időtartam, ameddig a foszfor tovább világít az elektronsugár elhaladása után.

Ha az utánvilágítás túl rövid, a kép villódzónak tűnik, mivel a fény gyorsan eltűnik, mielőtt a következő frissítés elérné. Ha túl hosszú, az mozgási elmosódást (ghosting) okoz, mivel az előző kép maradványai még láthatók, amikor az új kép már megjelenik.

A monitorgyártók gondosan megválasztották a foszforanyagokat, hogy optimalizálják ezeket a tulajdonságokat, és a lehető legstabilabb, villódzásmentes képet érjék el, minimális elmosódással. A monokróm monitoroknál általában zöld, borostyánsárga vagy fehér foszfort használtak.

Színes monitorok: Árnyékmaszk (shadow mask) és nyílásszűrő (aperture grille)

A színes CRT monitorok működése sokkal bonyolultabb, mivel három különböző színű (vörös, zöld, kék) foszforpontot kell pontosan eltalálniuk a megfelelő elektronágyúval. Ennek érdekében két fő technológiát fejlesztettek ki:

Árnyékmaszk (shadow mask)

A legtöbb hagyományos színes CRT monitor árnyékmaszkot használt. Ez egy vékony fémlemez, amely közvetlenül a foszforréteg előtt helyezkedik el, és apró, precízen elhelyezett lyukak vannak rajta.

• Működés: A három elektronágyú (piros, zöld, kék) enyhén eltérő szögből közelíti meg a maszkot. A maszk lyukai úgy vannak elhelyezve, hogy minden egyes elektronsugár csak a neki megfelelő színű foszforpontot érje el, miközben az összes többi sugár útját elzárja.
• Elrendezés: A foszforpontok általában háromszög alakú, úgynevezett delta elrendezésben vannak elhelyezve (egy piros, egy zöld és egy kék pont alkot egy “triádot”). Az árnyékmaszk lyukai is ehhez az elrendezéshez illeszkednek.
• Előnyök/hátrányok: Az árnyékmaszk stabil képet biztosított, de a lyukak elzártak némi elektront, ami csökkentette a fényerőt. Emellett a maszk felmelegedése és tágulása torzításokat okozhatott, ami a kép elmosódásához vezetett.

Nyílásszűrő (aperture grille) – Trinitron technológia

A Sony által kifejlesztett Trinitron technológia (és a hasonló elven működő Mitsubishi Diamondtron) a nyílásszűrő elvét alkalmazta. Ez egy sor függőleges, vékony fémhuzalból álló rács volt, amely szintén a foszforréteg előtt helyezkedett el.

• Működés: A Trinitron monitoroknál a foszforcsíkok is függőlegesen futottak, nem pedig pontokként helyezkedtek el. A három elektronágyú itt is enyhén eltérő szögből érkezett, és a nyílásszűrő huzalai biztosították, hogy minden sugár csak a neki megfelelő színű foszforcsíkot érje el.
• Elrendezés: A foszforcsíkok vertikális sávokban helyezkedtek el: R-G-B-R-G-B.
• Előnyök/hátrányok: A nyílásszűrős monitorok általában fényesebb és kontrasztosabb képet adtak, mivel a huzalok kevesebb elektront blokkoltak, mint az árnyékmaszk lyukai. Ezenkívül a vertikális csíkok miatt a képernyő gyakran laposabbnak tűnt. Hátrányuk volt, hogy a vékony huzalok hajlamosak voltak rezonálni és vibrálni, amit apró horizontális stabilizáló huzalokkal (damper wires) küszöböltek ki, melyek vékony, alig látható vonalként jelentek meg a képernyőn.

Mindkét technológia célja az volt, hogy biztosítsa a három elektronsugár precíz célba juttatását, elkerülve a “crosstalkot” a különböző színű foszforpontok között, ami torz színeket eredményezne. A precíziós gyártás és a kalibráció kulcsfontosságú volt a tiszta, élénk színű kép eléréséhez.

A CRT monitorok elektronikája és vezérlése

A CRT monitor mechanikus és elektromechanikus részei mellett az elektronika játssza a legfontosabb szerepet a bejövő videójel értelmezésében és a fizikai folyamatok vezérlésében. Ez a komplex áramköri rendszer biztosítja a kép pontos és stabil megjelenítését.

A monitor hátuljában rejlő áramköri lapok felelősek a videójel feldolgozásáért, a nagyfeszültség előállításáért, az eltérítő tekercsek vezérléséért és a képminőségi paraméterek beállításáért.

Videójel feldolgozása (analóg RGB)

A legtöbb CRT monitor analóg RGB videójelet fogadott. Ez azt jelenti, hogy a vörös, zöld és kék színkomponensek intenzitását külön-külön, folyamatosan változó feszültségszintekkel kódolták.

A monitor bemeneti csatlakozói (leggyakrabban VGA, azaz Video Graphics Array) öt különálló jelet vittek át:

1. Vörös színkomponens (analóg feszültség)
2. Zöld színkomponens (analóg feszültség)
3. Kék színkomponens (analóg feszültség)
4. Horizontális szinkronjel (digitalis impulzus)
5. Vertikális szinkronjel (digitalis impulzus)

A monitor elektronikája ezeket az analóg feszültségeket alakította át az elektronágyúk vezérlőrácsainak feszültségévé, szabályozva az elektronsugarak intenzitását és ezzel a megjelenített pixel fényerejét.

Szinkronjelek (horizontális és vertikális)

A szinkronjelek (sync signals) kritikus fontosságúak a kép stabilitásához. Ezek az impulzusok mondják meg a monitornak, hogy mikor kezdődik egy új sor (horizontális szinkron) és mikor kezdődik egy új képkocka (vertikális szinkron).

• A horizontális szinkronjel minden sor végén érkezik, jelezve, hogy az elektronsugárnak vissza kell térnie a következő sor elejére. Ez indítja el a horizontális visszafutást.
• A vertikális szinkronjel minden képkocka végén érkezik, jelezve, hogy az elektronsugárnak vissza kell térnie a képernyő tetejére. Ez indítja el a vertikális visszafutást.

Ha a szinkronjelek nem megfelelőek vagy hiányoznak, a kép elcsúszik, görbül, vagy teljesen eltűnik. A monitor elektronikája folyamatosan figyeli ezeket a jeleket, és a deflexiós rendszert ennek megfelelően vezérli.

Magasfeszültségű tápegység

A CRT monitorok működéséhez rendkívül magas feszültségre van szükség. Az elektronsugarak felgyorsításához és a foszforréteg gerjesztéséhez akár 20-30 kilovolt (kV) vagy még magasabb feszültség is szükséges lehet.

Ezt a feszültséget egy speciális magasfeszültségű tápegység, gyakran egy úgynevezett flyback trafó (sorvégfok transzformátor) állította elő. Ez az alkatrész a horizontális eltérítő áramkörrel együttműködve generálta a rendkívül magas egyenfeszültséget, amelyet az anódra vezettek.

A magasfeszültségű áramkörök rendkívül veszélyesek voltak, és szigorú biztonsági előírásokat igényeltek. Ezért a CRT monitorok javítása csak képzett szakember számára volt ajánlott.

Konvergencia áramkörök

A színes CRT monitoroknál az egyik legnagyobb kihívás a konvergencia, azaz annak biztosítása, hogy a három alapszínű elektronsugár (piros, zöld, kék) pontosan ugyanarra a foszforpontra érkezzen a képernyőn.

Ha a sugarak nem konvergálnak megfelelően, a kép szélein vagy egyes területein “színeltolódás” vagy “szellemképesedés” jelentkezik, ami a kép elmosódottá és pontatlanná válását eredményezi.

A konvergencia áramkörök finomhangolt mágneses mezőket hoztak létre, amelyek korrigálták az elektronsugarak útját, hogy azok precízen találkozzanak. A monitorok gyakran rendelkeztek felhasználói beállításokkal a konvergencia finomhangolására, különösen a professzionális modellek.

OSD menü és beállítások

A modern monitorokhoz hasonlóan a fejlettebb CRT monitorok is rendelkeztek OSD (On-Screen Display) menüvel, amely lehetővé tette a felhasználók számára, hogy számos képminőségi paramétert beállítsanak.

Ezek a beállítások magukban foglalták a fényerőt, kontrasztot, színmélységet, színhőmérsékletet, valamint a geometria korrekcióját (pl. párna- és hordótorzítás), a pozíciót, méretet és a demagnetizálást (degaussing).

Az OSD menü megkönnyítette a monitor kalibrálását és a felhasználói preferenciákhoz való igazítását, biztosítva a lehető legjobb vizuális élményt a kor technológiai korlátai között.

Képminőségi paraméterek és jellemzők

A CRT monitorok képminőségét számos paraméter határozta meg, amelyek közül néhány máig releváns a modern kijelzők esetében is. Ezek a jellemzők adták meg, hogy mennyire éles, részletgazdag, színhű és stabil képet tudott megjeleníteni egy adott monitor.

A felhasználók és a szakemberek is ezek alapján ítélték meg a monitorok teljesítményét, és választották ki a céljaiknak legmegfelelőbbet, legyen szó irodai munkáról, játékról vagy grafikai tervezésről.

Felbontás és ponttávolság (dot pitch)

A felbontás azt írja le, hogy hány pixelből áll a megjelenített kép szélességében és magasságában. Például egy 1024×768 felbontású monitor 1024 pixelt jelenít meg vízszintesen és 768-at függőlegesen.

A CRT monitorok nagy előnye volt, hogy a felbontás nem volt rögzített, mint az LCD-knél (natív felbontás). Bár volt egy maximális felbontásuk, képesek voltak alacsonyabb felbontások megjelenítésére is, általában élesebb képpel, mint egy LCD, amely interpolálná a képet.

A ponttávolság (dot pitch) a foszforpontok vagy -csíkok közötti távolságot jelenti milliméterben. Minél kisebb a ponttávolság, annál finomabb a képpontok elrendezése, és annál élesebb, részletgazdagabb képet tud megjeleníteni a monitor.

Egy tipikus jó minőségű CRT monitor ponttávolsága 0,25 mm és 0,28 mm között mozgott. A Trinitron monitoroknál ezt a paramétert “aperture grille pitch”-nek nevezték, és általában kisebb értékeket mutattak, ami hozzájárult a Trinitronok élesebb képéhez.

Képfrissítési ráta (refresh rate)

A képfrissítési ráta (refresh rate) a már említett módon azt fejezi ki, hogy másodpercenként hányszor rajzolódik újra a teljes kép a képernyőn, Hertzben (Hz) mérve. Ez a paraméter alapvető fontosságú volt a CRT monitoroknál, mivel közvetlenül befolyásolta a villódzás érzékelését.

A legtöbb ember számára egy 60 Hz-es frissítési ráta villódzónak tűnt, ami szemfáradtságot és fejfájást okozhatott. Ezzel szemben egy 75 Hz-es vagy magasabb (pl. 85 Hz, 100 Hz, 120 Hz) frissítési ráta már sokkal stabilabb és kényelmesebb vizuális élményt nyújtott.

A magas képfrissítési ráta különösen fontos volt a játékosok és a grafikusok számára, ahol a sima mozgás és a villódzásmentes megjelenítés kulcsfontosságú volt.

Képarány (aspect ratio)

A képarány a kép szélességének és magasságának arányát írja le. A legtöbb régi CRT monitor 4:3-as képarányú volt, ami a hagyományos televíziók és korai számítógépek szabványa volt.

Később, a 2000-es évek elején megjelentek a szélesvásznú (widescreen) CRT monitorok is, amelyek 16:10-es vagy 16:9-es képarányt kínáltak. Ezek azonban ritkábbak és drágábbak voltak, mint a hagyományos 4:3-as modellek, és sosem váltak olyan elterjedtté, mint az LCD-k esetében.

Fényerő és kontraszt

A fényerő a kép által kibocsátott fény mennyiségét jelzi, míg a kontraszt a kép legvilágosabb és legsötétebb pontjai közötti különbséget mutatja.

A CRT monitorok általában nagyon jó kontrasztaránnyal rendelkeztek, különösen a fekete szín megjelenítésében. Mivel az elektronsugár teljesen kikapcsolható volt egy adott ponton, a fekete valóban fekete volt, nem pedig egy sötétszürke, mint sok LCD-nél.

A fényerő azonban korlátozottabb volt, mint a modern kijelzőknél, és a képernyő tükröződése is nagyobb problémát jelentett a külső fényforrások miatt. Ennek ellenére a CRT-k rendkívül élénk és dinamikus képet tudtak produkálni.

Színmélység és színvisszaadás

A színmélység azt írja le, hogy hány különböző színt tud megjeleníteni a monitor. A korai CRT-k korlátozott színpalettával rendelkeztek, de a 24 bites “True Color” szabvány elterjedésével képesek voltak több mint 16 millió színt megjeleníteni, ami az emberi szem számára már folytonosnak tűnik.

A színvisszaadás, azaz a színek pontossága és hűsége a CRT monitorok egyik nagy erőssége volt. Mivel a foszforpontok közvetlenül bocsátottak ki fényt, és az elektronágyúk analóg módon szabályozták az intenzitásukat, a CRT-k kiválóan alkalmasak voltak professzionális grafikai munkára, ahol a pontos színreprodukció kulcsfontosságú.

Sok grafikus és videós szakember a mai napig ragaszkodik a CRT monitorokhoz a kiváló színvisszaadásuk és a “valódi” fekete megjelenítése miatt, különösen a retro rendszerek kalibrálásakor.

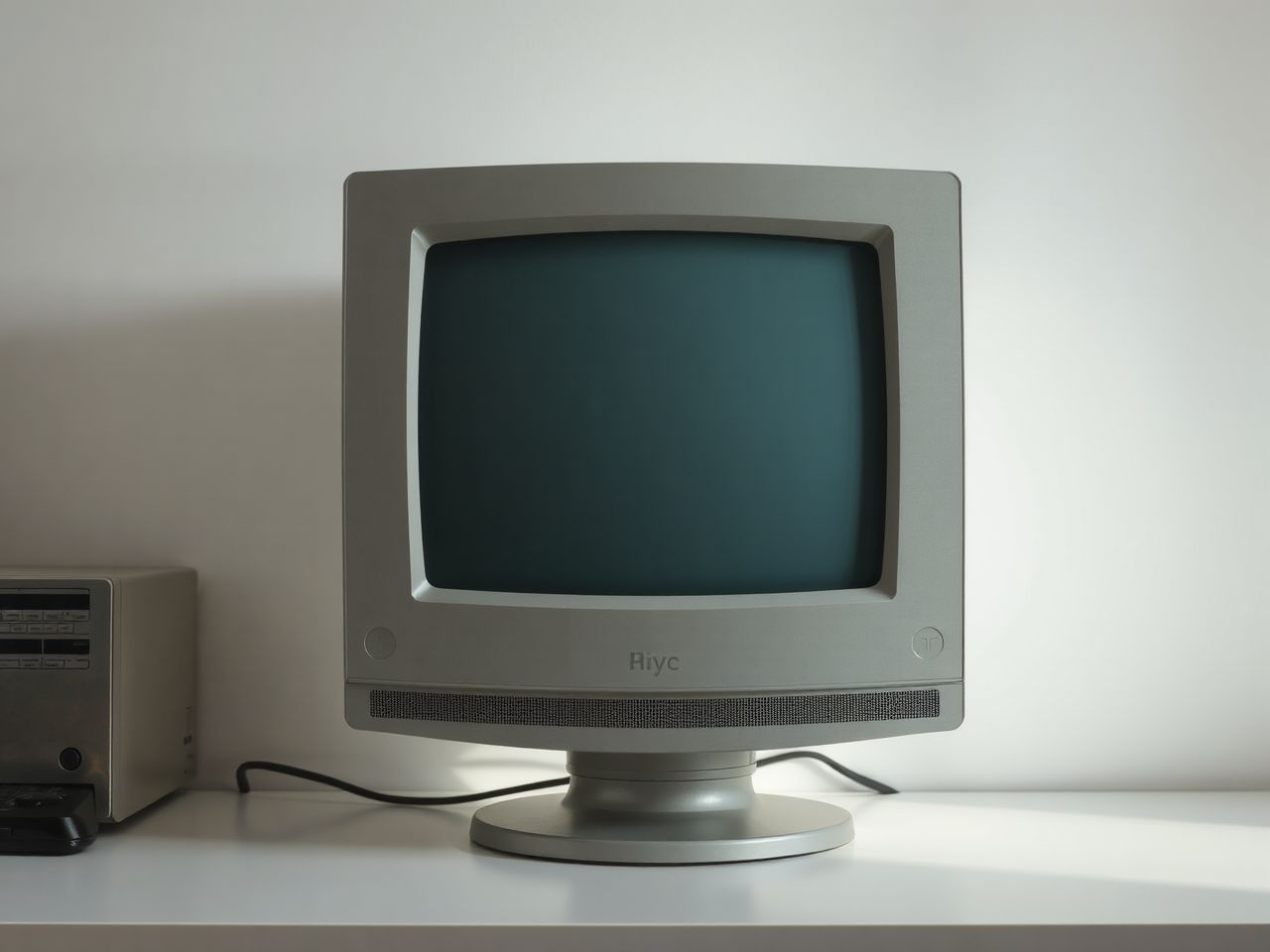

A CRT technológia előnyei és hátrányai

Minden technológiának megvannak a maga erősségei és gyengeségei. A katódsugárcsöves monitorok évtizedekig dominálták a piacot, de végül átadták helyüket a laposképernyős kijelzőknek. Ennek okai a technológia sajátos előnyeiben és hátrányaiban keresendők.

Bár a modern kijelzők sok szempontból felülmúlják őket, a CRT-k néhány területen máig felülmúlhatatlanok maradtak, és ez adja a mai napig tartó vonzerejüket bizonyos niche felhasználásokban.

Előnyök

A CRT monitorok számos olyan tulajdonsággal rendelkeztek, amelyek miatt hosszú ideig a legjobb választásnak számítottak:

• Reakcióidő (Response Time): Ez volt talán a legnagyobb előnyük. A CRT-k gyakorlatilag azonnali pixelváltásra voltak képesek, mivel az elektronsugár közvetlenül gerjesztette a foszfort. Ez azt jelentette, hogy nem volt mozgás elmosódás (motion blur) vagy szellemképesedés, még a leggyorsabb akciójeleneteknél vagy játékoknál sem. Ezzel szemben a korai LCD-k lassú reakcióidejükről voltak hírhedtek.
• Valódi fekete szín: Ahogy már említettük, az elektronsugár teljesen kikapcsolható volt, így egy pixel valóban nulla fényt bocsátott ki, ami “valódi” feketét eredményezett. Ez óriási kontrasztot biztosított, és mélyebb, gazdagabb képet hozott létre.
• Natív felbontás rugalmassága: A CRT monitorok képesek voltak különböző felbontások megjelenítésére anélkül, hogy a kép minősége jelentősen romlott volna, ellentétben az LCD-kkel, amelyek natív felbontásuktól eltérő beállításoknál interpolálni kényszerülnek, ami elmosódott képet eredményez.
• Betekintési szög: Mivel a kép közvetlenül a képernyő felületén keletkezett, a CRT monitorok szinte tökéletes betekintési szöggel rendelkeztek. A kép minősége nem romlott, torzult vagy változott a színe, függetlenül attól, hogy milyen szögből néztük.
• Ár: Hosszú távon a CRT technológia rendkívül költséghatékony volt a gyártás szempontjából, így viszonylag olcsó monitorokat lehetett előállítani a tömegpiac számára.
• Színvisszaadás és kalibráció: A professzionális CRT monitorok kiváló színvisszaadással rendelkeztek, és könnyen kalibrálhatók voltak a pontos színek eléréséhez, ami a grafikai tervezők és fotósok körében rendkívül népszerűvé tette őket.

Hátrányok

A számos előny mellett a CRT monitoroknak jelentős hátrányai is voltak, amelyek végül hozzájárultak a hanyatlásukhoz:

• Méret és súly: Ez volt az egyik legnyilvánvalóbb hátrány. A vákuumcső nagy mérete miatt a CRT monitorok rendkívül terjedelmesek és nehezek voltak. Egy nagyobb méretű modell súlya elérhette a 30-40 kg-ot is, ami nehézkessé tette a mozgatásukat és sok helyet foglalt az asztalon.
• Energiafogyasztás: A CRT-k jelentős mennyiségű energiát fogyasztottak, különösen a magasfeszültségű áramkörök és a fűtőszál miatt. Ez nemcsak a villanyszámlát növelte, hanem hőtermeléssel is járt.
• Sugárzás: Bár a modern CRT monitorok sugárzása minimális volt és ártalmatlannak tekintették, a korai modellek és a technológiával kapcsolatos aggodalmak miatt sokan tartottak az elektromágneses sugárzástól.
• Geometriai torzítás: Különösen a szélek felé a kép torzulhatott (pl. párna- vagy hordótorzítás), ami görbe vonalakat vagy elmosódott sarkokat eredményezett. Bár a fejlettebb monitorok rendelkeztek korrekciós funkciókkal, sosem volt tökéletes.
• Beégés (Burn-in): Ha egy statikus kép hosszú ideig megjelent a képernyőn (pl. egy operációs rendszer tálcája vagy egy játék HUD-ja), a foszforréteg az adott területen “beéghetett”, ami tartósan látható szellemképet hagyott maga után.
• Villódzás (Flicker): Az alacsony képfrissítési ráta villódzást okozott, ami szemfáradtsághoz és fejfájáshoz vezethetett. Bár a magasabb frissítési ráták orvosolták ezt, nem minden monitor volt képes erre.
• Képernyőgeometria és konvergencia problémák: A sugarak pontatlan célba érése (konvergenciahiba) vagy a képernyő sarkainak elmosódása gyakori probléma volt, ami a képminőség romlásához vezetett.

Ezek a hátrányok, különösen a méret és az energiafogyasztás, végül megpecsételték a CRT monitorok sorsát, amikor az LCD technológia éretté vált és ára is versenyképessé vált.

Gyakori problémák és karbantartás

A CRT monitorok, mint minden bonyolult elektronikai eszköz, hajlamosak voltak bizonyos problémákra az idők során. Ezek a hibák gyakran a képminőség romlásához vezettek, de sok esetben orvosolhatók voltak kalibrálással vagy egyszerű karbantartással. Fontos azonban megjegyezni, hogy a CRT monitorok belsejében rendkívül magas feszültség található, ezért a belső javításokat kizárólag szakember végezheti!

Geometriai torzítások és korrekciójuk

A geometriai torzítások a CRT monitorok velejárói voltak, különösen a képernyő szélein és sarkainál. A leggyakoribb torzítások a következők voltak:

• Párnatorzítás (Pincushion Distortion): A kép szélei befelé görbültek, mintha egy párna közepére nyomnánk.
• Hordótorzítás (Barrel Distortion): A kép szélei kifelé görbültek, mintha egy hordó oldalára néznénk.
• Trapéz torzítás (Trapezoid Distortion): A kép az egyik oldalon szélesebb volt, mint a másikon.
• Forgatás (Rotation): A teljes kép enyhén elforgatva jelent meg.

A fejlettebb CRT monitorok OSD menüjében számos beállítás volt elérhető ezeknek a torzításoknak a korrigálására (pl. pincushion, trapezoid, rotation, stb.). Ezek a beállítások az eltérítő tekercsek áramát finomhangolták, hogy a sugár pontosabban érje el a képernyő széleit.

Konvergenciahibák

A konvergenciahiba az volt, amikor a három alapszínű elektronsugár (piros, zöld, kék) nem találkozott pontosan ugyanazon a ponton a képernyőn. Ez a kép szélein vagy bizonyos területein színeltolódást vagy “szellemképet” okozott, ahol a színek nem fedték egymást tökéletesen.

A konvergencia problémák gyakran a monitor korával, a hőmérséklet-ingadozással vagy a belső alkatrészek elöregedésével jelentkeztek. A professzionális monitorok gyakran rendelkeztek komplex konvergencia-beállítási lehetőségekkel, amelyekkel a felhasználók manuálisan finomhangolhatták a sugarak illeszkedését.

Degaussing (demagnetizálás)

A degaussing, vagy demagnetizálás, egy fontos karbantartási funkció volt a színes CRT monitoroknál. A monitorok, különösen a képernyő maszkja vagy rácsa, idővel mágneses mezők hatására (pl. hangszórók, külső elektromos eszközök) mágneseződhettek.

Ez a mágneseződés a színek torzulását, foltosodását okozta a képernyőn. A degaussing funkció (amely gyakran automatikusan elindult bekapcsoláskor, vagy manuálisan aktiválható volt az OSD menüből) egy erős, váltakozó mágneses mezőt hozott létre a képernyő körül, amely semlegesítette a monitorban felgyülemlett mágnesességet.

A degaussing folyamata jellegzetes, zúgó hanggal járt, és a kép rövid ideig vibrált vagy torzult, mielőtt normalizálódott volna.

Foszfor beégés (burn-in)

A foszfor beégés, vagy “ghosting”, az egyik legsúlyosabb és visszafordíthatatlanabb probléma volt a CRT monitoroknál. Akkor következett be, ha egy statikus kép vagy elem (pl. egy operációs rendszer tálcája, egy játék felhasználói felülete, logó) túl hosszú ideig, nagy fényerővel megjelent a képernyőn.

Ez a jelenség a foszforréteg kémiai megváltozását okozta az adott területen, ami miatt az utólag is gyengébben vagy más színben világított, még akkor is, ha más kép volt megjelenítve. A képernyővédők (screensavers) pontosan azért jöttek létre, hogy megelőzzék ezt a problémát, mivel mozgó képeket vagy sötét képernyőt biztosítottak, ha a monitor hosszabb ideig tétlen volt.

Villódzás

A villódzás (flicker) az alacsony képfrissítési rátával rendelkező CRT monitorok jellegzetes problémája volt. Mivel a foszfor csak rövid ideig világított, és a képkockák közötti szünetek túl hosszúak voltak, az emberi szem érzékelte a kép ki-be kapcsolását.

Ez a villódzás szemfáradtságot, fejfájást és általános kényelmetlenséget okozhatott. A probléma megoldására a gyártók növelték a maximális képfrissítési rátát, és a felhasználók is igyekeztek a lehető legmagasabb frissítési rátán használni monitorukat, amelyet a videókártyájuk és a monitor is támogatott.

A vákuumcső élettartama

Mint minden elektroncső, a katódsugárcső is rendelkezett korlátozott élettartammal. A fűtőszál és a katód idővel elhasználódott, ami a kép fényerejének és kontrasztjának fokozatos csökkenéséhez vezetett. Végül a monitor teljesen elhalványodott, vagy a kép már nem volt élvezhető.

Bár a CRT-k általában hosszú élettartamúak voltak, az intenzív használat és a magas hőmérséklet felgyorsíthatta ezt a folyamatot. A vákuumcső cseréje ritkán volt gazdaságos, így a meghibásodott monitorokat általában selejtezték.

A CRT monitorok hanyatlása és öröksége

A 2000-es évek elején a CRT monitorok dominanciája megrendült, majd gyors hanyatlásnak indult az új technológiák, különösen az LCD (Liquid Crystal Display) monitorok térnyerésével. Bár a CRT-k számos előnnyel rendelkeztek, a hátrányaik egyre inkább a felszínre kerültek, és a piaci igények is megváltoztak.

Ez a váltás egy korszak végét jelentette, de a CRT monitorok öröksége máig hatással van a modern kijelzők tervezésére és a vizuális élmény megértésére.

Az LCD technológia térnyerése

Az LCD monitorok megjelenése jelentős fordulópontot hozott. Kezdetben drágábbak voltak és gyengébb képminőséget (különösen a reakcióidő és a fekete szín tekintetében) mutattak, mint a CRT-k, de számos kulcsfontosságú előnnyel rendelkeztek:

• Vékony és könnyű kialakítás: Ez volt a legnagyobb vonzerejük. Az LCD-k sokkal kevesebb helyet foglaltak az asztalon, és könnyen mozgathatók voltak.
• Alacsony energiafogyasztás: Az LCD-k sokkal kevesebb energiát fogyasztottak, ami környezetbarátabbá és gazdaságosabbá tette őket.
• Nincs villódzás: Mivel az LCD pixelek folyamatosan világítanak, és nem igényelnek folyamatos frissítést (mint a CRT-k foszforrétege), a villódzás teljesen megszűnt, ami kényelmesebb vizuális élményt nyújtott.
• Teljesen lapos képernyő: Az LCD-k eleve sík képernyővel rendelkeztek, így nem voltak geometriai torzítások.

Ahogy az LCD technológia éretté vált, az árak csökkentek, a képminőség javult, és a gyártók képesek voltak orvosolni a kezdeti problémákat, például a lassú reakcióidőt. A 2000-es évek közepére az LCD-k szinte teljesen kiszorították a CRT monitorokat a piacról.

A CRT monitorok szerepe a történelemben

A CRT monitorok kulcsszerepet játszottak a személyi számítógépek elterjedésében és a digitális világ fejlődésében. Nélkülük a grafikus felhasználói felületek, a modern operációs rendszerek és a videojátékok sem fejlődhettek volna ki olyan ütemben, ahogy azt tették.

Ezek a monitorok tették lehetővé, hogy a felhasználók vizuálisan interakcióba lépjenek a számítógépekkel, megnyitva az utat a multimédia, az internet és a digitális tartalomfogyasztás előtt. A CRT-k voltak az ablakaink a digitális világba, és évtizedekig a technológiai fejlődés szimbólumai voltak.

Niche felhasználások napjainkban

Bár a CRT monitorok már nem gyártják őket tömegesen, és a legtöbb háztartásban lecserélték őket, a mai napig létezik egy kis, de lelkes közösség, amely ragaszkodik hozzájuk, különösen bizonyos niche felhasználásokban:

• Retrogaming: A retro játékosok számára a CRT monitorok elengedhetetlenek a régi konzolok és számítógépes játékok autentikus élményének megőrzéséhez. A CRT-k natív módon kezelik a régi rendszerek alacsony felbontású, interlaced vagy progresszív jeleit, és a jellegzetes “scanline” hatás is hozzátartozik az eredeti vizuális élményhez. Emellett a CRT-k rendkívül alacsony bemeneti késleltetése (input lag) is kritikus a gyors tempójú játékoknál.
• Professzionális grafika és videózás: Néhány grafikus és videós szakember a mai napig használ professzionális CRT monitorokat a kiváló színvisszaadásuk és a “valódi” fekete szín megjelenítése miatt. Különösen a régi videóanyagok digitalizálásakor és restaurálásakor lehetnek előnyösek.
• Oszcilloszkópok és laboratóriumi eszközök: Bár a digitális oszcilloszkópok elterjedtek, sok analóg oszcilloszkóp és más mérőműszer továbbra is CRT-t használ a valós idejű jelmegjelenítésre, ahol az azonnali reakció és a finom részletek kulcsfontosságúak.

Ezekben a speciális alkalmazásokban a CRT monitorok egyedülálló tulajdonságai továbbra is felülmúlják a modern kijelzők képességeit, megőrizve a technológia relevanciáját a 21. században is.

A technológia hatása a modern kijelzőkre

Bár a CRT monitorok eltűntek a tömegpiacról, örökségük számos módon él tovább a modern kijelzőkben. A “pixel” fogalma, a felbontás, a képfrissítési ráta és a színmélység mind a CRT-k világából származó alapfogalmak.

A mérnökök, akik az LCD-t, OLED-et és más modern kijelzőket fejlesztik, gyakran a CRT-k által felállított mércékhez hasonlítják a termékeiket. A CRT-k által biztosított azonnali reakcióidő vagy a “valódi” fekete szín elérése máig kihívást jelent a modern technológiák számára, és hajtóerőként szolgál a további innovációkhoz.

A CRT monitorok tehát nem csupán egy elavult technológia részei; sokkal inkább egy alapvető fejezetet képviselnek a vizuális technológia történetében, amelynek tanulságai és vívmányai máig formálják a digitális világot, amelyben élünk.
