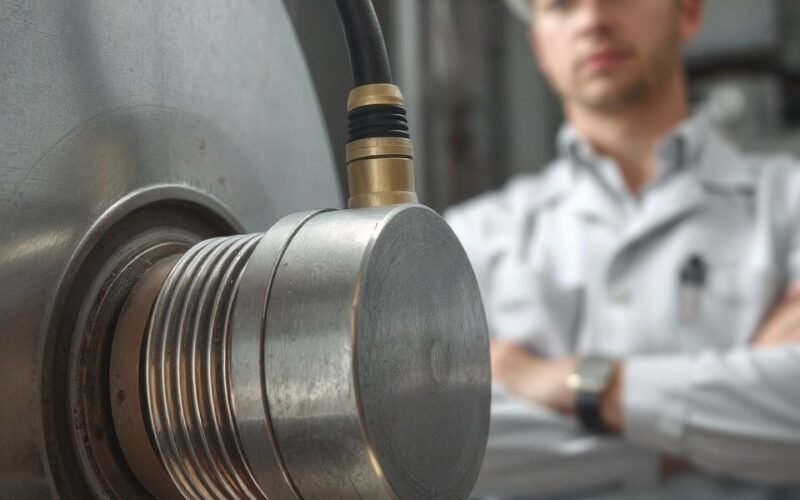

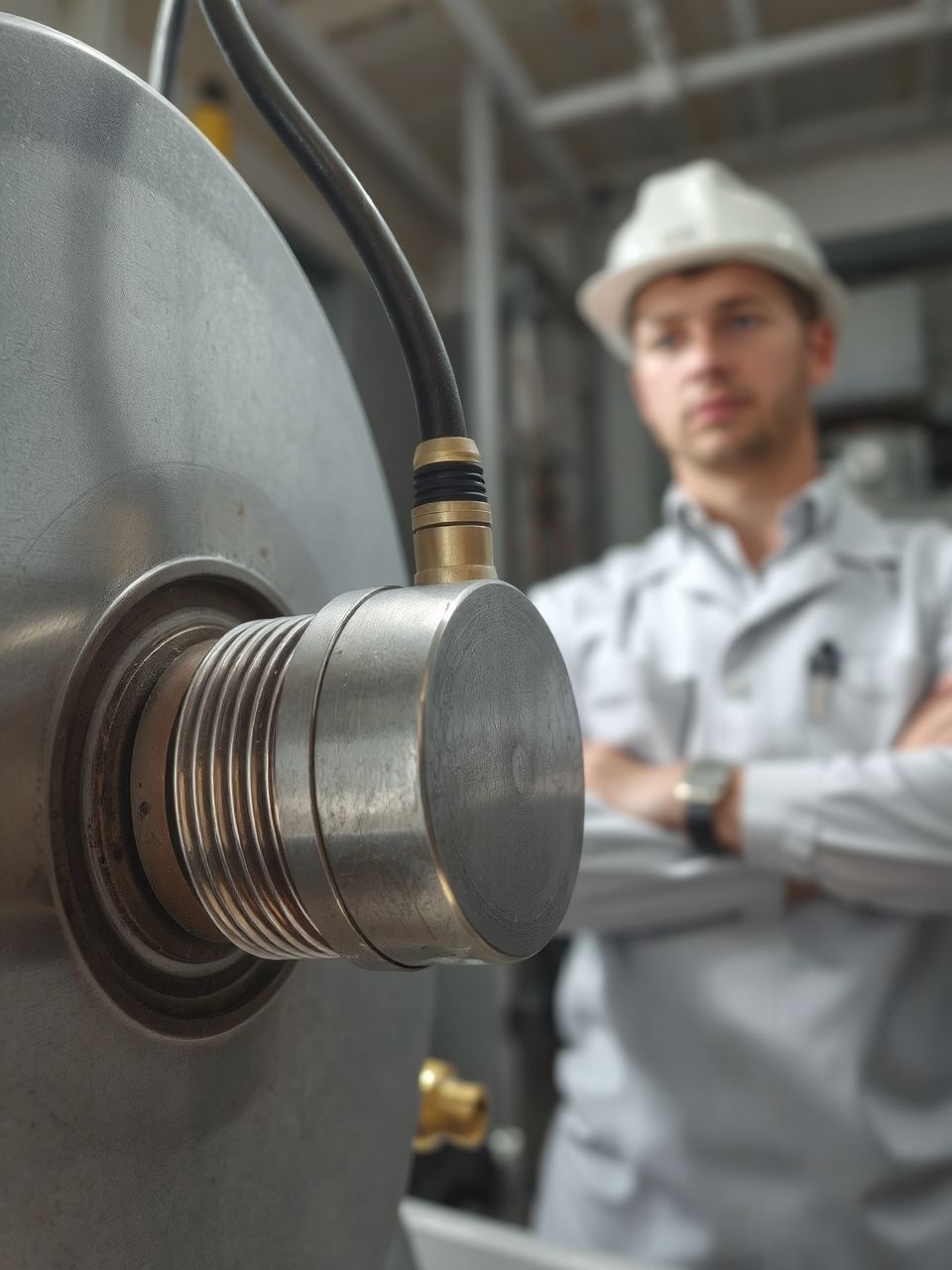

Induktív jeladók – Az érzékelés alapjai és gyakorlati felhasználási területei

Az ipari automatizálás és a modern gyártástechnológia elképzelhetetlen lenne érzékelőrendszerek nélkül. Ezek közül az egyik legelterjedtebb és legmegbízhatóbb megoldás az induktív jeladó, más néven induktív közelségkapcsoló. Ezek az eszközök lehetővé teszik a tárgyak érintésmentes detektálását, ami kulcsfontosságú a gépek hatékony és biztonságos működéséhez. A technológia alapja az elektromágneses indukció, amelynek segítségével a fém tárgyak jelenlétét képesek felismerni, anélkül, hogy fizikai kapcsolatba lépnének velük. Ez a képesség nem csupán a kopás és az elhasználódás kockázatát csökkenti, hanem jelentősen növeli a gyártási folyamatok sebességét és pontosságát is. A mindennapi ipari környezetben, a robotikától a csomagológépekig, az induktív jeladók szinte mindenhol jelen vannak, biztosítva a megbízható működést és a folyamatos termelést.

Az induktív érzékelők robusztus kialakításuknak és kiváló ellenállóképességüknek köszönhetően széles körben alkalmazhatók a legkülönfélébb ipari környezetekben. Legyen szó poros, nedves, olajos vagy éppen vibrációs terhelésű körülményekről, ezek a szenzorok stabilan és pontosan végzik feladatukat. Az érintésmentes érzékelés elve hosszú távon is garantálja a karbantartásmentes üzemelést, minimalizálva az állásidőt és optimalizálva a termelési költségeket. Ebben a cikkben mélyrehatóan vizsgáljuk meg az induktív jeladók működési elvét, felépítését, különböző típusait, valamint a legfontosabb gyakorlati felhasználási területeiket. Célunk, hogy átfogó képet adjunk erről a létfontosságú technológiáról, amely az ipari forradalom egyik alappillérévé vált.

A működési elv mélyrehatóan: az elektromágneses indukciótól az örvényáramokig

Az induktív jeladók működésének megértéséhez elengedhetetlen az elektromágneses indukció alapjainak ismerete. Ez a fizikai jelenség, amelyet Michael Faraday fedezett fel a 19. században, írja le, hogyan keletkezik elektromos áram egy vezetőben, ha az változó mágneses térben helyezkedik el. Az induktív szenzorok esetében egy oszcillátor áramkör hozza létre ezt a változó mágneses teret. Az oszcillátor szíve egy LC kör, amely egy tekercsből (induktivitás, L) és egy kondenzátorból (kapacitás, C) áll. Ez az LC kör egy meghatározott rezonanciafrekvencián rezeg, folyamatosan változó mágneses teret generálva a tekercs körül.

Amikor egy fém tárgy (legyen az ferromágneses, mint az acél, vagy nem ferromágneses, mint az alumínium vagy a réz) belép ebbe a mágneses térbe, az oszcillátor tekercse által kibocsátott mágneses fluxus áthalad rajta. A változó mágneses tér hatására a fém tárgyban örvényáramok keletkeznek. Ezek az örvényáramok a Lenz-törvény értelmében olyan mágneses teret hoznak létre, amely ellenkező irányú az eredeti, gerjesztő mágneses térrel. Ez a jelenség az oszcillátor tekercsének induktivitását csökkenti, ami az LC kör rezonanciafrekvenciájának és az oszcilláció amplitúdójának megváltozásához vezet.

A jeladó elektronikája folyamatosan figyeli az oszcillátor áramkör állapotát. Amikor egy fém tárgy közeledik, és az örvényáramok hatására az oszcilláció amplitúdója egy előre meghatározott küszöbérték alá csökken, a jeladó egy trigger áramkör segítségével kapcsolási parancsot generál. Ez a parancs aktiválja a kimeneti fokozatot, amely a jeladó típusától függően egy digitális (be/ki) jelet küld a vezérlőrendszer (pl. PLC) felé. A fém tárgy eltávolodásakor az örvényáramok megszűnnek, az oszcilláció helyreáll, és a kimenet visszaáll az eredeti állapotába. Ez a folyamat rendkívül gyorsan zajlik le, lehetővé téve a nagy sebességű alkalmazásokat is.

Az érzékelési távolság (Sn) az induktív jeladók egyik legfontosabb paramétere. Ez az a maximális távolság, ahonnan a jeladó még képes megbízhatóan érzékelni egy standard fém tárgyat (általában egy négyzet alakú, acél lemezt, melynek oldalhossza megegyezik a szenzor átmérőjével vagy 3-szoros érzékelési távolsággal). Az érzékelési távolságot számos tényező befolyásolja, mint például a tekercs mérete, az oszcillátor áramkör kialakítása, a fém tárgy anyaga, mérete és formája. Fontos megjegyezni, hogy az induktív jeladók általában nagyobb érzékelési távolságot érnek el ferromágneses anyagok (pl. vas, acél) esetén, mint nem ferromágneses anyagok (pl. alumínium, réz) esetében. Ezt a különbséget a korrekciós tényezők írják le, amelyek az adott anyag relatív érzékelési távolságát fejezik ki az acélhoz képest.

A mágneses hiszterézis egy másik fontos jellemző, amely megakadályozza a kimenet vibrálását a kapcsolási pont közelében. Ez azt jelenti, hogy a kapcsolás be- és kikapcsolási pontjai kissé eltérnek egymástól. Például, ha a jeladó 5 mm-nél kapcsol be, akkor lehet, hogy csak 6 mm-nél kapcsol ki. Ez a kis különbség biztosítja a stabil működést és elkerüli a gyakori, felesleges kapcsolásokat, különösen olyan esetekben, ahol a tárgy lassan mozog, vagy apró vibrációk vannak jelen. A kompenzált és nem kompenzált érzékelők közötti különbség is lényeges: a kompenzált típusok kevésbé érzékenyek a hőmérséklet-ingadozásokra, így stabilabb érzékelési távolságot biztosítanak változó környezeti feltételek mellett is.

„Az induktív jeladók zsenialitása az érintésmentes detektálásban rejlik, amely a mechanikai kopást kiküszöbölve garantálja a hosszú távú megbízhatóságot és a precíz működést a legkülönfélébb ipari alkalmazásokban.”

Főbb típusok és kialakítások: a hengerestől a gyűrűsig

Az induktív jeladók rendkívül sokféle formában és méretben kaphatók, hogy a legkülönfélébb ipari igényeknek is megfeleljenek. A kialakítás nem csupán esztétikai kérdés, hanem alapvetően befolyásolja a szenzor telepíthetőségét, érzékelési tulajdonságait és a környezeti behatásokkal szembeni ellenállását. A megfelelő típus kiválasztása kulcsfontosságú a megbízható működéshez és a hosszú élettartamhoz.

Hengeres induktív jeladók

A hengeres induktív jeladók a legelterjedtebb típusok közé tartoznak, és széles méretválasztékban kaphatók, általában metrikus menettel (pl. M8, M12, M18, M30). Ezek a szenzorok könnyen szerelhetők furatokba vagy rögzítőbilincsekkel. Két fő alcsoportjuk van:

• Süllyesztett (flush) típusok: Ezeket úgy tervezték, hogy a szenzor érzékelő felülete síkban legyen a fém rögzítőfelülettel. Előnyük, hogy mechanikai sérüléseknek kevésbé vannak kitéve, hátrányuk viszont, hogy érzékelési távolságuk némileg kisebb, mivel a környező fém befolyásolja a mágneses teret. Ideálisak szűk helyeken és olyan alkalmazásokban, ahol a szenzor kiállása akadályt jelentene.
• Nem süllyesztett (non-flush) típusok: Ezek a jeladók a teljes érzékelő felületükön szabadon sugározzák a mágneses teret, így nagyobb érzékelési távolságot biztosítanak, mint süllyesztett társaik. Telepítésüknél ügyelni kell arra, hogy az érzékelő felület körül elegendő szabad tér legyen, hogy elkerüljük a környező fémek interferenciáját.

Négyzetes és téglalap alakú induktív jeladók

Ezek a típusok különösen hasznosak, ha a beépítési hely korlátozott, vagy ha a hengeres kialakítás valamilyen okból nem megfelelő. A négyzetes induktív jeladók gyakran lapos, kompakt profilúak, és könnyen integrálhatók szűk résekbe vagy gépházakba. Méretük és formájuk változatos, lehetővé téve a rugalmas alkalmazást. Ezek a szenzorok gyakran rendelkeznek több rögzítési ponttal, ami stabilabb telepítést biztosít.

Gyűrűs és rés (slot) induktív jeladók

A gyűrűs induktív jeladók egy zárt, gyűrű alakú érzékelőfelülettel rendelkeznek. Ezeket elsősorban olyan alkalmazásokhoz használják, ahol a tárgyaknak át kell haladniuk a gyűrűn, például csavarok, szegecsek vagy apró alkatrészek számlálásánál, vagy pozícióellenőrzésénél. A gyűrű belsejében egyenletes mágneses tér alakul ki, ami rendkívül pontos és megbízható detektálást tesz lehetővé. A rés (slot) jeladók hasonló elven működnek, de nyitott résük van, ami lehetővé teszi a tárgyak oldalirányú bevezetését az érzékelési zónába. Ezek kiválóan alkalmasak vékony anyagok, például fóliák vagy címkék pozíciójának ellenőrzésére.

Különleges kialakítások

Az ipari igények sokszínűsége miatt számos speciális induktív jeladó is létezik:

• Magas hőmérsékletű jeladók: Extrém hőmérsékleti körülmények között (akár +200°C-ig) is megbízhatóan működnek, speciális anyagok és bevonatok felhasználásával.
• Nyomásálló jeladók: Hidraulikus vagy pneumatikus rendszerekben, magas nyomású környezetben alkalmazhatók.
• Robbanásveszélyes környezetbe (Ex-zónába) szánt jeladók: Ezeket a szenzorokat a robbanásveszélyes atmoszférákra vonatkozó ATEX irányelveknek megfelelően gyártják, és speciális védelmi módszerekkel (pl. gyújtószikramentes áramkörök) biztosítják a biztonságos működést.
• Fém arcú jeladók: Az érzékelő felület fémből készül, ami extra védelmet nyújt a mechanikai sérülésekkel és a hegesztési fröccsenésekkel szemben.
• Analóg kimenetű jeladók: Bár ritkábbak, léteznek olyan induktív szenzorok, amelyek nem csak be/ki jelet adnak, hanem a távolsággal arányos analóg jelet (pl. 0-10V vagy 4-20mA) biztosítanak.

Az anyagválasztás is lényeges a jeladó élettartama és megbízhatósága szempontjából. A leggyakoribb házanyagok a rozsdamentes acél, a sárgaréz és a műanyag. A rozsdamentes acél rendkívül korrózióálló és mechanikailag strapabíró, így ideális agresszív környezetekbe, például élelmiszeripari vagy vegyipari alkalmazásokba. A sárgaréz egy költséghatékonyabb, de mégis robusztus megoldás, míg a műanyag házak könnyebbek és általában olcsóbbak, de kevésbé ellenállóak a mechanikai behatásokkal szemben. A csatlakozási módok is sokfélék lehetnek: a fixen bekötött kábelektől a szabványos M8 vagy M12 csatlakozós megoldásokig, amelyek lehetővé teszik a gyors és egyszerű cserét.

Kimeneti típusok és elektromos csatlakozás: a PLC-vel való kommunikáció

Az induktív jeladók nem csupán érzékelnek, hanem a detektált információt továbbítják is a vezérlőrendszer felé. Ehhez megfelelő kimeneti típusra és elektromos csatlakozásra van szükség. A helyes választás alapvető fontosságú a rendszer kompatibilitása és megbízható működése szempontjából.

DC és AC működés

Az induktív jeladók tápellátásuk szerint két fő kategóriába sorolhatók:

• DC (egyenáramú) jeladók: Ezek a legelterjedtebbek, 10-30 V DC tápfeszültséggel működnek, és a modern ipari vezérlőrendszerek (PLC-k) szabványos bemeneteihez illeszkednek. Általában gyorsabb kapcsolási frekvenciát és nagyobb pontosságot kínálnak.
• AC (váltakozó áramú) jeladók: 24-230 V AC tápfeszültséggel működnek, és régebbi rendszerekben vagy olyan alkalmazásokban használatosak, ahol közvetlenül hálózati feszültségről kell üzemeltetni őket, például relék vagy mágneskapcsolók közvetlen vezérlésére. Lassabb kapcsolási frekvenciájuk van, és kevésbé precízek.

PNP és NPN kimeneti típusok

A DC jeladók esetében a legfontosabb megkülönböztetés a kimeneti fokozat működése szerint történik:

• PNP (Positive-Negative-Positive) kimenet:

  A PNP jeladó kapcsoláskor a pozitív tápfeszültséget (U+) vezeti ki a kimeneti vezetékre. Ezt “sourcing” kimenetnek is nevezik. Ez azt jelenti, hogy a jeladó “forrásként” adja a feszültséget a terhelés felé. A legtöbb modern európai és ázsiai PLC bemenet PNP típusú, mivel ez a megoldás kevésbé érzékeny a földzárlatokra és általában biztonságosabbnak tekinthető. A terhelést (pl. egy PLC bemenetét) a jeladó kimeneti vezetéke és a negatív tápfeszültség (GND) közé kell kötni.

  Kapcsolási példa (3 vezetékes PNP):

  • Barna vezeték: +DC tápfeszültség
  • Kék vezeték: -DC tápfeszültség (GND)
  • Fekete vezeték: Kapcsoló kimenet (feszültséget ad ki kapcsoláskor)
• NPN (Negative-Positive-Negative) kimenet:

  Az NPN jeladó kapcsoláskor a negatív tápfeszültséget (GND) vezeti ki a kimeneti vezetékre. Ezt “sinking” kimenetnek is nevezik. Itt a jeladó “elnyeli” az áramot a terhelésből. Az amerikai és régebbi japán PLC-k gyakran NPN bemenetekkel rendelkeznek. A terhelést a jeladó kimeneti vezetéke és a pozitív tápfeszültség (U+) közé kell kötni.

  Kapcsolási példa (3 vezetékes NPN):

  • Barna vezeték: +DC tápfeszültség
  • Kék vezeték: -DC tápfeszültség (GND)
  • Fekete vezeték: Kapcsoló kimenet (GND-t ad ki kapcsoláskor)

NO (normálisan nyitott) és NC (normálisan zárt)

A kimeneti fokozat működési logikája szerint a jeladók lehetnek:

• NO (Normally Open / Normálisan Nyitott): Alapállapotban (amikor nincs fém tárgy az érzékelési zónában) a kimenet nyitott (nincs jel). Amikor fém tárgyat érzékel, a kimenet zár (jelet ad).
• NC (Normally Closed / Normálisan Zárt): Alapállapotban a kimenet zárt (jelet ad). Amikor fém tárgyat érzékel, a kimenet nyit (nincs jel).
• NO/NC kombinált: Egyes jeladók két kimenettel rendelkeznek, egy NO és egy NC kimenettel, ami nagyobb rugalmasságot biztosít.

Vezetékes csatlakozások

• 2 vezetékes jeladók: Ezek a legegyszerűbbek, a terhelés sorba van kötve a jeladóval, és a tápellátás is ezen a két vezetéken keresztül történik. AC és DC változatban is léteznek. Hátrányuk, hogy mindig van egy minimális áramfolyás (szivárgó áram) a terhelésen keresztül, még kikapcsolt állapotban is, ami bizonyos alkalmazásoknál problémát okozhat.
• 3 vezetékes jeladók: A leggyakoribbak. Két vezeték a tápellátásra szolgál (barna: +, kék: -), a harmadik (fekete) pedig a kapcsoló kimenet. Ezek biztosítják a legtisztább jelet és a legszélesebb körű kompatibilitást a PLC-kkel.
• 4 vezetékes jeladók: Két vezeték a tápellátásra, és két vezeték a kimenetre szolgál. Gyakran egy NO és egy NC kimenetet biztosítanak (pl. barna: +, kék: -, fekete: NO, fehér: NC). Ez még nagyobb rugalmasságot nyújt a vezérlés szempontjából.

IO-Link integráció

A modern induktív jeladók egyre gyakrabban támogatják az IO-Link kommunikációs szabványt. Az IO-Link egy pont-pont kommunikációs technológia, amely lehetővé teszi a szenzorok paraméterezését, diagnosztikai adatainak lekérdezését és a digitális kapcsolási jelek mellett analóg adatok továbbítását is egy szabványos, háromvezetékes kábelen keresztül. Ezáltal az induktív jeladók “okos” szenzorokká válnak, amelyek jelentősen hozzájárulnak az Ipar 4.0 és az IIoT (Industrial Internet of Things) koncepciójának megvalósításához. Az IO-Linkkel a szenzorok beállítása távolról is elvégezhető, ami felgyorsítja az üzembe helyezést és megkönnyíti a karbantartást.

Teljesítményjellemzők és specifikációk: a megfelelő szenzor kiválasztása

Az induktív jeladók kiválasztása során számos teljesítményjellemzőt és specifikációt kell figyelembe venni, hogy a szenzor a tervezett alkalmazásban optimálisan működjön. Ezek a paraméterek nem csupán a jeladó képességeit írják le, hanem segítenek az összehasonlításban és a legmegfelelőbb modell megtalálásában.

Érzékelési távolság (Sn) és korrekciós tényezők

Az érzékelési távolság (Sn), más néven névleges kapcsolási távolság, az a maximális távolság, ahonnan a jeladó még megbízhatóan érzékeli egy standard referenciatárgyat. Ez az érték általában milliméterben (mm) van megadva. Fontos tudni, hogy az Sn érték egy standard acél tárgyra vonatkozik. Más fémek esetén az érzékelési távolság eltérő lehet. Ezt a különbséget a korrekciós tényezők fejezik ki:

• Acél (Fe360): 1,0
• Rozsdamentes acél (1.4301): 0,7 – 0,9
• Sárgaréz (CuZn37): 0,4 – 0,5
• Alumínium (Al): 0,3 – 0,4
• Réz (Cu): 0,2 – 0,3

Ez azt jelenti, hogy egy 10 mm Sn értékű jeladó például alumíniumot csak 3-4 mm távolságból fog érzékelni. Léteznek azonban faktor 1-es szenzorok is, amelyek minden fémre közel azonos érzékelési távolságot biztosítanak, jelentősen leegyszerűsítve ezzel a tervezést és a telepítést.

Kapcsolási frekvencia (switching frequency)

A kapcsolási frekvencia (Hz-ben megadva) azt mutatja meg, hányszor képes a jeladó másodpercenként be- és kikapcsolni. Ez a paraméter kritikus a gyorsan mozgó tárgyak detektálásánál. Minél magasabb a kapcsolási frekvencia, annál gyorsabban tudja a szenzor érzékelni a tárgyak egymásutániságát. Egy tipikus induktív jeladó kapcsolási frekvenciája 100 Hz és 5000 Hz között mozog, de speciális, nagy sebességű típusok még ennél is többet tudhatnak.

Tápfeszültség és áramfelvétel

A tápfeszültség tartomány (pl. 10-30 V DC vagy 24-230 V AC) határozza meg, milyen tápellátással üzemeltethető a jeladó. Az áramfelvétel (mA-ben) pedig azt mutatja meg, mennyi energiát fogyaszt a szenzor. Ez fontos a tápegység méretezésénél, különösen, ha sok jeladót használnak egy rendszerben.

Védelmi osztály (IP besorolás)

Az IP (Ingress Protection) besorolás szabványos módon jelöli a jeladó védelmét por és víz behatolása ellen. Az első számjegy a por elleni védelemre, a második a víz elleni védelemre vonatkozik. Például:

• IP67: Por ellen teljesen védett, és 30 percig ellenáll az 1 méter mélyre merítésnek.
• IP68: Por ellen teljesen védett, és tartósan meríthető vízbe (gyártó által meghatározott feltételek szerint).
• IP69K: Por ellen teljesen védett, és ellenáll a nagynyomású, magas hőmérsékletű vízsugárnak. Ez utóbbi különösen az élelmiszer- és gyógyszeriparban fontos, ahol gyakori a nagynyomású tisztítás.

Hőmérséklet-tartomány

A működési hőmérséklet-tartomány (pl. -25°C-tól +70°C-ig) azt jelzi, milyen hőmérsékleti körülmények között képes a jeladó megbízhatóan működni. Extrém hőmérsékletekre speciális, szélesebb tartományú szenzorok állnak rendelkezésre.

Rövidzárlat-védelem és polaritásvédelem

A modern induktív jeladók gyakran beépített rövidzárlat-védelemmel rendelkeznek, ami megvédi a szenzort és a vezérlőrendszert a károsodástól, ha a kimeneti vezeték rövidre záródik. A polaritásvédelem pedig megakadályozza a jeladó meghibásodását, ha a tápfeszültséget fordított polaritással csatlakoztatják.

EMC kompatibilitás

Az EMC (elektromágneses kompatibilitás) azt jelenti, hogy a jeladó képes zavarmentesen működni elektromágnesesen zajos környezetben, és maga sem okoz jelentős elektromágneses zavarokat. Ez létfontosságú az ipari környezetben, ahol sok elektronikus eszköz működik egymás közelében.

A megfelelő induktív jeladó kiválasztása tehát egy komplex folyamat, amely során az alkalmazás specifikus igényeit, a környezeti feltételeket és a jeladó műszaki paramétereit gondosan össze kell vetni. A gyártók általában részletes adatlapokkal és segédletekkel támogatják a kiválasztást, de szükség esetén érdemes szakértő segítségét kérni.

Gyakorlati felhasználási területek: az ipar gerince

Az induktív jeladók rendkívül sokoldalúak, és az ipar szinte minden szegmensében kulcsszerepet játszanak az automatizálásban. Érintésmentes működésük, robusztusságuk és megbízhatóságuk miatt ideálisak a legkülönfélébb feladatokra. Nézzük meg a legfontosabb gyakorlati felhasználási területeket iparágak szerint.

Gyártóipar és automatizálás

Ez az az iparág, ahol az induktív jeladók a legszélesebb körben elterjedtek. Alapvető elemei a modern gyártósoroknak:

• Pozícióérzékelés: Munkadarabok, szerszámok, robotkarok, mozgó alkatrészek pontos pozíciójának detektálása. Például egy présgépben a munkadarab pontos behelyezésének ellenőrzése, vagy egy robotkar végállásának meghatározása.
• Sebességmérés és fordulatszám-érzékelés: Fogaskerekek, tengelyek, ventilátorok fordulatszámának mérése, gyakran egy fogazott kerék fogainak számlálásával. Ez kritikus a motorok, hajtóművek és egyéb forgó alkatrészek felügyeleténél.
• Számlálás: Termékek, alkatrészek, csavarok, palackok számlálása a gyártósoron. A gyűrűs jeladók különösen alkalmasak erre a feladatra.
• Anyagáramlás ellenőrzése: Fém alkatrészek áramlásának detektálása szállítószalagokon, garatokban, eldugulások megelőzésére.
• Végálláskapcsolók: Hidraulikus vagy pneumatikus hengerek, szelepek, tolóajtók végállásainak érzékelése.
• Robotika: Robotmanipulátorok, gripperek (megfogók) pozíciójának és állapotának ellenőrzése, biztosítva a pontos és biztonságos munkavégzést.

Élelmiszer- és gyógyszeripar

Ezekben az iparágakban a higiénia és a tisztíthatóság kiemelten fontos. Az IP69K védelmi osztályú, rozsdamentes acél házas induktív jeladók ideálisak, mivel ellenállnak a nagynyomású, forró vizes tisztításnak és a korrozív tisztítószereknek.

• Csomagoló gépek: Termékek pozíciójának ellenőrzése, palackok, dobozok számlálása, kupakok jelenlétének detektálása.
• Folyadékszint-érzékelés: Fém tartályokban lévő folyadékok szintjének ellenőrzése (ha a folyadék és a tartály között van légrés, vagy a tartály falán kívülről érzékelünk).
• Adagolási rendszerek: Adagolófejek pozíciójának ellenőrzése.

Autóipar

Az autóipar a precizitás és a megbízhatóság fellegvára, ahol az induktív jeladók a legkritikusabb folyamatokban is részt vesznek.

• Hegesztő berendezések: A hegesztési pontok pontos pozicionálása, a munkadarabok rögzítésének ellenőrzése. Speciális, hegesztésálló felületű szenzorok használatosak.
• Festősorok: A karosszériaelemek pozíciójának ellenőrzése a festési folyamat során.
• Összeszerelő sorok: Alkatrészek jelenlétének és pontos illeszkedésének ellenőrzése (pl. csavarok, anyák).
• Anyagmozgatás: Futószalagok, emelőgépek pozícióérzékelése.

Fémfeldolgozás

A fémfeldolgozó gépekben, ahol a nyersanyag maga is fém, az induktív jeladók természetes választásnak bizonyulnak.

• CNC gépek és prések: Szerszámok pozíciójának ellenőrzése, munkadarabok befogásának detektálása, a mozgó alkatrészek végállásainak figyelése.
• Anyagpozícionálás: Fémlemezek, rudak, profilok pontos elhelyezése vágó-, hajlító- vagy hegesztőgépeken.
• Forgácsoló gépek: A szerszámgép mozgó részeinek pozícióellenőrzése.

Logisztika és raktározás

A modern logisztikai központokban az automatizált rendszerek működéséhez elengedhetetlen a pontos pozícióérzékelés.

• Szállítószalagok és emelőgépek: Termékek, dobozok, raklapok jelenlétének és pozíciójának detektálása.
• Raklapok pozicionálása: Automatikus raktári rendszerekben a raklapok pontos elhelyezésének ellenőrzése.
• Járművek pozícióérzékelése: Önjáró targoncák, szállítójárművek útvonalának és megállási pontjainak ellenőrzése.

Mezőgazdaság

Bár talán kevésbé nyilvánvaló, a mezőgazdasági gépek automatizálásában is egyre nagyobb szerepet kapnak az induktív jeladók.

• Gépek automatizálása: Vetőgépek, arató-cséplő gépek, permetezők mozgó részeinek pozícióérzékelése.
• Szelepvezérlés: Hidraulikus szelepek nyitásának és zárásának ellenőrzése.

Egyéb területek

Az induktív jeladók alkalmazási köre szinte határtalan:

• Textilipar: Szövőgépek, fonógépek mozgó alkatrészeinek ellenőrzése.
• Faipar: Fűrészgépek, marógépek, gyalugépek munkadarabjainak pozicionálása.
• Papíripar: Papírtekercsek, vágókések pozíciójának érzékelése.
• Építőipar: Daruk, emelőgépek végálláskapcsolóiként.

Ez a sokszínűség jól mutatja, mennyire alapvető technológiává váltak az induktív jeladók az ipari automatizálásban. A folyamatos fejlődésnek köszönhetően egyre kisebb, okosabb és robusztusabb szenzorok jelennek meg a piacon, amelyek tovább szélesítik az alkalmazási lehetőségeket.

Előnyök és hátrányok: mérlegelés a választás előtt

Mint minden technológiai megoldásnak, az induktív jeladóknak is megvannak a maguk egyedi előnyei és hátrányai. Ezek alapos ismerete elengedhetetlen a megfelelő szenzor kiválasztásához és a rendszer optimális kialakításához. A tudatos mérlegelés segít elkerülni a későbbi problémákat és maximalizálni az alkalmazás hatékonyságát.

Az induktív jeladók előnyei

1. Érintésmentes és kopásmentes működés:

   Talán a legfontosabb előny, hogy a jeladó és az érzékelendő tárgy között nincs fizikai kontaktus. Ez azt jelenti, hogy nincs mechanikai kopás, ami jelentősen meghosszabbítja a szenzor és a célpont élettartamát. Ez a tulajdonság különösen fontos gyorsan mozgó alkatrészek vagy nagy gyakoriságú kapcsolások esetén.

2. Hosszú élettartam:

   Mivel nincsenek mozgó alkatrészek és érintkező felületek, az induktív jeladók rendkívül hosszú élettartammal rendelkeznek, és minimális karbantartást igényelnek. Ez csökkenti az üzemeltetési költségeket és az állásidőt.

3. Gyors kapcsolási sebesség:

   Az elektronikus működési elvnek köszönhetően az induktív szenzorok nagyon gyorsan képesek kapcsolni, akár több ezer kapcsolást is végrehajtva másodpercenként. Ez ideálissá teszi őket nagy sebességű gyártósorokon és számlálási feladatokhoz.

4. Robusztus kialakítás és ellenállóképesség:

   Az induktív jeladók házai általában fémből (sárgaréz, rozsdamentes acél) készülnek, és gyakran IP67, IP68 vagy IP69K védelmi osztállyal rendelkeznek. Ezáltal rendkívül ellenállóak porral, szennyeződésekkel, nedvességgel, olajjal, rezgéssel és mechanikai ütésekkel szemben. Működőképességüket extrém hőmérsékleti körülmények között is megőrzik.

5. Magas megbízhatóság és pontosság:

   A stabil működési elv és a minőségi gyártás garantálja a magas megbízhatóságot és a pontos ismétlési pontosságot, ami kritikus az automatizált folyamatokban.

6. Könnyű telepítés és beállítás:

   Egyszerűen rögzíthetők, és általában nem igényelnek bonyolult beállítást. A LED-es állapotjelzők segítenek a gyors üzembe helyezésben és a hibaelhárításban.

7. Költséghatékony megoldás:

   Más fejlettebb érzékelési technológiákhoz képest az induktív jeladók viszonylag olcsók, különösen figyelembe véve hosszú élettartamukat és alacsony karbantartási igényüket.

Az induktív jeladók hátrányai

1. Csak fém tárgyakra érzékeny:

   Ez a technológia alapvető korlátja. Az induktív jeladók kizárólag fém anyagok jelenlétét képesek detektálni. Nem-fém anyagok (műanyag, fa, üveg, folyadékok) érzékelésére más szenzortípusokra (pl. kapacitív, optikai, ultrahangos) van szükség.

2. Korlátozott érzékelési távolság:

   Az induktív jeladók érzékelési távolsága viszonylag kicsi, általában néhány millimétertől néhány centiméterig terjed. Hosszabb távolságú detektáláshoz más technológiák, például optikai vagy ultrahangos szenzorok szükségesek.

3. Fémfüggő érzékelési távolság (korrekciós tényezők):

   A detektálási távolság függ a fém típusától. A ferromágneses anyagokat (pl. acél) nagyobb távolságból érzékelik, mint a nem ferromágneseseket (pl. alumínium, réz). Ez bonyolíthatja a tervezést és a kalibrálást, hacsak nem faktor 1-es szenzort használnak.

4. Mágneses interferencia:

   Erős külső mágneses mezők vagy más induktív jeladók közelsége zavarhatja a működést, hibás kapcsolásokhoz vezethet. A szenzorok közötti megfelelő távolság betartása elengedhetetlen.

5. Környező fémek befolyásolhatják:

   A szenzor környezetében lévő fém szerkezetek (pl. rögzítőelemek, gépház) befolyásolhatják a mágneses teret és csökkenthetik az érzékelési távolságot, különösen a nem süllyesztett típusoknál. A süllyesztett típusok kevésbé érzékenyek erre, de azok érzékelési távolsága alapból kisebb.

6. Hőmérséklet-ingadozás hatása:

   Bár a kompenzált szenzorok csökkentik ezt a hatást, jelentős hőmérséklet-ingadozások mégis befolyásolhatják az érzékelési távolságot és a kapcsolási pont stabilitását.

Az induktív jeladók rendkívül hatékony és megbízható eszközök, de alkalmazásuk előtt mindig gondosan mérlegelni kell az adott feladat követelményeit, és össze kell vetni az induktív technológia erősségeit és gyengeségeit az alternatív megoldásokkal.

Választás szempontjai: a tökéletes induktív jeladó megtalálása

A megfelelő induktív jeladó kiválasztása kulcsfontosságú a rendszer megbízható és hatékony működéséhez. A piacon elérhető hatalmas választék miatt azonban ez a feladat néha kihívást jelenthet. Az alábbiakban összefoglaltuk azokat a legfontosabb választási szempontokat, amelyeket figyelembe kell venni a döntés meghozatalakor.

1. Érzékelendő anyag

Ez az első és legfontosabb szempont: az induktív jeladók kizárólag fém tárgyak detektálására alkalmasak. Ha nem fém anyagot (pl. műanyag, fa, üveg, folyadék) kell érzékelni, akkor más technológiát (pl. kapacitív, optikai, ultrahangos szenzor) kell választani. Ha fémről van szó, fontos tudni, hogy milyen típusú fémről van szó (acél, alumínium, réz stb.), mivel ez befolyásolja az érzékelési távolságot. Szükség esetén érdemes faktor 1-es szenzort választani, amely minden fémre közel azonos érzékelési távolságot biztosít.

2. Érzékelési távolság (Sn)

Határozzuk meg, mekkora távolságból kell a tárgyat érzékelni. Mindig hagyjunk egy biztonsági ráhagyást a névleges érzékelési távolsághoz képest, hogy elkerüljük a hibás kapcsolásokat, különösen, ha a tárgy mozgása bizonytalan vagy a környezeti hőmérséklet ingadozik. Vegyük figyelembe a korrekciós tényezőket, ha nem acél tárgyat érzékelünk.

3. Kialakítás és méret

A rendelkezésre álló beépítési hely és a szerelési mód határozza meg a szenzor formáját és méretét. Hengeres (M8, M12, M18, M30), négyzetes, téglalap vagy gyűrűs típusra van szükség? Fontos eldönteni, hogy süllyesztett vagy nem süllyesztett kivitelre van-e szükség. Süllyesztett telepítés esetén kisebb az érzékelési távolság, de a szenzor védettebb. Nem süllyesztett esetén nagyobb az érzékelési távolság, de ügyelni kell a környező fémekre.

4. Kimeneti típus és kapcsolási logika

Kompatibilisnek kell lennie a vezérlőrendszerrel (PLC). Válasszunk PNP vagy NPN kimenetet a PLC bemenetének megfelelően. Dönteni kell, hogy NO (normálisan nyitott) vagy NC (normálisan zárt) kapcsolási logikára van-e szükség, vagy esetleg egy kombinált (NO/NC) kimenetre. AC vagy DC tápellátásra van szükség?

5. Környezeti feltételek

Az üzemi környezet jelentősen befolyásolja a szenzor választását:

• Hőmérséklet: A jeladó működési hőmérséklet-tartományának meg kell felelnie a környezeti hőmérsékletnek. Extrém hőmérsékletekre speciális szenzorok szükségesek.
• Nedvesség és por: A szükséges IP védelmi osztály (IP67, IP68, IP69K) kiválasztása kulcsfontosságú. Vizes, poros, olajos környezetbe magasabb IP védettségű szenzor ajánlott.
• Kémiai anyagok: A szenzor házának és kábelének ellenállónak kell lennie az esetlegesen jelenlévő savakkal, lúgokkal, oldószerekkel szemben. Rozsdamentes acél vagy speciális műanyag ház lehet a megoldás.
• Mechanikai behatások: Ütések, rezgések, hegesztési fröccsenések ellen a robusztus fém ház, esetleg fém érzékelő felület nyújthat védelmet.
• Robbanásveszélyes környezet: Amennyiben robbanásveszélyes (Ex) zónában történik a telepítés, csak ATEX minősítésű, gyújtószikramentes jeladó használható.

6. Tápfeszültség és áramfelvétel

Ellenőrizzük a rendelkezésre álló tápellátást, és győződjünk meg róla, hogy a kiválasztott szenzor kompatibilis vele. Vegyük figyelembe a jeladó áramfelvételét is a tápegység méretezésénél.

7. Kapcsolási frekvencia

Ha gyorsan mozgó tárgyakat kell detektálni vagy nagy sebességű számlálást kell végezni, válasszunk magas kapcsolási frekvenciájú jeladót, hogy elkerüljük a jelvesztést.

8. Csatlakozás típusa

A kábelhossz, a csatlakozó típusa (fix kábel, M8, M12 csatlakozó) és a vezetékek száma (2, 3, 4 vezetékes) szintén fontos szempont. Az M12 csatlakozós megoldások rugalmasabbak és gyorsabb cserét tesznek lehetővé.

9. Költség

Bár a költség mindig tényező, nem szabad, hogy ez legyen az egyedüli döntő szempont. Egy olcsó, de nem megfelelő szenzor hosszú távon sokkal drágább lehet a hibás működés, a gyakori cserék és az állásidő miatt. A megbízhatóságra és az élettartamra érdemes fókuszálni.

10. Gyártó és márka

Válasszunk megbízható gyártóktól származó termékeket, amelyek minőségi garanciát és megfelelő műszaki támogatást nyújtanak. Ismert márkák (pl. Sick, Balluff, Turck, Ifm, Omron) általában széles termékpalettával és bevált technológiákkal rendelkeznek.

Ezen szempontok alapos mérlegelése segít a legoptimálisabb induktív jeladó kiválasztásában, amely hosszú távon is megbízhatóan és hatékonyan fogja szolgálni az ipari automatizálási feladatokat.

Telepítés és karbantartás: a hosszú élettartam titkai

Az induktív jeladók hosszú és megbízható működéséhez nem elegendő csupán a megfelelő típus kiválasztása; a helyes telepítés és a rendszeres, de minimális karbantartás is kulcsfontosságú. Néhány alapvető irányelv betartásával jelentősen meghosszabbítható a szenzorok élettartama és elkerülhetők a felesleges állásidők.

Helyes telepítés

1. Rögzítés:

   A jeladót stabilan és biztonságosan kell rögzíteni. A hengeres típusokhoz általában rögzítőanyák vagy bilincsek, a négyzetesekhez csavarok szolgálnak. Ügyeljünk arra, hogy a rögzítés ne okozzon mechanikai feszültséget a szenzor házában vagy kábelében. A nem süllyesztett típusok esetében tartsuk be a gyártó által előírt minimális távolságot a környező fémektől, hogy elkerüljük a mágneses tér torzulását és az érzékelési távolság csökkenését.

2. Tárgy pozicionálása:

   A detektálandó fém tárgyat az érzékelési zónán belül kell elhelyezni. Ideális esetben a tárgy a szenzor érzékelési távolságának 50-70%-ánál kapcsoljon, hogy legyen elegendő biztonsági ráhagyás. Ügyeljünk arra, hogy a tárgy ne ütközzön a szenzorral, különösen mozgó alkalmazások esetén.

3. Interferenciák elkerülése:
   • Mágneses mezők: Erős mágneses mezők (pl. motorok, transzformátorok, hegesztőberendezések közelében) zavarhatják az induktív jeladó működését. Ha lehetséges, helyezzük távolabb a szenzort az ilyen forrásoktól, vagy használjunk árnyékolt kábeleket.
   • Más jeladók: Ha több induktív jeladó van egymás közelében, azok kölcsönösen zavarhatják egymást. Tartsa be a gyártó által megadott minimális távolságokat az érzékelők között. Ez általában a szenzor átmérőjének többszöröse.
   • Elektromos zaj: A tápkábeleket és a jeladó kábeleit lehetőleg külön vezessük el az erősáramú kábelektől, hogy elkerüljük az elektromos zajok okozta zavarokat.
4. Kábelezés:

   A kábeleket megfelelően rögzítsük, hogy ne legyenek kitéve mechanikai sérülésnek, rázkódásnak vagy húzásnak. A kábelvezetés során kerüljük az éles szögeket és a túlzott hajlítást. Használjunk megfelelő minőségű, árnyékolt kábeleket, különösen hosszú vezetékek esetén.

5. Földelés:

   A megfelelő földelés elengedhetetlen az elektromágneses zavarok minimalizálásához és a biztonságos működéshez. Kövesse a gyártó ajánlásait a földelésre vonatkozóan.

Karbantartás és hibaelhárítás

Az induktív jeladók az egyik legkevesebb karbantartást igénylő szenzortípusok közé tartoznak, de néhány alapvető lépéssel tovább növelhető a megbízhatóságuk:

1. Tisztítás:

   Rendszeresen ellenőrizzük az érzékelő felületet, és távolítsuk el róla a lerakódott szennyeződéseket (por, forgács, olajsár). A szennyeződések csökkenthetik az érzékelési távolságot vagy hibás működést okozhatnak. A tisztítást a szenzor IP védelmi osztályának megfelelően végezzük (pl. IP69K esetén nagynyomású mosással is tisztítható).

2. Kábelek és csatlakozók ellenőrzése:

   Vizsgáljuk meg a kábeleket és csatlakozókat fizikai sérülések (pl. repedések, szakadások, kopások) szempontjából. A rossz érintkezés vagy a sérült szigetelés hibás működéshez vezethet.

3. Rögzítés ellenőrzése:

   Időnként ellenőrizzük a jeladó rögzítését, hogy az továbbra is stabilan áll-e a helyén. A vibráció vagy az ütések meglazíthatják a rögzítést.

4. LED indikátorok:

   A legtöbb induktív jeladó rendelkezik beépített LED indikátorral, amely jelzi a kapcsolási állapotot. Ez rendkívül hasznos a gyors hibaelhárításhoz. Ha a LED nem világít, amikor kellene, vagy folyamatosan világít, amikor nem kellene, az problémára utalhat.

5. Hibaelhárítási tippek:
   • Nincs kapcsolás: Ellenőrizze a tápfeszültséget, a kábelezést, a fém tárgy pozícióját és anyagát. Lehet, hogy túl messze van a tárgy, vagy nem megfelelő a fém.
   • Folyamatos kapcsolás: Lehet, hogy a szenzor túl közel van egy fém felülethez, vagy egy nem kívánt fém tárgy van az érzékelési zónában. Ellenőrizze a szenzor és a környező fémek közötti távolságot.
   • Instabil kapcsolás: Lehet, hogy a tárgy a kapcsolási pont határán mozog, vagy külső zavarok (mágneses mező, másik szenzor) befolyásolják. Ellenőrizze a hiszterézis beállítását, vagy növelje a szenzorok közötti távolságot.
6. IO-Link diagnosztika:

   IO-Link képes szenzorok esetén a diagnosztikai adatok (pl. hőmérséklet, üzemóra, kapcsolási ciklusok száma, szennyezettség) lekérdezhetők, ami lehetővé teszi a prediktív karbantartást és a hibák előrejelzését, mielőtt azok komolyabb problémát okoznának.

A gondos telepítés és a minimális, de tudatos karbantartás révén az induktív jeladók hosszú éveken át megbízhatóan szolgálhatják az ipari automatizálási rendszereket, hozzájárulva a termelékenység és a biztonság növeléséhez.

Jövőbeli trendek és innovációk: az intelligens érzékelés felé

Az induktív jeladók, bár alapvető technológiának számítanak, folyamatosan fejlődnek, hogy megfeleljenek a modern ipar egyre növekvő igényeinek. Az Ipar 4.0 és az Ipari Dolgok Internete (IIoT) koncepciójának térhódításával az érzékelők szerepe is átalakul: nem csupán egyszerű kapcsolókká válnak, hanem intelligens adatforrásokká, amelyek értékes információkkal látják el a vezérlőrendszereket. Nézzük meg a legfontosabb jövőbeli trendeket és innovációkat ezen a területen.

1. Miniaturizálás és integráció

Az elektronikai alkatrészek zsugorodásával az induktív jeladók is egyre kisebbek lesznek. Ez lehetővé teszi a szűkebb helyekre történő beépítést, és új alkalmazási lehetőségeket nyit meg, például a mikrorobotika vagy a precíziós gyártás területén. A szenzorok egyre inkább integrálódnak más rendszerekbe vagy alkatrészekbe, például gépelemekbe vagy robotkarokba, észrevétlenül, de hatékonyan végezve feladatukat.

2. Intelligens szenzorok és IO-Link

Az IO-Link technológia forradalmasítja az induktív jeladók szerepét. Az IO-Link képes szenzorok digitális kapcsolási jeleken túl diagnosztikai adatokat (pl. szenzorhőmérséklet, üzemidő, kapcsolási ciklusok száma, feszültségingadozások, szennyezettség) és paraméterezési lehetőségeket is kínálnak. Ezáltal a szenzorok proaktív karbantartást tesznek lehetővé, előre jelezve a lehetséges hibákat, mielőtt azok bekövetkeznének. A távoli konfiguráció és diagnosztika jelentősen növeli a rugalmasságot és csökkenti az állásidőt.

3. Nagyobb érzékelési távolságok és fokozott pontosság

A kutatás és fejlesztés folyamatosan arra irányul, hogy az induktív jeladók nagyobb érzékelési távolságot érjenek el, miközben megőrzik vagy javítják a pontosságot és a megbízhatóságot. Az új tekercsgeometriák, az optimalizált oszcillátor áramkörök és a fejlettebb jelfeldolgozó algoritmusok mind hozzájárulnak ehhez. A faktor 1-es szenzorok továbbfejlesztése is kiemelt terület, hogy a fémfüggőség még kisebb legyen.

4. Robusztusabb kialakítások és speciális anyagok

Az ipari környezetek egyre szélsőségesebbé válnak, így nő az igény a még robusztusabb induktív jeladók iránt. Ez magában foglalja a még magasabb IP védelmi osztályokat (pl. még agresszívabb tisztítási eljárásokhoz), a szélesebb hőmérséklet-tartományokat, a nyomásállóságot és a korrózióval szembeni fokozott ellenállást. Új, speciális anyagok és bevonatok alkalmazása segíti a szenzorokat abban, hogy ellenálljanak a vegyi anyagoknak, a hegesztési fröccsenéseknek és a mechanikai igénybevételeknek.

5. Vezeték nélküli kommunikáció

Bár még gyerekcipőben jár az induktív jeladók esetében, a vezeték nélküli kommunikáció (pl. Bluetooth Low Energy vagy speciális ipari vezeték nélküli protokollok) megjelenése leegyszerűsítheti a telepítést és a kábelezést, különösen mobil alkalmazások vagy nehezen hozzáférhető helyek esetén. Ez kulcsfontosságú az IIoT ökoszisztémájában, ahol az adatok gyűjtése a legkülönfélébb forrásokból történik.

6. Integráció a felhőalapú rendszerekbe és az adatelemzés

Az IO-Link és más kommunikációs protokollok révén az induktív jeladók adatai közvetlenül eljuthatnak a felhőbe, ahol fejlett adatelemzési algoritmusok dolgozzák fel őket. Ez lehetővé teszi a mintázatok felismerését, a trendek azonosítását és a prediktív modellezést, ami optimalizálhatja a gyártási folyamatokat, csökkentheti a hibákat és javíthatja az energiahatékonyságot.

Összességében az induktív jeladók jövője az intelligencia, az integráció és a megnövelt képességek irányába mutat. Ezek az „okos” szenzorok nemcsak érzékelik a fém tárgyakat, hanem aktívan hozzájárulnak a gyártási folyamatok optimalizálásához, a megbízhatóság növeléséhez és az ipari rendszerek rugalmasabbá tételéhez, alapvető elemei maradva a digitális gyárnak.
