Honda VTEC motor működése – Technikai megoldások a nagyobb teljesítményért és hatékonyságért

A modern belső égésű motorok tervezése során a mérnökök mindig is egy alapvető kompromisszummal szembesültek: hogyan lehet egyetlen motorral kielégíteni a széles fordulatszám-tartományban jelentkező különböző igényeket? Az alacsony fordulatszámon történő, nyomatékos haladáshoz és az üzemanyag-takarékossághoz más szelepvezérlési beállítások lennének ideálisak, mint a magas fordulatszámon elérhető maximális teljesítményhez. Ez a dilemma vezetett a változó szelepvezérlési rendszerek kifejlesztéséhez, amelyek közül a Honda VTEC motor működése a legismertebb és talán a legikonikusabb technológia. A VTEC, azaz a Variable Valve Timing and Lift Electronic Control, egy olyan innovatív megoldás, amely lehetővé teszi a motor számára, hogy a fordulatszámtól és a terheléstől függően optimalizálja a szelepemelést és a szelepnyitási időt, ezáltal kiküszöbölve a hagyományos motorokra jellemző kompromisszumokat.

A Honda mérnökei az 1980-as évek végén mutatták be a VTEC rendszert, forradalmasítva ezzel a motortervezést. Céljuk egy olyan motor megalkotása volt, amely képes ötvözni a kis lökettérfogatú motorok agilitását és a nagy lökettérfogatú motorok erejét, mindezt kiemelkedő üzemanyag-hatékonyság és alacsony károsanyag-kibocsátás mellett. A VTEC nem csupán egy apró fejlesztés volt, hanem egy paradigmaváltás, amely a mai napig meghatározza a Honda motorjainak karakterét és teljesítményét. A technológia bevezetése óta számos változáson és finomításon esett át, de az alapelv – a motor “két arcának” megteremtése – változatlan maradt. Ez a cikk részletesen bemutatja a VTEC technológia működését, annak különböző variációit, a mögötte rejlő mérnöki zsenialitást és a Honda motorokra gyakorolt hatását.

A változó szelepvezérlés alapjai és a VTEC születése

Mielőtt mélyebben belemerülnénk a VTEC specifikumaiba, érdemes megérteni, miért is van szükség változó szelepvezérlésre. Egy hagyományos belső égésű motorban a szelepek nyitását és zárását a vezérműtengely bütykei határozzák meg. Ezeknek a bütyköknek fix profiljuk van, ami azt jelenti, hogy a szelepek mindig ugyanannyira nyitnak ki, és ugyanannyi ideig maradnak nyitva, függetlenül a motor fordulatszámától. Ez a fix beállítás azonban csak egy szűk fordulatszám-tartományban optimális.

Alacsony fordulatszámon a viszonylag rövid szelepnyitási idő és a kisebb szelepemelés előnyös, mert ez elősegíti a gyors gázáramlást és a turbulencia kialakulását az égéstérben, ami jobb keverékképzést és hatékonyabb égést eredményez, növelve a nyomatékot. Ezzel szemben magas fordulatszámon a motor sokkal több levegőt és üzemanyagot igényel. Ilyenkor a szelepeknek minél hosszabb ideig és minél jobban ki kell nyitniuk, hogy a henger maximális térfogatárama biztosított legyen, maximalizálva ezzel a teljesítményt. Egy fix vezérműtengely profil képtelen mindkét igényt egyszerre kielégíteni; ha az alacsony fordulatszámra optimalizálják, hiányzik a csúcsteljesítmény, ha a magas fordulatszámra, akkor alul gyenge és nem hatékony.

A Honda VTEC motor működése ezt a kompromisszumot hivatott feloldani. A Honda mérnökei felismerték, hogy ha képesek lennének a vezérműtengely profilját menet közben, a motor igényeihez igazítva változtatni, akkor egyetlen motorral is elérhetnék mind a kiváló alacsony fordulatszámú nyomatékot, mind a lenyűgöző magas fordulatszámú teljesítményt. Ez a felismerés vezetett a VTEC rendszer fejlesztéséhez, amely a világon az első, sorozatgyártásban is megjelent, elektronikusan vezérelt változó szelepvezérlési rendszer volt, amely a szelepemelést és a szelepnyitási időt is változtatta.

DOHC VTEC: a kezdet és a legendás “VTEC kick”

Az első VTEC rendszer, a DOHC VTEC (Double Overhead Camshaft VTEC) 1989-ben debütált a Honda Integra XSi modelben, egy 1.6 literes B16A motorral. Ez a változat tette legendássá a VTEC nevet, és alapozta meg a Honda sportos motorjainak hírnevét. A DOHC VTEC motorok két vezérműtengellyel rendelkeznek hengerenként – egyet a szívószelepekhez, egyet a kipufogószelepekhez –, és mindkét tengelyen alkalmazzák a változó szelepvezérlést. Ez a konfiguráció biztosítja a legnagyobb rugalmasságot és teljesítmény-optimalizálást.

A DOHC VTEC rendszer lényege a következő: minden szelephez (vagy inkább szelep párhoz) három bütyökprofil tartozik a vezérműtengelyen, és három billenőkar. Két külső bütyök van, amelyek a szelepek normál, alacsony fordulatszámú működését biztosítják, és egy központi, agresszívebb profilú bütyök. A külső bütykök általában kisebb szelepemelést és rövidebb szelepnyitási időt biztosítanak, ami ideális alacsony fordulatszámon a nyomaték és a hatékonyság szempontjából.

Amikor a motor fordulatszáma elér egy előre meghatározott szintet (ami általában 4500-6000 ford./perc között van, modelltől függően), az ECU (Engine Control Unit) jelet küld egy elektromágneses szelepnek, amely olajnyomást irányít a billenőkarokba. A billenőkarok belsejében egy hidraulikus csap található, amely normál esetben szabadon mozog. Amikor az olajnyomás megnő, a csap oldalirányban elmozdul, és összekapcsolja a három billenőkart. Ekkor a központi, agresszívabb profilú bütyök kezdi el mozgatni mindhárom billenőkart, és ezáltal a szelepeket is. Ez a bütyök nagyobb szelepemelést és hosszabb szelepnyitási időt eredményez, drámaian megnövelve a motor levegőbeömlését és kipufogógáz-áramlását, ami a csúcsteljesítmény robbanásszerű növekedését eredményezi.

Ezt a hirtelen teljesítménynövekedést nevezik a rajongók “VTEC kick”-nek. Ez egy jellegzetes hanggal és érzettel jár, ahogy a motor karakterisztikája egy pillanat alatt megváltozik, és hirtelen sokkal erőteljesebbé válik. A DOHC VTEC rendszer a Honda olyan ikonikus motorjaiban található meg, mint a B16A, B18C és a K20A, amelyek a mai napig a tuningolók és autórajongók kedvencei.

SOHC VTEC: az egy vezérműtengelyes megoldás

Nem sokkal a DOHC VTEC bevezetése után a Honda bemutatta az SOHC VTEC (Single Overhead Camshaft VTEC) rendszert. Ahogy a neve is sugallja, ez a változat egyetlen vezérműtengelyt használ hengerfejenként, ami egyszerűbb és olcsóbb gyártást tesz lehetővé. Az SOHC VTEC rendszert általában a Honda gazdaságosabb, hétköznapi modelljeiben alkalmazták, ahol a fő cél az üzemanyag-hatékonyság és a nyomaték növelése volt alacsonyabb fordulatszám-tartományban, miközben továbbra is biztosította a kielégítő teljesítményt magasabb fordulatszámon.

Az SOHC VTEC rendszerek általában csak a szívószelepeken alkalmazzák a változó szelepvezérlést. A kipufogószelepek fix bütyökprofilokkal működnek. Ennek oka, hogy a szívószelepek vezérlése sokkal nagyobb hatással van a motor teljesítményére és hatékonyságára, mint a kipufogószelepeké. A DOHC VTEC-hez hasonlóan itt is két különböző bütyökprofil és billenőkar-pár található a szívószelepekhez.

A működési elv nagyon hasonló: alacsony fordulatszámon a szelepek kisebb emeléssel és rövidebb nyitási idővel működnek a két külső bütyökprofil segítségével. Amikor a motor fordulatszáma és terhelése eléri a meghatározott küszöböt, az ECU aktiválja a hidraulikus csapot, amely összekapcsolja a billenőkarokat. Ekkor a harmadik, agresszívabb profilú bütyök veszi át a vezérlést, nagyobb szelepemelést és hosszabb nyitási időt biztosítva, ami növeli a motor teljesítményét. Az SOHC VTEC “kick” általában kevésbé drámai, mint a DOHC változaté, de a teljesítménygörbe simábbá és szélesebbé válik, ami javítja a vezethetőséget.

Az SOHC VTEC rendszert olyan népszerű motorokban használták, mint a D16Z6 vagy a D17A2, amelyek számos Civic és más Honda modellben megtalálhatók. Ezek a motorok kiváló egyensúlyt kínálnak a teljesítmény és az üzemanyag-fogyasztás között, és hozzájárultak a Honda megbízható és gazdaságos motorjainak hírnevéhez.

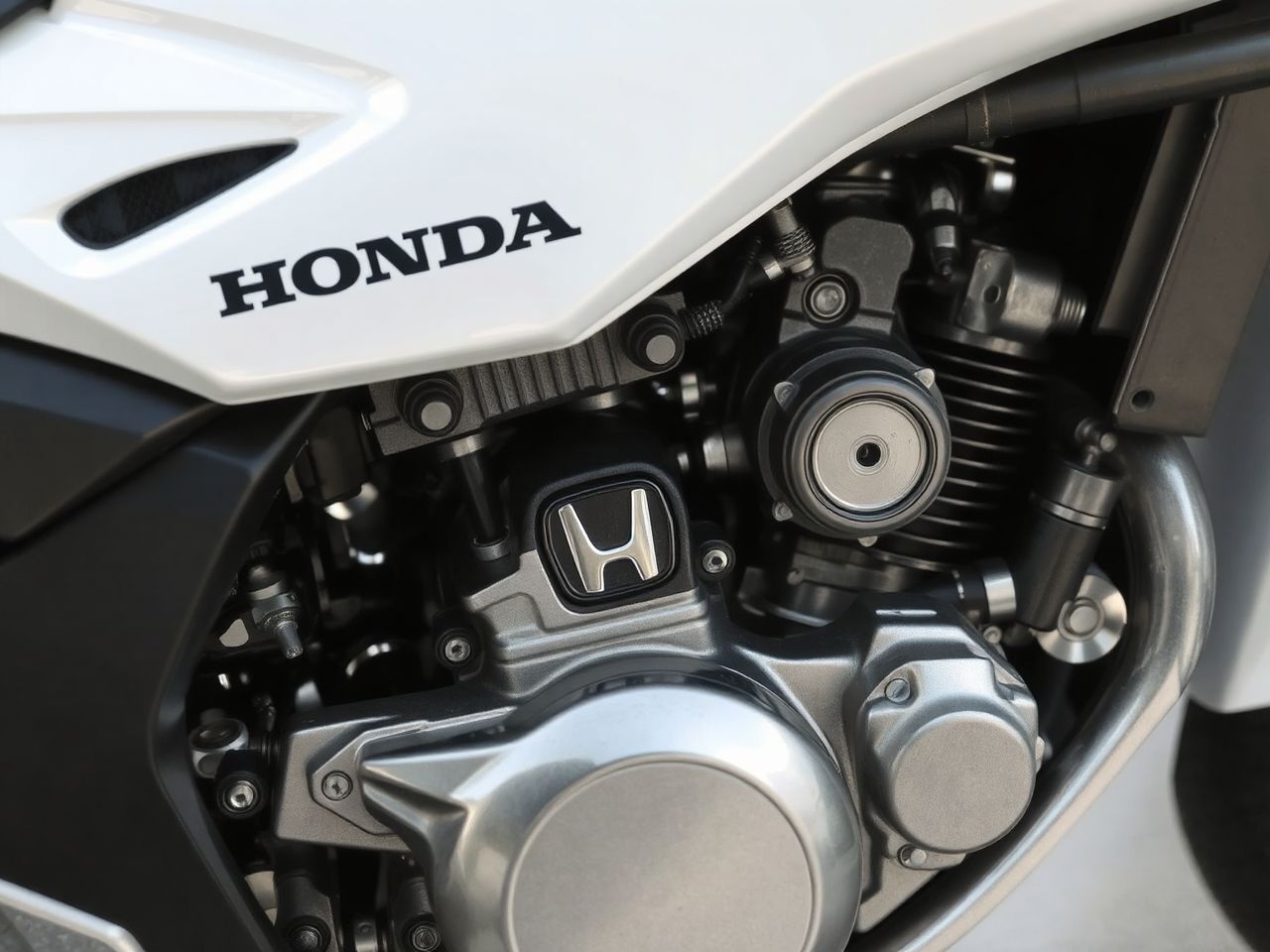

VTEC-E: a hatékonyság jegyében

A Honda a VTEC technológiát nem csak a teljesítmény maximalizálására használta, hanem az üzemanyag-hatékonyság és a károsanyag-kibocsátás csökkentésére is. Ennek a filozófiának a megtestesítője a VTEC-E (VTEC-Economy) rendszer, amelyet 1991-ben mutattak be először az 1.5 literes D15B motorban, majd később széles körben alkalmaztak más modellekben is, mint például a Civic VX.

A VTEC-E működési elve jelentősen eltér a hagyományos teljesítményorientált VTEC rendszerektől, bár az alapkoncepció – a változó szelepvezérlés – megmarad. A VTEC-E célja az volt, hogy a motor a lehető legkevesebb üzemanyagot fogyassza alacsony és közepes fordulatszámon. Ezt egy különleges módon éri el, amely a szívószelepekre fókuszál.

A VTEC-E motorokban a szívószelepekhez két bütyökprofil tartozik: egy “normál” és egy “lehetőséget adó” bütyök. Alacsony fordulatszámon és terhelésen az egyik szívószelep a normál bütyökprofil szerint működik, a másik szívószelep viszont egy olyan bütyökprofil szerint, amely rendkívül kis szelepemelést biztosít, szinte zárva tartva a szelepet. Ez a megoldás drasztikusan csökkenti a hengerbe jutó levegő mennyiségét az egyik szívószelepen keresztül, miközben a másik szívószelep a teljes nyitási tartományában működik.

Ennek eredményeként a hengerbe jutó levegő a nyitott szelep felől rendkívül nagy sebességgel áramlik be, és erős turbulenciát (örvénylést) kelt az égéstérben. Ez az örvénylő mozgás elősegíti a levegő és az üzemanyag sokkal jobb keveredését, még rendkívül szegény keverék (magas levegő/üzemanyag arány) esetén is. A jobb keverékképzés hatékonyabb égést, alacsonyabb üzemanyag-fogyasztást és csökkentett károsanyag-kibocsátást eredményez.

Amikor a motor fordulatszáma és/vagy terhelése megnő, az ECU aktiválja a VTEC-E rendszert. Ekkor egy hidraulikus csap összekapcsolja a két szívószelep billenőkarját, és mindkét szelep a normál, nagyobb emelésű és hosszabb nyitási idejű bütyökprofil szerint kezd működni. Ez biztosítja a motor számára a szükséges levegőmennyiséget a nagyobb teljesítmény eléréséhez. A VTEC-E tehát a hatékonyságot helyezi előtérbe alacsony fordulatszámon, majd szükség esetén átvált a teljesítmény-orientált üzemmódra, de továbbra is a gazdaságos működés a fő célja.

3-Stage VTEC: a sokoldalúság csúcsa

A Honda mérnökei a VTEC-E és a DOHC VTEC tapasztalatait felhasználva egy még kifinomultabb rendszert fejlesztettek ki, amely a teljesítményt és a hatékonyságot egyaránt optimalizálja a motor működési tartományában. Ez a 3-Stage VTEC (Háromfokozatú VTEC) rendszer, amelyet először az 1.5 literes D15B motorban mutattak be Japánban, majd az 1.7 literes D17A motorban is megjelent a Honda Civic modellekben.

Ahogy a neve is sugallja, a 3-Stage VTEC három különböző üzemmódban képes működni, minden egyes üzemmód a motor egy adott fordulatszám- és terhelési tartományára van optimalizálva:

1. Alacsony fordulatszámú, gazdaságos üzemmód (1. fokozat): Ez az üzemmód a VTEC-E-hez hasonlóan működik. Az egyik szívószelep szinte zárva marad (nagyon kis szelepemelés), míg a másik szívószelep normálisan működik. Ez rendkívül erős turbulenciát generál az égéstérben, ami hatékonyabb égést és alacsonyabb üzemanyag-fogyasztást eredményez, különösen alacsony fordulatszámon és kis terhelésen. Ez az első “VTEC váltás”.
2. Közepes fordulatszámú, kiegyensúlyozott üzemmód (2. fokozat): Amikor a motor fordulatszáma és terhelése emelkedik (általában 2500-3500 ford./perc körül), az ECU aktiválja a rendszert, és a hidraulikus csap összekapcsolja a két szívószelep billenőkarját. Ekkor mindkét szívószelep a középső, mérsékelt bütyökprofil szerint működik, amely nagyobb szelepemelést és hosszabb nyitási időt biztosít, mint az első fokozatban. Ez az üzemmód optimális egyensúlyt teremt a teljesítmény és az üzemanyag-hatékonyság között a mindennapi vezetés során.
3. Magas fordulatszámú, teljesítményorientált üzemmód (3. fokozat): Magasabb fordulatszámon (általában 4500-5500 ford./perc körül), amikor a motor maximális teljesítményére van szükség, egy másik hidraulikus csap aktiválódik, és a szívószelepek billenőkarjai összekapcsolódnak egy harmadik, agresszívabb profilú bütyökkel. Ez a bütyök a legnagyobb szelepemelést és leghosszabb nyitási időt biztosítja, maximalizálva a hengerbe jutó levegő mennyiségét és a motor teljesítményét. Ez a második “VTEC váltás”, amely a DOHC VTEC-re jellemző “kick” érzést adja.

A 3-Stage VTEC rendszer kiváló példája a Honda mérnöki zsenialitásának, amely képes volt egyetlen motorban ötvözni a kiemelkedő üzemanyag-hatékonyságot, a jó közepes fordulatszámú nyomatékot és a lenyűgöző csúcsteljesítményt. Ez a rugalmasság tette a 3-Stage VTEC motorokat rendkívül sokoldalúvá és népszerűvé.

i-VTEC: intelligens változó szelepvezérlés

A 2000-es évek elején a Honda bevezette az i-VTEC (intelligent VTEC) rendszert, amely egy újabb mérföldkövet jelentett a változó szelepvezérlés technológiájában. Az “i” az “intelligent” (intelligens) szót jelöli, és arra utal, hogy ez a rendszer nemcsak a szelepemelést és a szelepnyitási időt (VTEC) szabályozza, hanem a vezérműtengelyek fázisát is (VTC – Variable Timing Control). Az i-VTEC rendszert először a K-sorozatú motorokban alkalmazták, mint például a K20A és a K24A.

VTC (Variable Timing Control) működése

A VTC rendszer a vezérműtengelyek forgatási szögét képes folyamatosan változtatni a főtengelyhez képest. Ez azt jelenti, hogy a szelepnyitás és -zárás időpontja (a szelepvezérlési fázis) előre vagy hátra tolható, függetlenül a szelepemeléstől és a nyitási időtől. A VTC egy hidraulikusan vezérelt, fogaskerekes mechanizmus segítségével működik, amely a vezérműtengely végén található. Az ECU a motor fordulatszámának, terhelésének, olajhőmérsékletének és egyéb paramétereinek figyelembevételével folyamatosan optimalizálja a vezérműtengely fázisát.

A VTC alkalmazásának fő előnyei:

• Szelepátfedés optimalizálása: A szelepátfedés az az időtartam, amíg a szívó- és kipufogószelepek egyszerre nyitva vannak. Ennek optimalizálásával javítható a henger öblítése (a kipufogógázok hatékonyabb eltávolítása és a friss keverék beáramlása), ami növeli a motor volumetrikus hatékonyságát és nyomatékát a teljes fordulatszám-tartományban.
• Belső EGR (Exhaust Gas Recirculation): A VTC lehetővé teszi, hogy a kipufogószelepek kissé tovább maradjanak nyitva a szívóütem elején, visszavezetve egy kis mennyiségű kipufogógázt az égéstérbe. Ez csökkenti az égési hőmérsékletet, ami jelentősen mérsékli a nitrogén-oxidok (NOx) kibocsátását, anélkül, hogy külső EGR szelepre lenne szükség.
• Javított üzemanyag-hatékonyság és nyomaték: A szelepvezérlési fázis finomhangolásával a motor hatékonyabban működhet a különböző terhelési és fordulatszám-viszonyok között, ami jobb üzemanyag-fogyasztást és szélesebb nyomatéksávot eredményez.

i-VTEC és a VTEC kombinációja

Az i-VTEC rendszerekben a VTC technológia a hagyományos VTEC szelepemelés- és nyitási idő változtatással együtt működik. Ez azt jelenti, hogy a motor nemcsak a szelepek nyitási mélységét és idejét tudja változtatni, hanem azt is, hogy mikor nyitnak és zárnak ezek a szelepek. Ez a kettős vezérlés soha nem látott rugalmasságot biztosít a motor karakterisztikájának finomhangolásában.

A K-sorozatú i-VTEC motorok például gyakran DOHC felépítésűek, ahol a VTEC a szívószelepeken (és néha a kipufogószelepeken is) működik, míg a VTC mindkét vezérműtengelyen (szívó és kipufogó) szabályozza a fázist. Ez a kombináció lehetővé teszi a motor számára, hogy kiváló teljesítményt nyújtson a magas fordulatszám-tartományban, miközben alacsonyabb fordulatszámon is bőséges nyomatékot és kiváló üzemanyag-hatékonyságot biztosít.

Az i-VTEC rendszerek sokkal finomabb átmenetet biztosítanak a különböző üzemmódok között, mint a korábbi VTEC változatok, mivel a VTC folyamatosan állítható. Ezáltal a “VTEC kick” érzés kevésbé drámai, de a motor teljesítménygörbéje sokkal lineárisabb és egyenletesebb lesz, ami a modern vezetési igényeknek jobban megfelel. Az i-VTEC a Honda motorjainak alapja lett a 2000-es évektől kezdve, és a mai napig számos Honda modellben megtalálható, továbbfejlesztett formában.

i-VTEC + VCM: hengerlekapcsolás a hatékonyságért

A nagyobb lökettérfogatú, főként V6-os motorok esetében, ahol az üzemanyag-hatékonyság különösen fontos szempont, a Honda továbbfejlesztette az i-VTEC rendszert a VCM (Variable Cylinder Management) technológiával. Ez a rendszer lehetővé teszi a motor számára, hogy bizonyos üzemállapotokban (pl. egyenletes autópályás tempó, kis terhelés) lekapcsolja a hengerek egy részét, ezzel tovább csökkentve az üzemanyag-fogyasztást.

A VCM rendszer kihasználja a VTEC mechanizmusát. Amikor az ECU úgy ítéli meg, hogy a motor kevesebb hengerre is képes működni az aktuális terhelés mellett, jelet küld a VTEC szelepeknek. Ezek a szelepek olajnyomás segítségével aktiválják a hidraulikus csapokat a lekapcsolandó hengerek szelepeinél, de nem a teljesítményorientált bütykökre váltanak, hanem éppen ellenkezőleg: a szelepeket egy olyan pozícióba állítják, ahol azok teljesen zárva maradnak. Ez azt jelenti, hogy a lekapcsolt hengerekben a szelepek egyáltalán nem nyitnak ki, így nincs égés, és a hengerek “légdugattyúként” működnek, minimalizálva a szivattyúzási veszteségeket.

A VCM rendszerek általában két vagy három hengert képesek lekapcsolni egy V6-os motorban, azaz a motor 6, 4 vagy akár 3 hengeres üzemmódban is működhet. Az átmenet a hengerek lekapcsolása és visszakapcsolása között rendkívül gyors és sima, a vezető számára szinte észrevétlen. Ezt a VTC rendszer is segíti, amely a megmaradó hengerek szelepvezérlését is optimalizálja az új működési feltételekhez.

Az i-VTEC + VCM kombinációt olyan Honda modellekben alkalmazzák, mint az Odyssey, Pilot, Accord V6, ahol a komfort, a teljesítmény és a gazdaságosság egyensúlya kulcsfontosságú. Ez a technológia demonstrálja, hogy a VTEC nem csupán a sportos teljesítményről szól, hanem a modern motorok hatékonysági és környezetvédelmi kihívásaira is képes innovatív válaszokat adni.

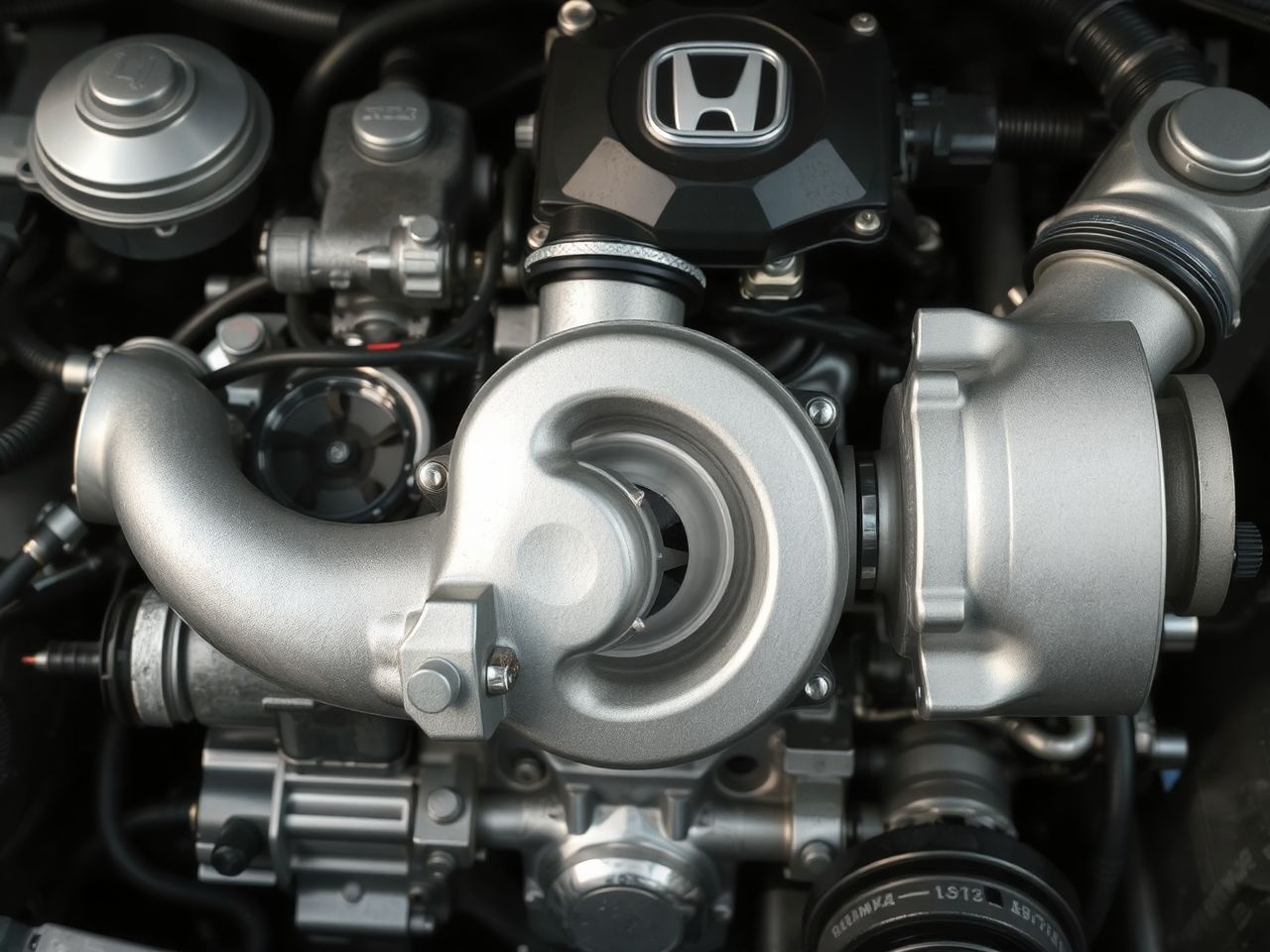

VTEC Turbo: a feltöltés és a változó szelepvezérlés szinergiája

A 2010-es években a globális autóiparban egyre inkább elterjedtek a turbófeltöltős, kis lökettérfogatú motorok, a károsanyag-kibocsátási normák szigorodása és az üzemanyag-fogyasztás csökkentése érdekében. A Honda sem maradt ki ebből a trendből, és bevezette a saját turbófeltöltős motorjait, amelyekben természetesen a VTEC technológia is helyet kapott, immáron VTEC Turbo néven.

A turbófeltöltős motoroknál a változó szelepvezérlésnek némileg más feladatai vannak, mint a szívómotoroknál. A VTEC Turbo motorokban a VTEC és a VTC rendszerek a turbófeltöltővel együttműködve optimalizálják a motor teljesítményét, nyomatékát és hatékonyságát, miközben minimalizálják a turbólyukat (turbo lag) és javítják a gázreakciót.

A VTEC Turbo motorok működése rendkívül összetett, és a konkrét implementáció motoronként eltérhet. Néhány gyakori alkalmazási mód:

• Kipufogószelep VTEC: Sok VTEC Turbo motorban a VTEC technológiát a kipufogószelepeken alkalmazzák. Alacsony fordulatszámon a kipufogószelepek kisebb emeléssel és rövidebb nyitási idővel működnek, ami növeli a kipufogógázok sebességét, gyorsabban felpörgetve a turbófeltöltőt és csökkentve a turbólyukat. Magasabb fordulatszámon a szelepek nagyobb emeléssel nyitnak, maximalizálva a kipufogógáz-áramlást és a turbófeltöltő hatékonyságát a csúcsteljesítmény érdekében.
• Szívószelep VTEC és VTC: A szívószelepeknél továbbra is alkalmazzák a VTEC-et és a VTC-t a levegőbeömlés optimalizálására. A VTC különösen fontos a turbófeltöltős motoroknál, mivel lehetővé teszi a szelepátfedés finomhangolását, ami segíthet a turbófeltöltő nyomásának szabályozásában és a belső EGR megvalósításában.
• Közvetlen befecskendezés: A VTEC Turbo motorok szinte kivétel nélkül közvetlen befecskendezéssel működnek, ami tovább javítja az üzemanyag-hatékonyságot és a teljesítményt azáltal, hogy pontosabban adagolja az üzemanyagot közvetlenül az égéstérbe.

A VTEC Turbo technológia lehetővé teszi a Honda számára, hogy kis lökettérfogatú motorokból is lenyűgöző teljesítményt és nyomatékot hozzon ki, miközben megfelel a modern károsanyag-kibocsátási normáknak. Példaként említhető az 1.5 literes turbómotor, amely a Civic számos változatában megtalálható, vagy a 2.0 literes turbómotor a Civic Type R-ben, amely a VTEC Turbo technológia csúcsát képviseli, és kivételes sportos teljesítményt nyújt.

A VTEC rendszer kulcsfontosságú alkatrészei és működésük

A Honda VTEC motor működése mögött egy precíz és robusztus mechanizmus áll, amely számos kulcsfontosságú alkatrész összehangolt munkájára épül. Ezek az alkatrészek biztosítják, hogy a rendszer megbízhatóan működjön a motor teljes élettartama alatt.

Vezérműtengelyek és bütyökprofilok

A VTEC motorok vezérműtengelyein több, különböző profilú bütyök található. A DOHC VTEC rendszerekben minden szelephez (vagy szelep párhoz) három bütyök tartozik: két külső, “enyhe” profilú bütyök az alacsony fordulatszámú üzemmódhoz, és egy központi, “agresszív” profilú bütyök a magas fordulatszámú üzemmódhoz. Az SOHC VTEC és VTEC-E esetében a profilok száma és elrendezése eltérhet, de az elv ugyanaz: különböző bütyökprofilok a különböző működési fázisokhoz.

Billenőkarok (rocker arms)

A billenőkarok a vezérműtengely bütykei és a szelepek között helyezkednek el. A VTEC rendszerekben ezek a billenőkarok speciális kialakításúak. Minden szelephez tartozik egy külső billenőkar, amely a “normál” bütyökprofilt követi. A központi, agresszív bütyök profiljához pedig egy harmadik, központi billenőkar tartozik, amely normál esetben szabadon mozog a külső billenőkaroktól függetlenül.

Hidraulikus csapok (locking pins)

Ezek a kis fémcsapok a VTEC rendszer szívét alkotják. A billenőkarok belsejében helyezkednek el, és olajnyomás hatására képesek oldalirányban elmozdulni. Amikor az olajnyomás aktiválja őket, a csapok összekapcsolják a három billenőkart, így azok egy egységként mozognak. Ekkor a központi, agresszívebb profilú bütyök veszi át a szelepvezérlést, mivel ez a bütyök emeli a legmagasabbra a szelepeket.

Olajnyomás és szolenoid szelep

A VTEC rendszer működéséhez elengedhetetlen a megfelelő olajnyomás. A motorolajat a motor olajszivattyúja szállítja. Az olajnyomást egy elektronikusan vezérelt szolenoid szelep szabályozza, amelyet az ECU vezérel. Amikor az ECU úgy dönt, hogy aktiválni kell a VTEC-et, jelet küld a szolenoid szelepnek, amely kinyit, és olajnyomást irányít a billenőkarokhoz, aktiválva a hidraulikus csapokat.

ECU (Engine Control Unit)

Az ECU a motor “agya”. Folyamatosan figyeli a motor különböző paramétereit, mint például:

• Motor fordulatszáma (RPM)
• Motor terhelése (gázpedál állása)
• Motorolaj hőmérséklete
• Jármű sebessége
• Károsanyag-kibocsátási adatok

Ezen adatok alapján az ECU egy előre programozott térkép (map) szerint dönti el, hogy mikor optimális a VTEC rendszer aktiválása vagy deaktiválása. Ez biztosítja, hogy a motor mindig a legmegfelelőbb szelepvezérlési beállítással működjön, optimalizálva a teljesítményt, az üzemanyag-fogyasztást és a károsanyag-kibocsátást.

A táblázat összefoglalja a VTEC rendszerek főbb típusait és jellemzőit:

A VTEC technológia előnyei és hatása

A VTEC technológia bevezetése óta a Honda motorjai számos előnnyel rendelkeznek, amelyek hozzájárultak a márka hírnevéhez és a motorok népszerűségéhez. Ezek az előnyök nem csupán a teljesítményre korlátozódnak, hanem kiterjednek az üzemanyag-hatékonyságra és a környezetvédelemre is.

Szélesebb teljesítmény- és nyomatéksáv

A VTEC motorok egyik legfőbb előnye, hogy képesek optimalizálni a szelepvezérlést a motor teljes fordulatszám-tartományában. Ez azt jelenti, hogy a motor nem csak egy szűk tartományban erős, hanem alacsony fordulatszámon is bőséges nyomatékot biztosít a mindennapi vezetéshez, és magas fordulatszámon is maximális teljesítményt nyújt, amikor arra szükség van. Ez a széles és lapos nyomatékgörbe javítja a vezethetőséget és a motor rugalmasságát.

Magasabb fajlagos teljesítmény

A VTEC motorok, különösen a DOHC VTEC és az i-VTEC változatok, rendkívül magas fajlagos teljesítményt (lóerő/liter) érnek el. Ez azt jelenti, hogy viszonylag kis lökettérfogatú motorokból is képesek lenyűgöző teljesítményt kihozni, ami a sportos vezetést kedvelők számára különösen vonzó. A Honda sokáig az egy liter lökettérfogatra jutó 100 lóerő határát feszegette szívómotorjaival, köszönhetően nagyrészt a VTEC-nek.

Javított üzemanyag-hatékonyság

Bár a VTEC-et gyakran a teljesítménnyel azonosítják, a technológia jelentősen hozzájárul az üzemanyag-hatékonyság javításához is. A VTEC-E és a 3-Stage VTEC rendszerek kifejezetten az alacsony fogyasztásra lettek optimalizálva. Az i-VTEC és a VCM technológiák pedig tovább finomítják ezt a képességet, lehetővé téve a motor számára, hogy a lehető legkevesebb üzemanyagot fogyassza a különböző vezetési helyzetekben.

Alacsonyabb károsanyag-kibocsátás

A szigorodó környezetvédelmi szabályozások korában a VTEC rendszerek kulcsfontosságúak a károsanyag-kibocsátás csökkentésében is. A szelepvezérlés optimalizálásával a motor hatékonyabban égeti el az üzemanyagot, csökkentve a szén-monoxid (CO), a szénhidrogének (HC) és a nitrogén-oxidok (NOx) kibocsátását. Az i-VTEC belső EGR funkciója például a NOx kibocsátás csökkentésében játszik fontos szerepet, anélkül, hogy bonyolult külső rendszerekre lenne szükség.

Megbízhatóság és tartósság

A VTEC rendszerek, annak ellenére, hogy technikailag összetettek, rendkívül megbízhatónak és tartósnak bizonyultak. A Honda híres a motorjainak minőségéről és hosszú élettartamáról, és a VTEC technológia is hozzájárul ehhez a hírnévhez. A gondos tervezés, a minőségi anyagok és a precíz gyártás biztosítja, hogy a VTEC motorok hosszú évekig problémamentesen működjenek.

A VTEC a Honda filozófiájában és a jövőben

A Honda VTEC motor működése nem csupán egy technológiai megoldás, hanem a Honda mérnöki filozófiájának alapköve is. A vállalat mindig is arról volt híres, hogy képes a kompromisszumokat feloldani és olyan motorokat építeni, amelyek egyaránt izgalmasak, hatékonyak és megbízhatóak. A VTEC tökéletesen illeszkedik ebbe a képbe, hiszen lehetővé tette a Honda számára, hogy kis lökettérfogatú, magas fordulatszámú motorokat építsen, amelyek a sportos teljesítmény és a mindennapi használhatóság ideális egyensúlyát kínálják.

A VTEC technológia mélyen beépült a Honda identitásába. A “VTEC-ről” beszélni annyit jelent, mint a Honda motorjainak egyedi karakterisztikájáról, a magas fordulatszámon ébredő erőről és a mérnöki precizitásról beszélni. Ez az innováció nemcsak a Honda sportautóit és motorkerékpárjait tette legendássá, hanem a hétköznapi modelljeit is gazdaságosabbá és élvezetesebbé.

A belső égésű motorok jövője egyre inkább a hibrid és elektromos hajtásláncok felé mutat, de a VTEC technológia továbbra is releváns marad. A VTEC Turbo motorok demonstrálják, hogy a Honda képes adaptálni és továbbfejleszteni a rendszert a modern kihívásokhoz, például a turbófeltöltés és a közvetlen befecskendezés integrálásával. Sőt, a VTEC elvei – a motor működésének finomhangolása a hatékonyság és a teljesítmény érdekében – még a hibrid rendszerekben is alkalmazhatók, ahol a belső égésű motor és az elektromos motor összehangolt működése kulcsfontosságú.

A Honda folyamatosan kutatja és fejleszti a motortechnológiáit, és a VTEC valószínűleg továbbra is a vállalat innovációs törekvéseinek élvonalában marad, akár új formában, akár más technológiákkal kombinálva. Az alapelv – a motor “lélegzésének” intelligens vezérlése – időtlen marad, és a Honda elkötelezettsége a mérnöki kiválóság iránt biztosítja, hogy a VTEC története még korántsem ért véget.
