Hőmennyiségmérők típusai és működési elve – Hogyan mérnek és hol alkalmazzák őket a gyakorlatban

A modern energiafelhasználás átláthatóságának és optimalizálásának egyik alapköve a pontos mérés. A hőenergia mérése különösen kritikus a fűtési és hűtési rendszerekben, ahol a fogyasztás nyomon követése nem csupán a költségek elszámolása, hanem az energiahatékonyság növelése szempontjából is elengedhetetlen. Ebben a komplex feladatban játszanak központi szerepet a hőmennyiségmérők, amelyek precíz adatokat szolgáltatnak a felhasznált hőenergiáról.

Ezek az eszközök lehetővé teszik a felhasználók számára, hogy pontosan tudják, mennyi energiát fogyasztottak, ezáltal ösztönözve a takarékosabb működést és a tudatosabb energiafelhasználást. A hőmennyiségmérők nem egyszerű hőmérők; valójában komplex rendszerekről van szó, amelyek több komponens összehangolt működésével határozzák meg a hőmennyiséget. Megértésük kulcsfontosságú mind a lakossági, mind az ipari felhasználók számára.

Miért van szükség hőmennyiségmérőkre?

A hőmennyiségmérők létjogosultsága több okra vezethető vissza. Először is, a méltányos elszámolás alapját képezik, különösen olyan központi fűtésű épületekben, ahol több lakás vagy egység osztozik egy fűtési rendszeren. Nélkülük a költségeket gyakran alapterület vagy más, kevésbé pontos arányok alapján osztanák szét, ami igazságtalan elszámoláshoz vezethet.

Másodszor, az energiahatékonyság növelésében is kulcsszerepet játszanak. Amikor a felhasználók látják a valós fogyasztásukat, motiváltabbá válnak a takarékosságra, például a fűtés csökkentésére, ha nincsenek otthon, vagy a nyílászárók szigetelésének javítására. Ez nem csak a pénztárcájukat kíméli, hanem a környezet terhelését is csökkenti.

Harmadszor, a rendszeroptimalizálás szempontjából is nélkülözhetetlenek. A mérési adatok segítségével a szolgáltatók vagy üzemeltetők azonosíthatják a rendszer hibáit, a nem hatékony működési pontokat, és optimalizálhatják a hőelosztást. Ez hozzájárul a fűtési rendszerek stabilabb és gazdaságosabb üzemeltetéséhez.

A hőmennyiségmérés alapelve és a mérési formula

A hőmennyiségmérők alapvető működési elve a hőenergia fizikai definícióján nyugszik. A hőmennyiség (Q) az a hőenergia, amely egy közeg (általában víz) tömegén keresztül áramlik, és annak hőmérséklet-változását okozza. Ezt az összefüggést egy egyszerű, de rendkívül fontos formula írja le:

Q = m * c * ΔT

Ahol:
* Q a mért hőmennyiség, általában gigajoule (GJ), megajoule (MJ) vagy kilowattóra (kWh) egységekben kifejezve.
* m a rendszeren áthaladó közeg (víz) tömege. Ezt a térfogatáram és a közeg sűrűségének szorzataként határozzák meg.
* c a közeg fajhője, amely megadja, mennyi energia szükséges 1 kg közeg hőmérsékletének 1 °C-kal való emeléséhez. Víz esetében ez az érték nagyjából 4,18 kJ/kg°C.
* ΔT (delta T) a közeg belépő és kilépő hőmérséklete közötti különbség. Ez a fűtővíz előremenő és visszatérő ágának hőmérséklet-különbségét jelenti.

A hőmennyiségmérő feladata tehát ezen három alapvető paraméter – a térfogatáram (amiből a tömeg számítható), az előremenő és a visszatérő hőmérséklet – pontos mérése és azok alapján a hőmennyiség folyamatos számítása. Ez a komplex feladat több különálló, de összehangoltan működő egységre oszlik.

A hőmennyiségmérők fő komponensei

Ahhoz, hogy a fenti képlet alapján pontos mérés valósuljon meg, a hőmennyiségmérő rendszerek három fő, egymást kiegészítő egységből állnak:

1. Áramlásérzékelő (térfogatáram-mérő)

Ez a komponens felelős a fűtési vagy hűtési rendszeren áthaladó folyadék (általában víz) térfogatáramának méréséért. Az áramlásérzékelő a rendszer csővezetékébe van beépítve, és folyamatosan monitorozza a folyadék áramlását. A mért térfogatáramot a hőmennyiségmérő kalkulátor egysége felhasználja a “m” (tömeg) paraméter meghatározásához, figyelembe véve a víz sűrűségét az aktuális hőmérsékleten.

Különböző technológiák léteznek az áramlás mérésére, amelyekről részletesebben később lesz szó. Fontos, hogy az áramlásérzékelő pontos és megbízható legyen, mivel ez az egyik legfontosabb bemeneti adat a hőmennyiség számításához.

2. Hőmérséklet-érzékelő pár

A hőmennyiség méréséhez elengedhetetlen a fűtővíz hőmérsékletének pontos meghatározása az előremenő és a visszatérő ágban. Erre szolgál a hőmérséklet-érzékelő pár, amely két szenzorból áll. Az egyik szenzor az előremenő vezetékbe, a másik a visszatérő vezetékbe van beépítve.

Ezek a szenzorok általában ellenállás-hőmérők (pl. Pt100, Pt500, Pt1000 típusúak), amelyek rendkívül pontosak és stabilak. A kalkulátor egység folyamatosan figyeli a két szenzor által mért hőmérsékletet, és kiszámítja a köztük lévő különbséget (ΔT). Ez a hőmérséklet-különbség mutatja meg, mennyi hőt adott le a fűtőközeg a rendszerben.

3. Kalkulátor (számítóegység)

A kalkulátor a hőmennyiségmérő “agya”. Ez az elektronikus egység fogadja az adatokat az áramlásérzékelőtől és a hőmérséklet-érzékelő pártól. Folyamatosan, valós időben végzi el a Q = m * c * ΔT számítást. A kalkulátor figyelembe veszi a víz hőmérsékletfüggő sűrűségét és fajhőjét is, hogy a lehető legpontosabb eredményt adja.

A számított hőmennyiséget a kalkulátor kumulálja (összegzi), és általában egy kijelzőn mutatja be a felhasználó számára, különböző mértékegységekben (GJ, kWh). Emellett gyakran tárolja a fogyasztási adatokat, és kommunikációs interfészeken keresztül lehetővé teszi a távoli leolvasást és adatátvitelt. Ez az egység felelős a mért értékek tárolásáért, az esetleges hibák jelzéséért és a rendszer paramétereinek beállításáért is.

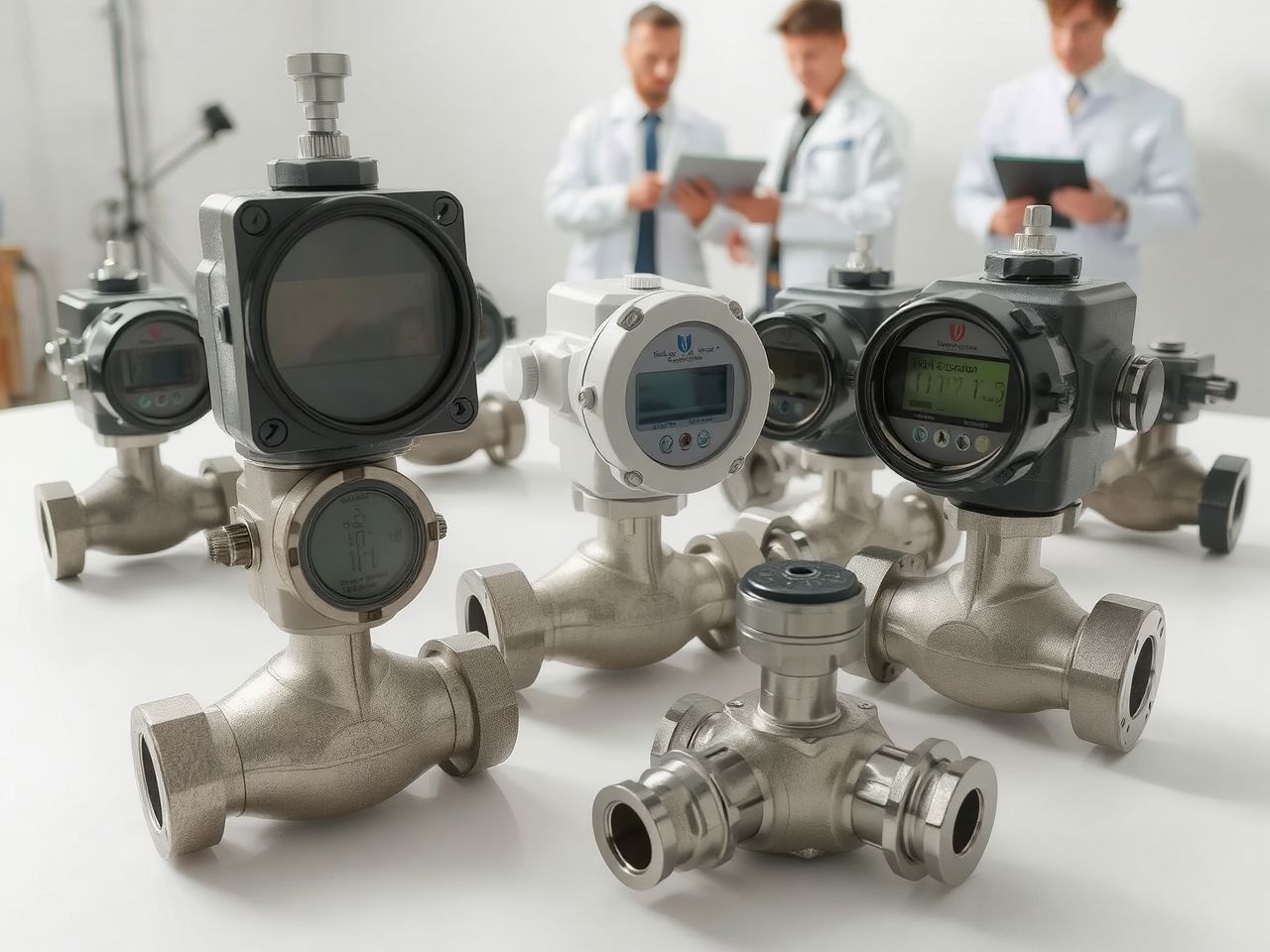

Hőmennyiségmérők típusai az áramlásérzékelő technológiája szerint

Az áramlásérzékelő a hőmennyiségmérők legváltozatosabb komponense, és a technológiája alapvetően meghatározza az adott mérőeszköz jellemzőit, alkalmazhatóságát és pontosságát. Két fő kategóriát különböztetünk meg: a mechanikus és az ultrahangos áramlásérzékelőket.

1. Mechanikus hőmennyiségmérők

A mechanikus mérők a folyadék áramlását egy mozgó alkatrész (pl. járókerék vagy turbina) elfordulásával mérik. Ezek a típusok robusztusak, megbízhatóak és általában kedvezőbb az áruk, mint az ultrahangos társaik.

a) Járókerekes mérők (egysugaras és többsugaras)

Ez a leggyakoribb mechanikus típus, különösen kisebb átmérőjű csővezetékekben és lakásokban.
* Működési elv: A folyadék áramlása egy kis járókereket forgat meg. A járókerék fordulatszáma arányos az áramlás sebességével. Egy mágneses vagy optikai érzékelő detektálja a fordulatszámot, és továbbítja az adatot a kalkulátor egységnek.
* Egysugaras mérők: A folyadék egyetlen sugárban éri a járókereket. Egyszerűbb felépítésűek, de érzékenyebbek az áramlási profil torzulására.
* Többsugaras mérők: A folyadékot több sugárra bontják, mielőtt az a járókereket elérné. Ez stabilabb és pontosabb mérést biztosít, kevésbé érzékeny a turbulenciára.
* Előnyök: Kedvező ár, bevált technológia, viszonylag egyszerű telepítés.
* Hátrányok: Mechanikai kopásnak kitettek, érzékenyek a szennyeződésekre (pl. vízkő, rozsda), nyomásveszteséget okoznak, alacsony áramlási sebességnél kevésbé pontosak.

b) Woltmann-mérők

Ezek a mérők nagyobb átmérőjű csővezetékekben és ipari alkalmazásokban használatosak, ahol nagy áramlási sebességeket kell mérni.
* Működési elv: A Woltmann-mérőkben egy tengelyirányú turbina vagy propeller forog a folyadék áramlása hatására. A turbina fordulatszáma arányos a térfogatárammal.
* Előnyök: Nagy áramlási tartományban pontosak, alacsony nyomásveszteséget okoznak.
* Hátrányok: Érzékenyek az áramlási profilra, hosszabb egyenes csőszakaszt igényelnek beépítés előtt és után, mechanikai kopás itt is fennáll.

2. Ultrahangos hőmennyiségmérők

Az ultrahangos mérők nem tartalmaznak mozgó alkatrészeket, ami jelentős előnyökkel jár a mechanikus típusokkal szemben. Működésük az ultrahanghullámok terjedésén alapul.

a) Tranzitidő-különbség elvű mérők (Time-of-Flight)

Ez a legelterjedtebb ultrahangos mérési elv a hőmennyiségmérőkben.
* Működési elv: Két ultrahang-jeladó/vevő (transzducer) van elhelyezve a csővezeték falán, egymással szemben, átlósan. Az ultrahangimpulzusokat váltakozva küldik az áramlás irányában és az áramlással szemben. A folyadék áramlása miatt az áramlás irányában haladó impulzus gyorsabban, az áramlással szemben haladó impulzus lassabban érkezik meg. A két impulzus érkezési ideje közötti különbség (tranzitidő-különbség) arányos a folyadék áramlási sebességével.
* Előnyök:
* Nincs mozgó alkatrész: Nincs kopás, nincs nyomásveszteség, hosszú élettartam.
* Magas pontosság: Széles áramlási tartományban, még alacsony áramlási sebességeknél is pontos.
* Ellenálló a szennyeződésekkel szemben: Kevésbé érzékeny a vízben lévő szilárd részecskékre.
* Alacsony karbantartási igény.
* Hátrányok: Magasabb beszerzési ár, érzékeny a levegőbuborékokra a rendszerben, ami zavarhatja az ultrahang terjedését.

b) Doppler-elvű mérők

Bár kevésbé elterjedtek a tiszta vizes fűtési rendszerekben, érdemes megemlíteni.
* Működési elv: Egy ultrahang-jeladót használnak, amely impulzusokat bocsát ki a folyadékba. Ha a folyadékban lebegő részecskék vannak, ezek visszaverik az ultrahangot. A visszavert jel frekvenciája megváltozik (Doppler-effektus) a részecskék mozgása miatt. A frekvenciaeltolódás arányos a folyadék sebességével.
* Előnyök: Jól használható szennyezett közegekben, ahol a tranzitidő-elv nem működne.
* Hátrányok: Pontosságuk függ a lebegő részecskék koncentrációjától, nem ideális tiszta fűtővízhez.

A választás a mechanikus és ultrahangos mérők között számos tényezőtől függ, mint például a költségvetés, a rendszer mérete, a közeg tisztasága és a kívánt pontosság. Az ultrahangos technológia egyre inkább terjed, különösen az új telepítéseknél, köszönhetően a hosszú távú megbízhatóságának és alacsony üzemeltetési költségeinek.

A hőmérséklet-érzékelők részletesen

A hőmennyiségmérés pontossága nagymértékben függ a hőmérséklet-különbség (ΔT) precíz meghatározásától. Ehhez megbízható és stabil hőmérséklet-érzékelőkre van szükség, amelyek jellemzően ellenállás-hőmérők.

1. Pt típusú ellenállás-hőmérők (Pt100, Pt500, Pt1000)

Ezek a leggyakrabban használt érzékelők a hőmennyiségmérőkben. A “Pt” a platinára utal, amely az érzékelő elemének anyagát képezi, az azt követő szám pedig az ellenállás értékét jelzi 0 °C-on.
* Működési elv: A platina ellenállása lineárisan változik a hőmérséklettel. A kalkulátor egység méri az érzékelők ellenállását, és ebből számítja ki a pontos hőmérsékletet.
* Pt100: 100 Ohm ellenállás 0 °C-on. Nagyobb áramot igényel, ezért érzékenyebb az önhőtermelésre, de robusztusabb.
* Pt500: 500 Ohm ellenállás 0 °C-on.
* Pt1000: 1000 Ohm ellenállás 0 °C-on. Ez a legelterjedtebb típus a hőmennyiségmérőkben, mivel magasabb ellenállása miatt kevésbé érzékeny a vezetékek ellenállására és az önhőtermelésre, ezáltal pontosabb mérést tesz lehetővé vékonyabb vezetékekkel is.
* Pontosság és stabilitás: A platina ellenállás-hőmérők rendkívül pontosak, stabilak és hosszú távon megbízhatóak. Jellemzően kalibráltan, párosítva szállítják őket, hogy a két érzékelő közötti minimális eltérések is kompenzálva legyenek.
* Beépítés: Az érzékelőket merülőhüvelybe helyezik, amely a csővezetékbe van hegesztve vagy menetesen rögzítve. Fontos, hogy a merülőhüvelyben lévő szenzor és a fűtővíz között jó hőátadás legyen, ezért gyakran hővezető pasztát használnak. A szenzorok elhelyezése kritikus: az előremenő és visszatérő ágba pontosan a megadott pozícióba kell telepíteni őket.

A hőmérséklet-érzékelők minősége és kalibrálása alapvető a megbízható hőmennyiségméréshez. A MID direktíva (Measurement Instruments Directive) szigorú előírásokat tartalmaz a hőmérséklet-érzékelők pontosságára és stabilitására vonatkozóan.

A kalkulátor (számítóegység) funkciói és kommunikációs lehetőségei

A kalkulátor a hőmennyiségmérő rendszer központi egysége, amely nem csupán a hőmennyiséget számítja ki, hanem számos egyéb funkciót is ellát.

1. Számítási funkciók

* Hőmennyiség számítása: Az áramlásérzékelőtől és a hőmérséklet-érzékelőktől érkező adatok alapján folyamatosan számítja a felhasznált hőenergiát a Q = m * c * ΔT képlet szerint.
* Adatgyűjtés és tárolás: A kalkulátor tárolja a kumulált hőmennyiség értékét, valamint gyakran havi vagy éves fogyasztási értékeket is. Ezen felül tárolhatja a pillanatnyi áramlási sebességet, előremenő és visszatérő hőmérsékletet, valamint a ΔT értéket is.
* Hőmérsékletfüggő korrekciók: A víz sűrűsége és fajhője változik a hőmérséklettel. A modern kalkulátorok beépített sűrűség- és fajhő-táblázatokat használnak, hogy a számításokat a valós hőmérsékleti viszonyokhoz igazítsák, ezzel növelve a pontosságot.

2. Kijelző és kezelőfelület

A legtöbb kalkulátor rendelkezik egy LCD kijelzővel, amelyen a felhasználó leolvashatja az aktuális és kumulált fogyasztási adatokat. Gyakran egy gomb segítségével lehet váltogatni a különböző kijelzési módok között, amelyek mutathatják például:
* A kumulált hőmennyiséget (kWh, GJ)
* A pillanatnyi teljesítményt (kW)
* Az előremenő és visszatérő hőmérsékletet (°C)
* A hőmérséklet-különbséget (ΔT)
* A pillanatnyi térfogatáramot (m³/h)
* Az üzemórák számát
* Esetleges hibaüzeneteket
* A havi vagy éves leolvasási dátumokat és értékeket

3. Kommunikációs interfészek

A modern hőmennyiségmérők kulcsfontosságú eleme a távoli adatátvitel képessége, amely jelentősen megkönnyíti a leolvasást és az adatok feldolgozását.
* M-Bus (Meter-Bus): Ipari szabványos buszrendszer a mérőeszközök távoli leolvasására. Lehetővé teszi több mérőeszköz (víz-, gáz-, áram-, hőmennyiségmérő) egyetlen központi egységhez való csatlakoztatását és az adatok gyűjtését.
* LoRaWAN (Long Range Wide Area Network): Vezeték nélküli technológia, amely nagy hatótávolságú, alacsony fogyasztású kommunikációt tesz lehetővé. Ideális megoldás olyan területeken, ahol a vezetékes M-Bus kiépítése nehézkes vagy költséges.
* Impulzus kimenet: Egy egyszerű kimenet, amely minden meghatározott hőmennyiség egység után (pl. 1 kWh) egy impulzust küld. Ez lehetővé teszi a mérő csatlakoztatását külső adatgyűjtő rendszerekhez.
* Modbus: Ipari automatizálásban elterjedt soros kommunikációs protokoll, amely szintén használható mérési adatok átvitelére.
* Optikai interfész: Sok mérő rendelkezik egy optikai porttal, amelyen keresztül egy speciális leolvasófejjel helyben lehet adatokat kiolvasni és paramétereket beállítani.
* Rádiófrekvenciás (RF) modulok: Egyes mérők beépített rádiós modullal rendelkeznek, amelyek lehetővé teszik az adatok vezeték nélküli továbbítását egy gyűjtőegység felé.

Ezek a kommunikációs lehetőségek teszik lehetővé az intelligens mérés (smart metering) megvalósítását, ahol az adatok automatikusan gyűlnek és dolgozódnak fel, minimalizálva az emberi beavatkozás szükségességét és növelve az adatok elérhetőségét.

A hőmennyiségmérők osztályozása beépítés szerint

A hőmennyiségmérők felépítése és beépítési módja szerint két fő típust különböztetünk meg: a kompakt és a moduláris (osztott) mérőket. Mindkét típusnak megvannak a maga előnyei és hátrányai, amelyek az alkalmazási területtől függően befolyásolhatják a választást.

1. Kompakt hőmennyiségmérők

A kompakt mérők, ahogy a nevük is sugallja, egyetlen egységet képeznek, amely magában foglalja az áramlásérzékelőt, a kalkulátort és a hőmérséklet-érzékelőket (utóbbiak gyakran integráltan, vagy rövid kábellel csatlakoztatva).

* Felépítés: Az áramlásérzékelő és a kalkulátor egy házban található. Az előremenő és visszatérő ági hőmérséklet-érzékelők közül az egyik (általában a visszatérő ági) gyakran közvetlenül az áramlásérzékelőbe van építve, míg a másik (előremenő ági) egy rövid kábellel csatlakozik a kalkulátorhoz.
* Alkalmazás: Elsősorban lakásokban, kisebb irodákban és egyéb, kisebb fűtési körökben használják, ahol az átmérők 15 mm-től 40-50 mm-ig terjednek.
* Előnyök:
* Egyszerű telepítés: Kevesebb csatlakozási pont, gyorsabb beépítés.
* Kisebb helyigény: Ideális szűk helyeken.
* Alacsonyabb költség: Általában kedvezőbb az áruk, mint a moduláris rendszereknek.
* Kisebb hibalehetőség: Mivel az elemek gyárilag össze vannak hangolva és tesztelve, kevesebb a hibalehetőség.
* Hátrányok:
* Rugalmatlanság: Az érzékelők elhelyezése korlátozott.
* Karcsúbb méretválaszték: Nagyobb csőátmérőkhöz nem alkalmazhatók.

2. Moduláris (osztott) hőmennyiségmérők

A moduláris rendszerek különálló egységekből állnak: az áramlásérzékelő, a kalkulátor és a hőmérséklet-érzékelők fizikailag elkülönülnek egymástól, és kábelekkel vannak összekötve.

* Felépítés: Az áramlásérzékelő a csővezetékbe van beépítve. A két hőmérséklet-érzékelő (előremenő és visszatérő) szintén különálló egységként, merülőhüvelybe helyezve kapcsolódik a vezetékekhez. A kalkulátor általában egy könnyen hozzáférhető helyre, falra szerelve kap helyet, és kábelekkel csatlakozik az áramlás- és hőmérséklet-érzékelőkhöz.
* Alkalmazás: Nagyobb fűtési rendszerekben, ipari létesítményekben, távfűtési átadóállomásokon, ahol nagyobb csőátmérők és speciális beépítési körülmények vannak.
* Előnyök:
* Rugalmasság: Az egyes komponensek elhelyezése független egymástól, ami nagyfokú szabadságot ad a telepítésben. A kalkulátor elhelyezhető jól látható, könnyen hozzáférhető helyen, még akkor is, ha az áramlásérzékelő nehezen megközelíthető.
* Széles méretválaszték: Különböző méretű áramlásérzékelőkkel kombinálhatók, így nagyobb csőátmérőkhöz is alkalmazhatók.
* Könnyebb karbantartás: Egy-egy meghibásodott egység (pl. kalkulátor) cseréje egyszerűbb lehet anélkül, hogy a teljes rendszert meg kellene bontani.
* Hátrányok:
* Bonyolultabb telepítés: Több kábelezést és csatlakozási pontot igényel.
* Magasabb költség: Általában drágábbak, mint a kompakt mérők.
* Több helyigény: Az egyes komponensek külön-külön több helyet foglalnak.

A választás a kompakt és moduláris mérők között a rendszer méretétől, a beépítési lehetőségektől és a költségvetéstől függ. Lakossági és kisebb kereskedelmi alkalmazásokhoz a kompakt mérők jelentenek hatékony és gazdaságos megoldást, míg nagyobb, komplex rendszerekhez a moduláris felépítés biztosítja a szükséges rugalmasságot és megbízhatóságot.

Hőmennyiségmérők alkalmazási területei a gyakorlatban

A hőmennyiségmérők rendkívül sokoldalú eszközök, amelyek széles körben alkalmazhatók az energiafelhasználás mérésére és optimalizálására. A felhasználási terület nagyban befolyásolja a választott mérő típusát és specifikációit.

1. Lakossági alkalmazások

* Társasházak és panellakások: Ez az egyik legelterjedtebb alkalmazási terület. A központi fűtésű épületekben a lakások egyedi hőfogyasztásának mérésére szolgálnak. Segítségükkel a fűtési költségek a tényleges fogyasztás alapján oszthatók szét, ami méltányosabb elszámolást és energiatakarékosságot ösztönöz.
* Családi házak: Bár itt a teljes fűtési költség egyértelműen a tulajdonoshoz köthető, a hőmennyiségmérők segíthetnek a különböző fűtési körök (pl. padlófűtés, radiátoros fűtés) fogyasztásának monitorozásában, vagy a megújuló energiaforrások (pl. napkollektor, hőszivattyú) által termelt hőenergia mérésében.
* Hűtési energia mérése: Egyre gyakrabban alkalmazzák a hűtési rendszerekben is, különösen azokban a lakásokban, ahol központi hűtés van. Az elv hasonló a fűtéséhez, csak itt a ΔT negatív, és a hőenergia elvonását mérik.

2. Kereskedelmi és irodai épületek

* Irodaházak, bevásárlóközpontok: Ezekben az épületekben gyakran több bérlő osztozik egy központi fűtési és/vagy hűtési rendszeren. A hőmennyiségmérők biztosítják az egyes bérlemények pontos energiaelszámolását.
* Szállodák, kórházak: A különböző szárnyak, osztályok vagy akár egyes szobák energiafogyasztásának nyomon követésére, optimalizálására és költségallokációjára használják.
* Távhőrendszerek csatlakozási pontjai: A távfűtőmű és az épület közötti hőenergia átadás mérésére szolgálnak. Ezek általában nagyobb méretű, moduláris mérők, amelyek nagy pontosságot és megbízhatóságot garantálnak.

3. Ipari alkalmazások

* Gyártóüzemek: Ipari folyamatokban, ahol hőenergiát használnak fel (pl. gőztermelés, fűtés, hűtés), a hőmennyiségmérők segítenek a termelési költségek nyomon követésében és az energiafelhasználás optimalizálásában.
* Energia audit: Ipari létesítmények energia auditjai során a hőmennyiségmérők szolgáltatják a valós adatokat az energiaáramlásról, segítve a pazarló pontok azonosítását.
* Kazánházak, hűtőtornyok: A termelt vagy elvont hőenergia mérésére, a rendszerek hatékonyságának ellenőrzésére.

4. Megújuló energiaforrások integrációja

* Napkollektoros rendszerek: A hőmennyiségmérővel pontosan mérhető, mennyi hőenergiát termelt a napkollektoros rendszer. Ez fontos adat a rendszer hatékonyságának értékeléséhez és a megtérülés számításához.
* Hőszivattyús rendszerek: A hőszivattyúk által termelt hőmennyiség mérésére is alkalmasak, segítve az COP (teljesítménytényező) meghatározását és a rendszer optimális működésének ellenőrzését.
* Biomassza kazánok: A biomasszából előállított hőenergia mérésére, az üzemeltetési költségek és a hatékonyság felmérésére.

A hőmennyiségmérők tehát nem csupán elszámolási eszközök, hanem alapvető fontosságúak az energiahatékonyság növelésében, a környezetvédelemben és a fenntartható energiagazdálkodásban. A megfelelő típus kiválasztása és a szakszerű telepítés kulcsfontosságú a megbízható és pontos méréshez.

Pontossági osztályok és jogi szabályozás: MID direktíva és metrológia

A hőmennyiségmérők pontossága és megbízhatósága kritikus fontosságú, hiszen az elszámolás alapját képezik. Éppen ezért szigorú jogi és metrológiai szabályozások vonatkoznak rájuk.

1. MID direktíva (Measurement Instruments Directive – 2014/32/EU)

Az Európai Unióban a mérőeszközök, így a hőmennyiségmérők forgalomba hozatalát és használatát a MID direktíva szabályozza. Ez a direktíva harmonizálja a tagállamok vonatkozó jogszabályait, biztosítva a mérőeszközök egységes minőségét és megbízhatóságát az EU egész területén.
* Célja: Biztosítani, hogy a mérőeszközök megfeleljenek bizonyos alapvető követelményeknek, mint például a pontosság, a tartósság és a manipulációval szembeni védelem. Ez védi a fogyasztókat és a gazdasági szereplőket.
* Típusjóváhagyás és CE jelölés: A MID hatálya alá tartozó mérőeszközöknek típusjóváhagyási eljáráson kell átesniük, és meg kell kapniuk a CE jelölést, amely igazolja, hogy megfelelnek a direktíva előírásainak. A CE jelölés mellett egy kiegészítő metrológiai jelölés is található (pl. Mxx, ahol xx a gyártási év utolsó két számjegye), ami a mérőeszköz alkalmasságát jelzi elszámolási célokra.

2. Pontossági osztályok

A MID direktíva a hőmennyiségmérőket pontossági osztályokba sorolja, amelyek a megengedett legnagyobb hibahatárt határozzák meg:
* Osztály 1: A legpontosabb osztály, általában ipari és nagyméretű távfűtési alkalmazásokhoz.
* Osztály 2: A leggyakoribb osztály, amely lakossági és kereskedelmi alkalmazásokhoz is megfelelő.
* Osztály 3: Kevésbé pontos, általában kevésbé kritikus alkalmazásokhoz, vagy ahol az alacsonyabb ár a fő szempont.
A pontossági osztály meghatározza, hogy az adott mérőeszköz milyen hibahatáron belül mérhet a teljes mérési tartományában. Minél alacsonyabb az osztály száma, annál pontosabb a mérő.

3. Hitelesítés és újrahitelesítés (kalibrálás)

Magyarországon a metrológiai feladatokat a Magyar Kereskedelmi Engedélyezési Hivatal (MKEH) vagy annak jogutódja, a Nemzeti Akkreditáló Hatóság (NAH) felügyeli.
* Első hitelesítés: Minden elszámolási célra használt hőmennyiségmérőnek rendelkeznie kell érvényes első hitelesítéssel, amelyet a gyártó vagy egy akkreditált laboratórium végez. Ez igazolja, hogy a mérő megfelel a típusjóváhagyásnak és a pontossági követelményeknek.
* Újrahitelesítés (kalibrálás): A hőmennyiségmérők hitelességi ideje Magyarországon általában 4 év. Ezt követően a mérőeszközt újra kell hitelesíteni, vagy cserélni kell egy új, hitelesített mérőre. Az újrahitelesítést akkreditált laboratóriumok végzik, ahol ellenőrzik a mérő pontosságát és működőképességét. Ennek elmulasztása esetén a mérő elveszíti elszámolási jogosultságát, és az adatok nem használhatók fel számlázásra.
* Zárjegy: A hitelesített mérőeszközöket zárjeggyel látják el, amely igazolja a hitelesítés érvényességét és megakadályozza a manipulációt.

A jogi szabályozás és a metrológiai előírások betartása elengedhetetlen a fogyasztók bizalmának fenntartásához és a méltányos energiaelszámolás garantálásához. A felhasználóknak mindig ellenőrizniük kell, hogy a beépített hőmennyiségmérő rendelkezik-e érvényes hitelesítéssel.

Telepítési szempontok és gyakorlati tanácsok

A hőmennyiségmérő pontos és megbízható működéséhez a megfelelő típus kiválasztása mellett a szakszerű telepítés is kulcsfontosságú. Számos tényezőt figyelembe kell venni a beépítés során.

1. Helyes beépítési pozíció

* Előremenő vagy visszatérő ágba: A hőmennyiségmérők telepíthetők mind az előremenő, mind a visszatérő fűtővíz ágba. A legtöbb gyártó azt javasolja, hogy a visszatérő ágba kerüljön, ahol a hőmérséklet alacsonyabb és stabilabb. Azonban van olyan mérő, amelyik az előremenő ágra van kalibrálva, ezért mindig ellenőrizni kell a gyártó előírásait. Fontos, hogy a kalkulátorban is be legyen állítva a helyes pozíció.
* Áramlásirány: Az áramlásérzékelőkön egy nyíl jelöli a helyes áramlási irányt. Ezt szigorúan be kell tartani a pontos mérés érdekében.
* Vízszintes vagy függőleges beépítés: A mechanikus mérők gyakran érzékenyek a beépítési pozícióra (pl. csak vízszintesen telepíthetők). Az ultrahangos mérők általában rugalmasabbak e tekintetben, de mindig ellenőrizni kell a gyártói specifikációkat.

2. Egyenes csőszakaszok

* Nyugtatott áramlás: Különösen a mechanikus és egyes ultrahangos mérők igénylik, hogy előttük és utánuk egy bizonyos hosszúságú, egyenes csőszakasz legyen. Ez biztosítja a lamináris, nyugtatott áramlási profilt, ami elengedhetetlen a pontos méréshez.
* Ajánlott hosszak: Gyártótól és mérő típustól függően ez az előremenő ágon 3-10-szeres, a visszatérő ágon 1-5-szörös csőátmérő hosszt jelenthet. A könyökök, szűkítések, szelepek közvetlenül a mérő előtt torzíthatják az áramlási profilt.

3. Hőmérséklet-érzékelők beépítése

* Merülőhüvelyek: A hőmérséklet-érzékelőket mindig merülőhüvelyekbe kell helyezni, amelyek a csővezetékbe vannak hegesztve vagy menetesen rögzítve. A hüvelyeknek mélyen be kell nyúlniuk a csőbe, hogy a közeg hőmérsékletét pontosan mérjék.
* Hővezető paszta: A jó hőátadás érdekében a szenzor és a merülőhüvely közé hővezető pasztát érdemes tenni.
* Hőszigetelés: A hőmérséklet-érzékelők kábeleit és a merülőhüvelyeket is szigetelni kell a környezeti hőmérséklet hatásainak minimalizálása érdekében, különösen, ha a környezet hőmérséklete jelentősen eltér a fűtővíz hőmérsékletétől.

4. Szelepek és szűrők

* Elzáró szelepek: A hőmennyiségmérő elé és mögé elzáró szelepeket kell beépíteni, hogy karbantartás vagy csere esetén el lehessen zárni a vízellátást.
* Szűrők: Különösen mechanikus mérők esetén elengedhetetlen egy szűrő beépítése a mérő elé, amely megakadályozza a szennyeződések (pl. rozsda, vízkő, homok) bejutását a mérőbe, ezzel megelőzve a meghibásodást és a pontatlanságot. Az ultrahangos mérők kevésbé érzékenyek, de egy szűrő itt is hasznos lehet.
* Légtelenítő: A levegőbuborékok zavarhatják az áramlásmérést, különösen az ultrahangos mérőknél. Egy hatékony légtelenítő rendszer segíthet elkerülni ezt a problémát.

5. Környezeti feltételek

* Hőmérséklet és páratartalom: A kalkulátor egységnek olyan helyre kell kerülnie, ahol a környezeti hőmérséklet és páratartalom a gyártó által megadott tartományon belül van.
* Védelem: A mérőeszközt védeni kell a mechanikai sérülésektől, a nedvességtől és a közvetlen napfénytől.

A szakszerű telepítés nem csak a mérőeszköz élettartamát növeli, hanem garantálja a pontos és megbízható mérési eredményeket, ami elengedhetetlen a méltányos elszámoláshoz és az energiahatékonyság optimalizálásához. Mindig bízzuk a telepítést képzett szakemberre!

Adatok leolvasása és értelmezése, távleolvasási rendszerek

A hőmennyiségmérők által gyűjtött adatok értékét az adja, ha azokat rendszeresen leolvassák, értelmezik és felhasználják. A modern technológia számos lehetőséget kínál az adatok gyűjtésére és elemzésére.

1. Helyi leolvasás a kijelzőről

A legegyszerűbb módszer az adatok közvetlen leolvasása a mérőeszköz LCD kijelzőjéről.
* Információk: A kijelzőn általában több adat is megjelenik (kumulált hőmennyiség, pillanatnyi teljesítmény, hőmérsékletek, áramlás stb.), amelyek között egy gombnyomással lehet váltogatni.
* Előnyök: Közvetlen és azonnali hozzáférés az adatokhoz, nincs szükség speciális eszközökre.
* Hátrányok: Időigényes, különösen sok mérő esetén, emberi hibalehetőség a leolvasás és rögzítés során, nem alkalmas valós idejű monitorozásra.

2. Távleolvasási rendszerek

A távleolvasási rendszerek (AMR – Automatic Meter Reading, vagy AMI – Advanced Metering Infrastructure) jelentik a jövőt az energiafogyasztás monitorozásában. Ezek lehetővé teszik az adatok automatikus, távoli gyűjtését.

a) M-Bus rendszer

* Működési elv: Az M-Bus (Meter-Bus) egy vezetékes buszrendszer, amelyen keresztül több mérőeszköz (hőmennyiség-, víz-, gáz-, árammérő) csatlakoztatható egy központi adatgyűjtőhöz. Az adatgyűjtő rendszeresen lekérdezi a mérőket, és továbbítja az adatokat egy központi szerverre.
* Előnyök: Megbízható, stabil adatátvitel, nagy számú mérő kezelésére alkalmas, ipari szabvány.
* Hátrányok: Kiépítése viszonylag költséges és időigényes, különösen meglévő épületekben a kábelezés miatt.

b) Vezeték nélküli rendszerek (LoRaWAN, rádiófrekvencia)

* LoRaWAN: Hosszú hatótávolságú, alacsony fogyasztású vezeték nélküli hálózat.
* Működési elv: A mérők beépített LoRa adóval rendelkeznek, amelyek az adatokat egy LoRa átjárón (gateway) keresztül küldik el egy hálózati szerverre, majd onnan a végfelhasználói alkalmazásba.
* Előnyök: Nincs szükség kábelezésre, nagy hatótávolság, alacsony üzemeltetési költség, gyors telepítés.
* Hátrányok: A hálózati lefedettségtől függ, esetleges interferenciák.
* Rádiófrekvenciás (RF) rendszerek: Rövid hatótávolságú rádiós kommunikáció.
* Működési elv: A mérők rádiós jeleket bocsátanak ki, amelyeket egy helyi gyűjtőegység (pl. walk-by/drive-by leolvasó vagy fix hálózati gyűjtő) fogad.
* Előnyök: Kábelezésmentes, egyszerű telepítés.
* Hátrányok: Korlátozott hatótávolság, a leolvasáshoz a gyűjtőegységnek a mérő közelében kell lennie.

3. Adatok értelmezése és felhasználása

A gyűjtött adatok nem csupán elszámolási célra használhatók fel.
* Fogyasztási profilok: Az adatok elemzésével láthatóvá válnak a fogyasztási szokások, a csúcsidőszakok és az esetleges pazarló működés.
* Hibadiagnosztika: A rendellenes fogyasztási mintázatok vagy a rendszerparaméterek (pl. túl alacsony ΔT) utalhatnak a fűtési rendszer hibáira (pl. légbuborékok, szennyeződés, szivattyúhiba).
* Optimalizálás: Az adatok alapján optimalizálható a fűtési rendszer működése, beállíthatók a szabályozási paraméterek, csökkenthető az energiafelhasználás.
* Fenntarthatósági jelentések: Az adatok felhasználhatók környezetvédelmi jelentésekhez és az energiahatékonysági célok nyomon követéséhez.

A távleolvasási rendszerek és az adatelemző szoftverek révén a hőmennyiségmérők nem csupán számlázási eszközök, hanem intelligens rendszerekké válnak, amelyek aktívan hozzájárulnak az energiafelhasználás tudatos kezeléséhez és az épületek üzemeltetési költségeinek csökkentéséhez.

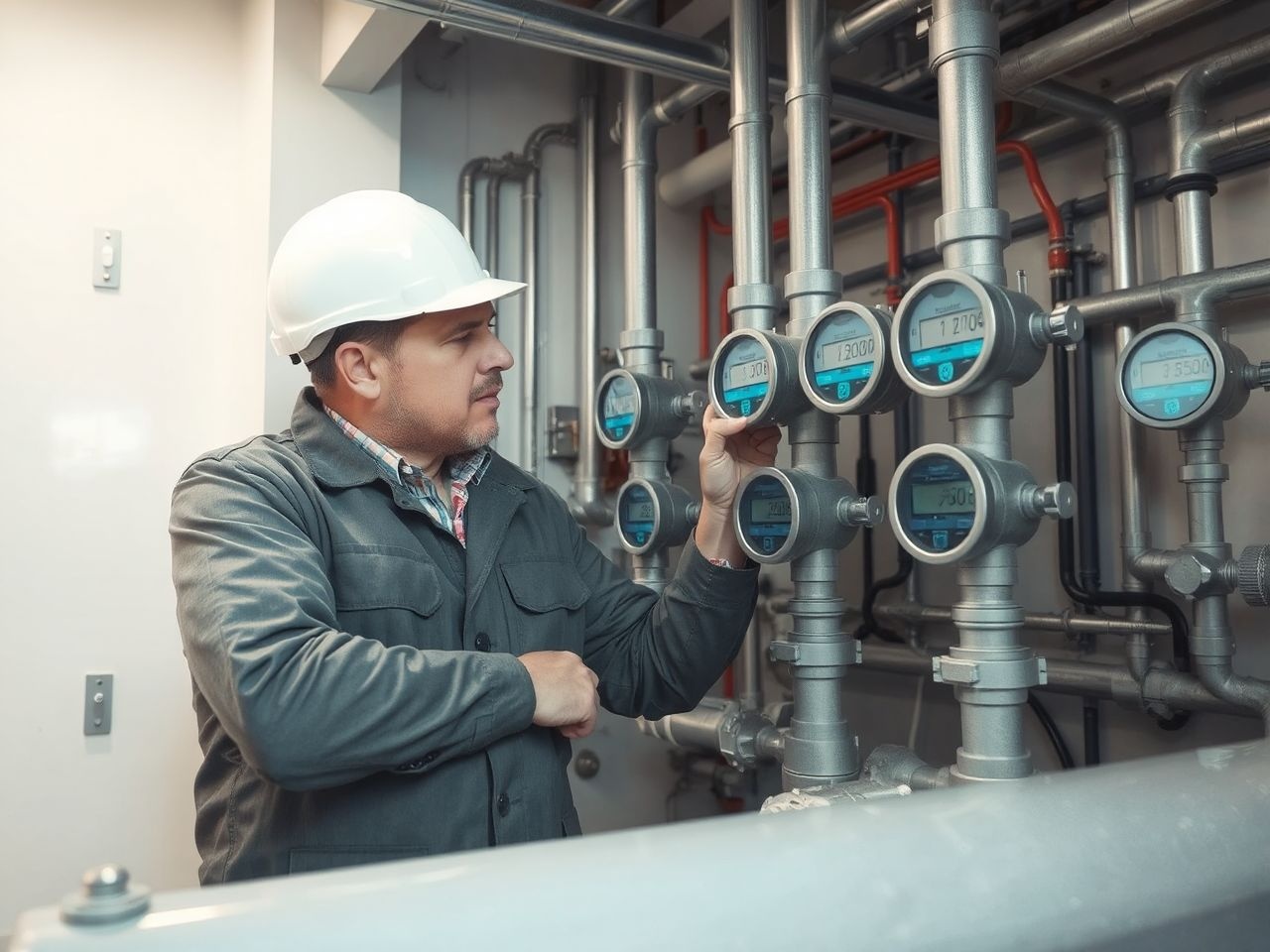

A hőmennyiségmérők előnyei és a velük járó kihívások

A hőmennyiségmérők bevezetése jelentős előnyökkel jár mind a fogyasztók, mind a szolgáltatók számára, ugyanakkor bizonyos kihívásokat is tartogat.

A hőmennyiségmérők előnyei

* Méltányos elszámolás: Az egyik legfontosabb előny, hogy a fűtési költségek a ténylegesen felhasznált hőenergia alapján kerülnek elszámolásra. Ez megszünteti az igazságtalan költségmegosztást és növeli a lakók elégedettségét.
* Energiatakarékosság: A fogyasztók, látva a valós fogyasztásukat, motiváltabbá válnak a takarékosságra. Ez csökkenti az egyéni költségeket és az épület teljes energiafelhasználását.
* Környezetvédelem: Az alacsonyabb energiafogyasztás közvetlenül hozzájárul a szén-dioxid-kibocsátás csökkentéséhez, támogatva a fenntarthatóbb jövőt.
* Rendszeroptimalizálás: A mérési adatok részletes elemzése lehetővé teszi a fűtési rendszerek hibáinak azonosítását és optimalizálását, növelve azok hatékonyságát és élettartamát.
* Átláthatóság: A fogyasztók pontosan nyomon követhetik energiafelhasználásukat, ami nagyobb kontrollt biztosít számukra és segíti a tudatos döntéshozatalt.
* Értéknövelés: Az energiatakarékos és pontosan elszámolt épületek vonzóbbak a piacon, ami növelheti az ingatlan értékét.

A hőmennyiségmérőkkel járó kihívások

* Kezdeti beruházási költség: A mérők beszerzése és telepítése jelentős kezdeti beruházást igényelhet, különösen régebbi épületek felújítása esetén.
* Telepítési komplexitás: A szakszerű telepítés alapvető a pontos méréshez. Hibás beépítés esetén pontatlan adatok keletkezhetnek, ami elégedetlenséghez vezethet.
* Karbantartás és hitelesítés: A mérők rendszeres karbantartást és 4 évente újrahitelesítést igényelnek, ami további költségekkel és szervezési feladatokkal jár.
* Rendszer tisztasága: A mechanikus mérők érzékenyek a fűtővízben lévő szennyeződésekre, amelyek eltömíthetik vagy károsíthatják a mozgó alkatrészeket. Az ultrahangos mérők kevésbé érzékenyek, de a levegőbuborékok zavarhatják a működésüket.
* Kommunikációs rendszerek: A távleolvasási rendszerek kiépítése és fenntartása technikai kihívásokat jelenthet, és szakértelmet igényel.
* Fogyasztói edukáció: Fontos a fogyasztók tájékoztatása a mérők működéséről, az adatok értelmezéséről és az energiatakarékossági lehetőségekről, hogy teljes mértékben kihasználhassák a rendszer előnyeit.

Összességében a hőmennyiségmérők számos pozitívumot hordoznak magukban, amelyek messze felülmúlják a velük járó kihívásokat. A megfelelő tervezéssel, telepítéssel és üzemeltetéssel a hőmennyiségmérés hosszú távon jelentős megtakarításokat és fenntarthatóbb energiafelhasználást eredményezhet.

Technológiai fejlesztések és jövőbeli trendek a hőmennyiségmérésben

A technológia folyamatos fejlődése a hőmennyiségmérők területén is új lehetőségeket nyit meg, amelyek még pontosabb, megbízhatóbb és felhasználóbarátabb megoldásokat ígérnek. A jövő a digitalizáció, az összekapcsolhatóság és az intelligens rendszerek felé mutat.

1. Intelligens mérők (Smart Meters) és IoT integráció

* Valós idejű adatok: Az intelligens hőmennyiségmérők képesek valós időben gyűjteni és továbbítani az adatokat, lehetővé téve a fogyasztás folyamatos nyomon követését és azonnali beavatkozást.
* Kétirányú kommunikáció: Nem csupán adatot küldenek, hanem képesek fogadni is, ami lehetővé teszi a távoli konfigurálást, szoftverfrissítéseket és hibadiagnosztikát.
* IoT (Internet of Things) integráció: A mérők egyre inkább bekapcsolódnak az okos otthon és okos épület rendszerekbe. Az adatok felhasználhatók más rendszerekkel (pl. fűtésszabályozás, épületfelügyelet) való interakcióra, növelve az automatizációt és az energiahatékonyságot.
* Adatvezérelt optimalizálás: Az összegyűjtött nagy mennyiségű adat (big data) elemzésével mélyebb betekintést nyerhetünk a fogyasztási mintázatokba, ami prediktív karbantartást és proaktív rendszeroptimalizálást tesz lehetővé.

2. Fejlettebb szenzortechnológiák

* Még pontosabb ultrahangos érzékelők: A kutatás-fejlesztés az ultrahangos érzékelők pontosságának és megbízhatóságának további növelésére irányul, különösen extrém áramlási körülmények között és alacsony térfogatáramok esetén.
* Öndiagnosztika és hibajelzés: A mérők egyre fejlettebb öndiagnosztikai funkciókkal rendelkeznek, amelyek képesek felismerni a hibákat (pl. szenzorhiba, levegő a rendszerben) és azonnal jelezni azokat, csökkentve a leállásokat és a karbantartási időt.
* Hosszabb élettartam és stabilitás: Az anyagtechnológia fejlődése hozzájárul a szenzorok és a mérők egészének hosszabb élettartamához és stabilabb működéséhez.

3. Energiahatékonysági szolgáltatások

* Fogyasztói portálok és applikációk: A gyűjtött adatok könnyen hozzáférhetővé válnak a végfelhasználók számára interaktív webes portálokon és mobilalkalmazásokon keresztül. Ezek az eszközök vizualizálják a fogyasztást, tippeket adnak a takarékossághoz, és összehasonlítási lehetőséget biztosítanak más felhasználókkal.
* Energia audit és tanácsadás: A részletes mérési adatok alapján pontosabb energia auditok végezhetők, és személyre szabott tanácsok adhatók az energiafelhasználás optimalizálásához.
* Integrált energiairányítási rendszerek: Az épületekben a hőmennyiségmérés adatai beépülnek komplex energiairányítási rendszerekbe, amelyek automatizáltan szabályozzák a fűtést, hűtést, világítást és egyéb energiafogyasztókat.

A jövő hőmennyiségmérője tehát nem csupán egy passzív mérőeszköz lesz, hanem egy aktív komponens az intelligens energetikai rendszerekben, amely hozzájárul az energiahatékonyabb, fenntarthatóbb és kényelmesebb épületek megvalósításához. A digitális átalakulás révén az energiafogyasztás kezelése soha nem volt még ilyen átlátható és hatékony.

Összehasonlító táblázat: Mechanikus vs. Ultrahangos hőmennyiségmérők

A két fő áramlásérzékelő technológia, a mechanikus és az ultrahangos, eltérő tulajdonságokkal és alkalmazhatósággal rendelkezik. Az alábbi táblázat segít összehasonlítani a legfontosabb jellemzőket.

A táblázatból látható, hogy bár a mechanikus mérők olcsóbbak lehetnek a beszerzéskor, az ultrahangos mérők hosszú távon alacsonyabb üzemeltetési költségeik és nagyobb megbízhatóságuk miatt gyakran jobb befektetésnek bizonyulnak, különösen nagyobb rendszerek vagy kritikus alkalmazások esetén. A választásnál mindig figyelembe kell venni az adott alkalmazás specifikus igényeit és a teljes életciklus költségeit.
