Az elektromos rendszerek a modern ipar és a mindennapi élet alapvető mozgatórugói. Számtalan gép, berendezés és eszköz működését biztosítják, a legkisebb háztartási készülékektől a komplex ipari gyártósorokig. Azonban az elektromosság hatalmas előnyei mellett komoly kockázatokat is rejt, ha nem kezelik megfelelően. Az egyik leggyakoribb és legsúlyosabb probléma, amellyel egy elektromos rendszer szembesülhet, a túlterhelés.
A túlterhelés olyan állapot, amikor egy áramkörön vagy berendezésen keresztül a tervezettnél nagyobb áramerősség folyik. Ez számos okra vezethető vissza, például a motorok indítási áramlökéseire, mechanikai ellenállásra, vagy akár hibás működésre. A túlterhelés nemcsak a berendezések élettartamát rövidíti le drasztikusan, hanem tüzet, anyagi károkat és akár személyi sérüléseket is okozhat.
Éppen ezért létfontosságú az elektromos rendszerek megfelelő védelme. Számos védelmi eszköz létezik, de az egyik leggyakrabban alkalmazott és leghatékonyabb megoldás a hőkioldó relé. Ez az egyszerű, mégis zseniális eszköz kulcsszerepet játszik abban, hogy az elektromos motorok és más berendezések biztonságosan és megbízhatóan működhessenek, megóvva őket a túlterhelés pusztító hatásaitól.
A hőkioldó relé egy olyan elektromechanikus vagy elektronikus eszköz, amelyet kifejezetten arra terveztek, hogy érzékelje az áramkörben fellépő tartós túlterhelést, és időben megszakítsa az áramellátást, mielőtt a károsodás bekövetkezne. Működése a hőhatáson alapul, ami a legtöbb túlterhelési szituációban a legmegbízhatóbb indikátor.
Mi is az a hőkioldó relé, és miért elengedhetetlen?
A hőkioldó relé, vagy más néven termikus motorvédő relé, egy olyan védelmi berendezés, amely az elektromos motorokat és más fogyasztókat védi a túl nagy áramerősség okozta károsodástól. Fő feladata, hogy érzékelje a motor tekercselésének melegedését imitáló áramnövekedést, és ha az egy bizonyos ideig meghaladja a megengedett értéket, leválassza a motort a hálózatról.
Az elektromos motorok különösen érzékenyek a túlterhelésre. Amikor egy motor túlterhelt állapotban működik, a tekercsekben folyó áram megnő, ami jelentős hőfejlődéssel jár. Ez a hő idővel károsítja a tekercsek szigetelését, lerövidíti a motor élettartamát, és végső esetben a motor leégéséhez vezethet. Egy leégett motor cseréje vagy javítása rendkívül költséges és időigényes folyamat, nem beszélve a termeléskiesésről.
A hőkioldó relé pontosan ezt a forgatókönyvet igyekszik megakadályozni. Működési elve a bimetál szalagok hőmérsékletfüggő deformációján alapul, amelyek a motor áramával arányosan melegednek. Amikor a motor túlterhelt, az áram megnő, a bimetál szalagok felmelegszenek és elhajlanak, aktiválva a kioldó mechanizmust, amely megszakítja a motor áramellátását.
Ez a védelem nemcsak a motor élettartamát hosszabbítja meg, hanem a rendszer egészének biztonságát is növeli. Megakadályozza a tűzeseteket, az elektromos hálózat károsodását, és hozzájárul a munkahelyi biztonság fenntartásához. Az ipari automatizálásban, ahol a motorok folyamatosan üzemelnek és kritikus szerepet játszanak, a hőkioldó relé alkalmazása nem egyszerűen ajánlott, hanem kötelező.
A hőkioldó relé nem csupán egy alkatrész, hanem egy befektetés a berendezések hosszú távú megbízhatóságába és a működés biztonságába.
A hőkioldó relé működési elve: A bimetál varázsa
A hőkioldó relé szívében a bimetál szalag (vagy bimetál lemez) elve rejlik, amely a hőmérséklet-változásokra érzékeny, és azok hatására deformálódik. Ez a mechanizmus a leggyakoribb és legmegbízhatóbb módja a túlterhelés érzékelésének a hőkioldókban.
A bimetál szalag két különböző fémrétegből áll, amelyeket szorosan összekapcsolnak. A két fém eltérő hőtágulási együtthatóval rendelkezik. Ez azt jelenti, hogy azonos hőmérséklet-emelkedés hatására az egyik fém jobban tágul, mint a másik. Amikor a szalag felmelegszik, a nagyobb hőtágulású fém a kevésbé táguló fém felé görbíti az egész szalagot.
A hőkioldó relében a motor árama a bimetál szalagok közelében elhelyezkedő fűtőelemeken keresztül folyik. Ezek a fűtőelemek ellenállásuk miatt hőt termelnek, amely felmelegíti a bimetál szalagokat. Minél nagyobb az áram, annál nagyobb a hő, és annál erősebben deformálódnak a szalagok.
Amikor a bimetál szalagok deformációja elér egy előre beállított kritikus szintet – ami a túlterhelés mértékétől és időtartamától függ –, egy mechanikai reteszt oldanak ki. Ez a retesz kapcsolódik a relé segédérintkezőihez, amelyek a motor vezérlőáramkörében helyezkednek el. A retesz kioldása megszakítja a vezérlőáramkört, ami a mágneskapcsoló (kontaktor) tekercsének feszültségmentesítését okozza.
A mágneskapcsoló főérintkezői ekkor elengednek, és megszakítják a motorhoz vezető főáramkört, ezzel leválasztva a motort a hálózatról. Ez a folyamat rendkívül gyors, különösen súlyos túlterhelés esetén, megakadályozva a motor károsodását.
A hőkioldó relék általában rendelkeznek egy reset gombbal, amely lehetővé teszi a kioldott relé visszaállítását a normál működési állapotba, miután a túlterhelés oka megszűnt és a bimetál szalagok lehűltek. Ez a visszaállítás lehet manuális vagy automatikus, a relé típusától függően.
A bimetál szalagok intelligens hőérzékelése biztosítja, hogy a hőkioldó relé csak akkor avatkozzon be, amikor az valóban szükséges, megóvva ezzel a motort a felesleges leállásoktól és a károsodástól.
A hőkioldó relék típusai és jellemzőik
A hőkioldó relék széles választékban kaphatók, különböző alkalmazási területekre és igényekre szabva. A megfelelő típus kiválasztása kulcsfontosságú a hatékony védelem biztosításához. Nézzük meg a leggyakoribb típusokat és azok jellemzőit.
Fix és állítható hőkioldó relék
A fix hőkioldó relék egy előre meghatározott áramértékre vannak beállítva, és ez az érték nem módosítható. Ezeket általában olyan alkalmazásokban használják, ahol a motor áramfelvétele stabil és jól ismert. Előnyük az egyszerűség és a költséghatékonyság.
Az állítható hőkioldó relék ezzel szemben egy bizonyos áramtartományon belül lehetővé teszik a kioldási áram finomhangolását. Ez rendkívül hasznos, mivel a motorok névleges árama eltérhet a gyártói adatoktól, vagy a terhelés változhat. Az állítható típusok rugalmasabbak, és pontosabban illeszthetők a motor specifikus igényeihez, biztosítva az optimális védelmet.
Manuális és automatikus reset
A manuális reset funkcióval rendelkező hőkioldók esetében a kioldás után a relét kézzel kell visszaállítani a reset gomb megnyomásával. Ez a típus akkor ideális, ha a túlterhelés okát meg kell vizsgálni és el kell hárítani, mielőtt a motort újraindítanák. Növeli a biztonságot, mivel megakadályozza a motor automatikus újraindulását veszélyes körülmények között.
Az automatikus reset funkcióval ellátott relék a bimetál szalagok lehűlése után maguktól visszaállnak. Ez hasznos lehet olyan távoli vagy nehezen hozzáférhető helyeken, ahol a motor rövid leállása elfogadható, és az azonnali újraindítás preferált. Azonban fontos megjegyezni, hogy az automatikus reset bizonyos esetekben biztonsági kockázatot jelenthet, ha a túlterhelés oka nem szűnt meg, és a motor újra meg újra elindul.
Egy- és háromfázisú hőkioldó relék
Az egyfázisú hőkioldók egyetlen áramkört védenek, míg a háromfázisú hőkioldók három fázisban érzékelik az áramot. A háromfázisú relék különösen fontosak a fáziskiesés elleni védelemben is. Ha az egyik fázis kiesik, a motor a maradék két fázisról próbál tovább működni, ami jelentős áramnövekedést okoz a megmaradt fázisokban, és túlterheléshez vezet. A háromfázisú hőkioldó relék képesek ezt az aszimmetrikus árameloszlást érzékelni és kioldani.
Elektronikus hőkioldó relék
A hagyományos bimetálos relék mellett egyre elterjedtebbek az elektronikus hőkioldó relék. Ezek a relék nem bimetál szalagokat használnak, hanem áramváltók segítségével mérik az áramot, és mikroprocesszorokkal elemzik azt. Az elektronikus típusok számos előnnyel rendelkeznek:
- Nagyobb pontosság: Képesek sokkal pontosabban érzékelni az áramot és a hőmérsékletet.
- Szélesebb beállítási tartomány: Gyakran szélesebb áramtartományban állíthatók be.
- Kiegészítő funkciók: Gyakran tartalmaznak további védelmi funkciókat, mint például fáziskiesés, fázissorrend-figyelés, aszimmetria-védelem, vagy akár kommunikációs képességeket (pl. Modbus).
- Kisebb méret: Sok esetben kompaktabb kivitelűek.
- Hosszabb élettartam: Nincsenek mozgó mechanikus alkatrészek, így megbízhatóbbak és hosszabb élettartamúak lehetnek.
Bár az elektronikus hőkioldók drágábbak lehetnek, a megnövelt pontosság, a kiegészítő funkciók és a megbízhatóság hosszú távon megtérülő befektetést jelenthetnek, különösen kritikus alkalmazásokban.
A megfelelő hőkioldó relé kiválasztása mindig az adott alkalmazás, a motor specifikációi és a környezeti feltételek alapos figyelembevételét igényli. A gyártók termékkatalógusai és műszaki adatai nyújtanak segítséget a döntésben.

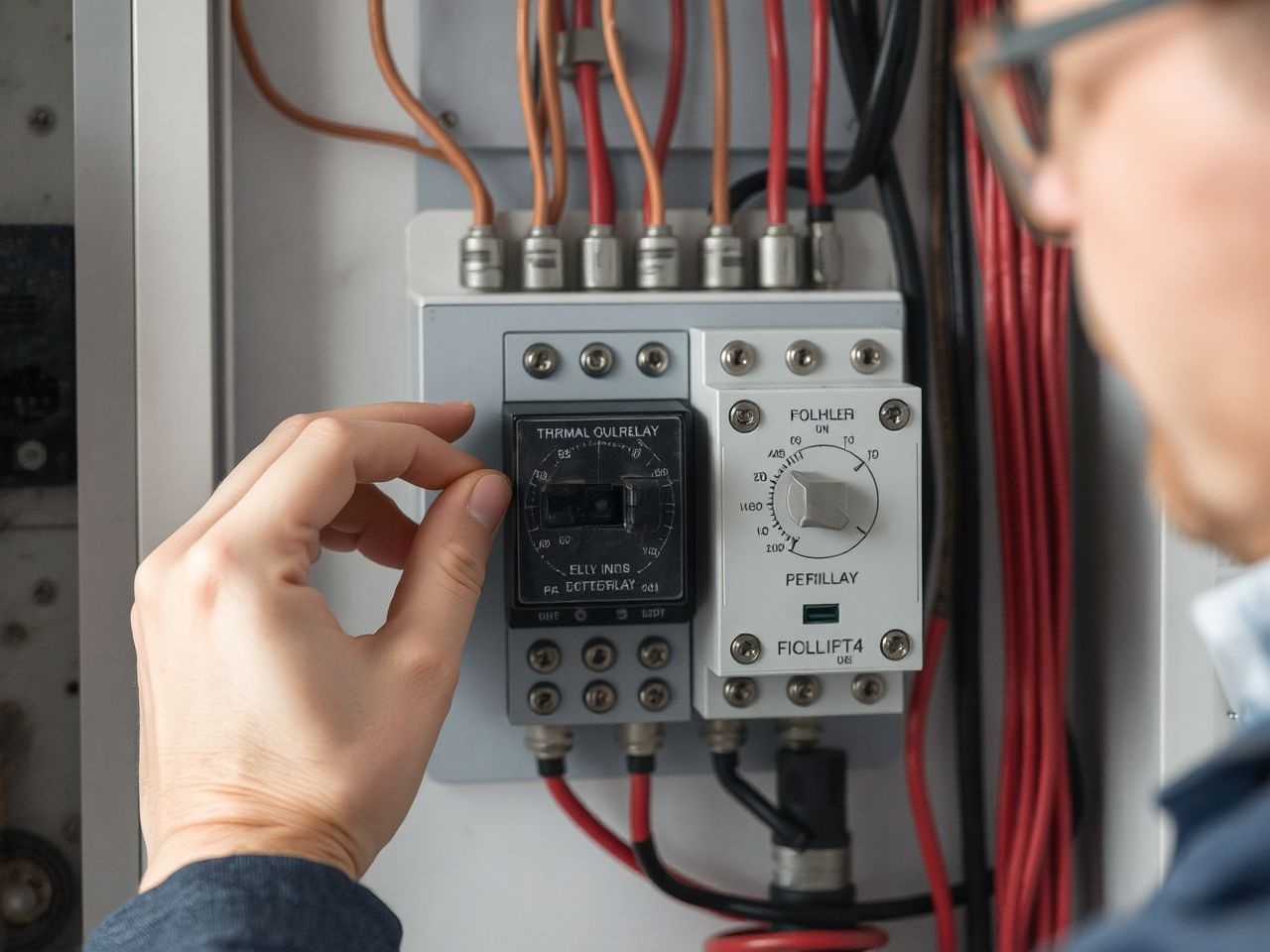

Kulcsfontosságú paraméterek a hőkioldó relé kiválasztásánál
A hőkioldó relé helyes kiválasztása alapvető a motor hatékony védelméhez és a rendszer megbízható működéséhez. Számos paramétert kell figyelembe venni, hogy a legmegfelelőbb eszközt válasszuk ki. Ezek a paraméterek biztosítják, hogy a relé időben és pontosan avatkozzon be, elkerülve a motor károsodását és a felesleges leállásokat.
Névleges áram és beállítási tartomány
A névleges áram (In) a motor adattábláján található érték, amely a motor normál, folyamatos üzem közbeni áramfelvételét jelöli. A hőkioldó relé beállítási tartományának tartalmaznia kell ezt az értéket. A relét általában a motor névleges áramára kell beállítani, vagy annak közelébe. Fontos, hogy a motor névleges árama a relé beállítási tartományának közepére essen, ha lehetséges, hogy mindkét irányban legyen mozgástér a finomhangoláshoz.
Motor teljesítménye és feszültsége
Bár a relé beállítását az áramérték határozza meg, a motor teljesítménye (kW) és feszültsége (V) is fontosak a kezdeti kiválasztásnál. A gyártók gyakran adnak meg táblázatokat, amelyek összefüggésbe hozzák a motor teljesítményét a javasolt relé áramtartományával, különböző feszültségeknél. Ez segít a megfelelő méretű relé előválasztásában.
Kioldási osztály (Tripping Class)
A kioldási osztály azt jelzi, hogy a relé mennyi idő alatt old ki egy meghatározott túlterhelés esetén (általában a névleges áram hatszorosánál, hideg állapotból indulva). Ez kritikus fontosságú a motorok indítási jellemzői miatt.
- Class 10: A leggyakoribb osztály általános alkalmazásokhoz, ahol a motor indítási ideje rövid (kevesebb mint 10 másodperc).
- Class 20: Hosszabb indítási idejű motorokhoz (10-20 másodperc), például nagy tehetetlenségű terhelések esetén.
- Class 30: Nagyon hosszú indítási idejű motorokhoz (20-30 másodperc), speciális alkalmazásokban.
A rosszul megválasztott kioldási osztály gyakori, felesleges kioldásokhoz vezethet (ha túl gyors) vagy elégtelen védelemhez (ha túl lassú).
Környezeti hőmérséklet kompenzáció
A hőkioldó relék működését befolyásolhatja a környezeti hőmérséklet. Egyes relék környezeti hőmérséklet kompenzációval rendelkeznek, ami azt jelenti, hogy a kioldási karakterisztikájuk kevésbé érzékeny a környezeti hőmérséklet ingadozásaira. Ez különösen fontos, ha a relé és a motor különböző hőmérsékletű környezetben üzemel, vagy ha a környezeti hőmérséklet jelentősen ingadozik.
Szerelési típus
A hőkioldó relék többféle módon szerelhetők. A leggyakoribb a mágneskapcsolóhoz való közvetlen rögzítés, ami kompakt és egyszerű megoldást kínál. Más típusok önállóan, DIN sínre szerelhetők, vagy panelre rögzíthetők, ami nagyobb rugalmasságot biztosít a vezérlőszekrény elrendezésében.
Fáziskiesés érzékelés
Háromfázisú motorok esetén létfontosságú a fáziskiesés elleni védelem. A legtöbb modern háromfázisú hőkioldó relé képes érzékelni, ha az egyik fázis kimarad, és ekkor is kioldja a motort, mielőtt az túlmelegedne a megmaradt fázisok túlterhelése miatt.
Az elektronikus hőkioldó relék további paraméterekkel is rendelkezhetnek, mint például kommunikációs interfészek, fejlett diagnosztikai funkciók, vagy speciális védelmi módok. Ezek a funkciók növelik a rendszer intelligenciáját és a prediktív karbantartás lehetőségét.
Telepítés és bekötés: A biztonságos működés alapja
A hőkioldó relé megfelelő telepítése és bekötése kulcsfontosságú a hatékony védelem és a biztonságos működés szempontjából. A hibás bekötés nemcsak a védelmi funkciót teheti tönkre, hanem veszélyes helyzeteket is teremthet.
Hol helyezkedik el a hőkioldó relé az áramkörben?
A hőkioldó relét általában a mágneskapcsoló (kontaktor) után és a motor előtt helyezik el a főáramkörben. Ennek oka, hogy a mágneskapcsoló kapcsolja be és ki a motort, míg a hőkioldó relé közvetlenül a motor áramát méri, és védi azt. A relé fűtőelemein keresztül folyik át a motor árama.
A vezérlőáramkörben a hőkioldó relé NC (normálisan zárt) segédérintkezőjét sorba kötik a mágneskapcsoló tekercsével. Amikor a relé kiold, ez az NC érintkező megszakítja a mágneskapcsoló tekercsének áramellátását, ami a mágneskapcsoló főérintkezőinek nyitását és a motor leválasztását eredményezi.
Bekötési alapelvek
- Főáramkör bekötése:
- A háromfázisú motorok esetében a relé három főáramú kapcsára csatlakoztatják a mágneskapcsoló kimenetét (L1, L2, L3).
- A relé kimeneti kapcsairól (T1, T2, T3 vagy U, V, W) vezetik tovább a vezetékeket közvetlenül a motor kapcsaira.
- Fontos a megfelelő keresztmetszetű vezetékek használata, amelyek képesek elviselni a motor névleges áramát és az esetleges indítási áramlökéseket.
- Vezérlőáramkör bekötése:
- A hőkioldó relé NC (normálisan zárt) segédérintkezőjét sorba kell kötni a mágneskapcsoló tekercsével. Ez biztosítja, hogy a relé kioldásakor megszakadjon a mágneskapcsoló tápellátása.
- Egy NO (normálisan nyitott) segédérintkező is rendelkezésre állhat, amelyet jelzőlámpákhoz vagy riasztásokhoz lehet használni, jelezve a relé kioldott állapotát.
A gyártók minden relé típushoz részletes bekötési rajzokat mellékelnek. Ezeket a rajzokat szigorúan be kell tartani a helyes és biztonságos működés érdekében. A bekötést mindig szakképzett villanyszerelőnek kell elvégeznie, figyelembe véve az érvényes szabványokat és előírásokat.
A szakszerű telepítés nem csupán a berendezés élettartamát növeli, hanem az egész rendszer biztonságát is garantálja, megelőzve a potenciálisan életveszélyes meghibásodásokat.
Fontos tanácsok a telepítéshez
- Feszültségmentesítés: Mindig győződjön meg arról, hogy az áramkör feszültségmentesített a telepítés előtt.
- Megfelelő méret: A relé méretének és rögzítésének meg kell felelnie a mágneskapcsolóval való illesztéshez, ha közvetlen szerelésről van szó.
- Huzalozás minősége: Használjon jó minőségű, megfelelő keresztmetszetű vezetékeket és csatlakozókat.
- Meghúzási nyomaték: A csavaros csatlakozásoknál tartsa be a gyártó által előírt meghúzási nyomatékot, hogy elkerülje a laza kötések okozta túlmelegedést.
- Tesztelés: Telepítés után végezzen tesztet a relé kioldási funkciójának ellenőrzésére.
A gondos telepítés és bekötés elengedhetetlen a hőkioldó relé megbízható működéséhez, és hosszú távon megtérül a berendezések védelmében és a rendszer stabilitásában.
Beállítás és kalibrálás: Optimalizált védelem minden motorhoz
A hőkioldó relé kiválasztása csak az első lépés. A hatékony védelem biztosításához elengedhetetlen a relé pontos beállítása és szükség esetén a kalibrálása. Egy rosszul beállított relé vagy túl gyakran old ki feleslegesen, vagy ami még rosszabb, nem old ki időben, amikor arra szükség lenne.
A beállítás alapja: A motor adattáblája
A hőkioldó relé beállításának kiindulópontja mindig a védendő motor adattáblája. Itt találhatók meg a legfontosabb információk, mint például:
- Névleges áram (In): Ez az az áramérték, amelyet a motor folyamatosan, biztonságosan felvehet.
- Névleges teljesítmény (Pn): A motor leadott teljesítménye.
- Névleges feszültség (Un): A motor üzemi feszültsége.
- Cos φ (teljesítménytényező): Fontos az áramszámításokhoz, bár a relé beállításához közvetlenül az áramérték a releváns.
A hőkioldó relét a motor névleges áramára (vagy annak közelébe) kell beállítani. A legtöbb relé rendelkezik egy forgatható gombbal vagy csúszkával, amelyen egy áramskála található. Ezt a skálát kell a motor névleges áramának megfelelő értékre állítani.
Miért fontos a pontos beállítás?
Egy motor névleges árama az az érték, amely mellett a motor optimálisan és biztonságosan működik. Ha a hőkioldót ennél az értéknél lényegesen alacsonyabbra állítjuk, a relé már enyhe túlterhelés esetén is kioldhat, ami indokolatlan leállásokat és termeléskiesést okoz. Ha túl magasra állítjuk, akkor a relé csak súlyos túlterhelés esetén vagy túl későn fog kioldani, ami a motor károsodásához vezethet.
Fontos figyelembe venni az indítási áramlökést is. A motorok indításakor az áramfelvétel a névleges áram többszöröse is lehet (akár 5-7-szeres). A hőkioldó relék kioldási karakterisztikája úgy van kialakítva, hogy rövid ideig elviseljék ezeket az áramlökéseket anélkül, hogy kioldanának. Azonban ha az indítási idő túl hosszú, vagy a motor túl nehezen indul, a relé kioldhat. Ekkor érdemes lehet egy magasabb kioldási osztályú relét választani, vagy ellenőrizni a motor mechanikai állapotát.
Tesztelés és kalibrálás
A telepítés és beállítás után ajánlott a hőkioldó relé tesztelése. Sok relé rendelkezik egy “TEST” gombbal, amely mechanikusan szimulálja a kioldást, anélkül, hogy a tényleges áramkörön kellene túlterhelést előidézni. Ez segít ellenőrizni, hogy a relé vezérlőáramköri érintkezői megfelelően működnek-e, és a mágneskapcsoló lekapcsol-e.
A tényleges kioldási áram és idő pontos ellenőrzéséhez speciális tesztberendezésekre van szükség, amelyek képesek szabályozott túlterhelést szimulálni és mérni a kioldási időt. Ez a kalibrálás különösen fontos lehet kritikus alkalmazásokban, vagy amikor a relé hosszú ideje üzemel.
Az elektronikus hőkioldó relék beállítása gyakran digitális kijelzőn vagy kommunikációs interfészen keresztül történik, ami még pontosabb és részletesebb konfigurációt tesz lehetővé, beleértve a különböző védelmi funkciók beállítását is.
A rendszeres felülvizsgálat és szükség esetén a beállítás korrekciója biztosítja, hogy a hőkioldó relé mindig a lehető legjobb védelmet nyújtsa a motorok számára, hozzájárulva a hosszú élettartamhoz és a megbízható működéshez.
A hőkioldó relé alkalmazási területei: Hol találkozhatunk vele?
A hőkioldó relék rendkívül sokoldalú eszközök, amelyek szinte mindenhol megtalálhatók, ahol elektromos motorokat vagy más induktív terheléseket használnak. Az ipartól a háztartásokig, a legkülönfélébb berendezések védelmét látják el. Nézzük meg a legfontosabb alkalmazási területeket.
Motorvédelem az iparban
Ez a hőkioldó relék elsődleges és leggyakoribb alkalmazási területe. Az ipari környezetben számtalan elektromos motor üzemel, amelyek kritikus szerepet játszanak a gyártási folyamatokban. Ezek a motorok hajtják a szivattyúkat, ventilátorokat, kompresszorokat, szállítószalagokat, keverőket és számos más gépet.
Egy ipari motor leállása vagy meghibásodása komoly termeléskiesést, anyagi veszteséget és akár biztonsági kockázatot is jelenthet. A hőkioldó relék biztosítják, hogy ezek a motorok védve legyenek a túlterheléstől, ami meghosszabbítja élettartamukat és minimalizálja a váratlan leállásokat.
Például egy szivattyú, amely vizet vagy más folyadékot szállít, túlterhelődhet, ha a csővezeték eltömődik, vagy ha a szivattyú járókereke szennyeződéssel telítődik. A hőkioldó relé ilyenkor leállítja a szivattyút, mielőtt a motorja leégne.
HVAC rendszerek
A fűtési, szellőztetési és légkondicionálási (HVAC) rendszerekben is széles körben alkalmaznak motorokat, például ventilátorokat, szivattyúkat és kompresszorokat. Ezeknek a motoroknak a folyamatos és megbízható működése elengedhetetlen a komfortérzet és az épületek megfelelő klímájának fenntartásához.
A hőkioldó relék itt is védelmet nyújtanak a túlterhelés ellen, amely például a légcsatornák eltömődése, a szűrők szennyeződése vagy a kompresszor meghibásodása miatt következhet be. Ezáltal biztosítják a rendszerek hosszú távú, hatékony működését.
Mezőgazdasági gépek
A mezőgazdaságban is számos elektromos motorral működő berendezést használnak, mint például takarmánykeverők, öntözőrendszerek szivattyúi, gabonatárolók ventilátorai vagy a fejőgépek vákuumszivattyúi. Ezek a motorok gyakran zord körülmények között, porban és nedvességben üzemelnek, ami növeli a túlterhelés kockázatát.
A hőkioldó relék itt is alapvető védelmet nyújtanak, megakadályozva a motorok károsodását, és biztosítva a mezőgazdasági termelés folyamatosságát.
Háztartási és kisipari alkalmazások
Bár a háztartási gépekben gyakran integrált túlterhelés-védelem található, bizonyos nagyobb teljesítményű háztartási eszközökben, vagy kisipari műhelyekben, például fűrészgépekben, kompresszorokban, vagy nagyobb szerszámgépekben is találkozhatunk különálló hőkioldó relékkel.
Ezek az eszközök biztosítják, hogy a gépek ne károsodjanak a túlzott igénybevétel vagy a mechanikai elakadások miatt, növelve a biztonságot és a berendezések élettartamát.
Daruk és emelőberendezések
A daruk és emelőberendezések motorjainak védelme különösen kritikus, hiszen itt a meghibásodás súlyos balesetekhez vezethet. A hőkioldó relék biztosítják, hogy a motorok ne terhelődjenek túl a túl nagy súly emelésekor vagy mechanikai elakadás esetén, ezzel garantálva a biztonságos működést.
A hőkioldó relé tehát egy univerzális védelmi eszköz, amely minden olyan alkalmazásban elengedhetetlen, ahol az elektromos motorok megbízható és biztonságos működése kulcsfontosságú. Védelme hozzájárul a berendezések élettartamának meghosszabbításához, a termelékenység növeléséhez és a biztonsági kockázatok minimalizálásához.

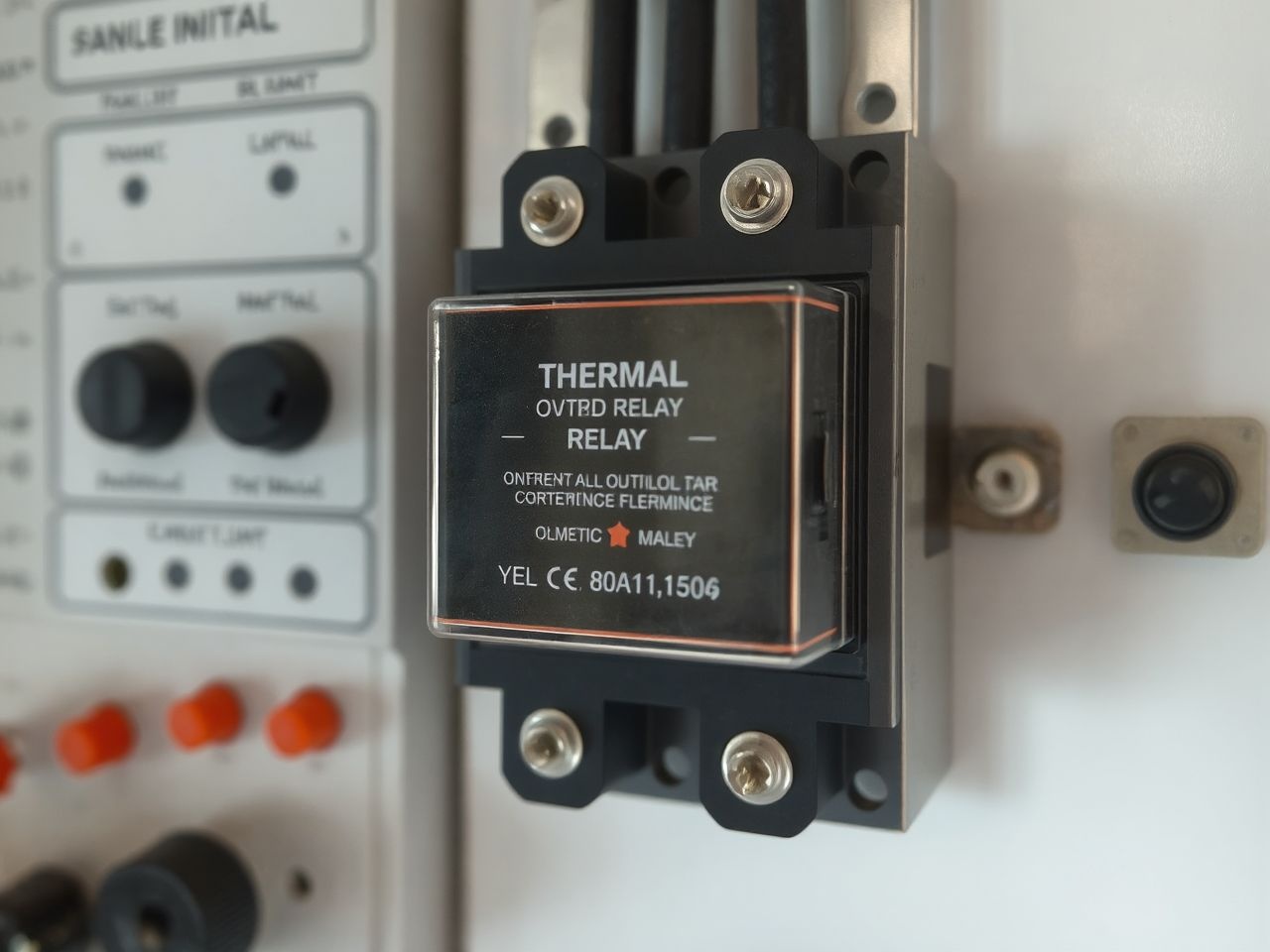

A hőkioldó relék előnyei: Miért érdemes használni?
A hőkioldó relék széles körű alkalmazása nem véletlen. Számos jelentős előnnyel járnak, amelyek indokolttá teszik beépítésüket szinte minden motoros rendszerbe. Ezek az előnyök nemcsak a technikai működésre, hanem a gazdaságosságra és a biztonságra is kiterjednek.
Berendezések élettartamának meghosszabbítása
Az egyik legkézenfekvőbb előny a motorok és más berendezések élettartamának meghosszabbítása. A túlterhelés a motor tekercselésének túlmelegedését okozza, ami károsítja a szigetelést és végül a motor leégéséhez vezet. A hőkioldó relé időben leválasztja a motort, mielőtt a káros hőmérsékletet elérné, így megóvja a kopástól és a meghibásodástól.
Ez jelentős megtakarítást eredményez a karbantartási és csereköltségeken, mivel a motorok sokkal tovább működnek megbízhatóan.
Költséges leállások megelőzése
Az ipari környezetben a váratlan leállások hatalmas költségekkel járhatnak. Egy meghibásodott motor miatt leállhat egy egész gyártósor, ami termeléskiesést, határidők csúszását és jelentős anyagi veszteséget okoz. A hőkioldó relé megelőzi ezeket a váratlan leállásokat azáltal, hogy a problémát már annak kezdeti szakaszában orvosolja.
Bár a relé kioldása is egy leállást jelent, ez egy kontrollált, védelmi célú leállás, amely megelőzi a sokkal súlyosabb és hosszabb ideig tartó meghibásodást.
Biztonság növelése
Az elektromos túlterhelés nemcsak a berendezéseket károsítja, hanem komoly biztonsági kockázatot is jelent. A túlmelegedő vezetékek és motorok tűzveszélyesek lehetnek, és rövidzárlatot okozhatnak, ami áramütés veszélyét is magában hordozza. A hőkioldó relé megszakítja az áramkört, mielőtt ezek a veszélyek bekövetkeznének, jelentősen növelve a munkahelyi és a környezeti biztonságot.
Ez különösen fontos olyan környezetekben, ahol gyúlékony anyagok vannak jelen, vagy ahol a személyzet biztonsága kiemelten fontos.
Megfelelés a szabványoknak és előírásoknak
Számos ipari és biztonsági szabvány, valamint helyi előírás írja elő az elektromos motorok megfelelő túlterhelés elleni védelmét. A hőkioldó relék használata segít a szabványoknak való megfelelésben, elkerülve a büntetéseket és biztosítva a jogi megfelelőséget.
Ez különösen fontos az új telepítéseknél és a meglévő rendszerek felülvizsgálatakor.
Energiahatékonyság
Bár elsőre nem nyilvánvaló, a hőkioldó relék hozzájárulhatnak az energiahatékonysághoz is. Egy túlterhelt motor nagyobb áramot vesz fel, mint a névleges, ami felesleges energiafogyasztást és nagyobb hőtermelést jelent. Azáltal, hogy a relé megakadályozza a motor tartós túlterhelését, segít fenntartani az optimális energiafelhasználást.
Az elektronikus hőkioldók, amelyek pontosabb mérést és fejlettebb védelmi funkciókat kínálnak, még inkább hozzájárulhatnak a rendszer optimalizálásához és az energiafelhasználás figyelemmel kíséréséhez.
Összességében a hőkioldó relé egy alapvető, de rendkívül értékes eszköz, amely nemcsak a berendezések védelmét szolgálja, hanem gazdasági és biztonsági szempontból is elengedhetetlen a modern elektromos rendszerekben.
Hőkioldó relé összehasonlítása más védelmi eszközökkel
Az elektromos rendszerek védelmére számos eszköz létezik, és fontos megérteni, hogy a hőkioldó relé milyen helyet foglal el ezek között, és miben különbözik a többitől. Bár mindegyik az elektromos biztonságot szolgálja, eltérő funkciókkal és alkalmazási területekkel rendelkeznek.
Hőkioldó relé vs. Megszakító (MCB, MCCB)
A miniatűr megszakítók (MCB) és a formázott tokos megszakítók (MCCB) elsősorban a rövidzárlat és a túlterhelés elleni védelemre szolgálnak. A megszakítók gyorsan kioldanak rövidzárlat esetén (azonnali kioldás), és rendelkeznek egy termikus elemmel is, amely a tartós, enyhébb túlterhelés ellen véd.
A fő különbség a hőkioldó relé és a megszakító között a fókuszban és a pontosságban rejlik. A hőkioldó relé kifejezetten a motorok túlterhelés elleni védelmére optimalizált, a motor hőmérséklet-növekedését imitálva. Kioldási karakterisztikája (pl. Class 10) pontosan illeszkedik a motorok hőtehetetlenségéhez és indítási áramlökéseihez. A megszakítók általánosabb védelmet nyújtanak az áramköröknek.
Egy motor védelméhez gyakran használnak együtt egy megszakítót (rövidzárlat ellen) és egy hőkioldó relét (túlterhelés ellen), vagy egy motorvédő megszakítót (MPCB), amely mindkét funkciót integrálja.
Hőkioldó relé vs. Olvadóbiztosíték
Az olvadóbiztosítékok a legrégebbi és legegyszerűbb védelmi eszközök. Egy fémhuzalból állnak, amely túl nagy áramerősség esetén elolvad, megszakítva az áramkört. Az olvadóbiztosítékok kiválóan védenek a rövidzárlat ellen, mivel rendkívül gyorsan reagálnak a hirtelen áramlökésekre.
Azonban az olvadóbiztosítékoknak több hátrányuk van a hőkioldó relékkel szemben a motorvédelemben:
- Egyszer használatosak: Kioldás után cserélni kell őket.
- Lassabb túlterhelés elleni védelem: Bár van termikus karakterisztikájuk, a motorok hosszú távú túlterhelés elleni védelmére kevésbé optimalizáltak, mint a hőkioldók.
- Nincs reset funkció: Nincs lehetőség a gyors visszaállításra.
- Fáziskiesés problémája: Háromfázisú rendszerekben, ha csak egy biztosíték olvad ki, a motor a maradék fázisokról próbál üzemelni, ami károsíthatja azt. A hőkioldó relé érzékeli ezt az aszimmetriát.
Az olvadóbiztosítékok főleg rövidzárlat elleni védelemre alkalmasak, de motorvédelemre a hőkioldó relé vagy az MPCB sokkal hatékonyabb.
Hőkioldó relé vs. Motorvédő megszakító (MPCB)
A motorvédő megszakító (Motor Protection Circuit Breaker, MPCB) egy olyan integrált eszköz, amely egyesíti a megszakító (rövidzárlat és azonnali túlterhelés védelem) és a hőkioldó relé (tartós túlterhelés védelem) funkcióit egyetlen kompakt egységben. Az MPCB-k kifejezetten motorok védelmére lettek kifejlesztve.
Előnyeik:
- Kompakt megoldás: Kisebb helyet foglal el a vezérlőszekrényben.
- Egyszerűbb huzalozás: Kevesebb bekötési pont.
- Koordinált védelem: A rövidzárlat és a túlterhelés elleni védelem egy eszközben optimalizálva.
- Fáziskiesés védelem: A legtöbb MPCB rendelkezik fáziskiesés elleni védelemmel is.
Az MPCB-k kiváló választást jelentenek, ha egy motor teljes védelmét egyetlen eszközben szeretnénk megoldani. A hőkioldó relé akkor ideális, ha már van egy külön rövidzárlat elleni védelem (pl. megszakító), és csak a motor túlterhelés elleni védelmét kell kiegészíteni, vagy ha a mágneskapcsolóhoz való közvetlen rögzítés előnyös.
Hőkioldó relé vs. Lágyindító (Soft Starter) / Frekvenciaváltó (VFD)
A lágyindítók (soft starters) és a frekvenciaváltók (Variable Frequency Drives, VFD) modern motorvezérlő eszközök, amelyek számos fejlett védelmi funkciót is tartalmaznak, beleértve a túlterhelés elleni védelmet is.
- A lágyindítók csökkentik a motor indítási áramlökését és nyomatékát, ezáltal kímélik a mechanikai rendszert és az elektromos hálózatot. Sok lágyindító beépített termikus motorvédelemmel rendelkezik.
- A frekvenciaváltók lehetővé teszik a motor fordulatszámának és nyomatékának precíz szabályozását, és általában a legátfogóbb védelmi funkciókat kínálják, beleértve a túlterhelés, fáziskiesés, feszültség-ingadozások és egyéb hibák elleni védelmet.
Bár ezek az eszközök fejlettebb védelmet nyújtanak, a hőkioldó relék vagy MPCB-k továbbra is relevánsak lehetnek mint kiegészítő vagy redundáns védelem. Kisebb, egyszerűbb rendszerekben, ahol nincs szükség fordulatszám-szabályozásra vagy lágyindításra, a hőkioldó relé gazdaságos és hatékony megoldás marad.
Az alábbi táblázat összefoglalja a főbb különbségeket:
| Védelmi eszköz | Fő funkció | Előnyök | Hátrányok | Alkalmazás |
|---|---|---|---|---|
| Hőkioldó relé | Motor túlterhelés elleni védelem | Kifejezetten motorokhoz optimalizált, pontos, resetelhető, fáziskiesés védelem | Nem véd rövidzárlat ellen | Motorok védelme mágneskapcsolóval kombinálva |
| Megszakító (MCB/MCCB) | Rövidzárlat és általános túlterhelés védelem | Rövidzárlat ellen gyors védelem, resetelhető | Motor túlterhelés védelemre kevésbé pontos, mint a hőkioldó | Áramkörök és vezetékek védelme |
| Olvadóbiztosíték | Rövidzárlat védelem | Nagyon gyors rövidzárlat esetén, olcsó | Egyszer használatos, korlátozott túlterhelés védelem, fáziskiesés kockázat | Rövidzárlat védelem, általános áramkörök |
| Motorvédő megszakító (MPCB) | Rövidzárlat és motor túlterhelés védelem | Integrált, kompakt, pontos motorvédelem, fáziskiesés védelem | Drágább, mint a különálló relé és megszakító | Motorok teljes védelme egy eszközben |
| Lágyindító/Frekvenciaváltó | Motorvezérlés és átfogó védelem | Fejlett motorvezérlés, számos védelmi funkció | Magasabb költség, komplexebb beállítás | Motorok vezérlése és védelme, ahol szükséges a fordulatszám-szabályozás vagy lágyindítás |
A megfelelő védelmi stratégia kiválasztása mindig az adott alkalmazás, a motor jellemzői, a költségvetés és a biztonsági előírások figyelembevételével történik. A hőkioldó relé továbbra is egy alapvető és költséghatékony megoldás marad a motorok túlterhelés elleni védelmére.
Gyakori problémák és hibaelhárítás hőkioldó relék esetén
Bár a hőkioldó relék rendkívül megbízható eszközök, időnként előfordulhatnak velük kapcsolatos problémák. A hibaelhárítás során fontos a szisztematikus megközelítés, hogy gyorsan azonosítani és orvosolni lehessen a hiba okát. Íme néhány gyakori probléma és lehetséges megoldásuk.
Gyakori kioldás
Ez az egyik leggyakoribb panasz. Amikor a hőkioldó relé túl gyakran old ki, az nem feltétlenül a relé hibáját jelzi, hanem sokkal inkább egy mögöttes problémára utalhat a motorban vagy a rendszerben.
- Túlterhelt motor:
- Ok: A motor ténylegesen túlterhelt, pl. a hajtott gép mechanikai ellenállása megnőtt (eltömődés, csapágyhiba, súrlódás), vagy a motor túl kicsi a feladathoz.
- Megoldás: Ellenőrizze a mechanikai rendszert, szüntesse meg az akadályt, kenje meg a csapágyakat. Szükség esetén nagyobb teljesítményű motorra lehet szükség.
- Helytelenül beállított relé:
- Ok: A relé beállítási árama alacsonyabb, mint a motor névleges árama.
- Megoldás: Állítsa be a relét a motor adattábláján szereplő névleges áramra.
- Rosszul megválasztott kioldási osztály:
- Ok: A motor indítási ideje túl hosszú a relé kioldási osztályához képest.
- Megoldás: Válasszon egy magasabb kioldási osztályú relét (pl. Class 20 vagy Class 30), ha a motor indítása gyakran hosszú.
- Fáziskiesés vagy feszültségingadozás (háromfázisú rendszerekben):
- Ok: Egy fázis hiányzik, vagy a feszültségek aszimmetrikusak, ami a motor megnövekedett áramfelvételéhez vezet a megmaradt fázisokban.
- Megoldás: Ellenőrizze a hálózati feszültségeket és a fázisokat.
- Környezeti hőmérséklet:
- Ok: Ha a relé olyan helyen van, ahol a környezeti hőmérséklet jelentősen magasabb, mint a motoré, vagy mint amire a relét tervezték, az befolyásolhatja a kioldási karakterisztikáját.
- Megoldás: Használjon hőmérséklet-kompenzált relét, vagy biztosítson megfelelő szellőzést.
- Hibás relé:
- Ok: Ritka, de előfordulhat, hogy maga a relé hibás, pl. a bimetál szalagok elfáradtak.
- Megoldás: Cserélje ki a relét.
A relé nem old ki, amikor kellene
Ez egy sokkal veszélyesebb probléma, mivel a motor károsodásához vagy tűzhöz vezethet.
- Túl magasra beállított relé:
- Ok: A relé beállítási árama jóval magasabb, mint a motor névleges árama.
- Megoldás: Állítsa be a relét a motor adattábláján szereplő névleges áramra.
- Hibás relé:
- Ok: A relé mechanizmusa beragadt, vagy az elektromos részei hibásak.
- Megoldás: Cserélje ki a relét.
- Helytelen bekötés:
- Ok: A relé nincsen megfelelően bekötve a főáramkörbe, vagy a vezérlőáramköri érintkezője nem szakítja meg a mágneskapcsoló tekercsét.
- Megoldás: Ellenőrizze a bekötési rajzot és a tényleges huzalozást.
- Alulméretezett relé (ritka, de lehetséges):
- Ok: A relé fűtőelemei nem termelnek elegendő hőt a túlterhelés érzékeléséhez.
- Megoldás: Válasszon megfelelő áramtartományú relét.
A relé nem resetelhető
- Túl gyors reset kísérlet:
- Ok: A bimetál szalagok még nem hűltek le teljesen a kioldás után.
- Megoldás: Várjon néhány percet, amíg a relé lehűl, mielőtt újra megpróbálná a resetelést.
- Mechanikai hiba:
- Ok: A reset mechanizmus beragadt vagy sérült.
- Megoldás: Cserélje ki a relét.
- Folyamatos túlterhelés oka:
- Ok: Ha a túlterhelés oka még mindig fennáll, az automatikus reset relé azonnal újra kioldhat.
- Megoldás: Szüntesse meg a túlterhelés okát.
A hibaelhárítás során mindig a biztonság legyen az első. Feszültségmentesítse az áramkört, mielőtt bármilyen ellenőrzést vagy beavatkozást végezne. Ha nem biztos a dolgában, forduljon szakképzett villanyszerelőhöz vagy automatizálási szakemberhez.
Karbantartás és élettartam: Hosszú távú megbízhatóság
A hőkioldó relék rendkívül megbízható és tartós eszközök, de mint minden ipari berendezés, a rendszeres karbantartás és ellenőrzés meghosszabbítja élettartamukat és biztosítja a folyamatos, hatékony működést. A megfelelő gondozás minimalizálja a meghibásodások kockázatát és optimalizálja a védelmi funkciót.
Rendszeres vizuális ellenőrzés
A karbantartási rutin első lépése egy egyszerű vizuális ellenőrzés. Ezt rendszeres időközönként, például a gépek napi vagy heti ellenőrzése során el lehet végezni.
- Szennyeződések: Ellenőrizze, hogy nincs-e por, szennyeződés vagy nedvesség a relén és a csatlakozásokon. A lerakódások akadályozhatják a hőelvezetést és rövidzárlatot okozhatnak.
- Mechanikai sérülések: Keresse a repedéseket, töréseket, deformációkat a burkolaton.
- Égett nyomok: Ellenőrizze az esetleges égési nyomokat, elszíneződéseket a csatlakozókapcsokon vagy a relé testén, ami túlmelegedésre utalhat.
- Laza kötések: Bár a feszültségmentesítés nélkül nem szabad meghúzni, vizuálisan ellenőrizhető, hogy nincsenek-e láthatóan kilazult vezetékek.
Tisztítás
A por és szennyeződések eltávolítása kulcsfontosságú. A relét puha kefével vagy sűrített levegővel lehet tisztítani. Fontos, hogy a tisztítás során ne használjon agresszív vegyszereket, amelyek károsíthatják a műanyag alkatrészeket vagy a szigetelést.
Mindig győződjön meg arról, hogy a berendezés feszültségmentesített, mielőtt bármilyen tisztítási munkát végezne.
Kapcsolatok ellenőrzése
Időnként, különösen nagy terhelésű vagy vibrációnak kitett rendszerekben, célszerű ellenőrizni a csatlakozókapcsok meghúzási nyomatékát. A laza kötések megnövekedett ellenállást és hőfejlődést okozhatnak, ami a relé hibás működéséhez vagy akár tűzhöz is vezethet.
Ezt a műveletet mindig feszültségmentesített állapotban, megfelelő szerszámmal és a gyártó által előírt nyomatékértékek betartásával kell elvégezni.
Működési teszt
Sok hőkioldó relé rendelkezik egy „TEST” gombbal, amely lehetővé teszi a mechanikus kioldás szimulációját. Ezt a tesztet rendszeresen el lehet végezni, hogy ellenőrizzük a relé vezérlőáramköri érintkezőinek működőképességét és a mágneskapcsoló leválasztását. Ez egy gyors és egyszerű módja annak, hogy megbizonyosodjunk arról, hogy a védelmi lánc alapvető funkciója rendben van.
Az elektronikus relék esetében gyakran vannak diagnosztikai funkciók és állapotjelző LED-ek, amelyek a működést jelzik.
A relé beállításának felülvizsgálata
Ha a motor vagy a hajtott berendezés paraméterei megváltoznak (pl. új motor, más terhelés), vagy ha a relé gyakran old ki indokolatlanul, érdemes felülvizsgálni a relé beállítását és szükség esetén korrigálni azt a motor névleges áramához igazítva.
Környezeti tényezők
A relé élettartamát jelentősen befolyásolhatják a környezeti tényezők. A magas hőmérséklet, a túlzott páratartalom, a korrozív gázok vagy a vibráció mind rövidíthetik az élettartamot. Fontos, hogy a relé az üzemi körülményeknek megfelelő IP védettséggel és környezeti tűréshatárral rendelkezzen.
Az elektronikus relék általában kevésbé érzékenyek a mechanikai rázkódásra, de az extrém hőmérséklet-ingadozások vagy a nagyfeszültségű impulzusok károsíthatják őket.
A rendszeres és gondos karbantartás biztosítja, hogy a hőkioldó relé hosszú éveken keresztül megbízhatóan védje az elektromos rendszereket a túlterheléstől, minimalizálva a meghibásodások kockázatát és maximalizálva az üzemidőt.
Szabványok és előírások: A jogi és biztonsági keretek
Az elektromos rendszerek tervezése, telepítése és üzemeltetése során számos nemzetközi és nemzeti szabványnak és előírásnak kell megfelelni. Ezek a szabályozások nemcsak a berendezések működőképességét, hanem elsősorban a személyi biztonságot és az anyagi javak védelmét szolgálják. A hőkioldó relék esetében is szigorú követelmények vonatkoznak a tervezésre, gyártásra és alkalmazásra.
Nemzetközi szabványok
A legfontosabb nemzetközi szabvány, amely a kisfeszültségű kapcsoló- és vezérlőberendezésekre, beleértve a hőkioldó reléket is, vonatkozik, az IEC 60947 sorozat. Ezen belül különösen relevánsak a következők:
- IEC 60947-1: Általános szabályok a kisfeszültségű kapcsoló- és vezérlőberendezésekre.
- IEC 60947-4-1: Kontaktorok és motorindítók. Ez a szabvány lefedi a hőkioldó relékre vonatkozó követelményeket is, beleértve a kioldási karakterisztikákat (pl. Class 10, 20, 30).
Ezek a szabványok meghatározzák a relék tervezésének, tesztelésének, teljesítményének és biztonsági jellemzőinek minimális követelményeit. A gyártóknak igazolniuk kell, hogy termékeik megfelelnek ezeknek a szabványoknak.
Európai Uniós irányelvek és harmonizált szabványok
Az Európai Unióban a Kisfeszültségű Irányelv (Low Voltage Directive – LVD, 2014/35/EU) az egyik legfontosabb szabályozás az elektromos berendezésekre. Ez az irányelv alapvető biztonsági követelményeket ír elő, amelyeket az elektromos berendezéseknek teljesíteniük kell, mielőtt forgalomba hoznák őket.
Az LVD-nek való megfelelés gyakran a harmonizált európai szabványok (például az EN 60947 sorozat, amely az IEC szabványok európai adaptációja) alkalmazásával történik. Ha egy termék megfelel a harmonizált szabványoknak, akkor feltételezhető, hogy megfelel az LVD alapvető biztonsági követelményeinek is, és jogosult a CE jelölés viselésére.
A CE jelölés azt jelzi, hogy a termék megfelel az EU vonatkozó irányelveinek, és szabadon forgalmazható az Európai Gazdasági Térségben.
Nemzeti előírások és telepítési szabályok
Az egyes országoknak is lehetnek saját nemzeti előírásaik és telepítési szabályaik, amelyek kiegészítik vagy pontosítják a nemzetközi és európai szabványokat. Magyarországon például az MSZ HD 60364 sorozat (Kisfeszültségű villamos berendezések) tartalmazza az alapvető előírásokat az elektromos rendszerek tervezésére és telepítésére vonatkozóan, beleértve a védelmi eszközök alkalmazását is.
Ezek az előírások gyakran kitérnek a motorok túlterhelés elleni védelmének szükségességére, a védelmi eszközök kiválasztásának módjára és a bekötési szabályokra.
A megfelelőség fontossága
A szabványok és előírások betartása nem csupán jogi kötelezettség, hanem a biztonság alapja is. A nem megfelelő védelem súlyos balesetekhez, tűzesetekhez és anyagi károkhoz vezethet. Egy megfelelően kiválasztott, telepített és beállított hőkioldó relé kulcsfontosságú a jogi megfelelőség és a biztonságos üzemeltetés szempontjából.
A gyártóknak, tervezőknek és villanyszerelőknek egyaránt ismerniük és alkalmazniuk kell ezeket a szabályokat. A termékek kiválasztásakor mindig ellenőrizni kell a gyártói tanúsítványokat és a CE jelölést, amelyek igazolják a szabványoknak való megfelelést.
A hőkioldó relék tehát nem csupán technikai alkatrészek, hanem a biztonsági lánc fontos elemei, amelyeknek meg kell felelniük a legszigorúbb minőségi és biztonsági előírásoknak, hogy megbízhatóan elláthassák védelmi feladatukat.
Jövőbeli trendek és innovációk a hőkioldó relék területén
Az elektromos rendszerek és az ipari automatizálás folyamatosan fejlődik, és ezzel együtt a védelmi eszközök, így a hőkioldó relék is. Bár az alapelv (hőmérséklet-függő áramérzékelés) marad, a technológiai fejlődés új lehetőségeket nyit meg a pontosság, a funkcionalitás és az integráció terén. Nézzük meg a legfontosabb jövőbeli trendeket és innovációkat.
Intelligens relék és IoT integráció
Az elektronikus hőkioldó relék már most is sokkal több funkciót kínálnak, mint a hagyományos bimetálos társaik. A jövőben ez a tendencia még inkább erősödni fog az ipari IoT (Internet of Things) és az Ipar 4.0 térnyerésével. Az intelligens relék képesek lesznek:
- Valós idejű adatszolgáltatásra: Folyamatosan monitorozzák a motor áramát, feszültségét, teljesítményét és hőmérsékletét, és ezeket az adatokat továbbítják a felhőbe vagy egy központi vezérlőrendszerbe.
- Prediktív karbantartásra: Az adatok elemzésével előre jelezni tudják a motor vagy a relé lehetséges meghibásodásait, lehetővé téve a karbantartás időzítését, mielőtt a hiba bekövetkezne.
- Távfelügyelet és távvezérlés: Lehetővé teszik a rendszerek távoli ellenőrzését és akár a relé beállításainak távoli módosítását.
Ez a szintű integráció forradalmasíthatja a motorvédelem és a karbantartás módszereit, optimalizálva az üzemidőt és csökkentve az üzemeltetési költségeket.
Fejlettebb diagnosztika és hibaelemzés
A modern elektronikus relék már most is képesek részletes hibakódokat és eseménynaplókat rögzíteni. A jövőben ez a képesség még fejlettebbé válik, lehetővé téve a mélyebb hibaelemzést és a probléma okának gyorsabb azonosítását. Például, képesek lesznek megkülönböztetni a mechanikai túlterhelést az elektromos hibától, vagy azonosítani a fázis aszimmetria pontos forrását.
Ezáltal a karbantartó személyzet sokkal gyorsabban és pontosabban tud majd reagálni a hibákra, minimalizálva a leállásokat.
Miniaturizálás és modularitás
Az elektronikai alkatrészek folyamatos zsugorodása lehetővé teszi a hőkioldó relék méretének csökkentését. Ez különösen előnyös a vezérlőszekrényekben, ahol a hely gyakran korlátozott. A modularitás is egyre fontosabbá válik, lehetővé téve a relék egyszerű cseréjét, bővítését vagy különböző funkciók hozzáadását anélkül, hogy az egész rendszert át kellene alakítani.
Energiamenedzsment funkciók
A jövő reléi nemcsak védeni fognak, hanem aktívan részt vesznek az energiamenedzsmentben is. Képesek lesznek mérni és elemezni a motor energiafogyasztását, felismerni az ineffektív működési állapotokat, és optimalizálási javaslatokat tenni. Ez hozzájárulhat a fenntarthatóbb és költséghatékonyabb működéshez.
Kibővített védelmi funkciók
Az elektronikus relék már most is számos kiegészítő védelmi funkciót kínálnak (pl. fázissorrend, fázisaszimmetria, földzárlat). A jövőben ezek a funkciók még kifinomultabbá válhatnak, és újabb védelmi módok is megjelenhetnek, például a rezgésfigyelés vagy a motorcsapágyak hőmérsékletének közvetlen érzékelése.
A hőkioldó relé tehát messze túlmutat az egyszerű bimetálos kapcsolón. A digitális technológia és az intelligens rendszerek integrációjával a jövő hőkioldó reléi kulcsfontosságú, multifunkcionális eszközökké válnak a motorok védelmében, a rendszerek optimalizálásában és a prediktív karbantartásban.
Hogyan válasszuk ki a megfelelő hőkioldó relét? Egy döntési útmutató
A hőkioldó relé kiválasztása kritikus lépés az elektromos motorok és rendszerek hosszú távú biztonságos és hatékony működésének biztosításában. A piacon elérhető széles választék miatt fontos, hogy szisztematikusan közelítsük meg a döntést. Az alábbi útmutató segít a legfontosabb szempontok mérlegelésében.
1. lépés: Ismerje meg a motort és az alkalmazást
Minden a motor specifikációival és az alkalmazás jellegével kezdődik. Ezek az alapvető információk határozzák meg a relé alapvető paramétereit.
- Motor adattáblája: Keresse meg a motor névleges áramát (In), névleges teljesítményét (kW), feszültségét (V) és fázisszámát (egyfázisú vagy háromfázisú). Ezek az adatok elengedhetetlenek.
- Indítási jellemzők: Milyen hosszú ideig tart a motor indítása? Van-e nagy tehetetlenségű terhelés? Ez befolyásolja a szükséges kioldási osztályt.
- Üzemmód: Folyamatos üzem, szakaszos üzem, gyakori indítások?
- Környezeti feltételek: Milyen a környezeti hőmérséklet? Van-e por, nedvesség, vibráció, korrozív anyagok? Ez befolyásolja a relé IP védettségét és anyagát.
2. lépés: Határozza meg a szükséges áramtartományt és kioldási osztályt
A motor névleges árama alapján válasszon egy olyan relét, amelynek beállítási tartománya tartalmazza ezt az értéket, lehetőleg úgy, hogy a névleges áram a tartomány közepére essen. Például, ha a motor 10 A névleges áramú, keressen egy relét, amelynek tartománya pl. 8-12 A.
A motor indítási idejének és a terhelés jellegének megfelelően válassza ki a kioldási osztályt (pl. Class 10 általános alkalmazásokhoz, Class 20 vagy 30 hosszabb indítási idejű motorokhoz).
3. lépés: Válasszon mechanikus vagy elektronikus típust
Ez a döntés a költségvetéstől, a szükséges pontosságtól és a kiegészítő funkciók igényétől függ.
- Bimetálos (mechanikus) relé: Költséghatékony, robusztus, egyszerű. Ideális alapvető túlterhelés elleni védelemhez, ahol nincs szükség fejlett funkciókra.
- Elektronikus relé: Pontosabb, szélesebb beállítási tartomány, kiegészítő védelmi funkciók (fáziskiesés, fázissorrend, aszimmetria), kommunikációs képességek. Magasabb ár, de nagyobb rugalmasság és diagnosztikai lehetőségek. Ajánlott kritikus alkalmazásokhoz és intelligens rendszerekhez.
4. lépés: Fontolja meg a reset típusát
- Manuális reset: Biztonságosabb, ha a túlterhelés okát meg kell vizsgálni. Megakadályozza a motor automatikus újraindulását veszélyes körülmények között.
- Automatikus reset: Kényelmes távoli vagy nehezen hozzáférhető helyeken, ahol a motor rövid leállása elfogadható. Fontos a biztonsági kockázatok mérlegelése.
5. lépés: Gondolja át a szerelési módot
A relét hogyan fogja beépíteni a vezérlőszekrénybe?
- Közvetlen mágneskapcsolóhoz rögzítés: Kompakt, egyszerű. Ellenőrizze a kompatibilitást a mágneskapcsolóval.
- Önálló, DIN sínre szerelhető: Rugalmasabb elhelyezés, ha nincs kompatibilis mágneskapcsoló, vagy ha különálló egységként szeretné kezelni.
6. lépés: Vegye figyelembe a kiegészítő védelmi funkciókat
Különösen háromfázisú motorok esetén fontos a fáziskiesés elleni védelem. A legtöbb modern hőkioldó relé alapból tartalmazza ezt. Ha az elektronikus relé mellett dönt, mérlegelje, szüksége van-e további funkciókra, mint például fázissorrend-figyelés, aszimmetria-védelem, földzárlat-védelem vagy kommunikációs interfész.
7. lépés: Ellenőrizze a szabványokat és tanúsítványokat
Győződjön meg arról, hogy a kiválasztott relé megfelel a vonatkozó nemzetközi (IEC), európai (EN) és nemzeti szabványoknak, és rendelkezik a szükséges tanúsítványokkal (pl. CE jelölés).
8. lépés: Kérjen szakértői tanácsot
Ha bizonytalan a választásban, vagy speciális alkalmazási igényei vannak, ne habozzon szakértői tanácsot kérni egy tapasztalt villanyszerelőtől, automatizálási szakembertől vagy a gyártó képviselőjétől. Ők segíthetnek a legmegfelelőbb és legbiztonságosabb megoldás megtalálásában.
A gondos kiválasztás és beállítás garantálja, hogy a hőkioldó relé hosszú távon megbízhatóan védje az elektromos berendezéseket, hozzájárulva a termelés folytonosságához és a biztonságos munkakörnyezethez.
