A modern világunkat átszövi a láthatatlan kommunikáció hálója, melynek alapját a rádióhullámok képezik. Gondoljunk csak a reggeli hírekre, a GPS navigációra, a mobiltelefon-hívásokra vagy akár a Wi-Fi-re – mindezek a technológiák a rádióadó-vevő rendszerek kifinomult működésén alapulnak.
Ez az útmutató elkalauzolja Önt a rádiókommunikáció izgalmas világába, bemutatva, hogyan alakul át a hang vagy adat elektromos jellé, hogyan utazik a levegőben, és hogyan válik újra értelmezhető információvá a célnál. Megértjük az alapvető fizikai elveket és a kulcsfontosságú alkatrészek szerepét, hogy a rádióadó-vevő működése ne legyen többé rejtély.
A rádiókommunikáció alapjai: elektromágneses hullámok
Mielőtt belemerülnénk az adó és a vevő részleteibe, elengedhetetlen megérteni, mi is az a rádióhullám. Ezek az elektromágneses spektrum részét képező hullámok, amelyek az elektromos és mágneses terek oszcillációjából adódóan terjednek a térben, fénysebességgel.
A fény, a mikrohullámok és a röntgensugarak mind ugyanezen család tagjai, csupán a hullámhosszuk és frekvenciájuk különbözik. A rádióhullámoknak van egyedülálló képességük, hogy nagy távolságokra is eljutnak, akár akadályokon is áthaladva, ami ideálissá teszi őket a kommunikációra.
Az elektromágneses hullámok két fő jellemzője a frekvencia és a hullámhossz. A frekvencia azt mutatja meg, hányszor ismétlődik egy hullámciklus egy másodperc alatt, mértékegysége a Hertz (Hz). A hullámhossz pedig két egymást követő hullámcsúcs közötti távolság.
A kettő szorosan összefügg: minél nagyobb a frekvencia, annál rövidebb a hullámhossz, és fordítva. A rádióadó-vevők pontosan ezt a kapcsolatot használják ki, hogy a kívánt információt a megfelelő frekvencián sugározzák és fogadják.
Az adó szerepe: a hangból rádiójel
A rádióadó feladata, hogy a továbbítandó információt – legyen az hang, adat vagy kép – olyan formává alakítsa, amely alkalmas a rádióhullámokon keresztüli továbbításra. Ez a folyamat több lépésből áll, mindegyiknek kulcsfontosságú szerepe van a végeredmény szempontjából.
Az első lépés a bemeneti jel, például egy emberi hang rögzítése. Ezt általában egy mikrofon végzi, amely a hangnyomás-ingadozásokat analóg elektromos jelekké alakítja. Ez az analóg jel még nem alkalmas közvetlen sugárzásra, mert túl alacsony a frekvenciája.
A rádiókommunikáció lényege egy vivőhullám (carrier wave) használata. Ez egy magas frekvenciájú, állandó amplitúdójú és frekvenciájú hullám, amelyet maga az adó generál. Erre a vivőhullámra “ültetik rá” az információt, egy modulációnak nevezett eljárással.
Ennek a folyamatnak a célja, hogy a viszonylag alacsony frekvenciájú információs jelet egy sokkal magasabb frekvenciájú vivőhullámra helyezze át, ami lehetővé teszi a hatékony sugárzást az antennán keresztül. Gondoljunk rá úgy, mint egy teherautóra, amely egy csomagot (információt) szállít (vivőhullám).
Az adó főbb alkotóelemei
Egy tipikus rádióadó számos egymással együttműködő részből áll. Ezek közé tartozik a jelgenerátor, a modulátor, az erősítő és az antenna.
Minden alkatrész gondos tervezést igényel, hogy a végeredmény egy tiszta, stabil és hatékonyan továbbítható rádiójel legyen. A modern adók gyakran digitális jelfeldolgozást is alkalmaznak a jobb minőség és a nagyobb rugalmasság érdekében.
A következő szakaszokban részletesebben is megvizsgáljuk ezeket az alkatrészeket, bemutatva azok működését és jelentőségét a teljes rendszerben.
Oszcillátor: a vivőhullám szíve
Az adó első és egyik legfontosabb eleme az oszcillátor. Ez az áramkör felelős a vivőhullám generálásáért. Egy oszcillátor lényegében egy elektronikus rezgőkör, amely meghatározott frekvenciájú, stabil, szinuszos hullámot állít elő.
A frekvencia stabilitása kritikus fontosságú, hiszen ez határozza meg, hogy az adó melyik “csatornán” sugároz. A modern oszcillátorok gyakran kvarckristályokat használnak, amelyek rendkívül pontos és stabil frekvenciát biztosítanak a piezoelektromos hatás révén.
Az oszcillátor által generált jel még nagyon gyenge, de ez adja az alapot minden további lépéshez. Ezen a tiszta, stabil vivőhullámon keresztül történik majd az információs jel továbbítása.
A különböző rádiófrekvenciás sávokhoz különböző oszcillátor-frekvenciák szükségesek, és a modern adók gyakran programozható oszcillátorokat tartalmaznak, amelyek képesek a frekvencia dinamikus változtatására.
Moduláció: információ kódolása
A moduláció az a folyamat, amely során az információs jelet “ráírják” a vivőhullámra. Ennek során a vivőhullám valamilyen jellemzőjét – az amplitúdóját vagy a frekvenciáját – változtatják az információs jelnek megfelelően.
Két alapvető modulációs típus létezik, amelyekkel a leggyakrabban találkozhatunk a mindennapi rádiózásban: az amplitúdó moduláció (AM) és a frekvencia moduláció (FM).
Mindkét módszernek megvannak a maga előnyei és hátrányai, amelyek befolyásolják a hangminőséget, a hatótávolságot és az interferencia-érzékenységet. A digitális kommunikációban ennél sokkal összetettebb modulációs technikákat is alkalmaznak.
A moduláció a rádiókommunikáció szíve, ez teszi lehetővé, hogy a puszta elektromágneses hullámok értelmes üzeneteket hordozzanak a levegőben.
Amplitúdó moduláció (AM)
Az amplitúdó moduláció (AM) a legrégebbi és legegyszerűbb modulációs módszer. Ennek során az információs jel az oszcillátor által generált vivőhullám amplitúdóját, azaz erősségét változtatja.
Minél hangosabb például a mikrofonba beszélt hang, annál nagyobb lesz a vivőhullám amplitúdója. A frekvencia és a fázis viszont változatlan marad.
Az AM előnye az egyszerűsége és a viszonylag nagy hatótávolsága, különösen a rövidhullámú sávokban. Hátránya viszont, hogy nagyon érzékeny az elektromos zajokra és interferenciákra, amelyek az amplitúdóban is változásokat okoznak, rontva a hangminőséget.
Az AM rádióállomásokat elsősorban hosszabb távú műsorszórásra használják, és gyakran találkozunk velük az éjszakai égbolton, távoli állomások vételénél.
Frekvencia moduláció (FM)
A frekvencia moduláció (FM) egy modernebb és fejlettebb modulációs technika. Itt az információs jel a vivőhullám frekvenciáját változtatja, miközben az amplitúdó állandó marad.
Például, ha a mikrofonba beszélt hang frekvenciája növekszik, a vivőhullám frekvenciája is emelkedik, és fordítva. A vivőhullám erőssége azonban változatlan marad.
Az FM legnagyobb előnye, hogy sokkal ellenállóbb a zajokkal és interferenciákkal szemben, mivel ezek általában az amplitúdót befolyásolják, nem pedig a frekvenciát. Ezért az FM rádió sokkal jobb hangminőséget biztosít, különösen a zenei műsorszórásban.
Az FM hátránya, hogy általában kisebb a hatótávolsága, mint az AM-nek, és nagyobb sávszélességet igényel. A helyi rádióállomások többsége FM-ben sugároz, kihasználva a kiváló hangminőséget és a zajmentes vételt.
Egyéb modulációs típusok
A digitális rádiókommunikációban számos más, összetettebb modulációs technikát is alkalmaznak, mint például a fázismoduláció (PM), a kvadratúra amplitúdó moduláció (QAM) vagy az ortogonális frekvenciaosztásos multiplexelés (OFDM).
Ezek a módszerek lehetővé teszik, hogy sokkal több adatot sűrítsenek bele egy adott frekvenciasávba, javítva a hatékonyságot és a biztonságot. Ezek a komplex modulációs eljárások teszik lehetővé a mobiltelefonok, a Wi-Fi és a digitális televíziózás működését.
Az ilyen típusú modulációk megértése már mélyebb elektronikai és matematikai ismereteket igényel, de az alapelv ugyanaz: az információs jel valamilyen módon befolyásolja a vivőhullámot.
Erősítés: a jel felerősítése
A modulált jel, miután létrejött, még mindig túl gyenge ahhoz, hogy nagy távolságokra eljusson. Ezért szükség van egy erősítő áramkörre, amely megnöveli a jel teljesítményét.
Az erősítő feladata, hogy a jel minőségének romlása nélkül növelje annak amplitúdóját. Ez kulcsfontosságú ahhoz, hogy a rádióhullámok elegendő energiával rendelkezzenek a hatékony terjedéshez.
Az erősítés több fokozatban is történhet, a vivőhullám frekvenciájától és a kívánt kimeneti teljesítménytől függően. A végső erősítő fokozat, a végfok, felelős a legnagyobb teljesítményért, amelyet az antenna kisugároz.
A nagy teljesítményű adókban ezek az erősítők jelentős hőt termelnek, ezért hatékony hűtésre van szükségük. Az erősítés minősége közvetlenül befolyásolja a sugárzott jel tisztaságát és hatótávolságát.
Antenna: a jel kisugárzása
Az antenna az adó utolsó és talán leglátványosabb eleme. Feladata, hogy az erősített elektromos jelet elektromágneses hullámokká alakítsa, és kisugározza a levegőbe.
Az antenna egy speciálisan kialakított vezető, amely képes az elektromos áram oszcillációját elektromágneses sugárzássá konvertálni. A mérete és formája szorosan összefügg a sugárzandó hullámhosszal.
Minél nagyobb a hullámhossz (azaz minél alacsonyabb a frekvencia), annál nagyobb antennára van szükség a hatékony sugárzáshoz. Ezért látunk hatalmas antennákat az alacsony frekvenciájú adóállomásokon.
Különböző típusú antennák léteznek, mint például a dipól antenna, a Yagi antenna vagy a parabol antenna, mindegyiknek megvan a maga sugárzási mintázata és alkalmazási területe. A jó antenna tervezése elengedhetetlen a hatékony és irányított kommunikációhoz.
A vevő szerepe: a rádiójelből hang
Miután a rádióhullámok a levegőben terjedtek, a rádióvevő feladata, hogy elkapja őket, kiszűrje a kívánt jelet, és visszaalakítsa azt eredeti formájába – például hanggá vagy adattá.
A vevő működése lényegében az adó működésének fordítottja. Először is, az antenna felfogja a levegőben terjedő elektromágneses hullámokat, és elektromos jelekké alakítja azokat.
Ezek a jelek azonban rendkívül gyengék, és rengeteg más, nem kívánt rádiójel is érkezik velük együtt. Ezért a vevőnek rendkívül szelektívnek és érzékenynek kell lennie.
A modern vevőkészülékek digitális jelfeldolgozást is alkalmaznak a zajszűrés és a jelerősség optimalizálása érdekében. A végeredmény egy tiszta, érthető hang vagy adat, amely az eredeti információnak felel meg.
A vevő főbb alkotóelemei
Egy tipikus rádióvevő is számos alkatrészből áll, amelyek összehangoltan dolgoznak. Ezek közé tartozik az antenna, a tuner, az erősítő, a demodulátor és a hangszóró.
Ezek az alkatrészek biztosítják, hogy a vevő képes legyen a rengeteg rádióhullám közül kiválasztani a kívántat, felerősíteni azt, és visszaalakítani értelmezhető információvá.
A következő szakaszokban részletesebben is megvizsgáljuk ezeket az alkatrészeket, bemutatva azok működését és jelentőségét a teljes rendszerben.
Antenna: a hullámok befogása
Ahogy az adó esetében, úgy a vevőnél is az antenna az első láncszem. Feladata, hogy a levegőben terjedő elektromágneses hullámokat felfogja, és nagyon gyenge elektromos jelekké alakítsa.
A vevőantenna is a hullámhosszhoz igazodik, de a hatékony vételhez általában kevésbé kritikus a mérete, mint a sugárzáshoz. Egy egyszerű huzal vagy egy beépített rúdantenna is elegendő lehet a legtöbb esetben.
Azonban a jobb vétel, különösen távoli állomások esetében, irányítottabb és hatékonyabb antennákat igényel. A rádióhullámok hatására az antenna vezetőiben áram indukálódik, amelyet a vevő áramkörei tovább feldolgoznak.
Az antenna kiválasztása és elhelyezése jelentősen befolyásolhatja a vételi minőséget, különösen olyan területeken, ahol gyenge a jel vagy sok az interferencia.
Tuner (hangoló): a kívánt frekvencia kiválasztása
Az antenna által felfogott jelek között rengeteg különböző frekvenciájú rádióhullám található. A tuner, vagy hangoló áramkör feladata, hogy ezek közül kiválassza a hallgatni kívánt állomás frekvenciáját.
Ez egy rezonancia elvén működő áramkör, amely csak egy adott frekvencián vagy egy nagyon szűk frekvenciasávban mutat nagy érzékenységet. Amikor a rádiót egy adott állomásra hangoljuk, valójában a tuner rezonanciafrekvenciáját állítjuk be.
A tuner általában tekercsekből és kondenzátorokból áll, amelyek értékeinek változtatásával (pl. egy forgatógombbal) módosítható a rezonanciafrekvencia. A modern rádiókban gyakran digitális tunerek találhatók, amelyek mikroprocesszor vezérléssel, pontosan állítják be a frekvenciát.
A tuner minősége kritikus a szelektivitás szempontjából, azaz, hogy mennyire képes elválasztani a szomszédos állomásokat egymástól anélkül, hogy azok zavarnák egymást.
Erősítés: a gyenge jel felerősítése
A tuner által kiválasztott jel még mindig rendkívül gyenge, különösen, ha távoli adóról van szó. Ezért szükség van több fokozatú erősítésre, hogy a jel elég erős legyen a további feldolgozáshoz és a hangszóró meghajtásához.
A vevőben több erősítő fokozat is működik. Az első erősítő fokozat, az úgynevezett RF (rádiófrekvenciás) erősítő, közvetlenül a tuner után helyezkedik el, és a bejövő rádiófrekvenciás jelet erősíti.
Ezt követően a jel általában egy középfrekvenciás (IF) erősítőn keresztül halad, amely egy fix, alacsonyabb frekvenciára konvertált jelet erősít. Ez javítja a szelektivitást és az erősítés stabilitását.
Végül, a demodulált hangjelet egy audio erősítő erősíti fel, hogy képes legyen meghajtani a hangszórót. Az erősítők gondos tervezése elengedhetetlen a zajmentes és torzításmentes hangminőséghez.
Demoduláció: az információ kinyerése
A demodulátor a vevő talán legfontosabb része, hiszen ez végzi el a modulációval ellentétes műveletet: kivonja az információs jelet a vivőhullámból.
A demodulátor típusa attól függ, hogy milyen modulációs technikát használt az adó. AM adások esetén AM demodulátorra, FM adások esetén pedig FM demodulátorra van szükség.
Ez a folyamat lényegében “lecsupaszítja” a vivőhullámot, és csak az eredeti információs jelet hagyja meg. A demodulált jel ekkor már az eredeti hangot vagy adatot reprezentálja, bár még gyenge formában.
A demoduláció a rádióvevő varázslata, amely a láthatatlan hullámokból újra értelmes hangot vagy adatot teremt.
AM demoduláció
Az AM demoduláció viszonylag egyszerű. A leggyakoribb módszer az úgynevezett diódás detektor. Egy dióda egyirányúsítja a modulált vivőhullámot, levágva annak egyik felét.
Ezt követően egy egyszerű szűrő (kondenzátor) kisimítja a pulzáló jelet, és csak a vivőhullám amplitúdójának változásait, azaz az eredeti információs jelet hagyja meg.
Bár ez a módszer egyszerű, bizonyos mértékű torzítást okozhat, és érzékeny a zajokra. A modernebb AM vevők összetettebb áramköröket is alkalmazhatnak a jobb minőség érdekében.
Az AM demodulátorok a vivőhullám amplitúdójának változásait alakítják vissza feszültségváltozásokká, amelyek megfelelnek az eredeti hangjelnek.
FM demoduláció
Az FM demoduláció bonyolultabb, de cserébe jobb zajelnyomást biztosít. Az FM demodulátorok feladata, hogy a vivőhullám frekvenciaváltozásait feszültségváltozásokká alakítsák.
A leggyakoribb FM demodulátorok közé tartozik a diszkriminátor és az aránydetektor. Ezek az áramkörök a bejövő jel frekvenciájától függően eltérő kimeneti feszültséget produkálnak.
Minél inkább eltér a bejövő frekvencia a vivőhullám középfrekvenciájától, annál nagyobb lesz a kimeneti feszültség. Ez a feszültségváltozás az eredeti információs jelet képviseli.
Az FM demodulátorok gyakran tartalmaznak egy határoló (limiter) áramkört is, amely eltávolítja az amplitúdó ingadozásokat, tovább javítva a zajmentességet.
Audio erősítő és hangszóró
A demodulált információs jel, legyen az AM vagy FM, még mindig túl gyenge ahhoz, hogy közvetlenül meghajtson egy hangszórót. Ezért egy audio erősítőre van szükség.
Az audio erősítő felerősíti a demodulált hangjelet olyan szintre, hogy az képes legyen elegendő teljesítményt leadni a hangszórónak. A hangszóró feladata pedig az elektromos jelek visszaalakítása hallható hanggá.
A hangszóró egy elektromechanikus eszköz, amely az elektromos áram változásait membránrezgésekké alakítja, és ezek a rezgések hozzák létre a levegőben terjedő hanghullámokat.
A rádióvevő végső kimenete tehát az eredeti hang, amely a mikrofonba került, vagy az adat, amelyet az adó továbbított, most már hallható vagy feldolgozható formában.

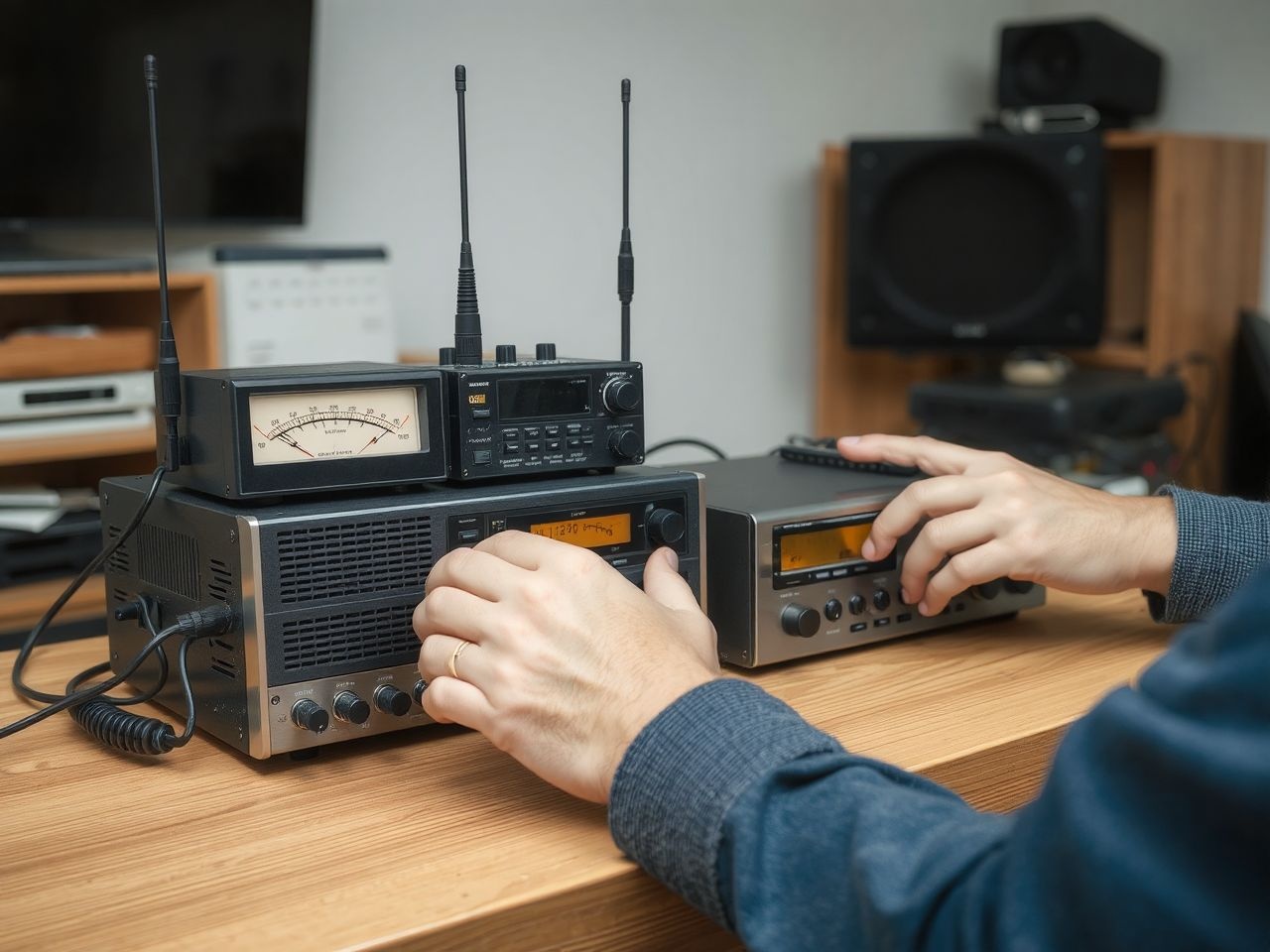

Kulcsfogalmak a rádiótechnikában
A rádióadó-vevő működésének teljes megértéséhez elengedhetetlen néhány alapvető fogalom tisztázása. Ezek a koncepciók segítenek megérteni, miért viselkednek bizonyos rádiórendszerek úgy, ahogy, és milyen korlátokkal kell számolni a tervezés során.
Ezen fogalmak ismerete nemcsak a rádióamatőröknek vagy a szakembereknek fontos, hanem mindenkinek, aki mélyebben bele szeretne látni a modern kommunikáció alapjaiba.
Nézzük meg részletesebben a frekvencia és hullámhossz, a sávszélesség, a jel-zaj arány és a rádióhullámok terjedésének alapvető elveit.
Frekvencia és hullámhossz
Ahogy már említettük, a frekvencia és a hullámhossz az elektromágneses hullámok két alapvető jellemzője. A frekvencia azt írja le, hányszor ismétlődik egy hullámcsúcs egy másodperc alatt, és Hertzben (Hz) mérjük.
A hullámhossz pedig két egymást követő hullámcsúcs közötti távolság, amelyet méterben (m) mérünk. A kettő fordítottan arányos egymással: minél nagyobb a frekvencia, annál rövidebb a hullámhossz.
A rádiókommunikációban a különböző frekvenciasávoknak eltérő terjedési tulajdonságaik vannak. Az alacsony frekvenciájú, hosszú hullámhosszú jelek (pl. AM rádió) nagyobb távolságokra jutnak el, és képesek akadályokat kerülni.
A magas frekvenciájú, rövid hullámhosszú jelek (pl. FM rádió, Wi-Fi) rövidebb távolságokra terjednek, de nagyobb sávszélességet és jobb hangminőséget biztosítanak.
Sávszélesség
A sávszélesség az a frekvenciatartomány, amelyet egy rádiójel elfoglal. Ezt Hertzben mérjük, és a vivőfrekvencia körüli felső és alsó frekvenciahatár közötti különbséget jelenti.
Minél több információt kell továbbítani (pl. kiváló minőségű zene vagy nagy sebességű adat), annál nagyobb sávszélességre van szükség. Az AM rádió viszonylag keskeny sávszélességet igényel, míg az FM rádió szélesebbet.
A sávszélesség korlátozott erőforrás, és a rádiófrekvenciás spektrumot szigorúan szabályozzák. Az optimális sávszélesség kiválasztása kompromisszumot jelent a hatékonyság, a minőség és a spektrum kihasználása között.
A digitális modulációs technikák célja gyakran az, hogy minél több adatot sűrítsenek bele egy adott sávszélességbe, ezzel optimalizálva a spektrum kihasználását.
Jel-zaj arány (SNR)
A jel-zaj arány (SNR – Signal-to-Noise Ratio) egy kritikus mérőszám, amely azt mutatja meg, hogy a hasznos rádiójel erőssége mennyire dominálja a környezeti zajt és az interferenciát.
Magas SNR érték azt jelenti, hogy a jel sokkal erősebb, mint a zaj, ami tiszta és érthető vételt eredményez. Alacsony SNR esetén a zaj elnyomja a jelet, és a vétel zajos, torzított vagy akár teljesen érthetetlen lesz.
A zaj forrása lehet természetes (pl. villámlás, kozmikus sugárzás) vagy mesterséges (pl. elektromos motorok, számítógépek, más rádióadók). A vevő tervezése során nagy hangsúlyt fektetnek a zaj minimalizálására és az SNR javítására.
Az FM rádió egyik nagy előnye éppen az, hogy jobb SNR-t biztosít, mint az AM, ami a frekvencia alapú moduláció zajelnyomó képességének köszönhető.
Rádióhullámok terjedése
A rádióhullámok terjedése, vagy propagációja, számos tényezőtől függ, beleértve a frekvenciát, a terepviszonyokat, az időjárást és a napsugárzást.
Három fő terjedési mód különböztethető meg: a földi hullám (ground wave), az égihullám (sky wave) és a közvetlen látótávolságú terjedés (line-of-sight).
A földi hullámok az alacsony frekvenciájú jelekre jellemzőek, és a földfelszín mentén terjednek, követve annak görbületét. Ez teszi lehetővé az AM rádióállomások vételét nagy távolságokra, különösen éjszaka.
Az égihullámok a magasabb frekvenciájú (rövidhullámú) jelekre jellemzőek, amelyek a Föld ionoszférájáról visszaverődve jutnak el nagy távolságokra. Ez az alapja a nemzetközi rövidhullámú adásoknak és az amatőr rádiózásnak.
A közvetlen látótávolságú terjedés a nagyon magas frekvenciájú (VHF, UHF) jelekre jellemző, amelyek egyenes vonalban terjednek, és akadályok, például dombok vagy épületek blokkolhatják őket. Ilyen módon terjed az FM rádió, a televízió és a mobiltelefon jele.
A rádióhullámok terjedésének megértése kulcsfontosságú a kommunikációs rendszerek tervezésében és optimalizálásában, hogy a jelek a kívánt helyre jussanak el, a lehető legjobb minőségben.
Rádiórendszerek és alkalmazásaik
A rádióadó-vevő technológia rendkívül sokoldalú, és számtalan területen alkalmazzák a mindennapjainkban. Az egyszerű műsorszóró rádiótól a komplex műholdas rendszerekig, a rádióhullámok mindenhol jelen vannak.
Ez a sokféleség a különböző frekvenciasávok, modulációs technikák és antenna típusok kombinációjából adódik, amelyek mind specifikus célokra optimalizáltak.
Nézzünk meg néhány példát a leggyakoribb rádiórendszerekre és azok alkalmazásaira, hogy jobban megértsük a technológia széles spektrumát.
Műsorszóró rádió (AM/FM)
A legelterjedtebb rádiórendszer a műsorszóró rádió, amelyet AM és FM sávokban egyaránt használnak. Célja a széles közönség tájékoztatása és szórakoztatása.
Az AM rádió az alacsonyabb frekvenciájú (hosszú- és középhullámú) sávokban működik, és a földi, valamint égihullámú terjedésnek köszönhetően nagy távolságokra jut el. Elsősorban beszélgetős műsorokhoz és hírekhez használják, bár a hangminősége korlátozott.
Az FM rádió a magasabb frekvenciájú (ultrarövidhullámú) sávokban működik, és kiváló hangminőséget biztosít a zajmentességnek köszönhetően. Elsősorban zenei műsorszórásra és helyi adásokra ideális, de hatótávolsága általában kisebb.
A műsorszóró rádió továbbra is népszerű médium marad, különösen autóban vagy olyan helyeken, ahol az internet-hozzáférés korlátozott.
Kétirányú rádiók (Walkie-talkie, CB rádió)
A kétirányú rádiók, mint például a walkie-talkie-k vagy a CB (Citizen Band) rádiók, lehetővé teszik a felhasználók számára, hogy egymással kommunikáljanak, általában egy korlátozott földrajzi területen belül.
Ezek a rendszerek általában szimplex üzemmódban működnek, ami azt jelenti, hogy egyszerre csak az egyik fél beszélhet, a másik hallgat. Amikor valaki beszél, az adója aktív, a vevője pedig kikapcsolt állapotban van, és fordítva.
A walkie-talkie-kat gyakran használják építkezéseken, rendezvényeken, biztonsági őrök, vagy túrázók. A CB rádiók a teherfuvarozók és hobbi felhasználók körében népszerűek, lehetővé téve a rövid távú kommunikációt.
Ezek a rendszerek egyszerűek, robusztusak és nem igényelnek mobilhálózati lefedettséget, ami kulcsfontosságú előnyük bizonyos helyzetekben.
Amatőr rádió (Ham radio)
Az amatőr rádiózás, vagy más néven ham radio, egy hobbi, amelynek során a lelkes rádióamatőrök saját adó-vevő berendezéseket építenek vagy vásárolnak, és engedéllyel kommunikálnak egymással a világ minden tájáról.
Az amatőr rádiózók kísérleteznek különböző modulációs technikákkal, antennákkal és terjedési módokkal, miközben fejlesztik technikai tudásukat és kommunikációs készségeiket.
Fontos szerepet játszanak a vészhelyzeti kommunikációban is, amikor a hagyományos hálózatok összeomlanak természeti katasztrófák vagy egyéb események során.
Az amatőr rádiózás egyedülálló lehetőséget biztosít a rádiótechnológia mélyebb megismerésére és a globális közösségi élményre.
Mobiltelefon kommunikáció
A mobiltelefon kommunikáció a rádióadó-vevő technológia egyik legfejlettebb és legelterjedtebb alkalmazása. Bár sokkal komplexebb rendszerről van szó, mint egy egyszerű rádió, az alapelvek ugyanazok.
Minden mobiltelefon egy mini rádióadó-vevő, amely rádióhullámokon keresztül kommunikál a cellaállomásokkal. A cellaállomások pedig továbbítják a hívásokat és adatokat a vezetékes hálózatok és más cellaállomások felé.
A mobilhálózatok duplex üzemmódban működnek, ami azt jelenti, hogy a telefon egyszerre tud adni és venni, lehetővé téve a kétirányú, valós idejű beszélgetést. Ezáltal sokkal rugalmasabb és hatékonyabb kommunikációt biztosít.
A modern mobiltelefonok rendkívül kifinomult modulációs technikákat (pl. 4G, 5G) és sávszélesség-kezelési eljárásokat alkalmaznak a nagy sebességű adatátvitel és a megbízható hangkommunikáció érdekében.
Műholdas kommunikáció
A műholdas kommunikáció a rádióadó-vevő technológia leggrandiózusabb alkalmazása, amely globális lefedettséget biztosít. A Föld körül keringő műholdak rádiórelé állomásként funkcionálnak, továbbítva a jeleket nagy távolságokra.
Az földi állomások adó-vevői jeleket küldenek a műholdak felé (uplink), amelyek felerősítik és egy másik frekvencián visszasugározzák azokat a Földre (downlink), egy másik földi állomás vagy egy felhasználó felé.
Ez a technológia teszi lehetővé a globális televíziós műsorszórást, az internet-hozzáférést távoli területeken, a GPS navigációt és a nemzetközi telefonhívásokat.
A műholdas kommunikáció rendkívül magas frekvenciákat és irányított antennákat használ a hatékony jelátvitel érdekében, minimalizálva az interferenciát és maximalizálva a sávszélességet.
Wi-Fi és Bluetooth
A Wi-Fi és a Bluetooth technológiák is rádióhullámokat használnak a vezeték nélküli adatkommunikációhoz, bár sokkal rövidebb távolságon, mint a hagyományos rádiók.
A Wi-Fi helyi hálózatokhoz (LAN) biztosít vezeték nélküli hozzáférést, lehetővé téve az eszközök számára, hogy internetezzenek vagy egymással kommunikáljanak a routeren keresztül. Magas frekvenciájú (2.4 GHz és 5 GHz) sávokat használ, ami gyors adatátvitelt tesz lehetővé rövid távolságokon.
A Bluetooth rövid hatótávolságú vezeték nélküli kapcsolatot biztosít eszközök között, például fejhallgatók, okosórák vagy billentyűzetek számára. Szintén a 2.4 GHz-es sávot használja, de sokkal alacsonyabb teljesítménnyel, mint a Wi-Fi.
Mindkét technológia rendkívül összetett digitális modulációs és protokollokat alkalmaz a megbízható és biztonságos adatátvitel érdekében, de az alapvető rádióadó-vevő elvek itt is érvényesülnek.
A rádiótechnológia kihívásai és jövője
A rádióadó-vevő technológia folyamatosan fejlődik, de számos kihívással is szembe kell néznie. Az egyre növekvő adatforgalom, a spektrum zsúfoltsága és a biztonsági aggályok mind olyan területek, ahol innovációra van szükség.
Ugyanakkor új technológiák, mint a digitális rádió vagy a szoftveresen definiált rádió (SDR), ígéretes megoldásokat kínálnak ezekre a kihívásokra, és formálják a rádiókommunikáció jövőjét.
A rádiótechnológia továbbra is alapvető fontosságú marad a modern társadalomban, és a fejlesztések célja a nagyobb hatékonyság, a jobb minőség és a megbízhatóbb kommunikáció elérése.
Interferencia és zaj
Az interferencia és a zaj a rádiókommunikáció örökös ellenségei. Az interferencia akkor lép fel, amikor két vagy több rádiójel zavarja egymást, rontva a vétel minőségét.
Ez származhat más rádióadóktól, elektromos berendezésektől, vagy akár természeti jelenségektől. A zaj pedig véletlenszerű elektromos jelek összessége, amelyek elfedhetik a hasznos jelet.
A mérnökök folyamatosan dolgoznak a zajszűrő technikák és az interferencia-elnyomó algoritmusok fejlesztésén, hogy javítsák a rádiórendszerek teljesítményét még zajos környezetben is.
A digitális modulációs technikák, a frekvenciaugrás és a hibajavító kódok mind hozzájárulnak a zaj és az interferencia hatásainak csökkentéséhez.
Biztonság
A rádiókommunikáció biztonsága egyre fontosabbá válik, különösen a digitális adatátvitel és a titkosított kommunikáció térnyerésével. A vezeték nélküli jelek elfoghatók, és az adatok potenciálisan illetéktelen kezekbe kerülhetnek.
Ezért a modern rádiórendszerek erős titkosítási és hitelesítési mechanizmusokat alkalmaznak, hogy megvédjék az adatokat a lehallgatástól és a manipulációtól.
A katonai, kormányzati és kritikus infrastruktúrákban használt rádiórendszerek különösen szigorú biztonsági előírásoknak kell, hogy megfeleljenek. A biztonság a rádiótechnológia jövőbeni fejlesztésének egyik kulcsfontosságú területe.
Digitális rádió (DAB, DRM)
A digitális rádiózás (pl. DAB – Digital Audio Broadcasting, DRM – Digital Radio Mondiale) a hagyományos analóg rádiózás modern utódja. A hangot és az adatot digitális formában továbbítja, ami számos előnnyel jár.
A digitális rádió jobb hangminőséget, nagyobb zajtűrést és több szolgáltatást (pl. szöveges információk, képek) kínál, mint az analóg megfelelője. Emellett hatékonyabban használja ki a frekvenciaspektrumot.
Bár a digitális rádió vételéhez speciális vevőkészülék szükséges, a technológia fokozatosan terjed, és várhatóan felváltja az analóg műsorszórást a jövőben.
A digitális rádiózás a rádiótechnológia fejlődésének egyértelmű irányát mutatja, ahogy a digitális technológiák egyre inkább áthatják mindennapi életünket.
Szoftveresen definiált rádió (SDR)
A szoftveresen definiált rádió (SDR) egy forradalmi koncepció, amelyben a rádióadó-vevő számos funkcióját – mint például a moduláció, demoduláció, szűrés – nem hardveres áramkörök, hanem szoftverek valósítják meg.
Ez hatalmas rugalmasságot biztosít, mivel egyetlen hardver platform képes különböző rádióprotokollokat és frekvenciasávokat kezelni, egyszerű szoftverfrissítéssel. Az SDR lehetővé teszi a rádióamatőrök és a szakemberek számára, hogy kísérletezzenek és új funkciókat valósítsanak meg.
Az SDR technológia már most is számos területen alkalmazzák, a mobiltelefonoktól a katonai kommunikációig, és várhatóan a jövő rádiórendszereinek alapja lesz.
