Hogyan működik a nyomásszabályzó szelep és hol használják a gyakorlatban – Tipikus alkalmazási területek

A modern ipar és a mindennapi élet számos területén elengedhetetlen a folyékony vagy gáznemű közegek nyomásának pontos és megbízható szabályozása. E nélkül a gépek, rendszerek nem működhetnének optimálisan, sőt, súlyos károk keletkezhetnének, vagy akár biztonsági kockázatok is felmerülhetnének. Ebben a komplex technológiai környezetben kap kiemelt szerepet a nyomásszabályzó szelep, egy olyan alapvető hidraulikus és pneumatikus eszköz, amely kulcsfontosságú a stabilitás és a hatékonyság fenntartásában.

A nyomásszabályzó szelep feladata, hogy egy adott rendszerben a bemeneti nyomástól függetlenül állandó kimeneti nyomást biztosítson, vagy éppen egy kritikus szint felett tartsa a nyomást. Ez a látszólag egyszerű funkció valójában rendkívül összetett mérnöki megoldásokat igényel, és a szelepek kialakítása, működési elve, valamint alkalmazási területei rendkívül sokrétűek. A megfelelő nyomásszabályozás nem csupán a berendezések élettartamát növeli, hanem hozzájárul az energiahatékonysághoz és a működési biztonsághoz is, legyen szó akár egy háztartási vízellátó rendszerről, akár egy nagyipari hidraulikus présről.

A nyomásszabályzó szelep alapvető funkciója és jelentősége

A nyomásszabályzó szelep elsődleges célja, hogy kontrollálja a folyadék vagy gáz áramlását egy rendszerben, a nyomás szintjét egy előre meghatározott tartományon belül tartva. Ez a szabályozás két fő formában valósulhat meg: a nyomás csökkentésével vagy a nyomás fenntartásával. A legtöbb esetben, amikor nyomásszabályzóról beszélünk, a nyomáscsökkentő szelep jut eszünkbe, amely a magasabb bemeneti nyomást alacsonyabb, stabilabb kimeneti nyomásra alakítja át. Ez kritikus, mivel számos berendezés és folyamat csak meghatározott nyomástartományban működik biztonságosan és hatékonyan.

A nyomás ingadozása súlyos következményekkel járhat. Túl magas nyomás esetén a csővezetékek, tömítések és a rendszer egyéb komponensei károsodhatnak, szivárgások keletkezhetnek, vagy akár robbanás is bekövetkezhet. Gondoljunk csak egy háztartási vízvezeték-rendszerre, ahol a túl nagy víznyomás tönkreteheti a csapokat, a bojlert vagy a mosógépet. Ugyanakkor, túl alacsony nyomás esetén a rendszer nem tudja ellátni a feladatát, a gépek nem működnek megfelelően, vagy a folyamatok leállnak. Például egy ipari pneumatikus rendszerben az elégtelen nyomás miatt a munkahengerek nem tudnak elegendő erőt kifejteni, ami termeléscsökkenéshez vagy minőségi problémákhoz vezet.

A nyomásszabályzó szelep tehát nem csupán egy egyszerű alkatrész, hanem a rendszer stabilitásának és megbízhatóságának alapköve. Segítségével optimalizálható az energiafelhasználás, csökkenthetők a karbantartási költségek és megelőzhetők a drága üzemzavarok. Az ipari rendszerekben, ahol a folyamatok precíziós szabályozása elengedhetetlen, a nyomásszabályzók nélkülözhetetlenek a termékminőség és a gyártási hatékonyság biztosításához. A biztonsági funkciója sem elhanyagolható, hiszen a túlnyomás elleni védelem számos esetben életet menthet és környezeti károkat előzhet meg.

A nyomásszabályzó szelep a modern ipar és a mindennapi élet számos területén elengedhetetlen, biztosítva a rendszerek stabilitását, hatékonyságát és biztonságát a nyomás pontos kontrollálásával.

A nyomásszabályzó szelep működési elve: A belső mechanizmusok feltárása

Ahhoz, hogy megértsük a nyomásszabályzó szelep sokrétű alkalmazási lehetőségeit, először alaposan meg kell ismerkednünk a működési elvével. Bár a szelepek kialakítása rendkívül változatos lehet, az alapvető mechanizmus, amely a nyomás szabályozását lehetővé teszi, hasonló elvekre épül.

A legtöbb nyomásszabályzó szelep egy kiegyensúlyozott erőhatás elvén működik. Két fő erő hat egymással szemben a szelep belsejében: az egyik a szabályozott közeg nyomása, a másik pedig egy mechanikus ellenállás, általában egy rugó ereje. Amikor a rendszer nyomása változik, ez az erőegyensúly felborul, és a szelep belső mechanizmusai (például egy membrán vagy egy dugattyú) elmozdulnak. Ez az elmozdulás befolyásolja a szelep nyitottságát, ezáltal szabályozva a közeg áramlását és visszaállítva a kívánt nyomásszintet.

Nézzük meg részletesebben a főbb komponenseket és azok interakcióját:

• Szeleptest: Ez az alkatrész tartalmazza a szelep összes belső elemét, és biztosítja a csatlakozást a rendszerhez. Általában fémből készül (sárgaréz, bronz, rozsdamentes acél), de speciális alkalmazásokhoz műanyag vagy kompozit anyagok is szóba jöhetnek.
• Membrán vagy dugattyú: Ez az érzékelő elem, amely közvetlenül érintkezik a szabályozott közeggel. A nyomás változására reagálva elmozdul, és átadja ezt az elmozdulást a vezérlőmechanizmusnak. A membránok nagyobb érzékenységet biztosítanak alacsonyabb nyomások esetén, míg a dugattyúk robusztusabbak és magasabb nyomásokon is megbízhatóan működnek.
• Rugó: Ez biztosítja az ellenkező irányú erőt, amely kiegyensúlyozza a közeg nyomását. A rugó feszességének beállításával lehet meghatározni a kívánt kimeneti nyomást. A rugóerő megnövelésével a kimeneti nyomás is nő, csökkentésével pedig csökken.
• Szeleptányér és szelepülés: Ezek az alkatrészek szabályozzák a közeg áramlását. A szeleptányér mozogva nyitja vagy zárja el az áramlási utat a szelepüléshez képest.
• Beállító csavar: Ezzel a csavarral lehet manuálisan beállítani a rugó feszességét, ezáltal a szelep által szabályozott kimeneti nyomást.

A működés során, ha a kimeneti nyomás a beállított érték alá esik, a rugó ereje dominál, és a membrán/dugattyú elmozdul, kinyitva a szelepet. Ezáltal több közeg áramlik át, és a kimeneti nyomás emelkedni kezd. Amikor a kimeneti nyomás eléri a beállított értéket, a közeg nyomása kiegyenlíti a rugó erejét, és a szelep részlegesen vagy teljesen záródik, fenntartva az állandó nyomást. Ha a kimeneti nyomás a beállított érték fölé emelkedik, a közeg nyomása dominál, a szelep tovább záródik, csökkentve az áramlást, amíg a nyomás vissza nem áll a kívánt szintre.

Direkt működésű és pilot vezérlésű szelepek

A nyomásszabályzó szelepek két fő kategóriába sorolhatók működési elvük szerint:

1. Direkt működésű szelepek: Ezek a legegyszerűbb típusok, ahol a szabályozott nyomás közvetlenül hat a membránra vagy dugattyúra, amely közvetlenül mozgatja a szeleptányért. Előnyük az egyszerűség és a gyors reagálás, de nagyobb nyomások és áramlási sebességek esetén kevésbé pontosak lehetnek, és nagyobb rugóerőre van szükségük.
2. Pilot vezérlésű (indirekt működésű) szelepek: Ezek a szelepek egy kisebb, beépített “pilot” szelepet használnak a fő szelep vezérlésére. A pilot szelep érzékeli a kimeneti nyomást, és ennek megfelelően vezérli a fő szelep nyitását vagy zárását. Ez a megoldás nagyobb pontosságot, stabilitást és szabályozhatóságot biztosít nagyobb áramlási sebességeknél és magasabb nyomásoknál, mivel a fő szelep mozgatásához szükséges erő nem közvetlenül a szabályozott közeg nyomásából származik, hanem egy kisebb, vezérelt áramból.

A pilot vezérlésű szelepek bonyolultabbak, de szélesebb körben alkalmazhatók az ipari rendszerekben, ahol a precíz szabályozás kritikus. A direkt működésű szelepek inkább egyszerűbb, kisebb teljesítményű alkalmazásokhoz ideálisak, például háztartási víznyomás-szabályozáshoz.

A nyomásszabályzó szelepek főbb típusai és jellemzőik

A nyomásszabályzó szelep kifejezés egy gyűjtőfogalom, amely többféle specifikus szeleptípust foglal magában, mindegyik sajátos működési elvvel és alkalmazási területtel. A leggyakoribb megkülönböztetés a nyomáscsökkentő és a nyomástartó szelepek között van.

Nyomáscsökkentő szelepek (PRV – Pressure Reducing Valve)

A nyomáscsökkentő szelep a legelterjedtebb típus, amelynek célja, hogy a bemeneti oldalon lévő magasabb, ingadozó nyomást egy alacsonyabb, stabil kimeneti nyomásra alakítsa. Ez a szelep “nyit” vagy “zár” az áramlás útjában, szabályozva a közeg átjutását, hogy a kimeneti oldalon a beállított nyomás ne emelkedjen túl magasra. Ha a kimeneti nyomás a beállított érték alá esik, a szelep jobban kinyit, ha fölé emelkedik, akkor jobban zár. A legtöbb esetben a szelep normálisan nyitott állapotban van, és a kimeneti nyomás emelkedésével záródik.

Főbb jellemzői:

• Kimeneti nyomás stabilitása: A legfontosabb funkciója a kimeneti nyomás állandó szinten tartása, függetlenül a bemeneti nyomás ingadozásaitól vagy az áramlási sebesség változásaitól.
• Állítható beállítás: A legtöbb PRV lehetővé teszi a kimeneti nyomás manuális beállítását egy rugó feszességének módosításával.
• Alkalmazások: Széles körben használják vízellátó rendszerekben, fűtési rendszerekben, pneumatikus és hidraulikus rendszerekben, valamint gázellátásban.

Nyomástartó szelepek (BPV – Back Pressure Valve vagy Pressure Sustaining Valve)

A nyomástartó szelep, más néven visszanyomás-szabályzó szelep, éppen ellentétesen működik, mint a nyomáscsökkentő szelep. Ennek célja, hogy a bemeneti oldalon (a szelep előtt) egy minimális nyomást fenntartson, és csak akkor engedi át a közeget, ha a bemeneti nyomás eléri vagy meghaladja a beállított értéket. Ez a szelep normálisan zárt állapotban van, és csak akkor nyit ki, ha a bemeneti nyomás elér egy bizonyos szintet.

Főbb jellemzői:

• Bemeneti nyomás fenntartása: Biztosítja, hogy a szelep előtti rendszerben a nyomás ne essen egy kritikus szint alá.
• Folyamatstabilitás: Különösen fontos olyan folyamatoknál, ahol a szivattyúk optimális működéséhez vagy a keverési arányok pontosságához állandó bemeneti nyomás szükséges.
• Alkalmazások: Gyakran használják szivattyúk védelmére, szűrőrendszerekben, adagolórendszerekben, valamint olyan vegyipari és gyógyszeripari folyamatokban, ahol a folyamatos és stabil nyomás elengedhetetlen.

Egyéb kapcsolódó szeleptípusok

Fontos megkülönböztetni a nyomásszabályzó szelepeket más, hasonló funkciójú, de eltérő működésű szelepektől:

• Biztonsági szelepek (Safety Relief Valves): Ezek a szelepek egy előre beállított, kritikus nyomásszint elérésekor hirtelen és teljesen kinyitnak, hogy a túlnyomást gyorsan és nagy mennyiségben levezessék, ezzel megakadályozva a rendszer károsodását vagy robbanását. Nem szabályoznak, hanem védelmet nyújtanak.
• Visszacsapó szelepek (Check Valves): Ezek a szelepek csak egy irányba engedik át a közeg áramlását, megakadályozva a visszaáramlást. Nincs nyomásszabályozó funkciójuk.

Az alábbi táblázat összefoglalja a főbb különbségeket:

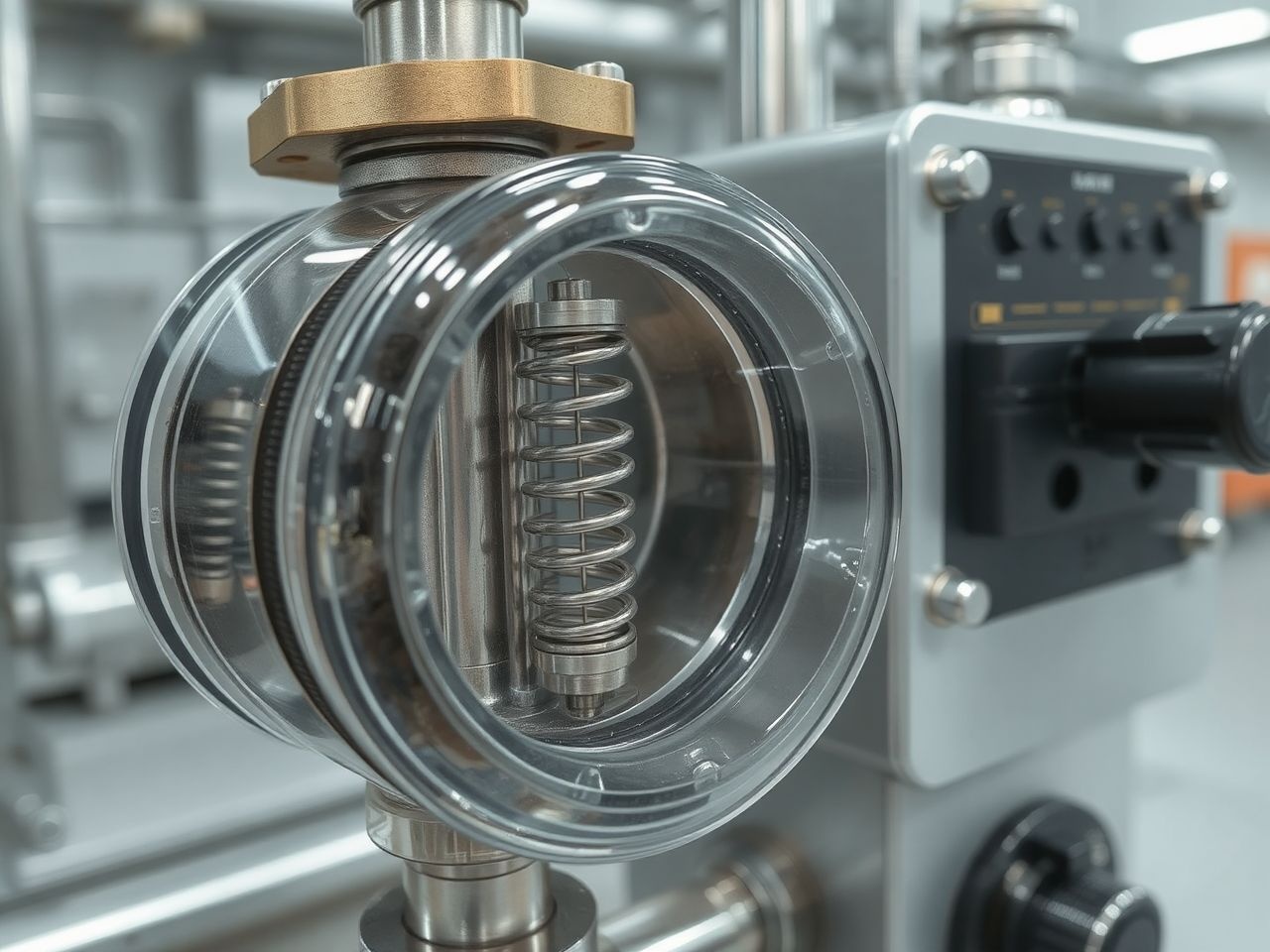

A nyomásszabályzás kulcselemei: Membránok, rugók és vezérlőrendszerek

A nyomásszabályzó szelep hatékony működésének titka a precízen megtervezett és összehangolt belső alkatrészekben rejlik. A membránok, rugók és a vezérlőrendszerek mindegyike kulcsszerepet játszik abban, hogy a szelep pontosan és megbízhatóan végezze a feladatát. Az anyagválasztás és a konstrukció minősége közvetlenül befolyásolja a szelep élettartamát, pontosságát és a különböző közegekkel szembeni ellenállását.

Membránok és dugattyúk: Az érzékelés szíve

A membrán vagy dugattyú az a fő elem, amely érzékeli a nyomásváltozásokat. Ezek az alkatrészek a szelep vezérlőkamrájában helyezkednek el, és közvetlenül reagálnak a szabályozott közeg nyomására. Az elmozdulásuk mozgatja a szeleptányért, ezáltal szabályozva az áramlást.

• Membránok: Általában rugalmas anyagból, például gumiból, teflonból (PTFE) vagy speciális kompozitokból készülnek. Előnyük a nagy érzékenység és a súrlódásmentes mozgás, ami különösen előnyös alacsony nyomású rendszerekben és precíziós szabályozást igénylő alkalmazásokban. A membránok felülete nagyobb, így kisebb nyomásváltozásokra is képesek reagálni. Hátrányuk, hogy érzékenyebbek a mechanikai sérülésekre és a magas nyomásra.
• Dugattyúk: Fémből készülnek, és általában O-gyűrűkkel vagy más tömítésekkel biztosítják a szivárgásmentességet. Robusztusabbak és ellenállóbbak a magas nyomással és hőmérséklettel szemben. Előnyük a hosszú élettartam és a stabilitás nagy terhelés alatt is. Hátrányuk lehet a súrlódás, ami csökkentheti az érzékenységet, és kopáshoz vezethet.

Az anyagválasztás kulcsfontosságú. A közeg típusa (víz, gáz, olaj, savak, lúgok), hőmérséklete és tisztasága mind befolyásolja, hogy milyen membrán- vagy dugattyúanyagot kell választani a korrózióállóság, a kémiai ellenállás és a mechanikai szilárdság biztosítása érdekében.

Rugók: Az erőegyensúly fenntartói

A rugók biztosítják azt az ellenkező irányú erőt, amely kiegyenlíti a közeg nyomását, és meghatározza a beállított kimeneti vagy bemeneti nyomásszintet. A rugó jellemzői, mint például a rugóállandó, az anyagminőség és a méret, alapvetően befolyásolják a szelep működését.

• Anyagválasztás: A rugók általában rugóacélból készülnek, de korrózióálló alkalmazásokhoz rozsdamentes acél vagy speciális ötvözetek is használhatók.
• Feszesség beállítása: A rugó feszességét egy állítócsavarral lehet módosítani. Ennek elforgatásával a rugó előfeszítése változik, ami közvetlenül befolyásolja a szelep által fenntartott nyomásszintet.
• Lineáris vagy progresszív rugók: A rugók lehetnek lineárisak (ahol az erő egyenesen arányos az elmozdulással) vagy progresszívek (ahol az erő aránya az elmozdulással változik), attól függően, hogy milyen szabályozási karakterisztikára van szükség.

Vezérlőrendszerek: A precíziós szabályozás alapjai

Ahogy korábban említettük, a vezérlőrendszerek alapján megkülönböztetünk direkt és pilot vezérlésű szelepeket. A pilot vezérlésű szelepek esetében a vezérlőrendszer maga is egy kisebb nyomásszabályzó szelep, amely a fő szelep működését irányítja.

• Pilot szelep: Ez a kis szelep érzékeli a kimeneti nyomást, és ennek megfelelően vezérli a vezérlőnyomást, amely a fő szelep membránjára vagy dugattyújára hat. Ez a megoldás lehetővé teszi, hogy a fő szelep nagyobb áramlási sebességeket és nyomásokat kezeljen, miközben rendkívül pontos és stabil szabályozást biztosít. A pilot szelep általában a fő szelep testébe van integrálva.
• Külső vezérlőnyomás: Egyes komplex rendszerekben a pilot szelepet külső forrásból származó vezérlőnyomással is lehet táplálni, ami további rugalmasságot biztosít a szabályozásban.
• Elektromos vezérlés: A modern nyomásszabályzó szelepek egyre gyakrabban tartalmaznak elektromos vagy elektronikus vezérlőegységeket. Ezek lehetővé teszik a nyomás távoli beállítását, a visszajelzést a rendszer állapotáról, és az integrációt automatizált vezérlőrendszerekbe (PLC, DCS). Az arányos szelepek például elektromos jelek alapján képesek folyamatosan változtatni a kimeneti nyomást.

Ezen kulcselemek összehangolt működése teszi lehetővé, hogy a nyomásszabályzó szelep a legkülönfélébb ipari és háztartási környezetben is megbízhatóan és pontosan végezze a nyomás szabályozását.

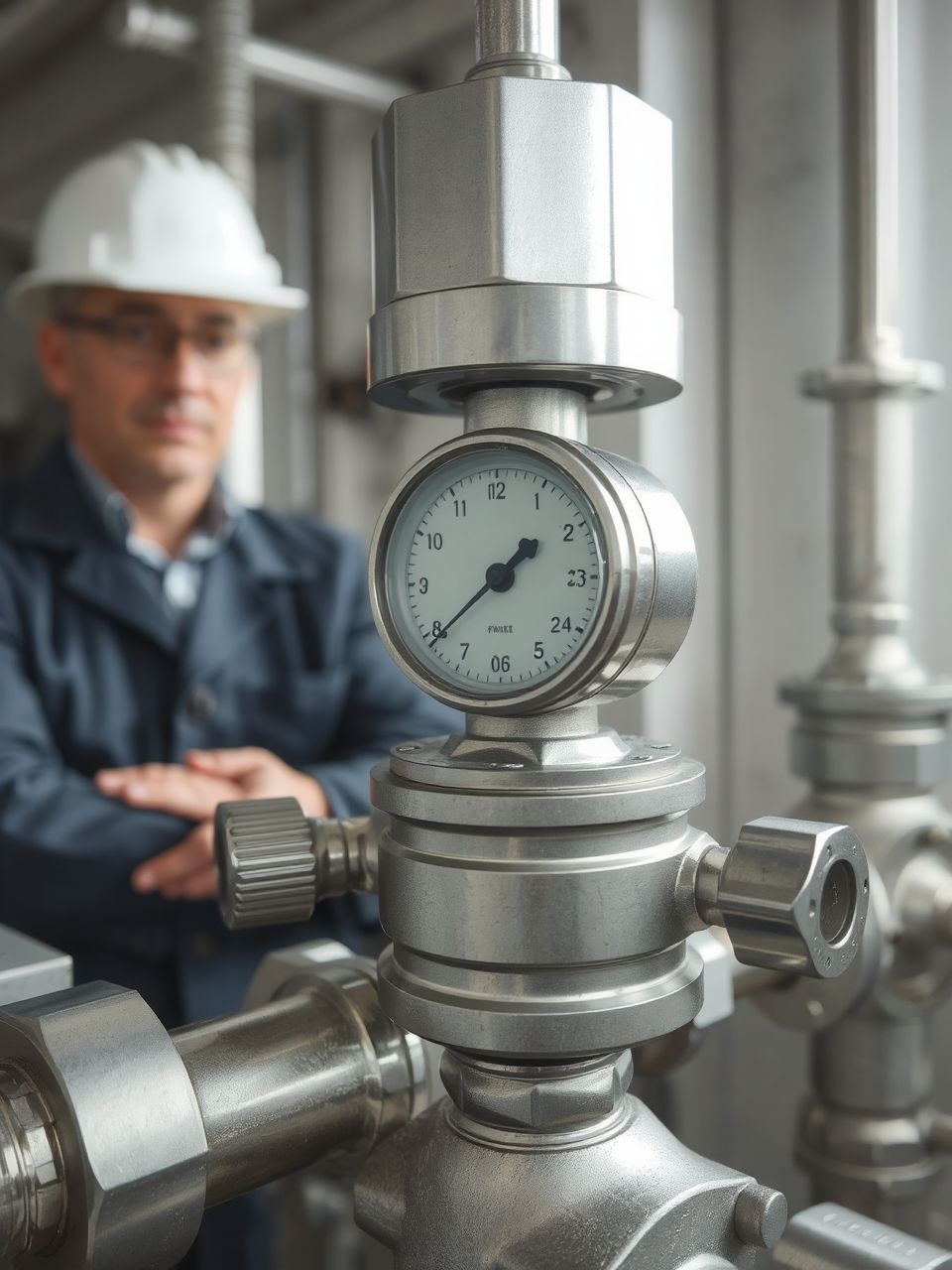

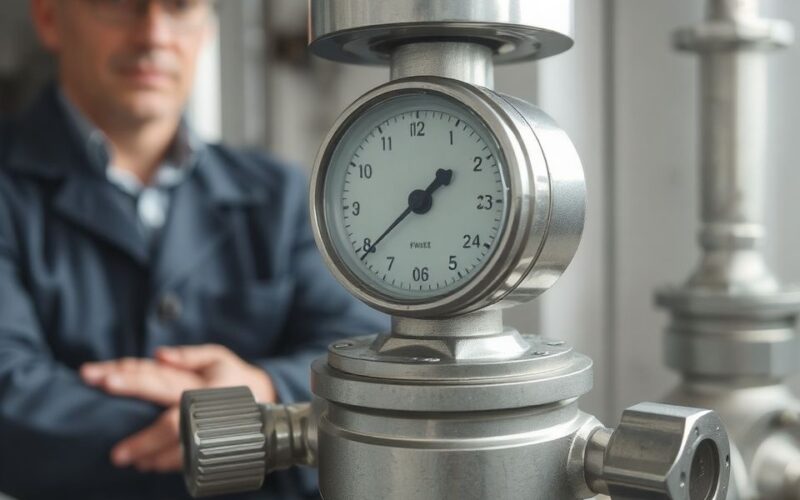

Tipikus alkalmazási területek az iparban és a háztartásokban

A nyomásszabályzó szelep sokoldalúsága és alapvető fontossága miatt a legkülönfélébb iparágakban és mindennapi környezetben is megtalálható. Funkciója, hogy stabilizálja és optimalizálja a nyomásviszonyokat, rendkívül széles körű alkalmazásokat tesz lehetővé.

Vízellátó rendszerek

Talán az egyik leggyakoribb alkalmazási terület a vízellátás. A települési vízhálózatokban gyakran magas a nyomás, hogy biztosítsák a megfelelő vízellátást a magasabban fekvő területeken is. Azonban a háztartásokban és az épületekben a túl nagy nyomás károsíthatja a csővezetékeket, a szerelvényeket és a háztartási gépeket (mosógép, mosogatógép, bojler).

• Háztartási víznyomás-szabályozás: A legtöbb családi házban és lakásban beépítenek egy nyomáscsökkentő szelepet a fő vízellátási pont után, hogy a bemeneti nyomást (ami akár 6-10 bar is lehet) egy biztonságos és stabil 3-4 bar értékre csökkentsék. Ez nemcsak a berendezéseket védi, hanem csökkenti a vízfogyasztást és a zajszintet is.
• Ipari vízellátás: Nagyobb épületekben, ipari létesítményekben és öntözőrendszerekben is elengedhetetlen a nyomásszabályozás. Itt a szelepek nagyobb átmérőjűek és robusztusabbak, gyakran pilot vezérlésűek a pontosság és a kapacitás növelése érdekében.
• Tűzoltó rendszerek: A tűzoltó hálózatokban a nyomásszabályzó szelepek biztosítják, hogy a tűzcsapoknál és a sprinkler rendszerekben mindig megfelelő, de nem túl magas nyomás álljon rendelkezésre a hatékony oltás és a rendszer integritásának fenntartása érdekében.

Fűtési és hűtési rendszerek

A fűtési és hűtési rendszerekben is kulcsfontosságú a nyomás kontrollálása, különösen a zárt rendszerekben, ahol a hőmérséklet-változások jelentős nyomásingadozást okozhatnak.

• Kazánok és hőcserélők: A nyomástartó szelepek biztosítják, hogy a fűtési rendszerekben a kazánok és a hőcserélők mindig elegendő nyomás alatt legyenek, elkerülve a kavitációt és a hatékonyság csökkenését. A nyomáscsökkentő szelepek pedig a feltöltő vizet a megfelelő nyomáson adagolják.
• Hűtőközeg-rendszerek: A hűtőköri rendszerekben, például légkondicionáló berendezésekben vagy ipari hűtőgépekben, a nyomásszabályzók segítenek a hűtőközeg áramlásának optimalizálásában és a rendszer stabilitásának fenntartásában.

Gázellátás és pneumatika

A gázok nyomásának szabályozása rendkívül kritikus mind a biztonság, mind a hatékonyság szempontjából.

• Földgáz és PB-gáz rendszerek: A háztartási és ipari gázellátásban a nyomáscsökkentő szelepek elengedhetetlenek a magas nyomású elosztóhálózatból érkező gáz nyomásának biztonságos, alacsonyabb szintre történő redukálásához, mielőtt az a fogyasztói berendezésekhez (tűzhely, kazán) eljutna.
• Sűrített levegős rendszerek: Az ipari üzemekben a sűrített levegő számos eszközt (pneumatikus munkahengereket, szerszámokat) hajt meg. Itt a nyomáscsökkentő szelepek biztosítják, hogy minden végfelhasználó a számára optimális és stabil nyomású levegőt kapja, elkerülve a túlnyomást, ami energiapazarláshoz és a berendezések károsodásához vezetne.
• Ipari gázok: Hegesztőberendezésekben, laboratóriumokban és speciális gázelosztó rendszerekben a precíziós nyomásszabályzó szelepek gondoskodnak a tiszta ipari gázok (oxigén, nitrogén, argon, szén-dioxid) pontos nyomásának beállításáról.

Hidraulikus rendszerek

A hidraulikus rendszerekben az olaj nyomásának szabályozása alapvető a gépek mozgásának és erejének pontos vezérléséhez.

• Gépek és emelőberendezések: Kotrógépek, daruk, targoncák és ipari prések hidraulikus rendszereiben a nyomásszabályzó szelepek beállítják a munkahengerekhez jutó olaj nyomását, ezáltal szabályozva a kifejtett erőt és a mozgás sebességét.
• Szerszámgépek: CNC gépekben és más precíziós szerszámgépekben a hidraulikus rendszerek nyomásszabályozása biztosítja a pontos megmunkálást és a szerszámok védelmét.
• Szivattyúk védelme: A nyomástartó szelepek védik a hidraulikus szivattyúkat a túlterheléstől azáltal, hogy fenntartanak egy minimális nyomást a szivattyú szívóoldalán, vagy megakadályozzák a nyomás hirtelen esését a rendszerben.

Vegyipari és gyógyszeripari alkalmazások

Ezekben az iparágakban a folyamatok rendkívül érzékenyek a nyomásváltozásokra, és a higiéniai, valamint a korrózióállósági követelmények is kiemelkedőek.

• Precíz adagolás és keverés: A nyomástartó szelepek biztosítják, hogy a reaktorokba adagolt folyadékok vagy gázok állandó nyomáson érkezzenek, ami kritikus a pontos keverési arányok és a kémiai reakciók stabilitása szempontjából.
• Korrózióálló anyagok: Speciális, korrózióálló anyagokból (pl. PTFE, Hastelloy) készült szelepeket alkalmaznak agresszív közegek kezelésére.
• Steril környezet: A gyógyszeriparban a szelepeknek sterilizálhatónak és könnyen tisztíthatónak kell lenniük.

Élelmiszeripar

Az élelmiszeriparban hasonlóan szigorú higiéniai előírások vonatkoznak a berendezésekre.

• Folyadékok áramlásának szabályozása: Tejek, italok, szószok és más élelmiszeripari termékek feldolgozásánál a nyomásszabályzók biztosítják az egyenletes áramlást és a megfelelő nyomásviszonyokat a pasztőrözés, palackozás és más folyamatok során.
• CIP (Clean-in-Place) rendszerek: A tisztítórendszerekben a megfelelő nyomás létfontosságú a csövek és berendezések hatékony tisztításához.

Mezőgazdaság

A modern mezőgazdaságban is egyre nagyobb szerepet kap a precíziós technológia.

• Öntözőrendszerek: A csepegtető öntözőrendszerekben és a permetező rendszerekben a nyomáscsökkentő szelepek biztosítják, hogy a víz egyenletes nyomással jusson el az összes szórófejhez vagy csepegtetőhöz, optimalizálva a vízfogyasztást és a növények vízellátását.
• Műtrágya adagolás: A folyékony műtrágyák adagolásánál is fontos a stabil nyomás a pontos dózisok biztosításához.

Ez a sokrétű felhasználási kör jól mutatja, hogy a nyomásszabályzó szelep milyen alapvető és nélkülözhetetlen eleme a modern technológiai rendszereknek, biztosítva a hatékonyságot, a biztonságot és a megbízhatóságot a legkülönfélébb környezetekben.

A nyomásszabályzó szelep kiválasztásának szempontjai

A megfelelő nyomásszabályzó szelep kiválasztása kulcsfontosságú a rendszer optimális működéséhez és hosszú élettartamához. Számos tényezőt kell figyelembe venni, amelyek befolyásolják a szelep típusát, anyagát, méretét és vezérlési módját. Egy rosszul megválasztott szelep nemcsak hatástalan lehet, hanem károsíthatja a rendszert, növelheti az energiafogyasztást és biztonsági kockázatokat is rejthet.

Közeg típusa

Az első és legfontosabb szempont a szabályozandó közeg típusa. Ez alapvetően befolyásolja a szelep anyagválasztását és a tömítések típusát.

• Folyadékok (víz, olaj, glikol, vegyi anyagok): Fontos figyelembe venni a folyadék viszkozitását, hőmérsékletét, kémiai agresszivitását és tisztaságát. A vízhez általában sárgaréz vagy bronz szelepek elegendőek, míg agresszív vegyi anyagokhoz rozsdamentes acél, PTFE vagy speciális ötvözetek szükségesek.
• Gázok (levegő, földgáz, propán, ipari gázok): A gázok szelepeinek kialakítása eltérhet a folyadékokétól, különösen a tömítések és az áramlási útvonalak tekintetében. A gázok tisztasága is fontos, mivel a szennyeződések eltömíthetik a szelepet.
• Gőz: Magas hőmérséklet és nyomás jellemzi, ami speciális anyagokat (pl. öntöttvas, acél) és tömítéseket igényel.

Nyomástartomány (bemeneti és kimeneti nyomás)

A szelepnek képesnek kell lennie kezelni a rendszerben előforduló minimális és maximális bemeneti nyomást, valamint biztosítania kell a kívánt kimeneti nyomást a beállított tartományon belül.

• Maximális bemeneti nyomás: A szelepnek el kell bírnia a rendszerben előforduló legmagasabb nyomást anélkül, hogy károsodna.
• Kimeneti nyomás beállítási tartománya: A szelepnek képesnek kell lennie a kívánt kimeneti nyomás beállítására és fenntartására. Fontos, hogy a beállítani kívánt nyomás a szelep működési tartományán belül legyen.
• Nyomásesés: A szelep működése során mindig fellép egy bizonyos nyomásesés. Ezt figyelembe kell venni a rendszertervezéskor.

Áramlási sebesség (debítus)

Az áramlási sebesség, vagyis a szelep által átengedett közeg mennyisége időegység alatt, kritikus paraméter.

• Kvs érték: Ez a szelep áteresztőképességét jellemző érték, amely megadja, hogy hány m³/h víz áramlik át a teljesen nyitott szelepen 1 bar nyomáskülönbség esetén. A megfelelő Kvs érték kiválasztása elengedhetetlen a rendszer optimális működéséhez.
• Csőméret: A szelep csatlakozási méretének meg kell egyeznie a rendszer csőméretével, vagy adapterekkel kell megoldani az illesztést.

Hőmérséklet

A közeg és a környezet hőmérséklete befolyásolja a szelep anyagválasztását, különösen a tömítések és a membrán anyagát. A magas hőmérséklet csökkentheti bizonyos anyagok élettartamát és teljesítményét.

Anyagválasztás

A szeleptest, a belső alkatrészek és a tömítések anyaga rendkívül fontos.

• Szeleptest: Sárgaréz, bronz, öntöttvas, acél, rozsdamentes acél, PVC, PP.
• Tömítések és membránok: NBR, EPDM, Viton, PTFE.
• A választás a közeg kémiai tulajdonságaitól, hőmérsékletétől és a rendszer nyomásától függ.

Csatlakozási mód

A szelep csatlakozása illeszkedjen a rendszerhez.

• Menetes csatlakozás: Gyakori kisebb méreteknél (pl. háztartási alkalmazások).
• Karimás csatlakozás: Nagyobb méreteknél és ipari rendszerekben.
• Hegeszthető csatlakozás: Speciális ipari alkalmazásokhoz.

Pontosság és stabilitás

A rendszer igényeitől függően eltérő pontosságú szelepekre lehet szükség.

• Direkt működésű: Egyszerűbb, gyorsabb reagálás, de kevésbé pontos.
• Pilot vezérlésű: Nagyobb pontosság és stabilitás, különösen nagyobb áramlási sebességeknél és nyomásoknál.
• Arányos szelepek: Elektronikusan vezérelhető, rendkívül pontos és dinamikus szabályozást biztosítanak.

Karbantartási igény és élettartam

Egyes szelepek könnyebben karbantarthatók, míg mások “beépített és elfelejtett” megoldások. Fontos figyelembe venni a várható élettartamot és az alkatrész-ellátottságot.

A nyomásszabályzó szelep kiválasztásakor célszerű szakember segítségét kérni, hogy a rendszer specifikus igényeinek megfelelő, optimális megoldás kerüljön kiválasztásra. A gyártók általában részletes műszaki adatlapokat és kiválasztási segédleteket biztosítanak, amelyek nagyban megkönnyítik a döntést.

Telepítés, karbantartás és hibaelhárítás: A hosszú élettartam titkai

A nyomásszabályzó szelep hosszú és megbízható működésének alapja a helyes telepítés, a rendszeres karbantartás és a gyors, hatékony hibaelhárítás. Még a legkiválóbb minőségű szelep is meghibásodhat, ha nem a megfelelő módon kezelik.

Helyes telepítési gyakorlatok

A telepítés során több fontos szempontra is oda kell figyelni:

• Irány: A szelepeken általában nyíl jelzi az áramlás irányát. Fontos, hogy a szelep a megfelelő irányba legyen beépítve, különben nem fog megfelelően működni, vagy akár károsodhat is.
• Helyzet: A legtöbb nyomásszabályzó szelep bármilyen helyzetben beépíthető, de a gyártó ajánlásait mindig érdemes figyelembe venni. Egyes szelepek érzékenyebbek lehetnek a gravitációra vagy a vibrációra.
• Előtte és utána lévő szakaszok: A szelep előtt és után megfelelő hosszúságú egyenes csőszakaszt kell biztosítani, hogy az áramlás turbulenciamentes legyen, és a nyomásmérés pontos maradjon. Ez különösen fontos a pontos szabályozás szempontjából.
• Szűrő beépítése: A szelep elé szűrőt kell beépíteni, különösen, ha a közeg szennyeződéseket tartalmaz. Ez megakadályozza, hogy a szennyeződések bekerüljenek a szelepbe, eltömítsék azt vagy károsítsák a belső alkatrészeket (pl. szelepülék, membrán).
• Elzáró szelepek: A szelep mindkét oldalára elzáró szelepeket kell beépíteni, hogy a karbantartás vagy csere során a rendszer többi részét ne kelljen leállítani.
• Nyomásmérő órák: A bemeneti és kimeneti oldalra is javasolt nyomásmérő órákat telepíteni, hogy a szelep működése és a nyomásviszonyok ellenőrizhetők legyenek.
• Vibráció és hőmérséklet: Kerülni kell a túlzott vibrációt és a szélsőséges hőmérsékleteket, amelyek károsíthatják a szelepet.

Rendszeres karbantartás

A rendszeres karbantartás meghosszabbítja a szelep élettartamát és biztosítja a megbízható működést.

• Tisztítás: Rendszeresen ellenőrizni és tisztítani kell a szűrőket, hogy elkerüljük az eltömődést.
• Ellenőrzés: Szemrevételezéssel ellenőrizni kell a szelepet szivárgások, korrózió vagy mechanikai sérülések szempontjából.
• Tömítések és membránok cseréje: Ezek az alkatrészek idővel elhasználódhatnak. A gyártó előírásai szerint (általában néhány évente) cserélni kell őket, különösen, ha a szelep nem tartja a nyomást, vagy szivárog.
• Rugó ellenőrzése: A rugó fáradása is okozhat problémákat. Ha a szelep nem reagál megfelelően a nyomásváltozásokra, a rugó cseréje szükséges lehet.
• Funkciópróba: Időszakosan ellenőrizni kell a szelep működését, hogy a beállított nyomást pontosan tartja-e.

Gyakori hibajelenségek és hibaelhárítás

A nyomásszabályzó szelepek a következő hibajelenségeket mutathatják:

1. A kimeneti nyomás túl magas vagy ingadozó:
   • Okok: Elhasználódott vagy szennyezett szelepülés, hibás membrán/dugattyú, beragadt szelep, eltömődött vezérlővezeték (pilot szelepeknél), túl nagy áramlási sebesség, rosszul beállított rugó.
   • Megoldás: Tisztítás, alkatrészek cseréje, beállítás ellenőrzése, áramlási sebesség csökkentése.
2. A kimeneti nyomás túl alacsony:
   • Okok: Eltömődött szűrő, túl alacsony bemeneti nyomás, hibás membrán/dugattyú, túl gyenge rugó, túl nagy áramlási sebesség.
   • Megoldás: Szűrő tisztítása/cseréje, bemeneti nyomás ellenőrzése, alkatrészek cseréje, rugó feszességének növelése.
3. Szivárgás a szelepből:
   • Okok: Sérült tömítések, repedt szeleptest, laza csatlakozások.
   • Megoldás: Tömítések cseréje, csatlakozások meghúzása, szeleptest cseréje (ha repedt).
4. Zaj a szelepben (pl. zúgás, sziszegés):
   • Okok: Túlzott áramlási sebesség, kavitáció, turbulencia, hibás alkatrészek, rezonancia.
   • Megoldás: Áramlási sebesség csökkentése, szelep méretének ellenőrzése, rendszertervezés felülvizsgálata, alkatrészek cseréje.

A hibaelhárítás során mindig kövessük a gyártó utasításait, és biztonsági okokból mindig zárjuk el a közeg áramlását, és tehermentesítsük a rendszert, mielőtt bármilyen karbantartási vagy javítási munkát végeznénk.

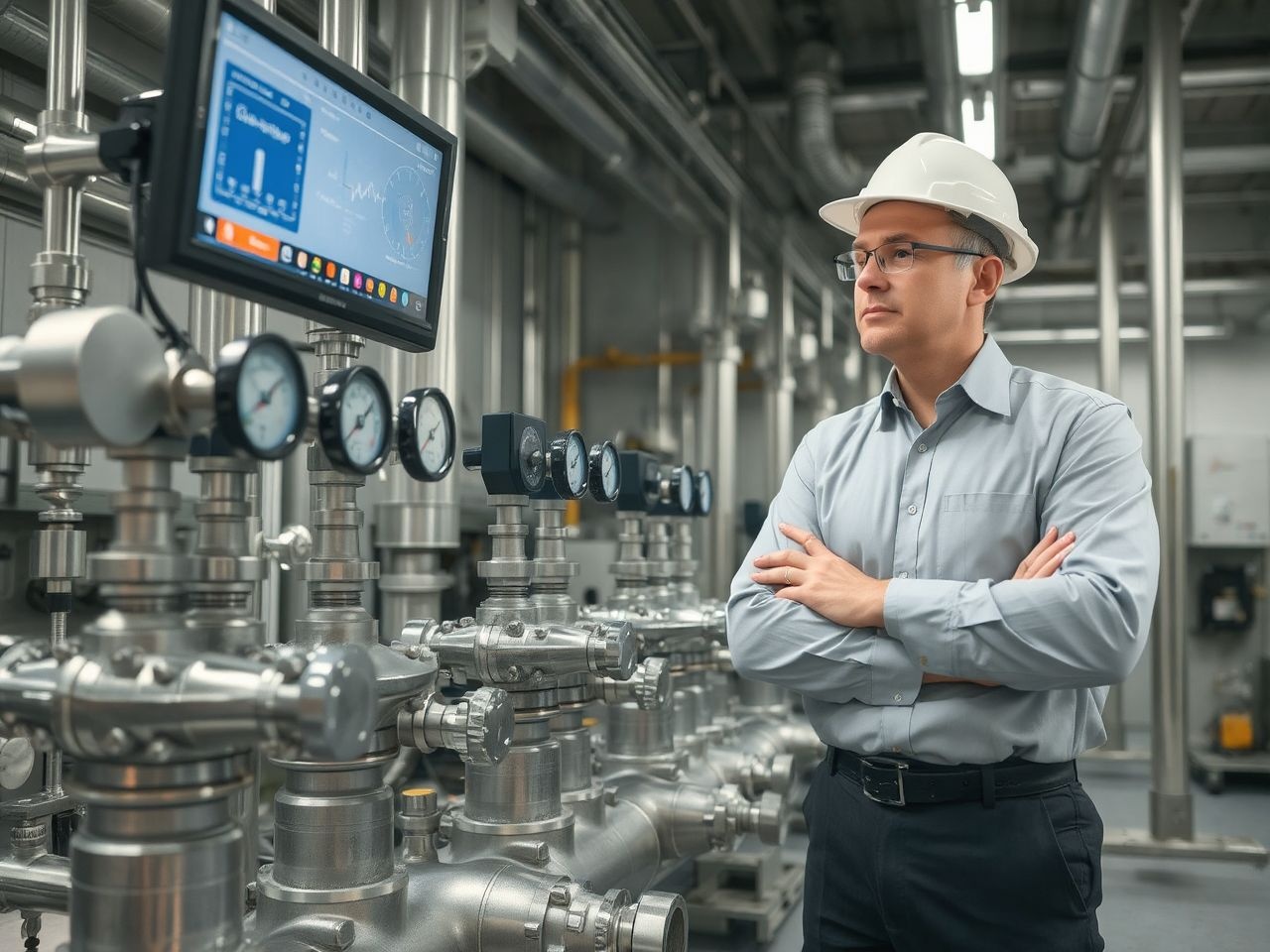

Jövőbeli trendek a nyomásszabályozásban

A technológiai fejlődés nem áll meg a nyomásszabályzó szelepek területén sem. A jövőben várhatóan egyre intelligensebb, energiahatékonyabb és környezetbarátabb megoldások kerülnek előtérbe, amelyek tovább optimalizálják a rendszerek működését és csökkentik az üzemeltetési költségeket.

Intelligens szelepek és IoT integráció

A nyomásszabályzó szelepek egyre inkább bekapcsolódnak az Ipari Dolgok Internete (IIoT) hálózatába. Ez azt jelenti, hogy a szelepek beépített szenzorokkal rendelkeznek, amelyek folyamatosan monitorozzák a nyomás, hőmérséklet és áramlási sebesség adatait. Ezeket az adatokat valós időben továbbítják központi vezérlőrendszerekbe, ahol elemzik őket. Ez lehetővé teszi:

• Távfelügyelet és távvezérlés: A szelepek működését távolról is ellenőrizni és beállítani lehet, csökkentve a helyszíni beavatkozások szükségességét.
• Prediktív karbantartás: Az adatok elemzésével előre jelezhető a szelep meghibásodása, így a karbantartást még azelőtt el lehet végezni, hogy üzemzavar következne be. Ez minimalizálja az állásidőt és a karbantartási költségeket.
• Optimalizált működés: Az intelligens szelepek képesek alkalmazkodni a változó rendszerigényekhez, automatikusan optimalizálva a nyomásszabályozást a hatékonyság maximalizálása érdekében.

Energiatakarékosság

Az energiahatékonyság egyre nagyobb hangsúlyt kap minden iparágban. A nyomásszabályzó szelepek esetében ez a következőket jelenti:

• Alacsonyabb nyomásveszteség: Új tervezési elvek és anyagok alkalmazásával csökkenthető a szelep belső ellenállása, ami kisebb nyomásveszteséget és kevesebb energiafelhasználást eredményez.
• Pontosabb szabályozás: A precízebb szabályozás révén elkerülhető a feleslegesen magas nyomás fenntartása, ami energiát takarít meg, különösen a pneumatikus rendszerekben.
• Okos vezérlés: Az intelligens vezérlőrendszerek képesek a nyomásszintek dinamikus beállítására a valós idejű igények alapján, elkerülve az állandó, feleslegesen magas nyomást.

Új anyagok és technológiák

Az anyagtechnológia fejlődése új lehetőségeket nyit meg a szelepek tervezésében és gyártásában.

• Könnyebb és tartósabb anyagok: Kompozit anyagok és fejlett fémötvözetek alkalmazása a szelepek súlyának csökkentésére és élettartamuk növelésére.
• Kémiai ellenállás: Új tömítőanyagok és bevonatok fejlesztése, amelyek még agresszívabb közegekkel szemben is ellenállóbbá teszik a szelepeket.
• 3D nyomtatás: A 3D nyomtatás lehetővé teheti komplexebb belső geometriák létrehozását, amelyek javítják az áramlási karakterisztikákat és a szabályozási pontosságot.

Digitalizáció és távfelügyelet

A digitalizációval egyre több szelep kap digitális interfészt, ami megkönnyíti az integrációt az automatizált rendszerekbe. Ez magában foglalja a Modbus, Profibus vagy Ethernet/IP protokollokon keresztüli kommunikációt, amely lehetővé teszi a szelep paramétereinek távoli beállítását, a diagnosztikai adatok lekérdezését és a központi vezérlőrendszerrel való zökkenőmentes együttműködést. A távfelügyelet és az adatelemzés segítségével a rendszerek hatékonyabban üzemeltethetők, optimalizálhatók, és a hibaelhárítás is gyorsabbá válik.

Ezek a trendek azt mutatják, hogy a nyomásszabályzó szelep nem csupán egy passzív mechanikai eszköz, hanem egyre inkább egy aktív, intelligens komponenssé válik a modern ipari és háztartási rendszerekben, hozzájárulva a nagyobb hatékonysághoz, biztonsághoz és fenntarthatósághoz.
