Hogyan javítja a töltésvezérlő a napelemes rendszerek teljesítményét – Működési elv, típusok és telepítési tanácsok

A napenergia hasznosítása napjainkban egyre szélesebb körben terjed, legyen szó lakossági, ipari vagy éppen hordozható rendszerekről. A fotovoltaikus rendszerek gerincét a napelemek, az akkumulátorok (energiatárolás esetén) és az inverterek alkotják. Azonban van egy kulcsfontosságú, mégis gyakran alulértékelt komponens, amely jelentősen befolyásolja a rendszer hatékonyságát és élettartamát: a töltésvezérlő. Ez a kis eszköz a napelemes rendszer valódi agya, amely biztosítja az akkumulátorok optimális és biztonságos töltését, valamint védi az egész rendszert a károsodástól.

Egy megfelelően kiválasztott és telepített töltésvezérlő nem csupán meghosszabbítja az akkumulátorok élettartamát, hanem maximalizálja a napelemekből kinyerhető energiát is, ezzel jelentősen javítva a teljes rendszer hatékonyságát és megtérülését. Enélkül a kritikus alkatrész nélkül a napelemes rendszerek sebezhetővé válnának a túltöltéstől, a mélykisüléstől és más elektromos anomáliáktól, amelyek súlyos károkat okozhatnak, vagy akár teljesen tönkretehetik a drága komponenseket. A napenergia hasznosításának optimalizálásához elengedhetetlen a töltésvezérlő szerepének mélyebb megértése.

Mi is az a töltésvezérlő és miért nélkülözhetetlen?

A töltésvezérlő, vagy más néven töltésszabályozó, egy elektronikus eszköz, amely a napelemek és az akkumulátorok közé van beépítve egy napelemes rendszerben. Fő feladata, hogy szabályozza az akkumulátorokba áramló energiát, megakadályozva a túltöltést és a mélykisülést. Ezen túlmenően számos védelmi funkciót is ellát, amelyek elengedhetetlenek a rendszer biztonságos és hosszú távú működéséhez. Különösen az off-grid (hálózattól független) és a hibrid rendszerekben játszik kulcsszerepet, ahol az akkumulátorok energiatárolásra szolgálnak.

A napelem panelek által termelt feszültség és áram ingadozhat a napszak, az időjárás és a hőmérséklet függvényében. Az akkumulátorok viszont csak egy meghatározott feszültségtartományban tölthetők biztonságosan és hatékonyan. Ha az akkumulátorokat túltöltik, az károsíthatja a cellákat, csökkentheti az élettartamukat, vagy szélsőséges esetben akár robbanáshoz is vezethet. Ugyanígy, ha az akkumulátorokat túlzottan lemerítik (mélykisülés), az visszafordíthatatlan károkat okozhat a belső szerkezetükben, drasztikusan csökkentve kapacitásukat és élettartamukat. A töltésvezérlő pontosan ezeket a problémákat hivatott megelőzni, biztosítva a napelemes rendszer stabilitását és megbízhatóságát.

A modern töltésvezérlők nem csupán passzív védelmi eszközök, hanem aktívan optimalizálják a napelemek teljesítményét is. Különösen az MPPT (Maximum Power Point Tracking) technológiával felszerelt vezérlők képesek arra, hogy a napelemek maximális teljesítménypontját folyamatosan követve a lehető legtöbb energiát nyerjék ki még változó fényviszonyok vagy hőmérséklet esetén is. Ez a teljesítményoptimalizálás kulcsfontosságú a rendszer hatékonyságának maximalizálásához, és végső soron a beruházás gyorsabb megtérüléséhez vezet.

A napelemes rendszerek akkumulátorainak védelme: A töltésvezérlő elsődleges feladata

Az akkumulátorok a napelemes rendszerek egyik legdrágább és legérzékenyebb komponensei. Élettartamuk és teljesítményük közvetlenül függ a töltési és kisütési ciklusok minőségétől. A töltésvezérlő számos védelmi funkciót lát el, amelyek célja az akkumulátorok és az egész rendszer épségének megőrzése.

Túlzott töltés elleni védelem

Ez a töltésvezérlő egyik legalapvetőbb és legfontosabb funkciója. Amikor a napelemek több energiát termelnek, mint amennyire az akkumulátoroknak szükségük van, a töltésvezérlő automatikusan csökkenti vagy leállítja a töltőáramot. Ez megakadályozza, hogy az akkumulátorok a gyártó által meghatározott maximális feszültségszint fölé töltődjenek. A túltöltés gázképződést, elektrolitvesztést és a belső szerkezet károsodását okozhatja, különösen az ólomsavas akkumulátorok esetében. Lítium-ion akkumulátoroknál a túltöltés még veszélyesebb lehet, túlmelegedést és akár tüzet is okozhat.

Mélykisülés elleni védelem

Hasonlóan fontos a mélykisülés elleni védelem. Ha az akkumulátorok feszültsége egy bizonyos szint alá esik, az visszafordíthatatlan károkat okozhat. A töltésvezérlő figyeli az akkumulátor feszültségét, és amikor az elér egy előre beállított, kritikus alacsony szintet, lekapcsolja a fogyasztókat a rendszerről. Ezzel megakadályozza az akkumulátor további merülését és megőrzi az épségét. Ez a funkció kulcsfontosságú az akkumulátorok hosszú távú teljesítményének fenntartásához és az akkumulátor élettartam maximalizálásához.

Fordított polaritás elleni védelem

A telepítés során előfordulhat, hogy véletlenül fordított polaritással csatlakoztatják a napelemeket vagy az akkumulátorokat. A modern töltésvezérlők beépített védelemmel rendelkeznek, amely megakadályozza, hogy ez a hiba károsítsa a vezérlőt vagy a rendszer más komponenseit. Ez egy alapvető biztonsági funkció, amely megóvja a beruházást a telepítési hibákból eredő károktól.

Rövidzárlat és túláram védelem

Bármely elektromos rendszerben fennáll a rövidzárlat vagy a túláram kockázata. A töltésvezérlő figyeli az áramköröket, és ha rövidzárlatot vagy veszélyesen magas áramot észlel, azonnal megszakítja az áramellátást. Ez megvédi a vezérlőt, a kábeleket és a csatlakoztatott eszközöket a túlmelegedéstől és a károsodástól, növelve a napelemes rendszer általános biztonságát.

Hőmérséklet-kompenzáció

Az akkumulátorok töltési paraméterei nagymértékben függenek a hőmérséklettől. Hidegben az akkumulátorok magasabb feszültséget igényelnek a teljes töltéshez, míg melegben alacsonyabbat. A fejlettebb töltésvezérlők külső hőmérséklet-szenzorral rendelkeznek, amely figyeli az akkumulátor hőmérsékletét, és ennek megfelelően módosítja a töltési feszültséget. Ez a hőmérséklet-kompenzáció biztosítja az akkumulátorok optimális töltését bármilyen környezeti hőmérsékleten, maximalizálva az akkumulátor élettartamot és a rendszerhatékonyságot.

A töltésvezérlő működési elve: Hogyan szabályozza az energiaáramlást?

A töltésvezérlő alapvetően egy intelligens kapcsolóként működik, amely a napelemekből érkező energiát az akkumulátorokhoz irányítja, miközben folyamatosan figyeli azok állapotát. A cél a feszültségszabályozás és az áramszabályozás oly módon, hogy az akkumulátorok a lehető leggyorsabban és legbiztonságosabban tölthetők legyenek, anélkül, hogy károsodnának.

Feszültség- és áramszabályozás

A napelemek kimeneti feszültsége és árama nem állandó. A napsugárzás intenzitása, a cellák hőmérséklete és az árnyékolás mind befolyásolja a termelt energiát. Az akkumulátoroknak viszont stabil és szabályozott töltésre van szükségük. A töltésvezérlő folyamatosan méri a napelemek kimeneti feszültségét és az akkumulátorok feszültségét, majd ennek alapján dönt arról, mennyi áramot enged át az akkumulátorok felé. Ha az akkumulátorok elérik a teljes töltöttségi szintet, a vezérlő csökkenti az áramot, vagy teljesen lekapcsolja a napelemeket, megelőzve a túltöltést.

Töltési fázisok

A modern töltésvezérlők nem csupán egyetlen feszültségszinten tartják az akkumulátorokat, hanem egy komplex, többlépcsős töltési algoritmust alkalmaznak, amely utánozza a professzionális akkumulátortöltők működését. Ez a megközelítés maximalizálja az akkumulátorok befogadóképességét és meghosszabbítja az élettartamukat.

• Tömeges töltési fázis (Bulk Charge): Ebben a fázisban az akkumulátorok merültek, és a töltésvezérlő a lehető legnagyobb árammal tölti őket, amíg a feszültség el nem ér egy bizonyos szintet (általában 80-90%-os töltöttségi szintnek felel meg). A cél a gyors feltöltés.
• Abszorpciós fázis (Absorption Charge): Amint az akkumulátorok elérik a tömeges töltési fázis végfeszültségét, a töltésvezérlő állandó feszültségen tartja őket, miközben az áram fokozatosan csökken. Ez a fázis biztosítja az akkumulátorok teljes feltöltését anélkül, hogy túltöltené őket, és a cellák kiegyenlítődnek.
• Csepptöltési fázis (Float Charge): Miután az akkumulátorok teljesen feltöltődtek, a töltésvezérlő alacsonyabb feszültségen tartja őket, egy minimális árammal. Ez a „karbantartó” töltés kompenzálja az akkumulátorok természetes önkisülését, és megakadályozza, hogy a feszültség leessen. Ez a fázis ideális hosszú távú tárolásra, és minimalizálja a gázképződést.
• Kiegyenlítő töltés (Equalization Charge): Bizonyos ólomsavas akkumulátorok (különösen a folyadékos elektrolitos típusok) esetében időnként szükség lehet kiegyenlítő töltésre. Ez egy ellenőrzött túltöltés, magasabb feszültségen, amely segít eltávolítani a szulfátlerakódásokat a lemezekről és kiegyenlíteni a cellák közötti feszültségkülönbségeket. Nem minden töltésvezérlő támogatja ezt a funkciót, és nem minden akkumulátor típus igényli.

Ezek a töltési fázisok biztosítják, hogy az akkumulátorok ne csak feltöltődjenek, hanem optimális állapotban maradjanak, maximalizálva az akkumulátor élettartamot és a rendszer megbízhatóságát.

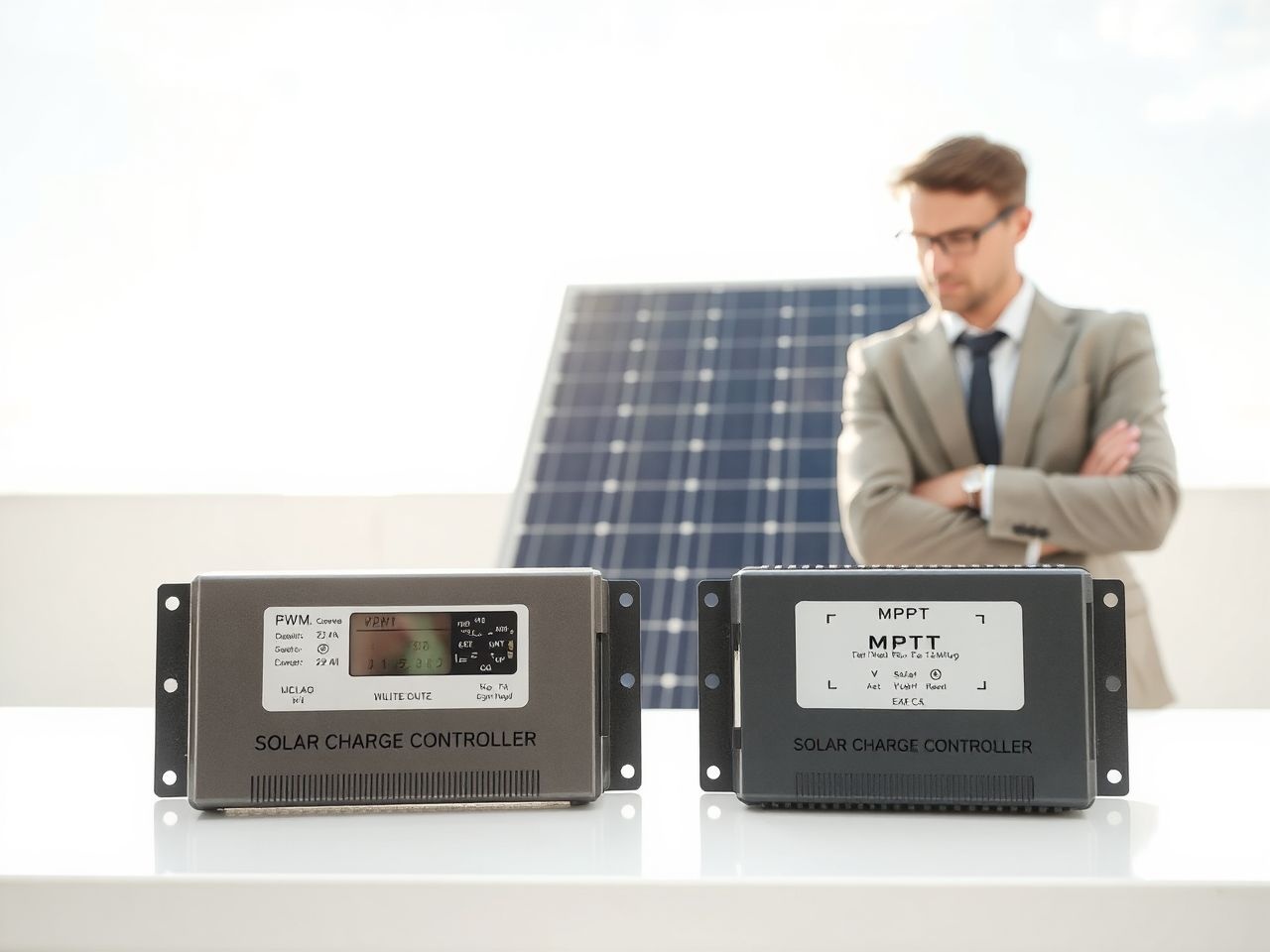

A töltésvezérlő típusai: PWM és MPPT technológiák összehasonlítása

A piacon két fő típusú töltésvezérlő technológia dominál: a PWM (Pulse Width Modulation) és az MPPT (Maximum Power Point Tracking). Mindkettőnek megvannak a maga előnyei és hátrányai, és az optimális választás a napelemes rendszer specifikus igényeitől függ.

PWM (Pulse Width Modulation) töltésvezérlők

A PWM töltésvezérlők viszonylag egyszerű technológián alapulnak. Lényegében egy gyors kapcsolóként működnek a napelemek és az akkumulátorok között. Amikor az akkumulátorok merültek, a vezérlő közvetlenül csatlakoztatja a napelemeket az akkumulátorokhoz, lehetővé téve a maximális áram áramlását. Amint az akkumulátorok feszültsége emelkedik, a vezérlő elkezdi “pulzálni” az áramot: gyorsan be- és kikapcsolja a kapcsolatot. A pulzus szélessége (azaz, hogy mennyi ideig van bekapcsolva a kapcsolat) szabályozza a töltőáramot. Minél közelebb van az akkumulátor a teljes töltöttséghez, annál rövidebbek a bekapcsolási periódusok.

Működési elv

A PWM vezérlő a napelemek feszültségét az akkumulátor feszültségéhez igazítja. Ez azt jelenti, hogy ha például egy 12V-os akkumulátort töltünk egy 18V-os (Vmp) napelemmel, a napelem kimeneti feszültsége “lehúzódik” az akkumulátor feszültségére. Ezáltal a napelem nem a maximális teljesítménypontján működik, ami
