Hőcserélő – Hogyan működik és hol találkozhatunk vele az iparban és az otthonunkban?

A modern világunk energiafelhasználása elképzelhetetlen lenne a hőcserélők nélkül. Ezek az eszközök, bár sokszor láthatatlanul, de kulcsszerepet játszanak abban, hogy otthonaink melegek legyenek, ételeink biztonságosan elkészüljenek, az ipari folyamatok hatékonyan működjenek, és még az autóink motorja se forrjon fel. Lényegében a hőcserélő egy olyan berendezés, amely két különböző hőmérsékletű közeg között teszi lehetővé a hőenergia átadását, anélkül, hogy a közegek közvetlenül érintkeznének egymással. Ez a látszólag egyszerű elv komplex és rendkívül sokoldalú alkalmazásokhoz vezet, amelyek nélkülözhetetlenek a mindennapi életünkben és a gazdaság számos ágazatában.

A hőcsere folyamata alapvető fizikai törvényszerűségeken nyugszik: a hő mindig a magasabb hőmérsékletű helyről áramlik az alacsonyabb hőmérsékletű felé, egészen addig, amíg a hőmérséklet kiegyenlítődik. A hőcserélők ezt a természetes folyamatot használják ki, de irányítottan és optimalizáltan, felgyorsítva és hatékonyabbá téve azt. Gondoljunk csak arra, amikor egy forró teát hideg vízzel hűtünk le – ez is egyfajta hőcsere, de a hőcserélők ezt ipari méretekben, precízen szabályozva teszik lehetővé, gyakran jelentős nyomás és hőmérséklet mellett.

A technológia fejlődésével a hőcserélők egyre kifinomultabbá és hatékonyabbá váltak. Különböző típusok alakultak ki, amelyek mindegyike specifikus igényekre és alkalmazási területekre optimalizált. A tervezés során figyelembe veszik a közegek fajtáját (folyadék, gáz, gőz), a hőmérséklet- és nyomásviszonyokat, a kívánt hőátadási teljesítményt, valamint az anyagok korrózióállóságát és élettartamát. Ez a sokféleség teszi lehetővé, hogy a hőcserélő szinte bármilyen hőátadási feladatra megtalálható legyen, legyen szó akár egy háztartási kazánról, akár egy atomerőmű komplex hűtőrendszeréről.

A hőátadás tudománya: Hogyan mozog az energia?

A hőcserélők működésének megértéséhez elengedhetetlen a hőátadás alapvető mechanizmusainak ismerete. Három fő módon történhet az energia mozgása: vezetéssel (kondukció), áramlással (konvekció) és sugárzással (radiáció). A hőcserélők esetében a vezetés és az áramlás játssza a legfontosabb szerepet, míg a sugárzás jelentősége általában kisebb, bár bizonyos magas hőmérsékletű alkalmazásoknál ez is figyelembe veendő.

A hővezetés a hőátadás azon formája, ahol az energia az anyag részecskéinek közvetlen érintkezése és rezgése révén adódik át. Ez jellemzően szilárd anyagokban, például a hőcserélő falában történik. Minél jobb egy anyag hővezető képessége, annál hatékonyabban képes átadni a hőt. Ezért használnak gyakran réz, alumínium vagy speciális acélötvözeteket a hőcserélők gyártásához.

Az áramlásos hőátadás, vagy konvekció, folyadékokban és gázokban fordul elő, ahol a melegebb, kisebb sűrűségű részecskék felfelé szállnak, átadva energiájukat a hidegebb, sűrűbb részecskéknek, amelyek aztán lefelé mozognak. Ez a természetes konvekció, de a hőcserélőkben gyakran kényszerkonvekciót alkalmaznak, azaz szivattyúk vagy ventilátorok segítségével mozgatják a közegeket, ezzel növelve a hőátadás sebességét és hatékonyságát. A folyadékok és gázok áramlása a hőcserélő felületénél kulcsfontosságú a hatékony működéshez.

A hőcserélőkben a hőátadás két fő módon valósul meg: közvetlen hőcsere és közvetett hőcsere. A közvetlen hőcsere során a két közeg érintkezik egymással, mint például egy hűtőtoronyban, ahol a levegő közvetlenül hűti a vizet. Azonban a legtöbb ipari és háztartási hőcserélő közvetett hőcserét alkalmaz, ahol a közegeket egy szilárd fal (általában fémlemez vagy cső) választja el egymástól. Ez megakadályozza a közegek keveredését, ami kritikus fontosságú lehet, ha például tiszta ivóvizet melegítünk, vagy ha különböző kémiai anyagok között történik a hőátadás.

A hőátadás sebességét és hatékonyságát számos tényező befolyásolja: a hőcserélő anyaga, a hőátadó felület nagysága, a közegek áramlási sebessége, hőmérséklet-különbsége, valamint a közegek fizikai tulajdonságai (sűrűség, viszkozitás, hővezető képesség). A mérnökök ezen paraméterek optimalizálásával érik el a maximális teljesítményt és energiahatékonyságot a különböző alkalmazásokhoz.

A hőcserélők típusai: Sokszínű megoldások minden feladatra

A hőcserélők rendkívül sokfélék lehetnek, felépítésüket, működési elvüket és alkalmazási területüket tekintve. A megfelelő típus kiválasztása kulcsfontosságú a hatékony és gazdaságos működéshez. Nézzük meg a leggyakoribb és legfontosabb típusokat részletesebben.

Lemezes hőcserélők

A lemezes hőcserélők az egyik legelterjedtebb és leginkább sokoldalú hőcserélő típusnak számítanak, köszönhetően kompakt méretüknek, nagy hatásfokuknak és rugalmasságuknak. Felépítésük vékony, hullámosított fémlemezek sorozatából áll, amelyek között a két közeg áramlik. A hullámosítás növeli a hőátadó felületet és turbulenciát generál, ami javítja a hőátadás hatékonyságát.

Három fő változatuk létezik:

1. Tömített lemezes hőcserélők: Ezek a lemezes hőcserélők a legrugalmasabbak. A lemezeket gumitömítések választják el egymástól, és egy keretbe szorítva tartják össze őket. Előnyük, hogy a lemezek száma könnyen változtatható, így a hőcserélő teljesítménye utólag is módosítható. Tisztításuk egyszerű, mivel szétszedhetők. Alkalmazási területük széleskörű, a fűtési rendszerektől az élelmiszeriparig, ahol a higiénia kiemelten fontos.
2. Forrasztott lemezes hőcserélők: Ezek a hőcserélők rendkívül kompaktak és tartósak. A lemezeket réz vagy nikkel forraszanyaggal forrasztják össze, így egyetlen, hermetikusan zárt egységet alkotnak. Ez a konstrukció ellenáll a magas nyomásnak és hőmérsékletnek. Mivel nincsenek tömítések, karbantartásuk egyszerűbb, de szétszedni és tisztítani őket nem lehet. Ideálisak fűtési rendszerekben, hőszivattyúkban, hűtőberendezésekben és ipari hűtési feladatokban.
3. Hegesztett lemezes hőcserélők: A lemezeket hegesztéssel rögzítik egymáshoz, ami rendkívüli tartósságot és ellenállást biztosít extrém nyomás- és hőmérsékleti viszonyok között, valamint agresszív közegek esetén. Ezek a hőcserélők a legrobosztusabb lemezes típusok, és gyakran alkalmazzák őket vegyiparban, olaj- és gáziparban, valamint erőművekben, ahol a megbízhatóság kulcsfontosságú.

A lemezes hőcserélők általános előnyei közé tartozik a nagy hatásfok, a kompakt méret, az alacsony folyadékmennyiség és a könnyű telepíthetőség. Hátrányuk lehet a tömített változatoknál a tömítések öregedése, illetve a forrasztott és hegesztett típusoknál a tisztíthatóság korlátai.

Csőköteges hőcserélők

A csőköteges hőcserélők az iparban az egyik legrégebbi és legelterjedtebb hőcserélő típus. Felépítésük egy nagy henger alakú tartályból (köpenyből) és benne elhelyezett számos kisebb átmérőjű csőből (csőkötegből) áll. Az egyik közeg a csöveken belül áramlik, míg a másik közeg a csövek körül, a köpenyben áramlik.

A köpenyben áramló közeg turbulenciájának növelésére és a jobb hőátadás érdekében terelőlemezeket (baffles) helyeznek el. Ezek a lemezek irányítják a köpenyoldali közeg áramlását, kényszerítve azt, hogy keresztben áramoljon a csövek körül, ezzel növelve a hőátadó felület kihasználtságát. A csőköteges hőcserélők kiválóan alkalmasak magas nyomású és hőmérsékletű alkalmazásokra, valamint nagy térfogatáramok kezelésére.

Az áramlási konfigurációk sokfélék lehetnek: egy- vagy többmenetes csőoldalon és köpenyoldalon. A többmenetes kialakítás növeli a közegek közötti érintkezési időt és a hőátadás hatékonyságát. Ezen típusok különösen elterjedtek az olaj- és gáziparban, vegyiparban, energiatermelésben (pl. kondenzátorok, gőzfejlesztők) és kohászatban.

Előnyük a robusztus felépítés, hosszú élettartam, könnyű karbantartás (a csőköteg gyakran kihúzható tisztítás céljából) és a nagy nyomás- és hőmérséklet-állóság. Hátrányuk lehet a lemezes hőcserélőkhöz képest nagyobb helyigény és esetenként alacsonyabb hatásfok ugyanakkora felületen.

Spirál hőcserélők

A spirál hőcserélők két koncentrikusan feltekert lemezből állnak, amelyek között a két közeg spirális pályán áramlik. Ez a kialakítás rendkívül hosszú áramlási utat biztosít egy kompakt térben, ami kiváló hőátadási hatékonyságot eredményez. A spirális áramlás emellett erős turbulenciát generál, ami csökkenti a lerakódások (fouling) kialakulását.

Ezek a hőcserélők különösen alkalmasak szennyezett, viszkózus vagy rostos közegek kezelésére, mivel a spirális csatornák öntisztító hatásúak. Gyakran alkalmazzák őket szennyvízkezelésben, cellulóz- és papíriparban, élelmiszeriparban (pl. sűrű folyadékok, pürék melegítése/hűtése), valamint hulladékhő hasznosítására.

Fő előnyei a magas hőátadási hatásfok, az öntisztító képesség, a kompakt méret és a minimális lerakódás. Hátrányuk a viszonylag magas gyártási költség és a nehezebb tisztíthatóság, ha mégis lerakódás keletkezik.

Lamellás vagy bordás hőcserélők (levegő-folyadék vagy levegő-gáz)

Ezek a hőcserélők jellemzően levegő és folyadék vagy levegő és gáz közötti hőcserére szolgálnak. Például egy radiátor az otthonunkban, egy autó hűtője, vagy egy klímaberendezés kültéri egysége mind ebbe a kategóriába tartozik. A hőátadó felületet lamellákkal vagy bordákkal növelik meg, amelyek általában vékony fémlemezek, gyakran alumíniumból vagy rézből készülnek.

A lamellák jelentősen megnövelik a levegővel érintkező felületet, ami a levegő rossz hővezető képességét kompenzálja. Gyakran ventilátorokat használnak a levegő áramlásának kényszerítésére, ezzel tovább növelve a hőátadás hatékonyságát. Alkalmazási területek: HVAC rendszerek (fűtés, szellőzés, légkondicionálás), hűtőgépek, szárítók, ipari hűtési folyamatok.

Előnyük a viszonylag alacsony költség, a nagy hőátadó felület levegővel érintkezve, és a kompakt kialakítás. Hátrányuk, hogy a lamellák könnyen eltömődhetnek porral vagy szennyeződéssel, ami csökkenti a hatásfokot és rendszeres tisztítást igényel.

Dupla csöves hőcserélők

A dupla csöves hőcserélők a legegyszerűbb típusok közé tartoznak. Két koncentrikusan elhelyezett csőből állnak: az egyik közeg a belső csőben, a másik a külső cső és a belső cső közötti térben áramlik. Ez a kialakítás egyszerű és robusztus, de a hőátadó felület korlátozott, ezért általában kisebb hőátadási teljesítményt igénylő alkalmazásokhoz használják.

Jellemzően nagy viszkozitású folyadékok, vagy kis térfogatáramú alkalmazások esetén ideálisak, ahol a tisztíthatóság és a mechanikai ellenállás fontosabb, mint a maximális hatásfok. Előnyük az egyszerű felépítés, könnyű tisztíthatóság és alacsony karbantartási igény. Hátrányuk az alacsony hatásfok és a nagy helyigény azonos teljesítményű más típusokhoz képest.

Regeneratív hőcserélők

A regeneratív hőcserélők eltérő elven működnek, mint a fentebb említett rekuperatív típusok. Itt a hőátadás nem egy állandó falon keresztül történik, hanem egy hőtároló közegen keresztül, amely felváltva érintkezik a meleg és a hideg közeggel. Két fő típusa van:

1. Rotációs regeneratív hőcserélők (hőkerék): Egy forgó, méhsejt szerkezetű tárcsa forog a két légáram (elszívott és befújt) között. A tárcsa felmelegszik az elszívott levegőtől, majd elfordulva átadja a hőt a friss, befújt levegőnek. Ez rendkívül hatékony hővisszanyerést tesz lehetővé szellőzőrendszerekben.
2. Rögzített ágyas regeneratív hőcserélők: Két vagy több hőtároló kamrából állnak, amelyek felváltva melegednek fel a forró gáztól, majd hűlnek le a hideg gáztól. A gázáram irányát rendszeresen megfordítják. Gyakran alkalmazzák őket magas hőmérsékletű ipari folyamatokban, például kemencék égéslevegőjének előmelegítésére.

A regeneratív hőcserélők rendkívül magas hatásfokkal működnek, különösen gáz-gáz hőcserénél, és jelentős energiamegtakarítást eredményezhetnek. Előnyük a magas hatásfok és a kompakt méret. Hátrányuk, hogy a közegek között kismértékű keveredés előfordulhat, és a mozgó alkatrészek miatt karbantartást igényelhetnek.

Speciális hőcserélők

Bizonyos alkalmazások speciális anyagokat vagy kialakításokat igényelnek. Például a grafit hőcserélők kiváló korrózióállósággal rendelkeznek agresszív savakkal és lúgokkal szemben, míg az üveg hőcserélők a laboratóriumi és gyógyszeripari alkalmazásokban nyújtanak steril és korrózióálló megoldást. Ezek a speciális anyagok lehetővé teszik a hőcserét olyan környezetekben, ahol a hagyományos fémek nem lennének alkalmasak.

A hőcserélők típusainak széles skálája mutatja, hogy milyen sokrétű és adaptálható ez a technológia, amely a legkülönfélébb ipari és háztartási igényekre kínál megoldást a hatékony hőenergia-átadás terén.

Áramlási konfigurációk és hatásfok: A tervezés kulcsa

A hőcserélők hatékonyságát és teljesítményét alapvetően befolyásolja a két közeg áramlási iránya egymáshoz képest. Három alapvető áramlási konfigurációt különböztetünk meg: a párhuzamos áramút, az ellenáramút és a keresztáramút. Mindegyiknek megvannak a maga előnyei és hátrányai, és a választás az adott alkalmazás specifikus igényeitől függ.

Párhuzamos áramú hőcserélők

A párhuzamos áramú konfigurációban a két közeg azonos irányban áramlik be a hőcserélőbe, és azonos irányban is hagyja el azt. Ez azt jelenti, hogy a meleg közeg és a hideg közeg is ugyanazon a végén lép be, és a másik végén távozik. A kezdeti hőmérséklet-különbség a legnagyobb, majd az áramlás során folyamatosan csökken, ahogy a hő átadódik. A hőátadás hatékonysága ebben az esetben viszonylag alacsony, mivel a kilépő közegek hőmérséklete sosem közelítheti meg egymást annyira, mint más konfigurációknál.

Ez a típus egyszerűbb felépítésű, de ritkábban alkalmazzák magas hatásfokot igénylő rendszerekben, mert a maximális hőátadási potenciált nem használja ki. A kimeneti hőmérséklet-különbség mindig jelentős marad, ami limitálja az elérhető energiahasznosítást.

Ellenáramú hőcserélők

Az ellenáramú konfiguráció a leghatékonyabb áramlási elrendezés. Itt a két közeg ellentétes irányban áramlik a hőcserélőben. A meleg közeg az egyik végén lép be és a másik végén távozik, míg a hideg közeg a másik végén lép be és az első végén távozik. Ez a folyamatosan fenntartott hőmérséklet-különbség mentén történő hőátadás lehetővé teszi, hogy a hideg közeg kilépő hőmérséklete magasabb legyen, mint a meleg közeg kilépő hőmérséklete. Elméletileg akár meg is haladhatja azt, bár a gyakorlatban ez ritka.

Az ellenáramú elrendezés maximális hőátadási hatásfokot biztosít, mivel a hőmérséklet-különbség viszonylag állandó marad a teljes hőátadó felületen, vagy legalábbis nem esik nullára. Ezért szinte minden olyan alkalmazásban, ahol a magas hatásfok kritikus, például fűtési rendszerekben, hőszivattyúkban, ipari hővisszanyerő rendszerekben, ezt az elrendezést alkalmazzák.

Keresztáramú hőcserélők

A keresztáramú konfigurációban a két közeg egymásra merőlegesen áramlik. Az egyik közeg egy irányban halad a hőcserélőn keresztül, míg a másik közeg a hőcserélő felületén keresztül, erre merőlegesen áramlik. Ez a kialakítás gyakori például a radiátorokban, ahol a víz a csövekben áramlik, a levegő pedig a csövek lamelláin keresztül, merőlegesen halad el.

A keresztáramú elrendezés hatásfoka a párhuzamos és az ellenáramú között helyezkedik el. Gyakran használják levegő-folyadék vagy levegő-gáz hőcserélőknél, ahol a levegő mozgatása egyszerűbb keresztirányban. A tervezés során figyelembe veszik, hogy az egyik közeg általában “keveretlen” marad a hőátadó felület mentén, míg a másik “keveredik”.

Az áramlási konfigurációk hatása a hőcserélő tervezésére

Az áramlási konfiguráció kiválasztása alapvetően befolyásolja a hőcserélő méretét, költségét és működési paramétereit. Az ellenáramú elrendezéshez általában kisebb hőátadó felület szükséges ugyanazon hőátadási teljesítmény eléréséhez, ami kompaktabb és olcsóbb berendezést eredményezhet. Azonban a gyakorlati megvalósítás során a mechanikai korlátok és a gyártási költségek is szerepet játszanak a végső döntésben.

A hatásfok maximalizálása mellett a tervezőknek figyelembe kell venniük a nyomásesést is. A turbulencia növelése, ami javítja a hőátadást, egyúttal növeli a nyomásesést is, ami nagyobb szivattyúzási vagy ventilátor-teljesítményt igényel, és ezzel növeli az üzemeltetési költségeket. Ezért mindig kompromisszumot kell találni a hőátadási hatásfok és a nyomásesés között, az adott alkalmazás követelményeinek megfelelően.

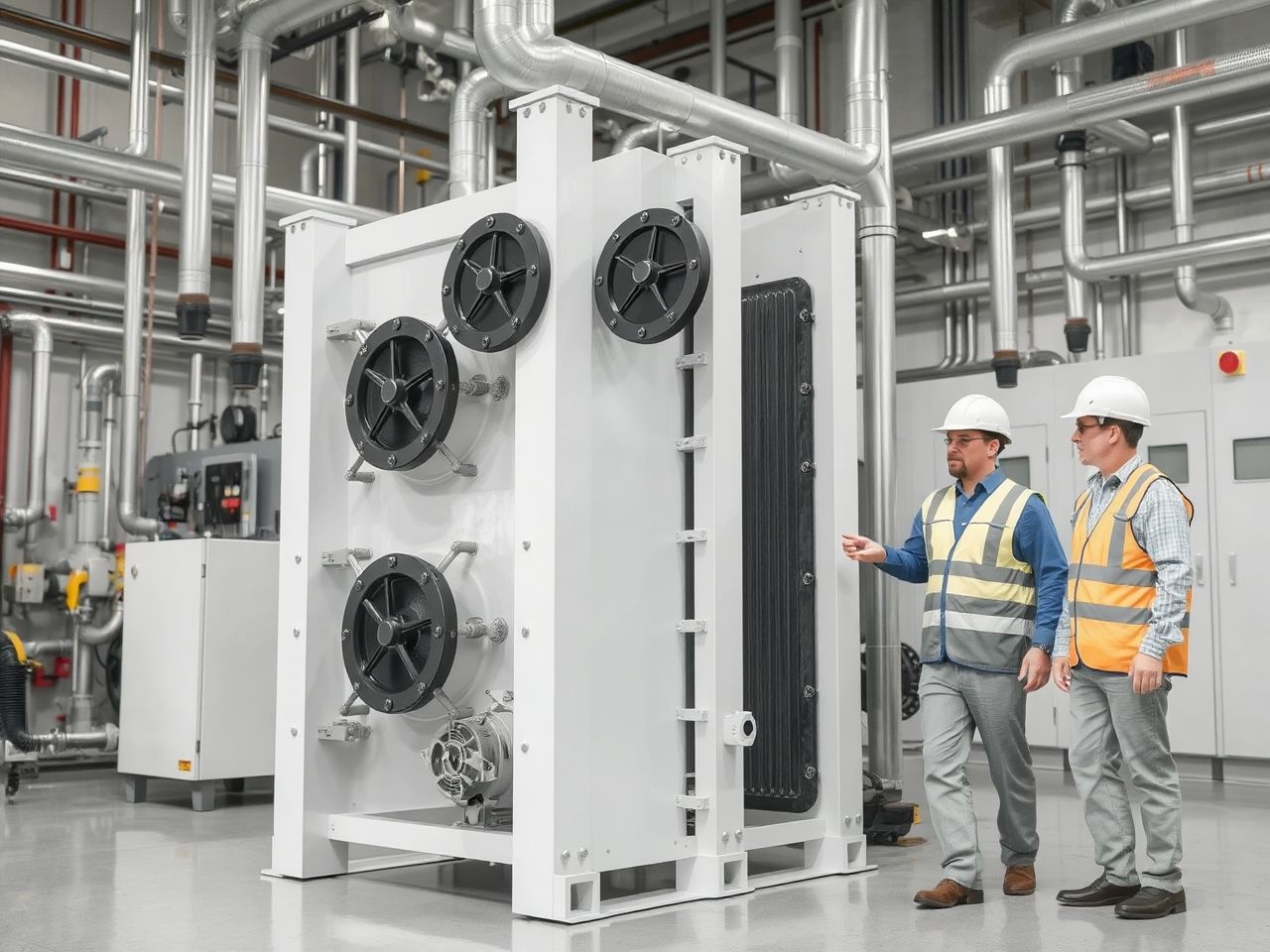

A hőcserélők szerepe az iparban: A hatékonyság motorja

Az ipari szektorban a hőcserélők nélkülözhetetlenek a folyamatok optimalizálásában, az energiahatékonyság növelésében és a termelési költségek csökkentésében. Szinte minden iparágban találkozunk velük, a legkülönfélébb feladatokat látva el a nyersanyagok feldolgozásától a végtermékek előállításáig. A hőkezelés, hűtés, fűtés, kondenzáció és elpárologtatás mind olyan alapvető műveletek, amelyekhez hőcserélőkre van szükség.

Vegyipar és petrolkémia

A vegyiparban és a petrokémiai iparban a hőcserélők kritikus szerepet játszanak a reakciók hőmérsékletének szabályozásában, a termékek hűtésében és fűtésében, valamint a desztillációs és kondenzációs folyamatokban. Reaktorok hűtésére, termékek előmelegítésére, oldószerek visszanyerésére és hulladékhő hasznosítására egyaránt alkalmazzák őket. Az agresszív közegek miatt gyakran használnak speciális anyagokból, például titánból, grafitból vagy speciális ötvözetekből készült hőcserélőket, amelyek ellenállnak a korróziónak és a magas hőmérsékletnek.

Olaj- és gázipar

Az olaj- és gáziparban a hőcserélők az olajfinomítók és gázfeldolgozó üzemek szívét képezik. Feladatuk az olaj és gáz előmelegítése a feldolgozási lépések előtt, a termékek hűtése a tárolás előtt, valamint a különböző frakciók elválasztását szolgáló desztillációs oszlopok kondenzátorai és reboilerei. A csőköteges hőcserélők különösen elterjedtek ebben az iparágban, a nagy nyomás- és hőmérséklet-állóságuk, valamint robusztusságuk miatt.

Energiatermelés

Az energiatermelés területén, legyen szó hagyományos erőművekről (szén, gáz, atom) vagy megújuló energiaforrásokat hasznosító létesítményekről, a hőcserélők kulcsfontosságúak. Gőzturbinás erőművekben a kondenzátorok, a tápvíz előmelegítők, a gőzfejlesztők és a gőztúlhevítők mind hőcserélők. A geotermikus és biomassza erőművekben is hőcserélők biztosítják a hőenergia átadását a munkaközegnek. A hatékony hőcserélők itt közvetlenül befolyásolják az erőművek hatásfokát és az energiatermelés költségeit.

Élelmiszeripar és italgyártás

Az élelmiszeriparban és italgyártásban a hőcserélők higiéniai okokból különösen fontosak. Felhasználják őket pasztörizálásra (tej, gyümölcslé), sterilizálásra, hűtésre (sör, üdítők, tejtermékek), fagyasztásra és melegítésre. A lemezes hőcserélők, különösen a tömített változatok, rendkívül népszerűek, mivel könnyen tisztíthatók (CIP – Cleaning In Place), és rozsdamentes acélból készülnek, ami biztosítja a higiéniai előírásoknak való megfelelést. A spirál hőcserélők pedig kiválóan alkalmasak viszkózus vagy darabos termékek kezelésére.

Gyógyszeripar

A gyógyszeriparban a hőcserélők szerepe szintén kiemelkedő, különösen a steril folyamatok és a precíz hőmérséklet-szabályozás miatt. Használják őket injekciós oldatok melegítésére és hűtésére, gyógyszerhatóanyagok szintéziséhez, fermentációs folyamatokhoz és sterilizáláshoz. A tisztíthatóság, a korrózióállóság és a szennyeződésmentes működés itt alapvető követelmény, ezért gyakran alkalmaznak speciális, polírozott felületű, rozsdamentes acélból készült lemezes vagy csőköteges hőcserélőket.

Kohászat és fémipar

A kohászatban és fémiparban a hőcserélők a magas hőmérsékletű folyamatok hűtésére, valamint a hulladékhő hasznosítására szolgálnak. Például az öntvények és hengerelt termékek hűtéséhez, a kemencék égéslevegőjének előmelegítésére (regeneratív hőcserélőkkel), vagy a hűtővíz hőjének visszanyerésére használják őket. Itt a robusztusság és a magas hőmérséklet-állóság a legfontosabb szempont.

Gépjárműipar

A gépjárműiparban is számos hőcserélővel találkozunk. A legnyilvánvalóbb példa a motor hűtőrendszere, amely egy lamellás hőcserélő (radiátor). Emellett a klímaberendezések kondenzátorai és elpárologtatói, az olajhűtők, a sebességváltó olajhűtői és a turbófeltöltős motorok intercoolerei is hőcserélők. Ezek az eszközök biztosítják a motor és a jármű optimális működési hőmérsékletét és a belső tér komfortját.

Hulladékhő hasznosítás

Az ipari hőcserélők egyik legfontosabb alkalmazási területe a hulladékhő hasznosítás. Sok ipari folyamat során jelentős mennyiségű hő távozik a környezetbe, ami energiapazarlást és környezeti terhelést jelent. A hőcserélők segítségével ez a hő visszanyerhető és újrahasznosítható, például más folyamatok előmelegítésére, fűtési rendszerek táplálására vagy akár elektromos áram termelésére. Ez nemcsak gazdaságilag előnyös, hanem jelentősen hozzájárul a fenntarthatósághoz és a szén-dioxid-kibocsátás csökkentéséhez.

A hőcserélők tehát az ipari folyamatok gerincét képezik, lehetővé téve a hatékony energiafelhasználást, a termékek minőségének biztosítását és a környezetvédelem elősegítését. A folyamatos fejlesztéseknek köszönhetően egyre hatékonyabb és specifikusabb megoldások válnak elérhetővé, amelyek tovább növelik az ipari termelés fenntarthatóságát.

Hőcserélők az otthonunkban: Láthatatlan segítők a komfortért

Nemcsak az iparban, hanem a mindennapi életünkben, az otthonainkban is számos helyen találkozhatunk hőcserélőkkel, anélkül, hogy tudnánk róluk. Ezek az eszközök biztosítják a komfortérzetünket, a meleg vizet, a kellemes hőmérsékletet és az energiahatékonyságot. Nézzük meg, hol rejtőznek ezek a láthatatlan segítők a lakásunkban.

Fűtési rendszerek

A fűtési rendszerekben a hőcserélők a központi elemek. A modern kazánok, különösen a kondenzációs kazánok, beépített hőcserélővel rendelkeznek, amely a füstgázok hőjét is képes hasznosítani. A kondenzációs technológia lényege, hogy a füstgázban lévő vízgőzt lecsapatja, és a kicsapódáskor felszabaduló látens hőt is visszanyeri, jelentősen növelve ezzel a hatásfokot.

A hőszivattyúk működése is alapvetően hőcserélőkön alapul. Legyen szó levegő-víz, földhő-víz vagy víz-víz hőszivattyúról, mindegyikben több hőcserélő (elpárologtató, kondenzátor) felel a hőenergia felvételéért a környezetből és annak átadásáért a fűtési rendszernek. Ezek az eszközök a megújuló energiát hasznosítva rendkívül gazdaságos és környezetbarát fűtést biztosítanak.

A távfűtéses rendszerekben is hőcserélők választják el a távfűtő hálózat vizét a lakás belső fűtési körétől. Ez biztosítja, hogy a lakásban keringő víz tiszta maradjon, és a távfűtő rendszer nyomása és hőmérséklete ne befolyásolja közvetlenül a belső rendszert.

A radiátorok maguk is egyfajta hőcserélők, amelyek a fűtővíz hőjét adják át a helyiség levegőjének. A padlófűtés csövei is hasonló elven működnek, a padlófelületen keresztül sugározzák a hőt.

Melegvíz-ellátás

A háztartási melegvíz-ellátás területén is elengedhetetlenek a hőcserélők. Az átfolyós vízmelegítők (gázos vagy elektromos) azonnal meleg vizet állítanak elő, amint megnyitjuk a csapot. Ezekben egy kompakt hőcserélő melegíti fel a hideg vizet a fűtőközeg (gázégő vagy elektromos fűtőbetét) hőjével.

A tárolós vízmelegítők (bojlerek) esetében gyakran egy belső hőcserélő spirál melegíti fel a tárolt vizet a kazánból érkező fűtővíz segítségével. A modern, indirekt fűtésű tárolók nagy hőcserélő felülettel rendelkeznek, így gyorsan és hatékonyan képesek felmelegíteni a vizet.

A napkollektoros rendszerek is hőcserélőket használnak. A kollektorban felmelegedő folyadék (általában glikolos víz) egy hőcserélőn keresztül adja át a hőt a használati melegvíz tárolóban lévő víznek. Ezáltal a napenergia hatékonyan hasznosítható a melegvíz előállítására, csökkentve a hagyományos energiaforrások felhasználását.

Hűtés és klímatechnika

A nyári hőségben a légkondicionálók biztosítják a kellemes hőmérsékletet, amelyek szintén tele vannak hőcserélőkkel. Egy split klímaberendezés esetében a beltéri egység egy elpárologtató hőcserélő, amely elvonja a hőt a szoba levegőjéből, míg a kültéri egység egy kondenzátor hőcserélő, amely leadja a hőt a külső levegőnek. A hűtőközeg keringése a két hőcserélő között biztosítja a folyamatos hűtést.

Hasonló elven működnek a hűtőszekrények és fagyasztók is. A belső térben lévő elpárologtató hőcserélő vonja el a hőt az élelmiszerektől, míg a hátoldalon található kondenzátor hőcserélő adja le azt a környezeti levegőnek. Ezek a háztartási gépek a mindennapi életünk részét képezik, és működésük a hőcserélő technológián alapul.

Szellőztető rendszerek hővisszanyeréssel

A modern, energiatakarékos otthonokban egyre elterjedtebbek a hővisszanyerős szellőztető rendszerek. Ezekben egy regeneratív vagy lemezes hőcserélő (gyakran hőkerék vagy keresztáramú hőcserélő) biztosítja, hogy a kifelé távozó, elhasznált levegő hőjét átadják a befelé áramló friss levegőnek. Ezáltal minimalizálható a fűtési szezonban a szellőzésből adódó hőveszteség, és jelentősen csökkenthetők a fűtési költségek, miközben a lakásban folyamatosan friss levegő van.

A hőcserélők tehát csendes, de annál fontosabb alkotóelemei az otthonaink kényelmének és energiahatékonyságának. A fejlesztések célja, hogy ezek az eszközök még kisebbek, hatékonyabbak és intelligensebbek legyenek, tovább optimalizálva a háztartási energiafelhasználást.

Anyagválasztás és korrózió: A tartós működés titka

A hőcserélő élettartamát és megbízható működését alapvetően befolyásolja az anyagválasztás. A közegek, a hőmérséklet, a nyomás és a korróziós környezet mind olyan tényezők, amelyeket figyelembe kell venni a megfelelő anyag kiválasztásakor. A nem megfelelő anyagválasztás súlyos meghibásodásokhoz, energiaveszteséghez és költséges javításokhoz vezethet.

A leggyakrabban használt anyagok a fémek:

• Rozsdamentes acél (pl. 304, 316): Kiváló korrózióállósággal rendelkezik számos közeggel szemben, és jó mechanikai tulajdonságokkal bír. Széles körben alkalmazzák élelmiszeriparban, gyógyszeriparban, vegyiparban és fűtési rendszerekben. Előnye a higiénikus felület és a hosszú élettartam.
• Réz: Nagyon jó hővezető, ezért gyakran használják fűtési és hűtési rendszerekben, például kazánokban, vízmelegítőkben és klímaberendezésekben. Jól ellenáll a víz korróziójának, de nem alkalmas agresszív kémiai közegekhez.
• Titán: Kiemelkedő korrózióállósággal rendelkezik, különösen kloridos környezetben és agresszív savakban. Magas ára miatt speciális alkalmazásokban használják, mint például tengeri környezetben, vegyiparban, illetve a papír- és cellulóziparban.
• Szénacél: Olcsó és jó mechanikai tulajdonságokkal rendelkezik, de rossz a korrózióállósága. Főként olyan alkalmazásokban használják, ahol a közegek nem korrozívak, például olaj- és gáziparban vagy bizonyos erőművi rendszerekben, ahol a korróziógátló kezelések megoldják a problémát.
• Nikkelötvözetek: Különösen agresszív, magas hőmérsékletű és nyomású környezetekben alkalmazzák, ahol a rozsdamentes acél már nem elegendő.

A korrózió az egyik legnagyobb kihívás a hőcserélők tervezésénél és üzemeltetésénél. Különböző típusú korrózió léphet fel:

• Általános korrózió: A felület egyenletes elvékonyodása a kémiai reakciók miatt.
• Lyukkorrózió (pitting): Lokális, mélyedések formájában jelentkező korrózió, amely a legveszélyesebb, mert gyorsan átlyukaszthatja a falat.
• Repedéses korrózió (crevice corrosion): Szűk résekben, illesztéseknél jelentkező korrózió, ahol az oxigénkoncentráció eltérő.
• Galvanikus korrózió: Két különböző fém érintkezésekor, elektrolit jelenlétében fellépő korrózió.
• Feszültségi korróziós repedés (stress corrosion cracking): Feszültség és korrozív közeg együttes hatására bekövetkező repedés.

A megfelelő anyagválasztás mellett a korrózió megelőzésére szolgálnak a védőbevonatok, a korróziógátló adalékok a közegekben, valamint a rendszeres karbantartás és ellenőrzés. A tervezés során figyelembe kell venni a közegek kémiai összetételét, pH-értékét, hőmérsékletét és áramlási sebességét is, hogy minimalizálják a korrózió kockázatát és biztosítsák a hőcserélő hosszú élettartamát.

Karbantartás és tisztítás: A hosszú élettartam záloga

A hőcserélők hatékony és hosszú távú működéséhez elengedhetetlen a rendszeres karbantartás és tisztítás. A hőátadó felületeken lerakódások (ún. fouling) keletkezhetnek, amelyek jelentősen csökkentik a hőátadás hatásfokát, növelik a nyomásesést és végső soron meghibásodáshoz vezethetnek. Ezek a lerakódások lehetnek vízkő, algák, biofilm, korróziós termékek, iszap vagy más szilárd részecskék.

A lerakódások negatív hatásai:

• Csökkent hőátadási hatásfok: A lerakódások hőszigetelő réteget képeznek, ami akadályozza a hő áramlását. Ennek következtében a hőcserélőnek több energiára van szüksége ugyanazon hőátadási teljesítmény eléréséhez, vagy nem képes elérni a kívánt hőmérsékletet.
• Növekedett nyomásesés: A lerakódások szűkítik az áramlási csatornákat, ami növeli az áramlási ellenállást. Ez nagyobb szivattyúzási teljesítményt igényel, ami magasabb energiafogyasztást és üzemeltetési költségeket eredményez.
• Korrózió: A lerakódások alatt oxigénkoncentráció-különbségek alakulhatnak ki, ami lokális korróziót (pl. lyukkorróziót) idézhet elő.
• Túlzott hőmérséklet: A lerakódások miatt a hőcserélő falai helyileg túlmelegedhetnek, ami anyagszerkezeti károsodáshoz vagy akár meghibásodáshoz vezethet.

A hőcserélők tisztítására többféle módszer létezik, a lerakódás típusától és a hőcserélő felépítésétől függően:

1. Mechanikai tisztítás:
   • Kefézés és kaparás: Kézi vagy gépi kefékkel, kaparókkal távolítják el a szilárd lerakódásokat, különösen csőköteges hőcserélőknél.
   • Nagy nyomású vizes tisztítás (vízsugár): Magas nyomású vízsugárral mossák le a lerakódásokat. Rendkívül hatékony módszer.
   • Homokfúvás vagy szárazjég-fúvás: Agresszívabb lerakódások esetén, száraz, abrazív anyagokkal távolítják el a szennyeződéseket.
2. Kémiai tisztítás:
   • Savazás: Savas oldatokkal (pl. sósav, citromsav) oldják fel a vízkövet és a rozsdát. Fontos a megfelelő koncentráció és a semlegesítés utólag.
   • Lúgos tisztítás: Lúgos oldatokkal (pl. nátronlúg) távolítják el a szerves lerakódásokat, zsírokat, olajokat.
   • Biocidok: Biológiai lerakódások (algák, baktériumok) esetén alkalmazzák.
3. CIP (Cleaning In Place) rendszerek: Sok lemezes hőcserélő, különösen az élelmiszeriparban, CIP rendszerrel van felszerelve. Ez lehetővé teszi a hőcserélő szétszerelése nélküli, automatizált kémiai tisztítást, ami időt és költséget takarít meg.

A rendszeres ellenőrzés, a nyomásesés monitorozása és a kilépő hőmérsékletek figyelése segíthet időben felismerni a lerakódások kialakulását. A megelőzés is kulcsfontosságú: a közegek megfelelő szűrése, a vízkezelés (lágyítás, korróziógátlás) és a megfelelő anyagválasztás mind hozzájárul a karbantartási igény csökkentéséhez és a hőcserélő optimális működésének fenntartásához.

A gondos karbantartás nem csak a hőcserélő élettartamát hosszabbítja meg, hanem biztosítja a rendszer energiahatékonyságát és megbízható működését, jelentős költségmegtakarítást eredményezve.

A hőcserélők jövője: Innováció és fenntarthatóság

A hőcserélő technológia folyamatosan fejlődik, válaszolva a növekvő energiahatékonysági és fenntarthatósági kihívásokra. A jövő hőcserélői még kompaktabbak, hatékonyabbak, intelligensebbek és környezetbarátabbak lesznek, új anyagokat és gyártási technológiákat alkalmazva.

Kompaktabb és hatékonyabb kialakítások

Az egyik fő irány a kompaktabb kialakítások fejlesztése. A mikroközösségi hőcserélők, amelyek rendkívül kis csatornákat használnak a hőátadásra, hihetetlenül nagy felület/térfogat aránnyal rendelkeznek. Ezek lehetővé teszik a hőcserélők drasztikus méretcsökkentését, ami különösen fontos az űriparban, az elektronikában és a kis helyigényű ipari alkalmazásokban. A 3D nyomtatás (additív gyártás) új lehetőségeket nyit meg komplex, optimalizált geometriájú hőcserélők gyártására, amelyek hagyományos módszerekkel nem lennének kivitelezhetők. Ezáltal a hőátadás hatásfoka tovább növelhető, miközben a nyomásesés minimalizálható.

Intelligens és adaptív rendszerek

A jövő hőcserélői egyre inkább intelligens rendszerekbe integrálódnak. Szenzorok és vezérlőrendszerek segítségével valós időben monitorozhatók és optimalizálhatók a hőátadási folyamatok. Ez magában foglalhatja a hőcserélő teljesítményének automatikus szabályozását a változó terhelési igényekhez igazodva, a lerakódások előrejelzését és a proaktív karbantartási ütemezést. Az IoT (Internet of Things) technológia lehetővé teszi a távfelügyeletet és a prediktív karbantartást, csökkentve az állásidőt és az üzemeltetési költségeket.

Új anyagok és felületkezelések

Az anyagfejlesztés továbbra is kulcsfontosságú terület. Új, nagyobb hővezető képességű, korrózióállóbb és könnyebb anyagok megjelenése várható. A kompozit anyagok, a kerámiák és a speciális bevonatok lehetővé teszik a hőcserélők alkalmazását még extrém körülmények között is. A felületkezelési technológiák, például a nanostrukturált bevonatok, javíthatják a nedvesíthetőséget, csökkenthetik a lerakódást és növelhetik a hőátadási együtthatót.

Fókusz a fenntarthatóságra és a megújuló energiákra

A hőcserélők szerepe a fenntarthatóság és a megújuló energiaforrások hasznosításában egyre hangsúlyosabbá válik. Az ipari és háztartási hulladékhő hasznosítása, a geotermikus energia, a napenergia és a biomassza alapú rendszerek integrációja mind hőcserélőkre támaszkodik. A fejlesztések célja, hogy ezek a rendszerek még hatékonyabban működjenek, maximalizálva az energiavisszanyerést és minimalizálva a környezeti lábnyomot. A szén-dioxid leválasztó és tároló (CCS) technológiákban is kulcsfontosságúak a speciális hőcserélők, amelyek hozzájárulnak az éghajlatváltozás elleni küzdelemhez.

A hőcserélő tehát nem egy statikus technológia, hanem egy dinamikusan fejlődő terület, amely folyamatosan új és innovatív megoldásokat kínál az energiaátadás kihívásaira. A jövőben még inkább alapkövévé válik a hatékony, fenntartható és intelligens energiarendszereknek, amelyek elengedhetetlenek bolygónk jövőjéhez.
