Hátsó lambdaszonda ismertető – Működés, jelzőhibák és műszaki jelentősége a járművekben

A modern járművek motorvezérlő rendszereiben a lambdaszonda az egyik legfontosabb érzékelő, amely kulcsszerepet játszik az optimális égés és a károsanyag-kibocsátás minimalizálásában. Míg sokan ismerik az első, vagy szabályozó lambdaszonda funkcióját, amely közvetlenül az égési folyamatot befolyásolja az üzemanyag-levegő keverék arányának finomhangolásával, addig a hátsó lambdaszonda, vagy diagnosztikai lambdaszonda szerepe gyakran háttérbe szorul. Pedig ez az alkatrész elengedhetetlen a katalizátor hatékonyságának ellenőrzéséhez, és ezáltal a jármű környezetvédelmi megfelelőségének biztosításához. Nélküle a motorvezérlő egység (ECU) nem tudná pontosan felmérni a kipufogógáz-tisztító rendszer állapotát, ami hosszú távon nemcsak a környezetre, hanem az autó műszaki állapotára és a pénztárcánkra is negatív hatással lehet.

A lambdaszonda alapvető szerepe a kipufogógáz-kezelésben

Mielőtt mélyebben belemerülnénk a hátsó lambdaszonda specifikus funkciójába, érdemes áttekinteni a lambdaszondák általános szerepét. A belső égésű motorokban az üzemanyag és a levegő elégetésével nyerünk energiát, ám ez a folyamat sosem tökéletes. A kipufogógázok számos káros anyagot tartalmaznak, mint például nitrogén-oxidok (NOx), szén-monoxid (CO) és szénhidrogének (HC). Ezek redukálására fejlesztették ki a katalizátort, amely kémiai reakciók útján alakítja át ezeket a veszélyes anyagokat kevésbé ártalmas vegyületekké, mint a szén-dioxid (CO2), a nitrogén (N2) és a vízgőz (H2O). A katalizátor hatékony működéséhez azonban elengedhetetlen egy nagyon pontos üzemanyag-levegő arány, az úgynevezett sztöchiometrikus arány (λ=1).

Ezt az arányt monitorozza és szabályozza az első lambdaszonda, amelyet a katalizátor előtt helyeznek el. Ez az érzékelő folyamatosan méri a kipufogógáz oxigéntartalmát, és az adatokat elküldi az ECU-nak. Az ECU ezen információk alapján módosítja az üzemanyag befecskendezés mennyiségét, hogy a keverék mindig optimális legyen. Egy szegény (túl sok levegő, kevés üzemanyag) vagy dús (túl sok üzemanyag, kevés levegő) keverék rontja az égés hatásfokát, növeli a károsanyag-kibocsátást, és hosszú távon károsíthatja a motort, valamint a katalizátort. A lambdaszonda tehát egy visszacsatoló rendszer kulcsfontosságú eleme, amely biztosítja a motor hatékony és tiszta működését.

Az első és hátsó lambdaszonda közötti alapvető különbségek

Bár mindkét lambdaszonda az oxigéntartalmat méri, funkciójukban és elhelyezésükben alapvető különbségek vannak. Az első lambdaszonda, vagy szabályozó szonda, a katalizátor előtt, közvetlenül a leömlőben vagy a kipufogócsonkban található. Fő feladata az üzemanyag-levegő keverék arányának aktív szabályozása. Ez egy dinamikusan működő érzékelő, amely gyorsan reagál a kipufogógáz összetételének változásaira, és jele folyamatosan ingadozik a szegény és dús keverék közötti átmenetben, jelezve az ECU-nak a szükséges korrekciókat.

A hátsó lambdaszonda, más néven diagnosztikai vagy monitorozó szonda, a katalizátor után helyezkedik el. Ennek az érzékelőnek nem az üzemanyag-levegő arány közvetlen szabályozása a feladata. Ehelyett a katalizátor hatékonyságát figyeli. Ha a katalizátor megfelelően működik, akkor a rajta áthaladó kipufogógáz oxigéntartalma stabilizálódik, mivel a káros anyagok átalakulása során oxigén fogy el. Ezért a hátsó lambdaszonda jele, ideális esetben, jóval stabilabb és magasabb feszültségszintet mutat, mint az első szonda jele. Az ECU összehasonlítja a két szonda jelét, és ebből von le következtetéseket a katalizátor állapotáról.

Ez a különbség a működési elvükben is megmutatkozik. Míg az első szonda gyakran egy szélessávú (broadband) vagy lineáris lambdaszonda, amely pontosabb és szélesebb tartományban képes mérni az oxigénkoncentrációt, addig a hátsó szonda általában egy keskenysávú (narrow-band) vagy cirkónium-dioxid szonda, amely főként a λ=1 körüli oxigénkoncentráció változásaira érzékeny. A hátsó szonda jele tehát a katalizátor utáni “tiszta” kipufogógáz oxigéntartalmáról ad információt, ami közvetlen indikátora a katalizátor működési állapotának.

A hátsó lambdaszonda működési elve és felépítése

A legtöbb modern járműben alkalmazott hátsó lambdaszonda egy cirkónium-dioxid (ZrO2) alapú kerámia szenzor. Ez a típusú érzékelő kihasználja a cirkónium-dioxid azon tulajdonságát, hogy magas hőmérsékleten oxigénionokat képes vezetni. A szonda egy külső, lyukacsos védőburkolattal rendelkezik, amelyen keresztül a kipufogógáz eljut a kerámia testhez. A belső oldalon egy referenciakamra található, amely a külső levegő oxigéntartalmával van összeköttetésben. A két oldal között feszültségkülönbség keletkezik, amely arányos a kipufogógáz és a referencialevegő oxigénkoncentrációjának különbségével.

Amikor a kipufogógáz oxigéntartalma alacsony (dús keverék), a szonda magas feszültséget (kb. 0,8-0,9 V) generál. Amikor az oxigéntartalom magas (szegény keverék), a feszültség alacsony (kb. 0,1-0,2 V). A hátsó lambdaszonda esetében, mivel a katalizátor ideális esetben szinte az összes oxigént felhasználja a káros anyagok átalakításához, a kipufogógáz oxigéntartalma alacsonyabb, mint a katalizátor előtt. Ezért a hátsó szonda jele stabilan magasabb feszültségen marad, és sokkal lassabban, kisebb amplitúdóval ingadozik, mint az első szondáé.

A szondák hatékony működéséhez magas hőmérséklet szükséges, általában 300-800°C között. Ezért a modern lambdaszondák fűtőszállal vannak ellátva, amely biztosítja, hogy a motor indítása után gyorsan elérjék az üzemi hőmérsékletet. Ez különösen fontos a hidegindítások során, amikor a katalizátor még nem érte el a működési hőmérsékletét, és a károsanyag-kibocsátás a legmagasabb. A fűtés nélküli szondák csak a kipufogógáz hőjét használták, ami lassabb reagálást és kevésbé pontos mérést eredményezett hideg motornál.

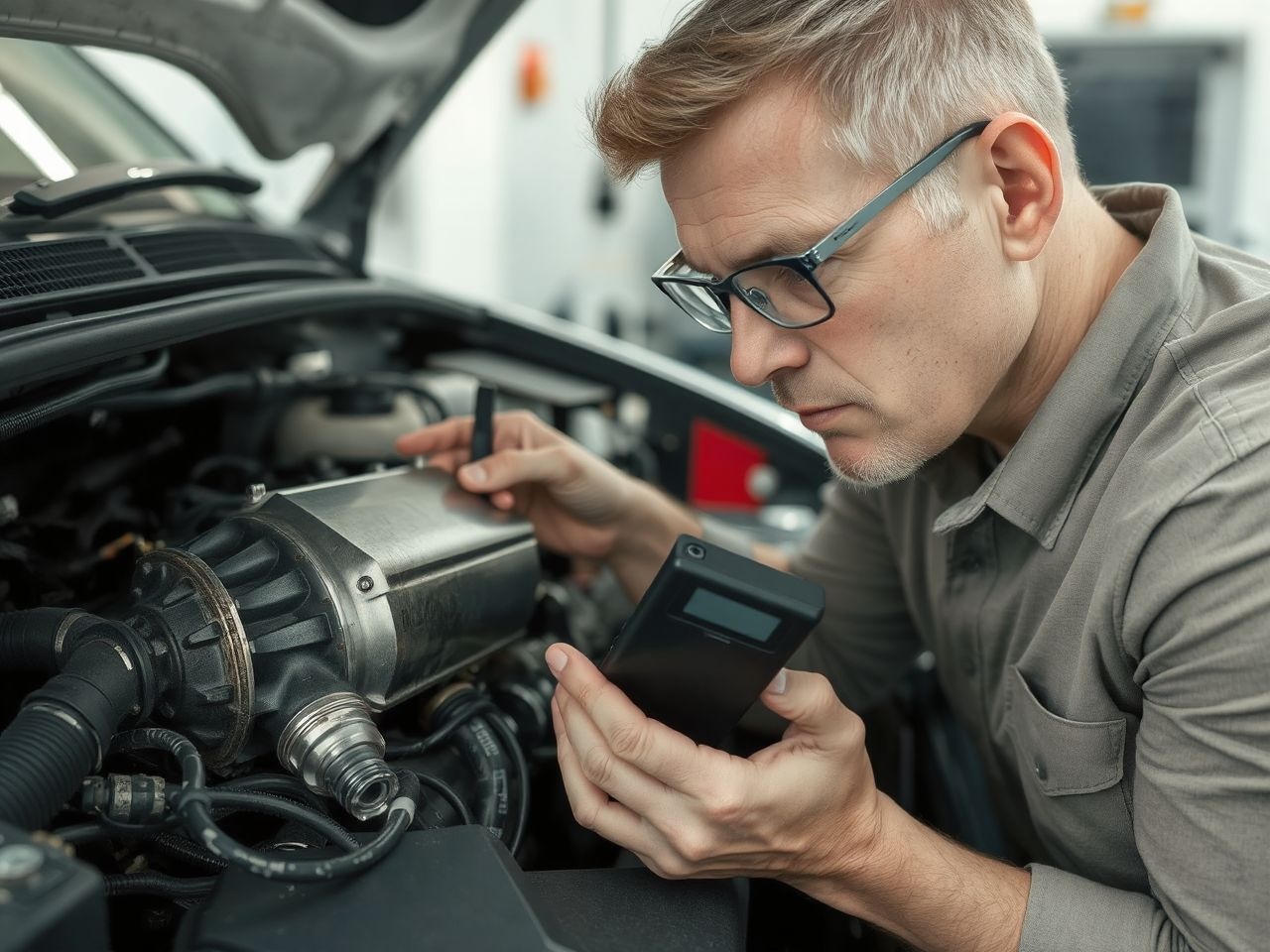

A katalizátor hatékonyságának monitorozása

A hátsó lambdaszonda elsődleges feladata a katalizátor hatékonyságának monitorozása. Ez a funkció kritikus a modern emissziós normák betartásához. Az ECU folyamatosan figyeli és összehasonlítja az első (katalizátor előtti) és a hátsó (katalizátor utáni) lambdaszonda jelét. Egy jól működő katalizátor a kipufogógázban lévő oxigén egy részét felhasználja a CO és HC oxidálásához, valamint az NOx redukálásához. Ennek eredményeként a katalizátor utáni kipufogógáz oxigéntartalma jelentősen alacsonyabb és stabilabb lesz, mint az előtte lévőé.

Amikor az első lambdaszonda jele folyamatosan ingadozik (dús és szegény keverék között váltakozva), a hátsó lambdaszondának stabil, magas feszültségszintet kell mutatnia, minimális ingadozással. Ez azt jelzi, hogy a katalizátor “tárolja” az oxigént, és hatékonyan dolgozza fel a káros anyagokat. Az ECU egy belső algoritmus segítségével számolja ki a katalizátor hatékonyságát ezen jelek alapján. Ha a hátsó szonda jele túlságosan hasonlít az első szonda jeléhez, azaz túl nagy amplitúdóval ingadozik, vagy túl alacsony, instabil feszültséget mutat, az arra utal, hogy a katalizátor elvesztette a hatékonyságát, és nem képes megfelelően átalakítani a káros anyagokat.

Ez a diagnosztikai funkció rendkívül fontos, mert a katalizátor egy drága alkatrész, és a meghibásodása jelentős környezeti terhelést okoz. A hátsó lambdaszonda segítségével az ECU képes időben jelezni a problémát a vezetőnek a Check Engine lámpa felgyújtásával, még mielőtt a károsanyag-kibocsátás elérné a megengedhetetlen mértéket. Ez lehetővé teszi a tulajdonos számára, hogy még a műszaki vizsga előtt orvosolja a problémát, elkerülve a sikertelen vizsgát és a járulékos költségeket.

A hátsó lambdaszonda a katalizátor “őrzője”, amely szigorúan figyeli, hogy az megfelelően végzi-e a munkáját a környezetvédelem érdekében.

A katalizátor működése és degradációja

A katalizátor egy kerámia vagy fém méhsejtszerkezetből álló alkatrész, amelyet nemesfémekkel (platina, palládium, ródium) vonnak be. Ezek a fémek katalizátorként működnek, azaz felgyorsítják a kémiai reakciókat anélkül, hogy maguk is elhasználódnának. A háromutas katalizátor a következő reakciókat végzi:

• Oxidáció: A szén-monoxidot (CO) szén-dioxiddá (CO2) és a szénhidrogéneket (HC) vízgőzzé (H2O) és szén-dioxiddá alakítja.
• Redukció: A nitrogén-oxidokat (NOx) nitrogénné (N2) és oxigénné (O2) alakítja.

Ez a folyamat csak meghatározott hőmérsékleti tartományban (általában 300-800°C) működik hatékonyan. Hideg motor esetén a katalizátor még nem működik, ezért a modern autókban gyakran előfordul, hogy az első néhány percben a motorvezérlés dúsabb keverékkel üzemel, hogy gyorsabban felmelegítse a katalizátort.

A katalizátor azonban idővel degradálódhat, és elveszítheti hatékonyságát. Ennek több oka is lehet:

• Nemesfémek “mérgezése”: Ólmozott benzin (bár ma már ritka), szilikon alapú tömítőanyagok, fagyálló folyadék, vagy egyes motorolaj-adalékok lerakódhatnak a nemesfémek felületén, gátolva azok katalitikus aktivitását.
• Túlmelegedés: Extrém hőmérsékletnek kitéve a katalizátor szerkezete károsodhat. Ez előfordulhat például motorhiba, gyújtáshiba vagy túl dús keverék miatt, amikor éghetetlen üzemanyag jut a kipufogóba és ott ég el.
• Fizikai sérülés: Ütés, rázkódás, vagy a kerámia test repedése, törése szintén csökkentheti a hatékonyságot vagy teljesen tönkreteheti az alkatrészt.
• Természetes elhasználódás: Mint minden alkatrész, a katalizátor is öregszik. A nemesfémek lassan elpárolognak, vagy a felületük erodálódik, csökkentve a reakciófelületet.

Amikor a katalizátor hatékonysága csökken, a kipufogógázban lévő oxigénkoncentráció a hátsó lambdaszondánál kevésbé stabilizálódik, és a szonda jele jobban hasonlít az első szonda jelére, kiváltva a hibakódot és a Check Engine lámpát.

A hátsó lambdaszonda jelzéseinek értelmezése az ECU számára

Az ECU (Engine Control Unit) kulcsfontosságú szerepet játszik a hátsó lambdaszonda által szolgáltatott adatok értelmezésében. Nem csupán egy nyers feszültségértéket dolgoz fel, hanem komplex algoritmusok és logikai függvények segítségével értékeli a jelet. Az ECU folyamatosan monitorozza mind az első, mind a hátsó lambdaszonda kimeneti feszültségét és annak változását.

Egy optimálisan működő rendszerben az első lambdaszonda jele folyamatosan ingadozik 0,1V és 0,9V között, jelezve a dús és szegény keverék közötti ciklikus váltást. Ezzel szemben a hátsó lambdaszonda jele egy jól működő katalizátor esetén stabilan magas feszültségen (általában 0,6-0,8V) áll, és csak minimális ingadozást mutat. Ez a stabilitás azt jelzi, hogy a katalizátor hatékonyan “elfogyasztja” az oxigént a káros anyagok átalakításához.

Az ECU összehasonlítja az első és a hátsó szonda jelének amplitúdóját és frekvenciáját. Ha a hátsó szonda jele túlzottan ingadozik, és amplitúdója megegyezik vagy nagyon közel áll az első szonda amplitúdójához, az az ECU számára azt jelenti, hogy a katalizátor oxigéntároló képessége csökkent, vagy teljesen megszűnt. Más szóval, a katalizátor már nem képes hatékonyan tisztítani a kipufogógázokat. Ezen felül, az ECU figyeli a szondák fűtésének állapotát, a szonda reakcióidejét, és azt is, hogy a jel értelmezhető tartományban van-e.

Amikor az ECU azt észleli, hogy a katalizátor hatékonysága egy bizonyos küszöb alá esik, ami a jármű gyártója által meghatározott érték, akkor rögzíti a megfelelő hibakódot (pl. P0420 vagy P0430) a memóriájában, és felgyújtja a műszerfalon a MIL (Malfunction Indicator Lamp), közismertebb nevén a Check Engine lámpát. Ez a jelzés figyelmezteti a vezetőt a problémára, és jelzi, hogy a jármű károsanyag-kibocsátása valószínűleg meghaladja a megengedett határértéket.

Jellegzetes hibakódok és azok értelmezése

A hátsó lambdaszonda hibái vagy a katalizátor alacsony hatékonysága specifikus hibakódokat generálhat a jármű OBD-II (On-Board Diagnostics II) rendszerében. Ezek a kódok szabványosítottak, és segítenek a diagnosztikában. A leggyakoribb és legismertebb hibakódok, amelyek a hátsó lambdaszondával és a katalizátor hatékonyságával kapcsolatosak, a következők:

• P0420: Catalytic Converter System Efficiency Below Threshold (Bank 1) – Ez a kód azt jelzi, hogy a katalizátor hatékonysága a megengedett szint alá csökkent az első hengersorban (ha V-motorról van szó, egyébként ez az egyetlen hengersor). Ez a leggyakoribb kód, ami a hátsó lambdaszonda által észlelt problémára utal. Nem feltétlenül maga a szonda hibás, hanem a katalizátor, amit a szonda jelez.
• P0430: Catalytic Converter System Efficiency Below Threshold (Bank 2) – Hasonló a P0420-hoz, de a második hengersorra vonatkozik (V6 vagy V8 motorok esetén).
• P0136: O2 Sensor Circuit Malfunction (Bank 1 Sensor 2) – Ez a kód kifejezetten a hátsó lambdaszonda (Sensor 2) áramkörének hibájára utal az első hengersorban. Ez lehet szakadás, rövidzárlat, vagy a szonda belső hibája.
• P0137: O2 Sensor Circuit Low Voltage (Bank 1 Sensor 2) – A hátsó lambdaszonda túl alacsony feszültséget érzékel az első hengersorban. Ez utalhat a szonda meghibásodására, vezetékszakadásra, vagy levegőbeszívásra a kipufogórendszerben.
• P0138: O2 Sensor Circuit High Voltage (Bank 1 Sensor 2) – A hátsó lambdaszonda túl magas feszültséget érzékel az első hengersorban. Ez lehet a szonda meghibásodása, rövidzárlat a vezetékezésben, vagy túl dús keverék.
• P0139: O2 Sensor Circuit Slow Response (Bank 1 Sensor 2) – A hátsó lambdaszonda túl lassan reagál a kipufogógáz összetételének változására. Ez általában az öregedő, elhasználódott szondára utal, amelynek reakcióideje megnőtt.
• P0140: O2 Sensor Circuit No Activity Detected (Bank 1 Sensor 2) – Nincs jelaktivitás a hátsó lambdaszondáról. Ez lehet a szonda teljes meghibásodása, vezetékszakadás, vagy a fűtés meghibásodása.
• P0141: O2 Sensor Heater Circuit Malfunction (Bank 1 Sensor 2) – A hátsó lambdaszonda fűtésének meghibásodását jelzi. A fűtés hiánya miatt a szonda nem éri el az üzemi hőmérsékletet, így nem tud pontos adatokat szolgáltatni.

Ezek a hibakódok kritikusak a diagnosztikában. Fontos megjegyezni, hogy egy P0420 vagy P0430 kód esetén a probléma forrása szinte mindig a katalizátor, nem pedig maga a hátsó lambdaszonda. A szonda csupán jelzi a katalizátor hibáját. Más kódok, mint például a P0136-P0141, viszont közvetlenül a szonda vagy annak áramkörének problémájára utalnak.

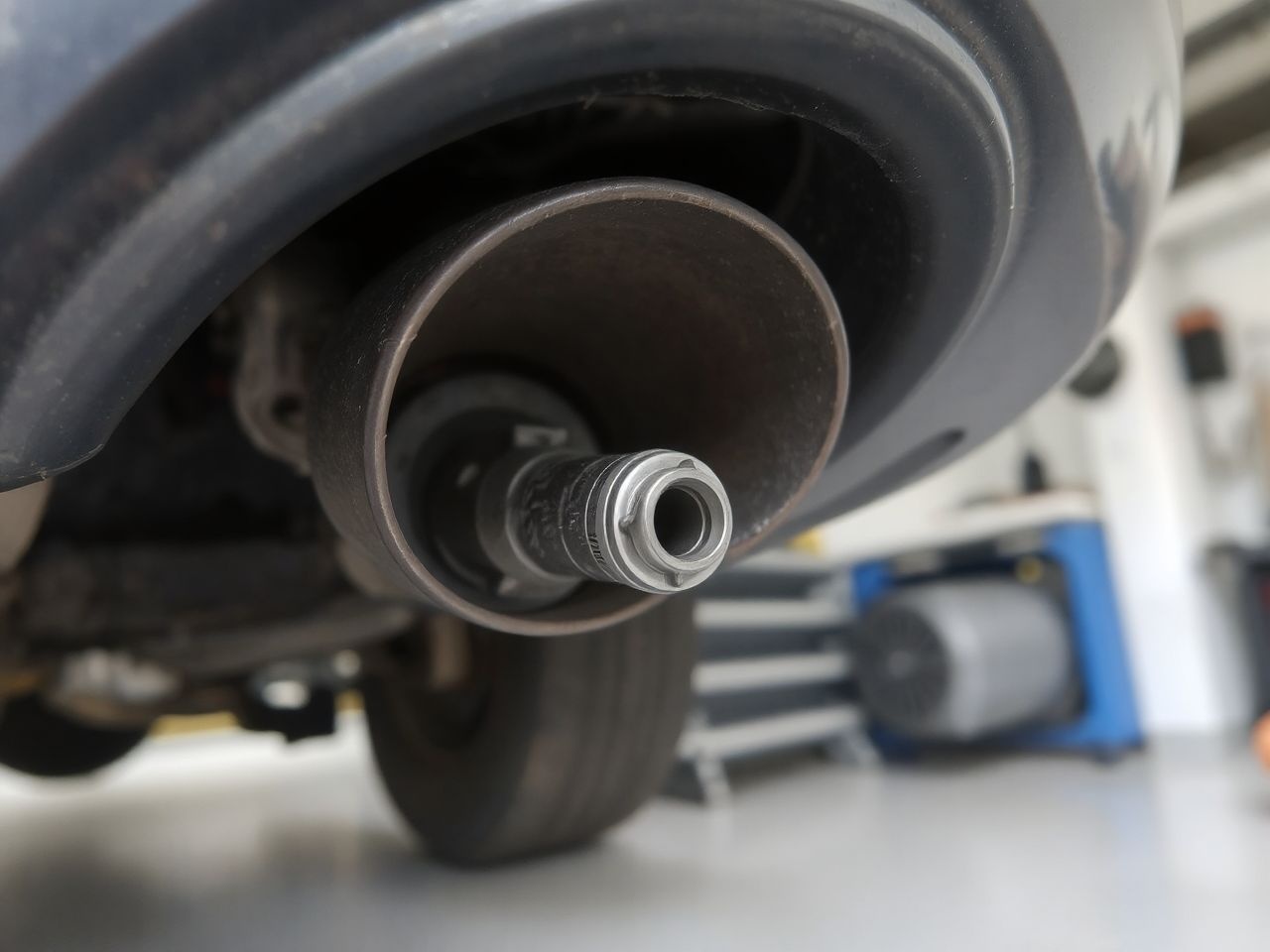

A hibás hátsó lambdaszonda tünetei

A hátsó lambdaszonda meghibásodása önmagában ritkán okoz drámai, azonnal észrevehető tüneteket a motor működésében, ellentétben az első lambdaszonda hibájával. Ennek oka, hogy a hátsó szonda elsősorban diagnosztikai feladatot lát el, és nem közvetlenül szabályozza az üzemanyag-levegő keveréket. Azonban vannak jelek, amelyek arra utalhatnak, hogy probléma van a hátsó szenzorral vagy a katalizátorral, amit az érzékelő monitoroz:

1. Check Engine lámpa világít: Ez a leggyakoribb és legnyilvánvalóbb tünet. Amikor az ECU hibakódot rögzít (például P0420, P0430, vagy a hátsó szondára vonatkozó P0136-P0141), azonnal felgyújtja a Check Engine lámpát. Fontos, hogy ezt a jelzést komolyan vegyük, és minél előbb diagnosztizáltassuk a problémát.
2. Növekedett üzemanyag-fogyasztás: Bár a hátsó szonda nem szabályozza közvetlenül a keveréket, a katalizátor hibája (amit a szonda diagnosztizál) befolyásolhatja a motor hatékonyságát. Ha a katalizátor nem működik megfelelően, az ECU néha megpróbálhatja kompenzálni a problémát, ami dúsabb keverékhez és ezáltal magasabb fogyasztáshoz vezethet.
3. Csökkent motorteljesítmény: Hasonlóan az üzemanyag-fogyasztáshoz, a katalizátor eltömődése vagy meghibásodása gátolhatja a kipufogógázok szabad áramlását, ami “fojtja” a motort és csökkenti a teljesítményét. Ebben az esetben a hátsó lambdaszonda jelezheti a problémát.
4. Fokozott károsanyag-kibocsátás: Ez a legfontosabb, bár nem közvetlenül érzékelhető tünet. Ha a katalizátor nem működik, vagy a hátsó szonda hibásan mér, a jármű károsanyag-kibocsátása megnő, ami a műszaki vizsgán bukást eredményezhet.
5. Kipufogógáz szag: Extrém esetekben, ha a katalizátor teljesen tönkremegy, vagy a motor extrém dús keverékkel működik, érezhetővé válhat a kipufogógáz szaga, ami nyers üzemanyagra vagy kénre emlékeztethet.
6. Egyéb, a katalizátor hibájára utaló jelek: A katalizátor eltömődése esetén a motor nehezen indul, lefullad, vagy a kipufogórendszer felől szokatlan, csörgő hang hallatszik (ha a kerámia betét elmorzsolódott).

Mivel a Check Engine lámpa sokféle problémát jelezhet, elengedhetetlen a diagnosztikai hibakódok kiolvasása egy OBD-II szkennerrel a pontos probléma azonosításához.

Diagnosztikai eljárások és műszeres vizsgálat

Amikor a Check Engine lámpa világít, és a hátsó lambdaszondára vagy a katalizátorra utaló hibakódok jelennek meg, a diagnosztika több lépésből áll. A cél a probléma forrásának pontos azonosítása: a szonda hibás, a vezetékezés hibás, vagy valóban a katalizátorral van baj.

1. Hibakódok kiolvasása: Az első és legfontosabb lépés. Az OBD-II szkenner segítségével kiolvassuk a tárolt hibakódokat. Ez azonnal szűkíti a lehetséges hibaforrások körét.
2. Adatfolyam elemzése (Live Data): A szkennerrel valós időben figyelhető az első és hátsó lambdaszonda kimeneti feszültsége.
• Jól működő rendszer esetén: Az első szonda jele folyamatosan ingadozik (0,1-0,9V), míg a hátsó szonda jele stabilan magas (0,6-0,8V) és csak lassan, kis amplitúdóval ingadozik.
• Katalizátor hiba esetén (P0420/P0430): A hátsó szonda jele nagyon hasonlóan ingadozik az első szondáéhoz, vagy stabilan alacsony.
• Hátsó szonda hiba esetén (P0136-P0141): A szonda jele nulla, stabilan alacsony vagy magas, vagy nem reagál a motor fordulatszám-változására.
3. Oszcilloszkópos vizsgálat: Ez a legpontosabb módszer a lambdaszondák működésének ellenőrzésére. Az oszcilloszkóp vizuálisan megjeleníti a szonda feszültségjelét az idő függvényében, lehetővé téve a reakcióidő, az amplitúdó és a jelforma részletes elemzését.
• Egy jól működő hátsó szonda jele egyenesebb vonalat mutat, mint az elsőé.
• A lassú reakcióidő vagy a jel hiánya egyértelműen a szonda hibájára utal.
4. Vezetékezés és csatlakozók ellenőrzése: Vizsgáljuk meg a szonda kábelét és csatlakozóit szakadás, sérülés, korrózió vagy rossz érintkezés szempontjából. A fűtés áramkörét is ellenőrizni kell multiméterrel.
5. Kipufogórendszer tömítettségének ellenőrzése: A katalizátor előtti vagy utáni szivárgás hamis levegőt juttathat a rendszerbe, befolyásolva az oxigénszintet és megtévesztve a szondát.
6. Katalizátor ellenőrzése: Ha a hátsó szonda jól működik, és a P0420/P0430 kód áll fenn, valószínűleg a katalizátor a hibás. Vizsgáljuk meg a katalizátort eltömődés, fizikai sérülés vagy laza részek szempontjából. Endoszkóppal be is lehet nézni a belsejébe.
7. Motor állapotának ellenőrzése: Az alapvető motorhibák, mint a gyújtáskimaradás, dús vagy szegény keverék, olajégetés, szintén károsíthatják a katalizátort és befolyásolhatják a lambdaszondák működését.

A pontos diagnózis elengedhetetlen a felesleges alkatrészcserék elkerüléséhez. Sok esetben, ha P0420/P0430 kód van, az emberek azonnal a hátsó lambdaszondát cserélik, pedig a probléma forrása valójában a katalizátor.

A lambdaszonda élettartama és csereintervallumok

A lambdaszondák, mint minden érzékelő, idővel elhasználódnak és veszítenek pontosságukból, reakcióidejükből. Bár a hátsó lambdaszonda kevésbé van kitéve a közvetlen égési maradványoknak, mint az első, mégis folyamatosan magas hőmérsékleten és agresszív kipufogógáz környezetben dolgozik. Az élettartamuk számos tényezőtől függ:

• Típus: A régebbi, fűtés nélküli szondák élettartama rövidebb volt (kb. 50.000-80.000 km). A modern, fűtött cirkónium-dioxid szondák általában 100.000-160.000 km-t bírnak. A szélessávú szondák élettartama hasonló.
• Üzemanyag minősége: A rossz minőségű üzemanyag, amely adalékokat vagy szennyeződéseket tartalmaz, lerakódásokat okozhat a szondán, csökkentve annak érzékenységét.
• Motorolaj fogyasztás: Ha a motor olajat éget, az olajban lévő adalékok (pl. foszfor, cink) lerakódhatnak a szonda érzékelőfelületén, “megmérgezve” azt.
• Hosszú távú dús keverék: A folyamatosan dús keverék miatt korom rakódhat le a szondán, ami gátolja az oxigén áramlását az érzékelő felületére.
• Fizikai sérülés: Ütés, rázkódás, vagy extrém hőmérséklet-ingadozás szintén károsíthatja a szondát.
• Vezetékezés és csatlakozók: A kábelek és csatlakozók sérülése vagy korróziója szintén hibás működéshez vezethet.

A legtöbb autógyártó nem ír elő specifikus csereintervallumot a lambdaszondákra, hanem a diagnosztikai rendszerre bízza a probléma jelzését. Azonban a tapasztalatok szerint a fűtött szondák esetében 100.000-160.000 kilométer után érdemes odafigyelni a működésükre. A hátsó lambdaszonda általában tovább bírja, mint az első, mivel kevésbé van kitéve az égési maradványoknak és a gyors hőmérséklet-ingadozásoknak.

Jelek, amelyek a szonda cseréjét indokolhatják:

• Folyamatosan világító Check Engine lámpa a szondára vonatkozó hibakódokkal (P0136-P0141).
• Lassú reakcióidő, amit oszcilloszkópos méréssel lehet kimutatni.
• Az üzemanyag-fogyasztás indokolatlan növekedése, bár ez inkább az első szonda hibájára utal.
• A műszaki vizsgán mért magas károsanyag-kibocsátás, ha a katalizátor és az első szonda is rendben van.

Fontos, hogy a csere során gyári minőségű vagy azzal egyenértékű utángyártott alkatrészt használjunk, mivel a gyengébb minőségű szondák pontatlansága vagy rövid élettartama további problémákat okozhat.

A csere folyamata és mire figyeljünk

A hátsó lambdaszonda cseréje általában kevésbé bonyolult feladat, mint az első szondáé, mivel gyakran könnyebben hozzáférhető. Azonban mégis igényel bizonyos szerszámokat és némi szakértelmet. Íme a főbb lépések és tanácsok:

1. Biztonság: Mindig hideg motoron és kikapcsolt gyújtással dolgozzunk. Emeljük fel az autót, és rögzítsük stabilan bakokkal. Viseljünk védőkesztyűt és szemüveget.
2. Azonosítás: Győződjünk meg róla, hogy a megfelelő szondát cseréljük (hátsó, bank 1 vagy bank 2). A csatlakozók színe vagy formája segíthet az azonosításban.
3. Csatlakozó szétválasztása: Keresse meg a szonda elektromos csatlakozóját, ami általában a kipufogórendszer közelében, vagy a karosszéria alján található. Óvatosan válassza szét.
4. Régi szonda eltávolítása: Speciális lambdaszonda kulcsra lesz szükség, amelynek van egy kivágása a kábel számára. Ez általában egy 22 mm-es nyitott kulcs vagy egy speciális, a kábel számára kivágott dugókulcs. A szonda gyakran erősen ráég a kipufogócsőre, ezért néha WD-40 vagy más rozsdaoldó használata szükséges, és hagyjuk hatni. Erős feszítésnél figyeljünk, nehogy kárt tegyünk a kipufogórendszerben.
5. Menet tisztítása: Miután a régi szonda ki lett véve, tisztítsuk meg a menetet egy menetfúróval, ha szükséges.
6. Új szonda beszerelése: Az új lambdaszonda menete általában előre be van kenve speciális magas hőmérsékletű zsírral (kerámia zsírral), amely megakadályozza a beragadást és segíti a későbbi eltávolítást. Ha nincs bekenve, használjunk ilyet. Ne kenjük be a szonda érzékelő részét! Csavarja be kézzel, majd húzza meg a gyártó által előírt nyomatékkal. A túlhúzás károsíthatja a szondát vagy a kipufogórendszert.
7. Csatlakozó bekötése: Csatlakoztassa az új szonda elektromos csatlakozóját, és győződjön meg róla, hogy stabilan rögzül. Vezesse el a kábelt úgy, hogy ne érjen forró felületekhez vagy mozgó alkatrészekhez.
8. Hibakódok törlése: A csere után töröljük a hibakódokat az ECU memóriájából egy diagnosztikai eszközzel.
9. Tesztvezetés: Tegyen egy rövid tesztkört, hogy az ECU újra kalibrálhassa magát, és ellenőrizze, hogy a Check Engine lámpa nem gyullad-e ki újra.

Figyelem: Egyes autótípusoknál a lambdaszonda beszerelésekor a kábel hossza és a csatlakozó típusa kulcsfontosságú. Mindig győződjünk meg róla, hogy a járműhöz pontosan megfelelő alkatrészt szereztük be. Univerzális szondák is léteznek, amelyeknél a csatlakozót át kell forrasztani, de ezek használata nem mindig javasolt, és hibás bekötés esetén károsíthatja az ECU-t.

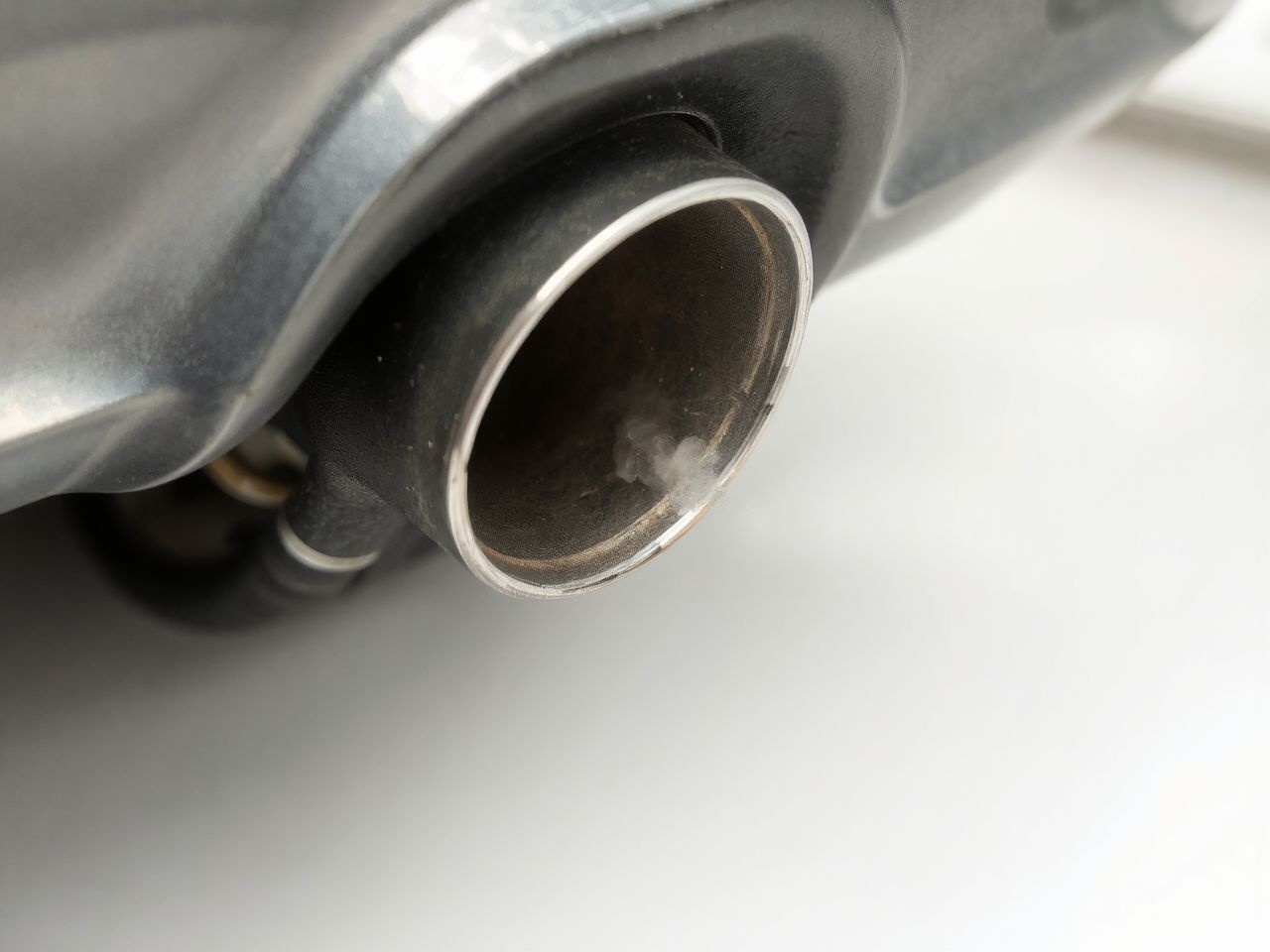

A hibás hátsó lambdaszonda környezeti hatása

A hátsó lambdaszonda hibája közvetlenül vagy közvetve jelentős környezeti hatással járhat. Mivel a fő feladata a katalizátor hatékonyságának ellenőrzése, ha a szonda hibás, vagy a katalizátor nem működik megfelelően, az alábbi környezeti problémákat okozhatja:

1. Növekedett károsanyag-kibocsátás: Ez a legnyilvánvalóbb hatás. Ha a katalizátor nem képes a káros nitrogén-oxidokat, szén-monoxidot és szénhidrogéneket átalakítani, ezek a vegyületek a légkörbe jutnak. Ezek hozzájárulnak a szmog képződéséhez, a savas esőhöz és az üvegházhatáshoz.
2. Nem megfelelő üzemanyag-levegő keverék: Bár a hátsó szonda nem szabályozza közvetlenül a keveréket, egy hibás jel megtévesztheti az ECU-t. Bizonyos esetekben az ECU megpróbálhatja kompenzálni a katalizátor vélt vagy valós hibáját, ami dúsabb keverékhez vezethet. A dús keverék pedig növeli a szén-monoxid és a szénhidrogének kibocsátását.
3. Felesleges üzemanyag-fogyasztás: A megnövekedett fogyasztás nemcsak gazdasági, hanem környezeti szempontból is hátrányos. Több üzemanyag elégetése több szén-dioxidot juttat a légkörbe, ami hozzájárul az éghajlatváltozáshoz.
4. Katalizátor további károsodása: Ha a hátsó lambdaszonda hibája miatt a katalizátor problémáját nem észlelik időben, a katalizátor tovább károsodhat, vagy teljesen tönkremehet. Egy teljesen tönkrement katalizátor már egyáltalán nem képes tisztítani a kipufogógázt, ami drámaian megnöveli a károsanyag-kibocsátást.

A szigorodó emissziós normák miatt a járműgyártók és a szabályozó szervek is nagy hangsúlyt fektetnek a kipufogógáz-tisztító rendszerek megbízhatóságára. A hátsó lambdaszonda kritikus láncszeme ennek a rendszernek, biztosítva, hogy a jármű a tervezett környezetvédelmi paraméterek között működjön. A meghibásodott szonda vagy a rossz katalizátor nemcsak a műszaki vizsgán okoz gondot, hanem egyértelműen hozzájárul a levegőszennyezéshez, így a javítása nem csupán jogi, hanem etikai kötelezettség is.

A műszaki vizsga és a lambdaszonda

A műszaki vizsga során a járművek környezetvédelmi megfelelősége, azaz a károsanyag-kibocsátás mérése az egyik legfontosabb ellenőrzési pont. A hátsó lambdaszonda és a katalizátor állapota közvetlenül befolyásolja ezt a vizsgarészt. Magyarországon és az Európai Unióban is szigorú előírások vonatkoznak a kipufogógáz-emisszióra, és egy hibás hátsó lambdaszonda vagy egy rossz katalizátor szinte garantáltan sikertelen vizsgát eredményez.

A vizsga során két fő dolgot ellenőriznek:

1. OBD-II ellenőrzés: A vizsgabiztos csatlakoztatja a diagnosztikai eszközt a jármű OBD-II portjához, és ellenőrzi, hogy vannak-e tárolt hibakódok a motorvezérlő egységben. Ha a Check Engine lámpa világít, vagy olyan hibakódok vannak tárolva, amelyek a katalizátor hatékonyságára (P0420, P0430) vagy a lambdaszonda áramkörére (P0136-P0141) vonatkoznak, a jármű azonnal megbukik a vizsgán. Fontos, hogy a hibakódok törlése után az ECU-nak elegendő időre van szüksége a “monitorok futtatásához” és az emissziós rendszerek ellenőrzéséhez. Ha a monitorok nincsenek készen, az is sikertelen vizsgát eredményezhet, még akkor is, ha nincs aktív hibakód.
2. Kipufogógáz-elemzés: Egy speciális gázelemző műszerrel mérik a kipufogógáz CO, HC és NOx tartalmát alapjáraton és emelt fordulatszámon. Ha a katalizátor nem működik megfelelően (amit a hátsó lambdaszonda jelezhet), ezek az értékek meghaladják a megengedett határértéket, és a jármű megbukik.

A hátsó lambdaszonda tehát kulcsszerepet játszik abban, hogy a jármű megfeleljen a környezetvédelmi előírásoknak. Ha a Check Engine lámpa világít, vagy a fent említett hibakódok valamelyike fennáll, a műszaki vizsga előtt feltétlenül orvosolni kell a problémát. Ez nemcsak a vizsga sikeres teljesítése miatt fontos, hanem azért is, mert a környezetvédelem és a jármű hosszú távú, megbízható működése szempontjából is elengedhetetlen.

A műszaki vizsga nem csupán egy formalitás, hanem a hátsó lambdaszonda és a katalizátor egészségi állapotának valós próbája, amelyen csak a jól működő rendszerek mennek át.

Üzemanyag-fogyasztás és motorteljesítmény

A hátsó lambdaszonda hibája közvetlenül ritkán okoz drámai változást az üzemanyag-fogyasztásban vagy a motorteljesítményben, mivel elsősorban diagnosztikai feladatot lát el. Azonban a hibás működéséből adódó következmények, különösen a katalizátor meghibásodása, már jelentős hatással lehetnek ezekre a paraméterekre.

• Üzemanyag-fogyasztás:
  • Ha a hátsó lambdaszonda hibája miatt az ECU tévesen azt hiszi, hogy a katalizátor nem működik, vagy ha a katalizátor valóban rossz, az ECU megpróbálhatja “kompenzálni” a problémát. Néhány járműnél ez azt jelentheti, hogy az ECU dúsabb keverékkel üzemelteti a motort, remélve, hogy így javítja az égést és a katalizátor hatékonyságát. Ez azonban elkerülhetetlenül növeli az üzemanyag-fogyasztást.
  • Egy eltömődött katalizátor megnöveli a kipufogógáz ellennyomását, ami a motornak nehezebbé teszi a kipufogógázok kiürítését. Ez csökkenti a motor hatékonyságát, és ahhoz vezethet, hogy a motor több üzemanyagot igényel ugyanazon teljesítmény leadásához.
• Motorteljesítmény:
  • A katalizátor eltömődése, amit a hátsó lambdaszonda jelezhet, komoly hatással lehet a motorteljesítményre. Az eltömődött katalizátor korlátozza a kipufogógázok áramlását, ami lényegében “fojtja” a motort. Ez a jelenség hasonló ahhoz, mintha a kipufogócsőbe egy dugót tennénk.
  • A motor elveszíti a “lélegzetét”, ami a gyorsulás csökkenésében, a motor nehézkesebb járásában, és a végsebesség romlásában nyilvánulhat meg. A motor erőtlennek tűnhet, különösen magasabb fordulatszámon vagy terhelés alatt.
  • Ritkán, de előfordulhat, hogy az ECU “limp mode” (vészüzem) állapotba kapcsolja a motort, ha komoly problémát észlel az emissziós rendszerrel, ami drasztikusan korlátozza a teljesítményt, hogy elkerülje a további károsodást.

Összességében tehát, bár a hátsó lambdaszonda maga nem befolyásolja közvetlenül a motor működését, a meghibásodása által jelzett katalizátorprobléma súlyos következményekkel járhat az üzemanyag-fogyasztásra és a motorteljesítményre nézve. Ezért fontos, hogy a Check Engine lámpa világításakor minél előbb diagnosztizáltassuk és javíttassuk a problémát.

Tippek a lambdaszonda és a katalizátor élettartamának meghosszabbítására

A lambdaszondák és a katalizátor drága alkatrészek, cseréjük jelentős kiadással járhat. Megfelelő odafigyeléssel és karbantartással azonban jelentősen meghosszabbítható az élettartamuk. Íme néhány tipp:

1. Rendszeres motor karbantartás: A legfontosabb. A motor megfelelő működése kulcsfontosságú. Győződjünk meg róla, hogy a gyújtásrendszer (gyertyák, gyújtókábelek, trafók) hibátlan, az üzemanyagrendszer (befecskendezők) tiszta, és a levegőszűrő nem tömődött el. A gyújtáskimaradás vagy a rossz égés elégetlen üzemanyagot juttathat a katalizátorba, ami túlmelegedéshez és károsodáshoz vezet.
2. Minőségi üzemanyag használata: Tankoljunk megbízható forrásból származó, jó minőségű üzemanyagot. A szennyezett vagy rossz minőségű üzemanyag lerakódásokat okozhat a szondán és a katalizátorban.
3. Olajfogyasztás ellenőrzése: Ha a motor olajat éget, az olajban lévő adalékok (pl. foszfor, cink) lerakódhatnak a szondán és a katalizátoron, “megmérgezve” azokat. Rendszeresen ellenőrizzük az olajszintet, és orvosoljuk az olajfogyasztás okát.
4. Kerüljük a rövid utakat: A katalizátor és a lambdaszondák csak üzemi hőmérsékleten működnek hatékonyan. A gyakori rövid utak, ahol a motor és a kipufogórendszer nem éri el az optimális hőmérsékletet, felgyorsíthatják az elhasználódást és a korom lerakódását. Időnként tegyünk hosszabb utakat, hogy a rendszer alaposan átmelegedhessen.
5. Kipufogórendszer tömítettségének ellenőrzése: A katalizátor előtti vagy utáni szivárgások hamis levegővel torzíthatják a lambdaszondák méréseit, ami az ECU téves szabályozásához vezethet, és károsíthatja a katalizátort.
6. Kerüljük az üresjárati alapjáratot: A hosszú ideig tartó alapjáraton való működés nem ideális a katalizátor számára, mivel a hőmérséklet nem elegendő a hatékony működéshez.
7. Diagnosztikai hibakódok azonnali kezelése: Ha a Check Engine lámpa felgyullad, ne halogassuk a diagnosztizálást és a javítást. A korán felismert és orvosolt problémák megelőzhetik a drágább alkatrészek (katalizátor) károsodását.
8. Kerüljük a vegyszeres “tisztítókat”: Egyes motorba önthető “katalizátor tisztító” adalékok hatékonysága megkérdőjelezhető, sőt, némelyik káros is lehet. Mindig konzultáljunk szakemberrel, mielőtt ilyen termékeket használnánk.

Ezen tippek betartásával jelentősen hozzájárulhatunk ahhoz, hogy a hátsó lambdaszonda és a katalizátor hosszú ideig, megbízhatóan és hatékonyan működjön, megkímélve minket a drága javításoktól és a környezetet a felesleges szennyezéstől.

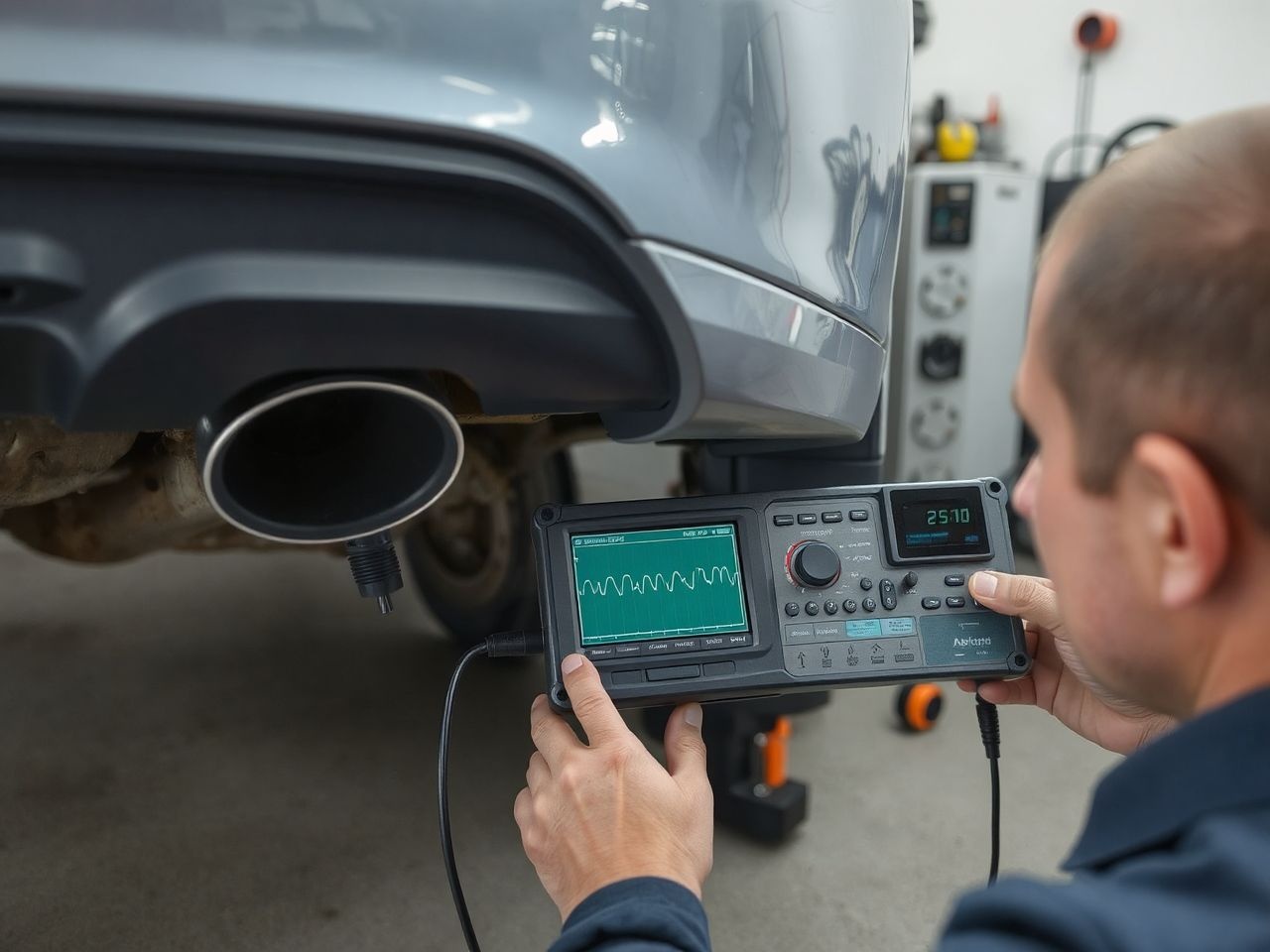

Fejlett diagnosztikai módszerek és oszcilloszkópos vizsgálat

A modern autódiagnosztika messze túlmutat a hibakódok egyszerű kiolvasásán. Különösen a lambdaszondák esetében, ahol a jel minősége és dinamikája kritikus, az oszcilloszkópos vizsgálat a leghatékonyabb és legmegbízhatóbb módszer a pontos diagnózishoz. Egy egyszerű OBD-II szkennerrel csak a feszültségértékeket és azok ingadozását láthatjuk numerikusan, míg az oszcilloszkóp a jel hullámformáját mutatja valós időben.

Miért fontos az oszcilloszkóp?

• Jelforma elemzése: Az oszcilloszkóp vizuálisan megjeleníti a szonda kimeneti feszültségét az idő függvényében. Ez lehetővé teszi, hogy a szerelő ne csak azt lássa, hogy a jel magas vagy alacsony, hanem azt is, hogy milyen gyorsan változik, milyen sima a görbe, és vannak-e benne zavaró zajok vagy anomáliák.
• Reakcióidő mérése: A szonda reakcióideje (azaz, hogy milyen gyorsan vált át szegényről dúsra és vissza) kulcsfontosságú. Egy lassú szonda, még ha a feszültségei megfelelőnek is tűnnek, nem tudja időben továbbítani az információt az ECU-nak, ami rossz keverékszabályozáshoz vezet. Az oszcilloszkóp pontosan megmutatja ezt a késleltetést.
• Fűtés ellenőrzése: A fűtött lambdaszondák esetében az oszcilloszkóppal ellenőrizhető a fűtőáramkör pulzálása, és a fűtés hatékonysága. Ha a fűtés hibás, a szonda nem éri el az üzemi hőmérsékletet, és hibás adatokat szolgáltat.
• Zaj és interferencia azonosítása: Az elektromos zajok vagy interferenciák a kábelezésben torzíthatják a szonda jelét. Az oszcilloszkóp ezeket a zavarokat is kimutatja, ami segít azonosítani a vezetékezési problémákat.

A hátsó lambdaszonda oszcilloszkópos vizsgálata:

Egy jól működő hátsó lambdaszonda jele, mint már említettük, viszonylag stabil és magas feszültségen áll. Az oszcilloszkópon ez egy majdnem egyenes vonalként jelenik meg, minimális hullámzással, általában 0,6-0,8V körül. Ezzel szemben az első szonda jele folyamatosan ingadozik 0,1V és 0,9V között, egy szabályos szinuszos vagy négyszöghullámhoz hasonlóan.

Ha a katalizátor hatékonysága csökkent (P0420/P0430 hibakód), a hátsó szonda jele is elkezd ingadozni, és egyre inkább hasonlítani fog az első szonda jelére, bár általában kisebb amplitúdóval. Az oszcilloszkóp vizuálisan is megmutatja ezt az “összecsúszást” a két szonda jele között, ami egyértelműen a katalizátor hibájára utal.

Ha a hátsó szonda maga hibás (pl. P0136-P0141 hibakódok), az oszcilloszkóp megmutatja a jel hiányát, a túl alacsony vagy túl magas, stabil feszültséget, vagy a rendellenesen lassú reakcióidőt. Ez a vizuális megerősítés rendkívül értékes, mivel a számszerű adatok néha félrevezetőek lehetnek.

Az oszcilloszkópos vizsgálat tehát elengedhetetlen a bonyolultabb lambdaszonda- és katalizátorproblémák pontos diagnosztizálásához, biztosítva, hogy a megfelelő alkatrészt cseréljék ki, és a jármű ismét optimálisan működjön.

A lambda szonda technológiai fejlődése

A lambdaszondák az 1970-es évek végén jelentek meg az autókban, kezdetben egy egyszerű, fűtés nélküli cirkónium-dioxid szenzorként. Azóta jelentős technológiai fejlődésen mentek keresztül, hogy megfeleljenek a szigorodó emissziós normáknak és a motorvezérlő rendszerek növekvő komplexitásának.

Fűtött lambdaszondák: Az egyik legfontosabb fejlesztés a fűtőszál bevezetése volt. Ez lehetővé tette, hogy a szonda gyorsabban elérje az üzemi hőmérsékletet (kevesebb mint 30 másodperc), különösen hidegindítások után. Ezáltal a motorvezérlés gyorsabban tudta megkezdeni a keverék szabályozását, csökkentve a hideg motor károsanyag-kibocsátását.

Titán-dioxid (TiO2) szondák: A cirkónium-dioxid szondák alternatívájaként megjelentek a titán-dioxid alapú szenzorok. Ezek ellenállás-alapú érzékelők, amelyek a kipufogógáz oxigéntartalmának változására az ellenállásuk megváltoztatásával reagálnak. Bár nem igényelnek referencialevegt, és kisebbek lehetnek, a cirkónium-dioxid szondák elterjedtebbek maradtak.

Szélessávú (Broadband) lambdaszondák: A legjelentősebb fejlődés a szabályozó szondák terén a szélessávú (más néven lineáris) lambdaszonda megjelenése volt az 1990-es évek végén. Ezek a szondák nemcsak azt tudják jelezni, hogy a keverék dús vagy szegény, hanem pontosan meg tudják mondani, hogy mennyire. Ezáltal az ECU sokkal finomabb és pontosabb keverékszabályozást tud végezni, ami különösen fontos a modern, közvetlen befecskendezéses motorok és a turbófeltöltős rendszerek esetében. Bár a hátsó lambdaszondák továbbra is jellemzően keskenysávúak maradtak, a szélessávú technológia hatással van az első szondára és így az egész emissziós rendszerre.

Intelligens szondák és diagnosztika: A modern lambdaszondák már nem csupán egyszerű érzékelők, hanem gyakran integrált elektronikával rendelkeznek, amelyek képesek öndiagnosztikára és kommunikálnak az ECU-val digitális protokollokon keresztül. Ez tovább javítja a diagnosztika pontosságát és a rendszer megbízhatóságát.

A jövőben várhatóan tovább folytatódik a lambdaszondák fejlődése, még pontosabb, gyorsabb és ellenállóbb szenzorok megjelenésével, amelyek tovább segítik a járművek károsanyag-kibocsátásának minimalizálását és a motorok hatékonyságának maximalizálását.

Gyakori tévhitek a hátsó lambdaszondával kapcsolatban

A lambdaszondák működése és szerepe körül számos tévhit kering, különösen a hátsó szenzorral kapcsolatban. Fontos tisztázni ezeket, hogy elkerüljük a felesleges kiadásokat és a rossz diagnózisokat.

1. “A hátsó lambdaszonda is szabályozza a keveréket.” – Ez a leggyakoribb tévhit. A hátsó lambdaszonda elsődlegesen diagnosztikai feladatot lát el, a katalizátor hatékonyságát figyeli. Az üzemanyag-levegő keverék arányát az első, szabályozó lambdaszonda és az ECU szabályozza. Bár a hátsó szonda jele befolyásolhatja az ECU hosszú távú üzemanyag-korrekcióit, közvetlen szabályozó szerepe nincs.
2. “Ha P0420/P0430 hibakód van, biztosan a hátsó lambdaszonda a hibás.” – Ez egy másik gyakori tévedés, ami sok felesleges szondacseréhez vezet. A P0420 (vagy P0430) kód azt jelenti, hogy a katalizátor hatékonysága a küszöbérték alá esett. A hátsó lambdaszonda csupán jelzi ezt a problémát, tehát a hiba forrása szinte mindig a katalizátor, nem maga a szonda. Ha a szonda hibás, akkor jellemzően P0136-P0141 tartományba eső hibakódok jelennek meg.
3. “Egy hibás hátsó lambdaszonda miatt a motor rosszul fog járni és sokat fogyaszt.” – Bár egy hibás katalizátor (amit a szonda jelez) valóban okozhat teljesítménycsökkenést és fogyasztásnövekedést, maga a hátsó lambdaszonda hibája ritkán okoz azonnali, drámai tüneteket a motor működésében. Az első szonda hibája sokkal inkább befolyásolja ezeket a paramétereket. A hátsó szonda hibájának fő tünete a Check Engine lámpa és a környezetvédelmi értékek romlása.
4. “A lambdaszondát ki lehet iktatni, vagy szimulálni.” – Bár léteznek olyan “lambda szonda emulátorok” vagy szoftveres megoldások, amelyek megpróbálják elhitetni az ECU-val, hogy a katalizátor és a hátsó szonda rendben van, ezek használata illegális, és a jármű nem fog átmenni a műszaki vizsgán. Ezek a megoldások nem oldják meg az alapvető problémát (a rossz katalizátort), csak elfedik azt, miközben a jármű továbbra is szennyezi a környezetet.
5. “A lambdaszonda tisztítható.” – Bár a felületén lerakódhat korom, a lambdaszondák ritkán tisztíthatók hatékonyan és tartósan. Az érzékelő rész porózus kerámia anyaga mélyen szennyeződhet, és a tisztítás gyakran csak ideiglenes megoldást nyújt, vagy teljesen tönkreteszi az érzékelőt. A legjobb megoldás a csere, ha a szonda meghibásodott.

Ezen tévhitek eloszlatása segíthet a járműtulajdonosoknak abban, hogy megalapozott döntéseket hozzanak a diagnosztikával és a javítással kapcsolatban, elkerülve a felesleges költségeket és biztosítva a jármű megfelelő működését.
