Hall-Érzékelő működése és gyakori ipari alkalmazásai részletes magyarázattal

A modern ipar és a mindennapi technológia számos olyan alapvető elemet használ, amelyek működése és jelentősége a háttérben marad, mégis nélkülözhetetlenek a gépek, rendszerek precíz és megbízható működéséhez. Ezek közé tartozik a Hall-érzékelő, egy olyan eszköz, amely a mágneses tér jelenlétére és erősségére reagál. Bár sokan talán sosem hallottak róla, a Hall-érzékelők szinte mindenhol jelen vannak körülöttünk, az autók motorvezérlésétől kezdve a háztartási gépeken át a legmodernebb ipari automatizálási rendszerekig. Képességük, hogy érintésmentesen érzékeljenek pozíciót, sebességet, áramot vagy akár mágneses térintenzitást, teszi őket rendkívül sokoldalúvá és értékessé. Ez a cikk részletesen bemutatja a Hall-érzékelők működési elvét, fizikai alapjait, különböző típusait és leggyakoribb ipari alkalmazásait, megvilágítva, hogyan járulnak hozzá a technológiai fejlődéshez és a mindennapi élet kényelméhez.

A Hall-effektus elméleti alapjai

A Hall-érzékelők működésének megértéséhez elengedhetetlen a Hall-effektus jelenségének mélyreható ismerete. Ezt a fizikai jelenséget 1879-ben fedezte fel Edwin Hall amerikai fizikus, amikor a Massachusetts állambeli Johns Hopkins Egyetemen doktorált. Felfedezése alapvető fontosságú volt az elektronok viselkedésének megértésében fémekben és félvezetőkben, és mára az egyik legszélesebb körben alkalmazott elvvé vált az érzékeléstechnikában.

A Hall-effektus lényege a következő: ha egy áramvezető anyagon, például egy vékony félvezető lapkán, elektromos áram folyik keresztül, és azt merőlegesen egy mágneses térbe helyezzük, akkor az áram irányára és a mágneses tér irányára is merőlegesen egy feszültségkülönbség keletkezik az anyag két oldala között. Ezt a feszültséget nevezzük Hall-feszültségnek (U_H).

Ennek a jelenségnek a magyarázata a Lorentz-erővel írható le. Az elektromos áram valójában töltött részecskék, jellemzően elektronok mozgása. Amikor ezek a mozgó töltések mágneses térbe kerülnek, a mágneses tér erőt fejt ki rájuk. Ez az erő, a Lorentz-erő, az áram irányára és a mágneses tér irányára is merőleges. Ennek következtében a töltéshordozók az anyag egyik oldalára torlódnak, míg a másik oldalon hiány keletkezik belőlük. Ez a töltésszétválasztás hozza létre a Hall-feszültséget.

A Hall-feszültség nagysága arányos a mágneses tér fluxussűrűségével (B) és az áram erősségével (I), valamint fordítottan arányos az anyag vastagságával (d) és a töltéshordozók sűrűségével. A képlet a következőképpen írható le:

U_H = R_H * (I * B / d)

Ahol R_H a Hall-állandó, amely az anyag fizikai tulajdonságaitól függ. Félvezetők esetében a Hall-állandó sokkal nagyobb, mint fémeknél, ami azt jelenti, hogy sokkal nagyobb Hall-feszültséget lehet elérni ugyanakkora mágneses térben. Ez az oka annak, hogy a Hall-érzékelők szinte kizárólag félvezető anyagokból, például szilíciumból vagy gallium-arzenidből készülnek, mivel ezek biztosítják a szükséges érzékenységet a gyakorlati alkalmazásokhoz.

A Hall-effektus tehát egy elegáns módszert kínál a mágneses tér jelenlétének és erősségének elektromos jellé történő átalakítására, anélkül, hogy az érzékelőnek fizikai érintkezésbe kellene kerülnie a mért objektummal. Ez az érintésmentes működés az egyik legfőbb előnye, amely miatt annyira népszerűvé vált az ipari és fogyasztói elektronikában egyaránt.

A Hall-érzékelők felépítése és működési elve

Egy tipikus Hall-érzékelő alapja egy vékony, négyszögletes félvezető lapka, amelyen négy elektróda található. Két elektróda a lapka ellentétes oldalán helyezkedik el, és ezeken keresztül vezetik át az üzemi áramot (vezérlőáramot). A másik két elektróda a lapka másik két oldalán található, és ezek mérik a keletkező Hall-feszültséget. Amikor mágneses tér éri a lapkát merőlegesen az áram irányára, a már tárgyalt Lorentz-erő hatására a töltéshordozók elmozdulnak, és a feszültségmérő elektródák között megjelenik a Hall-feszültség.

A modern Hall-érzékelők azonban sokkal komplexebbek, mint egy egyszerű félvezető lapka. Az érzékenység növelése és a jel stabilizálása érdekében a Hall-elemet gyakran integrálják egyetlen chipre más elektronikus áramkörökkel együtt. Ezek az integrált Hall-érzékelők tartalmazhatnak:

• Jelerősítőt: A Hall-feszültség általában nagyon kicsi, ezért erősíteni kell, hogy használható jelet kapjunk.
• Hőmérséklet-kompenzációt: A félvezető anyagok tulajdonságai hőmérsékletfüggőek, ami befolyásolhatja a Hall-feszültség pontosságát. A kompenzációs áramkörök minimalizálják ezt a hatást.
• Schmitt-trigger áramkört: Digitális érzékelők esetén ez az áramkör alakítja át az analóg Hall-feszültséget tiszta bináris (ON/OFF) jellé, biztosítva a stabil kapcsolást és kiküszöbölve a zaj okozta téves kapcsolásokat.
• Feszültségszabályzót: Stabilizálja a tápfeszültséget, ami elengedhetetlen a pontos működéshez.
• Kimeneti meghajtó áramkört: Lehetővé teszi, hogy az érzékelő közvetlenül meghajtson más áramköröket vagy terheléseket.

Ezek az integrált megoldások teszik a Hall-érzékelőket robusztussá, megbízhatóvá és könnyen használhatóvá a legkülönfélébb ipari környezetekben.

A Hall-érzékelők típusai és jellemzői

A Hall-érzékelőket alapvetően két fő kategóriába sorolhatjuk a kimeneti jelük jellege alapján:

Analóg (lineáris) Hall-érzékelők

Az analóg Hall-érzékelők, ahogy a nevük is sugallja, a mágneses tér fluxussűrűségével arányos, folytonos feszültségjelet adnak ki. Ez azt jelenti, hogy minél erősebb a mágneses tér, annál nagyobb a kimeneti feszültség, és fordítva. Ezek az érzékelők ideálisak olyan alkalmazásokhoz, ahol a mágneses tér erősségének pontos mérésére van szükség, vagy ahol a mágneses tér változásait kell nyomon követni.

• Működési elv: A Hall-elem által generált feszültséget egy nagy pontosságú erősítő erősíti fel, majd egy lineáris kimeneti fokozaton keresztül adja ki.
• Jellemzők:
  • Linearitás: Ideális esetben a kimeneti feszültség lineárisan arányos a mágneses tér erősségével egy bizonyos tartományon belül.
  • Érzékenység: Meghatározza, hogy mekkora feszültségváltozást produkál az érzékelő egy egységnyi mágneses tér változásra.
  • Frekvenciaátvitel: Képesek gyorsan változó mágneses terek érzékelésére is.
• Alkalmazások: Mágneses tér mérése (Gauss-méterek), árammérés (Hall-áramérzékelők), pozícióérzékelés, ahol a távolság vagy elmozdulás mértékét is meg kell határozni.

Digitális (küszöbös) Hall-érzékelők

A digitális Hall-érzékelők ezzel szemben bináris kimeneti jelet szolgáltatnak: ON (bekapcsolt) vagy OFF (kikapcsolt). Ezek az érzékelők egy belső Schmitt-trigger áramkört tartalmaznak, amely egy előre beállított küszöbértékhez hasonlítja a Hall-feszültséget. Ha a mágneses tér erőssége meghaladja a küszöbértéket, a kimenet átvált az egyik állapotba (pl. ON), ha pedig egy alacsonyabb küszöb alá csökken, visszavált a másik állapotba (pl. OFF).

• Működési elv: A Schmitt-trigger áramkör hiszterézissel működik. Ez azt jelenti, hogy két különböző küszöbértéket használ: egy magasabbat a bekapcsoláshoz (B_ON) és egy alacsonyabbat a kikapcsoláshoz (B_OFF). Ez a hiszterézis megakadályozza a kimenet oszcillálását, ha a mágneses tér a küszöbérték körül ingadozik, biztosítva a stabil kapcsolást.
• Jellemzők:
  • Bináris kimenet: Egyszerűen értelmezhető ON/OFF jel.
  • Stabilitás: A hiszterézis miatt ellenálló a zajjal és a kis ingadozásokkal szemben.
  • Pontosság: A kapcsolási pontosság a küszöbértékek precíz beállításától függ.
• Alkalmazások: Pozícióérzékelés (végálláskapcsolók), fordulatszám-mérés, kapcsolók, billentyűzetek, ajtó- és ablakérzékelők.

További típusok polaritás szerint

A digitális Hall-érzékelőket tovább bonthatjuk a mágneses tér polaritására való érzékenységük alapján:

• Unipoláris érzékelők: Csak egyetlen mágneses polaritásra (pl. északi vagy déli pólusra) reagálnak. Ha a megfelelő polaritású mágneses tér elér egy bizonyos erősséget, az érzékelő bekapcsol. Az ellenkező polaritású mágneses tér nem befolyásolja a működését.
• Bipoláris érzékelők: Két különböző mágneses polaritásra reagálnak. Az egyik polaritás bekapcsolja az érzékelőt, a másik kikapcsolja. Ez lehetővé teszi a kétirányú mozgás vagy a mágneses mező irányának érzékelését.
• Omnipoláris érzékelők: Mindkét mágneses polaritásra (északi és déli) reagálnak, és bekapcsolnak, ha bármelyik pólus elegendő erősséggel éri el őket. Ideálisak olyan alkalmazásokhoz, ahol a mágnes orientációja nem garantált, vagy ahol egyszerűen a mágneses tér jelenlétének érzékelése a cél.

Az integrált Hall-érzékelők tehát sokféle formában és funkcióval kaphatók, lehetővé téve a mérnökök számára, hogy a legmegfelelőbbet válasszák ki az adott feladathoz, optimalizálva a teljesítményt, a költségeket és a megbízhatóságot.

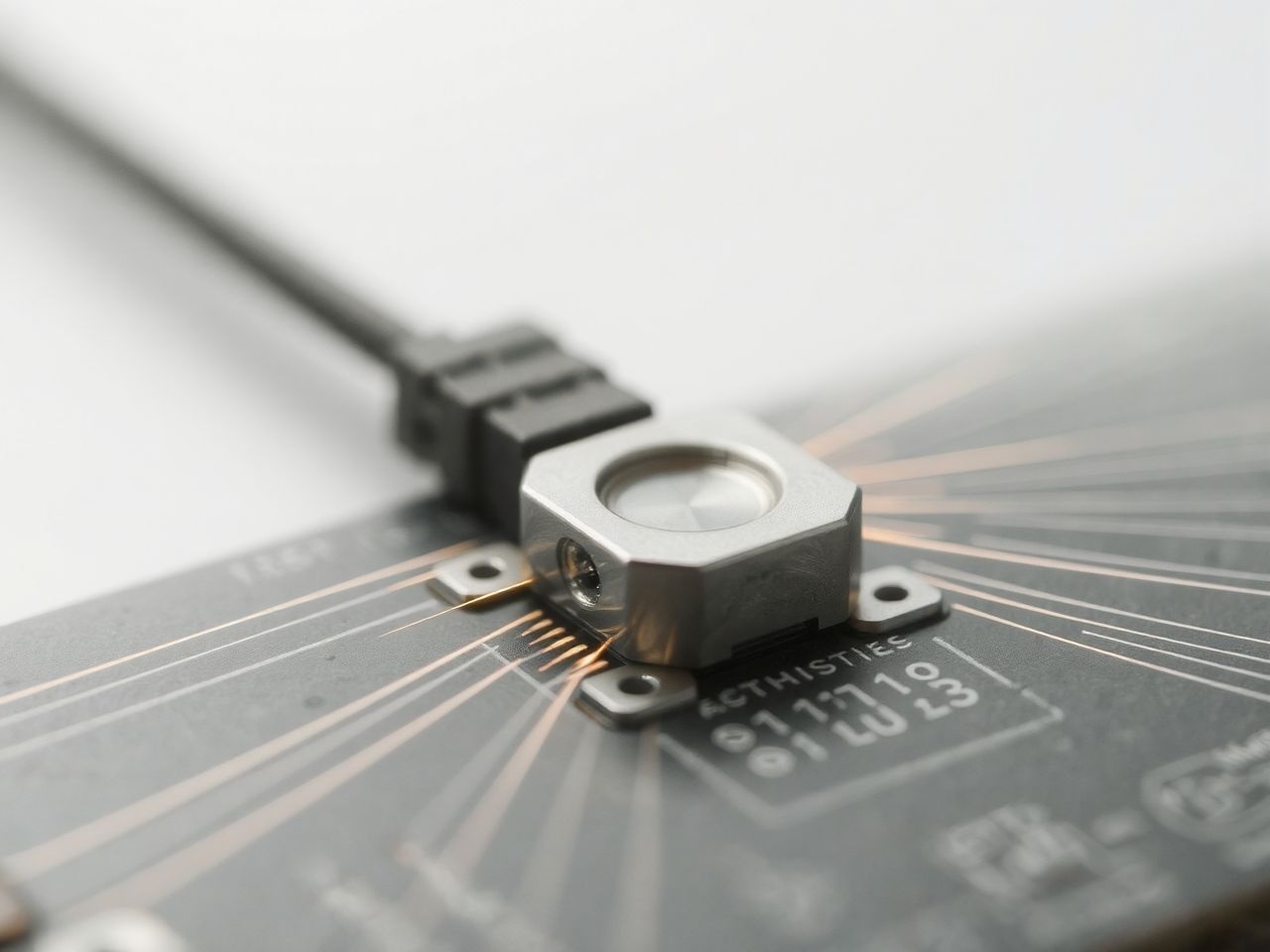

A Hall-érzékelők működését befolyásoló tényezők

Bár a Hall-érzékelők rendkívül megbízhatóak, működésüket számos tényező befolyásolhatja, amelyekre a tervezés és az alkalmazás során figyelemmel kell lenni. Ezeknek a tényezőknek a megértése kulcsfontosságú a pontos és stabil működés biztosításához.

Hőmérséklet-függőség

A félvezető anyagok elektromos tulajdonságai, mint például a töltéshordozók sűrűsége és mobilitása, jelentősen változnak a hőmérséklettel. Ez azt jelenti, hogy a Hall-állandó és így a Hall-feszültség is hőmérsékletfüggő. Magasabb hőmérsékleten a Hall-effektus gyengülhet, ami a kimeneti jel eltolódását vagy csökkenését okozhatja. Ez a jelenség a hőmérsékleti drift néven ismert.

A modern Hall-érzékelőkben gyakran beépített hőmérséklet-kompenzációs áramköröket alkalmaznak. Ezek az áramkörök figyelemmel kísérik a chip hőmérsékletét, és ennek megfelelően módosítják az erősítést vagy a vezérlőáramot, hogy stabilizálják a kimeneti jelet egy széles hőmérsékleti tartományban. Ez elengedhetetlen a precíziós alkalmazásokban, ahol a környezeti hőmérséklet ingadozhat.

Mágneses tér homogenitása és erőssége

A Hall-érzékelő kimenete közvetlenül arányos a mágneses tér fluxussűrűségével. Fontos, hogy a mágneses tér a Hall-elem teljes felületén homogén legyen, különösen analóg érzékelők esetében. Ha a tér nem homogén, az torzíthatja a kimeneti jelet és csökkentheti a pontosságot. A mágneses tér erőssége is kritikus: túl gyenge tér nem vált ki elegendő Hall-feszültséget, míg túl erős tér telítheti az érzékelőt, vagy akár kárt is okozhat benne.

A mágnes kiválasztása (anyag, méret, erősség) és az érzékelőhöz viszonyított elhelyezése alapvető fontosságú a megfelelő működéshez. A távolság, az orientáció és a mágneses tér geometriája mind befolyásolja az érzékelő által látott fluxussűrűséget.

Külső mágneses interferencia és zaj

Mivel a Hall-érzékelők mágneses mezőre reagálnak, érzékenyek lehetnek a környezetben lévő egyéb mágneses forrásokra. Elektromos motorok, transzformátorok, tápkábelek vagy akár más, mágneses mezőt generáló eszközök interferenciát okozhatnak, ami téves mérésekhez vagy kapcsolásokhoz vezethet. A zaj, mint minden elektronikus áramkörben, itt is problémát jelenthet, különösen a kis jelszintű analóg érzékelőknél.

Az interferencia minimalizálása érdekében gyakran alkalmaznak mágneses árnyékolást (például mu-fémből készült burkolatot) az érzékelő körül, vagy gondosan megtervezik az elhelyezését, távol a zavaró forrásoktól. A digitális érzékelők hiszterézise segíthet a zajjal szembeni ellenállásban, de az analóg érzékelőknél további szűrésre és jelfeldolgozásra lehet szükség.

Mechanikai feszültség

A félvezető anyagok piezoellenállásos tulajdonságokkal rendelkeznek, ami azt jelenti, hogy mechanikai feszültség hatására megváltozhat az elektromos ellenállásuk. Ez a jelenség befolyásolhatja a Hall-elem működését, és pontatlanságokat okozhat. A gondos toktervezés és a megfelelő rögzítés segíthet minimalizálni a mechanikai feszültséget az érzékelő chipjén.

Tápfeszültség stabilitása

A Hall-érzékelők kimeneti jele a vezérlőáramtól és a tápfeszültségtől is függ. A stabil tápfeszültség elengedhetetlen a pontos és ismételhető mérésekhez. A tápfeszültség ingadozásai közvetlenül befolyásolhatják a Hall-feszültség nagyságát. Ezért az integrált érzékelők gyakran tartalmaznak belső feszültségszabályzókat, vagy külsőleg stabilizált tápellátást igényelnek.

Ezen tényezők ismerete és kezelése lehetővé teszi a Hall-érzékelők optimális kihasználását a legkülönfélébb, akár extrém körülmények között is, garantálva a rendszerek megbízható és pontos működését.

Gyakori ipari alkalmazások részletes magyarázattal

A Hall-érzékelők sokoldalúsága és érintésmentes működése révén az ipar számos területén alapvető komponenssé váltak. Az alábbiakban részletesen bemutatjuk a leggyakoribb és legfontosabb ipari alkalmazásokat.

Pozícióérzékelés és végálláskapcsolók

A pozícióérzékelés az egyik leggyakoribb felhasználási terület. A Hall-érzékelők kiválóan alkalmasak arra, hogy érzékeljék egy tárgy jelenlétét, mozgását vagy pontos helyzetét anélkül, hogy fizikai érintkezésbe kerülnének vele. Ez különösen előnyös poros, nedves vagy szennyezett környezetben, ahol a mechanikus kapcsolók gyorsan elhasználódnának.

Egy tipikus beállításban egy mágnes van rögzítve a mozgó alkatrészre, és az érzékelő a rögzített részen található. Amikor a mágnes elhalad az érzékelő mellett, vagy megközelíti azt, a mágneses tér kiváltja a Hall-effektust, és az érzékelő kimenete állapotot vált.

• Végálláskapcsolók: A gyártósorokon, robotkarokon vagy automatizált ajtóknál a Hall-érzékelők pontosan jelzik, ha egy mozgó alkatrész elérte a kívánt végpozíciót. Ez kritikus a biztonságos és pontos működéshez.
• Hengerek pozícióérzékelése: Pneumatikus és hidraulikus hengerek dugattyújának helyzetét is gyakran Hall-érzékelőkkel monitorozzák. A dugattyúba épített mágnes jelzi a dugattyú aktuális pozícióját a hengerpaláston kívül elhelyezett érzékelőknek.
• Ajtó- és ablakérzékelők: Riasztórendszerekben és okosotthonokban a mágnes és a Hall-érzékelő párosa jelzi, ha egy ajtó vagy ablak nyitva van vagy zárva.
• Robotika: A robotkarok ízületeinek pontos pozíciójának és mozgásának érzékelésére is használják, biztosítva a precíz mozgásvezérlést.

Fordulatszám- és sebességmérés

A Hall-érzékelők ideálisak a forgó mozgások, így a fordulatszám és a sebesség mérésére. Ez a funkció az egyik legfontosabb az autóiparban és az ipari automatizálásban.

A módszer lényege, hogy egy forgó tengelyre vagy kerékre több mágneses “jeladót” (például egy fogazott kereket, amelynek fogai mágneses anyagból készültek, vagy beépített mágneseket) helyeznek el. Amikor ezek a mágneses jeladók elhaladnak a rögzített Hall-érzékelő mellett, az érzékelő impulzusokat generál. Az impulzusok számából és frekvenciájából pontosan meghatározható a fordulatszám.

• Járműipar (ABS és ESP rendszerek): Az autókban a kerékfordulatszám-érzékelők alapvető fontosságúak az ABS (blokkolásgátló fékrendszer) és az ESP (elektronikus menetstabilizáló program) működéséhez. Ezek az érzékelők figyelik az egyes kerekek fordulatszámát, és ha eltérést észlelnek, a vezérlőegység beavatkozik a biztonságos haladás érdekében.
• Motorvezérlés: A belső égésű motorokban a főtengely és a vezérműtengely pozíciójának és fordulatszámának mérésére is Hall-érzékelőket használnak. Ezek az adatok elengedhetetlenek a gyújtás és az üzemanyag-befecskendezés pontos időzítéséhez. Elektromos motorokban a rotor pozíciójának érzékelése a kommutációhoz (BLDC motorok) szintén Hall-érzékelőkkel történik.
• Tachométerek és sebességmérők: Ipari gépekben, szállítószalagokon és egyéb berendezésekben a fordulatszám pontos mérésére szolgálnak, segítve a folyamatok optimalizálását és a meghibásodások előrejelzését.

Árammérés (Hall-áramérzékelők)

Az árammérés Hall-érzékelőkkel egy másik rendkívül fontos alkalmazás, különösen ott, ahol nagy áramokat kell mérni, vagy ahol galvanikus leválasztásra van szükség a mért áramkör és a mérőrendszer között.

Az elv azon alapul, hogy minden áramvezető körül mágneses tér keletkezik, amelynek erőssége arányos az áram nagyságával. Egy Hall-áramérzékelőben a mérendő áramot egy vezetőn keresztül vezetik, amely gyakran egy ferromágneses mag (például toroid mag) köré van tekercselve. Ez a mag koncentrálja és vezeti a vezető által generált mágneses fluxust. A Hall-érzékelő a magban lévő légrésbe van beépítve, ahol méri a mágneses tér erősségét. Az érzékelő kimeneti feszültsége így arányos lesz a mért árammal.

• Galvanikus leválasztás: Ez az egyik legnagyobb előny. Mivel a Hall-érzékelő nem érintkezik közvetlenül az áramkörrel, teljes elektromos leválasztást biztosít, ami növeli a biztonságot és megvédi a mérőrendszert a nagyfeszültségtől.
• Alkalmazások:
  • Inverterek és frekvenciaváltók: Az elektromos motorok áramának pontos mérésére és szabályozására.
  • Akkumulátor-felügyelet: Elektromos járművekben, energiatároló rendszerekben az akkumulátor töltési és kisütési áramának monitorozására, az állapot (SOC – State of Charge) és az élettartam (SOH – State of Health) becsléséhez.
  • Hálózati energiafelügyelet: Ipari és kereskedelmi épületekben az energiafogyasztás mérésére és optimalizálására.
  • Motorvezérlés: Visszacsatoló rendszerként az elektromos motorok áramának szabályozására és túlterhelés elleni védelmére.
  • Megújuló energia rendszerek: Napelemes és szélerőmű rendszerekben az áramtermelés és -fogyasztás monitorozására.

Mágneses tér mérése (Gauss-méterek)

Az analóg Hall-érzékelők közvetlenül használhatók a mágneses tér fluxussűrűségének mérésére. Az ilyen eszközöket gyakran Gauss-métereknek vagy Tesla-métereknek nevezik.

• Ipari és tudományos alkalmazások:
  • Mágneses anyagok ellenőrzése: A mágnesek gyártása során a minőségellenőrzéshez, a mágneses tér erősségének és homogenitásának ellenőrzésére.
  • Roncsolásmentes vizsgálat (NDT): Anyagok repedéseinek vagy hibáinak felderítésére mágneses részecskés vizsgálat során, ahol a Hall-érzékelő a mágneses fluxus szivárgását érzékeli a hibahelyen.
  • Laboratóriumi kutatás: Fizikai kísérletekben, ahol mágneses terekkel dolgoznak.
  • Geomágneses mérések: A Föld mágneses terének tanulmányozására.

Szintérzékelés

A Hall-érzékelők egyszerű és megbízható megoldást kínálnak a folyadékszint mérésére, különösen korrozív vagy veszélyes folyadékok esetén.

A rendszer egy úszóból áll, amelyben egy mágnes van elhelyezve. Az úszó a folyadék szintjével együtt mozog egy vezető mentén, amelyen a Hall-érzékelő(k) vannak elhelyezve. Amikor a mágnes az érzékelő mellé ér, az érzékeli a mágneses teret és jelet ad. Több érzékelő elhelyezésével diszkrét szinteket lehet meghatározni, vagy egy lineáris érzékelővel folyamatos szintmérés is megvalósítható.

• Üzemanyagtartályok: Járművekben és ipari gépekben az üzemanyagszint mérésére.
• Vegyi tartályok: Vegyipari folyamatokban a folyadékszint ellenőrzésére.
• Vízszint-szabályozás: Szivattyúk automatikus ki- és bekapcsolására.

Billentyűzetek és kapcsolók

A Hall-érzékelő alapú kapcsolók és billentyűzetek rendkívül tartósak, mivel nincs bennük fizikai érintkezés, amely elkophatna.

Minden billentyű alatt egy kis mágnes található, amely lenyomáskor megközelíti az alatta lévő Hall-érzékelőt, kiváltva a kapcsolási jelet. Ez az érintésmentes működés rendkívül hosszú élettartamot és megbízhatóságot garantál.

• Ipari billentyűzetek: Mostoha környezetben, ahol a hagyományos kapcsolók gyorsan meghibásodnának.
• Biztonsági kapcsolók: Gépek védőburkolatainak vagy ajtóinak állapotának ellenőrzésére, ahol a manipuláció vagy a kopás minimalizálása kulcsfontosságú.
• Speciális billentyűzetek: Magas megbízhatóságot igénylő rendszerekben.

Járműipar és autoelektronika

A járműipar az egyik legnagyobb felhasználója a Hall-érzékelőknek, köszönhetően megbízhatóságuknak és a széles hőmérsékleti tartományban való működőképességüknek. Az ABS és ESP rendszerek mellett számos más területen is alkalmazzák őket.

• Fojtószelep-pozíció érzékelés: A motorba jutó levegő mennyiségének szabályozására szolgáló fojtószelep szöghelyzetét mérik, ami alapvető az üzemanyag-befecskendezés és a motorvezérlés szempontjából.
• Gázpedál pozíció érzékelés: Az elektronikus gázpedálok esetében a pedál lenyomásának mértékét érzékelik, jelezve a motorvezérlő egységnek a vezető gyorsítási szándékát.
• Főtengely és vezérműtengely pozíció érzékelés: A motor pontos működéséhez elengedhetetlen a forgó alkatrészek szöghelyzetének és fordulatszámának pontos ismerete.
• Ülésfoglaltság-érzékelés: A légzsákrendszerekben jelzik, hogy az utasülés foglalt-e, és ennek megfelelően aktiválják a légzsákokat ütközés esetén.
• Sebességváltó pozíció: Az automata sebességváltókban a váltókar vagy a sebességfokozat aktuális pozíciójának érzékelésére.
• Elektromos és hibrid járművek: Az akkumulátor-felügyeleten és motorvezérlésen túlmenően az elektromos hajtáslánc számos pontján, például az inverterekben és a DC/DC konverterekben is kulcsszerepet játszanak az áramok és pozíciók mérésében.

Háztartási gépek

A Hall-érzékelők a mindennapi életünkben is jelen vannak, anélkül, hogy tudnánk róla.

• Mosógépek és mosogatógépek: A motor fordulatszámának és pozíciójának ellenőrzésére, a dob mozgásának szabályozására és a víz áramlásának mérésére használják.
• Konyhai robotgépek: A motor sebességének szabályozására és a túlterhelés elleni védelemre.
• Porszívók: A motor fordulatszámának figyelésére.

Orvosi technológia

Az orvosi eszközökben a megbízhatóság és a precizitás kiemelten fontos. A Hall-érzékelők érintésmentes és steril működésük miatt ideálisak.

• Infúziós pumpák: A folyadékáramlás vagy a pumpa mechanizmusának mozgásának pontos ellenőrzésére.
• Képalkotó berendezések: Bizonyos MRI vagy egyéb képalkotó rendszerekben a mágneses mezők kalibrálására vagy a mozgó alkatrészek pozíciójának érzékelésére.
• Gyógyszeradagoló rendszerek: A mechanizmusok pozíciójának monitorozására.

Ahogy láthatjuk, a Hall-érzékelők alkalmazási területe rendkívül széles, és folyamatosan bővül, ahogy a technológia fejlődik, és újabb és újabb igények merülnek fel az érintésmentes, pontos és megbízható érzékelésre.

A Hall-érzékelők előnyei és hátrányai

Mint minden technológiának, a Hall-érzékelőknek is megvannak a maga erősségei és gyengeségei. Ezek ismerete alapvető fontosságú a megfelelő érzékelő kiválasztásához és a rendszer optimális tervezéséhez.

Előnyök

• Érintésmentes működés: Ez az egyik legfőbb előnyük. Mivel nincs fizikai érintkezés a mért objektummal, nincs kopás, ami rendkívül hosszú élettartamot és minimális karbantartási igényt eredményez. Ez különösen előnyös poros, szennyezett, nedves vagy korrozív környezetben.
• Hosszú élettartam és megbízhatóság: A mozgó alkatrészek hiánya miatt a Hall-érzékelők mechanikai meghibásodásának kockázata minimális, ami növeli a rendszerek megbízhatóságát.
• Nagy sebességű működés: Képesek gyorsan változó mágneses terek érzékelésére, ami lehetővé teszi a nagy fordulatszámú mozgások vagy gyors áramváltozások pontos mérését.
• Széles működési hőmérséklet-tartomány: A modern Hall-érzékelők széles hőmérséklet-tartományban képesek működni, gyakran -40°C-tól +150°C-ig, ami alkalmassá teszi őket mostoha ipari környezetekbe és járműipari alkalmazásokba.
• Kompakt méret: Kisméretűek és könnyen integrálhatók szűk helyekre is.
• Galvanikus leválasztás (árammérésnél): Hall-áramérzékelők esetében a mért áramkör és a mérőrendszer közötti elektromos elszigetelés növeli a biztonságot és védi az elektronikát a nagyfeszültségtől.
• Sokoldalúság: Képesek érzékelni pozíciót, sebességet, áramot és mágneses tér erősségét, ami rendkívül rugalmassá teszi őket.
• Por- és szennyeződésállóság: A mágneses elven alapuló érzékelés kevésbé érzékeny a környezeti szennyeződésekre, mint az optikai vagy mechanikus érzékelők.

Hátrányok

• Mágneses tér szükséges: Működésükhöz külső mágneses térre van szükség, ami azt jelenti, hogy egy mágneses forrást (mágnes vagy áramvezető) kell biztosítani a mérendő objektumon. Ez néha további helyet és költséget jelenthet.
• Hőmérsékletfüggőség (kompenzáció nélkül): Bár a modern érzékelők kompenzáltak, alapvetően a Hall-effektus hőmérsékletfüggő, ami nem kompenzált érzékelők esetén pontatlanságokhoz vezethet.
• Külső mágneses interferencia: Érzékenyek a környezetben lévő egyéb mágneses forrásokra, amelyek zavarhatják a mérést. Megfelelő árnyékolásra vagy elhelyezésre lehet szükség.
• Viszonylag alacsony érzékenység a fluxussűrűségre: Más mágneses érzékelő technológiákhoz (pl. AMR, GMR) képest a Hall-érzékelők érzékenysége a mágneses fluxussűrűségre alacsonyabb lehet, ami nagyobb mágnesek vagy közelebbi elhelyezést tehet szükségessé gyenge terek mérésénél.
• Linearitási problémák (analóg érzékelőknél): Bár a modern analóg Hall-érzékelők lineáris kimenetet biztosítanak egy bizonyos tartományban, a szélsőséges mágneses terek vagy a nem ideális elrendezés torzíthatja a linearitást.
• Pontosság: Bár megbízhatóak, a rendkívül nagy pontosságot igénylő alkalmazásokban (pl. nanométeres pozícióérzékelés) más elveken alapuló érzékelőkre lehet szükség.

Ezen előnyök és hátrányok mérlegelése segít a mérnököknek abban, hogy eldöntsék, a Hall-érzékelő a legmegfelelőbb választás-e az adott alkalmazáshoz, vagy más technológiákat kell figyelembe venniük.

Alternatív mágneses érzékelő technológiák és összehasonlítás

A Hall-érzékelőkön kívül számos más technológia létezik a mágneses terek érzékelésére, melyek mindegyike eltérő elvek alapján működik, és különböző előnyöket kínál. Fontos megismerni ezeket, hogy megérthessük a Hall-érzékelők helyét az érzékeléstechnológia palettáján.

Reed relék

A reed relé egy egyszerű, elektromechanikus kapcsoló, amely mágneses tér hatására záródik vagy nyitódik. Két ferromágneses érintkezőből áll, amelyek egy hermetikusan zárt üvegcsőben helyezkednek el. Mágneses tér hatására az érintkezők mágneseződnek, és vonzzák egymást, zárva az áramkört.

• Előnyök: Rendkívül egyszerű, olcsó, nincs szükség tápellátásra (passzív), galvanikus leválasztást biztosít.
• Hátrányok: Mechanikus alkatrészek (kopás, élettartam), lassúbb működés, rugózás (bounce) a kapcsoláskor, korlátozott kapcsolási frekvencia, nagyobb méret, nagyobb mágneses tér szükséges a működéshez.
• Összehasonlítás a Hall-érzékelővel: A Hall-érzékelők előnyösebbek a nagy sebességű, hosszú élettartamú és kompakt alkalmazásokban, ahol a digitális vagy analóg kimenet és a precízebb kapcsolási pontosság fontos. A reed relék az egyszerű, költséghatékony, de kevésbé igényes alkalmazásokban maradhatnak relevánsak.

Mágneses ellenállás (MR) érzékelők: AMR, GMR, TMR

A mágneses ellenállás (Magnetoresistive – MR) érzékelők olyan anyagok tulajdonságát használják ki, amelyek elektromos ellenállása megváltozik mágneses tér hatására. Három fő típusuk van:

1. Anizotróp Mágneses Ellenállás (AMR) érzékelők:
   • Működési elv: A nikkel-vas ötvözetek (permalloy) ellenállása változik a mágneses térrel bezárt szög függvényében.
   • Előnyök: Nagyon érzékenyek, gyorsak, kisebb mágneses terek érzékelésére is alkalmasak, jó hőmérséklet-stabilitás.
   • Hátrányok: Csak a mágneses tér irányára érzékenyek, nem az abszolút erősségre, korlátozott mérési tartomány.
2. Óriás Mágneses Ellenállás (GMR) érzékelők:
   • Működési elv: Többrétegű vékonyfilmes szerkezetek, ahol a mágneses rétegek közötti ellenállás drasztikusan megváltozik külső mágneses tér hatására.
   • Előnyök: Rendkívül nagy érzékenység, kis mágneses terek mérésére is alkalmasak, nagy sávszélesség, kis hiszterézis.
   • Hátrányok: Bonyolultabb gyártás, drágább, érzékenyebb a hőmérsékletre, mint az AMR.
3. Alagút Mágneses Ellenállás (TMR) érzékelők:
   • Működési elv: Két ferromágneses réteg között egy vékony szigetelőréteg (alagút-átjáró) található. Az ellenállás a mágneses rétegek mágnesezettségi irányának relatív állásától függ.
   • Előnyök: A legmagasabb érzékenység a mágneses ellenállás érzékelők között, rendkívül alacsony energiafogyasztás, nagy sávszélesség.
   • Hátrányok: A legbonyolultabb és legdrágább gyártás, érzékenyebb a mechanikai stresszre.
4. Összehasonlítás a Hall-érzékelővel: Az MR érzékelők, különösen a GMR és TMR típusok, általában nagyobb érzékenységet és jobb térbeli felbontást kínálnak, mint a Hall-érzékelők, különösen alacsony mágneses terek esetén. Ezért gyakran használják őket precíziós pozícióérzékelésben, mágneses adathordozók olvasófejeiben és alacsony mágneses terek mérésére. A Hall-érzékelők viszont robusztusabbak, olcsóbbak és egyszerűbbek a nagy áramok vagy erősebb mágneses terek mérésére, ahol a galvanikus leválasztás is fontos.

Induktív érzékelők

Az induktív érzékelők fém tárgyak jelenlétét érzékelik mágneses tér helyett. Egy oszcillációs áramkörrel működnek, amely egy váltakozó mágneses teret generál. Amikor egy fém tárgy kerül ebbe a térbe, az örvényáramokat indukál benne, ami megváltoztatja az oszcillátor frekvenciáját vagy amplitúdóját. Ezt a változást érzékeli az elektronika.

• Előnyök: Robusztusak, megbízhatóak, ellenállnak a szennyeződéseknek, csak fémekre reagálnak.
• Hátrányok: Csak fém tárgyakat érzékelnek, korlátozott érzékelési távolság, mágneses terekre nem reagálnak.
• Összehasonlítás a Hall-érzékelővel: Az induktív érzékelők és a Hall-érzékelők gyakran egymás mellett, vagy alternatívaként jelennek meg az ipari pozícióérzékelésben. Az induktív érzékelők akkor ideálisak, ha csak fém jelenlétét kell érzékelni, míg a Hall-érzékelők rugalmasabbak, mivel a mágneses forrás bármilyen anyagon elhelyezhető.

Optikai érzékelők

Az optikai érzékelők fényt használnak a tárgyak jelenlétének, pozíciójának vagy mozgásának érzékelésére. Egy fényforrásból (pl. LED) és egy fényérzékelőből (pl. fotodióda) állnak. A tárgy megszakítja vagy visszaveri a fénysugarat, amit az érzékelő detektál.

• Előnyök: Nagyon pontos pozícióérzékelés, nagy érzékelési távolság (bizonyos típusoknál), sokféle anyagra reagálnak.
• Hátrányok: Érzékenyek a szennyeződésekre (por, pára), a fényviszonyokra, drágábbak lehetnek, mint a Hall-érzékelők, nem működnek átlátszatlan médiumokon keresztül.
• Összehasonlítás a Hall-érzékelővel: Az optikai érzékelők gyakran jobb pontosságot kínálnak tiszta környezetben. A Hall-érzékelők viszont előnyösebbek szennyezett, poros, nedves környezetben, vagy ha a tárgyak átlátszatlan fal mögött mozognak.

A megfelelő érzékelő technológia kiválasztása mindig az adott alkalmazás specifikus követelményeitől függ: pontosság, sebesség, környezeti feltételek, költség, méret és megbízhatóság.

Jövőbeli trendek és fejlesztések a Hall-érzékelők területén

A Hall-érzékelők technológiája folyamatosan fejlődik, ahogy a mérnöki kihívások és az ipari igények is változnak. A jövőbeli trendek elsősorban a teljesítmény javítására, a méret csökkentésére és az integráció növelésére fókuszálnak.

Miniaturizálás és magasabb integráció

Az elektronikai alkatrészek általános trendje a miniaturizálás, és ez alól a Hall-érzékelők sem kivételek. Kisebb méretű, mégis nagy teljesítményű érzékelők fejlesztése zajlik, amelyek lehetővé teszik a beépítést egyre szűkebb helyekre. Ezzel párhuzamosan növekszik az integráció mértéke. A Hall-érzékelő chipre egyre több jelfeldolgozó áramkört (erősítők, szűrők, ADC-k, mikrokontrollerek) integrálnak, így “System on Chip” (SoC) megoldások jönnek létre. Ez nemcsak a méretet csökkenti, hanem növeli a megbízhatóságot, csökkenti a zajt és egyszerűsíti a rendszertervezést.

Nagyobb pontosság és linearitás

Az ipari alkalmazások egyre nagyobb pontosságot és linearitást igényelnek. A fejlesztők folyamatosan dolgoznak az érzékelőelemek anyagának és geometriájának optimalizálásán, valamint a jelfeldolgozó algoritmusok finomításán. A cél a hőmérsékleti drift további csökkentése, a zajszint minimalizálása és a kimeneti jel lineárisabbá tétele a teljes mérési tartományban.

Alacsonyabb energiafogyasztás

Különösen az akkumulátoros eszközök és az IoT (Internet of Things) alkalmazások esetében kritikus az alacsony energiafogyasztás. A Hall-érzékelő gyártók törekednek olyan megoldásokra, amelyek jelentősen csökkentik az érzékelők áramfelvételét, miközben fenntartják a magas teljesítményt. Ez magában foglalhatja az alacsony feszültségű működést, az alacsony teljesítményű üzemmódokat és az energiahatékony áramkörök tervezését.

Új anyagok és gyártási technológiák

A kutatás-fejlesztés kiterjed az új félvezető anyagokra és a gyártási technológiákra is. Például a szilícium-karbid (SiC) vagy a gallium-nitrid (GaN) alapú Hall-érzékelők jobb teljesítményt nyújthatnak magas hőmérsékleten és sugárzási környezetben, mint a hagyományos szilícium alapúak. A 3D Hall-érzékelők fejlesztése is ígéretes, amelyek képesek érzékelni a mágneses tér komponenseit mindhárom térbeli irányban (X, Y, Z), ezzel sokkal részletesebb térbeli információt szolgáltatva.

Mesterséges intelligencia és gépi tanulás integrációja

A jövőben a Hall-érzékelők adatait egyre gyakrabban fogják mesterséges intelligencia (AI) és gépi tanulási (ML) algoritmusokkal feldolgozni. Ez lehetővé teszi a prediktív karbantartást, a rendellenességek korai felismerését, a folyamatok optimalizálását és az intelligensebb döntéshozatalt. Például egy motorban lévő Hall-érzékelők adataiból az AI képes lehet előre jelezni a motor meghibásodását, vagy optimalizálni az energiafelhasználást.

Fokozott biztonság és kiberbiztonság

Ahogy az érzékelők egyre inkább hálózatba kapcsolódnak, a biztonság és a kiberbiztonság is kiemelt fontosságúvá válik. A Hall-érzékelőknek és az általuk szolgáltatott adatoknak védettnek kell lenniük a manipuláció és a jogosulatlan hozzáférés ellen, különösen a kritikus infrastruktúrákban és az autonóm rendszerekben.

Ezek a fejlesztések garantálják, hogy a Hall-érzékelők továbbra is kulcsszerepet játszanak majd a technológiai innovációban, hozzájárulva az intelligensebb, hatékonyabb és biztonságosabb rendszerek megvalósításához a legkülönfélébb iparágakban.

Telepítési szempontok és gyakorlati tanácsok

A Hall-érzékelők optimális működéséhez és a megbízható eredmények eléréséhez elengedhetetlen a gondos tervezés és a helyes telepítés. Néhány gyakorlati tanács segíthet elkerülni a gyakori hibákat és maximalizálni az érzékelő teljesítményét.

Mágnes kiválasztása és elhelyezése

A mágnes kiválasztása kulcsfontosságú. Figyelembe kell venni a mágnes erősségét (fluxussűrűségét), méretét, anyagát (pl. neodímium, ferrit) és formáját. Az erősebb mágnesek nagyobb távolságból is érzékelhetők, de túl erős mágnes telítheti az érzékelőt vagy pontatlanságokat okozhat.

Az optimális távolság az érzékelő és a mágnes között kritikus. Túl közel helyezve telítést okozhat, túl távolról pedig nem érzékeli a mágneses teret. Gyártói adatlapok és kísérletek segítenek megtalálni az ideális távolságot az adott alkalmazáshoz. A mágnes orientációja is fontos, különösen unipoláris vagy bipoláris érzékelőknél, ahol a mágneses pólusnak (északi vagy déli) megfelelően kell állnia az érzékelőhöz képest.

Árnyékolás és interferencia minimalizálása

Mivel a Hall-érzékelők mágneses térre reagálnak, érzékenyek a külső mágneses interferenciára. Az árnyékolás elengedhetetlen lehet, különösen zajos ipari környezetben, ahol motorok, transzformátorok vagy tápkábelek generálhatnak szórt mágneses mezőket. Speciális, nagy permeabilitású anyagokból, például mu-fémből készült burkolatok vagy pajzsok segíthetnek elvezetni a zavaró mágneses vonalakat az érzékelőtől. Fontos az érzékelő elhelyezése is: a lehető legmesszebb kell elhelyezni az ismert interferenciaforrásoktól.

Az elektromos zaj ellen a tápkábelek és a jelvezetékek árnyékolása, csavart érpárok használata, valamint a megfelelő szűrők (pl. kondenzátorok) alkalmazása a tápfeszültségen és a kimeneti jelen javasolt. A digitális Hall-érzékelők beépített hiszterézise segít a zaj okozta téves kapcsolások kiküszöbölésében.

Tápellátás és jelfeldolgozás

A Hall-érzékelők stabil és tiszta tápellátást igényelnek. A tápfeszültség ingadozásai közvetlenül befolyásolhatják a kimeneti jelet, különösen az analóg érzékelőknél. Egy jó minőségű feszültségszabályzó és a tápvezetékek megfelelő szűrése (pl. kerámia kondenzátorok az érzékelő közelében) elengedhetetlen. Az integrált Hall-érzékelők gyakran tartalmaznak belső feszültségszabályzókat, ami egyszerűsíti a tervezést.

A kimeneti jel jelfeldolgozása az alkalmazástól függ. Analóg érzékelőknél szükség lehet további erősítésre, szűrésre (pl. aluláteresztő szűrő) és analóg-digitális átalakításra (ADC), ha digitális rendszerbe integrálják. Digitális érzékelőknél a kimeneti jel általában közvetlenül felhasználható, de néha pufferelésre vagy szintillesztésre lehet szükség más logikai áramkörökkel való kompatibilitás érdekében.

Környezeti tényezők

Bár a Hall-érzékelők robusztusak, a környezeti tényezők, mint a hőmérséklet, páratartalom és mechanikai rezgések, befolyásolhatják működésüket. A hőmérséklet-kompenzált érzékelők használata szélesebb hőmérsékleti tartományban biztosít stabil működést. A megfelelő burkolat és rögzítés védelmet nyújt a mechanikai behatások és a nedvesség ellen. Extrém környezetben (pl. vákuum, erős sugárzás) speciálisan tervezett érzékelőkre lehet szükség.

Kalibráció és tesztelés

A telepítés után, különösen analóg érzékelőknél, fontos a kalibráció. Ez magában foglalhatja a kimeneti jel nulla pontjának beállítását (mágneses tér hiányában), valamint a méréstartomány beállítását ismert mágneses terek segítségével. A rendszeres tesztelés segít ellenőrizni az érzékelő folyamatos, pontos működését és az esetleges meghibásodások korai felismerését.

Ezen szempontok figyelembevételével a Hall-érzékelők megbízhatóan és pontosan illeszthetők be a legkülönfélébb ipari és fogyasztói rendszerekbe, hozzájárulva azok hatékony és biztonságos működéséhez.
