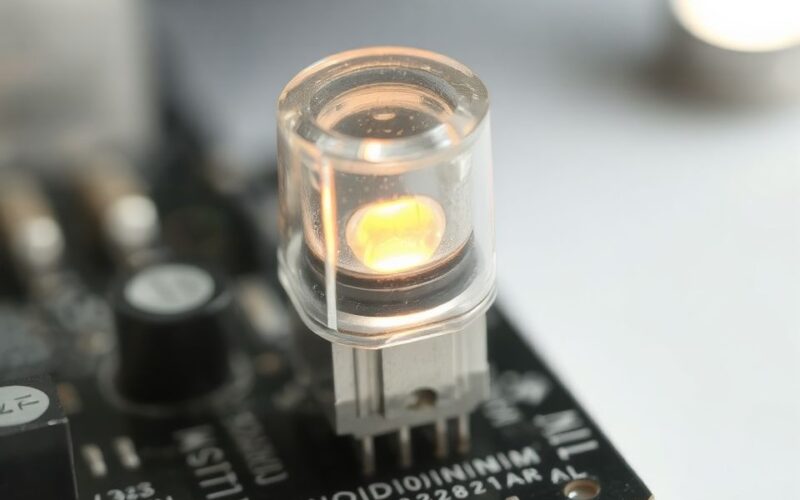

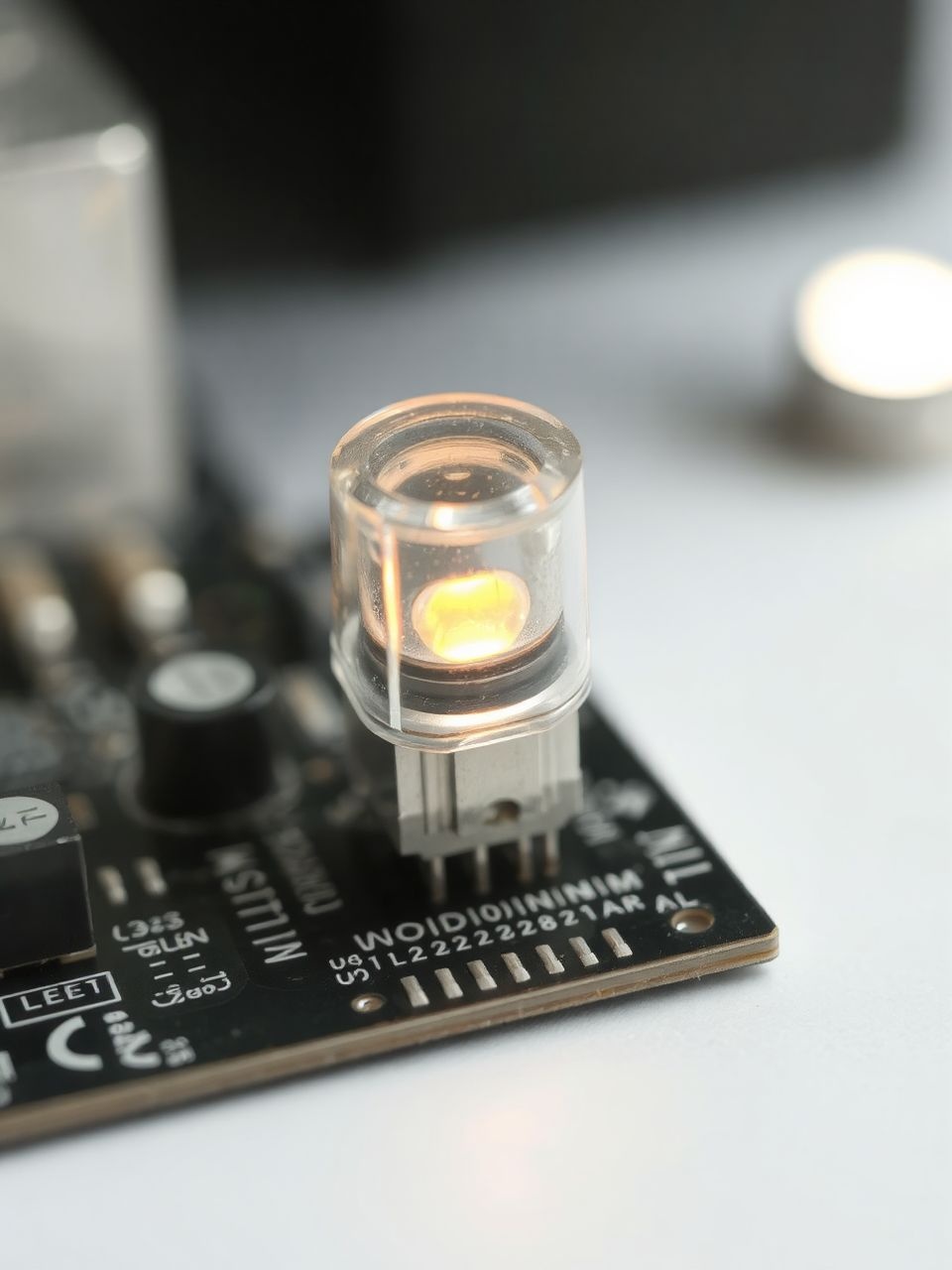

Fotodióda működése és gyakorlati alkalmazásai a modern elektronikai eszközökben – Működési elv és típusok

A modern elektronika világában számtalan olyan alkatrésszel találkozhatunk, amelyek a fény energiáját hasznosítják valamilyen formában. Ezek közül kiemelkedő szerepet tölt be a fotodióda, egy alapvető félvezető eszköz, amely a fényt elektromos árammá alakítja át.

Ez a láthatatlan, de annál fontosabb komponens szinte észrevétlenül működik a mindennapi életünk számos területén, a távirányítótól kezdve az orvosi diagnosztikai berendezéseken át egészen a nagysebességű adatátviteli hálózatokig. Megértése kulcsfontosságú az elektronikai rendszerek tervezéséhez és működéséhez.

Cikkünkben részletesen bemutatjuk a fotodióda működési elvét, különböző típusait, legfontosabb paramétereit, valamint rávilágítunk arra, hogy milyen sokrétű és nélkülözhetetlen szerepet játszik napjaink modern elektronikai eszközeiben. Megismerjük, hogyan alakítja át a fény fotonjait elektromos jelekké, és milyen innovációk teszik még hatékonyabbá ezt a technológiát.

A fotodióda alapvető működési elve: A fény és az elektronok tánca

A fotodióda működésének megértéséhez először a félvezető anyagok alapjaival kell megismerkednünk. A szilícium, a germánium vagy az indium-gallium-arzenid (InGaAs) olyan anyagok, amelyek elektromos vezetőképessége a vezetőké és a szigetelőké között helyezkedik el.

Ezeknek az anyagoknak a tulajdonságait adalékolással, azaz szennyeződések bejuttatásával lehet módosítani. Két alapvető típust különböztetünk meg: az n-típusú félvezetőt, amelyben a töltéshordozók többsége elektron, és a p-típusú félvezetőt, amelyben a lyukak (elektronhiányok) dominálnak.

Amikor egy p-típusú és egy n-típusú félvezetőt közvetlenül egymáshoz érintünk, egy p-n átmenet jön létre. Ez az átmenet a fotodióda működésének szíve és lelke, ahol az elektromos mező kialakul, és a fény hatására létrejövő töltéshordozók szétválnak.

A p-n átmenetben egy kiürített réteg alakul ki, ahol a szabad töltéshordozók (elektronok és lyukak) hiányoznak, és egy belső elektromos tér jön létre. Ez az elektromos tér kulcsfontosságú a fény által generált töltéshordozók hatékony szétválasztásához, ami az áram generálásának alapja.

Amikor a fény (pontosabban a fotonok) elegendő energiával rendelkezik ahhoz, hogy elnyelődjön a fotodióda félvezető anyagában, akkor elektron-lyuk párok keletkeznek. Ez a jelenség a fotoelektromos effektus belső változata, amely a félvezető atomszerkezetében zajlik le.

A fény elnyelődése során egy elektron a vegyértéksávból a vezetési sávba ugrik, ezzel egy szabad elektront és egy lyukat hagyva maga után. Ezek a frissen keletkezett töltéshordozók a p-n átmenet elektromos terének hatására szétválnak, és ellenkező irányba kezdenek mozogni.

Az elektronok az n-típusú oldal felé, míg a lyukak a p-típusú oldal felé vándorolnak. Ha a fotodióda külső áramkörre van csatlakoztatva, ez a töltésáramlás egy mérhető fotóáramot generál, amely a beeső fényintenzitásával arányos.

A fotodiódákat általában fordított előfeszítéssel működtetik. Ez azt jelenti, hogy a p-típusú oldalra negatív, az n-típusú oldalra pedig pozitív feszültséget kapcsolnak. Ez a fordított előfeszítés kiszélesíti a kiürített réteget és megnöveli az elektromos tér erősségét.

A szélesebb kiürített réteg több fényt képes elnyelni, ezáltal több elektron-lyuk párt generál, ami nagyobb fotóáramot eredményez. Emellett a megnövelt elektromos tér gyorsabban szétválasztja a töltéshordozókat, jelentősen javítva a fotodióda válaszidejét és sávszélességét.

A fotodióda érzékenységét és hatékonyságát befolyásolja a kvantumhatásfok, amely azt mutatja meg, hogy hány elektron-lyuk pár keletkezik egy beeső fotonra. Emellett a spektrális érzékenység határozza meg, hogy a dióda mely hullámhossz-tartományban érzékeli a fényt a leghatékonyabban, ami az anyagválasztástól függ.

A fotodióda lényege, hogy a beeső fény energiáját elektromos jellé alakítja, kihasználva a félvezetők egyedi tulajdonságait és a p-n átmenet belső elektromos terét a töltéshordozók hatékony szétválasztására.

A fotodióda fizikai felépítése és anyagválasztása

A fotodióda fizikai felépítése alapvető fontosságú a teljesítménye és a spektrális érzékenysége szempontjából. Bár az alapelv minden típusnál hasonló, a kivitelezés részletei jelentősen eltérhetnek az alkalmazási területtől függően, optimalizálva a dióda működését.

Az egyik legfontosabb szempont az anyagválasztás. A leggyakrabban használt anyag a szilícium (Si), amely kiválóan alkalmas a látható fény és a közeli infravörös tartomány érzékelésére (kb. 400 nm-től 1100 nm-ig).

A szilícium fotodiódák nagy érzékenységgel, alacsony zajszinttel és jó hőmérsékleti stabilitással rendelkeznek, ami ideálissá teszi őket számos általános célú alkalmazáshoz, mint például távirányítókhoz vagy fényérzékelőkhöz a fogyasztói elektronikában.

Más alkalmazások, különösen az optikai kommunikáció és a távolságmérés, hosszabb hullámhosszú, infravörös fényt használnak. Ehhez olyan anyagokra van szükség, amelyeknek kisebb az energiasáv-résük, mint a szilíciumnak, így képesek elnyelni az alacsonyabb energiájú infravörös fotonokat.

A germánium (Ge) fotodiódák kb. 800 nm-től 1700 nm-ig érzékenyek, de magasabb a sötétáramuk és zajszintjük, mint a szilíciumnak. Emiatt specifikus alkalmazásokban használják őket, ahol a hullámhossz-tartomány kritikusabb, mint a zajszint.

Az indium-gallium-arzenid (InGaAs) anyagú fotodiódák a legelterjedtebbek a nagysebességű optikai kommunikációban, mivel kiválóan érzékelik az 1310 nm és 1550 nm hullámhosszakat, amelyek az optikai szálakban használt szabványos hullámhosszak.

Az InGaAs fotodiódák alacsony zajszinttel és nagy sebességgel rendelkeznek, ami elengedhetetlen a gigabites adatátviteli rendszerekben. Azonban drágábbak és bonyolultabb a gyártásuk, mint a szilícium alapú társaiké.

Az ultraibolya (UV) tartomány érzékelésére speciális anyagok, például gallium-nitrid (GaN) vagy szilícium-karbid (SiC) alapú fotodiódák használatosak. Ezek az anyagok nagy energiasáv-réssel rendelkeznek, ami lehetővé teszi az UV-sugárzás szelektív detektálását.

A fotodióda felépítése általában magában foglal egy aktív, fényérzékeny területet, amely a p-n átmenetet tartalmazza, valamint az elektromos csatlakozásokat. Az aktív területet gyakran egy passziváló réteg borítja, amely védi a környezeti hatásoktól és csökkenti a felületi szivárgási áramokat, ezáltal növelve a dióda élettartamát és stabilitását.

A tokozás szintén kritikus elem. A fotodiódákat jellemzően fém vagy műanyag házba zárják, amely megvédi az érzékeny félvezető chipet a mechanikai sérülésektől és a nem kívánt fénytől, kivéve az optikai ablakon keresztül érkező, érzékelni kívánt fényt.

Az optikai ablak anyaga és kialakítása is fontos. Általában üvegből vagy speciális műanyagból készül, és úgy van optimalizálva, hogy a kívánt hullámhossz-tartományban maximális fényáteresztést biztosítson, miközben kiszűri a nem kívánt spektrális komponenseket, például az UV-t vagy a látható fényt, ha infravörös érzékelésre van szükség.

A tokozás formája és mérete is nagyban befolyásolja az alkalmazási lehetőségeket. Léteznek felületszerelt (SMD) tokozások, amelyek a kompakt méret miatt népszerűek, és furatszerelt (THT) tokozások, amelyek robusztusabbak és könnyebben kezelhetők prototípusokhoz vagy nagyobb rendszerekhez.

A fotodióda főbb paraméterei: Mivel jellemezzük a teljesítményt?

A fotodiódák teljesítményét számos paraméterrel jellemezhetjük, amelyek kulcsfontosságúak a megfelelő eszköz kiválasztásához egy adott alkalmazáshoz. Ezek a paraméterek segítenek megérteni, hogyan reagál a dióda a fényre, milyen gyorsan képes feldolgozni a jeleket, és mennyire zajos a működése, ezáltal biztosítva az optimális működést.

Érzékenység (responsivity, R)

Az érzékenység az egyik legfontosabb paraméter, amely megadja, hogy mennyi áramot generál a fotodióda egy adott optikai teljesítményre. Mértékegysége amper/watt (A/W), ami közvetlenül mutatja a fény-áram átalakítás hatékonyságát.

Matematikailag a generált fotóáram (I_ph) és a beeső optikai teljesítmény (P_opt) hányadosa: R = I_ph / P_opt. Az érzékenység nagymértékben függ a fény hullámhosszától, mivel a félvezető anyag különböző hatékonysággal nyeli el a különböző hullámhosszúságú fotonokat, ami a dióda spektrális válaszát adja meg.

Minél magasabb az érzékenység, annál több áramot generál a dióda ugyanakkora fényintenzitás mellett, ami gyengébb fényjelek detektálásakor különösen előnyös, mivel növeli a jel/zaj arányt és a rendszer megbízhatóságát.

Sötétáram (dark current, I_D)

A sötétáram az az áram, amely a fotodiódán keresztül folyik, amikor egyáltalán nem éri fény, de fordított előfeszítés alatt van. Ideális esetben ez az áram nulla lenne, de a valóságban mindig létezik valamilyen minimális áram a félvezető anyag inherens tulajdonságai miatt.

A sötétáram a félvezető anyagban termikusan generált elektron-lyuk párok, valamint a felületi szivárgási áramok miatt keletkezik. Magasabb hőmérsékleten a sötétáram exponenciálisan növekszik, ami rontja a dióda teljesítményét.

A sötétáram korlátozza a fotodióda érzékenységét nagyon gyenge fényjelek esetén, mivel zajként viselkedik és elfedheti a hasznos fotóáramot. Ezért az alacsony sötétáramú diódák előnyösek a precíziós alkalmazásokban, ahol a minimális zajszint kritikus fontosságú.

Válaszidő (response time) és sávszélesség (bandwidth)

A válaszidő azt jellemzi, hogy milyen gyorsan képes a fotodióda reagálni a fényintenzitás változásaira. Gyakran a jel felfutási és lefutási idejével (10-90% vagy 90-10%) adják meg, ami a jelátvitel sebességére utal.

A válaszidő fordítottan arányos a fotodióda sávszélességével. Egy gyorsabb dióda nagyobb sávszélességgel rendelkezik, ami azt jelenti, hogy képes nagyobb frekvenciájú optikai jelek detektálására, például nagysebességű adatátviteli rendszerekben, mint az optikai kommunikáció.

A válaszidőt elsősorban a töltéshordozók átjutási ideje a kiürített rétegen keresztül (drift time) és a dióda kapacitása (RC időállandó) határozza meg. A PIN fotodiódák és a Schottky diódák általában nagyon gyorsak, mivel optimalizálták őket ezekre a paraméterekre.

Zaj (noise)

A zaj a fotodióda kimeneti jelében megjelenő véletlenszerű ingadozásokat jelenti, amelyek nem a fényjelből származnak, hanem belső fizikai folyamatokból erednek. Többféle zajforrás létezik, amelyek mindegyike hozzájárul a teljes zajszinthez:

• Sörétzaj (shot noise): A fotonok és az elektronok diszkrét jellege miatt keletkezik, mind a fotóáramban, mind a sötétáramban. Alapvető fizikai korlát, amely minden áramló töltéshordozóval jár.
• Termikus zaj (Johnson-Nyquist noise): Az ellenállásokban lévő töltéshordozók véletlenszerű mozgásából adódik. Hőmérsékletfüggő, és a rendszer hőmérsékletének csökkentésével mérsékelhető.
• Flicker zaj (1/f noise): Alacsony frekvencián domináns, gyakran felületi jelenségekhez, félvezető szennyeződésekhez vagy kontaktusokhoz köthető. Ez a zajtípus a frekvencia csökkenésével növekszik.

Az alacsony zajszint létfontosságú a gyenge fényjelek megbízható detektálásához. A zajt gyakran a zajegyenértékű teljesítmény (NEP – Noise Equivalent Power) paraméterrel jellemzik, amely az a minimális optikai teljesítmény, amely 1 Hz sávszélességben egységnyi jel/zaj arányt eredményez.

Lineáris tartomány

A lineáris tartomány az a bemeneti optikai teljesítménytartomány, amelyen belül a fotóáram egyenesen arányos a beeső fényintenzitással. Ezen a tartományon kívül a dióda telítődhet, vagy a válasz nem lesz lineáris, ami torzítást okozhat a kimeneti jelben.

A lineáris tartomány szélessége kulcsfontosságú olyan alkalmazásokban, ahol a fényintenzitás széles skálán változik, és pontos mérésre van szükség, például fénymérőknél vagy spektrométereknél.

Kapacitás (capacitance)

A kapacitás a fotodióda p-n átmenetének jellemzője, amely a kiürített réteg szélességétől és a dióda aktív területének méretétől függ. A kapacitás befolyásolja a dióda válaszidejét, mivel az RC időállandó része, ami korlátozza a maximális működési frekvenciát.

Magas kapacitás lassabb válaszidőt eredményez, mivel több időbe telik a dióda feltöltődése és kisülése. Ezért a nagysebességű diódákat úgy tervezik, hogy minimalizálják a kapacitást, például az intrinszik (i) réteg bevezetésével a PIN diódákban, vagy a dióda aktív területének méretének csökkentésével.

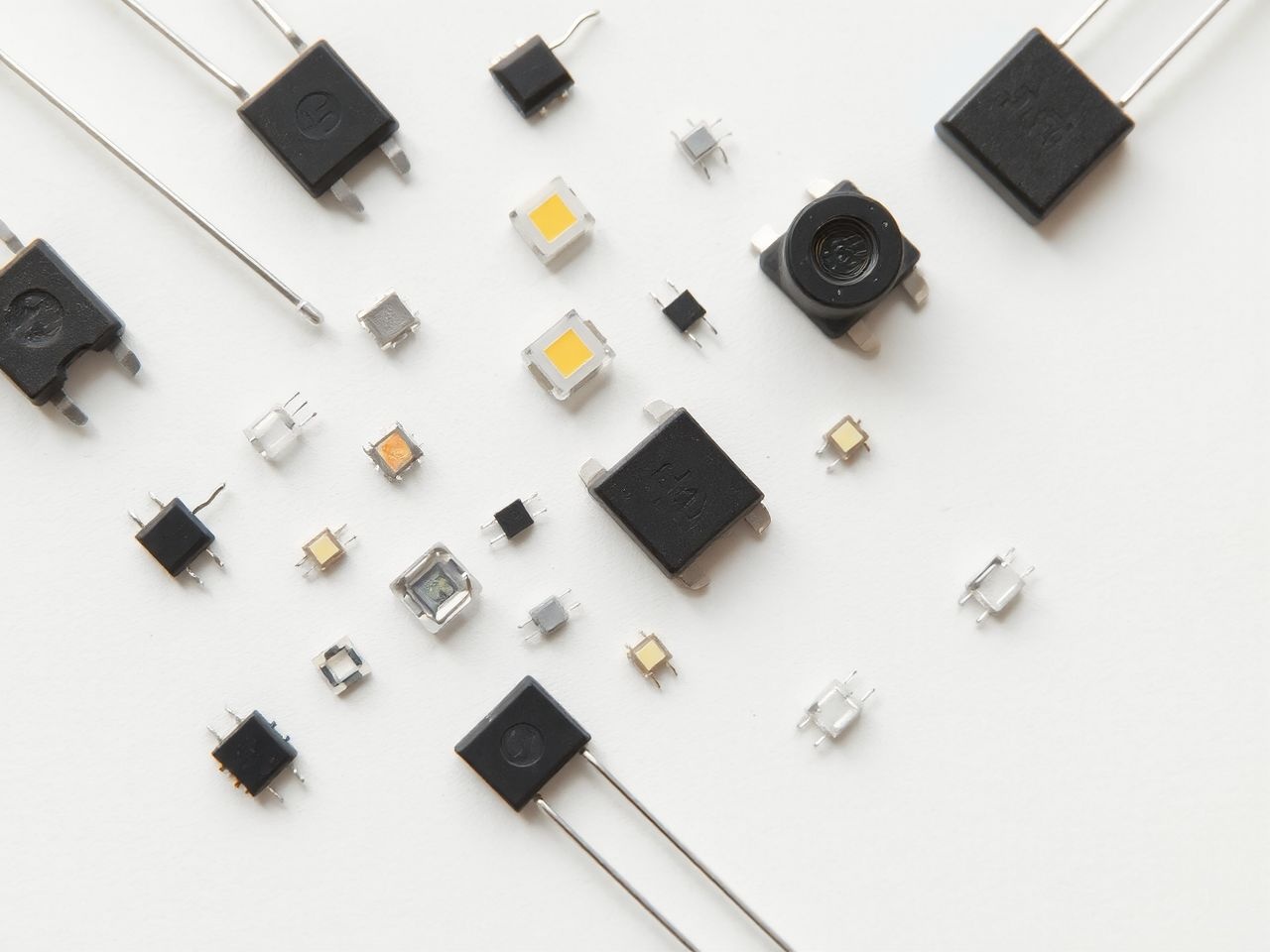

Fotodióda típusok: Különböző igények, különböző megoldások

A technológia fejlődésével és az alkalmazási területek bővülésével számos különböző típusú fotodióda jött létre, amelyek mindegyike specifikus előnyökkel és hátrányokkal rendelkezik. A választás mindig az adott alkalmazás követelményeitől függ, figyelembe véve az érzékenységet, sebességet, zajszintet és költséget.

p-n fotodióda

A p-n fotodióda a legegyszerűbb és leginkább alapvető típus. Ahogy korábban is említettük, egy p-típusú és egy n-típusú félvezető réteg összeillesztéséből áll, létrehozva egy p-n átmenetet, amely a fényérzékeny területet alkotja.

Működése a fény által generált elektron-lyuk párok szétválasztásán alapul a kiürített réteg elektromos terében. Előfeszítés nélkül (fotovoltaikus mód) kis feszültséget generál, fordított előfeszítéssel (fotokonduktív mód) pedig áramot mér, amely arányos a beeső fényintenzitással.

Előnyei közé tartozik az egyszerű felépítés és az alacsony költség, ami ideálissá teszi őket általános célú fényérzékelésre. Hátránya a viszonylag lassabb válaszidő és a kisebb érzékenység a PIN diódákhoz képest, mivel a kiürített réteg vékonyabb és a kapacitása nagyobb.

PIN fotodióda

A PIN fotodióda a p-n fotodióda továbbfejlesztett változata, amely a legelterjedtebb típus a nagysebességű és nagy érzékenységű alkalmazásokban. Nevét a felépítéséről kapta: egy p-réteg, egy intrinszik (i) réteg és egy n-réteg alkotja.

Az intrinszik réteg egy nagyon enyhén adalékolt, gyakorlatilag tiszta félvezető réteg, amelyet a p- és n-rétegek közé helyeznek. Ez az i-réteg jelentősen kiszélesíti a kiürített réteget, ami kulcsfontosságú a jobb teljesítmény eléréséhez.

Ennek számos előnye van: a szélesebb kiürített réteg több fényt képes elnyelni, ami növeli a kvantumhatásfokot és az érzékenységet. Emellett a töltéshordozóknak hosszabb utat kell megtenniük, de a térerősség is nagyobb, ami gyorsabb drift sebességet eredményez, így javul a válaszidő.

A legfontosabb, hogy a vastagabb intrinszik réteg csökkenti a dióda kapacitását, ami jelentősen javítja a válaszidőt és a sávszélességet. Ezért a PIN diódák ideálisak optikai kommunikációhoz, adatátvitelhez és LIDAR rendszerekhez, ahol a sebesség és az érzékenység kritikus.

Lavina fotodióda (APD – Avalanche Photodiode)

A lavina fotodióda (APD) egy speciális típus, amely belső erősítéssel rendelkezik, lehetővé téve nagyon gyenge fényjelek detektálását. Működési elve a lavinaeffektuson alapszik, amely a töltéshordozók ütközéses ionizációján alapul.

Az APD-t magas fordított feszültséggel üzemeltetik, amely közel van az anyag letörési feszültségéhez. Amikor egy foton elnyelődik és elektron-lyuk párt generál, ezek a töltéshordozók olyan nagy energiára gyorsulnak fel a kiürített rétegben, hogy ütközve más atomokkal, további elektron-lyuk párokat hoznak létre.

Ez a folyamat egy láncreakciót, azaz egy “lavinát” indít el, amely során egyetlen fotonból több ezer elektron is keletkezhet. Ez a belső erősítés (tipikusan 10-100-szoros) jelentősen megnöveli az APD érzékenységét, lehetővé téve a nagyon gyenge jelek detektálását.

Az APD-k kiválóan alkalmasak olyan alkalmazásokra, ahol rendkívül gyenge fényjeleket kell detektálni, mint például a távoli optikai kommunikáció, a LIDAR rendszerek, vagy a PET (pozitronemissziós tomográfia) szkennerek, ahol a kvantumhatásfok kiemelten fontos.

Hátrányai közé tartozik a magasabb zajszint (a lavinaeffektus zajt is erősít), a hőmérsékletfüggés (a letörési feszültség hőmérsékletfüggő), és a magasabb üzemi feszültség. Ezenkívül bonyolultabb a vezérlésük és a kompenzálásuk a hőmérséklet-ingadozásokra, ami megnehezíti az alkalmazásukat.

Schottky fotodióda

A Schottky fotodióda egy fém-félvezető átmeneten alapul, szemben a hagyományos p-n átmenettel. A fémes réteg általában nagyon vékony, így átengedi a fényt az alatta lévő félvezető rétegbe, ahol az abszorpció megtörténik.

A Schottky diódák rendkívül gyorsak, mivel a töltéshordozók (elektronok) gyorsan jutnak át a fém-félvezető határon, és a kapacitásuk is alacsony. Kapacitásuk alacsony, ami nagy sávszélességet tesz lehetővé, akár terahertz tartományba is.

Fő alkalmazási területük a nagyon nagy frekvenciájú, mikrohullámú és milliméteres hullámhosszú optikai jelek detektálása, ahol a sebesség a legfontosabb paraméter. Azonban érzékenységük gyakran alacsonyabb, mint a p-n vagy PIN diódáké, ami korlátozza felhasználási területeiket.

Germánium (Ge) és Indium-Gallium-Arzenid (InGaAs) fotodiódák

Ahogy korábban is említettük, ezek a fotodiódák a közeli infravörös (NIR) és a rövidhullámú infravörös (SWIR) tartományban érzékenyek, ahol a szilícium már nem hatékony, mivel az energiasáv-rése túl nagy a hosszabb hullámhosszú fotonok elnyeléséhez.

A germánium fotodiódák költséghatékony megoldást kínálnak a NIR tartományban (800-1700 nm), de sötétáramuk magasabb, ami korlátozza a teljesítményüket gyenge fényviszonyok között, és növeli a zajszintet.

Az InGaAs fotodiódák a preferált választás az optikai kommunikációban (1310 nm és 1550 nm), valamint a LIDAR és spektroszkópiai alkalmazásokban. Kiváló érzékenységgel, alacsony zajszinttel és nagy sebességgel rendelkeznek, de drágábbak és speciális gyártási eljárásokat igényelnek.

UV-fotodióda

Az UV-fotodiódák az ultraibolya (UV) spektrumban érzékelnek. Ezeket a diódákat gyakran széles energiasáv-résű félvezetőkből, például gallium-nitridből (GaN), szilícium-karbidból (SiC) vagy speciális szilícium kivitelezésekből készítik, hogy optimalizálják az UV-érzékenységet.

Az UV-detektálásnak számos fontos alkalmazása van, például lángérzékelés, UV-sugárzás mérése, vízfertőtlenítés ellenőrzése, vagy orvosi berendezésekben, ahol a sterilizálás monitorozására szolgál. Az UV-fotodiódák előnye, hogy szelektíven érzékelik az UV-t, miközben kevésbé érzékenyek a látható fényre, elkerülve a téves riasztásokat.

Szilícium fotomultiplikátor (SiPM – Silicon Photomultiplier)

A SiPM egy viszonylag új technológia, amely egy mátrixba rendezett, Geiger-üzemmódban működő lavina fotodiódák (GM-APD-k) sokaságából áll. Minden egyes mikrocellát egy kvencselő ellenállással látnak el, amely leállítja a lavinaeffektust.

Amikor egy foton eléri az egyik mikrocellát és lavinaeffektust indít el, az áramimpulzust generál. A SiPM kimeneti jele az egyszerre kiváltott mikrocellák számával arányos, így képes a bemenő fotonszám számlálására, akár egyetlen foton esetén is.

A SiPM-ek rendkívül érzékenyek, akár egyetlen foton detektálására is képesek, és nagy erősítéssel rendelkeznek. Kompaktak, robusztusak és alacsonyabb feszültségen működnek, mint a hagyományos fotomultiplikátor csövek (PMT), amelyek nagyfeszültséget igényelnek.

Alkalmazási területeik közé tartozik a PET és SPECT képalkotás, a nagyenergiás fizika, a LIDAR és az orvosi diagnosztika, ahol a gyenge fényjelek detektálása kulcsfontosságú, és a nagy felbontású képalkotás elengedhetetlen.

Működési módok: Fotovoltaikus, fotokonduktív és Geiger

A fotodiódákat alapvetően két fő üzemmódban lehet használni: a fotovoltaikus és a fotokonduktív módban. Az APD-k esetében kiegészül ez a Geiger-móddal, amely különleges érzékenységet biztosít a leggyengébb fényjelek detektálásához.

Fotovoltaikus mód (zárt áramkör)

Ebben a módban a fotodióda előfeszítés nélkül, nulla feszültségen működik. Amikor fény éri, a generált elektron-lyuk párok szétválnak a p-n átmenet belső elektromos terében, és egy feszültségkülönbséget hoznak létre a dióda kivezetései között.

Ez a feszültség a beeső fényintenzitással arányos, és a dióda úgy viselkedik, mint egy kis napelem. A fotovoltaikus mód előnye az alacsony zajszint, mivel nincs sötétáram, és a dióda nem termel hőt a fordított előfeszítés hiánya miatt.

Hátránya a lassabb válaszidő és a nem teljesen lineáris válasz magasabb fényszinteknél, ami korlátozza a nagysebességű alkalmazásokban való felhasználását. Ezt a módot gyakran használják fényintenzitás mérésére, például fénymérőkben, vagy alacsony frekvenciájú alkalmazásokban, ahol az alacsony zajszint kritikus.

Fotokonduktív mód (fordított előfeszítés)

A fotokonduktív mód során a fotodióda fordított előfeszítést kap, azaz a p-oldalra negatív, az n-oldalra pozitív feszültséget kapcsolnak. Ebben az üzemmódban a dióda belső ellenállása csökken a fény hatására, és egy áram folyik rajta keresztül, amely a beeső fényteljesítménnyel arányos.

Az előfeszítés kiszélesíti a kiürített réteget, ami növeli az érzékenységet és jelentősen csökkenti a dióda kapacitását. Ezáltal a fotokonduktív mód gyorsabb válaszidőt és nagyobb sávszélességet biztosít, mint a fotovoltaikus mód, ami ideálissá teszi a nagysebességű alkalmazásokhoz.

A kimeneti áram lineárisan arányos a beeső fényteljesítménnyel, ami pontosabb mérést tesz lehetővé szélesebb dinamikus tartományban. Bár a sötétáram jelen van, a fotokonduktív mód a leggyakoribb a nagysebességű adatátviteli és jelfeldolgozási alkalmazásokban, ahol a sebesség és a linearitás kulcsfontosságú.

Geiger mód

A Geiger mód speciálisan a lavina fotodiódák (APD-k) és különösen a SiPM-ek esetében használatos. Ebben az üzemmódban az APD-t a letörési feszültség feletti feszültséggel előfeszítik (ún. túlfeszültség), ami egy metastabil állapotot hoz létre.

Amikor egyetlen foton eléri a diódát, lavinaeffektust indít el, ami egy nagy, jól detektálható áramimpulzust generál. A lavina azonban öntartóvá válna, ezért egy külső vagy belső ellenállás (kvencselő ellenállás) segítségével “kioltják” a lavinát, és a dióda visszatér az eredeti állapotába, készen a következő foton detektálására.

Ez a mód rendkívül érzékeny, és lehetővé teszi az egyetlen foton detektálását (SPAD – Single-Photon Avalanche Diode). Főként kvantumoptikai kísérletekben, LIDAR rendszerekben és orvosi képalkotásban (pl. PET) alkalmazzák, ahol a rendkívüli érzékenység elengedhetetlen.

Jelfeldolgozás és erősítés: A fotóáram hasznosítása

A fotodióda által generált fotóáram általában nagyon kicsi, mikro- vagy nanoamper nagyságrendű, ezért megfelelő jelfeldolgozásra és erősítésre van szüksége ahhoz, hogy hasznosítható elektromos jellé alakuljon. Ez a folyamat kulcsfontosságú a pontos és megbízható adatkinyeréshez.

Transzimpedancia erősítő (TIA)

A transzimpedancia erősítő (TIA) a leggyakrabban használt áramkör a fotodióda kimeneti jelének erősítésére. A TIA egy áram-feszültség átalakító, amely a fotodióda által generált áramot arányos feszültséggé alakítja át, nagy erősítéssel és alacsony zajszinttel.

A TIA egy műveleti erősítőből (op-amp) és egy visszacsatoló ellenállásból (R_f) áll. A fotodióda árama az op-amp invertáló bemenetére folyik, és a visszacsatoló ellenálláson eső feszültség adja a kimeneti jelet, amely már mérhető és tovább feldolgozható.

A TIA előnyei közé tartozik az alacsony bemeneti impedancia, amely minimalizálja a fotodióda kapacitásának hatását a sávszélességre, és a nagy erősítés. A TIA tervezésekor a zajszint, a sávszélesség és a dinamikus tartomány optimalizálása a legfontosabb szempontok, hogy a jel minősége a lehető legjobb legyen.

Zajcsökkentési technikák

Mivel a fotodióda jele gyakran zajos, számos technika létezik a zajcsökkentésre, amelyek növelik a jel/zaj arányt és javítják a detektálás pontosságát. Ezek közé tartozik a megfelelő szűrés (aluláteresztő vagy sávszűrők) az érzékelni kívánt frekvenciatartományra optimalizálva.

A jelátlagolás, ahol több mérést végeznek és átlagolnak, szintén hatékonyan csökkenti a véletlenszerű zajt. Emellett a dióda hűtése is alkalmazható a sötétáram csökkentése érdekében, különösen alacsony jelszintű alkalmazásoknál.

A TIA tervezésénél is figyelembe kell venni a zajt; alacsony zajszintű op-amp-ok és megfelelő értékű visszacsatoló ellenállás kiválasztása kulcsfontosságú. A környezeti zajok árnyékolással és földeléssel csökkenthetők, biztosítva a stabil működést.

Analóg-digitális átalakítás (ADC)

A TIA kimeneti analóg feszültségjelét gyakran analóg-digitális átalakító (ADC) alakítja át digitális adatokká. Ez lehetővé teszi a jel további digitális feldolgozását, tárolását és megjelenítését mikrovezérlők vagy számítógépek segítségével.

Az ADC felbontása (bitek száma) és mintavételi sebessége (Hz) határozza meg a digitális jel pontosságát és a rendszer által feldolgozható maximális frekvenciát. A modern rendszerekben gyakran integrált ADC-ket használnak a kompakt méret és a jobb teljesítmény érdekében, minimalizálva az analóg zajt.

Gyakorlati alkalmazások a modern elektronikai eszközökben

A fotodiódák rendkívül sokoldalúak, és a modern elektronika szinte minden területén megtalálhatók. Képességük, hogy a fényt elektromos jellé alakítsák, alapvető fontosságúvá teszi őket számos innovatív alkalmazásban, amelyek a mindennapi életünket is befolyásolják.

Optikai kommunikáció

Az optikai kommunikáció a fotodiódák egyik legfontosabb alkalmazási területe. Az internet gerincét adó üvegszálas hálózatok, a helyi hálózatok (LAN) és a szélessávú otthoni internetkapcsolatok (FTTH – Fiber to the Home) mind a fény alapú adatátvitelre épülnek.

Az adatok fényimpulzusok formájában utaznak az optikai szálakon, és a vevő oldalon a fotodiódák alakítják vissza ezeket az impulzusokat elektromos jelekké. A PIN fotodiódák és az InGaAs APD-k a leggyakoribb választások ebben az iparágban, nagy sebességük és érzékenységük miatt, amelyek elengedhetetlenek a nagy adatátviteli sebességhez.

A fotodiódák lehetővé teszik a gigabit/másodperc sebességű adatátvitelt, ami nélkülözhetetlen a modern digitális társadalom működéséhez. Az optikai vevőmodulok (optical receivers) kulcsfontosságú elemei, amelyek a fotodiódát, a TIA-t és gyakran az ADC-t is magukba foglalják.

Orvosi diagnosztika és képalkotás

Az orvostudomány számos területén alkalmazzák a fotodiódákat, ahol a fény és a biológiai szövetek kölcsönhatását vizsgálják:

• Pulzoximéterek: Ezek az eszközök a vér oxigéntelítettségét mérik a bőrön keresztül. Két különböző hullámhosszú (vörös és infravörös) fényt bocsátanak ki, és egy fotodióda érzékeli a visszavert vagy áteresztett fényt. Az oxigénnel telített és telítetlen hemoglobin eltérő fényelnyelése alapján számítják ki az SpO2 értéket.
• CT és PET szkennerek: A komputertomográfia (CT) és a pozitronemissziós tomográfia (PET) modern képalkotó eljárások. A PET szkennerekben szcintillátor kristályokat használnak, amelyek a gamma-fotonok hatására látható fényt bocsátanak ki. Ezeket a fényimpulzusokat SiPM-ek vagy APD-k detektálják, lehetővé téve a nagy felbontású képalkotást a test belsejéről.
• Endoszkópia: Az endoszkópok, amelyekkel a test belső üregeit vizsgálják, gyakran használnak miniatűr fotodiódákat a fényérzékelésre, például a szövetek optikai tulajdonságainak mérésére vagy a képalkotáshoz, segítve a diagnózist és a kezelést.
• Glükóz monitorok: Néhány nem invazív glükózmérő technológia is fotodiódákat alkalmaz a bőrön keresztül történő mérésekhez, bár ezek még kutatási fázisban vannak, és a jövőben várhatóan még pontosabbá válnak.

Ipari automatizálás és érzékelők

Az ipari környezetben a fotodiódák megbízható és gyors érzékelőként funkcionálnak, hozzájárulva a termelési folyamatok hatékonyságához és biztonságához:

• Fénykapuk és számlálók: Gyárakban, futószalagokon használják tárgyak jelenlétének érzékelésére, mozgásának detektálására vagy számlálására. Egy fényforrás és egy fotodióda párja alkotja a kaput, amely gyorsan reagál a tárgyak áthaladására.
• Pozícióérzékelők: Precíziós gépekben, robotikában a fotodiódák segítenek a pontos pozíció meghatározásában, például lineáris enkóderekben vagy optikai rácsok leolvasásánál, amelyek mikroelektronikai pontosságot igényelnek.
• Lángérzékelők: Az UV-érzékeny fotodiódák képesek detektálni a lángok által kibocsátott ultraibolya sugárzást, így gyorsan és megbízhatóan jelezhetik a tüzet, ami kritikus a tűzvédelem szempontjából.
• Vonalkód olvasók: A lézert vagy LED-et használó vonalkód olvasók a visszavert fényt érzékelik fotodiódák segítségével, és dekódolják a vonalkód információját, ami elengedhetetlen a logisztikában és a kiskereskedelemben.

Fogyasztói elektronika

A mindennapi életünkben is számtalan fotodióda dolgozik észrevétlenül, számos kényelmi funkciót biztosítva és javítva az eszközök használhatóságát:

• Távirányítók (IR vevők): A televíziók, klímaberendezések és egyéb háztartási eszközök távirányítói infravörös fényt bocsátanak ki, amelyet a készülékben lévő fotodióda érzékel és dekódol, lehetővé téve a vezeték nélküli vezérlést.
• CD/DVD/Blu-ray lejátszók: Ezek az eszközök lézersugarat használnak az adatok lemezről történő leolvasására. A visszavert fényt egy fotodióda array detektálja, amely a fókuszálást és a követést is segíti, biztosítva az adatok pontos olvasását.
• Optikai egerek: A modern optikai egerek LED-et vagy lézert használnak a felület megvilágítására, és egy fotodióda (vagy CCD/CMOS érzékelő) érzékeli a visszavert fény mintázatát, meghatározva az egér mozgását, és ezzel a kurzor pozícióját a képernyőn.
• Okostelefonok:
  • Közelségérzékelő: Hívás közben kikapcsolja a kijelzőt, ha az arcunkhoz emeljük a telefont, infravörös LED és fotodióda segítségével, megakadályozva a véletlen érintéseket.
  • Környezeti fényérzékelő: Automatikusan beállítja a kijelző fényerejét a környezeti fényviszonyokhoz, egy fotodióda segítségével, optimalizálva a láthatóságot és az energiafogyasztást.
• Digitális kamerák: Bár a képérzékelők (CCD, CMOS) maguk is fotodiódák mátrixai, külön fotodiódákat is használnak az expozícióméréshez és az autofókusz rendszerekhez, biztosítva a jó minőségű képeket.

Biztonságtechnika

A biztonsági rendszerekben is kulcsfontosságúak a fotodiódák, hozzájárulva az épületek és személyek védelméhez:

• Füstérzékelők (optikai típus): Ezek a detektorok egy fényforrást és egy fotodiódát tartalmaznak. Amikor füst kerül a kamrába, a füstrészecskék szórják a fényt, amit a fotodióda érzékel, riasztást kiváltva, még a tűz korai szakaszában.
• Betörésjelző rendszerek (IR érzékelők): Passzív infravörös (PIR) érzékelők vagy aktív infravörös fénysorompók, amelyek fotodiódákat használnak az emberi test hőkibocsátásának vagy egy megszakított infravörös sugár detektálására, jelezve a behatolást.

Tudományos kutatás

A tudományos laboratóriumokban a fotodiódák elengedhetetlen eszközök a fény mérésére és elemzésére, számos kutatási területen:

• Spektroszkópia: A fény spektrális eloszlásának elemzésére szolgáló műszerekben (spektrométerek) fotodiódákat használnak a különböző hullámhosszú fényintenzitás mérésére, ami lehetővé teszi anyagok összetételének és tulajdonságainak meghatározását.
• Lézeres távolságmérés (LIDAR): A LIDAR rendszerek lézerimpulzusokat bocsátanak ki, és egy APD vagy SiPM detektálja a visszavert impulzusokat. Az impulzus kibocsátása és detektálása közötti időből számítják ki a távolságot, nagy pontossággal.
• Asztronómia: Távcsövekben és űrtávcsövekben fotodiódákat használnak a csillagok és galaxisok fényének mérésére, spektrális elemzésére, segítve az univerzum megértését.

Megújuló energia

Bár a napelemek (fotovoltaikus cellák) működési elve szorosan rokon a fotodiódákéval, és sok szempontból egy nagy felületű fotodiódának tekinthetők, a fotodiódákat magukat is használják a megújuló energia szektorban.

Például a napfény intenzitásának mérésére, a napelemek hatékonyságának monitorozására vagy a napkövető rendszerek vezérlésére, amelyek a fotodiódák által érzékelt fény alapján optimalizálják a napelemek állását, maximalizálva az energiatermelést.

Jövőbeli trendek és fejlesztések a fotodióda technológiában

A fotodióda technológia folyamatosan fejlődik, ahogy az elektronikai eszközök iránti igények növekednek a sebesség, az érzékenység, a miniaturizálás és az energiahatékonyság terén. Számos izgalmas kutatási és fejlesztési irány rajzolódik ki a jövőre nézve, amelyek forradalmasíthatják az optoelektronikát.

Integrált fotodióda megoldások

Egyre nagyobb hangsúlyt kap a fotodiódák integrálása más félvezető áramkörökkel egyetlen chipen belül. Ez magában foglalhatja a TIA-k, ADC-k és digitális jelfeldolgozó egységek integrálását a fotodióda mellé, egyetlen, kompakt egységet alkotva.

Az optikai vevőmodulok már ma is tartalmazzák a fotodiódát és a TIA-t, de a jövőben még szorosabb integrációra számíthatunk, ami kisebb méretet, alacsonyabb energiafogyasztást és jobb jel/zaj arányt eredményezhet, minimalizálva a külső komponensek szükségességét.

Ez különösen fontos az optikai számítástechnika és a fotónikus integrált áramkörök (PIC-ek) fejlődése szempontjából, ahol az elektromos és optikai komponensek szimbiózisa kulcsfontosságú a nagysebességű adatfeldolgozáshoz.

Új anyagok és kvantumdot fotodiódák

A hagyományos szilícium, germánium és InGaAs mellett új félvezető anyagokat is vizsgálnak a fotodiódák gyártásához. Ilyenek például a perovszkit alapú anyagok, amelyek ígéretesek a nagy hatásfokú és olcsó fotodetektorok előállításában, széles spektrális érzékenységgel.

A kvantumdot (QD) fotodiódák egy másik izgalmas területet képviselnek. A kvantumpontok nanométeres méretű félvezető kristályok, amelyek fényelnyelési és fénykibocsátási tulajdonságai a méretüktől függően hangolhatók, ami rendkívüli rugalmasságot biztosít.

Ez lehetővé teszi a spektrális érzékenység rendkívül pontos szabályozását, ami szélesebb hullámhossz-tartományban működő, vagy éppen nagyon szelektív fotodiódák kifejlesztését teszi lehetővé, például multispektrális képalkotáshoz vagy speciális szenzorokhoz, mint például a gázérzékelők.

Nagyobb sebesség, alacsonyabb fogyasztás és miniaturizálás

Az adatátviteli sebességek folyamatos növekedése megköveteli a fotodiódák sávszélességének további növelését, akár terahertz (THz) tartományba. Ehhez új struktúrák és anyagok, valamint optimalizált tokozás szükséges, minimalizálva a parazita kapacitásokat és induktivitásokat.

A mikro-LED kijelzők és a VIS-LiFi (látható fény alapú vezeték nélküli kommunikáció) fejlődése is igényli a gyors, kis fogyasztású fotodiódákat, amelyek képesek a nagyfrekvenciás fényjelek megbízható detektálására.

A miniaturizálás továbbra is kulcsfontosságú trend, különösen a hordozható és viselhető eszközök, valamint az implantálható orvosi eszközök esetében. A kisebb méretű fotodiódák integrálása bonyolult rendszerekbe nyit új lehetőségeket az orvosi technológiában és a fogyasztói elektronikában.

Mesterséges intelligencia és gépi látás integrációja

A fotodiódák által gyűjtött optikai adatok feldolgozásában egyre nagyobb szerepet kap a mesterséges intelligencia (MI) és a gépi látás. Az MI algoritmusok képesek lehetnek a zajos jelekből is pontos információt kinyerni, optimalizálni a detektálási folyamatot, vagy akár prediktív karbantartást végezni az érzékelő rendszereken.

A fotodiódák, mint a “szemek” az MI rendszerek számára, alapvető bemeneti adatokat szolgáltatnak a környezet megértéséhez és az autonóm rendszerek (pl. önvezető autók LIDAR-ja) működéséhez, amelyek a valós idejű, pontos adatokra támaszkodnak.

A fotodióda, ez a láthatatlan, de rendkívül fontos alkatrész, továbbra is az elektronikai innovációk élvonalában marad. Működési elvének alapos megértése és a különböző típusok ismerete lehetővé teszi a mérnökök és fejlesztők számára, hogy egyre kifinomultabb és hatékonyabb eszközöket hozzanak létre, amelyek tovább formálják a digitális és fizikai világunkat, és új lehetőségeket nyitnak meg a technológia fejlődésében.
