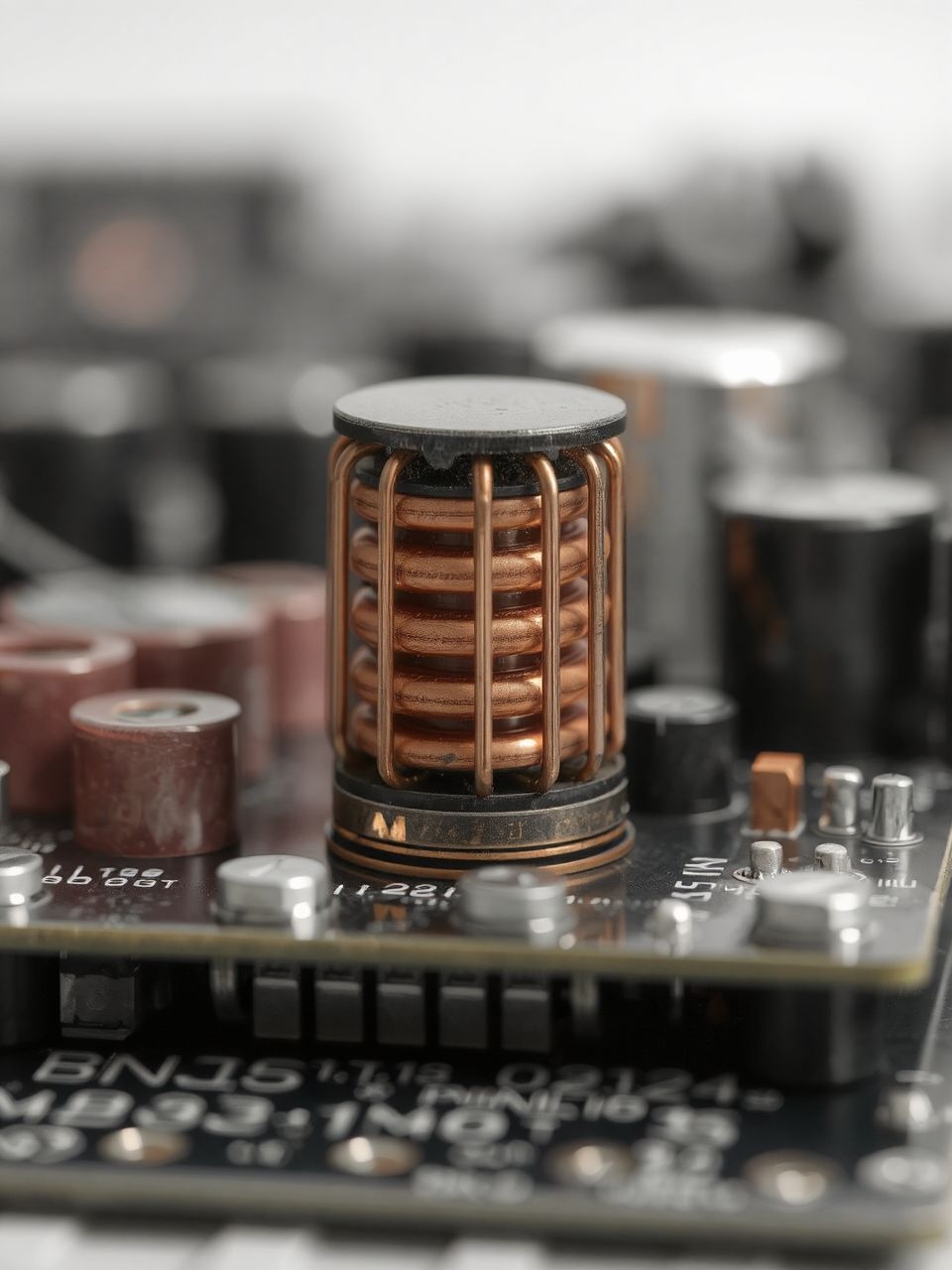

Mi is az a fojtótekercs? Az alapismeretek
A fojtótekercs, vagy induktor, egy alapvető passzív elektronikai alkatrész, amelynek lényege egy vezető tekercs. Amikor áram folyik át ezen a tekercsen, mágneses tér keletkezik körülötte. Ez a mágneses tér energiát tárol.
A fojtótekercs legfontosabb jellemzője az induktivitás, melynek jele L, mértékegysége pedig a Henry (H). Az induktivitás mértéke azt fejezi ki, hogy az adott tekercs mennyire képes ellenállni az áramváltozásnak, vagyis mekkora mágneses energiát tud tárolni adott áramerősség mellett.
Az induktivitás a tekercs geometriai jellemzőitől – mint például a menetszám, a tekercs hossza, átmérője és a maganyag permeabilitása – függ. Minél több a menet, minél nagyobb az átmérő, és minél jobban koncentrálja a mágneses erővonalakat a mag, annál nagyobb lesz az induktivitás.
A fojtótekercsek alapvető működési elve a Faraday-féle elektromágneses indukció törvényén alapul. Ez kimondja, hogy egy vezető tekercsben feszültség indukálódik, ha a tekercsen átmenő mágneses fluxus változik. Ez a jelenség az önindukció.
Az önindukciós feszültség iránya mindig olyan, hogy gátolja a fluxusváltozást okozó áramváltozást. Ez az oka annak, hogy a fojtótekercsek “fojtják” az áram hirtelen változásait, és simítják azokat. Egyenáramú (DC) körben, a kezdeti bekapcsolás pillanatában az induktor ellenáll az áram felépülésének, majd miután az áram állandósul, ideális esetben rövidzárként viselkedik, mivel az áram már nem változik.
Váltakozó áramú (AC) körben azonban folyamatosan változik az áram iránya és nagysága, így a fojtótekercs folyamatosan önindukciós feszültséget generál. Ez az önindukciós feszültség a váltakozó árammal szemben frekvenciafüggő ellenállást, más néven induktív reaktanciát mutat.
Az induktív reaktancia (XL) képlete: XL = 2πfL, ahol f a frekvencia, L pedig az induktivitás. Ez a képlet világosan megmutatja, hogy minél nagyobb a frekvencia, annál nagyobb az induktív reaktancia, azaz annál nagyobb az ellenállás a váltakozó árammal szemben.
Ez a frekvenciafüggő viselkedés teszi a fojtótekercseket ideális alkatrésszé szűrőáramkörökben, ahol bizonyos frekvenciájú jeleket át kell engedni, míg másokat blokkolni kell. A fojtótekercs képes energiát tárolni a mágneses térben, majd ezt az energiát visszaadni az áramkörnek, amikor az áram csökken.
Az ideális fojtótekercsnek nincs ohmos ellenállása és nincs parazita kapacitása. A valóságban azonban minden tekercsnek van egy bizonyos egyenáramú ellenállása (DCR – DC Resistance) a vezető anyaga miatt, valamint parazita kapacitása a menetei között. Ezek a tényezők befolyásolják a fojtótekercs teljesítményét, különösen magas frekvenciákon.
A fojtótekercs az áramkörök csendes őre, mely az áramváltozások “pulzusát” szabályozza, biztosítva ezzel a stabil és tiszta energiaellátást a legérzékenyebb elektronikai rendszerek számára is.
A fojtótekercs fizikai felépítése és típusai
A fojtótekercsek felépítése alapvetően meghatározza működésüket és alkalmazási területeiket. Bár az alapelv egyszerű, a gyakorlatban számos variáció létezik, melyek mindegyike specifikus igényekre optimalizált.
Az induktorok alapvető alkotóeleme a vezető anyag, mely jellemzően rézhuzal. A réz kiváló elektromos vezető, alacsony ellenállással, ami minimalizálja az energiaveszteséget hő formájában. Ritkábban alkalmaznak alumíniumot is, elsősorban költségtakarékossági vagy súlycsökkentési okokból.
A vezetőt egy úgynevezett tekercstest köré tekerik. Ez lehet egyszerűen levegő (légréses tekercs), vagy valamilyen mágneses anyag, melynek célja a mágneses fluxus koncentrálása és ezzel az induktivitás növelése. A maganyag típusa kulcsfontosságú a fojtótekercs tulajdonságainak meghatározásában.
Maganyagok és tekercselési módok
A maganyagok tekintetében több alapvető típust különböztetünk meg:
- Légréses (légmagos) tekercsek: Ezeknek nincs fizikai magjuk, a tekercs belseje levegővel van kitöltve. Alacsony induktivitásúak, de lineárisak, és nem telítődnek. Kiválóan alkalmasak magas frekvenciájú alkalmazásokhoz, például rádiófrekvenciás áramkörökben.
- Vasmagos tekercsek: Lágyvas vagy szilíciumacél lemezekből összeállított magot használnak. Ezek jelentősen növelik az induktivitást, de magas frekvenciákon jelentős veszteségek léphetnek fel a vasmag örvényáramai és hiszterézise miatt. Elsősorban alacsony frekvenciájú, nagy teljesítményű alkalmazásokban, például tápegységekben használatosak.
- Ferritmagos tekercsek: A ferrit egy kerámiaszerű mágneses anyag, melynek magas az ellenállása, így minimalizálja az örvényáramú veszteségeket magas frekvenciákon. Ezért a ferritmagos fojtótekercsek ideálisak rádiófrekvenciás és kapcsolóüzemű tápegységekben. Különböző ferritanyagok léteznek, melyek különböző frekvenciatartományokra optimalizáltak.
- Toroid magos tekercsek: A toroid mag gyűrű alakú. Ennek az elrendezésnek az az előnye, hogy a mágneses fluxus szinte teljes egészében a magban marad, minimalizálva a szórt mágneses teret és az elektromágneses interferenciát (EMI). Rendkívül hatékonyak és kompaktak.
- E-magos (E-I, E-E) tekercsek: Ezek a magok két E alakú és egy I alakú, vagy két E alakú részből állnak, melyeket összeillesztenek. A tekercset az “E” központi szárára helyezik. Könnyen szerelhetők és viszonylag nagy induktivitást biztosítanak.
A maganyagok permeabilitása (μ) az a tulajdonság, ami megmutatja, mennyire képes az anyag koncentrálni a mágneses erővonalakat. Minél nagyobb a permeabilitás, annál nagyobb induktivitás érhető el ugyanannyi menettel. Ugyanakkor a magoknak van egy telítési pontjuk is, ami azt jelenti, hogy egy bizonyos áramerősség felett már nem képesek további mágneses energiát tárolni, és az induktivitásuk drasztikusan lecsökken. Ez kritikus szempont a tervezésnél.
Tokozás és szerelési módok
A fojtótekercsek tokozása és szerelési módja is sokféle lehet:
- Furatszerelt (THT – Through-Hole Technology) fojtótekercsek: Ezeknek huzallábai vannak, melyeket a nyomtatott áramköri lap furataiba illesztenek és forrasztanak. Nagyobb méretűek lehetnek, és gyakran használatosak nagyobb teljesítményű vagy robusztusabb alkalmazásokban.
- Felületszerelt (SMD – Surface-Mount Device) fojtótekercsek: Kisebb méretűek, közvetlenül a nyomtatott áramköri lap felületére forraszthatók. Ideálisak a modern, kompakt elektronikai eszközökhöz, ahol a helytakarékosság kulcsfontosságú. Gyakran kerámia vagy ferrit maggal rendelkeznek, és beágyazott tekercseléssel készülnek.
Ezen felül léteznek speciális fojtótekercs típusok, mint például a Common Mode Choke (közös módusú fojtó), amely két vagy több tekercsből áll, ugyanazon a magon. Ezeket a zavarelnyomásra tervezték, és elsősorban az olyan zajokat szűrik, amelyek mindkét vezetéken azonos fázisban jelennek meg, miközben az áramköri jelet nem befolyásolják. Ilyeneket gyakran találunk USB kábelekben, hálózati adapterekben.
A differenciál fojtók ezzel szemben a vezetéken átfolyó áramkülönbségekre reagálnak, és a normál módusú zajokat szűrik. Mindkét típus elengedhetetlen az elektromágneses kompatibilitás (EMC) biztosításához.
Az induktivitás szerepe az áramkörökben: Az alapvető funkciók
A fojtótekercs egyedi tulajdonságai számos alapvető funkciót tesznek lehetővé az elektronikai áramkörökben. Ezek a funkciók a tekercs azon képességéből erednek, hogy ellenáll az áram változásának és energiát tárol mágneses tér formájában.
Áramváltozás lassítása és simítása
A fojtótekercs egyik legfontosabb szerepe az áramváltozás lassítása. Amikor egy áramkörben az áram hirtelen megváltozna, a fojtótekercsben indukált feszültség gátolja ezt a változást. Ez a tulajdonság rendkívül hasznos tápegységekben, ahol a váltakozó áram egyenirányítása után még jelentős feszültségingadozások (hullámosság) maradhatnak.
Egy fojtótekercs beiktatásával az egyenirányított, de még pulzáló feszültség simítható, mivel az induktor ellenáll a gyors áramingadozásoknak, és kisimítja azokat. Ezt a funkciót gyakran kombinálják kondenzátorokkal, létrehozva úgynevezett LC szűrőket, melyek még hatékonyabban csökkentik a hullámosságot.
Energiatárolás
A fojtótekercs képes energiát tárolni mágneses tér formájában. Ez a képesség teszi nélkülözhetetlenné őket a kapcsolóüzemű tápegységekben (SMPS). Ezek a tápegységek nem lineárisan működnek, hanem gyorsan kapcsolgatják a bemeneti feszültséget egy fojtótekercsre, mely felveszi az energiát, majd a kapcsoló kikapcsolásakor leadja azt a terhelésnek. Ez a ciklikus energiatárolás és -leadás teszi lehetővé a feszültség átalakítását (növelését, csökkentését vagy invertálását) rendkívül hatékonyan.
Az energiatárolás mértéke az induktivitás értékétől és az áram nagyságától függ. Minél nagyobb az induktivitás, és minél nagyobb áram folyik át rajta, annál több energiát képes tárolni a mágneses térben.
Impedancia frekvenciafüggése
Ahogy korábban említettük, a fojtótekercs váltakozó árammal szemben frekvenciafüggő ellenállást, vagyis induktív reaktanciát mutat. Ez az induktív reaktancia (XL = 2πfL) a frekvenciával egyenesen arányosan nő. Ez azt jelenti, hogy alacsony frekvenciákon az induktor alacsony impedanciát mutat, míg magas frekvenciákon magas impedanciát képvisel.
Ez a tulajdonság teszi lehetővé a fojtótekercsek használatát frekvenciaszűrő áramkörökben. Például egy aluláteresztő szűrőben egy sorba kapcsolt fojtótekercs átengedi az alacsony frekvenciájú jeleket, de blokkolja a magas frekvenciájúakat. Egy felüláteresztő szűrőben kondenzátorral kombinálva fordított hatást érhetünk el.
Rezonancia jelenségek
Amikor egy fojtótekercset kondenzátorral kombinálunk, rezonáns áramkört hozunk létre. Egy ilyen áramkör egy adott rezonanciafrekvencián különleges viselkedést mutat. Soros rezonancia esetén a teljes impedancia minimálisra csökken, párhuzamos rezonancia esetén pedig maximálisra nő.
Ezt a jelenséget használják ki rádiófrekvenciás vevőkben és adókban, ahol egy adott frekvenciát kell kiválasztani vagy sugározni. Az LC rezonáns körök alapvető elemei az oszcillátoroknak, melyek meghatározott frekvenciájú jeleket generálnak, és a szűrőknek, amelyek szűk frekvenciasávot engednek át vagy blokkolnak.
A fojtótekercsek tehát nem csupán egyszerű alkatrészek, hanem komplex és sokoldalú komponensek, melyek az elektronika számos területén alapvető fontosságúak. Megértésük elengedhetetlen a modern elektronikai rendszerek tervezéséhez és hibakereséséhez.

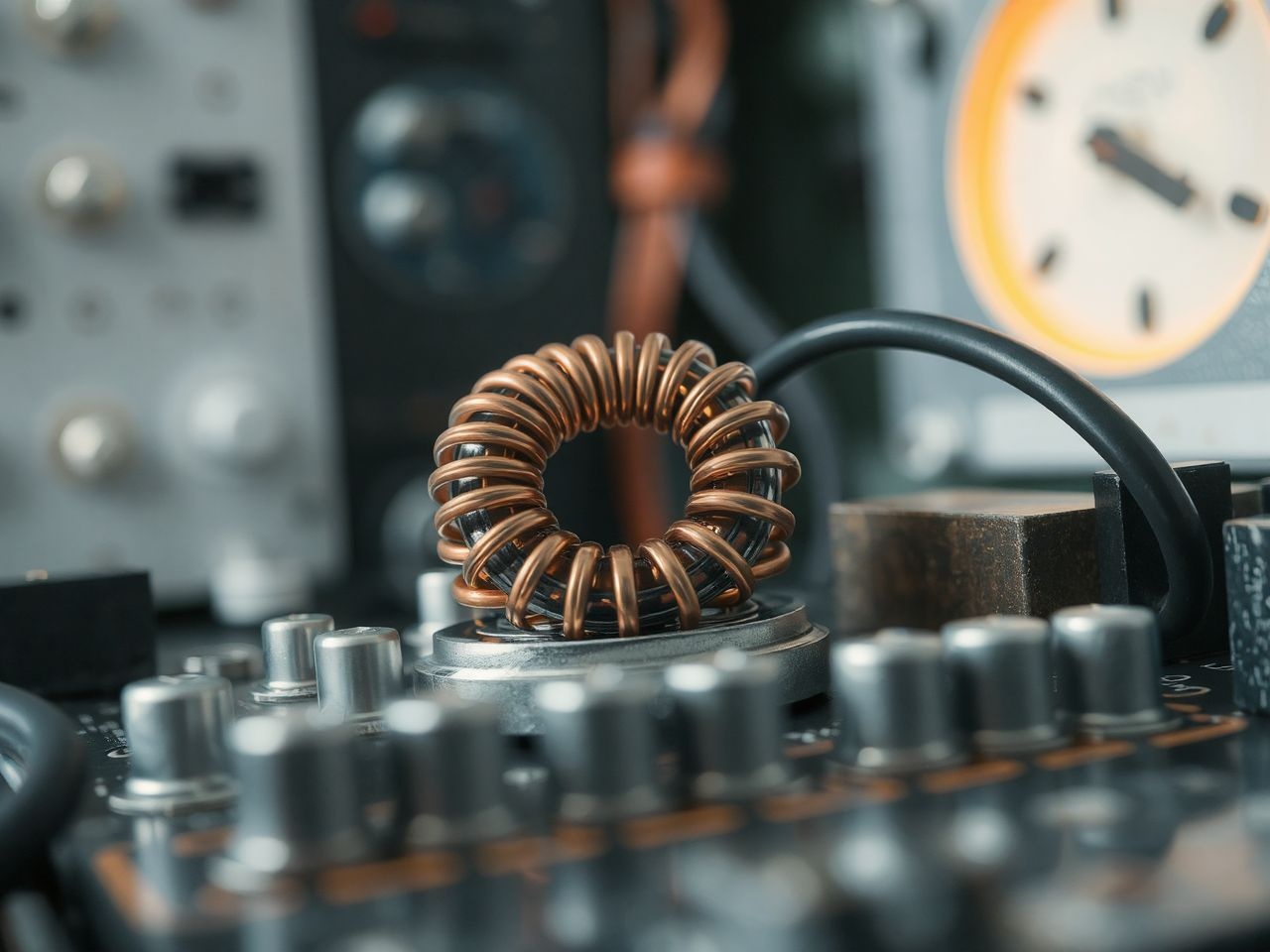

Fojtótekercsek a teljesítményelektronikában
A teljesítményelektronika területe, amely az elektromos energia hatékony átalakításával és vezérlésével foglalkozik, szinte elképzelhetetlen a fojtótekercsek nélkül. Itt az induktorok nem csupán jelformáló vagy szűrő feladatot látnak el, hanem aktívan részt vesznek az energia tárolásában és továbbításában.
Kapcsolóüzemű tápegységek (SMPS)
A kapcsolóüzemű tápegységek (Switched-Mode Power Supplies, SMPS) a fojtótekercsek egyik legelterjedtebb és legfontosabb alkalmazási területe. Ezek a tápegységek sokkal hatékonyabbak, kompaktabbak és könnyebbek, mint a hagyományos lineáris társaik, mivel az energiát nem hővé alakítva szabályozzák, hanem gyors kapcsolgatással és energiatárolással. Az induktorok ebben a folyamatban kulcsszerepet játszanak.
Három alapvető kapcsolóüzemű konvertert különböztetünk meg, melyek mindegyike fojtótekercset használ:
- Buck konverter (Step-Down): Ez a típus a bemeneti feszültséget csökkenti. Amikor a kapcsoló bekapcsol, az induktoron keresztül áram folyik, energiát tárolva a mágneses térben. Amikor a kapcsoló kikapcsol, az induktor leadja az energiát a terhelésnek, fenntartva az áramot. A kimeneti feszültséget a kapcsoló be- és kikapcsolási idejének aránya (kitöltési tényező) szabályozza.
- Boost konverter (Step-Up): Ez a konverter a bemeneti feszültséget növeli. Amikor a kapcsoló bekapcsol, az induktoron keresztül áram folyik és energiát tárol. A kapcsoló kikapcsolásakor az induktor leadja az energiát egy diódán keresztül a kondenzátorba és a terhelésbe, miközben az induktív feszültség hozzáadódik a bemeneti feszültséghez, így magasabb kimeneti feszültséget eredményezve.
- Buck-Boost konverter: Ez a típus képes mind a feszültség csökkentésére, mind a növelésére, sőt még invertálni is tudja a kimeneti feszültség polaritását. Működése a Buck és Boost elvek kombinációja.
Mindegyik topológiában a fojtótekercs feladata az energia tárolása a kapcsoló bekapcsolt állapotában, és annak leadása a kikapcsolt állapotban, ezzel biztosítva a folyamatos és stabil áramot a terhelés számára, miközben a feszültséget a kívánt szintre alakítja.
PFC (Power Factor Correction) áramkörök
A teljesítménytényező korrekció (PFC) egyre fontosabbá válik a modern elektronikai eszközökben, különösen a nagyobb teljesítményű tápegységekben. A PFC célja, hogy a tápegység által felvett áram hullámformája minél jobban hasonlítson a hálózati feszültség szinuszos hullámformájára, minimalizálva ezzel a harmonikus torzítást és javítva az energiafelhasználás hatékonyságát.
Aktív PFC áramkörökben a fojtótekercs kulcsfontosságú szerepet játszik, általában egy Boost konverter topológiájában. A fojtótekercs segítségével alakítják ki a bemeneti áramot úgy, hogy az szinuszosan kövesse a bemeneti feszültséget, miközben a kimeneti feszültséget stabilizálják. Ezáltal a tápegység kevésbé terheli a hálózatot, és megfelel a szigorúbb energiahatékonysági szabványoknak.
Inverterek és motorvezérlők
Az inverterek, melyek egyenáramból állítanak elő váltakozó áramot (például napelem rendszerekben vagy UPS-ekben), szintén széles körben alkalmaznak fojtótekercseket. Ezek az induktorok a kimeneti szűrő részeként simítják a generált váltakozó áram hullámformáját, hogy az minél tisztább szinuszhullámhoz hasonló legyen, minimalizálva a harmonikus torzítást.
Hasonlóképpen, az elektromos motorok vezérlésében használt frekvenciaváltókban is elengedhetetlenek a fojtótekercsek. Itt a kimeneti oldalon szűrőként funkcionálnak, csökkentve a motorra jutó zajt és a kapcsolóüzemű vezérlésből adódó feszültségtüskéket, ezzel növelve a motor élettartamát és hatékonyságát, valamint csökkentve az elektromágneses interferenciát.
A fojtótekercsek tehát a teljesítményelektronika gerincét képezik, lehetővé téve a hatékony, megbízható és szabályozható energiaátalakítást, ami elengedhetetlen a modern technológia számos területén.
Fojtótekercsek a jelátvitelben és rádiófrekvenciás alkalmazásokban
A fojtótekercsek nem csupán az energiaátalakításban, hanem a jelátvitelben és a rádiófrekvenciás (RF) áramkörökben is alapvető fontosságúak. Itt a frekvenciafüggő viselkedésük, azaz a magas frekvenciákon mutatott magas impedanciájuk kerül előtérbe.
RF (rádiófrekvenciás) fojtók szerepe
Az RF fojtók speciálisan magas frekvenciájú alkalmazásokra tervezett induktorok. Fő feladatuk, hogy egy adott frekvenciatartományban magas impedanciát mutassanak, miközben az alacsonyabb frekvenciájú (például egyenáramú) jeleket minimális veszteséggel engedjék át. Ez lehetővé teszi a DC tápellátás eljuttatását az RF áramkörökbe, miközben blokkolják az RF jelek visszajutását a tápegységbe.
Tipikus alkalmazásuk a bias T áramkörök, ahol egy RF jelre egyenáramú tápfeszültséget ültetnek rá (vagy fordítva szedik le az egyenáramot az RF jelről). Az RF fojtó biztosítja, hogy az RF jel ne jusson el a DC forráshoz, míg a DC feszültség ne befolyásolja az RF jelet.
Impedancia illesztés
A rádiófrekvenciás rendszerekben az impedancia illesztés kritikus fontosságú a maximális teljesítményátvitel és a jelvisszaverődés minimalizálása érdekében. Ha egy adó kimeneti impedanciája nem egyezik meg a vevő bemeneti impedanciájával (vagy az átviteli vonal impedanciájával), akkor a jel egy része visszaverődik, ami teljesítményveszteséget és torzítást okoz.
Fojtótekercseket és kondenzátorokat tartalmazó hálózatokat (LC hálózatokat) használnak az impedancia illesztésére. Ezek az illesztő áramkörök képesek átalakítani az impedanciát a kívánt értékre, optimalizálva a jelátvitelt. Például egy antenna illesztése az adó kimenetéhez vagy egy erősítő bemenetéhez gyakran igényel ilyen LC hálózatokat.
Szűrők a kommunikációs rendszerekben
A fojtótekercsek elengedhetetlenek a szűrőáramkörökben, melyek a kommunikációs rendszerek alapját képezik. Legyen szó rádióvevőkről, mobiltelefonokról vagy Wi-Fi eszközökről, mindenhol szükség van arra, hogy bizonyos frekvenciájú jeleket átengedjünk, míg másokat elnyomjunk.
Az LC szűrők, melyek induktorokból és kondenzátorokból állnak, képesek aluláteresztő, felüláteresztő, sávszűrő és sávzáró funkciókat ellátni. Ezek a szűrők biztosítják, hogy a vevő csak a kívánt frekvenciasávot fogja, és elnyomja a zavaró, nem kívánt jeleket. Az adókban pedig a kimeneti jelet tisztítják meg a harmonikusoktól és egyéb zajoktól.
Oszcillátorok és rezonáns áramkörök
Az oszcillátorok olyan áramkörök, amelyek periodikus, általában szinuszos jeleket generálnak. Sok oszcillátor, különösen az RF tartományban működők, LC rezonáns körre épülnek. Az LC kör határozza meg az oszcilláció frekvenciáját. A tekercs és a kondenzátor közötti energiacsere tartja fenn az oszcillációt.
Például egy Colpitts vagy Hartley oszcillátorban a fojtótekercs a rezonáns kör egyik alapvető eleme, amely a kondenzátorral együtt meghatározza a kimeneti jel frekvenciáját. Ezek az áramkörök alapvetőek a rádiós kommunikációban, órajel-generátorokban és jelgenerátorokban.
Antenna áramkörök
Az antennák tervezésében és illesztésében is gyakran alkalmaznak fojtótekercseket. Az induktorok segítségével lehet az antenna elektromos hosszát módosítani, rezonáns frekvenciáját hangolni, vagy az impedanciáját illeszteni az átviteli vonalhoz. Például rövidített antennák esetén induktorokkal kompenzálják a rövidítésből adódó kapacitív viselkedést, hogy az antenna rezonáns maradjon a kívánt frekvencián.
Összességében a fojtótekercsek a jelátvitel és RF technológia alapkövei, melyek nélkül a modern kommunikációs rendszerek hatékony működése elképzelhetetlen lenne. Precíz tervezésük és kiválasztásuk elengedhetetlen a magas teljesítményű RF áramkörök megvalósításához.
Zajszűrés és elektromágneses kompatibilitás (EMC)
A modern elektronikai rendszerek egyre nagyobb sebességgel és sűrűséggel működnek, ami fokozottan hajlamosítja őket az elektromágneses interferenciára (EMI) és rádiófrekvenciás interferenciára (RFI). A zajszűrés és az elektromágneses kompatibilitás (EMC) biztosítása kulcsfontosságúvá vált, és ebben a fojtótekercseknek elengedhetetlen szerepük van.
EMI és RFI csökkentése
Az EMI (Electromagnetic Interference) és RFI (Radio Frequency Interference) olyan nem kívánt elektromágneses jelek, amelyek zavarhatják az elektronikai eszközök működését. Ezek származhatnak külső forrásból (pl. rádióadók, mobiltelefonok) vagy magából az eszközből (pl. kapcsolóüzemű tápegységek, digitális áramkörök gyors kapcsolgatása).
A fojtótekercsek, különösen a ferritmagos változatok, rendkívül hatékonyak a magas frekvenciájú zajok elnyomásában. Magas impedanciájuknak köszönhetően blokkolják a zajjeleket, miközben az alacsony frekvenciájú hasznos jeleket vagy az egyenáramú tápfeszültséget átengedik. Ezáltal megakadályozzák, hogy a zaj bejusson az érzékeny áramkörökbe, vagy kijusson az eszközből.
Common Mode Choke-ok szerepe a zajelnyomásban
A Common Mode Choke (közös módusú fojtó) egy speciális induktor, melyet kifejezetten a közös módusú zajok szűrésére terveztek. A közös módusú zajok olyan zavaró jelek, amelyek két vagy több vezetéken (pl. egy jelpár mindkét vezetékén) azonos fázisban és amplitúdóban jelennek meg a földhöz képest. Ezeket a zajokat gyakran antennaként viselkedő kábelek sugározzák, vagy vezetik be az áramkörbe.
A közös módusú fojtók általában két vagy több tekercsből állnak, melyek ugyanazon a mágneses magon helyezkednek el, és úgy vannak bekötve, hogy a hasznos jel (differenciális módusú jel) áramai ellentétes irányban folynak a tekercseken, így a mágneses fluxusaik kioltják egymást, és az induktivitás alacsony marad. Ezzel szemben a közös módusú zajáramok azonos irányban folynak, és fluxusaik összeadódnak, magas induktivitást és ezáltal nagy impedanciát eredményezve a zaj frekvenciáján. Ezáltal a közös módusú fojtó hatékonyan elnyomja a zajt anélkül, hogy a hasznos jelet befolyásolná.
Feritgyöngyök és fojtótekercsek kombinációja
A ferritgyöngyök (ferrite beads) valójában speciális, rendkívül rövid fojtótekercseknek tekinthetők. Ezeket gyakran egyetlen vezetékre fűzik, vagy egy tömör magra tekert néhány menetes tekercsként alkalmazzák. A ferritgyöngyök magas frekvenciákon ellenállásként viselkednek, elnyelve a zajenergiát hő formájában, míg alacsony frekvenciákon gyakorlatilag rövidzárnak tekinthetők. Ideálisak a széles sávú zajok elnyomására.
A fojtótekercsek és ferritgyöngyök gyakran kombinálva kerülnek alkalmazásra a tápvonalakon és jelvezetékeken, hogy a zajszűrés minél szélesebb frekvenciatartományban hatékony legyen. A fojtótekercsek az alacsonyabb frekvenciájú zajokat, míg a ferritgyöngyök a nagyon magas frekvenciájú zavarokat célozzák meg.
Tápvonalak szűrése
A tápvonalak, amelyek az egyenáramú vagy váltakozó áramú tápellátást vezetik az áramkörbe, gyakran hordoznak magukkal zajt. Ezek a zajok zavarhatják az érzékeny analóg vagy digitális áramköröket. A fojtótekercsek, gyakran kondenzátorokkal kombinálva (LC szűrők), hatékonyan szűrik ki ezeket a tápvonalzajokat, biztosítva a stabil és tiszta tápellátást az alkatrészek számára. Ez különösen fontos audio áramkörökben, ahol a tápzaj hallható torzítást okozhat.
Az EMC szabványoknak való megfelelés érdekében az elektronikai eszközök tervezése során kiemelt figyelmet fordítanak a fojtótekercsek és egyéb szűrőelemek megfelelő kiválasztására és elhelyezésére. A gondos zajszűrés nem csupán a termék megbízhatóságát növeli, hanem a felhasználói élményt is javítja, és elkerüli a más eszközökkel való interferenciát.

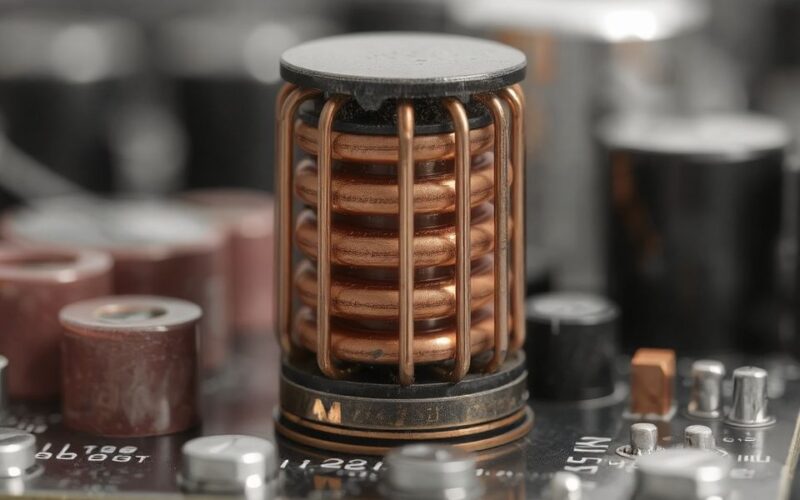

Fojtótekercsek egyéb felhasználási területei
A fojtótekercsek sokoldalúságuknak köszönhetően az elektronika számos egyéb, kevésbé nyilvánvaló területén is kulcsfontosságú szerepet játszanak. Ezek az alkalmazások rávilágítanak arra, hogy az induktorok mennyire beépültek a mindennapi technológiánkba.
Világítástechnika (ballasztok hagyományos fénycsöveknél)
A hagyományos fénycsövek működéséhez elengedhetetlen egy úgynevezett ballaszt. Ennek a ballasztnak a leggyakoribb formája egy nagy induktivitású fojtótekercs. A fénycsövek indításához nagy feszültség szükséges a gáz ionizálásához, majd miután beindulnak, az áramot korlátozni kell, különben a cső tönkremenne. A fojtótekercs éppen ezt a kettős feladatot látja el.
Indításkor a tekercsben tárolt energia hirtelen felszabadulása okozza a nagy feszültségimpulzust. Működés közben pedig a tekercs induktív reaktanciája korlátozza az áramot a csövön keresztül, stabilizálva ezzel a működést. Bár a modern LED világítások térnyerésével a hagyományos ballasztok visszaszorulóban vannak, még mindig számos helyen találkozhatunk velük.
Audio erősítők (tápegység szűrés, kimeneti szűrők)
Az audio erősítőkben a tiszta hangzás elengedhetetlen, és ehhez stabil, zajmentes tápellátásra van szükség. A fojtótekercsek itt is a tápegység szűrőáramköreinek részeként jelennek meg, kisimítva a tápfeszültséget és eltávolítva a hálózati brummot és egyéb zajokat, amelyek egyébként hallható torzítást okoznának.
Emellett egyes audio erősítők kimeneti fokozatában is alkalmaznak induktorokat. Például az osztály D (digitális) erősítőkben, ahol a kimenet egy nagyfrekvenciájú PWM (pulzusszélesség-modulált) jel, a fojtótekercs egy LC aluláteresztő szűrő részeként alakítja vissza ezt a jelet analóg audio jellé, eltávolítva a magas frekvenciájú kapcsolási zajokat.
Indukciós fűtés
Az indukciós fűtés egy rendkívül hatékony módszer fémek melegítésére. Ennek alapja egy nagyfrekvenciás váltakozó árammal táplált tekercs, amely erős mágneses teret hoz létre. Amikor egy fém tárgyat helyeznek ebbe a mágneses térbe, abban örvényáramok indukálódnak, amelyek a fém ellenállása miatt hőt termelnek.
Ebben az alkalmazásban maga a fojtótekercs a fűtőelem. Az induktor mérete, menetszáma és a frekvencia gondos megválasztása kulcsfontosságú a hatékony fűtés eléréséhez. Indukciós tűzhelyekben, ipari kemencékben és hevítőkben egyaránt megtalálható ez a technológia.
Biztonságtechnikai rendszerek
A biztonságtechnikai rendszerekben, mint például a beléptető rendszerekben vagy a fémdetektorokban, az induktorok szintén alapvető komponensek. A fémdetektorok egy oszcilláló LC körre épülnek, amelynek frekvenciája megváltozik, ha fém tárgy kerül a tekercs mágneses terébe. Ez a frekvenciaváltozás detektálható és jelezhető.
A RFID (Radio-Frequency Identification) rendszerekben is induktív csatolást használnak az olvasó és a címke közötti kommunikációra, ahol mindkét oldalon tekercsek találhatók, melyek mágneses tér segítségével cserélnek adatot.
Orvosi műszerek
Az orvosi műszerekben a zajmentes működés és a precíz jelátvitel létfontosságú. Itt a fojtótekercseket széles körben alkalmazzák szűrőként, zajcsökkentő elemként és az energiaátalakító egységek részeként. Például MRI (mágneses rezonancia képalkotás) berendezésekben hatalmas, speciális tekercseket használnak az erős mágneses tér előállítására, míg a kisebb induktorok a jelek feldolgozásában és szűrésében segítenek.
Ezek az példák is jól mutatják, hogy a fojtótekercsek nem csupán elméleti alkatrészek, hanem a gyakorlati élet számos területén nélkülözhetetlenek, hozzájárulva a technológia megbízható és hatékony működéséhez.

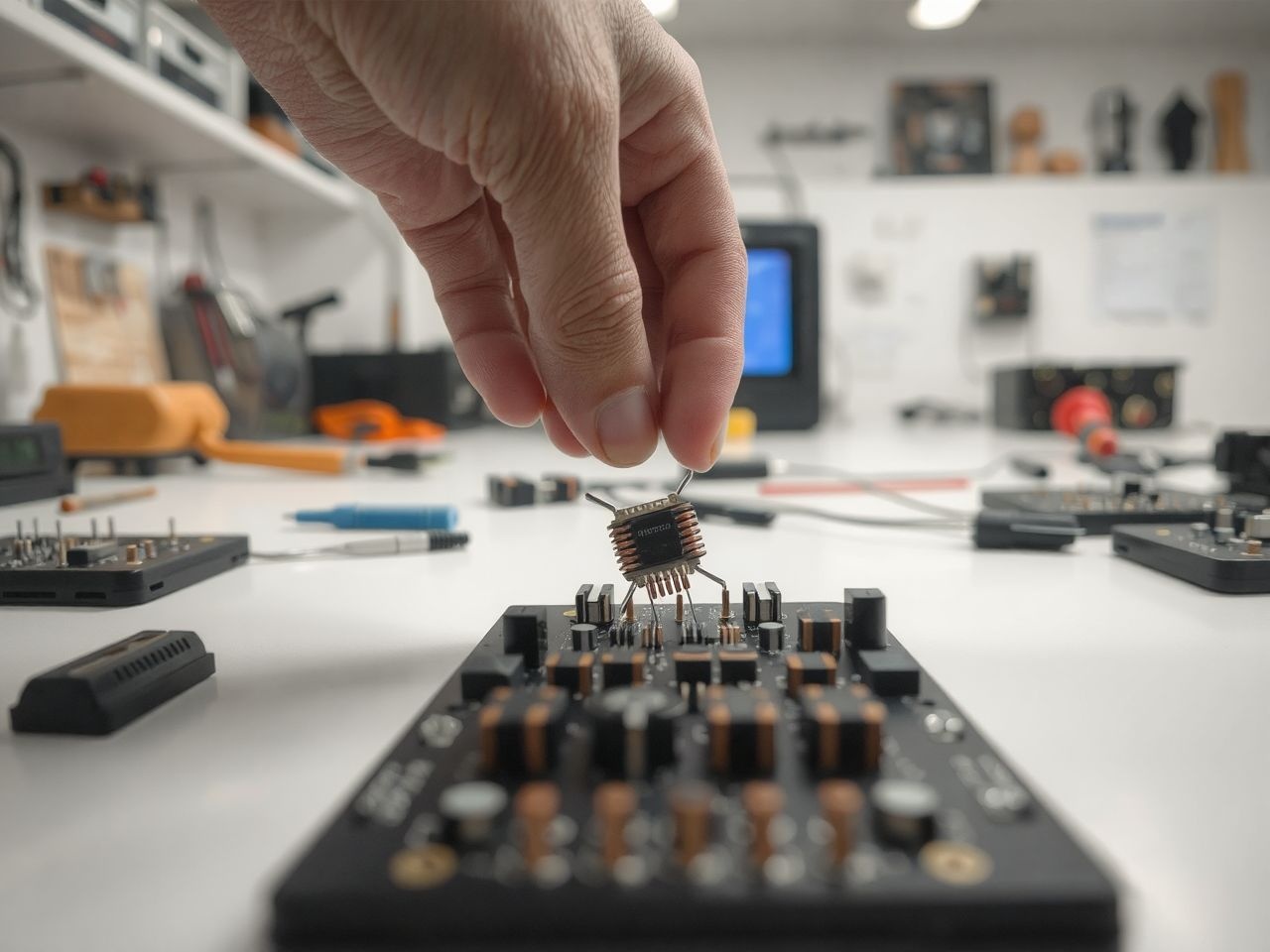

A fojtótekercs kiválasztásának szempontjai
A megfelelő fojtótekercs kiválasztása egy adott alkalmazáshoz kritikus fontosságú a rendszer optimális működése és megbízhatósága szempontjából. Számos paramétert kell figyelembe venni, melyek mindegyike befolyásolja a tekercs teljesítményét és alkalmasságát.
Induktivitás érték (L)
Ez a legfontosabb paraméter, melyet Henryben (H), millihenryben (mH), mikrohenryben (µH) vagy nanohenryben (nH) adnak meg. Az induktivitás határozza meg, hogy a tekercs mennyire képes ellenállni az áramváltozásnak, és mennyi energiát tud tárolni. A szükséges érték az áramkör topológiájától, a működési frekvenciától és a kívánt szűrési vagy energiatárolási szinttől függ.
Névleges áram (Irated) és telítési áram (Isat)
A névleges áram az a maximális egyenáram (vagy RMS áram), amelyet a fojtótekercs tartósan elvisel anélkül, hogy túlmelegedne és károsodna. Ezt a hőmérséklet-emelkedés korlátozza.
A telítési áram az az áramerősség, amelynél a mag mágneses telítésbe kerül, és az induktivitás jelentősen (általában 10-30%-kal) lecsökken. Ez kritikus fontosságú, különösen kapcsolóüzemű tápegységeknél, mivel a telítődött induktor elveszíti energiaátalakító képességét, ami meghibásodáshoz vezethet. Mindig olyan fojtótekercset kell választani, amelynek telítési árama jóval magasabb, mint az áramkörben várható maximális áramcsúcs.
DC ellenállás (DCR)
Az egyenáramú ellenállás (DC Resistance) a tekercs huzalának ohmos ellenállása. Minél alacsonyabb a DCR, annál kisebb az energiaveszteség (P = I2R) a tekercsen, ami jobb hatékonyságot eredményez, és kevesebb hő termelődik. Különösen nagy áramú alkalmazásokban fontos az alacsony DCR.
Rezonancia frekvencia (SRF – Self-Resonant Frequency)
A fojtótekercs menetei között elkerülhetetlenül kialakul egy parazita kapacitás. Ez a kapacitás az induktivitással együtt egy rezonáns kört alkot. Az ezen a frekvencián (SRF) a fojtótekercs már nem induktorként, hanem ellenállásként viselkedik, az SRF felett pedig kapacitívvá válik. Ezért fontos, hogy a kiválasztott fojtótekercs SRF-je jóval magasabb legyen, mint az áramkör működési frekvenciája.
Q-faktor (jósági tényező)
A Q-faktor (Quality Factor) a fojtótekercs “jóságát” jellemzi, vagyis azt, hogy mennyire hatékonyan tárolja az energiát a veszteségekhez képest. Magasabb Q-faktor jobb teljesítményt jelent szűrő- és rezonáns áramkörökben. A Q-faktor a tekercs induktív reaktanciájának és az ohmos veszteségeinek (DCR) aránya: Q = XL / R.
Méret és tokozás
A rendelkezésre álló hely gyakran korlátozott, különösen a modern, kompakt eszközökben. Ezért fontos a megfelelő tokozás (THT vagy SMD) és méret kiválasztása. Az SMD induktorok kisebbek, de általában alacsonyabb áramot és induktivitást bírnak el, mint THT társaik.
Hőmérsékleti tartomány
Az alkalmazási környezet hőmérséklete befolyásolja a fojtótekercs teljesítményét és élettartamát. A gyártók megadják az üzemi hőmérsékleti tartományt, amelyen belül a komponens specifikációi garantáltak. Extrém hőmérsékleteken a maganyag tulajdonságai és a DCR is változhat.
Ár
Természetesen az ár is szempont, különösen nagy volumenű gyártás esetén. Fontos azonban, hogy ne az ár legyen az egyetlen döntő tényező, hanem a műszaki paraméterek és a megbízhatóság is megfelelő legyen.
A fenti paraméterek gondos mérlegelése elengedhetetlen a megfelelő fojtótekercs kiválasztásához, mely biztosítja az elektronikai rendszer optimális és hosszú távú működését.
Gyakori problémák és hibák a fojtótekercsekkel
Bár a fojtótekercsek passzív alkatrészek, és viszonylag robusztusak, számos probléma és hiba merülhet fel velük kapcsolatban, melyek befolyásolhatják az áramkör működését. Ezek megértése segíthet a hibakeresésben és a megelőzésben.
Telítés
Ez az egyik leggyakoribb és legkritikusabb probléma, különösen ferrit- vagy vasmagos induktorok esetén. Ahogy azt már említettük, egy bizonyos áramerősség felett a mag mágneses telítésbe kerül. Ekkor a mag már nem képes további mágneses energiát tárolni, és az induktivitás drasztikusan lecsökken.
A telítés következtében a fojtótekercs elveszíti eredeti funkcióját: nem tudja hatékonyan simítani az áramot vagy tárolni az energiát. Kapcsolóüzemű tápegységekben ez a kimeneti feszültség instabilitásához, a hatékonyság csökkenéséhez, a kapcsoló tranzisztorok túlterheléséhez és akár a teljes áramkör meghibásodásához vezethet. A telítés elkerülése érdekében mindig olyan induktort kell választani, amelynek telítési árama meghaladja az áramkörben várható maximális áramcsúcsot.
Túlzott hőtermelés
Minden valós fojtótekercsnek van egy bizonyos egyenáramú ellenállása (DCR). Amikor áram folyik át rajta, az I2R veszteség miatt hő termelődik. Ha az áram túl nagy, vagy a hőelvezetés nem megfelelő, a tekercs túlmelegedhet. A túlzott hő károsíthatja a tekercs szigetelését, lerövidítheti az élettartamát, és megváltoztathatja a maganyag mágneses tulajdonságait.
A hőmérséklet-emelkedés a telítési áramot is csökkentheti. A túlmelegedés megelőzése érdekében fontos az alacsony DCR-ű induktorok kiválasztása nagy áramú alkalmazásokhoz, valamint a megfelelő méretezés és hűtés biztosítása.
Parazita kapacitás és ellenállás
A valós fojtótekercsek nem ideálisak. A menetei között elkerülhetetlenül kialakul parazita kapacitás, ami a tekercs működését magas frekvenciákon befolyásolja. Ez a kapacitás az induktivitással együtt egy rezonáns kört alkot, melynek önrezonancia frekvenciája (SRF) van. Az SRF felett a tekercs már nem induktív, hanem kapacitív viselkedést mutat, ami teljesen felboríthatja az áramkör tervezett működését.
A parazita ellenállás nem csak a DCR-ből adódik, hanem a váltakozó áramú (AC) veszteségekből is, mint például az örvényáramok és a hiszterézis veszteségek a magban, valamint a skin-effektus és proximity-effektus a vezetőben magas frekvenciákon. Ezek a veszteségek csökkentik a Q-faktort és növelik a hőtermelést.
Mechanikai sérülések
A fojtótekercsek huzaljai és maganyagai mechanikai sérülésekre is érzékenyek lehetnek. Leesés, ütődés vagy nem megfelelő szerelés esetén a huzalok elszakadhatnak, a mag eltörhet, vagy a tokozás megsérülhet. Ez az induktivitás megváltozásához vagy az áramkör teljes meghibásodásához vezethet.
A rezgésnek kitett környezetben speciális, rögzített tekercseket kell alkalmazni, vagy megfelelő mechanikai védelmet kell biztosítani számukra.
Nem megfelelő kiválasztás hatásai
A leggyakoribb hiba gyakran a nem megfelelő fojtótekercs kiválasztása. Ha az induktivitás túl alacsony, az áramkör nem fogja megfelelően szűrni a zajt vagy tárolni az energiát. Ha túl magas, az szükségtelenül nagy méretet, költséget és esetleg nagyobb DCR-t eredményezhet.
A nem megfelelő telítési áram már említett súlyos problémákhoz vezet. A nem megfelelő SRF pedig a magas frekvenciás működést teheti lehetetlenné. Mindig alaposan át kell gondolni az alkalmazás követelményeit, és a gyártói adatlapok alapján kell kiválasztani a legmegfelelőbb induktort.
A fojtótekercsekkel kapcsolatos problémák megelőzése a gondos tervezéssel, a paraméterek pontos meghatározásával és a minőségi alkatrészek felhasználásával kezdődik. A rendszeres ellenőrzés és a megfelelő üzemi körülmények biztosítása hozzájárul a hosszú távú megbízhatósághoz.
A jövő fojtótekercsei és az innováció
Az elektronikai ipar folyamatos fejlődésével a fojtótekercsekkel szemben támasztott követelmények is változnak. A jövő induktorai valószínűleg még kisebbek, hatékonyabbak és integráltabbak lesznek, miközben új anyagok és gyártási technológiák nyitnak meg új lehetőségeket.
Miniaturizálás
A hordozható és viselhető elektronikai eszközök térnyerésével a komponensek méretének csökkentése kulcsfontosságúvá vált. A fojtótekercseket is egyre kisebb méretekben gyártják, különösen az SMD technológia révén. Ez a tendencia a maganyagok fejlesztésével és a finomabb tekercselési technikákkal valósul meg, lehetővé téve a nagy induktivitás elérését rendkívül kis térfogatban.
A miniaturizálás kihívása, hogy a kisebb méret gyakran magasabb DCR-rel és alacsonyabb telítési árammal jár. Azonban az anyagtechnológia fejlődése folyamatosan feszegeti ezeket a határokat.
Magasabb hatékonyságú anyagok
Az energiahatékonyság egyre inkább előtérbe kerül, ami a fojtótekercsek fejlesztését is befolyásolja. Az új maganyagok, például a fejlettebb ferritek vagy amorf ötvözetek, alacsonyabb veszteségeket mutatnak magas frekvenciákon, ami jobb hatékonyságot és kevesebb hőtermelést eredményez. Ez különösen fontos a nagyfrekvenciás kapcsolóüzemű tápegységekben.
A vezető anyagok terén is vannak fejlesztések, például a lítium-ion akkumulátorokhoz optimalizált induktorok, amelyek képesek kezelni a magasabb áramimpulzusokat.
Integrált megoldások
A diszkrét fojtótekercsek helyett egyre gyakrabban jelennek meg az integrált megoldások. Ezekben az esetekben az induktorokat közvetlenül az integrált áramkörbe (IC) vagy annak tokozásába építik be, vagy a nyomtatott áramköri lap rétegeibe integrálják. Ez további méretcsökkenést és jobb teljesítményt eredményezhet a parazita hatások minimalizálásával.
Például a modern DC-DC konverter IC-k már gyakran tartalmazzák a szükséges induktort a tokozáson belül, vagy speciális, lapos tekercselésű induktorokat használnak, amelyek a chip mellé szerelhetők.
Digitális vezérlésű induktorok?
Bár még gyerekcipőben jár, a jövőben elképzelhető, hogy a fojtótekercsek induktivitása digitálisan szabályozhatóvá válik. Ez a koncepció a MEMS (Micro-Electro-Mechanical Systems) technológiára épülhet, ahol a tekercs geometriáját vagy a maganyagot mikroszkopikus mechanikai mozgással változtatják meg, ezzel módosítva az induktivitást.
Ez lehetővé tenné az áramkörök dinamikusabb alkalmazkodását a változó terhelési vagy környezeti feltételekhez, tovább optimalizálva a hatékonyságot és a teljesítményt. Azonban a technológia még számos kihívással néz szembe, például a megbízhatóság, a méret és a költség tekintetében.
Új alkalmazási területek
Az elektromos járművek, a megújuló energiaforrások (napenergia, szélenergia) és az IoT (Internet of Things) eszközök térnyerése új alkalmazási területeket nyit meg a fojtótekercsek számára. Az elektromos autókban például nagy teljesítményű induktorokra van szükség az akkumulátor-kezelő rendszerekben, az inverterekben és a töltőegységekben.
Az okos otthoni eszközök és szenzorhálózatok alacsony fogyasztású, rendkívül kompakt induktorokat igényelnek, amelyek képesek hatékonyan kezelni az energiát. Az orvosi implantátumok és viselhető eszközök pedig a legkisebb, legmegbízhatóbb és biokompatibilis induktorok fejlesztését ösztönzik.
A fojtótekercsek, mint alapvető elektronikai komponensek, továbbra is a technológiai fejlődés élvonalában maradnak. Az innovációk ezen a területen kulcsfontosságúak lesznek a jövő elektronikai rendszereinek megvalósításában, lehetővé téve a még hatékonyabb, kisebb és intelligensebb eszközök létrehozását.
