Encoder működése és gyakorlati alkalmazásai a modern technológiában – Pozíciómérés, automatizálás és IoT

A modern technológia alapkövei közé tartozik a precíz mozgásvezérlés és a pozíció pontos meghatározása. Ennek a létfontosságú feladatnak az egyik leggyakrabban alkalmazott eszköze az encoder, amely a mechanikai mozgást elektromos jellé alakítja át, lehetővé téve a digitális rendszerek számára annak értelmezését és feldolgozását.

Az encoderek nélkülözhetetlen szerepet játszanak az ipari automatizálásban, a robotikában, az orvosi technológiában, sőt, egyre inkább az IoT (Internet of Things) eszközökben is. Képességük, hogy valós idejű visszajelzést adjanak a pozícióról, sebességről és irányról, teszi őket a precíziós vezérlési rendszerek szívévé.

Ez a cikk mélyrehatóan tárgyalja az encoderek működési elvét, különböző típusait, valamint a modern technológia számos területén betöltött gyakorlati alkalmazásait. Célunk, hogy átfogó képet adjunk erről a sokoldalú szenzorról, bemutatva annak jelentőségét a mai digitális világban.

Mi az az encoder? Alapfogalmak és működési elv

Az encoder egy elektromechanikus eszköz, amely egy mechanikai mozgást – legyen az forgó vagy lineáris – analóg vagy digitális elektromos jellé alakít át. Ez a jel ezután felhasználható a mozgás paramétereinek, például a pozíciónak, sebességnek, gyorsulásnak vagy iránynak a meghatározására és ellenőrzésére.

Lényegében az encoder egyfajta “nyelvfordító”, amely a fizikai világ mozgásait a digitális rendszerek számára érthető bináris vagy egyéb kódolt üzenetté konvertálja. Ez az átalakítás teszi lehetővé, hogy gépek és rendszerek pontosan tudják, hol vannak, és milyen gyorsan mozognak.

Az encoderek működési elve rendkívül sokféle lehet, de a leggyakoribb technológiák az optikai, mágneses és kapacitív elveken alapulnak. Mindegyik megközelítésnek megvannak a maga előnyei és hátrányai, amelyek az alkalmazási területtől függően válnak relevánssá.

Az encoderek két fő kategóriába sorolhatók: inkrementális és abszolút encoderek. Ezen belül további alosztályok léteznek, mint például a forgó (rotációs) és lineáris encoderek, amelyek a mozgás típusát tükrözik.

A megfelelő encoder kiválasztása kritikus fontosságú egy adott alkalmazás sikerességéhez, figyelembe véve olyan paramétereket, mint a felbontás, pontosság, ismétlési pontosság, a környezeti feltételek és a kommunikációs interfész.

Az inkrementális encoder részletes működése

Az inkrementális encoderek a mozgás relatív változásait mérik, nem pedig az abszolút pozíciót. Ez azt jelenti, hogy minden egyes elmozdulási egység (inkrementum) egy impulzust generál, és a rendszernek ezeket az impulzusokat kell számolnia a pozíció meghatározásához.

Az inkrementális encoderek alapvető felépítése általában egy fényforrásból (LED), egy kódolt tárcsából vagy skálából, valamint egy fényérzékelőből (fotodetektor) áll. A kódolt tárcsán átlátszó és átlátszatlan sávok váltakoznak, amelyek egy adott mintázatot alkotnak.

Amikor a tárcsa elfordul, a fényérzékelő érzékeli a fényimpulzusokat, ahogy a fény áthalad az átlátszó sávokon, és blokkolódik az átlátszatlan sávoknál. Ezekből az impulzusokból generálódnak az A és B jelek, amelyek fáziseltolódással rendelkeznek egymáshoz képest.

Az A és B jelek közötti 90 fokos fáziseltolódás teszi lehetővé a mozgás irányának meghatározását. Ha az A jel megelőzi a B jelet, az egyik irányba történik a mozgás, míg ha a B jel előzi meg az A jelet, akkor a másik irányba.

Emellett sok inkrementális encoder tartalmaz egy harmadik jelet is, az úgynevezett Z jelet vagy referencia jelet. Ez egyetlen impulzust generál a tárcsa egy adott pontján (általában egy fordulat során egyszer), ami a nullpont vagy a referencia pozíció meghatározására szolgál.

A rendszernek a Z jel alapján kell kalibrálnia magát, és onnantól kezdve számolja az A és B impulzusokat. Ha az áramellátás megszakad, vagy a rendszer újraindul, az inkrementális encoder elveszíti a pozícióinformációt, és újra kell referenciálnia.

Az inkrementális encoderek felbontása az egy fordulat alatt generált impulzusok számával (PPR – Pulses Per Revolution) vagy a skálán lévő sávok számával adható meg. Minél több impulzust generál, annál nagyobb a felbontás és annál pontosabb a mérés.

Előnyeik közé tartozik az egyszerű felépítés, a viszonylag alacsony költség és a nagy sebességű mozgások pontos követhetősége. Hátrányuk viszont a pozícióvesztés áramkimaradás esetén és a kumulatív hibák lehetősége hosszabb távon.

Az abszolút encoder működési elve és típusai

Az abszolút encoderek, ellentétben az inkrementális társaikkal, minden egyes pozícióhoz egyedi digitális kódot rendelnek hozzá. Ez azt jelenti, hogy az encoder bekapcsolásakor azonnal tudja a pontos pozícióját, anélkül, hogy referenciálnia kellene vagy impulzusokat kellene számolnia.

Ez a tulajdonság kulcsfontosságú olyan alkalmazásokban, ahol az áramellátás gyakori megszakadása vagy a rendszer gyors inicializálása elengedhetetlen. Az abszolút encoderek nem veszítenek pozíciót még áramkimaradás esetén sem.

Az abszolút encoderek kódolt tárcsája vagy skálája nem egyszerű sávokból áll, hanem több koncentrikus sávból, amelyek mindegyike egyedi bináris mintázatot tartalmaz. Minden sávhoz külön fényérzékelő tartozik.

Amikor a tárcsa elfordul, a fényérzékelők egyidejűleg leolvassák a kódmintázatot, és egy egyedi bináris szót generálnak, amely pontosan tükrözi az encoder aktuális szögpozícióját. Ezt a bináris szót gyakran Gray-kód formájában használják, mivel az egymás utáni kódok között csak egy bit változik, minimalizálva az olvasási hibákat.

Az abszolút encoderek két fő kimeneti típussal rendelkezhetnek: párhuzamos és soros. A párhuzamos kimenet minden bithez külön vezetéket igényel, ami sok vezetékhez vezethet nagy felbontás esetén.

A soros kimeneti interfészek, mint például az SSI (Synchronous Serial Interface), a BiSS (Bidirectional Serial Synchronous), az EnDat vagy a PROFIBUS, sokkal kevesebb vezetéket igényelnek, és lehetővé teszik a kétirányú kommunikációt, ami extra diagnosztikai információk átvitelét is lehetővé teszi.

Az abszolút encoderek tovább oszthatók egyszeres fordulatú (single-turn) és többfordulatú (multi-turn) típusokra. Az egyszeres fordulatú encoderek egyetlen fordulat (360 fok) tartományában adnak abszolút pozíciót.

A többfordulatú encoderek képesek nemcsak az egy fordulaton belüli pozíciót, hanem a megtett fordulatok számát is számon tartani. Ezt általában egy további fogaskerék-áttétellel és több kódolt tárcsával érik el, amelyek különböző sebességgel forognak.

A többfordulatú abszolút encoderek ideálisak olyan alkalmazásokhoz, ahol a mozgás több fordulaton keresztül is kiterjedhet, például daruk, robotkarok vagy teleszkópok esetében. Az abszolút encoderek nagyobb komplexitásuk miatt általában drágábbak, mint az inkrementális típusok, de megbízhatóságuk és pontosságuk indokolja az árat.

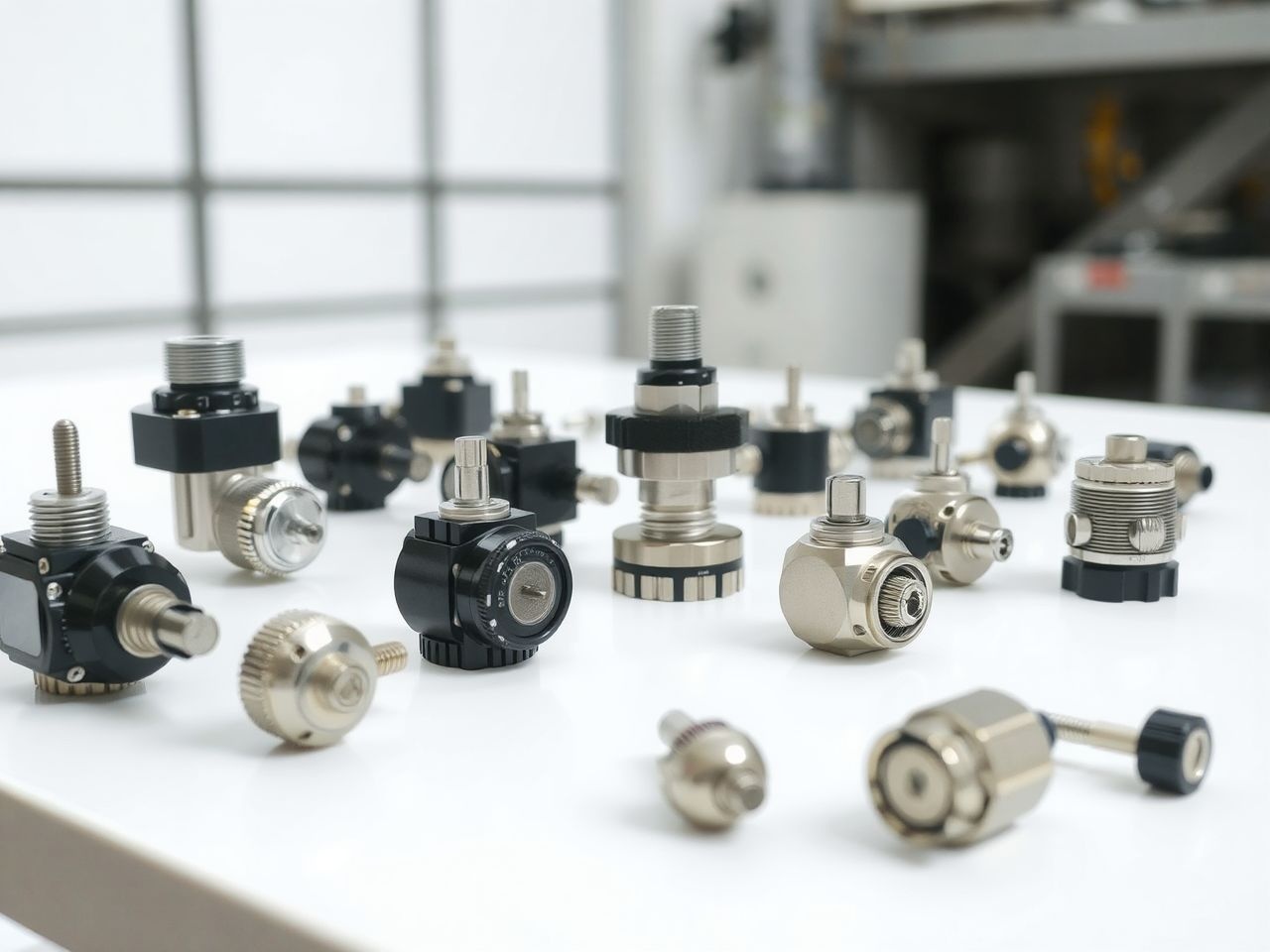

Az encoderek főbb típusai technológia alapján

Az encoderek működési elvük szerint is számos kategóriába sorolhatók, amelyek mindegyike különböző előnyökkel és hátrányokkal jár. A legelterjedtebb technológiák az optikai, mágneses és kapacitív elveken alapulnak.

Optikai encoderek

Az optikai encoderek a leggyakoribbak és legpontosabbak a piacon. Működésük alapja a fény átengedése vagy blokkolása egy kódolt lemezen vagy skálán keresztül. Egy LED fényforrás fényt bocsát ki, amely egy fotodetektorhoz jut el.

A kódolt lemezen lévő átlátszó és átlátszatlan rések vagy mintázatok határozzák meg, hogy mennyi fény éri el az érzékelőt. Az érzékelő által detektált fény intenzitásának változásaiból generálódnak az elektromos impulzusok vagy a digitális kód.

Az optikai encoderek rendkívül magas felbontásra és pontosságra képesek, gyakran mikrométeres vagy ívmásodperces tartományban. Ezért ideálisak precíziós alkalmazásokhoz, mint például CNC gépek, robotika és mérőműszerek.

Hátrányuk, hogy érzékenyek a szennyeződésekre (por, olaj, pára), amelyek elzárhatják a fénysugarat és hibás leolvasáshoz vezethetnek. Emellett a vibráció és a szélsőséges hőmérséklet is befolyásolhatja a teljesítményüket.

Mágneses encoderek

A mágneses encoderek a mágneses tér változásait használják fel a mozgás érzékelésére. Egy mágneses tárcsa vagy skála, amelyen mágneses pólusok váltakoznak, elhalad egy Hall-effektuson alapuló érzékelő vagy magnetoresistív szenzor előtt.

Ahogy a mágneses mező erőssége és iránya változik az érzékelő előtt, az érzékelő elektromos jelet generál. Ezekből a jelekből számítható ki a pozíció és a sebesség, hasonlóan az optikai encoderekhez.

A mágneses encoderek robusztusabbak és kevésbé érzékenyek a szennyeződésekre, porra, nedvességre és olajra, mint az optikai típusok. Ezért kiválóan alkalmasak ipari környezetbe, ahol zord körülmények uralkodnak.

Bár felbontásuk általában valamivel alacsonyabb lehet, mint a legprecízebb optikai encodereké, a modern mágneses encoderek jelentős fejlődésen mentek keresztül, és sok alkalmazásban már felveszik velük a versenyt. Előnyük a mechanikai egyszerűség és a hosszú élettartam.

Kapacitív encoderek

A kapacitív encoderek a kapacitás változásait használják a pozíció meghatározására. Két lemezből állnak: egy statikus lemezből és egy mozgó lemezből, amelyen egyedi mintázat van kialakítva. A lemezek közötti kapacitás a mozgó lemez pozíciójától függően változik.

Ezek a változások elektromos jellé alakulnak, amelyből a pozíció kiszámítható. A kapacitív encoderek gyakran kompaktak és költséghatékonyak, és kevésbé érzékenyek a szennyeződésekre, mint az optikai encoderek.

Jellemzően alacsonyabb felbontásúak, mint az optikai vagy mágneses típusok, de bizonyos alkalmazásokban, ahol a költség és a méret kritikus, jó választást jelenthetnek. Például gyakran megtalálhatók háztartási gépekben vagy egyszerűbb vezérlőpanelekben.

Hall-effektuson alapuló encoderek

Bár már említettük a mágneses encoderek kapcsán, érdemes külön kiemelni a Hall-effektuson alapuló encodereket is. Ezek a szenzorok a mágneses tér erősségének és irányának változását mérik, amikor egy mágneses mezőbe kerülnek.

Egy forgó mágnes vagy egy mágneses sáv elhaladása a Hall-szenzor előtt feszültséget generál, amelyet a vezérlőegység értelmez. Ezek az encoderek rendkívül megbízhatóak, hosszú élettartamúak és ellenállnak a zord környezeti feltételeknek.

Gyakran használják autóipari alkalmazásokban, ipari motorokban és más olyan területeken, ahol a megbízhatóság kulcsfontosságú. Egyszerűségük és robusztusságuk miatt népszerűek.

Lineáris és forgó encoderek

Az encodereket nemcsak működési elvük, hanem a mért mozgás típusa szerint is csoportosíthatjuk. Két fő kategóriát különböztetünk meg: a forgó (rotációs) encodereket és a lineáris encodereket.

Forgó (rotációs) encoderek

A forgó encoderek a szögelfordulást, a fordulatszámot és a forgásirányt mérik. Ezek a leggyakoribb encodertípusok, és széles körben alkalmazzák őket motorok, robotkarok, szervohajtások és számos más forgó mozgású rendszer vezérlésében.

Különböző mechanikai kialakításban léteznek, hogy megfeleljenek az adott alkalmazás igényeinek. A leggyakoribbak a következők:

• Tengelyre szerelt encoderek: Ezek közvetlenül a motor vagy a tengely végére szerelhetők, és a tengely forgását érzékelik. Masszívak és pontosak, de gondos illesztést igényelnek.
• Üreges tengelyű encoderek (hollow shaft): Ezek a tengelyre csúsznak, és rögzítve vannak a motorházhoz vagy a gép vázához. A tengely áthalad az encoder közepén. Előnyük, hogy nem igényelnek tengelykapcsolót, és könnyebben szerelhetők.
• Csapágy nélküli encoderek: Ezek a motor tengelyére szerelt mágneses gyűrűből és egy érzékelő fejből állnak, amely a motortesthez van rögzítve. Rendkívül robusztusak és ellenállnak a rezgéseknek, valamint a szennyeződéseknek.

A forgó encoderek felbontását általában impulzus/fordulat (PPR) vagy bit/fordulat formájában adják meg, ami azt mutatja, hogy egy teljes fordulat alatt hány diszkrét pozíciót képesek megkülönböztetni.

Lineáris encoderek

A lineáris encoderek az egyenes vonalú elmozdulást mérik. Ezeket gyakran használják CNC gépekben, 3D nyomtatókban, precíziós mérőeszközökben és más olyan rendszerekben, ahol a lineáris pozíció pontos meghatározása elengedhetetlen.

A lineáris encoderek alapvetően egy kódolt mérőszalagból vagy skálából állnak, és egy olvasófejből, amely a skála mentén mozog. A skála lehet üvegből, fémből vagy más anyagból, és optikai vagy mágneses mintázatot tartalmazhat.

Az optikai lineáris encoderek gyakran üvegskálákat használnak, amelyek rendkívül nagy pontosságot biztosítanak, de érzékenyek a szennyeződésekre. A mágneses lineáris encoderek mágneses mérőszalagokat alkalmaznak, és robusztusabbak, jobban ellenállnak a zord ipari környezetnek.

A lineáris encoderek felbontását általában mikrométerben (µm) vagy nanométerben (nm) adják meg, ami azt jelenti, hogy milyen kicsi elmozdulást képesek detektálni és mérni.

Mind a forgó, mind a lineáris encoderek esetében választhatunk inkrementális vagy abszolút típusok közül, az alkalmazási igényektől függően. Az abszolút lineáris encoderek különösen hasznosak nagy pontosságú és hosszú távú méréseknél, ahol a referencia elvesztése problémát jelentene.

Az encoder kiválasztásának szempontjai

A megfelelő encoder kiválasztása kulcsfontosságú a rendszer optimális működése szempontjából. Számos paramétert és szempontot kell figyelembe venni, hogy a leginkább megfelelő eszközt találjuk meg az adott alkalmazáshoz.

Felbontás, pontosság és ismétlési pontosság

A felbontás azt mutatja meg, hogy az encoder hány diszkrét pozíciót képes megkülönböztetni egy fordulat alatt (forgó encoder) vagy egy mért hosszegységen (lineáris encoder). Minél nagyobb a felbontás, annál finomabb a mérés.

A pontosság az encoder által mért érték és a valódi pozíció közötti maximális eltérést jelöli. Ez az abszolút hiba, amely magában foglalja a rendszeres és véletlenszerű hibákat is.

Az ismétlési pontosság azt jelzi, hogy az encoder mennyire képes ugyanazt az értéket szolgáltatni, ha ugyanazt a pozíciót többször is megmérik, azonos körülmények között. Egy jó encodernek magas ismétlési pontossággal kell rendelkeznie.

Kimeneti jelek és interfészek

Az encoderek különböző típusú kimeneti jeleket szolgáltathatnak, amelyek kompatibilisnek kell lenniük a vezérlőrendszer bemeneteivel. A leggyakoribb kimeneti típusok:

• TTL (Transistor-Transistor Logic): Standard digitális jel, 5V-os szinten, nagy frekvenciákra alkalmas.
• HTL (High-Threshold Logic) / Push-Pull: Magasabb feszültségszint (általában 10-30V), robusztusabb, ellenállóbb az elektromos zajokkal szemben.
• Sin/Cos (szinusz-koszinusz): Analóg szinuszos és koszinuszos jelek, amelyek interpolációval rendkívül nagy felbontást tesznek lehetővé.
• Soros interfészek (SSI, BiSS, EnDat, PROFIBUS, PROFINET, EtherCAT): Digitális adatátviteli protokollok, amelyek lehetővé teszik a pozícióadatok és diagnosztikai információk gyors és megbízható átvitelét, gyakran hosszabb kábelek esetén is.

Mechanikai kialakítás és rögzítés

Az encoder mechanikai kialakításának illeszkednie kell a géphez vagy rendszerhez, amelybe beépítik. Fontos szempontok:

• Tengelyátmérő és típus: Szilárd tengely, üreges tengely, kúpos tengely.
• Rögzítés: Peremes rögzítés, szervocsonk, szinkronkarima.
• Méret és súly: Különösen fontos korlátozott hely esetén.

Környezeti feltételek

Az encodernek ellenállónak kell lennie az adott működési környezetben uralkodó körülményeknek:

• IP védettség: Por és víz behatolása elleni védelem (pl. IP65, IP67).
• Hőmérséklet-tartomány: Az üzemi és tárolási hőmérséklet.
• Rezgés és ütésállóság: Fontos mozgó alkatrészekkel rendelkező gépeknél.
• Szennyeződések: Olaj, por, pára, vegyszerek jelenléte.

Kommunikációs interfészek és protokollok

A modern ipari rendszerekben az encoderek gyakran digitális buszrendszereken keresztül kommunikálnak. A megfelelő protokoll kiválasztása biztosítja a zökkenőmentes integrációt a vezérlőrendszerbe:

• EtherCAT, PROFINET, EtherNet/IP: Valós idejű Ethernet alapú protokollok, nagy sebességű kommunikációhoz.
• PROFIBUS, DeviceNet, CANopen: Hagyományos terepi buszrendszerek.
• SSI, BiSS, EnDat: Dedikált soros protokollok encoderek számára, nagy pontossággal és gyorsasággal.

Ezen szempontok alapos mérlegelése segít abban, hogy a legmegfelelőbb encodert válasszuk ki, amely hosszú távon is megbízhatóan és pontosan működik az adott alkalmazásban.

Gyakorlati alkalmazások: Pozíciómérés precíziós rendszerekben

Az encoderek talán legfontosabb és legelterjedtebb alkalmazási területe a precíziós pozíciómérés. Képességük, hogy rendkívül pontosan meghatározzák egy objektum helyzetét, számos iparágban nélkülözhetetlenné teszi őket.

CNC gépek (esztergák, marók)

A CNC (Computer Numerical Control) gépek, mint például az esztergák, marók, lézer- vagy vízsugaras vágók, a modern gyártástechnológia alappillérei. Ezek a gépek a munkadarab pontos pozicionálására és a szerszám mozgatására támaszkodnak.

Minden egyes tengelyen (X, Y, Z, és esetleg A, B, C forgó tengelyek) lineáris vagy forgó encoderek biztosítják a valós idejű visszajelzést a vezérlőrendszer számára. Az encoderek adatai alapján a vezérlő finomhangolja a motorok mozgását, biztosítva a mikrométeres pontosságú megmunkálást.

Az abszolút encoderek különösen előnyösek a CNC gépekben, mivel áramkimaradás esetén is megőrzik a pozícióinformációt, gyorsabb újraindítást és nagyobb biztonságot garantálva.

Robotika (ipari robotkarok, kollaboratív robotok)

A robotika területén az encoderek a robotkarok “ízületeinek” pozícióját és sebességét mérik. Minden egyes robotízületben (tengelyben) található egy encoder, amely visszajelzést ad a szervomotoroknak a pontos mozgás érdekében.

Az ipari robotoknak rendkívül pontosan kell ismételniük a mozgásokat, legyen szó hegesztésről, festésről, összeszerelésről vagy anyagmozgatásról. Az encoderek biztosítják, hogy a robotkar mindig a kívánt pozícióba kerüljön, és a mozgás sima és precíz legyen.

A kollaboratív robotok (cobotok) esetében az encoderek még kritikusabb szerepet játszanak, mivel ezek a robotok emberekkel együtt dolgoznak. A biztonságos működéshez elengedhetetlen a robotkar pontos pozíciójának és sebességének folyamatos felügyelete és korlátozása.

Orvosi eszközök (MRI, CT, sebészeti robotok)

Az orvosi technológiában az encoderek a diagnosztikai és terápiás eszközök precíz mozgatásáért felelnek. Az MRI (mágneses rezonancia képalkotás) és CT (komputertomográfia) berendezésekben a páciensasztal és a képalkotó egység pontos pozicionálása elengedhetetlen a tiszta és részletes képekhez.

A sebészeti robotokban, mint például a Da Vinci rendszerben, az encoderek biztosítják a sebész karjainak és műszereinek mikro-precíz mozgását. Ez lehetővé teszi a minimálisan invazív beavatkozásokat, amelyek nagyfokú kézügyességet és pontosságot igényelnek.

Az orvosi alkalmazásokban a megbízhatóság és a biztonság kiemelten fontos, ezért gyakran redundáns encoder rendszereket vagy magas biztonsági integritási szintű (SIL) encodereket használnak.

Távcsövek, antennák pozicionálása

A csillagászatban és a távközlésben a távcsövek és antennák rendkívül pontos pozicionálására van szükség a célpontok követéséhez. Legyen szó rádiótávcsövekről, optikai távcsövekről vagy műholdas antennákról, az encoderek biztosítják a szükséges szögpontosságot.

Ezekben az alkalmazásokban gyakran nagy teherbírású, abszolút encodereket használnak, amelyek képesek ellenállni a kültéri környezeti feltételeknek, és rendkívül finom szögfelbontást biztosítanak a távoli objektumok pontos követéséhez.

Az encoderek segítenek minimalizálni a célpont elvesztését a mozgás során, és lehetővé teszik a folyamatos, megszakítás nélküli adatgyűjtést vagy kommunikációt.

Automatizálás és gyártástechnológia

Az ipari automatizálás és gyártástechnológia a modern gazdaság motorja, ahol az encoderek kulcsfontosságú szerepet játszanak a hatékonyság, pontosság és megbízhatóság növelésében.

Szállítószalagok sebesség- és pozíciószabályozása

A szállítószalag-rendszerek szinte minden gyártósoron megtalálhatók. Az encoderek itt a szalag sebességének és a termékek pozíciójának pontos ellenőrzésére szolgálnak. Ez kulcsfontosságú a termékáramlás szinkronizálásához, különösen olyan esetekben, ahol több szalag dolgozik együtt, vagy ahol a termékeket robotok veszik át.

Az encoderek segítségével a szállítószalag sebessége pontosan szabályozható, biztosítva a folyamatos és egyenletes anyagáramlást. Ez minimalizálja a torlódásokat és maximalizálja a termelékenységet.

Csomagolóipar (termékpozicionálás, szinkronizálás)

A csomagolóiparban a sebesség és a pontosság rendkívül fontos. Az encoderek biztosítják, hogy a termékek pontosan a megfelelő pozícióba kerüljenek a csomagolási folyamat minden lépésénél, legyen szó töltésről, lezárásról, címkézésről vagy dobozolásról.

A különböző gépegységek, mint például a töltőfejek, a lezáró mechanizmusok és a címkézők szinkronizálása kritikus. Az encoderek által szolgáltatott sebesség- és pozícióinformációk lehetővé teszik, hogy ezek az egységek tökéletes összhangban működjenek, minimalizálva a selejtet és növelve a termelékenységet.

Nyomdaipar (regisztráció, vágás)

A nyomdaiparban a többszínű nyomtatás és a pontos vágás elengedhetetlen a minőségi termékek előállításához. Az encoderek itt a papírtekercs vagy az ív pontos pozíciójának és sebességének mérésére szolgálnak.

A regisztráció, azaz a különböző színek pontos illesztése egymásra, csak precíz encoder visszajelzés alapján valósítható meg. Hasonlóképpen, a vágógépek is encodereket használnak a vágási pontok pontos meghatározására, biztosítva a méretpontos termékeket.

Textilipar

A textiliparban az encoderek a szövőgépek, fonógépek és egyéb textilgépek mozgásának vezérlésére szolgálnak. Segítségükkel pontosan szabályozható a fonalfeszesség, a szövési mintázat és a gépek egyéb mozgásai.

A minőségi textíliák előállításához elengedhetetlen a gépek precíz és szinkronizált működése, amit az encoderek által szolgáltatott valós idejű adatok tesznek lehetővé. Ez hozzájárul a termékek egységes minőségéhez és a gyártási hatékonysághoz.

Szélenergia (turbinák lapátállása, nacelle pozíciója)

A szélenergia szektorban az encoderek létfontosságúak a szélturbinák hatékony és biztonságos működéséhez. Két fő alkalmazási területük van:

• Lapátállás (pitch control): Az encoderek mérik és szabályozzák a turbina lapátjainak szögét. Ez lehetővé teszi a lapátok optimális beállítását a szélsebességhez képest, maximalizálva az energiatermelést és védve a turbinát az extrém szélviszonyoktól.
• Nacelle pozíció (yaw control): Az encoderek követik a turbina nacelle (gondola) szögét, biztosítva, hogy az mindig a szél irányába forduljon. Ez optimalizálja az energiafelvételt és minimalizálja a szerkezetre ható terhelést.

Ezekben az alkalmazásokban gyakran robusztus, abszolút encodereket használnak, amelyek ellenállnak a zord időjárási viszonyoknak és hosszú távon is megbízhatóan működnek.

Encoderek szerepe az IoT ökoszisztémában

Az IoT (Internet of Things) az egymással kommunikáló, internetre csatlakozó eszközök hálózata. Az encoderek, mint a fizikai mozgás digitális érzékelői, kulcsfontosságú szenzorokká válnak ebben az ökoszisztémában, lehetővé téve a valós idejű adatok gyűjtését és elemzését.

Adatgyűjtés okos gyárakban (Ipar 4.0)

Az Ipar 4.0 és az okos gyárak koncepciójában az encoderek által gyűjtött pozíció- és sebességadatok alapvető fontosságúak. Ezek az adatok valós idejű betekintést nyújtanak a gyártósorok működésébe, gépek állapotába és a termelési folyamatokba.

Az encoderekből származó adatok integrálhatók központi felügyeleti rendszerekbe (SCADA, MES), ahol elemzik és vizualizálják őket. Ez segíti a döntéshozatalt, optimalizálja a gyártási folyamatokat és növeli az üzem hatékonyságát.

Prediktív karbantartás

Az encoderek által szolgáltatott adatok felhasználhatók a prediktív karbantartásban is. A sebesség, a pozíció és a mozgásmintázatok folyamatos monitorozásával az encoder képes jelezni a rendellenességeket, mint például a megnövekedett súrlódást, a csapágyhibákat vagy a mechanikai kopást.

Ezek az előrejelzések lehetővé teszik a karbantartási beavatkozások időzítését, mielőtt súlyosabb meghibásodások következnének be, minimalizálva az állásidőt és a javítási költségeket. Az encoderek adatai hozzájárulnak a berendezések élettartamának meghosszabbításához.

Energiahatékonyság optimalizálása

Az encoderek segíthetnek az energiahatékonyság optimalizálásában is. A motorok és hajtások pontos vezérlésével, a mozgási profilok finomhangolásával csökkenthető a felesleges energiafogyasztás.

Például, ha egy szervomotor az encoder visszajelzése alapján pontosan a kívánt pozícióba mozog, és nem túllő a célon, majd korrigál, kevesebb energiát fogyaszt. Az adatok alapján az üzemeltetők finomhangolhatják a mozgásprogramokat az optimális energiafelhasználás érdekében.

Okos épületek és infrastruktúra

Az okos épületekben az encoderek a liftek, mozgólépcsők, automatikus ajtók és ablakok pozíciójának és működésének felügyeletére szolgálhatnak. Biztosítják a sima és biztonságos működést, miközben adatokat szolgáltatnak a kihasználtságról és a karbantartási igényekről.

Az infrastruktúrában, például hidaknál vagy zsilipkapuknál, az encoderek a mozgó szerkezetek pontos pozíciójának monitorozására használhatók, hozzájárulva a biztonsághoz és a hatékony üzemeltetéshez.

Autonóm járművek szenzorfúziója

Az autonóm járművek a legfejlettebb IoT alkalmazások közé tartoznak, ahol az encoderek a szenzorfúzió kulcsfontosságú részét képezik. A jármű kerekeinek forgását mérő encoderek pontos sebesség- és távolságadatokat szolgáltatnak.

Ezek az adatok más szenzorok (pl. radar, lidar, kamera) információival együtt felhasználhatók a jármű pontos pozíciójának, sebességének és mozgásának meghatározására. Az encoder adatok segítik a navigációs rendszert és a járművezérlő egységet a biztonságos és pontos közlekedésben.

Speciális alkalmazások és kihívások

Az encoderek alkalmazási köre messze túlmutat a hagyományos ipari környezeten, és olyan speciális területeken is kulcsfontosságúak, ahol extrém körülmények vagy rendkívüli pontossági igények uralkodnak.

Repüléstechnika és űrtechnika

A repüléstechnikában és űrtechnikában az encoderek kritikus fontosságúak a repülőgépek vezérlőfelületeinek (kormányfelületek), futóműveinek, radarrendszereinek és műholdak antennáinak pontos mozgatásához és pozicionálásához.

Ezekben az alkalmazásokban az encodereknek rendkívül megbízhatóaknak kell lenniük, ellenállniuk kell a szélsőséges hőmérséklet-ingadozásoknak, rezgéseknek és sugárzásnak. Gyakran redundáns rendszereket és speciálisan minősített alkatrészeket használnak a maximális biztonság érdekében.

Az űrszondák és teleszkópok finommozgásainak vezérlése is encoderekre támaszkodik, amelyek lehetővé teszik a precíziós műveleteket a világűrben.

Tengeri alkalmazások

A tengeri alkalmazásokban az encoderek a hajók kormányrendszereiben, daruiban, horgonyemelő rendszereiben és tengeralattjárók vezérlőfelületeiben kapnak szerepet. Itt az encodereknek ellenállniuk kell a sós víznek, a magas páratartalomnak, a korróziónak és az erős rezgéseknek.

Robusztus, magas IP védettségű és korrózióálló anyagokból készült encodereket használnak, amelyek képesek megbízhatóan működni a zord tengeri környezetben. Az abszolút encoderek különösen előnyösek a pozícióvesztés elkerülése érdekében viharos körülmények között.

Rendkívüli környezeti feltételek

Bizonyos iparágakban, mint például az olaj- és gáziparban, a bányászatban vagy az acélgyártásban, az encodereknek rendkívül zord környezeti feltételeknek kell megfelelniük. Ez magában foglalhatja a magas hőmérsékletet, a nagy nyomást, a robbanásveszélyes atmoszférát, a port és a vegyi anyagokat.

Ezekre az alkalmazásokra speciálisan tervezett, robusztus és védett encodereket gyártanak, amelyek megfelelnek a szigorú biztonsági előírásoknak (pl. ATEX minősítés robbanásveszélyes környezetre). Mágneses vagy csapágy nélküli encoderek gyakran előnyt élveznek itt.

Funkcionális biztonság (SIL, PL)

Az ipari automatizálásban és a kritikus alkalmazásokban a funkcionális biztonság kiemelten fontos. Az encodereknek gyakran meg kell felelniük a nemzetközi biztonsági szabványoknak, mint például az IEC 61508 (Safety Integrity Level – SIL) vagy az EN ISO 13849 (Performance Level – PL).

Ez azt jelenti, hogy az encodereknek képesnek kell lenniük a hibák önészlelésére és biztonságos állapotba kerülésre, vagy redundáns módon kell működniük, hogy meghibásodás esetén is biztosítsák a vezérlőrendszer számára a megfelelő adatokat. A biztonsági encoderek speciális belső architektúrával és diagnosztikai funkciókkal rendelkeznek.

Ez a komplexitás és a speciális igények rávilágítanak arra, hogy az encoderek nem egyszerű alkatrészek, hanem magasan fejlett mérnöki megoldások, amelyek a modern technológia számos területén alapvető fontosságúak.

Az encoderek jövője: Trendek és innovációk

Az encoderek technológiája folyamatosan fejlődik, ahogy a modern ipar és az IoT egyre nagyobb igényeket támaszt a precíz, megbízható és intelligens érzékelésre. Számos trend és innováció formálja az encoderek jövőjét.

Miniaturizálás

A miniaturizálás az egyik legfontosabb trend. Ahogy az eszközök egyre kisebbek és kompaktabbak lesznek, úgy nő az igény a kisebb méretű, de változatlanul nagy teljesítményű encoderek iránt. Ez különösen igaz a hordozható eszközök, orvosi implantátumok és finommechanikai rendszerek esetében.

Az új gyártási technológiák, mint a MEMS (Micro-Electro-Mechanical Systems), lehetővé teszik rendkívül kis méretű, de nagy felbontású encoderek fejlesztését, amelyek új alkalmazási lehetőségeket nyitnak meg.

Vezeték nélküli kommunikáció

A vezeték nélküli kommunikáció integrálása az encoderekbe jelentősen leegyszerűsítheti a telepítést és a karbantartást, különösen nehezen hozzáférhető helyeken vagy olyan rendszerekben, ahol a kábelezés problémát jelent. A Bluetooth Low Energy (BLE), Zigbee vagy más vezeték nélküli protokollok alkalmazása lehetővé teszi az adatok valós idejű átvitelét kábelek nélkül.

Ez a fejlesztés különösen az IoT és az Ipar 4.0 környezetben ígéretes, ahol a szenzorok nagy hálózatát kell kezelni. A vezeték nélküli encoderek növelik a rugalmasságot és csökkentik a telepítési költségeket.

Mesterséges intelligencia és gépi tanulás integrációja

A mesterséges intelligencia (MI) és a gépi tanulás (ML) integrálása az encoderekkel lehetővé teszi az intelligensebb adatfeldolgozást és az öndiagnosztikát. Az encoderek által gyűjtött hatalmas adatmennyiség elemzésével az MI képes lehet előre jelezni a hibákat, optimalizálni a működési paramétereket vagy akár adaptív vezérlést biztosítani.

Például egy encoder, amely folyamatosan figyeli a mozgásmintázatokat, gépi tanulás segítségével felismerheti az eltéréseket, amelyek egy közelgő meghibásodásra utalnak, még azelőtt, hogy az emberi szem észrevenné.

Öndiagnosztika és intelligens szenzorok

A jövő encoderei egyre inkább öndiagnosztikai képességekkel rendelkeznek majd. Nemcsak a pozíciót és a sebességet mérik, hanem saját működési állapotukat is felügyelik, és jelezni tudják a potenciális problémákat, például a szennyeződést, a túlmelegedést vagy a belső hibákat.

Ezek az intelligens szenzorok proaktív karbantartást tesznek lehetővé, növelik a rendszer megbízhatóságát és csökkentik az állásidőt. Az állapotfelügyeleti adatok valós idejű átvitele a felhőbe vagy a vezérlőrendszerbe kulcsfontosságú lesz.

Továbbfejlesztett anyagok és gyártási technológiák

Az új anyagok és gyártási technológiák (pl. 3D nyomtatás) lehetővé teszik az encoderek még robusztusabbá, ellenállóbbá és költséghatékonyabbá tételét. A kerámia, kompozit anyagok vagy speciális bevonatok alkalmazása növeli az encoderek élettartamát és teljesítményét extrém környezeti feltételek között is.

A gyártási folyamatok finomítása pedig hozzájárul a még nagyobb pontosság és felbontás eléréséhez, miközben csökkennek a gyártási költségek, szélesebb körben elérhetővé téve ezeket a fejlett technológiákat.
