Egyfázisú motor működése – Műszaki alapok, felhasználási területek és tipikus alkalmazások

Az elektromos motorok a modern civilizáció mozgatórugói, és közülük az egyfázisú motor az egyik legelterjedtebb típus, amely szinte észrevétlenül, mégis nélkülözhetetlenül veszi körül mindennapjainkat. Otthonainkban, irodáinkban és kisebb műhelyekben számtalan eszköz működéséért felelős, a hűtőszekrénytől a ventilátoron át a mosógépig. Egyszerűsége, költséghatékony gyártása és a könnyű hozzáférhetőség, azaz a standard háztartási elektromos hálózathoz való csatlakoztathatósága teszi rendkívül népszerűvé. Habár a háromfázisú motorok nagyobb teljesítményű ipari alkalmazásokban dominálnak, az egyfázisú társaik a kis- és közepes teljesítményigényű feladatokban verhetetlenek.

Ennek a cikknek a célja, hogy mélyrehatóan bemutassa az egyfázisú motorok működési elvét, műszaki alapjait, különböző típusait, valamint rávilágítson a széles körű felhasználási területekre és tipikus alkalmazásokra. Felfedezzük, hogyan oldják meg a mérnökök azt az alapvető problémát, hogy egy pulzáló mágneses térből hogyan hozható létre az indításhoz szükséges forgó mozgás, és milyen innovatív megoldások születtek erre a kihívásra. A részletes technikai áttekintés mellett kitérünk a karbantartásra, a gyakori hibákra és a motor kiválasztásának szempontjaira is, hogy teljes képet kapjunk erről a sokoldalú szerkezetről.

Az egyfázisú motor működésének alapjai és a forgó mágneses mező kihívása

Az elektromos motorok működésének alapja az elektromágneses indukció elvén alapszik, amely szerint egy áramjárta vezetőre mágneses térben erő hat. Egy motorban ez az erő hozza létre a forgatónyomatékot. A háromfázisú motorok esetében a három, egymáshoz képest 120 fokkal eltolt fázisú áram együttesen természetes módon hoz létre egy forgó mágneses mezőt az állórészben, amely magával húzza a forgórészt.

Az egyfázisú motorok esetében azonban ez a helyzet bonyolultabb. Egyetlen fázisú váltakozó árammal táplált tekercs csak egy pulzáló mágneses mezőt hoz létre, amely az idővel változtatja az erősségét és irányát, de nem forog. Ez a pulzáló mező önmagában nem elegendő ahhoz, hogy a forgórészt elindítsa, mivel a nyomaték hol pozitív, hol negatív irányba hat, és az átlagos nyomaték nulla. Ez olyan, mintha egy hintát csak a legmagasabb pontján tolnánk – nem indulna el, csak rezegne. Ezért az egyfázisú motoroknak szükségük van valamilyen kiegészítő mechanizmusra az indításhoz.

A probléma megoldásához az a cél, hogy valamilyen módon létrehozzunk egy második, a fő tekercshez képest fáziseltolásban lévő mágneses mezőt. Ez a két, egymáshoz képest eltolt mező együttesen már képes egy – ha nem is tökéletesen körkörös, de legalábbis eliptikus – forgó mágneses mezőt szimulálni, amely elegendő indítónyomatékot biztosít a forgórész elindításához. Amint a motor eléri az üzemi fordulatszámának egy bizonyos százalékát, ez a segédindító mechanizmus gyakran kikapcsolódik, és a motor tovább működik a fő tekercs pulzáló mezőjének tehetetlensége és a forgórészben indukált áramok kölcsönhatása révén.

Ez a “trükk” az alapja az összes egyfázisú motortípusnak, amelyek különböző, de azonos elvre épülő módszerekkel érik el ezt a fáziseltolást. Ezek a módszerek határozzák meg az egyes motortípusok jellemzőit, mint például az indítónyomatékot, a hatásfokot és az alkalmazási területet.

Az egyfázisú motorok főbb részei

Mielőtt belemerülnénk a különböző indítási módszerekbe, tekintsük át az egyfázisú motorok alapvető felépítését. Bár a specifikus típusoknál lehetnek eltérések, az alábbi komponensek a legtöbb egyfázisú motorra jellemzőek:

• Állórész (Stator): Ez a motor rögzített része, amelyben a fő tekercselés (és szükség esetén a segédtekercselés) található. Laminált acéllemezekből épül fel, hogy csökkentse az örvényáram-veszteségeket. Az állórész tekercselése hozza létre a mágneses mezőt.
• Forgórész (Rotor): Ez a motor forgó része. A leggyakoribb típus az kalickás forgórész (squirrel cage rotor), amely réz- vagy alumíniumrudakat tartalmaz, melyek mindkét végükön rövidre vannak zárva. Ezek a rudak egy laminált acélmagba vannak ágyazva. Amikor az állórész mágneses mezője metszi a forgórész vezetőit, áram indukálódik bennük, ami kölcsönhatásba lép az állórész mezőjével, és forgatónyomatékot hoz létre.
• Tekercselések (Windings):
  • Fő tekercselés (Main Winding): Ez a tekercselés felelős a motor folyamatos működéséért, és közvetlenül a hálózatra csatlakozik. Alacsonyabb ellenállású és nagyobb induktív reaktanciájú.
  • Segéd tekercselés (Auxiliary/Starting Winding): Ez a tekercselés az indításhoz szükséges fáziseltolást biztosítja. Általában vékonyabb huzalból készül, így nagyobb az ellenállása és kisebb az induktív reaktanciája. Csak az indítás ideje alatt működik, kivéve az állandó kondenzátoros motorokat.
• Centrifugális kapcsoló (Centrifugal Switch): Sok egyfázisú motorban található. Feladata, hogy az indító tekercselést leválassza az áramkörről, amint a motor elér egy bizonyos fordulatszámot (általában az üzemi fordulatszám 70-80%-át). Ez megakadályozza a segédtekercselés túlmelegedését és károsodását.
• Kondenzátor (Capacitor): Az indító tekercseléssel sorba kötve biztosítja a szükséges fáziseltolást. Lehet indítókondenzátor (csak az indításkor működik) vagy üzemi kondenzátor (folyamatosan az áramkörben marad).
• Csapágyak (Bearings): Támogatják a forgórészt, lehetővé téve a súrlódásmentes forgást. Lehetnek siklócsapágyak vagy gördülőcsapágyak.
• Ház (Frame) és pajzsok (End Shields): Védik a belső alkatrészeket, és biztosítják a mechanikai stabilitást.
• Hűtőventilátor (Cooling Fan): A motor tengelyére szerelve biztosítja a motor hűtését a folyamatos működés során keletkező hő elvezetésével.

Ezek az alkatrészek összehangolt működése teszi lehetővé, hogy az egyfázisú motorok megbízhatóan és hatékonyan végezzék a rájuk bízott feladatokat.

Az egyfázisú aszinkron motorok típusai és indítási módszerei

Az egyfázisú motorok leggyakoribb típusa az egyfázisú aszinkron motor, amely a kalickás forgórész elvén működik. Az aszinkron elnevezés arra utal, hogy a forgórész fordulatszáma mindig kisebb, mint az állórészben lévő mágneses mező szinkron fordulatszáma. A különböző indítási módszerek alapján több altípusra oszthatók:

Fázishasításos motorok (Split-phase motors)

Ezek a motorok egy speciális segédtekercseléssel rendelkeznek, amely a fő tekercseléssel párhuzamosan van kötve. A segédtekercselés huzalozása és menetszáma úgy van kialakítva, hogy az áram fázisa eltolódjon a fő tekercselés áramához képest, ezzel létrehozva az indításhoz szükséges forgó mágneses mezőt.

Ellenállásindításos motor (Resistance Start Motor)

Az ellenállásindításos motor a legegyszerűbb fázishasításos típus. A segédtekercselés vékonyabb huzalból és több menetszámmal készül, mint a fő tekercselés, így nagyobb az ohmos ellenállása és kisebb az induktív reaktanciája. Ez a különbség okozza a fáziseltolást a két tekercselés árama között (általában 20-30 fok). Az indításkor mindkét tekercselés áram alatt van. Amint a motor elérte az üzemi fordulatszámának 70-80%-át, egy centrifugális kapcsoló lekapcsolja a segédtekercselést, és a motor tovább működik kizárólag a fő tekercselés segítségével.

• Előnyök: Egyszerű, olcsó.
• Hátrányok: Alacsony indítónyomaték, alacsony hatásfok.
• Alkalmazások: Kis teljesítményű ventilátorok, fúvók, köszörűk, amelyeknél nincs szükség nagy indítónyomatékra.

Kondenzátoros indítású motor (Capacitor Start Motor)

Ez a típus jelentősen jobb indítási jellemzőkkel rendelkezik, mint az ellenállásindításos motor. A segédtekercseléssel sorba kötött indítókondenzátor (általában elektrolit kondenzátor) további fáziseltolást hoz létre, ami akár 90 fokhoz közeli fáziseltolást is eredményezhet a fő tekercselés áramához képest. Ez sokkal erősebb és hatékonyabb indítónyomatékot biztosít. Az indítókondenzátor csak rövid ideig, az indítás alatt van az áramkörben, majd a centrifugális kapcsoló kikapcsolja.

• Előnyök: Magas indítónyomaték.
• Hátrányok: A kondenzátor meghibásodhat, a centrifugális kapcsoló kopó alkatrész.
• Alkalmazások: Kompresszorok, szivattyúk, fűrészgépek, mosógépek – mindenhol, ahol nagy indítónyomatékra van szükség.

Állandó kondenzátoros motor (Permanent Split Capacitor – PSC Motor)

A PSC motoroknál a segédtekercseléssel sorba kötött üzemi kondenzátor folyamatosan az áramkörben marad, tehát nincs centrifugális kapcsoló. Ez a kondenzátor általában olajjal töltött, tartósabb típus. Mivel a kondenzátor folyamatosan be van kötve, a motor működése során is hozzájárul a jobb teljesítménytényezőhöz és a simább forgáshoz. Azonban az indítónyomaték viszonylag alacsonyabb, mint a kondenzátoros indítású motoroknál, mivel a kondenzátor mérete kompromisszumot képez az indítási és az üzemi feltételek között.

• Előnyök: Nincs centrifugális kapcsoló (kevesebb hibaforrás), jobb teljesítménytényező, csendesebb működés.
• Hátrányok: Alacsonyabb indítónyomaték.
• Alkalmazások: Ventilátorok (mennyezeti, légkondicionáló), fúvók, kis szivattyúk, ahol folyamatos működés és csendesség a fontos.

Kétkondenzátoros motor (Capacitor Start-Run Motor)

Ez a típus a legjobb tulajdonságokat ötvözi. Két kondenzátorral rendelkezik: egy indítókondenzátorral (nagyobb kapacitású, csak indításkor aktív) és egy üzemi kondenzátorral (kisebb kapacitású, folyamatosan az áramkörben marad). Az indításkor mindkét kondenzátor aktív, biztosítva a maximális indítónyomatékot. Amint a motor elér egy bizonyos fordulatszámot, a centrifugális kapcsoló leválasztja az indítókondenzátort, és az üzemi kondenzátor marad az áramkörben a hatékonyabb és simább üzemi működés érdekében.

• Előnyök: Nagyon magas indítónyomaték, jó üzemi hatásfok és teljesítménytényező.
• Hátrányok: Bonyolultabb, drágább, két kondenzátor és egy centrifugális kapcsoló.
• Alkalmazások: Ipari kompresszorok, nagy teljesítményű szivattyúk, hűtőberendezések, ahol mind az indítási, mind az üzemi teljesítmény kiemelten fontos.

Árnyékolt pólusú motor (Shaded-Pole Motor)

Az árnyékolt pólusú motor a legegyszerűbb és legolcsóbb egyfázisú motor. Nincs szüksége segédtekercselésre, kondenzátorra vagy centrifugális kapcsolóra. Az indítást az állórész pólusain elhelyezett árnyékoló gyűrű (általában rövidre zárt rézgyűrű) biztosítja. A gyűrűben indukált áram olyan fáziseltolásban lévő mágneses fluxust hoz létre, amely egy gyenge forgó mágneses mezőt eredményez, ami elindítja a forgórészt.

• Előnyök: Rendkívül egyszerű felépítés, olcsó, megbízható, nincs mozgó alkatrész az indításhoz.
• Hátrányok: Nagyon alacsony indítónyomaték, alacsony hatásfok, zajos működés, általában csak egy forgásirány.
• Alkalmazások: Kis ventilátorok (fürdőszobai, számítógép), kis szivattyúk, időzítő mechanizmusok, ahol a költség és az egyszerűség a fő szempont, és a teljesítmény másodlagos.

Univerzális motor (Universal Motor)

Az univerzális motor egy különleges típus, mivel egyenáramú soros motor elvén működik, de képes váltakozó árammal is üzemelni. Ez azt jelenti, hogy mind az állórész, mind a forgórész tekercseléssel rendelkezik, és kefék segítségével kapcsolódnak egymáshoz. A forgásirány nem függ a tápfeszültség polaritásától, hanem a tekercsek sorba vagy párhuzamosan kapcsolásától. Magas indítónyomatékkal és magas fordulatszámmal rendelkezik, és a terheléstől függően változik a fordulatszáma.

• Előnyök: Nagyon magas indítónyomaték, kompakt méret, széles fordulatszám-tartomány (könnyen szabályozható), AC/DC üzem.
• Hátrányok: Kefék és kommutátor (szikrázás, kopás, zaj, karbantartásigény), alacsonyabb hatásfok.
• Alkalmazások: Porszívók, kéziszerszámok (fúrók, sarokcsiszolók), konyhai robotgépek, varrógépek – mindenhol, ahol nagy fordulatszám és nagy nyomaték szükséges, és a kefék kopása elfogadható kompromisszum.

Egyéb egyfázisú motorok

Kisebb jelentőséggel bírnak, de megemlítendők:

• Reluktancia motor (Reluctance Motor): A forgórészben nincsenek tekercsek, a forgatónyomaték az állórész mágneses mezejének és a forgórész ferromágneses anyagának kölcsönhatásából adódik, amely a legkisebb reluktancia (mágneses ellenállás) irányába igyekszik fordulni. Egyszerű felépítésű, de alacsony hatásfokú és nyomatékú.
• Egyfázisú szinkron motor (Single-phase Synchronous Motor): Kis teljesítményű, pontos fordulatszámot igénylő alkalmazásokban használatos, például időzítőkben, órákban. A forgórész állandó mágnesekből vagy reluktancia pólusokból áll, és a szinkron fordulatszámon forog.

Az alábbi táblázat összefoglalja a legfontosabb egyfázisú aszinkron motortípusok főbb jellemzőit:

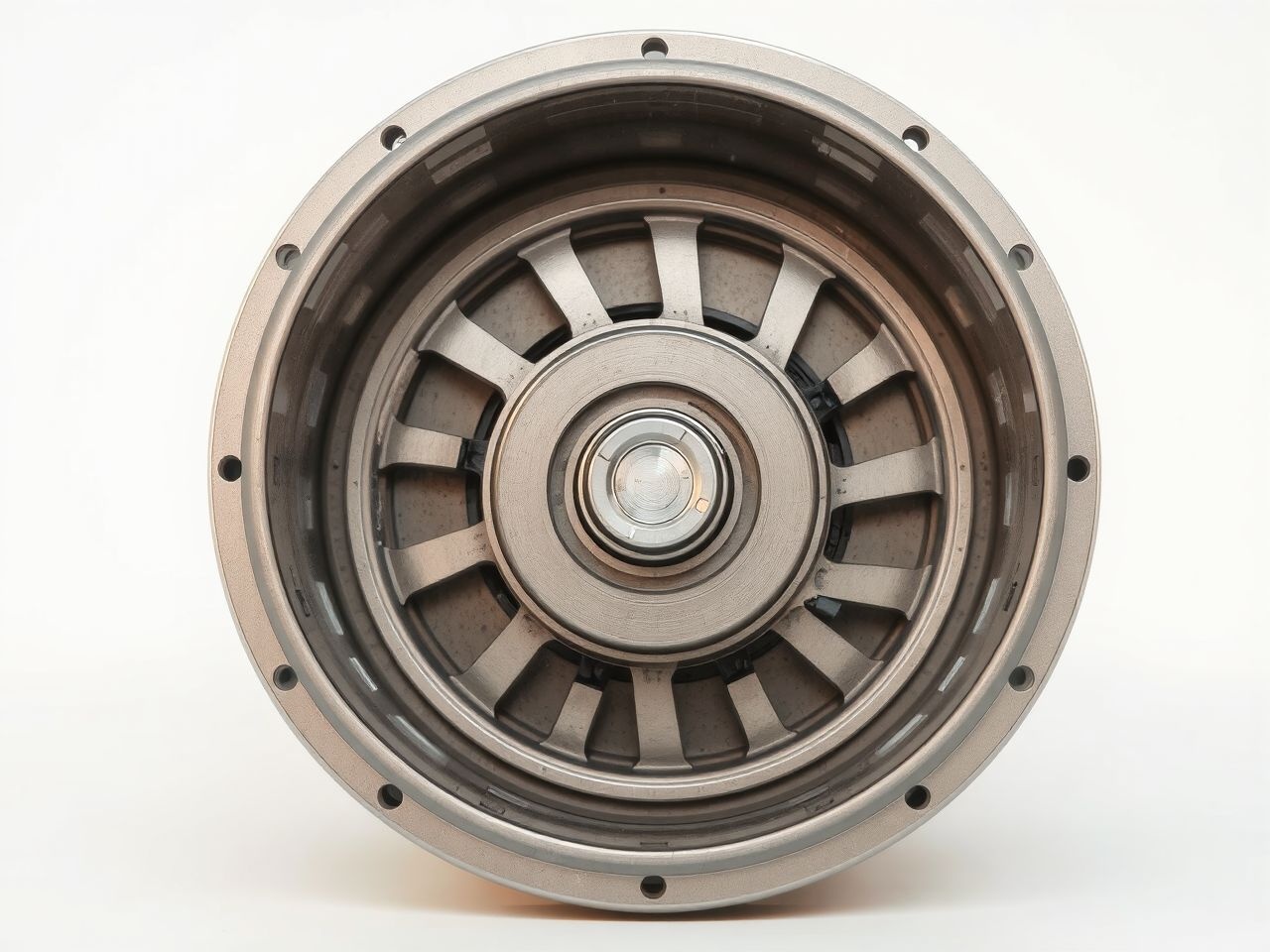

Teljesítményjellemzők és hatásfok

Az egyfázisú motorok kiválasztásánál és üzemeltetésénél számos teljesítményjellemzőt figyelembe kell venni, amelyek befolyásolják a motor alkalmasságát egy adott feladatra.

Nyomaték (Torque)

A nyomaték a forgatóerő mértéke. Különösen fontos az indítónyomaték, amely a motor elindításához szükséges erőt jelenti. Mint láttuk, az egyfázisú motorok különböző indítási módszerekkel érik el a kívánt indítónyomatékot. A motor teljesítménye és a terhelés közötti kapcsolatot a nyomaték-fordulatszám görbe írja le, amely megmutatja, hogyan változik a motor által leadott nyomaték a fordulatszám függvényében. Az aszinkron motorok nyomatéka általában a szinkron fordulatszámtól való elcsúszással (slip) arányos.

Fordulatszám (Speed)

Az egyfázisú aszinkron motorok fordulatszáma a táphálózat frekvenciájától és a pólusok számától függ, de a terhelés hatására némileg csökken (ez az aszinkron működés lényege). Az univerzális motorok fordulatszáma viszont nagyon rugalmas, és a terheléstől függően jelentősen változhat, de elektronikus szabályozással jól kézben tartható.

Hatásfok (Efficiency)

A hatásfok azt mutatja meg, hogy a motorba bevitt elektromos teljesítmény hány százaléka alakul át hasznos mechanikai munkává. Az egyfázisú motorok hatásfoka általában alacsonyabb, mint a hasonló teljesítményű háromfázisú motoroké, különösen a kisebb típusoknál (pl. árnyékolt pólusú motorok). Ez a belső veszteségekből (rézveszteség a tekercsekben, vasveszteség a mágneses magban, súrlódási veszteségek) adódik. A kondenzátoros motorok hatásfoka jobb, mint az ellenállásindításos vagy árnyékolt pólusú típusoké.

Teljesítménytényező (Power Factor)

A teljesítménytényező (cos φ) az aktív és a látszólagos teljesítmény aránya. Az induktív terhelés (mint amilyen egy motor tekercselése) miatt a feszültség és az áram fázisa eltolódik, ami csökkenti a teljesítménytényezőt. Az alacsony teljesítménytényező nagyobb áramfelvételt és nagyobb hálózati veszteségeket eredményez. Az üzemi kondenzátorral rendelkező egyfázisú motorok (PSC, kétkondenzátoros) képesek javítani a teljesítménytényezőn, mivel a kondenzátor kapacitív hatása ellensúlyozza az induktív hatást.

Fordulatszám-szabályozás és forgásirány-váltás

Az egyfázisú aszinkron motorok fordulatszámának szabályozása korlátozottabb, mint a háromfázisú motoroké. Bizonyos típusoknál (pl. PSC motorok) a feszültség csökkentésével lehet a fordulatszámot befolyásolni, de ez a nyomatékot és a hatásfokot is rontja. Az univerzális motoroknál a fordulatszám könnyedén szabályozható tirisztoros vagy triakos áramkörökkel (pl. a porszívók teljesítményszabályzása). A modernebb, inverteres technológia megjelenésével azonban a kis teljesítményű egyfázisú motorok fordulatszáma is egyre precízebben szabályozhatóvá válik.

A forgásirány megváltoztatása az egyfázisú aszinkron motoroknál általában a segédtekercselés és a fő tekercselés közötti csatlakoztatások felcserélésével történik. Ez megfordítja a forgó mágneses mező irányát, így a motor ellenkező irányba indul el. Az árnyékolt pólusú motoroknál általában nem lehetséges a forgásirány megváltoztatása.

Az egyfázisú motorok felhasználási területei és tipikus alkalmazások

Az egyfázisú motorok rendkívül sokoldalúak, és a mindennapi élet számos területén találkozhatunk velük. A háztartási gépektől a kerti szerszámokig, a kisipari berendezésektől a HVAC rendszerekig terjed a skála.

Háztartási gépek

Ezen a területen az egyfázisú motorok dominálnak, mivel a háztartási hálózat egyfázisú. Szinte minden elektromos készülék, amely valamilyen forgó mozgást igényel, egyfázisú motorral működik:

• Hűtőszekrények és fagyasztók: Kondenzátoros indítású vagy kétkondenzátoros motorok hajtják a kompresszorokat, amelyek a hűtőközeget keringetik. Megbízhatóságuk és viszonylag csendes működésük kulcsfontosságú.
• Mosógépek és szárítógépek: Korábban főként kondenzátoros indítású motorokat használtak, de a modernebb gépekben egyre elterjedtebbek az inverteres vezérlésű, gyakran kefe nélküli egyenáramú (BLDC) motorok, amelyek nagyobb fordulatszám-szabályozási rugalmasságot és energiahatékonyságot biztosítanak.
• Ventilátorok (mennyezeti, asztali, álló): Általában állandó kondenzátoros (PSC) vagy árnyékolt pólusú motorokat alkalmaznak, mivel ezek csendesek és nem igényelnek nagy indítónyomatékot.
• Porszívók: Az univerzális motorok a leggyakoribbak, mivel nagy fordulatszámon és nagy szívóerővel képesek működni, és a fordulatszámuk könnyen szabályozható.
• Konyhai robotgépek, mixerek, turmixgépek: Szintén univerzális motorokat használnak a nagy sebesség és a nyomaték igénye miatt.
• Hajszárítók: Kisebb árnyékolt pólusú vagy univerzális motorok.

Kerti gépek

A kerti munkákhoz használt elektromos eszközök is gyakran egyfázisú motorokkal működnek, mivel ezek is a háztartási hálózatra csatlakoztathatók:

• Fűnyírók: Kondenzátoros indítású motorok biztosítják a szükséges erőt a fű vágásához.
• Szivattyúk (locsoló, kerti tó, búvárszivattyúk): Kondenzátoros indítású vagy kétkondenzátoros motorok, amelyek képesek megbízhatóan indítani a folyadékoszlopot.
• Magasnyomású mosók: Általában kondenzátoros indítású motorok hajtják a nagynyomású szivattyút.

Kisipari és műhelyi alkalmazások

Kisebb műhelyekben, garázsokban, ahol nincs háromfázisú hálózat, az egyfázisú motorok elengedhetetlenek:

• Fúrógépek, sarokcsiszolók, körfűrészek (kézi és asztali): Az univerzális motorok a kéziszerszámokban, míg a kondenzátoros indítású motorok az asztali gépekben dominálnak.
• Kompresszorok (légkompresszorok): Kondenzátoros indítású vagy kétkondenzátoros motorok biztosítják a nagy indítónyomatékot a sűrített levegő előállításához.
• Betonkeverők: Kondenzátoros indítású motorok.
• Ventilátorok és elszívó berendezések: PSC motorok vagy kondenzátoros indítású motorok.

HVAC rendszerek (fűtés, szellőzés, légkondicionálás)

A lakossági és kisebb kereskedelmi HVAC rendszerekben is széles körben alkalmazzák az egyfázisú motorokat:

• Légkondicionáló berendezések (split klímák): A kültéri egységek kompresszorai és ventilátorai gyakran kétkondenzátoros vagy inverteres vezérlésű egyfázisú motorokkal működnek.
• Fűtőventilátorok, kazánok szellőzőmotorjai: PSC motorok a csendes és folyamatos működés miatt.

Egyéb alkalmazások

• Garázskapu nyitók: Kondenzátoros indítású motorok.
• Automata kapuk: Kondenzátoros motorok.
• Orvosi berendezések: Kisebb, precíziós egyfázisú motorok.
• Irodai berendezések: Nyomtatók, iratmegsemmisítők, ahol kis motorok végzik a mechanikai mozgásokat.

Ez a sokszínűség jól mutatja, hogy az egyfázisú motorok, bár technológiailag egyszerűbbek, mint háromfázisú társaik, a mindennapi élet elengedhetetlen részét képezik, és a modern kényelmünk számos alapját biztosítják.

Gyakori meghibásodások és karbantartás

Bár az egyfázisú motorok általában robusztusak és megbízhatóak, mint minden mechanikus és elektromos eszköz, hajlamosak a meghibásodásra. A rendszeres karbantartás és a hibák időbeni felismerése jelentősen meghosszabbíthatja élettartamukat.

Gyakori meghibásodások

1. Kondenzátor meghibásodása:
   • Tünet: A motor nem indul el, csak zúg, vagy nagyon lassan forog. Ha kondenzátoros indítású motorról van szó, és kézzel meglökve elindul, szinte biztos, hogy a kondenzátor a hibás.
   • Ok: Az elektrolit kondenzátorok idővel kiszáradhatnak, kapacitásuk csökkenhet vagy teljesen tönkremehetnek. Túlfeszültség vagy túlmelegedés is okozhatja.
   • Megoldás: Kondenzátor cseréje egy azonos kapacitású és feszültségtűrésű típusra. Fontos a biztonságos kisütés a csere előtt!
2. Centrifugális kapcsoló hibája:
   • Tünet: A motor nem indul el (ha zárva ragadt) vagy elindul, de túlmelegszik, és a segédtekercselés leég (ha nyitva ragadt vagy nem kapcsol ki).
   • Ok: Mechanikai kopás, szennyeződés, rugó fáradása.
   • Megoldás: Tisztítás, beállítás vagy csere.
3. Csapágyhiba:
   • Tünet: Zajos működés (csörgés, súrlódás), túlmelegedés a csapágyház körül, a tengely nehezen forog.
   • Ok: Kopás, kenőanyag hiánya, szennyeződés, túlterhelés.
   • Megoldás: Csapágycsere. Fontos a megfelelő típusú és méretű csapágy kiválasztása.
4. Tekercselés meghibásodása (zárlat, szakadás):
   • Tünet: A motor nem indul el, zúg, füstöl, vagy a megszakító leold. Részleges zárlat esetén a motor gyengén működik és túlmelegszik.
   • Ok: Túlterhelés, túlmelegedés, szigetelés öregedése, mechanikai sérülés.
   • Megoldás: Tekercselés újratekercselése (drága, gyakran nem éri meg), vagy a motor cseréje.
5. Túlterhelés:
   • Tünet: A motor túlmelegszik, a védelmi berendezések (termikus relé, megszakító) leoldanak.
   • Ok: Túl nagy terhelés, rossz méretezés, mechanikai elakadás.
   • Megoldás: A terhelés csökkentése, a motor ellenőrzése, esetleg nagyobb teljesítményű motor beszerzése.
6. Univerzális motoroknál a kefe kopása:
   • Tünet: Szikrázás a kommutátornál, csökkent teljesítmény, szakaszos működés, szénpor felhalmozódása.
   • Ok: A kefék természetes kopása.
   • Megoldás: Szénkefék cseréje.

Karbantartás

A rendszeres karbantartás kulcsfontosságú az egyfázisú motorok hosszú élettartamához:

• Tisztítás: Rendszeresen távolítsa el a port, szennyeződéseket a motor felületéről és a hűtőbordákról, hogy biztosítsa a megfelelő hűtést.
• Kenés: Ellenőrizze a csapágyak kenését. Sok modern motor “élettartamra szólóan” zárt csapágyakkal rendelkezik, amelyek nem igényelnek kenést, de a régebbi típusoknál szükség lehet időszakos zsírzásra vagy olajozásra. Mindig a gyártó előírásait kövesse.
• Centrifugális kapcsoló ellenőrzése: Időnként ellenőrizze a kapcsoló működését, különösen, ha a motor indítási problémákat mutat. Tisztítsa meg az érintkezőket, ha szükséges.
• Kondenzátor ellenőrzése: Bár nem mindig látható, a kondenzátorok duzzanata vagy szivárgása a meghibásodás jele lehet. Érdemes időnként a kapacitásukat is ellenőrizni, ha erre van lehetőség.
• Kefék ellenőrzése (univerzális motoroknál): Rendszeresen ellenőrizze a szénkefék hosszát és kopását. Cserélje ki őket, mielőtt teljesen elkopnának és károsítanák a kommutátort.
• Tápkábel és csatlakozások ellenőrzése: Győződjön meg róla, hogy a tápkábel sértetlen, és a csatlakozások szorosak.
• Túlterhelés elkerülése: Ügyeljen arra, hogy a motor ne üzemeljen folyamatosan a névleges teljesítménye felett.

Ezeknek az egyszerű karbantartási lépéseknek a betartásával jelentősen csökkenthető a meghibásodások kockázata és növelhető a motor élettartama.

Biztonsági előírások és tippek a motor kiválasztásához

Az elektromos motorokkal való munka mindig magában hordoz bizonyos kockázatokat, ezért a biztonság mindig elsődleges szempont kell, hogy legyen. A motor kiválasztása során pedig számos tényezőt érdemes figyelembe venni, hogy a legmegfelelőbb eszközt válasszuk a feladathoz.

Biztonsági előírások

1. Áramtalanítás: Bármilyen karbantartási vagy javítási munka előtt mindig győződjön meg arról, hogy a motor teljesen áramtalanítva van, és a visszakapcsolás lehetőségét is kizárta (pl. főkapcsoló kikapcsolása, dugalj kihúzása).
2. Kondenzátorok kisütése: A kondenzátorok akkor is képesek veszélyes feszültséget tárolni, ha a motor már le van választva a hálózatról. Mindig sütse ki őket biztonságosan (pl. szigetelt fogantyúval ellátott ellenállással vagy megfelelő szerszámmal) mielőtt hozzájuk érne.
3. Érintésvédelem: Győződjön meg róla, hogy a motor megfelelően földelve van, és az érintésvédelmi előírásoknak megfelelően van bekötve. Rendszeresen ellenőrizze a szigetelések épségét.
4. Mechanikai védelem: A forgó alkatrészek (tengely, ventilátor) megfelelő burkolattal legyenek ellátva, hogy elkerüljék a baleseteket.
5. Túlterhelés elleni védelem: Használjon megfelelő méretezésű hőkioldókat, megszakítókat vagy motorvédő kapcsolókat, amelyek leoldanak túlterhelés vagy zárlat esetén.
6. Képzett személyzet: Elektromos munkákat csak megfelelő képesítéssel és tapasztalattal rendelkező személy végezzen.
7. Személyi védőeszközök: Viseljen megfelelő védőfelszerelést (pl. védőszemüveg, kesztyű) a munkavégzés során.

Tippek a motor kiválasztásához

A megfelelő egyfázisú motor kiválasztása kulcsfontosságú az alkalmazás hatékonysága és élettartama szempontjából. Az alábbi szempontokat érdemes figyelembe venni:

1. Teljesítmény (kW vagy LE): A legfontosabb szempont. Válasszon olyan motort, amelynek teljesítménye elegendő a meghajtani kívánt berendezéshez, de ne legyen túlmértezett sem, mert az alacsonyabb hatásfokot és rosszabb teljesítménytényezőt eredményezhet.
2. Indítónyomaték igény:
   • Ha a terhelés nehezen indul (pl. kompresszor, szivattyú folyadékoszloppal), válasszon kondenzátoros indítású vagy kétkondenzátoros motort.
   • Ha a terhelés könnyen indul (pl. ventilátor), elegendő lehet egy PSC vagy akár árnyékolt pólusú motor.
   • Ha nagyon nagy indítónyomaték és fordulatszám-szabályozás kell (pl. kéziszerszám), az univerzális motor a jó választás.
3. Fordulatszám (rpm): A motor névleges fordulatszámának meg kell egyeznie a meghajtani kívánt berendezés igényeivel, vagy áttétellel kell biztosítani a megfelelő fordulatszámot.
4. Tápfeszültség és frekvencia: Győződjön meg arról, hogy a motor illeszkedik a rendelkezésre álló hálózati feszültséghez (pl. 230V) és frekvenciához (50Hz Magyarországon).
5. Védettségi fokozat (IP védettség): A motor IP (Ingress Protection) védettsége megmutatja, mennyire ellenálló a porral és vízzel szemben. Kültéri vagy nedves környezetbe magasabb IP védettségű (pl. IP55) motort válasszon.
6. Hűtés típusa (IC kód): A hűtés módja befolyásolja a motor élettartamát és megbízhatóságát. A leggyakoribb az IC411 (külső ventilátoros hűtés).
7. Rögzítés módja: Válassza ki a megfelelő rögzítési módot (talpas, peremes, kombinált) az adott alkalmazáshoz.
8. Zajszint: Különösen lakossági környezetben fontos lehet a motor zajszintje. A PSC motorok általában csendesebbek.
9. Környezeti feltételek: Vegye figyelembe a működési környezet hőmérsékletét, páratartalmát és a lehetséges korrozív anyagok jelenlétét.
10. Márka és garancia: Válasszon megbízható gyártótól származó motort, és ellenőrizze a garanciális feltételeket.

Ezen szempontok alapos mérlegelésével biztosítható, hogy a kiválasztott egyfázisú motor hosszú távon, hatékonyan és biztonságosan szolgálja a célját.

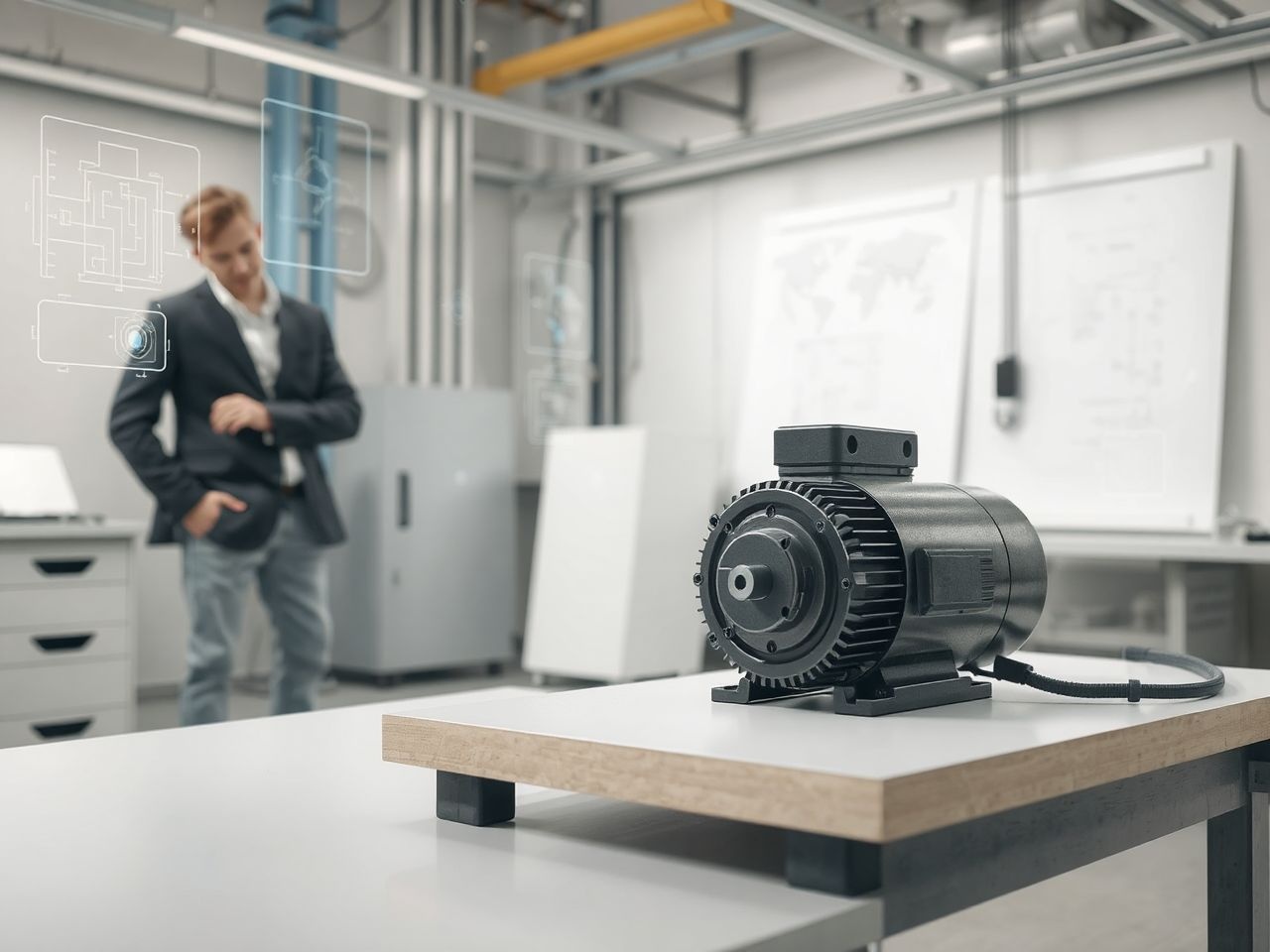

Jövőbeli trendek és fejlesztések az egyfázisú motorok világában

Az egyfázisú motorok technológiája folyamatosan fejlődik, különösen az energiahatékonyság, a szabályozhatóság és az intelligens vezérlés terén. Bár az alapvető működési elvek változatlanok maradnak, a modern elektronika és anyagtechnológia új lehetőségeket nyit meg.

Energiahatékonyság

Az energiafogyasztás csökkentése globális prioritás, és ez alól az egyfázisú motorok sem kivételek. A gyártók egyre inkább a nagyobb hatásfokú motorok fejlesztésére fókuszálnak. Ez magában foglalja a jobb minőségű mágneses anyagok, optimalizált tekercselési minták és fejlettebb hűtési rendszerek alkalmazását. Az IE (International Efficiency) szabványok, amelyek a háromfázisú motoroknál már régóta léteznek, egyre inkább bevezetésre kerülnek a nagyobb teljesítményű egyfázisú motorok esetében is.

Inverteres és elektronikus vezérlés

A hagyományos egyfázisú motorok fordulatszám-szabályozása korlátozott. Azonban az inverteres technológia (VFD – Variable Frequency Drive) fejlődésével egyre gyakoribbá válik az egyfázisú bemenetű, de háromfázisú kimenetű inverterek alkalmazása, amelyekkel a hagyományos háromfázisú motorok is működtethetők egyfázisú hálózatról, precíz fordulatszám-szabályozással. Emellett a kifejezetten egyfázisú motorokhoz tervezett elektronikus vezérlők (pl. mikroprocesszoros egységek) lehetővé teszik a fordulatszám, a nyomaték és az energiafogyasztás optimalizálását, különösen a PSC és az univerzális motorok esetében.

A kefe nélküli egyenáramú (BLDC) motorok is egyre népszerűbbek, különösen a háztartási gépekben (pl. mosógépek, hűtők kompresszorai). Ezek a motorok elektronikus kommutációval működnek, nincs szükségük kefékre, így csendesebbek, hosszabb élettartamúak és rendkívül energiahatékonyak. Bár technikailag egyenáramú motorok, az őket hajtó vezérlőelektronika egyfázisú váltakozó áramból állítja elő a működésükhöz szükséges egyenáramot és fáziseltolásokat.

Intelligens motorok és IoT integráció

A jövő motorjai egyre “okosabbak” lesznek. Beépített érzékelőkkel monitorozhatják saját állapotukat (hőmérséklet, rezgés, áramfelvétel), és ezeket az adatokat felhő alapú rendszerekbe továbbíthatják (IoT – Internet of Things). Ez lehetővé teszi a prediktív karbantartást, azaz a motor meghibásodásának előrejelzését, mielőtt az bekövetkezne, ezáltal csökkentve az állásidőt és a karbantartási költségeket. Az intelligens motorok képesek lesznek automatikusan optimalizálni működésüket a terhelés és a környezeti feltételek függvényében.

Anyagtechnológiai innovációk

Az új, könnyebb és erősebb mágneses anyagok, valamint a fejlettebb szigetelőanyagok hozzájárulnak a motorok méretének csökkentéséhez, a teljesítmény sűrűségének növeléséhez és az élettartam meghosszabbításához. A nanotechnológia és az additív gyártás (3D nyomtatás) jövőbeni alkalmazása további lehetőségeket rejthet a motorok tervezésében és gyártásában.

Bár az egyfázisú motorok alapvető koncepciója évtizedek óta velünk van, a folyamatos innováció és a technológiai fejlődés biztosítja, hogy továbbra is kulcsszerepet játsszanak a modern világban, alkalmazkodva az új kihívásokhoz és igényekhez.
