Egyenáramú generátorok – A működés alapjai és ipari felhasználásuk

Az elektromos energia az ipar és a mindennapi élet mozgatórugója, alapvető feltétele a modern civilizáció működésének. Ennek az energiának a termelésében kulcsszerepet játszanak a generátorok, amelyek mechanikai energiát alakítanak át elektromos energiává. Bár napjainkban az általános hálózati energiaellátás a váltakozó áramú (AC) generátorokon alapul, az egyenáramú generátorok (DC generátorok) a technológia történetében kiemelkedő szerepet játszottak, és számos speciális ipari alkalmazásban máig nélkülözhetetlenek.

Ezek a gépek, bár szerkezetükben és működési elvükben különböznek AC társaiktól, ugyanazt az alapvető fizikai jelenséget, az elektromágneses indukciót használják ki. Az egyenáramú generátorok megértése nem csupán történelmi érdekesség, hanem a modern villamos hajtástechnika és energiatermelés mélyebb összefüggéseinek megismeréséhez is elengedhetetlen. Cikkünkben részletesen bemutatjuk az egyenáramú generátorok működésének alapjait, felépítésüket, típusait és széles körű ipari felhasználásukat.

A kezdetek: Az elektromágneses indukció felfedezésétől a gyakorlati generátorokig

Az elektromos áram és a mágnesség közötti kapcsolatot már a 19. század elején vizsgálták, de az áttörést Michael Faraday hozta el 1831-ben. Felfedezte az elektromágneses indukció jelenségét, miszerint egy mágneses térben mozgó vezetőben feszültség indukálódik. Ez az alapelv képezi minden generátor működésének fundamentumát.

Faraday kísérletei, mint például a forgó réztárcsa mágneses mezőben való mozgatása, demonstrálták, hogy mechanikai energiával elektromos áramot lehet előállítani. Ez a felfedezés nyitotta meg az utat a gyakorlati generátorok, vagyis az elektromos áram termelésére szolgáló gépek fejlesztése előtt.

Az első generátorok még kezdetlegesek voltak, és pulzáló egyenáramot állítottak elő. A folyamatos egyenáram előállításához szükség volt egy olyan mechanizmusra, amely a forgó tekercsekben indukált váltakozó feszültséget egyenirányítja. Ezt a feladatot a kommutátor látta el, amelynek feltalálása döntő lépés volt az egyenáramú generátorok fejlődésében.

A 19. század második felében számos mérnök, mint például Zénobe Gramme és Werner von Siemens, jelentősen hozzájárultak az egyenáramú generátorok tökéletesítéséhez. Gramme gyűrűs armatúrája és Siemens kettős T-armatúrája nagyban növelte a gépek hatásfokát és teljesítményét, lehetővé téve az ipari méretű alkalmazásukat.

Az egyenáramú generátorok felépítése: A belső mechanizmusok

Az egyenáramú generátorok szerkezete alapvetően két fő részből áll: az állórészből (sztátor) és a forgórészből (rotor vagy armatúra). Ezek az alkatrészek szoros együttműködésben biztosítják a mechanikai energia elektromos energiává való átalakítását.

Az állórész: A mágneses mező otthona

Az állórész a generátor mozdulatlan része, amely a gerjesztő tekercseket és a mágneses kör vasmagját tartalmazza. Fő feladata egy erős, stabil mágneses mező létrehozása, amelyben a forgórész tekercsei mozoghatnak.

Az állórész egy öntöttvas vagy acélházból áll, amelyhez a pólusok vannak rögzítve. Ezek a pólusok általában tekercsekkel vannak ellátva, amelyeken keresztül áramot vezetve elektromágneseket hozunk létre. A tekercseket nevezzük gerjesztő tekercseknek, az rajtuk átfolyó áramot pedig gerjesztő áramnak.

A pólusok száma általában páros (pl. kétpólusú, négypólusú), és felváltva hoznak létre északi és déli mágneses pólusokat. A mágneses mező erőssége és eloszlása kritikus a generátor teljesítménye szempontjából, és a gerjesztő áram szabályozásával befolyásolható.

A forgórész (armatúra): Az energiaátalakítás szíve

A forgórész az egyenáramú generátor mozgó része, amely az armatúra tekercseket, a kommutátort és a tengelyt foglalja magában. Ez az a rész, ahol a mechanikai energiából elektromos energia keletkezik.

Az armatúra egy laminált vasmagból áll, amelynek hornyaiban helyezkednek el a rézvezetékekből készült tekercsek. Ezek a tekercsek sorosan vagy párhuzamosan vannak összekötve, és a generátor típusától függően különböző bekötési módokat alkalmaznak.

Az armatúra tekercsek végződései a kommutátorhoz csatlakoznak. A kommutátor egy réz szegmensekből álló henger, amely a tengelyre van szerelve, és elektromosan elszigetelt lamellákból áll. Minden lamella az armatúra tekercsek egy-egy végéhez kapcsolódik, és a forgás során biztosítja a kapcsolatot a külső áramkörrel a kefék segítségével.

A kefék és a kommutátor: Az egyenirányítás kulcsai

A kefék szén-grafit anyagból készülnek, és a kommutátor felületén csúsznak. Feladatuk, hogy a forgó armatúra tekercsekben indukált feszültséget kivezessék a generátorból, és a külső fogyasztóhoz juttassák.

A kommutátor működése kritikus az egyenáramú generátorban. Mivel az armatúra tekercsekben a mágneses mezőben való forgás során váltakozó feszültség indukálódik, a kommutátor feladata, hogy ezt a váltakozó feszültséget mechanikusan egyenirányítsa. A forgás során a kefék mindig azokat a kommutátor lamellákat érintik, amelyek alatt a tekercsekben a feszültség iránya azonos, így a kivezetéseken mindig azonos polaritású, pulzáló egyenfeszültség jelenik meg.

A kefék anyaga, nyomása és a kommutátor felületi állapota jelentősen befolyásolja a generátor élettartamát, hatásfokát és a szikrázás mértékét. A megfelelő karbantartás elengedhetetlen a megbízható működéshez.

A működés alapelvei: Hogyan keletkezik az egyenáram?

Az egyenáramú generátor működése az elektromágneses indukció elvén alapul, amelyet Faraday törvénye ír le. Ez kimondja, hogy egy mágneses térben mozgó vezetőben feszültség indukálódik, amelynek nagysága arányos a mágneses fluxus változási sebességével.

Az indukált feszültség keletkezése

Amikor a generátor forgórészét egy külső erő (pl. gőzturbina, belső égésű motor) forgatni kezdi a sztátor által létrehozott mágneses mezőben, az armatúra tekercseinek vezetői metszik a mágneses erővonalakat. Ez a mozgás feszültséget indukál a tekercsekben.

Az indukált feszültség iránya a jobbkéz szabály (generátor szabály) segítségével határozható meg. Ha a jobb kéz hüvelykujja a mozgás irányába, mutatóujja a mágneses fluxus irányába mutat, akkor a középső ujj a feszültség irányát jelöli ki a vezetőben.

Mivel az armatúra tekercsei folyamatosan forognak a mágneses mezőben, az indukált feszültség iránya ciklikusan változik. Egy adott tekercsben a feszültség iránya 180 fokonként megfordul, így alapvetően váltakozó feszültség keletkezik.

A kommutátor szerepe az egyenirányításban

Itt jön képbe a kommutátor. A kommutátor és a kefék rendszere mechanikus egyenirányítóként működik. Ahogy az armatúra forog, a kefék mindig azokat a kommutátor lamellákat érintik, amelyek az adott pillanatban a pozitív, illetve negatív pólushoz tartozó tekercsvégeket vezetik ki.

Ezáltal a külső áramkörben, a kefék között mindig azonos polaritású feszültség mérhető. Bár ez a feszültség még mindig pulzáló (nem teljesen sima egyenfeszültség), egyenáramú jelleggel bír, és felhasználható egyenáramú fogyasztók táplálására.

Minél több lamellából áll a kommutátor és minél több tekercselési szegmens van az armatúrában, annál simább, kevésbé pulzáló lesz a kimeneti egyenfeszültség. Ez a kialakítás biztosítja, hogy a generátor kimenetén ne váltakozó, hanem egyenáram álljon rendelkezésre.

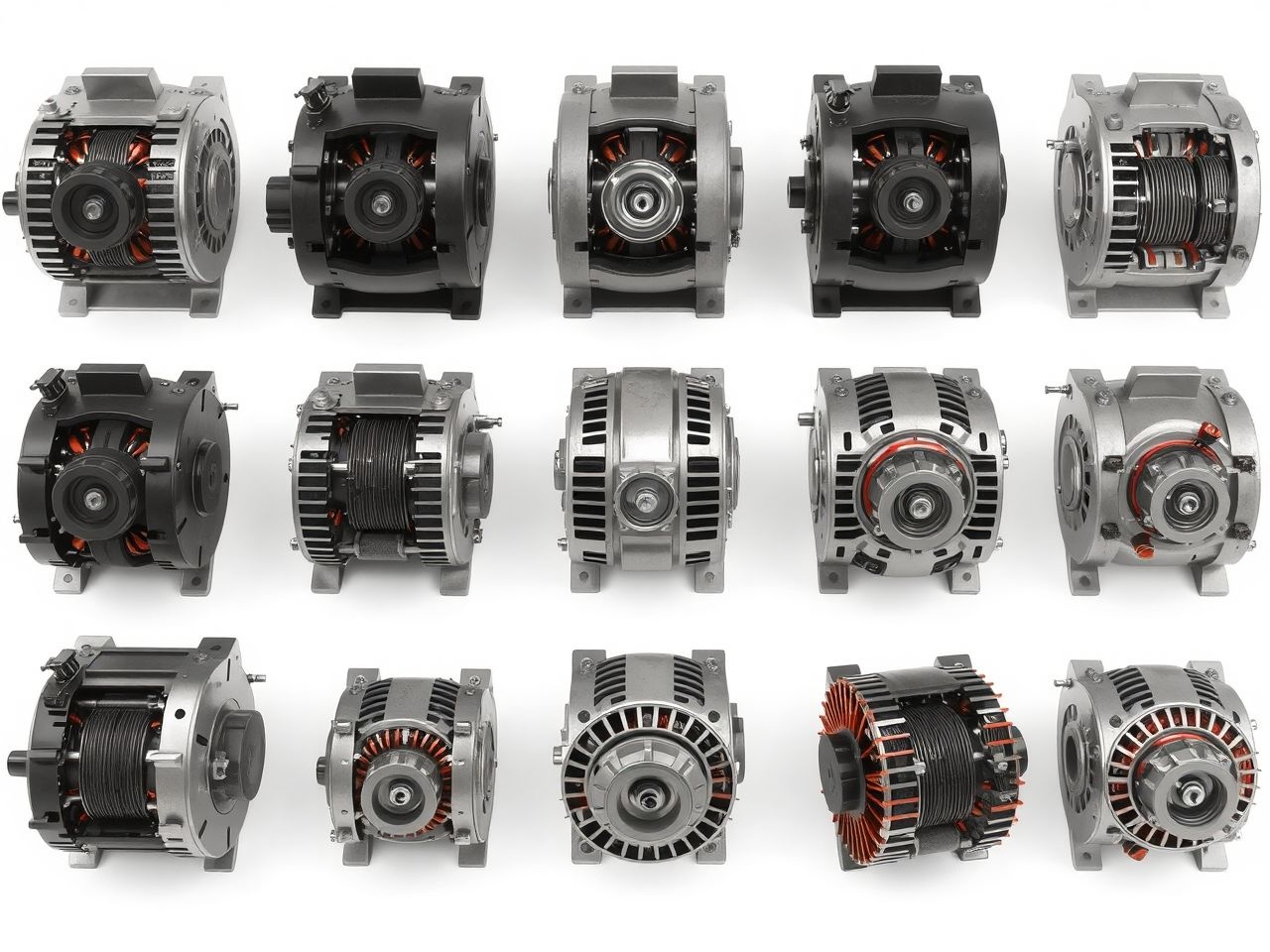

Az egyenáramú generátorok típusai a gerjesztés módja szerint

Az egyenáramú generátorokat többféleképpen osztályozhatjuk, de az egyik legfontosabb szempont a gerjesztés módja, azaz, hogy hogyan hozzuk létre a mágneses mezőt az állórészben. Ezen alapulva két fő kategóriát különböztetünk meg: a külső gerjesztésű és az öngerjesztésű generátorokat.

Külső gerjesztésű generátorok

A külső gerjesztésű generátorok esetében a gerjesztő tekercseket egy független, külső egyenáramú áramforrás táplálja. Ez az áramforrás lehet egy akkumulátor, egy különálló egyenirányító vagy egy kisebb egyenáramú generátor (exciter).

Ennek a típusnak az előnye, hogy a gerjesztő áram függetlenül szabályozható a generátor kimeneti feszültségétől. Ez lehetővé teszi a precíz feszültségszabályozást, ami bizonyos alkalmazásokban kritikus fontosságú.

Hátránya viszont a plusz áramforrás szükségessége, ami növeli a rendszer bonyolultságát és költségeit. Emiatt elsősorban olyan helyeken alkalmazzák, ahol a stabil és pontos feszültségszabályozás prioritást élvez, például laboratóriumi tápegységeknél vagy speciális ipari folyamatoknál.

Öngerjesztésű generátorok

Az öngerjesztésű generátorok esetében a gerjesztő tekercseket maga a generátor által termelt áram táplálja. Ez egyszerűsíti a rendszert, mivel nincs szükség külön külső áramforrásra a gerjesztéshez. Az öngerjesztés a vasmagban maradó remánens mágnesesség segítségével indul be, amely egy kezdeti, kis feszültséget indukál, ami aztán felerősíti a gerjesztést.

Az öngerjesztésű generátoroknak három fő típusa van, attól függően, hogyan csatlakoznak a gerjesztő tekercsek az armatúrához:

1. Soros gerjesztésű generátorok

A soros gerjesztésű generátorok esetében a gerjesztő tekercsek sorosan vannak kapcsolva az armatúrával és a terheléssel. Ez azt jelenti, hogy a teljes terhelési áram átfolyik a gerjesztő tekercseken.

Jellemzőjük, hogy terhelés nélkül szinte semmilyen feszültséget nem szolgáltatnak. Ahogy a terhelési áram nő, úgy nő a gerjesztő áram, és ezzel együtt az indukált feszültség is. Ez a fajta generátor nagy indítónyomatékot igényel, és a kimeneti feszültsége erősen függ a terheléstől.

A soros gerjesztésű generátorok instabil feszültségszabályozásuk miatt ritkán használatosak általános célú áramfejlesztésre. Jelentőségük inkább a speciális alkalmazásokban rejlik, például hegesztőgépekben, ahol a nagy áram mellett a feszültség esése előnyös lehet.

2. Párhuzamos (sönt) gerjesztésű generátorok

A párhuzamos (sönt) gerjesztésű generátorok esetében a gerjesztő tekercsek párhuzamosan vannak kapcsolva az armatúrával és a terheléssel. Ez azt jelenti, hogy a gerjesztő áram csak egy kis része a teljes áramnak, és viszonylag állandó marad a terhelés változásával.

Ennek a típusnak a kimeneti feszültsége viszonylag stabil, és kevésbé érzékeny a terhelés változásaira, mint a soros generátoroké. A feszültség enyhe csökkenést mutat a terhelés növekedésével, de ez egy feszültségszabályozóval könnyen korrigálható.

A sönt generátorok széles körben alkalmazhatók, például akkumulátor töltésére, világítási rendszerekben és kis teljesítményű ipari meghajtásokban, ahol állandó feszültségre van szükség.

3. Vegyes (kompaund) gerjesztésű generátorok

A vegyes (kompaund) gerjesztésű generátorok a soros és a párhuzamos gerjesztés előnyeit ötvözik. Két gerjesztő tekercsük van: egy soros tekercs (vékony, kevés menetszámú, nagy áramú) és egy párhuzamos (sönt) tekercs (vastag, sok menetszámú, kis áramú).

A soros tekercs a terhelési árammal arányosan növeli a gerjesztést, kompenzálva a sönt tekercs feszültségesését. Ezáltal a kompaund generátorok képesek nagyon stabil kimeneti feszültséget biztosítani széles terhelési tartományban.

A kompaund generátoroknak két alaptípusa van:

• Rövid sönt kompaund generátor: A sönt tekercs az armatúrával párhuzamosan, a soros tekercs után kapcsolódik a terheléshez.
• Hosszú sönt kompaund generátor: A sönt tekercs az armatúrával és a soros tekercsel párhuzamosan, a soros tekercs előtt kapcsolódik a terheléshez.

Ezek a generátorok ideálisak olyan alkalmazásokhoz, ahol a terhelés jelentősen ingadozik, de a stabil feszültség elengedhetetlen, például ipari motorok táplálására vagy nagy teljesítményű áramfejlesztőként.

Az egyenáramú generátorok jellemzői és teljesítményparaméterei

Az egyenáramú generátorok teljesítményét és működését számos paraméter jellemzi, amelyek ismerete elengedhetetlen a megfelelő kiválasztáshoz és üzemeltetéshez. Ezek a jellemzők segítenek megérteni a gépek viselkedését különböző terhelési körülmények között.

Névleges adatok: Feszültség, áram, teljesítmény

Minden generátor rendelkezik névleges adatokkal, amelyek a biztonságos és hatékony üzemeltetés határait adják meg. Ezek közé tartozik a névleges feszültség (V), a névleges áram (A) és a névleges teljesítmény (W vagy kW).

A névleges feszültség az a feszültség, amelyet a generátor a névleges fordulatszámon és terhelésen szolgáltat. A névleges áram az a maximális áram, amelyet a generátor folyamatosan képes leadni a névleges feszültségen. A névleges teljesítmény pedig a feszültség és az áram szorzata, amely a generátor hasznos elektromos teljesítményét jelöli.

Hatásfok: Az energiaátalakítás hatékonysága

A hatásfok (η) azt mutatja meg, hogy a generátorba bevezetett mechanikai teljesítmény mekkora hányada alakul át hasznos elektromos teljesítménnyé. Az ideális hatásfok 100% lenne, de a valóságban különböző veszteségek (rézveszteségek, vasveszteségek, súrlódási veszteségek) miatt ez mindig alacsonyabb.

Az egyenáramú generátorok hatásfoka általában 80-90% között mozog, a gép méretétől és típusától függően. A magas hatásfok kulcsfontosságú az üzemeltetési költségek csökkentése és az energiahatékonyság szempontjából.

Feszültségszabályozás: A stabil kimenet biztosítása

A feszültségszabályozás képessége rendkívül fontos, különösen változó terhelés esetén. A generátor kimeneti feszültsége hajlamos változni a terhelés változásával, valamint a fordulatszám és a hőmérséklet ingadozásával.

A korszerű generátorok feszültségszabályozó rendszerekkel vannak ellátva, amelyek automatikusan módosítják a gerjesztő áramot, hogy a kimeneti feszültség a kívánt szinten maradjon. Ez lehet egy egyszerű ellenállásos szabályozás, vagy komplexebb elektronikus szabályozó egység.

Armatúra reakció: A mágneses tér torzulása

Az armatúra reakció egy jelenség, amely akkor lép fel, amikor az armatúra tekercsekben folyó áram saját mágneses mezőt hoz létre. Ez a mágneses mező kölcsönhatásba lép az állórész fő mágneses mezőjével, és torzítja azt.

Az armatúra reakció következménye a kimeneti feszültség csökkenése és a kefék alatti szikrázás fokozódása. Ennek kompenzálására speciális tekercseket (kompenzáló tekercsek, segédpólus tekercsek) alkalmaznak az állórészben, amelyek ellentétes irányú mágneses mezőt hoznak létre, semlegesítve az armatúra reakció hatását.

Kefeszikrázás: Okai és megelőzése

A kefeszikrázás az egyenáramú generátorok egyik gyakori problémája, amely a kefék és a kommutátor közötti rossz érintkezés, az armatúra reakció vagy a nem megfelelő kefenyomás miatt léphet fel. A szikrázás károsítja a kommutátor felületét és a keféket, csökkenti a gép élettartamát és növeli a karbantartási igényt.

A szikrázás megelőzésére a már említett kompenzáló tekercseken kívül a megfelelő kefék kiválasztása, a kommutátor rendszeres tisztítása és karbantartása, valamint a kefék optimális nyomásának beállítása szolgál. A megfelelő kefeanyag kiválasztása is kulcsfontosságú, amelynek alacsony súrlódású, jó vezetőképességű és kopásálló tulajdonságokkal kell rendelkeznie.

Az egyenáramú generátorok előnyei és hátrányai

Mint minden technológiai megoldásnak, az egyenáramú generátoroknak is megvannak a maguk előnyei és hátrányai, amelyek befolyásolják alkalmazási területeiket és népszerűségüket a modern iparban.

Előnyök: Miért érdemes DC generátort választani?

Az egyenáramú generátorok számos olyan előnnyel rendelkeznek, amelyek miatt bizonyos speciális alkalmazásokban továbbra is preferáltak:

• Kiváló feszültségszabályozás: A gerjesztő áram egyszerű szabályozásával pontosan beállítható a kimeneti feszültség, ami kritikus a precíziós ipari folyamatokban.
• Nagy indítónyomaték: Bár ez inkább az egyenáramú motorokra jellemző, a generátorok is képesek nagy áramot szolgáltatni alacsony fordulatszámon, ami előnyös lehet bizonyos terhelések indításakor.
• Rugalmas üzemmód: Egyes DC gépek képesek generátoros és motoros üzemmódban is működni, ami sokoldalúvá teszi őket.
• Egyszerű párhuzamos kapcsolás: Könnyebben kapcsolhatók párhuzamosan egymással, mint az AC generátorok, ami a terheléselosztás szempontjából előnyös lehet.
• Direkt egyenáram: Nincs szükség külső egyenirányítóra, ami egyszerűsíti a rendszert, ha a fogyasztó is egyenáramú.

Ezek az előnyök teszik az egyenáramú generátorokat ideálissá olyan szituációkban, ahol a szabályozhatóság, a megbízható egyenáramú táplálás és a robusztus működés elengedhetetlen.

Hátrányok: A DC generátorok korlátai

Az előnyök mellett az egyenáramú generátoroknak vannak hátrányai is, amelyek korlátozzák széles körű elterjedésüket a modern energiatermelésben:

• Kommutátor és kefék: A legfőbb hátrány a kommutátor és a kefék megléte. Ezek mechanikusan kopó alkatrészek, amelyek rendszeres karbantartást igényelnek, és korlátozzák a gép élettartamát.
• Szikrázás: A kefék és a kommutátor közötti szikrázás nemcsak kopást okoz, hanem rádiófrekvenciás zavarokat is generálhat, és robbanásveszélyes környezetben problémát jelenthet.
• Bonyolultabb szerkezet: Az AC generátorokhoz képest a kommutátor miatt bonyolultabb a szerkezetük, ami növeli a gyártási költségeket.
• Kisebb fordulatszám: A kommutátor korlátozza az elérhető maximális fordulatszámot, ami befolyásolhatja a teljesítményt.
• Alacsonyabb hatásfok: A súrlódási veszteségek és a kefék ellenállása miatt a hatásfokuk általában valamivel alacsonyabb, mint a hasonló teljesítményű AC generátoroké.

Ezek a hátrányok vezettek ahhoz, hogy az AC generátorok váltak a domináns energiatermelővé a nagy teljesítményű rendszerekben, ahol az egyenirányítás elektronikus eszközökkel (diódák, tirisztorok) történik.

Ipari felhasználás és alkalmazási területek: Hol találkozhatunk DC generátorokkal?

Bár a nagy hálózati erőművek váltakozó áramú generátorokat használnak, az egyenáramú generátorok számos speciális ipari és mobil alkalmazásban továbbra is kulcsszerepet töltenek be. Történelmük során sok területen voltak elengedhetetlenek, és ma is vannak olyan szegmensek, ahol a tulajdonságaik miatt verhetetlenek.

Hajók és tengeralattjárók: Az önálló energiaellátás

A hajókon és tengeralattjárókon az egyenáramú generátorok gyakran szolgáltatnak energiát a fedélzeti rendszereknek, például a világításnak, a navigációs berendezéseknek és a segédhajtásoknak. A precíz feszültségszabályozás és a robosztus kialakítás kiemelten fontos a tengeri környezetben.

Régebbi dízel-elektromos meghajtású hajókon az egyenáramú generátorok közvetlenül táplálták az egyenáramú hajtómotorokat, lehetővé téve a finom sebességszabályozást. A modern hajókon is gyakran találkozhatunk DC buszos rendszerekkel, ahol a generátorok egyenirányítók segítségével táplálják a rendszert.

Autóipar: A dinamó korszaka

Az autóipar korai szakaszában a belső égésű motorral hajtott dinamók (egyenáramú generátorok) voltak felelősek az akkumulátor töltéséért és a jármű elektromos rendszereinek táplálásáért. Bár mára szinte teljesen felváltották őket a váltakozó áramú generátorok (generátor + egyenirányító híd), a dinamók évtizedekig a gépjárművek elengedhetetlen részét képezték.

A dinamók egyszerű felépítésük és megbízhatóságuk miatt voltak népszerűek, de a modern járművek nagyobb energiaigénye és a magasabb fordulatszámok miatt az alternátorok (AC generátorok) kerültek előtérbe.

Hegesztőgépek: Speciális áramforrások

Az ívhegesztéshez speciális áramforrásra van szükség, amely nagy áramot és stabil ívet biztosít. A soros gerjesztésű egyenáramú generátorok kiválóan alkalmasak erre a célra, mivel a terhelés növekedésével a feszültségük esik, ami segíti az ív stabilitását.

Bár ma már inverteres hegesztőgépek dominálnak, a hagyományos, motoros meghajtású DC hegesztőgenerátorok továbbra is használatban vannak, különösen olyan helyeken, ahol nincs elérhető hálózati áram, vagy ahol a robusztus, megbízható működés a legfontosabb.

Galvanizáló üzemek és elektrolízis: Tiszta egyenáram

A galvanizálás (elektrolitikus fémbevonatolás) és az elektrolízis (vegyi anyagok szétválasztása elektromos árammal) folyamataihoz stabil, nagy áramú egyenáramforrásra van szükség. Az egyenáramú generátorok ideálisak erre a célra, mivel közvetlenül szolgáltatnak egyenáramot, anélkül, hogy bonyolult egyenirányító rendszerekre lenne szükség.

Ezekben az alkalmazásokban a generátorok precíz feszültség- és áramszabályozása kulcsfontosságú a folyamat minőségének és hatékonyságának biztosításához. A kompaund generátorok különösen alkalmasak lehetnek erre a feladatra.

Egyenáramú motorok táplálása: Szabályozott hajtások

Az egyenáramú motorok kiváló sebességszabályozási képességeik miatt számos ipari alkalmazásban elengedhetetlenek voltak. Az ilyen motorok táplálásához stabil egyenáramú forrásra van szükség, amelyet gyakran egyenáramú generátorok biztosítottak.

Például hengerművekben, papírgyártó gépekben, emelőgépekben és más nehézipari berendezésekben, ahol a sebesség pontos szabályozása kritikus, a Ward-Leonard rendszer, amely egy DC generátorból és egy DC motorból áll, hosszú ideig standard megoldás volt. Bár a modern teljesítményelektronika lehetővé tette az AC motorok szélesebb körű alkalmazását, a DC hajtások bizonyos szegmensekben megőrizték relevanciájukat.

Kisteljesítményű áramfejlesztők és mobil alkalmazások

Kisebb méretű, hordozható áramfejlesztőkben, ahol a direkt egyenáramú kimenet előnyös (pl. akkumulátor töltés, kisfeszültségű LED világítás), továbbra is használnak egyenáramú generátorokat. Ezek a generátorok egyszerűbbek lehetnek, mint az AC generátorok és a hozzájuk tartozó egyenirányítók.

Megújuló energiaforrások: Szélturbinák és vízturbinák

Bár a legtöbb modern szélturbina váltakozó áramú generátort használ, és az áramot egyenirányítják, majd inverterrel alakítják vissza hálózati frekvenciájú AC-vé, léteznek olyan rendszerek, különösen kisebb méretű, off-grid alkalmazásokban, ahol közvetlen egyenáramú generátorokat alkalmaznak. Ezek az egyenáramot közvetlenül egy akkumulátorbankba táplálják.

A hidrogéntermelésre specializált vízturbinák is gyakran használnak egyenáramú generátorokat az elektrolízishez szükséges stabil egyenáram előállítására.

Karbantartás és hibaelhárítás: Az egyenáramú generátorok élettartamának meghosszabbítása

Az egyenáramú generátorok robusztus gépek, de a hosszú és megbízható működés érdekében rendszeres karbantartásra van szükségük. Különösen a kommutátor és a kefék azok az alkatrészek, amelyekre kiemelt figyelmet kell fordítani.

Rendszeres ellenőrzések és tisztítás

A generátorokat rendszeresen vizuálisan ellenőrizni kell. Figyelni kell a szokatlan zajokra, rezgésekre, szagokra és a túlmelegedés jeleire. A port és szennyeződést rendszeresen el kell távolítani a gép felületéről és belsejéből, különösen a szellőzőnyílásokból, hogy a megfelelő hűtés biztosítva legyen.

A kommutátor felületének tisztán és simán tartása alapvető fontosságú. A szennyeződések, olajlerakódások vagy szénpor felhalmozódása növelheti a szikrázást és a kopást. Speciális, nem karcoló tisztítószerekkel és ronggyal végezhető a tisztítás.

Kefék ellenőrzése és cseréje

A kefék az egyenáramú generátorok leginkább kopó alkatrészei. Rendszeresen ellenőrizni kell a hosszukat és a nyomásukat. Ha a kefék elkopnak egy bizonyos határ alá, cserélni kell őket. A nem megfelelő kefenyomás (túl laza vagy túl erős) szikrázást és rendellenes kopást okozhat.

Fontos, hogy azonos típusú és minőségű kefékre cseréljük a régieket, mivel a különböző anyagok eltérő kopási jellemzőkkel rendelkeznek és befolyásolhatják a kommutátor felületét. A kefetartók tisztaságát és a kefék szabad mozgását is biztosítani kell.

Kommutátor karbantartás és felújítás

A kommutátor felületén idővel barázdák, kopások vagy elszíneződések jelenhetnek meg a kefék súrlódása és a szikrázás miatt. A kommutátor felületét rendszeresen ellenőrizni kell, és szükség esetén esztergálással vagy csiszolással fel kell újítani. Ez a folyamat eltávolítja a sérült réteget és visszaállítja a sima, egyenletes felületet, ami csökkenti a szikrázást és meghosszabbítja a kefék élettartamát.

A kommutátor lamellái közötti szigetelőanyagot (mika) is ellenőrizni kell. Ha ez a szigetelés kiáll a réz lamellák síkjából (ún. “kiálló mika”), akkor azt meg kell marni, hogy a kefék megfelelően érintkezzenek a réz felülettel.

Csapágyak kenése és ellenőrzése

A generátor forgó részei csapágyakon nyugszanak, amelyek biztosítják a súrlódásmentes forgást. A csapágyakat rendszeresen kenni kell a gyártó előírásainak megfelelően. A kopott vagy rosszul kenett csapágyak zajt, rezgést és túlmelegedést okozhatnak, ami súlyosabb károkhoz vezethet.

Szigetelési ellenállás mérése

Időnként érdemes ellenőrizni a tekercsek szigetelési ellenállását egy megohmméterrel. Az alacsony szigetelési ellenállás nedvességre, szennyeződésre vagy a szigetelés öregedésére utalhat, ami rövidzárlathoz vezethet. A megfelelő szigetelés kulcsfontosságú a biztonságos és megbízható működéshez.

Gyakori hibák és azok okai

Néhány gyakori hiba és lehetséges oka:

• Túlzott szikrázás a kefék alatt: Kopott kefék, rossz kefenyomás, szennyezett vagy sérült kommutátor, armatúra reakció, túlterhelés.
• Túlmelegedés: Túlterhelés, rossz szellőzés, eldugult hűtőnyílások, kopott csapágyak, rövidzárlat a tekercsekben.
• Nincs feszültség a kimeneten: Nincs gerjesztés (pl. szakadt gerjesztő tekercs), elveszett remánens mágnesesség, szakadás az armatúra tekercsben, rossz kefék.
• Alacsony kimeneti feszültség: Gyenge gerjesztés, alacsony fordulatszám, túlterhelés.

A rendszeres karbantartás és a hibák időben történő felismerése és elhárítása jelentősen meghosszabbíthatja az egyenáramú generátorok élettartamát és biztosíthatja a megbízható működést.

A jövő kilátásai és alternatívák: Mi vár az egyenáramú generátorokra?

Az egyenáramú generátorok a 19. és 20. században az elektromos energiaellátás gerincét képezték, de a 20. század közepétől a váltakozó áramú rendszerek és generátorok vették át a vezető szerepet. Ennek oka a váltakozó áram könnyebb transzformálhatósága és a kefék nélküli, robusztusabb AC gépek megjelenése volt.

AC generátorok és elektronikus egyenirányítás térnyerése

Napjainkban a legtöbb energiatermelő erőmű váltakozó áramú szinkron generátorokat alkalmaz. Ezek a generátorok kefék és kommutátor nélkül működnek (vagy csak a gerjesztéshez használnak keféket), így kevesebb karbantartást igényelnek, és nagyobb fordulatszámon, nagyobb teljesítménnyel üzemelhetnek.

Amikor egyenáramra van szükség, az AC generátorok által termelt váltakozó áramot teljesítményelektronikai eszközökkel (diódákkal, tirisztorokkal, IGBT-kkel) egyenirányítják. Ez a megoldás rendkívül hatékony és rugalmas, és lehetővé teszi a pontos feszültség- és áramszabályozást anélkül, hogy a mechanikus kommutátor hátrányaival kellene számolni.

A DC generátorok megmaradt niche területei

Ennek ellenére az egyenáramú generátorok nem tűntek el teljesen. Ahogy korábban is említettük, továbbra is kulcsszerepet játszanak bizonyos speciális alkalmazásokban:

• Hegesztőgépek: A speciális ívkarakterisztika miatt.
• Galvanizálás és elektrolízis: A direkt, nagy áramú egyenáramforrás igénye miatt.
• Régebbi ipari hajtások: Ahol a meglévő DC motoros rendszerekhez továbbra is DC generátorokat használnak pótalkatrészként vagy felújítási célból.
• Oktatás és kutatás: A villamos gépek alapelveinek demonstrálására.
• Kisebb, off-grid rendszerek: Ahol az egyszerűség és a direkt akkumulátortöltés a fő szempont.

Ezeken a területeken a DC generátorok egyszerűsége, robosztussága és a direkt egyenáram szolgáltatásának képessége továbbra is versenyképes előnyt biztosít.

Brushless DC (BLDC) technológia: A jövő egyenárama

A “brushless DC” (kefe nélküli egyenáramú) motorok és generátorok megjelenése egyfajta evolúciót jelent. Ezek a gépek valójában váltakozó áramú, szinkron gépek, amelyeket elektronikus kommutátorral (inverterrel) vezérelnek, így a külső áramkör felől nézve egyenáramú gépként viselkednek, de belsőleg AC elven működnek, és nincsenek kopó kefék.

Bár ezek nem “klasszikus” egyenáramú generátorok, a BLDC technológia mutatja, hogy az egyenáramú energiaellátás és hajtástechnika iránti igény nem csökkent, csak a megvalósítás módja változott. A jövő valószínűleg a nagy hatásfokú, karbantartásmentes, elektronikus vezérlésű rendszerek felé mutat, amelyek mind az AC, mind a DC energiaellátás előnyeit kihasználják.

Az egyenáramú generátorok tehát a villamos gépek történelmének fontos fejezetét képezik, és bár a főszerepben már nem ők állnak, bizonyos területeken továbbra is nélkülözhetetlenek. Megértésük alapvető fontosságú a villamosmérnöki tudomány és a modern energiatechnológia átfogó ismeretéhez.
