A gépészet világában számos olyan alapvető alkatrész létezik, amelyek nélkülözhetetlenek a mozgás, az erőátvitel és az energiaátalakítás folyamataiban. Ezek közül az egyik legfontosabb és legelterjedtebb a dugattyú. Ez a látszólag egyszerű mechanikai elem kulcsszerepet játszik a modern ipar szinte minden területén, a járművektől kezdve az energiatermelésen át a gyártástechnológiáig. A dugattyú nem csupán egy mozgó alkatrész; egy komplex rendszer része, amely precíz tervezést, anyagválasztást és gyártástechnológiát igényel a megbízható és hatékony működéshez.
A dugattyú alapvető funkciója a nyomás alatti folyadék vagy gáz energiájának mechanikai mozgássá alakítása, vagy fordítva, a mechanikai mozgás felhasználása nyomás létrehozására. Ez az energiaátalakítási képesség teszi lehetővé, hogy a dugattyúk a legkülönfélébb gépek szívét képezzék. Gondoljunk csak a belső égésű motorokra, ahol a robbanás ereje hajtja meg a dugattyúkat, vagy a hidraulikus rendszerekre, amelyek hatalmas erőket képesek kifejteni folyadéknyomás segítségével. A dugattyúk megértése elengedhetetlen a gépészeti rendszerek tervezéséhez, üzemeltetéséhez és karbantartásához.
A dugattyú működésének alapelvei
A dugattyú működési elve viszonylag egyszerű, mégis rendkívül hatékony. Lényegében egy hengerben mozgó, szorosan illeszkedő tárcsáról vagy blokkról van szó, amely a nyomáskülönbség hatására elmozdul. Amikor az egyik oldalon megnő a nyomás, a dugattyú elmozdul a kisebb nyomású terület felé, így mechanikai munkát végez. Ez a mozgás lehet lineáris (oda-vissza mozgás) vagy ritkábban, de léteznek forgó dugattyúk is, mint például a Wankel-motorban.
A leggyakoribb alkalmazásban, a belső égésű motorokban, a dugattyú a hengerben fel-le mozog. A lefelé irányuló mozgás során szívja be az üzemanyag-levegő keveréket, majd felfelé mozogva összenyomja azt. A gyújtógyertya szikrája begyújtja a keveréket, ami hirtelen nyomásnövekedést okoz. Ez a nyomás a dugattyút lefelé tolja, mechanikai energiát generálva. A dugattyú a hajtórúdon keresztül kapcsolódik a főtengelyhez, amely a lineáris mozgást forgó mozgássá alakítja át, ezzel hajtva a járművet vagy más gépet.
A hidraulikus és pneumatikus rendszerekben a dugattyúk hasonló elven működnek, de itt a nyomást külső forrás (szivattyú vagy kompresszor) biztosítja, nem pedig belső égés. A folyadék (olaj) vagy gáz (levegő) nyomása hat a dugattyú felületére, ami erőt generál. Ez az erő képes súlyokat emelni, gépeket mozgatni vagy precíziós műveleteket végezni. A dugattyú mérete és a nyomás határozza meg a kifejtett erőt, míg az elmozdulás a térfogatváltozással arányos.
A dugattyú felépítése és kulcsfontosságú alkatrészei
Bár a dugattyú különböző alkalmazásokban eltérő formát és méretet ölthet, alapvető felépítése és kulcsfontosságú alkatrészei közösek. A leggyakoribb, belső égésű motorokban használt dugattyú felépítését vesszük alapul a részletesebb leíráshoz, mivel ez a legösszetettebb és leginkább ismert változat.
Dugattyútest és koronája
A dugattyútest a dugattyú fő része, amely a hengerben mozog. Felül található a dugattyúkorona, amely közvetlenül érintkezik az égéstérrel és az égési folyamat során fellépő magas hőmérséklettel és nyomással. A korona kialakítása kritikus fontosságú: befolyásolja az égés hatékonyságát, a hőelvezetést és a kopásállóságot. Egyes dugattyúkoronák speciális formával rendelkeznek az örvénylés optimalizálása vagy a kompressziós arány finomhangolása érdekében.
A dugattyú koronafelületének ellenállnia kell a rendkívül magas hőmérsékleteknek (akár 2000-2500 °C az égés pillanatában) és a jelentős mechanikai terhelésnek. Ezen a felületen gyakran speciális bevonatokat alkalmaznak a hőállóság növelése és a kokszképződés csökkentése érdekében. A dugattyútest alsó része, az úgynevezett dugattyúszoknya, vezeti a dugattyút a hengerben, minimalizálva az oldalirányú mozgást és a súrlódást. A szoknya kialakítása kulcsfontosságú a dugattyú stabilitása és a hengerfal kopásának megelőzése szempontjából.
Dugattyúgyűrűk
A dugattyúgyűrűk a dugattyú egyik legfontosabb alkatrészei, amelyek alapvetően két fő funkciót látnak el: a gáztömítést és az olajszabályozást. Ezek a gyűrűk a dugattyú kerületén körbefutó hornyokban helyezkednek el, és enyhe feszítéssel illeszkednek a hengerfalhoz. Általában három gyűrűt használnak egy dugattyún: két kompressziós gyűrűt felül és egy olajlehúzó gyűrűt alul.
- Kompressziós gyűrűk: Ezek biztosítják az égéstér tömítettségét, megakadályozva a forró égéstermékek szivárgását a forgattyúházba. A felső gyűrű viseli a legintenzívebb hő- és nyomásterhelést. Anyaguk jellemzően öntöttvas, gyakran króm bevonattal vagy molibdénnel ötvözve a kopásállóság növelése érdekében.
- Olajlehúzó gyűrű: Feladata, hogy lehúzza a felesleges kenőolajat a hengerfalról a dugattyú lefelé mozgása során, visszajuttatva azt az olajteknőbe. Ez megakadályozza az olaj égését az égéstérben, ami füstképződést és kokszlerakódást eredményezne. Az olajlehúzó gyűrű általában három részből áll: két vékony acélgyűrűből és egy expander rugóból, amely a gyűrűket a hengerfalhoz feszíti.
A dugattyúgyűrűk megfelelő működése kritikus a motor hatékonysága, teljesítménye és élettartama szempontjából. A kopott vagy beragadt gyűrűk kompresszióvesztéshez, olajfogyasztáshoz és fokozott károsanyag-kibocsátáshoz vezethetnek.
Dugattyúcsapszeg
A dugattyúcsapszeg (más néven csapszeg vagy gudgeon pin) egy erős, üreges acélcső, amely a dugattyút a hajtórúddal köti össze. Lehetővé teszi a hajtórúd elfordulását a dugattyúhoz képest, miközben a dugattyú fel-le mozog. A csapszeg a dugattyúban lévő csapszegfuratokban, valamint a hajtórúd kisfejében illeszkedik. A csapszeg rögzítése többféleképpen történhet: úszó (teljesen szabadon mozog a dugattyúban és a hajtórúdban, rögzítőgyűrűkkel van biztosítva), félig úszó (a hajtórúdhoz van rögzítve, a dugattyúban szabadon mozog) vagy fix (mindkét alkatrészhez rögzített) kivitelben.
A dugattyúcsapszeg rendkívül nagy terhelésnek van kitéve, mivel az égési nyomásból származó erőt közvetíti a hajtórúd felé. Anyaga általában edzett acél, amely nagy szilárdsággal és kopásállósággal rendelkezik. A precíz illesztés és a megfelelő kenés elengedhetetlen a hosszú élettartamhoz és a megbízható működéshez.
Hajtórúd
Bár a hajtórúd nem a dugattyú része, elválaszthatatlanul kapcsolódik hozzá, és kulcsszerepet játszik a dugattyú mozgásának átalakításában. A hajtórúd összeköti a dugattyút a főtengellyel. Fő feladata, hogy a dugattyú lineáris, fel-le irányú mozgását a főtengely forgó mozgásává alakítsa át. Két végén található egy-egy csapágyazott furat: a kisebbik, a kisfej a dugattyúcsapszeghez, a nagyobbik, a nagyfej pedig a főtengely forgattyújához kapcsolódik.
A hajtórúd anyaga általában kovácsolt acél vagy ritkábban alumíniumötvözet. Rendkívül nagy húzó- és nyomóerőknek van kitéve, ezért nagyon erősnek és merevnek kell lennie. A pontos geometria és a kiegyensúlyozás létfontosságú a motor sima működéséhez és a vibrációk minimalizálásához.
„A dugattyú, a hajtórúd és a főtengely alkotta mechanizmus a belső égésű motor szíve, amely a kémiai energiát mechanikai munkává alakítja, mozgásba hozva a világot.”
Dugattyúk anyagai és gyártástechnológiái
A dugattyúk rendkívül igényes körülmények között működnek, ezért az anyagválasztás és a gyártástechnológia kritikus fontosságú. A főbb követelmények közé tartozik a nagy szilárdság, a jó hővezető képesség, az alacsony hőtágulási együttható, a kopásállóság és az alacsony tömeg.
Anyagok
A leggyakrabban használt anyagok a következők:
- Alumíniumötvözetek: Ezek a legelterjedtebbek a belső égésű motorokban, különösen a benzinmotorokban. Előnyük az alacsony tömeg, a kiváló hővezető képesség és a viszonylag könnyű megmunkálhatóság. Hátrányuk a magasabb hőtágulási együttható, ami nagyobb illesztési hézagokat igényel hideg állapotban. Az ötvözés (pl. szilíciummal, rézzel, magnéziummal, nikkellel) javítja a szilárdságot és a kopásállóságot.
- Öntöttvas: Régebbi dízelmotorokban és egyes kompresszorokban használták. Előnyei a nagy szilárdság, a jó kopásállóság és az alacsony hőtágulás. Hátránya a magas tömeg és a rosszabb hővezető képesség az alumíniumhoz képest.
- Acélötvözetek: Nagyteljesítményű dízelmotorokban, versenyautókban és speciális ipari alkalmazásokban fordulnak elő, ahol rendkívüli szilárdságra és hőállóságra van szükség. Nagyon drágák és nehezen megmunkálhatók, de kiváló terhelhetőséget biztosítanak.
- Kompozit anyagok: Kísérleti stádiumban vannak, de a jövőben szerepet kaphatnak a még könnyebb és hőállóbb dugattyúk fejlesztésében.
Gyártástechnológiák
A dugattyúk gyártása precíziós eljárásokat igényel:
- Öntés: A leggyakoribb eljárás alumínium dugattyúk esetén. Homoköntés, kokillaöntés vagy nyomásos öntés alkalmazható. Az öntött dugattyúk viszonylag olcsók és bonyolult formák is kialakíthatók velük.
- Kovácsolás: Magasabb minőségű, nagyobb szilárdságú dugattyúkhoz használják, különösen sport- és tuningmotorokban. A kovácsolás javítja az anyag szerkezetét, növeli a szilárdságot és a fáradásállóságot.
- Megmunkálás: Az öntött vagy kovácsolt félkész termékeket precíziós CNC gépeken munkálják meg, kialakítva a dugattyúgyűrű hornyait, a csapszegfuratokat, a szoknya profilját és a korona pontos geometriáját.
- Felületkezelések: Számos felületkezelési eljárást alkalmaznak a dugattyúk tulajdonságainak javítására:
- Anódos oxidáció (eloxálás): Növeli a korona felületi keménységét és kopásállóságát.
- Grafit bevonat: A dugattyúszoknyán alkalmazva csökkenti a súrlódást és a kopást a hengerfallal érintkezve.
- Kerámia bevonat: A koronán alkalmazva javítja a hőállóságot és csökkenti a hőátadást a dugattyútest felé.
- Teflon (PTFE) bevonat: Egyes alkalmazásokban a súrlódás csökkentésére használják.

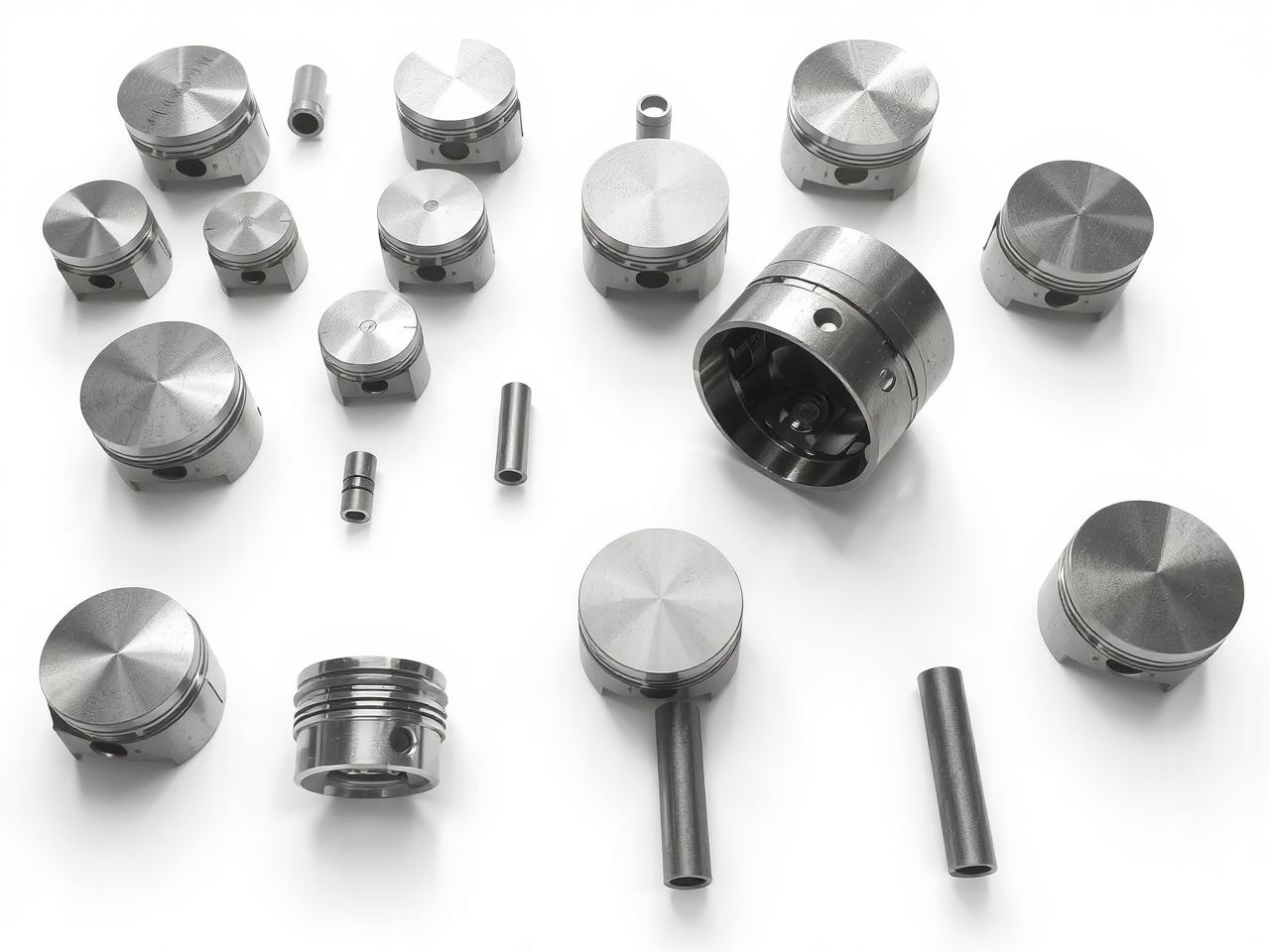

A dugattyúk főbb típusai és alkalmazási területei
A dugattyúk rendkívül sokoldalúak, és számos iparágban és gépészeti rendszerben alkalmazzák őket. A működési elvük hasonló, de a kialakításuk és az anyaguk az adott alkalmazás igényeihez igazodik.
Belső égésű motorok dugattyúi
Ez a legismertebb és legfejlettebb kategória. A dugattyúk itt a kémiai energia (üzemanyag égése) mechanikai energiává alakításában játszanak kulcsszerepet. Két fő típust különböztetünk meg:
- Trunk dugattyúk (rövid szoknyás dugattyúk): Ezek a leggyakoribbak a személygépkocsik és kisebb teherautók motorjaiban. A dugattyúcsapszeg a dugattyú szoknyáján belül helyezkedik el. Egyszerűbb a kialakításuk és könnyebbek.
- Keresztfejes dugattyúk (crosshead pistons): Főleg nagy dízelmotorokban, például hajómotorokban vagy erőművi aggregátokban használják. A dugattyú itt két részből áll: egy felső, égéstérrel érintkező részből (korona) és egy alsó, vezető részből (keresztfej). A hajtórúd a keresztfejhez csatlakozik, nem közvetlenül a dugattyúkoronához. Ez a kialakítás csökkenti az oldalirányú erőket a hengerfalon, növeli a stabilitást és lehetővé teszi a kenőolaj hatékonyabb elválasztását az égéstértől.
Kompresszorok és szivattyúk dugattyúi
Itt a dugattyúk fordított szerepet töltenek be: mechanikai energiát használnak fel nyomás létrehozására vagy folyadékok szállítására. A dugattyús kompresszorok levegőt vagy más gázokat sűrítenek, míg a dugattyús szivattyúk folyadékokat szállítanak vagy nyomás alá helyeznek.
- Egyoldali működésű dugattyúk: Csak az egyik oldalukon fejtenek ki erőt vagy szívnak be/nyomnak ki anyagot. A visszatérő mozgást általában rugó vagy a hajtásrendszer biztosítja.
- Kétoldali működésű dugattyúk: Mindkét oldalukon végeznek munkát. Amikor az egyik oldalon sűrítenek, a másikon szívnak be, és fordítva. Ez növeli a hatékonyságot és a szállítási kapacitást.
Ezekben az alkalmazásokban a tömítések (dugattyúgyűrűk vagy tömítőperselyek) kritikusak a hatékonyság és a szivárgásmentesség szempontjából. Az anyagválasztás itt is a szállított közegtől és a nyomástól függ.
Hidraulikus és pneumatikus hengerek dugattyúi
Ezek a dugattyúk lineáris mozgást biztosító aktuátorok részei. A hidraulikus hengerek olajnyomással, a pneumatikus hengerek pedig sűrített levegővel működnek. Feladatuk az erőátvitel és a mozgásszabályozás.
- Egyszeres működésű hengerek: A dugattyú csak az egyik irányba mozog nyomás hatására, a visszatérést rugó vagy külső erő biztosítja.
- Kettős működésű hengerek: A dugattyú mindkét irányba mozog nyomás hatására, ami nagyobb kontrollt és erőkifejtést tesz lehetővé.
Itt a dugattyút általában egy dugattyúrúd köti össze a terheléssel. A dugattyú és a rúd közötti tömítések, valamint a hengerfej tömítései rendkívül fontosak a szivárgásmentesség és a hatékony működés érdekében.
Gőzgépek dugattyúi
Bár ma már ritkábban alkalmazzák, a gőzgépek a dugattyúk korai és történelmi jelentőségű alkalmazási területei voltak. Itt a forró gőz nyomása mozgatta a dugattyút, amely a hajtórúd és a főtengely segítségével forgó mozgássá alakította át az energiát. A gőzgépek dugattyúi általában nagy méretűek voltak, öntöttvasból készültek, és egyszerűbb tömítésekkel rendelkeztek, mint a modern motoroké.
Részletesebb betekintés a belső égésű motorok dugattyúiba
A belső égésű motorok dugattyúi a leginkább kifinomult és mérnöki szempontból optimalizált változatok, hiszen rendkívül szélsőséges körülmények között kell működniük. A tervezés során számos tényezőt kell figyelembe venni.
Kétütemű és négyütemű motorok dugattyúi
A kétütemű motorok dugattyúi általában egyszerűbb felépítésűek, gyakran nincsenek rajtuk szelepek, és a dugattyú maga segíti a gázcserét azáltal, hogy nyitja és zárja a beömlő- és kipufogónyílásokat a hengerfalon. Ezek a dugattyúk nagyobb hőterhelést kaphatnak, mivel minden fordulaton van egy égési ütem. A kenés gyakran az üzemanyagba kevert olajjal történik.
A négyütemű motorok dugattyúi komplexebbek. A korona kialakítása sokszor mélyedéseket tartalmaz a szelepek számára, hogy azok nyitott állapotban ne ütközzenek a dugattyúval. A kenés egy külön olajrendszeren keresztül történik, és a dugattyúgyűrűk szerepe itt még kritikusabb a gáztömítés és az olajszabályozás szempontjából.
Dugattyúkorona kialakítása és az égéstér optimalizálása
A dugattyúkorona geometriája közvetlenül befolyásolja az égéstér alakját, ami alapvető hatással van az égési folyamat sebességére, teljességére és a károsanyag-kibocsátásra. A modern motorokban a korona gyakran speciális formájú, például:
- Lapostető: Egyszerű, de nem mindig optimális az égés szempontjából.
- Domború vagy homorú felület: Növeli vagy csökkenti a kompressziós arányt, és segíti a gázok örvénylését.
- Szelepzsebek: A szelepek számára kialakított mélyedések, amelyek lehetővé teszik a nagyobb szelepnyitási időket és emeléseket anélkül, hogy a szelepek ütköznének a dugattyúval.
- Égési üreg: Különösen dízelmotorokban gyakori, ahol a dugattyúkoronába mart speciális üreg segíti az üzemanyag és a levegő optimális keveredését és égését.
Az égéstér optimalizálása révén a motorok hatékonyabbá válnak, jobb teljesítményt nyújtanak és kevesebb káros anyagot bocsátanak ki.
Hőelvezetés és hűtés
A dugattyúkorona az égés során extrém hőmérsékleteknek van kitéve. A hőelvezetés kulcsfontosságú a dugattyú anyagának integritásának megőrzéséhez és a motor túlmelegedésének elkerüléséhez. A hő nagy része a dugattyúgyűrűkön és a dugattyúszoknyán keresztül adódik át a hengerfalnak, majd onnan a hűtőfolyadéknak. Azonban vannak speciális hűtési megoldások is:
- Olajfúvókák: Sok modern motorban az olajteknőből egy fúvóka olajat spriccel a dugattyú aljára, ezzel hűtve azt.
- Hűtőcsatornák: Egyes nagy teljesítményű dugattyúkban belső hűtőcsatornák találhatók, amelyeken keresztül kenőolaj áramlik, hatékonyabban elvezetve a hőt.
- Kerámia bevonatok: A koronán alkalmazott kerámia bevonatok hőgátként is funkcionálhatnak, csökkentve a dugattyúba jutó hő mennyiségét.
Kenés szerepe
A dugattyú és a hengerfal közötti súrlódás minimalizálása és a hőelvezetés szempontjából a kenés elengedhetetlen. A kenőolaj vékony filmréteget képez a mozgó felületek között, megakadályozva a közvetlen fém-fém érintkezést, ami gyors kopáshoz és berágódáshoz vezetne. Az olaj továbbá segít elvezetni a hőt és tisztán tartja a felületeket a lerakódásoktól.
A dugattyúgyűrűk szerepe a kenésben kettős: a kompressziós gyűrűk hozzájárulnak a kenőolaj filmrétegének fenntartásához, míg az olajlehúzó gyűrűk szabályozzák a hengerfalon lévő olaj mennyiségét, megakadályozva annak bejutását az égéstérbe és az ebből eredő olajfogyasztást.
Kopás és meghibásodások
A dugattyúk folyamatosan ki vannak téve kopásnak és potenciális meghibásodásoknak. A leggyakoribb problémák a következők:
- Dugattyúgyűrű kopás/beragadás: A gyűrűk elkophatnak, elveszíthetik rugalmasságukat, vagy kokszlerakódás miatt beragadhatnak a hornyaikba. Ez kompresszióvesztést, olajfogyasztást és teljesítménycsökkenést eredményez.
- Dugattyúszoknya kopás: A hengerfalhoz való súrlódás és az oldalirányú erők miatt a szoknya elkophat, ami kopogó hanghoz és növekvő olajfogyasztáshoz vezethet.
- Dugattyúkorona égése/olvadása: Rossz égés, túlmelegedés vagy detonáció (kopogásos égés) miatt a korona anyaga megolvadhat vagy kiéghet.
- Dugattyúcsapszeg kopás/törés: A nagy terhelés és a nem megfelelő kenés miatt a csapszeg vagy annak furatai elkophatnak, ami laza illesztéshez és kopogó hanghoz vezet. Ritkán, de extrém terhelés esetén a csapszeg el is törhet.
- Berágódás: Elégtelen kenés vagy túlmelegedés esetén a dugattyú és a hengerfal közötti fém-fém érintkezés megtörténhet, ami felületi sérülésekhez, súlyosabb esetben a motor besüléséhez vezet.
A dugattyúgyűrűk szerepe és típusai
A dugattyúgyűrűk a dugattyú-henger rendszer leginkább lebecsült, mégis létfontosságú elemei. Funkcióik sokrétűek, és a motor hatékonyságának, élettartamának és károsanyag-kibocsátásának szempontjából kulcsfontosságúak.
Fő funkciók
- Gáztömítés: Megakadályozzák az égési gázok szivárgását az égéstérből a forgattyúházba (blow-by). Ez fenntartja a kompressziót és biztosítja a maximális teljesítményt.
- Hőátadás: Elvezetik a dugattyú koronájából származó hő nagy részét a hengerfalhoz, ahonnan a hűtőrendszer továbbítja.
- Olajszabályozás: Szabályozzák a hengerfalon lévő kenőolaj mennyiségét, biztosítva a megfelelő kenést és megakadályozva az olaj égéstérbe jutását.
- Dugattyú vezetése: Segítenek a dugattyú stabil vezetésében a hengerben, csökkentve az oldalirányú mozgást és a kopást.
Típusok
A modern motorokban általában 2-3 dugattyúgyűrűt alkalmaznak, melyek mindegyike speciális feladatot lát el:
- Felső kompressziós gyűrű (tűzgyűrű): Ez a gyűrű van legközelebb az égéstérhez, és a legnagyobb hő- és nyomásterhelést viseli. Fő feladata a gáztömítés. Gyakran vastagabb és erősebb, mint az alsó kompressziós gyűrű, és speciális bevonatokkal (pl. króm, molibdén, nitrid) rendelkezik a kopásállóság növelése érdekében. Keresztmetszete lehet téglalap, kúpos, vagy hordó alakú.
- Második kompressziós gyűrű (középső gyűrű): Ez a gyűrű is részt vesz a gáztömítésben, de másodlagos szerepe van. Segít lehúzni a felesleges olajat a hengerfalról, mielőtt az elérné az égésteret. Keresztmetszete gyakran kúpos vagy trapéz alakú, ami javítja az olajlehúzó képességét.
- Olajlehúzó gyűrű: Ez a legalsó gyűrű, amelynek elsődleges feladata a kenőolaj lehúzása a hengerfalról és visszajuttatása az olajteknőbe. Általában három részből áll: két vékony, acél kaparógyűrűből és egy expander rugóból, amely a kaparógyűrűket a hengerfalhoz feszíti. A gyűrűtestben lévő furatok vagy rések biztosítják az olaj elvezetését.
Anyagok és bevonatok
A dugattyúgyűrűk anyaga jellemzően különleges öntöttvas, amely jó rugalmassággal, szilárdsággal és kopásállósággal rendelkezik. A felületüket gyakran bevonják különböző anyagokkal a tulajdonságok javítása érdekében:
- Króm bevonat: Rendkívül kemény és kopásálló, különösen a felső kompressziós gyűrűknél alkalmazzák.
- Molibdén bevonat: Jó hőállóságot és kopásállóságot biztosít, különösen nagy terhelésű motorokban.
- Nitridálás: Az acél vagy öntöttvas felületét keményíti, növelve a kopásállóságot és a fáradásállóságot.
- DLC (Diamond-Like Carbon) bevonat: A legmodernebb, nagy teljesítményű motorokban alkalmazott bevonat, amely rendkívül alacsony súrlódást és kiváló kopásállóságot biztosít.
„A dugattyúgyűrűk a motor láthatatlan hősei: csendesen biztosítják a kompressziót és a tiszta égést, elengedhetetlenek a modern motorok hatékonyságához.”
Hajtórúd és főtengely: A mozgás átalakítása
A dugattyú önmagában csak lineáris mozgást végezne. Ahhoz, hogy ez a mozgás a járművek vagy más gépek meghajtására alkalmas forgó mozgássá alakuljon, a hajtórúd és a főtengely együttműködésére van szükség.
A hajtórúd feladata és felépítése
A hajtórúd egy összekötő elem a dugattyú és a főtengely között. Fő feladata a dugattyú fel-le irányuló mozgásából származó erő átvitele a főtengelyre, és ezzel annak forgatása. Két fő részből áll:
- Kisfej: Ez a rész kapcsolódik a dugattyúcsapszeghez. Általában perselyezett (bronz vagy más csúszóanyagból készült persely található benne) a súrlódás csökkentése és a kopásállóság növelése érdekében.
- Nagyfej: Ez a rész kapcsolódik a főtengely forgattyújához. Két félből áll, amelyek csavarokkal vannak rögzítve, és közéjük egy csapágypersely (siklócsapágy) kerül, amely lehetővé teszi a súrlódásmentes elfordulást a főtengelyen.
A hajtórúd teste általában I-profilú, ami optimális szilárdságot biztosít a tömeg minimalizálása mellett. Az anyagválasztás (kovácsolt acél, alumínium) és a gyártási pontosság kulcsfontosságú a nagy terhelés és a dinamikus igénybevételek miatt.
A főtengely szerepe és kiegyensúlyozása
A főtengely a motor legfontosabb forgó alkatrésze. Feladata a dugattyúk lineáris mozgásából származó erők fogadása a hajtórudakon keresztül, és azok egyenletes forgó mozgássá alakítása. A főtengely ezen felül a motor egyéb segédberendezéseit (pl. vezérműtengely, olajszivattyú, generátor) is meghajtja.
A főtengelyen találhatók a főtengelycsapok (ahol a főtengely a motorblokkban van csapágyazva) és a hajtókarcsapok (ahova a hajtórudak nagyfejei csatlakoznak). A hajtókarcsapok eltolva helyezkednek el egymáshoz képest, meghatározva a motor hengerszámát és a gyújtási sorrendet.
A főtengely kiegyensúlyozása rendkívül fontos a motor sima működése és a vibrációk minimalizálása érdekében. Ez történhet ellensúlyokkal, amelyeket a főtengelyre integrálnak, vagy külső kiegyensúlyozó tengelyekkel. A kiegyensúlyozatlan főtengely jelentős vibrációt, zajt és idő előtti kopást okozna.
A dugattyú-hajtórúd-főtengely mechanizmus kinematikája
Ez a mechanizmus egy forgattyús hajtómű, amely a dugattyú fel-le mozgását a főtengely forgó mozgásává alakítja. A dugattyú sebessége és gyorsulása nem állandó a löket során, hanem a főtengely szöghelyzetétől függően változik. A felső holtponton (FHP) és az alsó holtponton (AHP) a dugattyú sebessége nulla, míg a löket közepén éri el a maximumát. A gyorsulás a holtpontok közelében a legnagyobb.
A hajtórúd ferde helyzete miatt a dugattyúra oldalirányú erők is hatnak, amelyek a hengerfalhoz nyomják azt. Ezeket az erőket a dugattyúszoknya vezeti le, és a megfelelő kenés elengedhetetlen a kopás minimalizálásához. A mechanizmus dinamikájának precíz megértése alapvető a motor tervezése és optimalizálása során.

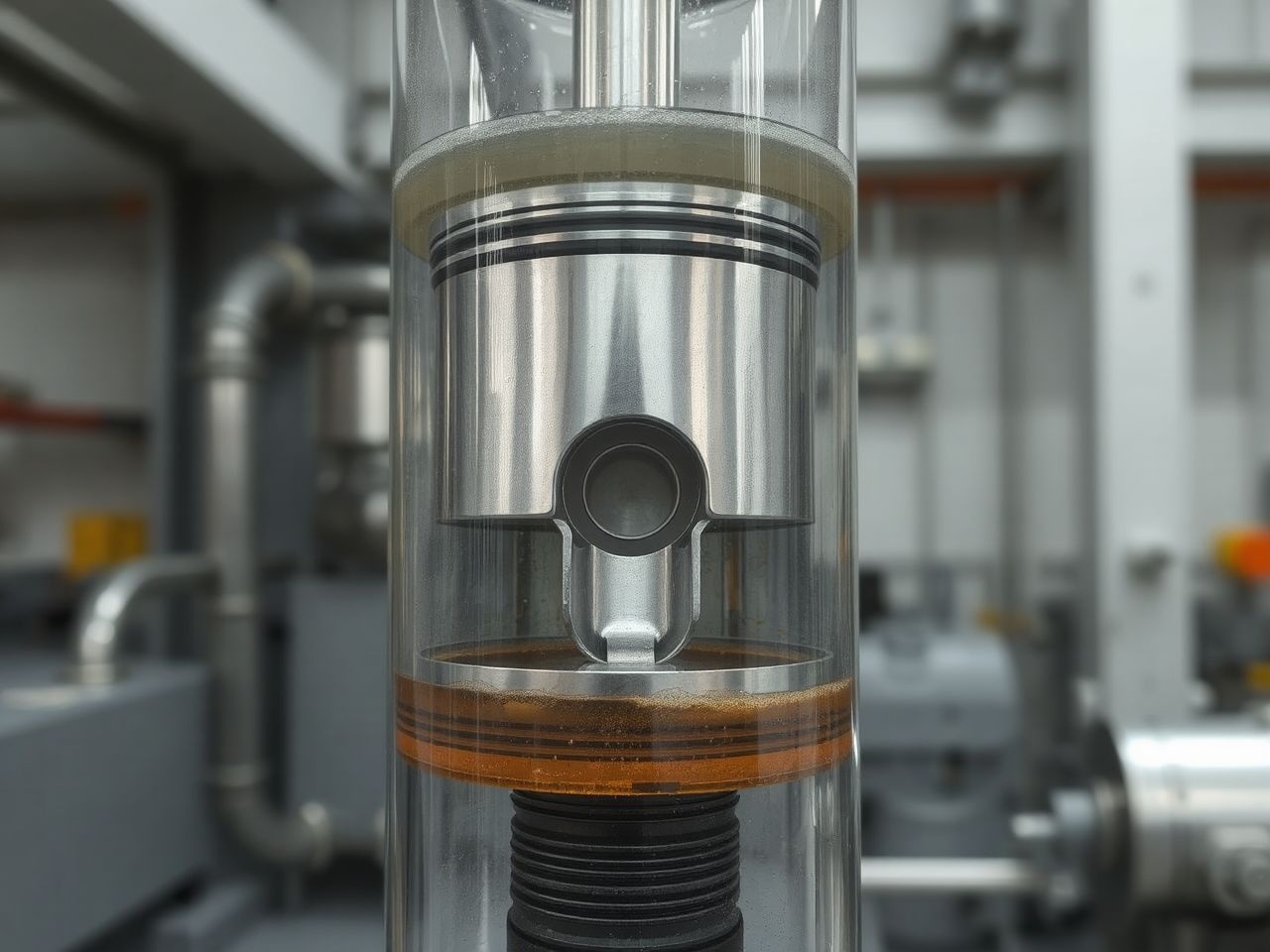

A dugattyúk a hidraulikus és pneumatikus rendszerekben
A dugattyúk nemcsak belső égésű motorokban, hanem hidraulikus és pneumatikus rendszerekben is alapvető szerepet játszanak. Itt nem energiaátalakításról van szó égés útján, hanem külsőleg generált nyomás segítségével történő erőátvitelről és mozgásszabályozásról.
Működési elv (folyadék/gáz nyomása)
A hidraulikus rendszerek folyadékot (általában olajat), a pneumatikus rendszerek pedig gázt (általában sűrített levegőt) használnak a nyomás átvitelére. Mindkét esetben a dugattyú egy hengerben mozog, és a nyomáskülönbség hatására erő keletkezik. Pascal törvénye szerint a folyadékban (vagy gázban) lévő nyomás minden irányban egyenletesen terjed. Ha nyomást alkalmazunk a dugattyú egyik oldalára, az erő a dugattyú felületén keresztül adódik át.
Erő = Nyomás × Felület
Ez az egyszerű összefüggés mutatja, hogy a dugattyú felületének növelésével nagyobb erő fejthető ki azonos nyomás mellett. Ez a hidraulikus rendszerek alapja, ahol viszonylag kis nyomással hatalmas erők generálhatók nagy felületű dugattyúk alkalmazásával.
Tömítések fontossága
A hidraulikus és pneumatikus rendszerekben a tömítések szerepe kiemelten fontos. A dugattyú és a hengerfal közötti tökéletes tömítés elengedhetetlen a nyomás fenntartásához és a szivárgás megakadályozásához. Szivárgás esetén a rendszer hatékonysága csökken, és a kívánt erő vagy mozgás nem valósul meg.
A tömítések anyaga és kialakítása az alkalmazási hőmérséklettől, nyomástól és a közegtől (olaj, levegő, víz) függ. Gyakori tömítőanyagok a nitrilgumi (NBR), viton (FKM), poliuretán (PU) és a PTFE (teflon). Különböző típusú tömítéseket használnak:
- Dugattyútömítések: A dugattyú kerületén helyezkednek el, és a hengerfalhoz feszülnek.
- Dugattyúrúd-tömítések: A hengerfejben helyezkednek el, és a mozgó dugattyúrúd tömítését biztosítják.
- Statikus tömítések: O-gyűrűk vagy lapos tömítések, amelyek a mozdulatlan alkatrészek (pl. hengerfej és henger) közötti tömítést biztosítják.
Alkalmazások (munkagépek, ipari automatizálás)
A hidraulikus és pneumatikus dugattyúk rendkívül széles körben alkalmazhatók:
- Munkagépek: Kotrógépek, daruk, emelővillás targoncák, mezőgazdasági gépek – mind hidraulikus hengereket használnak a karok mozgatására, a terhek emelésére és a munkaeszközök működtetésére. A hidraulika nagy erőt és precíz irányíthatóságot biztosít.
- Ipari automatizálás: Gyártósorokon, robotokban, présgépekben, rögzítőberendezésekben pneumatikus vagy hidraulikus hengerek végeznek gyors, ismétlődő mozgásokat és erőhatásokat. A pneumatika gyorsaságot és egyszerűséget kínál, míg a hidraulika nagyobb erőt és merevséget biztosít.
- Járművek: Fékrendszerek, kormányszervók, lengéscsillapítók is dugattyús elven működnek, nyomás alatt álló folyadékot használva az erőátvitelre vagy a mozgás csillapítására.
- Orvosi eszközök: Egyes orvosi berendezések, mint például fecskendők vagy dialízisgépek, szintén dugattyús elven működnek a folyadékok precíz adagolására vagy mozgatására.
Kompresszorok és szivattyúk dugattyúi
Amellett, hogy a dugattyúk erőátvitelre és mozgásgenerálásra alkalmasak, kiválóan alkalmazhatók gázok sűrítésére és folyadékok szállítására is. Ezekben az esetekben a dugattyú mozgása hozza létre a nyomáskülönbséget, ami a közeg áramlását vagy sűrítését eredményezi.
Légkompresszorok és hűtőkompresszorok
A dugattyús kompresszorok a gázok sűrítésének egyik legrégebbi és legelterjedtebb módjai. A dugattyú egy hengerben mozogva szívja be a gázt (pl. levegőt), majd a visszafelé mozgás során összenyomja azt. A sűrített gáz egy kimeneti szelepen keresztül távozik. A szelepek (szívó és nyomó) biztosítják az egyirányú áramlást.
- Légkompresszorok: Szerszámgépek, pneumatikus berendezések, festékszórók, ipari folyamatok sűrített levegővel való ellátására használják.
- Hűtőkompresszorok: Hűtőgépekben és légkondicionálókban a hűtőközeg gőzét sűrítik, ezzel emelve a hőmérsékletét és nyomását, ami a hűtési ciklus alapja. Itt a dugattyúk rendkívül precíz tömítést igényelnek a hűtőközeg szivárgásának megakadályozására.
Dugattyús szivattyúk (víz, olaj)
A dugattyús szivattyúk folyadékok szállítására vagy nyomás alá helyezésére szolgálnak. A dugattyú egy hengerben mozogva vákuumot hoz létre a szívóoldalon, beszívva a folyadékot, majd a nyomóoldalon összenyomja és kipréseli azt. A szelepek itt is az egyirányú áramlást biztosítják.
- Vízszivattyúk: Vízellátó rendszerekben, öntözésben, szennyvízkezelésben alkalmazzák őket. Képesek nagy nyomást előállítani.
- Olajszivattyúk: Kenőrendszerekben (pl. motorolaj-szivattyúk), hidraulikus rendszerekben a hidraulikaolaj nyomás alá helyezésére használják.
- Adagolószivattyúk: Vegyipari folyamatokban, gyógyszergyártásban a folyadékok precíz mennyiségének adagolására szolgálnak.
Egy- és kétoldali működés
Ahogy a hidraulikus hengereknél, úgy a kompresszoroknál és szivattyúknál is megkülönböztetünk egy- és kétoldali működést:
- Egyoldali működés: A dugattyú csak az egyik irányba végez munkát (pl. sűrít vagy nyom), a visszatérést rugó vagy a hajtásrendszer egyéb mechanizmusa biztosítja. Egyszerűbb, de kevésbé egyenletes áramlást biztosít.
- Kétoldali működés: A dugattyú mindkét irányba mozogva végez munkát. Amikor az egyik oldalon sűrít/nyom, a másik oldalon szív be, ezzel folyamatosabb áramlást és nagyobb kapacitást biztosít. Bonyolultabb kialakítású, de hatékonyabb.
A kompresszorok és szivattyúk dugattyúi esetében a tömítések minősége, az anyagok korrózióállósága és a szelepek megbízhatósága kulcsfontosságú a hosszú élettartam és a hatékony működés szempontjából.
Karbantartás, diagnosztika és élettartam
A dugattyúk, mint minden gépészeti alkatrész, rendszeres karbantartást és időszakos diagnosztikát igényelnek a megbízható és hosszú távú működés érdekében. A kopás, a szennyeződés és a nem megfelelő üzemeltetés jelentősen csökkentheti az élettartamukat.
Kopás jelei és okai
A dugattyúrendszer kopása számos jelben megnyilvánulhat:
- Olajfogyasztás növekedése: A kopott dugattyúgyűrűk vagy hengerfalak miatt az olaj bejut az égéstérbe és elég, ami kék füstöt és olajszint csökkenést okoz.
- Kompresszióvesztés: A gyenge gáztömítés miatt csökken a motor teljesítménye, nehezebben indul, és egyenetlenül jár.
- Kopogó hangok: A kopott dugattyúcsapszeg vagy a túl nagy dugattyú-hengerfal hézag (dugattyúcsattogás) kopogó hangokat okozhat.
- Füstölés: A kék füst olajégésre, a fekete füst rossz égésre utalhat, amely dugattyúval kapcsolatos problémákra is visszavezethető.
- Teljesítménycsökkenés: A kompresszióvesztés és a rossz égés egyenesen arányos a motor teljesítményének csökkenésével.
A kopás fő okai közé tartozik a nem megfelelő kenés, az abrazív szennyeződések (por, homok) bejutása a motorba, a túlmelegedés, a nem megfelelő üzemanyag-levegő keverék, a detonáció, valamint az anyagfáradás.
Rendszeres ellenőrzés és diagnosztika
A dugattyúrendszer állapotának ellenőrzésére számos módszer létezik:
- Kompressziómérés: A hengerek kompressziójának mérésével azonosíthatók a gyenge tömítések (dugattyúgyűrűk, szelepek).
- Szivárgásmérés (leak-down test): Ez a teszt pontosabban megmutatja, hol szökik a nyomás (dugattyúgyűrűk, szelepek, hengerfejtömítés).
- Endoszkópos vizsgálat: Egy kis kamera segítségével betekinthetünk az égéstérbe és ellenőrizhetjük a dugattyúkorona, a hengerfal és a szelepek állapotát anélkül, hogy szétszednénk a motort.
- Olajanalízis: A kenőolajban lévő fémrészecskék (pl. alumínium, vas, króm) jelenléte utalhat a dugattyú, gyűrűk vagy hengerfal kopására.
- Függőleges hengerfal kopás mérése: Speciális mérőeszközökkel ellenőrizhető a hengerfal kopása, ami a dugattyú stabilitására is hatással van.
Meghibásodások és megelőzés
A dugattyúk meghibásodásai súlyos motorhibákhoz vezethetnek. A leggyakoribbak:
- Dugattyúgyűrű-törés: Túlmelegedés, detonáció, anyagfáradás vagy gyártási hiba okozhatja.
- Dugattyúkorona égése/olvadása: Rossz üzemanyag-levegő arány, előgyújtás, detonáció vagy injektorhiba eredménye lehet.
- Dugattyúcsapszeg-törés: Extrém terhelés, anyagfáradás vagy kenéshiány miatt következhet be.
- Berágódás a hengerfalon: Kenéshiány, túlmelegedés vagy abrazív szennyeződések okozzák.
A megelőzés kulcsa a rendszeres karbantartás, a megfelelő minőségű kenőolaj és üzemanyag használata, a motor előírások szerinti üzemeltetése, valamint a rendellenességek korai felismerése és orvoslása.
Élettartam-növelő tényezők
A dugattyúk élettartamát számos tényező befolyásolja:
- Anyagminőség és gyártástechnológia: A prémium minőségű anyagok és a precíziós gyártás hosszabb élettartamot biztosít.
- Kenés: A megfelelő minőségű és mennyiségű kenőolaj elengedhetetlen a súrlódás és a kopás minimalizálásához.
- Hűtés: Az optimális üzemi hőmérséklet fenntartása megakadályozza a túlmelegedést és az anyagfáradást.
- Üzemanyag minősége: A tiszta, megfelelő oktánszámú üzemanyag megakadályozza a detonációt és a lerakódásokat.
- Légszűrő: A tiszta légszűrő megakadályozza a szennyeződések bejutását az égéstérbe.
- Vezetési stílus/üzemeltetés: A kíméletes, egyenletes üzemeltetés kíméli a dugattyúkat, míg a folyamatos túlterhelés és a hidegindítás utáni azonnali nagy terhelés gyorsítja a kopást.
Innovációk és jövőbeli trendek a dugattyútervezésben
A dugattyúk több mint egy évszázada alapvető gépészeti elemek, de a fejlesztésük nem áll meg. A környezetvédelmi előírások szigorodása, a hatékonysági igények növekedése és az anyagtechnológia fejlődése folyamatosan új kihívásokat és lehetőségeket teremt a dugattyútervezésben.
Könnyebb anyagok és szerkezeti optimalizálás
A tömeg csökkentése továbbra is kiemelt cél, különösen a belső égésű motorokban. A könnyebb dugattyúk csökkentik a mozgó alkatrészek tehetetlenségét, ami magasabb fordulatszámot, jobb gyorsulást és kevesebb vibrációt tesz lehetővé. Ezért kutatások folynak:
- Fejlettebb alumíniumötvözetek: Magasabb szilíciumtartalmú vagy magnéziummal, rézzel ötvözött alumíniumok, amelyek nagyobb szilárdságot és hőállóságot biztosítanak.
- Kompozit anyagok: Szénszál-erősítésű polimerek vagy kerámia-mátrix kompozitok, amelyek rendkívül könnyűek és hőállóak lehetnek, de gyártásuk még költséges és bonyolult.
- Szerkezeti optimalizálás: FEA (végeselem-analízis) szoftverekkel történő tervezés, amely lehetővé teszi a dugattyú alakjának és belső szerkezetének (pl. rácsok, merevítések) optimalizálását a maximális szilárdság és a minimális tömeg elérése érdekében.
Súrlódáscsökkentő bevonatok és felületkezelések
A súrlódás a motorok egyik legnagyobb energiaveszteség-forrása. A dugattyú és a hengerfal közötti súrlódás csökkentése jelentős hatékonyságnövekedést eredményezhet. Ezért fejlesztik a következőket:
- DLC (Diamond-Like Carbon) bevonatok: Rendkívül kemény és alacsony súrlódású bevonatok, amelyek a dugattyúgyűrűkön és a csapszegen alkalmazva drámaian csökkenthetik a súrlódási veszteségeket.
- Polimer bevonatok: A dugattyúszoknyán alkalmazott vékony polimer (pl. teflon alapú) bevonatok javítják a siklási tulajdonságokat és csökkentik a kopást.
- Texturált felületek: Lézeres vagy más eljárásokkal kialakított mikro-textúrák a dugattyú felületén, amelyek segítenek fenntartani a kenőolaj filmet és csökkentik a súrlódást.
Adaptív dugattyúk és intelligens rendszerek
A jövő dugattyúi lehet, hogy már nem passzív alkatrészek lesznek, hanem képesek lesznek alkalmazkodni a változó üzemi körülményekhez:
- Változó kompressziós arányú motorok: Egyes fejlesztések a dugattyú vagy a hajtórúd geometriájának változtatásával érik el a kompressziós arány dinamikus módosítását, optimalizálva a motort a különböző terhelési állapotokhoz.
- Szenzorokkal ellátott dugattyúk: Beépített szenzorok figyelhetik a dugattyú hőmérsékletét, nyomását vagy mozgását, valós idejű visszajelzést adva a motorvezérlő egységnek, amely finomhangolhatja a befecskendezést vagy a gyújtást.
- Aktív hűtés és kenés: Intelligens rendszerek, amelyek a dugattyú aktuális hőmérséklete és terhelése alapján szabályozzák az olajfúvókák működését vagy a hűtőcsatornák áramlását.
Fenntarthatósági szempontok
A környezetvédelem egyre nagyobb szerepet kap a dugattyútervezésben is. A cél a motorok hatékonyságának növelése, a károsanyag-kibocsátás csökkentése és az anyagok újrahasznosíthatóságának javítása:
- Üzemanyag-hatékonyság: A súrlódás csökkentése, a tömeg minimalizálása és az égés optimalizálása mind hozzájárul az üzemanyag-fogyasztás és ezáltal a CO2-kibocsátás csökkentéséhez.
- Emissziócsökkentés: A precízebb égésvezérlés és a tömítések javítása révén csökkenthető a korom, a NOx és más káros anyagok kibocsátása.
- Anyagok újrahasznosíthatósága: A tervezés során figyelembe veszik az anyagok későbbi újrahasznosíthatóságát, csökkentve ezzel a környezeti terhelést.
Összességében a dugattyúk jövője a folyamatos innovációban rejlik, ahol a hagyományos mechanikai elvek a legmodernebb anyagokkal, bevonatokkal és intelligens vezérlési rendszerekkel párosulnak, hogy még hatékonyabb, tisztább és megbízhatóbb gépeket hozzanak létre.
A dugattyú, mint gépészeti elem, alapvető fontosságú maradt a modern technológiában, annak ellenére, hogy az elektromos hajtások térnyerése megkérdőjelezi a belső égésű motorok dominanciáját. Az elvei, a nyomás és a mozgás közötti átalakítás, továbbra is relevánsak maradnak számos más alkalmazásban, a hidraulikától a pneumatikáig, sőt, akár új, még fel nem fedezett területeken is. A dugattyúk folyamatos fejlesztése, az anyagok, bevonatok és a tervezési módszerek innovációja biztosítja, hogy ez az egyszerű, mégis zseniális alkatrész még sokáig a gépészet egyik pillére maradjon.
