A modern ipari gyártás gerincét számos fejlett technológia alkotja, melyek közül kiemelkedik a számítógép-vezérelt esztergálás, vagy röviden a CNC esztergálás. Ez a precíziós megmunkálási módszer forradalmasította a forgácsolóipart, lehetővé téve rendkívül komplex és pontos alkatrészek gyártását, amelyek a mindennapjaink szinte minden területén jelen vannak. A kézi esztergálás évszázados hagyományait ötvözi a digitális kor automatizálási és pontossági képességeivel, így a gyártási folyamatok sokkal hatékonyabbá, gyorsabbá és megbízhatóbbá váltak. A CNC eszterga nem csupán egy gép, hanem egy komplett rendszer, amely a tervezéstől a késztermékig tartó utat optimalizálja, minimalizálva az emberi hiba lehetőségét és maximalizálva a termelékenységet.
A CNC eszterga működése mélyrehatóan megértéséhez elengedhetetlen, hogy betekintsünk a gép felépítésébe, a vezérlés logikájába és a megmunkálási folyamatok sokféleségébe. Ezen túlmenően, a CNC eszterga alkalmazása szinte áthatja a modern iparágak széles spektrumát, az autógyártástól az orvosi eszközökig, a repülőgépipartól az energiaellátásig. Ez a cikk részletesen bemutatja, hogyan működik ez a csúcstechnológia, milyen alkatrészekből épül fel, milyen elvek mentén végzi a munkáját, és miért vált az ipar egyik legfontosabb eszközévé. Fedezzük fel együtt a CNC esztergálás lenyűgöző világát, és értsük meg, hogyan formálja a jövő gyártási folyamatait.
A CNC eszterga alapjai: Mi is az valójában?
A CNC eszterga egy olyan számítógép-vezérelt szerszámgép, amelyet elsősorban forgásszimmetrikus alkatrészek, például tengelyek, perselyek, csapok és karimák megmunkálására terveztek. A “CNC” rövidítés a “Computer Numerical Control” kifejezésből ered, ami magyarul “számítógépes numerikus vezérlést” jelent. Ez a vezérlési technológia teszi lehetővé, hogy a gép programozott utasítások alapján, emberi beavatkozás nélkül végezze el a bonyolult megmunkálási feladatokat, rendkívüli pontossággal és ismételhetőséggel.
A hagyományos esztergagépekkel ellentétben, ahol a kezelő manuálisan irányítja a szerszám mozgását, a CNC eszterga egy előre elkészített programot futtat. Ez a program digitális kódok sorozatából áll, amelyek pontosan meghatározzák a szerszám útját, a fordulatszámot, az előtolást és egyéb megmunkálási paramétereket. Ennek köszönhetően a gyártási folyamat rendkívül automatizált, és a gyártott alkatrészek minősége konzisztensen magas.
A CNC eszterga a nyersanyagot, jellemzően egy forgó rúdanyagot vagy előformát rögzít az orsóban, majd a forgó munkadarabból egy éles vágószerszám segítségével anyagot távolít el. A szerszám precízen mozog a munkadarabhoz képest, a programban meghatározott útvonalon, így alakítva ki a kívánt formát és méretet. Ez a folyamat a forgácsolás alapelveire épül, ahol az anyagleválasztás apró forgácsok formájában történik.
„A CNC eszterga nem csupán egy eszköz, hanem a modern gyártás sarokköve, amely a mérnöki pontosságot és a digitális vezérlés erejét egyesíti a tökéletes alkatrészek létrehozásában.”
A CNC esztergák képesek számos különböző művelet elvégzésére, mint például hosszesztergálás, homlokesztergálás, beszúrás, leszúrás, menetvágás, fúrás és akár marás is, ha úgynevezett “élő szerszámokkal” vannak felszerelve. Ez a sokoldalúság teszi őket rendkívül értékessé a gyártóiparban, lehetővé téve komplex alkatrészek elkészítését egyetlen gépen, minimalizálva az átállási időt és a többszörös megmunkálási fázisokat.
A CNC eszterga felépítése és kulcsfontosságú elemei
A CNC eszterga egy rendkívül összetett gép, amely számos precíziós mechanikai, elektronikai és szoftveres komponensből áll. Az alábbiakban részletesen bemutatjuk a legfontosabb elemeket, amelyek elengedhetetlenek a CNC eszterga működéséhez.
Ágyazat és gépváz
Az ágyazat és a gépváz a CNC eszterga alapja, amely biztosítja a gép stabilitását és merevségét. Jellemzően öntöttvasból készül, amely kiválóan csillapítja a rezgéseket, ami kritikus a precíziós megmunkálás során. A merev szerkezet alapvető a pontosság fenntartásához, különösen nagy sebességű forgácsolás és nehéz terhelés esetén. Az ágyazaton találhatók a vezetékek, amelyeken a szánrendszer mozog.
Orsó és főhajtás
Az orsó a CNC eszterga szíve, amely a munkadarabot tartja és forgatja. Az orsóba rögzített tokmány (vagy más befogóeszköz, például patron) szorosan tartja a munkadarabot. A főhajtás, amely általában egy nagy teljesítményű elektromotorból áll, biztosítja az orsó forgását. A motor sebességét és irányát a CNC vezérlő szabályozza, lehetővé téve a változatos fordulatszám-tartományok beállítását a különböző anyagok és megmunkálási műveletek igényei szerint. A modern esztergák gyakran direkt hajtású orsóval rendelkeznek, amely minimalizálja a rezgéseket és maximalizálja a pontosságot.
Szánrendszer és vezetékek
A szánrendszer felelős a szerszám precíz mozgatásáért a munkadarabhoz képest. A legtöbb CNC eszterga két fő tengellyel rendelkezik: az X-tengely (sugárirányú mozgás) és a Z-tengely (axiális mozgás). Ezek a tengelyek a munkadarabhoz képest merőlegesen, illetve párhuzamosan mozgatják a szerszámot. A mozgást jellemzően golyósorsók és lineáris vezetékek biztosítják. A golyósorsók rendkívül pontos és súrlódásmentes mozgást tesznek lehetővé, míg a lineáris vezetékek garantálják a szánrendszer merevségét és pontosságát.
Szerszámváltó és revolverfej
A szerszámváltó, vagy más néven revolverfej, lehetővé teszi a gép számára, hogy automatikusan váltson a különböző szerszámok között a programban meghatározottak szerint. Ez jelentősen növeli a gép automatizáltsági fokát és csökkenti az átállási időt. A revolverfej általában 8-12 vagy akár több szerszámállással rendelkezik, amelyekbe különböző esztergakéseket, fúrókat, menetvágókat vagy akár “élő szerszámokat” (pl. marószerszámokat) lehet befogni. A program utasításai alapján a revolverfej elfordul, és a megfelelő szerszámot pozícionálja a megmunkáláshoz.
Vezérlőrendszer (CNC vezérlő)
A CNC vezérlő a gép agya. Ez a számítógép értelmezi a G-kódot és M-kódot tartalmazó programot, és elektromos jelekké alakítja, amelyek a szervomotorokat és más alkatrészeket irányítják. A vezérlő folyamatosan figyeli a gép mozgását és pozícióját (visszacsatolás segítségével), biztosítva a programban előírt pontosságot. A modern CNC vezérlők felhasználóbarát felülettel (HMI – Human Machine Interface) rendelkeznek, amelyek grafikus megjelenítést és diagnosztikai funkciókat is kínálnak.
Hűtés és kenés
A forgácsolási folyamat során jelentős hő keletkezik, ami károsíthatja a szerszámot és a munkadarabot, valamint ronthatja a felületi minőséget. A hűtőfolyadék-rendszer folyamatosan hűtőfolyadékot juttat a vágási zónába, elvezetve a hőt és kimosva a forgácsot. Emellett a gép mozgó alkatrészeinek, például a golyósorsóknak és vezetékeknek a kenése is kulcsfontosságú a hosszú élettartam és a pontos működés érdekében. Az automatikus kenőrendszerek biztosítják a megfelelő olajozást.
Forgácselvezetés
A forgácsolás során keletkező forgácsok nagy mennyiségben gyűlhetnek fel, akadályozva a megmunkálást és veszélyeztetve a kezelőt. A forgácselvezető rendszer, gyakran egy szállítószalag, automatikusan eltávolítja a forgácsokat a munkaterületről, egy gyűjtőkonténerbe juttatva azokat. Ez hozzájárul a folyamatos, felügyelet nélküli működéshez és a munkakörnyezet tisztán tartásához.
Mérőrendszerek
A precíz CNC eszterga működéséhez elengedhetetlenek a mérőrendszerek. Ezek általában inkrementális vagy abszolút jeladók (enkóderek), amelyek folyamatosan visszajelzést adnak a vezérlőnek a szánok és az orsó pontos pozíciójáról. Ezen kívül, egyes gépekben tapintó szondák is találhatóak, amelyekkel a munkadarab vagy a szerszám méretei mérhetők be automatikusan, ezzel is növelve a pontosságot és csökkentve a beállítási időt.
„A CNC eszterga komplexitása a részek tökéletes harmóniájában rejlik, ahol minden komponens hozzájárul a kivételes pontossághoz és a megbízható teljesítményhez.”
A CNC eszterga működési elve: A digitális precizitás útja
A CNC eszterga működése egy logikusan felépített, digitálisan vezérelt folyamaton alapul, amely a tervezéstől a fizikai megmunkálásig terjed. Ez a folyamat biztosítja a rendkívüli pontosságot és ismételhetőséget, ami a modern gyártás alapköve.
Tervezés és CAD/CAM szoftverek
A megmunkálási folyamat első lépése a munkadarab digitális tervezése. Ez általában CAD (Computer-Aided Design) szoftverek segítségével történik, ahol a mérnökök 2D rajzokat vagy 3D modelleket készítenek az alkatrészről. A CAD modellek tartalmazzák az összes geometriai információt, méreteket és tűréseket. Ezt követően a CAM (Computer-Aided Manufacturing) szoftverek veszik át a szerepet. A CAM szoftverek a CAD modell alapján generálják a megmunkálási útvonalakat (toolpaths), kiválasztják a megfelelő szerszámokat, meghatározzák a vágási paramétereket (fordulatszám, előtolás, fogásmélység) és figyelembe veszik a gép specifikus képességeit. A CAM szoftverek végeredménye a G-kód és M-kód, amely a CNC vezérlő számára érthető programnyelv.
Programozás (G-kód és M-kód)
A G-kód (Geometric Code) és az M-kód (Miscellaneous Code) a CNC gépek standard programnyelve. A G-kódok a szerszám mozgását írják le, például egyenes vonalú mozgást (G01), köríves mozgást (G02/G03), vagy gyorsjáratú pozícionálást (G00). Az M-kódok a gép egyéb funkcióit vezérlik, mint például az orsó indítása/leállítása (M03/M05), a hűtőfolyadék be/kikapcsolása (M08/M09), vagy a program leállítása (M30).
Példák G-kódokra:
- G00 X100 Z50: Gyorsjáratú mozgás az X100 és Z50 koordinátákra.
- G01 X50 Z-20 F100: Lineáris előtolás az X50 és Z-20 koordinátákra 100 mm/perc előtolási sebességgel.
- G02 X30 Z-10 R15: Óramutató járásával megegyező köríves mozgás a megadott végpontig, 15 mm sugarú ívvel.
Példák M-kódokra:
- M03 S1500: Orsó indítása óramutató járásával megegyező irányban, 1500 fordulat/perc sebességgel.
- M08: Hűtőfolyadék bekapcsolása.
- M30: Program vége és visszaállás az elejére.
A programozás történhet manuálisan is, de a komplexebb alkatrészekhez szinte kizárólag CAM szoftvereket használnak, amelyek automatikusan generálják a szükséges kódokat.
Beállítás és szerszámozás
Mielőtt a megmunkálás megkezdődhetne, a gépet be kell állítani. Ez magában foglalja a munkadarab rögzítését a tokmányban, a megfelelő szerszámok kiválasztását és befogását a revolverfejbe, valamint a szerszámkorrekciók beállítását. A szerszámkorrekciók (tool offsets) lehetővé teszik, hogy a gép kompenzálja a különböző szerszámok hosszát és sugárát. A munkadarab-nullpont (work offset) beállítása is kritikus, ez határozza meg a program referenciapontját a munkadarabon.
Megmunkálási folyamat lépésről lépésre
- Munkadarab betöltése: A nyersanyagot manuálisan vagy robotizált rendszerrel helyezik be a tokmányba és rögzítik.
- Program betöltése és ellenőrzése: A generált G-kód programot betöltik a CNC vezérlőbe. Az operátor ellenőrzi a programot, gyakran egy grafikus szimuláció segítségével, hogy elkerülje az esetleges ütközéseket vagy hibákat.
- Megmunkálás indítása: A program elindításakor a CNC vezérlő aktiválja az orsót, bekapcsolja a hűtőfolyadékot, és elkezdi mozgatni a szerszámot a programban meghatározott útvonalon.
- Anyagleválasztás: A szerszám folyamatosan forgácsokat távolít el a munkadarabból, alakítva azt a kívánt formára. A vezérlő folyamatosan felügyeli a fordulatszámot, az előtolást és a szerszám pozícióját.
- Szerszámcsere (ha szükséges): Amikor a program egy másik szerszámot igényel, a revolverfej automatikusan elfordul, és a megfelelő szerszámot helyezi pozícióba.
- Folyamatos ellenőrzés: A modern CNC gépek szenzorokkal figyelik a folyamatot, például a szerszámkopást vagy a rezgéseket, és képesek valós időben reagálni a problémákra.
- Befejezés és munkadarab eltávolítása: A program befejezése után a gép leáll, a hűtőfolyadék kikapcsol, és a kész munkadarab eltávolítható.
Visszacsatolás és vezérlés
A CNC eszterga működése egy zárt hurkú vezérlési rendszeren alapul. Ez azt jelenti, hogy a vezérlő nem csupán utasításokat küld a motoroknak, hanem folyamatosan visszajelzést is kap a gép aktuális pozíciójáról és sebességéről. Az enkóderek (jeladók) folyamatosan mérik a szánok és az orsó pontos helyzetét, és ezeket az adatokat visszaküldik a vezérlőnek. Ha eltérés mutatkozik a programban előírt és a tényleges pozíció között, a vezérlő azonnal korrigálja a motorok mozgását. Ez a folyamatos visszacsatolás garantálja a rendkívüli pontosságot és a hibamentes működést, még dinamikus terhelés és változó körülmények között is.
„A digitális precizitás nem varázslat, hanem a CAD/CAM szoftverek, a G-kód logikája és a zárt hurkú vezérlőrendszerek szimbiózisa, amely minden egyes forgácsolási lépést ellenőriz és optimalizál.”

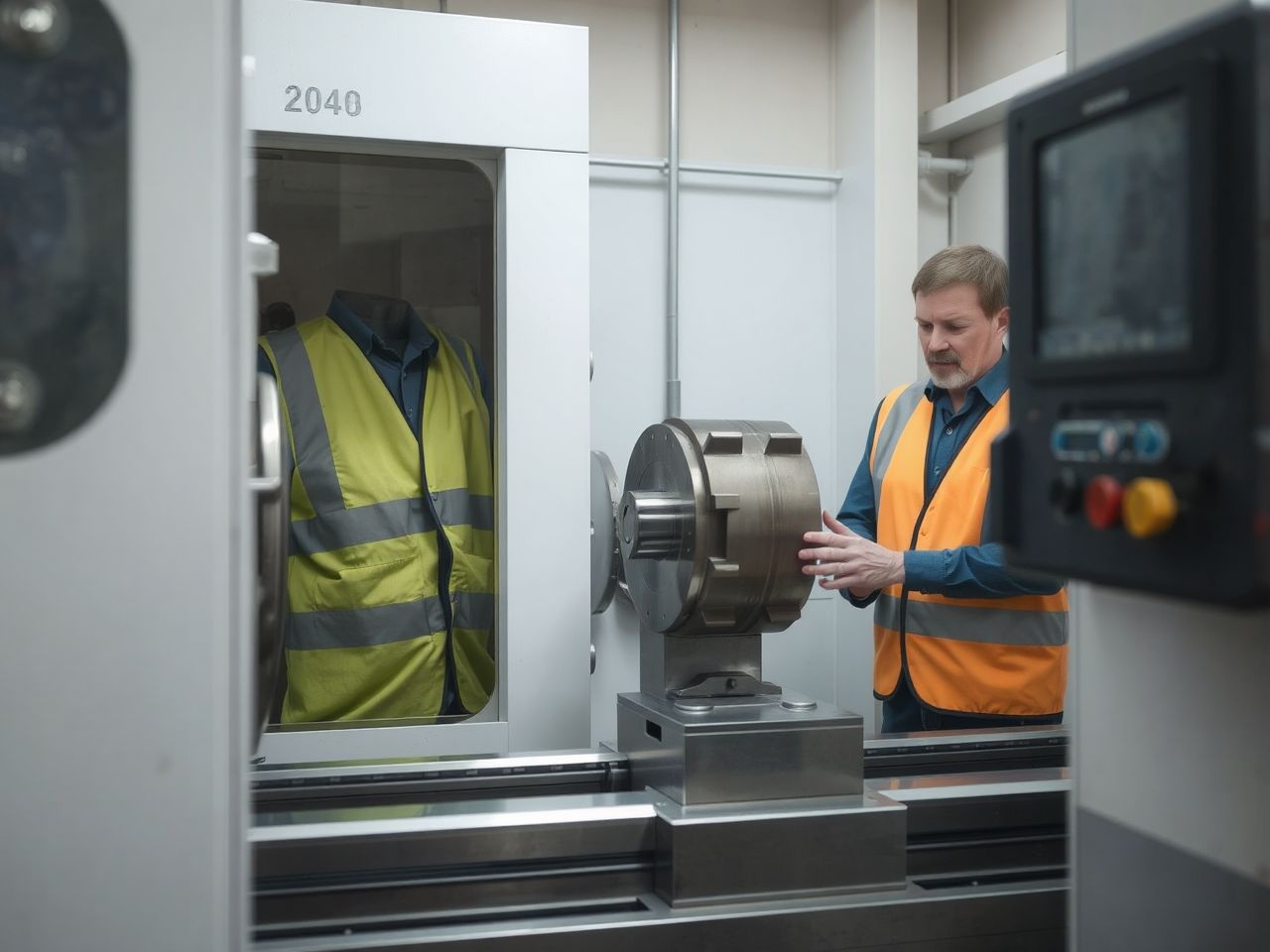

Az esztergálási műveletek típusai CNC gépen
A CNC esztergák rendkívül sokoldalúak, képesek számos különböző típusú forgácsolási művelet elvégzésére, amelyek segítségével a legkülönfélébb formájú és funkciójú alkatrészek hozhatók létre. Az alábbiakban bemutatjuk a leggyakoribb esztergálási műveleteket.
Hosszesztergálás
A hosszesztergálás az egyik alapvető esztergálási művelet, amelynek során a szerszám a munkadarab tengelyével párhuzamosan mozog, csökkentve annak átmérőjét. Ezzel a módszerrel hengeres felületek hozhatók létre, és a munkadarab hossza mentén egyenletes átmérő érhető el. A hosszesztergálás lehet simító vagy nagyoló, attól függően, hogy mennyi anyagot kell eltávolítani, és milyen felületi minőséget kell elérni.
Homlokesztergálás
A homlokesztergálás során a szerszám a munkadarab forgástengelyére merőlegesen mozog, eltávolítva az anyagot a munkadarab végéről, azaz a homlokfelületéről. Ennek a műveletnek a célja a munkadarab hosszának pontos beállítása, vagy egy sima, sík felület létrehozása a végén. Gyakran ez az első művelet, amelyet egy nyersanyagon elvégeznek, hogy referenciapontot hozzanak létre a további megmunkáláshoz.
Kúpesztergálás
A kúpesztergálás egy olyan művelet, amelynek során kúpos felületet alakítanak ki a munkadarabon. Ez azt jelenti, hogy a munkadarab átmérője fokozatosan változik a hossza mentén. A CNC esztergákon ez a szerszám X és Z tengely menti egyidejű, koordinált mozgásával valósítható meg, precízen követve a programban meghatározott kúpszöget.
Profil- és formesztergálás
A profil- és formesztergálás lehetővé teszi komplex, nem egyenes vagy nem köríves kontúrok, valamint különböző profilok létrehozását a munkadarab felületén. Ez magában foglalhatja lekerekítések, letörések, homorú vagy domború felületek kialakítását. A CNC vezérlő precízen irányítja a szerszámot a programozott útvonal mentén, így rendkívül pontos és ismételhető profilok készíthetők.
Fúrás és marás (élő szerszámokkal)
A modern CNC esztergák egyre gyakrabban rendelkeznek úgynevezett élő szerszámokkal, amelyek saját motorral rendelkeznek, és képesek forogni a revolverfejben. Ez lehetővé teszi, hogy a gép ne csak esztergálási, hanem fúrási és marási műveleteket is végezzen a munkadarabon anélkül, hogy azt át kellene fogni egy másik gépre. Ez a képesség jelentősen növeli a gép sokoldalúságát és csökkenti a gyártási időt. Az élő szerszámok használatához gyakran szükséges a Y-tengely és a C-tengely (az orsó precíziós szögpozicionálása) megléte is.
Menetesztergálás
A menetesztergálás a csavarmenetek (külső vagy belső) kialakítására szolgál a munkadarabon. A CNC eszterga precízen szinkronizálja az orsó forgását a szerszám Z-tengely menti mozgásával, biztosítva a pontos menetemelkedést. Különböző menetprofilok (metrikus, collos, trapéz stb.) hozhatók létre, nagy pontossággal és jó felületi minőséggel.
Leszúrás és beszúrás
A leszúrás (parting off) az a művelet, amikor a kész alkatrészt leválasztják a rúdanyagról egy vékony, speciális leszúrókéssel. A beszúrás (grooving) hasonló, de nem választja le teljesen az alkatrészt; ehelyett hornyokat vagy vájatokat alakít ki a munkadarab felületén, meghatározott mélységben és szélességben. Ezek a műveletek precíz szerszámozást és stabil gépbeállítást igényelnek a jó felületi minőség és a méretpontosság érdekében.
Recézés
A recézés során egy speciális recéző szerszám segítségével mintázatot (jellemzően rombusz vagy egyenes vonalú) préselnek a munkadarab felületére. Ennek célja általában a jobb fogás biztosítása (pl. markolatoknál) vagy esztétikai célok. Bár nem forgácsolási művelet, a CNC esztergák képesek pontosan pozícionálni és ellenőrizni a recéző szerszámot a kívánt mintázat létrehozásához.
Ezek a műveletek, kombinálva a CNC esztergák automatizáltságával és precíziójával, lehetővé teszik a mérnökök és gyártók számára, hogy rendkívül sokféle alkatrészt állítsanak elő, a legegyszerűbb csapoktól a legkomplexebb turbinaalkatrészekig, egyetlen gépen, minimális emberi beavatkozással.
A CNC esztergálás előnyei és hátrányai
Mint minden technológiának, a CNC esztergálásnak is megvannak a maga erősségei és gyengeségei. Fontos megérteni ezeket, amikor mérlegeljük az alkalmazását egy adott gyártási feladathoz.
Előnyök
A CNC esztergálás számos jelentős előnnyel jár a hagyományos megmunkálási módszerekhez képest, amelyek forradalmasították a gyártóipart.
1. Rendkívüli precizitás és pontosság: A CNC gépek képesek mikronos pontossággal dolgozni, ami elengedhetetlen a szigorú tűrésű alkatrészek gyártásához. A számítógépes vezérlés kiküszöböli az emberi hiba lehetőségét a mozgásvezérlésben.
2. Kiváló ismételhetőség: Miután egy programot sikeresen beállítottak, a gép képes azonos minőségű és méretpontosságú alkatrészeket gyártani ezerszámra. Ez kulcsfontosságú a tömeggyártásban és a sorozatgyártásban.
3. Magas termelékenység és sebesség: A CNC esztergák sokkal gyorsabban dolgoznak, mint a kézi gépek. Az automatikus szerszámcsere, a gyorsjáratú mozgások és az optimalizált vágási paraméterek jelentősen csökkentik a ciklusidőt.
4. Komplex geometriák megmunkálása: A CNC vezérlő képes bonyolult, ívelt vagy szabadformájú felületeket is precízen megmunkálni, amelyek kézi úton szinte lehetetlenek lennének. A több tengelyes gépek még nagyobb szabadságot adnak a tervezőknek.
5. Automatizálás és felügyelet nélküli működés: A programozhatóság lehetővé teszi a gépek felügyelet nélküli működését hosszabb ideig, akár éjszaka is. Robotok és automatikus anyagbetöltő rendszerek integrálásával teljesen automatizált gyártócellák hozhatók létre.
6. Csökkentett munkaerőigény: Bár képzett operátorokra van szükség a programozáshoz és beállításhoz, a gép működése közben kevesebb emberi beavatkozást igényel, ami hosszú távon munkaerő-költséget takaríthat meg.
7. Rugalmasság és gyors átállás: A programok gyorsan betölthetők és módosíthatók, ami lehetővé teszi a gyors átállást különböző alkatrészek gyártása között. Ideális kis- és középszériás gyártáshoz is.
8. Javított munkabiztonság: Az operátoroknak nem kell közvetlenül érintkezniük a forgó munkadarabbal vagy a vágószerszámmal a megmunkálás során, ami jelentősen csökkenti a balesetek kockázatát.
Hátrányok
A számos előny mellett a CNC esztergálás néhány hátrányt is rejt magában, amelyeket figyelembe kell venni a befektetés és az üzemeltetés során.
1. Magas kezdeti beruházási költség: A CNC esztergák jelentősen drágábbak, mint a hagyományos manuális gépek. A gép mellett a szoftverek, a szerszámok és a perifériák is jelentős költséget jelentenek.
2. Programozási és kezelési komplexitás: A CNC gépek üzemeltetése speciális tudást igényel. Képzett programozókra, gépkezelőkre és karbantartókra van szükség, akik értenek a G-kódhoz, a CAM szoftverekhez és a gép mechanikájához.
3. Karbantartási igény: A komplex elektronikai és mechanikai rendszerek rendszeres és szakszerű karbantartást igényelnek. Az alkatrészek cseréje drága lehet, és a leállási idő termeléskiesést okoz.
4. Energiafogyasztás: A nagy teljesítményű motorok és a folyamatosan működő vezérlőrendszerek jelentős energiafogyasztással járhatnak, ami növeli az üzemeltetési költségeket.
5. Nem mindig költséghatékony egyedi darabokhoz: Nagyon kis szériás vagy egyedi darabok gyártása esetén a programozási és beállítási idő, valamint a gép amortizációja miatt a CNC esztergálás nem mindig a legköltséghatékonyabb megoldás. Ekkor a manuális esztergálás bizonyos esetekben előnyösebb lehet.
Összességében a CNC esztergálás előnyei messze felülmúlják a hátrányokat a legtöbb modern gyártási környezetben, különösen, ha nagy pontosságra, ismételhetőségre és termelékenységre van szükség. A kezdeti befektetés hosszú távon megtérül a hatékonyság és a minőség javulása révén.
Anyagok, melyek megmunkálhatók CNC esztergán
A CNC esztergák rendkívül sokoldalúak az anyagok megmunkálása terén, ami hozzájárul széleskörű ipari alkalmazásukhoz. Szinte bármilyen anyag, amely forgácsolható, megmunkálható CNC esztergán, természetesen a megfelelő szerszámok, vágási paraméterek és hűtés alkalmazásával. Az alábbiakban bemutatjuk a leggyakrabban megmunkált anyagokat.
Fémek
A fémek képezik a CNC esztergálás során megmunkált anyagok legnagyobb csoportját. Különböző tulajdonságaik miatt speciális megmunkálási stratégiákat igényelnek.
- Acél: A leggyakrabban megmunkált fémek közé tartozik, széles körben alkalmazzák a gépiparban, autóiparban. Különböző ötvözetek léteznek (szénacél, ötvözött acél, szerszámacél), amelyek megmunkálhatósága eltérő. A keményebb acélokhoz speciális bevonatos szerszámokra és alacsonyabb vágási sebességre lehet szükség.
- Rozsdamentes acél: Korrózióálló tulajdonságai miatt népszerű az élelmiszeriparban, orvosi iparban és vegyiparban. Keményebb és szívósabb, mint a hagyományos acél, hajlamos a felkeményedésre, ezért alacsonyabb fordulatszámot és stabil szerszámokat igényel.
- Alumínium és alumíniumötvözetek: Könnyű súlyuk és jó megmunkálhatóságuk miatt ideálisak a repülőgépiparban, autóiparban és elektronikai iparban. Viszonylag lágyak, így nagy vágási sebességek és előtolások alkalmazhatók, de hajlamosak a kenődésre és a szerszám élére tapadásra, ezért megfelelő hűtés és éles szerszámok szükségesek.
- Réz és rézötvözetek (bronz, sárgaréz): Kiváló elektromos és hővezető képességük miatt az elektronikai iparban, vízvezeték-szerelésben használatosak. Jól forgácsolhatók, de a sárgaréz hajlamos a törékenységre, a réz pedig a kenődésre.
- Titán és titánötvözetek: Rendkívül nagy szilárdság-tömeg aránnyal és korrózióállósággal rendelkeznek, ami miatt a repülőgépiparban, orvosi implantátumokban (biokompatibilitás) és sporteszközökben alkalmazzák. Nehezen megmunkálhatók, alacsony vágási sebességet, nagy előtolást és bőséges hűtést igényelnek.
- Nikkelötvözetek (Inconel, Hastelloy): Magas hőállóságuk és korrózióállóságuk miatt az űrrepülőgépiparban és az energiaiparban használatosak. Rendkívül nehezen megmunkálhatók, nagy szerszámkopást okoznak.
Műanyagok
Számos műanyag is sikeresen megmunkálható CNC esztergán, különösen, ha precíziós alkatrészekre van szükség, vagy kis szériás gyártásról van szó.
- POM (Delrin): Kiváló mechanikai tulajdonságokkal és jó megmunkálhatósággal rendelkezik, gyakran használják fogaskerekek, perselyek és csúszó alkatrészek gyártására.
- PVC: Vegyszerállósága miatt népszerű a vegyiparban és vízvezeték-szerelésben.
- PEEK: Nagy teljesítményű műanyag, kiváló hő- és vegyszerállósággal, valamint mechanikai szilárdsággal. Orvosi implantátumokban és űrrepülőgépek alkatrészeinél alkalmazzák.
- Akril (PMMA): Átlátszó, esztétikus anyag, amelyet optikai alkatrészekhez vagy dekoratív elemekhez használnak.
- Nylon (PA): Jó kopásállóságú és szilárdságú anyag, gyakran gépelemekhez.
A műanyagok megmunkálásakor fontos a megfelelő vágási sebesség és a forgács eltávolítása, mivel hajlamosak az olvadásra vagy a sorjásodásra.
Kompozitok
Egyes kompozit anyagok, mint például az üvegszálas erősítésű műanyagok (GFRP) vagy a szénszálas erősítésű műanyagok (CFRP) is megmunkálhatók CNC esztergán, bár ez speciális szerszámokat (pl. gyémánt bevonatú) és megmunkálási stratégiákat igényel a szálak elkerülése és a por kezelése miatt.
Exotikus anyagok
A CNC esztergák képesek egzotikus anyagok, például kerámiák (zöld állapotban), vagy speciális ötvözetek megmunkálására is, amelyek rendkívül kemények vagy egyedi tulajdonságokkal rendelkeznek. Ezek megmunkálása különösen nagy kihívást jelent, és gyakran egyedi szerszámokat és megmunkálási paramétereket igényel.
Az anyagválasztás szempontjából a keménység, szilárdság, hővezetés, kopásállóság és a kémiai stabilitás mind kulcsfontosságú tényezők, amelyek befolyásolják a CNC eszterga működését és a megmunkálási folyamat optimalizálását. A megfelelő szerszámanyag (pl. keményfém, cermet, kerámia, CBN, PCD) és bevonat kiválasztása elengedhetetlen a hatékony és gazdaságos forgácsoláshoz.
Mely iparágakban alkalmazzák a CNC esztergákat?
A CNC esztergák sokoldalúságuknak, precizitásuknak és automatizáltságuknak köszönhetően a modern ipar szinte minden szegmensében nélkülözhetetlen szerepet töltenek be. Képesek a legkülönfélébb alkatrészek gyártására, a mikroszkopikus precíziós elemekről a nagyméretű ipari komponensekig. Az alábbiakban részletesen bemutatjuk azokat az iparágakat, ahol a CNC eszterga alkalmazása kulcsfontosságú.
Autóipar
Az autóipar az egyik legnagyobb felhasználója a CNC esztergáknak. Számos kritikus alkatrész készül ezen gépek segítségével, amelyek elengedhetetlenek a járművek működéséhez és biztonságához. Ide tartoznak:
- Motoralkatrészek: Főtengelyek, vezérműtengelyek, szelepek, dugattyúcsapok.
- Futómű elemek: Tengelyek, csapágyházak, kerékagyak, lengéscsillapító alkatrészek.
- Erőátviteli alkatrészek: Sebességváltó tengelyek, perselyek, gyűrűk.
- Fékrendszerek komponensei: Fékdobok, féktárcsa agyak.
- Csatlakozók és rögzítőelemek: Speciális csavarok, anyák, illesztőelemek.
A nagy volumenű gyártás és a szigorú minőségi előírások miatt az automatizált CNC esztergálás elengedhetetlen az autóiparban.
Repülőgép- és űrrepülőgépipar
Ebben az iparágban a pontosság, a megbízhatóság és a könnyű súly kritikus fontosságú. A CNC esztergák ideálisak a nagy szilárdságú, speciális ötvözetek (pl. titán, Inconel, alumíniumötvözetek) megmunkálására.
- Turbina alkatrészek: Tengelyek, kompresszor- és turbinalapátok (bár ezeket inkább marással készítik, de az alapgeometria esztergálható).
- Hidraulikus rendszerek komponensei: Szelepházak, dugattyúk, csatlakozók.
- Fékrendszer elemek: Fékhengerek.
- Szerkezeti elemek: Különböző perselyek, csapok, rögzítőelemek.
A CNC eszterga működése itt a legszigorúbb tűréshatároknak is megfelel, ami létfontosságú a biztonság szempontjából.
Orvosi ipar és gyógyászati eszközök
Az orvosi iparban a biokompatibilis anyagokból (pl. titán, rozsdamentes acél, PEEK) készült, rendkívül precíz és steril alkatrészekre van szükség. A CNC esztergák kulcsszerepet játszanak a gyártásukban.
- Implantátumok: Csípő- és térdprotézisek komponensei, fogászati implantátumok, csontcsavarok.
- Sebészeti eszközök: Endoszkópos eszközök, speciális szikék, fogók részei.
- Protetikai elemek: Művégtagok csatlakozó elemei.
- Orvosi műszerek: Diagnosztikai eszközök precíziós alkatrészei.
A miniatürizálás és a komplex formák megmunkálása itt különösen hangsúlyos.
Gépgyártás és szerszámgyártás
Ez az iparág a CNC esztergák elsődleges felhasználója, hiszen ők maguk is gépeket és szerszámokat gyártanak.
- Gépalkatrészek: Tengelyek, perselyek, csapágyházak, csatlakozóelemek, szelepek.
- Szerszámok: Marószerszámok szárai, fúrók előgyártmányai, speciális befogóeszközök.
- Hidraulikus és pneumatikus elemek: Hengerdugattyúk, szelepházak, csatlakozók.
A CNC eszterga itt nem csak a gyártásban, hanem a prototípusok és egyedi alkatrészek készítésében is alapvető.
Energiaipar
Az energiaiparban, legyen szó hagyományos vagy megújuló energiákról, robusztus és tartós alkatrészekre van szükség, amelyek ellenállnak a magas nyomásnak, hőmérsékletnek és korróziónak.
- Olaj- és gázipar: Szelepek, csatlakozók, fúrófejek komponensei, csővezetékek elemei.
- Turbina alkatrészek: Gázturbinák és szélturbinák tengelyei, perselyei.
- Atomerőművek: Speciális csatlakozók és rögzítőelemek.
A nagy méretű és nagy szilárdságú anyagok megmunkálása jellemző ebben a szektorban.
Elektronikai ipar
Bár az elektronikai alkatrészek többsége nem forgácsolással készül, a CNC esztergák itt is szerepet kapnak a precíziós mechanikai részek gyártásában.
- Csatlakozók: Finommechanikai csatlakozó tüskék és házak.
- Házak és burkolatok: Kisméretű elektronikai eszközök fém házai.
- Optikai rendszerek: Lencsefoglalatok, precíziós beállító elemek.
A mikromegmunkálási képességek itt különösen értékesek.
Ékszergyártás és óraipar
A CNC esztergák forradalmasították a precíziós fémalkatrészek gyártását az ékszer- és óraiparban.
- Óraalkatrészek: Tengelyek, fogaskerekek, tokok, korona.
- Ékszerkomponensek: Gyűrűk, medálok, kapcsok, díszítőelemek.
A finom részletek és a magas esztétikai igények miatt a CNC eszterga precizitása elengedhetetlen.
Általános gépészet és prototípusgyártás
Az egyedi alkatrészek, kis szériák és prototípusok gyártásában a CNC esztergák rugalmassága és gyors átállási képessége felbecsülhetetlen. Bármilyen iparágba szállító kis- és középvállalatok gyakran használnak ilyen gépeket.
Mezőgazdasági gépgyártás
A mezőgazdasági gépek robusztus és tartós alkatrészeket igényelnek, amelyek ellenállnak a zord környezeti feltételeknek. A CNC esztergák itt is alkalmazhatók tengelyek, perselyek, csatlakozóelemek gyártására.
Élelmiszeripar
Az élelmiszeripari gépek és berendezések rozsdamentes acélból készült, higiénikus és könnyen tisztítható alkatrészeket igényelnek. A CNC esztergák képesek ezeket az anyagokat precízen megmunkálni, biztosítva a szigorú élelmiszerbiztonsági előírások betartását.
Látható, hogy a CNC eszterga nem csupán egy szerszámgép, hanem a modern ipar egyik legfontosabb hajtóereje, amely lehetővé teszi a technológiai fejlődést és az innovációt a legkülönfélébb területeken.

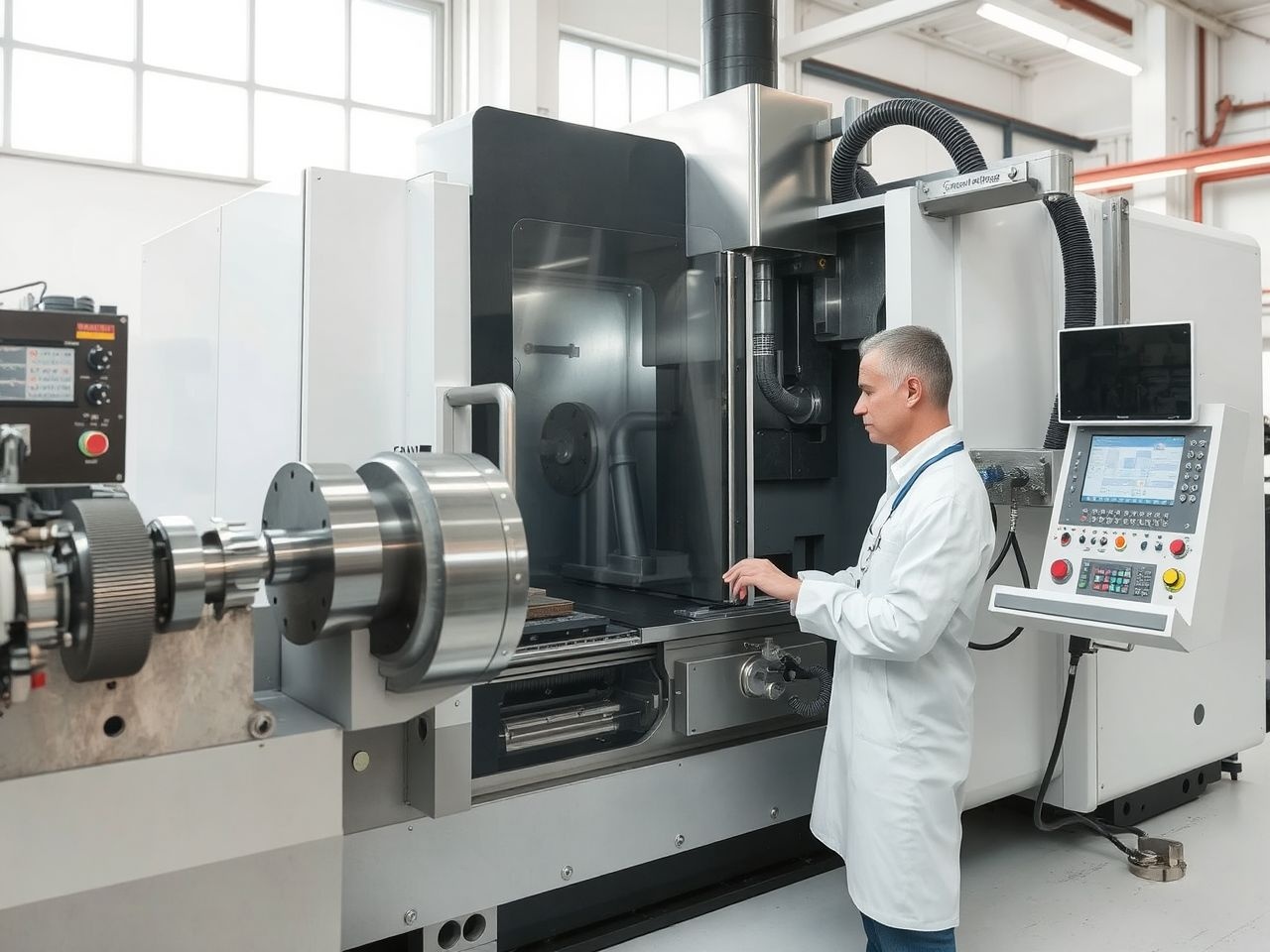

A CNC esztergálás jövője és trendjei
A CNC esztergálás, mint minden ipari technológia, folyamatos fejlődésen megy keresztül. A digitalizáció, az automatizálás és az intelligens rendszerek térnyerése új lehetőségeket nyit meg, és formálja a jövő gyártási folyamatait. Az alábbiakban bemutatjuk a legfontosabb trendeket és a CNC esztergálás jövőbeli irányait.
Ipar 4.0 és digitalizáció
Az Ipar 4.0 koncepciója a gyártási folyamatok teljes digitalizálását és hálózatba kapcsolását jelenti. Ennek részeként a CNC esztergák is egyre inkább beépülnek az intelligens gyárakba. Ez magában foglalja:
- IoT (Internet of Things) integráció: A gépek szenzorokkal felszerelve folyamatosan adatokat gyűjtenek a működésükről (fordulatszám, előtolás, hőmérséklet, rezgések, szerszámkopás).
- Felhőalapú rendszerek: Az adatok a felhőbe kerülnek, ahol elemzik és optimalizálják a gyártási folyamatokat, lehetővé téve a valós idejű döntéshozatalt és a távoli felügyeletet.
- Digitális iker: A fizikai gép digitális mása, amelyen szimulációk futtathatók, optimalizálhatók a programok, és prediktív karbantartási stratégiák dolgozhatók ki.
Ez a digitalizáció növeli a hatékonyságot, csökkenti a selejtet és optimalizálja az erőforrás-felhasználást.
Mesterséges intelligencia és gépi tanulás
A mesterséges intelligencia (MI) és a gépi tanulás (ML) egyre nagyobb szerepet kap a CNC esztergálásban. Az MI algoritmusok képesek elemezni a gép szenzoradatait, felismerni a mintázatokat és előre jelezni a problémákat, még mielőtt azok bekövetkeznének. Ez magában foglalja:
- Prediktív karbantartás: Az MI előre jelzi a gépalkatrészek meghibásodását, lehetővé téve a karbantartás ütemezését a termelés leállása előtt.
- Folyamatoptimalizálás: Az ML algoritmusok képesek optimalizálni a vágási paramétereket valós időben, a szerszámkopás, az anyagkeménység vagy a felületi minőség alapján, maximalizálva a termelékenységet és a szerszám élettartamát.
- Minőségellenőrzés: Az MI alapú képfeldolgozó rendszerek képesek valós időben ellenőrizni a gyártott alkatrészek minőségét, azonnal jelezve az eltéréseket.
Automatizálás és robotika
A robotika és az automatizálás integrációja a CNC esztergálásba tovább növeli a termelékenységet és csökkenti a munkaerőigényt. A robotkarok képesek:
- Automata anyagbetöltés és -kivétel: A robotok önállóan töltik be a nyersanyagot és távolítják el a kész alkatrészeket, lehetővé téve a felügyelet nélküli működést, akár 24/7-ben.
- Szerszámcsere automatizálása: Bár a revolverfej automatikus, speciális alkalmazásokban robotok is segíthetnek a szerszámok cseréjében vagy a szerszám magazinok feltöltésében.
- Utófeldolgozás: A robotok képesek elvégezni az utófeldolgozási feladatokat, mint például a sorjátlanítás, tisztítás vagy mérés.
Multifunkciós gépek
A multifunkciós gépek, amelyek esztergálási, marási, fúrási és akár köszörülési műveleteket is képesek elvégezni egyetlen befogással, egyre elterjedtebbek. Ezek a gépek minimalizálják az átállási időt, csökkentik a megmunkálási hibákat és növelik a komplex alkatrészek gyártásának hatékonyságát. Az élő szerszámok és a Y- és C-tengelyek elengedhetetlenek ehhez a képességhez.
Fenntarthatóság
A fenntarthatóság egyre fontosabb szempont a gyártásban. A CNC esztergálás terén ez a következőket jelenti:
- Energiahatékonyság: Új generációs motorok és vezérlőrendszerek, amelyek csökkentik az energiafogyasztást.
- Hulladékcsökkentés: Optimalizált megmunkálási stratégiák és szerszámok, amelyek minimalizálják az anyagveszteséget és a forgács mennyiségét.
- Környezetbarát hűtőfolyadékok: Fejlesztések a hűtőfolyadékok terén, amelyek kevésbé terhelik a környezetet és az emberi egészséget.
- száraz megmunkálás és minimális kenőanyagos (MQL) technológiák: Ezek a módszerek csökkentik vagy teljesen kiküszöbölik a hűtőfolyadékok használatát, csökkentve a környezeti terhelést és a költségeket.
Új anyagok és technológiák
A CNC esztergák folyamatosan alkalmazkodnak az új anyagokhoz és a gyártási technológiákhoz:
- Fejlett anyagok megmunkálása: Képesek egyre nehezebben megmunkálható anyagok, például kompozitok, kerámiák vagy egzotikus ötvözetek precíz megmunkálására.
- Additív gyártás integrációja: Hibrid gépek, amelyek kombinálják az additív (3D nyomtatás) és a szubtraktív (forgácsolás) gyártási eljárásokat. Például egy alkatrész alapformáját 3D nyomtatással hozzák létre, majd CNC esztergán finomítják a felületet és a precíziós méreteket.
A CNC esztergálás jövője egyértelműen az intelligens, hálózatba kapcsolt, autonóm és fenntartható gyártási rendszerek felé mutat. Ezek a fejlesztések tovább növelik a technológia hatékonyságát, rugalmasságát és jelentőségét a globális iparban.
Gyakori kihívások és megoldások a CNC esztergálásban
Bár a CNC esztergálás rendkívül fejlett és automatizált, a gyakorlatban számos kihívással szembesülhetnek a gyártók. Ezeknek a problémáknak a felismerése és a megfelelő megoldások alkalmazása kulcsfontosságú a hatékony és gazdaságos termeléshez.
Szerszámkopás
A szerszámkopás elkerülhetetlen velejárója a forgácsolásnak. Azonban a túlzott vagy egyenetlen kopás ronthatja a felületi minőséget, méretpontatlanságot okozhat, és akár a szerszám töréséhez is vezethet. Ez leállási időt és költséges szerszámcserét von maga után.
- Megoldások:
- Optimális vágási paraméterek: A megfelelő fordulatszám, előtolás és fogásmélység kiválasztása az anyag és a szerszám típusához igazítva.
- Szerszámanyag és bevonat: Magas minőségű, kopásálló szerszámanyagok (pl. keményfém, kerámia) és speciális bevonatok (pl. TiN, TiAlN) használata.
- Hűtés: Bőséges és megfelelő hűtőfolyadék-ellátás a vágási zónába, ami csökkenti a hőmérsékletet és elvezeti a forgácsot.
- Szerszámfigyelő rendszerek: Szenzorok (pl. akusztikus emissziós szenzorok, erőmérő cellák) alkalmazása a szerszámkopás valós idejű monitorozására és az automatikus szerszámcserére.
Forgácskezelés
A forgácsolás során keletkező forgács mennyisége és típusa jelentős problémákat okozhat, ha nem kezelik megfelelően. A hosszú, összefüggő forgácsok összegabalyodhatnak a munkadarabon vagy a szerszámon, károsíthatják a felületet, eltömíthetik a hűtőfolyadék-fúvókákat, és balesetveszélyesek lehetnek.
- Megoldások:
- Forgácstörő lapkák: Speciális geometriájú szerszámlapkák, amelyek kisebb, könnyebben kezelhető forgácsokat hoznak létre.
- Megfelelő vágási paraméterek: Az előtolás és fogásmélység optimalizálása a forgácstörés elősegítésére.
- Hűtőfolyadék-nyomás: Nagy nyomású hűtőfolyadék használata, amely segít eltávolítani a forgácsot a vágási zónából.
- Forgácselvezető rendszerek: Automatikus szállítószalagok és forgácsgyűjtő konténerek a folyamatos eltávolításhoz.
Felületi minőség
A nem megfelelő felületi minőség (pl. érdes felület, sorja, kráterek) gyakori probléma, amely utólagos megmunkálást, például köszörülést vagy polírozást igényelhet, növelve a költségeket és az időt.
- Megoldások:
- Éles szerszámok: Rendszeres szerszámcsere vagy élezés.
- Optimális vágási paraméterek: Simító fogásoknál alacsonyabb előtolás és kisebb fogásmélység alkalmazása.
- Megfelelő hűtés és kenés: Csökkenti a súrlódást és a hőmérsékletet, javítva a felületi minőséget.
- Gép merevsége: Egy stabil, merev gépváz és szerszámbefogás minimalizálja a rezgéseket.
- Anyagválasztás: Egyes anyagok természetüknél fogva jobb felületi minőséget tesznek lehetővé.
Programozási hibák
A programozási hibák, legyenek azok G-kód hibák, szerszámút-ütközések vagy rossz paraméterbeállítások, súlyos károkat okozhatnak a gépben, a szerszámokban és a munkadarabban.
- Megoldások:
- CAM szoftverek: Modern CAM rendszerek használata, amelyek automatikusan generálják a hibamentes G-kódot és szimulációs lehetőségeket kínálnak.
- Szimuláció és ellenőrzés: A program futtatása előtt virtuális szimulációval ellenőrizni kell az összes mozgást és ütközést.
- Programellenőrző rendszerek: Szoftverek, amelyek ellenőrzik a G-kód szintaxisát és logikáját.
- Képzett programozók: Folyamatos képzés és tapasztalatgyűjtés a programozóknak.
- Dry run (száraz futás): A program lefuttatása a munkadarab és a szerszám érintkezése nélkül, a megmunkálási tér felett, alacsony sebességgel.
Gépbeállítás
A pontatlan gépbeállítás, mint például a munkadarab-nullpont hibás meghatározása, a szerszámkorrekciók pontatlansága, vagy a munkadarab nem megfelelő rögzítése, méretpontatlanságot és selejtet eredményezhet.
- Megoldások:
- Automata mérőrendszerek: Tapintó szondák használata a munkadarab és a szerszám automatikus bemérésére.
- Standardizált befogóeszközök: Precíziós tokmányok, patronok és egyéb befogók alkalmazása.
- Képzett gépkezelők: A kezelők megfelelő oktatása a pontos beállítási eljárásokra.
- Rendszeres kalibrálás: A gép és a mérőeszközök rendszeres kalibrálása a pontosság fenntartása érdekében.
Ezeknek a kihívásoknak a proaktív kezelése és a modern technológiák alkalmazása biztosítja, hogy a CNC esztergálás továbbra is a leghatékonyabb és legmegbízhatóbb megmunkálási módszer maradjon a forgásszimmetrikus alkatrészek gyártásában.
A CNC eszterga működése és az iparágakban való alkalmazása tehát egy komplex, mégis rendkívül hatékony rendszert takar. A digitális vezérlés, a precíziós mechanika és a folyamatos innovációk révén a CNC esztergálás továbbra is a modern gyártás egyik alappillére marad. Képessége, hogy hihetetlen pontossággal és ismételhetőséggel alakítson ki bonyolult formákat a legkülönfélébb anyagokból, teszi nélkülözhetetlenné az autóipartól az űrrepülésig, az orvosi eszközök gyártásától az elektronikai iparig. Ahogy a technológia fejlődik, és az Ipar 4.0 elvei egyre inkább teret nyernek, a CNC esztergák még intelligensebbé, automatizáltabbá és fenntarthatóbbá válnak, tovább erősítve pozíciójukat a jövő gyártási folyamataiban.
