Az SWR mérő működése és szerepe – elengedhetetlen eszköz a hatékony rádiókommunikációhoz

A rádiókommunikáció világában a hatékonyság és a megbízhatóság kulcsfontosságú. Legyen szó amatőr rádiózásról, CB-s forgalmazásról, professzionális ipari rendszerekről vagy akár mobilhálózati infrastruktúráról, minden esetben az a cél, hogy az adóberendezésből kilépő rádiófrekvenciás energia a lehető legoptimálisabban jusson el az antennához, majd onnan a levegőbe. Ennek a folyamatnak a monitorozásában és optimalizálásában játszik elengedhetetlen szerepet az SWR mérő, azaz az állóhullám-arány mérő. Ez a műszer nem csupán egy technikai eszköz, hanem a rádióamatőrök és szakemberek egyik legfontosabb “szeme” és “füle”, amely valós idejű visszajelzést ad a rádiórendszer antennájának és tápvezetékének illesztéséről.

Az SWR, azaz a Standing Wave Ratio (állóhullám-arány) egy olyan kulcsfontosságú paraméter, amely a rádiófrekvenciás rendszerekben az energiaátvitel hatékonyságát jellemzi. Egyszerűen fogalmazva, megmutatja, hogy az adóból az antennába küldött energia mekkora része jut el ténylegesen a célállomásra, és mennyi verődik vissza az adó felé. Egy rosszul illesztett rendszerben jelentős mennyiségű energia visszaverődhet, ami nemcsak a kommunikáció hatékonyságát rontja drasztikusan, hanem komoly károkat is okozhat az adóberendezésben. Az SWR mérő segítségével felismerhetők és orvosolhatók ezek a problémák, biztosítva a stabil és megbízható rádiókapcsolatot.

Mi az SWR és miért létfontosságú a rádiókommunikációban?

Az SWR, vagyis az állóhullám-arány, alapvetően két hullám, az előrehaladó (forward) és a visszaverődő (reflected) rádiófrekvenciás hullám viszonyát írja le egy átviteli vonalon, például egy koaxiális kábelen. Amikor egy adó rádiófrekvenciás energiát küld ki, az az antennához tart. Ideális esetben az antenna teljes mértékben sugározza ezt az energiát a térbe. Azonban, ha az antenna és az átviteli vonal impedanciája nem illeszkedik tökéletesen, az energia egy része nem sugárzódik ki, hanem visszaverődik az antennáról az adó felé. Ez a visszaverődő energia találkozik az előrehaladó hullámmal, és a két hullám interferenciája hozza létre az úgynevezett állóhullámokat a tápvonalon.

Az állóhullám-arány számszerűen fejezi ki ezt az illesztési állapotot. Az ideális érték 1:1, ami azt jelenti, hogy az antenna impedanciája pontosan megegyezik a tápvonal és az adó kimeneti impedanciájával (általában 50 Ohm). Ebben az esetben nincs visszaverődés, az összes energia kisugárzódik. Minél nagyobb az SWR érték (pl. 1.5:1, 2:1, 3:1 stb.), annál nagyobb az illesztési hiba és annál több energia verődik vissza. Ez a visszaverődött energia nemcsak elvesztegetett teljesítményt jelent, hanem az adó végfokozatát is túlterhelheti, ami túlmelegedéshez és akár az adó tönkremeneteléhez vezethet.

A hatékony rádiókommunikáció szempontjából az SWR létfontosságú. Egy magas SWR érték csökkenti az adás hatótávolságát és minőségét, mivel kevesebb energia jut el a vevőhöz. Ezenkívül a visszaverődő energia megnöveli az adóberendezés hőtermelését, ami jelentősen lerövidítheti annak élettartamát. Ezért a rendszeres SWR mérés és az illesztés optimalizálása nem csupán a maximális teljesítmény kiaknázásához, hanem a berendezések védelméhez is elengedhetetlen. Az SWR mérő tehát nem luxus, hanem a rádiókommunikációs lánc egyik alapvető diagnosztikai eszköze.

Az állóhullám-arány (SWR) fizikai alapjai és a rádiófrekvenciás energiaátvitel

Az állóhullám-arány (SWR) mélyebb megértéséhez elengedhetetlen, hogy betekintsünk a rádiófrekvenciás energiaátvitel fizikai alapjaiba. Képzeljünk el egy koaxiális kábelt, amelyen egy rádiófrekvenciás jel halad. Ez az úgynevezett előrehaladó hullám. Amikor ez a hullám eléri a tápvonal végét, vagyis az antennát, ideális esetben az antenna impedanciája pontosan megegyezik a tápvonal karakterisztikus impedanciájával (pl. 50 Ohm). Ebben az esetben az energia teljes mértékben átadódik az antennának, és az kisugározza azt a térbe.

Azonban a valóságban ritkán valósul meg a tökéletes illesztés. Ha az antenna impedanciája eltér a tápvonal impedanciájától, akkor az energia egy része nem tud átadódni, hanem visszatükröződik az antennáról a tápvonalon keresztül az adó felé. Ez a visszaverődő hullám. Az előrehaladó és a visszaverődő hullámok a tápvonalon haladva találkoznak és interferálnak egymással. Ennek az interferenciának az eredményeként jönnek létre az úgynevezett állóhullámok, amelyek a tápvonal mentén fix pontokon maximális (feszültség maximum, áram minimum) és minimális (feszültség minimum, áram maximum) értékeket mutatnak.

Az SWR matematikai definíciója az állóhullám feszültségmaximumának és feszültségminimumának aránya: SWR = V_max / V_min. Ugyanígy kifejezhető az árammaximum és áramminimum arányaként is. Másik gyakori megközelítés a visszaverődési együttható (Γ) felhasználása, ahol SWR = (1 + |Γ|) / (1 – |Γ|). A visszaverődési együttható pedig a visszaverődő és az előrehaladó feszültségek aránya. Ezek a képletek mutatják be, hogy minél nagyobb a visszaverődés, annál nagyobb lesz az SWR értéke.

Az impedancia fogalma kulcsfontosságú. Az impedancia egy összetett mennyiség, amely az áramkör ellenállását és reaktanciáját (induktív és kapacitív ellenállását) foglalja magában. Ahhoz, hogy a maximális teljesítmény jusson át az adóból az antennába, az adó kimeneti impedanciájának, a tápvonal karakterisztikus impedanciájának és az antenna sugárzási impedanciájának meg kell egyeznie. Ha ez az illesztés hiányzik, akkor az energia egy része visszaverődik, és állóhullámok keletkeznek. Ez nemcsak a kisugárzott teljesítményt csökkenti, hanem az adó kimeneti tranzisztoraira is káros terhelést róhat, ami túlmelegedéshez és meghibásodáshoz vezethet. Éppen ezért az SWR mérése és a rendszer illesztésének optimalizálása alapvető fontosságú a rádiófrekvenciás rendszerek megbízható és hatékony működéséhez.

Az SWR mérő működési elve és a különböző típusok

Az SWR mérő alapvető feladata az előrehaladó és a visszaverődő rádiófrekvenciás teljesítmény mérése a tápvonalon. Ezen két érték ismeretében képes kiszámolni az állóhullám-arányt. A legtöbb SWR mérő működési elve a direkcionális csatoló (directional coupler) technológián alapul, amely lehetővé teszi, hogy a tápvonalon haladó hullámok irányát megkülönböztessék.

A direkcionális csatoló lényege, hogy a tápvonalba beépített kis érzékelő áramkörök (általában induktív vagy kapacitív csatolásúak) képesek mintát venni a tápvonalon haladó rádiófrekvenciás energiából. Az egyik érzékelő az előrehaladó hullámot detektálja, míg a másik a visszaverődő hullámot. Ezek a mintavételezett RF jelek egy diódás egyenirányító áramkörön keresztül egyenáramú feszültséggé alakulnak, amely arányos a mért RF teljesítménnyel. Ezt az egyenfeszültséget mutatja ki aztán egy analóg műszer (mutató) vagy egy digitális kijelző.

SWR mérő típusok:

1. Analóg SWR mérők: Ezek a legelterjedtebb és gyakran a legolcsóbb típusok. Két mutatós műszerrel rendelkeznek, vagy egyetlen, átkapcsolható mutatóval. Az egyik mutatja az előrehaladó teljesítményt (Forward Power), a másik a visszaverődő teljesítményt (Reflected Power). Sok esetben van egy “SWR” állás is, ahol a műszer közvetlenül az SWR értéket mutatja, miután a felhasználó kalibrálta az előrehaladó teljesítményt. Egyszerűek, megbízhatóak, de a leolvasás pontossága a skála felbontásától és a felhasználó szemétől függ.
2. Digitális SWR mérők: Ezek modernebb eszközök, amelyek LCD kijelzővel rendelkeznek. Pontosabb leolvasást tesznek lehetővé, és gyakran több paramétert is képesek megjeleníteni egyszerre (SWR, előrehaladó teljesítmény, visszaverődő teljesítmény). Sok digitális mérő beépített frekvencia számlálóval és egyéb extra funkciókkal (pl. beépített akkumulátor, háttérvilágítás) is rendelkezik.
3. Beépített SWR mérők: Sok modern adó-vevő berendezés (különösen az amatőr rádiók) rendelkezik beépített SWR mérővel. Ezek kényelmesek, de gyakran kevésbé pontosak, mint a külső, dedikált mérők, és általában csak az adó kimeneténél mérik az SWR-t, nem az antenna bemeneténél.
4. Antenna analizátorok: Ezek a legfejlettebb eszközök, amelyek nemcsak az SWR-t mérik, hanem az antenna komplex impedanciáját (ellenállás, reaktancia), rezonanciafrekvenciáját és egyéb paramétereit is képesek meghatározni. Gyakran grafikus kijelzővel rendelkeznek, amelyen az SWR vagy az impedancia frekvenciafüggését is meg lehet jeleníteni. Ezek kiválóak antennafejlesztéshez és finomhangoláshoz.

A mérő kiválasztásakor fontos figyelembe venni a használni kívánt frekvencia tartományt és a teljesítmény tartományt. Egy CB rádióhoz szánt mérő valószínűleg nem lesz alkalmas egy magasabb frekvencián (pl. UHF) vagy nagyobb teljesítménnyel (pl. 1kW) működő amatőr rádiórendszerhez. A megfelelő eszköz kiválasztása kulcsfontosságú a pontos és megbízható mérésekhez.

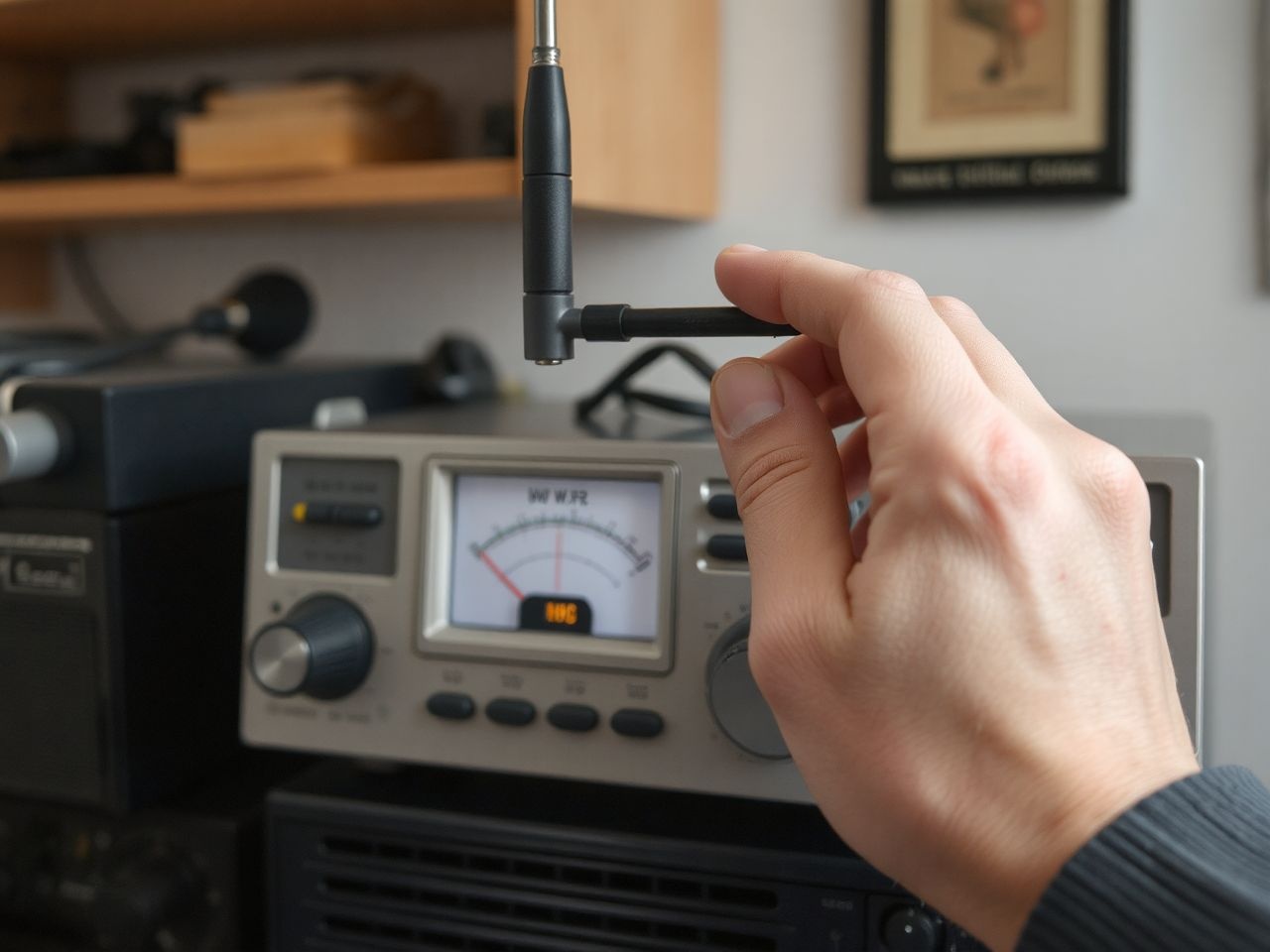

Az ideális SWR érték és a valóság: mikor aggódjunk?

A rádiókommunikáció elméletében az ideális SWR érték 1:1. Ez azt jelenti, hogy az antenna impedanciája pontosan megegyezik a tápvonal és az adó kimeneti impedanciájával (általában 50 Ohm), és az adóból kilépő összes rádiófrekvenciás energia kisugárzódik az antennáról, anélkül, hogy bármilyen visszaverődés történne. A gyakorlatban azonban a tökéletes 1:1 SWR elérése szinte lehetetlen, vagy legalábbis rendkívül nehéz, és gyakran nem is szükséges.

A valóságban az SWR értékek mindig kissé eltérnek az ideálistól. A jó hír az, hogy a rádióberendezések többsége képes tolerálni bizonyos mértékű illesztési hibát anélkül, hogy károsodna, vagy drasztikusan csökkenne a hatékonysága. Az elfogadható SWR tartományok rendkívül fontosak a gyakorlati rádiózáshoz. Általánosan elfogadott, hogy:

• 1:1 – 1.5:1: Kiváló illesztés. Ez az optimális tartomány, ahol a teljesítményveszteség elhanyagolható (kevesebb mint 4% visszaverődött teljesítmény), és az adó biztonságosan üzemeltethető.
• 1.5:1 – 2:1: Jó illesztés. Ebben a tartományban az energiaátvitel még mindig hatékony (kb. 4-11% visszaverődött teljesítmény), és az adó is biztonságban van. Sok rádióamatőr rendszer hosszú távon is stabilan üzemel ilyen SWR értékekkel.
• 2:1 – 3:1: Elfogadható, de már javítandó. Itt már érdemes elgondolkodni az illesztés javításán, különösen nagyobb teljesítmény esetén. Ebben a tartományban akár 11-25% is lehet a visszaverődött teljesítmény, ami már érezhetően csökkentheti a hatótávolságot és melegítheti az adót.
• 3:1 felett: Rossz illesztés. Ebben az esetben a visszaverődött teljesítmény már meghaladhatja a 25%-ot, ami komoly hatékonyságcsökkenést és az adóberendezés károsodásának kockázatát jelenti. Ilyen SWR értékkel nem szabad tartósan adni, azonnal meg kell szüntetni az adást és meg kell keresni a probléma okát. Sok modern adó ilyen érték felett automatikusan csökkenti a kimeneti teljesítményt, vagy teljesen letiltja az adást a védelmi áramkörök segítségével.

Mikor aggódjunk?
Amikor az SWR érték tartósan meghaladja a 2.5:1-et, különösen nagyobb teljesítményű adóknál, az már egyértelmű jelzés arra, hogy beavatkozásra van szükség. A magas SWR jelezhet hibás antennát, szakadt vagy rövidzárlatos tápvezetéket, oxidált csatlakozókat, vagy egyszerűen egy rosszul hangolt rendszert. Azonnali lépéseket kell tenni a probléma azonosítására és orvoslására, hogy elkerüljük az adó károsodását és biztosítsuk a kommunikáció hatékonyságát. Egy hirtelen megnövekedett SWR érték pedig mindig valamilyen frissen keletkezett hibára utal, amit sürgősen ellenőrizni kell.

„A tökéletes SWR utópia, de a megfelelő SWR érték a stabilitás és a hosszú távú működés záloga. Ne a 1:1-et hajszoljuk mindenáron, hanem a biztonságos és hatékony tartományt tartsuk szem előtt.”

Milyen tényezők befolyásolják az SWR-t és hogyan?

Az SWR értéke nem egy statikus adat, hanem számos tényező dinamikus kölcsönhatásának eredménye. Megértésük elengedhetetlen a rádiórendszer optimalizálásához és a problémák diagnosztizálásához. Az alábbiakban bemutatjuk a legfontosabb befolyásoló tényezőket:

Antenna hossza és típusa

Az antenna a rádiórendszer legkritikusabb eleme az SWR szempontjából. Az antenna rezonanciafrekvenciája és mechanikai hossza szorosan összefügg. Egy adott frekvencián az antenna akkor rezonál, ha a hossza (vagy annak többszöröse) arányos az adott frekvencia hullámhosszával. Ha az antenna túl rövid vagy túl hosszú a használt frekvenciához képest, impedanciája eltér az optimálistól, és magas SWR-t eredményez. Például, egy negyedhullámú vertikális antenna akkor lesz rezonáns, ha a fizikai hossza közel negyede a használt frekvencia hullámhosszának (a rövidítési tényezőt is figyelembe véve). Különböző antennatípusok (pl. dipól, vertikális, yagi) eltérő impedancia jellemzőkkel rendelkeznek, és mindegyiknek megvan a maga optimális hangolási pontja.

Tápvonal (koaxiális kábel) hossza, típusa és minősége

A tápvonal feladata az adóból kilépő RF energia veszteségmentes eljuttatása az antennához. Bár a tápvonal karakterisztikus impedanciája (pl. 50 Ohm) elvileg független a hosszától, a valóságban a tápvonal hossza befolyásolhatja a mérési eredményt, ha a tápvonal veszteséges és az SWR mérő nem az antenna bemeneténél van. A tápvonal típusa (pl. RG-58, RG-213, H-155) és minősége szintén lényeges. A rossz minőségű, elöregedett, sérült vagy túl vékony kábelek nagyobb veszteséggel rendelkeznek, ami elnyeli a visszaverődő energiát. Ezáltal a mérő alacsonyabb SWR-t mutathat, mint amilyen valójában az antenna bemeneténél van. Fontos, hogy a tápvonal impedanciája (pl. 50 Ohm) megegyezzen az adó és az antenna névleges impedanciájával.

Csatlakozók minősége és állapota

A tápvonal és az antenna, illetve a tápvonal és az adó közötti csatlakozók minősége és szakszerű szerelése gyakran alábecsült tényező. Az oxidált, korrodált, rosszul forrasztott vagy mechanikailag sérült csatlakozók impedancia-eltéréseket okozhatnak, ami megnöveli az SWR-t. Egyetlen rosszul szerelt PL-259 csatlakozó is elegendő lehet ahhoz, hogy a rendszer SWR-je elfogadhatatlan szintre emelkedjen. A víz bejutása a csatlakozókba szintén súlyos problémákat okozhat.

Környezeti tényezők

Az antenna közvetlen környezete jelentősen befolyásolhatja annak sugárzási impedanciáját és ezáltal az SWR-t. Közeli fém tárgyak (pl. ereszcsatorna, fém tető, épületek), fák, vagy akár a föld közelsége mind hatással lehetnek az antenna rezonanciájára. Például, egy vertikális antenna földelése (radiál rendszere) kritikus fontosságú, és a radiálok hossza, száma és elrendezése is befolyásolja az SWR-t. Egy mobil antenna SWR-je jelentősen eltérhet attól függően, hogy az autó tetején vagy a csomagtartó fedelén van elhelyezve, mivel a jármű karosszériája reflektorként vagy ellenpólusként működik.

Frekvencia változása

Az antenna rezonáns egy adott frekvencián vagy egy szűk frekvenciasávban. Amikor az adó frekvenciáját ettől a rezonancia ponttól eltérítjük, az antenna impedanciája megváltozik, ami az SWR növekedéséhez vezet. Ezért fontos, hogy az SWR-t mindig azon a frekvencián mérjük, amelyen adni kívánunk. Szélessávú antennák (pl. log-periodikus) kevésbé érzékenyek a frekvenciaváltozásra, míg a keskenysávú (pl. dipól, vertikális) antennák SWR-je gyorsan romlik a rezonanciafrekvenciától való eltérés esetén.

Ezen tényezők ismeretében tudatosan lehet optimalizálni a rádiórendszert, és alacsony SWR-t biztosítani a hatékony és megbízható kommunikáció érdekében.

Az SWR mérés lépései és gyakorlati tanácsok a pontos eredményekért

A pontos SWR mérés elengedhetetlen a rádiórendszer megfelelő működésének biztosításához és az adó védelméhez. Az alábbiakban részletesen bemutatjuk a mérés lépéseit és néhány gyakorlati tanácsot, amelyek segítenek a megbízható eredmények elérésében.

1. Az SWR mérő bekötése

Az SWR mérőt mindig az adó kimenete és a tápvonal (antenna kábel) közé kell bekötni. A mérőn általában két csatlakozó található: az egyik “TX” (Transmitter) vagy “RIG” (Radio) felirattal az adóhoz csatlakozik, a másik “ANT” (Antenna) felirattal a tápvonalhoz, ami az antennához vezet. Fontos, hogy a csatlakozók megfelelőek legyenek (pl. PL-259). Ügyeljünk a kábelek hosszára: az adó és az SWR mérő közötti kábel legyen a lehető legrövidebb, ideális esetben 30-50 cm. Az SWR mérő és az antenna közötti kábel hossza már kevésbé kritikus, de a minősége annál inkább.

2. A mérés menete – Kalibrálás és leolvasás

1. Alacsony teljesítménnyel kezdés: Mindig a lehető legalacsonyabb adóteljesítménnyel kezdjük a mérést (pl. 5-10 Watt), különösen, ha még nem ismerjük a rendszer SWR értékét. Ez megvédi az adót egy esetleges nagyon magas SWR esetén.
2. Mód kiválasztása: Válasszunk ki egy folytonos hullámú (CW) vagy FM üzemmódot. Ezek az üzemmódok állandó kimeneti teljesítményt biztosítanak, ami a legpontosabb mérést teszi lehetővé. SSB üzemmódban a teljesítmény ingadozik, ezért nem alkalmas az SWR mérésére.
3. Előrehaladó teljesítmény beállítása (kalibrálás):
   • Kapcsoljuk az SWR mérőt “FWD” (Forward) vagy “SET” állásba.
   • Adjuk le a jelet az adóval (nyomjuk le a PTT gombot).
   • Állítsuk be az SWR mérő “CAL” (Calibration) gombját vagy potméterét úgy, hogy a mutató a skála végén lévő “SET” vagy “FULL SCALE” jelzésre álljon. Digitális mérőknél ez a lépés gyakran automatikus.
   • Engedjük fel a PTT gombot.
4. SWR leolvasása:
   • Kapcsoljuk az SWR mérőt “REF” (Reflected) vagy “SWR” állásba.
   • Adjuk le ismét a jelet az adóval.
   • Olvassuk le a mutató által jelzett SWR értéket. Digitális mérőknél ez az érték azonnal megjelenik.
   • Engedjük fel a PTT gombot.

3. Több frekvencián való mérés szükségessége

Az antenna SWR-je frekvenciafüggő. Egy antenna csak egy adott frekvencián (vagy egy szűk sávban) rezonál optimálisan. Ezért fontos, hogy az SWR-t ne csak egy ponton, hanem a használni kívánt teljes frekvenciasávon belül több ponton is mérjük. Ezáltal kapunk egy képet az antenna sávszélességéről és arról, hogy hol van a legoptimálisabb rezonancia pontja. Ha az SWR a sáv szélein jelentősen megnő, az azt jelenti, hogy az antenna keskenysávú, és hangolni kell, ha az egész sávot használni akarjuk.

4. Mérési hibák elkerülése

• Tápvonal hossza: Ne próbáljuk meg a tápvonal hosszának változtatásával “javítani” az SWR-t. A tápvonal hossza nem változtatja meg az antenna impedanciáját, csupán a mérési ponton (az adó kimeneténél) látszólagos SWR értéket módosíthatja a tápvonal veszteségei miatt. Az SWR-t mindig az antenna bemeneténél kell optimalizálni.
• Környezeti hatások: Győződjünk meg róla, hogy az antenna szabadon sugározhat, és nincs a közvetlen közelében olyan tárgy, ami befolyásolná az SWR-t (pl. fém tárgyak, nedves fák).
• Csatlakozók: Ellenőrizzük az összes csatlakozó tisztaságát és szoros illeszkedését. A rossz csatlakozás jelentősen torzíthatja a mérést.
• Adóteljesítmény: Ne használjunk túl nagy teljesítményt a méréshez, különösen, ha az SWR magas. Ez károsíthatja az adót.
• Kalibrálás: Mindig kalibráljuk az SWR mérőt az előrehaladó teljesítményre minden egyes mérés előtt, különösen, ha frekvenciát váltunk.

A gondos és szakszerű SWR mérés a hatékony rádiókommunikáció alapja. A kapott értékek alapján tudjuk eldönteni, hogy szükség van-e antenna hangolásra, tápvonal cserére, vagy egyéb beavatkozásra a rendszer optimalizálásához.

SWR mérő típusok és kiválasztásuk: melyik a megfelelő az Ön számára?

Az SWR mérő kiválasztása során számos szempontot érdemes figyelembe venni, hogy a legmegfelelőbb eszközt találjuk meg a saját igényeinkhez és a rádiórendszerünkhöz. A piacon kapható modellek széles skálája közül nem mindig egyszerű a választás. Nézzük meg, milyen típusok léteznek, és mire figyeljünk a vásárláskor.

1. Analóg SWR mérők

Előnyök:

• Egyszerűség: Könnyen kezelhetők, általában egy vagy két mutatóval és egy kalibráló gombbal rendelkeznek.
• Ár: Általában olcsóbbak, mint digitális társaik.
• Robusztusság: Kevesebb elektronikai alkatrészt tartalmaznak, így kevésbé érzékenyek a mechanikai sérülésekre és az elektromos zavarokra.
• Azonnali visszajelzés: A mutató mozgása vizuálisan jól érzékelteti az SWR változását antennahangolás közben.

Hátrányok:

• Pontosság: A leolvasás pontossága függ a skála felbontásától és a felhasználó szubjektív értelmezésétől.
• Funkciók: Általában csak az SWR-t és az előrehaladó/visszaverődő teljesítményt mérik, extra funkciók nélkül.

Kinek ajánlott: Kezdő rádióamatőröknek, CB-seknek, akik egy egyszerű, megbízható és költséghatékony megoldást keresnek az alapvető SWR mérésekhez.

2. Digitális SWR mérők

Előnyök:

• Pontosság: Numerikus kijelzőjük révén rendkívül pontos leolvasást tesznek lehetővé.
• Funkciók: Gyakran tartalmaznak extra funkciókat, mint például beépített frekvencia számláló, háttérvilágítás, akkumulátoros üzem, átlag- és csúcsteljesítmény mérés, vagy akár számítógépes csatlakozási lehetőség.
• Kényelem: Sok modell képes egyszerre több paramétert (SWR, FWD, REF) is megjeleníteni.

Hátrányok:

• Ár: Drágábbak, mint az analóg mérők.
• Komplexitás: Kezelésük bonyolultabb lehet a több funkció miatt.
• Energiaigény: Általában külső tápellátást vagy elemeket igényelnek.

Kinek ajánlott: Haladó rádióamatőröknek, professzionális felhasználóknak, akik nagy pontosságot, több funkciót és kényelmet várnak el.

3. Antenna analizátorok

Előnyök:

• Komplex diagnosztika: Nem csupán az SWR-t, hanem az antenna komplex impedanciáját (R+jX), rezonanciafrekvenciáját, ellenállását, reaktanciáját, fázisát is képesek mérni.
• Grafikus megjelenítés: Gyakran grafikus kijelzővel rendelkeznek, amelyen az SWR vagy az impedancia frekvenciafüggése látható, ami rendkívül hasznos antennafejlesztéshez és finomhangoláshoz.
• Beépített jelgenerátor: Nem igényelnek külső adót a méréshez.

Hátrányok:

• Ár: A legdrágább kategóriába tartoznak.
• Komplexitás: Használatukhoz mélyebb műszaki ismeretek szükségesek.

Kinek ajánlott: Antennafejlesztőknek, tapasztalt rádióamatőröknek, akik mélyrehatóan szeretnék elemezni és optimalizálni antennáikat.

Kiválasztási szempontok összefoglalva:

• Frekvencia tartomány: Győződjön meg róla, hogy a mérő támogatja az Ön által használt frekvenciasávokat (pl. CB, HF, VHF, UHF).
• Teljesítmény tartomány: Válasszon olyan mérőt, amely képes az Ön adójának maximális kimeneti teljesítményét biztonságosan kezelni (pl. 100W, 500W, 1kW).
• Pontosság: Milyen pontosságra van szüksége? Az analóg mérők általában +/- 10% hibahatárral, míg a digitálisak +/- 5% vagy jobb pontossággal dolgoznak.
• Csatlakozók: Ellenőrizze, hogy a mérőn lévő csatlakozók kompatibilisek-e az Ön rendszerével (pl. SO-239, N-típusú).
• Extra funkciók: Szüksége van-e beépített frekvencia számlálóra, háttérvilágításra, akkumulátoros üzemre?
• Költségvetés: Határozza meg, mennyit hajlandó költeni az eszközre.

Egy jól megválasztott SWR mérő hosszú távon megbízható társ lesz a rádiókommunációban, segítve a rendszer optimális működését és az adó védelmét.

Az SWR korrekciója és az antenna illesztése: hogyan érjünk el alacsony SWR-t?

Az alacsony SWR elérése kulcsfontosságú a rádiókommunikáció hatékonysága és az adóberendezés védelme szempontjából. Ha az SWR mérés azt mutatja, hogy az érték túl magas (általában 2.0:1 felett), akkor beavatkozásra van szükség az antenna rendszer illesztésének optimalizálása érdekében. Az alábbiakban bemutatjuk a leggyakoribb korrekciós módszereket.

1. Antenna hangolása (hossz beállítása)

Ez az első és legfontosabb lépés. Az antenna fizikai hossza a leginkább befolyásoló tényező az SWR szempontjából.

• Túl rövid antenna: Ha az SWR magas, és a legkisebb SWR érték a használni kívánt frekvenciasáv felett található, akkor az antenna túl rövid. Ebben az esetben az antenna meghosszabbítására van szükség (pl. a teleszkópos részek kihúzásával, vagy hosszabbító elemek hozzáadásával).
• Túl hosszú antenna: Ha az SWR magas, és a legkisebb SWR érték a használni kívánt frekvenciasáv alatt található, akkor az antenna túl hosszú. Ekkor az antenna rövidítésére van szükség (pl. a teleszkópos részek betolásával, vagy a sugárzó elem levágásával).

A hangolást apránként, kis lépésekben végezzük, és minden egyes módosítás után végezzünk újabb SWR mérést. A cél a legalacsonyabb SWR érték elérése a kívánt frekvenciasáv közepén.

2. Antenna tuner (illesztőegység) használata

Az antenna tuner (más néven antenna illesztő vagy ATU – Antenna Tuning Unit) egy olyan eszköz, amely az adó kimeneti impedanciáját illeszti az antenna rendszer komplex impedanciájához. Fontos megérteni, hogy az antenna tuner nem változtatja meg az antenna fizikai jellemzőit vagy az antenna bemeneténél lévő SWR-t. Csupán “elrejti” az adó elől a magas SWR-t, így az adó “úgy látja”, mintha tökéletes illesztés lenne. Ez megvédi az adót a visszaverődött energiától, de a tápvonalon továbbra is állóhullámok lesznek, és a tápvonal veszteségei is fennmaradnak.

• Kézi tunerek: Kondenzátorokat és induktivitásokat tartalmaznak, amelyeket kézzel kell állítani a legalacsonyabb SWR eléréséhez.
• Automatikus tunerek: Mikroprocesszor vezérléssel automatikusan hangolnak a legkisebb SWR-re egy gombnyomásra vagy adás indításakor.

Az antenna tuner különösen hasznos több sávos antennák, vagy nem rezonáns antennák (pl. hosszú drótantennák) esetén, ahol a fizikai hangolás nem mindig lehetséges vagy praktikus.

3. Transzformátorok (Balun, Unun)

Bizonyos antennatípusok (pl. szimmetrikus dipól antennák) szimmetrikus táplálást igényelnek, míg a koaxiális kábel aszimmetrikus. Ebben az esetben egy balun (balanced-unbalanced) transzformátorra van szükség, amely illeszti a szimmetrikus antennát az aszimmetrikus tápvonalhoz, és segít a közös módusú áramok elnyomásában is, ami szintén befolyásolhatja az SWR-t és a zajszintet. Az unun (unbalanced-unbalanced) transzformátorok pedig az impedancia illesztésére szolgálnak aszimmetrikus rendszerekben, ha az antenna impedanciája eltér a tápvonal impedanciájától (pl. 4:1 unun egy 200 Ohm-os antennához és 50 Ohm-os tápvonalhoz).

4. Tápvonal hosszának optimalizálása (veszteség minimalizálása)

Bár a tápvonal hossza nem változtatja meg az antenna SWR-jét, a tápvonal veszteségei befolyásolhatják a mért SWR-t. Egy hosszú, veszteséges tápvonal elnyeli a visszaverődő energiát, így az adó kimeneténél mért SWR alacsonyabbnak tűnhet, mint az antenna bemeneténél lévő valós SWR. Ez megtévesztő lehet, és azt a hamis érzetet keltheti, hogy a rendszer jól illesztett. Mindig a lehető legrövidebb, jó minőségű tápvonalat használjuk, amelynek karakterisztikus impedanciája megegyezik az adó és az antenna névleges impedanciájával.

5. Földelés fontossága

Különösen a vertikális antennák esetében kritikus a jó földelés vagy a megfelelő radiál rendszer. A rossz földelés, vagy a hiányzó/nem megfelelő radiálok megnövelik az antenna impedanciáját és az SWR-t. A megfelelő földelés vagy radiál rendszer biztosítja az antenna optimális működését és az alacsony SWR-t.

Az SWR korrekciója gyakran iteratív folyamat, amely türelmet és rendszeres méréseket igényel. A cél mindig az antenna rendszer fizikai hangolása a lehető legalacsonyabb SWR elérésére, és csak ezután, ha szükséges, az antenna tuner használata az esetleges maradék illesztési hibák kompenzálására.

Gyakori hibák és tévhitek az SWR-rel kapcsolatban

Az SWR témakörét számos tévhit és félreértés övezi, amelyek téves diagnózishoz és felesleges kiadásokhoz vezethetnek a rádióamatőrök és felhasználók körében. Fontos tisztázni ezeket a pontokat a hatékony és biztonságos rádiókommunikáció érdekében.

Tévhit 1: Az SWR tuner “elrejti” a problémát, és minden rendben van utána.

Ez az egyik legelterjedtebb tévhit. Az antenna tuner (vagy ATU) valóban képes illeszteni az adó kimenetét egy rosszul illesztett antennához, így az adó “úgy látja”, mintha az SWR tökéletes lenne. Ez megvédi az adó végfokozatát a visszaverődött energiától. Azonban az ATU nem változtatja meg az antenna bemeneténél lévő valós SWR-t, és nem javítja az antenna sugárzási hatékonyságát. A tápvonalon továbbra is állóhullámok alakulnak ki az ATU és az antenna között, ami jelentős tápvonal veszteségeket okozhat. Különösen hosszú vagy veszteséges kábelek esetén a tuner használata ellenére is sok energia melegítheti a kábelt ahelyett, hogy kisugározódna. A tuner tehát egy kompromisszumos megoldás, nem pedig a hibás antenna “gyógyírja”. A cél mindig az antenna fizikai hangolása, és csak utána, ha szükséges, a tuner bevetése a finomhangoláshoz.

Tévhit 2: A tökéletes 1:1 SWR mindig elérhető és elengedhetetlen.

Bár az 1:1 SWR az elméleti optimum, a gyakorlatban szinte lehetetlen, és nem is feltétlenül szükséges elérni. Ahogy korábban említettük, egy 1.5:1 vagy 2:1 SWR is teljesen elfogadható a legtöbb alkalmazásban, és a teljesítményveszteség ebben a tartományban minimális. A 1:1 SWR hajszolása néha több időt és energiát emészt fel, mint amennyit a minimális nyereség indokolna. Fontosabb, hogy az SWR stabil legyen a használt frekvenciasávon, és ne haladja meg a gyártó által ajánlott biztonságos határértékeket.

Tévhit 3: A tápvonal hossza “varázslatosan” javítja az SWR-t.

Ez egy másik gyakori félreértés. A tápvonal hossza nem változtatja meg az antenna impedanciáját vagy a valós SWR-t az antenna bemeneténél. Az, hogy a tápvonal hosszának változtatásával az adó kimeneténél mért SWR értéke megváltozhat, a tápvonal veszteségeinek és az állóhullámok mintázatának köszönhető. Egy veszteséges tápvonal elnyeli a visszaverődő energiát, így az adó felé haladva a visszaverődött teljesítmény csökken. Ezért az adó kimeneténél mért SWR alacsonyabbnak tűnhet, mint az antenna bemeneténél lévő valós SWR. Ez azonban csak illúzió: az energia továbbra is elveszik a tápvonalban hő formájában, ahelyett, hogy kisugározódna. Mindig a lehető legrövidebb, jó minőségű, 50 Ohm-os tápvonalat használjuk, és az antennát hangoljuk.

Tévhit 4: Az SWR mérő a teljesítményt is méri.

Az SWR mérők többsége valóban mutatja az előrehaladó (FWD) és visszaverődő (REF) teljesítményt is, de ezek az értékek nem feltétlenül azonosak az adó tényleges kimeneti teljesítményével vagy az antenna által kisugárzott teljesítménnyel. A mérő az adó és az antenna közötti tápvonalban áthaladó teljesítményt méri. A ténylegesen kisugárzott teljesítményt a FWD és REF teljesítmények különbsége adja, mínusz a tápvonal veszteségei. Ezenkívül a mérők pontossága változó lehet, és a csúcsteljesítmény (Peak Envelope Power – PEP) mérésére csak speciális, erre alkalmas mérők képesek, különösen SSB üzemmódban.

Tévhit 5: A rossz SWR mindig az antennában van a hiba.

Bár az antenna a leggyakoribb oka a magas SWR-nek, nem ez az egyetlen lehetséges forrás. A rossz SWR-t okozhatja még:

• Hibás vagy sérült tápvonal: Szakadt, rövidzárlatos, víz beszivárgott kábel.
• Rosszul szerelt vagy oxidált csatlakozók: Ezek impedancia-eltéréseket okozhatnak.
• Nem megfelelő földelés: Különösen vertikális antennák esetén.
• Közeli tárgyak: Fém épületek, fák, villanyvezetékek befolyásolhatják az antenna sugárzási impedanciáját.

Mindig alapos diagnosztikára van szükség a probléma forrásának pontos azonosításához.

A tévhitek eloszlatása és a valós működési elvek megértése elengedhetetlen ahhoz, hogy a rádiókommunikációs rendszerek hatékonyan és biztonságosan üzemeljenek.

Az SWR szerepe különböző rádiókommunikációs rendszerekben

Az SWR jelentősége nem korlátozódik egyetlen rádiókommunikációs területre. Szerepe kulcsfontosságú a legkülönfélébb rendszerekben, a hobbi felhasználástól kezdve egészen a professzionális infrastruktúrákig. Nézzük meg, hogyan érvényesül az SWR szerepe különböző alkalmazásokban.

1. CB rádiók (Citizen Band)

A CB rádiók az egyik legnépszerűbb terület, ahol az SWR mérő szinte alapfelszerelésnek számít. A CB sáv (27 MHz körüli frekvencia) viszonylag alacsony frekvencia, ami azt jelenti, hogy a negyedhullámú antennák már méretesek lennének (kb. 2.7 méter). Ezért gyakoriak a rövidített antennák, amelyek hangolása kritikus. Egy rosszul hangolt CB antenna (magas SWR) drasztikusan csökkentheti a hatótávolságot, és károsíthatja a CB rádió végfokozatát. A CB felhasználók gyakran saját maguk szerelik fel és hangolják antennáikat, így az SWR mérés és korrekció alapvető készség számukra. Egy 1.5:1 alatti SWR érték kiváló CB rendszerre utal.

2. Amatőr rádiók (HF, VHF, UHF)

Az amatőr rádiózás a frekvenciasávok széles skáláját öleli fel, a rövidhullámtól (HF) a nagyon magas frekvenciákig (VHF) és ultra magas frekvenciákig (UHF). Minden sávnak és antennatípusnak megvan a maga optimális SWR értéke.

• HF (rövidhullám): Itt az SWR optimalizálása különösen fontos a távoli DX (távolsági) kapcsolatokhoz. A több sávos antennák használata gyakori, amelyek SWR-je sávonként változik. Az antenna tunerek elengedhetetlenek lehetnek a széles sávú lefedettség biztosításához. A magas SWR itt is jelentős teljesítményveszteséget és adókárosodást okozhat.
• VHF/UHF: Ezeken a frekvenciákon az antennák fizikailag kisebbek, de a tápvonal veszteségei nagyobbak lehetnek. A magas SWR itt is a hatótávolság csökkenéséhez vezet, ami különösen problémás lehet a mobil és kézi rádiók esetében, ahol a teljesítmény amúgy is korlátozott. A beépített SWR mérők gyakoriak a modern VHF/UHF adó-vevőkben, de a külső, pontosabb mérők használata javasolt az antenna telepítésekor.

Az amatőr rádiózásban az SWR nem csupán technikai paraméter, hanem a rádióamatőr tudás és gondosság fokmérője is.

3. Professzionális rendszerek (adótornyok, mobilhálózatok, műsorszórók)

A professzionális rádiókommunikációs rendszerekben, mint például a mobiltelefon hálózatok (GSM, 3G, 4G, 5G), műsorszóró adók (rádió, TV), vagy a repülésirányítás, az SWR monitorozása kritikus fontosságú. Itt a teljesítmények sokkal nagyobbak, és a berendezések ára is többszörösen meghaladja a hobbi eszközökét.

• Magas teljesítmény: Kilowattos, sőt megawattos adóknál a magas SWR rendkívül gyorsan okozhat katasztrofális károkat. A visszaverődött energia szó szerint megolvaszthatja a tápvonalat vagy tönkreteheti az adó végfokozatát.
• Folyamatos üzem: Ezek a rendszerek 24/7 üzemelnek, így a megbízhatóság kulcsfontosságú. A folyamatos SWR monitorozás (gyakran beépített, riasztási funkciókkal ellátott mérőkkel) elengedhetetlen a proaktív karbantartáshoz és a leállások elkerüléséhez.
• Költségek: Egy hálózati leállás vagy egy adó meghibásodása hatalmas pénzügyi veszteséget jelenthet. Az SWR optimalizálása és ellenőrzése közvetlenül hozzájárul az üzemeltetési költségek csökkentéséhez és a szolgáltatás minőségének fenntartásához.

4. Wi-Fi és egyéb vezeték nélküli rendszerek

Bár a Wi-Fi routerek és a legtöbb vezeték nélküli eszköz esetében a végfelhasználó ritkán találkozik közvetlenül az SWR mérésével, az elv itt is érvényes. A gyártók az antennákat és a rádiómodulokat gyárilag úgy tervezik és illesztik, hogy az SWR optimális legyen a használt frekvenciasávban (pl. 2.4 GHz, 5 GHz). Azonban, ha külső antennákat használunk, vagy a gyári antennákat módosítjuk, az SWR romolhat, ami csökkenti a hatótávolságot és az adatátviteli sebességet. Professzionális Wi-Fi telepítéseknél vagy egyedi rendszereknél (pl. pont-pont kapcsolatok) az SWR ellenőrzése szintén fontos lehet.

Összességében az SWR az energiaátvitel hatékonyságának egyetemes mutatója a rádiófrekvenciás rendszerekben. Függetlenül az alkalmazási területtől, az alacsony SWR biztosítja a maximális teljesítményátvitelt, a berendezések védelmét és a megbízható kommunikációt.

A modern SWR mérő funkciói és a technológia fejlődése

Az SWR mérők az évek során jelentős fejlődésen mentek keresztül, a kezdetleges analóg eszközöktől a mai, sokoldalú digitális műszerekig. A technológiai fejlődés nemcsak pontosabb méréseket, hanem számos kiegészítő funkciót is lehetővé tett, amelyek megkönnyítik a rádiórendszerek elemzését és optimalizálását.

1. Grafikus kijelzők és spektrumanalizátorok

A modern antenna analizátorok és a csúcskategóriás SWR mérők gyakran grafikus kijelzővel rendelkeznek. Ezek a kijelzők képesek az SWR-t, az impedanciát (ellenállás és reaktancia) vagy a visszaverődési együtthatót frekvenciafüggvényként ábrázolni. Ez a vizuális visszajelzés rendkívül hasznos az antenna hangolásakor, mivel azonnal láthatóvá válik, hogy egy adott módosítás hogyan befolyásolja az antenna rezonanciafrekvenciáját és sávszélességét. Egyes modellek akár egyszerűsített spektrumanalizátor funkcióval is rendelkeznek, amely segít az RF környezet megértésében és a zavarforrások azonosításában.

2. Integrált funkciók: impedancia, kapacitás, induktivitás mérés

A mai fejlett SWR mérők már rég túlléptek a puszta SWR mérésen. Képesek az antenna komplex impedanciáját (R+jX) is meghatározni, azaz megmutatják az ellenállás (R) és a reaktancia (X) értékét. A reaktancia lehet induktív (+jX) vagy kapacitív (-jX), ami segít azonosítani, hogy az antenna túl hosszú vagy túl rövid az adott frekvencián. Ezen adatokból akár a kapacitás vagy az induktivitás értékét is kiszámíthatják, ami kritikus lehet illesztő áramkörök tervezésekor vagy hangoló tekercsek méretezésekor.

3. Szoftveres vezérlés és adatrögzítés

Egyes digitális SWR mérők és antenna analizátorok USB vagy Bluetooth csatlakozással rendelkeznek, ami lehetővé teszi a számítógépes vezérlést és az adatok rögzítését. Ez különösen hasznos, ha hosszú távú méréseket végzünk, vagy ha az antenna teljesítményét különböző körülmények között (pl. időjárás változásával) szeretnénk monitorozni. A szoftveres vezérlés grafikonok készítését, adatelemzést és a mérési eredmények archiválását is lehetővé teszi, ami professzionális környezetben elengedhetetlen.

4. Hordozható, akkumulátoros eszközök

A modern SWR mérők egyre kompaktabbak és hordozhatóbbak. A beépített, újratölthető akkumulátorok lehetővé teszik a helyszíni méréseket, akár magas adótornyokon vagy távoli helyszíneken is, ahol nincs hálózati áramellátás. Ez a mobilitás jelentősen megkönnyíti az antenna telepítését, karbantartását és hibaelhárítását.

5. Fejlettebb mérési pontosság és frekvencia tartomány

Az újabb generációs mérők szélesebb frekvencia tartományt fednek le, és nagyobb pontosságot biztosítanak, mint elődeik. Ez lehetővé teszi, hogy egyetlen eszközzel több rádiórendszert is ellenőrizhessünk, a rövidhullámtól egészen a mikrohullámú sávokig. A precíziós mérés különösen fontos a modern, nagy sávszélességű kommunikációs rendszereknél, ahol a kis illesztési hibák is jelentős teljesítménycsökkenést okozhatnak.

A jövőben várhatóan tovább folytatódik ez a tendencia, és az SWR mérők egyre okosabbá, integráltabbá és felhasználóbarátabbá válnak, segítve a rádiókommunikáció még hatékonyabb és megbízhatóbb működését.

A tudatos rádióhasználat és az SWR folyamatos ellenőrzésének előnyei

A rádiókommunikáció világában a tudatos megközelítés és a rendszeres karbantartás nem csupán ajánlott, hanem elengedhetetlen a hosszú távú megbízhatóság és hatékonyság szempontjából. Az SWR folyamatos ellenőrzése és a kapott adatok értelmezése egy ilyen tudatos rádióhasználat alapköve, amely számos előnnyel jár.

1. Az adóberendezés védelme és élettartamának növelése

A legközvetlenebb és legfontosabb előny az adóberendezés védelme. Egy magas SWR azt jelenti, hogy jelentős mennyiségű rádiófrekvenciás energia verődik vissza az adó felé. Ez a visszaverődött energia túlterheli az adó végfokozatát, ami túlmelegedéshez és az elektronikai alkatrészek (különösen a teljesítménytranzisztorok) meghibásodásához vezethet. Az adók javítása, vagy cseréje rendkívül költséges lehet. Az alacsony SWR fenntartásával elkerülhetők ezek a károk, és az adó sokkal hosszabb ideig, stabilan működhet.

2. A kommunikáció hatékonyságának maximalizálása

Amikor az SWR alacsony, a rádiófrekvenciás energia túlnyomó része az antennába jut, és onnan kisugárzódik. Ez maximalizálja az adás hatótávolságát és a vételi minőséget. Egy rossz SWR-rel rendelkező rendszerben a kisugárzott teljesítmény töredéke is lehet az adó által leadott teljesítménynek, ami gyenge, zajos, vagy egyáltalán nem létrejövő kapcsolatokhoz vezet. A tudatos SWR optimalizálás biztosítja, hogy minden egyes wattnyi adóteljesítmény a lehető leghatékonyabban kerüljön felhasználásra.

3. Költségmegtakarítás és energiahatékonyság

Az optimalizált SWR nemcsak a javítási költségeket csökkenti, hanem hozzájárul az energiahatékonysághoz is. Ha kevesebb energia verődik vissza és alakul hővé a tápvonalban vagy az adóban, az azt jelenti, hogy kevesebb energiára van szükség ugyanazon kommunikációs cél eléréséhez. Hosszú távon, különösen professzionális rendszerek esetében, ez jelentős üzemeltetési költségmegtakarítást jelenthet.

4. A rendszeres karbantartás és hibaelhárítás alapja

Az SWR rendszeres ellenőrzése egyfajta “pulzusmérés” a rádiórendszer számára. Egy hirtelen megnövekedett SWR érték azonnal jelzi, hogy valami probléma történt. Ez lehet egy elszakadt antenna, egy meghibásodott tápvonal, egy korrodált csatlakozó, vagy akár egy környezeti változás (pl. antenna befagyása). Az időben történő felismerés és a gyors beavatkozás megelőzheti a súlyosabb károkat és a hosszabb üzemkimaradást. Az SWR mérő így a proaktív karbantartás elengedhetetlen eszköze.

5. A felhasználói élmény javulása és a megbízhatóság

Egy jól illesztett rendszerrel való rádiózás sokkal kellemesebb és megbízhatóbb élményt nyújt. Kevesebb a zavar, tisztább a vétel, és magabiztosabbak lehetünk abban, hogy a jelünk eljut a célállomásra. Ez különösen fontos a kritikus kommunikációs alkalmazásokban, mint például a vészhelyzeti rádiók vagy a professzionális diszpécser rendszerek, ahol a megbízhatóság életmentő lehet.

Az SWR mérő tehát nem csupán egy műszer, hanem egy befektetés a rádiókommunikációs rendszerünk hosszú távú egészségébe és hatékonyságába. A tudatos használata és a rendszeres ellenőrzés révén biztosíthatjuk, hogy rádióink mindig a legjobb formájukat hozzák, és a kommunikáció zavartalan maradjon.
