Az érintésvédelmi relé működése – Miért fontos az elektromos biztonságban és hogyan működik

Az elektromosság a modern civilizáció egyik alappillére, amely nélkül mindennapjaink elképzelhetetlenek lennének. Otthonainkban, munkahelyeinken, az iparban és a közlekedésben egyaránt jelen van, kényelmet, hatékonyságot és számos lehetőséget biztosítva. Azonban, mint minden erőteljes energiaforrás, az elektromosság is rejt magában komoly veszélyeket, ha nem kezeljük kellő odafigyeléssel és megfelelő védelmi eszközökkel.

Az elektromos áramütés, a tűzesetek vagy az anyagi károk elkerülése érdekében kiemelt fontosságú a villamos hálózatok és berendezések biztonságos működésének garantálása. Ebben a komplex rendszerben az érintésvédelmi relé, más néven áram-védőkapcsoló vagy FI relé, az egyik legfontosabb és legmegbízhatóbb védelmi eszköz. Működési elve egyszerű, mégis zseniális, hatékonysága pedig vitathatatlan az emberi élet és vagyon védelmében.

Mi az érintésvédelmi relé és miért nélkülözhetetlen?

Az érintésvédelmi relé (angolul Residual Current Device, RCD) egy olyan biztonsági berendezés, amely azonnal megszakítja az elektromos áramot, ha szivárgó áramot észlel a hálózatban. Ez a szivárgó áram gyakran egy meghibásodott készülékből, sérült szigetelésből vagy akár egy emberi testbe vezető áramütésből eredhet. Fő célja, hogy megakadályozza az életveszélyes áramütéseket és az elektromos eredetű tűzeseteket.

Gondoljunk csak bele, mi történik, ha egy hibás hajszárító vagy mosógép fém burkolata áram alá kerül egy szigetelési hiba miatt. Ha valaki megérinti ezt a burkolatot, az áram a testén keresztül a földbe vezetődne, ami életveszélyes áramütést okozna. Az érintésvédelmi relé pontosan az ilyen szituációk elkerülésére szolgál, villámgyorsan lekapcsolva az áramellátást, mielőtt komoly sérülés történhetne.

Az elmúlt évtizedekben az érintésvédelmi relék beépítése egyre inkább szabványossá, sőt sok esetben kötelezővé vált az új építésekben és a felújításokban is. Ez a szigorodó szabályozás is jól mutatja ezen eszközök kritikus jelentőségét az elektromos biztonság fenntartásában.

Az elektromos biztonság alapjai és a veszélyek

Mielőtt mélyebben belemerülnénk az érintésvédelmi relék működésébe, fontos áttekinteni az elektromos biztonság alapelveit és azokat a veszélyeket, amelyek ellen védelmet nyújtanak. Az elektromos áram egy láthatatlan erő, amelynek hatásai súlyosak, akár végzetesek is lehetnek.

Az emberi test rendkívül érzékeny az elektromos áramra. Már viszonylag alacsony áramerősség is komoly károkat okozhat: izomgörcsöket, légzési nehézségeket, szívritmuszavarokat, sőt szívmegállást is. A sérülés mértéke több tényezőtől függ, például az áram erősségétől, a test ellenállásától, az áram útjától és az expozíció időtartamától.

Közvetlen és közvetett érintésvédelem

Az elektromos biztonság két fő pillérre épül: a közvetlen és a közvetett érintésvédelemre. Mindkettő célja, hogy megakadályozza az áramütést, de különböző módokon.

A közvetlen érintésvédelem a feszültség alatt álló részek közvetlen megérintése elleni védelmet jelenti. Ezt többek között szigeteléssel, burkolatokkal, elkerítéssel vagy az akadályok alkalmazásával érik el, amelyek megakadályozzák, hogy az emberi test érintkezésbe kerüljön az áramvezető részekkel. Például a vezetékek szigetelése vagy a konnektorok védőfedelei mind a közvetlen érintésvédelem részét képezik.

A közvetett érintésvédelem a meghibásodás esetére nyújt védelmet. Akkor válik fontossá, ha egy berendezés szigetelése megsérül, és a normál esetben feszültségmentes, hozzáférhető fém részei (pl. egy hűtőgép burkolata) áram alá kerülnek. Az érintésvédelmi relé elsősorban a közvetett érintésvédelem egyik legfontosabb eszköze, de bizonyos esetekben a közvetlen érintésvédelemben is szerepet játszhat.

További elektromos veszélyek

Az áramütésen kívül más veszélyek is leselkednek ránk az elektromos hálózatok kapcsán. A rövidzárlat például hatalmas áramerősséget és hőt generál, ami károsíthatja a vezetékeket, berendezéseket és tűzhöz vezethet. A túlterhelés hasonlóan veszélyes, amikor túl sok fogyasztót csatlakoztatunk egy áramkörre, ami a vezetékek túlmelegedését okozza.

Ezek ellen általában más védelmi eszközök, mint például a kismegszakítók (automata biztosítékok) vagy az olvadóbiztosítékok nyújtanak védelmet. Az érintésvédelmi relé azonban specifikusan a szivárgó áramokra reagál, ami megkülönbözteti más védelmi funkcióktól.

Az érintésvédelmi relé működési elve: a differenciáláram

Az érintésvédelmi relé működésének megértéséhez kulcsfontosságú a differenciáláram fogalmának ismerete. Az alapelv meglepően egyszerű és a fizika alapvető törvényein nyugszik.

Egy normálisan működő elektromos áramkörben az áram a fázisvezetőn keresztül folyik a fogyasztóhoz, majd a nulla vezetőn keresztül tér vissza az áramforráshoz. Ideális esetben a fázisvezetőn bemenő áram erőssége pontosan megegyezik a nulla vezetőn visszatérő áram erősségével. Más szóval, az áramkörbe bemenő és onnan kilépő áram algebrai összege nulla.

Az érintésvédelmi relé pontosan ezt az egyensúlyt figyeli. A készülék belsejében található egy gyűrű alakú transzformátor (toroid transzformátor), amelyen keresztül mind a fázis-, mind a nulla vezető (és háromfázisú rendszereknél az összes fázisvezető és a nulla vezető is) áthalad. Ezek a vezetők ellentétes irányú mágneses mezőt hoznak létre a transzformátor magjában.

Amíg az áramkör normálisan működik, és a bemenő és kimenő áramok megegyeznek, addig a mágneses mezők kioltják egymást, és a transzformátor szekunder tekercsében nem indukálódik feszültség. Ez azt jelenti, hogy nincs differenciáláram, és a relé nyugalmi állapotban marad.

A hiba észlelése

Mi történik azonban, ha szigetelési hiba lép fel, és az áram egy része nem a nulla vezetőn, hanem például egy emberi testen keresztül vagy a földelővezetőn keresztül távozik az áramkörből? Ekkor felborul az egyensúly.

A fázisvezetőn bemenő áram erőssége nagyobb lesz, mint a nulla vezetőn visszatérő áram erőssége. Ez a különbség, a differenciáláram, már nem oltja ki teljesen a mágneses mezőket a toroid transzformátor magjában. A fennmaradó mágneses fluxus feszültséget indukál a transzformátor szekunder tekercsében.

Ez az indukált feszültség egy érzékelő áramkörbe kerül. Ha a differenciáláram eléri vagy meghaladja a relé előre beállított érzékenységi küszöbét (pl. 30 mA), az érzékelő áramkör aktiválja a kioldó mechanizmust. Ez a mechanizmus egy rugós szerkezet segítségével azonnal megszakítja az áramkört, lekapcsolva az összes fázisvezetőt és a nulla vezetőt is.

A lekapcsolás rendkívül gyorsan, általában 20-50 milliszekundumon belül megtörténik. Ez a sebesség kritikus, mivel az áramütés súlyossága jelentősen függ az expozíció időtartamától. A gyors lekapcsolás minimalizálja az áramütés okozta károkat az emberi szervezetre.

Az érintésvédelmi relé felépítése

Egy tipikus érintésvédelmi relé a következő főbb részekből áll:

• Toroid transzformátor (gyűrűmag): Ezen haladnak át a fázis- és nulla vezetők, és ez érzékeli az áramkülönbséget.
• Érzékelő tekercs: A toroid magra tekercselt vezeték, amelyben feszültség indukálódik a differenciáláram hatására.
• Kioldó mechanizmus: Egy elektromágneses vagy elektronikus egység, amely az érzékelő tekercs jelére reagálva mechanikusan megszakítja az áramkört.
• Kapcsoló érintkezők: Ezek szakítják meg az áramkört a fázis- és nulla vezetőkben.
• Teszt gomb: Egy gomb, amellyel mesterségesen létrehozható egy szivárgó áram, hogy ellenőrizzük a relé működőképességét.

A teszt gomb rendkívül fontos funkció. Megnyomásakor egy ellenálláson keresztül egy kis áramot vezet a fázisvezetőről a nulla vezetőre (vagy a földre), mesterségesen létrehozva egy differenciáláramot. Ha a relé megfelelően működik, azonnal lekapcsol. Ezt a tesztet rendszeresen, általában havonta javasolt elvégezni a biztonság fenntartása érdekében.

Az érintésvédelmi relék típusai és jellemzőik

Nem minden érintésvédelmi relé egyforma. Különböző típusokat fejlesztettek ki a különböző elektromos rendszerek és fogyasztók által generált szivárgó áramok jellegének megfelelően. A megfelelő típus kiválasztása kulcsfontosságú a hatékony védelemhez.

Típusok a szivárgó áram jellegének megfelelően

Az érintésvédelmi reléket elsősorban az általuk érzékelhető szivárgó áramok jellege alapján osztályozzák:

• AC típus (általános célú): Ez a legelterjedtebb típus, amely csak a szinuszos váltakozó áramú szivárgó áramokra érzékeny. Hagyományos háztartási eszközök, fűtőberendezések és világítási rendszerek védelmére alkalmas, ahol a meghibásodás során szinuszos hibaáram várható.
• A típus: Az AC típusnál fejlettebb, mivel nemcsak a szinuszos váltakozó áramú, hanem a pulzáló egyenáramú szivárgó áramokra is reagál. Ez utóbbiak például olyan elektronikus eszközökből származhatnak, amelyek diódás egyenirányítókat használnak (pl. mosógépek, számítógépek, fényerő-szabályzók). Manapság az A típus az általánosan ajánlott és leggyakrabban beépített típus a lakossági és kereskedelmi alkalmazásokban.
• F típus: Kifejezetten olyan berendezések védelmére fejlesztették ki, amelyek frekvenciaváltókat tartalmaznak, mint például a modern mosógépek, szárítógépek, hőszivattyúk és klímaberendezések. Ezek az eszközök összetett, kevert frekvenciájú szivárgó áramokat generálhatnak, amelyeket az F típus képes megbízhatóan érzékelni.
• B típus: Ez a legátfogóbb típus, amely az összes fent említett szivárgó áram mellett a sima egyenáramú szivárgó áramokra is érzékeny. Ezek az áramok gyakran ipari berendezésekben, napelem-rendszerekben, elektromos járművek töltőállomásainál vagy orvosi eszközöknél fordulnak elő. A B típusú FI relék lényegesen drágábbak és speciális alkalmazásokra valók.

A megfelelő típus kiválasztása rendkívül fontos. Ha például egy A típusú FI relét használnánk egy olyan berendezés védelmére, amely sima egyenáramú hibát produkálhat, a relé nem kapcsolna le, és a védelem hiányos lenne. Ezért mindig figyelembe kell venni a védendő fogyasztók jellegét.

Érzékenységi szintek (névleges hibaáram, IΔn)

Az érintésvédelmi relék másik fontos jellemzője az érzékenységük, azaz az a minimális differenciáláram, amelyre a relé lekapcsol. Ezt a névleges hibaáramot (IΔn) milliamperben (mA) adják meg.

• 30 mA (0,03 A): Ez a leggyakoribb érzékenységi szint a személyvédelemben. Már 30 mA áram is veszélyes lehet az emberi szervezetre, de ez az érték még nem okoz súlyos, visszafordíthatatlan károsodást, ha a lekapcsolás gyorsan megtörténik. Lakóépületekben és általános célú áramkörökben kötelező.
• 100 mA, 300 mA, 500 mA (0,1 A, 0,3 A, 0,5 A): Ezek a magasabb érzékenységi szintek elsősorban a tűzvédelemre és a berendezések védelmére szolgálnak. Például 300 mA-es relét használnak gyakran a főelosztókban, hogy egy általános védelmet nyújtsanak a teljes hálózat számára a tűzveszély ellen, miközben az alacsonyabb érzékenységű (30 mA) relék az egyes áramkörök személyvédelmét biztosítják. Ezek az érzékenységi szintek nem alkalmasak közvetlen személyvédelemre.

Fontos megérteni, hogy egy 30 mA-es relé nem helyettesíthető egy 300 mA-es relével ott, ahol személyvédelemre van szükség. Az alacsonyabb érzékenységű relék nyújtanak hatékony védelmet az áramütés ellen.

Pólusok száma

Az érintésvédelmi relék lehetnek kétpólusú (egyfázisú rendszerekhez) vagy négypólusú (háromfázisú rendszerekhez). A kétpólusú relé a fázis- és nulla vezetőt szakítja meg, míg a négypólusú relé mindhárom fázisvezetőt és a nulla vezetőt is megszakítja egyidejűleg.

Szelektív és késleltetett relék

Nagyobb, komplexebb rendszerekben, ahol több érintésvédelmi relé van egymás után kapcsolva (pl. egy főelosztóban és az alelosztókban), szükség lehet szelektív vagy késleltetett típusokra. A szelektív relék biztosítják, hogy hiba esetén csak a legközelebbi, érintett relé kapcsoljon le, megakadályozva ezzel a teljes rendszer felesleges leállását. Ezek általában „S” jelöléssel vannak ellátva, és beépített késleltetéssel rendelkeznek.

A késleltetett relék (pl. G típus) szintén késleltetett kioldással rendelkeznek, hogy elkerüljék a szükségtelen lekapcsolásokat rövid ideig tartó, ártalmatlan szivárgó áramok esetén, vagy hogy szelektív védelmet biztosítsanak a hierarchikus rendszerekben.

Az érintésvédelmi relé fontossága az elektromos biztonságban

Az érintésvédelmi relé nem csupán egy kiegészítő eszköz, hanem az elektromos biztonsági rendszer sarokköve. Szerepe számos területen megmutatkozik, és hiánya súlyos következményekkel járhat.

Védelem áramütés ellen

Ez az érintésvédelmi relé elsődleges és legfontosabb funkciója. Ahogy már említettük, a 30 mA-es érzékenységű relé képes megvédeni az embert az életveszélyes áramütéstől. Amikor egy személy véletlenül érintkezésbe kerül egy feszültség alatt álló résszel, és az áram a testén keresztül a földbe vezetődik, a relé azonnal érzékeli a differenciáláramot és lekapcsolja az áramot. Ez a gyors reakcióidő minimalizálja az áram testre gyakorolt káros hatását, megelőzve a szívritmuszavarokat és az egyéb súlyos sérüléseket.

A relé nemcsak a közvetlen érintkezés esetén nyújt védelmet, hanem a közvetett érintkezés, azaz a meghibásodott berendezések fém burkolatának áram alá kerülése esetén is. Ez a fajta védelem különösen fontos, mivel a meghibásodott készülékek gyakran rejtett veszélyforrást jelentenek.

Tűzvédelem

Az elektromos eredetű tűzesetek jelentős részét a szigetelési hibák okozzák. Egy meghibásodott vezeték, egy rosszul csatlakoztatott kábel vagy egy öregedő készülék szigetelése áramot engedhet a környező anyagokba (pl. falba, fa szerkezetbe), ami fokozatosan felmelegedhet és tüzet okozhat. Ezek a szivárgó áramok gyakran túl kicsik ahhoz, hogy a kismegszakítókat vagy biztosítékokat kioldják, de elegendőek a túlmelegedéshez és a gyulladáshoz.

Az érintésvédelmi relé, különösen a 100 mA, 300 mA vagy 500 mA érzékenységű típusok, képesek érzékelni ezeket a tűzveszélyes szivárgó áramokat. Időben lekapcsolva az áramot, megakadályozzák a tűz kialakulását, ezzel óvva az épületet és a benne élőket.

Berendezések védelme

Bár az érintésvédelmi relé elsősorban az emberek védelmére szolgál, közvetve hozzájárul az elektromos berendezések élettartamának meghosszabbításához is. A szigetelési hibák és a szivárgó áramok idővel károsíthatják a készülékeket, rontva azok hatékonyságát és megrövidítve élettartamukat. A relé időben történő lekapcsolása megakadályozza a további károsodást, és jelezheti, hogy a berendezés javításra vagy cserére szorul.

Jogi és szabványügyi megfelelőség

Magyarországon és az Európai Unióban is szigorú szabványok és jogszabályok írják elő az érintésvédelmi relék alkalmazását bizonyos esetekben. Az MSZ HD 60364 szabványsorozat, amely a kisfeszültségű villamos berendezések létesítésére vonatkozik, részletesen szabályozza a FI relék beépítési kötelezettségét. Például minden új lakóépületben, illetve felújításkor a fürdőszobákban és a kültéri csatlakozóknál kötelező a 30 mA-es, A típusú vagy afeletti érintésvédelmi relé alkalmazása.

Az Országos Tűzvédelmi Szabályzat (OTSZ) szintén tartalmaz előírásokat az elektromos tűzvédelemre vonatkozóan, amelyben az érintésvédelmi relék fontos szerepet játszanak. A szabványoknak való megfelelés nem csupán jogi kötelezettség, hanem a biztonságos üzemeltetés alapfeltétele is.

Az érintésvédelmi relé beépítése nem luxus, hanem alapvető biztonsági intézkedés, amely életet menthet és vagyont védhet.

Az érintésvédelmi relé telepítése és elhelyezése

Az érintésvédelmi relé hatékony működéséhez elengedhetetlen a szakszerű telepítés és a megfelelő elhelyezés a villamos hálózatban. A telepítést mindig szakképzett villanyszerelőnek kell elvégeznie, aki ismeri a vonatkozó szabványokat és előírásokat.

Hol telepítsük?

Az érintésvédelmi reléket általában a főelosztó táblába vagy az alelosztókba szerelik. Két fő megközelítés létezik:

1. Főelosztói védelem (általános védelem): Egyetlen, nagyobb névleges áramú (pl. 40A vagy 63A) és magasabb érzékenységű (pl. 300 mA) érintésvédelmi relé védi az egész ingatlan hálózatát. Ez elsősorban tűzvédelmi célokat szolgál, és kiegészítő védelmet nyújt a berendezéseknek. Azonban egy hiba esetén a teljes ingatlan áramellátása megszakad, ami kényelmetlenséget okozhat.
2. Áramkörönkénti védelem (szelektív védelem): Ebben az esetben több érintésvédelmi relét telepítenek, mindegyiket egy-egy különálló áramkör vagy fogyasztói csoport védelmére. Például a fürdőszoba, a konyha, a kültéri csatlakozók vagy a hálószobák külön-külön relékkel vannak védve. Ez a megközelítés biztosítja a maximális személyvédelmet (30 mA-es relékkel), és hiba esetén csak az érintett áramkör kapcsol le, minimalizálva az áramkimaradást az ingatlan többi részén. Ez a korszerűbb és biztonságosabb megoldás.

A modern szabványok egyre inkább az áramkörönkénti vagy legalábbis fogyasztói csoportonkénti védelmet favorizálják. Például a nedves helyiségekben (fürdőszoba), kültéri aljzatoknál és a kézi szerszámok csatlakoztatására szolgáló aljzatoknál 30 mA-es, A típusú (vagy annál jobb) FI relé alkalmazása kötelező.

Bekötési alapelvek

Az érintésvédelmi relé bekötése során a fázis(ok) és a nulla vezető(k) is áthaladnak a relén. A védőföldelő vezető (PE) azonban soha nem haladhat át az érintésvédelmi relén! A PE vezetőnek közvetlenül a földelőhálózathoz kell csatlakoznia, és nem szabad összekapcsolódnia a nulla vezetővel a relé után.

Ha a nulla vezető a relé után összekapcsolódna a védőföldelő vezetővel, az a relé hibás működéséhez, azaz indokolatlan lekapcsolásokhoz vezetne, mert az áram egy része a PE vezetőn keresztül térne vissza, felborítva az egyensúlyt a relében. Ezt „nullázás”-nak hívják, és a relé után szigorúan tilos.

A háromfázisú rendszerekben a négypólusú relé mindhárom fázist és a nullát is megszakítja. Fontos, hogy a relé utáni nulla vezető ne legyen összekötve más áramkörök nulla vezetőivel, amelyek nem mennek át ugyanazon a relén, mert ez is hibás működéshez vezethet.

Kombinált védelmi eszközök (RCBO)

Léteznek kombinált védelmi eszközök is, az úgynevezett RCBO-k (Residual Current Breaker with Overcurrent protection), amelyek egyetlen készülékben egyesítik az érintésvédelmi relé (FI relé) és a kismegszakító (MCB) funkcióit. Ezek az eszközök helytakarékosak és kényelmesek, mivel egyszerre nyújtanak védelmet a szivárgó áram, a túlterhelés és a rövidzárlat ellen is. Ideálisak kisebb elosztókba vagy egyedi áramkörök védelmére.

Rendszeres felülvizsgálat és karbantartás

Az érintésvédelmi relé, mint minden biztonsági berendezés, csak akkor képes ellátni feladatát, ha megfelelően működik. Ezért elengedhetetlen a rendszeres felülvizsgálat és karbantartás.

A teszt gomb használata

Minden érintésvédelmi relén található egy „T” vagy „Test” feliratú gomb, amelyet rendszeresen, általában havonta javasolt megnyomni. Ez a gomb egy mesterséges szivárgó áramot hoz létre a relén belül, amelynek hatására a relének le kell kapcsolnia. Ha a relé nem kapcsol le a teszt gomb megnyomására, az azt jelenti, hogy meghibásodott, és azonnal ki kell cserélni.

A teszt gomb megnyomása után a relét vissza kell kapcsolni a normál működésbe. Ez a rövid, egyszerű művelet biztosítja, hogy a relé vészhelyzet esetén is megbízhatóan működjön.

Szakember általi felülvizsgálat

A teszt gomb használata mellett a villamos hálózat és az érintésvédelmi relék időszakos, szakember általi felülvizsgálata is kötelező. Az érintésvédelmi szabványossági felülvizsgálat során a villanyszerelő speciális műszerekkel méri meg a relé kioldási idejét és a tényleges kioldási áramot, ellenőrizve, hogy a készülék a gyártó által megadott paraméterek között működik-e.

A felülvizsgálat gyakoriságát jogszabályok írják elő, és az ingatlan típusától, valamint a felhasználás módjától függően változhat. Lakóépületekben általában 6 évente, közintézményekben és ipari létesítményekben gyakrabban, akár évente vagy 3 évente is sor kerülhet rá. A felülvizsgálatról jegyzőkönyvet kell készíteni, amely igazolja az elektromos hálózat biztonságos állapotát.

Gyakori hibák és problémák

Bár az érintésvédelmi relék megbízható eszközök, előfordulhatnak velük problémák:

• Indokolatlan lekapcsolás: Ez a leggyakoribb probléma. Oka lehet valódi szigetelési hiba egy készülékben vagy a hálózatban, de okozhatja a relé utáni nulla és védőföldelés összekötése, vagy a relé utáni nulla vezető más áramkörök nullájával való összekötése is. Ritkábban maga a relé is meghibásodhat.
• Nem kapcsol le: Ha a teszt gomb megnyomására sem kapcsol le a relé, az azt jelenti, hogy hibás, és azonnal cserére szorul. Ez egy súlyos biztonsági kockázatot jelent.
• Mechanikai sérülés: A relé fizikai sérülése (pl. ütés) szintén befolyásolhatja a működését.
• Elöregedés: Mint minden elektronikai alkatrész, az érintésvédelmi relék is elöregedhetnek az idő múlásával, ami csökkentheti megbízhatóságukat.

Bármilyen probléma esetén mindig szakképzett villanyszerelőhöz kell fordulni. Soha ne próbálja meg saját maga javítani az érintésvédelmi relét vagy a villamos hálózatot!

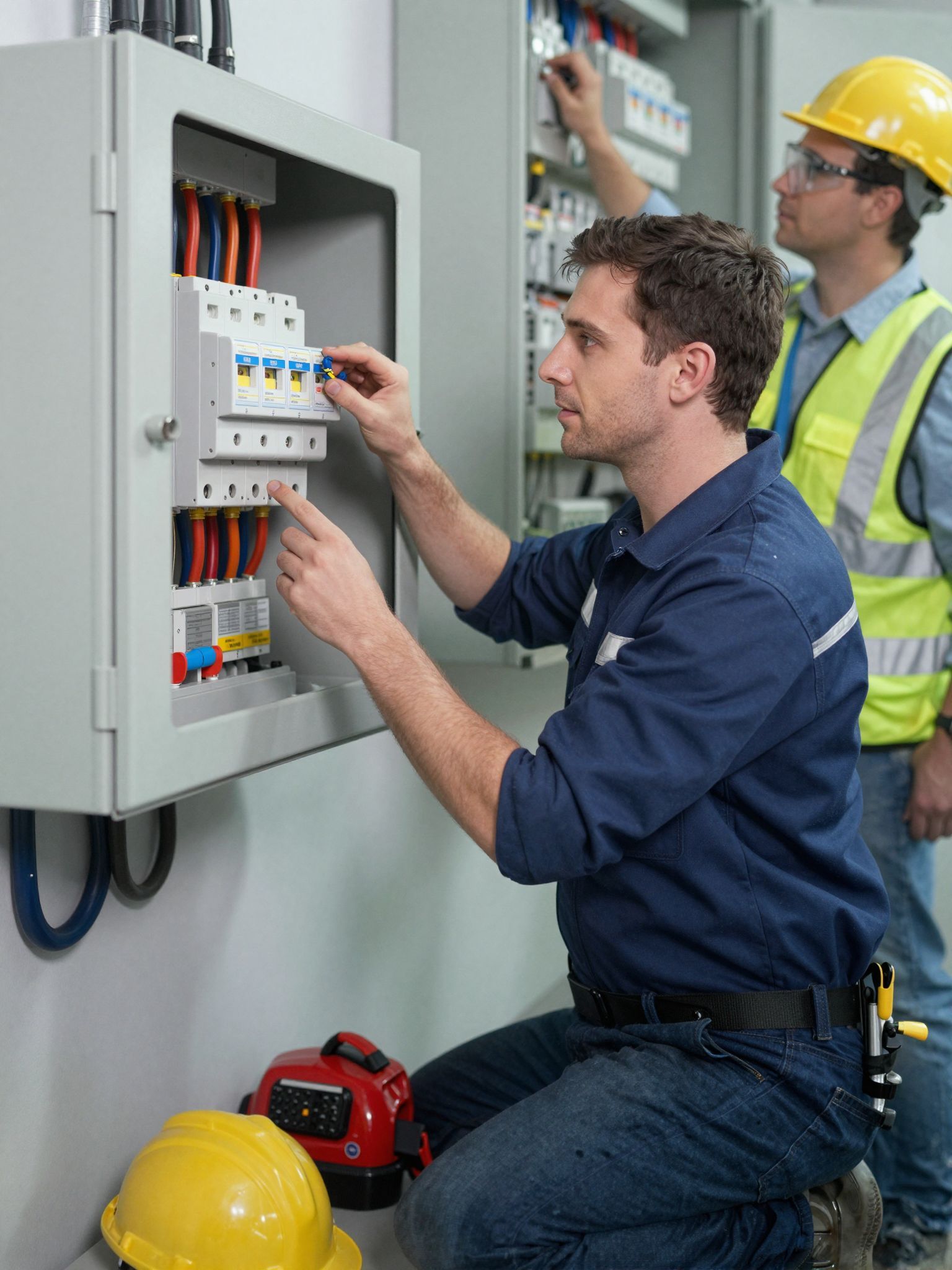

Az érintésvédelmi relé és más védelmi eszközök

Fontos megérteni, hogy az érintésvédelmi relé nem helyettesít más védelmi eszközöket, hanem kiegészíti azokat. Együtt alkotnak egy átfogó biztonsági rendszert.

Kismegszakítók (MCB) és olvadóbiztosítékok

A kismegszakítók (Miniature Circuit Breakers, MCB) és az olvadóbiztosítékok elsődleges célja a túlterhelés és a rövidzárlat elleni védelem. Akkor kapcsolnak le, ha az áramerősség túllépi a megengedett értéket (túlterhelés) vagy ha egy hirtelen, nagy áramlökés jelentkezik (rövidzárlat). Ezek az eszközök megvédik a vezetékeket a túlmelegedéstől és a tüzektől, valamint a berendezéseket a károsodástól.

Az érintésvédelmi relé azonban nem érzékeli a túlterhelést vagy a rövidzárlatot. Egy 30 mA-es FI relé nem kapcsolna le, ha egy 16A-es áramkörre 20A-es fogyasztót kapcsolnánk. Emiatt a kismegszakítók és az érintésvédelmi relék egyidejű alkalmazása elengedhetetlen a teljes körű védelemhez. Gyakran egyetlen modulban, egy kismegszakító és egy FI relé kombinációjaként is kaphatók.

Túlfeszültség-levezetők (SPD)

A túlfeszültség-levezetők (Surge Protective Devices, SPD) a villámcsapások vagy a hálózati ingadozások okozta hirtelen feszültségtüskék ellen védik az elektromos berendezéseket. Ezek az eszközök elvezetik a túlfeszültséget a föld felé, megakadályozva, hogy az károsítsa az érzékeny elektronikát.

Az érintésvédelmi relé nem nyújt védelmet a túlfeszültség ellen. Bár a villámcsapás okozhat szivárgó áramot, ami kioldhatja a relét, a fő védelmi funkciót a túlfeszültség-levezetők látják el. A biztonsági rendszer szempontjából mindhárom eszköznek – FI relé, kismegszakító, túlfeszültség-levezető – megvan a maga helye és fontossága.

Specifikus alkalmazási területek és modern kihívások

Az érintésvédelmi relék alkalmazási területe rendkívül széles, és a modern technológiai fejlődés új kihívásokat és megoldásokat is hozott.

Lakóépületek és háztartások

Ahogy már említettük, a lakóépületekben a 30 mA-es, A típusú érintésvédelmi relék alkalmazása a nedves helyiségekben és a kültéri aljzatoknál kötelező. Egyre több szakember javasolja azonban, hogy az egész lakás áramköreit védjék FI relékkel, vagy legalábbis azokat az áramköröket, amelyek nagyobb kockázatot jelentenek (pl. konyha, mosókonyha, garázs).

A modern háztartási gépek, mint a mosógépek, szárítógépek, mosogatógépek és hűtőszekrények, mind potenciális veszélyforrást jelenthetnek szigetelési hiba esetén. Az FI relé biztosítja, hogy ezek a készülékek biztonságosan üzemeljenek.

Kereskedelmi és ipari létesítmények

Kereskedelmi és ipari környezetben a követelmények még szigorúbbak. Itt gyakran használnak magasabb érzékenységű (pl. 300 mA) érintésvédelmi reléket a tűzvédelemre a főelosztókban, kiegészítve az alacsonyabb érzékenységű (30 mA) relékkel azokon a területeken, ahol személyi érintkezés várható (pl. irodák, műhelyek, gépek kezelőfelületei).

Az iparban gyakran találkozunk komplex gépekkel, frekvenciaváltókkal, DC motorokkal, amelyek speciális szivárgó áramokat generálhatnak. Ezekhez az alkalmazásokhoz az F vagy B típusú érintésvédelmi relékre van szükség, amelyek képesek kezelni a nem szinuszos hibaáramokat is.

Építkezések és szabadtéri események

Az építkezések és a szabadtéri rendezvények, ahol ideiglenes elektromos hálózatokat használnak, különösen veszélyesek lehetnek. A sérült kábelek, a nedves környezet és a nem megfelelő földelés mind növelik az áramütés kockázatát. Ezeken a helyeken az érintésvédelmi relék kötelezőek, gyakran hordozható kivitelben is, hogy maximális biztonságot nyújtsanak a dolgozóknak és a résztvevőknek.

Elektromos járművek töltőállomásai (EV töltők)

Az elektromos autók terjedésével az EV töltőállomások biztonsága is kiemelt fontosságúvá vált. Az egyenáramú töltés során sima egyenáramú hibák is felléphetnek, amelyek ellen az AC vagy A típusú relék nem nyújtanak védelmet. Ezért az EV töltőknél általában B típusú érintésvédelmi reléket vagy speciális, EV töltésre alkalmas RCD-ket kell alkalmazni, amelyek felismerik az ilyen típusú hibaáramokat.

Napelem rendszerek

A napelem rendszerek (fotovoltaikus rendszerek) szintén egyenáramú komponenseket tartalmaznak, és hiba esetén DC szivárgó áramok is felléphetnek. A váltóáramú oldalon az inverter után gyakran A típusú FI relét alkalmaznak, de ha az inverter nem rendelkezik megfelelő beépített DC szivárgóáram-felügyelettel, akkor B típusú FI relé alkalmazása is indokolt lehet az AC oldalon.

Gyakori tévhitek és a helyes szemlélet

Az érintésvédelmi relékkel kapcsolatban számos tévhit él a köztudatban, amelyek veszélyes félreértésekhez vezethetnek. Fontos ezeket tisztázni.

Tévhit: A FI relé minden ellen véd

Ez az egyik leggyakoribb tévhit. Ahogy már láttuk, az érintésvédelmi relé specifikusan a szivárgó áramok ellen véd. Nem véd meg a túláram (túlterhelés) és a rövidzárlat ellen. Nem véd meg akkor sem, ha valaki egyszerre fogja meg a fázisvezetőt és a nulla vezetőt, mert ebben az esetben az áramkörbe bemenő és kilépő áram egyensúlya nem borul fel, így a relé nem érzékel differenciáláramot. Ilyen esetben a kismegszakító (ha túlterhelés vagy rövidzárlat alakul ki) vagy a direkt érintésvédelem (szigetelés, burkolat) a releváns védelem.

Tévhit: Ha van FI relé, nem kell földelés

Ez egy rendkívül veszélyes tévhit! Az érintésvédelmi relé hatékonysága nagymértékben függ a megfelelő védőföldeléstől. A védőföldelés (PE vezető) biztosítja, hogy hiba esetén a szivárgó áram a föld felé vezetődjön, és ezáltal létrejöjjön a differenciáláram, amit a relé érzékel. Földelés nélkül a hibaáram nem tud elfolyni, és a relé nem kapcsol le, vagy csak akkor, ha valaki megérinti a hibás készüléket. A védőföldelés és az érintésvédelmi relé egymást kiegészítő, elválaszthatatlan elemei a biztonságos villamos hálózatnak.

Tévhit: Az indokolatlan lekapcsolás a relé hibája

Bár előfordulhat, hogy maga a relé hibásodik meg, az indokolatlan lekapcsolások többsége valójában szigetelési hibára utal a hálózatban vagy egy csatlakoztatott készülékben. Az érintésvédelmi relé ilyenkor nem hibásodik meg, hanem a feladatát látja el: jelzi, hogy valahol szivárgó áram van, és biztonsági okokból lekapcsolja az áramot. Ilyen esetben nem a relé cseréje, hanem a hiba forrásának felkutatása és javítása a megoldás.

A villanyszerelő szerepe

Az elektromos biztonság kérdésében a szakképzett villanyszerelő szerepe megkerülhetetlen. Ő az, aki képes felmérni a hálózat állapotát, kiválasztani a megfelelő típusú és érzékenységű érintésvédelmi reléket, szakszerűen telepíteni azokat, és elvégezni az időszakos felülvizsgálatokat. A barkácsolás vagy a hozzá nem értő beavatkozás életveszélyes következményekkel járhat.

Egy tapasztalt villanyszerelő nem csak a szabványoknak megfelelően dolgozik, hanem tanácsot is tud adni a legoptimálisabb védelmi megoldásokról, figyelembe véve az egyedi igényeket és a hálózat sajátosságait. A berendezések megfelelő karbantartása és rendszeres ellenőrzése hozzájárul a hosszú távú biztonság fenntartásához.

Az érintésvédelmi relé egy modern korunkban alapvetőnek számító biztonsági eszköz, amely az elektromos hálózatok megbízható működésének és az emberi élet védelmének kulcsa. Működési elve a differenciáláram érzékelésén alapul, és képes azonnal megszakítani az áramot, ha életveszélyes szivárgó áramot észlel. A különböző típusok és érzékenységi szintek lehetővé teszik a specifikus alkalmazási területek biztonságos lefedését, legyen szó lakóépületről, ipari létesítményről vagy elektromos járművek töltőállomásáról.

A rendszeres ellenőrzés, a szakszerű telepítés és a más védelmi eszközökkel (kismegszakítók, túlfeszültség-levezetők) való kombinálás biztosítja a legmagasabb szintű elektromos biztonságot. Ne feledjük, az elektromosság hatalmas erő, de megfelelő védelemmel és odafigyeléssel biztonságosan élhetünk vele.
