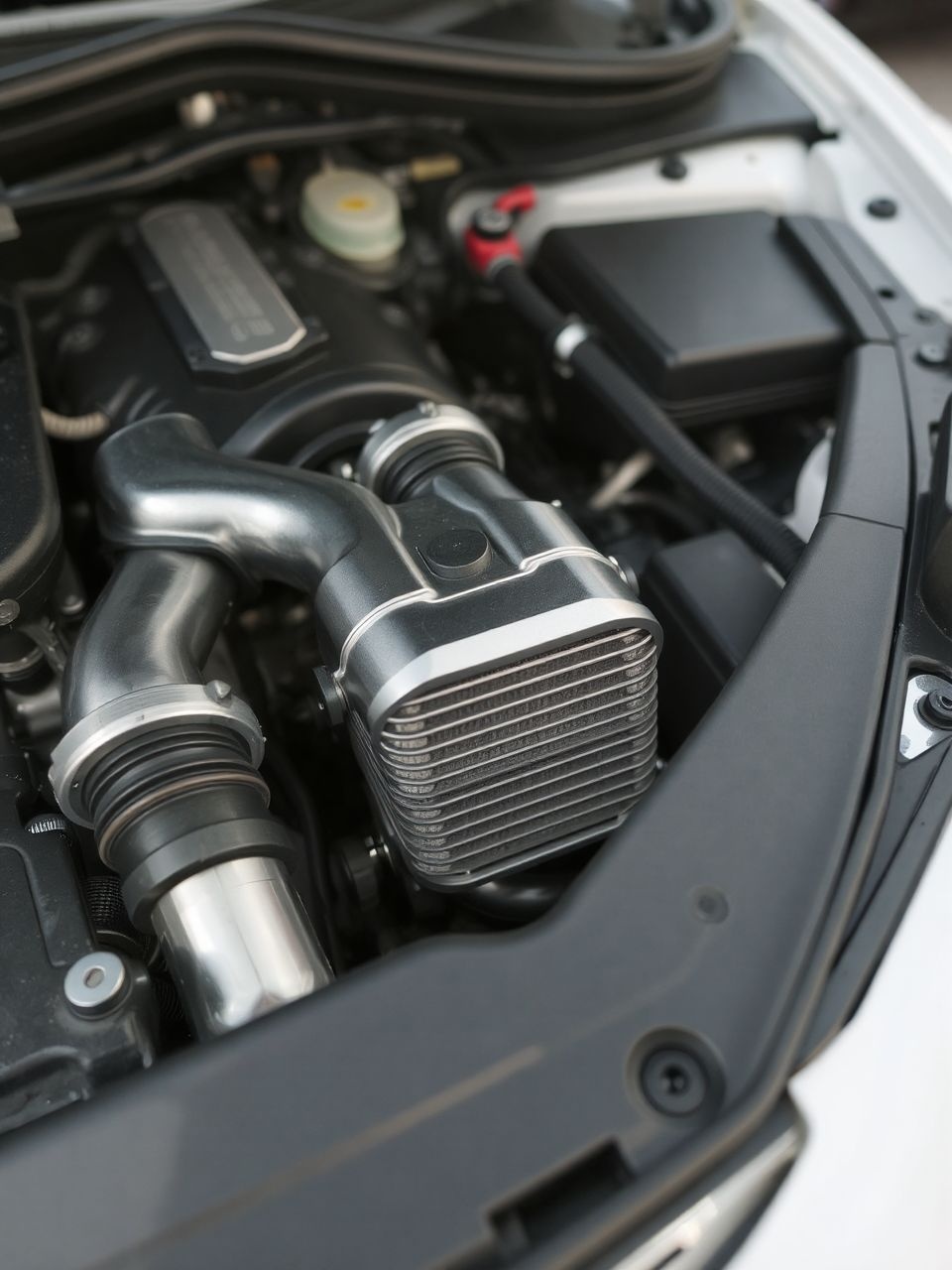

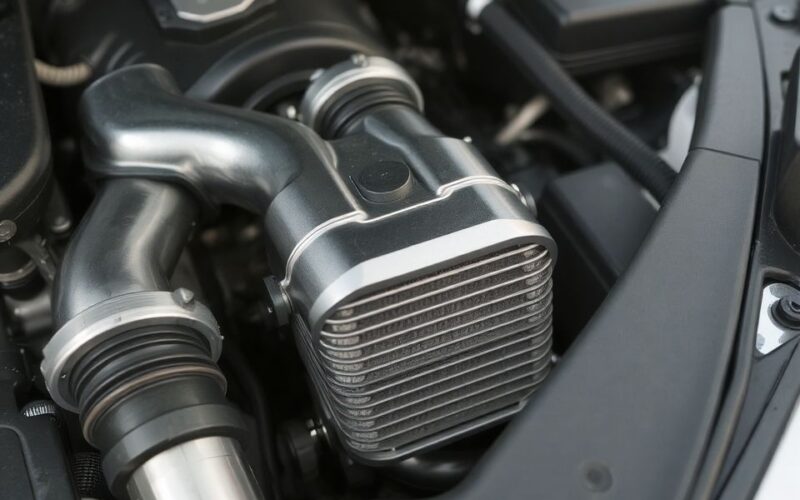

A modern autóiparban a környezetvédelem és a motorhatékonyság iránti egyre növekvő igények forradalmasították a belsőégésű motorok tervezését és működését. Ebben a komplex ökoszisztémában számos alkatrész kap kulcsszerepet, amelyek közül az egyik legfontosabb, mégis gyakran alulértékelt komponens az EGR hűtő. Ez a viszonylag kis méretű, de rendkívül összetett egység elengedhetetlen a károsanyag-kibocsátás csökkentésében, különösen a nitrogén-oxidok (NOx) emissziójának mérséklésében, miközben hozzájárul a motor optimális működési hőmérsékletének fenntartásához és végső soron az üzemanyag-fogyasztás optimalizálásához.
Az EGR hűtő nem csupán egy egyszerű hőcserélő; a kipufogógáz visszavezető rendszer integrált része, amely a motorvezérlő egység (ECU) precíz irányítása alatt működik. Feladata, hogy a motorból kilépő, forró kipufogógáz egy részét lehűtse, mielőtt az visszavezetésre kerülne az égéstérbe. Ez a hűtési folyamat kritikus a NOx-képződés csökkentésében, mivel az alacsonyabb hőmérsékletű égés kevesebb nitrogén-oxidot termel. Ennek hiányában a modern dízel- és egyes benzinmotorok nem tudnának megfelelni a szigorú emissziós normáknak, mint például az Euro 5 vagy Euro 6 szabványok.
Ahhoz, hogy teljes mértékben megértsük az EGR hűtő jelentőségét, először is érdemes mélyebben belemerülni az EGR rendszer alapjaiba, majd onnan haladva feltárni a hűtőegység specifikus működését, a lehetséges hibáit, karbantartását és a motor egészére gyakorolt hatását. Ez a cikk részletesen bemutatja az EGR hűtő technológiai hátterét, a motor működésére gyakorolt pozitív és negatív hatásait, valamint a tulajdonosok számára hasznos információkat nyújt a hibaelhárításról és a megelőzésről.
Mi is az EGR rendszer, és miért van rá szükség?
Az EGR, azaz Exhaust Gas Recirculation, vagyis kipufogógáz visszavezetés egy olyan technológia, amelyet az 1970-es évek eleje óta alkalmaznak a belsőégésű motorokban a károsanyag-kibocsátás csökkentésére. Kezdetben főleg a benzinmotorokban terjedt el, de a modern dízelmotorokban is alapvetővé vált, különösen a szigorodó környezetvédelmi előírások miatt.
A rendszer alapvető célja a nitrogén-oxidok (NOx) képződésének minimalizálása. A NOx gázok magas hőmérsékleten, nagy nyomású és oxigénben gazdag égési körülmények között keletkeznek a motor égéstereiben. Ezek a gázok súlyosan károsítják a környezetet, hozzájárulnak a savas esőhöz és a szmog kialakulásához, valamint károsak az emberi egészségre.
Az EGR rendszer úgy működik, hogy a kipufogócsőből származó, már elégett gázok egy részét visszavezeti a szívórendszerbe, ahol az friss levegővel és üzemanyaggal keveredve újra részt vesz az égésben. Ez az „inert” gáz (amely már nem tartalmaz oxigént az égéshez) csökkenti az égési folyamat csúcshőmérsékletét az égéstérben. Az alacsonyabb égési hőmérséklet pedig közvetlenül arányos a NOx-kibocsátás csökkenésével.
Fontos megjegyezni, hogy az EGR rendszer működését az autó motorvezérlő egysége (ECU) szabályozza. Az ECU a motor fordulatszámának, terhelésének, hőmérsékletének és egyéb paramétereknek függvényében dönti el, hogy mennyi kipufogógázt kell visszavezetni. Általában alacsonyabb és közepes fordulatszámon, illetve terhelésen aktív, míg hideg motornál, alapjáraton vagy teljes terhelésen általában kikapcsol, hogy ne befolyásolja negatívan a motor teljesítményét.
Az EGR hűtő szerepe a kipufogógáz visszavezetésben
Az EGR hűtő nem egy egyszerű kiegészítő, hanem az EGR rendszer szerves és nélkülözhetetlen eleme, különösen a modern dízelmotorokban és a turbófeltöltős benzinmotorok esetében. A kipufogógázok hőmérséklete elérheti az 500-700 Celsius-fokot is, és ha ezt a forró gázt hűtés nélkül vezetnénk vissza az égéstérbe, az több problémát is okozna.
Először is, a túl forró kipufogógáz visszavezetése nem csökkentené eléggé az égési csúcshőmérsékletet, így a NOx-kibocsátás sem mérséklődne kellőképpen. Sőt, bizonyos esetekben akár növelhetné is a hőmérsékletet a szívórendszerben, ami a motor kopogásos égésére (detonáció) hajlamosíthatná, különösen benzinmotoroknál.
Másodszor, a magas hőmérsékletű gázok károsíthatnák a szívórendszer egyéb alkatrészeit, például a műanyag szívócsonkokat, érzékelőket és a turbófeltöltő lamelláit. A forró gázok ezenkívül csökkentenék a levegő sűrűségét, ami rontaná a motor hatásfokát és teljesítményét.
Itt jön képbe az EGR hűtő. Feladata, hogy a visszavezetett kipufogógáz hőmérsékletét jelentősen csökkentse, jellemzően 150-200 Celsius-fok alá. Ez a hűtési folyamat teszi lehetővé, hogy az inert gáz valóban hatékonyan csökkentse az égési csúcshőmérsékletet, ezáltal drasztikusan mérsékelve a NOx-képződést. A hűtött gáz sűrűbb is, ami segít fenntartani a motor hatékonyságát, és minimalizálja a szívórendszer termikus terhelését.
„Az EGR hűtő nem csupán egy kényelmi funkció, hanem a modern motorok környezetvédelmi megfelelőségének és hosszú távú megbízhatóságának sarokköve. Nélküle a kipufogógáz visszavezetés nem érné el a kívánt hatást, és a motorok sem tudnának megfelelni a szigorú emissziós normáknak.”
A hűtő tehát kulcsszerepet játszik abban, hogy a motor a lehető legtisztábban működjön, anélkül, hogy ez jelentős teljesítménycsökkenéssel járna. Az EGR szelep és az EGR hűtő szoros együttműködése biztosítja a rendszer optimális működését.
Hogyan működik az EGR hűtő? A technológia mélyebb megértése
Az EGR hűtő működési elve a hőcserélők alapelveire épül, ám a speciális körülmények (magas hőmérséklet, korrozív gázok) miatt rendkívül robusztus anyagokból és precíz mérnöki megoldásokkal készül. A leggyakoribb típus egy csőköteges vagy lemezes hőcserélő, ahol két különböző közeg, a forró kipufogógáz és a hűtőközeg (általában motor hűtőfolyadék) áramlik egymás mellett, de elválasztva.
Amikor az EGR szelep nyitva van, a kipufogógázok egy része az EGR csövön keresztül az EGR hűtőbe jut. A hűtő belsejében a gázok számos kis csövön vagy lamellán keresztül áramlanak, amelyek felületén keresztül leadják a hőt a hűtőfolyadéknak. A hűtőfolyadék a motor hűtőrendszeréből érkezik, és egy külön körön keresztül kering a hűtőben, elvezetve a gázoktól átvett hőt.
A hűtőfolyadék jellemzően a motorblokkhoz és a hengerfejhez hasonlóan fagyállóval kevert víz, amely kiváló hőelvezető képességgel rendelkezik. A hűtőfolyadékot egy szivattyú keringeti, és a hőt a fő hűtőradiátorban adja le a környezetnek. Egyes rendszerekben külön kis hűtőradiátor is tartozhat az EGR hűtőhöz, vagy a motor fő hűtőrendszeréhez csatlakozik.
A hűtő hatékonyságát számos tényező befolyásolja, mint például a belső felület nagysága, az áramlási sebesség, a hőátadó anyagok minősége és a hűtőfolyadék hőmérséklete. A modern EGR hűtők gyakran tartalmaznak egy bypass szelepet is. Ez a szelep lehetővé teszi, hogy bizonyos üzemi körülmények között (pl. hidegindítás után, amikor a katalizátor gyors felmelegítése szükséges) a forró kipufogógáz elkerülje a hűtőt, és közvetlenül az EGR szelephez jusson. Ez segíti a motor gyorsabb üzemi hőmérsékletének elérését és a károsanyag-kibocsátás további csökkentését a hideg fázisban.
Az EGR hűtő anyaga általában rozsdamentes acél vagy speciális alumínium ötvözetek, amelyek ellenállnak a magas hőmérsékletnek és a kipufogógázok korrozív hatásának. A belső csövek vagy lamellák kialakítása maximalizálja a hőátadó felületet, miközben minimalizálja az áramlási ellenállást.

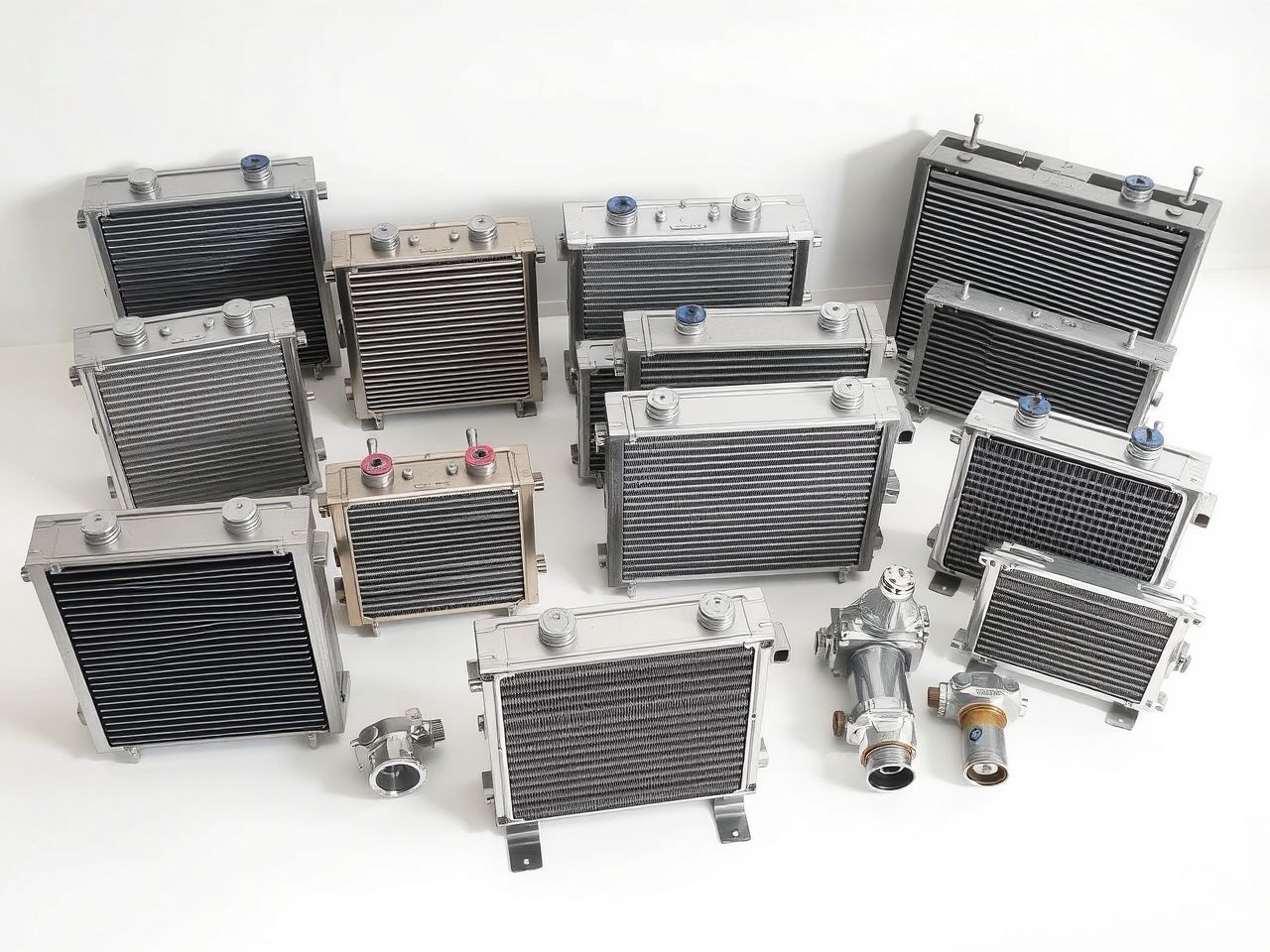

Az EGR hűtő típusai és konstrukciói
Bár az alapelv hasonló, az EGR hűtők számos különböző kialakításban léteznek, amelyek illeszkednek a különböző motorok és járművek specifikus igényeihez. A leggyakoribb különbségek a hűtőközeg típusa és a belső szerkezet alapján adódnak.
1. Folyadékhűtésű EGR hűtők:
Ez a legelterjedtebb típus, ahol a motor hűtőfolyadéka (víz és fagyálló keveréke) szolgál hűtőközegként.
* Csőköteges (shell-and-tube) kialakítás: Ebben az esetben a forró kipufogógázok egy sor vékony csőben áramlanak, amelyeket körülvesz a hűtőfolyadék. A csövek anyaga gyakran rozsdamentes acél, a külső ház pedig alumínium vagy öntöttvas. Ez a konstrukció robusztus és hatékony.
* Lemezes (plate) kialakítás: A lemezes hőcserélők vékony, egymáshoz préselt fémlemezekből állnak, amelyek között a kipufogógáz és a hűtőfolyadék váltakozva áramlik. A nagy felület/térfogat arány miatt nagyon hatékonyak és kompaktak lehetnek. Gyakran megtalálhatók a modernebb, helytakarékos motorokban.
* Integrált hűtők: Néhány motorban az EGR hűtő a szívócsőbe vagy a kipufogó gyűjtőcsőbe van integrálva, minimalizálva a csövezést és a helyigényt. Ez komplexebb cserét eredményezhet meghibásodás esetén.
2. Léghűtésű EGR hűtők (ritkább):
Bár kevésbé elterjedt, egyes régebbi vagy egyszerűbb EGR rendszerek léghűtésű megoldásokat alkalmazhatnak, ahol a környezeti levegő áramlik át a hűtő lamelláin, elvezetve a hőt. Ezek kevésbé hatékonyak, mint a folyadékhűtésűek, és általában csak kisebb mértékű hűtésre képesek.
3. Bypass szeleppel ellátott EGR hűtők:
Ahogy korábban említettük, sok modern EGR hűtő rendelkezik egy bypass szeleppel. Ez a szelep lehetővé teszi, hogy a kipufogógáz bizonyos körülmények között (pl. hideg motor, katalizátor gyors felmelegítése) elkerülje a hűtőt, és melegen jusson az égéstérbe. Ez a funkció optimalizálja a motor működését és az emissziós értékeket a különböző üzemállapotokban. A bypass szelep lehet vákuumvezérelt vagy elektronikusan működtetett.
A konstrukció választása függ a motor típusától, a tervezési filozófiától, a rendelkezésre álló helytől és a gyártási költségektől. A legfontosabb szempont mindig a hőátadás hatékonysága és a hosszú távú megbízhatóság, figyelembe véve a rendkívül igénybe vevő üzemi körülményeket.
Az EGR hűtő előnyei és a motorra gyakorolt hatásai
Az EGR hűtő jelenléte és megfelelő működése számos előnnyel jár a modern autómotorok számára, messze túlmutatva a puszta károsanyag-kibocsátás csökkentésén. Ezek az előnyök közvetlenül és közvetve is hozzájárulnak a motor hatékonyabb, tisztább és gyakran gazdaságosabb működéséhez.
1. Nitrogén-oxid (NOx) kibocsátás drasztikus csökkentése:
Ez az elsődleges és legfontosabb előny. Az égési csúcshőmérséklet mérséklésével az EGR hűtő lehetővé teszi, hogy a motorok megfeleljenek a szigorú Euro 5 és Euro 6 emissziós normáknak, amelyek jelentősen korlátozzák a NOx-kibocsátást. Ennek hiányában a dízelmotorok különösen nehezen teljesítenék ezeket a követelményeket.
2. Üzemanyag-fogyasztás optimalizálása:
Bár elsőre paradoxnak tűnhet, az EGR rendszer, különösen a hűtött változat, hozzájárulhat az üzemanyag-fogyasztás optimalizálásához. Az alacsonyabb égési hőmérséklet és a hűtött, sűrűbb visszavezetett gáz lehetővé teszi, hogy a motorvezérlés késleltesse a gyújtást (benzinmotoroknál) vagy optimalizálja az égést (dízelmotoroknál), ami javíthatja a termikus hatásfokot bizonyos terhelési tartományokban.
3. Motor kopogásos égésének (detonáció) csökkentése (benzinmotoroknál):
A benzinmotorok hajlamosak a kopogásos égésre, különösen turbófeltöltős változatoknál, ahol a nagy nyomás és hőmérséklet elősegíti a nem kívánt öngyulladást. Az EGR hűtő által visszavezetett hűtött inert gáz csökkenti az égési hőmérsékletet, ezáltal növeli a motor kopogási határát. Ez lehetővé teszi a tervezők számára, hogy nagyobb kompresszióviszonyt vagy nagyobb töltőnyomást alkalmazzanak, ami javítja a teljesítményt és a hatékonyságot.
4. Részecskeszűrő (DPF) regenerációjának támogatása (dízelmotoroknál):
Bár nem közvetlenül az EGR hűtő feladata, a tiszta égés és az optimális motorüzem hozzájárul a részecskeszűrő (DPF) hatékonyabb működéséhez és regenerációjához. A kevesebb koromképződés csökkenti a DPF terhelését, meghosszabbítva annak élettartamát.
5. A motor belső alkatrészeinek védelme:
A forró kipufogógázok visszavezetése károsíthatná a szívórendszer elemeit, a turbófeltöltőt és egyéb alkatrészeket. Az EGR hűtő által biztosított hőmérséklet-csökkentés megvédi ezeket a komponenseket a túlzott termikus terheléstől, hozzájárulva a motor hosszabb élettartamához.
„Az EGR hűtő nem csak a környezetnek tesz jót, hanem a motor hosszú távú egészségéhez és gazdaságos működéséhez is hozzájárul, egy komplex és finoman hangolt rendszer részeként.”
Összességében az EGR hűtő egy olyan kulcsfontosságú alkatrész, amely a modern motorfejlesztés egyik legfontosabb kihívására, a károsanyag-kibocsátás csökkentésére ad hatékony választ, miközben számos más szempontból is optimalizálja a motor működését. A technológia folyamatosan fejlődik, ahogy a gyártók egyre hatékonyabb és tartósabb megoldásokat keresnek.
Gyakori hibajelek és problémák az EGR hűtővel kapcsolatban
Bár az EGR hűtő rendkívül fontos és robusztus alkatrész, az extrém üzemi körülmények – magas hőmérséklet, nyomáskülönbségek, korrozív kipufogógázok és hűtőfolyadék – miatt hajlamos a meghibásodásra. A hibák gyakran lassan alakulnak ki, de idővel súlyosbodhatnak, és komolyabb motorproblémákhoz vezethetnek. Fontos felismerni a kezdeti jeleket.
1. Hűtőfolyadék-vesztés:
Ez az egyik leggyakoribb és legsúlyosabb probléma. Az EGR hűtő belsejében lévő csövek vagy lemezek idővel kilyukadhatnak, megrepedhetnek a termikus stressz és a korrózió miatt. Ennek következtében a hűtőfolyadék bejut a kipufogógázba, és onnan a kipufogórendszerbe, vagy rosszabb esetben a motor égésterébe.
* Jelek: Gyakori hűtőfolyadék-utántöltés szükségessége, édeskés szagú kipufogógáz, fehér füst a kipufogóból (különösen hideg indításkor), hűtőfolyadék nyomok a kipufogócső végén, esetleges motortúlmelegedés.
2. Koromlerakódás és eltömődés:
A kipufogógázok mindig tartalmaznak kormot és egyéb égéstermékeket. Idővel ezek a lerakódások felhalmozódhatnak az EGR hűtő belső felületein, szűkítve az áramlási keresztmetszetet és csökkentve a hőátadó képességet.
* Jelek: Csökkent motorteljesítmény, megnövekedett üzemanyag-fogyasztás, a motor “fuldoklása” alacsony fordulatszámon, hibakódok a műszerfalon (pl. “Check Engine” lámpa), magasabb NOx-kibocsátás.
3. Az EGR szelep meghibásodása:
Bár nem közvetlenül az EGR hűtő hibája, a hűtőben lévő lerakódások vagy a folyadék szivárgása befolyásolhatja az EGR szelep működését. A hűtőfolyadék bejutása a szelepházba korróziót vagy leragadást okozhat.
* Jelek: Rendszertelen alapjárat, motor rángatása, teljesítményvesztés, hibakódok az EGR szeleppel kapcsolatban.
4. Bypass szelep meghibásodása (ha van):
Ha az EGR hűtő bypass szeleppel rendelkezik, az is meghibásodhat. Beragadhat nyitott vagy zárt állásban, vagy elektronikusan meghibásodhat.
* Jelek: A motor lassú felmelegedése, vagy éppen ellenkezőleg, a motor túlmelegedése (ha zárt állásban marad), megnövekedett NOx-kibocsátás, hibakódok.
5. A hűtőfolyadék szennyeződése:
Amennyiben az EGR hűtő belső felületeiről korom vagy egyéb szennyeződés kerül a hűtőfolyadékba, az eltömítheti a hűtőrendszer egyéb részeit, például a fűtésradiátort vagy a fő hűtőradiátort.
* Jelek: Csökkent fűtési teljesítmény az utastérben, a motor hűtőrendszerének általános hatékonyságcsökkenése.
A fenti jelek bármelyikének észlelése esetén javasolt mielőbb szakemberhez fordulni, mivel az EGR hűtő problémái hosszú távon komoly és költséges motorhibákhoz vezethetnek.
Mi okozhatja az EGR hűtő meghibásodását?
Az EGR hűtő meghibásodása ritkán egyetlen okra vezethető vissza; általában több tényező együttes hatása okozza a problémát. A modern motorok komplex rendszerek, ahol az alkatrészek szorosan együttműködnek, így egyetlen komponens hibája láncreakciót indíthat el.
1. Termikus stressz és fáradás:
Az EGR hűtő extrém hőmérséklet-ingadozásoknak van kitéve. A kipufogógázok hőmérséklete elérheti a 700°C-ot, miközben a hűtőfolyadék hőmérséklete általában 80-100°C. Ez a hatalmas hőmérséklet-különbség, különösen a gyors felmelegedési és lehűlési ciklusok során, folyamatosan terheli az alkatrész anyagát. Idővel ez anyagfáradáshoz, mikrorepedésekhez, majd végül lyukadáshoz vezethet a hűtő belső csövein vagy lemezein.
2. Korrózió:
A kipufogógázok rendkívül korrozívak. Különösen a dízelmotorok égéstermékei tartalmaznak kéntartalmú vegyületeket, savakat és vizet (kondenzáció formájában), amelyek kémiailag megtámadhatják a hűtő belső felületeit. A hűtőfolyadék oldala is korrodálódhat, ha nem megfelelő minőségű fagyállót használnak, vagy ha az elöregedett és elvesztette korróziógátló tulajdonságait. A két közeg együttes korrozív hatása felgyorsítja a hűtő károsodását.
3. Koromlerakódás és eltömődés:
Az égés során keletkező korom és egyéb részecskék lerakódnak a hűtő belső felületein. Ezek a lerakódások nemcsak csökkentik a hőátadás hatékonyságát, hanem fizikai akadályt is képeznek. A lerakódott koromréteg szigetelőként működik, ami tovább növeli a belső hőmérsékletet, felgyorsítva a termikus fáradást. Ezenkívül a lerakódások elzárhatják az áramlási utakat, túlnyomást okozva, ami repedésekhez vezethet. A nem megfelelő minőségű üzemanyag, a rossz injektorok vagy a motor egyéb égési problémái súlyosbíthatják a koromképződést.
4. Hűtőfolyadék-rendszer problémái:
A hűtőfolyadék alacsony szintje, a levegő a rendszerben, vagy a hűtőfolyadék szivattyújának hibája mind hozzájárulhat az EGR hűtő túlmelegedéséhez és károsodásához. A nem megfelelő hűtés felgyorsítja a termikus stresszt és a korróziót.
5. Gyártási hibák vagy anyagminőség:
Bár ritkábban, de előfordulhat, hogy az alkatrész gyártási hibából vagy nem megfelelő anyagminőségből adódóan hibásodik meg idő előtt. Az utángyártott alkatrészek esetében ez a kockázat valamivel magasabb lehet, ha nem megbízható forrásból származnak.
6. Egyéb motorproblémák:
Az égési folyamat zavarai, mint például a hibás injektorok, a rossz égés, vagy a turbófeltöltő meghibásodása mind növelhetik a kipufogógáz hőmérsékletét és koromtartalmát, ezáltal fokozva az EGR hűtő terhelését és gyorsítva annak elhasználódását.
A megelőzés szempontjából kulcsfontosságú a rendszeres karbantartás, a megfelelő minőségű üzemanyag és hűtőfolyadék használata, valamint a motor egyéb rendszereinek időben történő javítása, ha hibát észlelünk.
Diagnosztika és hibafeltárás: Amikor az EGR hűtő gyanússá válik
Amikor a fent említett hibajelek megjelennek, elengedhetetlen a pontos diagnózis felállítása. Az EGR hűtő problémáinak azonosítása néha trükkös lehet, mivel a tünetek más motorproblémákra is utalhatnak, például hengerfejtömítés hibájára vagy turbófeltöltő meghibásodására. Ezért fontos a szakszerű megközelítés.
1. Hibakódok kiolvasása:
Az első lépés mindig a jármű diagnosztikai portjához (OBD-II) csatlakoztatott számítógépes diagnosztika. Bár ritkán van közvetlen hibakód az EGR hűtőre, az EGR szelep, a motor túlmelegedése, a részecskeszűrő (DPF) vagy a NOx érzékelő hibakódjai utalhatnak a hűtőproblémára.
2. Hűtőfolyadék-szint és -minőség ellenőrzése:
A hűtőfolyadék szintjének rendszeres ellenőrzése alapvető. Ha gyakran kell utántölteni, az szivárgásra utal. A hűtőfolyadék színének, állagának vizsgálata is fontos. Ha olajjal vagy korommal szennyezett, az súlyosabb belső motorproblémára vagy az EGR hűtő lyukadására utalhat.
3. Nyomáspróba a hűtőrendszeren:
A hűtőrendszer nyomáspróbája segíthet azonosítani a hűtőfolyadék-szivárgást. A rendszer nyomás alá helyezése és a nyomásesés figyelése feltárhatja a szivárgás helyét. Ez a módszer azonban nem mindig mutatja ki az apró, hőmérsékletfüggő repedéseket az EGR hűtőben.
4. Szén-dioxid (CO2) teszt a hűtőfolyadékban:
Ez egy specifikus teszt, amely kimutatja a kipufogógáz jelenlétét a hűtőfolyadékban. Ha CO2-t észlelnek a hűtőfolyadékban, az egyértelműen arra utal, hogy a kipufogógáz valahol bejut a hűtőrendszerbe, és az EGR hűtő (vagy a hengerfejtömítés) hibája valószínűsíthető.
5. Vizuális ellenőrzés:
Amennyiben az EGR hűtő hozzáférhető, vizuálisan is ellenőrizhető külső szivárgások, korrózió vagy sérülések szempontjából. A kipufogócső végén megjelenő fehér, édeskés szagú füst vagy a hűtőfolyadék maradványok is árulkodóak lehetnek.
6. Endoszkópos vizsgálat:
Bizonyos esetekben, ha az EGR hűtő belső eltömődésére vagy sérülésére gyanakszanak, endoszkópos kamerával be lehet vizsgálni a belső csöveket vagy lamellákat. Ez a módszer különösen hasznos a koromlerakódások mértékének felmérésére.
7. Menet közbeni diagnosztika (LiveData):
A motorvezérlő egység (ECU) élő adatok (LiveData) figyelése menet közben szintén segíthet. A hűtőfolyadék hőmérsékletének, az EGR szelep működésének és a turbónyomásnak az elemzése összefüggéseket mutathat, amelyek az EGR hűtő hibájára utalnak.
Mivel az EGR hűtő cseréje költséges beavatkozás, rendkívül fontos a pontos diagnózis felállítása, hogy elkerüljük a felesleges alkatrészcserét és a további motorproblémákat.
Az EGR hűtő tisztítása: Lehetséges vagy felesleges?
Az EGR hűtő belső felületein lerakódó korom és egyéb szennyeződések problémát jelentenek, és felmerül a kérdés: vajon tisztítható-e hatékonyan, vagy elkerülhetetlen a csere? A válasz nem egyértelmű, és számos tényezőtől függ.
Tisztítás lehetőségei és korlátai:
1. Kémiai tisztítás:
Léteznek speciális tisztítófolyadékok, amelyek feloldják a koromlerakódásokat. Ezeket általában a leszerelt EGR hűtőbe öntik, vagy speciális berendezésekkel keringtetik át rajta.
* Előnyök: Elméletileg visszaállíthatja a hőátadó képességet.
* Hátrányok: A kémiai szerek nem mindig érik el a legmakacsabb, legmélyebb lerakódásokat. A tisztítás után alapos öblítésre van szükség, és fennáll a veszélye, hogy a tisztítóanyagok károsítják a hűtő belső felületét, vagy a motorba jutva további problémákat okoznak. A tisztítás csak a koromlerakódásokra hat, a mechanikai sérüléseket (repedéseket) nem javítja.
2. Ultrahangos tisztítás:
Az ultrahangos tisztítóberendezések nagyfrekvenciás hanghullámokkal rázkódtatják le a lerakódásokat. Ez egy hatékonyabb módszer lehet, mint a kémiai áztatás.
* Előnyök: Alaposabb tisztítást tesz lehetővé, különösen a nehezen hozzáférhető helyeken.
* Hátrányok: Speciális berendezést igényel, ami nem minden műhelyben elérhető. Szintén nem oldja meg a mechanikai sérüléseket, és drágább lehet, mint a kémiai tisztítás.
3. Mechanikai tisztítás:
Néhány esetben, ha a hűtő felépítése lehetővé teszi, óvatos mechanikai tisztítással (pl. vékony kefékkel) is megpróbálhatják eltávolítani a lerakódásokat. Ez azonban nagyon ritka és kockázatos, mivel könnyen megsérülhet a hűtő belső szerkezete.
Mikor érdemes a tisztítást megfontolni?
A tisztítás elsősorban akkor jöhet szóba, ha az EGR hűtő problémája kizárólag a koromlerakódásból adódik, és nincs jele hűtőfolyadék-szivárgásnak vagy mechanikai sérülésnek. Különösen fiatalabb autóknál, megelőző jelleggel vagy enyhe eltömődés esetén lehet releváns.
Mikor felesleges vagy kockázatos a tisztítás?
Ha az EGR hűtő már szivárog (hűtőfolyadék-vesztés), vagy gyaníthatóan repedezett, a tisztítás értelmetlen. Ebben az esetben a hűtő csere elkerülhetetlen. Egy sérült hűtő tisztítása csak ideiglenes megoldást nyújtana, és a probléma hamarosan újra jelentkezne, ráadásul a tisztítási folyamat során a sérülések tovább súlyosbodhatnak.
„A tisztítás csak akkor javasolt, ha az EGR hűtő mechanikailag ép, és a probléma kizárólag a lerakódásokra vezethető vissza. Hűtőfolyadék-szivárgás esetén a csere az egyetlen hosszú távú megoldás.”
Összességében a legtöbb esetben, különösen a dízelmotoroknál, ahol a koromlerakódások súlyosabbak és a hűtőfolyadék-szivárgás kockázata magasabb, a csere a megbízhatóbb és hosszú távú megoldás. A tisztítás költségei, az eltöltött munkaidő és a bizonytalan eredmény gyakran nem éri meg a kockázatot.
Az EGR hűtő cseréje: Mikor elkerülhetetlen a beavatkozás?
Amikor az EGR hűtő meghibásodik, és a tisztítás már nem opció, vagy egyértelműen folyadékszivárgás áll fenn, a csere elkerülhetetlenné válik. Ez egy komolyabb beavatkozás, amely szakértelmet és megfelelő eszközöket igényel. A csere időpontjának megválasztása kritikus a motor további károsodásának elkerülése érdekében.
Mikor kell cserélni az EGR hűtőt?
1. Hűtőfolyadék-szivárgás:
Ez a leggyakoribb és legkritikusabb ok. Ha a hűtőfolyadék bejut a kipufogógázba, és onnan a motor égésterébe, az súlyos problémákat okozhat, mint például a katalizátor károsodása, a részecskeszűrő (DPF) eltömődése, vagy akár a motor hidraulikus tönkremenetele (vízkalapács), ha nagyobb mennyiségű folyadék kerül az égéstérbe. A hűtőfolyadék-vesztés jelei (gyakori utántöltés, fehér füst, édeskés szag) esetén azonnali cselekvés szükséges.
2. Jelentős koromlerakódás és eltömődés, ami nem tisztítható:
Ha a hűtő annyira eltömődött, hogy a motor teljesítménye drasztikusan csökken, az üzemanyag-fogyasztás megnő, és a diagnosztika megerősíti a hűtő hibás működését, és a tisztítás nem hoz tartós eredményt, a csere indokolt. Az eltömődött hűtő nem képes megfelelően lehűteni a kipufogógázt, így a NOx-kibocsátás is megnő.
3. Szerkezeti sérülés vagy repedés:
Külső behatás, baleset, vagy anyagfáradás miatti repedés esetén a hűtő javíthatatlan, és a csere az egyetlen megoldás. Ezek a sérülések gyakran okoznak hűtőfolyadék-szivárgást.
4. Hibás bypass szelep (ha van):
Ha az EGR hűtő integrált bypass szelepe meghibásodik (beragad nyitott vagy zárt állásban), és nem cserélhető külön, az egész egység cseréje szükséges lehet. A bypass szelep hibája befolyásolja a motor felmelegedését, az emissziós értékeket és a DPF regenerációját.
5. Egyéb diagnosztikai eredmények:
Ha a motorvezérlő egység (ECU) folyamatosan hibakódokat generál az EGR rendszerre vonatkozóan, és minden más lehetséges okot (pl. EGR szelep, érzékelők) kizártak, akkor az EGR hűtő cseréje lehet a megoldás.
A cserét mindig szakszervizben érdemes elvégeztetni, mivel a folyamat bonyolult lehet, és gyakran más alkatrészeket is el kell távolítani az EGR hűtő eléréséhez. A nem megfelelő szerelés további problémákhoz vezethet.
A csere folyamata és a kapcsolódó költségek
Az EGR hűtő cseréje nem tartozik a legegyszerűbb autószerelői feladatok közé. A folyamat bonyolultsága nagyban függ az autó típusától, a motor kialakításától és az EGR hűtő elhelyezkedésétől. Néhány modellnél viszonylag könnyen hozzáférhető, másoknál viszont a motor jelentős részét (pl. turbófeltöltő, szívócső, kipufogócső) is el kell távolítani.
A csere folyamata lépésről lépésre (általános áttekintés):
- Rendszer leürítése: Először is le kell engedni a hűtőfolyadékot a hűtőrendszerből. Egyes esetekben a motorolajat is le kell ereszteni, ha az EGR hűtő közelében van az olajszűrő vagy egyéb olajjal kapcsolatos alkatrész.
- Hozzáérés biztosítása: Ez a legidőigényesebb rész. Előfordulhat, hogy a szívócsövet, turbófeltöltőt, kipufogócsonkot, különböző csöveket, kábeleket, érzékelőket és egyéb alkatrészeket el kell távolítani, hogy hozzáférjenek az EGR hűtőhöz.
- A régi EGR hűtő eltávolítása: Miután hozzáférhetővé vált, le kell csatlakoztatni a kipufogógáz- és hűtőfolyadék-vezetékeket, majd leszerelni az EGR hűtőt a rögzítő csavarokról.
- Tisztítás és ellenőrzés: Az eltávolított alkatrészek környezetét, például a csatlakozó felületeket alaposan meg kell tisztítani a lerakódásoktól. Ellenőrizni kell a kapcsolódó csöveket, tömítéseket és az EGR szelep állapotát is.
- Az új EGR hűtő beszerelése: Az új alkatrészt a gyártó előírásainak megfelelően kell beszerelni, új tömítésekkel és rögzítőelemekkel. Fontos a nyomatékkulcs használata a megfelelő meghúzási nyomaték biztosításához.
- Összeszerelés: Vissza kell szerelni az összes korábban eltávolított alkatrészt, ügyelve a helyes sorrendre és a csatlakozások szorosságára.
- Rendszer feltöltése és légtelenítése: Feltöltik a hűtőrendszert friss hűtőfolyadékkal, majd alaposan légtelenítik, hogy ne maradjon levegő a rendszerben.
- Tesztelés: A motor beindítása után ellenőrizni kell a szivárgásokat, a motor működését és a diagnosztikai hibakódokat. Egy próbaút is javasolt.
Kapcsolódó költségek:
Az EGR hűtő cseréjének költségei két fő részből tevődnek össze:
1. Alkatrész költsége:
Az EGR hűtő ára rendkívül széles skálán mozoghat, típustól, gyártótól és járműmodelltől függően.
* Olcsóbb kategória: Néhány tízezer forint (pl. egyszerűbb, régebbi modellekhez, vagy utángyártott alkatrészek).
* Középkategória: 100.000 – 250.000 forint (ez a leggyakoribb tartomány a legtöbb modern autóhoz).
* Prémium kategória: Akár 300.000 – 500.000 forint vagy több (speciális, nagy teljesítményű motorokhoz, gyári alkatrészek esetén).
Fontos, hogy megbízható forrásból származó, jó minőségű alkatrészt válasszunk, mivel egy olcsó, de rossz minőségű alkatrész rövid időn belül újra meghibásodhat.
2. Munkadíj:
A munkadíj az elvégzett munkaórák számától függ. Mivel az EGR hűtő cseréje rendkívül időigényes lehet, a munkadíj jelentős tétel.
* Időtartam: 3-8 munkaóra, de extrém esetekben akár 10-15 órát is igénybe vehet.
* Költség: A műhely óradíjától függően ez 50.000 – 200.000 forint vagy több is lehet.
Ezen felül számolni kell a hűtőfolyadék, tömítések és esetlegesen más szükséges alkatrészek (pl. új EGR szelep, ha az is hibás) költségével is.
Összességében az EGR hűtő cseréjének teljes költsége jellemzően 150.000 – 500.000 forint között mozog, de bizonyos prémium modelleknél akár az 1.000.000 forintot is meghaladhatja. Ezért is kiemelten fontos a megelőzés és a korai diagnózis.
Az EGR hűtő élettartamának meghosszabbítása: Tippek és tanácsok
Bár az EGR hűtő egy kopó alkatrész, és az extrém igénybevétel miatt előbb-utóbb meghibásodhat, számos lépést tehetünk az élettartamának meghosszabbítása és a meghibásodás kockázatának csökkentése érdekében. A megelőzés mindig olcsóbb, mint a javítás.
1. Rendszeres és szakszerű karbantartás:
Ez a legfontosabb. Tartsa be a gyártó által előírt szervizintervallumokat.
* Olajcsere: Rendszeres, minőségi olajcsere a motor tiszta működését segíti, csökkentve a koromképződést.
* Levegőszűrő csere: Tiszta levegő-üzemanyag keverék biztosítja az optimális égést.
* Üzemanyagszűrő csere: A tiszta üzemanyag szintén hozzájárul a tiszta égéshez.
* Hűtőfolyadék csere: Cserélje a hűtőfolyadékot a gyártó előírásai szerint, és mindig a megfelelő specifikációnak megfelelő, minőségi fagyállót használjon. Ez biztosítja a korrózióvédelmet és az optimális hőelvezetést.
2. Minőségi üzemanyag használata:
A prémium minőségű üzemanyagok gyakran tartalmaznak adalékokat, amelyek segítenek tisztán tartani az égésteret és az üzemanyagrendszert, csökkentve a koromképződést. Kerülje az alacsony minőségű vagy kétes eredetű üzemanyagokat.
3. Kíméletes vezetés és a motor bemelegítése:
Kerülje a hideg motornál a hirtelen, nagy terhelést. Hagyja a motort fokozatosan felmelegedni. A rövid, városi utak, ahol a motor nem éri el az üzemi hőmérsékletet, felgyorsíthatják a koromlerakódást és a kondenzációt az EGR rendszerben.
4. Hűtőfolyadék-szint rendszeres ellenőrzése:
Figyelje a hűtőfolyadék szintjét, és ha gyakori utántöltésre van szükség, azonnal keressen fel egy szervizt. Az alacsony hűtőfolyadék-szint túlmelegedéshez és az EGR hűtő károsodásához vezethet.
5. Adalékanyagok használata:
Léteznek speciális üzemanyag-adalékok, amelyek segíthetnek tisztán tartani az égésteret, az injektorokat és az EGR rendszert. Ezeket óvatosan, a gyártó utasításai szerint érdemes használni.
6. Hibajelek komolyan vétele:
Ne ignorálja a motorvezérlő lámpa (Check Engine) világítását vagy a fent említett hibajeleket. Minél korábban diagnosztizálják és javítják a problémát, annál kisebb az esélye a komolyabb károsodásnak.
7. Rendszeres autópályás utak:
A dízelmotorok számára különösen fontosak a hosszabb, autópályás utak, ahol a motor tartósan magasabb fordulatszámon működik. Ez segíti a részecskeszűrő (DPF) regenerációját és az EGR rendszer öntisztulását, csökkentve a koromlerakódást.
Ezekkel a lépésekkel jelentősen hozzájárulhatunk az EGR hűtő és az egész motor élettartamának növeléséhez, minimalizálva a váratlan és költséges javítások kockázatát.
Az EGR hűtő és a motor egyéb rendszerei közötti összefüggések
Az EGR hűtő nem egy elszigetelt alkatrész a motorban, hanem egy komplex ökoszisztéma része, amely szoros kölcsönhatásban áll számos más rendszerrel. Ennek a kölcsönhatásnak a megértése kulcsfontosságú a motor optimális működéséhez és a hibaelhárításhoz.
1. Az EGR szelep:
Az EGR hűtő és az EGR szelep szorosan együttműködik. A szelep szabályozza a kipufogógáz áramlását a hűtőbe, majd onnan a szívócsőbe. Ha a szelep meghibásodik (beragad nyitott vagy zárt állásban), az befolyásolja a hűtő működését, és fordítva. Az EGR hűtő eltömődése vagy szivárgása károsíthatja az EGR szelepet is, mivel korom vagy hűtőfolyadék juthat a szelep mechanizmusába.
2. A motor hűtőrendszere:
Az EGR hűtő a motor hűtőrendszeréhez csatlakozik, és a hűtőfolyadékot használja a kipufogógáz hőmérsékletének csökkentésére. Bármilyen probléma a fő hűtőrendszerben (pl. alacsony hűtőfolyadék-szint, hibás termosztát, vízpuma meghibásodása) közvetlenül befolyásolja az EGR hűtő hatékonyságát, és akár annak károsodásához is vezethet. Ugyanakkor az EGR hűtő szivárgása is szennyezheti a motor hűtőfolyadékát, és károsíthatja a hűtőrendszer egyéb elemeit.
3. A turbófeltöltő:
Sok modern motorban az EGR rendszer és a turbófeltöltő szorosan együttműködik, különösen a dízelmotoroknál. Az EGR hűtő által lehűtött gáz csökkenti a turbófeltöltőre jutó hőterhelést, ezáltal növelve annak élettartamát. Az EGR rendszer hibás működése befolyásolhatja a turbó nyomását és hatékonyságát, míg a turbó meghibásodása (pl. olajfolyás) növelheti a koromképződést, ami eltömítheti az EGR hűtőt.
4. A részecskeszűrő (DPF) és a katalizátor:
Az EGR hűtő hozzájárul a NOx-kibocsátás csökkentéséhez, ami elengedhetetlen a katalizátor és a DPF hatékony működéséhez. A hibás EGR hűtő növeli a NOx-kibocsátást, ami túlterhelheti a katalizátort. Ha hűtőfolyadék szivárog az EGR hűtőből, az bejuthat a kipufogórendszerbe, és károsíthatja a DPF-et és a katalizátort, eltömítve azok finom szerkezetét.
5. Az injektorok és az égési rendszer:
Az injektorok megfelelő működése és a tiszta égés alapvető az EGR hűtő élettartamának szempontjából. A hibás injektorok, amelyek nem porlasztják megfelelően az üzemanyagot, túlzott koromképződést okozhatnak, ami felhalmozódik az EGR hűtőben és eltömíti azt. A tiszta égés minimalizálja a koromlerakódást.
6. A motorvezérlő egység (ECU):
Az ECU folyamatosan figyeli az EGR rendszer működését, beleértve az EGR szelep állását, a kipufogógáz hőmérsékletét és áramlását, valamint a hűtőfolyadék hőmérsékletét. A hibás EGR hűtő vagy az ahhoz kapcsolódó problémák hibakódokat generálhatnak az ECU-ban, és a motor vészüzemmódba kapcsolhat.
Mindezek rávilágítanak arra, hogy az EGR hűtő nem egy önálló entitás, hanem egy finoman hangolt rendszer része. Bármelyik kapcsolódó alkatrész hibája kihatással lehet rá, és fordítva. Ezért a diagnosztika és a javítás során mindig a teljes motorrendszert kell figyelembe venni.
Az EGR hűtő jövője: Fejlesztések és kihívások
Az autóipar a folyamatos innovációról szól, és az EGR hűtő sem kivétel. Ahogy a károsanyag-kibocsátási normák egyre szigorodnak, és a motorok hatékonysága iránti igény növekszik, az EGR hűtő technológiája is fejlődik, hogy megfeleljen ezeknek az elvárásoknak.
Jelenlegi fejlesztési irányok:
1. Hatékonyság növelése:
A gyártók folyamatosan kutatják azokat az anyagokat és konstrukciós megoldásokat, amelyekkel javítható a hőátadás hatékonysága. Ez magában foglalja a hőátadó felületek optimalizálását, új, jobb hővezető képességű anyagok (pl. kerámiák) bevezetését, valamint a hűtőfolyadék áramlásának finomhangolását a hűtőn belül. A cél, hogy a lehető legkisebb méretben a legnagyobb hűtési teljesítményt érjék el.
2. Tartósság és megbízhatóság javítása:
Az egyik legnagyobb kihívás az EGR hűtő élettartamának növelése az extrém üzemi körülmények között. Ezért a kutatások a korrózióállóbb ötvözetekre, a termikus stressznek jobban ellenálló anyagokra és a robusztusabb hegesztési technológiákra fókuszálnak. Az anyagok felületkezelése és bevonatolása is egyre fontosabbá válik a koromlerakódás és a korrózió elleni védelemben.
3. Intelligens vezérlés és adaptív rendszerek:
A motorvezérlő egységek (ECU) egyre kifinomultabbá válnak, lehetővé téve az EGR hűtő és az EGR rendszer még pontosabb szabályozását. Az adaptív rendszerek képesek lesznek valós időben reagálni a vezetési körülményekre, a motor terhelésére és a környezeti hőmérsékletre, optimalizálva a visszavezetett kipufogógáz hőmérsékletét és mennyiségét. Ez a bypass szelepek még precízebb működését is magában foglalja.
4. Integrált megoldások:
A helytakarékosság és a gyártási egyszerűsítés érdekében egyre több gyártó törekszik az EGR hűtő integrálására más motoralkatrészekbe, például a szívócsőbe, a kipufogócsonkba vagy akár a turbófeltöltőbe. Ez komplexebb, de kompaktabb és hatékonyabb motorrendszereket eredményezhet.
Kihívások a jövőben:
1. Szigorodó emissziós normák:
Az Euro 7 és más, még szigorúbb globális emissziós szabványok bevezetése további nyomást gyakorol a gyártókra, hogy még hatékonyabb NOx-csökkentő megoldásokat találjanak. Ez azt jelenti, hogy az EGR hűtőnek még alacsonyabb hőmérsékletre kell hűtenie a kipufogógázokat, ami új technológiai kihívásokat vet fel.
2. Hibrid és elektromos hajtások terjedése:
Bár a belsőégésű motorok még sokáig velünk maradnak, a hibrid és elektromos járművek terjedése változtatja az autóipar fókuszát. Az EGR hűtő a belsőégésű motorok specifikus alkatrésze, így a jövőben a szerepe átalakulhat, vagy specifikusabbá válhat a hibrid rendszerekben.
3. Fenntarthatóság és újrahasznosíthatóság:
A gyártóknak nemcsak hatékony és tartós, hanem környezetbarát módon előállítható és újrahasznosítható alkatrészeket is fejleszteniük kell. Ez az anyagválasztásra és a gyártási folyamatokra is hatással van.
Az EGR hűtő tehát továbbra is kulcsfontosságú alkatrész marad a belsőégésű motorok fejlesztésében, és a mérnökök folyamatosan dolgoznak azon, hogy még hatékonyabbá, tartósabbá és környezetbarátabbá tegyék ezt a létfontosságú komponenst. A technológia fejlődése révén várhatóan még kifinomultabb és megbízhatóbb EGR hűtő megoldások jelennek meg a jövő autóiban.
