Az EEPROM alapjai – Így működik a digitális memória, és mire használjuk a mindennapokban?

A digitális világban, ahol az adatok jelentik az üzemanyagot, a memória kulcsszerepet játszik az elektronikus eszközök működésében. Számtalan memória típus létezik, mindegyik speciális jellemzőkkel és felhasználási területekkel rendelkezik. Ezek közül az egyik legérdekesebb és leggyakrabban alkalmazott a EEPROM, azaz az Electrically Erasable Programmable Read-Only Memory, magyarul elektromosan törölhető, programozható, csak olvasható memória.

Az EEPROM egy olyan nem felejtő memória, amely képes megőrizni a tárolt adatokat áramellátás nélkül is. Ez a tulajdonsága teszi nélkülözhetetlenné számos olyan alkalmazásban, ahol a beállításokat, kalibrációs adatokat vagy egyéb kritikus információkat hosszú távon, megbízhatóan kell tárolni. A technológia fejlődésével az EEPROM-ok egyre kisebbek, gyorsabbak és energiahatékonyabbak lettek, ezzel szélesítve felhasználási körüket a mindennapi eszközöktől az ipari rendszerekig.

Ez a cikk részletesen bemutatja az EEPROM működési elvét, történelmi hátterét, összehasonlítja más memóriatípusokkal, és rávilágít arra, hogyan épül be a modern digitális eszközök szövetébe. Megvizsgáljuk a technológia előnyeit és hátrányait, valamint betekintést nyerünk a jövőbeli fejlesztésekbe is.

A digitális memória evolúciója és az EEPROM helye benne

A digitális memória története a számítástechnika hajnaláig nyúlik vissza, amikor még lyukkártyákat és mágneses dobokat használtak az adatok rögzítésére. Az első elektronikus memóriák, mint a mágneses magmemória, forradalmi áttörést jelentettek, de méretük, fogyasztásuk és sebességük korlátozott volt. A félvezető technológia megjelenésével azonban megnyílt az út a mai modern memóriák felé.

A RAM (Random Access Memory), mint a DRAM (Dynamic RAM) és SRAM (Static RAM), lehetővé tette a gyors adatelérést, de ezek felejtő memóriák, azaz áramellátás nélkül elveszítik tartalmukat. Ezért szükség volt olyan memóriákra, amelyek az áram kikapcsolása után is megőrzik az adatokat. Így születtek meg a nem felejtő memóriák kategóriái.

Az első ilyen, széles körben elterjedt típus a ROM (Read-Only Memory) volt, amelyet a gyártás során programoztak, és utólag nem lehetett módosítani. Ezt követte a PROM (Programmable Read-Only Memory), amelyet a felhasználó egyszer programozhatott be speciális eszközzel. A következő lépcsőfok az EPROM (Erasable Programmable Read-Only Memory) volt, amely ultraibolya fénnyel törölhetővé tette az adatokat, így újraírhatóvá vált.

Az 1970-es évek végén, az 1980-as évek elején fejlesztették ki az EEPROM-ot, amely a tranzisztorok lebegőkapus technológiájára épülve biztosította az elektromos törölhetőséget. Ez a képesség forradalmasította a beágyazott rendszerek és konfigurációs adatok tárolását, mivel lehetővé tette a szoftverfrissítéseket és a beállítások dinamikus módosítását közvetlenül az eszközben.

A Flash memória, amely az EEPROM egy továbbfejlesztett változata, később jelent meg, nagyobb kapacitást és gyorsabb törlési sebességet kínálva, de általában blokkos törlési mechanizmussal. Míg a Flash memória dominálja a nagy kapacitású adattárolást (SSD-k, USB meghajtók), addig az EEPROM továbbra is kulcsszerepet játszik a kisebb, byte-szinten címezhető konfigurációs adatok tárolásában.

EEPROM, EPROM és Flash memória – A különbségek mélyén

Bár mindhárom memóriatípus a nem felejtő kategóriába tartozik, működésükben és felhasználási területeikben jelentős különbségek vannak. Ezeknek a különbségeknek a megértése elengedhetetlen a megfelelő memória kiválasztásához egy adott alkalmazáshoz.

EPROM (Erasable Programmable Read-Only Memory)

Az EPROM volt az első széles körben elterjedt újraprogramozható ROM. Működése a lebegőkapus tranzisztor elvén alapul, hasonlóan az EEPROM-hoz és a Flash-hez. Az EPROM chipeket egy speciális programozó eszközzel lehetett beírni. Az adatok törlése azonban egyedülálló módon történt: a chipet ki kellett venni az áramkörből, és erős ultraibolya (UV) fénynek kellett kitenni egy speciális ablakon keresztül.

Ez a folyamat viszonylag hosszú ideig tartott (akár 10-30 percig is), és az egész chip tartalmát egyszerre törölte. Az EPROM-ok jellemzően kerámia vagy műanyag tokban készültek, kvarc ablakkal a tetején, amelyen keresztül az UV fény bejuthatott. Ma már ritkán használják, mivel az EEPROM és a Flash memória sokkal kényelmesebb és hatékonyabb alternatívát kínál.

EEPROM (Electrically Erasable Programmable Read-Only Memory)

Az EEPROM a legnagyobb áttörést az EPROM-hoz képest az elektromos törölhetőség terén hozta. Ez azt jelenti, hogy az adatokat a chip áramkörből való eltávolítása nélkül, elektromos impulzusokkal lehet törölni és újraírni. Ráadásul az EEPROM-ok képesek a byte-szintű törlésre és írásra is, ami rendkívül rugalmas adattárolást tesz lehetővé.

Ez a képesség teszi az EEPROM-ot ideálissá konfigurációs adatok, kalibrációs paraméterek vagy felhasználói beállítások tárolására, ahol gyakori, de kis méretű adatfrissítésekre van szükség. Az EEPROM-ok általában kisebb kapacitásúak (néhány kilobitől néhány megabitig), és lassabbak az írási műveletek során, mint a Flash memória, de a byte-címezhetőségük miatt bizonyos alkalmazásokban verhetetlenek.

Flash memória

A Flash memória az EEPROM egy továbbfejlesztett változata, amelyet az 1980-as évek közepén mutatott be a Toshiba. Fő jellemzője a gyorsabb törlési és írási sebesség, valamint a sokkal nagyobb tárolókapacitás, mint az EEPROM-é. A Flash memória azonban általában blokkos törlést alkalmaz, ami azt jelenti, hogy az adatokat nem byte-onként, hanem nagyobb, előre meghatározott blokkokban (általában 512 byte és 256 kilobyte között) lehet törölni.

Ez a blokkos architektúra teszi gazdaságosabbá a Flash memóriát nagy mennyiségű adat tárolására (pl. képek, videók, operációs rendszerek), de kevésbé alkalmassá a gyakori, apró adatmódosításokra. Két fő típusa van: a NOR Flash és a NAND Flash. A NOR Flash gyorsabb olvasási sebességgel rendelkezik, és alkalmas a programkód közvetlen futtatására, míg a NAND Flash nagyobb sűrűségű és alacsonyabb költségű, ideális a tömeges adattárolásra.

Az alábbi táblázat összefoglalja a főbb különbségeket:

Az EEPROM működési elve – A lebegőkapus tranzisztor titka

Az EEPROM, akárcsak az EPROM és a Flash memória, a lebegőkapus tranzisztor (floating-gate MOSFET) elvén alapul. Ez a speciális tranzisztor képes elektromos töltést tárolni egy szigetelt kapun, amely az adatok rögzítéséért felelős.

A lebegőkapus tranzisztor felépítése

Egy hagyományos MOSFET tranzisztornak három kivezetése van: a forrás (source), a drain és a vezérlőkapu (control gate). A lebegőkapus tranzisztor annyiban különbözik, hogy a vezérlőkapu és a csatorna (amelyen keresztül az áram folyik) közé beiktatnak egy további, teljesen szigetelt, úgynevezett lebegőkaput. Ez a lebegőkapu egyfajta “csapdaként” működik, amely képes elektronokat tárolni vagy elengedni.

A lebegőkapu szigetelése kulcsfontosságú, mert megakadályozza, hogy a tárolt elektronok elszökjenek, így biztosítva a nem felejtő tulajdonságot. A vezérlőkapu felette helyezkedik el, és elektromos térrel befolyásolja a lebegőkapu töltését.

Adatok írása (programozása) az EEPROM-ba

Az EEPROM cellába történő adatírás, vagy programozás során, magas feszültséget alkalmaznak a vezérlőkapun, miközben a drain és a forrás között is feszültségkülönbség van. Ez a magas feszültség elegendő energiát ad az elektronoknak, hogy áthatoljanak a vékony oxidrétegen, amely elválasztja a csatornát a lebegőkaputól. Ezt a jelenséget Fowler-Nordheim alagúthatásnak nevezik.

Az elektronok „átugranak” az oxidrétegen, és a lebegőkapun rekednek. Mivel a lebegőkapu szigetelt, az elektronok ott maradnak, még az áramellátás megszűnése után is. Az ott tárolt negatív töltés megváltoztatja a tranzisztor küszöbfeszültségét, vagyis azt a feszültséget, amelyre szükség van ahhoz, hogy a tranzisztor vezetni kezdjen. Ez a változás reprezentálja a tárolt bitet (0 vagy 1).

Adatok törlése az EEPROM-ból

Az adatok törlése az írás fordítottja. A vezérlőkapura ellentétes polaritású, vagy rendkívül magas feszültséget alkalmaznak, amely “kihúzza” az elektronokat a lebegőkapuról, szintén a Fowler-Nordheim alagúthatás révén. Az elektronok visszatérnek a csatornába, és a lebegőkapu semleges töltésűvé válik. Ez visszaállítja a tranzisztor eredeti küszöbfeszültségét, és a bitet törölt állapotba hozza.

Az EEPROM egyik nagy előnye, hogy ez a törlési folyamat byte-szinten végezhető el. Ez azt jelenti, hogy egyetlen byte tartalmát lehet törölni és újraírni anélkül, hogy az egész chipet vagy egy nagyobb blokkot érintene, ellentétben a Flash memóriával.

Adatok olvasása az EEPROM-ból

Az adatok olvasása sokkal egyszerűbb folyamat, és alacsonyabb feszültségen történik, mint az írás vagy törlés. Egy bizonyos feszültséget alkalmaznak a vezérlőkapura, és megmérik, hogy a tranzisztor vezet-e áramot a forrás és a drain között. A lebegőkapun tárolt töltés befolyásolja a tranzisztor vezetőképességét.

Ha a lebegőkapun elektronok vannak (azaz a bit be van írva), akkor a tranzisztor küszöbfeszültsége magasabb lesz, és a vezérlőkapu alkalmazott feszültsége nem lesz elegendő ahhoz, hogy bekapcsolja a tranzisztort. Ha a lebegőkapu üres (azaz a bit törölve van), akkor a tranzisztor alacsonyabb küszöbfeszültséggel rendelkezik, és a vezérlőkapu feszültsége bekapcsolja azt. Ezzel a módszerrel detektálható, hogy egy adott bit 0 vagy 1 állapotban van-e.

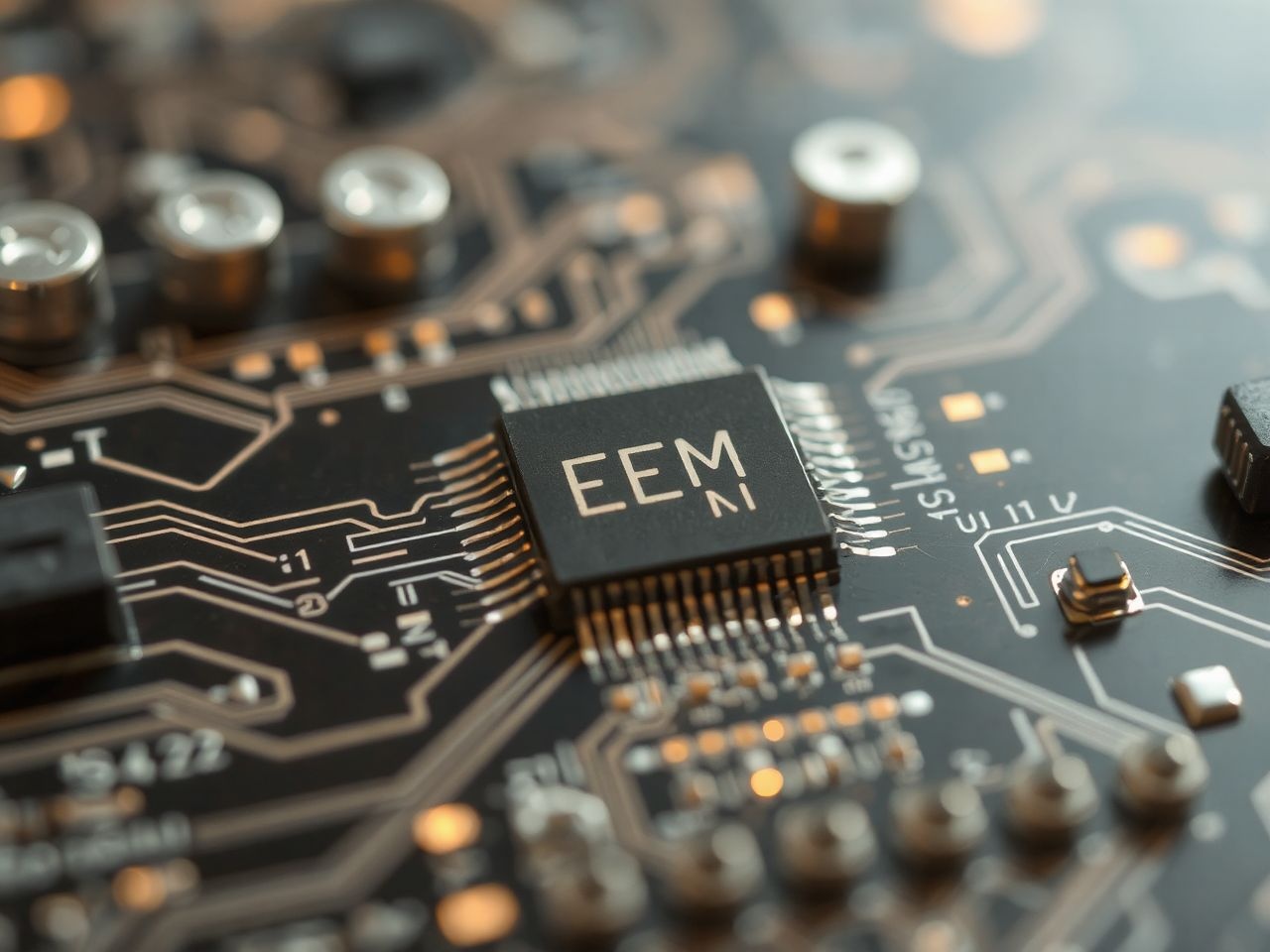

Az EEPROM kulcsfontosságú jellemzői

Az EEPROM-ok számos olyan tulajdonsággal rendelkeznek, amelyek meghatározzák alkalmazási területeiket és megkülönböztetik őket más memóriatípusoktól. Ezek a jellemzők mind a tervezés, mind a felhasználás szempontjából kritikusak.

Nem felejtő tulajdonság (non-volatility)

Ez az EEPROM legfontosabb jellemzője. Az adatok megmaradnak a chipben még akkor is, ha az áramellátást megszüntetik. Ez teszi ideálissá olyan alkalmazásokhoz, ahol a rendszer kikapcsolása után is meg kell őrizni az információkat, például konfigurációs beállításokat vagy firmware-t.

Elektromos törölhetőség és programozhatóság

Az EEPROM elektromos úton törölhető és írható, ami nagyban leegyszerűsíti a fejlesztési és karbantartási folyamatokat. Nincs szükség UV fényre vagy a chip eltávolítására az áramkörből, ami jelentős költség- és időmegtakarítást jelent.

Byte-szintű címzés és írás/törlés

Ez egy másik kiemelkedő tulajdonság. Az EEPROM lehetővé teszi egyedi byte-ok olvasását, írását és törlését. Ez a finom szemcséjű vezérlés rendkívül rugalmassá teszi az EEPROM-ot olyan esetekben, ahol csak kis mennyiségű adatot kell frissíteni anélkül, hogy más adatokat érintenénk. A Flash memória ezzel szemben blokkos törlést igényel.

Korlátozott írási ciklusok (endurance)

Az EEPROM cellák nem bírják végtelen számú írási/törlési ciklust. Minden egyes írási művelet során a vékony oxidréteg, amelyen keresztül az elektronok alagúthatnak, enyhén degradálódik. Ez a degradáció idővel felhalmozódik, és végül a cella meghibásodásához vezethet, azaz nem lesz képes megbízhatóan tárolni az adatokat.

Az EEPROM-ok írási ciklus-tartóssága jellemzően 100 000 és 1 000 000 ciklus között mozog. Ez elegendő a legtöbb alkalmazáshoz, de olyan esetekben, ahol rendkívül gyakori írási műveletekre van szükség (pl. adatnaplózás másodpercenként), gondos tervezés szükséges az élettartam maximalizálásához (pl. wear leveling technikák alkalmazásával).

Adatmegőrzés (data retention)

Az adatmegőrzés az az időtartam, ameddig az EEPROM képes megbízhatóan tárolni az adatokat áramellátás nélkül. Jellemzően 10-20 év, de ez függ a hőmérséklettől és az írási ciklusok számától. Magasabb hőmérsékleten az elektronok hajlamosabbak elszökni a lebegőkapuról, csökkentve az adatmegőrzési időt.

Sebesség (read/write times)

Az EEPROM olvasási műveletei viszonylag gyorsak, általában néhány tíz nanoszekundumtól néhány mikroszekundumig terjednek. Az írási műveletek azonban lényegesen lassabbak, tipikusan néhány milliszekundumot vesznek igénybe egy byte megírásához. Ez a különbség a Fowler-Nordheim alagúthatás természetéből adódik, amelyhez hosszabb ideig tartó magas feszültségimpulzus szükséges.

Alacsony energiafogyasztás

Az EEPROM-ok általában alacsony energiafogyasztásúak, különösen olvasási módban. Írási műveletek során magasabb feszültségekre van szükség, ami ideiglenesen növeli a fogyasztást, de mivel ezek a műveletek általában ritkábban fordulnak elő, az átlagos fogyasztás alacsony marad, ami ideálissá teszi akkumulátoros eszközök számára.

Az EEPROM típusai és interfészei

Az EEPROM-ok különböző formákban és interfészekkel léteznek, hogy a legkülönfélébb alkalmazási igényeknek megfeleljenek. A leggyakoribb megkülönböztetés a soros és párhuzamos interfészek között van.

Soros EEPROM-ok

A soros EEPROM-ok a legelterjedtebbek a modern beágyazott rendszerekben, mivel kevés I/O (bemenet/kimenet) lábat igényelnek a mikrokontrollertől, és egyszerűbb a vezérlésük. Három fő soros interfész szabvány létezik:

• I2C (Inter-Integrated Circuit): Kétvezetékes interfész (SDA – adat, SCL – órajel), amely lehetővé teszi több eszköz csatlakoztatását ugyanarra a buszra. Nagyon népszerű az egyszerűsége és a viszonylag alacsony sebessége miatt, ideális konfigurációs adatokhoz.
• SPI (Serial Peripheral Interface): Gyorsabb, négyvezetékes interfész (MOSI – Master Out Slave In, MISO – Master In Slave Out, SCK – órajel, CS – chip select). Képes teljes duplex kommunikációra, és gyakran használják nagyobb adatátviteli sebességet igénylő alkalmazásokban.
• Microwire (SPI-kompatibilis): Egy régebbi, háromvezetékes soros interfész, amely hasonló az SPI-hez, de egyszerűsített protokollal rendelkezik. Ma már kevésbé elterjedt, de régebbi eszközökben még előfordulhat.

A soros EEPROM-ok előnye az alacsony lábszám, a kisebb tokméret és az egyszerűbb áramköri tervezés. Hátrányuk a lassabb adatátviteli sebesség a párhuzamos EEPROM-okhoz képest.

Párhuzamos EEPROM-ok

A párhuzamos EEPROM-ok sokkal több I/O lábat igényelnek, mivel az adatokat és a címeket párhuzamosan, több vezetéken továbbítják. Ez gyorsabb adatátvitelt tesz lehetővé, de a chipek nagyobbak és drágábbak, valamint több I/O portot foglalnak el a vezérlőn.

A párhuzamos EEPROM-okat jellemzően olyan régebbi rendszerekben vagy speciális alkalmazásokban használták, ahol a sebesség kritikus volt, és a mikrokontroller elegendő I/O lábbal rendelkezett. Ma már nagyrészt felváltották őket a Flash memóriák, amelyek hasonló sebességet kínálnak sokkal nagyobb kapacitással és gazdaságosabban.

Alternatív nem felejtő memóriák

Az EEPROM mellett más nem felejtő memória technológiák is léteznek, amelyek bizonyos szempontból előnyösebbek lehetnek:

• FRAM (Ferroelectric RAM): Ez a technológia ferroelektromos anyagok polarizációját használja az adatok tárolására. Az FRAM-ok rendkívül gyorsak (RAM-hoz hasonló sebesség), rendkívül magas írási ciklus-tartóssággal (akár 10^12 ciklus) rendelkeznek, és alacsony energiafogyasztásúak. Hátrányuk a magasabb költség és a kisebb kapacitás a Flash-hez képest. Ideálisak olyan alkalmazásokhoz, ahol gyakori, gyors írásra van szükség, például adatnaplózásra.
• MRAM (Magnetoresistive RAM): Az MRAM a mágneses ellenállás változását használja az adatok tárolására. Szintén nagyon gyors, nem felejtő, és gyakorlatilag korlátlan írási ciklus-tartóssággal rendelkezik. Jelenleg a kapacitás és a költség még korlátozó tényező, de a jövőben ígéretes alternatíva lehet.

Ezek az alternatívák még nem szorították ki teljesen az EEPROM-ot, de bizonyos réspiacokon már komoly alternatívát jelentenek, különösen az energiahatékonyság és a tartósság szempontjából.

Az EEPROM a mindennapokban – Hol találkozunk vele?

Bár az EEPROM-ok ritkán kapnak akkora figyelmet, mint a processzorok vagy a gigabájtos RAM-ok, csendesen és megbízhatóan végzik a munkájukat a legtöbb digitális eszköz mélyén. Számtalan helyen találkozhatunk velük a mindennapokban, gyakran anélkül, hogy tudnánk róla.

Fogyasztói elektronikai eszközök

A legtöbb háztartási eszközben, amely valamilyen beállítást megjegyez, szinte biztosan található EEPROM.

• Televíziók és távirányítók: A TV beállításai, mint a csatornalista, kép- és hangbeállítások, vagy a távirányító programozott kódjai EEPROM-ban tárolódnak.
• Mosógépek, sütők, hűtőszekrények: A programbeállítások, a hőmérsékleti kalibrációk, vagy a felhasználó által kedvelt ciklusok EEPROM-ban maradnak, még áramszünet esetén is.
• Digitális kamerák: A felhasználói beállítások, dátum/idő formátum, vagy a kamera módjai gyakran EEPROM-ban vannak.
• Audio-video berendezések: Erősítők, rádiók, médialejátszók konfigurációs adatai, equalizer beállításai.

Ezek az eszközök a felhasználói élményt javítják azáltal, hogy megjegyzik a preferenciákat, így nem kell minden egyes bekapcsoláskor újra beállítani mindent.

Autóipar

Az autóipar az EEPROM egyik legnagyobb felhasználója, ahol a megbízhatóság és az adatintegritás kritikus fontosságú.

• Motorvezérlő egységek (ECU): A motor működését szabályozó paraméterek, mint az üzemanyag-befecskendezés, gyújtásidőzítés, emissziós értékek EEPROM-ban tárolódnak. Ezeket a paramétereket gyakran frissítik szervizelés során.
• Kilométeróra (odometer): A jármű futásteljesítménye, amely egy kritikus adat az autó értékének meghatározásában, EEPROM-ban van tárolva, gyakran redundáns módon, hogy megakadályozzák a manipulációt.
• Légzsákvezérlő egység: Ütközési adatok, hibakódok, rendszerállapot.
• Infotainment rendszerek: Rádióállomások, navigációs beállítások, Bluetooth párosítások.
• Kulcsnélküli indítórendszerek: A kulcs azonosító kódjai, a járműhöz való párosítás adatai.

Az EEPROM-ok ebben a szektorban rendkívül ellenállóak kell, hogy legyenek a szélsőséges hőmérsékletekkel és rezgésekkel szemben.

Ipari vezérlőrendszerek és automatizálás

Az ipari környezetben a gépek megbízható működése alapvető. Az EEPROM-ok itt is kulcsfontosságú szerepet játszanak.

• PLC-k (Programozható Logikai Vezérlők): A gyártósorok, robotok és egyéb ipari gépek vezérlésére szolgáló PLC-k programjai és konfigurációs adatai EEPROM-ban tárolódnak.
• Szenzorok és aktuátorok: Kalibrációs adatok, egyedi azonosítók, működési paraméterek.
• Hőmérséklet-szabályozók, időzítők: Beállított értékek, programok.

Az EEPROM biztosítja, hogy egy áramkimaradás esetén se vesszenek el a kritikus üzemeltetési paraméterek.

Orvosi eszközök

Az orvosi technológiában a pontosság és a megbízhatóság életmentő lehet.

• Diagnosztikai eszközök: Kalibrációs adatok, szoftververziók, felhasználói beállítások.
• Implantátumok (pl. pacemakerek): Működési paraméterek, naplózott adatok.
• Adagoló pumpák: Beállítások, beadott dózisok előzményei.

Itt az EEPROM hosszú távú adatmegőrzése és megbízhatósága kiemelten fontos.

Okoskártyák és RFID-tag-ek

Ezek az eszközök a mindennapi életünk számos pontján megjelennek.

• Bankkártyák (chipkártyák): A kártyabirtokos adatai, tranzakciós limitek, biztonsági kulcsok EEPROM-ban vannak tárolva a chipen belül.
• SIM kártyák: Telefonszám, szolgáltatói adatok, SMS-ek.
• RFID tag-ek: Termékazonosítók, raktári adatok, beléptető rendszerek azonosítói.

Az EEPROM itt az adatok biztonságos és nem felejtő tárolását biztosítja kis méretben és alacsony fogyasztás mellett.

Számítógépek és hálózati eszközök

Bár a Flash memória dominálja a nagy kapacitású tárolást, az EEPROM-nak is van helye.

• BIOS/UEFI: A számítógép alaplapján található BIOS (Basic Input/Output System) vagy modern utódja, az UEFI (Unified Extensible Firmware Interface) beállításai (boot sorrend, rendszeridő, hardverkonfiguráció) gyakran EEPROM-ban, vagy manapság már Flash memóriában vannak tárolva, de az alapelv ugyanaz: nem felejtő tárolás a rendszer indulásához szükséges adatoknak.
• Hálózati eszközök (routerek, switchek): Hálózati konfigurációk, IP-címek, jelszavak, firmware beállítások.
• USB eszközök: Az eszközazonosítók (VID/PID), gyártói információk.

Ezek az adatok kritikusak az eszközök megfelelő működéséhez és hálózati integrációjához.

Adatnaplózás (data logging)

Bizonyos alkalmazásokban szükség van adatok rendszeres rögzítésére és megőrzésére.

• Hőmérséklet-naplózók: Környezeti adatok, pl. hűtőházak hőmérsékletének rögzítése.
• Energiamérők: Fogyasztási adatok.
• Biztonsági rendszerek: Eseménynaplók, riasztási előzmények.

Bár a Flash memória nagyobb kapacitású, az EEPROM byte-szintű írása előnyös lehet kisebb, gyakori frissítések esetén, ha a tartósság korlátai figyelembe vannak véve.

Az EEPROM előnyei és hátrányai – Mikor válasszuk?

Az EEPROM, mint minden technológia, rendelkezik specifikus előnyökkel és hátrányokkal, amelyek meghatározzák, hogy milyen alkalmazásokban a legmegfelelőbb választás.

Előnyök

Az EEPROM számos olyan tulajdonsággal rendelkezik, amelyek nélkülözhetetlenné teszik bizonyos beágyazott rendszerekben és elektronikai eszközökben.

• Nem felejtő adatmegőrzés: Ez a legfőbb előnye, hiszen az adatok áramellátás nélkül is megmaradnak, ami kritikus a konfigurációs adatok, kalibrációk és firmware tárolásához.
• Byte-szintű írás/törlés: Lehetővé teszi egyedi adatok módosítását anélkül, hogy az egész chipet vagy nagyobb blokkokat kellene törölni. Ez rendkívül hatékony és rugalmas adatmódosítást tesz lehetővé kis adatmennyiségek esetén.
• Elektromosan programozható és törölhető: Nincs szükség speciális UV törlőre vagy a chip fizikai eltávolítására. Ez egyszerűsíti a fejlesztést, a gyártást és a helyszíni frissítéseket.
• Egyszerű interfész (főleg soros típusoknál): Az I2C és SPI interfészek kevés I/O lábat igényelnek, ami csökkenti a mikrokontroller komplexitását és a PCB (nyomtatott áramköri lap) méretét.
• Alacsony energiafogyasztás: Különösen olvasási módban, ami ideálissá teszi akkumulátoros, energiatakarékos eszközökhöz.
• Megbízhatóság: A jó minőségű EEPROM-ok hosszú adatmegőrzési idővel rendelkeznek, és ellenállnak a környezeti hatásoknak.

Hátrányok

Az előnyök mellett fontos figyelembe venni az EEPROM korlátait is, hogy elkerüljük a nem megfelelő alkalmazást.

• Korlátozott írási ciklusok (endurance): Az EEPROM cellák csak véges számú írási/törlési ciklust bírnak el (általában 100 000-1 000 000). Ez problémát jelenthet olyan alkalmazásoknál, ahol rendkívül gyakori adatfrissítésre van szükség.
• Lassabb írási sebesség: Az írási műveletek sokkal lassabbak, mint az olvasási műveletek vagy a RAM sebessége, jellemzően milliszekundumok nagyságrendjébe esnek. Ez korlátozhatja az alkalmazások valós idejű teljesítményét, ha sok írási műveletre van szükség.
• Kisebb kapacitás és magasabb költség bitenként a Flash-hez képest: Az EEPROM-ok kapacitása általában kisebb (néhány kilobitől néhány megabitig), és bitenkénti költségük magasabb, mint a Flash memóriáé. Ezért nem alkalmasak nagy mennyiségű adat (pl. operációs rendszerek, multimédia fájlok) tárolására.
• Komplexebb vezérlés a Flash-hez képest nagy adathalmazok esetén: Bár a byte-szintű írás rugalmas, nagy mennyiségű adat írásakor a Flash blokkos írása hatékonyabb lehet.

Mikor válasszuk az EEPROM-ot?

Az EEPROM ideális választás a következő esetekben:

• Amikor kis mennyiségű konfigurációs adatot, kalibrációs paramétert vagy felhasználói beállítást kell tárolni.
• Ha az adatokra nem felejtő módon van szükség, és meg kell őrizni azokat áramellátás nélkül is.
• Ha a byte-szintű címzés és módosítás kritikus, és nem megengedett a nagyobb blokkok törlése.
• Ha az írási műveletek viszonylag ritkák, és a ciklus-tartósság nem jelent korlátozó tényezőt.
• Ha az energiafogyasztás alacsonyan tartása fontos szempont (pl. akkumulátoros eszközök).
• Amikor az egyszerű interfész és alacsony lábszám előnyös a PCB mérete és költsége szempontjából.

Például egy távirányító, amelynek csak néhány beállítást kell megjegyeznie, ideális EEPROM felhasználási terület. Ezzel szemben egy okostelefon operációs rendszerének tárolására a Flash memória a megfelelő választás a hatalmas kapacitás és a gyors blokkos írás miatt.

Az EEPROM jövője és a memóriatechnológiák fejlődése

Bár a Flash memória jelentősen befolyásolta a nem felejtő memória piacát, az EEPROM továbbra is releváns marad, különösen a réspiacokon, ahol a byte-szintű címzés és a viszonylag alacsony kapacitás a fő szempont. A technológia folyamatosan fejlődik, és az EEPROM-ok is profitálnak ebből.

Fejlesztések az EEPROM technológiában

A gyártók folyamatosan dolgoznak az EEPROM-ok teljesítményének javításán. Ez magában foglalja:

• Magasabb írási ciklus-tartósság: Újabb anyagok és gyártási eljárások segítségével növelik a cellák élettartamát, akár több millió ciklusra is.
• Gyorsabb írási sebesség: Optimalizált írási algoritmusok és feszültségszintek révén csökkentik az írási időt.
• Alacsonyabb energiafogyasztás: Különösen az alacsony feszültségű működésre való optimalizálás révén.
• Kisebb tokméret: A miniatürizálás lehetővé teszi az EEPROM-ok integrálását még kisebb eszközökbe is.
• Integráció: Egyre gyakrabban integrálják a mikrokontrollerekbe, mint beépített EEPROM-ot, ami tovább egyszerűsíti a rendszertervezést és csökkenti az alkatrészek számát.

Emergens nem felejtő memóriatechnológiák

Az EEPROM és a Flash mellett számos új, emergentális nem felejtő memóriatechnológia van fejlesztés alatt, amelyek potenciálisan felváltják vagy kiegészítik a jelenlegi megoldásokat a jövőben. Ezek közé tartoznak:

• MRAM (Magnetoresistive RAM): Ahogy korábban említettük, az MRAM nagy sebességgel, nem felejtő tulajdonsággal és rendkívül magas írási ciklus-tartóssággal rendelkezik. Különösen ígéretes az ipari és autóipari alkalmazásokban, ahol a megbízhatóság és a tartósság kritikus.
• PCM (Phase-Change Memory): Ez a technológia bizonyos anyagok (pl. kalkogenidek) fázisváltozását használja az adatok tárolására. Nagy sebességet, jó tartósságot és skálázhatóságot kínál.
• ReRAM (Resistive Random-Access Memory): A ReRAM anyagok ellenállásának változását használja az adatok tárolására. Potenciálisan nagyon nagy sűrűségű és alacsony fogyasztású lehet.
• FRAM (Ferroelectric RAM): Bár már létező technológia, folyamatosan fejlődik, és egyre inkább alkalmazzák olyan területeken, ahol a gyors, nem felejtő írásra van szükség, magas tartóssággal.

Ezek az új technológiák még a fejlesztés különböző szakaszaiban vannak, de mindegyik célja, hogy túlszárnyalja a jelenlegi memóriatípusok korlátait, különösen a sebesség, a tartósság és az energiafogyasztás terén.

Az EEPROM szerepe a jövőben

Annak ellenére, hogy új memóriatechnológiák jelennek meg, az EEPROM valószínűleg továbbra is fontos szerepet fog játszani a digitális világban. Ennek oka a bevált megbízhatósága, a költséghatékonysága bizonyos kapacitástartományokban, és a byte-szintű írási képessége, amely továbbra is egyedi előnyt biztosít. Különösen a beágyazott rendszerekben, az IoT (Internet of Things) eszközökben és a speciális ipari alkalmazásokban marad nélkülözhetetlen a konfigurációs adatok és a kis mennyiségű, gyakran frissített információk tárolására.

A jövő valószínűleg a memóriatechnológiák diverzifikációját hozza el, ahol az egyes alkalmazásokhoz a legmegfelelőbb technológiát választják ki. Az EEPROM továbbra is a “munkaló” lesz azokon a területeken, ahol a megbízható, nem felejtő, kis kapacitású adattárolás a kulcs, miközben az új generációs memóriák a nagy sebességű, nagy kapacitású és rendkívül tartós megoldásokat kínálják majd.

Az EEPROM egy sokoldalú és megbízható memóriatípus, amely csendesen, de annál hatékonyabban járul hozzá a modern digitális eszközök működéséhez. Működési elvének megértése és alkalmazási területeinek ismerete alapvető a mérnökök és a technológia iránt érdeklődők számára. Ahogy a digitális technológia tovább fejlődik, az EEPROM is alkalmazkodni fog, és továbbra is alapvető építőköve marad a mindennapi életünket átszövő elektronikai rendszereknek.
