Az elektromos energia az emberiség egyik legfontosabb vívmánya, amely modern életünk alapját képezi. Gondoljunk csak otthonaink kényelmére, a gyárak működésére vagy a kórházak életmentő berendezéseire. Mindez elképzelhetetlen lenne stabil és biztonságos áramellátás nélkül.
Azonban az elektromos áram, bár elengedhetetlen, komoly veszélyeket is rejt magában, ha nem kezelik megfelelően. A túláram, a rövidzárlat vagy a földzárlat nem csupán az elektromos eszközök meghibásodását okozhatja, hanem tűzvészt, áramütést és súlyos személyi sérüléseket is előidézhet.
Ezen kockázatok minimalizálására fejlesztették ki az automata biztosítékot, amely az elektromos rendszerek láthatatlan, mégis pótolhatatlan őre. Ez a kis, de annál fontosabb eszköz biztosítja, hogy az áramkörök a tervezett határokon belül működjenek, és rendellenesség esetén azonnal megszakítsák az áramellátást.
Cikkünkben részletesen bemutatjuk az automata biztosítékok működését, típusait, szerepét a különböző környezetekben, valamint a megfelelő kiválasztás és karbantartás fontosságát. Megismerjük, hogyan védenek minket és értékeinket a modern technológia ezen alapkövei.
Az elektromos rendszerek sebezhetősége és a védelem szükségessége
Az elektromos hálózatok bonyolult rendszerek, amelyek számos komponenst, vezetéket és fogyasztót kapcsolnak össze. Bár a tervezés és a kivitelezés során maximális gondossággal járnak el, mindig fennáll a meghibásodás lehetősége.
Ezek a meghibásodások többféle formában jelentkezhetnek. A leggyakoribbak közé tartozik a túláram, amikor egy áramkörön a megengedettnél nagyobb áramerősség folyik, vagy a rövidzárlat, ami egy hirtelen, rendkívül nagy áramlökést jelent a rendszerben.
Ezen jelenségek következményei súlyosak lehetnek. A túlmelegedő vezetékek és alkatrészek tüzet okozhatnak, míg a hirtelen áramlökések tönkretehetik a drága elektronikai berendezéseket.
Az emberi életre is közvetlen veszélyt jelenthetnek, például áramütés formájában, ha a szigetelési hibák miatt a feszültség testzárlaton keresztül jut el a földre.
Éppen ezért elengedhetetlen a megbízható védelmi rendszerek alkalmazása. Az automata biztosítékok pontosan ezt a célt szolgálják: a rendszer folyamatos felügyeletét és rendellenesség esetén a gyors, automatikus beavatkozást.
Ezek az eszközök nem csupán a berendezéseket óvják meg a károsodástól, hanem a legfontosabbat, az emberi életet is védelmezik az elektromos balesetekkel szemben. A modern elektromos rendszerek elképzelhetetlenek lennének nélkülük.
Mi az automata biztosíték? Alapfogalmak és definíciók
Az automata biztosíték, vagy más néven kismegszakító (angolul: Miniature Circuit Breaker, MCB), egy olyan elektromechanikus kapcsoló, amelyet az elektromos áramkörök védelmére terveztek a túláram és a rövidzárlat hatásaival szemben. Fő feladata, hogy automatikusan megszakítsa az áramkört, ha az áramerősség meghalad egy bizonyos, előre meghatározott értéket.
Ellentétben a hagyományos olvadóbiztosítékokkal, amelyeket kiolvadás után cserélni kell, az automata biztosítékok a hiba elhárítása után egyszerűen visszaállíthatók. Ez jelentős kényelmet és költségmegtakarítást jelent a felhasználók számára.
Az automata biztosítékok alapvetően két fő mechanizmussal működnek: termikus és mágneses kioldással. Ezek a mechanizmusok különböző típusú áramhibákra reagálnak, biztosítva a sokoldalú védelmet.
A termikus kioldás a tartós túláramok ellen véd, amelyek a vezetékek és berendezések túlmelegedését okozhatják. A mágneses kioldás pedig a hirtelen, nagy áramlökések, azaz a rövidzárlatok ellen nyújt azonnali védelmet.
Az automata biztosítékok a modern elosztótáblák standard elemei. Különböző névleges áramerősségben és kioldási karakterisztikával kaphatók, hogy az adott áramkör és fogyasztók igényeinek megfelelően biztosítsák a védelmet.
Ezek az eszközök tehát nem csupán egyszerű kapcsolók, hanem intelligens védelmi berendezések, amelyek a biztonságos és megbízható áramellátás alapkövei. Fontosságuk az elektromos rendszerekben megkérdőjelezhetetlen.
Hogyan működik az automata biztosíték? A termikus és mágneses kioldás mechanizmusa
Az automata biztosítékok hatékonysága a bennük rejlő kétlépcsős védelmi mechanizmusnak köszönhető: a termikus és a mágneses kioldásnak. Ezek a mechanizmusok külön-külön, mégis összehangoltan dolgoznak a különböző típusú áramhibák azonosításán és megszüntetésén.
A termikus kioldás: Védelem a túláram ellen
A termikus kioldás elsősorban a tartós, de nem feltétlenül azonnali rövidzárlatot okozó túláramok ellen nyújt védelmet. Ez a mechanizmus a bimetall elvén alapul.
A biztosíték belsejében egy speciális, két különböző fémből készült lemez (bimetall szalag) található. Ezek a fémek eltérő hőtágulási együtthatóval rendelkeznek.
Amikor az áramkörben a névlegesnél nagyobb áramerősség folyik, a bimetall szalag felmelegszik. A két fém eltérő tágulása miatt a szalag meghajlik.
Ha a túláram tartósan fennáll, és a felmelegedés elér egy kritikus szintet, a bimetall szalag annyira meghajlik, hogy működésbe hoz egy kioldó mechanizmust, amely megszakítja az áramkört. Ez a folyamat nem azonnali, hanem bizonyos idő elteltével következik be, ami lehetővé teszi a rövid ideig tartó, normális indítási áramlökések elviselését.
A termikus kioldás tehát a berendezések túlmelegedésének és az ebből eredő tűzveszélynek az elhárításában játszik kulcsszerepet. Védi a vezetékeket a túlterheléstől, és ezzel megakadályozza a szigetelés károsodását.
A mágneses kioldás: Azonnali védelem rövidzárlat ellen
A mágneses kioldás feladata a hirtelen, rendkívül nagy áramlökések, vagyis a rövidzárlatok azonnali megszakítása. Ez a mechanizmus egy elektromágnesen alapul.
A biztosíték belsejében egy tekercs található, amelyen keresztül folyik az áram. Normál működés esetén a tekercs által keltett mágneses mező nem elegendő a kioldáshoz.
Rövidzárlat esetén azonban az áramerősség hirtelen és drámaian megnő, akár a névleges áram többszörösére is. Ez a hatalmas áramlöket rendkívül erős mágneses mezőt hoz létre a tekercsben.
Ez az erős mágneses mező azonnal meghúz egy vasmagot vagy armatúrát, amely közvetlenül működésbe hozza a kioldó mechanizmust, és pillanatok alatt megszakítja az áramkört. A mágneses kioldás rendkívül gyors, gyakorlatilag azonnali reagálást biztosít.
Ez a gyors reakció kulcsfontosságú a rövidzárlatok pusztító hatásainak minimalizálásában. Megakadályozza a vezetékek és berendezések súlyos károsodását, valamint csökkenti a tűz és az áramütés kockázatát.
Összességében a termikus és mágneses kioldás kombinációja biztosítja az automata biztosítékok átfogó védelmi képességét. A termikus rész a lassúbb, de tartós túlterhelésekre, míg a mágneses rész a gyors és intenzív rövidzárlatokra reagál, garantálva az elektromos rendszer biztonságát minden körülmények között.

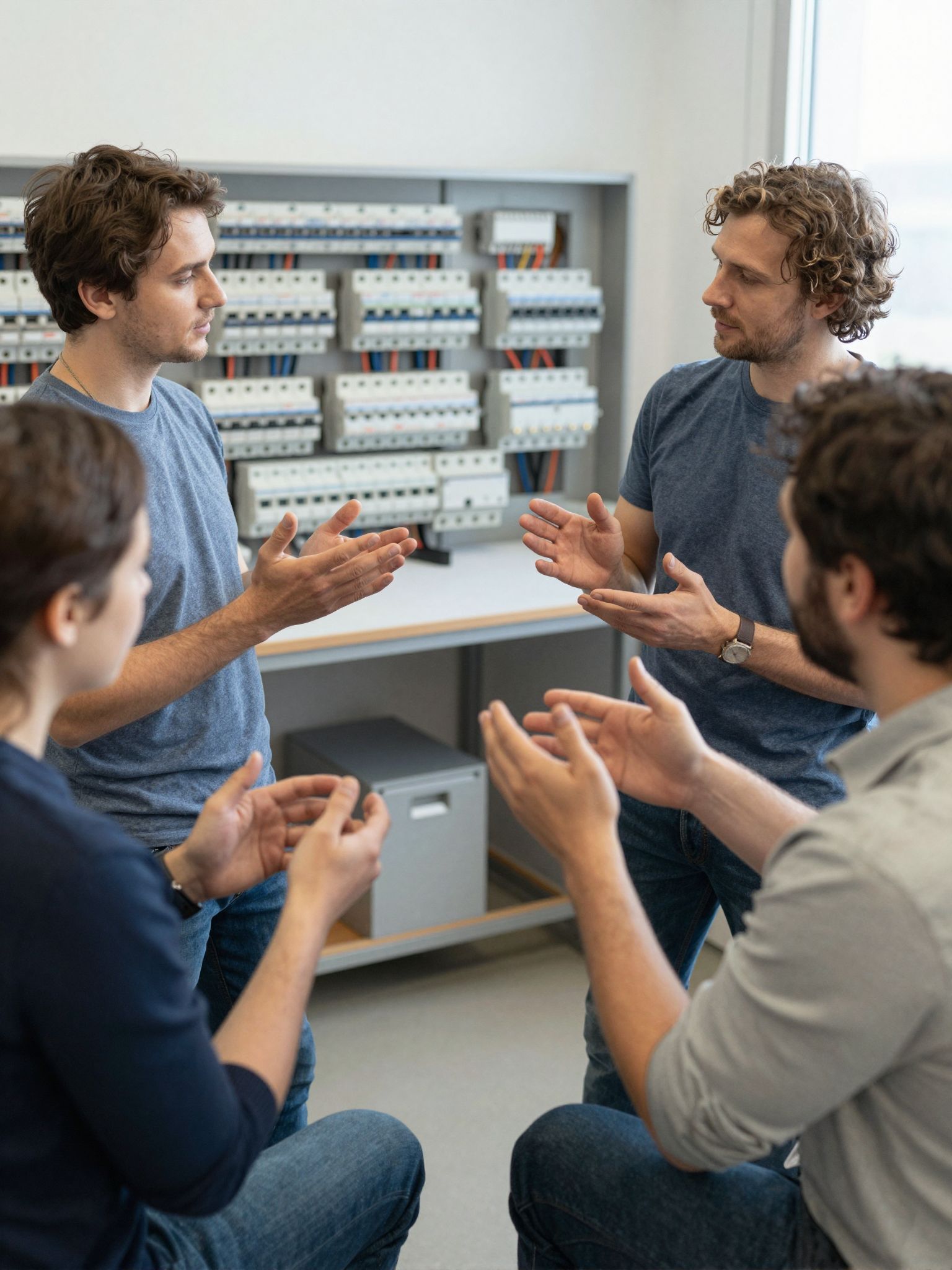

Az automata biztosítékok típusai és osztályozásuk
Az automata biztosítékok nem egyetlen univerzális eszközt jelentenek, hanem sokféle típusban és kivitelben léteznek, amelyeket különböző célokra és alkalmazásokra optimalizáltak. A megfelelő típus kiválasztása alapvető fontosságú a hatékony védelem szempontjából.
Kismegszakítók (MCB) – A leggyakoribb típus
A kismegszakítók (Miniature Circuit Breaker, MCB) a legelterjedtebb automata biztosítékok. Ezeket elsősorban lakossági és kisebb kereskedelmi létesítményekben használják az áramkörök túlterhelés és rövidzárlat elleni védelmére.
Különböző névleges áramerősségben (pl. 6A, 10A, 16A, 25A, 32A) és kioldási karakterisztikával (B, C, D) kaphatók. A kismegszakítók jellemzően moduláris kivitelűek, és DIN sínre szerelhetők az elosztótáblákban.
Egyfázisú és többfázisú változatokban is elérhetők, attól függően, hogy egy, két, három vagy négy pólust kell-e védeni. Megbízhatóak, könnyen kezelhetők és visszaállíthatók.
Áram-védőkapcsolók (RCD/FI relé) – Az életmentő technológia
Az áram-védőkapcsolók, ismertebb nevükön FI relék (Residual Current Device, RCD) vagy hibavédelmi kapcsolók, alapvetően eltérő célt szolgálnak, mint a kismegszakítók. Ezek elsősorban az életvédelmet szolgálják, azaz az áramütés elleni védelmet biztosítják.
Az FI relé a fázisvezetőn és a nullvezetőn átfolyó áram különbségét figyeli. Normál működés esetén a két áramnak azonosnak kell lennie. Ha azonban egy személyt áramütés ér, vagy egy berendezés szigetelési hibás, akkor az áram egy része a föld felé folyik, és a fázis- és nullvezetőn átfolyó áramok között eltérés keletkezik.
Amint ez az eltérés (ún. hibaáram vagy földzárlati áram) meghalad egy bizonyos, előre meghatározott küszöböt (pl. 10mA, 30mA, 300mA), az FI relé azonnal megszakítja az áramkört. A 30mA-es érzékenységű FI relék különösen fontosak az életvédelem szempontjából, mivel ez az áramérték még nem okoz súlyos, visszafordíthatatlan károsodást az emberi szervezetben.
Az FI relé az egyik leghatékonyabb eszköz az áramütés elleni védelemben, amely kritikus szerepet játszik az otthoni és ipari biztonságban egyaránt.
Fontos megjegyezni, hogy az FI relé nem véd a túláram és a rövidzárlat ellen. Ezért mindig kombinálva kell alkalmazni kismegszakítókkal a teljes körű védelem érdekében.
Kombinált kismegszakító-áram-védőkapcsolók (RCBO)
Az RCBO (Residual Current Breaker with Overcurrent protection) egy olyan kompakt eszköz, amely egyesíti a kismegszakító (túláram és rövidzárlat elleni védelem) és az áram-védőkapcsoló (földzárlat és áramütés elleni védelem) funkcióit egyetlen modulban.
Ez a megoldás helytakarékos és egyszerűsíti a telepítést, különösen olyan helyeken, ahol korlátozott a hely az elosztótáblában. Az RCBO-k ideálisak egyedi áramkörök (pl. fürdőszobai áramkörök, mosógép) védelmére, ahol mind a túláram, mind a földzárlat elleni védelem elengedhetetlen.
Az RCBO használata növeli a szelektivitást is, mivel hiba esetén csak az érintett áramkör kapcsol le, nem pedig az egész rendszer. Ez minimalizálja a kellemetlenségeket és a termeléskiesést ipari környezetben.
Földzárlati áram-megszakítók (AFDD) – Az ívzárlat elleni védelem
Az AFDD (Arc Fault Detection Device) egy viszonylag új technológia, amelyet az ívzárlatok (ívhibák) felderítésére és megszakítására fejlesztettek ki. Az ívzárlatok olyan veszélyes elektromos hibák, amelyek során az áram a vezetékek vagy csatlakozások sérülése miatt a levegőn keresztül ugrik át, ívet húzva.
Ezek az ívek rendkívül magas hőmérsékletet generálhatnak, ami könnyen tüzet okozhat, még a hagyományos kismegszakítók és FI relék által nem érzékelt áramszinteknél is. Az AFDD-k képesek felismerni az ívzárlatok jellegzetes elektromos mintázatát, és azonnal megszakítják az áramkört, mielőtt tűz keletkezne.
Az AFDD-k különösen ajánlottak olyan helyeken, ahol magas a tűzveszély (pl. fa szerkezetű épületek, gyúlékony anyagok tárolása), vagy ahol idősebb, sérült vezetékek találhatók. Gyakran kombinálják kismegszakító és/vagy FI relé funkcióval is.
Moduláris készülékek és tartozékok
Az automata biztosítékok mellett számos más moduláris készülék is helyet kap az elosztótáblákban, amelyek kiegészítik a védelmi funkciókat:
- Túlfeszültség-levezető (SPD): Védelmet nyújt a hálózati túlfeszültség-impulzusok (pl. villámcsapás okozta túlfeszültség, kapcsolási túlfeszültség) ellen, megóvva az érzékeny elektronikai berendezéseket.
- Kapcsolóóra: Időzíti az áramkörök be- és kikapcsolását, például világítás vagy fűtés esetében.
- Léptetőrelé: Lehetővé teszi egy világítási áramkör több pontról történő vezérlését.
- Főkapcsoló: Az egész elektromos rendszer vagy egy nagyobb szakasz áramtalanítására szolgál.
Ezek a moduláris eszközök mind hozzájárulnak egy biztonságos, hatékony és modern elektromos rendszer kialakításához. A megfelelő kombináció kiválasztása mindig az adott felhasználási környezettől és a védelmi igényektől függ.
A biztosítékok szerepe az otthoni és ipari környezetben
Az automata biztosítékok univerzális védelmi eszközök, amelyek jelenléte nélkülözhetetlen a legkülönfélébb környezetekben. Funkciójuk alapjaiban azonos – az áramkörök védelme –, azonban az alkalmazási területek sajátosságai eltérő igényeket támasztanak.
Lakossági alkalmazások: Háztartási gépek és világítás védelme
Az otthonokban az automata biztosítékok a legáltalánosabb védelmi eszközök. Minden egyes áramkör, legyen szó a világításról, a konnektorokról, a konyhai vagy fürdőszobai berendezésekről, külön biztosíték(ok)kal van ellátva az elosztótáblában.
Ezek az eszközök megóvják a drága háztartási gépeket, mint például a mosógépet, mosogatógépet, hűtőszekrényt vagy mikrohullámú sütőt a túláram és rövidzárlat okozta károsodásoktól. Egy hibás készülék vagy egy túlterhelt elosztó esetén a biztosíték azonnal lekapcsol, megelőzve a komolyabb bajt.
Különösen fontos az FI relé jelenléte a lakásokban, főleg a vizes helyiségekben (fürdőszoba, konyha). Az életvédelmi funkciója miatt ma már szinte minden új telepítésnél kötelező az alkalmazása, és a felújítások során is javasolt a beépítése.
Az otthoni biztosítékok hozzájárulnak a tűzmegelőzéshez is. A túlmelegedett vezetékek által okozott lakástüzek jelentős részét megelőzhetik, ha a rendszer megfelelően méretezett és védett automata biztosítékokkal.
Ipari alkalmazások: Gépek, motorok és vezérlőrendszerek biztonsága
Az ipari környezetben az elektromos rendszerek jóval összetettebbek és nagyobb teljesítményűek, mint az otthoniak. Itt a biztosítékok szerepe még kritikusabb, mivel egy meghibásodás nem csupán anyagi kárt, hanem termeléskiesést, baleseteket és akár súlyos környezeti károkat is okozhat.
Az ipari gépek, motorok, vezérlőrendszerek és transzformátorok védelme speciális biztosítékokat igényel. Itt gyakran használnak D típusú kismegszakítókat vagy akár ipari olvadóbiztosítékokat is, amelyek képesek kezelni a nagy indítási áramokat és a magas rövidzárlati áramokat.
Az ipari környezetben a szelektivitás is kiemelten fontos. Egy hiba esetén csak az érintett áramkör kapcsoljon le, ne pedig az egész gyártósor vagy üzem. Ehhez összehangolt védelmi rendszerekre és megfelelő kioldási karakterisztikájú biztosítékokra van szükség.
Emellett az ipari alkalmazásokban gyakran találkozunk speciális védelmi igényekkel, mint például a motorvédelem (motorvédő kapcsolók), vagy a túlfeszültség elleni védelem érzékeny elektronikai vezérlések esetében. Az AFDD-k is egyre inkább terjednek az ipari csarnokokban a tűzveszély csökkentése érdekében.
Kereskedelmi szektor: Irodák, üzletek és középületek védelme
A kereskedelmi szektor, mint az irodaházak, üzletek, bevásárlóközpontok, iskolák vagy kórházak, valahol a lakossági és ipari alkalmazások között helyezkedik el a komplexitás és a védelmi igények tekintetében. Itt is kiemelten fontos a biztonság és a megbízhatóság.
Az épületekben nagyszámú világítási áramkör, konnektor, IT hálózat, légkondicionáló rendszer és egyéb berendezés működik. Ezek védelmére jellemzően B és C típusú kismegszakítókat alkalmaznak, kiegészítve FI relékkel a személyi védelem érdekében.
A tűzvédelem itt is kiemelten fontos, különösen a nagy forgalmú, sok embert befogadó épületekben. Az AFDD-k alkalmazása egyre inkább javasolt az ilyen környezetekben, hogy minimalizálják az ívzárlat okozta tűzesetek kockázatát.
A középületekben és üzletekben a folyamatos üzem is kritikus. Egy áramkimaradás nem csupán kellemetlenséget, hanem jelentős anyagi veszteséget is okozhat. Ezért a megbízható és szelektív védelmi rendszerek kiépítése alapvető fontosságú.
Összességében látható, hogy az automata biztosítékok szerepe minden elektromos rendszerben pótolhatatlan. A megfelelő típus kiválasztása és a szakszerű telepítés garantálja a biztonságos és zavartalan működést, legyen szó otthonról, gyárról vagy egy forgalmas üzletről.
Túláram és rövidzárlat – A két fő veszélyforrás
Az elektromos rendszerek biztonságát elsősorban két fő veszélyforrás fenyegeti: a túláram és a rövidzárlat. Bár mindkettő az áramerősség megengedhetetlen növekedésével jár, jellegükben és a rendszerre gyakorolt hatásukban jelentős különbségek vannak. Az automata biztosítékok pontosan ezen két jelenség ellen nyújtanak hatékony védelmet.
A túláram jelensége és következményei
A túláram akkor következik be, amikor egy áramkörön a névlegesnél nagyobb áramerősség folyik, anélkül, hogy rövidzárlat alakulna ki. Ez általában a rendszer túlterhelése miatt történik.
Például, ha túl sok nagy teljesítményű fogyasztót (pl. elektromos fűtőtest, vízforraló, mikrohullámú sütő) csatlakoztatunk ugyanarra az áramkörre, az összesített áramfelvétel meghaladhatja a vezetékek és a biztosíték névleges terhelhetőségét.
A túláram hatására a vezetékek és az elektromos berendezések alkatrészei túlmelegednek. Ez a túlmelegedés károsíthatja a vezetékek szigetelését, ami idővel rövidzárlathoz vagy földzárlathoz vezethet.
Hosszú távon a túlmelegedés nemcsak az eszközök élettartamát rövidíti, hanem tűzveszélyt is jelenthet, különösen, ha a vezetékek falban vannak elrejtve vagy gyúlékony anyagok közelében futnak.
A túláram elleni védelem a biztosíték termikus kioldó mechanizmusának feladata. Ez a mechanizmus egy bizonyos idő elteltével, a felmelegedés mértékének függvényében kapcsolja le az áramkört, megakadályozva a tartós túlterhelésből eredő károkat.
A túláram az elektromos rendszer „lázas állapota”, amely hosszú távon súlyos, visszafordíthatatlan károkat okozhat, ha nem kezelik időben.
A rövidzárlat pusztító ereje
A rövidzárlat egy sokkal súlyosabb és azonnalibb veszélyt jelent. Akkor következik be, amikor az áramkörben az áramút ellenállása hirtelen, drasztikusan lecsökken, például a fázisvezető és a nullvezető közvetlenül érintkezik egymással szigetelési hiba vagy mechanikai sérülés miatt.
Rövidzárlat esetén az áramerősség pillanatok alatt a névleges áram többszörösére, akár sokszázszorosára is megnőhet. Ez a rendkívül nagy áramlöket azonnali és pusztító hatásokkal jár.
A rövidzárlati áram hatalmas hőt termel, ami ívhúzást, robbanást és tüzet okozhat. A kábel szigetelése megolvadhat, a vezetékek elpárologhatnak, és a csatlakoztatott berendezések súlyosan károsodhatnak vagy teljesen tönkremehetnek.
Az emberi életre is közvetlen veszélyt jelenthet, ha valaki érintkezésbe kerül a rövidzárlatos áramkörrel. Az azonnali reakció itt létfontosságú.
A rövidzárlat elleni védelem a biztosíték mágneses kioldó mechanizmusának feladata. Ez a mechanizmus a hatalmas áramlökésre szinte azonnal reagál, és megszakítja az áramkört, minimalizálva a rövidzárlat pusztító hatásait.
Látható tehát, hogy a túláram és a rövidzárlat két különböző, de egyaránt veszélyes jelenség. Az automata biztosítékok kettős védelmi mechanizmusukkal biztosítják, hogy mindkét típusú hiba esetén hatékonyan és gyorsan avatkozzanak be, garantálva az elektromos rendszerek biztonságát.
A kioldási karakterisztikák (B, C, D, K, Z) jelentősége
Az automata biztosítékok kiválasztásakor nem elegendő csupán a névleges áramerősséget figyelembe venni. Legalább ilyen fontos a kioldási karakterisztika, amely meghatározza, hogy a biztosíték milyen gyorsan és milyen áramerősség-tartományban reagál a túláramra és a rövidzárlatra. Ez a paraméter alapvetően befolyásolja a rendszer szelektivitását és a védett berendezések biztonságát.
A kioldási karakterisztikák a mágneses kioldó működési tartományát írják le, azaz azt, hogy a névleges áram hány szorosánál old le a biztosíték azonnal, mágnesesen. A leggyakoribb típusok a B, C és D, de léteznek speciális K és Z karakterisztikák is.
B típus: Általános védelmi feladatok
A B típusú kismegszakítók a legérzékenyebbek a rövidzárlati áramokra. Ezek a biztosítékok akkor oldanak le mágnesesen, ha az áramerősség eléri a névleges áram (In) 3-5-szörösét.
Ideálisak olyan áramkörök védelmére, ahol nincsenek jelentős indítási áramlökések, például:
- Világítási áramkörök
- Konnektorok általános célú védelme
- Ellenállásos terhelések (pl. fűtőtestek, vízforralók)
Lakossági környezetben a B típusú kismegszakítók a legelterjedtebbek, mivel gyorsan reagálnak az enyhébb rövidzárlatokra is, és védik az érzékenyebb berendezéseket.
C típus: Magasabb indítóáramú fogyasztók
A C típusú kismegszakítók kevésbé érzékenyek, mint a B típusúak. Ezek a biztosítékok akkor oldanak le mágnesesen, ha az áramerősség eléri a névleges áram (In) 5-10-szeresét.
Ez a karakterisztika lehetővé teszi, hogy elviseljék az olyan berendezések indítási áramlökéseit, amelyek bekapcsoláskor rövid ideig a névleges áram többszörösét veszik fel. Jellemző alkalmazási területek:
- Motorral rendelkező háztartási gépek (pl. mosógép, hűtőszekrény)
- Kisebb teljesítményű motorok és transzformátorok
- Általános ipari és kereskedelmi alkalmazások
A C típus a leggyakrabban használt karakterisztika a kereskedelmi és ipari környezetben, ahol a motorok és más induktív terhelések gyakoriak.
D típus: Nagyon magas indítóáramú berendezések
A D típusú kismegszakítók a legkevésbé érzékenyek a rövidzárlati áramokra a három fő típus közül. Ezek a biztosítékok akkor oldanak le mágnesesen, ha az áramerősség eléri a névleges áram (In) 10-20-szorosát.
Ezt a karakterisztikát olyan berendezések védelmére használják, amelyek bekapcsoláskor rendkívül nagy indítási áramlökéseket produkálnak, például:
- Nagy teljesítményű motorok (pl. daruk, kompresszorok)
- Hegesztőgépek
- Transzformátorok és kondenzátor telepek
- X-ray berendezések
A D típusú biztosítékok az ipari környezetben elengedhetetlenek a nagy induktív és kapacitív terhelések megbízható védelméhez.
K és Z típus: Speciális ipari alkalmazások
A B, C, D típusokon kívül léteznek speciális karakterisztikák is, mint a K és a Z típus, amelyek még inkább specifikus igényekre lettek kifejlesztve:
- K típus: Magas induktív terhelésekhez, például motorokhoz és transzformátorokhoz. Mágnesesen a névleges áram 8-12-szeresénél old le. Jellemzően motorvédelmi feladatokra használják, ahol elvárás a gyors, de mégis az indítási áramot elviselő kioldás.
- Z típus: Nagyon érzékeny és gyors kioldást biztosít, elsősorban elektronikai áramkörök és félvezető eszközök védelmére. Mágnesesen a névleges áram 2-3-szorosánál old le. Rendkívül gyors reakcióidővel rendelkezik, hogy megóvja az érzékeny berendezéseket a legkisebb túláramtól is.
A kioldási karakterisztika helyes megválasztása kulcsfontosságú a rendszer szelektivitása szempontjából. A szelektivitás azt jelenti, hogy hiba esetén csak a hibás áramkört védő biztosíték kapcsoljon le, és ne az egész rendszer. Ehhez a különböző szinteken elhelyezkedő biztosítékok karakterisztikáit és névleges áramait össze kell hangolni.
A megfelelő karakterisztika kiválasztásához figyelembe kell venni a védendő áramkör típusát, a csatlakoztatott fogyasztók indítási áramlökéseit, valamint a rendszerben lévő többi védelmi eszköz paramétereit. Ezt a feladatot mindig szakemberre kell bízni, hogy a biztonság és a megbízhatóság garantált legyen.
A megfelelő biztosíték kiválasztása – Műszaki szempontok és szabványok
A megfelelő automata biztosíték kiválasztása egy komplex feladat, amely alapos műszaki ismereteket és a vonatkozó szabványok ismeretét igényli. A rosszul megválasztott biztosíték nem csak hatástalan lehet, hanem akár súlyos veszélyhelyzetet is előidézhet.
Névleges áramerősség és megszakítóképesség
Két alapvető paraméter, amelyet figyelembe kell venni:
- Névleges áramerősség (In): Ez az az áramerősség, amelyet a biztosíték tartósan, kioldás nélkül képes átvezetni. Ezt az értéket amperben (A) adják meg (pl. 10A, 16A, 32A). A névleges áramerősséget úgy kell megválasztani, hogy az ne haladja meg a védendő vezeték terhelhetőségét, de elegendő legyen a csatlakoztatott fogyasztók normál működéséhez.
- Megszakítóképesség (Icn): Ez az a legnagyobb rövidzárlati áramerősség, amelyet a biztosíték még biztonságosan képes megszakítani anélkül, hogy károsodna. Ezt az értéket kiloamperben (kA) adják meg (pl. 6kA, 10kA). Fontos, hogy a biztosíték megszakítóképessége nagyobb legyen, mint a telepítés pontján fellépő maximális lehetséges rövidzárlati áram. Lakossági környezetben jellemzően 6kA-es megszakítóképesség elegendő, de ipari környezetben akár 10kA vagy magasabb érték is szükséges lehet.
A névleges áramerősség meghatározásakor figyelembe kell venni az áramkörben lévő összes fogyasztó együttes teljesítményét és az ezzel járó áramfelvételt. A vezeték keresztmetszetét is ehhez kell méretezni, hiszen a biztosíték elsődlegesen a vezetéket védi a túlterheléstől.
Környezeti tényezők és beépítési körülmények
A biztosítékok működését befolyásolhatják a környezeti tényezők is. A magasabb környezeti hőmérséklet csökkentheti a biztosíték névleges áramerősségét, mivel a bimetall szalag hamarabb felmelegszik és kiold. Ezért zsúfolt elosztótáblákban vagy forró környezetben szükség lehet a biztosíték „lefelé méretezésére”, azaz egy alacsonyabb névleges áramerősségű típus választására.
A telepítési mód is számít. A biztosítékok beépítésekor gondoskodni kell a megfelelő szellőzésről és a hőelvezetésről. A szakszerű bekötés, a megfelelő keresztmetszetű vezetékek és a stabil csatlakozások elengedhetetlenek a biztonságos működéshez.
A moduláris készülékek soros elrendezése is befolyásolja a hőleadást. Ezt is figyelembe kell venni a tervezés során, különösen, ha sok biztosítékot helyezünk el egy szűk térben.
Szabványok és előírások (MSZ, IEC)
Az elektromos rendszerek tervezését és kivitelezését szigorú szabványok és előírások szabályozzák, amelyek garantálják a biztonságot. Magyarországon az MSZ (Magyar Szabvány) előírásoknak kell megfelelni, amelyek nagyrészt harmonizálnak a nemzetközi IEC (International Electrotechnical Commission) szabványokkal.
A kismegszakítókra vonatkozó legfontosabb szabvány az IEC 60898-1 (lakossági és hasonló célokra), illetve az IEC 60947-2 (ipari és hasonló célokra). Ezek a szabványok határozzák meg a biztosítékok jellemzőit, vizsgálati módszereit és a jelöléseket.
Az FI relékre az IEC 61008-1 (RCBO nélküli) és az IEC 61009-1 (RCBO-val kombinált) szabványok vonatkoznak. Az AFDD-k a IEC 62606 szabvány szerint készülnek.
A szabványok betartása nem csupán jogi kötelezettség, hanem a biztonság és a megbízhatóság alapja. Egy szakképzett villanyszerelő vagy tervező ismeri ezeket az előírásokat, és gondoskodik arról, hogy a kiválasztott biztosítékok és az egész elektromos rendszer megfeleljen a legmagasabb biztonsági követelményeknek.
A biztosítékok kiválasztása tehát nem egy egyszerű bolti vásárlás. Szakértelmet igénylő feladat, amelynek célja az emberi élet és az anyagi értékek maximális védelme. Mindig bízzuk ezt a feladatot képzett szakemberre!
Az automata biztosítékok telepítése és karbantartása
Az automata biztosítékok hatékonysága nem csupán a megfelelő típus kiválasztásán múlik, hanem a szakszerű telepítésen és a rendszeres karbantartáson is. Egy rosszul telepített vagy elhanyagolt biztosíték nem nyújtja a várt védelmet, sőt, akár veszélyforrássá is válhat.
Szakember szerepe a biztonságos telepítésben
Az elektromos rendszerek telepítése, módosítása és javítása mindig szakképzett villanyszerelő feladata. Az árammal való munka rendkívül veszélyes, és a szakszerűtlen beavatkozás súlyos áramütéshez, tűzhöz vagy az elektromos rendszer károsodásához vezethet.
A villanyszerelő:
- Felméri az elektromos rendszer igényeit és a védendő áramkörök jellemzőit.
- Kiszámolja a szükséges névleges áramerősségeket és megszakítóképességeket.
- Kiválasztja a megfelelő kioldási karakterisztikájú biztosítékokat (B, C, D, stb.) és egyéb védelmi eszközöket (FI relé, AFDD).
- Gondoskodik a megfelelő vezetékkeresztmetszetekről és a stabil csatlakozásokról.
- Betartja az összes vonatkozó szabványt és helyi előírást.
- Professzionálisan telepíti a biztosítékokat az elosztótáblába, gondoskodva a megfelelő rögzítésről és a helyes bekötésről.
- Elvégzi a szükséges méréseket és teszteket a rendszer biztonságos működésének ellenőrzésére.
A „csináld magad” megközelítés az elektromos szerelés esetében rendkívül kockázatos és tiltott. Egy rosszul bekötött biztosíték nem fog megfelelően működni, amikor a legnagyobb szükség lenne rá.
Rendszeres ellenőrzés és tesztelés
Bár az automata biztosítékok megbízható eszközök, a rendszeres ellenőrzés és karbantartás elengedhetetlen a hosszú távú biztonság garantálásához.
Szemrevételezéses ellenőrzés: Időnként érdemes ellenőrizni az elosztótáblát. Keresse a sérülés, elszíneződés, égésnyomok vagy laza csatlakozások jeleit. Ha bármilyen rendellenességet észlel, azonnal hívjon szakembert.
FI relé tesztelése: Az FI relék rendelkeznek egy tesztgombbal (általában „T” vagy „Test” felirattal), amelyet havonta vagy negyedévente meg kell nyomni. Ez szimulál egy hibaáramot, és a relének le kell kapcsolnia. Ha nem kapcsol le, az azt jelenti, hogy az eszköz hibás, és cserére szorul. Ez egy alapvető életvédelmi funkció ellenőrzése, soha ne hanyagolja el!
Professzionális felülvizsgálat: Elektromos rendszereket időszakonként (pl. 5-10 évente, vagy tulajdonosváltáskor) felül kell vizsgáltatni egy regisztrált villamos biztonsági felülvizsgálóval. Ők speciális műszerekkel mérik a szigetelési ellenállást, a hurokellenállást és más fontos paramétereket, amelyek befolyásolják a biztosítékok működését és az egész rendszer biztonságát.
Hibaelhárítás és csere
Ha egy automata biztosíték lekapcsol, az nem véletlen. Valamilyen hiba történt az áramkörben. A hibaelhárítás lépései:
- Azonosítsa a problémát: Húzza ki az összes készüléket az érintett áramkörből.
- Várjon egy percet: Hagyja lehűlni a biztosítékot, ha túláram miatt oldott le.
- Kapcsolja vissza: Próbálja meg visszakapcsolni a biztosítékot.
- Fokozatosan csatlakoztassa vissza: Ha visszakapcsolódott, egyesével dugja vissza a készülékeket, amíg meg nem találja a hibásat, vagy amíg újra le nem kapcsol a biztosíték.
Ha a biztosíték azonnal lekapcsol visszakapcsolás után, még kihúzott készülékek mellett is, az valószínűleg egy komolyabb rövidzárlatra vagy földzárlatra utal, és azonnal szakembert kell hívni.
Ha egy biztosíték gyakran lekapcsol, az azt jelzi, hogy az adott áramkör túlterhelt, vagy valamilyen rejtett hiba van a rendszerben. Ilyenkor is érdemes szakembert hívni, hogy felülvizsgálja a rendszert és szükség esetén módosítsa a biztosíték méretezését vagy elhárítsa a hibát.
Az automata biztosítékok cseréje szintén szakember feladata. Soha ne próbálja meg saját kezűleg kicserélni, vagy ami még rosszabb, „megbuherálni” egy biztosítékot. Ez életveszélyes lehet, és érvénytelenítheti a garanciát, illetve a biztosítást.
A gondos telepítés és a rendszeres karbantartás biztosítja, hogy az automata biztosítékok hosszú éveken át megbízhatóan végezzék pótolhatatlan védelmi feladatukat.
Az automata biztosítékok fejlődése és a jövő technológiái
Az automata biztosítékok története a kezdetleges olvadóbiztosítékoktól napjaink intelligens eszközeiig hosszú utat járt be. A technológiai fejlődés nem áll meg, és az elektromos rendszerek egyre növekvő komplexitása újabb és újabb kihívásokat támaszt a védelmi eszközökkel szemben.
Intelligens biztosítékok és okosotthon rendszerek
A digitális forradalom és az okosotthon technológiák térnyerése az automata biztosítékokat is elérte. Megjelentek az úgynevezett intelligens biztosítékok, amelyek képesek kommunikálni más eszközökkel és rendszerekkel.
Ezek a biztosítékok nem csupán lekapcsolnak hiba esetén, hanem képesek:
- Diagnosztikai adatok gyűjtésére: Rögzítik a kioldások idejét, okát és az áramerősség alakulását, ami segíti a hibaelhárítást és a rendszer optimalizálását.
- Távfelügyeletre és távvezérlésre: Egy okostelefonos alkalmazáson keresztül értesítést küldenek a hiba esetén, és lehetővé teszik a biztosíték távoli visszakapcsolását (bizonyos esetekben, ha a hiba már elhárult).
- Energiafogyasztás monitorozására: Segítenek az energiafelhasználás nyomon követésében és optimalizálásában.
- Rendszerintegrációra: Kommunikálnak az okosotthon központi egységével, és integrálhatók más automatizálási funkciókba (pl. hiba esetén lekapcsolják a világítást vagy a fűtést).
Az intelligens biztosítékok növelik a kényelmet, a biztonságot és az energiahatékonyságot. Különösen hasznosak lehetnek távoli ingatlanok vagy ipari létesítmények felügyeletében.
Megújuló energiaforrások védelme
A megújuló energiaforrások (napenergia, szélenergia) terjedése új kihívásokat jelent az elektromos védelmi eszközök számára. A napelemek és szélturbinák által termelt áramot gyakran egyenáramú (DC) rendszerekben kezelik, mielőtt invertereken keresztül váltakozó árammá (AC) alakítanák.
Az egyenáramú rendszerekben fellépő rövidzárlatok és túláramok elleni védelem speciális DC kismegszakítókat igényel. Ezeknek a biztosítékoknak más a kialakításuk és működési elvük, mint a hagyományos AC biztosítékoknak, mivel az egyenáram megszakítása nehezebb az ívhúzás miatt.
A hibrid rendszerek (AC és DC oldalak) további komplexitást jelentenek, és összehangolt védelmi stratégiákat igényelnek. Az automata biztosítékok fejlesztése ebben a szektorban is folyamatos, hogy biztosítsák a megújuló energiarendszerek biztonságos és megbízható működését.
A digitális kor kihívásai
A modern elektromos rendszerekben egyre több az érzékeny elektronikai eszköz és a komplex vezérlés. Ez új kihívásokat támaszt a biztosítékokkal szemben:
- Mikroprocesszorok védelme: Az érzékeny elektronikai eszközök gyorsabb és pontosabb védelmet igényelnek. A Z típusú kismegszakítók és az AFDD-k egyre fontosabbá válnak.
- Harmonikus torzítás: A modern fogyasztók (pl. LED világítás, inverterek) harmonikus torzítást okozhatnak a hálózaton, ami befolyásolhatja a biztosítékok működését.
- Kiberbiztonság: Az intelligens biztosítékok és hálózatba kapcsolt rendszerek új kiberbiztonsági kockázatokat vetnek fel, amelyek megfelelő védelmet igényelnek.
A jövő automata biztosítékai valószínűleg még intelligensebbek, kommunikatívabbak és adaptívabbak lesznek. Képesek lesznek felismerni a komplexebb hibamintázatokat, előre jelezni a meghibásodásokat, és integráltabban működni az okoshálózatokkal.
Ez a fejlődés garantálja, hogy az automata biztosítékok továbbra is az elektromos rendszerek biztonságának alapkövei maradnak, alkalmazkodva a technológiai innovációkhoz és az új kihívásokhoz.
Gyakori tévhitek és félreértések az automata biztosítékokkal kapcsolatban
Az automata biztosítékok mindennapos eszközök, mégis számos tévhit és félreértés kering velük kapcsolatban. Ezek a tévhitek nem csupán a helytelen használathoz, hanem akár veszélyes helyzetekhez is vezethetnek. Fontos tisztázni a leggyakoribb félreértéseket.
„Csak fel kell billenteni és kész”
Ez az egyik leggyakoribb tévhit. Sokan úgy gondolják, hogy ha egy biztosíték lekapcsol, az csupán egy apró kellemetlenség, amit egy egyszerű felbillentéssel orvosolni lehet. Ez a hozzáállás rendkívül veszélyes.
Amikor egy automata biztosíték lekapcsol, az azt jelenti, hogy az áramkörben valamilyen hiba történt: túláram, rövidzárlat vagy (FI relé esetén) földzárlat. A biztosíték célja, hogy figyelmeztessen erre a hibára és megakadályozza a további károkat vagy a balesetet.
Ha a hiba okát nem szüntetjük meg, és egyszerűen visszakapcsoljuk a biztosítékot, azzal kockáztatjuk a vezetékek túlmelegedését, tűzvészt, vagy az elektromos berendezések tönkremenetelét. Ezért mindig meg kell keresni és el kell hárítani a hiba okát, mielőtt visszakapcsoljuk a biztosítékot.
Az automata biztosíték nem egy bosszantó kapcsoló, hanem egy életmentő jelzőberendezés. Ha lekapcsol, az üzenetet hordoz: valami nincs rendben!
„Minek nekem FI relé, ha van kismegszakító?”
Sokan összekeverik a kismegszakítók és az FI relék funkcióját, vagy úgy gondolják, hogy az egyik feleslegessé teszi a másikat. Ez egy alapvető és veszélyes tévedés.
A kismegszakító (MCB) a túláram és rövidzárlat ellen véd. Ez azt jelenti, hogy a berendezéseket és a vezetékeket óvja meg a károsodástól, és közvetetten a tűzveszélyt csökkenti.
Az FI relé (RCD) viszont elsősorban az életvédelmet szolgálja. A földzárlati áramot érzékeli, és áramütés esetén megszakítja az áramkört, mielőtt az áram súlyos károsodást okozna az emberi szervezetben.
A két eszköz funkciója kiegészíti egymást, nem helyettesíti. Egy rendszerben mindkettőre szükség van a teljes körű védelem érdekében. A kismegszakító nem véd az áramütés ellen, és az FI relé sem véd a túláram és rövidzárlat ellen. Ezért van szükség az RCBO-kra is, amelyek mindkét funkciót egyesítik.
„A régebbi rendszerek is jók voltak biztosíték nélkül”
Ez a tévhit abból fakad, hogy régebbi épületekben, ahol még nem voltak automata biztosítékok vagy FI relék, látszólag „semmi baj” nem történt. Ez azonban nem jelenti azt, hogy ezek a rendszerek biztonságosak voltak.
A régi, olvadóbiztosítós rendszerek is nyújtottak valamilyen védelmet, de kevésbé voltak megbízhatóak, és nem rendelkeztek az FI relék életvédelmi funkciójával. Ráadásul a modern háztartásokban sokkal több és nagyobb teljesítményű elektromos berendezés működik, ami jelentősen megnöveli az elektromos hálózat terhelését és a hibalehetőségeket.
A szabványok és előírások folyamatosan fejlődnek, éppen azért, mert a múltbéli tapasztalatok és balesetek rámutattak a hiányosságokra. A mai biztonsági előírások, mint például az FI relé kötelező alkalmazása a lakóépületekben, nem véletlenül születtek meg. Ezek az intézkedések a bizonyítottan hatékonyabb védelem és a balesetek számának csökkentése érdekében szükségesek.
Egy régi, nem felújított elektromos hálózat jelentős kockázatot jelenthet. A régi vezetékek szigetelése elöregedhet, berepedezhet, ami megnöveli a rövidzárlat és tűzveszély kockázatát. Az automata biztosítékok és FI relék utólagos beépítése jelentősen növeli az ilyen rendszerek biztonságát.
Ezen tévhitek eloszlatása kulcsfontosságú a biztonságtudatos gondolkodásmód kialakításához. Az elektromos biztonság nem játék, és a megfelelő védelmi eszközök használata, valamint azok helyes értelmezése elengedhetetlen a balesetek megelőzéséhez.
Az életvédelem és vagyonvédelem alapköve
Az automata biztosítékok, kiegészítve az áram-védőkapcsolókkal és egyéb moduláris eszközökkel, az elektromos rendszerek biztonságának alapkövei. Szerepük messze túlmutat az egyszerű áramkör-megszakításon; valójában az életvédelem és a vagyonvédelem kulcsfontosságú elemei.
Az életvédelem szempontjából az FI relék (RCD) jelentik a legfontosabb láncszemet. Az áramütés elleni védelem nem csupán jogszabályi előírás, hanem morális kötelezettség is. Gondoljunk csak arra, hogy egy 30mA-es FI relé milyen gyorsan képes megszakítani az áramkört egy földzárlat esetén, megelőzve ezzel a súlyos, akár halálos áramütést.
A kismegszakítók (MCB) és az AFDD-k pedig a vagyonvédelemben játszanak döntő szerepet. A túláram és rövidzárlat elleni védelem megóvja a drága háztartási gépeket, ipari berendezéseket és az egész elektromos hálózatot a károsodástól. Az ívzárlat-érzékelők (AFDD) pedig a tűzmegelőzés egy újabb, rendkívül hatékony szintjét képviselik, csökkentve az elektromos eredetű tüzek kockázatát.
Egy meghibásodás, legyen az egy egyszerű rövidzárlat vagy egy rejtett földzárlat, hatalmas anyagi károkat okozhat. Egy leégett lakás, egy tönkrement gyártósor vagy egy leállt kórházi berendezés nem csupán anyagi veszteséget jelent, hanem emberi tragédiákhoz és súlyos következményekhez is vezethet.
Ezért nem szabad spórolni az elektromos védelmi eszközökön és azok szakszerű telepítésén. A befektetés az automata biztosítékokba és a hozzájuk kapcsolódó rendszerekbe valójában egy befektetés a biztonságba, a nyugalomba és a jövőbe.
A modern elektromos rendszerek tervezésénél és kivitelezésénél mindig a legfrissebb szabványoknak és a legmagasabb biztonsági előírásoknak kell megfelelni. Ez garantálja, hogy az energia, amely mindennapjainkat áthatja, biztonságosan és megbízhatóan szolgálja céljait.
Összefüggés más védelmi rendszerekkel (túlfeszültség-védelem, villámvédelem)
Az elektromos biztonság nem egyetlen eszközön vagy rendszeren múlik, hanem különböző védelmi rétegek összehangolt működésén. Az automata biztosítékok és az áram-védőkapcsolók alapvető fontosságúak, de léteznek más, kiegészítő rendszerek is, amelyek tovább növelik az elektromos hálózatok ellenálló képességét és biztonságát.
Túlfeszültség-védelem (SPD)
A túlfeszültség-védelem (Surge Protective Device, SPD) a villamos hálózatban fellépő feszültségcsúcsok, úgynevezett túlfeszültség-impulzusok ellen nyújt védelmet. Ezek az impulzusok többféle okból keletkezhetnek:
- Közvetlen vagy közeli villámcsapás: A villám energiája a földön vagy a hálózaton keresztül bejuthat az épületbe.
- Kapcsolási túlfeszültségek: Nagy teljesítményű gépek, motorok be- és kikapcsolása okozhat feszültséglökéseket.
- Hálózati hibák: Például egy nullvezető szakadása.
A túlfeszültség-impulzusok károsíthatják az érzékeny elektronikai berendezéseket (számítógépek, televíziók, okosotthon eszközök), sőt, akár tűzveszélyt is jelenthetnek. Az SPD-k feladata, hogy ezeket a feszültségcsúcsokat levezessék a földbe, mielőtt azok elérnék a fogyasztókat.
Az SPD-ket általában az elosztótáblába telepítik, és gyakran több fokozatban alkalmazzák őket (pl. Type 1 a villámvédelem közelében, Type 2 az épület főelosztójában, Type 3 az érzékeny fogyasztók közelében). Fontos megjegyezni, hogy az SPD-k a túlfeszültség ellen védenek, nem a túláram vagy rövidzárlat ellen, ezért kiegészítik, de nem helyettesítik az automata biztosítékokat.
Villámvédelem (LPS)
A villámvédelem (Lightning Protection System, LPS) egy átfogó rendszer, amely az épületeket és azok lakóit védi a közvetlen villámcsapások pusztító hatásaitól. Ez a rendszer jellemzően külső villámhárítókból (elfogókból), levezetőkből és földelőrendszerből áll.
A villámvédelem célja, hogy a villámcsapás energiáját biztonságosan elvezesse a földbe, megakadályozva ezzel az épület szerkezetének károsodását, a tűzveszélyt és az emberi sérüléseket.
A belső villámvédelem, amely a túlfeszültség-levezetőket is magában foglalja, arra szolgál, hogy megakadályozza a villám által keltett túlfeszültségek bejutását az épület belső elektromos hálózatába. Ezért a villámvédelem és a túlfeszültség-védelem szorosan összefügg, és együttesen biztosítják az átfogó védelmet a villám okozta károk ellen.
Az automata biztosítékok, az FI relék, a túlfeszültség-levezetők és a villámvédelem együtt alkotják az elektromos biztonság komplex rendszerét. Mindegyik elemnek megvan a maga specifikus feladata, és a hatékony védelem érdekében ezeknek a rendszereknek összehangoltan kell működniük.
Egy jól megtervezett és kivitelezett elektromos hálózat, amely tartalmazza ezeket a védelmi rétegeket, garantálja a maximális biztonságot az emberek és az anyagi értékek számára egyaránt. Az elektromos rendszerek tervezése és felülvizsgálata mindig szakértelmet igénylő feladat, amelyet képzett villanamos szakemberekre kell bízni.
