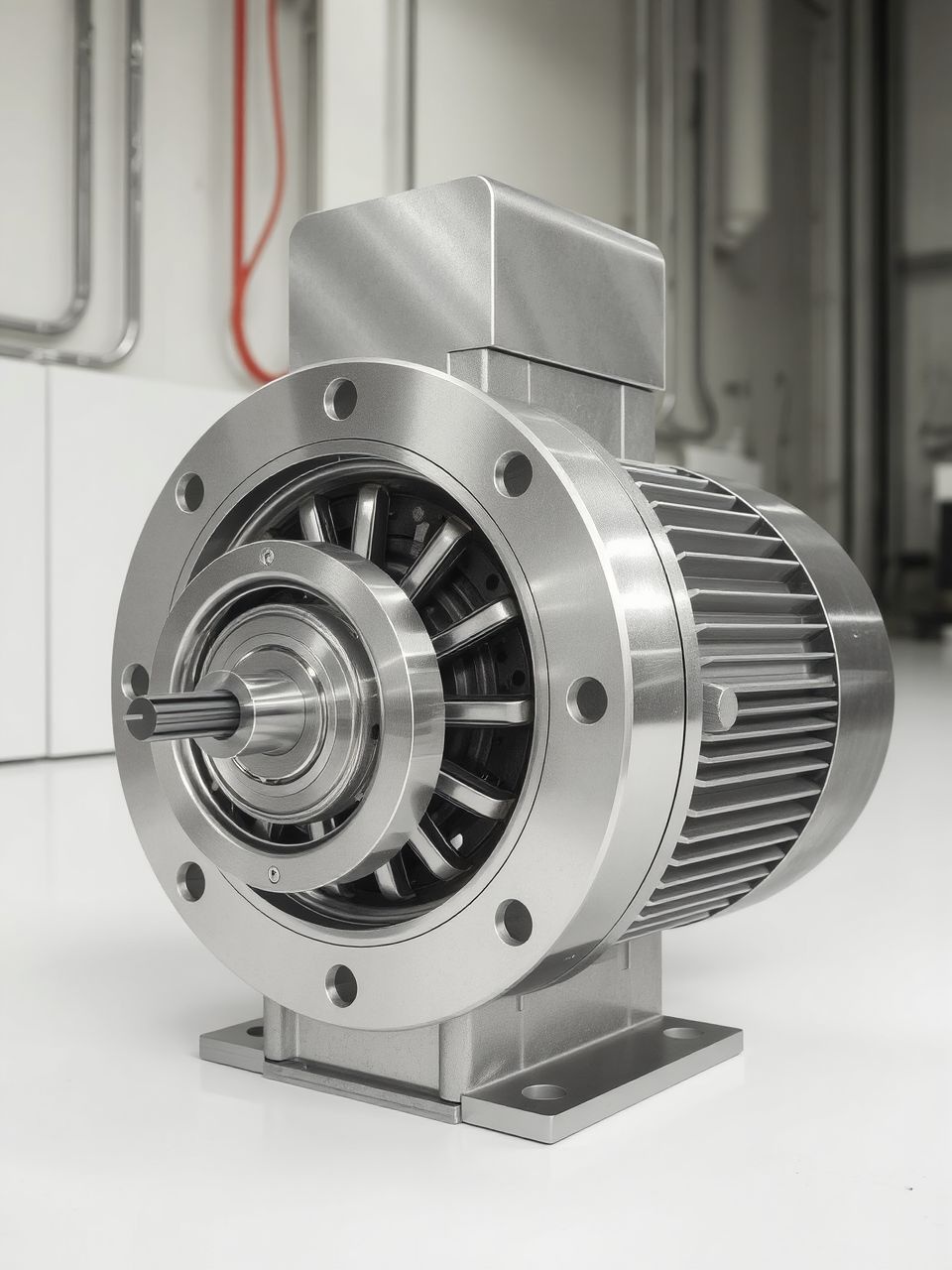

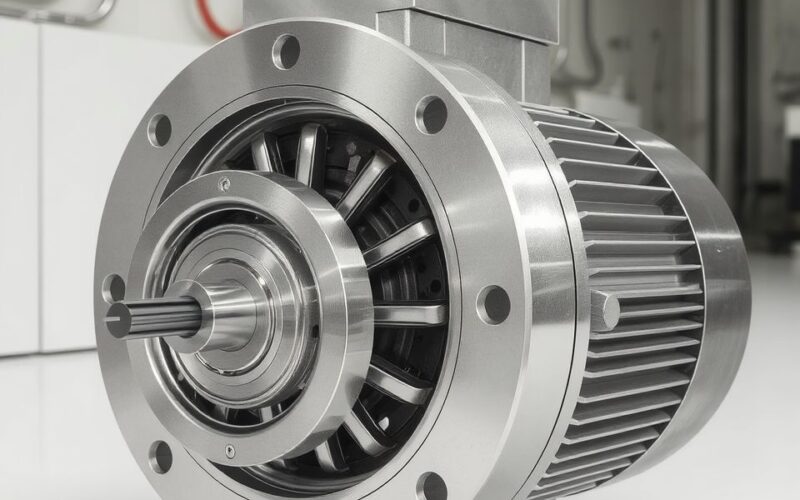

Az állandó mágneses motor működése – Működési elv, hatékonyság és ipari alkalmazások

Az elektromos motorok a modern ipar és mindennapi életünk elengedhetetlen részét képezik, a háztartási gépektől kezdve az elektromos járműveken át a nagyipari berendezésekig szinte mindenhol megtalálhatók. Különösen az elmúlt évtizedekben váltak egyre népszerűbbé az állandó mágneses motorok, amelyek kiemelkedő hatékonyságukkal, nagy teljesítménysűrűségükkel és precíz vezérlési képességeikkel forradalmasítják a hajtástechnikát. Ezek a motorok nem csupán energiahatékonyabb működést tesznek lehetővé, hanem hozzájárulnak a rendszerek miniaturizálásához és a karbantartási igények csökkentéséhez is. Működésük alapja a mágneses mezők kölcsönhatása, amely a villamos energiát mechanikai mozgássá alakítja át, méghozzá rendkívül optimalizált módon.

A hagyományos egyenáramú (DC) motorok vagy indukciós (AC) motorok rotorjában jellemzően áramot kell vezetni a mágneses mező létrehozásához, ami jelentős energiaveszteséggel jár. Ezzel szemben az állandó mágneses motorok rotorjában elhelyezett mágnesek önmagukban hozzák létre a szükséges mágneses mezőt, így nincs szükség külső gerjesztésre vagy rotoráramra. Ez a fundamentális különbség az, ami a kiemelkedő hatékonyságukat adja, hiszen elmaradnak a rotor tekercsveszteségei, amelyek az egyéb motortípusoknál jelentős energiaveszteséget okozhatnak. A technológia fejlődésével, különösen a ritkaföldfém mágnesek megjelenésével és az elektronikus vezérlési módszerek finomodásával, az állandó mágneses motorok képességei ugrásszerűen megnőttek, lehetővé téve alkalmazásukat olyan területeken is, ahol korábban elképzelhetetlennek tűnt.

Az állandó mágneses motorok története és fejlődése

Az elektromos motorok története az 1800-as évek elejére nyúlik vissza, amikor Michael Faraday és Joseph Henry felfedezték az elektromágneses indukció elvét. Az első működőképes elektromos motorokat az 1830-as években fejlesztették ki, de ezek még kezdetlegesek és alacsony hatásfokúak voltak. Az állandó mágneses motorok koncepciója már ekkor is jelen volt, hiszen az első motorok némelyike állandó mágneseket használt a mágneses mező létrehozására. Azonban a korabeli mágnesek gyengék voltak, és hamar demagnetizálódtak, így a gerjesztett, elektromágneses mezővel működő motorok váltak dominánssá.

A 20. században az anyagtechnológia fejlődése hozta meg az áttörést. Az 1930-as években megjelentek az Alnico mágnesek, amelyek erősebb és stabilabb mágneses mezőt biztosítottak, lehetővé téve az állandó mágneses motorok szélesebb körű alkalmazását. Ezek a motorok azonban még mindig korlátozott teljesítménnyel és vezérlési lehetőségekkel rendelkeztek. Az igazi forradalom az 1960-as években kezdődött, amikor kifejlesztették a ferrit mágneseket, amelyek olcsóbbak és stabilabbak voltak, mint az Alnico mágnesek. Ezek tették lehetővé a kefenélküli egyenáramú (BLDC) motorok elterjedését, különösen a háztartási gépek és az autóipar területén.

A legnagyobb ugrást azonban a ritkaföldfém mágnesek, mint például a neodímium-vas-bór (NdFeB) és a szamárium-kobalt (SmCo) mágnesek megjelenése jelentette az 1980-as években. Ezek az anyagok kivételesen erős mágneses mezőt képesek generálni kis térfogatban, ami drámaian megnövelte az állandó mágneses motorok teljesítménysűrűségét és hatékonyságát. Ezzel párhuzamosan az elektronikus vezérléstechnika, a mikroprocesszorok és a teljesítményelektronika fejlődése lehetővé tette a motorok precíz és dinamikus irányítását, megnyitva az utat a modern PMSM (Permanent Magnet Synchronous Motor) és BLDC motorok széleskörű alkalmazása előtt. Ma már a ritkaföldfém mágnesek a kulcsfontosságú elemei a legmodernebb és legnagyobb hatásfokú állandó mágneses motoroknak.

Az állandó mágneses motor működési elve

Az állandó mágneses motorok működése az elektromágnesesség alapvető törvényein nyugszik, különösen a Lorentz-erő elvén. Ez az elv kimondja, hogy egy áramvezetőre, amely mágneses térben helyezkedik el, erő hat. Az állandó mágneses motorokban a sztátor tekercseiben folyó áram hozza létre a forgó mágneses teret, amely kölcsönhatásba lép a rotoron elhelyezett állandó mágnesek által generált mágneses mezővel. Ez a kölcsönhatás hozza létre a nyomatékot, ami a rotor forgását eredményezi.

A sztátor és a rotor kölcsönhatása

A motor alapvető szerkezeti elemei a sztátor és a rotor. A sztátor a motor álló része, amelyben tekercsek találhatók. Ezek a tekercsek több fázisban vannak elrendezve (jellemzően három fázisban), és amikor elektromos áramot vezetnek rajtuk keresztül, forgó mágneses mezőt hoznak létre. A rotor a motor mozgó része, amelyen az állandó mágnesek vannak elhelyezve. Ezek a mágnesek saját, állandó mágneses mezővel rendelkeznek.

Amikor a sztátor tekercseiben áram folyik, a létrejövő mágneses mező vonzza és taszítja a rotoron lévő állandó mágneseket. Ez a folyamatos vonzás és taszítás hozza létre a forgatóerőt, vagyis a nyomatékot. A sztátor tekercseinek fázisait megfelelő sorrendben és időzítéssel kell kapcsolni, hogy a forgó mágneses mező szinkronban legyen a rotor pozíciójával, ezáltal folyamatos és egyenletes forgást biztosítva. Ez az úgynevezett kommutáció, amelyet az állandó mágneses motoroknál elektronikus úton valósítanak meg, ellentétben a hagyományos DC motorok mechanikus kommutációjával.

Az elektronikus kommutáció szerepe

Az elektronikus kommutáció az állandó mágneses motorok, különösen a BLDC és PMSM típusok lelke. Mivel ezek a motorok kefék és kommutátorok nélkül működnek, az áram irányát és fázisát elektronikus úton kell szabályozni. Ehhez a motorvezérlő egységnek pontosan tudnia kell a rotor pillanatnyi pozícióját. Ezt jellemzően Hall-szenzorok, enkóderek vagy más pozícióérzékelők segítségével mérik. A szenzorok jelei alapján a vezérlő meghatározza, hogy melyik sztátor tekercset milyen polaritással és mikor kell árammal ellátni, hogy a rotor folyamatosan a kívánt irányba forogjon.

A BLDC motorok esetében a kommutáció gyakran hatszögletű (trapezoidális) vezérléssel történik, ahol a sztátor tekercseit diszkrét lépésekben kapcsolják be és ki, jellemzően két fázist egyszerre gerjesztve, míg a harmadik kikapcsolva marad. Ez egy lépcsőzetes, de hatékony forgatást eredményez. A PMSM motoroknál a vezérlés sokkal kifinomultabb: szinuszos áramot vezetnek a tekercsekbe, és a mezőorientált vezérlés (FOC) algoritmusa segítségével folyamatosan optimalizálják a sztátor és rotor mágneses mezőinek egymáshoz viszonyított szögét, maximalizálva ezzel a nyomatékot és minimalizálva a torzítást, ami rendkívül sima és precíz működést eredményez.

Az állandó mágneses motorok típusai

Az állandó mágneses motorok családja több tagot számlál, amelyek mindegyike specifikus jellemzőkkel és alkalmazási területekkel rendelkezik. A két legelterjedtebb és legfontosabb típus a kefenélküli egyenáramú (BLDC) motor és az állandó mágneses szinkronmotor (PMSM).

Kefenélküli egyenáramú (BLDC) motorok

A BLDC motorok, ahogy a nevük is sugallja, nem használnak szénkeféket és kommutátort, mint a hagyományos egyenáramú motorok. Ehelyett elektronikus úton, egy motorvezérlő egység (ESC) segítségével történik az áramirányítás. A rotoron elhelyezett állandó mágnesek általában kívül vagy belül helyezkedhetnek el a sztátorhoz képest. A sztátor tekercseit jellemzően három fázisban, csillag vagy delta kapcsolásban kötik be.

A BLDC motorok működése a hatlépéses kommutáción alapul. A rotor pozícióját jellemzően Hall-szenzorok érzékelik, amelyek a mágneses mező változását detektálják. A vezérlő egység a szenzorok jelei alapján, egy előre meghatározott sorrend szerint kapcsolja be és ki a sztátor tekercseit, úgy, hogy mindig a megfelelő tekercs legyen gerjesztve a rotor mágneses pólusaihoz képest. Ez a lépcsőzetes gerjesztés trapezoidális back-EMF (ellen-elektromotoros erő) hullámformát eredményez, innen a gyakori elnevezés: trapezoidális vezérlésű motorok. Fő előnyeik közé tartozik a nagy hatásfok, a hosszú élettartam, az alacsony zajszint és a nagy teljesítménysűrűség.

Állandó mágneses szinkronmotorok (PMSM)

A PMSM motorok a legfejlettebb állandó mágneses motortípusok közé tartoznak, és kiváló teljesítményjellemzőik miatt egyre népszerűbbek. Működésük alapvetően hasonló a BLDC motorokéhoz, hiszen szintén elektronikus kommutációt alkalmaznak és állandó mágneseket használnak a rotoron. A fő különbség a sztátor tekercsek gerjesztésében és a vezérlési stratégiában rejlik.

A PMSM motorok sztátor tekercseit úgy tervezik, hogy szinuszos back-EMF-et generáljanak. A vezérlés pedig mezőorientált vezérlésen (FOC), vagy más néven vektorvezérlésen alapul. Ez a technika lehetővé teszi a sztátor áramának két ortogonális komponensre bontását: egy nyomatékot generáló komponensre és egy fluxusgeneráló komponensre. Az FOC algoritmus folyamatosan figyeli és szabályozza ezeket a komponenseket, biztosítva a maximális nyomatékot és a minimális energiaveszteséget. Ehhez precíz rotorpozíció-információra van szükség, amelyet gyakran inkrementális enkóderrel vagy rezolverrel mérnek. A PMSM motorok rendkívül sima járásúak, pontosan szabályozhatók, és nagyon magas hatásfokkal rendelkeznek, különösen széles fordulatszám- és terhelési tartományban.

BLDC és PMSM összehasonlítása

Bár mindkét motortípus állandó mágnesekkel és elektronikus kommutációval működik, vannak jelentős különbségek az alkalmazásukban és a teljesítményükben:

A választás a motor típusát illetően mindig az adott alkalmazás specifikus igényeitől függ. A BLDC motorok kiválóak, ahol az egyszerűség és az alacsony költség prioritás, míg a PMSM motorok akkor ideálisak, ha a precíziós vezérlés, a maximális hatásfok és a sima működés a legfontosabb.

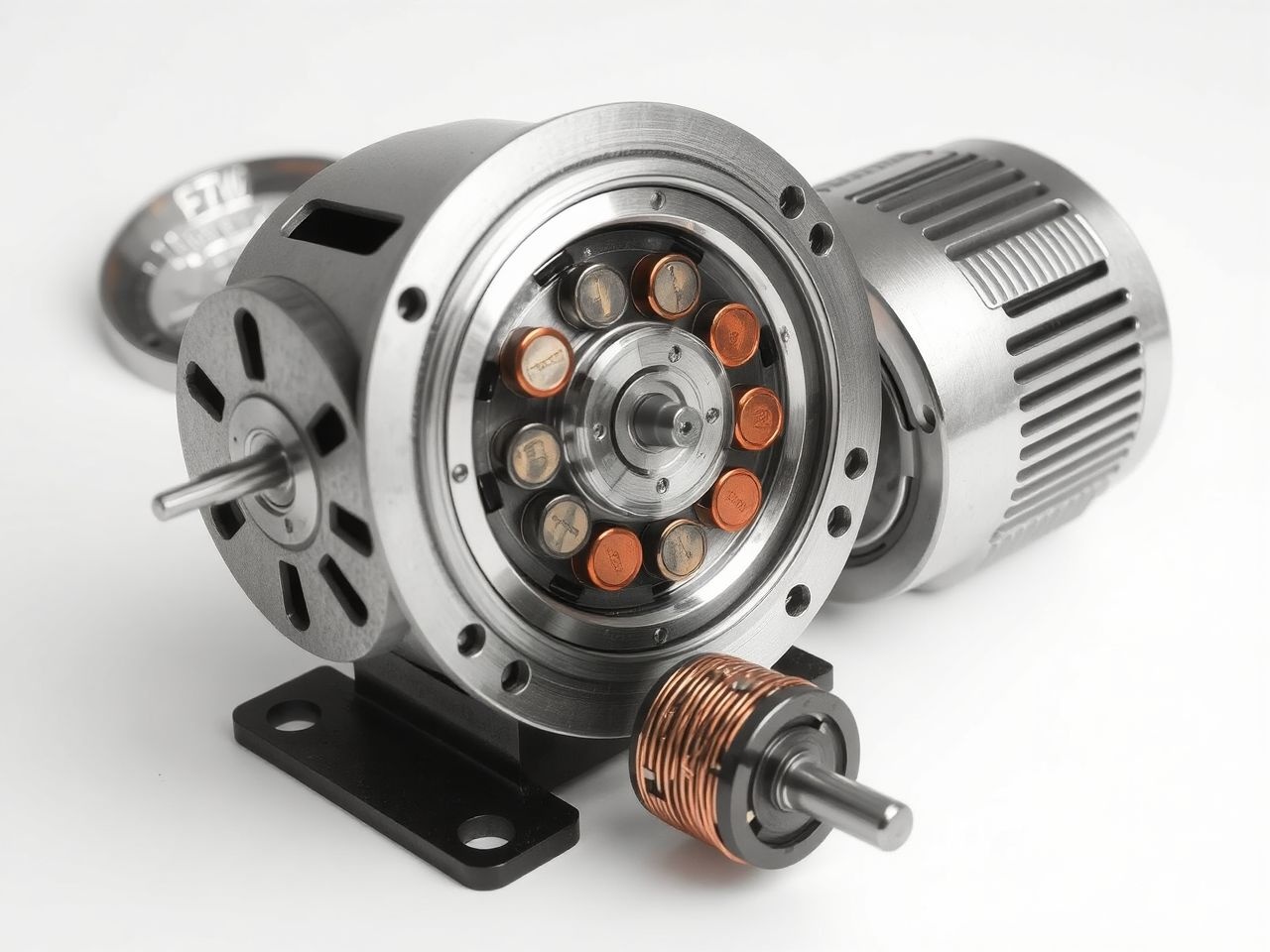

Az állandó mágneses motorok kulcsfontosságú alkatrészei

Egy állandó mágneses motor nem csupán a sztátorból és a rotorból áll, hanem számos más, kulcsfontosságú alkatrészből is, amelyek együttesen biztosítják a hatékony és megbízható működést. Ezek az alkatrészek a mechanikai és elektromos integritás mellett a vezérlés és a hűtés szempontjából is elengedhetetlenek.

Sztátor

A sztátor a motor álló része, amely egy laminált vasmagból és ebbe ágyazott tekercsekből áll. A laminált szerkezet célja az örvényáram-veszteségek minimalizálása. A tekercsek általában rézhuzalból készülnek, és gondosan szigetelve vannak. A tekercselés elrendezése (pl. koncentrált vagy elosztott tekercselés) jelentősen befolyásolja a motor teljesítményét, a back-EMF hullámformáját és a nyomatékjellemzőit. A sztátorban lévő tekercsek a vezérlőegység által szolgáltatott áram hatására forgó mágneses mezőt hoznak létre.

Rotor és állandó mágnesek

A rotor a motor forgó része, amelynek felületén vagy belsejében helyezkednek el az állandó mágnesek. A rotor kialakítása és a mágnesek elhelyezése alapvetően meghatározza a motor működési elvét és jellemzőit. Két fő rotorkialakítás létezik:

• Felületi mágneses rotor (Surface Mounted Permanent Magnet – SMPM): A mágnesek a rotor felületére vannak ragasztva. Ez a kialakítás nagy teljesítménysűrűséget biztosít, de a mágnesek mechanikai védelme kritikus.
• Belső mágneses rotor (Interior Permanent Magnet – IPM): A mágnesek a rotor vasmagjába vannak beágyazva. Ez a kialakítás jobb mechanikai védelmet és nagyobb reluktancia nyomatékot tesz lehetővé, ami növeli a hatásfokot és a nyomatékot, különösen magas fordulatszámon.

Az állandó mágnesek anyaga kulcsfontosságú a motor teljesítménye szempontjából. A leggyakrabban használt anyagok:

• Ferrit mágnesek: Olcsóak, de viszonylag gyenge mágneses mezőt generálnak. Jó hőállóságuk van.
• Alnico mágnesek: Erősebbek, mint a ferrit mágnesek, de drágábbak és alacsonyabb a koercitív erejük.
• Szamárium-kobalt (SmCo) mágnesek: Erős mágnesek, kiváló hőállósággal, de drágák.
• Neodímium-vas-bór (NdFeB) mágnesek: A legerősebb kereskedelmi forgalomban kapható mágnesek. Kiemelkedő teljesítménysűrűséget biztosítanak, de drágák és hőmérsékletre érzékenyek lehetnek (magas hőmérsékleten demagnetizálódhatnak).

Motorvezérlő egység (ESC/inverter)

A motorvezérlő egység az állandó mágneses motorok agya. Ez az elektronikus eszköz felelős a sztátor tekercseinek pontos időzítésű és fázisú áramellátásáért. Egy tipikus motorvezérlő a következő főbb komponensekből áll:

• Mikrovezérlő: Futtatja a vezérlő algoritmusokat (pl. FOC, hatszögletű kommutáció), feldolgozza a szenzorok adatait és generálja a PWM (impulzusszélesség-modulált) jeleket.
• Teljesítményelektronika (IGBT-k, MOSFET-ek): Ezek a félvezető eszközök kapcsolják az áramot a sztátor tekercseihez, és felelősek a nagyfeszültségű és nagyáramú áramkörök vezérléséért.
• Érzékelők (áram, feszültség, hőmérséklet): Ezek a szenzorok monitorozzák a motor állapotát és visszacsatolást adnak a mikrovezérlőnek.

Az inverter kifejezés gyakran a motorvezérlő azon részére utal, amely az egyenáramot (DC) váltakozó árammá (AC) alakítja, és a sztátor tekercseinek megfelelő fázisokban adja az áramot. A modern inverterek rendkívül komplexek és számos védelmi funkcióval rendelkeznek.

Pozíció- és fordulatszám-érzékelők

A pontos vezérléshez elengedhetetlen a rotor pozíciójának és fordulatszámának ismerete. Erre szolgálnak a különböző érzékelők:

• Hall-szenzorok: A BLDC motoroknál gyakran használják. Ezek a szenzorok a rotor mágneses mezőjének változását érzékelik, és digitális jeleket adnak a vezérlőnek a rotor szegmenseinek áthaladásakor.
• Enkóderek: Precízebb pozíció- és fordulatszám-információt szolgáltatnak. Lehetnek optikai vagy mágneses elven működők, és általában nagy felbontásúak, ami finomabb vezérlést tesz lehetővé.
• Rezolnerek: Robusztusabbak és ellenállóbbak a környezeti hatásokkal szemben, mint az optikai enkóderek. Analóg jeleket szolgáltatnak, amelyek a rotor szögpozíciójával arányosak.
• Szenzormentes vezérlés: Bizonyos alkalmazásoknál, különösen költségérzékeny környezetben, a vezérlő a motor back-EMF jeléből következtet a rotor pozíciójára, elkerülve ezzel a fizikai szenzorok szükségességét. Ez csökkenti a költségeket és a hibalehetőségeket, de a teljesítmény bizonyos körülmények között korlátozott lehet.

Hűtőrendszer

A motorok működése során hő keletkezik a tekercsek ellenállása, a vasmagban fellépő veszteségek és a mágnesek hőmérsékletfüggő tulajdonságai miatt. A túlmelegedés csökkentheti a motor hatásfokát, károsíthatja a szigetelést és demagnetizálhatja az állandó mágneseket. Ezért a hatékony hűtőrendszer elengedhetetlen. Ez lehet egyszerű léghűtés (ventilátorral vagy anélkül), vagy folyadékhűtés, különösen nagy teljesítményű motoroknál, mint például az elektromos járművek hajtásláncaiban.

Az állandó mágneses motorok előnyei és hátrányai

Az állandó mágneses motorok széles körű elterjedése nem véletlen; számos előnnyel rendelkeznek a hagyományos motortípusokkal szemben. Azonban, mint minden technológiának, nekik is vannak bizonyos hátrányaik, amelyeket figyelembe kell venni az alkalmazások tervezésekor.

Előnyök

1. Magas hatásfok: Az egyik legkiemelkedőbb előnyük. Mivel a rotoron lévő állandó mágnesek önmagukban hozzák létre a mágneses mezőt, nincs szükség gerjesztőáramra a rotorban. Ezáltal elmaradnak a rotortekercsben fellépő I²R (Joule) veszteségek, amelyek jelentős energiaveszteséget okoznak az indukciós és gerjesztett DC motorokban. Ez az energiatakarékosság különösen fontos a folyamatos üzemű alkalmazásokban és az akkumulátoros rendszerekben.
2. Nagy teljesítménysűrűség és kompakt méret: A ritkaföldfém mágnesek rendkívül erős mágneses mezőt generálnak kis térfogatban, ami lehetővé teszi kisebb és könnyebb motorok építését azonos teljesítmény mellett. Ez ideális választássá teszi őket helyszűke esetén, például elektromos járművekben, robotikában vagy hordozható eszközökben.
3. Kiváló dinamikus válasz: Az állandó mágneses motorok gyorsan reagálnak a vezérlési parancsokra, ami precíz fordulatszám- és nyomatékszabályozást tesz lehetővé. Ez a tulajdonság létfontosságú az olyan alkalmazásokban, ahol gyors gyorsításra, lassításra vagy pontos pozícionálásra van szükség.
4. Alacsony karbantartási igény: A kefék és kommutátorok hiánya (BLDC és PMSM motorok esetén) megszünteti a kopó alkatrészeket, ami jelentősen csökkenti a karbantartási igényt és növeli a motor élettartamát. Nincs szikrázás, így robbanásveszélyes környezetben is alkalmazhatók.
5. Alacsony zajszint és vibráció: A pontos elektronikus vezérlés és a sima nyomatékkifejtés miatt ezek a motorok általában csendesebben és kevesebb vibrációval működnek, mint más motortípusok.
6. Széles fordulatszám-tartomány: Képesek hatékonyan működni mind alacsony, mind magas fordulatszámon, miközben fenntartják a magas nyomatékot.

Hátrányok

1. Magasabb kezdeti költség: A ritkaföldfém mágnesek (neodímium, szamárium-kobalt) előállítása drága, és az áruk ingadozhat a világpiaci kereslet és kínálat függvényében. Ez megemeli az állandó mágneses motorok gyártási költségét a hagyományos motorokhoz képest.
2. Demagnetizálódás kockázata: Az állandó mágnesek érzékenyek a magas hőmérsékletre és az erős, külső mágneses mezőkre. Túlmelegedés vagy extrém üzemi körülmények között elveszíthetik mágnesességük egy részét vagy egészét (demagnetizálódás), ami a motor teljesítményének csökkenéséhez vezet.
3. Komplex vezérlés: Míg a BLDC motorok vezérlése viszonylag egyszerű, a PMSM motorok mezőorientált vezérlése (FOC) komplex algoritmusokat és nagy számítási teljesítményű mikrovezérlőket igényel. Ez növeli a vezérlőrendszer költségét és bonyolultságát.
4. Ritkaföldfémekhez való hozzáférés: A ritkaföldfém mágnesek iránti növekvő kereslet felveti az ellátási lánc sebezhetőségét és a geopolitikai kockázatokat, mivel a bányászat és feldolgozás koncentráltan történik bizonyos régiókban.
5. Cogging nyomaték (jelenség): A mágnesek és a sztátor vasmagja közötti mágneses vonzás még kikapcsolt állapotban is nyomatékot generálhat, ami “fogazott” érzést adhat a rotornak. Bár ez a hatás minimalizálható megfelelő tervezéssel (pl. ferde hornyok, speciális mágneselrendezés), bizonyos precíziós alkalmazásokban mégis problémát jelenthet.

Az állandó mágneses motorok a modern technológia vívmányai, amelyek kompromisszumot kínálnak a költség, a teljesítmény és a fenntarthatóság között.

Hatékonyság és energiatakarékosság

Az állandó mágneses motorok kiemelkedő hatékonysága az egyik legfőbb oka népszerűségüknek és széles körű elterjedésüknek. A hatásfok azt mutatja meg, hogy a motorba betáplált elektromos energia mekkora hányada alakul át hasznos mechanikai munkává, és mekkora része vész el hő formájában. Az állandó mágneses motorok tervezésüknél fogva minimalizálják az energiaveszteségeket, ami jelentős megtakarítást eredményez az üzemeltetési költségekben és csökkenti a környezeti terhelést.

A hatékonyságot befolyásoló tényezők

Számos tényező járul hozzá az állandó mágneses motorok magas hatásfokához:

1. Rotor veszteségek hiánya: Ez a legfontosabb tényező. Mivel a rotorban lévő mágnesek nem igényelnek gerjesztőáramot, nincsenek az indukciós motorokra jellemző rotor tekercsveszteségek (I²R veszteségek). Ez önmagában is jelentős hatásfok-növekedést eredményez.
2. Csökkentett sztátor veszteségek: A modern állandó mágneses motorok optimalizált tekercseléssel és vasmag-kialakítással rendelkeznek, ami minimalizálja a sztátor tekercsveszteségeit és a vasmagban fellépő örvényáram- és hiszterézis-veszteségeket.
3. Precíziós vezérlés: A mezőorientált vezérlés (FOC) és más fejlett vezérlési algoritmusok lehetővé teszik a motor működésének folyamatos optimalizálását. A vezérlő a motor aktuális terheléséhez és fordulatszámához igazítja az áramot és a fázisszöget, biztosítva a maximális nyomatékot minimális áramfelvétel mellett. Ez minimalizálja a szükségtelen áramveszteségeket és maximalizálja a mechanikai teljesítményt.
4. Mágneses anyagok minősége: A ritkaföldfém mágnesek (NdFeB, SmCo) rendkívül erős és stabil mágneses mezőt biztosítanak, ami lehetővé teszi a nagy nyomaték és teljesítmény elérését kisebb áramfelvétel mellett. A mágnesek minősége közvetlenül befolyásolja a motor hatásfokát.
5. Hűtés: A hatékony hűtés kulcsfontosságú a motor optimális hőmérsékleten tartásához. A túlmelegedés növeli a tekercsek ellenállását, ami nagyobb veszteségeket és csökkent hatásfokot eredményez. A jó hűtés segít fenntartani a mágnesek stabilitását is.

Energiatakarékossági potenciál

Az állandó mágneses motorok által kínált energiatakarékossági potenciál hatalmas, különösen az ipari és háztartási alkalmazásokban, ahol a motorok a teljes energiafogyasztás jelentős részéért felelősek. Az energiafelhasználás optimalizálásával nem csak a gazdasági terhek csökkenthetők, hanem a környezeti lábnyom is mérsékelhető.

Például, egy hagyományos indukciós motor helyett egy PMSM motor beépítése egy ipari szivattyúba vagy ventilátorba akár 10-20%-os energiafogyasztás-csökkenést is eredményezhet. Globális szinten ez milliárd dolláros megtakarítást és hatalmas mennyiségű szén-dioxid-kibocsátás elkerülését jelentené. Az elektromos járművekben az állandó mágneses motorok hozzájárulnak a nagyobb hatótávolsághoz és a gyorsabb töltési időkhöz, mivel kevesebb energiát pazarolnak el hő formájában.

Az IE (International Efficiency) osztályozás rendszerében az állandó mágneses motorok gyakran elérik a legmagasabb IE4 (Super Premium Efficiency) és IE5 (Ultra Premium Efficiency) besorolásokat, ami jelzi kivételes energiatakarékossági képességeiket. Ez a szabványosítás segíti a felhasználókat abban, hogy könnyen azonosítsák a legenergiahatékonyabb motorokat a piacon.

Vezérlési stratégiák és technológiák

Az állandó mágneses motorok teljesítményének és hatékonyságának maximalizálásához elengedhetetlen a kifinomult vezérlési stratégia. A vezérlőrendszer feladata, hogy a motor fordulatszámát és nyomatékát precízen szabályozza, miközben minimalizálja az energiafogyasztást és a veszteségeket. A leggyakoribb vezérlési módszerek a BLDC és PMSM motoroknál különböznek, de mindkettő az elektronikus kommutációra épül.

BLDC motorok vezérlése: Hatszögletű kommutáció

A BLDC motorok vezérlése jellemzően a hatszögletű (trapezoidális) kommutációra épül. Ennek lényege, hogy a háromfázisú sztátor tekercseket diszkrét, 60 elektromos fokonkénti lépésekben kapcsolják. Egy adott pillanatban általában két fázis van gerjesztve, míg a harmadik kikapcsolva marad. A rotor pozícióját jellemzően Hall-szenzorok érzékelik, amelyek a mágneses mező változását detektálják, amikor a rotor mágneses pólusai elhaladnak mellettük. A szenzorok jelei alapján a motorvezérlő (ESC) egy előre meghatározott kapcsolási táblázat szerint aktiválja a megfelelő teljesítményfélvezetőket (MOSFET-ek vagy IGBT-k), amelyek áramot vezetnek a sztátor tekercseibe.

Ez a módszer viszonylag egyszerűen implementálható és költséghatékony, ami a BLDC motorokat népszerűvé teszi számos alkalmazásban. Hátránya azonban, hogy a lépcsőzetes kommutáció miatt a nyomaték nem teljesen egyenletes, ami bizonyos mértékű nyomatékingadozáshoz és zajhoz vezethet, különösen alacsony fordulatszámon. Ennek ellenére a legtöbb alkalmazásban, mint például ventilátorok, szivattyúk vagy drónok, ez a vezérlési módszer elegendő és hatékony.

PMSM motorok vezérlése: Mezőorientált vezérlés (FOC)

A PMSM motorok vezérlése sokkal kifinomultabb, és a mezőorientált vezérlés (Field-Oriented Control, FOC), más néven vektorvezérlés az ipari szabvány. Az FOC lényege, hogy a sztátor áramát nem közvetlenül, hanem két ortogonális (egymásra merőleges) komponensre bontva szabályozza:

• d-tengelyű komponens (fluxus komponens): Ez a komponens a rotor mágneses fluxusával egy irányba esik, és elsősorban a gerjesztésért felel. Ideális esetben ezt nullára szabályozzák (vagy enyhén negatívra a fluxusgyengítéshez magas fordulatszámon), mivel a fluxust az állandó mágnesek biztosítják.
• q-tengelyű komponens (nyomaték komponens): Ez a komponens merőleges a d-tengelyre, és közvetlenül a motor nyomatékát befolyásolja. Az FOC célja, hogy ezt a komponenst maximalizálja a kívánt nyomaték eléréséhez.

Az FOC a következő lépésekből áll:

1. Rotorpozíció érzékelése: Precíz pozícióérzékelőkre van szükség, mint például enkóderek vagy rezolverek, amelyek valós idejű információt szolgáltatnak a rotor szögpozíciójáról.
2. Fázisáramok mérése: A sztátor tekercseiben folyó áramokat folyamatosan mérik.
3. Park és Clark transzformációk: Ezek a matematikai transzformációk az AC fázisáramokat egy DC koordináta-rendszerbe (d-q tengelyek) alakítják át, amely a rotorral együtt forog. Ezáltal az AC motor vezérlése hasonlóvá válik egy DC motor vezérléséhez, ami egyszerűsíti a szabályozást.
4. PI (Proporcionális-Integráló) szabályzók: Két PI szabályzót használnak a d- és q-tengelyű áramkomponensek szabályozására, hogy azok elérjék a kívánt referenciaértékeket.
5. Inverz Park és Clark transzformációk: A szabályzók kimenetét visszalakítják háromfázisú AC feszültségekké.
6. PWM generálás: Ezekből a feszültségekből a vezérlő PWM jeleket generál, amelyek a teljesítményfélvezetőket (inverter) vezérlik, hogy a megfelelő áramot juttassák a sztátor tekercseibe.

Az FOC rendkívül sima, precíz és dinamikus vezérlést tesz lehetővé, minimalizálja a nyomatékingadozást és maximalizálja a hatásfokot széles fordulatszám- és terhelési tartományban. Ezért a PMSM motorok FOC vezérléssel ideálisak olyan alkalmazásokban, mint az elektromos járművek, robotika, CNC gépek és nagy teljesítményű ipari hajtások.

Szenzormentes vezérlés

Bizonyos esetekben, különösen költségérzékeny alkalmazásokban vagy olyan környezetben, ahol a szenzorok mechanikai meghibásodása problémát jelenthet, alkalmazzák a szenzormentes vezérlést. Ez a technológia nem használ fizikai pozícióérzékelőket (Hall-szenzorok, enkóderek). Ehelyett a vezérlő a motor elektromos jellemzőiből (pl. a back-EMF, áramok, feszültségek) következtet a rotor pozíciójára és fordulatszámára.

A szenzormentes vezérlés előnyei közé tartozik az alacsonyabb költség, a nagyobb megbízhatóság (nincs szenzorhiba) és a kompaktabb kialakítás. Hátránya azonban, hogy alacsony fordulatszámon vagy álló helyzetben (indításkor) nehezebb pontosan meghatározni a rotor pozícióját, ami korlátozhatja a teljesítményt és a dinamikát. A modern algoritmusok azonban folyamatosan fejlődnek, és a szenzormentes vezérlés egyre inkább képessé válik a szélesebb körű alkalmazásra.

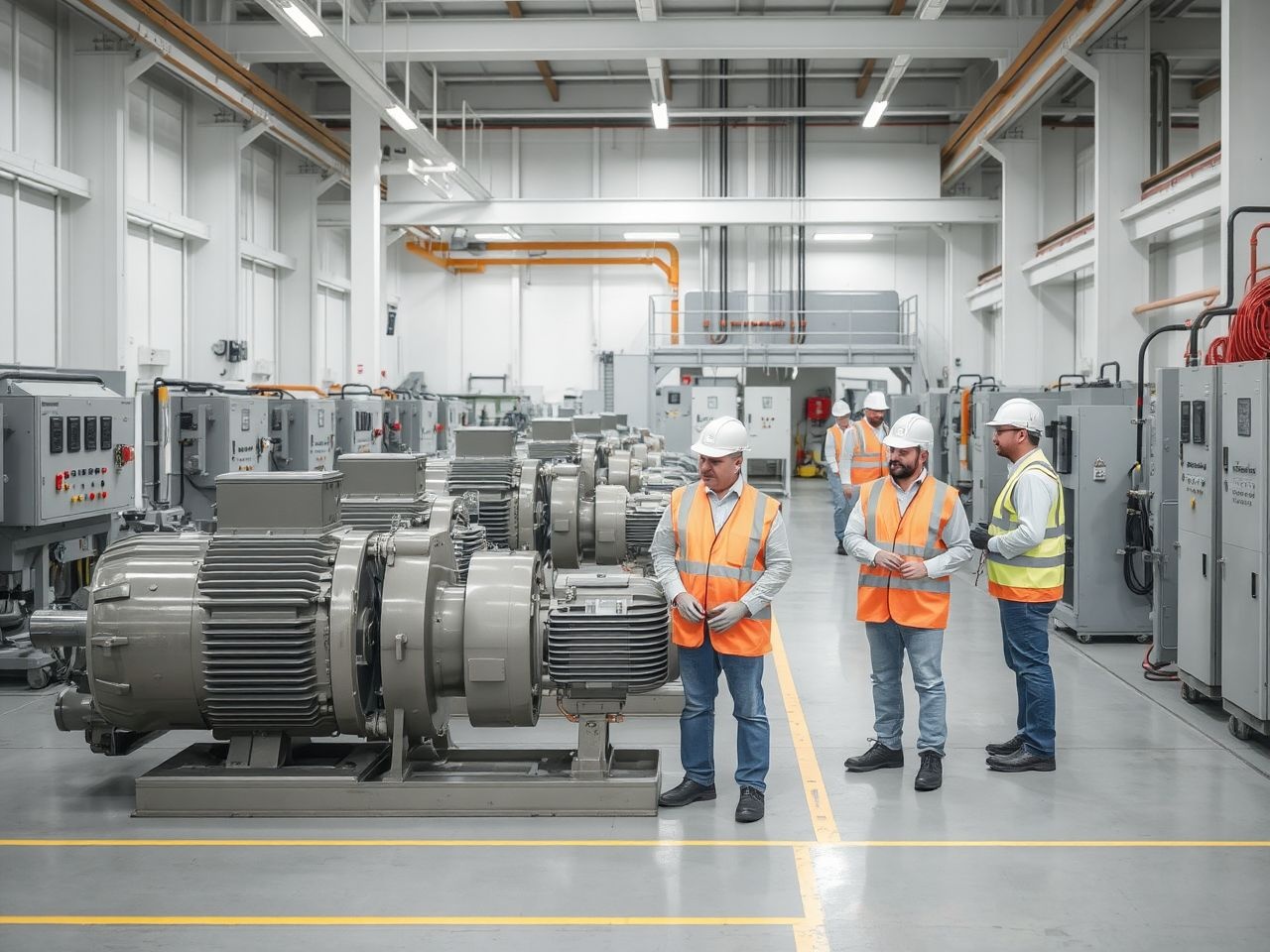

Ipari alkalmazások

Az állandó mágneses motorok kiemelkedő hatékonyságuk, teljesítménysűrűségük és precíz vezérlési képességeik révén a modern ipar számos területén forradalmasították a hajtástechnikát. Az alábbiakban bemutatjuk a legfontosabb ipari alkalmazási területeket.

Elektromos járművek (EV) és hibrid járművek (HEV)

Az elektromos járművek a legdinamikusabban fejlődő terület, ahol az állandó mágneses motorok kulcsszerepet játszanak. A PMSM motorok kiváló hatásfokuk, nagy nyomatékuk és kompakt méretük miatt ideálisak az elektromos és hibrid autók hajtásláncába. Képesek nagy teljesítményt leadni kis térfogatban, ami hozzájárul a járművek megnövelt hatótávolságához és jobb menetteljesítményéhez. A regeneratív fékezés során energiát is képesek visszatáplálni az akkumulátorba, tovább növelve a hatékonyságot. Nemcsak a fő hajtásban, hanem a kiegészítő rendszerekben is alkalmazzák őket, mint például az elektromos szervokormány, az elektromos vízpumpák vagy a légkondicionáló kompresszorok.

Robotika és automatizálás

A robotika és az ipari automatizálás területén a precíziós mozgásvezérlés létfontosságú. Az állandó mágneses motorok, különösen a PMSM szervomotorok, kiválóan alkalmasak erre a célra. Nagy nyomatékuk, gyors dinamikus válaszuk és pontos pozícióvezérlési képességük révén ideálisak robotkarok, CNC gépek, szállítószalagok és egyéb automatizált rendszerek meghajtására. A kompakt méret lehetővé teszi a robotok karjainak és ízületeinek miniatürizálását, növelve a rugalmasságot és a munkaterületet.

Fűtés, szellőzés és légkondicionálás (HVAC)

A HVAC rendszerek, mint például a ventilátorok, szivattyúk és kompresszorok, jelentős energiafogyasztók. Az állandó mágneses motorok, különösen a BLDC motorok, egyre inkább felváltják a hagyományos indukciós motorokat ezekben az alkalmazásokban. A magas hatásfokuk és a változó fordulatszámú vezérlési képességük lehetővé teszi az energiafogyasztás jelentős csökkentését, különösen részterhelésen. Ez nemcsak az üzemeltetési költségeket csökkenti, hanem a rendszerek csendesebb működését is biztosítja.

Háztartási gépek

A modern háztartási gépek, mint például a mosógépek, hűtőszekrények, mosogatógépek és porszívók, egyre inkább állandó mágneses motorokat használnak. Az energiahatékonyság (A+++ besorolás), az alacsony zajszint, a hosszú élettartam és a kompakt kialakítás mind olyan tényező, amely miatt ezek a motorok ideálisak a fogyasztói termékek számára. A mosógépekben például a közvetlen hajtású BLDC motorok kiküszöbölik az ékszíjat, csökkentve a zajt és a meghibásodás esélyét.

Orvosi eszközök

Az orvosi eszközök, mint például sebészeti robotok, diagnosztikai berendezések (MRI), infúziós pumpák és fogászati fúrók, rendkívül precíz, megbízható és csendes motorokat igényelnek. Az állandó mágneses motorok, különösen a miniatűr változatok, kiválóan megfelelnek ezeknek a követelményeknek, biztosítva a pontos mozgást és a steril környezetben való működést.

Megújuló energiaforrások

A szélturbinákban az állandó mágneses generátorok (amelyek lényegében állandó mágneses motorok fordított üzemmódban) egyre népszerűbbek. A közvetlen hajtású (direct drive) rendszerek kiküszöbölik a sebességváltó szükségességét, csökkentve a karbantartási igényt és növelve a megbízhatóságot. A generátorok nagy hatásfokkal alakítják át a szél energiáját elektromos árammá, még alacsony szélsebességnél is.

Ipari szivattyúk és kompresszorok

Az ipari szivattyúk és kompresszorok folyamatos üzemben működnek, ezért az energiahatékonyság kulcsfontosságú. Az állandó mágneses motorok változó fordulatszámú vezérléssel (VSD – Variable Speed Drive) kombinálva jelentős energiamegtakarítást eredményezhetnek, mivel a motor teljesítménye pontosan a pillanatnyi igényekhez igazítható. Ezáltal elkerülhető a felesleges energiafelhasználás és csökken a rendszer kopása.

Elektromos kerékpárok és robogók

A könnyűsúlyú elektromos kerékpárok és robogók meghajtásában is előszeretettel alkalmazzák a BLDC motorokat. Ezek a motorok kis méretűek, könnyűek, és elegendő nyomatékot biztosítanak a hatékony haladáshoz. A hosszú élettartam és az alacsony karbantartási igény szintén fontos szempont ezeknél a közlekedési eszközöknél.

Összességében az állandó mágneses motorok sokoldalúsága és kiváló teljesítményjellemzői teszik őket a modern ipar és technológia egyik legfontosabb hajtóerejévé, hozzájárulva a fenntartható és energiahatékony jövő építéséhez.

Kihívások és jövőbeli trendek

Bár az állandó mágneses motorok számos előnnyel rendelkeznek, fejlődésük során több kihívással is szembe kell nézniük, amelyek formálják a jövőbeli trendeket és innovációkat. Ezek a kihívások főként az anyagbeszerzésre, a költségekre és a technológiai korlátokra összpontosítanak.

Ritkaföldfémekhez való hozzáférés és költségek

Az egyik legnagyobb kihívás a ritkaföldfém mágnesek, különösen a neodímium árának ingadozása és az ellátási lánc koncentrációja. A ritkaföldfémek bányászata és feldolgozása környezeti szempontból is problematikus lehet. Ennek következtében a kutatás és fejlesztés az alábbi irányokba mutat:

• Mágnesmentes motorok: A gyártók és kutatók alternatív motortípusokat vizsgálnak, mint például a kapcsolt reluktancia motorok (SRM) vagy a szinkron reluktancia motorok (SynRM), amelyek nem igényelnek állandó mágneseket. Bár ezek hatásfoka általában alacsonyabb lehet, és vezérlésük komplexebb, kiküszöbölik a mágnesekkel kapcsolatos problémákat.
• Csökkentett ritkaföldfém-tartalmú mágnesek: Keresik azokat az ötvözeteket és gyártási eljárásokat, amelyekkel kevesebb ritkaföldfém felhasználásával is erős és stabil mágnesek hozhatók létre.
• Ritkaföldfém-mentes állandó mágnesek: Új mágnesanyagok fejlesztése, amelyek nem tartalmaznak ritkaföldfémeket, de hasonló mágneses tulajdonságokkal rendelkeznek. Ezek a kutatások még korai fázisban vannak.
• Újrahasznosítás: A ritkaföldfémek újrahasznosításának hatékonyabbá tétele a motorokból és más elektronikai eszközökből.

Magasabb teljesítménysűrűség és miniaturizálás

Az ipar folyamatosan igényli a kisebb, könnyebb és erősebb motorokat. A jövőbeli fejlesztések célja a teljesítménysűrűség további növelése. Ez magában foglalja a következőket:

• Fejlettebb mágnesanyagok: Erősebb és magasabb hőmérsékleten is stabilabb mágnesek fejlesztése.
• Optimalizált motortervezés: Új sztátor- és rotorgeometriák, valamint tekercselési mintázatok, amelyek maximalizálják a nyomatékot és minimalizálják a veszteségeket.
• Integrált rendszerek: A motor és a vezérlőelektronika egy egységbe történő integrálása, ami csökkenti a méretet és a kábelezés szükségességét.

Fejlettebb vezérlési algoritmusok

A vezérléstechnika folyamatosan fejlődik. A jövőben várhatóan még kifinomultabb algoritmusok jelennek meg, amelyek tovább növelik a motorok hatékonyságát és precizitását:

• Mesterséges intelligencia (AI) és gépi tanulás (ML): Az AI alapú vezérlők képesek lesznek valós időben optimalizálni a motor működését, alkalmazkodni a változó terhelési körülményekhez és előre jelezni a meghibásodásokat.
• Továbbfejlesztett szenzormentes vezérlés: Az algoritmusok finomodásával a szenzormentes motorok teljesítménye megközelítheti a szenzoros motorokét, különösen alacsony fordulatszámon és indításkor.
• Prediktív karbantartás: A motorok állapotának folyamatos monitorozása és adatelemzés segítségével előre jelezhetővé válnak a potenciális hibák, lehetővé téve a megelőző karbantartást.

Hőkezelés és hűtés

A nagyobb teljesítménysűrűség több hőt termel, ami hatékonyabb hűtési megoldásokat tesz szükségessé. A jövőbeli fejlesztések a következőkre fókuszálnak:

• Innovatív hűtési technológiák: Mikrocsatornás hűtés, fázisátmeneti hűtőfolyadékok és más fejlett hőelvezetési módszerek bevezetése.
• Anyagtudomány: Jobb hővezető képességű anyagok alkalmazása a motor alkatrészeiben.

Fenntarthatóság és környezetvédelem

Az állandó mágneses motorok által kínált energiahatékonyság alapvetően hozzájárul a fenntarthatósághoz. Azonban a ritkaföldfémek bányászatának környezeti hatásai és a motorok élettartamának végén történő újrahasznosítása is fontos szempont. A jövőben a körforgásos gazdaság elvei még inkább előtérbe kerülnek, ösztönözve a motorok újrahasznosíthatóságának és az alapanyagok visszanyerésének fejlesztését.

Az állandó mágneses motorok technológiája tehát folyamatosan fejlődik, válaszolva a piaci igényekre és a környezeti kihívásokra. Ezek a motorok továbbra is kulcsszerepet fognak játszani az energiahatékony és fenntartható jövő építésében, egyre szélesebb körben elterjedve az iparban és a mindennapi életben.
