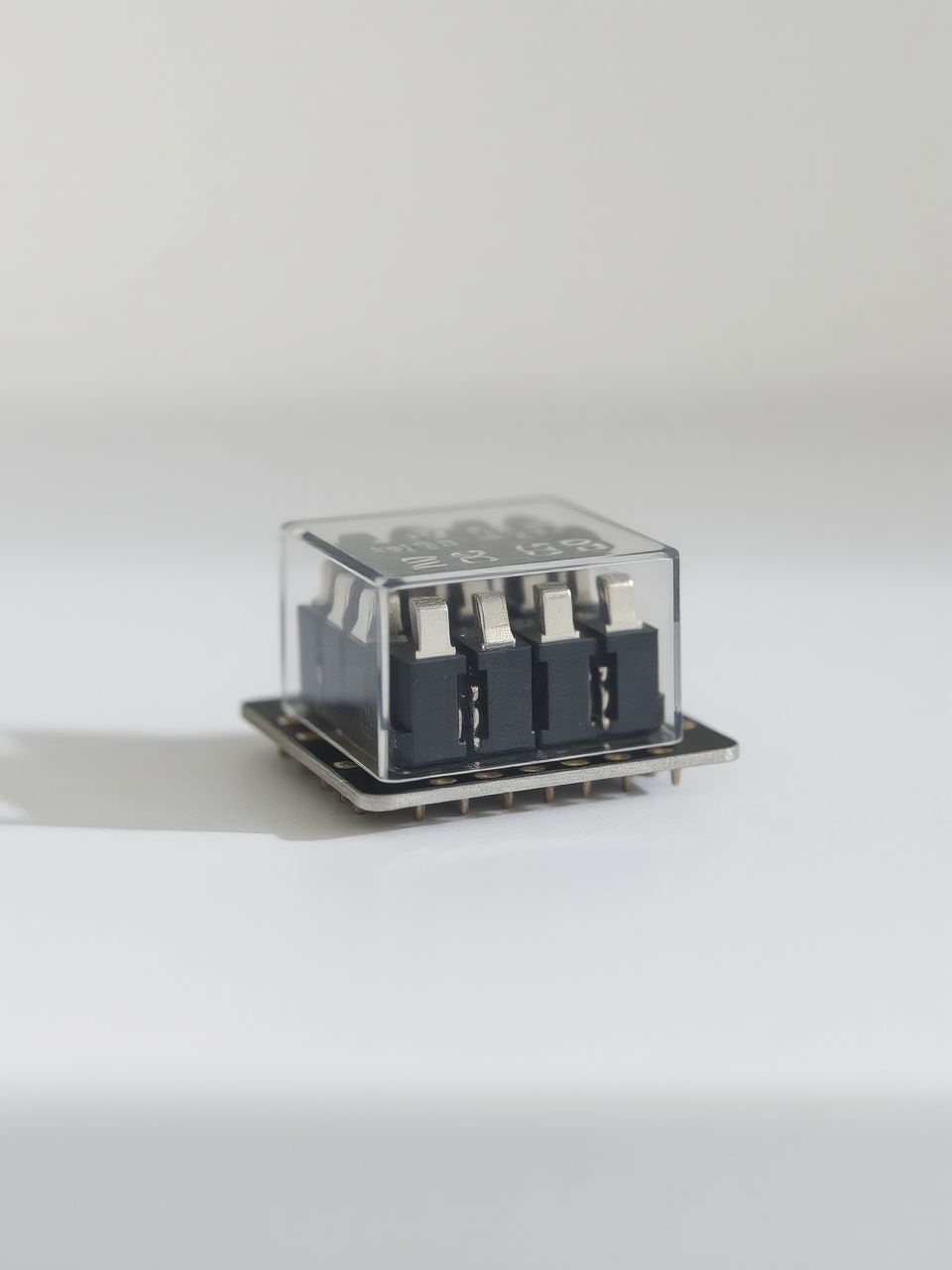

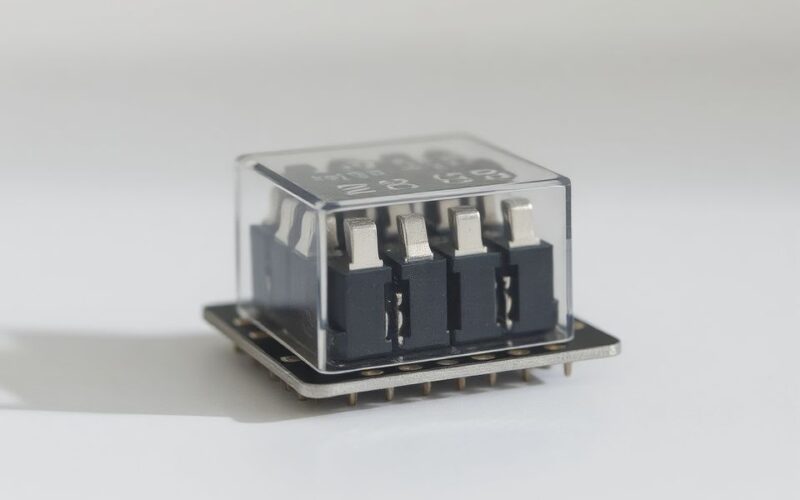

Az 5 lábú relé – Részletes útmutató a működéséhez és a legfontosabb alkalmazási területeihez

Az elektronika és az elektrotechnika világában számos olyan alkatrész létezik, amelyek a laikus szem számára egyszerűnek tűnhetnek, mégis kulcsszerepet játszanak bonyolult rendszerek működésében. Ezek közül az egyik leggyakrabban használt és rendkívül sokoldalú komponens a relé. Különösen az 5 lábú relé érdemel kiemelt figyelmet, hiszen a hagyományos, egyszerűbb társaihoz képest extra funkcionalitást kínál, ami számos alkalmazási területen elengedhetetlenné teszi.

A relé alapvető feladata, hogy egy kisebb áramkör (vezérlő áramkör) segítségével egy nagyobb áramkör (teljesítmény áramkör) kapcsolását végezze el. Ez a képesség nem csupán a biztonságot növeli azáltal, hogy galvanikusan elválasztja a két áramkört, hanem lehetővé teszi nagy teljesítményű fogyasztók vezérlését is érzékenyebb elektronikai elemekkel, mint például mikrovezérlőkkel vagy szenzorokkal.

Az 5 lábú relé, más néven SPDT (Single Pole Double Throw) relé, a nevéből adódóan öt csatlakozási ponttal rendelkezik. Ez az extra láb nyitja meg az utat a sokoldalúbb kapcsolási lehetőségek előtt, mint amit egy egyszerű, 4 lábú NO (Normally Open) vagy NC (Normally Closed) relé képes nyújtani. Éppen ez a sokoldalúság teszi az ipari automatizálástól kezdve az autóelektronikáig, a háztartási gépektől a hobbi projektekig számos területen nélkülözhetetlenné.

Ebben a részletes útmutatóban alaposan megvizsgáljuk az 5 lábú relék működési elvét, anatómiai felépítését, legfontosabb előnyeit és hátrányait, valamint betekintést nyerünk a leggyakoribb és legérdekesebb alkalmazási területeikbe. Célunk, hogy a cikk elolvasása után ne csak megértse, hogyan működik ez az egyszerű, mégis zseniális alkatrész, hanem képes legyen magabiztosan kiválasztani és alkalmazni is a saját projektjeiben vagy rendszereiben.

Mi is az a relé valójában? Az alapok megértése

Mielőtt mélyebben belemerülnénk az 5 lábú relék specifikumaiba, érdemes tisztázni, mi is az a relé a legáltalánosabb értelemben. A relé egy elektromechanikus kapcsoló, amely elektromos impulzus hatására mechanikusan kapcsolja az áramkört. Lényegében egy elektromosan vezérelt kapcsolóról van szó, amely lehetővé teszi, hogy egy kis árammal nagyobb áramokat vagy feszültségeket vezéreljünk.

Az alapvető relé két fő részből áll: egy vezérlő áramkörből és egy kapcsoló áramkörből. A vezérlő áramkör általában egy tekercsből áll, amelyen áram átfolyva mágneses teret gerjeszt. Ez a mágneses tér vonzza vagy taszítja az armatúrát, ami mozgatja a kapcsoló érintkezőit. A kapcsoló áramkör pedig ezekből az érintkezőkből és a hozzájuk tartozó csatlakozási pontokból épül fel.

A relék működési elve a mágneses indukción alapul. Amikor a tekercsen áram folyik keresztül, az egy elektromágnessé válik, és mágneses teret hoz létre. Ez a mágneses tér megrántja vagy eltolja a relé mozgó részét, az úgynevezett armatúrát. Az armatúra mozgása hatására az érintkezők pozíciót váltanak, ezzel megszakítva vagy zárva egy másik, gyakran nagyobb teljesítményű áramkört.

A relék egyik legfontosabb előnye a galvanikus elválasztás. Ez azt jelenti, hogy a vezérlő áramkör és a kapcsoló áramkör között nincs közvetlen elektromos kapcsolat, csupán mágneses. Ez a tulajdonság jelentősen növeli a biztonságot, megvédi az érzékeny vezérlő elektronikát a nagyfeszültségű vagy nagyáramú terhelésektől, és segít minimalizálni az elektromos zajok átjutását.

Különböző típusú relék léteznek, mint például a hagyományos elektromechanikus relék, a szilárdtest relék (SSR), vagy a reed relék. Az 5 lábú relé az elektromechanikus relék családjába tartozik, és a mechanikai mozgáson alapuló kapcsolás révén éri el a funkcionalitását. Ez a technológia, bár nem a leggyorsabb, rendkívül megbízható és költséghatékony megoldást kínál.

A relék alkalmazása rendkívül széleskörű, az egyszerű világításkapcsolástól kezdve az ipari gépek vezérlésén át, egészen az autóelektronikáig. A megbízhatóságuk, robusztusságuk és viszonylagos egyszerűségük miatt továbbra is alapvető elemei maradnak számos elektromos és elektronikai rendszernek, annak ellenére, hogy a szilárdtest relék egyre nagyobb teret hódítanak bizonyos alkalmazásokban.

Az 5 lábú relé anatómiája: Mitől különleges?

Az 5 lábú relé megértéséhez elengedhetetlen, hogy tisztában legyünk azzal, hogyan épül fel, és milyen szerepet töltenek be az egyes lábai. Ez a relétípus alapvetően egy SPDT (Single Pole Double Throw) kapcsolási konfigurációt valósít meg, ami azt jelenti, hogy egyetlen bemeneti kapcsolási pontot (pólust) tud két különböző kimeneti pontra (dobás) irányítani.

Nézzük meg részletesebben az öt láb funkcióját:

1. Tekercs lábai (2 db): Ezek a lábak a relé vezérlő áramköréhez tartoznak. Amikor ezekre a lábakra feszültséget kapcsolunk (a relé típusától függően általában 5V, 12V, 24V DC vagy 230V AC), a tekercsben áram folyik, ami mágneses teret gerjeszt. Fontos, hogy a DC reléknél a polaritás általában nem számít, de diódás védelemmel ellátott relék esetén már igen.
2. Közös láb (Common, C vagy COM, 1 db): Ez a láb a kapcsoló áramkör bemenete. Ez az a pont, amelyen a kapcsolni kívánt áram vagy feszültség érkezik, és amely a relé állapotától függően a másik két kimeneti lábra kapcsolódik. Gyakran ez a láb a terhelés egyik oldala.
3. Alaphelyzetben zárt láb (Normally Closed, NC, 1 db): Ez a láb a közös lábbal van összekötve, amikor a relé tekercsén nincs feszültség, vagyis a relé alapállapotban van. Amikor a tekercs feszültség alá kerül, az érintkező felnyílik, és megszakad a kapcsolat a közös láb és az NC láb között.
4. Alaphelyzetben nyitott láb (Normally Open, NO, 1 db): Ez a láb alapállapotban (amikor a tekercsen nincs feszültség) nincs összekötve a közös lábbal. Amikor a tekercs feszültség alá kerül, az érintkező záródik, és létrejön a kapcsolat a közös láb és a NO láb között.

A fenti konfiguráció teszi az 5 lábú relét rendkívül sokoldalúvá. Képes egyszerre két különböző áramkört vezérelni, vagy egy áramkört átkapcsolni az egyik állapotból a másikba. Ez a képesség messze túlmutat a hagyományos 4 lábú relék funkcionalitásán, amelyek csak egyetlen állapotot (nyitott vagy zárt) tudnak vezérelni alaphelyzetben, és csak egyféle kapcsolást végeznek el.

Képzeljünk el egy szituációt: egy 4 lábú NO relével csak azt tudjuk elérni, hogy ha feszültséget kapcsolunk rá, akkor egy áramkör záródjon. Egy 4 lábú NC relével pedig azt, hogy ha feszültséget kapcsolunk rá, egy áramkör nyíljon. Az 5 lábú relé mindkét funkciót egyben kínálja: a tekercs feszültség alá helyezésekor az NC áramkör nyílik, miközben a NO áramkör záródik. Ez a “váltókapcsolás” a kulcsa az 5 lábú relék erejének.

Az érintkezők anyaga is fontos szempont. Gyakran használnak ezüst-kadmium-oxidot vagy ezüst-ón-oxidot, mivel ezek az anyagok kiválóan ellenállnak az ívképződésnek és a kopásnak, különösen nagy áramok kapcsolásakor. Az érintkezők mérete és formája is befolyásolja a relé terhelhetőségét és élettartamát.

A relék fizikai megjelenése is változatos lehet. Léteznek nyílt tokozású relék, amelyek olcsóbbak, de érzékenyebbek a környezeti hatásokra (por, nedvesség). Zárt, porálló relék, amelyek ellenállóbbak, és hermetikusan zárt típusok is, amelyek extrém körülmények között is megbízhatóan működnek. Az 5 lábú relék gyakran kis, téglatest alakú komponensek, amelyek könnyen beépíthetők nyomtatott áramköri lapokba (NYÁK) vagy foglalatokba.

Hogyan működik az 5 lábú relé? Részletes működési elv

Az 5 lábú relé működési elve, bár összetettnek tűnhet a lábak sokasága miatt, valójában logikus és könnyen érthető, ha lépésről lépésre végigkövetjük a folyamatot. Két fő állapotot különböztetünk meg: a relé alapállapotát (nyugalmi állapot) és bekapcsolt állapotát (munkaállapot).

Alapállapot (nyugalmi állapot)

Amikor a relé tekercsére nem kapcsolunk feszültséget, azaz a vezérlő áramkör inaktív, a relé az alapállapotában van. Ebben az állapotban:

• A közös (C) láb és az alaphelyzetben zárt (NC) láb között elektromos kapcsolat áll fenn. Ez azt jelenti, hogy ha a közös lábra feszültséget vagy áramot vezetünk, az az NC lábon keresztül továbbhalad.
• A közös (C) láb és az alaphelyzetben nyitott (NO) láb között nincs elektromos kapcsolat. Az áramkör ezen az úton megszakadt.

Ez az állapot a relé mechanikai felépítéséből adódik: egy rugó vagy más mechanikai erő tartja az armatúrát abban a pozícióban, hogy az érintkező az NC lábra zárjon.

Bekapcsolt állapot (munkaállapot)

Amikor a relé tekercsére feszültséget kapcsolunk (például 12V DC egy autóipari relé esetében), a következő folyamatok mennek végbe:

1. Mágneses tér keletkezése: A tekercsen átfolyó áram mágneses teret gerjeszt a tekercs vasmagjában. Ez a vasmag egy elektromágnessé válik.
2. Armatúra mozgása: Az elektromágneses erő vonzza a relé mozgatható részét, az armatúrát. Az armatúra egy tengelyen fordul el, vagy egyenesen elmozdul, leküzdve a rugó ellenállását.
3. Érintkezők átkapcsolása: Az armatúra mozgásával együtt az érintkezők is pozíciót váltanak. Ennek eredményeként:
   • A kapcsolat a közös (C) láb és az alaphelyzetben zárt (NC) láb között megszakad.
   • A kapcsolat a közös (C) láb és az alaphelyzetben nyitott (NO) láb között létrejön (záródik).

Ezzel a relé átkapcsolta az áramkörét az NC állapotból a NO állapotba. Amíg a tekercsen feszültség van, ez az állapot fennmarad.

Visszatérés az alapállapotba

Amikor a relé tekercséről megszüntetjük a feszültséget, az elektromágneses tér megszűnik. A rugó ereje visszahúzza az armatúrát az eredeti pozíciójába, és az érintkezők visszatérnek az alapállapotba: a C és NC lábak újra összekapcsolódnak, míg a C és NO lábak szétkapcsolódnak.

Ez a “váltókapcsolás” képesség teszi az 5 lábú relét rendkívül hasznossá olyan alkalmazásokban, ahol egyetlen vezérlő jellel két különböző állapotot kell váltani, vagy ahol egy áramkör állapotát fordítottan kell megjeleníteni. Például, ha egy ventilátort szeretnénk bekapcsolni (NO ág) és egy figyelmeztető lámpát lekapcsolni (NC ág) egyetlen kapcsolóval.

Egy tipikus példa az autóipari alkalmazás, ahol a relék gyakran 12V-os tekercsfeszültséggel működnek. Ha egy autó fényszóróját egy vékony vezetékkel és egy alacsony áramú kapcsolóval szeretnénk vezérelni, de a fényszóró maga nagy áramot vesz fel, egy relé az ideális megoldás. A kapcsoló a relé tekercsét vezérli, a relé pedig a fényszóró nagy áramú áramkörét kapcsolja. Az 5 lábú relé itt különösen hasznos lehet, ha például egy időzítő áramkörrel kombinálva azt szeretnénk, hogy a fényszóró egy ideig világítson, majd automatikusan lekapcsoljon, miközben egy másik ágban egy udvari világítás bekapcsolódik.

A relék kapcsolásakor fellépő ívképződés is egy fontos jelenség. Amikor az érintkezők szétválnak, az áram megszakadásakor rövid ideig egy elektromos ív keletkezhet. Ez az ív károsíthatja az érintkezőket, csökkentve azok élettartamát. Ezért nagyobb terhelésű reléknél az érintkező anyagok kiválasztása, és bizonyos esetekben az ívkioltó mechanizmusok alkalmazása is kulcsfontosságú.

A relé tekercsének kikapcsolásakor fellépő induktív feszültségtüske (más néven visszarúgás vagy back-EMF) is problémát okozhat, mivel ez a magas feszültség károsíthatja a vezérlő elektronikát (pl. tranzisztorokat, mikrovezérlőket). Ezért a relé tekercsével párhuzamosan gyakran egy védődiódát (flyback dióda) kapcsolnak, amely elvezeti ezt a feszültségtüskét, megvédve a vezérlő áramkört.

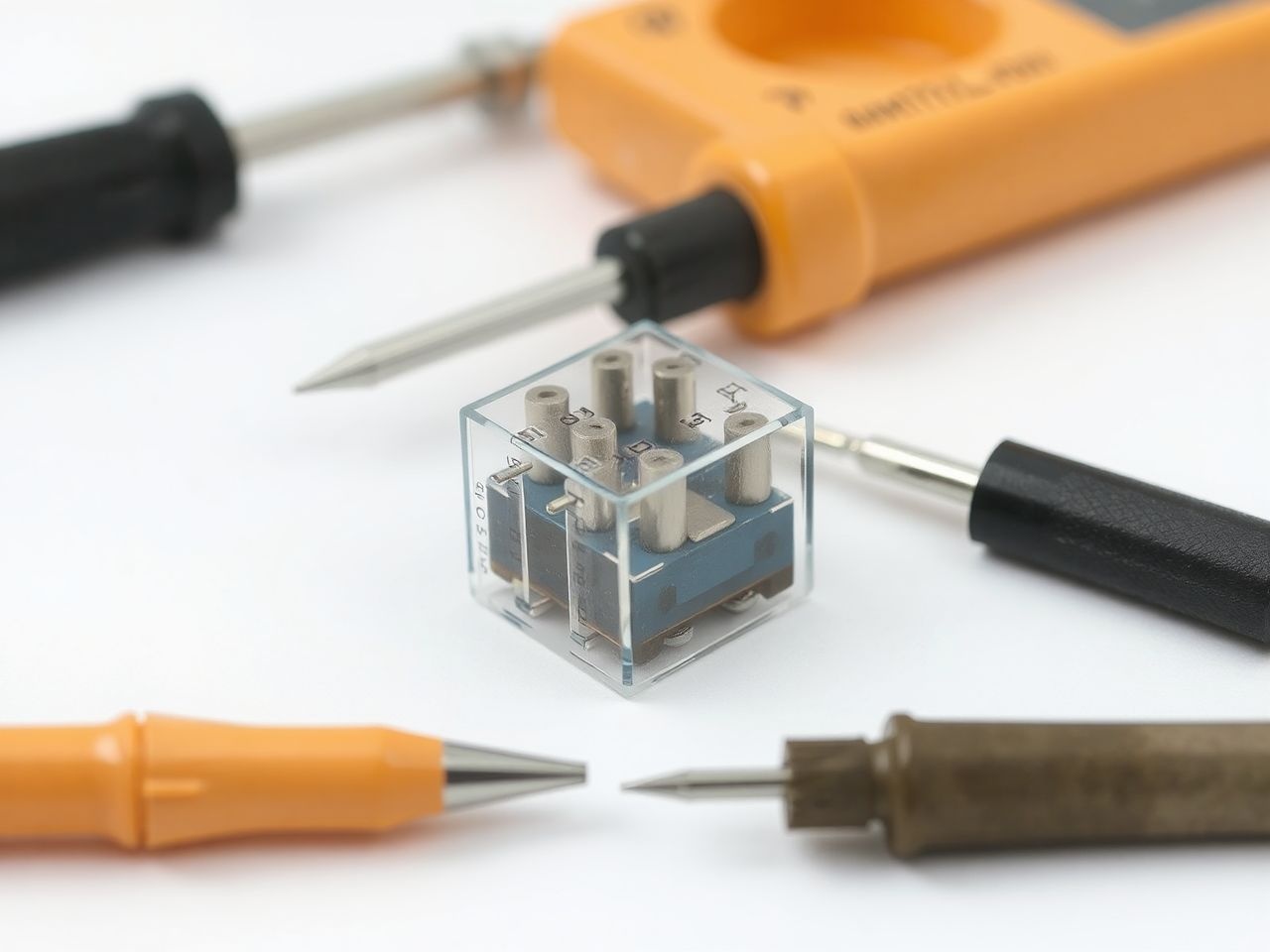

Az 5 lábú relé legfontosabb előnyei és hátrányai

Mint minden műszaki megoldásnak, az 5 lábú reléknek is megvannak a maguk előnyei és hátrányai. Ezek ismerete elengedhetetlen a megfelelő alkatrész kiválasztásához és a sikeres tervezéshez.

Előnyök

Az 5 lábú relék számos előnyös tulajdonsággal rendelkeznek, amelyek miatt továbbra is népszerű választásnak számítanak az iparban és a hobbi projektekben egyaránt.

Sokoldalúság (NO/NC érintkezők): Ez az 5 lábú relé legfőbb előnye. A Normally Open (NO) és Normally Closed (NC) érintkezők egyidejű jelenléte lehetővé teszi, hogy egyetlen vezérlőjellel két különböző áramkört vezéreljünk, vagy egy áramkört átkapcsoljunk az egyik állapotból a másikba. Ez a “váltókapcsolás” rugalmasságot biztosít olyan alkalmazásokban, ahol például egy terhelést bekapcsolunk, miközben egy másikat kikapcsolunk, vagy állapotjelzést adunk.

Galvanikus elválasztás: A vezérlő tekercs és a kapcsoló érintkezők között nincs közvetlen elektromos kapcsolat, csak mágneses. Ez a galvanikus elválasztás létfontosságú a biztonság szempontjából, mivel megvédi az alacsony feszültségű vezérlő áramköröket a magas feszültségű vagy nagy áramú terhelésektől. Ezenkívül csökkenti az elektromos zajok átjutását, javítva a rendszer stabilitását.

Nagy áramok és feszültségek kapcsolása: A relék érintkezői képesek nagy áramokat és feszültségeket kapcsolni, amelyekre a félvezető alapú alkatrészek (pl. tranzisztorok) gyakran nem alkalmasak, vagy sokkal drágábbak lennének. Ez különösen igaz az AC (váltakozó áramú) terhelésekre, ahol a relék kiválóan teljesítenek.

Egyszerűség és megbízhatóság: A relék működési elve viszonylag egyszerű, ami hozzájárul a megbízhatóságukhoz és hosszú élettartamukhoz. Nincs szükség bonyolult vezérlő áramkörökre, és a mechanikai kapcsolás robusztusabb lehet bizonyos környezetekben, mint a finomabb félvezető elemek.

Költséghatékonyság: Az elektromechanikus relék, beleértve az 5 lábú típusokat is, általában olcsóbbak, mint a hasonló teljesítményű szilárdtest relék (SSR). Ez különösen nagy mennyiségű gyártás esetén jelentős költségmegtakarítást eredményezhet.

Alacsony ellenállás bekapcsolt állapotban: Zárt állapotban a relé érintkezői rendkívül alacsony ellenállást mutatnak, ami minimális hőtermelést és energiaveszteséget jelent a kapcsolt áramkörben. Ez jobb hatásfokot eredményez a nagy teljesítményű alkalmazásokban.

Hátrányok

Természetesen az 5 lábú reléknek is vannak korlátaik és hátrányai, amelyeket figyelembe kell venni a tervezés során.

Mechanikai kopás és élettartam: Mivel a relék mechanikusan kapcsolnak, az érintkezők és a mozgó alkatrészek idővel kopnak. Ez korlátozza a relék kapcsolási ciklusainak számát (mechanikai élettartam), ami különösen gyors kapcsolást igénylő vagy nagy frekvenciájú alkalmazásokban jelenthet problémát. Az ívképződés tovább gyorsíthatja az érintkezők elhasználódását.

Korlátozott kapcsolási sebesség: A mechanikai mozgás természetéből adódóan a relék kapcsolási sebessége viszonylag lassú, általában milliszekundumokban mérhető. Ez kizárja őket a nagyon gyors kapcsolást igénylő alkalmazásokból, ahol a félvezető alapú megoldások (SSR) sokkal alkalmasabbak.

Zaj: A relék kapcsolásakor hallható “kattogó” zajt adnak ki, ami bizonyos zajérzékeny környezetekben (pl. lakóépületek automatizálása) zavaró lehet. Bár ez nem befolyásolja a működést, esztétikai szempontból hátrányos lehet.

Teljesítményfelvétel (tekercs): A relé tekercse folyamatosan fogyaszt áramot, amíg bekapcsolt állapotban van. Bár ez az áramfelvétel általában alacsony (néhány tíz mA), akkumulátoros rendszerekben vagy energiahatékonyság szempontjából kritikus alkalmazásokban figyelembe kell venni a teljes energiafogyasztásnál.

Ívképződés és elektromágneses interferencia (EMI): Nagy induktív terhelések (motorok, tekercsek) kapcsolásakor az érintkezők szétnyitásakor keletkező ív nemcsak az érintkezőket károsítja, hanem jelentős elektromágneses interferenciát (EMI) is generálhat, ami zavarhatja a környező érzékeny elektronikát. Megfelelő szűrőkkel és védődiódákkal ez a probléma csökkenthető.

Méret és súly: A mechanikai alkatrészek miatt a relék általában nagyobbak és nehezebbek, mint az azonos áramot kapcsolni képes félvezető alapú alternatívák. Ez korlátozó tényező lehet helyhiányos alkalmazásokban.

Összességében az 5 lábú relék kiváló választásnak bizonyulnak, ha megbízható, galvanikusan elválasztott, nagy áramú vagy feszültségű kapcsolásra van szükség, viszonylag alacsony kapcsolási frekvencia mellett. Ahol a sebesség, a zajmentesség vagy az extrém hosszú élettartam a prioritás, ott érdemes lehet más megoldásokat, például szilárdtest reléket fontolóra venni.

Alkalmazási területek: Hol találkozhatunk 5 lábú relékkel?

Az 5 lábú relék sokoldalúságuknak köszönhetően rendkívül széles körben alkalmazhatók. Gyakorlatilag minden olyan területen találkozhatunk velük, ahol elektromos áramkörök vezérlésére, kapcsolására vagy védelmére van szükség. Tekintsük át a legfontosabb alkalmazási szektorokat.

Autóipar

Az autóipar az egyik legnagyobb felhasználója az 5 lábú reléknek. Az autókban számtalan elektromos rendszer található, amelyek nagy áramot fogyasztanak, és megbízható kapcsolásra van szükségük, gyakran egy alacsony áramú vezérlőjeltől. Az 5 lábú relék ideálisak erre a célra, mivel képesek a 12V-os (vagy 24V-os) fedélzeti hálózaton nagy áramokat kapcsolni, miközben védik az érzékenyebb vezérlőegységeket.

• Fényszórók és világítás: A távolsági és tompított fényszórók, ködlámpák, menetfények (DRL) kapcsolása gyakran reléken keresztül történik. Az 5 lábú relékkel megvalósítható az átkapcsolás a tompított és távolsági fény között egyetlen kapcsolóval, vagy a DRL automatikus bekapcsolása a gyújtás ráadásakor.
• Ablaktörlő és ablakmosó rendszerek: Az ablaktörlő motorok és az ablakmosó szivattyúk vezérlése szintén relék segítségével történik. Az 5 lábú relé itt lehetővé teheti az ablaktörlő sebességének váltását vagy az időzített működést.
• Elektromos ablakok és tükrök: Az elektromos ablakemelők és a motoros tükörállítás is reléket használ a motorok irányának és működésének vezérlésére. A relé a polaritás megfordításával képes a motort mindkét irányba forgatni.
• Központi zár rendszerek: A jármű központi zárja relékkel vezérli az ajtózárak motorjait, lehetővé téve az összes ajtó egyidejű nyitását vagy zárását egyetlen gombnyomásra.
• Üzemanyag-szivattyú: Az üzemanyag-szivattyú motorja is relén keresztül kapja a tápellátást, biztosítva a motor indításakor a megfelelő üzemanyagnyomást. Ez gyakran egy biztonsági relé, amely baleset esetén leállítja a szivattyút.
• Kürt és duda: A nagy áramot fogyasztó kürt működtetése is relén keresztül történik, megvédve a vékonyabb kormánykapcsoló vezetékeket.
• Indítómotor: Bár az indítómotorhoz gyakran speciális, nagyáramú reléket (önindító relé) használnak, az alapelv ugyanaz, és sok esetben egy 5 lábú relé is megtalálható a vezérlő áramkörben.
• Riasztórendszerek és immobilizerek: Az utólagos riasztók és indításgátlók gyakran használnak 5 lábú reléket az üzemanyag-szivattyú, a gyújtás vagy az indítómotor áramkörének megszakítására, ezzel megakadályozva a jármű indítását.
• Utólagos extrák: LED világítás, DRL, audiorendszerek, vagy egyéb kiegészítők beszerelésekor az 5 lábú relék ideálisak a meglévő rendszerekbe való integráláshoz, biztosítva a megfelelő áramellátást és vezérlést.

Ipari automatizálás

Az ipari környezetben a relék elengedhetetlenek a gépek és folyamatok vezérléséhez. Az 5 lábú relék itt is kiemelkedő szerepet játszanak a sokoldalúságuk miatt.

• Motorvezérlés: Kisebb motorok (DC vagy AC) indítására, leállítására és irányváltására használják. Az 5 lábú relékkel egyszerűen megvalósítható a motor előre/hátra irányú forgatása polaritásváltással.
• Szenzoros bemenetek feldolgozása: Ipari szenzorok (pl. közelségkapcsolók, végálláskapcsolók) jeleit gyakran relékkel erősítik fel vagy alakítják át, mielőtt egy PLC-be (Programozható Logikai Vezérlő) vezetnék. Az 5 lábú relékkel a szenzor jelét egyszerre lehet használni egy állapotjelző lámpa bekapcsolására (NO) és egy biztonsági retesz kioldására (NC).
• Biztonsági áramkörök: Vészleállító rendszerekben és biztonsági reteszekben reléket használnak a gépek azonnali leállítására veszély esetén. Az 5 lábú relékkel biztosítható, hogy hiba esetén az áramkör megszakadjon (NC), miközben egy figyelmeztető jelzés aktiválódik (NO).
• PLC kimenetek erősítése: A PLC-k kimenetei általában kis áramot képesek szolgáltatni. Relékkel ezeket a kimeneteket fel lehet erősíteni, hogy nagyobb teljesítményű aktuátorokat (szelepeket, mágneskapcsolókat) vezéreljenek.
• Jelátalakítás és jelerősítés: Különböző feszültségszintek közötti illesztésre, valamint gyenge jelek erősítésére is használják őket ipari környezetben.

Háztartási gépek és épületautomatizálás

A modern otthonokban és háztartási eszközökben is számos relé található, amelyek a kényelmet és a hatékonyságot szolgálják.

• Mosógépek és mosogatógépek: A fűtőszálak, szivattyúk, motorok és szelepek vezérlése reléken keresztül történik. Az 5 lábú relékkel például a vízbeeresztő szelep nyitásakor egyidejűleg leállítható egy másik funkció.
• Fűtési rendszerek és termosztátok: A termosztátok relékkel kapcsolják a kazánt, a keringető szivattyút vagy a zónaszelepeket. Az 5 lábú relé itt lehetővé teheti, hogy a kazán bekapcsolásakor egy állapotjelző LED is világítson, míg egy másik funkció kikapcsoljon.
• Világításvezérlés: Intelligens otthoni rendszerekben vagy egyszerűbb időzített világításkapcsolókban relék vezérlik a lámpatesteket.
• Garázskapu-nyitók: A garázskapu motorjának irányváltása és működtetése reléken keresztül történik.
• Riasztó- és beléptető rendszerek: A riasztórendszerek szirénáinak, villogóinak vagy a beléptető rendszerek elektromos zárainak vezérlése gyakran reléken keresztül valósul meg.

Elektronikai projektek és hobbi

A hobbielektronikusok és a diákok számára az 5 lábú relék rendkívül hasznos eszközök a prototípusok építéséhez és a különböző projektek megvalósításához.

• Arduino és Raspberry Pi projektek: Ezek a mikrovezérlők alacsony áramú kimenetekkel rendelkeznek. Relé modulokkal könnyedén vezérelhetnek velük nagyobb fogyasztókat, mint például motorokat, lámpákat vagy szivattyúkat, miközben a vezérlőegység biztonságban marad. Az 5 lábú relével egyetlen digitális kimenettel lehet két különböző terhelést váltani.
• Időzítő áramkörök: Időrelékkel kombinálva az 5 lábú relék komplex időzített kapcsolási feladatokat is elláthatnak.
• Robotika: A robotok motorjainak vezérléséhez, szenzorok bemeneteinek feldolgozásához és egyéb aktuátorok működtetéséhez is gyakran használnak reléket.
• Modellezés: Vasútmodellezésben, RC járművekben vagy egyéb modellekben a különböző funkciók (világítás, hang, motorok) kapcsolására is alkalmasak.

Távközlés és adatátvitel

Bár a modern távközlésben a szilárdtest technológia dominál, a régebbi rendszerekben és bizonyos niche alkalmazásokban még mindig megtalálhatók a relék.

• Régebbi telefonközpontok: A telefonközpontok kezdeti időszakában a relék voltak a hívások irányításának és a vonalak kapcsolásának alapvető elemei.
• Jelátkapcsolás: Bizonyos rádiófrekvenciás (RF) vagy audio alkalmazásokban a jelutak átkapcsolására is használják őket, ahol a galvanikus elválasztás és az alacsony bekapcsolt ellenállás előnyös.

Ez a széles spektrumú alkalmazási lista jól mutatja az 5 lábú relék sokoldalúságát és nélkülözhetetlenségét a modern technológiában. Képességük, hogy megbízhatóan és biztonságosan kapcsoljanak nagy teljesítményű áramköröket egy alacsony áramú vezérlőjellel, garantálja, hogy még sokáig velünk maradnak.

Az 5 lábú relé kiválasztásának szempontjai

A megfelelő 5 lábú relé kiválasztása kulcsfontosságú a rendszer megbízható és biztonságos működéséhez. Számos paramétert kell figyelembe venni, amelyek mind befolyásolják a relé teljesítményét, élettartamát és kompatibilitását az adott alkalmazással.

Tekercs feszültsége (vezérlő feszültség)

Ez az egyik legfontosabb paraméter. Megadja, hogy milyen feszültséggel kell a relé tekercsét vezérelni ahhoz, hogy az átkapcsoljon. Gyakori értékek:

• DC: 5V, 9V, 12V, 24V, 48V. Ezeket általában mikrovezérlőkkel, autóelektronikában vagy akkumulátoros rendszerekben használják.
• AC: 12V, 24V, 110V, 230V. Ipari vagy hálózati feszültséggel működő rendszerekben alkalmazzák.

Fontos, hogy a vezérlő áramkör feszültsége pontosan illeszkedjen a relé tekercsének névleges feszültségéhez. A túl alacsony feszültség nem húzza be a relét, a túl magas pedig tönkreteheti a tekercset.

Kapcsolható áram és feszültség (érintkező terhelhetősége)

Ez a paraméter határozza meg, hogy milyen maximális áramot és feszültséget képes a relé érintkezője biztonságosan kapcsolni. Két fő értékre kell figyelni:

• Maximális kapcsolható áram (A): Megadja, hogy az érintkezők mekkora áramot képesek átvezetni zárt állapotban, és megszakítani nyitott állapotban, anélkül, hogy károsodnának. Jellemzően 5A, 10A, 20A, 30A vagy még nagyobb értékek.
• Maximális kapcsolható feszültség (V): Megadja, hogy mekkora feszültséget képesek az érintkezők elviselni. Különbséget kell tenni az AC és DC feszültségek között, mivel az ívképződés jelensége eltérő. Például egy relé képes lehet 250V AC-t kapcsolni, de csak 30V DC-t ugyanazon áramerősség mellett.

Mindig válasszunk olyan relét, amelynek kapcsolási képessége meghaladja a kapcsolandó terhelés névleges értékét, a biztonság és a hosszú élettartam érdekében.

Érintkező konfiguráció

Az 5 lábú relé mindig SPDT (Single Pole Double Throw) konfigurációjú. Ez azt jelenti, hogy egy közös pontról (C) két másik pontra (NO és NC) képes átkapcsolni. Ez a váltókapcsolási képesség a fő ismérve.

Érintkező anyag

Az érintkezők anyaga befolyásolja a relé élettartamát, terhelhetőségét és az ívképződéssel szembeni ellenállását. Gyakori anyagok:

• Ezüst-kadmium-oxid (AgCdO): Jó ellenállás az ívképződéssel szemben, gyakran használják nagyobb áramok kapcsolására. (Kadmium tartalma miatt környezetvédelmi aggályok merülhetnek fel.)
• Ezüst-ón-oxid (AgSnO2): Környezetbarátabb alternatíva az AgCdO-nak, szintén jó ívkioltó tulajdonságokkal.
• Ezüst (Ag): Kiváló vezetőképesség, de kevésbé ellenálló az ívképződéssel és a mechanikai kopással szemben, kisebb áramokhoz.

Mechanikai és elektromos élettartam

A relék élettartamát két fő tényezőben adják meg:

• Mechanikai élettartam: Hány kapcsolási ciklust képes a relé elvégezni terhelés nélkül, mielőtt a mechanikai alkatrészek elkopnának. Gyakran több millió vagy tízmillió ciklus.
• Elektromos élettartam: Hány kapcsolási ciklust képes a relé elvégezni névleges terhelés mellett, mielőtt az érintkezők elhasználódnának az ívképződés miatt. Ez az érték általában alacsonyabb, mint a mechanikai élettartam, gyakran százezer vagy több százezer ciklus.

Válasszunk olyan relét, amelynek élettartama megfelel az alkalmazás várható működési idejének és kapcsolási gyakoriságának.

Működési hőmérséklet

A reléknek bizonyos hőmérsékleti tartományban kell megbízhatóan működniük. Ellenőrizzük, hogy a kiválasztott relé működési hőmérsékleti tartománya lefedi-e az alkalmazás környezeti hőmérsékletét. Autóiparban például szélesebb tartományra van szükség (-40°C-tól +85°C-ig).

Tokozás és védelem

A relék tokozása befolyásolja a környezeti hatásokkal szembeni ellenállást:

• Nyitott (open frame): Nincs védőtok, olcsó, de érzékeny a porra és nedvességre.
• Zárt (sealed): Porálló, vagy akár mosható kivitel, védi az érintkezőket a szennyeződésektől.
• Hermetikusan zárt: Extrém körülményekhez, ahol a gázok vagy a nedvesség teljes kizárása szükséges.

Válasszuk ki a környezeti feltételeknek megfelelő tokozást.

Rögzítés és csatlakozás

Gondoljuk át, hogyan fogjuk a relét beépíteni a rendszerbe:

• NYÁK (nyomtatott áramköri lap) rögzítés: A relé lábai közvetlenül a NYÁK-ra forraszthatók.
• Foglalatba dugható: Külön foglalatba illeszthető, ami megkönnyíti a cserét. Ezek lehetnek NYÁK-ra szerelhetők vagy DIN sínre pattinthatók.
• Csavaros csatlakozás: Nagyobb áramú reléknél vagy ipari alkalmazásokban gyakori, ahol a vezetékek csavaros terminálokkal csatlakoznak.

Kapcsolási sebesség

Bár a relék alapvetően lassúak, a pontos kapcsolási és elengedési idő (ms-ban) fontos lehet bizonyos időzítés-kritikus alkalmazásoknál. Ha nanoszekundumokban mérhető sebességre van szükség, akkor szilárdtest relékre kell váltani.

Védődióda (flyback dióda)

Nagyobb induktív terhelésű tekercsek esetén a relé kikapcsolásakor keletkező feszültségtüske károsíthatja a vezérlő elektronikát. Ezért egyes relékbe beépítenek egy védődiódát (flyback dióda) a tekercssel párhuzamosan. Ha a relét egy érzékeny félvezető (pl. tranzisztor, mikrovezérlő) vezérli, akkor feltétlenül használjunk védődiódát, akár beépített, akár külső formában.

A fenti szempontok alapos mérlegelésével és az alkalmazás pontos igényeinek meghatározásával biztosítható, hogy a kiválasztott 5 lábú relé optimálisan illeszkedjen a rendszerbe, és hosszú távon megbízhatóan működjön.

Gyakori problémák és hibaelhárítás 5 lábú relékkel

Bár az 5 lábú relék megbízható alkatrészek, mint minden elektromechanikus eszköz, hajlamosak bizonyos hibákra vagy meghibásodásokra. A problémák felismerése és a hibaelhárítási lépések ismerete segíthet gyorsan visszaállítani a rendszerek működését. Íme a leggyakoribb problémák és azok lehetséges okai.

A relé nem húz be (nem kapcsol be)

Ez az egyik leggyakoribb probléma, amikor a relé nem reagál a vezérlő jelre.

• Nincs feszültség a tekercsen: Ellenőrizze multiméterrel, hogy a tekercs lábain megjelenik-e a megfelelő vezérlő feszültség (pl. 12V DC). Lehet, hogy a vezérlő áramkörben (kapcsoló, tranzisztor, mikrovezérlő kimenet) van hiba.
• Túl alacsony feszültség: Ha a feszültség jelen van, de az alacsonyabb a relé névleges feszültségénél (pl. 9V egy 12V-os relénél), akkor a relé nem fog behúzni. Ellenőrizze a tápegységet vagy a vezérlő áramkör feszültségesését.
• Szakadt tekercs: A relé tekercse belül elszakadhat. Ezt multiméterrel ellenőrizheti: mérjen ellenállást a tekercs két lába között. Egy működő tekercsnek néhány tíz vagy száz ohm ellenállást kell mutatnia. Ha szakadt, az ellenállás végtelen.
• Fordított polaritás (DC relék diódával): Ha a DC relé beépített védődiódával rendelkezik, és fordított polaritással kapja a feszültséget, nem fog behúzni. Fordítsa meg a polaritást.
• Mechanikai beragadás: Ritkán, de előfordulhat, hogy az armatúra mechanikusan beragad. Megpróbálhatja óvatosan megkocogtatni a relét, miközben feszültséget kapcsol rá.

A relé behúz, de az érintkezők nem kapcsolnak

Ebben az esetben hallható a “kattanás”, de a terhelés nem kap áramot, vagy nem kapcsol át.

• Érintkezők összeégtek vagy beragadtak: Hosszú ideig tartó nagy áramú kapcsolás, vagy túláram miatt az érintkezők összeéghetnek, és állandóan zárt (vagy nyitott) állapotban maradhatnak. Ezt multiméterrel lehet ellenőrizni, mérjen folytonosságot a C és NO/NC lábak között kikapcsolt, majd bekapcsolt állapotban.
• Érintkezők szennyeződése: Por, korrózió vagy egyéb szennyeződés akadályozhatja az érintkezők megfelelő érintkezését, ami nagy ellenállást vagy szakadást okozhat. Zárt tokozású reléknél ez ritkább.
• Nem megfelelő bekötés: Ellenőrizze a kapcsoló áramkör bekötését. Lehet, hogy a terhelés nem a megfelelő NO vagy NC lábra van kötve, vagy a közös (C) láb nem kap tápellátást.

A relé túlmelegszik

A relé tekercse normális működés közben is melegszik, de a túlzott melegedés hibára utalhat.

• Túl magas tekercsfeszültség: A névlegesnél magasabb feszültség tartósan túlmelegítheti a tekercset és károsíthatja a szigetelést.
• Túláram az érintkezőkön: Ha a kapcsolt áram meghaladja a relé névleges terhelhetőségét, az érintkezők és a vezetékek túlmelegedhetnek.
• Rossz szellőzés: Zárt térben, rossz szellőzés mellett a relé nem tudja leadni a hőt.

Rövid élettartam / Gyakori meghibásodás

Ha a relék gyakran meghibásodnak, az általában a nem megfelelő kiválasztásra vagy a nem megfelelő használatra utal.

• Túlzott terhelés: A relé folyamatosan a névleges áramánál vagy feszültségénél nagyobb terheléssel üzemel. Mindig válasszunk olyan relét, amelynek kapcsolási képessége meghaladja a terhelés igényeit.
• Nagy induktív terhelés védődióda nélkül: Motorok, mágnesszelepek, trafók kapcsolásakor a relé kikapcsolásakor keletkező feszültségtüske tönkreteszi az érintkezőket vagy a vezérlő elektronikát. Használjon védődiódát!
• Túl gyakori kapcsolás: Ha az alkalmazás nagyon nagy kapcsolási frekvenciát igényel, az elektromechanikus relé mechanikai és elektromos élettartama hamar lejár. Fontolja meg a szilárdtest relé (SSR) használatát.
• Környezeti tényezők: Extrém hőmérséklet, páratartalom, por vagy vibráció csökkentheti a relé élettartamát. Válasszon megfelelő tokozású relét.

Zajos működés / Rendellenes hangok

A relék kapcsoláskor “kattannak”, ez normális. Rendellenes zajok azonban problémára utalhatnak.

• Tekercs zúgása (AC reléknél): Ha az AC relé tekercse zúg, az utalhat laza vasmagra vagy mechanikai problémára.
• Érintkezők vibrációja: Ha a relé érintkezői nem zárnak rendesen, vibrálhatnak, ami zúgó hangot és gyors kopást okoz.

A hibaelhárítás során mindig a biztonság az első. Feszültség alatt álló áramkörökön csak megfelelő óvatossággal és szakértelemmel dolgozzunk! A multiméter a relék vizsgálatának alapvető eszköze, amellyel feszültséget, áramot és ellenállást mérhetünk.

Sok esetben a relé cseréje a legegyszerűbb és leggyorsabb megoldás, különösen, ha az alkatrész olcsó. Fontos azonban, hogy a cseredarab azonos specifikációkkal rendelkezzen, vagy szükség esetén jobb terhelhetőségű legyen, hogy elkerüljük a jövőbeli meghibásodásokat.

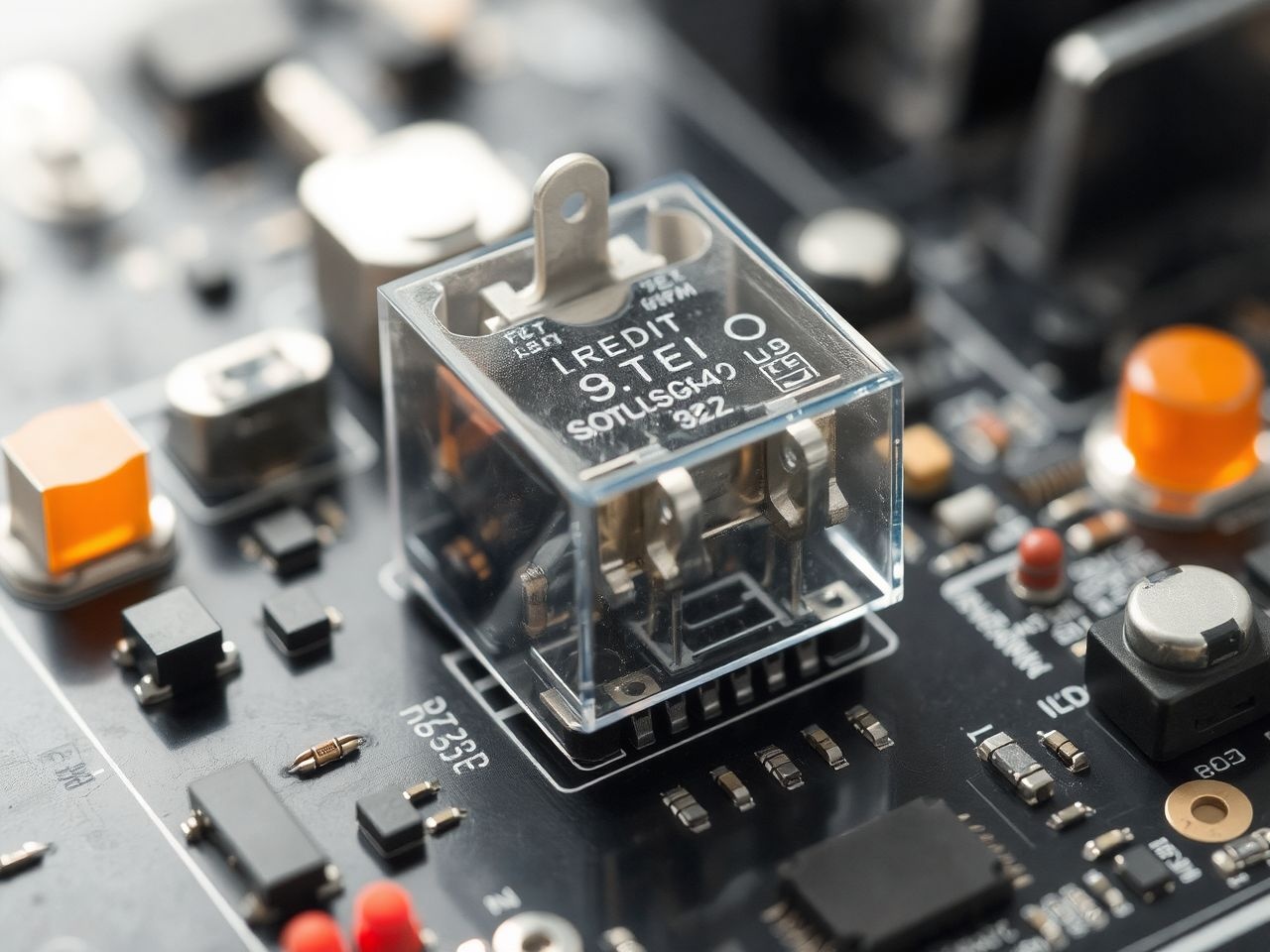

A relék jövője: Helyük a modern elektronikában

Az elektronika rohamos fejlődésével és a félvezető technológia térhódításával sokan feltehetik a kérdést: van-e még helye a hagyományos elektromechanikus reléknek, különösen az 5 lábú típusoknak a modern rendszerekben? A válasz egyértelműen igen, de a szerepük és az alkalmazási területeik finomodnak és specializálódnak.

Szilárdtest relék (SSR) vs. elektromechanikus relék

A szilárdtest relék (Solid State Relays, SSR) a félvezető technológia vívmányai. Nincs bennük mozgó alkatrész, a kapcsolást félvezető eszközök (tranzisztorok, tirisztorok) végzik. Ez számos előnnyel jár:

• Rendkívül gyors kapcsolás: Mikroszekundumos vagy nanoszekundumos sebességgel képesek kapcsolni.
• Hosszú élettartam: Nincs mechanikai kopás, így elméletileg korlátlan kapcsolási ciklust bírnak.
• Zajmentes működés: Nincs kattogás, ideális zajérzékeny környezetekbe.
• Nincs ívképződés: Mivel nincs fizikai érintkező, nincs ív sem, ami csökkenti az EMI-t és növeli az élettartamot.
• Kisebb méret: Gyakran kompaktabbak, mint a mechanikus társaik.

Mindezek ellenére az elektromechanikus relék, beleértve az 5 lábú típusokat is, továbbra is relevánsak maradnak, sőt, bizonyos területeken továbbra is verhetetlenek.

Mikor melyiket válasszuk?

A választás az alkalmazás specifikus igényeitől függ:

• Galvanikus elválasztás: Bár az SSR-ek is biztosítanak elválasztást (optocsatolóval), az elektromechanikus relék valódi, fizikai elválasztása gyakran előnyösebb, különösen magas feszültségeknél vagy kritikus biztonsági alkalmazásoknál.
• Ár: Az elektromechanikus relék általában jelentősen olcsóbbak, különösen nagyobb áramok kapcsolása esetén. Költségérzékeny projekteknél ez döntő tényező lehet.
• Terhelhetőség és túláram-állóság: A mechanikus érintkezők gyakran jobban bírják a rövid idejű túláramokat és a szélsőséges terheléseket. Az SSR-ek érzékenyebbek a túláramra és a feszültségtüskékre.
• Bekapcsolt ellenállás: A mechanikus relék zárt érintkezői rendkívül alacsony ellenállással rendelkeznek, ami minimális hőtermelést jelent nagy áramok esetén. Az SSR-eknél mindig van egy bizonyos feszültségesés és hőtermelés.
• Kapcsolási sebesség: Ha gyors kapcsolásra van szükség (pl. PWM vezérlés), az SSR az egyértelmű választás. Ha a kapcsolási frekvencia alacsony (néhány másodperc, perc, óra), az elektromechanikus relé tökéletesen megfelel.
• Környezeti tényezők: Az elektromechanikus relék robusztusabbak lehetnek a hőmérsékleti ingadozásokkal és az elektromos zajokkal szemben.
• AC/DC: Az elektromechanikus relék egyaránt jól kezelik az AC és DC terheléseket, míg az SSR-ek gyakran specifikusak (AC vagy DC).

Az 5 lábú relé relevanciája ma is

Az 5 lábú relék, az SPDT konfigurációjukkal, továbbra is rendkívül fontosak maradnak, különösen az alábbi területeken:

• Autóipar: Az ár, a robusztusság, a nagy áramok kapcsolásának képessége és a megbízható galvanikus elválasztás miatt továbbra is alapvető elemei az autóelektronikának.
• Ipari automatizálás: Sok ipari környezetben a robusztusság, a megbízhatóság és a nagy terhelhetőség prioritást élvez a sebességgel szemben. A PLC-k kimeneteinek erősítésére, motorok és szelepek vezérlésére továbbra is széles körben alkalmazzák.
• Háztartási gépek: Költséghatékonyságuk és megbízhatóságuk miatt továbbra is megtalálhatók mosógépekben, fűtési rendszerekben és egyéb háztartási eszközökben.
• Hobbi projektek: Az egyszerűség, az alacsony ár és a könnyű kezelhetőség miatt az Arduino és Raspberry Pi projektek kedvelt kiegészítői maradnak.

A relék fejlődése sem áll meg. Folyamatosan jelennek meg a piacon a miniatürizált, energiahatékonyabb, hosszabb élettartamú és jobb ívkioltó képességgel rendelkező modellek. A hibrid relék, amelyek kombinálják a mechanikus érintkezők előnyeit a félvezető vezérléssel, szintén egyre nagyobb teret hódítanak.

Összességében az 5 lábú relé, mint az elektromechanikus kapcsolók sokoldalú képviselője, nem tűnik el a modern elektronikából. Inkább egyre inkább a specifikus erősségeire fókuszálva találja meg a helyét, kiegészítve a szilárdtest technológiát, ahol az utóbbi előnyei jobban érvényesülnek. A mérnökök és hobbielektronikusok számára továbbra is egy megbízható, költséghatékony és sokoldalú eszköz marad a vezérlési feladatok megoldására.

Az 5 lábú relé bekötése és tesztelése (általános példa)

Az 5 lábú relé bekötése és tesztelése alapvető ismeretekkel bárki számára elsajátítható. Fontos a precizitás és a biztonsági előírások betartása, különösen, ha hálózati feszültséggel dolgozunk. Az alábbiakban egy általános példát mutatunk be egy 12V-os DC tekercsű relé bekötésére és tesztelésére, amely egy 12V-os terhelést kapcsol.

Bekötési példa

Tegyük fel, hogy egy 12V-os LED szalagot szeretnénk vezérelni egy nyomógombbal úgy, hogy a gomb megnyomásakor a LED szalag bekapcsoljon, és egyidejűleg egy másik, “üzemben” lévő állapotjelző LED kikapcsoljon.

Szükséges alkatrészek:

• 1 db 5 lábú relé (pl. 12V DC tekercsfeszültségű, 10A terhelhetőségű)
• 1 db 12V DC tápegység
• 1 db nyomógomb (pillanatkapcsoló)
• 1 db 12V-os LED szalag (terhelés)
• 1 db 12V-os állapotjelző LED előtét ellenállással (vagy beépített ellenállással)
• Vezetékek
• Védődióda (pl. 1N4007) a relé tekercsével párhuzamosan, ha a vezérlő áramkör érzékeny (pl. mikrovezérlő)

Bekötési lépések:

1. Tekercs bekötése:
   • A 12V DC tápegység pozitív (+) kimenetét kösse a nyomógomb egyik lábára.
   • A nyomógomb másik lábát kösse a relé tekercsének egyik lábára.
   • A relé tekercsének másik lábát kösse a 12V DC tápegység negatív (-) kimenetére.
   • (Opcionális, de ajánlott): Ha védődiódát használ, kösse azt a relé tekercsével párhuzamosan, úgy, hogy a dióda katódja (gyűrűs fele) a +12V felé, az anódja pedig a GND (negatív) felé mutasson. Ez megvédi a vezérlő áramkört a feszültségtüskéktől.
2. Terhelés (LED szalag) bekötése a NO ágra:
   • A 12V DC tápegység pozitív (+) kimenetét kösse a relé közös (C) lábára.
   • A relé NO (Normally Open) lábát kösse a LED szalag pozitív (+) bemenetére.
   • A LED szalag negatív (-) bemenetét kösse a 12V DC tápegység negatív (-) kimenetére.
3. Állapotjelző LED bekötése az NC ágra:
   • A relé NC (Normally Closed) lábát kösse az állapotjelző LED pozitív (+) bemenetére (az előtét ellenálláson keresztül, ha szükséges).
   • Az állapotjelző LED negatív (-) bemenetét kösse a 12V DC tápegység negatív (-) kimenetére.

Működés:

• Alapállapot (nyomógomb elengedve): A relé tekercsén nincs feszültség. A közös (C) és az NC láb között van kapcsolat. Az állapotjelző LED világít. A közös (C) és a NO láb között nincs kapcsolat, a LED szalag nem világít.
• Bekapcsolt állapot (nyomógomb lenyomva): Feszültség kerül a relé tekercsére, a relé behúz. A közös (C) és az NC láb között megszakad a kapcsolat, az állapotjelző LED kialszik. A közös (C) és a NO láb között létrejön a kapcsolat, a LED szalag világít.

Tesztelés

A bekötés után fontos ellenőrizni a relé és az áramkör megfelelő működését.

1. Vizuális ellenőrzés: Nézze át alaposan a bekötést, hogy minden vezeték a megfelelő helyre került-e, nincsenek-e rövidzárlatok, laza csatlakozások.
2. Feszültség ellenőrzése (bekapcsolt állapotban):
   • Kapcsolja be a tápegységet.
   • Multiméterrel mérje meg a feszültséget a relé tekercslábain a nyomógomb megnyomásakor. Meg kell jelennie a 12V-nak.
   • Mérje meg a feszültséget a LED szalagon (NO ág) a nyomógomb megnyomásakor. Meg kell jelennie a 12V-nak.
   • Mérje meg a feszültséget az állapotjelző LED-en (NC ág) a nyomógomb elengedésekor. Meg kell jelennie a 12V-nak.
3. Folytonosság ellenőrzése (kikapcsolt állapotban):
   • Húzza ki a tápegységet a konnektorból, vagy kapcsolja ki teljesen!
   • Állítsa a multimétert folytonosságmérő (csipogó) üzemmódba.
   • Nyomógomb elengedve: A C és NC lábak között mérjen folytonosságot (csipognia kell). A C és NO lábak között ne legyen folytonosság.
   • Nyomógomb lenyomva (eközben a relét manuálisan is be lehet húzni, ha van rá mód, vagy egy külső 12V-os tápról adhatunk neki feszültséget): A C és NO lábak között mérjen folytonosságot. A C és NC lábak között ne legyen folytonosság.
4. Funkcionális teszt: Nyomkodja meg a gombot többször. Figyelje meg, hogy a LED szalag és az állapotjelző LED a vártnak megfelelően kapcsol-e. Hallja-e a relé kattanását minden kapcsoláskor?

Biztonsági előírások

Mindig tartsa be a biztonsági előírásokat, különösen, ha magasabb feszültségekkel (pl. 230V AC) dolgozik. Ilyen esetekben:

• Mindig húzza ki a tápellátást a konnektorból, mielőtt a bekötésen dolgozna.
• Használjon megfelelő szigetelésű vezetékeket és csatlakozókat.
• Győződjön meg róla, hogy a relé érintkezői képesek kezelni a kapcsolandó feszültséget és áramot.
• Ha nem biztos a dolgában, kérjen segítséget szakembertől.

Ezek az alapvető lépések segítenek abban, hogy az 5 lábú relét biztonságosan és hatékonyan integrálja bármilyen projektjébe. A relék viszonylagos egyszerűségük ellenére rendkívül hasznosak és megbízhatóak, ha helyesen alkalmazzák őket.

Az 5 lábú relé tehát egy rendkívül sokoldalú és megbízható alkatrész, amely hidat képez az alacsony áramú vezérlőelektronika és a nagy teljesítményű terhelések között. Képessége, hogy egyetlen vezérlőjellel két különböző áramkört váltson, vagy egy áramkört átkapcsoljon az egyik állapotból a másikba, számos alkalmazásban nélkülözhetetlenné teszi. Az autóiparban, ipari automatizálásban, háztartási gépekben és hobbi projektekben egyaránt kulcsszerepet játszik, biztosítva a biztonságos és hatékony működést. A megfelelő relé kiválasztásához elengedhetetlen a tekercsfeszültség, a terhelhetőség, az érintkező anyag és az élettartam ismerete. A modern elektronika fejlődése ellenére az elektromechanikus relék, és különösen az 5 lábú típusok, továbbra is alapvető építőkövei maradnak a mérnöki megoldásoknak, ahol a robusztusság, a költséghatékonyság és a valódi galvanikus elválasztás prioritást élvez.
