Automata biztosítékok a háztartásban – Hogyan működnek és miért életmentők?

A modern háztartások elképzelhetetlenek lennének elektromos energia nélkül. A világítás, a fűtés, a főzés, a szórakozás és a kommunikáció mind-mind az áramra épül. Ez a kényelem azonban jelentős felelősséggel is jár, hiszen az elektromosság – amennyiben nem megfelelően kezelik – komoly veszélyeket rejt magában. Az elektromos hálózat biztonságos működésének egyik legfontosabb, de gyakran alulértékelt eleme az automata biztosíték. Ezek a kis eszközök, amelyek diszkréten lapulnak a lakáselosztó szekrényben, észrevétlenül, de folyamatosan őrzik otthonunk és családunk biztonságát. Nem csupán kényelmi funkciót töltenek be azzal, hogy egy túlterhelés esetén nem kell biztosítékot cserélni, hanem komplex védelmi rendszert alkotnak, amely megakadályozhatja a súlyos baleseteket, az elektromos tüzeket és az értékes berendezések károsodását.

A következőkben részletesen bemutatjuk az automata biztosítékok működési elvét, típusait, és azt, hogy miért nélkülözhetetlenek minden modern otthonban. Megvizsgáljuk, hogyan segítenek megelőzni a túláram és a zárlat okozta veszélyeket, és milyen szerepet játszanak az elektromos biztonság fenntartásában. Célunk, hogy a cikk végére minden olvasó pontosan értse, miért nevezhetjük az automata biztosítékokat valóban életmentő eszközöknek.

Az elektromos hálózat sebezhetősége és a védelem szükségessége

Minden elektromos rendszer, legyen az egy egyszerű zseblámpa vagy egy komplex ipari berendezés, alapvetően sérülékeny. A háztartási elektromos hálózatok is, bár látszólag stabilan és megbízhatóan működnek, számos olyan helyzettel szembesülhetnek, amelyek komoly károkat vagy veszélyeket okozhatnak. A két leggyakoribb és legsúlyosabb probléma a túláram és a zárlat.

A túláram akkor keletkezik, amikor egy áramkörön a megengedettnél nagyobb áramerősség folyik át. Ez történhet például, ha túl sok fogyasztót csatlakoztatunk egyetlen aljzathoz vagy áramkörhöz (pl. egy elosztóra rádugunk egy porszívót, egy mosógépet és egy hajszárítót egyszerre). Ilyenkor a vezetékek túlmelegedhetnek, ami a szigetelés károsodásához, extrém esetben pedig tűzhöz vezethet. A túláram veszélye abban rejlik, hogy fokozatosan alakul ki, és a vezetékek lassan melegednek fel, jelezve a problémát, de mire észrevennénk, már késő lehet.

A zárlat, vagy más néven rövidzárlat, egy sokkal hirtelenebb és drámaibb esemény. Akkor következik be, amikor az áramkör két, eltérő potenciálú pontja (pl. fázis és nulla, vagy két fázis) közvetlenül érintkezik egymással, anélkül, hogy a fogyasztó beiktatódna. Ez általában a vezetékek szigetelésének sérülése, egy hibás készülék, vagy akár egy rosszul elvégzett szerelés miatt történhet. Zárlat esetén az áramerősség rendkívül gyorsan és drasztikusan megnő, akár több száz vagy ezer amperre is, ami azonnali és intenzív hőfejlődéssel jár. Ez a hirtelen energiafelszabadulás villanást, szikrázást, robbanást és azonnali tűzveszélyt jelent.

Mindkét jelenség súlyos következményekkel járhat: az elektromos berendezések meghibásodásától kezdve a tűzeseteken át az áramütéses balesetekig. A vezetékek és készülékek védelme, valamint az emberi élet biztonságának garantálása érdekében elengedhetetlen egy megbízható és gyorsan reagáló védelmi rendszer kiépítése. Itt jön képbe az automata biztosíték, amelynek feladata pontosan ezen kritikus helyzetek felismerése és az áramkör megszakítása, mielőtt a károk súlyossá válnának.

Az automata biztosítékok evolúciója: az olvadótól a modern kismegszakítóig

Az elektromosság széleskörű elterjedésével hamar nyilvánvalóvá vált, hogy szükség van valamilyen védelemre az elektromos hálózatok túláram és zárlat okozta károsodása ellen. Az első védelmi eszközök, melyeket már a 19. század végén alkalmaztak, az olvadóbiztosítékok voltak.

Az olvadóbiztosítékok működési elve rendkívül egyszerű volt: egy vékony, meghatározott olvadáspontú fémhuzalt építettek be az áramkörbe. Ha az áramerősség meghaladta a huzal által elviselhető mértéket, a huzal felmelegedett és elolvadt, megszakítva ezzel az áramkört. Ez a módszer hatékony volt, de jelentős hátrányai voltak. Minden egyes leoldás után a biztosítékot ki kellett cserélni, ami időigényes és néha költséges is volt. Ráadásul a csere során fennállt a hibás biztosíték behelyezésének (pl. túl nagy névleges áramú) vagy a “drótozás” veszélye, ami súlyosan aláásta a biztonságot.

A 20. században, az elektromos hálózatok fejlődésével és a háztartási gépek számának növekedésével egyre sürgetőbbé vált egy kényelmesebb és biztonságosabb megoldás. Így született meg az automata biztosíték, vagy köznyelvi nevén kismegszakító. Az első ilyen eszközök a 20. század elején jelentek meg, és fokozatosan felváltották az olvadóbiztosítékokat a lakossági és kisebb ipari alkalmazásokban.

Az automata biztosítékok forradalmi újítást hoztak, hiszen a leoldás után egy egyszerű kar felkapcsolásával újra működésbe hozhatók voltak. Ez nemcsak a kényelmet növelte, hanem kiküszöbölte a hibás cserékből adódó veszélyeket is. Az elmúlt évtizedekben az automata biztosítékok technológiája folyamatosan fejlődött, egyre pontosabbá és megbízhatóbbá váltak, tovább növelve az elektromos hálózatok biztonságát.

Az automata biztosítékok működési elve: bimetál és mágneses kioldás

Az automata biztosítékok zsenialitása a bennük rejlő kettős védelmi mechanizmusban rejlik, amely két különböző fizikai elven alapul, és kétféle fenyegetésre reagál: a lassú túláramra és a hirtelen zárlatra. Ezek a mechanizmusok a hőkioldás (bimetál) és a mágneses kioldás.

A hőkioldás (bimetál szalag) – védelem a túláram ellen

A túláram elleni védelemért az automata biztosítékban található bimetál szalag felel. A bimetál szalag két különböző fémből készül, amelyek hőtágulási együtthatója eltérő. Amikor áram folyik át rajta, a szalag felmelegszik (Joule-hő). Ha az áramerősség tartósan meghaladja a biztosíték névleges értékét (azaz túláram alakul ki), a bimetál szalag felmelegszik és a két fém eltérő hőtágulása miatt elgörbül. Ez a deformáció egy mechanikus reteszt old ki, ami megszakítja az áramkört. Mivel a felmelegedés és az elgörbülés egy bizonyos időt vesz igénybe, ez a mechanizmus ideális a lassan kialakuló túláramok érzékelésére és megszakítására, megakadályozva a vezetékek túlmelegedését és a szigetelés károsodását.

Ennek a mechanizmusnak az a kulcsfontosságú tulajdonsága, hogy a kioldási idő fordítottan arányos az áramerősséggel: minél nagyobb a túláram, annál gyorsabban melegszik fel és görbül el a bimetál szalag, így annál hamarabb old le a biztosíték. Ez biztosítja, hogy a kisebb, rövid ideig tartó túláramok (pl. egy motor indítási árama) ne okozzanak azonnali leoldást, míg a tartósan túl nagy terhelés időben megszakításra kerüljön.

A mágneses kioldás – védelem a zárlat ellen

A zárlat elleni védelem sokkal gyorsabb reakciót igényel, mivel a zárlati áramok rendkívül magasak és azonnali veszélyt jelentenek. Ezt a feladatot a biztosítékban található mágneses tekercs látja el. Amikor zárlat következik be, az áramerősség hirtelen, rendkívül magas értékre ugrik. Ez a hatalmas áram egy erős mágneses mezőt hoz létre a tekercs körül, amely azonnal behúz egy vasmagot. Ez a vasmag egy pillanat alatt kioldja a mechanikus reteszt, megszakítva az áramkört. A mágneses kioldás gyakorlatilag azonnali, milliszekundumok alatt működésbe lép, megakadályozva a zárlat okozta robbanást, tűzveszélyt és a berendezések súlyos károsodását.

Ez a két mechanizmus együtt, egymást kiegészítve biztosítja az automata biztosítékok rendkívüli hatékonyságát. A bimetál védi a vezetékeket és a készülékeket a tartós túlterheléstől, míg a mágneses kioldás az emberi életet és az egész rendszert óvja a zárlat pusztító hatásaitól. Ez a kettős védelem teszi az automata biztosítékokat az elektromos biztonság sarokkövévé a háztartásokban.

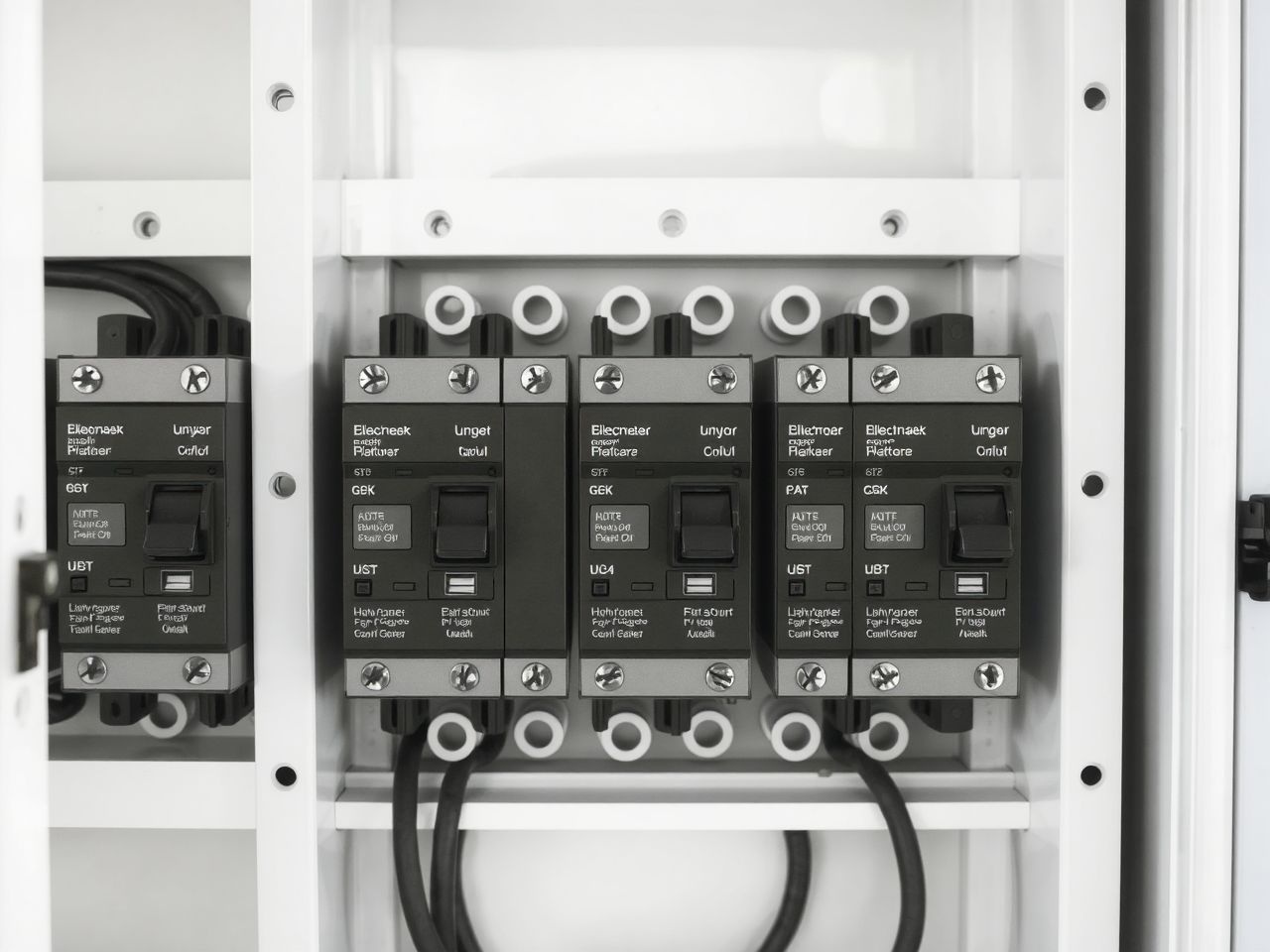

Az automata biztosítékok karakterisztikái és névleges áramai

Az automata biztosítékok nem mind egyformák. Különböző típusokat gyártanak, amelyek eltérő kioldási karakterisztikával és névleges árammal rendelkeznek, hogy a legmegfelelőbb védelmet nyújthassák az adott áramkör és fogyasztók számára. A helyes típus kiválasztása kulcsfontosságú az elektromos hálózat biztonsága és megbízható működése szempontjából.

Névleges áram (In)

A névleges áram (In) az automata biztosíték legfontosabb paramétere. Ez az az áramerősség, amelyet a biztosíték tartósan, leoldás nélkül képes átvezetni. Értékét amperben (A) adják meg (pl. 6A, 10A, 16A, 20A, 25A, 32A). A névleges áramot mindig az adott áramkör vezetékének keresztmetszetéhez és a csatlakoztatott fogyasztók összteljesítményéhez kell igazítani. Egy túl nagy névleges áramú biztosíték nem védené meg megfelelően a vékonyabb vezetéket a túlterheléstől, míg egy túl kicsi névleges áramú biztosíték feleslegesen leoldana normál üzemben is.

Kioldási karakterisztikák (B, C, D)

A kioldási karakterisztika azt írja le, hogy a biztosíték milyen gyorsan old le egy adott túláram vagy zárlat esetén. Ez a paraméter a mágneses kioldás érzékenységét befolyásolja, és három fő típust különböztetünk meg:

B karakterisztika:

• Mágneses kioldási tartomány: 3-5-szöröse a névleges áramnak.
• Alkalmazás: Főként világítási áramkörök, fűtőszálak, ellenállásos fogyasztók és általános célú dugaljak védelmére használják, ahol nincsenek nagy indítási árammal rendelkező motorok. A legérzékenyebb típus, gyorsan leold a kisebb túláramokra is. Ideális a lakossági felhasználásra, ahol a legtöbb berendezés nem produkál jelentős indítási áramlöketeket.
• Példa: Egy 10A-es B karakterisztikájú biztosíték 30-50A közötti áramnál old le azonnal.

C karakterisztika:

• Mágneses kioldási tartomány: 5-10-szerese a névleges áramnak.
• Alkalmazás: Ez a leggyakrabban használt típus a háztartásokban és kisebb ipari környezetben. Alkalmas olyan fogyasztók védelmére, amelyek indításkor nagyobb áramlöketet produkálnak, mint például motorok, transzformátorok, kompresszorok (pl. hűtőszekrény, mosógép, légkondicionáló, porszívó). Kevésbé érzékeny, mint a B típus, így elkerülhetők a felesleges leoldások az indítási áramok miatt.
• Példa: Egy 16A-es C karakterisztikájú biztosíték 80-160A közötti áramnál old le azonnal.

D karakterisztika:

• Mágneses kioldási tartomány: 10-20-szorosa a névleges áramnak.
• Alkalmazás: Ipari környezetben, nagy indítási árammal rendelkező, erőteljes induktív fogyasztók (pl. nagy teljesítményű motorok, hegesztőgépek, transzformátorok, röntgenberendezések) védelmére tervezték. Lakossági felhasználásban ritka, de előfordulhat például egy otthoni műhelyben, ahol nagy teljesítményű gépeket használnak. A legkevésbé érzékeny, hogy elkerülje a rendkívül nagy indítási áramok miatti leoldásokat.
• Példa: Egy 25A-es D karakterisztikájú biztosíték 250-500A közötti áramnál old le azonnal.

A helyes karakterisztika és névleges áram kiválasztása kritikus fontosságú. Egy tapasztalt villanyszerelő képes felmérni az adott áramkör igényeit, és kiválasztani a megfelelő biztosítékokat, garantálva ezzel az elektromos hálózat optimális védelmét és a biztonságos üzemeltetést. A rosszul megválasztott biztosíték vagy nem nyújt megfelelő védelmet (túl nagy), vagy feleslegesen leold (túl kicsi), ami bosszantó, de ami még rosszabb, veszélyes is lehet.

Miért életmentők az automata biztosítékok? Az elektromos balesetek megelőzése

Az automata biztosítékok szerepe messze túlmutat a puszta kényelmen, hogy nem kell biztosítékot cserélni. Valójában életmentő eszközök, amelyek kulcsfontosságúak az otthoni elektromos biztonság fenntartásában. Három fő területen nyújtanak alapvető védelmet:

1. Az elektromos tüzek megelőzése

Az elektromos tűz az egyik legpusztítóbb háztartási baleset, amely gyakran az elektromos hálózat hibás működéséből ered. A túláram és a zárlat a két leggyakoribb kiváltó ok. Amikor egy áramkör túlterhelődik, a vezetékek felmelegszenek. Ez a hő hosszú távon károsítja a szigetelést, ami zárlathoz vezethet, vagy közvetlenül is meggyújthatja a környező éghető anyagokat, például fa burkolatot, függönyöket, szigetelőanyagokat. Zárlat esetén a hirtelen és rendkívül intenzív hőfejlődés azonnal meggyújthatja a közelben lévő anyagokat, villanást és robbanásszerű hangot kísérve.

Az automata biztosítékok pontosan ezeket a jelenségeket hivatottak megakadályozni. A bimetál kioldás a túláramot érzékeli, mielőtt a vezetékek veszélyesen felmelegednének, míg a mágneses kioldás a zárlatot szakítja meg milliszekundumok alatt. Ez a gyors reakcióidő kritikus, hiszen megakadályozza, hogy a hőfejlődés olyan mértékűvé váljon, ami tüzet okozhat. Statisztikák szerint az elektromos hibák a lakástüzek jelentős részéért felelősek. Megfelelően méretezett és működő automata biztosítékokkal ez a kockázat drámaian csökkenthető, ezzel megóvva az otthont és annak lakóit a tűz pusztításától.

2. Áramütéses balesetek elleni védelem

Bár az automata biztosítékok elsődlegesen a túláram és zárlat ellen védenek, közvetett módon hozzájárulnak az áramütéses balesetek megelőzéséhez is. Egy súlyos zárlat, amelyet egy hibás készülék okoz (pl. egy mosógép, amelynek fémháza feszültség alá került), azonnal leoldhatja a biztosítékot. Ezáltal megszakad az áramellátás, mielőtt valaki érintkezésbe kerülne a feszültség alatt lévő felülettel. Fontos azonban megjegyezni, hogy az automata biztosíték önmagában nem nyújt teljes védelmet az emberi élet számára az áramütéssel szemben. Erre a célra az áram-védőkapcsoló (FI relé) szolgál, amelyről később részletesebben is szó lesz. Azonban az automata biztosítékok, a zárlat gyors megszakításával, jelentősen csökkentik a közvetlen áramütés és az égési sérülések kockázatát egy hibás berendezés esetén.

3. Elektromos berendezések védelme

Amellett, hogy az emberi életet és az épületet védik, az automata biztosítékok az értékes elektromos berendezések élettartamát is meghosszabbítják. Egy túláram vagy zárlat komoly károkat okozhat a csatlakoztatott készülékekben, a legrosszabb esetben teljesen tönkreteheti azokat. Gondoljunk csak egy drága televízióra, számítógépre, hűtőszekrényre vagy mosógépre. A biztosíték gyors leoldása megakadályozza, hogy a káros áramimpulzusok eljussanak a készülékekbe, így megóvva azokat a tönkremeneteltől. Ez nemcsak pénzügyi megtakarítást jelent, hanem hozzájárul a háztartás zökkenőmentes működéséhez is.

Összességében az automata biztosítékok a modern elektromos biztonsági rendszerek alapvető és elengedhetetlen elemei. A tűz, az áramütés és a berendezések károsodásának megelőzésével nem csupán komfortot és nyugalmat, hanem szó szerint életet és értékeket óvnak meg.

Az FI relé (áram-védőkapcsoló) – a teljes körű védelem kiegészítője

Bár az automata biztosítékok kiválóan védenek a túláram és a zárlat ellen, van egy kritikus terület, ahol önmagukban nem elegendőek: az emberi élet védelme az áramütéssel szemben. Ezt a feladatot az FI relé, vagy hivatalos nevén áram-védőkapcsoló látja el. Fontos megérteni, hogy az FI relé és az automata biztosíték nem egymás helyettesítői, hanem kiegészítői, amelyek együttesen biztosítják a legmagasabb szintű elektromos biztonságot.

Mi az az FI relé és hogyan működik?

Az FI relé működési elve gyökeresen eltér az automata biztosítékétól. Nem az áramkörben folyó áramerősség nagyságát figyeli, hanem a különbségi áramot. Egy normál, hibátlan áramkörben a fázisvezetőn beáramló áramerősségnek pontosan meg kell egyeznie a nulla vezetőn visszaáramló áramerősséggel. Az FI relé folyamatosan méri ezt a két áramot. Ha a kettő közötti különbség meghalad egy bizonyos, rendkívül alacsony értéket (általában 30 mA a lakossági felhasználásban), az azt jelenti, hogy valahol az áramkörből áram szivárog el – például egy emberi testen keresztül a föld felé. Ezt a szivárgó áramot hívjuk hibaáramnak.

Amint az FI relé érzékeli ezt a minimális különbségi áramot, azonnal, milliszekundumok alatt megszakítja az áramkört. Ez a hihetetlenül gyors reakcióidő kulcsfontosságú, mert megakadályozza, hogy a halálos áramütés kialakuljon. Az emberi test ellenálló képessége az árammal szemben korlátozott, és már viszonylag alacsony áramerősség is okozhat súlyos, akár halálos sérülést. Az FI relé megakadályozza, hogy az áramütés kritikus szintet érjen el.

Miért kötelező és miért életmentő?

Az FI relé beépítése ma már szinte minden új és felújított elektromos hálózatban kötelező Magyarországon és az Európai Unióban is. Ennek oka egyszerű: ez az egyetlen eszköz, amely hatékonyan véd az áramütés ellen. Gondoljunk csak egy nedves környezetben használt készülékre (pl. hajszárító a fürdőszobában), egy hibás szigetelésű hosszabbítóra, vagy egy kisgyermekre, aki egy feszültség alatt lévő tárgyhoz ér. Ilyen esetekben az automata biztosíték nem feltétlenül oldana le, hiszen a hibaáram nem lenne elég nagy ahhoz, hogy túláramot vagy zárlatot okozzon. Az FI relé azonban azonnal reagálna, megmentve ezzel az életet.

FI relé és automata biztosíték együttműködése

Az ideális elektromos biztonsági rendszer az automata biztosítékok és az FI relé kombinációjára épül. Az FI relé a fő megszakító után, az áramkörök elején helyezkedik el, és az összes mögötte lévő áramkört védi az áramütés ellen. Az egyes áramköröket ezután automata biztosítékok védik a túláram és a zárlat ellen. Így, ha egy készülékben zárlat keletkezik, az automata biztosíték old le. Ha valaki áramütést szenved, vagy egy készülékben szigetelési hiba miatt földzárlat lép fel, az FI relé old le. Ez a rétegzett védelem garantálja a lehető legmagasabb szintű biztonságot a háztartásban.

Fontos, hogy az FI relét rendszeresen, havonta egyszer ellenőrizzük a rajta található tesztgomb megnyomásával. Ez a gomb szimulál egy hibaáramot, és az FI relének le kell oldania. Ha nem teszi, azonnal hívjunk villanyszerelőt!

Az otthoni elektromos hálózat felépítése és a biztosítékok helye

Ahhoz, hogy megértsük az automata biztosítékok és az FI relék fontosságát, érdemes áttekinteni egy tipikus háztartási elektromos hálózat alapvető felépítését. A rendszer hierarchikus, és minden szinten megvannak a maga védelmi eszközei.

A főelosztó és a lakáselosztó

Az elektromos energia a szolgáltatótól a főelosztóba érkezik, amely általában a ház külső falán vagy a pincében található. Itt található a főkapcsoló, a fogyasztásmérő (villanyóra) és a főbiztosítékok, amelyek az egész ingatlan védelmét szolgálják a hálózat felől érkező túlterhelések ellen. A főelosztóból egy vastagabb vezetékpár vezeti az áramot a lakás belső elosztó táblájába, a lakáselosztóba, amelyet gyakran “biztosíték szekrénynek” nevezünk.

A lakáselosztó az otthoni elektromos hálózat szíve. Itt találhatóak az egyes áramköröket védő automata biztosítékok és az FI relé(k). A modern lakáselosztók esztétikus, falba süllyesztett vagy falon kívüli dobozok, amelyek átlátszó ajtóval rendelkeznek, hogy láthatóak legyenek a biztosítékok állapota.

Az áramkörök kialakítása

A lakáselosztóból indulnak ki az egyes áramkörök, amelyek az otthon különböző részeinek és fogyasztóinak áramellátását biztosítják. Az áramkörök kialakítása nem véletlenszerű, hanem szigorú szabványok és tervezési elvek alapján történik, figyelembe véve a terheléseket és a biztonsági szempontokat. Jellemzően a következő áramköröket különböztetjük meg:

• Világítási áramkörök: Ezek a legkisebb terhelésű áramkörök, amelyek a lámpatesteket látják el árammal. Jellemzően 6A vagy 10A-es B karakterisztikájú automata biztosítékokkal védik őket.
• Általános dugalj áramkörök: Ide tartoznak a szobákban, nappaliban, hálószobákban található dugaljak, amelyekhez kisebb teljesítményű készülékeket (pl. telefontöltő, TV, számítógép) csatlakoztatunk. Ezeket általában 10A vagy 16A-es B vagy C karakterisztikájú biztosítékokkal védik, a tervezett terheléstől függően.
• Nagyteljesítményű fogyasztók áramkörei: Bizonyos készülékek, mint például a mosógép, mosogatógép, sütő, főzőlap, bojler, légkondicionáló, mikrohullámú sütő, önálló áramkört és speciális biztosítékot igényelnek. Ezek jellemzően 16A, 20A, 25A vagy akár 32A-es C karakterisztikájú biztosítékokkal vannak védve, mivel indításkor nagy áramlöketeket produkálhatnak. Fontos, hogy ezek a készülékek külön áramkörön legyenek, hogy ne terheljék túl az általános dugalj áramköröket.
• Nedves helyiségek áramkörei: A fürdőszoba és a konyha dugaljai, világítása különösen kritikusak. Ezeket az áramköröket kötelezően FI relével kell védeni az áramütés ellen, az automata biztosítékok mellett.

A megfelelő biztosíték kiválasztása és szelektív védelem

A megfelelő biztosíték kiválasztása az adott áramkörhöz elengedhetetlen. Ez nem csak a névleges áram és a karakterisztika helyes megválasztását jelenti, hanem a szelektív védelem elvének figyelembevételét is. A szelektív védelem célja, hogy hiba esetén csak az a biztosíték oldjon le, amelyik a hibás áramkörhöz a legközelebb esik, hagyva a többi áramkört zavartalanul működni. Ez azt jelenti, hogy a főelosztóban lévő biztosítékoknak nagyobb névleges áramúnak kell lenniük, mint a lakáselosztóban lévőknek, és a lakáselosztóban lévő fő FI relé után az egyes áramköri biztosítékoknak kisebb áramúaknak kell lenniük.

A modern lakáselosztókban gyakran több FI relé is található, amelyek különböző áramköröket védenek (pl. egy a nedves helyiségeknek, egy másik az általános dugaljaknak). Ez tovább növeli a szelektivitást és a komfortot, mivel egy hiba esetén nem az egész lakás sötétül el.

Az elektromos hálózat tervezését és kivitelezését mindig bízzuk szakképzett villanyszerelőre. Ők ismerik a legfrissebb szabványokat és előírásokat, és képesek garantálni a biztonságos és megbízható rendszert.

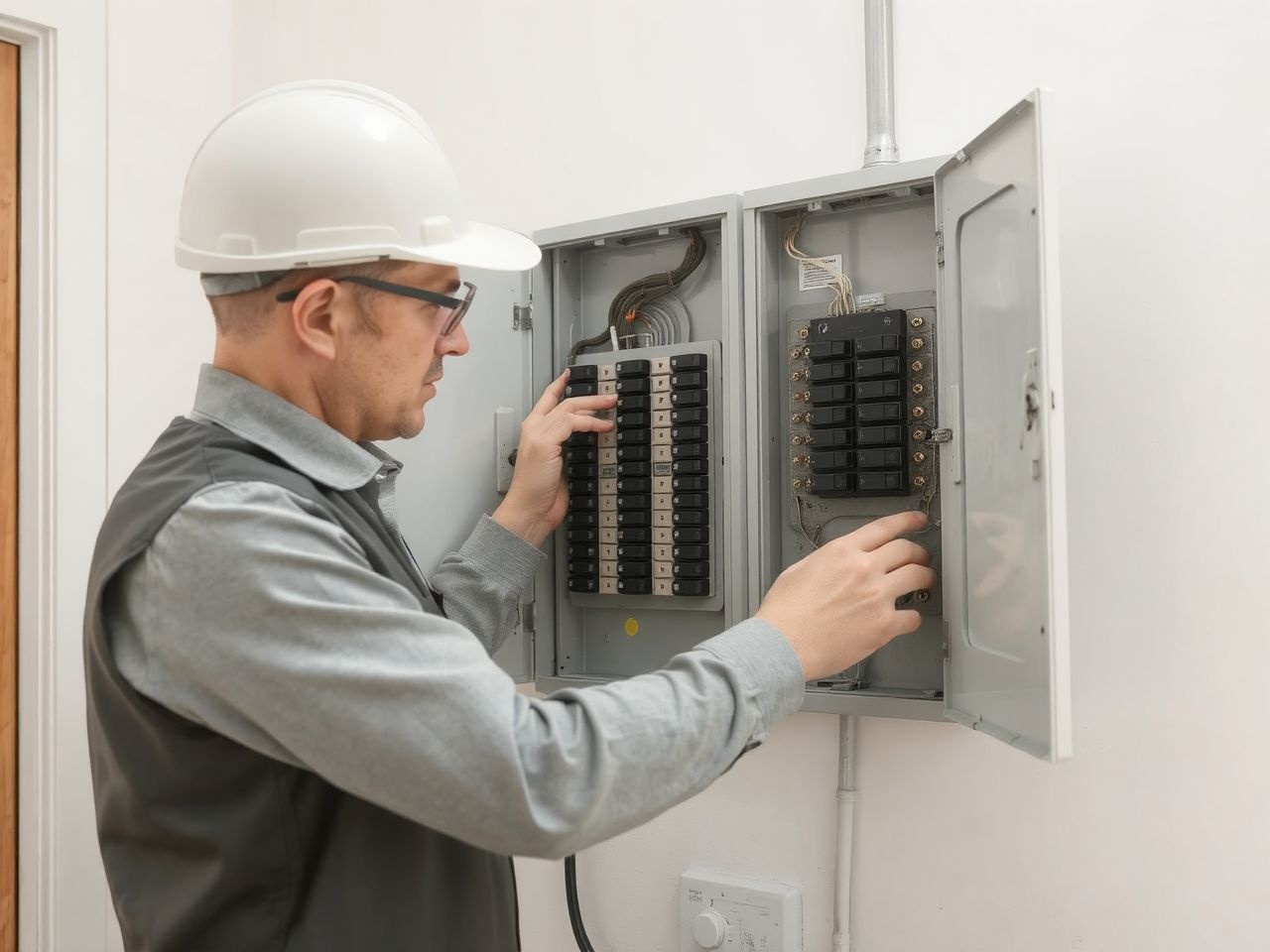

Gyakori problémák és hibakeresés automata biztosítékok esetén

Az automata biztosítékok, bár megbízhatóak, időről időre leoldhatnak, jelezve ezzel egy problémát az elektromos hálózatban. Fontos, hogy megértsük, miért történik ez, és hogyan kezeljük a helyzetet biztonságosan és hatékonyan.

Miért kapcsol le a biztosíték? A három fő ok

Amikor egy automata biztosíték leold, az nem véletlen, hanem egy beépített védelmi mechanizmus eredménye. Három fő oka lehet a leoldásnak:

1. Túlterhelés: Ez a leggyakoribb ok. Akkor következik be, amikor egy adott áramkörhöz túl sok fogyasztót csatlakoztatunk, és az összteljesítményük meghaladja az áramkör és a biztosíték kapacitását. Például, ha egy konyhai áramkörre egyszerre van csatlakoztatva a mikrohullámú sütő, a vízforraló és a kenyérpirító, miközben a mosogatógép is megy, könnyen leoldhat a biztosíték. A túlterhelés a bimetál szalag felmelegedése és elgörbülése miatt váltja ki a hőkioldást.
2. Zárlat (rövidzárlat): Ez a legveszélyesebb ok. Zárlat akkor keletkezik, amikor a fázis- és nulla vezeték (vagy két fázis) közvetlenül érintkezik egymással, például egy sérült kábel, egy hibás készülék vagy egy rosszul elvégzett szerelés miatt. A zárlat rendkívül magas áramerősséget és azonnali mágneses kioldást vált ki. Ez a gyors reakció elengedhetetlen a tűz és a súlyos károk megelőzéséhez.
3. Hibás készülék: Sokszor egy meghibásodott elektromos berendezés okozza a biztosíték leoldását. Ez lehet bön belül zárlatos, vagy olyan hibája van, ami miatt túl sok áramot vesz fel. A probléma forrásának megtalálásához gyakran le kell választani a készülékeket az áramkörről egyenként.

Mit tegyünk, ha lekapcsolt a biztosíték?

A biztosíték leoldása esetén kövessük az alábbi lépéseket a biztonság és a hibaelhárítás érdekében:

1. Ne pánikoljunk! A biztosíték tette a dolgát, megakadályozott egy esetleges veszélyt.
2. Húzzuk ki az összes készüléket az érintett áramkörről! Ez kulcsfontosságú lépés. Ha a leoldás oka túlterhelés volt, ezzel megszüntetjük a problémát. Ha zárlat, akkor is biztonságosabbá tesszük a visszakapcsolást.
3. Ellenőrizzük a biztosítékot a lakáselosztóban. Az automata biztosíték karja lefelé álló pozícióban lesz (vagy középen, ha van ilyen állása).
4. Próbáljuk meg visszakapcsolni a biztosítékot. Óvatosan toljuk fel a kart a “be” (“on”) pozícióba.
5. Ha a biztosíték azonnal leold újra: Ez valószínűleg súlyos zárlatot vagy komoly hibát jelez. Ebben az esetben ne próbálkozzunk többször a visszakapcsolással! Azonnal hívjunk szakképzett villanyszerelőt!
6. Ha a biztosíték fent marad: Ez jó jel. Kezdjük el egyenként visszadugni a készülékeket. Amikor egy adott készülék csatlakoztatása után a biztosíték ismét leold, megtaláltuk a hibás berendezést. Húzzuk ki a hibás készüléket, és ne használjuk, amíg meg nem javították, vagy ki nem cserélték.
7. Ha a biztosíték fent marad, de nem találtunk hibás készüléket: Lehet, hogy egyszerűen túl sok készülék volt egyszerre csatlakoztatva. Fontoljuk meg, hogy melyik készülékeket használjuk egyszerre, és próbáljuk meg elosztani a terhelést különböző áramkörök között.

A gyakran “leugró” biztosíték okai

Ha egy bizonyos biztosíték rendszeresen leold, az egy mélyebben gyökerező problémára utalhat. Ennek okai lehetnek:

• Rendszeres túlterhelés: Az áramkör túl kicsi az adott fogyasztókhoz képest. Megoldás lehet az áramkörök átcsoportosítása, új áramkörök kiépítése, vagy a fogyasztók elosztása.
• Rejtett zárlat: Egy sérült vezeték vagy egy lassan romló készülék belső zárlata okozhatja, hogy időnként, különösen bizonyos körülmények között (pl. nedvesség hatására), leold a biztosíték.
• Hibás biztosíték: Ritkán előfordulhat, hogy maga az automata biztosíték hibásodik meg, és feleslegesen old le. Ebben az esetben csak a csere segíthet, de ezt is bízzuk villanyszerelőre.
• Régi, elavult hálózat: A régi házakban a vezetékek keresztmetszete gyakran alulméretezett a mai fogyasztókhoz képest, és a szigetelés is elöregedhetett. Egy ilyen hálózatban a biztosítékok gyakori leoldása a hálózat felújításának szükségességét jelzi.

Bármilyen kétség esetén, vagy ha a biztosíték visszakapcsolása után azonnal újra leold, mindig hívjunk szakképzett villanyszerelőt! Az elektromos hálózatban való szakszerűtlen beavatkozás rendkívül veszélyes lehet.

Telepítés, karbantartás és szabványok: a biztonságos hálózat alapjai

Az automata biztosítékok és az egész elektromos hálózat biztonságos és megbízható működéséhez elengedhetetlen a szakszerű telepítés, a rendszeres karbantartás és a vonatkozó elektromos szabványok betartása.

Ki végezheti a telepítést? A villanyszerelő fontossága

Az elektromos hálózat bármely részének telepítését, módosítását vagy javítását kizárólag szakképzett és regisztrált villanyszerelő végezheti. Ez nem csupán jogi előírás, hanem a biztonság alapvető feltétele. Az elektromossággal kapcsolatos munka rendkívül veszélyes lehet, és a szakszerűtlen beavatkozás súlyos, akár halálos áramütést, tüzet vagy a berendezések károsodását okozhatja.

A villanyszerelő feladata többek között:

• Az elektromos hálózat tervezése és méretezése a szabványoknak és a várható terheléseknek megfelelően.
• A megfelelő vezeték keresztmetszetek, automata biztosítékok karakterisztikáinak és névleges áramainak, valamint az FI relék kiválasztása.
• A vezetékek szakszerű bekötése, a csatlakozások ellenőrzése.
• Az érintésvédelem megfelelő kialakítása.
• A telepítés utáni ellenőrzések és mérések elvégzése, valamint a szükséges dokumentációk (pl. jegyzőkönyvek) kiállítása.

Rendszeres felülvizsgálatok és karbantartás

Az elektromos hálózat, beleértve az automata biztosítékokat és az FI reléket is, nem igényel folyamatos karbantartást, de bizonyos időközönként szükség van felülvizsgálatokra. A legfontosabb ilyen ellenőrzés az érintésvédelmi felülvizsgálat, amelyet általában 6 évente, bérlemények esetén 3 évente kötelező elvégeztetni. Ezen felülvizsgálat során a villanyszerelő ellenőrzi az összes védelmi eszköz (FI relé, biztosítékok) működését, a vezetékek állapotát, a csatlakozások szorosságát és az érintésvédelem hatékonyságát. A felülvizsgálat célja a rejtett hibák, az elöregedés jeleinek felismerése és a potenciális veszélyforrások megszüntetése.

A felhasználó részéről a karbantartás az FI relé havi tesztgombos ellenőrzéséből és az esetleges hibák (pl. gyakran leoldó biztosíték) időben történő jelzéséből áll. A lakáselosztó szekrény tisztán tartása is fontos, hogy ne kerüljön bele por vagy idegen tárgy.

Magyar és EU szabványok

Az elektromos berendezések és hálózatok tervezését, kivitelezését és üzemeltetését szigorú szabványok szabályozzák. Magyarországon az MSZ (Magyar Szabvány) jelölésű szabványok, valamint az EU harmonizált szabványai (pl. MSZ EN 60898-1 az automata biztosítékokra vonatkozóan) érvényesek. Ezek a szabványok garantálják, hogy az elektromos rendszerek biztonságosak, megbízhatóak és kompatibilisek legyenek.

A szabványok előírják többek között:

• A vezetékek minimális keresztmetszetét az adott áramkörhöz és terheléshez.
• A biztosítékok megfelelő méretezését és karakterisztikáját.
• Az FI relék kötelező alkalmazási területeit (pl. nedves helyiségek).
• Az érintésvédelmi rendszerek kialakítását.
• A szerelési anyagok (pl. kapcsolók, dugaljak, lámpatestek) minőségét és tanúsítását.

A szabványok betartása nem opcionális, hanem kötelező, és a villanyszerelők felelőssége, hogy munkájuk során maradéktalanul megfeleljenek ezeknek az előírásoknak. Csak így garantálható az elektromos biztonság hosszú távon.

Okosotthon és a modern elektromos védelem: a jövő trendjei

Az okosotthon technológiák rohamos fejlődésével az elektromos védelem is új dimenziókba lép. Bár az alapvető funkciók (túláram és zárlat védelem) változatlanok maradnak, a modern rendszerek egyre intelligensebbé és proaktívabbá válnak, tovább növelve a biztonságot és a komfortot.

Okos biztosítékok és rendszerek

A hagyományos automata biztosítékok mellett megjelennek az okos biztosítékok, amelyek képesek kommunikálni az okosotthon rendszerrel. Ezek az eszközök számos előnnyel járhatnak:

• Távfelügyelet: Az okos biztosítékok képesek valós időben adatokat küldeni az áramfogyasztásról, a feszültségről és az áramerősségről. Ez lehetővé teszi a felhasználó számára, hogy okostelefonján vagy tabletjén keresztül távolról is ellenőrizze az elektromos hálózat állapotát.
• Hibajelzés: Ha egy biztosíték leold, az okos rendszer azonnal értesítést küld a tulajdonosnak. Ez különösen hasznos, ha nem vagyunk otthon, de azonnal értesülünk egy esetleges problémáról.
• Távvezérlés: Bizonyos okos rendszerek lehetővé teszik a biztosítékok távoli visszakapcsolását (bizonyos biztonsági protokollok betartásával), ami praktikus lehet, ha például egy vendégnek kell áramot adni egy adott áramkörre.
• Energiamenedzsment: Az okos biztosítékok segíthetnek az energiafogyasztás optimalizálásában. Az adatok elemzésével azonosíthatók az energiapazarló készülékek, és optimalizálható a fogyasztás, hozzájárulva az energiahatékonysághoz.
• Prediktív karbantartás: A rendszeres adatelemzés révén az okos biztosítékok képesek lehetnek előre jelezni a potenciális hibákat, például egy készülék romló állapotát, mielőtt az zárlatot vagy túlterhelést okozna.

A jövő trendjei az elektromos biztonságban

A jövő elektromos biztonsági rendszerei valószínűleg még integráltabbak és intelligensebbek lesznek. Előreláthatólag a következő trendek erősödnek:

• Integrált védelmi modulok: Az automata biztosítékok, az FI relék és az ívzárlati védelmi eszközök (AFDD – Arc Fault Detection Device) egyre inkább egyetlen modulba integrálódnak. Az AFDD-k képesek az ívzárlatok (pl. sérült kábelekben, laza csatlakozásokban keletkező kis ívek) felismerésére, amelyek a hagyományos biztosítékok számára gyakran észrevehetetlenek, de komoly tűzveszélyt jelentenek.
• Mesterséges intelligencia és gépi tanulás: Az AI segítségével a rendszerek képesek lesznek tanulni a háztartás fogyasztási szokásaiból, és finomhangolni a védelmi mechanizmusokat. Például megkülönböztethetik a normál indítási áramot egy valódi túlterheléstől.
• Hálózati diagnosztika: A jövő rendszerei képesek lesznek automatikusan diagnosztizálni a hálózati problémákat, és pontosan meghatározni a hiba helyét, megkönnyítve ezzel a villanyszerelők munkáját.
• Megújuló energiaforrások integrációja: A napelemek és más megújuló energiaforrások elterjedésével az otthoni hálózatok egyre komplexebbé válnak, gyakran kétirányú áramlással. Az intelligens védelmi rendszerek elengedhetetlenek lesznek ezen új kihívások kezeléséhez.

Az okosotthonok és a modern elektromos védelem nem csupán a kényelmet növelik, hanem alapvetően hozzájárulnak a háztartási biztonság új szintjének eléréséhez, minimalizálva az elektromos eredetű balesetek kockázatát.

Tévhitek és gyakran ismételt kérdések az automata biztosítékokról

Az automata biztosítékokkal és az elektromos biztonsággal kapcsolatban számos tévhit és félreértés kering, amelyek komoly veszélyeket rejthetnek. Fontos, hogy tisztázzuk ezeket a pontokat a valódi elektromos biztonság érdekében.

„Csak a régi házakban van szükség a felújításra, a biztosítékok jók.”

Ez egy veszélyes tévhit. Bár a régi, elavult elektromos hálózatokkal rendelkező házakban sürgősebb lehet a felújítás, a modern ingatlanokban is elengedhetetlen a megfelelő védelem. A mai háztartásokban sokkal több elektromos fogyasztót használunk, mint 20-30 évvel ezelőtt. A régi hálózatok egyszerűen nem voltak felkészülve erre a terhelésre. Azonban még egy új házban is előfordulhatnak hibás készülékek, zárlatok vagy túlterhelések, amelyek ellen az automata biztosítékok nyújtanak védelmet. A szabványok is folyamatosan fejlődnek, és amit régen “jónak” tartottak, ma már nem feltétlenül felel meg a biztonsági előírásoknak.

„Minek nekem FI relé, ha van biztosíték?”

Ez egy másik súlyos félreértés, amely az FI relé és az automata biztosíték eltérő funkcióinak nem ismeretéből fakad. Ahogy korábban részleteztük, az automata biztosíték a túláram és a zárlat ellen védi az áramkört és a berendezéseket, elsősorban a tűz megelőzése céljából. Az FI relé viszont az emberi életet védi az áramütés ellen, felismerve a rendkívül alacsony hibaáramokat, amelyek egy biztosítékot nem oldanának le. Egyik sem helyettesíti a másikat; mindkettőre szükség van a teljes körű védelemhez. Az FI relé hiánya egy modern otthonban elfogadhatatlan biztonsági kockázatot jelent.

„Miért nem kapcsol le azonnal a biztosíték, ha bekapcsolok egy gépet?”

Ez a kérdés a biztosítékok karakterisztikájának nem ismeretéből fakad. Mint tudjuk, az automata biztosítékok nem azonnal oldanak le minden túláramra. A bimetál kioldásnak időre van szüksége a felmelegedéshez. Ráadásul az olyan készülékek, mint a hűtőszekrény, mosógép vagy porszívó, indításkor rövid ideig (néhány milliszekundumig) a névleges áramuk többszörösét is felvehetik (indítási áramlöket). A C vagy D karakterisztikájú biztosítékok éppen azért lettek kifejlesztve, hogy ezeket a rövid ideig tartó, de magas áramlöketeket ne tekintsék zárlatnak, és ne oldjanak le feleslegesen. Csak akkor kapcsol le, ha a túláram tartós, vagy a zárlat valóban veszélyes.

„Nagyobb biztosítékot teszek be, és akkor nem kapcsol le.”

Ez a legveszélyesebb tévhit és egyben a leggyakoribb hiba, amit laikusok elkövethetnek. Egy nagyobb névleges áramú biztosíték behelyezése (pl. 10A helyett 16A) azt eredményezi, hogy az áramkör vezetékei túlzottan felmelegedhetnek, mielőtt a biztosíték leoldana. A vezetékek keresztmetszetét ugyanis egy adott áramerősségre méretezik. Ha a biztosíték nagyobb áramot enged át, mint amennyit a vezeték tartósan elvisel, a vezeték túlmelegszik, a szigetelés károsodik, és tűz keletkezhet. Soha ne cseréljünk ki biztosítékot nagyobb névleges áramúra anélkül, hogy egy villanyszerelő felülvizsgálná a teljes áramkört és a vezetékek keresztmetszetét! Ez egyenesen életveszélyes!

„Az okosotthon rendszerek feleslegesek, a hagyományos biztosíték is elég.”

Bár a hagyományos automata biztosítékok alapvető védelmet nyújtanak, az okosotthon rendszerek által kínált lehetőségek (távfelügyelet, hibajelzés, részletes fogyasztási adatok) jelentősen növelhetik a komfortot és a proaktív biztonságot. Nem helyettesítik, hanem kiegészítik a hagyományos védelmet, és új szintre emelhetik az elektromos biztonságot a modern otthonokban. Különösen hasznosak lehetnek például az idősebb, vagy mozgáskorlátozott személyek számára, vagy olyan ingatlanokban, ahol gyakran tartózkodnak távol a tulajdonosok.

A megfelelő információk és a szakszerű hozzáállás kulcsfontosságú az otthoni elektromos biztonság fenntartásában. Kétség esetén mindig forduljunk szakemberhez!

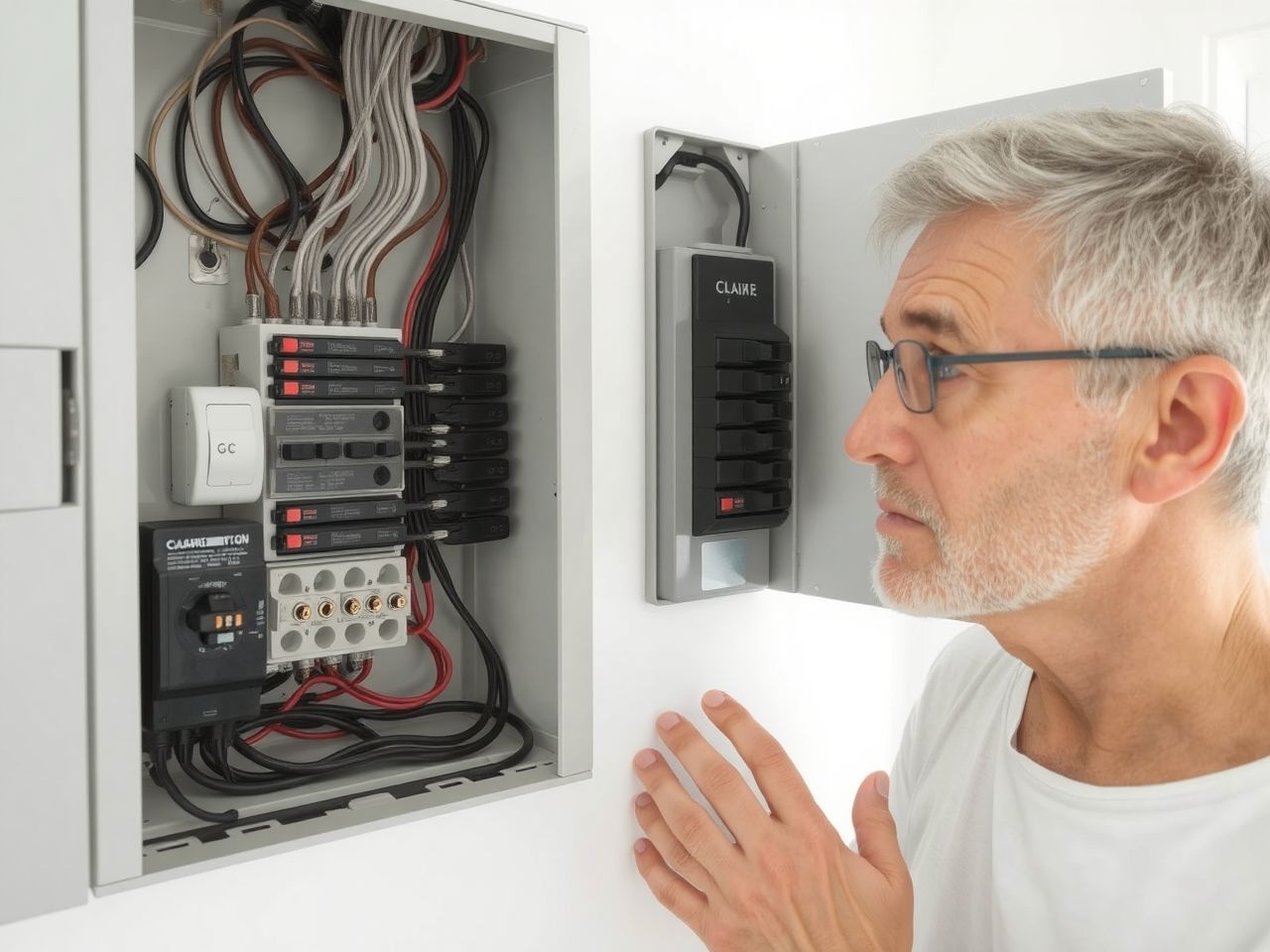

Az automata biztosítékok és a tudatos energiafelhasználás

Bár az automata biztosítékok elsődleges feladata az elektromos hálózat és az emberi élet védelme, szerepük van a tudatos energiafelhasználás és az energiahatékonyság szempontjából is, bár közvetett módon.

Hibás készülékek és az energiaveszteség

Egy hibás elektromos készülék nem csupán biztonsági kockázatot jelent, hanem gyakran energiafaló is lehet. Egy belső zárlatos, vagy hibásan működő motorral rendelkező berendezés sokkal több áramot vehet fel, mint amennyire szüksége lenne, vagy amennyire tervezték. Ez a feleslegesen felvett energia hővé alakul, ami nemcsak veszélyes (túlmelegedés, tűzveszély), hanem jelentős energiaveszteséget is okoz. Az automata biztosítékok, azáltal, hogy ilyen esetekben leoldanak, nemcsak a veszélyt szüntetik meg, hanem felhívják a figyelmet a hibás készülékre, amelynek javítása vagy cseréje hosszú távon energiamegtakarítást eredményezhet.

Gondoljunk csak egy rosszul működő hűtőszekrényre vagy egy régi, meghibásodott fűtőtestre. Ezek a készülékek észrevétlenül növelhetik a villanyszámlát, miközben a biztosítékok leoldása jelzi a problémát, ösztönözve a felhasználót a beavatkozásra.

Túlterhelés elkerülése és az optimális hálózat

A gyakori túlterhelések és az ebből adódó biztosíték leoldások rávilágítanak arra, hogy az áramkörök nincsenek optimálisan kihasználva, vagy az elektromos hálózat alulméretezett. Egy jól megtervezett és méretezett hálózat, amelyben az automata biztosítékok megfelelően vannak elosztva és kiválasztva, lehetővé teszi az energia hatékony elosztását és felhasználását. A felhasználók arra kényszerülnek, hogy tudatosabban osszák el a fogyasztókat az áramkörök között, elkerülve ezzel a felesleges leoldásokat és az ebből adódó bosszúságokat.

Ha a biztosítékok gyakran leoldanak túlterhelés miatt, ez egy jel arra, hogy érdemes felülvizsgáltatni az elektromos hálózatot. Egy tapasztalt villanyszerelő javaslatot tehet az áramkörök átcsoportosítására, esetleges bővítésére, ami hosszú távon nemcsak biztonságosabbá, hanem energiahatékonyabbá is teszi az otthoni rendszert.

Az okos biztosítékok szerepe az energiagazdálkodásban

Ahogy az okosotthon rendszerek egyre inkább terjednek, az okos biztosítékok közvetlen szerepet kapnak az energiagazdálkodásban. A valós idejű fogyasztási adatok gyűjtésével és elemzésével a felhasználók pontosan láthatják, melyik áramkörön mennyi energia fogy, és azonosíthatják a legnagyobb fogyasztókat. Ez az információ segíthet a fogyasztói szokások megváltoztatásában, az energiapazarlás csökkentésében és a költségek optimalizálásában. Az okos rendszerek akár automatikusan is képesek lehetnek bizonyos áramkörök ki- vagy bekapcsolására a fogyasztási csúcsok elkerülése, vagy az olcsóbb tarifák kihasználása érdekében.

Így az automata biztosítékok, bár elsősorban védelmi funkciót töltenek be, közvetetten és közvetlenül is hozzájárulnak egy fenntarthatóbb és gazdaságosabb energiafelhasználáshoz a háztartásokban.

Összefoglaló gondolatok az automata biztosítékokról

Az automata biztosítékok – avagy kismegszakítók – a modern háztartások elektromos biztonságának láthatatlan, de nélkülözhetetlen őrei. Működési elvük, amely a hőkioldáson (bimetál) és a mágneses kioldáson alapul, kettős védelmet biztosít: megóvja az elektromos hálózatot a túláram okozta túlmelegedéstől és a zárlat pusztító hatásaitól. Ez a kettős védelem kulcsfontosságú az elektromos tüzek megelőzésében, az áramütéses balesetek kockázatának csökkentésében és az értékes elektromos berendezések élettartamának meghosszabbításában.

A különböző kioldási karakterisztikák (B, C, D) és a névleges áramok lehetővé teszik a biztosítékok pontos illesztését az adott áramkör és fogyasztók igényeihez, garantálva ezzel az optimális védelmet. Az FI relé (áram-védőkapcsoló) pedig kiegészíti az automata biztosítékok által nyújtott védelmet, kifejezetten az emberi élet védelmére fókuszálva az áramütéssel szemben, és ma már kötelező elem minden modern és felújított elektromos hálózatban.

A szakszerű telepítés, a rendszeres felülvizsgálatok és a vonatkozó elektromos szabványok betartása elengedhetetlen a biztonságos és megbízható rendszer működéséhez. A villanyszerelő szerepe ebben megkérdőjelezhetetlen. A tévhitek eloszlatása és a tudatos energiafelhasználás elősegítése szintén hozzájárul egy biztonságosabb és hatékonyabb otthoni környezet kialakításához.

Az okosotthon technológiák fejlődésével az automata biztosítékok is egyre intelligensebbé válnak, lehetővé téve a távfelügyeletet, a hibajelzést és az energiagazdálkodás optimalizálását, ezzel tovább emelve az elektromos biztonság szintjét. Végső soron az automata biztosítékok nem csupán egyszerű kapcsolók, hanem a modern élet alapvető védelmi eszközei, amelyek csendben, de folyamatosan őrzik otthonunk és családunk biztonságát, és valóban életmentők.
