Az ipari folyamatok, a hétköznapi kényelem és a modern technológia szinte észrevétlenül, mégis alapvetően támaszkodik egy olyan alapvető mérési elvre, mint az áramlás mérése. Gondoljunk csak arra, amikor reggel a kávéfőzőnkből kifolyik a gőzölgő fekete, a zuhanyunkból folyik a víz, vagy éppen az autópályán haladva a járművünk motorja precízen adagolja az üzemanyagot. Ezek mögött a látszólag egyszerű műveletek mögött gyakran kifinomult áramlásérzékelők dolgoznak, melyek biztosítják, hogy minden a megfelelő mennyiségben és ütemben történjen.
Ezek az eszközök a folyadékok és gázok mozgását figyelik, kulcsfontosságú adatokat szolgáltatva a rendszerek vezérléséhez, optimalizálásához és biztonságos működéséhez. Az ipari automatizálástól kezdve az orvosi diagnosztikán át a környezetvédelemig szinte nincs olyan terület, ahol az áramlásmérés ne játszana szerepet. A technológia fejlődésével az áramlásérzékelők egyre pontosabbá, megbízhatóbbá és sokoldalúbbá válnak, lehetővé téve olyan alkalmazásokat, amelyekről korábban csak álmodhattunk.
Ez a cikk mélyrehatóan bemutatja az áramlásérzékelők világát. Megvizsgáljuk a mögöttük rejlő alapvető fizikai elveket, részletesen bemutatjuk a legelterjedtebb típusokat, és feltárjuk, hol találkozhatunk velük a mindennapokban, valamint az ipar számos ágazatában. Célunk, hogy ne csak a technológia működését tegyük érthetővé, hanem rávilágítsunk azokra a széleskörű előnyökre is, amelyeket ezek a gyakran láthatatlan, de nélkülözhetetlen eszközök nyújtanak számunkra.
Miért olyan fontos az áramlás mérése a modern világban?
Az áramlás mérése messze túlmutat a puszta adatgyűjtésen; alapvető fontosságú a folyamatok vezérlésében, a hatékonyság optimalizálásában és a biztonság garantálásában. Gondoljunk csak egy vegyipari üzemre, ahol a reakciók pontos adagolást igényelnek, vagy egy víztisztító telepre, ahol a vegyi anyagok hozzáadása szigorúan szabályozott keretek között történik. Ezekben az esetekben a hibás áramlásmérés nem csupán minőségi problémákat okozhat, hanem súlyos biztonsági kockázatokhoz vagy környezeti szennyezéshez is vezethet.
A gazdasági hatékonyság szempontjából is kiemelkedő az áramlásérzékelők szerepe. Az energiahordozók (gáz, olaj, gőz) pontos mérése elengedhetetlen a költségek nyomon követéséhez és az energiapazarlás minimalizálásához. Egy precíz áramlásmérő segítségével az üzemeltetők optimalizálhatják a fogyasztást, csökkenthetik a veszteségeket és javíthatják a termelési folyamatok hatékonyságát, ami közvetlenül hozzájárul a vállalat jövedelmezőségéhez.
A minőségellenőrzés területén az áramlásmérés biztosítja, hogy a végtermékek megfeleljenek a szigorú előírásoknak. Az élelmiszeriparban például a pasztőrözési folyamatok során a folyadékok áramlási sebességének pontos ellenőrzése garantálja a termékek biztonságosságát és eltarthatóságát. Az orvostechnikában a gyógyszerek adagolása, a lélegeztetőgépek működése, vagy a dialízis folyamata során az áramlásérzékelők életmentő szerepet töltenek be, biztosítva a páciensek számára a megfelelő kezelést.
Az áramlásérzékelők tehát nem csupán mérőeszközök; ők a modern ipar és a mindennapi élet láthatatlan motorjai, amelyek lehetővé teszik a komplex rendszerek zökkenőmentes, biztonságos és hatékony működését. Jelentőségük folyamatosan növekszik, ahogy a technológia fejlődik, és egyre inkább igénylünk precízebb, valós idejű adatokat a minket körülvevő világból.
Az áramlásérzékelők alapvető működési elvei: a fizika a háttérben
Az áramlásérzékelők működése számos különböző fizikai elven alapul, attól függően, hogy milyen típusú folyadékot vagy gázt, milyen pontossággal és milyen körülmények között kell mérni. Az alapvető cél azonban mindig ugyanaz: meghatározni egy adott keresztmetszeten időegység alatt áthaladó anyag mennyiségét, legyen az térfogat (térfogatáram) vagy tömeg (tömegáram).
Az áramlásmérés két fő kategóriába sorolható: a közvetlen és a közvetett mérésre. A közvetlen mérés során az érzékelő közvetlenül a folyadék vagy gáz áramlását detektálja (pl. turbina fordulatszáma). A közvetett mérés ezzel szemben más fizikai paramétereket (pl. nyomáskülönbség, hőmérséklet-változás, hanghullámok terjedési ideje) használ fel az áramlás sebességének vagy mennyiségének meghatározására, majd ezekből az adatokból számítja ki az áramlási értéket.
Fontos különbséget tenni a térfogatáram (pl. liter/perc, m³/óra) és a tömegáram (pl. kg/óra, tonna/nap) között. Míg a térfogatáram a folyadék vagy gáz sűrűségének változásával (hőmérséklet, nyomás) eltérő tömeget jelenthet, a tömegáram a sűrűségtől függetlenül, az anyag tényleges mennyiségét fejezi ki. Bizonyos alkalmazásoknál, például a gázok vagy a hőmérséklet-érzékeny folyadékok mérésénél a tömegáram mérése sokkal pontosabb és megbízhatóbb adatot szolgáltat.
A legtöbb áramlásérzékelő működése valamilyen módon befolyásolja az áramló közeg mozgását, vagy kölcsönhatásba lép vele. Ez az interakció lehet mechanikai (pl. forgó lapát), termikus (hőelvonás), elektromágneses (indukció), akusztikus (ultrahang) vagy akár Coriolis-erőn alapuló. A megfelelő érzékelő kiválasztása mindig az adott alkalmazás specifikus igényeitől függ, figyelembe véve a közeg tulajdonságait, az elvárt pontosságot, a költségeket és a telepítési körülményeket.
„Az áramlásérzékelők a modern ipar láthatatlan motorjai, amelyek lehetővé teszik a komplex rendszerek zökkenőmentes, biztonságos és hatékony működését.”
Nyomáskülönbség elvén működő áramlásérzékelők: az ipar klasszikusai
A nyomáskülönbség elvén működő áramlásérzékelők az ipari áramlásmérés egyik legrégebbi és legszélesebb körben alkalmazott típusát képviselik. Működésük a Bernoulli-elvön alapul, amely kimondja, hogy egy áramló folyadékban vagy gázban a sebesség növekedése nyomáscsökkenéssel jár. Ezek az érzékelők egy szűkítést (primer elem) helyeznek az áramlási útvonalba, amely az áramlási sebesség növekedését és így egy mérhető nyomáskülönbséget okoz a szűkítés előtt és után.
Fojtótárcsás áramlásmérők (Orifice plate)
A fojtótárcsás áramlásmérő a leggyakoribb és legegyszerűbb nyomáskülönbség-mérő eszköz. Egy fémlemezből áll, amelynek közepén egy precízen megmunkált furat található. Ezt a tárcsát a csővezetékbe illesztik. Amikor a folyadék vagy gáz áthalad a furaton, sebessége megnő, és nyomása lecsökken. A szűkítés előtt és után mért nyomáskülönbség arányos az áramlás négyzetgyökével. Előnyei közé tartozik az alacsony bekerülési költség és a robusztus felépítés, hátrányai viszont a viszonylag nagy nyomásesés, az erózióra való hajlam és a korlátozott mérési tartomány.
Venturi-cső
A Venturi-cső egy sima, fokozatosan szűkülő és majd ismét bővülő profilú csőszakasz. A fojtótárcsához hasonlóan itt is a szűkítésben megnő a sebesség és lecsökken a nyomás. A Venturi-cső legnagyobb előnye a fojtótárcsával szemben a sokkal kisebb állandó nyomásesés, ami energiamegtakarítást jelenthet. Ezáltal ideális nagy térfogatáramok mérésére, ahol a nyomásveszteség kritikus tényező. Hátránya a magasabb gyártási költség és a nagyobb beépítési hossz.
Pitot-cső
A Pitot-cső egy speciális eszköz, amelyet elsősorban a folyadékok vagy gázok pontszerű sebességének mérésére használnak, gyakran nagy csővezetékekben vagy légcsatornákban. Két koncentrikus csőből áll: a belső cső a dinamikus nyomást méri (az áramlással szemben áll), míg a külső cső a statikus nyomást. A két nyomás közötti különbségből, a sebesség nyomásából lehet következtetni az áramlás sebességére. Előnye a viszonylag alacsony költség és a minimális nyomásesés, hátránya viszont, hogy csak pontszerű mérést végez, és érzékeny a turbulenciára.
| Típus | Előnyök | Hátrányok | Jellemző alkalmazások |
|---|---|---|---|
| Fojtótárcsa | Alacsony költség, egyszerű telepítés, robusztus | Nagy nyomásesés, alacsony pontosság alacsony áramlásnál, erózió | Gőz, víz, gáz az iparban |
| Venturi-cső | Alacsony nyomásesés, nagy pontosság, alkalmas szennyezett közegekre | Magasabb költség, nagy beépítési hossz | Víz, szennyvíz, gáz, nagyméretű csővezetékek |
| Pitot-cső | Alacsony költség, minimális nyomásveszteség, egyszerű telepítés | Csak pontszerű mérés, érzékeny a turbulenciára és az eltömődésre | Légcsatornák, nagy csővezetékek, gázáramlás |
Ezek az érzékelők a megfelelő kalibrációval és a kiegészítő nyomáskülönbség-távadókkal együtt megbízható és költséghatékony megoldást nyújtanak számos ipari alkalmazáshoz, különösen ott, ahol a közeg tiszta, és a mérési tartomány nem extrém széles.

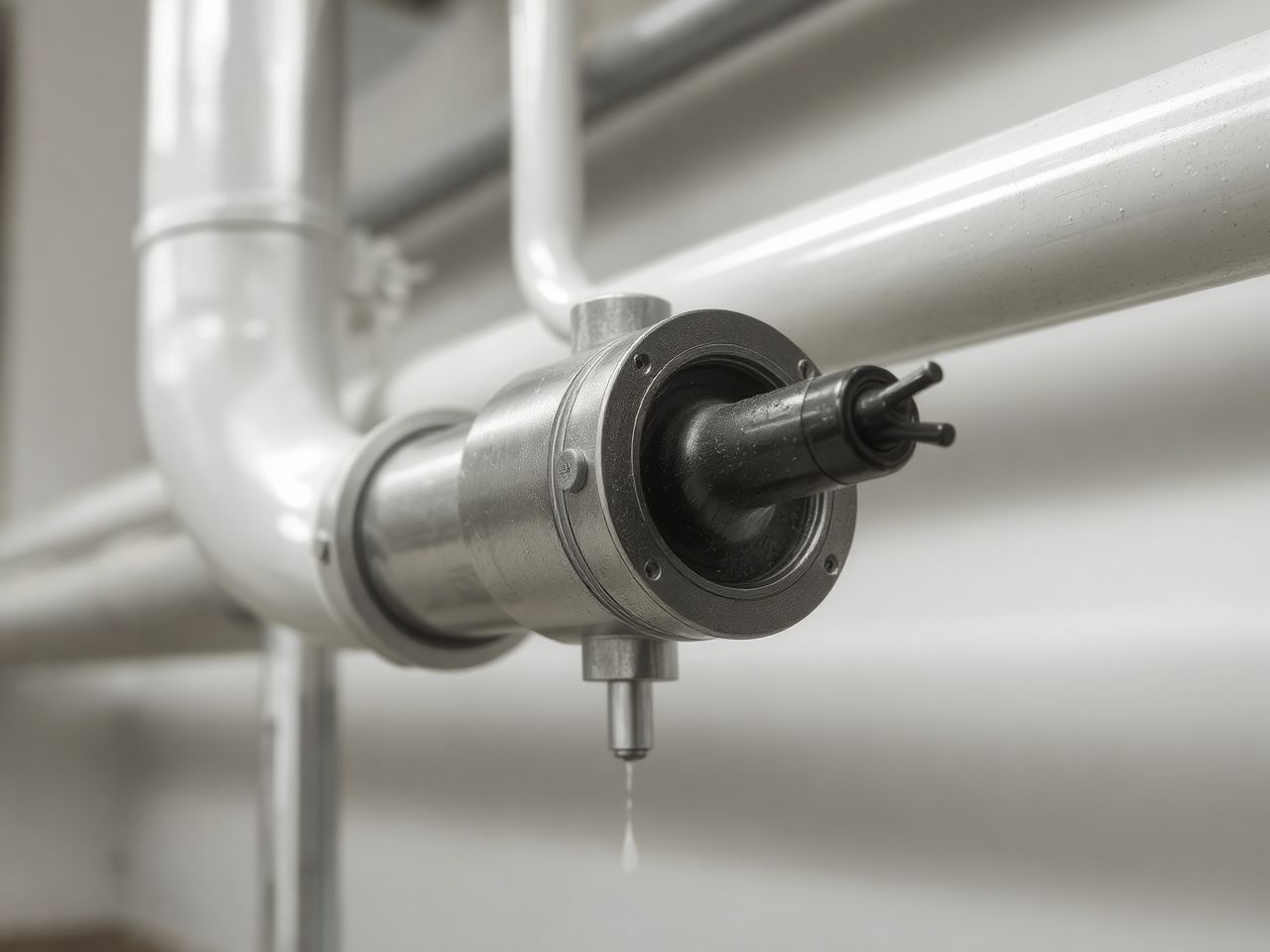

Termikus áramlásérzékelők: a tömegáram precíz mérése
A termikus áramlásérzékelők a folyadék vagy gáz tömegáramát mérik közvetlenül, a hőátadás elvén alapulva. Ez a technológia különösen előnyös a gázok mérésénél, mivel a gázok térfogata jelentősen változhat a hőmérséklet és nyomás függvényében, míg a tömegük stabil marad. A termikus érzékelők kiküszöbölik a nyomás- és hőmérséklet-kompenzáció szükségességét, ami egyszerűsíti a rendszert és növeli a pontosságot.
Működési elv
A legtöbb termikus áramlásmérő két hőmérséklet-érzékelő elemet tartalmaz: egy fűtött érzékelőt és egy referencia-érzékelőt, amely a közeg hőmérsékletét méri. Amikor az áramló közeg elhalad a fűtött érzékelő mellett, hőt von el tőle. Minél nagyobb az áramlási sebesség (és így a tömegáram), annál több hőt von el a közeg, és annál jobban lehűl a fűtött érzékelő. Az érzékelő lehűlése arányos a tömegárammal.
Két fő működési mód létezik:
- Konstans áram (CCA – Constant Current Anemometer): Ebben az esetben a fűtött érzékelőn keresztülfolyó áram állandó, és a hőmérséklet-különbséget mérik a fűtött és a referencia érzékelő között. Az áramlás növekedésével a hőmérséklet-különbség csökken.
- Konstans hőmérséklet (CTA – Constant Temperature Anemometer): Ez a gyakoribb módszer. Itt egy elektronikus áramkör tartja állandó hőmérsékleten a fűtött érzékelőt a referencia-érzékelőhöz képest. Az áramlás növekedésével több energiára van szükség az érzékelő állandó hőmérsékleten tartásához. Az ehhez szükséges energia (áram) mérésével közvetlenül következtethetünk a tömegáramra.
Előnyök és hátrányok
A termikus áramlásérzékelők számos előnnyel rendelkeznek: közvetlenül mérik a tömegáramot, nincsenek mozgó alkatrészeik, ami csökkenti a kopást és a karbantartási igényt. Különösen alkalmasak alacsony áramlási sebességek mérésére és gázokhoz. Hátrányuk, hogy érzékenyek a közeg összetételének változására, és lerakódások esetén pontatlanná válhatnak. A folyadékok mérésekor a hővezető képesség változása befolyásolhatja a pontosságot.
Alkalmazási területek
Ezek az érzékelők széles körben alkalmazhatók. Az ipari automatizálásban a sűrített levegő, földgáz vagy egyéb technológiai gázok fogyasztásának mérésére használják. A HVAC rendszerekben a légáramlási sebesség szabályozására szolgálnak, biztosítva a megfelelő szellőzést és fűtést. Az autóiparban a motorok légbeömlő rendszerében a beszívott levegő tömegáramát mérik (MAF szenzorok), ami kulcsfontosságú az üzemanyag-befecskendezés és a károsanyag-kibocsátás szabályozásában. A laboratóriumi alkalmazásokban precíz gázadagolásra és kromatográfiás rendszerekben is megtalálhatók.
Coriolis áramlásmérők: a legpontosabbak egyike
A Coriolis áramlásmérők az egyik legfejlettebb és legpontosabb áramlásmérő technológiát képviselik, amely közvetlenül méri a tömegáramot, valamint a sűrűséget és a hőmérsékletet is képes meghatározni. Működésük a Coriolis-erő elvén alapul, amely egy forgó referenciakeretben mozgó testekre hat. Ez az elv teszi őket különösen alkalmassá a nagy pontosságot igénylő alkalmazásokhoz, függetlenül a közeg típusától.
Működési elv
A Coriolis áramlásmérő belsejében egy vagy több vibráló cső található, amelyet egy meghajtó rendszer (általában elektromágneses) állandó frekvencián rezegtet. Amikor folyadék vagy gáz áramlik át ezeken a csöveken, a Coriolis-erő hatására a cső eltorzul vagy elcsavarodik. Ennek az elcsavarodásnak az iránya és mértéke arányos a tömegárammal.
Két érzékelő (például optikai vagy mágneses) méri a cső bemeneti és kimeneti oldalán a rezgés fáziseltolódását. Amikor az áramlás elindul, a Coriolis-erő miatt a cső bemeneti oldala egy irányba, a kimeneti oldala pedig az ellenkező irányba torzul el. Ez a torzulás okoz fáziseltolódást a két érzékelő jele között. Minél nagyobb a tömegáram, annál nagyobb a fáziseltolódás. A sűrűséget a cső rezgési frekvenciájának változásából, a hőmérsékletet pedig egy beépített hőmérséklet-érzékelővel mérik.
Előnyök és hátrányok
A Coriolis áramlásmérők legfőbb előnye a kiemelkedő pontosság (akár 0,1-0,05%-os mérési hiba), a közvetlen tömegáram mérés, valamint az, hogy függetlenek a közeg fizikai tulajdonságaitól (viszkozitás, sűrűség, hőmérséklet, nyomás) a kalibráció után. Egyetlen eszközzel képesek folyadékok, gázok, gőzök és akár iszapok mérésére is. Nincsenek mozgó alkatrészeik, minimális a nyomásesés, és alkalmasak kétfázisú áramlásra is korlátozottan. Hátrányuk a magas bekerülési költség, a viszonylag nagy méret és tömeg, valamint az, hogy érzékenyek a külső rezgésekre.
Alkalmazási területek
A Coriolis áramlásmérők ideálisak olyan iparágakban, ahol a pontosság és a megbízhatóság kritikus. A gyógyszeriparban a hatóanyagok precíz adagolására, a vegyiparban a reakciók pontos vezérlésére és a nagy értékű anyagok mérésére használják. Az élelmiszer- és italgyártásban a sűrűség és a tömegáram egyidejű mérése segít a minőségellenőrzésben (pl. cukortartalom, alkoholfok). Az olaj- és gáziparban a szállítási és tárolási folyamatokban, valamint a kereskedelmi elszámolásban (custody transfer) elengedhetetlenek a nagy pontosság miatt. Emellett a laboratóriumokban és a kutatás-fejlesztésben is gyakran alkalmazzák őket.
Elektromágneses áramlásmérők: vezető folyadékok specialistái
Az elektromágneses áramlásmérők, vagy más néven magméterek, a folyadékok áramlásának mérésére szolgálnak, különösen olyan esetekben, ahol a közeg elektromosan vezetőképes. Működésük a Faraday-féle elektromágneses indukció törvényén alapul, amely szerint egy vezető, amely mágneses térben mozog, elektromos feszültséget indukál.
Működési elv
Az elektromágneses áramlásmérő egy nem-mágneses anyagból készült csőből áll, amelyben két elektromágneses tekercs hoz létre egy állandó vagy pulzáló mágneses teret. A cső falába két elektróda van beépítve, amelyek a folyadékkal érintkeznek. Amikor egy elektromosan vezető folyadék áramlik át a mágneses térben, a Faraday-törvény értelmében feszültség indukálódik a folyadékban, amely merőleges az áramlás irányára és a mágneses térre.
Ez az indukált feszültség arányos a folyadék áramlási sebességével. Az elektródok mérik ezt a feszültséget, amelyet azután átalakítanak egy standard elektromos jellé, amely az áramlási sebességet jelzi. Mivel a csőben nincsenek mozgó alkatrészek és nincs szűkítés, az elektromágneses áramlásmérők minimális nyomásesést okoznak, és nem akadályozzák az áramlást.
Előnyök és hátrányok
Az elektromágneses áramlásmérők számos előnnyel rendelkeznek: nincsenek mozgó alkatrészeik, így alacsony a karbantartási igény és nincs kopás. Minimális nyomásesést okoznak, ami energiamegtakarítást jelent. Nagyon széles mérési tartományban működnek, és pontosak még alacsony áramlási sebességeknél is. Különösen alkalmasak szennyezett, koptató hatású, iszapos vagy viszkózus folyadékok, valamint agresszív vegyi anyagok mérésére. Hátrányuk, hogy csak elektromosan vezető folyadékokhoz használhatók (minimum 5-20 µS/cm vezetőképesség szükséges). Nem alkalmasak gázok, tiszta desztillált víz vagy szénhidrogének mérésére.
Alkalmazási területek
Az elektromágneses áramlásmérők széles körben elterjedtek a vízgazdálkodásban és szennyvízkezelésben, ahol ivóvíz, szennyvíz, iszap és egyéb vizes oldatok mérésére használják őket. A vegyiparban savak, lúgok és más agresszív folyadékok adagolására és mérésére alkalmazzák. Az élelmiszer- és italgyártásban tej, sör, gyümölcslevek és egyéb élelmiszeripari folyadékok áramlását ellenőrzik velük, gyakran higiénikus kivitelben. A gyógyszeriparban is alkalmazzák steril folyamatokban. Emellett a bányászatban és a papíriparban is megtalálhatók, ahol a szuszpenziók és iszapok áramlását mérik.
Ultrahangos áramlásérzékelők: érintésmentes és sokoldalú megoldások
Az ultrahangos áramlásérzékelők a hanghullámok terjedési sebességének elvén alapulnak, és egyre népszerűbbek az áramlásmérésben, különösen ott, ahol érintésmentes mérésre van szükség, vagy ahol a hagyományos érzékelők nem alkalmazhatók. Két fő típusa van: a Doppler-effektuson alapuló és az átfutási idő (transit-time) elvén működő.
Doppler-effektuson alapuló ultrahangos áramlásmérők
Ezek az érzékelők a Doppler-effektust használják ki, amely azt jelenti, hogy egy mozgó tárgyról visszaverődő hanghullám frekvenciája megváltozik. Az érzékelő egy ultrahang jelet bocsát ki a folyadékba, amelyben apró részecskék (pl. buborékok, szilárd részecskék) vannak. A részecskékről visszaverődő jel frekvenciája eltér az eredeti frekvenciától, és ez a frekvenciaeltolódás arányos a folyadék áramlási sebességével. Minél nagyobb az áramlás sebessége, annál nagyobb a frekvenciaeltolódás.
Előnyei: Képes szennyezett, buborékos vagy iszapos folyadékok mérésére, érintésmentes (gyakran a cső külső falára szerelhető), viszonylag olcsó.
Hátrányai: Igényel, hogy legyenek a folyadékban visszaverő részecskék (legalább 25-100 ppm), pontossága alacsonyabb lehet, mint más típusoké, érzékeny a közeg akusztikai tulajdonságainak változására.
Átfutási idő (transit-time) elvén működő ultrahangos áramlásmérők
Ez a típus két ultrahang-adó/vevő egységet használ, amelyek a cső átellenes oldalán helyezkednek el, jellemzően az áramlás irányával bizonyos szögben. Az egyik adó jelet küld a másiknak az áramlással megegyező irányban, a másik pedig az áramlással ellentétes irányban. A hanghullámok terjedési sebessége az áramlás irányában gyorsabb, mint az áramlás ellenében. Az átfutási idők közötti különbségből pontosan meghatározható a folyadék átlagos áramlási sebessége.
Előnyei: Nagyon pontos (akár 0,5-1% hiba), alkalmas tiszta folyadékok és gázok mérésére, nincsenek mozgó alkatrészei, minimális nyomásesés, érintésmentes (külső rögzítés lehetséges), széles mérési tartomány.
Hátrányai: Nem alkalmas erősen szennyezett, buborékos vagy iszapos folyadékok mérésére (a hanghullámok elnyelődnek), érzékeny a cső falvastagságára és anyagára.
Alkalmazási területek
Az ultrahangos áramlásérzékelők rendkívül sokoldalúak. A vízgazdálkodásban az ivóvíz és a szennyvíz mérésére használják őket, gyakran nagy átmérőjű csővezetékekben. Az olaj- és gáziparban a szénhidrogének szállításának ellenőrzésére, a vegyiparban agresszív vagy veszélyes folyadékok érintésmentes mérésére. A HVAC rendszerekben hűtővíz és fűtővíz áramlásának mérésére, az élelmiszeriparban pedig higiénikus és szennyeződésmentes mérésekre. Különösen népszerűek a hordozható ultrahangos áramlásmérők, amelyekkel gyorsan és egyszerűen lehet ellenőrző méréseket végezni a helyszínen, a csővezeték megbontása nélkül.
Turbinás és lapátkerekes áramlásmérők: mechanikus megbízhatóság
A turbinás és lapátkerekes áramlásmérők a térfogatáram mérésére szolgáló mechanikus eszközök, amelyekben az áramló közeg egy forgó elemet (turbinát vagy lapátkereket) hajt meg. A forgó elem fordulatszáma arányos az áramlási sebességgel, és ebből közvetlenül következtethető a térfogatáram.
Turbinás áramlásmérők
A turbinás áramlásmérő egy csővezetékbe épített rotorból áll, amelyen lapátok találhatók. Amikor a folyadék vagy gáz áthalad a mérőn, az áramlás hatására a rotor forogni kezd. A rotor fordulatszámát egy érzékelő (például mágneses pick-up, optikai érzékelő) detektálja, amely impulzusokat generál. Az impulzusok száma időegység alatt egyenesen arányos az áramló közeg térfogatával.
Előnyei: Magas pontosság (0,25-1% hiba), széles mérési tartomány, gyors válaszidő, viszonylag kompakt méret.
Hátrányai: Mozgó alkatrészek miatt kopás és karbantartási igény, érzékeny a közeg viszkozitására és tisztaságára (szennyeződések károsíthatják a rotort), nyomásesést okoz. Nem alkalmas alacsony áramlási sebességekre.
Lapátkerekes áramlásmérők (Paddlewheel flow meters)
A lapátkerekes áramlásmérők egyszerűbb és költséghatékonyabb alternatívái a turbinás mérőknek. Egy kis lapátkereket tartalmaznak, amely jellemzően a csővezeték középpontjában, egy tengelyen forog. A lapátkerék fordulatszámát szintén egy érzékelő (gyakran mágneses) detektálja. Ezek az eszközök általában beilleszthetők a csővezetékbe, vagy a cső falán keresztül, egy T-idomba építve is alkalmazhatók.
Előnyei: Nagyon alacsony költség, egyszerű telepítés és karbantartás, minimális nyomásesés, széles méretválaszték.
Hátrányai: Alacsonyabb pontosság, mint a turbinás mérőké, érzékeny a folyadék viszkozitására és a szilárd részecskékre, hajlamosabb az eltömődésre.
Alkalmazási területek
A turbinás áramlásmérőket gyakran használják az olaj- és gáziparban a nyersolaj, finomított termékek és földgáz mérésére, valamint a vízgazdálkodásban nagy mennyiségű víz elszámolására. Az élelmiszer- és italgyártásban is előfordulnak tiszta folyadékok, például tej vagy sör mérésére. A vegyiparban a tiszta, nem agresszív folyadékok adagolására és ellenőrzésére is alkalmazzák.
A lapátkerekes áramlásmérők költséghatékonyságuk miatt népszerűek a vízkezelésben, az öntözőrendszerekben, a medence- és spa-technológiában, valamint az ipari hűtőrendszerekben. Otthoni és kereskedelmi alkalmazásokban is gyakran találkozhatunk velük, ahol az alacsonyabb pontossági igény mellett a költség a fő szempont.
Örvényes áramlásmérők: a Kármán-féle örvénysor
Az örvényes áramlásmérők egy viszonylag modern technológiát képviselnek, amely a Kármán-féle örvénysor jelenségén alapul. Ez az elv megbízható és pontos áramlásmérést tesz lehetővé gázok, gőzök és folyadékok esetében egyaránt, mozgó alkatrészek nélkül.
Működési elv
Amikor egy folyadék vagy gáz áramlik egy tompa test (ún. örvénykeltő test vagy bluff body) mellett, az áramlás a test mögött örvényeket (vortexeket) hoz létre. Ezek az örvények felváltva válnak le a test két oldaláról, egy szabályos mintázatot, azaz a Kármán-féle örvénysort képezve. Az örvények leválási frekvenciája egyenesen arányos az áramlási sebességgel.
Az örvényes áramlásmérő egy érzékelőt (pl. piezoelektromos, kapacitív vagy termikus) tartalmaz, amely detektálja ezeket a nyomásingadozásokat vagy hőmérséklet-változásokat, amelyeket az örvények leválása okoz. Az érzékelő ezeket a jeleket elektromos impulzusokká alakítja, amelyek frekvenciája az áramlási sebességre utal. Mivel a frekvencia közvetlenül arányos az áramlással, a térfogatáram egyszerűen kiszámítható.
Előnyök és hátrányok
Az örvényes áramlásmérők számos előnnyel rendelkeznek: nincsenek mozgó alkatrészeik, ami alacsony karbantartási igényt és hosszú élettartamot biztosít. Széles hőmérsékleti és nyomástartományban működnek, és alkalmasak gázok, gőzök és folyadékok mérésére. Viszonylag alacsony a nyomásesés, és jó pontossággal mérnek. Különösen jól alkalmazhatók gőz mérésére, ahol a kondenzátumra való érzékenység alacsonyabb, mint más technológiáknál.
Hátrányuk, hogy érzékenyek a csővezetékben lévő turbulenciára, ezért egyenes bevezető és kivezető szakaszokra van szükségük a pontos méréshez. Nem alkalmasak nagyon alacsony áramlási sebességekre, mivel ilyenkor az örvények nem képződnek stabilan. Erősen viszkózus folyadékok és szuszpenziók mérésére sem ideálisak.
Alkalmazási területek
Az örvényes áramlásmérők kiemelten fontosak az energiaiparban, ahol a gőz és a sűrített levegő fogyasztásának mérésére használják őket, segítve az energiahatékonyság növelését. A vegyiparban a különböző gázok és folyadékok folyamatellenőrzésére, a finomítóiparban a szénhidrogén-gázok mérésére. A HVAC rendszerekben is előfordulnak a légáramlás szabályozására. Robusztus kialakításuk miatt gyakran alkalmazzák őket zord ipari környezetben is.
„A Coriolis áramlásmérők kiemelkedő pontosságukkal és sokoldalúságukkal a modern ipari méréstechnika csúcsát képviselik.”
Változó keresztmetszetű áramlásmérők (rotaméterek): egyszerű és vizuális
A változó keresztmetszetű áramlásmérők, közismertebb nevükön rotaméterek, a folyadékok és gázok térfogatáramának vizuális mérésére szolgálnak. Egyszerű felépítésük, alacsony költségük és könnyű leolvashatóságuk miatt rendkívül népszerűek számos ipari és laboratóriumi alkalmazásban, ahol a nagy pontosság nem a legfőbb szempont, de a gyors vizuális ellenőrzés fontos.
Működési elv
A rotaméter egy függőlegesen elhelyezett, kúpos, átlátszó csőből áll, amelynek az alja szűkebb, a teteje pedig szélesebb. A csőben egy szabadon mozgó úszó (float) található, amelynek anyaga általában sűrűbb, mint a mért közegé. Amikor a folyadék vagy gáz alulról felfelé áramlik a csőben, az áramló közeg nyomást gyakorol az úszóra, felemelve azt.
Minél nagyobb az áramlási sebesség, annál magasabbra emelkedik az úszó, mivel az áramlás által kifejtett felfelé irányuló erő növekszik. Az úszó addig emelkedik, amíg az áramlás által kifejtett erő, valamint a felhajtóerő egyensúlyba nem kerül az úszó súlyával. Mivel a cső kúpos, az úszó körül egyre nagyobb áramlási keresztmetszet keletkezik, amíg az erők egyensúlyba nem jönnek. Az úszó pozíciója a kúpos cső oldalán elhelyezett skálán közvetlenül leolvasható, és az áramlási térfogatáramot jelzi.
Előnyök és hátrányok
A rotaméterek számos előnnyel bírnak: rendkívül egyszerűek és megbízhatóak, nincsenek szükségük külső áramforrásra, és közvetlenül, vizuálisan leolvashatók. Költséghatékonyak, könnyen telepíthetők és karbantarthatók. Viszonylag alacsony nyomásesést okoznak. Hátrányuk, hogy általában alacsonyabb a pontosságuk, mint más típusoknak (jellemzően 1-5% hiba), és érzékenyek a közeg viszkozitásának és sűrűségének változására. Vertikális telepítést igényelnek, és nem alkalmasak átlátszatlan vagy szennyezett közegekre, amelyek elhomályosíthatják a skálát vagy eltömíthetik az úszót.
Alkalmazási területek
A rotamétereket széles körben alkalmazzák a laboratóriumokban gázok és folyadékok adagolására és ellenőrzésére (pl. gázkromatográfiában, laboratóriumi reaktorokban). Az orvosi technológiában az oxigénadagolókban és anesztéziás gépekben a gázáramlás szabályozására szolgálnak. Az ipari folyamatokban hűtővíz áramlásának ellenőrzésére, gázégők levegő- vagy gázellátásának vizuális monitorozására, valamint kis mennyiségű vegyi anyag adagolására használják. A vízkezelésben a pH-beállító vegyszerek vagy fertőtlenítőszerek adagolásának vizuális ellenőrzésére is alkalmasak.
Pozitív elmozdulású áramlásmérők: a térfogat pontos mérése
A pozitív elmozdulású áramlásmérők (PD mérők) a térfogatáram mérésére szolgálnak azáltal, hogy mechanikusan elkülönítik és rögzített térfogatokban adagolják az áramló folyadékot vagy gázt. Ezek az eszközök rendkívül pontosak, különösen viszkózus folyadékok és alacsony áramlási sebességek mérése esetén, és gyakran használják őket a kereskedelmi elszámolásban (custody transfer).
Működési elv
A PD áramlásmérők belső terében precízen megmunkált, mozgó elemek (pl. fogaskerekek, ovális rotorok, csavarok, dugattyúk, membránok) találhatók, amelyek egy zárt kamrát képeznek. Amikor a folyadék vagy gáz belép a mérőbe, ezek a mozgó elemek elkapják a folyadék egy meghatározott, fix térfogatát, majd elengedik azt a kimeneti oldalon, miközben egy újabb adagot fognak fel a bemeneti oldalon. Minden ilyen ciklus során egy ismert térfogatú közeg halad át a mérőn.
A mozgó elemek forgását vagy elmozdulását egy mechanikus számláló vagy egy elektronikus érzékelő (pl. mágneses érzékelő) detektálja. Az elvégzett ciklusok számából közvetlenül és nagyon pontosan meghatározható az átáramlott folyadék vagy gáz teljes térfogata. Az időegység alatti ciklusok száma pedig a térfogatáramot adja meg.
Főbb típusok
Számos PD áramlásmérő típus létezik, mindegyik más-más mozgó elemmel és alkalmazási területtel:
- Ovális fogaskerekes mérők: Két ovális fogaskerék forog egymással szinkronban, rögzített térfogatokat zárva be. Ideálisak viszkózus folyadékokhoz.
- Nutating disc mérők: Egy korong lengő mozgást végez egy kamrában, minden lengéssel rögzített térfogatot adagolva. Gyakori vízmérőknél.
- Rotary vane mérők: Forgó lapátok zárják be a folyadékot.
- Helical gear mérők: Két csavar alakú rotor forog egymásba kapaszkodva.
Előnyök és hátrányok
A pozitív elmozdulású áramlásmérők fő előnye a kiemelkedő pontosság, különösen viszkózus folyadékok és alacsony áramlási sebességek esetén. Közvetlenül mérik a térfogatot, és nem igényelnek egyenes csőszakaszokat. Jó ismételhetőséggel rendelkeznek, és széles viszkozitási tartományban alkalmazhatók. Hátrányuk a mozgó alkatrészek miatti kopás és karbantartási igény, a viszonylag nagy nyomásesés, valamint az, hogy nem alkalmasak szennyezett, koptató hatású közegekre, mivel a részecskék károsíthatják a precízen illesztett mozgó elemeket.
Alkalmazási területek
A PD áramlásmérők kulcsfontosságúak az olaj- és gáziparban az üzemanyagok, nyersolaj és finomított termékek elszámolására a töltőállomásokon, tartálykocsikban és finomítókban. A vegyiparban a drága vagy veszélyes vegyi anyagok precíz adagolására és mérésére. Az élelmiszer- és italgyártásban a szirupok, olajok és egyéb viszkózus folyadékok pontos töltésére. A gyógyszeriparban a gyógyszerkomponensek adagolására. Emellett az otthoni vízmérők jelentős része is nutating disc típusú PD mérő.
Az áramlásérzékelő kiválasztásának szempontjai: a tökéletes illeszkedés megtalálása
Az áramlásérzékelő kiválasztása egy összetett feladat, amely számos tényező alapos mérlegelését igényli. Mivel nincs egyetlen “legjobb” áramlásmérő, a döntés mindig az adott alkalmazás specifikus igényeitől függ. Egy rosszul megválasztott érzékelő pontatlan mérésekhez, megnövekedett karbantartási költségekhez vagy akár a rendszer meghibásodásához is vezethet.
Íme a legfontosabb szempontok, amelyeket figyelembe kell venni:
A mért közeg tulajdonságai
- Közeg típusa: Folyadék, gáz, gőz, iszap, szuszpenzió. Ez az elsődleges szűrő, amely kizár bizonyos technológiákat (pl. elektromágneses mérő nem jó gázhoz).
- Vezetőképesség: Elektromágneses mérők csak vezetőképes folyadékokhoz (víz, savak, lúgok).
- Viszkozitás: Magas viszkozitású folyadékokhoz (olaj, szirup) PD mérők, Coriolis mérők, alacsony viszkozitásúakhoz turbinás vagy ultrahangos.
- Sűrűség: Tömegáram mérésénél (Coriolis, termikus) a sűrűség közvetlenül befolyásolja az eredményt, vagy az érzékelő direkt méri azt.
- Hőmérséklet és nyomás: Az érzékelőnek képesnek kell lennie ellenállni a maximális üzemi hőmérsékletnek és nyomásnak. A gázok térfogatárama hőmérséklet- és nyomásfüggő.
- Tisztaság, szennyezettség: Szilárd részecskék, buborékok, rostok jelenléte. A mozgó alkatrészeket tartalmazó mérők (turbinás, PD) érzékenyek a szennyeződésekre. Ultrahangos Doppler és elektromágneses mérők jobban bírják a szennyezett közegeket.
- Agresszivitás, korrózió: A mérő anyagának kompatibilisnek kell lennie a közeggel (rozsdamentes acél, PTFE bélés stb.).
Mérési követelmények
- Pontosság és ismételhetőség: Mekkora a megengedett mérési hiba? A Coriolis mérők a legpontosabbak, a rotaméterek a legkevésbé.
- Mérési tartomány (rangeability): Mekkora az áramlási sebesség minimális és maximális értéke, és mekkora a mérő “turn-down” aránya (max/min mérhető áramlás)?
- Válaszidő: Mennyire gyorsan kell reagálnia az érzékelőnek az áramlás változására?
- Térfogat- vagy tömegáram: Melyik adatra van szükségünk?
Üzemi és környezeti feltételek
- Telepítési hely: Egyenes csőszakaszok hossza (pl. örvényes, nyomáskülönbség mérőknél). Helyszűke.
- Környezeti hőmérséklet és páratartalom: Az érzékelőnek ellenállónak kell lennie a környezeti viszonyoknak.
- Robbanásveszélyes környezet: ATEX/IECEx tanúsítványok szükségessége.
- Rezgések: Bizonyos érzékelők (pl. Coriolis) érzékenyek a külső rezgésekre.
- Áramellátás: Van-e elérhető áramforrás a helyszínen? (Rotaméterek nem igényelnek).
Gazdasági és karbantartási szempontok
- Bekerülési költség: Az érzékelő ára, telepítési költsége.
- Üzemeltetési költség: Energiafogyasztás, nyomásesés okozta energiaköltség.
- Karbantartási igény: Mozgó alkatrészek, eltömődés, kalibrálás gyakorisága.
- Élettartam: Várható élettartam és csere költsége.
A fenti szempontok alapos elemzésével és a gyártók specifikációinak áttanulmányozásával lehet megtalálni azt az áramlásérzékelőt, amely a legoptimálisabban illeszkedik az adott feladathoz, biztosítva a megbízható és hatékony működést.
Hol találkozhatsz áramlásérzékelőkkel a hétköznapokban és az iparban?
Az áramlásérzékelők jelenléte a modern életünkben szinte észrevehetetlen, mégis nélkülözhetetlen. Számos iparágban és a mindennapjainkban is kulcsfontosságú szerepet töltenek be, biztosítva a hatékonyságot, a biztonságot és a minőséget. Nézzünk meg néhány konkrét példát.
Vízgazdálkodás és szennyvízkezelés
Ez az egyik legkiemeltebb alkalmazási terület. Az áramlásérzékelők nélkülözhetetlenek a vízellátó rendszerekben, a víztisztító művekben és a szennyvízkezelő telepeken.
- Háztartási vízmérők: Otthonainkban a bejövő ivóvíz fogyasztását mérik, általában pozitív elmozdulású (nutating disc) vagy turbinás elven működő mérőkkel.
- Ivóvízhálózatok: Nagy átmérőjű csővezetékekben elektromágneses vagy ultrahangos áramlásmérőket használnak a vízelosztás és a szivárgások felderítésére.
- Szennyvízkezelő telepek: Itt az elektromágneses és ultrahangos (Doppler) áramlásmérők a preferáltak, mivel képesek kezelni a szennyezett, iszapos közegeket. Segítenek az adagolási folyamatok (pl. vegyszerek) és a tisztítási fázisok ellenőrzésében.
- Öntözőrendszerek: A modern mezőgazdasági öntözőrendszerekben turbinás vagy lapátkerekes érzékelők mérik a felhasznált víz mennyiségét, optimalizálva a vízfogyasztást.
Fűtés, szellőzés és légkondicionálás (HVAC)
A komfortérzet és az energiahatékonyság szempontjából kritikusak.
- Hűtő- és fűtővíz áramlása: Az épületek fűtési és hűtési rendszereiben az ultrahangos vagy elektromágneses mérők biztosítják a hűtővíz vagy fűtővíz pontos áramlását, optimalizálva az energiafelhasználást.
- Légcsatornák: A termikus áramlásérzékelők és a Pitot-csövek mérik a légáramlást a szellőzőrendszerekben, biztosítva a megfelelő légcserét és a komfortos hőmérsékletet.
- Hőszivattyúk: A folyadékáramlás ellenőrzése elengedhetetlen a hőszivattyúk hatékony működéséhez.
Vegyipar és gyógyszeripar
Ezekben az iparágakban a precizitás és a biztonság kulcsfontosságú.
- Reagensek adagolása: A Coriolis és elektromágneses áramlásmérők rendkívül pontosan adagolják a vegyi anyagokat és hatóanyagokat a reakciókhoz, biztosítva a termék minőségét és a biztonságos működést.
- Oldószerek és savak: Elektromágneses mérők, vagy speciális anyagú Coriolis mérők képesek agresszív közegek mérésére.
- Steril folyamatok: A gyógyszeriparban gyakran használnak higiénikus kivitelű elektromágneses vagy Coriolis áramlásmérőket a steril folyadékok áramlásának ellenőrzésére.
Élelmiszer- és italgyártás
A higiénia és a termékminőség garantálása a cél.
- Pasztőrözés és keverés: Elektromágneses és Coriolis áramlásmérők ellenőrzik a tej, gyümölcslevek és egyéb folyadékok áramlását a pasztőrözési és keverési folyamatok során.
- Töltési folyamatok: A PD mérők és Coriolis mérők biztosítják az italok és szirupok pontos adagolását a palackozás és csomagolás során.
- CIP (Clean-in-Place) rendszerek: Az elektromágneses áramlásmérők felügyelik a tisztítófolyadékok áramlását a berendezések higiéniai tisztítása során.
Olaj- és gázipar
A kitermeléstől a fogyasztásig minden lépésben jelen vannak.
- Kereskedelmi elszámolás (Custody Transfer): A Coriolis és PD áramlásmérők a legfontosabbak, mivel rendkívül pontosan mérik az olaj és gáz mennyiségét az átadási pontokon, garantálva a fair üzleti tranzakciókat.
- Fúróplatformok és finomítók: Számos típusú áramlásmérőt használnak a nyersolaj, gáz, víz és vegyi anyagok áramlásának ellenőrzésére a kitermelési és finomítási folyamatokban.
- Töltőállomások: Az üzemanyagtöltő pisztolyok mögött PD áramlásmérők dolgoznak, amelyek pontosan mérik a tankolt üzemanyag mennyiségét.
Autóipar
A motorok hatékonysága és a károsanyag-kibocsátás szabályozása miatt.
- MAF (Mass Air Flow) szenzorok: A termikus áramlásérzékelők mérik a motorba jutó levegő tömegáramát, ami alapvető adat az üzemanyag-befecskendezés és a motorvezérlés számára.
- Üzemanyag-fogyasztás mérése: Egyes járművekben PD mérők vagy Coriolis mérők figyelik az üzemanyag pontos fogyasztását.
- Kipufogógáz-visszavezetés (EGR): Az EGR rendszerben az áramlásérzékelők segítik a kipufogógáz áramlásának szabályozását a károsanyag-kibocsátás csökkentése érdekében.
Orvosi technológia
Életmentő és diagnosztikai eszközökben.
- Lélegeztetőgépek: A termikus vagy Pitot-csöves áramlásérzékelők precízen mérik a betegek által belélegzett és kilélegzett levegő áramlását.
- Infúziós pumpák: Mikro-áramlásérzékelők szabályozzák a gyógyszerek és folyadékok pontos adagolását a betegek számára.
- Dialízis gépek: Az elektromágneses áramlásmérők ellenőrzik a vér és a dializáló folyadék áramlását.
- Anesztéziás készülékek: Rotaméterek és termikus érzékelők mérik a különböző gázok (oxigén, nitrogén-oxid) áramlását.
Okosotthonok és épületautomatizálás
Az energiahatékonyság és a kényelem növelése.
- Okos öntözőrendszerek: A lapátkerekes vagy ultrahangos érzékelők figyelik a vízfogyasztást, optimalizálva az öntözést.
- Energiafogyasztás monitorozása: A fűtési és hűtési rendszerekben az áramlásmérők segítenek a valós idejű energiafogyasztás nyomon követésében.
Környezetvédelem és meteorológia
A természeti folyamatok megértéséhez és a szennyezés ellenőrzéséhez.
- Levegőminőség-ellenőrzés: A termikus áramlásérzékelők mérik a levegőben lévő gázok áramlását a szennyezőanyagok detektálására.
- Folyók és patakok áramlása: Ultrahangos Doppler-mérőket használnak a vízfolyások sebességének és térfogatának mérésére, ami fontos az árvízvédelem és a hidrológiai kutatások szempontjából.
Ahogy láthatjuk, az áramlásérzékelők a modern társadalom számos területén kulcsfontosságúak. A háttérben csendben, de megbízhatóan dolgoznak, lehetővé téve a komplex rendszerek működését és az életminőség javítását.
Az áramlásérzékelők jövője: intelligencia és hálózatba kapcsolódás
Az áramlásérzékelők technológiája folyamatosan fejlődik, és a jövőben még nagyobb szerepet kapnak az ipari és mindennapi alkalmazásokban. A digitalizáció, az Internet of Things (IoT) és a mesterséges intelligencia (AI) térnyerése forradalmasítja az áramlásmérés módját, új lehetőségeket teremtve a hatékonyság, a megbízhatóság és az adatelemzés terén.
IoT integráció és vezeték nélküli kommunikáció
A jövő áramlásérzékelői egyre inkább hálózatba kapcsolódnak. A vezeték nélküli technológiák (pl. Wi-Fi, LoRaWAN, 5G) lehetővé teszik az adatok valós idejű továbbítását a központi vezérlőrendszerekbe, anélkül, hogy drága és bonyolult kábelezésre lenne szükség. Ez különösen előnyös a távoli vagy nehezen hozzáférhető helyeken, valamint a meglévő rendszerek utólagos felokosításánál. Az IoT platformok gyűjtik és elemzik az érzékelőktől származó adatokat, lehetővé téve a prediktív karbantartást, az energiafogyasztás optimalizálását és a folyamatok proaktív vezérlését.
Mesterséges intelligencia (AI) és prediktív analitika
Az AI és a gépi tanulás algoritmusai képesek lesznek elemezni az áramlásérzékelők által gyűjtött hatalmas mennyiségű adatot. Ez a képesség messze túlmutat a puszta adatolvasáson:
- Prediktív karbantartás: Az AI felismeri az érzékelő vagy a rendszer közelgő hibáinak mintázatait, lehetővé téve a karbantartási beavatkozásokat még a meghibásodás előtt, minimalizálva az állásidőt.
- Folyamatoptimalizálás: Az AI-vezérelt rendszerek képesek lesznek finomhangolni az áramlási paramétereket a maximális hatékonyság és termelékenység érdekében, figyelembe véve a külső tényezőket és a változó igényeket.
- Anomáliadetektálás: Az AI azonnal azonosítja a szokatlan áramlási mintázatokat, amelyek szivárgásra, eltömődésre vagy egyéb problémákra utalhatnak, ezzel növelve a biztonságot és csökkentve a veszteségeket.
Miniaturizálás és új anyagok
A technológia fejlődésével az áramlásérzékelők egyre kisebbek és kompaktabbak lesznek, lehetővé téve az integrációt olyan helyekre, ahol korábban nem volt lehetséges. Az új anyagok (pl. fejlett kerámiák, kompozitok) használata növeli az érzékelők korrózióállóságát, hőmérsékleti tűrőképességét és élettartamát, kiterjesztve alkalmazási területeiket a legextrémebb környezetekre is.
Többparaméteres mérés és öndiagnosztika
A jövő érzékelői nem csupán az áramlást mérik majd, hanem egyidejűleg több paramétert is, mint például a sűrűség, viszkozitás, hőmérséklet, nyomás, vagy akár a közeg összetétele. Az öndiagnosztikai funkciók lehetővé teszik az érzékelők számára, hogy önmaguk ellenőrizzék működésüket és jelentést tegyenek az esetleges kalibrációs igényekről vagy hibákról, növelve a megbízhatóságot és csökkentve a kézi ellenőrzések szükségességét.
Az áramlásérzékelők tehát nem csupán mérőeszközök maradnak, hanem intelligens, hálózatba kapcsolt rendszerek kulcselemeivé válnak, amelyek aktívan hozzájárulnak a folyamatok optimalizálásához, az energiahatékonyság növeléséhez és egy biztonságosabb, fenntarthatóbb jövő építéséhez.
