A varistor – Részletes áttekintés működéséről és szerepéről az elektronikai áramkörök védelmében

Az elektronikai rendszerek folyamatosan fejlődnek, egyre komplexebbé és érzékenyebbé válnak a külső behatásokra. A modern áramkörökben található finom komponensek, mint a mikroprocesszorok, memória chipek és szenzorok, rendkívül sebezhetőek a feszültségtüskékkel, tranziens túlfeszültségekkel és egyéb elektromos anomáliákkal szemben. Egyetlen rövid, de intenzív feszültségimpulzus is elegendő lehet ahhoz, hogy visszafordíthatatlan károkat okozzon, ami az eszköz meghibásodásához, adatvesztéshez vagy akár tűzveszélyhez is vezethet. Ennek elkerülése érdekében az elektronikai tervezők széles skáláját alkalmazzák a védelmi mechanizmusoknak, amelyek közül a varistor az egyik legelterjedtebb és legmegbízhatóbb megoldás.

A varistor, más néven feszültségfüggő ellenállás (VDR – Voltage Dependent Resistor), egy passzív elektronikai alkatrész, amelynek ellenállása jelentősen megváltozik a rákapcsolt feszültség függvényében. Normál üzemi körülmények között rendkívül magas az ellenállása, gyakorlatilag nyitott áramkörként viselkedik, és alig befolyásolja az áramkör működését. Azonban, ha a feszültség meghalad egy bizonyos küszöbértéket – az úgynevezett varistor feszültséget –, ellenállása hirtelen és drasztikusan lecsökken, ezzel vezetővé válik. Ez a karakterisztika teszi ideálissá a varistort a túlfeszültség-védelemre, mivel képes elnyelni és elvezetni a káros túlfeszültségeket, mielőtt azok elérnék és károsítanák az érzékeny alkatrészeket, így megóvva az elektronikus eszközök integritását és működőképességét.

A varistor alapvető működési elve és felépítése

A varistor működésének mélyebb megértéséhez elsősorban a benne rejlő anyagok és azok mikroszkopikus viselkedésének vizsgálata szükséges. A leggyakoribb varistor típus a fém-oxid varistor (MOV – Metal Oxide Varistor), amely alapvetően cink-oxid (ZnO) kerámia szemcsékből áll, amelyeket más fém-oxidokkal, mint például bizmut-oxid (Bi₂O₃), kobalt-oxid (CoO), mangán-oxid (MnO) és antimon-oxid (Sb₂O₃) adalékolnak. Ezek az adalékanyagok kritikus szerepet játszanak a varistor nemlineáris karakterisztikájának kialakításában, mivel szabályozzák a szemcsehatárok elektromos tulajdonságait.

A gyártási folyamat során a finomra őrölt fém-oxid port sajtolják, majd magas hőmérsékleten (jellemzően 1000-1400 °C között) szinterelik. Ez a hőkezelés egy sűrű, polikristályos szerkezetet eredményez, amelyben a ZnO szemcsék egymáshoz tapadnak. Mikroszkopikus szinten a ZnO szemcsék között vékony, nagy ellenállású határfelületek (grain boundaries) alakulnak ki. Ezek a határfelületek valójában fordított polaritású p-n átmenetek sorozatára emlékeztetnek, amelyek normál üzemi feszültségen magas ellenállást mutatnak, mintegy mikro-kondenzátorokként viselkedve, és nagy potenciálgátat képeznek az árammal szemben.

Amikor azonban a rákapcsolt feszültség eléri a kritikus értéket, a szemcsehatárokon lévő potenciálgátak összeomlanak az úgynevezett lavina-átütés vagy Zener-effektus révén. Ez a jelenség lehetővé teszi a töltéshordozók (elektronok és lyukak) számára, hogy áthaladjanak a határfelületeken, és az anyag ellenállása drasztikusan lecsökken. Ez a folyamat rendkívül gyorsan, jellemzően nanomásodpercek alatt megy végbe, biztosítva a gyors reagálást a hirtelen fellépő túlfeszültségekre. A varistor tehát egy alacsony feszültségen szigetelőként, magas feszültségen pedig vezetőként viselkedik, hatékonyan elvezetve a túlfeszültségi energiát.

A varistor fizikai felépítése is hozzájárul a hatékonyságához és sokoldalúságához. A legtöbb MOV diszk alakú, két fém elektródával az ellentétes felületeken, amelyekhez kivezetések (radiális vagy axiális) csatlakoznak. Ezt az egységet jellemzően epoxi gyantával vagy más szigetelőanyaggal vonják be, hogy védelmet nyújtson a környezeti hatásokkal szemben, biztosítsa az elektromos szigetelést, és mechanikai stabilitást adjon. A különböző méretek és formák (például felületszerelt – SMD) lehetővé teszik a varistorok széles körű alkalmazását a legkülönfélébb elektronikai eszközökben és áramkörökben, a kis fogyasztói elektronikától a nagy ipari berendezésekig.

„A varistor nem csupán egy alkatrész, hanem egy őrszem, amely csendben figyeli az áramkör feszültségét, és villámgyorsan beavatkozik, ha veszély fenyeget. Ez a dinamikus védelem kulcsfontosságú a modern elektronika megbízhatóságának fenntartásában, megóvva a berendezéseket a rejtett, de pusztító elektromos impulzusoktól.”

A varistor I-V karakterisztikája és kulcsfontosságú paraméterei

A varistor működését leginkább az áram-feszültség (I-V) karakterisztikája írja le, amely szemlélteti, hogyan változik az alkatrészen átfolyó áram a rákapcsolt feszültség függvényében. Ez a görbe egyértelműen mutatja a varistor nemlineáris viselkedését, ami alapvetően megkülönbözteti a lineáris ellenállásoktól, amelyeknél az Ohm-törvény (U=I*R) alapján az áram lineárisan arányos a feszültséggel.

A görbe három fő régióra osztható, amelyek a varistor működési állapotát jelképezik:

1. Alacsony feszültségű régió (szivárgási áram régió): Ebben a tartományban, a varistor feszültség alatt, az áramkörön keresztül nagyon kis áram (szivárgási áram, vagy leakage current) folyik, jellemzően mikroamper nagyságrendű. A varistor ellenállása rendkívül magas, gyakorlatilag szigetelőként viselkedik. Ez a normál üzemi tartomány, ahol az alkatrész nem befolyásolja jelentősen az áramkör működését, és minimális energiaveszteséget okoz. A szivárgási áram minimális szinten tartása kritikus az alkatrész hosszú távú megbízhatósága és hőtermelése szempontjából.
2. Átmeneti régió (varistor feszültség régió): Amikor a rákapcsolt feszültség eléri a varistor feszültséget (V_V), az ellenállás hirtelen és drámaian lecsökken. Ez az a pont, ahol a varistor “bekapcsol”, és elkezdi elvezetni a túlfeszültséget. A varistor feszültséget általában egy meghatározott, alacsony referencia áramnál (pl. 1 mA) mérik. Ez az érték kulcsfontosságú a varistor kiválasztásánál, mivel meghatározza, mikor kezd el aktívan védeni.
3. Bekapcsolt régió (túlfeszültség-elvezetés): A varistor feszültség felett az áram exponenciálisan növekszik a feszültséggel, de a feszültségnövekedés sokkal lassabb, mint az áramé. Ez azt jelenti, hogy a varistor egy viszonylag állandó, de magasabb feszültségszinten (leszorítási feszültség, V_C vagy clamping voltage) tartja az áramkört, miközben elvezeti a túlfeszültségből eredő nagy áramot. Ebben a régióban a varistor ellenállása rendkívül alacsonyra csökken, hatékonyan rövidre zárva a túlfeszültség útját, és megvédve az érzékeny terhelést.

A varistor kiválasztásakor számos kulcsfontosságú paramétert kell figyelembe venni, amelyek mindegyike befolyásolja az alkatrész alkalmasságát egy adott védelmi feladatra:

• Varistor feszültség (V_V): Ahogy már említettük, ez az a feszültség, amelynél a varistor ellenállása drasztikusan csökkenni kezd, általában 1 mA referencia áramnál mérve. Fontos, hogy ez az érték magasabb legyen az áramkör normál üzemi feszültségénél, hogy elkerülje a felesleges vezetést, de alacsonyabb, mint az áramkör alkatrészeinek maximális megengedett feszültsége, hogy időben beavatkozzon.
• Maximális folyamatos üzemi feszültség (MCOV – Maximum Continuous Operating Voltage): Ez a maximális AC (V_RMS) vagy DC (V_DC) feszültség, amelyet a varistor folyamatosan elviselhet jelentős degradáció nélkül. Ez az érték általában 80-85%-a a varistor feszültségnek. A helyes MCOV kiválasztása kritikus a varistor hosszú távú élettartama és megbízhatósága szempontjából; ha túl alacsony az MCOV, a varistor folyamatosan stressz alatt lesz, ami gyorsított öregedéshez vezet.
• Leszorítási feszültség (V_C – Clamping Voltage): Az a maximális feszültség, amely az alkatrészen esik, miközben egy adott nagyságú túlfeszültségi áramot (pl. 8/20 µs hullámforma, 100 A) vezet el. Minél alacsonyabb ez az érték, annál jobb a védelem, mivel kisebb feszültség éri az érzékeny terhelést. A V_C érték mindig magasabb, mint a V_V. Fontos, hogy a kiválasztott V_C alacsonyabb legyen, mint a védendő eszköz maximális abszolút névleges feszültsége.
• Csúcsáram-kapacitás (I_PP – Peak Pulse Current): A maximális áram, amelyet a varistor egyetlen, meghatározott hullámformájú impulzus (pl. 8/20 µs vagy 10/1000 µs) során elvezethet anélkül, hogy károsodna. Ez az érték kritikus a túlfeszültség-elnyelési képesség szempontjából, és közvetlenül összefügg a varistor fizikai méretével; nagyobb diszkek nagyobb áramokat tudnak elvezetni.
• Energiaelnyelési képesség (E – Energy Absorption): Az a maximális energia (Joule-ban mérve), amelyet a varistor egyetlen impulzus során elnyelhet anélkül, hogy meghibásodna. Ez a paraméter alapvető fontosságú a nagyobb energiájú tranziens események (pl. villámcsapások) kezelésében. Az energia (E) az áram (I), a feszültség (V) és az impulzus időtartamának (t) szorzatából származik (E = V_C * I_PP * t).
• Kapacitás (C): Mivel a varistor félvezető anyagokból épül fel, parazita kapacitással rendelkezik az elektródák és a dielektromos anyag között. Ez a kapacitás, amely általában néhány tíz pF-tól több ezer pF-ig terjedhet, befolyásolhatja a nagyfrekvenciás áramkörök működését, különösen adatvonalak védelme esetén, ahol a jel torzulását okozhatja. Alacsony kapacitású varistorok is léteznek speciális, nagyfrekvenciás alkalmazásokra, de ezek általában kisebb energiaelnyelési képességgel rendelkeznek.
• Válaszidő: A varistor rendkívül gyorsan reagál a túlfeszültségekre, jellemzően nanomásodperces nagyságrendben (kevesebb mint 25 ns). Ez biztosítja, hogy a túlfeszültség még azelőtt elvezetésre kerüljön, mielőtt kárt okozhatna az érzékeny alkatrészekben. Bár a TVS diódák még gyorsabbak lehetnek (pikoszekundum), a varistorok sebessége a legtöbb alkalmazásban elegendő.
• Szivárgási áram (I_L): Az a kis áram, amely a varistoron keresztül folyik normál üzemi feszültségen. Minél alacsonyabb ez az érték, annál jobb, mivel a magasabb szivárgási áram energiaveszteséget és hőtermelést okozhat, ami hozzájárul a varistor öregedéséhez.

Ezeknek a paramétereknek az alapos ismerete és a tervezési követelmények pontos felmérése elengedhetetlen a megfelelő varistor kiválasztásához és az áramkör hatékony, hosszú távú védelméhez.

A varistorok típusai és sokoldalú alkalmazási területei

Bár a fém-oxid varistor (MOV) a legelterjedtebb és legmodernebb típus, fontos megjegyezni, hogy léteztek más varistor technológiák is. Korábban a szilícium-karbid (SiC) varistorok is használatosak voltak, de ezek jellemzően magasabb leszorítási feszültséggel, lassabb válaszidővel és nagyobb energiaveszteséggel rendelkeztek, mint a modern MOV-ok, ezért mára nagyrészt kiszorultak a piacról a kivételesen magas hőmérsékletű vagy extrém teljesítményű speciális alkalmazások kivételével.

A MOV-ok azonban maguk is számos formában és kivitelben elérhetőek, hogy a legkülönfélébb alkalmazási igényeket is kielégítsék, a kis áramköröktől a nagyteljesítményű ipari rendszerekig:

• Radiális kivezetésű diszk varistorok: Ezek a leggyakoribbak, diszk alakúak, két kivezetéssel, amelyeket a nyomtatott áramköri lapba (PCB) forrasztanak (through-hole technology). Széles méret- (5 mm-től 20 mm-ig vagy még nagyobb átmérő) és paraméterválasztékban kaphatók, általános célú AC és DC védelmi feladatokra. Robusztusak és viszonylag könnyen kezelhetők.
• Axiális kivezetésű varistorok: Hasonlóak a radiális típusokhoz, de a kivezetések az alkatrész tengelyével párhuzamosan helyezkednek el, lehetővé téve a vízszintes szerelést. Gyakran használják őket automatizált beültetési folyamatokban.
• Felületszerelt (SMD – Surface Mount Device) varistorok: Kisebb méretűek, közvetlenül a PCB felületére forraszthatók. Ideálisak a kompakt, nagy sűrűségű áramkörökhöz, például mobiltelefonokhoz, tabletekhez, vagy egyéb hordozható eszközökhöz, ahol a hely korlátozott. Kapacitásuk gyakran alacsonyabb, ami előnyös a nagyfrekvenciás adatvonalak védelmében, bár energiaelnyelési képességük általában kisebb, mint a nagyobb diszk varistoroké.
• Blokk varistorok / Nagy energiájú varistorok: Ezek nagyobb méretűek, jelentősebb energiaelnyelési képességgel és csúcsáram-kapacitással rendelkeznek. Gyakran ipari alkalmazásokban, nagy teljesítményű tápegységekben, villámvédelemben vagy távközlési berendezésekben használják őket, ahol extrém túlfeszültségekre kell felkészülni.
• Moduláris varistorok: Több varistor elemet tartalmazó, gyakran házba épített egységek, amelyek komplett védelmi megoldásokat kínálnak, például túlfeszültség-védelmi modulok formájában. Ezek gyakran tartalmaznak soros biztosítékot vagy termikus lekapcsoló mechanizmust is a biztonság növelése érdekében.

Alkalmazási területek

A varistorok rendkívül sokoldalúak, és szinte minden olyan elektronikai eszközben megtalálhatók, ahol a túlfeszültség elleni védelem kritikus. Néhány kiemelt alkalmazási terület részletesebben:

• AC hálózati védelem: A leggyakoribb alkalmazás, ahol a varistorok a hálózati feszültség tranziens túlfeszültségei ellen védenek, amelyeket villámcsapások, kapcsolási zajok (pl. motorok indítása/leállítása) vagy terhelés-lekapcsolás okozhatnak. Megtalálhatók elosztókban, túlfeszültség-védő berendezésekben, háztartási gépekben (mosógépek, hűtők), televíziókban és számítógépes tápegységekben. Itt a varistorokat jellemzően a fázis és nulla, fázis és föld, valamint nulla és föld között helyezik el, hogy mind a differenciális, mind a közös módusú zavarok ellen védjenek.
• DC tápegységek: Védelmet nyújtanak a bemeneti DC feszültségen és a kimeneti oldalon egyaránt. Megóvják az érzékeny terheléseket a tápegység hibáiból, külső forrásokból eredő túlfeszültségektől, vagy a DC motorok kikapcsolásakor keletkező induktív tüskéktől. Fontos a megfelelő MCOV kiválasztása, hogy a varistor ne degradálódjon a folyamatos DC feszültség alatt.
• Telekommunikációs és adatvonalak: Bár itt gyakran előnyben részesítik az alacsony kapacitású TVS diódákat, bizonyos esetekben (különösen a lassabb, de nagyobb energiájú tranziens eseményeknél) a varistorok is alkalmazhatók a telefonvonalak, Ethernet hálózatok, RS-232/485 interfészek vagy más kommunikációs interfészek védelmére a villámcsapások vagy elektromos impulzusok ellen. Ilyenkor alacsony kapacitású SMD varistorokat használnak, vagy kombinálják őket más védelmi elemekkel.
• Autóipari elektronika: Az autók elektromos rendszerei rendkívül zajosak és tele vannak tranziens feszültségekkel (pl. terhelés-lekapcsolás – load dump, indítóáram-tüskék, gyújtásrendszer zavarai). A varistorok kritikus védelmet nyújtanak az ECU-k (Electronic Control Unit), szenzorok, infotainment rendszerek és egyéb fedélzeti elektronika számára, biztosítva a járművek megbízható és biztonságos működését.
• Ipari vezérlőrendszerek: PLC-k (Programozható Logikai Vezérlők), motorvezérlők, szenzorok és aktuátorok védelme az ipari környezetben gyakori feszültségtüskék, zajok és elektromágneses interferenciák (EMI) ellen. Az ipari berendezések gyakran nagy induktív terheléseket kapcsolnak, amelyek jelentős túlfeszültségeket generálhatnak, így a varistorok elengedhetetlenek a rendszer stabilitásához.
• LED világítás: A LED-es meghajtók és lámpatestek rendkívül érzékenyek a hálózati túlfeszültségekre. A varistorok beépítése kulcsfontosságú a LED-ek és a meghajtóelektronika védelmében, ami jelentősen meghosszabbítja a LED-ek élettartamát és csökkenti a karbantartási költségeket.
• Fogyasztói elektronika: Szinte minden modern elektronikai eszköz, a mobiltelefon-töltőktől a szórakoztatóelektronikáig, a háztartási kisgépektől az okoseszközökig tartalmaz valamilyen varistoros védelmet a hálózati bemeneten vagy a tápegységekben, biztosítva a felhasználók biztonságát és az eszközök működőképességét.

Ez a széles körű alkalmazhatóság bizonyítja a varistorok fontosságát és univerzális jellegét az elektronikai áramkörök védelmében, az egyszerű háztartási eszközöktől a komplex ipari rendszerekig.

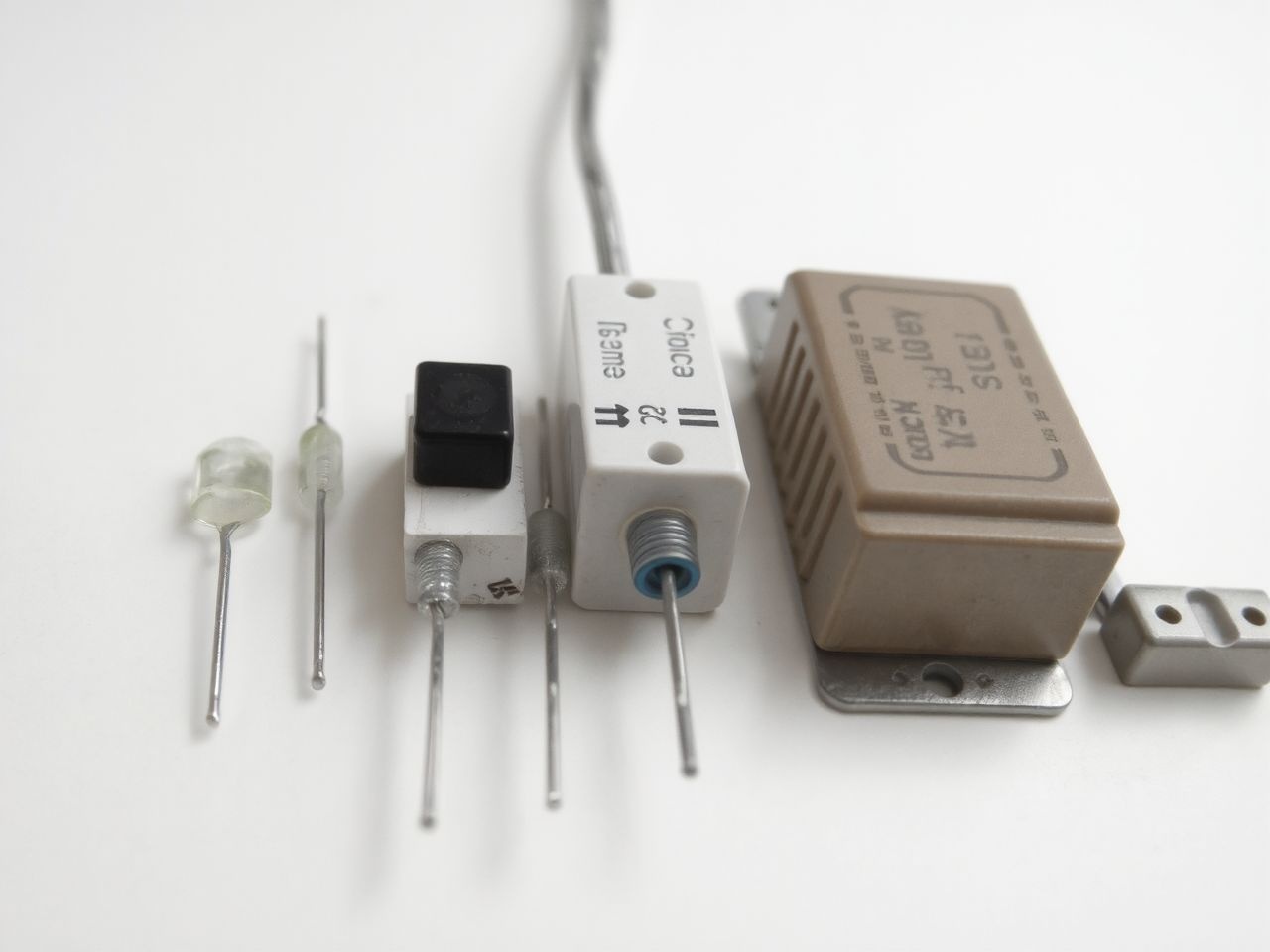

A varistor összehasonlítása más túlfeszültség-védelmi eszközökkel

A varistor nem az egyetlen eszköz a túlfeszültség elleni védelemre. Számos más komponens is rendelkezik hasonló funkcióval, de mindegyiknek megvannak a maga előnyei és hátrányai, amelyek az alkalmazási területtől függően befolyásolhatják a választást. Fontos megérteni a különbségeket, hogy a legoptimálisabb védelmi megoldást lehessen kiválasztani, gyakran több eszköz kombinációjával (kaszkádolt védelem).

TVS diódák (Transient Voltage Suppression Diode)

A TVS diódák (tranziens feszültségelnyelő diódák) hasonló feladatot látnak el, mint a varistorok, de félvezető diódákon alapulnak. Főbb jellemzőik:

• Gyorsabb válaszidő: Jellemzően pikoszekundum nagyságrendű, ami gyorsabb, mint a varistorok nanomásodperces válaszideje. Ez kritikus lehet rendkívül gyors tranziens események, például ESD (elektrosztatikus kisülés) elleni védelem esetén, ahol a feszültségimpulzus rendkívül meredek.
• Alacsonyabb és precízebb leszorítási feszültség: Általában pontosabban és alacsonyabb feszültségen képesek leszorítani a túlfeszültséget, ami jobb védelmet nyújt az érzékenyebb, alacsony feszültségen működő alkatrészeknek (pl. mikroprocesszorok).
• Alacsonyabb kapacitás: Különösen az adatvonalak védelmére optimalizált TVS diódák nagyon alacsony kapacitással rendelkeznek (néhány pF), ami minimalizálja a jelintegritás romlását nagyfrekvenciás kommunikációs interfészeken (USB, HDMI, Ethernet).
• Korlátozott energiaelnyelési képesség: A TVS diódák energiaelnyelési képessége általában alacsonyabb, mint a varistoroké. Nagyobb energiájú túlfeszültségekre hajlamosak meghibásodni, vagy drágábbak és nagyobbak lesznek, ha magas energiaigényre méretezik őket.
• Magasabb ár: Fajlagosan drágábbak lehetnek, különösen nagyobb teljesítményű változatok esetén, ami korlátozhatja széles körű alkalmazásukat.

Összefoglalva: A TVS diódák kiválóak gyors, alacsony energiájú tranziens események (pl. ESD, adatvonalak) védelmére, míg a varistorok jobban megfelelnek a lassabb, de nagyobb energiájú tranziens események (pl. villámcsapás, hálózati túlfeszültségek) kezelésére. Gyakran alkalmazzák őket együtt, ahol a varistor az elsődleges, nagy energiájú védelmet nyújtja, a TVS dióda pedig a másodlagos, finomabb védelmet biztosítja az érzékeny terhelés közelében.

Zener diódák

A Zener diódák szintén feszültségszabályozásra és túlfeszültség-védelemre használhatók, de elsősorban alacsonyabb feszültségeken és kisebb teljesítményen. Jellemzőik:

• Precíz feszültségszabályozás: A Zener diódák rendkívül pontosan tartanak egy adott feszültséget a Zener-régióban, ami ideálissá teszi őket feszültségreferenciaként vagy kisfeszültségű tápegységek stabilizálására.
• Alacsony teljesítmény: Általában kisebb áramokat és teljesítményeket képesek elviselni, mint a varistorok vagy TVS diódák, ezért nem alkalmasak nagy energiájú túlfeszültség-védelemre.
• Hosszabb válaszidő: Bár gyorsak, nem érnek fel a TVS diódák sebességével, és a varistorokhoz hasonlóan nanomásodperces tartományban vannak.

Összefoglalva: Zener diódák inkább feszültségreferenciaként vagy alacsony teljesítményű, stabilizált tápegységekben használatosak, nem pedig általános célú, nagy energiájú tranziens túlfeszültség-védelemre.

Gázkisülő csövek (GDT – Gas Discharge Tube)

A gázkisülő csövek (más néven szikraközök) egy másik típusú túlfeszültség-védelmi eszköz, amely egy gázzal (pl. argon vagy neon) töltött kerámia kamrát használ két vagy több elektródával. Főbb jellemzőik:

• Rendkívül nagy energiaelnyelési képesség: Képesek nagyon nagy áramokat (több kA) és energiákat elvezetni, ami ideálissá teszi őket a villámvédelem primer fokozatához, ahol a túlfeszültség-impulzusok energiája hatalmas lehet.
• Nagyon alacsony kapacitás: Szinte nincs parazita kapacitásuk (<1 pF), ami kiválóvá teszi őket nagyfrekvenciás kommunikációs vonalak védelmére anélkül, hogy a jelintegritást befolyásolnák.
• Lassú válaszidő: Válaszuk mikroszekundum vagy akár milliszekundum nagyságrendű, ami lassabb, mint a varistoroké vagy TVS diódáké. Ezért gyakran kombinálják őket gyorsabb eszközökkel (pl. varistorokkal) kaszkádolt védelemben, ahol a GDT az elsődleges, durva védelmet nyújtja.
• Bekapcsolási feszültség: A GDT-k bekapcsolási feszültsége a túlfeszültség meredekségétől függően változhat (dinamikus gyújtási feszültség), és általában magasabb, mint a varistorok vagy TVS diódák leszorítási feszültsége. Bekapcsolás után azonban a feszültségesés rajtuk nagyon alacsony (néhány tíz volt), ami a “crowbar” (rövidrezáró) hatásnak köszönhető.
• Utóáram (Follow-on current): AC rendszerekben a GDT bekapcsolása után a hálózati áram folyhat rajta keresztül, amíg az áram nullátmenetbe nem ér. Ezt az utóáramot meg kell szakítani, különben a GDT túlmelegedhet.

Összefoglalva: A GDT-k kiválóak a nagyon nagy energiájú túlfeszültségek elvezetésére, de lassú válaszidejük és magas gyújtási feszültségük miatt gyakran más, gyorsabb és precízebb eszközökkel együtt alkalmazzák őket.

Félvezető túlfeszültség-elnyelők (Thyristor Surge Protectors / SIDACtorok)

Ezek az eszközök a tirisztor elvén működnek, és a varistorokhoz hasonlóan túlfeszültség esetén hirtelen alacsony ellenállású állapotba kerülnek, és ott is maradnak (latching), amíg az áram egy bizonyos szint alá nem csökken. Jellemzőik:

• Nagyon alacsony leszorítási feszültség: Bekapcsolt állapotban nagyon alacsony a feszültségesésük (néhány volt), ami kiváló védelmet biztosít.
• Magas áramkapacitás: Képesek nagy áramokat elvezetni, hasonlóan a GDT-khez, de gyorsabb válaszidővel.
• Lassabb válaszidő: Bár gyorsabbak a GDT-knél (néhány nanoszekundum), általában lassabbak a TVS diódáknál és néha a varistoroknál is, főleg a bekapcsolási késleltetés miatt.
• Tartósan bekapcsolt állapot (Latching): Mivel tirisztor alapúak, bekapcsolás után addig maradnak vezető állapotban, amíg az áram egy bizonyos szint alá nem csökken (holding current). Ez problémás lehet DC áramkörökben, ahol nem történik áram-nullátmenet, így az eszköz tartósan rövidzárlatban maradhat, amíg az áramkört meg nem szakítják. AC áramkörökben az áram nullátmenete általában kikapcsolja őket.

Összefoglalva: A tirisztor alapú védelmi eszközök kiválóak AC vonalak védelmére, ahol az áram nullátmenete segíti a kikapcsolást, de DC alkalmazásokban óvatosan kell őket használni, és gyakran soros biztosítékot igényelnek.

Az alábbi táblázat összefoglalja a különböző túlfeszültség-védelmi eszközök főbb jellemzőit, segítve a tervezőket a megfelelő választásban:

A megfelelő védelmi stratégia gyakran több eszköz kombinációját (kaszkádolt vagy többfokozatú védelem) foglalja magában, ahol a különböző eszközök kiegészítik egymás erősségeit és gyengeségeit. Például egy GDT a primer védelemre (nagy energia elvezetése), amelyet egy varistor követ (közepes energia és gyorsabb válasz), majd egy TVS dióda a legérzékenyebb alkatrészek közelében (nagyon gyors, alacsony leszorítás) biztosítja a teljes körű védelmet.

A varistor kiválasztásának szempontjai

A megfelelő varistor kiválasztása kritikus lépés az áramkör hatékony védelméhez. Számos tényezőt kell figyelembe venni, hogy az alkatrész optimálisan illeszkedjen az adott alkalmazáshoz és környezethez. A téves választás alulvédelmet vagy túlzott költségeket eredményezhet, sőt, súlyosabb esetben magának a varistornak a meghibásodásához is vezethet, ami a védett eszköz károsodását vonhatja maga után.

1. Üzemi feszültség

Ez az első és legfontosabb paraméter. A varistor maximális folyamatos üzemi feszültségének (MCOV) magasabbnak kell lennie, mint az áramkör normál üzemi feszültsége, mind AC, mind DC esetben. Ha az MCOV túl alacsony, a varistor folyamatosan vezetni fog, ami túlmelegedéshez és korai meghibásodáshoz vezet. Ugyanakkor az MCOV nem lehet indokolatlanul magas sem, mert akkor a varistor feszültsége is magasabb lesz, és csak akkor kapcsol be, amikor az áramkörben lévő érzékeny alkatrészek már károsodtak. Általános hüvelykujjszabály, hogy az MCOV értékének legalább 10-20%-kal magasabbnak kell lennie, mint a névleges üzemi feszültség, hogy elkerüljük a varistor idő előtti öregedését és a szivárgási áram növekedését.

• AC áramkörök: Válasszon olyan varistort, amelynek MCOV (V_RMS) értéke legalább 10-20%-kal magasabb, mint a hálózati feszültség (pl. 230V_RMS hálózathoz 275V_RMS MCOV). Ezzel biztosítható a biztonságos margó a hálózati ingadozások és a névleges feszültség rövid idejű emelkedései esetén is.
• DC áramkörök: Válasszon olyan varistort, amelynek MCOV (V_DC) értéke legalább 10-20%-kal magasabb, mint a maximális DC üzemi feszültség. DC alkalmazásokban a varistorok hajlamosabbak a degradációra, ha folyamatosan az MCOV közelében üzemelnek, ezért itt még fontosabb a megfelelő “headroom” biztosítása.

2. Leszorítási feszültség (Clamping Voltage)

A leszorítási feszültség (V_C) az a feszültség, amelyet a varistor egy adott túlfeszültségi impulzus (pl. 8/20 µs, 100A) elvezetése közben fenntart. Ez az érték kritikus, mert ez a maximális feszültség, amelyet az áramkör védett alkatrészei érzékelni fognak. A V_C értéknek alacsonyabbnak kell lennie, mint az áramkör legérzékenyebb alkatrészének abszolút maximális megengedett feszültsége. Minél alacsonyabb a leszorítási feszültség, annál jobb a védelem. Fontos megjegyezni, hogy a V_C értéke a túlfeszültség-impulzus áramerősségétől függ; nagyobb áram esetén a leszorítási feszültség is magasabb lesz, ezért a gyártói adatlapokat alaposan tanulmányozni kell a várható áramszintekhez tartozó V_C értékek tekintetében.

3. Energiaelnyelési képesség és csúcsáram-kapacitás

Ezek a paraméterek határozzák meg, hogy a varistor mekkora méretű és energiájú túlfeszültséget képes elviselni. Az energiaelnyelési képesség (Joule) és a csúcsáram-kapacitás (I_PP) a várható tranziens események nagyságrendjéhez kell, hogy igazodjon. Például, ha egy termék villámcsapás elleni védelemre van tervezve (pl. IEC 61000-4-5 szabvány szerinti 1.2/50 µs feszültség- és 8/20 µs áramhullámforma), sokkal nagyobb energiaelnyelési képességű varistorra van szükség, mint egy egyszerű hálózati zajszűréshez. Az ipari szabványok (pl. IEC 61000-4-5 túlfeszültség-immunitás, IEC 61000-4-2 ESD-immunitás) útmutatást adhatnak a szükséges energia- és áramszintekre. Túlméretezni érdemes, hogy a varistor ne degradálódjon túl gyorsan a várható ismétlődő túlfeszültségek hatására.

4. Válaszidő

Bár a varistorok alapvetően gyorsak (nanomásodperces tartomány, jellemzően <25 ns), extrém gyors tranziens események (pl. ESD, amelyek pikoszekundumokban mérhetőek) esetén előfordulhat, hogy a TVS diódák jobb választást jelentenek alacsonyabb leszorítási feszültségük és még gyorsabb válaszidejük miatt. Általános hálózati és ipari túlfeszültségekre a varistor válaszideje általában elegendő, de kritikus adatvonalak védelmére érdemes megfontolni a kombinált védelmet.

5. Kapacitás

Minden varistor rendelkezik egy bizonyos parazita kapacitással, amely a belső kerámia dielektromos tulajdonságaiból és az elektródák felületéből adódik. Ez a kapacitás problémát okozhat a nagyfrekvenciás áramkörökben (pl. adatvonalak, RF áramkörök, nagysebességű kommunikációs buszok), mivel ronthatja a jelintegritást, torzítást vagy jelcsillapítást okozhat. Ilyen alkalmazásokhoz alacsony kapacitású varistorokat (néhány pF) vagy alternatív védelmi eszközöket (pl. alacsony kapacitású TVS diódákat) kell választani. Általános hálózati védelem esetén a kapacitás általában nem jelent problémát.

6. Környezeti tényezők és megbízhatóság

• Hőmérséklet: A varistorok teljesítménye és élettartama befolyásolható a környezeti hőmérséklet által. Magasabb hőmérsékleten a szivárgási áram megnőhet, ami gyorsítja a degradációt és csökkenti az élettartamot. Győződjön meg róla, hogy a kiválasztott varistor hőmérsékleti tartománya megfelel az alkalmazás igényeinek (általában -40 °C és +85 °C között).
• Élettartam: A varistorok degradálódnak az idő múlásával és minden egyes túlfeszültségi impulzus elvezetése során. A gyártók általában megadnak egy várható élettartamot, amely a várható túlfeszültségi események számától és nagyságától függ. Fontos a megfelelő “headroom” biztosítása, és a varistor kiválasztásánál figyelembe venni az alkalmazás várható élettartamát.
• Megbízhatóság és minősítések: A kritikus alkalmazásokhoz válasszon megbízható gyártóktól származó, minősített alkatrészeket. Keresse az olyan minősítéseket, mint az UL (Underwriters Laboratories), VDE (Verband der Elektrotechnik, Elektronik und Informationstechnik), CSA (Canadian Standards Association), és a CE jelölést, amelyek garantálják, hogy az alkatrész megfelel a biztonsági és teljesítménybeli szabványoknak.
• RoHS és REACH megfelelőség: Győződjön meg róla, hogy a varistor megfelel a veszélyes anyagok korlátozására vonatkozó (RoHS) és a vegyi anyagok regisztrációjára, értékelésére, engedélyezésére és korlátozására vonatkozó (REACH) irányelveknek, különösen, ha exportra szánt termékbe építik be.

7. Tokozás és méret

A varistor fizikai mérete és tokozása (radiális, axiális, SMD) az áramkör fizikai korlátaihoz és a gyártási folyamathoz kell, hogy igazodjon. Kisebb, nagy sűrűségű áramkörökhöz az SMD varistorok ideálisak, míg nagyobb teljesítményű alkalmazásokhoz a robusztusabb, radiális vagy blokk típusok jöhetnek szóba. A tokozás a hőelvezetés szempontjából is fontos; a nagyobb tokozású varistorok általában jobban vezetik el a hőt.

A varistor kiválasztása tehát nem egyszerű feladat, hanem egy gondos mérlegelési folyamat, amely figyelembe veszi az áramkör specifikus igényeit, a várható túlfeszültségi környezetet, a költségvetési korlátokat és a hosszú távú megbízhatósági elvárásokat. A gyártói adatlapok alapos tanulmányozása, a releváns ipari szabványok ismerete és szükség esetén a szakértői tanácsok kikérése elengedhetetlen a sikeres tervezéshez és a hatékony védelem biztosításához.

A varistor beépítése és elhelyezése az áramkörben

A varistor hatékony működéséhez nem elegendő a megfelelő típus kiválasztása, hanem kulcsfontosságú a helyes beépítés és elhelyezés az áramkörben. A nem megfelelő elrendezés drámaian csökkentheti a védelmi képességet, sőt, akár új problémákat is generálhat, mint például a tranziens feszültség nem megfelelő elvezetése vagy a jelintegritás romlása.

Párhuzamos csatlakozás

A varistort mindig párhuzamosan kell csatlakoztatni a védendő terheléssel. Ez azt jelenti, hogy a varistor a feszültségforrás és a terhelés közé kerül, mintegy “söntként” működve. Normál üzemi feszültségen magas ellenállású, így minimális áramot von el. Amikor azonban túlfeszültség lép fel, a varistor ellenállása hirtelen lecsökken, bekapcsol, és elvezeti a túláramot a föld felé vagy vissza a forráshoz, ezzel korlátozva a feszültséget a védett alkatrészeken. Ez az elrendezés biztosítja, hogy a varistor a túlfeszültség útjába álljon, mielőtt az elérné a károsodásra hajlamos komponenseket.

Földelés és vezetékút optimalizálása

A varistor hatékonysága nagyban függ a földelés minőségétől és a vezetékutak (trace) hosszától és szélességétől. A varistornak a lehető legközelebb kell lennie a védendő alkatrészhez, és a földhöz vezető útnak a lehető legrövidebbnek és legszélesebbnek kell lennie. A hosszú, vékony vezetékutak ugyanis jelentős induktivitással rendelkeznek, ami a túlfeszültség-impulzus során feszültségesést okoz (V = L * dI/dt). Ez a feszültségesés hozzáadódik a varistor leszorítási feszültségéhez, és magasabb feszültséget enged át a terhelésre, mint amennyit a varistor önmagában leszorítana. Az ideális az, ha a varistor közvetlenül a bemeneti csatlakozó és a föld közé kerül, minimális impedanciájú úttal. A széles földsíkok (ground plane) alkalmazása a PCB-n jelentősen javítja a túlfeszültség-elvezetés hatékonyságát.

Több varistor párhuzamosan

Nagyobb energiaelnyelési igény esetén több varistort is lehet párhuzamosan kapcsolni. Ilyenkor fontos, hogy a kiválasztott varistorok azonos típusúak és paraméterűek legyenek, különösen azonos varistor feszültséggel (V_V) és I-V karakterisztikával, hogy a terhelés egyenletesen oszoljon meg közöttük. A gyártók gyakran javasolnak illesztett (matched) varistorokat ilyen célra. A párhuzamos kapcsolás növeli az energiaelnyelési képességet és a csúcsáram-kapacitást, de nem csökkenti a leszorítási feszültséget; az az egyetlen varistor leszorítási feszültsége marad. Fontos, hogy a párhuzamosan kapcsolt varistorokhoz vezető vezetékutak szimmetrikusak és azonos hosszúságúak legyenek, hogy az impedancia egyenlő legyen, és a túláram egyenletesen oszoljon el.

Soros ellenállás, induktivitás vagy biztosíték

Bizonyos esetekben, különösen AC hálózati alkalmazásokban, a varistorral sorosan egy biztosítékot, áramkorlátozó ellenállást vagy induktivitást is elhelyeznek. Ennek oka, hogy egy varistor meghibásodása (pl. tartós túlfeszültség vagy sorozatos túlfeszültség-impulzusok következtében) rövidzárlatot okozhat. A soros biztosíték ilyenkor kiold, megszakítva az áramkört és megakadályozva a további károkat vagy tűzveszélyt. Az áramkorlátozó ellenállás vagy induktivitás segíthet az inrush áramok korlátozásában és az impulzusok meredekségének csökkentésében, de csökkentheti a védelem sebességét és növelheti a leszorítási feszültséget is, ezért gondos tervezést igényel. Fontos, hogy a biztosítékot úgy méretezzék, hogy az ne oldjon ki normál üzemi áramoknál, de reagáljon a varistor rövidzárlata esetén fellépő túláramra.

Differenciális és közös módusú védelem

AC hálózati alkalmazásokban gyakran szükséges mind a differenciális (fázis és nulla között), mind a közös módusú (fázis/nulla és föld között) túlfeszültség elleni védelem. A differenciális módusú túlfeszültség két vezető között lép fel, míg a közös módusú túlfeszültség a vezetők és a föld között. Ezért gyakran három varistort alkalmaznak: egyet a fázis és a nulla között (L-N), egyet a fázis és a föld között (L-PE), és egyet a nulla és a föld között (N-PE). Ez a konfiguráció teljes körű védelmet biztosít a hálózati tranziens túlfeszültségekkel szemben. Adatvonalak esetén speciális, többpólusú varistorok vagy varistor tömbök is léteznek, amelyek több vonalat védenek egyetlen alkatrésszel.

A gondos tervezés és a megfelelő beépítés tehát elengedhetetlen ahhoz, hogy a varistor maximális hatékonysággal lássa el védelmi feladatát, és hosszú távon is megbízhatóan működjön az elektronikai áramkörökben. A PCB elrendezésének optimalizálása, a vezetékutak minimalizálása és a megfelelő földelési technika alkalmazása alapvető fontosságú a hatékony túlfeszültség-védelem szempontjából.

A varistorok meghibásodási mechanizmusai és élettartama

Bár a varistorok rendkívül robusztus védelmi eszközök, nem elpusztíthatatlanok. Mint minden elektronikai alkatrész, a varistorok is meghibásodhatnak, különösen akkor, ha a tervezési határértékeket túllépik, vagy ha hosszú távú stressznek vannak kitéve. A meghibásodási mechanizmusok megértése kulcsfontosságú a megelőzéshez és a rendszer megbízhatóságának növeléséhez, valamint a biztonsági kockázatok minimalizálásához.

Degradáció és öregedés

A varistorok nemlineáris karakterisztikája idővel, különösen ismételt túlfeszültségi impulzusok vagy folyamatos üzemi feszültség alatt történő üzemeltetés során fokozatosan megváltozhat. Ez a jelenség az öregedés vagy degradáció. Az öregedés során a varistor feszültség (V_V) enyhén eltolódhat, és a szivárgási áram megnőhet. Ez a megnövekedett szivárgási áram nagyobb hőfejlődéshez vezethet a varistorban, ami tovább gyorsítja a degradációt, egyfajta öngerjesztő folyamatot indítva el. A folyamat végén a varistor ellenállása jelentősen lecsökken, ami rövidzárlatot eredményezhet. Ez a jelenség a ZnO szemcsék közötti határfelületek kémiai és fizikai változásaira vezethető vissza, amelyek során az adalékanyagok diffundálhatnak, és a potenciálgátak gyengülhetnek.

Katasztrofális meghibásodás

A varistorok akkor szenvednek katasztrofális meghibásodást, ha egyetlen túlságosan nagy energiájú vagy áramerősségű impulzus éri őket, amely meghaladja az alkatrész energiaelnyelési képességét. Ilyenkor az alkatrész hőmérséklete hirtelen és drámaian megnő, ami a kerámia anyag szétrepedéséhez, égéshez, és extrém esetekben robbanáshoz vezethet. Ez a meghibásodás általában nyílt áramkört eredményez, de előfordulhat rövidzárlat is, ami potenciálisan veszélyeztetheti az áramkört, és tűzveszélyt okozhat. A külső jelek közé tartozhat a tokozás megrepedezése, elszíneződése, felpúposodása vagy akár füstképződés.

Termikus kifutás (Thermal Runaway)

A termikus kifutás egy különösen veszélyes meghibásodási mód, amely a degradáció extrém esete. Ez akkor következik be, ha a varistor folyamatosan olyan feszültségen üzemel, amely közel van az MCOV értékéhez, vagy ha a környezeti hőmérséklet túl magas. A megnövekedett hőmérséklet hatására a varistor szivárgási árama növekszik, ami még több hőt termel. Ez a pozitív visszacsatolási hurok addig folytatódik, amíg a varistor túlmelegszik, és végül katasztrofálisan meghibásodik, gyakran égéssel vagy robbanással járó rövidzárlat formájában. Ez a folyamat visszafordíthatatlan, és a varistor teljes tönkremeneteléhez vezet. Megelőzésére a megfelelő MCOV kiválasztása és a hőmérsékleti terhelés figyelembe vétele mellett a termikus biztosítékok (thermal fuses) alkalmazása is bevett gyakorlat.

A varistor élettartama

A varistor élettartamát nem csupán az idő, hanem az általa elnyelt túlfeszültségi impulzusok száma és energiája is befolyásolja. Minden egyes impulzus “kisebb sebzést” okoz az alkatrészben, fokozatosan csökkentve annak hatékonyságát. A gyártók általában megadnak egy várható élettartamot, amely a túlfeszültségi impulzusok számához és energiájához viszonyul. Például egy varistor elviselhet több ezer kisebb impulzust (pl. 0.1 J), de csak néhány nagyobb energiájú villámcsapás-szerű eseményt (pl. 100 J). A tervezés során fontos figyelembe venni ezt a degradációs mechanizmust, és elegendő “headroom”-ot hagyni a várható stresszhez képest, vagy olyan védelmi stratégiát alkalmazni, amely biztosítja a varistor időben történő cseréjét vagy leválasztását a hálózatról.

Megelőzés és védelem a meghibásodás ellen

• Megfelelő kiválasztás: A legfontosabb lépés a varistor helyes kiválasztása az áramkör üzemi feszültségéhez és a várható túlfeszültségi környezethez képest. Mindig válasszon olyan varistort, amelynek MCOV értéke legalább 10-20%-kal magasabb, mint a normál üzemi feszültség, és elegendő energiaelnyelési képességgel rendelkezik a legrosszabb eset forgatókönyvére is, figyelembe véve az ipari szabványokat (pl. IEC 61000-4-5).
• Hőmérséklet-kezelés: Gondoskodjon megfelelő hűtésről és a környezeti hőmérséklet ellenőrzéséről, különösen nagy teljesítményű alkalmazások esetén, ahol a varistor jelentős hőt termelhet. A varistor környezetében a megfelelő légáramlás biztosítása elengedhetetlen.
• Soros biztosíték vagy termikus lekapcsoló: Ahogy korábban említettük, egy soros biztosíték beépítése kritikus fontosságú a varistor meghibásodása esetén fellépő rövidzárlat elleni védelemhez. Egyes varistorok beépített termikus lekapcsolóval rendelkeznek, amely túlmelegedés esetén leválasztja az alkatrészt a hálózatról, megelőzve a katasztrofális meghibásodást és a tűzveszélyt.
• Diagnosztika és karbantartás: Kritikus rendszerekben érdemes lehet olyan diagnosztikai funkciókat beépíteni, amelyek jelzik a varistor degradációját (pl. a szivárgási áram nö
