A modern civilizáció működésének egyik alappillére a villamos energia, amelynek eljuttatása a termelőhelyektől a fogyasztókig elképzelhetetlen lenne egy különleges, de mégis hétköznapi eszköz nélkül: a transzformátor, vagy ahogy a köznyelvben gyakran emlegetik, a trafó. Ez az elektromechanikus szerkezet, amely látszólag mozdulatlanul, mégis rendkívül hatékonyan végzi dolgát, a villamosenergia-hálózat gerincét képezi. Képzeljük el, hogy a távoli erőművekben megtermelt energiát közvetlenül a háztartásokba kellene eljuttatni. Ez hatalmas veszteségekkel járna, és gyakorlatilag kivitelezhetetlen lenne. A transzformátorok éppen ezt a problémát oldják meg azáltal, hogy képesek a villamos feszültséget és áramerősséget átalakítani, miközben a teljesítmény – ideális esetben – változatlan marad. Ez a képesség teszi lehetővé a gazdaságos és biztonságos energiaátvitelt, de a trafók szerepe messze túlmutat a nagyfeszültségű hálózatokon; a mindennapi élet számos területén találkozhatunk velük, a háztartási eszközöktől az ipari berendezésekig.
A transzformátor alapvető működése a elektromágneses indukció jelenségén alapul, amelyet Michael Faraday fedezett fel a 19. század elején. Ez a fizikai elv teszi lehetővé, hogy a villamos energia egyik áramkörből a másikba, fizikai érintkezés nélkül, mágneses mezőn keresztül átadódjon. A szerkezet viszonylag egyszerű: két vagy több tekercs, amelyeket egy közös, általában vasból készült mágneses mag kapcsol össze. Amikor az egyik tekercsre, az úgynevezett primer tekercsre váltakozó feszültséget kapcsolunk, abban váltakozó áram folyik. Ez az áram váltakozó mágneses mezőt hoz létre a magban, amely áthatol a másik tekercsen, a szekunder tekercsen. A változó mágneses fluxus a szekunder tekercsben feszültséget indukál, amelynek nagysága a tekercsek menetszámának arányától függ. Ez az elegáns mechanizmus biztosítja a feszültség átalakítását, amely nélkül a mai energiaellátás elképzelhetetlen lenne.
A transzformátorok története és fejlődése
A transzformátor története szorosan összefonódik a villamos energia felfedezésével és ipari alkalmazásával. Michael Faraday 1831-es kísérletei, amelyek során felfedezte az elektromágneses indukciót, lefektették a trafók elvi alapjait. Bár Faraday nem épített gyakorlati transzformátort, munkája inspirálta a későbbi kutatókat. Az első valóban működő, gyakorlati célra is alkalmas transzformátorok a 19. század második felében jelentek meg, a váltakozó áramú rendszerek fejlődésével párhuzamosan.
Az 1880-as évek elején, az elektromos világítás terjedésével egyre nyilvánvalóbbá vált a hatékony energiaátvitel szükségessége. A egyenáramú (DC) rendszerek, amelyeket Thomas Edison szorgalmazott, komoly korlátokkal rendelkeztek, mivel a feszültséget nem lehetett könnyen átalakítani, ami hatalmas energiaveszteséget és rövid átviteli távolságokat eredményezett. Ezzel szemben a váltakozó áramú (AC) rendszerek, Nikola Tesla és George Westinghouse úttörő munkájának köszönhetően, lehetővé tették a feszültség könnyű átalakítását a transzformátorok segítségével.
Különösen fontos mérföldkő volt a magyar Zipernowsky Károly, Déri Miksa és Bláthy Ottó Titusz által 1885-ben kifejlesztett, zárt vasmagú transzformátor, amely a modern trafók alapjául szolgált. Ez a „ZBD” transzformátor jelentette az áttörést, és tette lehetővé a váltakozó áramú energiaátviteli rendszerek széles körű elterjedését. A zárt vasmag jelentősen növelte a hatásfokot és csökkentette a veszteségeket, ami alapvető fontosságú volt a hosszú távú energiaátvitel szempontjából. Innentől kezdve a transzformátorok fejlődése felgyorsult, és a villamosenergia-ipar egyik legfontosabb elemévé váltak.
„A Zipernowsky, Déri és Bláthy által kifejlesztett zárt vasmagú transzformátor nem csupán egy technikai innováció volt, hanem egy paradigmaváltás, amely megnyitotta az utat a váltakozó áramú energiaellátás globális diadalmenete előtt.”
A transzformátor alapvető működési elvei
A transzformátor működésének megértéséhez elengedhetetlen az elektromágneses indukció mélyebb ismerete. Amikor egy vezetőben változik az áram, vagy egy vezetőt változó mágneses mezőbe helyezünk, a vezetőben feszültség indukálódik. Ez a jelenség a Faraday-féle indukciós törvény alapja, amely kimondja, hogy az indukált feszültség arányos a mágneses fluxus változási sebességével.
A transzformátor két fő részből áll: a vasmagból és a tekercsekből. A vasmag feladata a mágneses fluxus koncentrálása és vezetése. Általában lágyvasból készül, amely könnyen mágnesezhető és lemágnesezhető, minimalizálva az energiaveszteséget. A vasmagot vékony, egymástól szigetelt lemezekből építik fel, hogy csökkentsék az örvényáramokat, amelyek egyébként jelentős hőveszteséget okoznának.
A tekercsek rézvezetékekből készülnek, és a vasmag köré vannak tekerve. A primer tekercsre kapcsoljuk a bemeneti váltakozó feszültséget (U1), ami egy váltakozó áramot (I1) hoz létre. Ez az áram váltakozó mágneses fluxust (Φ) gerjeszt a vasmagban. Ez a változó fluxus áthalad a szekunder tekercsen, és a Faraday-törvény értelmében feszültséget (U2) indukál benne. Ha a szekunder tekercs egy terhelésre van kapcsolva, akkor abban is áram (I2) fog folyni.
A transzformátor legfontosabb jellemzője a menetszámáttétel (n), amely a primer (N1) és a szekunder (N2) tekercsek menetszámának aránya: n = N1 / N2.
Ideális esetben a feszültségek aránya megegyezik a menetszámok arányával: U1 / U2 = N1 / N2 = n.
Ez azt jelenti, hogy ha a szekunder tekercs menetszáma kisebb, mint a primeré (n > 1), akkor a feszültség csökken (lefelé transzformálás), míg ha a szekunder menetszáma nagyobb (n < 1), akkor a feszültség növekszik (felfelé transzformálás). Az áramok aránya fordítottan arányos a feszültségek arányával: I1 / I2 = N2 / N1 = 1/n.
Ez az elv biztosítja, hogy a bemeneti és kimeneti teljesítmény ideális esetben azonos legyen (P1 = P2), mivel P = U * I.
Az ideális és a valós transzformátor közötti különbségek
Az előző részben leírtak az ideális transzformátor modelljét írják le, amely feltételezi, hogy nincsenek energiaveszteségek. A valóságban azonban minden transzformátorban fellépnek veszteségek, amelyek csökkentik a hatásfokot és hőt termelnek. Ezek a veszteségek két fő kategóriába sorolhatók:
- Rézveszteségek (terhelési veszteségek): Ezek a tekercsek ellenállásából adódnak. Amikor áram folyik a vezetékeken, a Joule-hő törvénye értelmében hő fejlődik (Préz = I2R). Minél nagyobb az áram, annál nagyobb a rézveszteség. A tervezés során a vezeték keresztmetszetének növelésével igyekeznek minimalizálni, de ez növeli a trafó méretét és költségét.
- Vasveszteségek (üresjárási veszteségek): Ezek a mágneses magban lépnek fel, még akkor is, ha a transzformátor terhelés nélkül üzemel. Két fő komponensük van:
- Hiszterézis veszteség: A vasmag mágneses átmágnesezéséhez szükséges energia. A mágneses anyagok nem képesek azonnal követni a változó mágneses mezőt, ami energiát emészt fel.
- Örvényáram veszteség: A változó mágneses fluxus örvényáramokat indukál magában a vasmagban, amelyek a vasmag ellenállásán keresztül hőt fejlesztenek. Ezt a veszteséget minimalizálják a vasmag lemezes szerkezetével, ahol a lemezek egymástól szigetelve vannak.
Ezen felül létezik még a szórási induktivitás jelensége is, amikor nem minden mágneses fluxus kapcsolódik mindkét tekercshez. Ez további feszültségesést és fáziseltolódást okozhat. A modern transzformátorok tervezése során ezen veszteségek minimalizálása a fő cél, hogy a hatásfok a lehető legmagasabb legyen, amely nagy teljesítményű trafók esetén elérheti a 99,5-99,8%-ot is.
A transzformátorok felépítése és alkatrészei
Bár a transzformátor alapvető elve egyszerű, a gyakorlati megvalósítás során számos mérnöki kihívással kell szembenézni, különösen a nagy teljesítményű egységek esetében. A trafók felépítése az alkalmazási területtől és a névleges teljesítménytől függően változhat, de vannak közös alkatrészek és tervezési elvek.
A mágneses mag
A mágneses mag a transzformátor szíve. Feladata, hogy a primer tekercs által létrehozott mágneses fluxust a lehető leghatékonyabban vezesse a szekunder tekercshez. A mag anyaga általában lágyvas, amelyet szilíciummal ötvöznek (szilíciumacél), hogy javítsák a mágneses tulajdonságait és növeljék az ellenállását az örvényáramokkal szemben. A magot vékony, egymástól szigetelt lemezekből (0,2-0,5 mm vastagságú) építik fel, amelyek csökkentik az örvényáram veszteségeket. Két fő magtípus létezik:
- Központi magú (core-type) transzformátor: A tekercsek a mag két lábára vannak tekerve, általában koncentrikusan, a kisfeszültségű tekercs belül, a nagyfeszültségű kívül. Ez jobb szigetelést tesz lehetővé.
- Köpeny magú (shell-type) transzformátor: A tekercsek a mag középső lábán vannak elhelyezve, és a mag “körbeöleli” őket. Ez jobb mágneses árnyékolást és jobb mechanikai védelmet biztosít.
A tekercsek
A tekercsek anyaga általában réz, kiváló vezetőképessége miatt. Ritkábban alkalmaznak alumíniumot, amely olcsóbb és könnyebb, de nagyobb keresztmetszetet igényel azonos ellenállás eléréséhez. A tekercseket gondosan szigetelik egymástól és a magtól, hogy elkerüljék a rövidzárlatokat és a túlfeszültség okozta meghibásodásokat. A szigetelőanyagok lehetnek papír, lakkszigetelés, vagy speciális szintetikus anyagok. Nagyfeszültségű transzformátoroknál a tekercseket gyakran olajba merítik, amely kiváló szigetelő és hűtőanyag.
Szigetelés és hűtés
A szigetelés kritikus fontosságú a transzformátor megbízható működéséhez és élettartamához. A tekercsek közötti, a tekercsek és a mag közötti, valamint a tekercsek és a tartószerkezet közötti szigetelés biztosítja, hogy a magas feszültségek ne okozzanak átütést. A szigetelőanyagok kiválasztása a feszültségszinttől és a környezeti feltételektől függ.
A hűtés feladata a veszteségekből származó hő elvezetése, hogy a transzformátor ne melegedjen túl, ami károsítaná a szigetelést és csökkentené az élettartamát. Különböző hűtési módszereket alkalmaznak:
- Száraz transzformátorok (Dry-type): Levegővel hűtöttek. Alkalmasak beltéri, tűzveszélyes környezetben való használatra, ahol az olaj nem megengedett.
- Olajjal hűtött transzformátorok (Oil-immersed): A tekercseket és a magot szigetelőolajba merítik. Az olaj kiváló hűtő- és szigetelőanyag. A hűtés lehet természetes konvekciós (ONAN – Oil Natural Air Natural), vagy kényszerhűtéses (OFAF – Oil Forced Air Forced), ahol ventilátorok és/vagy olajszivattyúk segítik a hőelvezetést.

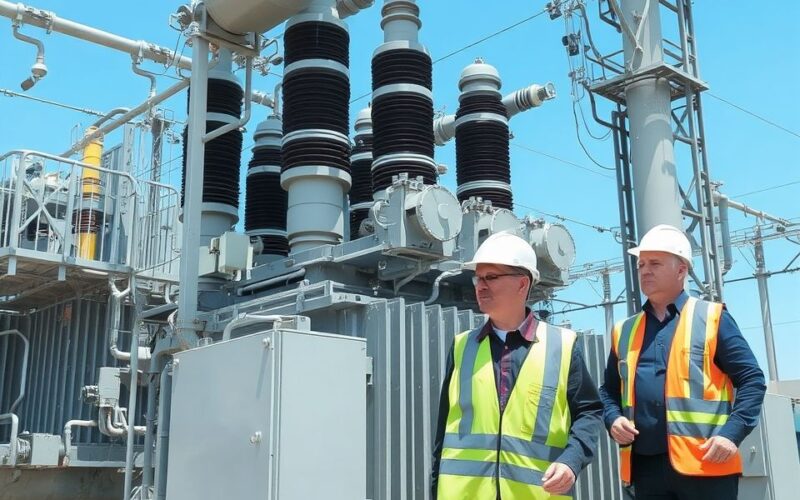

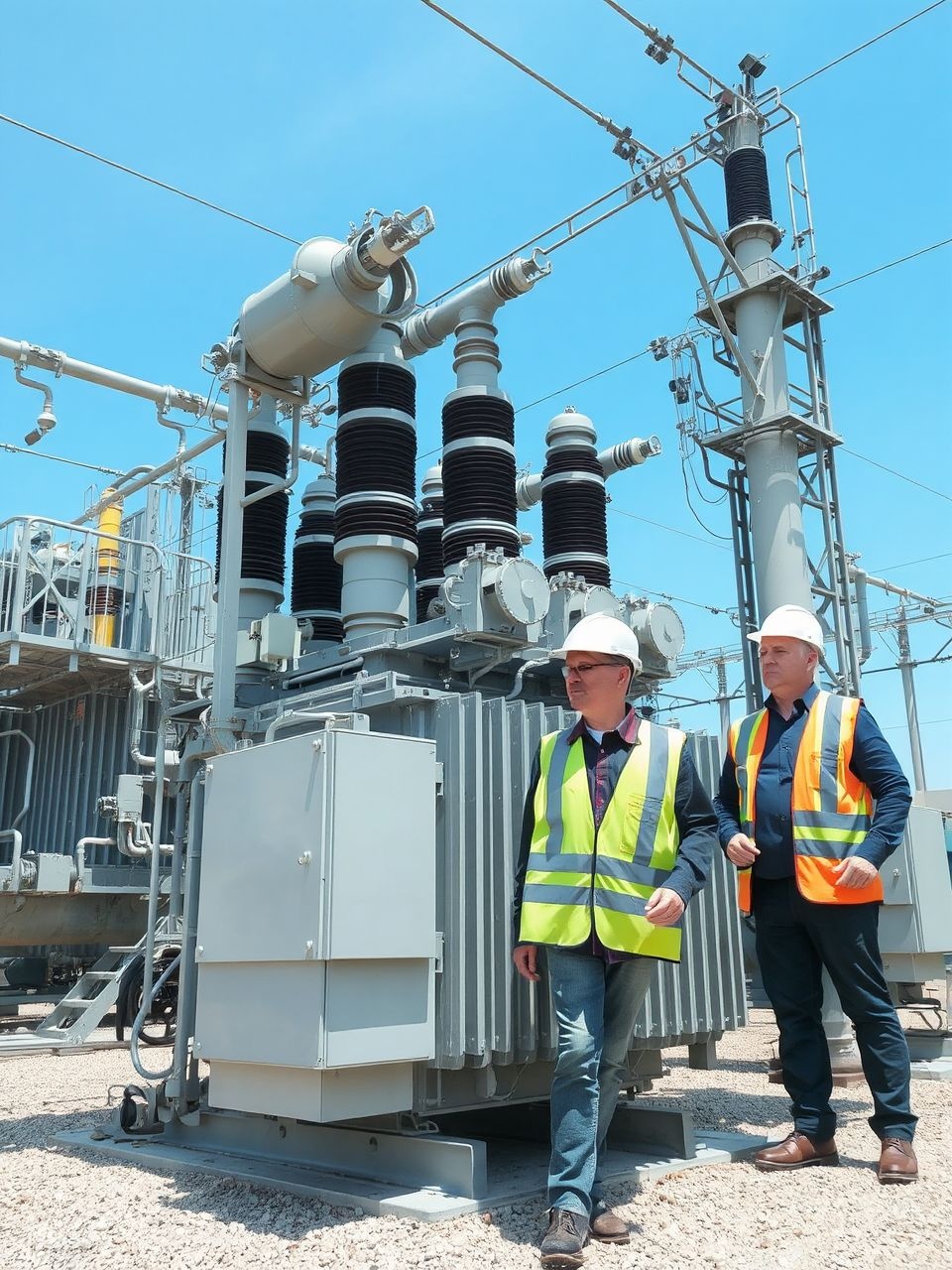

Tartály és tartozékok
A nagy teljesítményű, olajjal hűtött transzformátorokat egy robusztus acél tartályban helyezik el, amely védi a belső alkatrészeket és tartalmazza az olajat. A tartály külső felületén gyakran bordák vagy radiátorok találhatók, amelyek növelik a felületet a hőleadás érdekében. Fontos tartozékok:
- Bushingok (átvezető szigetelők): Ezek biztosítják a villamos csatlakozást a tekercsek és a külső hálózat között, miközben megakadályozzák az átütést a tartályhoz.
- Feszültségállító (tap changer): Lehetővé teszi a menetszámáttétel finomhangolását, ezzel a szekunder feszültség szabályozását. Lehet terhelés alatti (on-load) vagy terhelés nélküli (off-load).
- Tágulási tartály (conservator): Az olaj hőtágulását kompenzálja.
- Buchholz relé: Gáz- és túlnyomás-érzékelő, amely a transzformátor belső hibáira (pl. ívkisülés, túlzott melegedés) figyelmeztet, és lekapcsolhatja a trafót.
- Hőmérséklet-érzékelők: Folyamatosan figyelik az olaj és a tekercsek hőmérsékletét.
Ezek az alkatrészek és rendszerek együttesen biztosítják a transzformátor hosszú élettartamát, megbízható működését és biztonságos üzemeltetését a legkülönfélébb körülmények között.

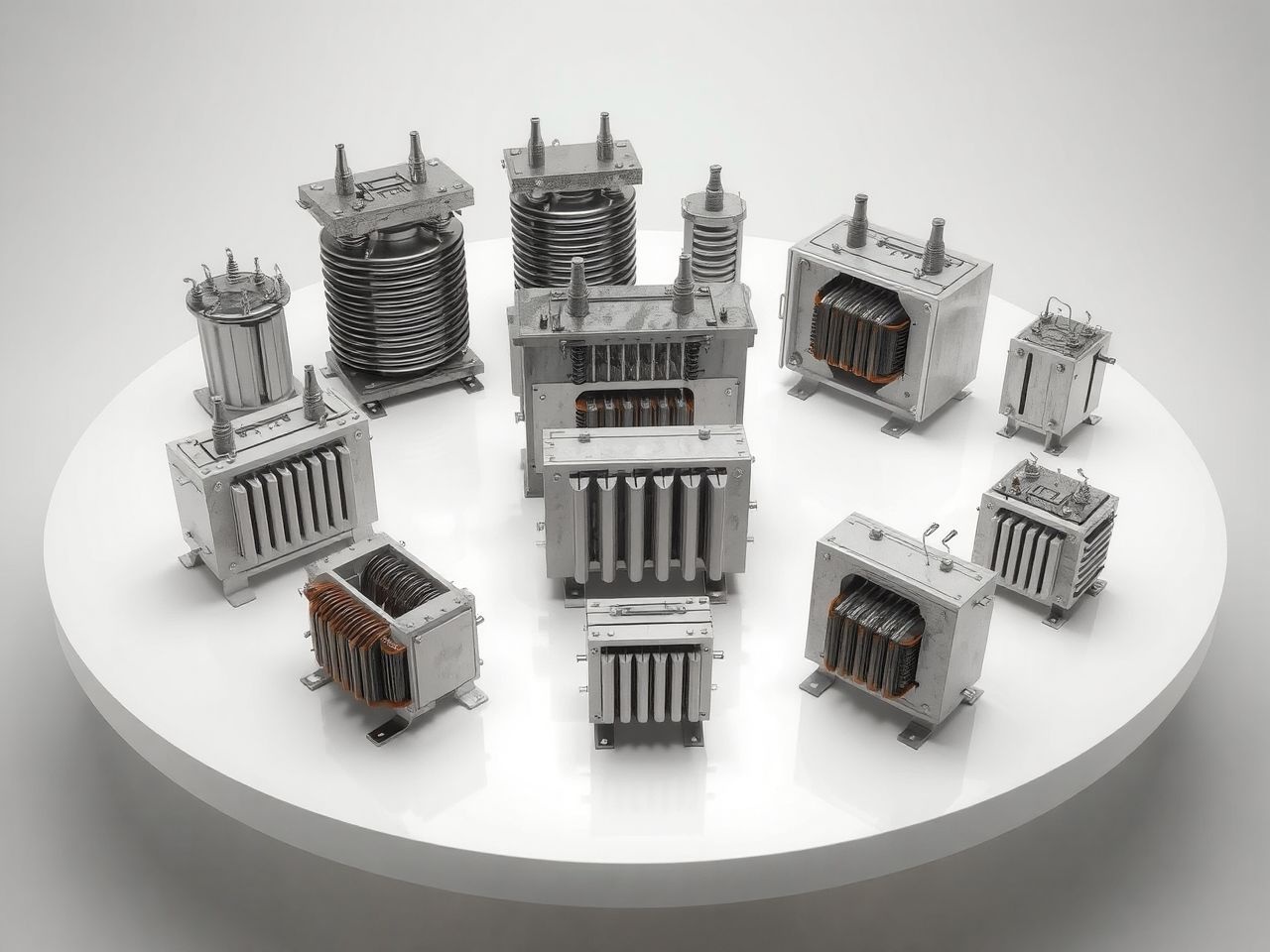

A transzformátorok típusai és osztályozásuk
A transzformátorok rendkívül sokfélék, és számos szempont szerint osztályozhatók. A leggyakoribb megkülönböztetések a működési elv, a felépítés, az alkalmazási terület és a fázisszám alapján történnek.
A menetszámáttétel alapján
- Lefelé transzformáló (step-down) transzformátor: A szekunder feszültség alacsonyabb, mint a primer feszültség (N2 < N1). Ezeket használják leggyakrabban az energiaelosztó hálózatban, hogy a nagyfeszültséget fogyasztói szintre csökkentsék.
- Felfelé transzformáló (step-up) transzformátor: A szekunder feszültség magasabb, mint a primer feszültség (N2 > N1). Ezeket az erőművekben alkalmazzák, hogy a generátorok által termelt viszonylag alacsony feszültséget a távvezetékekhez szükséges magas feszültségre emeljék.
A fázisszám alapján
- Egyfázisú transzformátorok: Egyetlen primer és egyetlen szekunder tekercspárral rendelkeznek. Kisebb teljesítményű alkalmazásokban, háztartásokban és kisvállalkozásokban használatosak.
- Háromfázisú transzformátorok: A modern energiaellátó rendszerek alapját képezik. Három primer és három szekunder tekercspárból állnak, amelyek egy közös vasmagon osztoznak, vagy három különálló egyfázisú trafóból épül fel a rendszer. Különböző kapcsolási módok (csillag, delta) léteznek, amelyek befolyásolják a feszültség- és áramviszonyokat.
Az alkalmazási terület alapján
Ez a kategória a legszélesebb, és számos altípust foglal magában:
- Erőátviteli transzformátorok (Power transformers): Ezek a legnagyobb és legfontosabb transzformátorok, amelyek az erőművek és a nagyfeszültségű távvezetékek között helyezkednek el. Feladatuk a feszültség emelése (generátor trafók) vagy csökkentése (alállomási trafók) az energiahatékony átvitel érdekében. Teljesítményük a több száz MVA-t is elérheti.
- Elosztó transzformátorok (Distribution transformers): Az alállomások és a fogyasztók között helyezkednek el. A nagyfeszültséget (pl. 10-35 kV) középfeszültségre (pl. 0,4 kV) csökkentik, hogy az ipari, kereskedelmi és lakossági fogyasztók számára felhasználható legyen. Kisebbek, mint az erőátviteli trafók, teljesítményük jellemzően néhány kVA-tól néhány MVA-ig terjed.
- Mérőtranszformátorok (Instrument transformers):
- Áramváltók (Current transformers – CT): A nagy áramok mérésére szolgálnak, úgy, hogy a nagy primer áramot egy arányosan kisebb, standardizált szekunder árammá (pl. 5A vagy 1A) alakítják. Ez lehetővé teszi a standard mérőműszerek használatát és védi azokat a nagy áramoktól.
- Feszültségváltók (Voltage transformers – VT vagy Potential transformers – PT): A nagy feszültségek mérésére szolgálnak, hasonlóan az áramváltókhoz, de a feszültséget csökkentik egy standardizált értékre (pl. 100V vagy 110V).
Ezek a transzformátorok kulcsfontosságúak a hálózat felügyeletéhez, vezérléséhez és védelméhez.
- Autotranszformátorok: Csak egyetlen tekercsel rendelkeznek, amelyen a primer és szekunder csatlakozások is megtalálhatók. A menetszámáttétel egy része közös a primer és szekunder körben. Kisebb feszültségátalakításokhoz gazdaságosabbak és hatékonyabbak lehetnek, mint a hagyományos kétekercses trafók, de nem biztosítanak galvanikus elválasztást.
- Leválasztó transzformátorok (Isolation transformers): A primer és szekunder tekercs galvanikusan elválasztott, azonos menetszámú, így a feszültség nem változik (1:1 áttétel). Fő feladatuk az elektromos biztonság növelése, az áramütés elleni védelem biztosítása, például orvosi berendezésekben vagy laboratóriumi környezetben.
- Impulzus transzformátorok (Pulse transformers): Rövid, nagyfrekvenciás impulzusok átvitelére optimalizáltak, minimális torzítással. Digitális áramkörökben, tápegységekben és kommunikációs rendszerekben használatosak.
- Audio transzformátorok: Az audiofrekvenciás jelek impedancia illesztésére szolgálnak erősítőkben, mikrofonokban és hangszórókban, minimalizálva a jelveszteséget és a torzítást.
- Hegesztő transzformátorok: Nagy áramot és alacsony feszültséget szolgáltatnak hegesztési alkalmazásokhoz.
- Egyéb speciális transzformátorok: Ide tartoznak a kemence transzformátorok (nagy áramú, alacsony feszültségű), a vasúti vontatási transzformátorok, a reaktorok (induktív tekercsek, amelyek korlátozzák az áramot), stb.
A transzformátorok ilyen széles skálája mutatja, mennyire alapvető és sokoldalú eszközről van szó a villamosmérnöki gyakorlatban.
Transzformátorok a villamosenergia-hálózatban
A transzformátorok a modern villamosenergia-hálózatok vitális részei, amelyek lehetővé teszik az energia hatékony és biztonságos szállítását a termelőhelyektől a fogyasztókig. A szerepük kulcsfontosságú a generálástól az elosztásig.
Generálás és felfelé transzformálás
Az erőművekben, legyen szó hő-, atom-, vagy vízerőműről, a generátorok általában viszonylag alacsony feszültségen (pl. 10-30 kV) termelnek villamos energiát. Azonban a nagy távolságokon történő energiaátvitelhez sokkal magasabb feszültségre van szükség. Ennek oka a teljesítményveszteség minimalizálása. Az átvitt teljesítmény (P) a feszültség (U) és az áram (I) szorzata (P = U * I). A vezetékek ellenállása miatt fellépő veszteség (Pveszteség = I2R) az áram négyzetével arányos. Ezért, ha az áramot csökkentjük, drasztikusan csökkennek a veszteségek. Ezt úgy érhetjük el, hogy a feszültséget növeljük. Itt lépnek színre a felfelé transzformáló erőművi transzformátorok, amelyek a generátor feszültségét 110 kV, 220 kV, 400 kV, sőt extrém esetekben 765 kV vagy annál is magasabb szintre emelik.
„A transzformátorok teszik lehetővé, hogy a villamos energia ‘utazhasson’ a kontinenseken át, minimalizálva a veszteségeket és biztosítva a globális energiaellátást.”
Távolsági átvitel és alállomások
A magas feszültségen történő átvitel a távvezetékeken keresztül valósul meg, amelyek minimális veszteséggel szállítják az energiát. Azonban mire az energia eléri a városokat és az ipari központokat, a feszültséget fokozatosan csökkenteni kell. Ezt az alállomásokban végzik, ahol lefelé transzformáló alállomási transzformátorok működnek. Ezek a trafók a rendkívül magas átviteli feszültséget középfeszültségre (pl. 10-35 kV) csökkentik, amely már alkalmas a városi elosztóhálózatok táplálására.
Elosztóhálózat és fogyasztói szintek
Az elosztóhálózatban további transzformátorok, az úgynevezett elosztó transzformátorok dolgoznak. Ezek a trafók a középfeszültséget tovább csökkentik az ipari, kereskedelmi és lakossági fogyasztók számára megfelelő szintre. Magyarországon például a 10-20 kV-os középfeszültséget 400/230 V-ra alakítják át. Az elosztó trafók lehetnek oszlopra szereltek, föld alattiak vagy kompakt alállomások részei. Ők biztosítják az utolsó láncszemet az energia eljutásában a végfelhasználóhoz.
A transzformátorok tehát a villamosenergia-hálózat minden szintjén jelen vannak, biztosítva a feszültségszintek megfelelő illesztését, az energiaveszteségek minimalizálását és a biztonságos üzemeltetést. Nélkülük a mai, komplex energiaellátó rendszerek egyszerűen nem működhetnének.
Különleges transzformátor alkalmazások
A transzformátorok szerepe nem merül ki a nagyfeszültségű hálózatokban. Számos speciális alkalmazási területen is nélkülözhetetlenek, ahol egyedi igényeknek kell megfelelniük.
Mérőtranszformátorok
Ahogy korábban említettük, az áramváltók (CT) és feszültségváltók (VT/PT) kulcsfontosságúak a villamosenergia-hálózat felügyeletében. Ezek a nagy pontosságú transzformátorok lehetővé teszik a nagy feszültségek és áramok biztonságos mérését standard mérőműszerekkel. Az áramváltók a nagy primer áramot arányosan kisebb szekunder árammá (pl. 5A vagy 1A) alakítják, míg a feszültségváltók a nagy primer feszültséget arányosan kisebb szekunder feszültséggé (pl. 100V vagy 110V) alakítják. Ez nemcsak a mérést teszi lehetővé, hanem galvanikusan elválasztja a mérőműszereket és a védelmi reléket a nagyfeszültségű rendszertől, növelve a biztonságot.
Autotranszformátorok
Az autotranszformátorok egyetlen tekercset használnak, amelyen a primer és szekunder csatlakozások is megtalálhatók. Ez a kialakítás kevesebb anyagot igényel, és nagyobb hatásfokot biztosít, mint a hagyományos kétekercses trafók, különösen akkor, ha a feszültségátalakítás aránya közel van az 1:1-hez. Hátrányuk, hogy nem biztosítanak galvanikus elválasztást a primer és szekunder oldal között, ami biztonsági kockázatot jelenthet bizonyos alkalmazásokban. Gyakran használják őket motorok indításánál, feszültségszabályozásnál, vagy nagyfeszültségű rendszerekben, ahol a galvanikus elválasztás nem kritikus.
Leválasztó transzformátorok
A leválasztó transzformátorok fő célja a biztonság. Általában 1:1 menetszámáttétellel rendelkeznek, így a feszültséget nem változtatják meg. A primer és szekunder tekercsek közötti galvanikus elválasztás megakadályozza, hogy a szekunder oldalon földzárlat esetén áramütés következzen be. Ezeket az orvosi berendezésekben, laboratóriumokban, audio rendszerekben és más érzékeny vagy biztonságkritikus alkalmazásokban használják, ahol az érintésvédelem kiemelten fontos.
Impulzus transzformátorok
Az impulzus transzformátorok speciálisan rövid, gyorsan változó feszültségimpulzusok átvitelére vannak tervezve. Minimális torzítással kell átvinniük a jelalakot, ami speciális maganyagot és tekercselési technikákat igényel. Alkalmazási területeik közé tartoznak a digitális elektronikák, kapcsolóüzemű tápegységek (SMPS), radarrendszerek és kommunikációs berendezések.
Audio transzformátorok
Az audio transzformátorok az audiofrekvenciás tartományban (20 Hz – 20 kHz) működnek. Fő feladatuk az impedancia illesztés a különböző audio komponensek (pl. mikrofonok, előerősítők, végfokok, hangszórók) között, hogy maximalizálják a teljesítményátvitelt és minimalizálják a torzítást. Emellett galvanikus leválasztást is biztosíthatnak, megszüntetve a földhurkokat és a zajt.
Hegesztő transzformátorok
A hegesztő transzformátorok kifejezetten nagy áramú, alacsony feszültségű kimenetet biztosítanak hegesztési célokra. Jellemzően nagy szórási induktivitással rendelkeznek, ami korlátozza a rövidzárlati áramot, és lehetővé teszi az ív stabilizálását. Robusztus felépítésűek, hogy ellenálljanak a nehéz üzemi körülményeknek.
Ez a sokféleség is bizonyítja, hogy a transzformátor nem csupán egy egyszerű feszültségátalakító eszköz, hanem egy rendkívül sokoldalú technológia, amely a modern technika szinte minden területén megtalálható.
Transzformátorok üzemeltetése és karbantartása
A transzformátorok hosszú élettartama és megbízható működése nagymértékben függ a megfelelő üzemeltetéstől és rendszeres karbantartástól. Mivel gyakran létfontosságú szerepet töltenek be az energiaellátásban, a meghibásodásuk súlyos következményekkel járhat.
Hatásfok és veszteségek
A transzformátorok rendkívül magas hatásfokkal működnek, különösen a nagy teljesítményű egységek, ahol az elérheti a 99,5-99,8%-ot is. Ez azt jelenti, hogy az átvitt villamos energia csupán töredéke vész el hő formájában. A veszteségeket, mint korábban említettük, két fő kategóriára oszthatjuk: a rézveszteségekre (terhelésfüggő) és a vasveszteségekre (terheléstől független, üresjárási). A tervezők és üzemeltetők célja ezen veszteségek minimalizálása, mivel a veszteségek nemcsak energiapazarlást jelentenek, hanem hőt is termelnek, ami terheli a szigetelőrendszert és csökkenti a trafó élettartamát.
A hatásfok optimalizálása érdekében a transzformátorokat általában optimális terhelési tartományban üzemeltetik, ahol a réz- és vasveszteségek aránya a legkedvezőbb. A túlterhelés elkerülése alapvető fontosságú, mivel az exponenciálisan növeli a rézveszteségeket és a tekercsek hőmérsékletét.
Párhuzamos üzem
Gyakran előfordul, hogy több transzformátort kapcsolnak párhuzamosan egy közös terhelés ellátására. Ennek célja a megbízhatóság növelése (ha az egyik trafó meghibásodik, a többi tovább tudja ellátni a terhelést), a terheléselosztás optimalizálása és a rendszer rugalmasságának növelése. A párhuzamos üzem feltételei azonban szigorúak:
- Azonos primer és szekunder feszültség.
- Azonos menetszámáttétel.
- Azonos feszültségesés százalékban (azaz hasonló impedancia).
- Azonos fáziseltolódás (háromfázisú rendszerekben).
E feltételek be nem tartása keringő áramokat, egyenlőtlen terheléselosztást és akár károsodást is okozhat.
Karbantartási gyakorlatok
A transzformátorok karbantartása kritikus fontosságú az élettartamuk meghosszabbítása és a meghibásodások megelőzése érdekében. A karbantartási programok általában magukban foglalják a rendszeres ellenőrzéseket, teszteket és időszakos felújításokat.
- Rendszeres vizuális ellenőrzések: A külső felület, a szigetelők, a hűtőbordák, az olajszint és a szivárgások ellenőrzése.
- Olajvizsgálatok: Az olajállapot elemzése kulcsfontosságú az olajjal hűtött transzformátoroknál.
- Dielektromos szilárdság: Az olaj szigetelőképességének mérése. A nedvesség és a szennyeződések csökkentik.
- Savtartalom: Az olaj öregedésével savak keletkeznek, amelyek korrodálhatják a tekercseket és a tartályt.
- Víztartalom: A víz jelenléte drasztikusan csökkenti az olaj szigetelőképességét.
- Gázkromatográfia (DGA – Dissolved Gas Analysis): Az olajban oldott gázok elemzése, amelyek a transzformátor belsejében zajló rendellenes folyamatokra (pl. túlmelegedés, ívkisülés, részleges kisülések) utalhatnak. Ez az egyik leghatékonyabb diagnosztikai eszköz.
- Szigetelési ellenállás mérés: A tekercsek és a föld közötti szigetelés állapotának felmérése.
- Tekercsellenállás mérés: A tekercsek egyenáramú ellenállásának ellenőrzése, ami utalhat hibás csatlakozásokra vagy tekercsszakadásra.
- Hőmérséklet-ellenőrzés: A tekercs- és olajhőmérsékletek folyamatos monitorozása, túlmelegedés esetén riasztás vagy lekapcsolás.
- Termográfia (hőkamera): Infravörös kamerával történő vizsgálat, amely felfedi a túlmelegedett csatlakozásokat vagy alkatrészeket.
- Feszültségállító (tap changer) karbantartása: A mechanizmusok ellenőrzése és kenése, mivel ezek mozgó alkatrészek, amelyek hajlamosak a kopásra.
A prediktív és megelőző karbantartás révén a transzformátorok élettartama jelentősen meghosszabbítható, és a váratlan meghibásodások kockázata minimalizálható, biztosítva az energiaellátás folytonosságát.

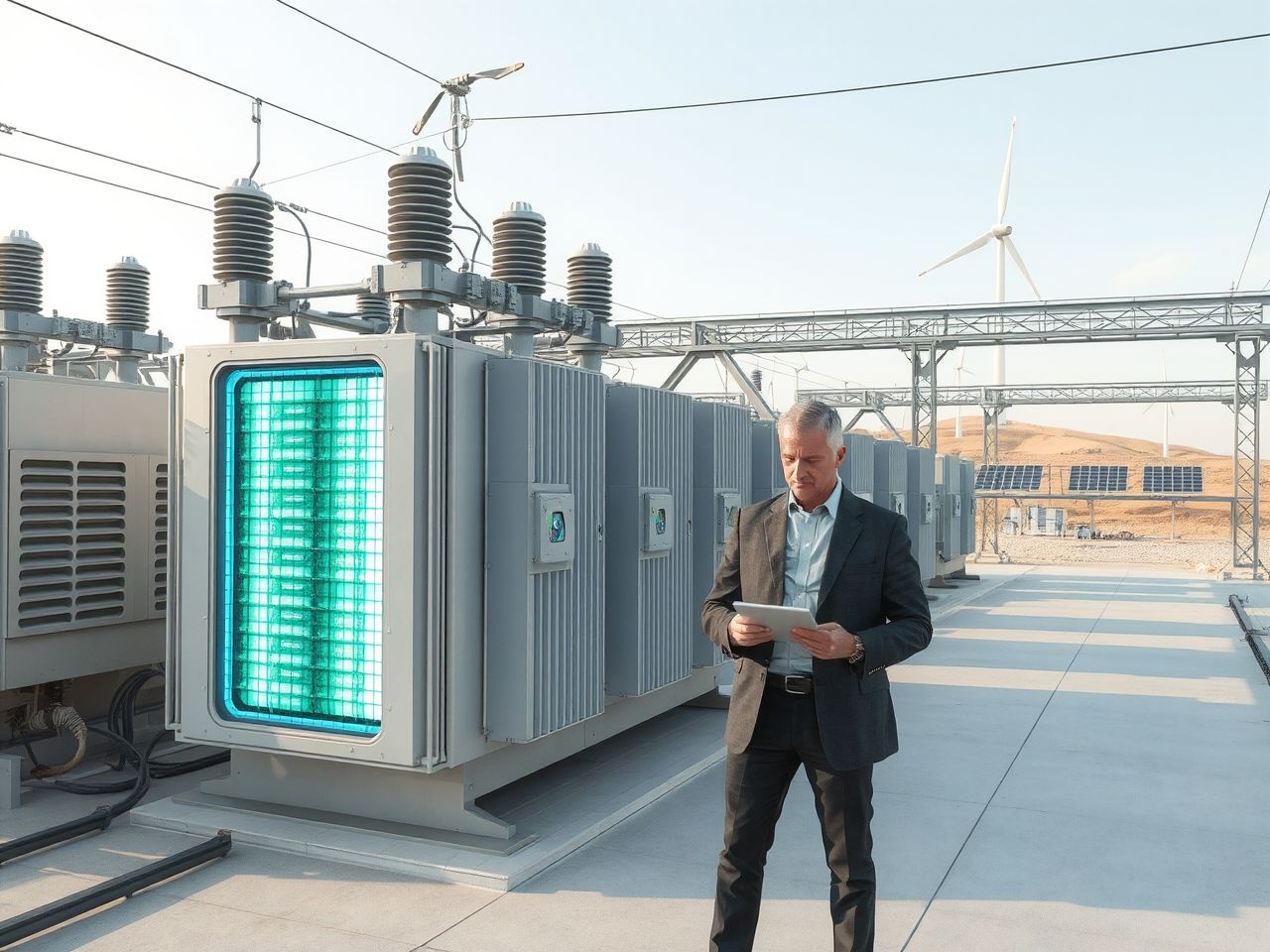

Transzformátorok a jövő energiarendszerében
A villamosenergia-rendszer folyamatosan fejlődik, és ezzel együtt a transzformátorok szerepe és technológiája is változik. Az olyan globális trendek, mint a megújuló energiaforrások térnyerése, az okoshálózatok (smart grid) fejlesztése és az energiahatékonyság iránti növekvő igény, új kihívásokat és lehetőségeket teremtenek a transzformátorok számára.
Megújuló energiaforrások integrációja
A nap- és szélenergia széles körű alkalmazása újfajta terhelést jelent a hálózatra. A megújuló források termelése ingadozó és decentralizált, ami a hagyományos, egyirányú energiaáramláshoz tervezett hálózatban feszültségingadozásokat és stabilitási problémákat okozhat. A transzformátoroknak kulcsszerepet kell játszaniuk ezen ingadozások kezelésében és a megújuló energiák zökkenőmentes integrálásában. Speciális transzformátorok, például multivektoros transzformátorok vagy teljesítményelektronikai transzformátorok (PET) fejleszthetők ki, amelyek képesek a feszültségszintek gyorsabb és intelligensebb szabályozására, és kétirányú energiaáramlást is kezelni tudnak.
Okoshálózatok és intelligens transzformátorok
Az okoshálózatok (smart grid) célja a villamosenergia-rendszer hatékonyságának, megbízhatóságának és rugalmasságának növelése digitális technológiák és automatizálás segítségével. Az intelligens transzformátorok, amelyek beépített érzékelőkkel, kommunikációs képességekkel és vezérlőegységekkel rendelkeznek, kulcsfontosságúak ebben a vízióban. Ezek a trafók képesek:
- Valós idejű adatok gyűjtésére a feszültségről, áramról, hőmérsékletről és egyéb paraméterekről.
- Távolról történő felügyeletre és vezérlésre.
- A terhelés automatikus szabályozására és a hálózati hibák gyors diagnosztizálására.
- Az energiaáramlás optimalizálására, például a hálózati veszteségek minimalizálására vagy a feszültségingadozások csökkentésére.
Az intelligens transzformátorok hozzájárulnak a hálózat proaktív karbantartásához, a megelőző hibadiagnosztikához és az energiaelosztás dinamikus optimalizálásához.
Környezetvédelmi szempontok és fenntarthatóság
A transzformátorgyártás és -üzemeltetés során egyre nagyobb hangsúlyt kapnak a környezetvédelmi szempontok. Ez magában foglalja az energiatakarékosabb, alacsonyabb veszteségű transzformátorok fejlesztését, a hagyományos ásványolaj alapú szigetelőolajok helyettesítését biológiailag lebomló és tűzálló alternatívákkal (pl. észter alapú olajok), valamint a transzformátorok élettartamának végén történő újrahasznosítási folyamatok optimalizálását. A régi, PCB-t (poliklórozott bifenileket) tartalmazó olajok cseréje és kezelése is kiemelt fontosságú feladat.
Miniatürizálás és új anyagok
Az elektronika fejlődésével a transzformátorok mérete is csökken, különösen a nagyfrekvenciás alkalmazásokban. Új, jobb mágneses tulajdonságokkal rendelkező anyagok (pl. amorf fémek, nanokristályos ötvözetek) és fejlettebb tekercselési technikák teszik lehetővé a kisebb, könnyebb és hatékonyabb transzformátorok gyártását. A szupervezető transzformátorok kutatása is folyik, amelyek elméletileg nulla veszteséggel működhetnének, de a kriogén hűtés igénye miatt még nem terjedtek el széles körben.
A transzformátorok, bár alapelvük változatlan maradt, folyamatosan fejlődnek, hogy megfeleljenek a 21. századi energiarendszer kihívásainak. A jövőben is kulcsszerepet fognak játszani abban, hogy a villamos energia megbízhatóan és fenntarthatóan jusson el mindenkihez.
A transzformátorok biztonsági aspektusai
A transzformátorok, különösen a nagy teljesítményű egységek, jelentős mennyiségű energiát kezelnek, ezért üzemeltetésük során a biztonság kiemelt fontosságú. A meghibásodások súlyos következményekkel járhatnak, beleértve a tűzeseteket, robbanásokat és áramszüneteket. Ennek elkerülése érdekében számos biztonsági intézkedést és védelmi rendszert alkalmaznak.
Túlterhelés és rövidzárlat elleni védelem
A transzformátorokat úgy tervezik, hogy egy bizonyos névleges teljesítményen belül üzemeljenek. A túlterhelés a tekercsek túlzott felmelegedéséhez vezet, ami károsítja a szigetelést és csökkenti a trafó élettartamát. A rövidzárlat, akár a tekercseken belül (tekercszárlat), akár a kimeneti oldalon, rendkívül nagy áramokat generál, amelyek mechanikai feszültséget és gyors túlmelegedést okozhatnak. Ezen jelenségek ellen a transzformátorokat védelmi relékkel és megszakítókkal látják el, amelyek érzékelik a rendellenes áramokat vagy hőmérsékleteket, és lekapcsolják a transzformátort a hálózatról, mielőtt súlyos károk keletkeznének.
Szigetelési hibák és átütések
A szigetelés állapota kritikus a transzformátor biztonságos működéséhez. Az öregedés, a nedvesség bejutása, a szennyeződések vagy a túlfeszültség (pl. villámcsapás vagy kapcsolási túlfeszültség) szigetelési hibákhoz és átütésekhez vezethet. Az átütés ívkisülést okozhat, amely rendkívül nagy hőmérsékletet generál, károsítva a tekercseket és a magot. Az olajjal töltött transzformátorokban ez gázképződést és nyomásnövekedést okozhat, ami robbanásveszéllyel jár. A Buchholz relé, amelyet korábban említettünk, pont az ilyen belső hibákból származó gázokat és nyomásváltozásokat érzékeli, és ad riasztást vagy kapcsolja le a trafót.
Tűz- és robbanásvédelem
Az olajjal töltött transzformátorok esetében a tűz- és robbanásveszély az egyik legnagyobb aggodalom. A szigetelőolaj gyúlékony, és egy komoly belső hiba vagy ívkisülés meggyújthatja azt. A nyomásnövekedés a tartályban robbanáshoz vezethet. Ennek megelőzésére a transzformátorokat nyomáslevezető szelepekkel és tűzoltó rendszerekkel (pl. vízködös oltórendszerek) látják el. A telepítés során be kell tartani a megfelelő biztonsági távolságokat, és tűzgátló falakat kell építeni a transzformátorok köré, különösen zárt térben történő elhelyezés esetén. Az újabb fejlesztések során a kevésbé gyúlékony, magas lobbanáspontú, szintetikus vagy természetes észter alapú olajok alkalmazása is hozzájárul a biztonság növeléséhez.
Érintésvédelem és földelés
A transzformátorok fém részeit, mint például a tartályt, megfelelően földelni kell. Ez biztosítja, hogy hiba esetén (pl. a tekercs és a tartály közötti szigetelés átütése) a veszélyes feszültségek ne jelenjenek meg a hozzáférhető fémfelületeken, és az áram a földbe vezessen, aktiválva a védelmi rendszereket. Az érintésvédelmi előírások betartása és a rendszeres földelési ellenőrzések elengedhetetlenek a személyzet és a nyilvánosság biztonságának garantálásához.
A transzformátorok biztonságos üzemeltetése komplex feladat, amely a gondos tervezéstől és gyártástól kezdve, a szigorú telepítési előírásokon át, a rendszeres karbantartásig és a modern védelmi rendszerek alkalmazásáig terjed. Ezen intézkedések együttesen biztosítják, hogy ezek a létfontosságú eszközök megbízhatóan és biztonságosan szolgálják a villamosenergia-ellátást.
