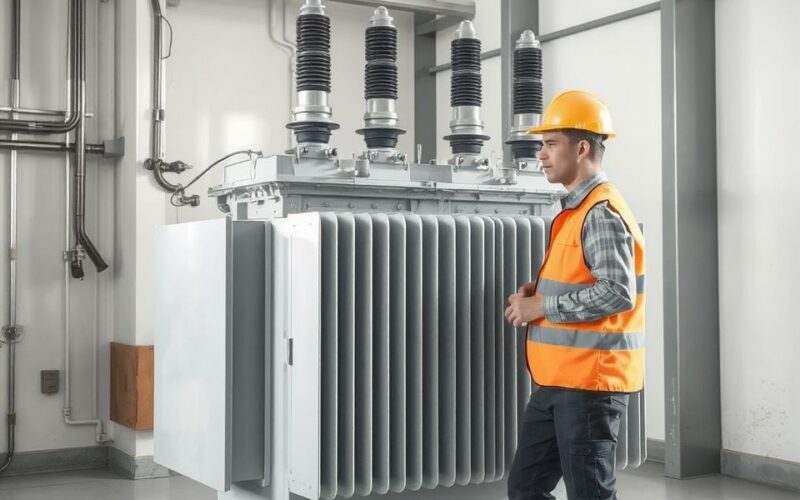

A transzformátor működési elvei egyszerűen – Így alakítja át az áramot ez az eszköz

Az elektromos energia az életünk szinte minden területén jelen van, és a modern társadalom működésének alapja. Ahhoz, hogy az elektromos áram eljusson a távoli erőművektől a háztartásokba vagy az ipari létesítményekbe, számos átalakításon kell keresztülmennie. Ennek a folyamatnak az egyik legfontosabb, mondhatni nélkülözhetetlen eleme a transzformátor, egy olyan eszköz, amely képes a váltakozó áram feszültségét és áramát megváltoztatni.

De hogyan is működik pontosan ez a látszólag egyszerű, mégis rendkívül komplex szerkezet? Milyen fizikai elvek teszik lehetővé, hogy egy transzformátor képes legyen energiát átvinni anélkül, hogy a primer és szekunder oldala között közvetlen elektromos kapcsolat lenne? Cikkünkben részletesen, mégis közérthetően vizsgáljuk meg a transzformátor működésének alapjait, felépítését, típusait és alkalmazási területeit, bemutatva, miért is számít az egyik legfontosabb találmánynak az elektrotechnika történetében.

A transzformátor fogalma és alapvető szerepe az energiaelosztásban

A transzformátor egy statikus elektromos eszköz, amely a váltakozó áram (AC) feszültségét és áramát alakítja át, miközben az átvitt teljesítmény frekvenciája jellemzően változatlan marad. Lényegében egy energiaátalakító, amely az elektromágneses indukció elvén működik. Nincs benne mozgó alkatrész, ami hozzájárul a hosszú élettartamához és magas megbízhatóságához.

Fő feladata az elektromos energia hatékony szállítása és elosztása. Az erőművekben termelt magas feszültségű áramot a transzformátorok segítségével lehet gazdaságosan továbbítani nagy távolságokra. A távvezetékekben történő szállítás során a magas feszültség minimalizálja az energiaveszteséget, ami jelentősen növeli a hálózat hatásfokát.

Amikor az áram eléri a fogyasztási pontokhoz közeli elosztóhálózatokat, újabb transzformátorok lépnek működésbe. Ezek lefelé alakítják a feszültséget, hogy az biztonságosan és használható formában érkezzen meg a háztartásokba, gyárakba és egyéb intézményekbe. Ez a feszültségszintek közötti váltás nélkülözhetetlen a modern elektromos hálózat zavartalan működéséhez.

Ezen túlmenően a transzformátorok számos más területen is kulcsszerepet játszanak, az elektronikai eszközök tápegységeitől kezdve a hegesztőgépekig, az orvosi berendezésektől az audio rendszerekig. Univerzális alkalmazhatóságuk és egyszerű, mégis zseniális működési elvük teszi őket az elektrotechnika egyik alappillérévé.

Az elektromágneses indukció: a transzformátor lelke

A transzformátor működésének alapja az elektromágneses indukció jelensége, amelyet Michael Faraday fedezett fel a 19. században. Ez az elv kimondja, hogy egy változó mágneses tér elektromos áramot indukálhat egy vezetőben. A transzformátor ezt a jelenséget használja fel az energia átvitelére két, egymástól fizikailag elkülönített tekercs között.

Amikor a transzformátor primer tekercsére váltakozó feszültséget kapcsolunk, egy változó mágneses fluxus jön létre a tekercs körül. Ez a mágneses fluxus nem állandó, hanem a váltakozó áram frekvenciájával együtt változik, hol erősödik, hol gyengül, és irányt is változtat.

A transzformátor kulcsfontosságú eleme a vasmag, amely a primer tekercs által generált mágneses fluxust vezeti. Ez a mag rendkívül hatékonyan koncentrálja és irányítja a mágneses erővonalakat, biztosítva, hogy a fluxus szinte teljes egészében áthaladjon a szekunder tekercsen is.

A szekunder tekercs, amely szintén a vasmagra van tekercselve, „érzi” ezt a változó mágneses fluxust. A Faraday-féle indukciós törvény szerint, ha egy vezetőt változó mágneses tér jár át, akkor abban elektromotoros erő (EMF), azaz feszültség indukálódik. Ez az indukált feszültség hozza létre a szekunder oldalon a kimenő áramot, amennyiben egy terhelés csatlakozik hozzá.

Ez a jelenség a kölcsönös indukció, ami azt jelenti, hogy az egyik tekercs áramának változása feszültséget indukál a másik tekercsben. A transzformátor tehát nem közvetlen elektromos kapcsolatot használ, hanem a mágneses mezőn keresztül “kommunikál” a két tekercs között, rendkívül elegáns és hatékony módon átadva az energiát.

A transzformátor felépítése: kulcsfontosságú alkatrészek

Bár a transzformátorok sokféle méretben és kivitelben léteznek, alapvető felépítésük meglepően egységes. Három fő alkatrészből állnak: a primer tekercsből, a szekunder tekercsből és a mágneses magból. Ezek a komponensek együttesen biztosítják az eszköz hatékony működését.

Primer tekercs

A primer tekercs (vagy bemeneti tekercs) az a tekercs, amelyre a bemeneti, azaz a forrás felől érkező váltakozó feszültséget kapcsoljuk. Ez a tekercs felelős a mágneses fluxus létrehozásáért a magban. Általában zománcozott rézhuzalból készül, amely jó vezetőképességgel és megfelelő szigeteléssel rendelkezik.

A tekercs menetszáma, a huzal keresztmetszete és az alkalmazott szigetelőanyag mind kulcsfontosságú tényezők a transzformátor tervezése során. Ezek befolyásolják a transzformátor teljesítményét, feszültségtűrését és veszteségeit. A primer tekercs az, amely közvetlenül csatlakozik az elektromos hálózathoz vagy a generátorhoz.

Szekunder tekercs

A szekunder tekercs (vagy kimeneti tekercs) az a tekercs, amelyben a kimeneti feszültség indukálódik a primer tekercs által létrehozott változó mágneses fluxus hatására. Ez a tekercs szolgáltatja az átalakított áramot a terhelés számára. Hasonlóan a primer tekercshez, ez is jellemzően zománcozott rézhuzalból készül.

A primer és szekunder tekercsek menetszámainak aránya határozza meg, hogy a transzformátor feszültség-átalakító (step-up) vagy feszültség-lefelé alakító (step-down) funkciót tölt be. Ha a szekunder tekercs menetszáma több, mint a primeré, a feszültség megnő; ha kevesebb, akkor csökken. Ez az arány a transzformátor egyik legfontosabb paramétere.

Mágneses mag

A mágneses mag (általában vasmag) a transzformátor szíve. Fő feladata a primer tekercs által generált mágneses fluxus koncentrálása és hatékony vezetése a szekunder tekercshez. A mag anyaga jellemzően ferromágneses anyag, mint például a szilíciumacél, amely kiváló mágneses tulajdonságokkal rendelkezik.

A vasmag nem egy tömör fémtömb, hanem vékony, egymástól szigetelt lemezekből (például E-I lemezekből vagy C-profilokból) áll. Ez a lemezes szerkezet elengedhetetlen az úgynevezett örvényáramok csökkentéséhez. Az örvényáramok a változó mágneses tér hatására a magban indukálódó parazita áramok, amelyek hővé alakulnak, és jelentős energiaveszteséget okoznának egy tömör mag esetén.

A szigetelt lemezekből álló mag jelentősen megnöveli a mágneses ellenállást az örvényáramok útjában, miközben a mágneses fluxus számára továbbra is alacsony ellenállást biztosít. A mag alakja is befolyásolja a transzformátor hatásfokát és méretét; gyakoriak a magtípusú (core type) és köpenytípusú (shell type) elrendezések.

A mag minősége, anyaga és kialakítása döntően befolyásolja a transzformátor hatásfokát és üzemi hőmérsékletét. A modern transzformátorok fejlesztése során kiemelt figyelmet fordítanak az alacsony veszteségű maganyagok és a hatékony hűtési megoldások alkalmazására.

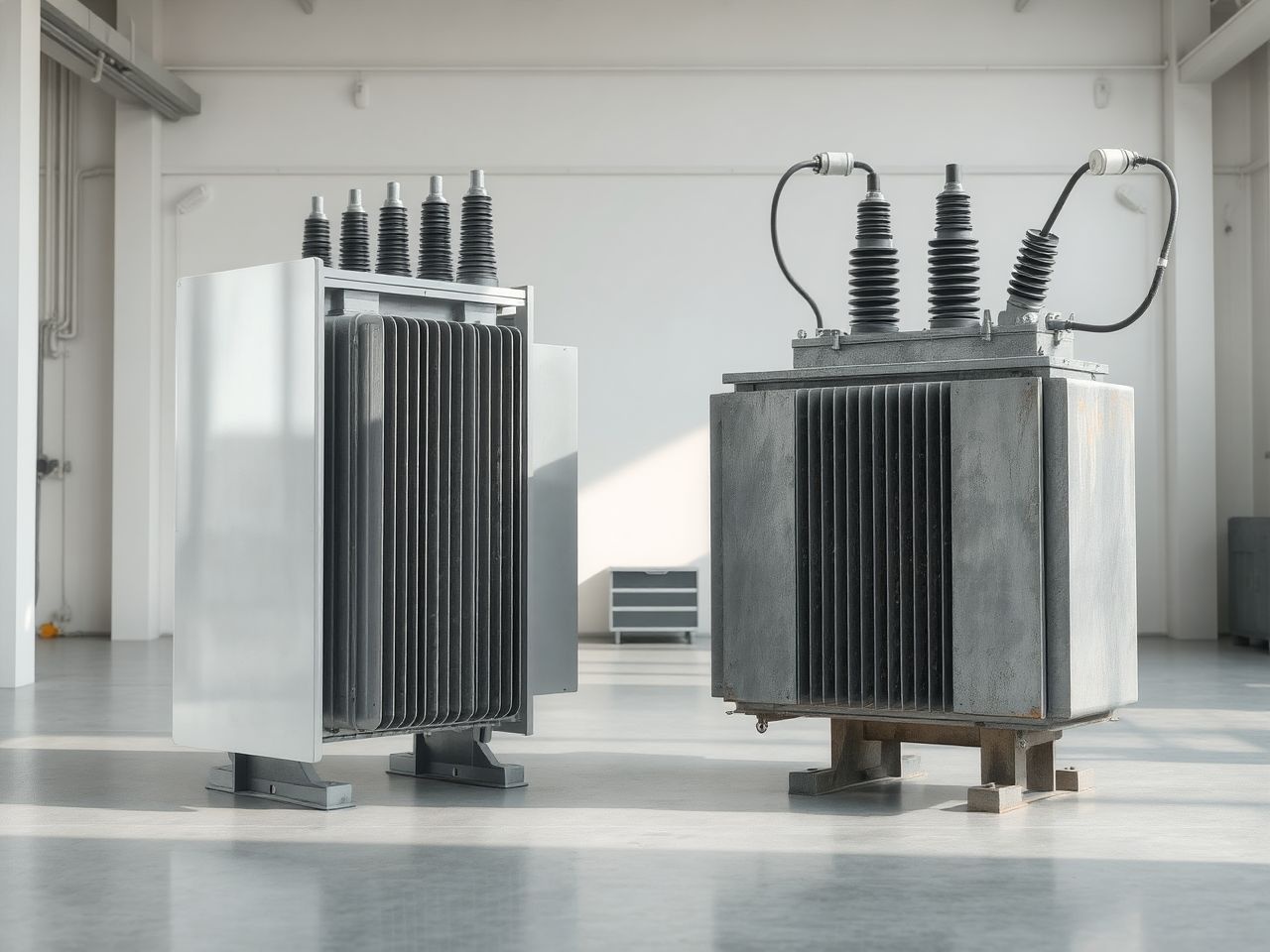

Az ideális és a valós transzformátor közötti különbségek

A transzformátor működésének megértéséhez gyakran egy ideális transzformátor modelljével kezdjük. Ez egy elméleti eszköz, amely feltételezi, hogy nincsenek energiaveszteségek, és a mágneses csatolás a primer és szekunder tekercs között tökéletes. Az ideális transzformátor modellje leegyszerűsíti az analízist, és segít megérteni az alapvető összefüggéseket.

Egy ideális transzformátorban a következő feltételezések érvényesülnek:

• Nincs ellenállása sem a primer, sem a szekunder tekercsnek.
• A mag mágneses permeabilitása végtelen, azaz nincs szóródó mágneses fluxus, és minden fluxus áthalad mindkét tekercsen.
• Nincsenek magveszteségek (örvényáramok és hiszterézis).
• A transzformátor hatásfoka 100%.

Ezek a feltételezések természetesen nem valósulnak meg a gyakorlatban. A valós transzformátorok mindig rendelkeznek bizonyos veszteségekkel és korlátokkal, amelyek befolyásolják a működésüket és hatásfokukat. Ennek ellenére az ideális modell kiváló kiindulópont a feszültség- és áramátalakítás elveinek megértéséhez.

A valós transzformátor veszteségei

A valós transzformátorok esetében az energiaátalakítás sosem 100%-os hatásfokú. Különböző típusú veszteségek merülnek fel, amelyek hővé alakulnak, és csökkentik az eszköz teljesítményét. Ezeket a veszteségeket két fő kategóriába sorolhatjuk: rézveszteségek és vasveszteségek (vagy magveszteségek).

Rézveszteségek (ohmos veszteségek)

A rézveszteségek a transzformátor tekercseinek (primer és szekunder) elektromos ellenállásából adódnak. Mivel a huzaloknak van valamekkora ellenállása, az áram áthaladásakor hőt termelnek a Joule-törvény (P = I²R) szerint. Ez a hőveszteség egyenesen arányos az áram négyzetével és a tekercs ellenállásával.

A rézveszteségek terhelésfüggőek: minél nagyobb áram folyik a tekercseken, annál nagyobbak a rézveszteségek. Ezek a veszteségek csökkenthetők vastagabb huzalok alkalmazásával (ami csökkenti az ellenállást), de ez növeli a transzformátor méretét és költségét.

Vasveszteségek (magveszteségek)

A vasveszteségek a mágneses magban keletkeznek, és két fő típusra oszthatók:

1. Hiszterézis veszteség: Ez a veszteség abból adódik, hogy a magban a mágneses polaritás folyamatosan változik a váltakozó áram hatására. A mágneses anyagoknak van egy belső ellenállásuk a mágneses tér irányváltásával szemben, ami energiát emészt fel és hővé alakul. Ez a veszteség a frekvenciától és a mag anyagától függ.
2. Örvényáram veszteség: Ahogy korábban említettük, a változó mágneses fluxus örvényáramokat indukál a vezető magban. Ezek az örvényáramok szintén hőt termelnek. Az örvényáramok csökkentése érdekében a magot vékony, egymástól szigetelt lemezekből építik fel.

A vasveszteségek elsősorban a feszültségtől és a frekvenciától függenek, és kevésbé a terheléstől. Ezek a veszteségek akkor is fennállnak, ha a transzformátor üresjárásban van (nincs terhelés a szekunder oldalon), mivel a mágneses fluxus ekkor is változik a magban.

Ezen felül létezik még a szóródó fluxus jelensége is, amikor a primer tekercs által generált mágneses fluxus egy része nem jut el a szekunder tekercshez, hanem “elszökik” a levegőbe. Ez csökkenti a mágneses csatolást és az átadott teljesítményt.

A valós transzformátorok tervezése során a mérnökök igyekeznek minimalizálni ezeket a veszteségeket, optimalizálva a mag anyagát, a tekercsek kialakítását és a hűtési rendszert, hogy a lehető legmagasabb hatásfokot érjék el a kívánt méret és költségkeretek között.

A transzformátor egyenletei és az átviteli arány

A transzformátor alapvető működését leíró matematikai összefüggések viszonylag egyszerűek, és kulcsfontosságúak az eszköz tervezéséhez és megértéséhez. A legfontosabb paraméter az átviteli arány, amely megmondja, hogyan változik a feszültség és az áram a primer és szekunder oldal között.

Az elektromágneses indukció elve alapján a tekercsekben indukált feszültség arányos a menetszámmal és a mágneses fluxus időbeli változásával. Mivel a mágneses fluxus mindkét tekercsben azonos (ideális esetben), a feszültségek aránya egyenesen arányos a menetszámok arányával:

$\frac{U_1}{U_2} = \frac{N_1}{N_2}$

Ahol:

• $U_1$ a primer oldali feszültség
• $U_2$ a szekunder oldali feszültség
• $N_1$ a primer tekercs menetszáma
• $N_2$ a szekunder tekercs menetszáma

Ez az egyenlet azt mutatja, hogy ha a szekunder tekercs több menettel rendelkezik, mint a primer (pl. $N_2 > N_1$), akkor a kimeneti feszültség ($U_2$) nagyobb lesz, mint a bemeneti ($U_1$). Ezt nevezzük feszültség-átalakító (step-up) transzformátornak. Fordítva, ha $N_2 < N_1$, akkor a kimeneti feszültség kisebb lesz, és az eszköz egy feszültség-lefelé alakító (step-down) transzformátor.

Az energia megmaradásának elve szerint (feltételezve ideális transzformátort, ahol nincsenek veszteségek) a bemeneti teljesítmény egyenlő a kimeneti teljesítménnyel. A teljesítmény ($P$) a feszültség ($U$) és az áram ($I$) szorzata ($P = U \cdot I$).

$P_1 = P_2 \implies U_1 \cdot I_1 = U_2 \cdot I_2$

Ebből következik az áramok arányára vonatkozó összefüggés:

$\frac{I_1}{I_2} = \frac{N_2}{N_1}$

Ez az egyenlet azt jelenti, hogy az áramok aránya fordítottan arányos a menetszámok arányával. Ha a feszültség nő (step-up transzformátor), az áram csökken, és fordítva. Ez logikus, hiszen a teljesítménynek állandónak kell maradnia. Például, ha egy transzformátor megduplázza a feszültséget, akkor megfelezi az áramot.

Ezek az egyszerű egyenletek képezik a transzformátor tervezésének és alkalmazásának alapját. Lehetővé teszik a mérnökök számára, hogy pontosan kiszámítsák a szükséges menetszámokat a kívánt feszültség- és áramátalakításhoz.

A transzformátorok típusai és alkalmazási területei

A transzformátorok rendkívül sokfélék, és számos szempont szerint csoportosíthatók. A különböző típusok eltérő felépítéssel, méretekkel és specifikus alkalmazási területekkel rendelkeznek. Ismerjük meg a legfontosabb kategóriákat.

Felépítés szerinti típusok

A transzformátorok felépítése, különösen a mag kialakítása, nagyban befolyásolja a hatékonyságot, a méretet és a hűtést.

Magszerkezetű (core type) transzformátorok

Ezeknél a transzformátoroknál a tekercsek a mag köré vannak tekercselve. A mag jellemzően egy téglalap vagy négyzet alakú keretből áll, amelynek két száron helyezkednek el a tekercsek. A primer és szekunder tekercsek gyakran egymásra tekercselve vannak, hogy minimalizálják a szóródó fluxust. Jellemzően könnyebb szigetelésük, és jobban hűthetők, mivel a tekercsek nagyobb felülete érintkezik a hűtőközeggel.

Köpenyszerkezetű (shell type) transzformátorok

A köpenyszerkezetű transzformátoroknál a tekercsek a mag középső lábán helyezkednek el, és a mag “körbeveszi” a tekercseket. Ez a kialakítás jobb mágneses csatolást biztosít, mivel a mágneses fluxus útvonala teljesen a magon belül marad, minimalizálva a szóródó fluxust. Viszont a tekercsek hűtése nehezebb lehet, mivel a mag burkolja őket. Ez a típus általában nagyobb teljesítményű alkalmazásoknál fordul elő.

Toroid transzformátorok

A toroid transzformátorok gyűrű alakú maggal rendelkeznek, amelyre egyenletesen tekercselik a primer és szekunder tekercseket. Ennek a kialakításnak számos előnye van: rendkívül hatékony mágneses csatolást biztosít, minimalizálja a szóródó fluxust és az elektromágneses interferenciát (EMI). Kompakt méretűek és alacsony zajszinttel működnek, ezért gyakran használják audio berendezésekben és precíziós elektronikában.

Alkalmazási terület szerinti típusok

A transzformátorok rendkívül sokoldalúak, és specifikus feladatokra optimalizált változataik léteznek.

Teljesítmény transzformátorok

Ezek a transzformátorok az elektromos hálózat gerincét képezik. Az erőművekben a generátorok által termelt alacsonyabb feszültséget (néhány kV) rendkívül magas feszültségre (akár több száz kV-ra) alakítják át, hogy az energiát minimális veszteséggel lehessen nagy távolságokra szállítani. Hatalmas méretűek, olajjal hűtöttek, és rendkívül robusztusak.

Elosztó transzformátorok

Az elosztó transzformátorok a távvezetékeken érkező magas feszültséget (pl. 10-30 kV) alacsonyabb, felhasználható szintre (pl. 400 V vagy 230 V) alakítják át a lakossági és ipari fogyasztók számára. Ezek a transzformátorok láthatók az oszlopokon vagy a városok szélein elhelyezett transzformátorállomásokon.

Mérőtranszformátorok (áram- és feszültségtranszformátorok)

Ezeket a transzformátorokat mérőműszerek és védelmi relék csatlakoztatására használják. Feladatuk, hogy a nagy feszültségeket és áramokat biztonságos, szabványos szintre alakítsák át, amelyet a mérőműszerek kezelni tudnak. Így a mérőeszközök közvetlenül nincsenek kitéve a nagyfeszültségű hálózatnak, növelve a biztonságot.

Elválasztó (leválasztó) transzformátorok

Az elválasztó transzformátorok primer és szekunder tekercsének menetszáma azonos, így a feszültséget nem alakítják át. Fő feladatuk az elektromos leválasztás biztosítása a bemeneti és kimeneti áramkör között. Ez növeli a biztonságot azáltal, hogy megakadályozza a földzárlati áramok terjedését, és csökkenti az áramütés kockázatát. Gyakran használják orvosi berendezésekben és audio rendszerekben.

Autotranszformátorok

Az autotranszformátorok csak egyetlen tekercset használnak, amelynek egy része közös a primer és a szekunder áramkör számára. Ez a kialakítás helytakarékosabb és költséghatékonyabb lehet, mint a hagyományos transzformátorok, de nem biztosít galvanikus leválasztást. Főleg olyan alkalmazásokban használják, ahol a feszültségátalakítás aránya közel van az 1:1-hez, például feszültségszabályozásnál vagy motorindításnál.

Audio transzformátorok

Ezeket a transzformátorokat kifejezetten audio jelek illesztésére és leválasztására tervezték. Segítenek az impedancia illesztésében a különböző audio komponensek (pl. erősítők és hangszórók) között, és megszüntetik a földhurkokat, amelyek zajt okozhatnak az audio rendszerben.

A transzformátorok sokfélesége mutatja, milyen alapvető és sokoldalú eszközről van szó az elektromos energia kezelésében és felhasználásában.

Transzformátorok a modern energiahálózatban: a kulcs az energiahatékonysághoz

Az elektromos energiahálózat, vagy más néven a villamosenergia-rendszer, egy komplex infrastruktúra, amely az energia termelésétől a fogyasztásig tartó teljes utat lefedi. A transzformátorok a hálózat minden egyes szakaszában kulcsfontosságú szerepet játszanak, biztosítva az energia hatékony és biztonságos átvitelét.

Az erőművekben, legyen szó atomerőműről, hőerőműről, vízerőműről vagy megújuló energiaforrásokról (szél, nap), az elektromos generátorok viszonylag alacsony feszültségen termelnek áramot (jellemzően 10-30 kV). Ez a feszültségszint alkalmas a generátorok működéséhez, de nem ideális a távolsági szállításhoz.

Itt lépnek be a lépcsős transzformátorok (step-up transformers). Ezek a hatalmas berendezések a generátorok kimeneti feszültségét rendkívül magas szintre emelik, gyakran 110 kV, 220 kV, 400 kV, vagy akár 765 kV-ra. Miért van erre szükség?

Az energiaveszteség, amely a távvezetékekben történő áramszállítás során keletkezik, elsősorban a vezetékek ellenállásából adódik (Joule-hő). Ez a veszteség az áram négyzetével arányos ($P_{veszteség} = I^2 \cdot R$). Ha a feszültséget jelentősen megnöveljük, azonos teljesítmény átviteléhez sokkal kisebb áramra van szükség. Például, ha a feszültséget tízszeresére növeljük, az áram tizedére csökken, és a vezetékveszteség századrészére redukálódik (feltételezve azonos ellenállást).

Ez a jelenség teszi gazdaságossá és hatékonnyá az elektromos energia nagy távolságokra történő szállítását. A magas feszültségű távvezetékek, amelyek az országokat átszelik, minimális veszteséggel juttatják el az energiát a termelőhelyekről a fogyasztási központokba.

Amikor az energia eléri a nagyvárosok vagy ipari parkok közelében lévő alállomásokat, újabb transzformátorokra van szükség. Ezek a lefelé alakító transzformátorok (step-down transformers) a rendkívül magas feszültséget közepes feszültségszintre (pl. 33 kV, 11 kV) csökkentik. Ez a feszültségszint már alkalmas a helyi elosztóhálózatokhoz, amelyek a városrészeket és ipari létesítményeket látják el.

Végül, az utolsó lépésben, a fogyasztókhoz legközelebb eső elosztó transzformátorok (ezek azok, amiket az oszlopokon vagy a lakóövezetek közelében látunk) a közepes feszültséget a végfelhasználók számára biztonságos és használható szintre (pl. 400 V háromfázisú vagy 230 V egyfázisú) alakítják át. Ez a feszültség alkalmas háztartási gépek, világítás és kisebb ipari berendezések működtetésére.

Ez a többlépcsős feszültségátalakítás teszi lehetővé, hogy az elektromos energia hatékonyan és biztonságosan jusson el az erőművektől a konnektorokig. A transzformátorok nélkül az energiaelosztás a jelenlegi formájában elképzelhetetlen lenne, és az energiaveszteségek olyan mértékűek lennének, hogy a távolsági szállítás gazdaságtalanná válna.

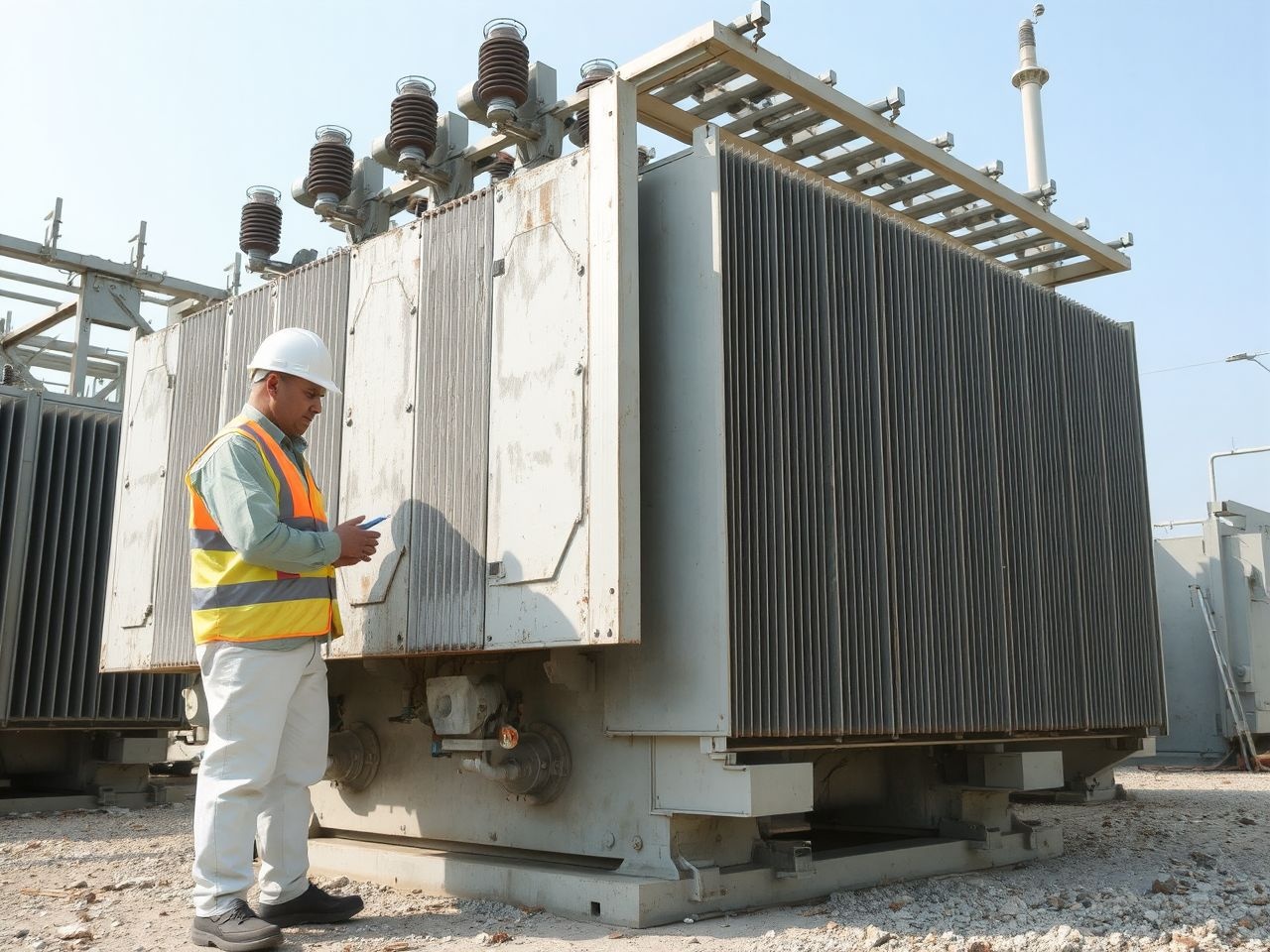

Hűtési rendszerek és szigetelés: a transzformátorok élettartamának záloga

A transzformátorok működése során keletkező hő elvezetése létfontosságú az eszköz élettartama és megbízhatósága szempontjából. Ahogy korábban említettük, a réz- és vasveszteségek hővé alakulnak, és ha ez a hő nem távozik hatékonyan, az túlmelegedéshez, szigetelési hibákhoz és végső soron a transzformátor meghibásodásához vezethet.

Hűtési rendszerek

A transzformátorok hűtésére számos módszert alkalmaznak, amelyek a transzformátor méretétől és teljesítményétől függenek:

Természetes léghűtés (AN – Air Natural)

Kisebb transzformátoroknál, például az elektronikai eszközökben található tápegységeknél, elegendő a tekercsek és a mag felületén keresztül történő hőleadás a környező levegőbe. A hőt a természetes konvekció és sugárzás vezeti el. Gyakran perforált burkolatot használnak a jobb légáramlás érdekében.

Kényszerléghűtés (AF – Air Forced)

Nagyobb teljesítményű, száraz transzformátoroknál ventilátorokat alkalmaznak a levegő áramlásának fokozására a tekercsek és a mag körül. Ez jelentősen növeli a hőelvezetési képességet, lehetővé téve nagyobb teljesítmény átvitelét azonos méret mellett.

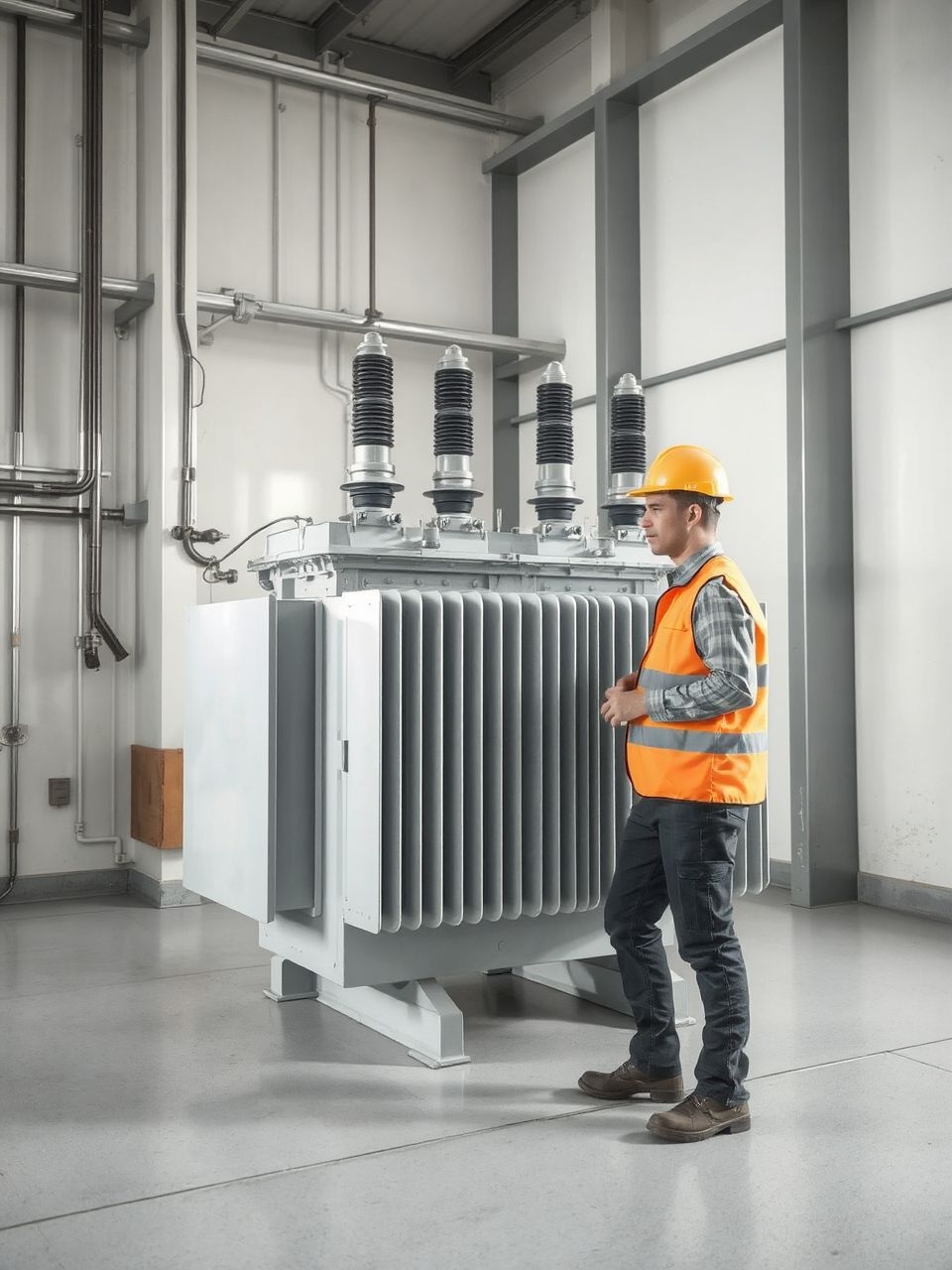

Olajhűtés (ONAN – Oil Natural Air Natural)

A nagyméretű teljesítmény- és elosztó transzformátorok többsége olajjal hűtött. A transzformátor tekercsei és magja egy szigetelőolajjal (általában ásványi olajjal) teli tartályban helyezkednek el. Az olaj kiváló hűtőközeg és egyben szigetelőanyag is. Az olaj a melegedő tekercsek körül felmelegszik, felemelkedik, majd a tartály bordáin vagy külső hűtőfelületein lehűlve visszasüllyed, természetes konvekciós áramlást hozva létre.

Kényszerolaj- és léghűtés (OFAF – Oil Forced Air Forced)

Rendkívül nagy teljesítményű transzformátoroknál olajszivattyúkat használnak az olaj keringetésére a tartályban és a külső hűtőradiátorokon keresztül. A radiátorokat gyakran ventilátorokkal is kiegészítik (kényszerléghűtés a radiátorokon), hogy még hatékonyabban vezessék el a hőt a környező levegőbe. Ez a legfejlettebb hűtési módszer, amelyet a legnagyobb erőművi transzformátoroknál alkalmaznak.

Szigetelés

A szigetelés a transzformátorok másik kritikus eleme. Az elektromos tekercsek között, a tekercsek és a mag között, valamint a tekercsek és a burkolat között megfelelő szigetelésre van szükség a rövidzárlatok és az átütések megakadályozására. A szigetelés minősége és állapota közvetlenül befolyásolja a transzformátor megbízhatóságát és élettartamát.

A szigetelőanyagok közé tartozik a zománc (a huzalokon), a papír, a prespán, a fa, a porcelán és a transzformátorolaj. Az olajjal töltött transzformátorokban az olaj kettős feladatot lát el: hűt és szigetel is. Az olaj idővel elöregedhet, szennyeződhet, ami rontja a szigetelő képességét, ezért rendszeres ellenőrzésre és szükség esetén cserére van szükség.

A megfelelő szigetelési távolságok és anyagok kiválasztása kulcsfontosságú a transzformátor biztonságos és hosszú távú működéséhez. A szigetelés meghibásodása súlyos következményekkel járhat, beleértve a tűzeseteket és az áramkimaradásokat.

A hatékony hűtés és a megbízható szigetelés a modern transzformátorok tervezésének és karbantartásának alapkövei.

A transzformátorok karbantartása és élettartama

A transzformátorok, különösen a nagy teljesítményű ipari és hálózati berendezések, jelentős beruházást jelentenek. Éppen ezért a rendszeres karbantartás elengedhetetlen a hosszú élettartam és a megbízható működés biztosításához. Egy jól karbantartott transzformátor akár 30-50 évig is működhet probléma nélkül.

Karbantartási feladatok

A transzformátorok karbantartása számos feladatot foglal magában:

• Olajvizsgálatok: Az olajjal töltött transzformátoroknál rendszeresen mintát vesznek az olajból, és laboratóriumi vizsgálatoknak vetik alá. Ellenőrzik az olaj dielektromos szilárdságát (szigetelő képességét), nedvességtartalmát, savasságát, valamint az oldott gázok jelenlétét. Az oldott gázok (pl. hidrogén, metán) a belső hibákra, például ívkisülésre vagy túlmelegedésre utalhatnak.
• Szigetelési ellenállás mérés: A tekercsek szigetelési ellenállásának mérésével ellenőrzik a szigetelőanyagok állapotát. Az alacsony ellenállás szigetelési problémákra utalhat.
• Tekercsellenállás mérés: A tekercsek egyenáramú ellenállásának mérésével ellenőrzik a huzalok épségét és a csatlakozások minőségét.
• Hőmérséklet-ellenőrzés: A transzformátorok folyamatosan figyelik a tekercsek és az olaj hőmérsékletét. A túlzott hőmérséklet meghibásodásra utalhat, és azonnali beavatkozást igényel.
• Hűtőrendszer ellenőrzése: Ventilátorok, olajszivattyúk, radiátorok tisztítása és működésének ellenőrzése. Az olajszint és a szivárgások ellenőrzése is része ennek.
• Földelési ellenállás mérése: A megfelelő földelés biztosítja a transzformátor és a személyzet biztonságát.
• Csapkapcsoló ellenőrzése: A legtöbb nagy transzformátor rendelkezik csapkapcsolóval, amellyel a menetszámot lehet változtatni, ezáltal a kimeneti feszültséget szabályozni. Ennek működését és érintkezési ellenállását is ellenőrzik.
• Tisztítás és mechanikai ellenőrzés: Külső felületek tisztítása, rozsdásodás elleni védelem, csatlakozások szorosságának ellenőrzése.

Diagnosztika és előrejelző karbantartás

A modern karbantartás egyre inkább az előrejelző karbantartás (predictive maintenance) felé mozdul el. Ez azt jelenti, hogy szenzorok és adatgyűjtő rendszerek segítségével folyamatosan figyelik a transzformátor állapotát (pl. hőmérséklet, rezgés, olaj minősége, részleges kisülések). Az adatok elemzésével előre jelezhetők a lehetséges hibák, így a karbantartás akkor végezhető el, amikor arra valóban szükség van, elkerülve a váratlan meghibásodásokat és az ezzel járó költséges leállásokat.

A transzformátorok élettartamának meghosszabbításában kulcsfontosságú a minőségi anyagok felhasználása, a precíz gyártás és a szigorú minőségellenőrzés. Azonban a legkorszerűbb eszközök is igénylik a gondos és rendszeres odafigyelést, hogy évtizedeken át megbízhatóan szolgálhassák az energiahálózatot.

A transzformátorok környezeti hatásai és a fenntarthatóság

A transzformátorok alapvető szerepet játszanak az energiaelosztásban, de mint minden ipari berendezés, környezeti hatásokkal is járnak. A modern transzformátorgyártás és -üzemeltetés egyre inkább a fenntarthatóság elveit követi, minimalizálva az ökológiai lábnyomot.

Környezeti kihívások

• Szigetelőolaj: Hagyományosan az ásványi olaj alapú transzformátorolajokat használták, amelyek potenciálisan környezetszennyezők lehetnek szivárgás esetén. A PCB-tartalmú (poliklórozott bifenil) olajok használatát, amelyek rendkívül mérgezőek és perzisztens szerves szennyezőanyagok, már betiltották, és a régi berendezésekből történő eltávolításuk komoly kihívást jelent. Ma már egyre inkább használnak biodegradábilis (biológiailag lebomló) növényi alapú olajokat, amelyek környezetbarátabb alternatívát kínálnak.
• Zajszennyezés: A nagy teljesítményű transzformátorok működés közben zúgó hangot adhatnak ki, amit a mag lemezeinek mágneses rezgése (magnetostrikció) okoz. Ez a zaj különösen a lakóövezetek közelében elhelyezett transzformátorállomások esetében jelenthet problémát. A zajcsökkentő intézkedések, mint például a hangszigetelő burkolatok, egyre elterjedtebbek.
• Hulladékkezelés: A transzformátorok élettartamuk végén hulladékká válnak. Az alkatrészek (réz, acél, olaj, szigetelőanyagok) újrahasznosítása kulcsfontosságú. A régi, PCB-tartalmú olajjal szennyezett transzformátorok szakszerű ártalmatlanítása különösen fontos és költséges folyamat.
• Energiahatékonyság: Bár a transzformátorok hatásfoka rendkívül magas (gyakran 98-99% feletti), a hálózatban lévő több millió transzformátor összesített veszteségei jelentősek. A veszteségek csökkentése (azaz a hatásfok növelése) közvetlenül hozzájárul az üvegházhatású gázok kibocsátásának csökkentéséhez, mivel kevesebb energiát kell termelni ugyanazon fogyasztás fedezéséhez.

Fenntarthatósági törekvések

A transzformátorgyártók és az energiaszolgáltatók számos lépést tesznek a környezeti hatások csökkentése érdekében:

• Magasabb hatásfokú transzformátorok: Folyamatos kutatások és fejlesztések zajlanak az alacsonyabb veszteségű maganyagok (pl. amorf fémek) és tekercselési technikák terén. Az energiatakarékos transzformátorok használata kötelezővé vált számos régióban.
• Környezetbarát olajok: A szintetikus és növényi alapú szigetelőolajok terjedése csökkenti a környezeti kockázatokat szivárgás esetén.
• Száraz transzformátorok: Az olajjal töltött transzformátorok alternatívájaként egyre népszerűbbek a száraz transzformátorok, amelyek szilárd szigetelőanyagokat (pl. epoxigyanta) használnak. Ezek tűzállóbbak és környezetbarátabbak, de általában nagyobbak és drágábbak, mint az olajhűtésű társaik azonos teljesítményen.
• Újrahasznosítás: A transzformátorok alkatrészeinek (réz, acél) maximális újrahasznosítása a gyártás során és az élettartam végén.
• Intelligens hálózatok (smart grids): Az intelligens hálózatokba integrált transzformátorok képesek optimalizálni a feszültségszinteket és a terheléselosztást, tovább csökkentve az energiaveszteségeket.

A transzformátorok a modern energiarendszer alappillérei maradnak, és a folyamatos innováció biztosítja, hogy a jövőben is hatékonyan és egyre környezetbarátabb módon szolgálják az energiaellátást.

A transzformátorok jövője: innováció és kihívások

Az elektromos energia iránti globális kereslet növekedésével, a megújuló energiaforrások térnyerésével és az intelligens hálózatok fejlődésével a transzformátorok is folyamatos fejlődésen mennek keresztül. A jövő transzformátorai még hatékonyabbak, megbízhatóbbak és intelligensebbek lesznek.

Magasabb hatásfok és kisebb veszteségek

A kutatás és fejlesztés egyik fő iránya a veszteségek további csökkentése. Ez magában foglalja az új, alacsonyabb veszteségű maganyagok, mint például az amorf fémek alkalmazását, amelyek rendkívül vékony lemezekből állnak, és minimalizálják a hiszterézis- és örvényáram-veszteségeket. Bár drágábbak, az üzemeltetési költségek csökkentése és a környezeti előnyök miatt egyre vonzóbbá válnak.

A tekercselési technikák optimalizálása és a szigetelőanyagok fejlesztése szintén hozzájárul a rézveszteségek és a szóródó fluxus csökkentéséhez, tovább növelve a transzformátorok általános hatásfokát.

Intelligens transzformátorok és az okoshálózatok

Az intelligens hálózatok (smart grids) koncepciójában a transzformátorok aktív szerepet játszanak. Az intelligens transzformátorok beépített szenzorokkal és kommunikációs képességekkel rendelkeznek, amelyek lehetővé teszik számukra, hogy valós időben gyűjtsenek adatokat a hálózati körülményekről (feszültség, áram, hőmérséklet, terhelés).

Ezek az adatok felhasználhatók a hálózat működésének optimalizálására, a feszültségszintek automatikus szabályozására (pl. terhelésfüggő csapkapcsolók segítségével), a hibák gyorsabb detektálására és izolálására, valamint az energiaelosztás hatékonyságának növelésére. Az intelligens transzformátorok segíthetnek a megújuló energiaforrások (pl. napelemek, szélturbinák) ingadozó termelésének integrálásában is a hálózatba.

Száraz transzformátorok fejlődése

A környezetvédelmi és tűzbiztonsági aggodalmak miatt a száraz transzformátorok egyre nagyobb teret hódítanak. Ezek a transzformátorok olaj helyett szilárd szigetelőanyagokat használnak, ami csökkenti a tűzveszélyt és a környezeti szennyezés kockázatát. A technológia fejlődésével a száraz transzformátorok egyre nagyobb teljesítményre képesek, és alkalmasabbá válnak a hagyományos olajhűtésű transzformátorok kiváltására bizonyos alkalmazásokban, különösen a városi környezetben és az érzékeny ipari létesítményekben.

Szupravezető transzformátorok

Egy ígéretes, bár még kísérleti fázisban lévő technológia a szupravezető transzformátor. Ezek a transzformátorok szupravezető anyagokból készült tekercseket használnak, amelyek rendkívül alacsony hőmérsékleten (általában folyékony nitrogénnel hűtve) nulla ellenállással rendelkeznek. Ez gyakorlatilag eliminálná a rézveszteségeket, és rendkívül magas hatásfokú, kisebb méretű és könnyebb transzformátorokat eredményezne.

Bár a szupravezető transzformátorok még gyerekcipőben járnak a gazdaságosság és a hűtési infrastruktúra kihívásai miatt, hosszú távon forradalmasíthatják az energiaelosztást, különösen a nagy teljesítményű alkalmazásokban.

A transzformátorok továbbra is az elektromos energia gerincét képezik. A folyamatos innováció és a technológiai fejlődés biztosítja, hogy ez az alapvető eszköz képes legyen megfelelni a 21. század energiaigényeinek és a fenntarthatósági kihívásoknak.

A transzformátorok működési elve, bár a Faraday-féle indukciós törvényen alapul, mely több mint egy évszázados, továbbra is a modern elektrotechnika egyik legfontosabb sarokköve. Az egyszerűnek tűnő, mégis zseniális felépítés lehetővé teszi számunkra, hogy az elektromos áramot hatékonyan és biztonságosan szállítsuk, alakítsuk és használjuk fel életünk minden területén.

A különböző típusok, a precíz tervezés, a gondos karbantartás és a folyamatos innováció mind hozzájárulnak ahhoz, hogy a transzformátorok továbbra is megbízhatóan szolgálják az energiahálózatot, és alapvető szerepet játszanak a fenntartható jövő kiépítésében. Nélkülük a modern társadalom és technológia elképzelhetetlen lenne.
