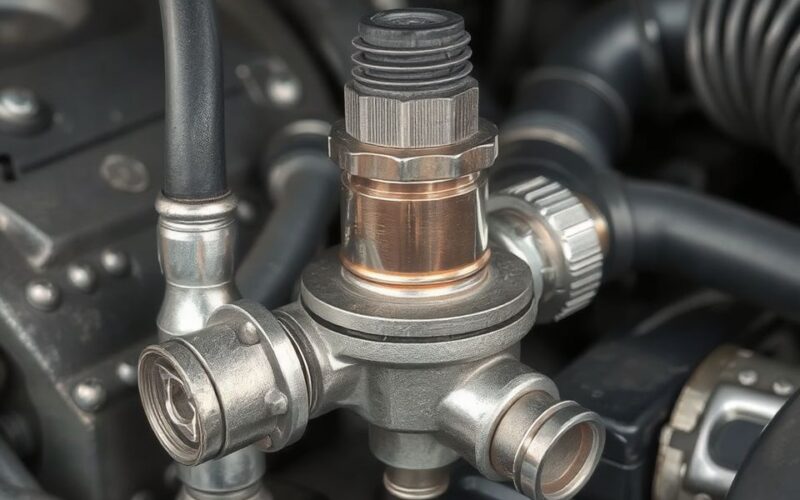

A termikus elfolyó szelep – Hogyan védi motorját a túlmelegedéstől?

A modern technológia vívmányainak köszönhetően a mérnökök folyamatosan azon dolgoznak, hogy a legösszetettebb rendszerek, mint például egy belső égésű motor, a lehető legmegbízhatóbban és leghosszabb élettartammal működjenek. Ebben a törekvésben kulcsszerepet játszanak azok az apró, de rendkívül fontos alkatrészek, amelyek a rendszer biztonságát és optimális működését garantálják. Az egyik ilyen elengedhetetlen komponens a termikus elfolyó szelep, amely a motor és más hőtermelő rendszerek kritikus hőmérsékleti határainak őre. Ez a láthatatlan védelmező csendben dolgozik a háttérben, hogy megakadályozza a katasztrofális túlmelegedést, ezzel óvva a drága berendezéseket és biztosítva a zavartalan működést.

A termikus elfolyó szelep, vagy angolul thermal relief valve (TRV), egy olyan speciális biztonsági szelep, amelyet arra terveztek, hogy automatikusan nyisson, ha egy adott rendszerben a közeg hőmérséklete meghalad egy előre beállított kritikus értéket. Célja, hogy a túlmelegedett folyadékot, gázt vagy gőzt elvezesse a rendszerből, ezzel csökkentve a hőmérsékletet és megakadályozva a károsodást. Bár sokan összekeverik a nyomáscsökkentő szelepekkel, működési elvük és elsődleges funkciójuk alapvetően eltér: míg a nyomáscsökkentők a nyomás, addig a termikus elfolyó szelepek a hőmérséklet szabályozására fókuszálnak.

Miért kritikus a motor túlmelegedésének megelőzése?

A belső égésű motorok működésük során jelentős mennyiségű hőt termelnek. Ennek a hőnek egy részét a hűtőrendszer feladata elvezetni, hogy a motor optimális üzemi hőmérsékleten maradjon. Azonban, ha a hűtőrendszer valamilyen okból meghibásodik, vagy a hőtermelés meghaladja a hűtési kapacitást, a motor túlmelegedhet. A túlmelegedés rendkívül káros következményekkel járhat, amelyek súlyos esetben akár a motor teljes tönkremeneteléhez is vezethetnek.

A magas hőmérséklet hatására az alkatrészek hőtágulása eltérő mértékűvé válik, ami feszültségeket és deformációkat okozhat. A hengerfej vetemedése, a hengerfejtömítés kiégése, a dugattyúk és hengerfalak közötti súrlódás növekedése, valamint az olaj kenőképességének romlása mind olyan problémák, amelyek a motor túlmelegedésével közvetlenül összefüggenek. Ezek a károk nemcsak költséges javításokat vonnak maguk után, hanem hosszú távon csökkentik a motor élettartamát és megbízhatóságát is.

A termikus elfolyó szelep pontosan ezen kritikus helyzetek megelőzésére szolgál. Amikor a rendszer hőmérséklete veszélyesen magasra emelkedik, a szelep beavatkozik, és elvezeti a túlmelegedett közeget, ezzel segítve a hőmérséklet csökkentését és a motor védelmét. Ez a védelmi mechanizmus különösen fontos olyan rendszerekben, ahol a hűtési kapacitás korlátozott, vagy ahol a hőmérséklet hirtelen és drámai emelkedése várható, például hajómotoroknál, ipari kazánoknál vagy napkollektoros rendszereknél.

A termikus elfolyó szelep működési elve és felépítése

A termikus elfolyó szelep működése a hőmérséklet-érzékelésen és az anyagok hőtágulásán alapul. Bár léteznek különböző konstrukciók, a legtöbb szelep egy közös elvet követ: egy hőmérsékletre érzékeny elem aktiválódik egy előre beállított hőmérsékleten, ami a szelep nyitásához vezet. A szelep felépítése viszonylag egyszerű, de rendkívül precíz mérnöki munkát igényel a megbízható működés érdekében.

A szelep kulcsfontosságú elemei a hőérzékelő egység, a mozgó alkatrészek (például egy dugattyú vagy rugós mechanizmus) és a szelepülék, amelyen keresztül a közeg elfolyhat. A leggyakoribb hőérzékelő mechanizmusok a viasszal töltött elem, a bimetál szalag vagy a folyékony-gázos érzékelő. Ezek az elemek a hőmérséklet emelkedésével tágulnak, illetve deformálódnak, és ez a mozgás aktiválja a szelepet.

Amikor a rendszerben a közeg hőmérséklete eléri az előre beállított aktiválási pontot, a hőérzékelő elem reagál. Például egy viasszal töltött elemben a viasz megolvad és kitágul, ami egy dugattyút tol el. Ez a dugattyú legyőzi egy rugó erejét, és elmozdítja a szelepülékről a tömítést, ezzel megnyitva az elfolyó nyílást. A túlmelegedett közeg ezáltal elvezetésre kerül a rendszerből, ami azonnali hőmérséklet-csökkenést eredményez. Amint a hőmérséklet visszatér a biztonságos szintre, a viasz ismét megszilárdul, a rugó visszanyomja a dugattyút, és a szelep bezáródik, helyreállítva a normál működési állapotot.

Ez a mechanizmus biztosítja, hogy a szelep csak akkor avatkozzon be, amikor arra valóban szükség van, elkerülve a felesleges közegveszteséget és a rendszer instabilitását. A szelep pontosságát és megbízhatóságát a felhasznált anyagok minősége, a gyártási precizitás és a megfelelő kalibrálás határozza meg. A termikus elfolyó szelep tehát egy önműködő, passzív védelmi rendszerként funkcionál, amely nem igényel külső energiaellátást a működéséhez, ami tovább növeli megbízhatóságát kritikus helyzetekben.

A motor hűtőrendszerének komplexitása és a szelep integrációja

Egy modern motor hűtőrendszere sokkal több, mint csupán egy radiátor és egy vízpumpa. Ez egy összetett rendszer, amelynek minden eleme létfontosságú a motor optimális hőmérsékleten tartásához. A termikus elfolyó szelep egy kulcsfontosságú biztonsági komponens, amely tökéletesen illeszkedik ebbe a komplex mechanizmusba, kiegészítve a többi alkatrész funkcióját.

A hűtőrendszer főbb elemei közé tartozik a vízpumpa, amely keringeti a hűtőfolyadékot; a radiátor, amely leadja a hőt a környezetnek; a termosztát, amely szabályozza a hűtőfolyadék áramlását a radiátor felé, biztosítva az optimális üzemi hőmérséklet gyors elérését és fenntartását; valamint a hűtőventilátor, amely szükség esetén fokozza a radiátor hűtési teljesítményét. Emellett számos érzékelő, csővezeték és tágulási tartály is része a rendszernek.

A termikus elfolyó szelep jellemzően a hűtőrendszer azon pontjain kerül beépítésre, ahol a túlmelegedés kockázata a legnagyobb, vagy ahol a hőmérséklet-szabályozás kritikus. Ez lehet közvetlenül a motor hűtőköpenyének egy pontján, egy hőcserélő közelében, vagy egy zárt hűtőkörben, ahol a folyadék felmelegedése elzárás esetén gyorsan veszélyessé válhat. Fő feladata, hogy vészhelyzetben, amikor a termosztát vagy más szabályozó elemek nem képesek megbirkózni a megnövekedett hőterheléssel, beavatkozzon.

Gondoljunk például egy hajómotorra, amely zárt rendszerben, tengervízzel hűtött hőcserélőn keresztül üzemel. Ha a tengervíz beömlőnyílása eltömődik, vagy a tengeri szűrő elkoszolódik, a hőcserélő hűtési teljesítménye drámaian lecsökken. Ilyenkor a motor hűtőfolyadékának hőmérséklete gyorsan emelkedni kezd. A termikus elfolyó szelep ebben az esetben kinyit, és a túlmelegedett hűtőfolyadékot a motorból a lefolyóba (vagy egy gyűjtőtartályba) engedi, ezzel megakadályozva a motor súlyos károsodását, mielőtt a kezelő észrevenné a problémát és leállítaná a motort.

Ez a kiegészítő védelmi réteg teszi a termikus elfolyó szelepet nélkülözhetetlenné számos alkalmazásban. Nem helyettesíti a hűtőrendszer alapvető elemeit, hanem egy utolsó védelmi vonalként szolgál, amikor minden más rendszer meghibásodik vagy elégtelennek bizonyul.

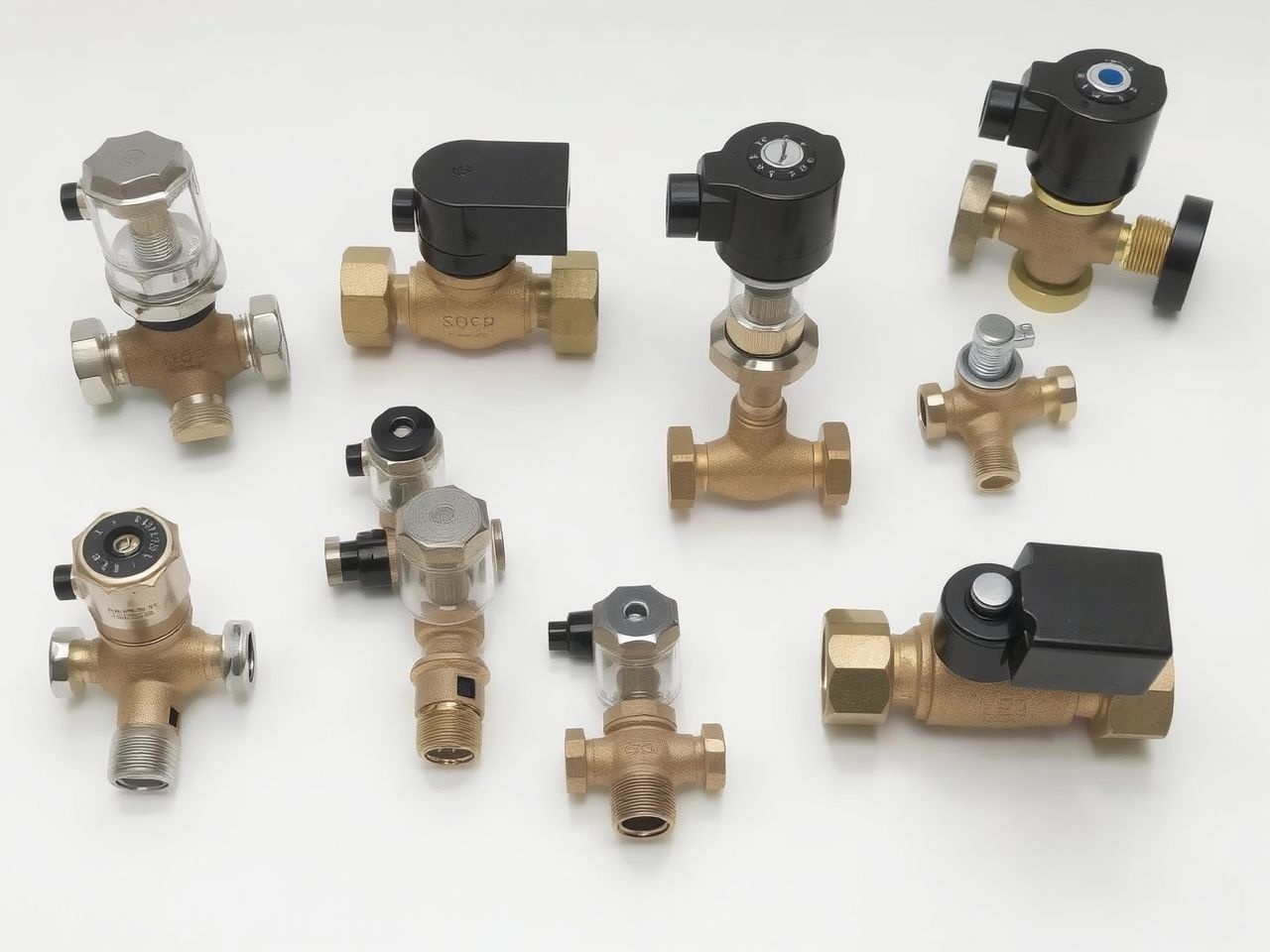

A termikus elfolyó szelepek típusai és széleskörű alkalmazásai

A termikus elfolyó szelepek nem csupán motorok védelmére szolgálnak. Számos iparágban és háztartási alkalmazásban találkozhatunk velük, ahol a hőmérséklet-szabályozás és a túlmelegedés elleni védelem kritikus fontosságú. A különböző alkalmazási területek eltérő igényeket támasztanak, ezért a szelepek is többféle típusban és kivitelben kaphatók.

Aktiválási mechanizmus szerint

Ahogy korábban említettük, a szelepek aktiválási mechanizmusa változhat:

• Viasszal töltött elemű szelepek: Ezek a leggyakoribbak. A viasz egy speciálisan kalibrált olvadásponttal rendelkezik, amely a kívánt aktiválási hőmérséklethez igazodik. Megbízhatóak és viszonylag egyszerű felépítésűek.
• Bimetál szalagos szelepek: Két, eltérő hőtágulási együtthatóval rendelkező fémrétegből álló szalag, amely hő hatására meghajlik, és ezzel nyitja a szelepet. Ezek általában gyorsabban reagálnak, de érzékenyebbek lehetnek a mechanikai igénybevételre.
• Folyékony-gázos érzékelővel ellátott szelepek: Egy zárt kamrában lévő folyadék vagy gáz tágulását használják fel a szelep aktiválására. Ezek precízebbek lehetnek, és nagyobb erő kifejtésére képesek.

Kivitel és anyaghasználat szerint

A szelep anyagát az alkalmazási környezet határozza meg. A leggyakoribb anyagok:

• Sárgaréz: Kiválóan ellenáll a korróziónak édesvízben és kevésbé agresszív közegekben. Általános célú alkalmazásokhoz ideális.
• Rozsdamentes acél: Magasabb korrózióállóságot biztosít, különösen agresszív közegekben, mint például tengervíz vagy bizonyos vegyi anyagok. Ipari és tengeri alkalmazásokhoz elengedhetetlen.
• Bronz: Hasonlóan a sárgarézhez, jó korrózióállósággal rendelkezik, és gyakran használják tengeri környezetben is.

Alkalmazási területek

A termikus elfolyó szelepek sokszínűségük révén széles körben alkalmazhatók:

1. Belső égésű motorok: Különösen hajómotoroknál, aggregátoroknál és ipari motoroknál, ahol a hűtőrendszer komplexebb és a túlmelegedés kockázata magasabb.
2. Napkollektoros rendszerek: A napenergia hasznosításánál a kollektorok könnyen túlmelegedhetnek, ha nincs hőelvezetés (pl. nyári szabadság idején, amikor nincs vízfogyasztás). A TRV elvezeti a forró vizet, megakadályozva a rendszer károsodását.
3. Kazánok és vízmelegítők: Különösen szilárd tüzelésű kazánoknál, ahol a hőtermelés szabályozása nehézkes lehet. A szelep megakadályozza a kazán túlnyomásos túlmelegedését.
4. Ipari hőcserélők: Kémiai és feldolgozóipari rendszerekben, ahol a hőmérséklet pontos szabályozása elengedhetetlen a folyamatok biztonságos működéséhez.
5. Olajhűtők: Automatikus sebességváltókban vagy ipari gépekben, ahol az olaj hőmérsékletének ellenőrzése kulcsfontosságú.
6. Hidraulikus rendszerek: A hidraulikaolaj túlmelegedése csökkenti a viszkozitását és ronthatja a rendszer teljesítményét. A TRV segít stabilizálni a hőmérsékletet.

A megfelelő szelep kiválasztása kulcsfontosságú. Figyelembe kell venni az aktiválási hőmérsékletet, a maximális üzemi nyomást, az átfolyási kapacitást és a közeg kémiai tulajdonságait, hogy biztosítsuk a hosszú távú, megbízható működést. A gyártók széles skáláját kínálják a szelepeknek, amelyek specifikusan illeszkednek az adott alkalmazási környezet elvárásaihoz.

Telepítés és karbantartás: A megbízható működés záloga

A termikus elfolyó szelep hatékonysága nagymértékben függ a helyes telepítéstől és a rendszeres karbantartástól. Bár egy viszonylag egyszerű alkatrészről van szó, a gondatlan kezelés vagy a figyelmen kívül hagyott ellenőrzések súlyosan ronthatják a szelep megbízhatóságát, és veszélyeztethetik a védett rendszert.

Helyes telepítés

A telepítés során több alapvető szempontot is figyelembe kell venni:

1. Pozíció: A szelepnek abban a pontban kell elhelyezkednie, ahol a hőmérséklet emelkedése a leggyorsabban vagy legpontosabban érzékelhető, és ahol a túlmelegedés kockázata a legnagyobb. Motoroknál ez általában a hűtőkör legforróbb pontja közelében van.
2. Tájolás: A gyártó utasításai szerint kell telepíteni. Egyes szelepek érzékenyek a gravitációra vagy az áramlás irányára. A helytelen tájolás befolyásolhatja a szelep működését vagy a közeg elvezetését.
3. Lefolyóvezeték: A szelep által elvezetett forró közegnek biztonságosan és szabadon kell távoznia. A lefolyóvezetéknek megfelelő átmérőjűnek kell lennie, és nem szabad elzáródnia. Fontos, hogy a forró folyadék ne okozzon égési sérüléseket, és ne károsítson más berendezéseket.
4. Tömítés: A megfelelő tömítések és menetek használata elengedhetetlen a szivárgásmentes csatlakozáshoz. A túlzott meghúzás károsíthatja a szelepet vagy a csatlakozásokat.
5. Hozzáférhetőség: A szelepet úgy kell telepíteni, hogy könnyen hozzáférhető legyen ellenőrzés, tesztelés és esetleges csere céljából.

Rendszeres karbantartás és ellenőrzés

A termikus elfolyó szelep egy biztonsági alkatrész, ezért rendszeres ellenőrzése létfontosságú. A karbantartási ütemezést az adott alkalmazás és a gyártó ajánlásai határozzák meg, de általánosságban elmondható, hogy évente legalább egyszer érdemes ellenőrizni.

• Vizuális ellenőrzés: Keressünk szivárgás, korrózió, mechanikai sérülés vagy eltömődés jeleit. A szelep külső felületének tisztának és sértetlennek kell lennie.
• Működési teszt: Ha lehetséges, ellenőrizzük a szelep működését. Egyes szelepeken van egy kézi kioldó gomb, amellyel ellenőrizhető, hogy a szelep nyit-e. Fontos azonban figyelembe venni, hogy ez a teszt nem ellenőrzi a hőmérséklet-érzékelő mechanizmus pontosságát. A pontos teszthez a rendszer felmelegítése szükséges az aktiválási hőmérsékletig, és ellenőrizni kell, hogy a szelep nyit-e.
• Tisztítás: A lerakódások, vízkő vagy egyéb szennyeződések akadályozhatják a szelep mozgó alkatrészeit. Szükség esetén tisztítsuk meg a szelepet, vagy cseréljük ki, ha a lerakódások eltávolíthatatlanok.
• Cserére vonatkozó ajánlások: Sok gyártó javasolja a termikus elfolyó szelepek rendszeres cseréjét bizonyos időközönként (pl. 3-5 évente), még akkor is, ha látszólag jól működnek. Ez a megelőző karbantartás biztosítja, hogy a szelep mindig a tervezett specifikációk szerint működjön, és elkerülje a váratlan meghibásodásokat.

A karbantartás elmulasztása súlyos következményekkel járhat. Egy beragadt vagy hibásan működő szelep nem fog kinyitni túlmelegedés esetén, ami a motor vagy a rendszer károsodásához vezethet. Egy folyamatosan szivárgó szelep pedig feleslegesen pazarolja a hűtőfolyadékot és csökkenti a rendszer hatékonyságát. A rendszeres ellenőrzés és karbantartás tehát nem csupán ajánlott, hanem alapvető fontosságú a biztonságos és gazdaságos üzemeltetéshez.

Gyakori problémák és hibaelhárítás a termikus elfolyó szelepekkel

Még a legmegbízhatóbb alkatrészek is meghibásodhatnak idővel vagy külső tényezők hatására. A termikus elfolyó szelepek esetében is előfordulhatnak olyan problémák, amelyek befolyásolják a működésüket. A hibák korai felismerése és a megfelelő hibaelhárítási lépések megtétele kulcsfontosságú a rendszer további károsodásának megelőzésében.

A leggyakoribb hibajelenségek

A termikus elfolyó szelepekkel kapcsolatos leggyakoribb problémák a következők:

1. A szelep nem nyit ki a megfelelő hőmérsékleten: Ez a legsúlyosabb probléma, mivel ilyenkor a szelep nem képes ellátni védelmi funkcióját. Ennek oka lehet a hőérzékelő elem meghibásodása, belső lerakódások, amelyek akadályozzák a mozgást, vagy a szelep mechanikai beragadása.
2. A szelep folyamatosan szivárog vagy csepeg: Ez azt jelenti, hogy a szelep nem zár teljesen. Oka lehet a szelepülék vagy a tömítés kopása, szennyeződés a szelepülék és a tömítés között, vagy a rugó gyengülése, ami nem képes visszanyomni a szelepet zárt állapotba.
3. A szelep túl korán vagy túl későn nyit: Ez a kalibráció pontatlanságára utal, ami gyártási hibából, öregedésből vagy külső behatásból (pl. túlzott hőterhelés) adódhat. Eredménye lehet felesleges közegveszteség vagy elégtelen védelem.
4. A szelep eldugul: Különösen szennyezett közeg esetén fordul elő, hogy a szelep bemeneti vagy kimeneti nyílása, illetve belső mechanizmusa eltömődik. Ez megakadályozza a szelep nyitását vagy a közeg elvezetését.
5. Korrózió és anyagfáradás: A hosszú távú üzemeltetés során, különösen agresszív közegekben, a szelep anyaga korrodálódhat vagy elfáradhat, ami mechanikai meghibásodásokhoz vezethet.

Hibaelhárítási lépések

Amikor gyanú merül fel egy termikus elfolyó szelep hibás működésére, az alábbi lépéseket érdemes megtenni:

• Ellenőrizze a tüneteket: Figyelje meg pontosan, mi történik. Van-e látható szivárgás? Hallható-e szokatlan hang? Jelzi-e a rendszer valamilyen túlmelegedési problémát (pl. magas hőmérséklet-jelző a műszerfalon)?
• Vizuális ellenőrzés: Kapcsolja ki a rendszert, és hagyja lehűlni. Vizsgálja meg a szelepet és a környező csővezetékeket. Keressen korróziót, repedéseket, szivárgás nyomait vagy eltömődéseket.
• Kézi teszt (ha van): Ha a szelep rendelkezik kézi kioldó mechanizmussal, óvatosan működtesse azt. Figyelje meg, hogy a szelep nyit-e és zár-e. Ha nem, akkor mechanikai beragadásra gyanakodhat.
• Hőmérséklet-ellenőrzés: Ha a szelep nem nyit ki, de a rendszer túlmelegszik, ellenőrizze a hőmérsékletet a szelep közelében egy külső hőmérővel, és hasonlítsa össze a szelep aktiválási pontjával. Ez segít megállapítani, hogy a szelep hibás, vagy a rendszer hőmérséklete még nem érte el az aktiválási pontot.
• Rendszer tisztítása: Ha eltömődésre gyanakszik, próbálja meg átöblíteni a rendszert, vagy tisztítsa meg a szelepet, ha az szétszerelhető. Szélsőséges esetben a szelep cseréje szükséges lehet.
• Szelep csere: A legtöbb esetben, ha egy termikus elfolyó szelep meghibásodik, a legjobb megoldás a csere. A szelepek viszonylag olcsók ahhoz képest, amekkora kárt egy motor túlmelegedése okozhat. Mindig az eredeti specifikációknak megfelelő, vagy azzal egyenértékű szelepet használjon.

A termikus elfolyó szelep hibaelhárítása során mindig tartsa be a biztonsági előírásokat, különösen a forró folyadékokkal és nyomással dolgozó rendszerek esetében. Ha bizonytalan a diagnózisban vagy a javításban, forduljon szakemberhez.

A termikus elfolyó szelepek előnyei és hátrányai

Mint minden műszaki megoldásnak, a termikus elfolyó szelepeknek is megvannak a maguk előnyei és hátrányai. Ezek ismerete segíthet abban, hogy megalapozott döntést hozhassunk a beépítésükről, és maximalizálhassuk a belőlük származó előnyöket, minimalizálva a potenciális problémákat.

Előnyök

1. Kiemelkedő motorvédelem: Ez a legfőbb és legfontosabb előny. A szelep megakadályozza a motor túlmelegedését, ami súlyos és költséges károkat előz meg. Hosszabb élettartamot és megbízhatóbb működést biztosít.
2. Automatikus működés: Teljesen önműködő, nem igényel emberi beavatkozást vagy külső energiaellátást. Ezáltal vészhelyzetben is megbízhatóan működik.
3. Viszonylag alacsony költség: A szelep ára elenyésző ahhoz képest, amekkora kárt egy motor túlmelegedése okozhat. Ez egy költséghatékony biztosítás.
4. Egyszerű felépítés: A mechanikai egyszerűség hozzájárul a megbízhatósághoz és a könnyebb karbantartáshoz. Kevesebb alkatrész, kevesebb meghibásodási pont.
5. Széleskörű alkalmazhatóság: Nemcsak motorokban, hanem számos más hőtermelő rendszerben is hatékonyan alkalmazható, mint például napkollektorok, kazánok, hőcserélők.
6. Fokozott biztonság: Az emberi tévedés vagy a rendszerek meghibásodása esetén is védelmet nyújt, növelve a teljes rendszer biztonságát.

Hátrányok

1. Közegveszteség: Amikor a szelep kinyit, a túlmelegedett közeg elvezetésre kerül a rendszerből. Ez a veszteség utántöltést igényelhet, és ha a közeg drága vagy környezetszennyező, az problémát jelenthet.
2. Potenciális téves riasztás: Egy hibásan kalibrált vagy beragadt szelep feleslegesen nyithat, ami indokolatlan közegveszteséget és a rendszer instabilitását okozhatja.
3. Rendszeres ellenőrzés és karbantartás igénye: Bár egyszerű, a szelepnek rendszeres ellenőrzésre és esetleges cserére van szüksége a megbízható működés fenntartásához. Ennek elmulasztása veszélyezteti a védelmi funkciót.
4. Korlátozott szabályozási képesség: A termikus elfolyó szelep egy on/off típusú eszköz. Nem képes finom hőmérséklet-szabályozásra, csak egy adott küszöbérték elérésekor avatkozik be.
5. Szennyeződésre való érzékenység: A rendszerben lévő szennyeződések, vízkő vagy lerakódások akadályozhatják a szelep mozgó alkatrészeit, ami a meghibásodás kockázatát növeli.

Összességében a termikus elfolyó szelep egy kritikus biztonsági eszköz, amelynek előnyei messze felülmúlják a hátrányait. A gondos kiválasztás, helyes telepítés és rendszeres karbantartás biztosítja, hogy ez a kis alkatrész megbízhatóan ellássa feladatát, és megóvja a drága berendezéseket a túlmelegedés okozta károktól.

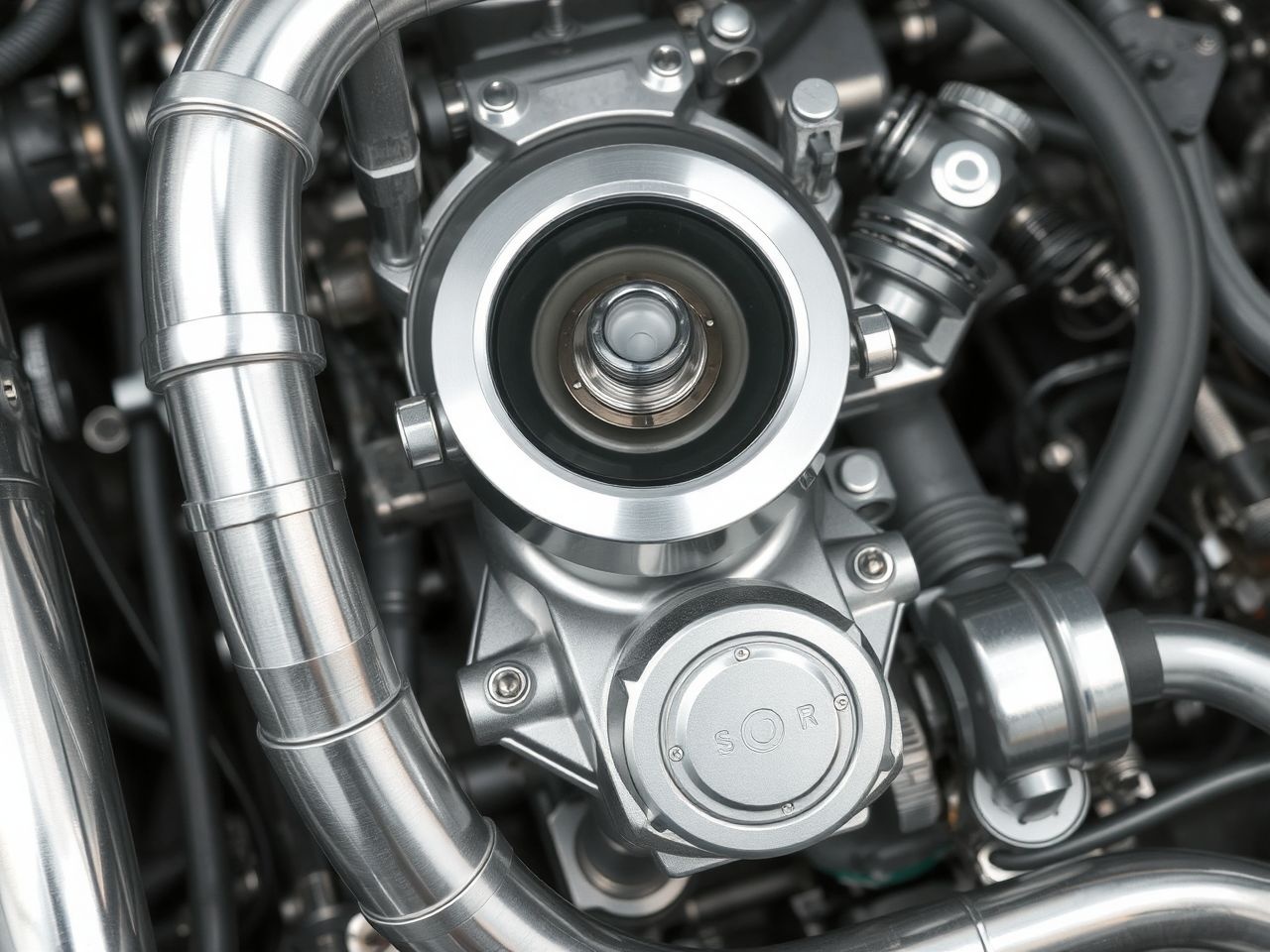

Fejlettebb hőmérséklet-szabályozási megoldások és a szelep integrációja

A modern mérnöki rendszerek egyre komplexebbé válnak, és a hőmérséklet-szabályozás terén is folyamatosan fejlődnek a technológiák. Bár a termikus elfolyó szelep egy mechanikus, passzív eszköz, továbbra is kulcsfontosságú szerepet játszik a fejlettebb, elektronikus vezérlésű rendszerekben is, kiegészítve és megerősítve azok biztonsági rétegeit.

A mai motorok és ipari berendezések gyakran rendelkeznek elektronikus motorvezérlő egységekkel (ECU), amelyek folyamatosan monitorozzák a motor számos paraméterét, beleértve a hűtőfolyadék hőmérsékletét is. Ezek a rendszerek képesek előre jelezni a problémákat, és aktívan beavatkozni, például a motor teljesítményének csökkentésével, figyelmeztető jelzésekkel, vagy akár a motor leállításával, mielőtt a túlmelegedés kritikus szintre emelkedne.

Az intelligens érzékelők és a prediktív karbantartási rendszerek is egyre elterjedtebbek. Ezek az érzékelők nem csupán a hőmérsékletet mérik, hanem képesek a hőmérséklet emelkedésének sebességét is figyelni, és elemzik a korábbi adatokat, hogy előre jelezzék a potenciális hibákat. Az ilyen rendszerek lehetővé teszik a proaktív beavatkozást, mielőtt a probléma súlyossá válna.

Ebben a fejlett környezetben a termikus elfolyó szelep egyfajta “végső mentsvárként” funkcionál. Míg az elektronikus vezérlőrendszerek aktívan próbálják megakadályozni a túlmelegedést, a TRV akkor lép működésbe, ha az aktív rendszerek valamilyen okból meghibásodnak, vagy nem képesek megbirkózni a hirtelen, extrém hőterheléssel. Ez a redundancia kritikus fontosságú, különösen olyan alkalmazásokban, ahol a meghibásodásnak katasztrofális következményei lennének, mint például a nukleáris erőművek, repülőgépek vagy életfenntartó rendszerek.

Például egy elektronikusan vezérelt hűtőrendszer érzékelheti a motor hőmérsékletének emelkedését, és automatikusan bekapcsolhatja a hűtőventilátort, vagy akár szabályozhatja a vízpumpa sebességét. Ha azonban a ventilátor meghibásodik, a vízpumpa leáll, vagy a hűtőfolyadék szintje kritikusan alacsonyra esik, és az elektronika sem képes már a helyzetet kezelni, akkor a termikus elfolyó szelep lép életbe, megakadályozva a motor irreverzibilis károsodását. Ez a mechanikus biztonsági megoldás a rendszer “fail-safe” komponenseként szolgál, biztosítva a védelmet a legrosszabb forgatókönyvek esetén is.

Az integráció során fontos, hogy a termikus elfolyó szelep aktiválási hőmérséklete megfelelően legyen beállítva az elektronikus rendszerek riasztási és leállítási küszöbértékeihez képest. Általában a TRV aktiválási hőmérséklete magasabb, mint az első figyelmeztető jelzéseké, de alacsonyabb, mint az a hőmérséklet, amely már súlyos károkat okozna. Ez a rétegzett védelem biztosítja a lehető legmagasabb szintű biztonságot és megbízhatóságot a modern, komplex rendszerekben.

Szabványok és jogszabályi előírások a termikus elfolyó szelepekre vonatkozóan

A biztonsági szelepek, így a termikus elfolyó szelepek is, kritikus szerepet játszanak a rendszerek biztonságos működésében. Emiatt számos nemzetközi és nemzeti szabvány, valamint jogszabályi előírás szabályozza a tervezésüket, gyártásukat, telepítésüket és karbantartásukat. Ezek a szabályozások célja, hogy egységes minőségi és biztonsági szintet biztosítsanak, minimalizálva a balesetek és a berendezések károsodásának kockázatát.

A legfontosabb szabványok és előírások közé tartoznak:

1. ISO szabványok: A Nemzetközi Szabványügyi Szervezet (ISO) számos szabványt dolgozott ki a szelepekre és a nyomástartó edényekre vonatkozóan. Bár nincsen kifejezetten csak termikus elfolyó szelepekre vonatkozó ISO szabvány, az általános szelepekre és biztonsági berendezésekre vonatkozó előírások (pl. ISO 4126 sorozat a nyomáscsökkentő szelepekre) iránymutatást adhatnak a tervezéshez és a gyártáshoz.
2. EN szabványok (Európai Unió): Az Európai Unióban az EN (Európai Szabvány) szabványok relevánsak. Az EN 12828:2012 szabvány például a fűtési rendszerekben használt biztonsági berendezésekre vonatkozó előírásokat tartalmazza, ideértve a hőmérséklet-határolókat és a biztonsági szelepeket is.
3. ASME kódok (Észak-Amerika): Az Amerikai Gépészmérnökök Társasága (ASME) által kidolgozott kazán- és nyomástartó edénykódok (Boiler and Pressure Vessel Code, BPVC) széles körben elfogadottak Észak-Amerikában és azon kívül is. Ezek a kódok részletes előírásokat tartalmaznak a biztonsági szelepek tervezésére, gyártására, ellenőrzésére és tesztelésére vonatkozóan, amelyek kiterjedhetnek a termikus elfolyó szelepekre is.
4. Nemzeti szabályozások és irányelvek: Minden országban létezhetnek specifikus nemzeti jogszabályok és irányelvek, amelyek a biztonsági berendezésekre vonatkoznak. Magyarországon például a kazánok és nyomástartó edények üzemeltetésére vonatkozó rendeletek, valamint a munkavédelmi előírások tartalmazhatnak releváns pontokat.
5. CE jelölés: Az Európai Gazdasági Térségben forgalomba hozott termékeknek, amelyekre vonatkoznak a harmonizált szabványok, rendelkezniük kell CE jelöléssel. Ez azt jelzi, hogy a termék megfelel az EU vonatkozó irányelveinek (pl. nyomástartó berendezések irányelve, PED 2014/68/EU).

A gyártóknak szigorúan be kell tartaniuk ezeket a szabványokat a szelepek tervezése és gyártása során. A felhasználóknak pedig gondoskodniuk kell arról, hogy a telepített szelepek megfeleljenek az alkalmazási területre vonatkozó jogszabályi előírásoknak, és a karbantartás is a vonatkozó szabványok szerint történjen. Ez nem csupán a jogi megfelelőséget biztosítja, hanem a rendszer biztonságát és a berendezések élettartamát is garantálja. A szabványok betartása hozzájárul a balesetek megelőzéséhez és az ipari biztonság általános javításához.

Esettanulmányok és valós példák a termikus elfolyó szelep szerepéről

A száraz elmélet mellett a valós életből vett példák és esettanulmányok segítenek megérteni, hogy a termikus elfolyó szelep milyen kritikus szerepet játszik a gyakorlatban, és hogyan védi meg a rendszereket a katasztrofális meghibásodásoktól. Nézzünk meg néhány példát különböző iparágakból.

1. Hajómotorok védelme

Egy kereskedelmi halászhajó motorja zárt hűtőrendszerrel működik, amelyet egy hőcserélőn keresztül hűtenek tengervízzel. Egy forró nyári napon, miközben a hajó teljes gőzzel halad, a tengervíz beömlőnyílásába hínár és törmelék kerül, ami részlegesen eltömíti azt. Ennek következtében a hőcserélőbe jutó tengervíz mennyisége lecsökken, és a motor hűtőfolyadékának hőmérséklete gyorsan emelkedni kezd. A kapitány nem veszi észre azonnal a hőmérséklet-emelkedést, mivel más feladatokkal van elfoglalva.

Ekkor lép működésbe a motorra telepített termikus elfolyó szelep. Amint a hűtőfolyadék hőmérséklete eléri az előre beállított aktiválási pontot (pl. 95°C), a szelep automatikusan kinyit, és a túlmelegedett hűtőfolyadékot a hajó oldalán keresztül a tengerbe engedi. Ez a folyadékveszteség azonnali hőmérséklet-csökkenést eredményez a motorban, megelőzve a hengerfej vetemedését és más súlyos motorhibákat. A folyadékveszteség egyúttal vizuális jelzést is ad a kapitánynak a problémáról, aki ekkor leállíthatja a motort, megtisztíthatja a beömlőnyílást, és feltöltheti a hűtőrendszert.

2. Napkollektoros rendszerek túlmelegedés elleni védelme

Egy családi ház tetőjén telepített napkollektoros rendszer a használati melegvíz előállítására szolgál. A nyári szabadság idején a család elutazik, és a vízfogyasztás minimálisra csökken. A kollektorok azonban továbbra is maximális intenzitással gyűjtik a napsugarakat, és a rendszerben lévő folyadék hőmérséklete extrém mértékben megemelkedhet, elérve akár a 150-180°C-ot is. Ez a túlmelegedés károsíthatja a kollektorokat, a csővezetékeket, a szigetelést és a tágulási tartályt.

A rendszerbe épített termikus elfolyó szelep ebben az esetben is életmentő. Amikor a kollektorokban lévő hőátadó folyadék hőmérséklete meghaladja a biztonságos határt (pl. 110-120°C), a szelep kinyit, és a túlmelegedett folyadékot egy speciális gyűjtőtartályba vagy a csatornába vezeti. Ez a hűtőközeg-kibocsátás csökkenti a rendszer nyomását és hőmérsékletét, megóvva az egész napkollektoros rendszert a hőkárosodástól. A szelep bezáródik, amint a hőmérséklet visszatér a normális szintre.

3. Szilárd tüzelésű kazánok biztonsága

Egy ipari telephelyen egy nagy teljesítményű szilárd tüzelésű kazán biztosítja a fűtést és a melegvizet. Az üzemeltető véletlenül túl sok tüzelőanyagot adagol a kazánba, és a hőtermelés hirtelen megugrik. A kazán hűtőrendszere (pl. zárt vízkör) nem képes időben elvezetni a hőt, és a víz hőmérséklete és nyomása veszélyesen magasra emelkedik. Ebben az esetben a túlnyomás ellen egy nyomáscsökkentő szelep véd, de a túlzott hőmérséklet ellen a termikus elfolyó szelep nyújt kiegészítő védelmet.

A TRV kinyit, amikor a víz hőmérséklete eléri az előre beállított kritikus értéket, és a forró vizet elvezeti, ezzel csökkentve a hőmérsékletet a kazánban. Ez a mechanizmus megakadályozza a kazán anyagának túlmelegedés okozta károsodását, a csővezetékek meghibásodását és a gőzrobbanás kockázatát. A szelep működése kritikus a szilárd tüzelésű rendszerekben, ahol a hőtermelés szabályozása kevésbé precíz, mint gáz- vagy olajtüzelésű kazánoknál.

Ezek az esettanulmányok jól mutatják, hogy a termikus elfolyó szelep milyen sokféle környezetben és milyen hatékonyan képes megvédeni a drága és potenciálisan veszélyes rendszereket a túlmelegedés pusztító hatásaitól. Bár működése csendes és észrevétlen, szerepe felbecsülhetetlen a biztonság és a megbízhatóság szempontjából.

A termikus elfolyó szelep és az energiahatékonyság: Egy közvetett hozzájárulás

Első ránézésre a termikus elfolyó szelep nem tűnik közvetlen energiahatékonysági eszköznek. Hiszen működése során közeg távozik a rendszerből, ami bizonyos értelemben veszteséget jelent. Azonban, ha tágabb perspektívából vizsgáljuk a kérdést, rájövünk, hogy a szelep közvetett módon jelentősen hozzájárul az energiahatékonysághoz és a rendszer hosszú távú gazdaságos üzemeltetéséhez.

Az energiahatékonyság nem csupán arról szól, hogy mennyi energiát fogyaszt egy rendszer a működése során, hanem arról is, hogy milyen hosszú ideig, milyen megbízhatóan és milyen minimális karbantartási igény mellett képes ezt tenni. Egy rendszer, amely gyakran hibásodik meg, vagy amelynek alkatrészeit gyakran kell cserélni túlmelegedés okozta károk miatt, rendkívül energia- és költséghatékony. Itt jön képbe a termikus elfolyó szelep.

Hosszabb élettartam, kevesebb csere

A szelep elsődleges feladata a motor vagy a rendszer kritikus alkatrészeinek védelme a túlmelegedéstől. Ha a motor alkatrészei nem melegednek túl, akkor jelentősen megnő az élettartamuk. A hengerfejtömítések, dugattyúk, csapágyak és egyéb mozgó alkatrészek hosszabb ideig bírják a terhelést, ha nem érik el a káros hőmérsékleteket. Ez kevesebb javítást, kevesebb alkatrészcserét és kevesebb állásidőt jelent. Az alkatrészek gyártása és szállítása is energiaigényes folyamat, így a ritkább csere közvetetten energiát takarít meg.

Megelőzött katasztrófák, elkerült teljes rendszercserék

Egy súlyos túlmelegedéses meghibásodás, például egy motor teljes tönkremenetele, nem csupán az adott alkatrész cseréjét, hanem akár a teljes motor cseréjét is szükségessé teheti. Egy új motor gyártása és beszerelése hatalmas energiaigényű folyamat. A termikus elfolyó szelep által megelőzött katasztrófák révén elkerülhetőek ezek a drasztikus beavatkozások, ami óriási energiamegtakarítást jelent a teljes életciklusra vetítve.

Optimalizált működési feltételek

Bár a szelep maga nem szabályozza az üzemi hőmérsékletet, de biztosítja, hogy a rendszer ne lépje túl a biztonságos határokat. A motorok és más hőtermelő berendezések optimális hatásfokkal egy bizonyos hőmérsékleti tartományban működnek. A túlmelegedés nemcsak károsítja az alkatrészeket, hanem rontja a motor hatásfokát is, növelve az üzemanyag-fogyasztást. A TRV által biztosított védelem hozzájárul ahhoz, hogy a motor a tervezett hatásfokkal üzemeljen, elkerülve a felesleges energiaveszteséget.

Gondoljunk egy napkollektoros rendszerre. Ha a rendszer túlmelegszik és károsodik, az megköveteli a kollektorok vagy más elemek cseréjét. Ez nemcsak a javítás költségeit jelenti, hanem azt is, hogy addig a rendszer nem termel melegvizet, és alternatív (általában energiaigényesebb) fűtési módszert kell használni. A termikus elfolyó szelep megakadályozza ezt a károsodást, biztosítva a kollektorok folyamatos és hatékony működését, ezzel hozzájárulva a megújuló energiaforrások megbízható hasznosításához.

Összefoglalva, bár a termikus elfolyó szelep funkciója elsősorban a biztonság, a hosszú távú megbízhatóság és a meghibásodások megelőzése révén jelentős mértékben hozzájárul az energiahatékonysághoz. Egy jól működő, védett rendszer mindig energiatakarékosabb, mint egy olyan, amely gyakran meghibásodik és javítást igényel.

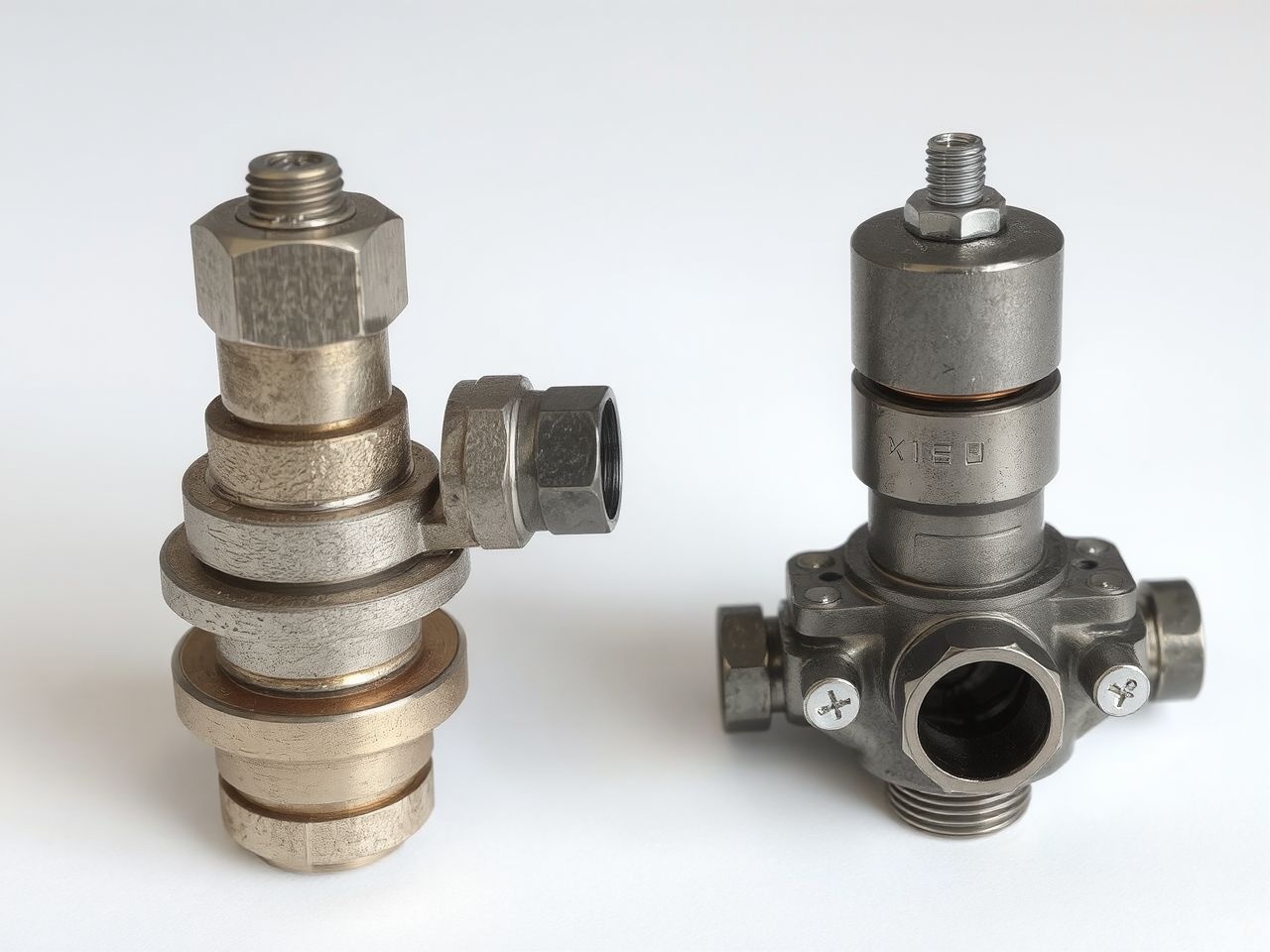

Összehasonlítás más túlmelegedés elleni védelmi mechanizmusokkal

A termikus elfolyó szelep nem az egyetlen eszköz, amely a túlmelegedés ellen véd egy motorban vagy hőtermelő rendszerben. Számos más mechanizmus is létezik, amelyek kiegészítik egymást, és együttesen biztosítják a rendszer biztonságát és optimális működését. Fontos megérteni, hogy a TRV hogyan illeszkedik ebbe a komplex védelmi hálóba, és miben különbözik a többi komponenstől.

1. Termosztát

• Fő funkció: A motor üzemi hőmérsékletének szabályozása a hűtőfolyadék áramlásának irányításával. Nyit, amikor a motor eléri az optimális hőmérsékletet, és beengedi a hűtőfolyadékot a radiátorba.
• Különbség a TRV-től: A termosztát aktív szabályozó elem, amely a normál üzemi hőmérsékletet tartja. A TRV egy passzív biztonsági szelep, amely csak vészhelyzetben, a normál üzemi tartományon jóval túlmutató hőmérsékleten avatkozik be. A termosztát meghibásodása (pl. zárt állapotban ragadás) esetén a TRV nyújt védelmet.

2. Nyomáscsökkentő szelep (Pressure Relief Valve – PRV)

• Fő funkció: A rendszerben lévő nyomás szabályozása. Nyit, ha a nyomás meghalad egy előre beállított értéket, megakadályozva a nyomástartó edények vagy csővezetékek károsodását.
• Különbség a TRV-től: Bár mindkettő biztonsági szelep, a PRV a nyomásra, a TRV a hőmérsékletre érzékeny. A hőmérséklet emelkedése gyakran nyomásnövekedéssel jár (a folyadékok hőtágulása miatt), de a két jelenség nem mindig korrelál egyenesen. Egy rendszerben gyakran mindkét típusú szelep megtalálható.

3. Hűtőfolyadék-szint érzékelő

• Fő funkció: Figyeli a hűtőfolyadék szintjét a tágulási tartályban vagy a radiátorban. Alacsony szint esetén figyelmeztető jelzést ad.
• Különbség a TRV-től: Ez egy figyelmeztető és diagnosztikai eszköz, nem pedig közvetlen védelmi mechanizmus. Az alacsony hűtőfolyadék-szint vezethet túlmelegedéshez, ekkor léphet működésbe a TRV.

4. Motorvezérlő elektronika (ECU) és érzékelők

• Fő funkció: Folyamatosan monitorozza a motor paramétereit (hőmérséklet, fordulatszám, terhelés stb.), és aktívan szabályozza a motor működését. Túlmelegedés esetén figyelmeztet, csökkenti a teljesítményt, vagy leállítja a motort.
• Különbség a TRV-től: Az ECU egy aktív, intelligens vezérlőrendszer, amely megelőző intézkedéseket tesz. A TRV egy passzív, mechanikus “fail-safe” eszköz, amely akkor avatkozik be, ha az elektronikus rendszerek meghibásodnak vagy képtelenek kezelni a helyzetet. A TRV redundanciát biztosít az elektronika mellett.

5. Hűtőventilátor

• Fő funkció: Fokozza a radiátor hűtési teljesítményét, különösen alacsony sebességnél vagy álló helyzetben.
• Különbség a TRV-től: A ventilátor az aktív hűtési folyamat része. Meghibásodása esetén (pl. elromlik a motorja) a hűtési kapacitás csökken, ami túlmelegedéshez vezethet, és ekkor a TRV válhat szükségessé.

A fenti összehasonlításból látható, hogy a termikus elfolyó szelep egyedülálló szerepet tölt be a védelmi hierarchiában. Nem helyettesíti a többi komponenst, hanem egy utolsó védelmi vonalként működik, amikor minden más rendszer meghibásodik vagy elégtelennek bizonyul. Ez a rétegzett védelem biztosítja a motor és a rendszer maximális biztonságát és megbízhatóságát, még a legszélsőségesebb körülmények között is.

A modern rendszerekben a mérnökök igyekeznek minél több védelmi réteget beépíteni, hogy minimalizálják a meghibásodások kockázatát. A termikus elfolyó szelep éppen ezért nem veszítette el jelentőségét a fejlettebb elektronikák megjelenésével sem, sőt, szerepe még inkább felértékelődik, mint egy megbízható, mechanikus tartalék megoldás.

A jövő technológiái: Intelligens szelepek és prediktív karbantartás

A technológiai fejlődés nem áll meg, és a termikus elfolyó szelepek terén is várhatók innovációk, amelyek még megbízhatóbbá és intelligensebbé teszik ezeket a létfontosságú biztonsági eszközöket. A jövő szelepei valószínűleg integrálódnak majd a szélesebb értelemben vett “smart” rendszerekbe, kihasználva az adatgyűjtés, a mesterséges intelligencia és a hálózatba kapcsolhatóság előnyeit.

Intelligens szelepek (Smart Valves)

A jövő termikus elfolyó szelepei nem csupán passzívan nyitnak és zárnak egy adott hőmérsékleten, hanem képesek lesznek:

• Folyamatos hőmérséklet-mérésre: Beépített szenzorokkal rendelkeznek, amelyek nemcsak az aktiválási ponton, hanem folyamatosan mérik a közeg hőmérsékletét.
• Öndiagnosztikára: Képesek lesznek ellenőrizni saját működési állapotukat (pl. a szelepülés tömítettségét, a mozgó alkatrészek akadálymentességét).
• Kommunikációra: Integrált kommunikációs modulokkal (pl. LoRaWAN, Zigbee, 5G) rendelkeznek majd, amelyek lehetővé teszik számukra, hogy valós idejű adatokat küldjenek egy központi vezérlőrendszernek vagy a felhőbe.
• Távoli felügyeletre és konfigurációra: Bizonyos paraméterek, például az aktiválási hőmérséklet, távolról is beállíthatók vagy módosíthatók lesznek (bár a biztonsági szelepek esetében ez szigorú szabályozást igényel).

Ezáltal az “intelligens” TRV-k nem csupán vészhelyzetben lépnek működésbe, hanem folyamatosan hozzájárulnak a rendszer állapotának monitorozásához, és előre jelezhetik a potenciális problémákat, mielőtt azok kritikus szintre emelkednének.

Prediktív karbantartás (Predictive Maintenance)

Az intelligens szelepek által gyűjtött adatok, más rendszerparaméterekkel (pl. nyomás, áramlás, motorterhelés) együtt, alapul szolgálhatnak a prediktív karbantartásnak. A mesterséges intelligencia (MI) és a gépi tanulás algoritmusai képesek lesznek elemezni ezeket az adatokat, és felismerni a mintázatokat, amelyek egy szelep meghibásodására utalnak.

• Hibaelőrejelzés: Az MI képes lesz megjósolni, hogy mikor várható egy szelep meghibásodása (pl. a tömítés kopása, a rugó fáradása), még mielőtt az ténylegesen bekövetkezne.
• Optimalizált karbantartási ütemezés: A karbantartást nem fix időközönként, hanem a szelep valós állapotának és a várható élettartamának függvényében lehet majd ütemezni. Ez csökkenti a felesleges karbantartási költségeket és minimalizálja az állásidőt.
• Részletes hibadiagnosztika: Az adatok alapján pontosabb diagnózist lehet felállítani a szelep hibájáról, ami gyorsabb és hatékonyabb javítást tesz lehetővé.

Például egy intelligens TRV érzékelheti, hogy a szelepülés enyhén szivárogni kezd, vagy hogy a hőmérséklet-érzékelő reakcióideje megnőtt. Ezeket az adatokat elküldi a központi rendszernek, amely riasztást küld a karbantartó személyzetnek, még mielőtt a szelep teljesen meghibásodna. Ez lehetővé teszi a szelep cseréjét egy tervezett leállás során, elkerülve a váratlan meghibásodásokat és az ebből eredő károkat.

Azonban fontos megjegyezni, hogy az alapvető mechanikai megbízhatóság továbbra is kulcsfontosságú marad. Az intelligens funkciók kiegészítik, de nem helyettesítik a szelep alapvető, passzív védelmi képességét. A jövő a hibrid megoldásoké, ahol a robusztus mechanikai tervezés és az intelligens elektronika ötvöződik a maximális biztonság és hatékonyság érdekében.

A termikus elfolyó szelep tehát, bár egy viszonylag egyszerűnek tűnő alkatrész, a motor és más hőtermelő rendszerek túlmelegedés elleni védelmének egyik legfontosabb eleme. Működése, típusai, telepítése és karbantartása mind olyan tényezők, amelyek alapos megértést igényelnek a biztonságos és hatékony üzemeltetéshez. A folyamatos technológiai fejlődés révén szerepe a jövőben is megmarad, sőt, az intelligens rendszerekbe integrálódva még komplexebbé és nélkülözhetetlenebbé válik.
