A robbanómotor működése – Az alapvető elvek és belső égésű folyamatok részletes bemutatása

A modern társadalom mozgatórugója, a közlekedés, az ipar és számos más terület alapköve a robbanómotor. Bár az elektromos hajtás térnyerése egyre hangsúlyosabbá válik, a belső égésű motorok évtizedek óta tartó evolúciója és kifinomultsága, valamint a globális infrastruktúrában betöltött szerepe megkerülhetetlenné teszi alapos ismeretüket. Ezek a szerkezetek a kémiai energiát mechanikai munkává alakítják át, egy precízen koreografált folyamat során, amelynek megértése kulcsfontosságú a modern technológia alapjainak felfogásához. Gondoljunk csak az autókra, motorkerékpárokra, repülőgépekre, hajókra, sőt, még számos ipari gépre is, amelyek mind a robbanómotorok erejére támaszkodnak. Ez a technológia, bár látszólag egyszerű elveken alapul, valójában rendkívül komplex rendszerek összessége, ahol minden alkatrésznek és folyamatnak pontosan kell illeszkednie egymáshoz a hatékony működés érdekében.

A belső égésű motorok fejlődése a 19. század végén indult el, és azóta is folyamatosan zajlik. Az első kísérletektől, amelyek gázzal működtek, a mai, kifinomult, számítógép-vezérelt rendszerekig hosszú utat jártak be. A fejlődés fő hajtóereje mindig is a hatékonyság növelése, a teljesítmény optimalizálása és a környezeti terhelés csökkentése volt. Ennek eredményeként születtek meg a különböző típusú robbanómotorok, mint az Otto-motor, a dízelmotor, vagy éppen a Wankel-motor, mindegyik a maga egyedi működési elvével és alkalmazási területével. A motorok lelke az égési folyamat, amely a henger belsejében, kontrollált körülmények között zajlik, és amelynek során az üzemanyagban tárolt energia hővé, majd nyomássá alakul, végül pedig a dugattyúk mozgásán keresztül mechanikai munkát végez.

Ez a cikk mélyrehatóan tárja fel a robbanómotorok működésének alapvető elveit, részletesen bemutatva a belső égésű folyamatok minden lépését. Célunk, hogy egy átfogó képet adjunk arról, hogyan alakul át egy cseppnyi üzemanyag robbanásszerűen, mégis kontrolláltan mozgássá, és milyen mérnöki bravúrok teszik lehetővé ezt a mindennapi csodát. Megvizsgáljuk a legelterjedtebb motortípusokat, azok felépítését, működésüket ütemről ütemre, kitérve a legfontosabb segédrendszerekre és a jövőbeni fejlesztési irányokra is. A cél az, hogy a téma iránt érdeklődők, a szakemberek és a laikusok számára egyaránt érthető és informatív legyen ez a részletes bemutatás, amely a robbanómotor technológia komplex világába kalauzolja az olvasót.

Mi is az a robbanómotor? Alapvető definíciók és történeti áttekintés

A robbanómotor, vagy pontosabban belső égésű motor (angolul Internal Combustion Engine, ICE), egy olyan hőerőgép, amelyben az üzemanyag égése a munkaközegben, azaz a motor belsejében megy végbe. Ez a belső égés hozza létre a gázok tágulását és a nyomásnövekedést, amely közvetlenül hat a mozgó alkatrészekre (általában dugattyúkra vagy forgórészekre), és mechanikai munkát végez. Az elnevezés eredete a korai motorok működésére utal, ahol az égés valóban robbanásszerűen, kontrollálatlanul indult meg, de a modern motorokban ez egy rendkívül precízen szabályozott és irányított folyamat, amely a maximális hatékonyságot és a minimális károsanyag-kibocsátást célozza.

A belső égésű motorok története a 19. század közepén kezdődött, számos feltaláló és mérnök munkásságával. Az első gyakorlatban is használható motort Étienne Lenoir mutatta be 1860-ban, amely városi gázzal működött. Valódi áttörést azonban Nikolaus Otto hozott 1876-ban, amikor szabadalmaztatta a négyütemű motort, amely azóta is az autók és számos gépjármű alapját képezi. Ez az “Otto-ciklus” néven ismert működési elv sokkal hatékonyabb volt, mint elődei, és lehetővé tette a motorok széleskörű elterjedését. Nem sokkal ezután, 1892-ben Rudolf Diesel bemutatta a róla elnevezett motort, amely az üzemanyag öngyulladásának elvén alapult, és jelentős előrelépést jelentett a gazdaságosság és a nyomaték tekintetében.

A 20. század folyamán a robbanómotorok folyamatosan fejlődtek. A karburátoroktól a kifinomult elektronikus befecskendező rendszerekig, az egyszerű gyújtásrendszerektől a komplex, mikroprocesszor-vezérelt gyújtási rendszerekig, és a kezdetleges anyagoktól a nagy szilárdságú, hőálló ötvözetekig rengeteg innováció történt. Külön említést érdemel a Wankel-motor, amelyet Felix Wankel fejlesztett ki az 1950-es években. Ez a motor egyedülálló forgódugattyús elven működik, és bár sosem terjedt el olyan széles körben, mint az Otto- vagy dízelmotor, bizonyos niche alkalmazásokban, mint például a Mazda sportautóiban, jelentős szerepet játszott. Ezen motorok fejlődése szorosan összefüggött az olajipar fejlődésével és a fosszilis üzemanyagok széleskörű elérhetőségével, amelyek táplálták a robbanómotorok forradalmát.

A robbanómotorok alapvető felépítése és működési elvei

Minden belső égésű motor, legyen az benzines, dízel vagy gázüzemű, alapvető alkatrészekből épül fel, amelyek együttesen biztosítják a működését. A motor szíve a henger, amelyben a dugattyú fel-le mozog. A dugattyú egy hajtókar segítségével csatlakozik a főtengelyhez. A főtengely forgó mozgását adja tovább a hajtásláncnak, amely végül a kerekeket hajtja. A henger tetején található a hengerfej, amelyben a szelepek (szívó és kipufogó) helyezkednek el. Ezek a szelepek szabályozzák a levegő (vagy levegő-üzemanyag keverék) beáramlását és az égéstermékek kiáramlását. A gyújtógyertya (benzines motoroknál) vagy az injektor (dízelmotoroknál és modern benzineseknél) is a hengerfejben kap helyet.

Az alapvető működési elv a termodinamika törvényein alapszik: a hőenergiát mechanikai munkává alakítják át. Ez a folyamat több lépésben zajlik, amelyeket “ütemeknek” nevezünk. A legtöbb személyautóban és teherautóban a négyütemű motor a legelterjedtebb, amely négy fő lépésből áll: szívás, sűrítés, égés (munkavégzés) és kipufogás. A kétütemű motorok ezzel szemben két ütemben végzik el ugyanezt a ciklust, ami egyszerűbb felépítést és nagyobb teljesítményt eredményezhet adott lökettérfogat mellett, ám általában rosszabb hatásfokkal és magasabb károsanyag-kibocsátással jár.

A motor működéséhez elengedhetetlen a vezérműrendszer, amely a szelepek nyitását és zárását szinkronizálja a dugattyú mozgásával. Ezt általában egy vezérműtengely végzi, amelyet a főtengely hajt meg lánc vagy szíj segítségével. A vezérműtengelyen lévő bütykök emelik meg a szelepeket a megfelelő időben. A modern motorokban gyakran alkalmaznak változó szelepvezérlést, amely lehetővé teszi a szelepek nyitási idejének és mélységének finomhangolását a motor fordulatszámától és terhelésétől függően, ezzel optimalizálva a teljesítményt és a fogyasztást. Ezen rendszerek bonyolultsága ellenére az alapvető cél változatlan: az üzemanyag és a levegő tökéletes időzítésű keverését és elégetését biztosítani a maximális energiafelszabadulás érdekében.

A négyütemű Otto-motor működése: a benzines erőmű lelke

Az Otto-motor, amelyet benzines motorként is ismerünk, a legelterjedtebb belső égésű motor típus a személyautókban. Működése a négyütemű ciklusra épül, amelyet Nikolaus Otto szabadalmaztatott, és amely a mai napig a legtöbb gépjármű hajtásának alapját képezi. A ciklus során a dugattyú kétszer tesz meg egy teljes utat a hengerben (felső holtponttól alsó holtpontig és vissza), ami a főtengely két teljes fordulatának felel meg. Nézzük meg részletesen a négy ütemet:

Szívó ütem: a levegő és üzemanyag beáramlása

A ciklus azzal kezdődik, hogy a dugattyú a felső holtpontról (FHP) lefelé mozog az alsó holtpont (AHP) felé. Ebben az ütemben a szívószelep nyitva van, míg a kipufogószelep zárva marad. A lefelé mozgó dugattyú vákuumot hoz létre a hengerben, ami szívóhatást eredményez. Ennek következtében a külső levegő (és benzines motoroknál az üzemanyag) beáramlik a hengerbe a szívócsatornán keresztül. A modern motorokban a levegő mennyiségét a fojtószelep szabályozza, és a benzin befecskendezése történhet a szívócsőbe (közvetett befecskendezés) vagy közvetlenül az égéstérbe (közvetlen befecskendezés). A levegő-üzemanyag keverék ideális aránya a sztöchiometrikus arány, ami benzin esetében körülbelül 14,7 rész levegő egy rész üzemanyaghoz. Ez az arány biztosítja a legteljesebb égést és a minimális károsanyag-kibocsátást. A szívó ütem végére a henger megtelik a friss keverékkel, és a dugattyú eléri az alsó holtpontot.

Sűrítési ütem: a keverék összenyomása

Miután a dugattyú elérte az alsó holtpontot, elkezdi felfelé irányuló mozgását a felső holtpont felé. Ebben az ütemben mind a szívó-, mind a kipufogószelep zárva van, így a henger hermetikusan lezárt térré válik. A dugattyú felfelé mozgása során összenyomja a hengerben lévő levegő-üzemanyag keveréket, jelentősen megnövelve annak nyomását és hőmérsékletét. Ez a sűrítési folyamat kulcsfontosságú az égés hatékonysága szempontjából. Minél nagyobb a kompresszióviszony (a henger térfogatának aránya a dugattyú alsó holtpontján és felső holtpontján), annál hatékonyabb lesz az égés és annál nagyobb teljesítményt képes leadni a motor. A sűrítés során a keverék hőmérséklete akár több száz Celsius-fokra is emelkedhet, ami előkészíti az üzemanyagot a gyors és teljes égésre. Az ütem végére a dugattyú megközelíti a felső holtpontot, a keverék pedig maximális nyomás alatt áll.

Munkavégző/Égési ütem: az energia felszabadulása

Ez a ciklus legfontosabb üteme, ahol a kémiai energia mechanikai munkává alakul át. Amikor a dugattyú eléri a felső holtpontot (vagy közvetlenül előtte, a gyújtás időzítésétől függően), a gyújtógyertya elektromos szikrát ad, amely begyújtja a sűrített levegő-üzemanyag keveréket. A keverék rendkívül gyorsan ég el, gyakorlatilag “robbanásszerűen” táguló gázokat hozva létre. Ez a táguló gáz hirtelen és drámai nyomásnövekedést okoz a hengerben, ami hatalmas erővel nyomja lefelé a dugattyút. Ez a lefelé irányuló mozgás a munkavégzés, amely a hajtókar és a főtengely segítségével mechanikai energiává alakul. A főtengely forogni kezd, és ezt a forgó mozgást használja fel a jármű hajtására. Az égés során keletkező hőmérséklet elérheti a 2000-2500 Celsius-fokot is, és a nyomás több tíz bar-ra is felugorhat. A munkavégző ütem a dugattyú alsó holtpontjának elérésével ér véget, amikor is a táguló gázok nyomása csökken.

Kipufogó ütem: az égéstermékek eltávolítása

A munkavégző ütem után a dugattyú eléri az alsó holtpontot, és elkezd felfelé mozogni a felső holtpont felé. Ebben az ütemben a kipufogószelep nyitva van, míg a szívószelep zárva marad. A felfelé mozgó dugattyú kipréseli az égéstermékeket (kipufogógázokat) a hengerből a kipufogócsatornán keresztül. Ezek a gázok a kipufogórendszeren keresztül távoznak a motorból, áthaladva a katalizátoron és a hangtompítón, mielőtt a légkörbe kerülnének. A kipufogó ütem kritikus fontosságú a motor hatékony működéséhez, mivel a maradék égéstermékek szennyezhetik a következő ciklus friss keverékét, rontva az égés minőségét. Az ütem végére a dugattyú eléri a felső holtpontot, a henger kiürül az égéstermékektől, és a ciklus kezdődhet elölről a szívó ütemmel. A szelepvezérlés finomhangolása itt is kulcsfontosságú, különösen az úgynevezett szelepátfedés (amikor rövid ideig mindkét szelep nyitva van), amely segíthet a henger hatékonyabb “átöblítésében”.

A kétütemű motor működése: egyszerűség és közvetlen erő

A kétütemű motorok, mint nevük is mutatja, mindössze két ütemben végzik el a teljes munkaciklust, ami a főtengely egy fordulatának felel meg. Ez az egyszerűsített működési elv számos előnnyel jár, de hátrányokkal is. A kétütemű motorokat gyakran alkalmazzák olyan eszközökben, ahol a kis súly, az egyszerű felépítés és a nagy teljesítmény/tömeg arány a legfontosabb, például motorkerékpárokban, láncfűrészekben, fűnyírókban, robogókban és kis csónakmotorokban. A négyütemű motorokkal ellentétben a kétütemű motorok nem használnak külön szelepeket; ehelyett a dugattyú mozgása és a hengerfalon lévő nyílások (ablakok) szabályozzák a gázcserét.

Működési ciklus: szívás/sűrítés és égés/kipufogás

A kétütemű motor ciklusának első felében, amikor a dugattyú az alsó holtpontról felfelé mozog a felső holtpont felé, két folyamat zajlik egyszerre: a sűrítés és a szívás. A dugattyú összenyomja a felette lévő friss keveréket (levegő-üzemanyag), miközben alatta, a forgattyúházban vákuum keletkezik, ami beszívja a következő ciklushoz szükséges friss keveréket a karburátorból vagy befecskendezőből. Amikor a dugattyú eléri a felső holtpontot, a gyújtógyertya szikrát ad, és a sűrített keverék elég. A táguló gázok hatalmas erővel nyomják lefelé a dugattyút, ez a munkavégző ütem.

A dugattyú lefelé mozgásának végén, még mielőtt elérné az alsó holtpontot, először megnyitja a kipufogóablakot, majd a átömlőcsatornát. A kipufogóablakon keresztül az égéstermékek nagy nyomással távoznak a hengerből. Ezt követően az átömlőcsatornán keresztül a forgattyúházban előzetesen összenyomott friss keverék beáramlik a hengerbe, és segít kiszorítani a maradék égéstermékeket. Ez az úgynevezett átöblítés. Ebben a fázisban a friss keverék egy része is távozhat a kipufogórendszeren keresztül, ami a kétütemű motorok egyik hátrányát, a magasabb üzemanyag-fogyasztást és a nagyobb károsanyag-kibocsátást magyarázza. Amikor a dugattyú eléri az alsó holtpontot, és elkezdi felfelé mozgását, az ablakok záródnak, és a ciklus kezdődik elölről.

Előnyök és hátrányok

A kétütemű motorok legnagyobb előnye az egyszerűségük. Kevesebb mozgó alkatrésszel rendelkeznek (nincs vezérműtengely, szelepek, szelepvezérlés), ami olcsóbb gyártást, kisebb súlyt és könnyebb karbantartást eredményez. Emellett minden főtengely-fordulatra jut egy munkavégző ütem, ami elméletileg nagyobb teljesítményt jelent azonos lökettérfogat mellett, mint egy négyütemű motor esetében. Ezért kedveltek a nagy teljesítmény/tömeg arányt igénylő alkalmazásokban.

Ugyanakkor számos hátrányuk is van. A legfőbb probléma az átöblítés során fellépő üzemanyag-veszteség, ami magasabb fogyasztáshoz és jelentős károsanyag-kibocsátáshoz vezet (főleg szénhidrogének és korom). A kenés is bonyolultabb, mivel az üzemanyaghoz keverik az olajat, ami az égés során szintén égéstermékként távozik. Ezért a modern, környezetvédelmi előírások szigorodásával a kétütemű motorok visszaszorultak a gépjárműiparban, és ma már főként speciális alkalmazásokban találkozhatunk velük, ahol az előnyök felülmúlják a hátrányokat, vagy ahol a környezetvédelmi előírások kevésbé szigorúak (pl. kerti gépek).

A dízelmotor működése: a kompressziós öngyulladás ereje

A dízelmotor, Rudolf Diesel által feltalált és róla elnevezett belső égésű motor, alapvetően eltér az Otto-motortól a gyújtás módjában. Míg az Otto-motor szikragyújtással működik, a dízelmotor a kompressziós öngyulladás elvét használja. Ez azt jelenti, hogy nincs szükség gyújtógyertyára; az üzemanyag (gázolaj) befecskendezésekor az rendkívül magas hőmérsékletű, sűrített levegőben magától meggyullad. Ez a különbség jelentős hatással van a motor felépítésére, működésére és teljesítményjellemzőire.

A dízelmotor négy üteme

A dízelmotor működése szintén négy ütemben zajlik, hasonlóan az Otto-motorhoz, de a folyamatok némileg eltérnek:

Szívó ütem: tiszta levegő beáramlása

A dugattyú a felső holtpontról lefelé mozog, és a szívószelep nyitva van. Az Otto-motorral ellentétben a dízelmotorba ebben az ütemben csak tiszta levegő áramlik be. Nincs üzemanyag-levegő keverék; az üzemanyagot csak a sűrítési ütem végén fecskendezik be. Ez a különbség teszi lehetővé, hogy a dízelmotorok fojtószelep nélkül működjenek (vagy csak minimális fojtással), ami javítja a hatásfokot részterhelésen. A henger megtelik friss levegővel, és a dugattyú eléri az alsó holtpontot.

Sűrítési ütem: a levegő extrém sűrítése

A dugattyú az alsó holtpontról felfelé mozog, és mindkét szelep zárva van. A dízelmotoroknál a kompresszióviszony sokkal magasabb, mint a benzines motoroknál (általában 16:1 és 24:1 között). Ez azt jelenti, hogy a levegő sokkal nagyobb mértékben sűrítődik össze, aminek következtében a hőmérséklete drámaian megnő, elérve az 500-700 Celsius-fokot. Ez a rendkívül magas hőmérséklet elengedhetetlen az üzemanyag öngyulladásához. Az ütem végére a dugattyú megközelíti a felső holtpontot, a levegő pedig maximális nyomás és hőmérséklet alatt áll.

Munkavégző/Égési ütem: üzemanyag befecskendezés és öngyulladás

Amikor a dugattyú eléri a felső holtpontot (vagy közvetlenül előtte), az üzemanyag-befecskendező (injektor) nagy nyomással, finoman porlasztott gázolajat fecskendez be az égéstérbe. A gázolaj azonnal érintkezésbe kerül a rendkívül forró, sűrített levegővel, és öngyulladással meggyullad. Az égés folyamatosan zajlik, ahogy az üzemanyag befecskendezése történik, ami egyenletesebb nyomásnövekedést eredményez, mint az Otto-motor robbanásszerű égése. A táguló gázok nyomása lenyomja a dugattyút, mechanikai munkát végezve. A dízelmotoroknál az égés során keletkező csúcsnyomás és hőmérséklet magasabb, mint a benzines motoroknál, ami nagyobb nyomatékot és jobb hatásfokot eredményez, különösen alacsony fordulatszámon. Az ütem a dugattyú alsó holtpontjának elérésével ér véget.

Kipufogó ütem: égéstermékek eltávolítása

A munkavégző ütem után a dugattyú felfelé mozog, és a kipufogószelep nyitva van. Az égéstermékek távoznak a hengerből a kipufogórendszeren keresztül, hasonlóan az Otto-motorhoz. A dízelmotorok kipufogógázai jellemzően több nitrogén-oxidot (NOx) és részecskét (korom) tartalmaznak, mint a benzines motorokéi, ami komplexebb kipufogógáz-kezelő rendszereket (pl. részecskeszűrő, AdBlue) tesz szükségessé a modern dízeljárművekben a szigorú környezetvédelmi előírások betartásához.

Befecskendező rendszerek

A dízelmotorok működésének kulcsa a pontos üzemanyag-befecskendezés. A technológia sokat fejlődött az évek során:

• Közvetett befecskendezés: Korábbi rendszerek, ahol az üzemanyagot egy előkamrába fecskendezték be, majd onnan jutott az égéstérbe. Egyszerűbb, de kevésbé hatékony és nagyobb zajjal járt.
• Közvetlen befecskendezés: A modern dízelmotorok alapja, ahol az üzemanyagot közvetlenül az égéstérbe fecskendezik be. Ez nagyobb hatásfokot, jobb teljesítményt és alacsonyabb fogyasztást eredményez.
• Common Rail (közös nyomócsöves) rendszer: Napjaink legelterjedtebb közvetlen befecskendezési rendszere. Egy nagynyomású szivattyú folyamatosan fenntartja az üzemanyag nyomását egy közös nyomócsőben (rail), ahonnan az egyes injektorok elektronikusan vezérelve, rendkívül precízen fecskendezhetnek be üzemanyagot az égéstérbe. Ez lehetővé teszi a többszöri befecskendezést egy ütemen belül (előbefecskendezés, főbefecskendezés, utóbefecskendezés), optimalizálva az égést, csökkentve a zajt és a károsanyag-kibocsátást.
• PD (Pumpa-Fúvóka) rendszer: A Volkswagen-csoport által széles körben alkalmazott rendszer, ahol minden hengerhez tartozik egy egység (pumpa-fúvóka), amelyben a befecskendező szivattyú és a fúvóka egybe van építve. Ez rendkívül magas befecskendezési nyomást tesz lehetővé, de a Common Rail rugalmassága és finomabb szabályozhatósága miatt mára ez utóbbi terjedt el jobban.

A dízelmotorok előnyei közé tartozik a kiváló üzemanyag-hatásfok (alacsonyabb fogyasztás), a magas nyomaték már alacsony fordulatszámon is, és a hosszú élettartam. Hátrányaik közé tartozik a nagyobb zaj és vibráció, a magasabb gyártási költség a robusztusabb felépítés és a komplex befecskendező rendszerek miatt, valamint a károsanyag-kibocsátás (NOx és részecskék) kezelésének bonyolultsága.

A Wankel-motor: a forgódugattyús csoda

A Wankel-motor egy különleges belső égésű motor, amely merőben eltér a hagyományos dugattyús motoroktól. Nem lineárisan mozgó dugattyúkat használ, hanem egy rotációs forgórészt (rotor), amely egy speciális, epitrochoid formájú hengerben forog. Ezt a motort Felix Wankel német mérnök fejlesztette ki az 1950-es években, és bár sosem érte el az Otto- vagy dízelmotorok elterjedtségét, egyedi jellemzői miatt bizonyos alkalmazásokban jelentős szerepet kapott, leginkább a Mazda sportautóiban vált ismertté.

Működési elv: a rotor forgása

A Wankel-motorban a háromszög alakú, íves oldalú rotor egy excentrikus tengelyen forog a henger (állórész) belsejében. A rotor csúcsai folyamatosan érintkeznek a henger falával, három elkülönített kamrát hozva létre. Ahogy a rotor forog, ezen kamrák térfogata folyamatosan változik, és ez a térfogatváltozás biztosítja a négy ütem (szívás, sűrítés, égés, kipufogás) lezajlását. Egy teljes főtengely-fordulathoz a rotor mindössze egyharmad fordulatot tesz meg, de egy teljes munkaciklust végez minden egyes rotoroldal.

Nézzük meg a ciklust a rotor forgása mentén:

1. Szívás: Ahogy a rotor elfordul, az egyik kamra térfogata növekedni kezd, és a szívónyílás szabaddá válik. A levegő-üzemanyag keverék beáramlik a kamrába.
2. Sűrítés: A rotor tovább forog, a kamra térfogata csökkenni kezd, a szívónyílás záródik, és a keverék sűrítődik.
3. Égés/Munkavégzés: A sűrített keverék maximális nyomás alatt áll, a gyújtógyertya (gyakran kettő is van egy kamrában) szikrát ad, és a keverék elég. A táguló gázok nyomása nyomja a rotor egyik oldalát, ami forgásba hozza azt, és ezzel mechanikai munkát végez az excentrikus tengelyen keresztül.
4. Kipufogás: Ahogy a rotor tovább forog, a kamra térfogata ismét csökkenni kezd, és a kipufogónyílás szabaddá válik. Az égéstermékek távoznak a kamrából.

Ez a folyamat folyamatosan zajlik mindhárom kamrában, egyenletes és sima járást biztosítva.

Előnyök és hátrányok

A Wankel-motor számos egyedi előnnyel rendelkezik. Kompakt mérete és alacsony súlya ellenére nagy teljesítményt képes leadni, mivel minden főtengely-fordulatra több égési ciklus is jut (egyenként egy rotoroldalon). A kevés mozgó alkatrész (rotor, excentrikus tengely) miatt sima és vibrációmentes a járása, valamint rendkívül magas fordulatszámra képes. Nincs vezérműrendszer, szelepek, hajtókarok, ami egyszerűsíti a felépítést.

Ugyanakkor jelentős hátrányai is vannak. A legnagyobb kihívást a tömítés jelenti a rotor csúcsainál és oldalainál, ami a motor élettartamát befolyásolhatja. Az égéstér formája miatt a hatásfok általában rosszabb, mint a dugattyús motoroké, ami magasabb üzemanyag- és olajfogyasztáshoz vezet. A magas olajfogyasztás és az égéstér egyedi formája miatt a károsanyag-kibocsátás (főként szénhidrogének és szén-monoxid) is problémásabb lehet. Ezen okok miatt a Wankel-motor sosem terjedt el széles körben, bár a Mazda folyamatosan fejlesztette és alkalmazta sportautóiban (pl. RX-7, RX-8), és a jövőben hibrid rendszerek hatótávnövelőjeként is felmerülhet.

Az égési folyamat részletei: a kémiai energia átalakulása

Az égési folyamat a robbanómotorok működésének legkritikusabb eleme. Ez az a pont, ahol az üzemanyagban tárolt kémiai energia hirtelen felszabadul, és hővé, majd nyomássá alakul, végül mechanikai munkát végezve. Ennek a folyamatnak a megértése kulcsfontosságú a motorok optimalizálásához és a hatékonyság növeléséhez.

Levegő-üzemanyag arány: a sztöchiometrikus keverék

Az égés hatékonysága szempontjából alapvető fontosságú a levegő és az üzemanyag megfelelő aránya. Az ideális arány, ahol az üzemanyag teljes mértékben el tud égni a rendelkezésre álló oxigénnel, a sztöchiometrikus keverék. Benzin esetében ez az arány körülbelül 14,7:1 (14,7 rész levegő egy rész benzinhez tömegarányban), míg dízel esetében ez változó, mivel a dízelmotorok mindig felesleges levegővel működnek. Ha túl sok az üzemanyag (dús keverék), az égés hiányos lesz, ami koromképződéshez és megnövekedett károsanyag-kibocsátáshoz vezet. Ha túl sok a levegő (szegény keverék), az égés lassabbá válhat, és magasabb égési hőmérsékletet eredményezhet, ami károsíthatja a motort. A modern motorok lambda-szonda segítségével folyamatosan mérik a kipufogógáz oxigéntartalmát, és az elektronikus vezérlőegység (ECU) ennek alapján finomhangolja az üzemanyag befecskendezését a sztöchiometrikus arány fenntartása érdekében.

Gyújtás: szikra vagy kompresszió

Az égés elindítása motoronként eltérő módon történik:

• Szikragyújtás (Otto-motor): A gyújtógyertya két elektródája között elektromos szikra keletkezik, amely begyújtja a sűrített levegő-üzemanyag keveréket. A gyújtás időzítése rendkívül precíz, a dugattyú felső holtpontja előtt történik, hogy az égés maximális nyomása akkor alakuljon ki, amikor a dugattyú éppen elkezdi a lefelé irányuló munkavégző mozgását.
• Kompressziós öngyulladás (Dízelmotor): Az égéstérbe befecskendezett gázolaj az extrém módon sűrített és felhevített levegőben magától meggyullad. Itt nincs szükség gyújtógyertyára, de a befecskendezés időzítése és nyomása kulcsfontosságú az optimális égéshez.

Égési front terjedése

A gyújtás pillanatától kezdve az égés nem azonnal zajlik le az egész égéstérben, hanem egy égési front terjed szét a hengerben. Ez a front a gyújtás pontjától kiindulva terjed a friss keverék felé, elégetve azt. A front terjedésének sebessége számos tényezőtől függ, mint például a keverék összetétele, a sűrítési nyomás, a hőmérséklet és az égéstér geometriája. Az égési sebesség optimalizálása kulcsfontosságú a motor teljesítménye és hatásfoka szempontjából. Túl lassú égés csökkenti a hatásfokot, túl gyors égés pedig kopogáshoz vezethet.

Detonáció és kopogás: az égés rendellenességei

A detonáció, vagy közismertebb nevén kopogás, egy káros jelenség, amely akkor fordul elő, ha az égési front szabálytalanul terjed, és a még el nem égett keverék rész hirtelen, kontrollálatlanul, robbanásszerűen gyullad meg a hengerben a fő égési front előtt. Ez rendkívül gyors nyomáslökést generál, ami fém-fém kopogó hangként hallható. A detonáció súlyosan károsíthatja a motort (pl. dugattyúk, szelepek), mivel extrém mechanikai és hőterhelésnek teszi ki az alkatrészeket. A modern motorok kopogásérzékelőkkel vannak felszerelve, amelyek érzékelik a detonációt, és az ECU azonnal beavatkozik a gyújtás előgyújtásának csökkentésével vagy az üzemanyag-befecskendezés módosításával, hogy megvédje a motort.

Oktánszám és cetánszám

Az üzemanyagok minőségét és égési tulajdonságait jelző fontos paraméterek:

• Oktánszám (benzin): A benzin kopogásállóságát jelzi. Minél magasabb az oktánszám, annál nagyobb nyomás és hőmérséklet mellett gyullad meg szabályosan az üzemanyag, azaz annál ellenállóbb a detonációval szemben. A magas kompresszióviszonyú motorokhoz magasabb oktánszámú benzin szükséges.
• Cetánszám (gázolaj): A gázolaj öngyulladási hajlamát jellemzi. Minél magasabb a cetánszám, annál rövidebb az öngyulladási késedelem, azaz annál gyorsabban és egyenletesebben gyullad meg a gázolaj a sűrített levegőben. A magas cetánszámú gázolaj simább motorjárást és jobb hidegindítási tulajdonságokat eredményez.

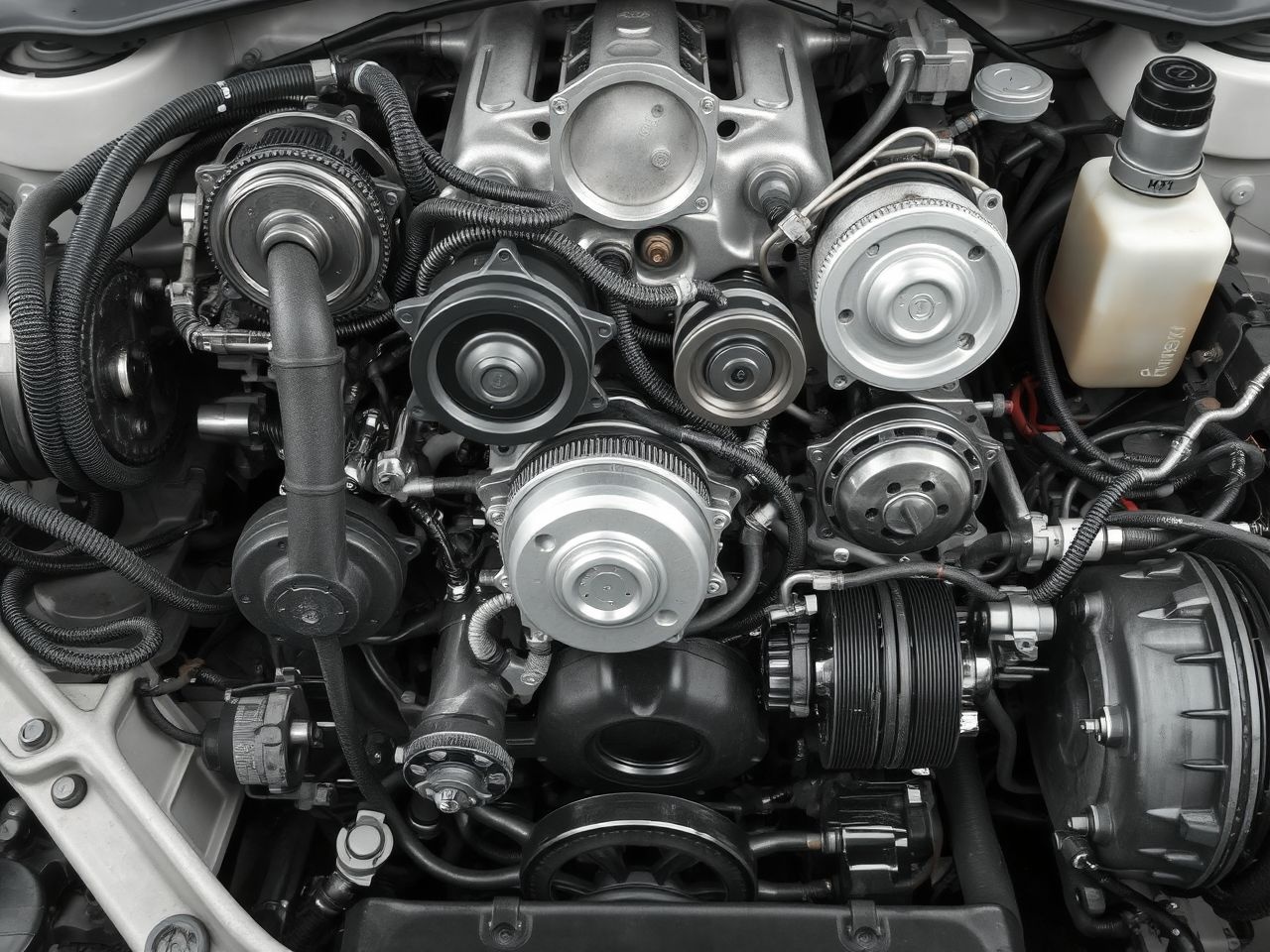

Segédrendszerek és alkatrészek: a motor komplex ökoszisztémája

A robbanómotor nem csak a henger, dugattyú és főtengely hármasából áll. Működéséhez számos komplex segédrendszerre és alkatrészre van szükség, amelyek együttesen biztosítják a hatékony, megbízható és biztonságos működést. Ezek a rendszerek a motor “ökoszisztémáját” alkotják, és mindegyiknek kulcsszerepe van.

Üzemanyag-ellátó rendszer

Az üzemanyag-ellátó rendszer feladata az üzemanyag tárolása, szűrése és a megfelelő nyomáson, mennyiségben az égéstérbe juttatása. Főbb elemei:

• Üzemanyagtartály: Biztosítja az üzemanyag tárolását.
• Üzemanyagszivattyú: A tartályból a motorhoz szállítja az üzemanyagot, megfelelő nyomáson.
• Üzemanyagszűrő: Megtisztítja az üzemanyagot a szennyeződésektől, védve a befecskendezőket.
• Befecskendezők (injektorok) vagy karburátor: A befecskendezők finoman porlasztják az üzemanyagot az égéstérbe vagy a szívócsőbe. A karburátor egy régebbi technológia, amely a levegő áramlásával keveri az üzemanyagot.
• Nyomásszabályozó: Fenntartja az állandó üzemanyagnyomást a rendszerben.

A modern rendszerek elektronikusan vezéreltek, és képesek a befecskendezés idejét, mennyiségét és mintáját pontosan szabályozni a motor aktuális igényeinek megfelelően.

Gyújtási rendszer (Otto-motoroknál)

A gyújtási rendszer felelős a szikra előállításáért, amely begyújtja a levegő-üzemanyag keveréket. Főbb komponensei:

• Akkumulátor: Elektromos energiával látja el a rendszert.
• Gyújtótekercs (trafó): Az alacsony akkumulátorfeszültséget rendkívül magas feszültséggé alakítja át (több tízezer volt), ami szükséges a szikra létrehozásához.
• Elosztó (régebbi rendszerekben): Elosztja a nagyfeszültséget a megfelelő gyújtógyertyákhoz a megfelelő időben. A modern rendszerekben ezt az ECU és az egyedi gyújtótekercsek (hengerenkénti trafók) váltották fel.
• Gyújtógyertyák: Létrehozzák a szikrát az égéstérben.
• Elektronikus vezérlőegység (ECU): Szabályozza a gyújtás időzítését a motor fordulatszámától, terhelésétől és egyéb paraméterektől függően.

Kenési rendszer

A kenési rendszer biztosítja a motor mozgó alkatrészeinek kenését, csökkentve a súrlódást és a kopást, valamint hűtve az alkatrészeket. Főbb elemei:

• Olajszivattyú: Keringeti az olajat a motorban.
• Olajszűrő: Eltávolítja a szennyeződéseket az olajból.
• Olajtartály (olajteknő): Tárolja az olajat.
• Olajvezetékek és kenési pontok: Az olajat eljuttatják a főtengelycsapágyakhoz, vezérműtengelyhez, dugattyúgyűrűkhöz és más mozgó alkatrészekhez.

A megfelelő kenés elengedhetetlen a motor hosszú élettartamához és hatékony működéséhez. Az olaj nemcsak ken, hanem hőt is elvezet, tisztít és korrózióvédelmet is biztosít.

Hűtőrendszer

Az égés során hatalmas mennyiségű hő keletkezik, amelyet el kell vezetni, hogy a motor ne melegedjen túl és ne károsodjon. A hűtőrendszer feladata a motor optimális üzemi hőmérsékletének fenntartása. Főbb elemei:

• Hűtőradiátor: Itt adja le a hűtőfolyadék a hőt a környezeti levegőnek.
• Vízpumpa (hűtőfolyadék-szivattyú): Keringeti a hűtőfolyadékot a motorblokk és a radiátor között.
• Termosztát: Szabályozza a hűtőfolyadék áramlását a radiátorba, fenntartva az optimális hőmérsékletet.
• Hűtőventilátor: Növeli a levegő áramlását a radiátoron keresztül, különösen alacsony sebességnél vagy álló helyzetben.
• Hűtőfolyadék: Víz és fagyálló keveréke, amely hatékonyan vezeti el a hőt és megakadályozza a fagyást.

Kipufogórendszer

A kipufogórendszer feladata az égéstermékek (kipufogógázok) elvezetése a motorból, a károsanyag-kibocsátás csökkentése és a zajszint mérséklése. Főbb elemei:

• Kipufogócsonk (leömlő): Összegyűjti a gázokat a hengerekből.
• Katalizátor: A káros gázokat (szén-monoxid, szénhidrogének, nitrogén-oxidok) kevésbé ártalmas anyagokká (szén-dioxid, víz, nitrogén) alakítja át kémiai reakciók révén.
• Részecskeszűrő (dízelmotoroknál, DPF): Kiszedi a koromrészecskéket a kipufogógázból.
• Hangtompító (dob): Csökkenti a kipufogógázok által keltett zajt.
• Lambda-szonda: Méri a kipufogógáz oxigéntartalmát, visszajelzést adva az ECU-nak az üzemanyag-levegő arány szabályozásához.

Szívórendszer

A szívórendszer biztosítja a tiszta levegő beáramlását a motorba. Főbb elemei:

• Légszűrő: Megtisztítja a beáramló levegőt a portól és szennyeződésektől.
• Szívócső (szívósor): Elvezeti a levegőt a légszűrőtől a hengerekhez.
• Fojtószelep (Otto-motoroknál): Szabályozza a levegő mennyiségét, ami beáramlik a motorba, ezáltal a motor teljesítményét.
• Turbófeltöltő vagy kompresszor (opcionális): Kényszerlevegő-betáplálással növeli a motorba jutó levegő mennyiségét, ezzel jelentősen növelve a teljesítményt és a nyomatékot.

Ezen rendszerek mindegyike elengedhetetlen a motor optimális működéséhez, és a modern motorokban szorosan integrálódnak egymással, gyakran egy központi ECU által vezérelve és felügyelve.

A robbanómotorok hatékonysága és fejlesztési irányai

A robbanómotorok évtizedek óta tartó fejlesztése során a mérnökök folyamatosan azon dolgoznak, hogy javítsák a hatásfokot, növeljék a teljesítményt és csökkentsék a károsanyag-kibocsátást. A termodinamikai hatásfok (az üzemanyag kémiai energiájának mechanikai munkává való átalakításának aránya) alapvetően korlátozott a hőerőgépek esetében, de a modern technológiák lehetővé teszik ezen elméleti határok megközelítését.

Termodinamikai hatásfok és veszteségek

Egy ideális hőerőgép hatásfoka a Carnot-ciklus alapján maximalizálható, de a valós motorok számos veszteséggel járnak. Az üzemanyag energiájának csak mintegy 25-40%-a alakul mechanikai munkává, a többi hő formájában távozik a kipufogógázokkal, a hűtőrendszeren keresztül, vagy súrlódási veszteségekként jelentkezik. A fejlesztések célja ezen veszteségek minimalizálása. A magasabb kompresszióviszony, a hatékonyabb égés, a súrlódás csökkentése és a kipufogógázok hőjének hasznosítása (pl. turbófeltöltővel) mind hozzájárulnak a hatásfok javításához.

Környezetvédelmi kihívások és az emisszió csökkentése

A környezetvédelem egyre szigorúbb előírásokat támaszt a robbanómotorokkal szemben. A fő károsanyag-kibocsátások közé tartoznak a nitrogén-oxidok (NOx), a szén-monoxid (CO), a szénhidrogének (HC) és a részecskék (korom). A motorgyártók számos technológiát fejlesztettek ki ezek csökkentésére:

• Katalizátorok: Háromutas katalizátorok az Otto-motoroknál, amelyek a CO-t, HC-t és NOx-et alakítják át kevésbé káros anyagokká.
• Részecskeszűrők (DPF): Dízelmotoroknál a koromrészecskék kiszűrésére.
• AdBlue (SCR rendszerek): Dízelmotoroknál a nitrogén-oxidok csökkentésére, ammónia (karbamidoldat) befecskendezésével a kipufogógázba.
• EGR (Exhaust Gas Recirculation – kipufogógáz-visszavezetés): A kipufogógáz egy részét visszavezetik az égéstérbe, csökkentve az égési hőmérsékletet, ami kevesebb NOx képződéséhez vezet.
• Közvetlen befecskendezés: Az üzemanyag pontosabb adagolása és elégetése révén csökkenti a fogyasztást és a károsanyag-kibocsátást.

Modern fejlesztési irányok

A robbanómotorok még ma is folyamatosan fejlődnek, számos innovatív technológia segíti a teljesítmény és hatékonyság optimalizálását:

• Turbófeltöltés és kompresszorok: A kipufogógáz energiáját hasznosítva (turbó) vagy mechanikai úton (kompresszor) sűríti a motorba jutó levegőt, jelentősen növelve a töltést és a teljesítményt, miközben kisebb lökettérfogatú motorok használatát teszi lehetővé (downsizing).
• Változó szelepvezérlés (VVT, VVL): Lehetővé teszi a szelepek nyitási idejének és mélységének dinamikus szabályozását a motor fordulatszámától és terhelésétől függően, optimalizálva a gázcserét, a teljesítményt és a fogyasztást.
• Hengerlekapcsolás: Részterhelésen lekapcsol bizonyos hengereket, ezzel csökkentve a súrlódási veszteségeket és javítva a hatásfokot.
• Közvetlen befecskendezés (Otto-motoroknál is): Az üzemanyagot közvetlenül az égéstérbe fecskendezi be, ami pontosabb keverékképzést és hatékonyabb égést eredményez.
• Magasabb befecskendezési nyomás és többlépcsős befecskendezés: Különösen dízelmotoroknál javítja az üzemanyag porlasztását és az égés minőségét.
• Hibrid rendszerek integrációja: A robbanómotort elektromos motorokkal és akkumulátorokkal kombinálják. Az elektromos hajtás segíti a robbanómotort a legkevésbé hatékony üzemi tartományokban (pl. indulás, alacsony sebesség), és lehetővé teszi a fékezési energia visszanyerését, ezzel jelentősen csökkentve a fogyasztást és a károsanyag-kibocsátást.
• Alternatív üzemanyagok: A hagyományos benzin és dízel mellett a motorokat egyre inkább alkalmassá teszik alternatív üzemanyagok, mint például az LPG (cseppfolyósított propán-bután gáz), CNG (sűrített földgáz), E85 (etanol és benzin keveréke) vagy akár a hidrogén használatára. Ezek a jövőben csökkenthetik a fosszilis energiahordozóktól való függőséget és a környezeti terhelést.

Ezek a fejlesztések azt mutatják, hogy a robbanómotor technológia még korántsem érte el a fejlődésének végét. Bár az elektromos hajtás egyre nagyobb teret nyer, a belső égésű motorok továbbra is kulcsszerepet játszanak a globális közlekedésben és iparban, és a mérnöki innovációk révén folyamatosan alkalmazkodnak a változó igényekhez és környezetvédelmi elvárásokhoz.
