A rezonátor cső – Hogyan befolyásolja az autómotor teljesítményét és a kipufogó hangját?

Az autózás világában kevés olyan alkatrész van, amely annyi félreértés és vita tárgyát képezi, mint a kipufogórendszer. Ezen belül is a rezonátor cső szerepe gyakran homályos marad, pedig kulcsfontosságú eleme mind a motor teljesítményének, mind a jármű akusztikai élményének. Nem csupán egy egyszerű csődarabról van szó; a rezonátor egy gondosan megtervezett komponens, amely a hanghullámok és a kipufogógáz áramlásának finomhangolásával hozzájárul az optimális működéshez. Ez a cikk mélyrehatóan tárja fel a rezonátor cső bonyolult világát, bemutatva, hogyan befolyásolja az autómotor teljesítményét és a kipufogó hangját, miközben eloszlatja a tévhiteket és gyakorlati tanácsokkal szolgál.

Mi is az a rezonátor cső, és mi a feladata?

A rezonátor cső, vagy gyakran csak rezonátor, a kipufogórendszer azon része, amely a motor és a hátsó hangtompító (dob) között helyezkedik el. Elsődleges feladata a hanghullámok manipulálása és a nem kívánt frekvenciák, különösen a mély, búgó, “drone” hangok csökkentése. Míg a hangtompító a teljes hangerősséget hivatott mérsékelni, addig a rezonátor a hang minőségét, tónusát finomítja. Képzeljünk el egy zenekart, ahol a hangtompító a hangerő-szabályzó, a rezonátor pedig az equalizer, amely a különböző frekvenciákat hangolja. Ezáltal a kipufogó hangja kellemesebbé, sportosabbá vagy éppen diszkrétebbé válhat.

Technikailag a rezonátor egy üreges kamra, amelybe a kipufogógáz áramlik. A csőben lévő perforációk és belső terelőlapok, vagy egyszerűen a kamra mérete és alakja úgy van kialakítva, hogy bizonyos frekvenciájú hanghullámokat kioltson. Ezt a jelenséget destruktív interferenciának nevezzük, ahol a beérkező hanghullámok és a rezonátorban visszaverődő, módosított hanghullámok egymást gyengítik, vagy teljesen megsemmisítik. Ez a precíz akusztikai mérnöki munka eredménye, amely a motor üzemmódjaitól és fordulatszámától függően eltérő hatásfokkal működik.

A rezonátor cső funkciója azonban nem korlátozódik kizárólag a hangra. Bár közvetlenül nem befolyásolja drámaian a motor teljesítményét, a kipufogógáz áramlásának optimalizálásával gierekedően hozzájárulhat a hatékonyabb égéshez és a motor jobb “lélegzéséhez”. A megfelelő méretezésű és kialakítású rezonátor segíthet fenntartani az optimális ellennyomást (backpressure) vagy éppen a hatékony öblítést (scavenging), amelyekről később részletesebben is szó lesz.

Hogyan működik a rezonátor cső akusztikailag? A hanghullámok manipulációja

A rezonátor cső működésének megértéséhez elengedhetetlen a hanghullámok alapvető tulajdonságainak ismerete. Amikor a motor kipufogószelepe kinyit, a hengerből nagy nyomású, forró gáz távozik, amely hanghullámokat generál. Ezek a hullámok a kipufogórendszeren keresztül terjednek, és a motor fordulatszámától, a hengerűrtartalomtól és az égési folyamattól függően különböző frekvenciájúak lehetnek.

A rezonátor cső a Helmholtz-rezonátor elvén alapul, bár sok esetben összetettebb belső struktúrával rendelkezik. Egy egyszerű Helmholtz-rezonátor egy kamrából és egy nyakból áll. Amikor a hanghullámok bejutnak a kamrába, a levegőoszlop a nyakban rezonálni kezd egy bizonyos frekvencián. Ez a rezonancia elnyeli az adott frekvenciájú hangenergiát, vagy éppen egy fáziseltolással rendelkező ellenhullámot generál, amely kioltja az eredeti hullámot.

A modern rezonátorok általában perforált csövekből és egy külső burkolatból állnak, a kettő között hangelnyelő anyaggal (pl. bazaltgyapot, rozsdamentes acélgyapot). A perforált csövön keresztül a hanghullámok bejutnak a hangelnyelő anyagba, ahol energiájuk egy része hővé alakul át, ezáltal csökken a hang intenzitása. Ezenkívül a rezonátor kamrájában a hanghullámok visszaverődnek, interferálnak egymással. A kulcs abban rejlik, hogy a mérnökök pontosan meghatározzák a kamra hosszát, átmérőjét és a perforációk mintázatát, hogy a nem kívánt frekvenciájú hangokat (pl. a 1500-2500 ford./perc közötti „drone” hangot, ami autópályán a legidegesítőbb lehet) célozzák és semlegesítsék.

A destruktív interferencia a rezonátor legfontosabb akusztikai elve. Képzeljük el, hogy egy hanghullám bejut a rezonátorba. A rezonátor belső kialakítása miatt ennek a hullámnak egy része késleltetve, de az eredeti hullámmal ellentétes fázisban (azaz “fejjel lefelé”) kerül vissza az áramlásba. Amikor ez a két hullám találkozik, kioltják egymást, csökkentve ezzel a hang erejét az adott frekvencián. Ez a folyamat rendkívül érzékeny a rezonátor méreteire és a kipufogógáz áramlási sebességére, ami magyarázza, miért olyan nehéz egy univerzálisan “tökéletes” rezonátort tervezni minden motorhoz és járműhöz.

„A rezonátor nem csupán hangot tompít, hanem a hang karakterét formálja. Olyan, mint egy művész, aki a zajból dallamot farag.”

A kipufogógáz áramlásának tudománya és a teljesítmény

A rezonátor cső nem csak a hangról szól, hanem a motor teljesítményének szempontjából is jelentőséggel bír, bár gyakran közvetett módon. A kipufogórendszer egészének tervezése kulcsfontosságú a motor hatékony működéséhez. Két alapvető koncepciót kell megértenünk: az ellennyomást (backpressure) és az öblítést (scavenging).

Az ellennyomás a kipufogógáz áramlásával szembeni ellenállás, amelyet a kipufogórendszer szűkítései, kanyarulatai, katalizátorai és hangtompítói okoznak. Sokáig az volt a tévhit, hogy a “kis” ellennyomás mindig rossz, és a motornak szüksége van bizonyos ellennyomásra a megfelelő működéshez, különösen alacsony fordulatszámon. Ez a tévhit abból ered, hogy a túl nagy átmérőjű vagy teljesen “nyitott” kipufogórendszerek valóban okozhatnak teljesítményvesztést alacsony fordulatszámon. Ennek oka azonban nem az ellennyomás hiánya, hanem a kipufogógáz áramlási sebességének csökkenése.

A valóságban a motor mindig a lehető legkevesebb ellennyomással működik a leghatékonyabban, feltéve, hogy az áramlási sebesség megfelelő. A probléma az, hogy egy túl nagy átmérőjű csőben a gázok lassabban áramlanak, ami rontja az öblítési hatást. Az öblítés az a jelenség, amikor a távozó kipufogógázok “szívóhatást” fejtenek ki, segítve a friss levegő-üzemanyag keverék bejutását a hengerbe a szívószelep nyitásakor (ezt nevezzük szelepátfedésnek). Ez a vákuumhatás javítja a henger töltöttségét, ezáltal növeli a motor hatékonyságát és teljesítményét.

A rezonátor cső úgy befolyásolhatja ezt a folyamatot, hogy a belső kialakításával befolyásolja a gázok áramlását. Egy jól megtervezett rezonátor minimális ellenállást fejt ki, miközben fenntartja az optimális áramlási sebességet. Egyes rezonátorok, különösen a “straight-through” (átmenő) típusúak, a lehető legkisebb ellenállást biztosítják, ami kedvez a magas fordulatszámú teljesítménynek. Más, bonyolultabb belső kialakítású rezonátorok finomhangolhatják a nyomáshullámokat a kipufogórendszerben, segítve az öblítést bizonyos fordulatszám-tartományokban – ez az úgynevezett pulzushangolás vagy hangolásos kipufogórendszer. Ennek célja, hogy a kipufogógáz impulzusai a megfelelő időben érkezzenek vissza a szelephez, segítve a henger kiürítését és a friss keverék beszívását.

A rezonátor anyagválasztása és belső felülete is befolyásolja az áramlást. A sima belső felületek csökkentik a súrlódást, míg a korrózió vagy a lerakódások növelhetik az ellenállást. Összességében a rezonátor a kipufogórendszer egy integrált része, amelynek tervezésekor a mérnököknek egyensúlyt kell találniuk a hangtompítás, az áramlási hatékonyság és a motor karakterisztikája között.

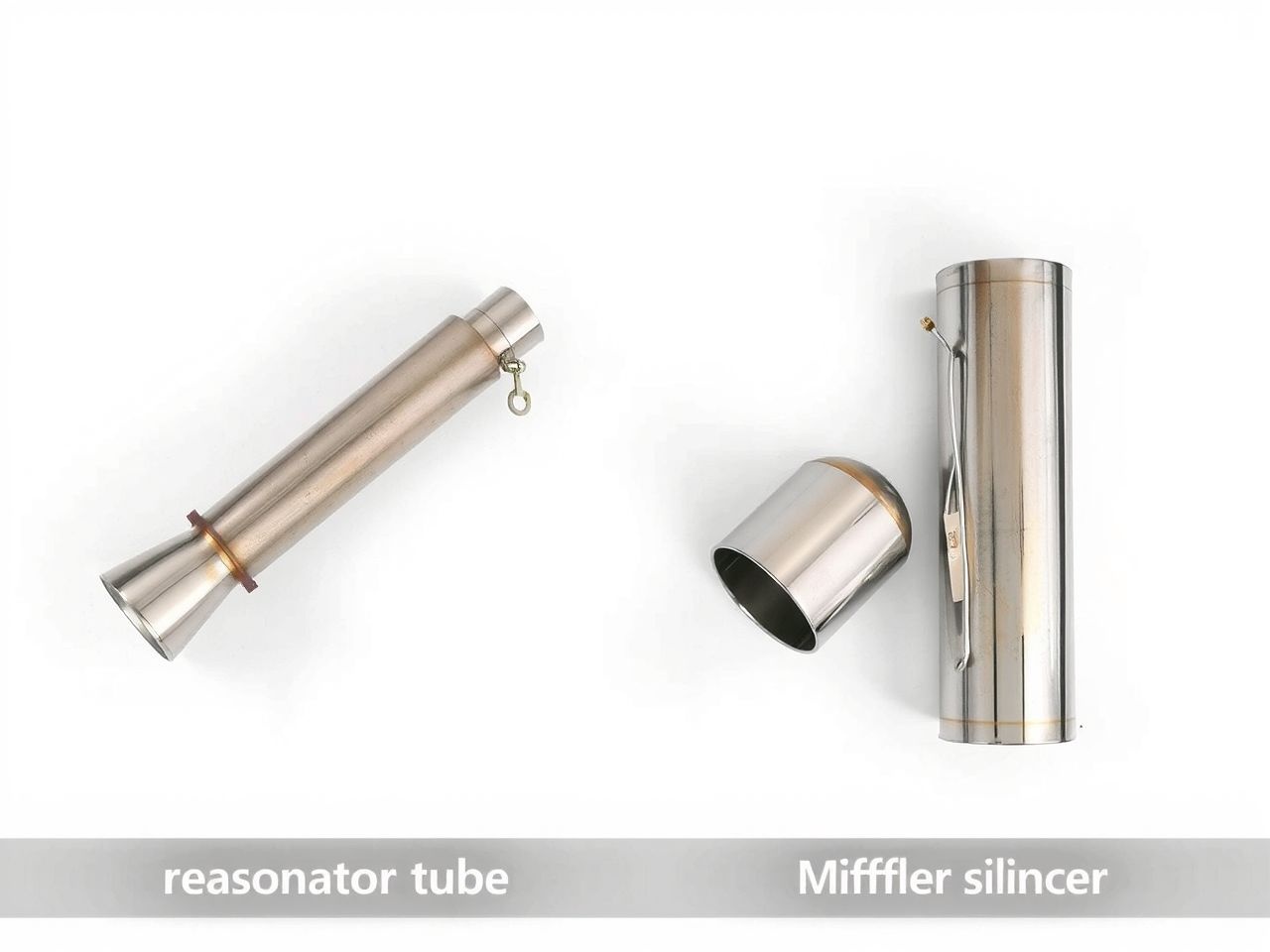

Rezonátor cső vs. hangtompító (dob): Mi a különbség?

Gyakran összekeverik a rezonátor csövet és a hangtompítót (hétköznapi nevén kipufogó dobot), vagy tévesen egy és ugyanannak hiszik őket. Bár mindkettő a kipufogórendszer zajcsökkentésére szolgál, működésükben és elsődleges céljukban jelentős különbségek vannak.

A hangtompító, vagy angolul “muffler”, általában a kipufogórendszer legutolsó eleme, közvetlenül a kipufogócső (végcső) előtt. Fő feladata a teljes hangerősség drasztikus csökkentése, hogy a jármű megfeleljen a zajszint-előírásoknak. A hangtompítók jellemzően nagyobbak és bonyolultabb belső kamrarendszerrel rendelkeznek, amely elnyeli és visszaveri a hanghullámokat. Különböző típusai léteznek, mint például a terelőlapos (baffled), kamrás (chambered) vagy átmenő (straight-through) kialakítások. A kamrás rendszerek gyakran labirintusszerű utat biztosítanak a gázoknak és a hanghullámoknak, maximalizálva a hangenergia elnyelését, de növelve az ellennyomást. Az átmenő hangtompítók, bár kevesebb ellennyomást okoznak, általában kevésbé hatékonyan csökkentik a zajt, és gyakran sportosabb, de hangosabb hangot produkálnak.

A rezonátor cső ezzel szemben általában a hangtompító előtt helyezkedik el, és elsődlegesen a hangminőség finomhangolásáért felelős. Ahogy már említettük, célja a zavaró, alacsony frekvenciájú búgás (drone) kiiktatása, ami különösen bizonyos fordulatszám-tartományokban jelentkezik. A rezonátor a hangtompító által már csökkentett zajszintből emeli ki és semlegesíti a nem kívánt frekvenciákat, így a maradék hang kellemesebbé, tisztábbá válik. Általában egyszerűbb szerkezetű, mint egy hangtompító, gyakran perforált csőből és egy külső burkolatból áll, hangelnyelő anyaggal kitöltve.

Összefoglalva, a különbség a következőképpen foglalható össze:

• Hangtompító (Muffler): Csökkenti a teljes hangerősséget, hogy a jármű megfeleljen a zajszabályoknak. Helye általában a rendszer végén.
• Rezonátor cső: Finomítja a hang minőségét, eltávolítja a zavaró frekvenciákat (pl. búgás). Helye általában a katalizátor és a hangtompító között.

Egy komplett kipufogórendszerben mindkét elemnek megvan a maga fontos szerepe. Együtt dolgoznak a motor által generált zaj szabályozásán, miközben a lehető legjobb áramlási hatékonyságot próbálják fenntartani. Egy rezonátor eltávolítása például jelentősen növelheti a kipufogó hangerejét és megváltoztathatja a hangtónust, gyakran kellemetlen, búgó hangot eredményezve. Egy hangtompító eltávolítása pedig szinte biztosan túlzott zajszintet és szabálysértést von maga után, amellett, hogy rendkívül hangossá teszi az autót.

Hatás a motor teljesítményére: Tévhitek és tények

A rezonátor cső motor teljesítményére gyakorolt hatása az egyik leggyakrabban félreértett téma az autós körökben. Sok a tévhit, különösen a “minél hangosabb, annál erősebb” gondolkodásmód miatt.

Tévhit: A rezonátor eltávolítása vagy egy “straight-through” rezonátor beépítése mindig növeli a lóerőt.

Tény: Ez nem feltétlenül igaz, sőt, bizonyos esetekben akár ronthatja is a teljesítményt, különösen alacsony fordulatszámon. Ahogy korábban említettük, a motor hatékony öblítéséhez elengedhetetlen a megfelelő kipufogógáz áramlási sebesség és a hangolás. Egy túl “nyitott” rendszer, amelyben a rezonátort eltávolították, csökkentheti az áramlási sebességet bizonyos fordulatszámokon, ami rontja az öblítést és csökkenti a nyomatékot. A motorok optimalizálva vannak egy bizonyos ellennyomásra és áramlási dinamikára. Egy gyári rendszerből származó rezonátor eltávolítása felboríthatja ezt az egyensúlyt.

Tévhit: A rezonátor csak a hangra van hatással, a teljesítményre semennyire.

Tény: Bár a rezonátor elsődlegesen akusztikai elem, közvetetten befolyásolja a teljesítményt azáltal, hogy részt vesz a kipufogógáz áramlásának dinamikájában. Egy rosszul megválasztott vagy sérült rezonátor akadályozhatja a gázáramlást, növelheti az ellennyomást, ami teljesítményvesztéshez vezethet. Ezzel szemben egy jól megtervezett, alacsony ellenállású rezonátor hozzájárulhat az optimális áramláshoz, különösen a magasabb fordulatszám-tartományokban, ahol a motor a maximális lóerőt termeli.

Tévhit: Minél nagyobb a rezonátor, annál jobb a teljesítmény.

Tény: A rezonátor mérete és kialakítása kritikus. Egy túl nagy átmérőjű rezonátor, amely nem illeszkedik a kipufogórendszer többi részéhez, ronthatja az áramlási sebességet és az öblítési hatást. Egy túl kicsi pedig túlzott ellennyomást okozhat. A kulcs a harmonikus illeszkedés a motor paramétereihez és a kipufogórendszer többi eleméhez. Egy professzionális kipufogó-tuning cég vagy mérnök képes kiszámítani az optimális méreteket és kialakítást.

A modern motorok, különösen a turbófeltöltővel szereltek, különösen érzékenyek a kipufogórendszerre. A turbófeltöltő eleve nagy ellenállást jelent a kipufogógázok számára, így a lehető legsimább és legkevésbé korlátozó kipufogórendszerre van szükség a turbó “spool-up” idejének minimalizálásához és a maximális teljesítmény eléréséhez. Ebben az esetben egy jól megválasztott, nagy áteresztőképességű rezonátor, amely minimális ellennyomást okoz, valóban hozzájárulhat a teljesítmény javulásához, miközben a hangot is kordában tartja.

A dinamóméteres mérés (dyno test) az egyetlen megbízható módja annak, hogy pontosan megállapítsuk, egy adott rezonátor módosítás hogyan befolyásolja a motor teljesítményét. A “fenék dyno” (érzés alapján történő megítélés) gyakran félrevezető lehet, mivel a hangosabb kipufogó sokszor a teljesítmény növekedésének illúzióját keltheti, anélkül, hogy valós teljesítménynövekedés történt volna.

A szonikus aláírás: Hogyan alakítja a rezonátor a kipufogó hangját?

A kipufogó hangja az autó karakterének egyik legfontosabb eleme. Egy sportos, mély orgánumú hang elragadó lehet, míg egy kellemetlen, búgó zaj hosszú távon rendkívül idegesítővé válhat. Itt lép színre a rezonátor cső, amely a kipufogórendszer “hangmérnöke”, a jármű szonikus aláírásának alakítója.

A motor által generált nyomáshullámok széles frekvenciaspektrumot fednek le. A rezonátor feladata, hogy ebből a spektrumból kiválassza és semlegesítse azokat a frekvenciákat, amelyek zavaróak vagy kellemetlenek. A leggyakoribb célpont az alacsony frekvenciájú búgás, angolul “drone”, amely általában 1500-2500 ford./perc között jelentkezik, és autópályán hosszú távon rendkívül fárasztó lehet. Ezt a jelenséget a rezonátor a már említett destruktív interferencia elvével szünteti meg vagy csökkenti.

A rezonátor kialakítása közvetlenül befolyásolja a hangtónust. Egy átmenő (straight-through) rezonátor, amely egy perforált csőből áll, hangelnyelő anyaggal körülvéve, általában kevésbé tompítja a hangot, de segít elsimítani a nyers, érdes hangokat, és adhat egy mélyebb, sportosabb tónust. Ezek a rezonátorok minimalizálják az áramlási korlátozást, így kedveltek a teljesítményorientált rendszerekben.

A kamrás rezonátorok, amelyek belső terelőlapokat és kamrákat használnak, hatékonyabban csökkentik a zajt, de gyakran magasabb ellennyomást okoznak. Ezek a típusok inkább a luxusautókra és a diszkrétebb, csendesebb hangzásra törekvő járművekre jellemzőek. Az ilyen rezonátorok képesek a hangot “szűrni”, így egyenletesebb, simább hangzást biztosítanak.

A hangelnyelő anyag minősége és típusa is kulcsfontosságú. A bazaltgyapot, rozsdamentes acélgyapot vagy kerámia szálak mind eltérő tulajdonságokkal rendelkeznek a hangelnyelés terén, és befolyásolják a rezonátor élettartamát is. Az idővel kiégő vagy tömörödő hangelnyelő anyag csökkentheti a rezonátor hatékonyságát, ami a hang tónusának megváltozásához, és a búgás visszatéréséhez vezethet.

A rezonátor a hang magasságát (pitch) és a hang teltségét (richness) is befolyásolja. Egy jól megválasztott rezonátor kiemelheti a motor természetes hangját, anélkül, hogy az agresszívvé vagy zavaróvá válna. Egy rosszul megválasztott rezonátor viszont tönkreteheti a hangzást, még egy egyébként jó minőségű kipufogórendszer esetében is. Ezért a kipufogórendszer tervezésekor a rezonátor kiválasztása nem csupán egy technikai, hanem egy akusztikai művészet is, ahol a cél a tökéletes egyensúly megtalálása a teljesítmény, a hangszint és a hangminőség között.

A rezonátor csövek típusai és alkalmazásuk

A rezonátor csövek számos kivitelben léteznek, mindegyik sajátos jellemzőkkel és alkalmazási területekkel. A választás nagyban függ a kívánt hangzástól, a teljesítménycéloktól és a jármű típusától.

1. Átmenő (Straight-Through) rezonátor:
   • Kialakítás: Egyenes, perforált belső cső, amelyet egy külső burkolat vesz körül, a kettő között hangelnyelő anyaggal (pl. bazaltgyapot, rozsdamentes acélgyapot).
   • Működés: A kipufogógázok minimális ellenállással áramlanak át a belső csövön. A hanghullámok a perforációkon keresztül jutnak be a hangelnyelő anyagba, ahol energiájuk hővé alakul át.
   • Jellemzők: Minimális ellennyomás, ami kedvez a magas fordulatszámú teljesítménynek. Sportos, mélyebb hangzást biztosít, de kevésbé tompítja a zajt, mint a kamrás típusok. Hatékonyan csökkenti a kellemetlen búgást.
   • Alkalmazás: Sportautók, tuningolt járművek, ahol a teljesítmény és a sportos hang a fő szempont.
2. Kamrás (Chambered) rezonátor:
   • Kialakítás: Belső terelőlapokkal és kamrákkal rendelkezik, amelyek a gázáramlást és a hanghullámokat bonyolult úton vezetik.
   • Működés: A hanghullámok visszaverődnek a kamrák falairól, interferálnak egymással és elnyelődnek. A gázok is többször irányt változtatnak.
   • Jellemzők: Hatékonyabb zajcsökkentés, de általában nagyobb ellennyomást okoz. A hangzás diszkrétebb, csendesebb.
   • Alkalmazás: Luxusautók, családi autók, ahol a csendes és komfortos utazás a prioritás.
3. Reverzibilis áramlású (Reverse-Flow) rezonátor:
   • Kialakítás: Hasonló a kamrás típushoz, de a gázok több alkalommal is megfordulnak a rezonátoron belül, mielőtt távoznának.
   • Működés: A gázok és hanghullámok hosszabb utat tesznek meg, ami maximális zajcsökkentést eredményez.
   • Jellemzők: Nagyon hatékony zajcsökkentés, de jelentős ellennyomást okozhat.
   • Alkalmazás: Olyan járművek, ahol a rendkívül alacsony zajszint a cél, és a teljesítmény nem elsődleges szempont.
4. Spirál (Spiral) rezonátor:
   • Kialakítás: A belső cső spirálisan perforált, vagy spirális terelőlapokkal rendelkezik.
   • Működés: A gázok spirális mozgásra kényszerülnek, ami lassítja az áramlást és elnyeli a hangenergiát. Ezenkívül a spirális kialakítás segíthet a turbulencia csökkentésében is.
   • Jellemzők: Jó zajcsökkentési képesség, miközben viszonylag alacsony ellennyomást tart fenn. Egyedi hangkaraktert adhat.
   • Alkalmazás: Egyes sportkipufogó rendszerekben, ahol a hangminőség és az áramlási hatékonyság közötti kompromisszumot keresik.

Ezen típusokon kívül léteznek még aktív rezonátorok is, amelyek elektronikusan vezérelhető szelepekkel vagy kamrákkal képesek a hangkarakterisztikát változtatni a motor fordulatszámától vagy a vezető által választott üzemmódtól függően. Ezek a rendszerek a csúcskategóriás sportautókra és luxusjárművekre jellemzőek, és a jövő technológiáját képviselik.

A megfelelő rezonátor kiválasztása járművéhez és céljaihoz

A megfelelő rezonátor kiválasztása kulcsfontosságú, hogy elérje a kívánt hangzást és teljesítményt anélkül, hogy kellemetlen meglepetések érnék. Számos tényezőt kell figyelembe venni:

1. Motor típusa és mérete:
   • Hengerűrtartalom és hengerszám: Egy kis hengerűrtartalmú, 4 hengeres motor más rezonátort igényel, mint egy nagy V8-as. A kisebb motoroknál gyakran a búgás a fő probléma, míg a nagyobb motoroknál a hang sportosabbá tétele a cél.
   • Szívó vagy turbófeltöltős: A turbófeltöltős motoroknál a lehető legalacsonyabb ellennyomásra kell törekedni a turbó hatékonyságának maximalizálása érdekében. Az átmenő rezonátorok itt előnyben részesülnek. Szívómotoroknál a pulzushangolásnak nagyobb szerepe lehet a nyomaték növelésében.
2. Kívánt hangzás:
   • Sportos és hangos? Akkor valószínűleg egy átmenő rezonátor, esetleg kisebb hangtompítóval kombinálva.
   • Mély, telt, de nem zavaró? Egy jól megválasztott átmenő rezonátor, amely a búgást hatékonyan szűri.
   • Diszkrét és csendes? Kamrás vagy reverzibilis áramlású rezonátor, ami jobban tompítja a zajt.
   • “Drone” megszüntetése: Ez a rezonátorok egyik fő feladata. Ha a fő cél a búgás megszüntetése, olyan rezonátort válasszon, amely bizonyítottan hatékony az adott frekvenciatartományban.
3. Teljesítménycélok:
   • Maximális lóerő: Átmenő rezonátor a minimális ellennyomásért.
   • Alacsony fordulatszámú nyomaték: Ez bonyolultabb. Néha egy enyhe ellennyomás vagy pulzushangolás segíthet, de a modern motoroknál a legtöbb esetben az alacsony ellennyomás a cél.
   • Üzemanyag-hatékonyság: A kipufogórendszer módosítása ritkán növeli jelentősen az üzemanyag-hatékonyságot. A gyári rendszerek általában már optimalizálva vannak erre.
4. Anyagminőség és tartósság:
   • Rozsdamentes acél (304-es vagy 409-es): A legjobb választás a tartósság és a korrózióállóság szempontjából, különösen a sós, téli utakon. A 304-es a prémium kategória.
   • Aluminizált acél: Olcsóbb alternatíva, de kevésbé ellenálló a korrózióval szemben. Rövidebb élettartamú lehet.
   • Titán: Rendkívül könnyű és erős, de drága. Főleg extrém sportautókhoz és versenyautókhoz.
5. Méret és elhelyezés:
   • Átmérő: Meg kell egyeznie a kipufogórendszer többi részével, vagy csak minimálisan térhet el.
   • Hossz: Befolyásolja a rezonancia frekvenciáját. Egyes járművekhez specifikus hosszúságú rezonátorok vannak optimalizálva.
   • Elhelyezés: A rezonátor elhelyezkedése a kipufogórendszerben (pl. katalizátor után, hangtompító előtt) befolyásolja a hatékonyságát.

Mindig érdemes konzultálni egy szakemberrel vagy egy megbízható kipufogó-tuning céggel, mielőtt döntést hozna. Ők segíthetnek a megfelelő rezonátor kiválasztásában, figyelembe véve az Ön egyedi igényeit és a jármű specifikációit.

Telepítési szempontok: DIY vagy professzionális szerelés?

A rezonátor cső telepítése, akárcsak a kipufogórendszer bármely más elemének cseréje, speciális tudást és szerszámokat igényel. Felmerül a kérdés, hogy érdemes-e saját kezűleg belevágni (DIY), vagy inkább bízzuk szakemberre.

DIY (Do It Yourself) telepítés:

Előnyök:

• Költségmegtakarítás: A munkadíjon spórolhat.
• Tanulási tapasztalat: Megismerheti autója kipufogórendszerét.

Hátrányok:

• Szükséges szerszámok: Hegesztőgép (ha vágni és hegeszteni kell), sarokcsiszoló, emelő vagy aknarendszer, megfelelő védőfelszerelés.
• Szakértelem hiánya: A helytelen hegesztés, rossz illesztés vagy a nem megfelelő rögzítés súlyos problémákhoz vezethet (pl. kipufogó szivárgás, rezonancia, eltörés, nem megfelelő hangzás).
• Biztonsági kockázatok: Autó alatt dolgozni emelőn, forró kipufogórendszerrel, hegesztés során égési sérülések, szikrák okozta tűzveszély.
• Garancia elvesztése: Egyes esetekben a gyári garancia elveszhet a szakszerűtlen beavatkozás miatt.

Lépések (ha DIY):

1. Biztonság: Emelje fel az autót stabilan, használjon bakokat. Viseljen védőkesztyűt, védőszemüveget.
2. Régi rezonátor eltávolítása: Azonosítsa a rezonátort. Gyakran hegesztve van, vagy bilincsekkel rögzítve. Vágja ki a régi darabot.
3. Új rezonátor illesztése: Helyezze be az új rezonátort, ellenőrizze az illeszkedést és a tájolást. Fontos a megfelelő hosszúság és átmérő.
4. Rögzítés: Hegesztéssel vagy speciális bilincsekkel rögzítse. Ügyeljen a tömítésekre, hogy ne legyen szivárgás.
5. Ellenőrzés: Indítsa be a motort, ellenőrizze a szivárgásokat és a hangzást.

Professzionális szerelés:

Előnyök:

• Szakértelem és tapasztalat: A szerelők ismerik a különböző rendszereket és a helyes telepítési technikákat.
• Megfelelő szerszámok: Professzionális hegesztőgépek, emelők, nyomatékkulcsok állnak rendelkezésükre.
• Garancia: A legtöbb műhely garanciát vállal a munkájára.
• Biztonság: A munkát biztonságos környezetben, a megfelelő előírások betartásával végzik.
• Optimális illeszkedés és hangzás: A szakemberek segíthetnek a tökéletes illeszkedés és a kívánt hangzás elérésében.

Hátrányok:

• Költség: A munkadíj hozzáadódik az alkatrész árához.

Javaslat: A rezonátor cső cseréje általában nem az a feladat, amit kezdő barkácsolóknak ajánlanánk. A hegesztési képesség, a pontos mérés és az illesztés kritikus fontosságú. A legbiztonságosabb és legmegbízhatóbb megoldás, ha egy tapasztalt kipufogó specialistára bízza a munkát. Ők nemcsak a szerelést végzik el szakszerűen, hanem tanácsot is adhatnak a legjobb rezonátor kiválasztásához az Ön igényei szerint.

Jogi szempontok és szabályozások a kipufogó módosításokkal kapcsolatban

A kipufogórendszer módosítása nem csupán technikai, hanem jogi kérdéseket is felvet, különösen Magyarországon és az Európai Unióban. Fontos tisztában lenni a vonatkozó szabályozásokkal, hogy elkerüljük a bírságokat, a műszaki vizsga sikertelenségét vagy akár a forgalomból való kizárást.

Zajszint-előírások:

Az egyik legfontosabb szempont a zajszint. Minden járművet egy bizonyos zajszint-határértékkel homologizálnak, amelyet a forgalmi engedélyben is feltüntetnek. A kipufogórendszer módosítása során ezt a határértéket nem szabad túllépni.
Magyarországon a KRESZ és a kapcsolódó rendeletek szabályozzák a járművek zajkibocsátását. A túlzottan hangos kipufogóval rendelkező járműveket a rendőrség leállíthatja, megbírságolhatja, és akár a forgalmi engedélyt is bevonhatja.
Az Európai Unióban az ECE (Economic Commission for Europe) rendeletei határozzák meg a járművek zajszintjére vonatkozó előírásokat. Az utángyártott kipufogórendszereknek rendelkezniük kell E-jelöléssel, amely igazolja, hogy megfelelnek ezeknek az előírásoknak.

Katalizátor és emissziós előírások:

A rezonátor cső módosítása önmagában általában nem befolyásolja közvetlenül a katalizátor működését vagy az emissziós értékeket, mivel a rezonátor a katalizátor után helyezkedik el a rendszerben. Azonban, ha a kipufogórendszer egészét érintő módosítások történnek (pl. a katalizátor eltávolítása vagy sportkatalizátorra cserélése), az súlyos jogi következményekkel járhat.
A katalizátor eltávolítása súlyos környezetszennyezést okoz, és a jármű nem fog megfelelni a műszaki vizsga emissziós követelményeinek. Ez azonnali sikertelenséget és súlyos bírságot von maga után, és a járművet kivonhatják a forgalomból. A sportkatalizátoroknak is rendelkezniük kell a megfelelő E-jelöléssel és tanúsítványokkal.

Műszaki vizsga:

A módosított kipufogórendszerrel rendelkező járműveknek meg kell felelniük a műszaki vizsga követelményeinek. A vizsgán ellenőrzik a zajszintet és az emissziós értékeket. Ha a rendszer nem gyári, de E-jelöléssel rendelkezik, és a zajszint a határértéken belül van, akkor általában nem jelent problémát. A szakszerűtlenül, otthon barkácsolt, vagy túlzottan hangos rendszerek azonban szinte biztosan megbuknak a vizsgán.

Összefoglalva:

• Mindig válasszon E-jelöléssel rendelkező utángyártott alkatrészeket, amennyiben módosítani szeretné a kipufogórendszerét.
• Ne távolítsa el a katalizátort!
• Ügyeljen arra, hogy a módosítás után a jármű zajszintje a forgalmi engedélyben feltüntetett határértéken belül maradjon.
• Konzultáljon egy szakemberrel, mielőtt bármilyen módosítást végezne, hogy elkerülje a jogi problémákat.

A szabályok betartása nemcsak a bírságok elkerülése miatt fontos, hanem a környezetvédelem és a közlekedés többi résztvevőjének komfortja szempontjából is.

Gyakori problémák és hibaelhárítás a rezonátor csövekkel

Bár a rezonátor cső viszonylag egyszerű alkatrésznek tűnik, idővel meghibásodhat, vagy problémákat okozhat. A gyakori hibák felismerése és a megfelelő hibaelhárítás segíthet megelőzni a nagyobb károkat és fenntartani a jármű optimális működését.

1. Zörgés, csörgés, rezonancia:
   • Okok: A belső perforált cső elengedheti magát, a hangelnyelő anyag tömörödhet vagy elmozdulhat, a külső burkolat és a belső cső közötti hegesztés elengedhet. Ezenkívül a kipufogó felfüggesztése is elkophat, ami a rezonátor hozzáérhet a karosszériához vagy más alkatrészekhez.
   • Hibaelhárítás: Ellenőrizze a rezonátor fizikai állapotát, rázza meg, hallgassa meg a zörgő hangot. Ellenőrizze a kipufogórendszer összes felfüggesztő gumibakját és bilincsét. Ha a rezonátor belsejéből jön a hang, valószínűleg cserére szorul.
2. Hangosabb kipufogó, megváltozott hangtónus, búgás visszatérése:
   • Okok: A rezonátorban lévő hangelnyelő anyag kiéghet, elbomolhat vagy tömörödhet az idő múlásával, különösen a magas hőmérséklet hatására. Ez csökkenti a hangelnyelés hatékonyságát.
   • Hibaelhárítás: Ha a hang hirtelen megváltozik, és a korábban elnyelt búgás visszatér, valószínű, hogy a rezonátor hangelnyelő anyaga tönkrement. Ebben az esetben a rezonátor cseréje szükséges.
3. Korrózió és lyukadás:
   • Okok: A kipufogórendszer folyamatosan ki van téve a nedvességnek, sónak és hőmérséklet-ingadozásoknak, ami rozsdásodáshoz vezet. Az aluminizált acél rezonátorok különösen érzékenyek erre.
   • Hibaelhárítás: Vizsgálja meg rendszeresen a rezonátort és a kipufogórendszer többi részét rozsda és lyukak szempontjából. Kisebb lyukak ideiglenesen javíthatók kipufogójavító pasztával vagy ragasztóval, de a tartós megoldás a csere. A rozsdamentes acél rezonátorok ellenállóbbak.
4. Teljesítményvesztés vagy megnövekedett fogyasztás:
   • Okok: Egy eldugult vagy deformált rezonátor akadályozhatja a kipufogógáz áramlását, növelve az ellennyomást, ami teljesítményvesztéshez és megnövekedett üzemanyag-fogyasztáshoz vezethet. Ez ritkábban fordul elő, mint a katalizátor eldugulása, de lehetséges.
   • Hibaelhárítás: Ha teljesítménycsökkenést tapasztal, érdemes ellenőrizni a teljes kipufogórendszert, beleértve a rezonátort is. Egy szakember nyomásméréssel megállapíthatja az esetleges elzáródásokat.
5. Hegesztési hibák vagy bilincsek lazulása (utángyártott rendszereknél):
   • Okok: Szakszerűtlen telepítés, gyenge minőségű hegesztés, vagy az idő múlásával meglazuló bilincsek.
   • Hibaelhárítás: Ellenőrizze az összes hegesztési pontot és bilincset. A laza bilincseket húzza meg, a repedt hegesztéseket javíttassa meg szakemberrel.

A rendszeres ellenőrzés és karbantartás kulcsfontosságú a kipufogórendszer hosszú élettartamának biztosításához. Évente legalább egyszer érdemes alaposan átvizsgálni a rendszert, különösen a téli szezon után, amikor a só és a nedvesség a leginkább károsítja az alkatrészeket.

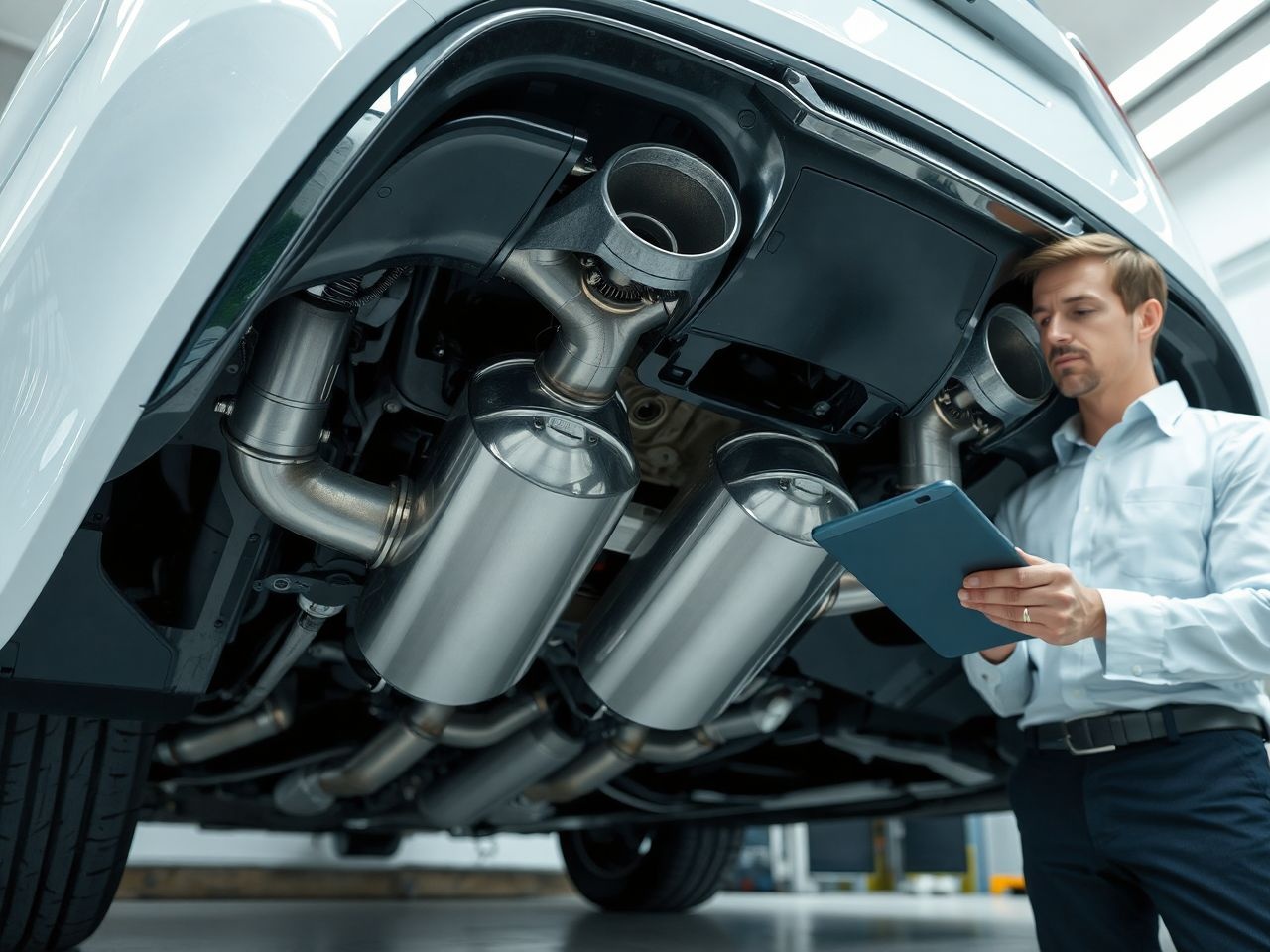

A kipufogórendszer jövője: Aktív rezonátorok és okos rendszerek

Az autóipar folyamatosan fejlődik, és a kipufogórendszerek sem kivételek. A jövőben várhatóan egyre inkább elterjednek az aktív rezonátorok és az úgynevezett okos kipufogórendszerek, amelyek még nagyobb rugalmasságot és finomhangolási lehetőséget kínálnak a hangzás és a teljesítmény terén.

Aktív rezonátorok:

Az aktív rezonátorok lényege, hogy a kipufogó hangkarakterisztikája változtatható, nem statikus. Ez a következőképpen valósul meg:

• Elektronikusan vezérelt szelepek: Ezek a szelepek a rezonátoron belül, vagy a kipufogórendszer más pontjain helyezkednek el. A motorvezérlő elektronika (ECU) vagy a vezető által kiválasztott üzemmód (pl. “Comfort”, “Sport”, “Race”) alapján nyitják vagy zárják a szelepeket.
• Változtatható útvonalak: A szelepek nyitásával vagy zárásával a kipufogógázok különböző útvonalakon haladhatnak át a rezonátoron vagy a hangtompítón keresztül. Ezáltal megváltozik az áramlási ellenállás és a hanghullámok útja, ami befolyásolja a hang tónusát és hangerejét. Például “Comfort” módban a gázok egy csendesebb, kamrás útvonalon haladnak, míg “Sport” módban egy kevésbé korlátozó, hangosabb útvonalon.
• Akusztikai hangolás: Egyes rendszerek még tovább mennek, és aktív zajkioltást használnak. Mikrofonok figyelik a kipufogó hangját, és a rendszer ellenfázisú hanghullámokat generál a hangszórókon keresztül, hogy semlegesítse a nem kívánt frekvenciákat, hasonlóan a zajszűrős fejhallgatókhoz.

Az aktív rezonátorok lehetővé teszik, hogy egyetlen jármű több karakterrel is rendelkezzen: diszkrét és csendes a mindennapi használathoz, de sportos és agresszív, amikor a vezető erre vágyik. Ez különösen fontos a prémium és sportautók piacán, ahol a vásárlók a maximális rugalmasságot és élményt keresik.

Okos kipufogórendszerek és elektromos járművek:

Az elektromos járművek (EV) térnyerésével a hagyományos kipufogórendszerek szerepe megszűnik. Azonban az autógyártók felismerték, hogy a motorhang hiánya sokak számára hiányérzetet okozhat. Ezért fejlesztik az aktív hanggenerátorokat, amelyek mesterségesen generálnak motorhangot a jármű belsejében és/vagy kívülről. Ezek a rendszerek gyakran képesek szimulálni különböző motorok hangját, és a jármű sebességével, gyorsulásával szinkronban változtatják a hangintenzitást és tónust. Bár ezek nem tartalmaznak fizikai rezonátort, a mögöttük álló elv, a hangzás finomhangolása és manipulálása, az akusztikai mérnöki munka egyenes ági leszármazottja.

Az okos kipufogórendszerek a motorvezérléssel szorosabban integrálódnak, lehetővé téve a valós idejű optimalizálást a teljesítmény, a fogyasztás és a zajszint szempontjából. A jövőben a rezonátorok szerepe még inkább a precíziós akusztikai hangolásra és a vezetői élmény személyre szabására fog koncentrálni, miközben a környezetvédelmi és zajszabályozási előírásoknak is maximálisan megfelelnek.

A rezonátor cső karbantartása és élettartama

A rezonátor cső karbantartása és élettartama szorosan összefügg a kipufogórendszer egészének állapotával. Bár a rezonátor nem igényel különösebb aktív karbantartást, néhány dologra odafigyelve jelentősen meghosszabbíthatjuk az élettartamát és biztosíthatjuk a megfelelő működését.

1. Rendszeres vizuális ellenőrzés:
   • Korrózió: Ellenőrizze a rezonátor cső külső felületét rozsdafoltok, lyukak vagy repedések szempontjából. A kipufogórendszer az autó alján fut, így ki van téve az útsónak, nedvességnek és szennyeződéseknek.
   • Sérülések: Vizsgálja meg, hogy nincsenek-e rajta behorpadások, deformációk vagy egyéb mechanikai sérülések, amelyeket felverődő kövek vagy padkázás okozhatott.
   • Felfüggesztés: Ellenőrizze a rezonátort tartó gumibakokat és bilincseket. Ha ezek elöregedtek, kirepedeztek vagy meglazultak, cserélje ki őket. A laza rögzítés zörgéshez, rezonanciához és a rendszer idő előtti tönkremeneteléhez vezethet.
2. Hangzás ellenőrzése:
   • Figyelje a kipufogó hangját. Ha hirtelen hangosabbá válik, vagy egy korábban nem hallott búgó, zörgő hang jelenik meg, az a rezonátor belső hibájára utalhat (pl. kiégett hangelnyelő anyag, elengedett belső cső).
3. Tisztítás és védelem:
   • Bár a kipufogórendszer tisztítása nem gyakori gyakorlat, a téli szezon után érdemes lehet nagynyomású mosóval eltávolítani a lerakódott sót és sarat a rendszer aljáról.
   • Léteznek speciális hőálló festékek és bevonatok, amelyekkel megelőzhető a rozsdásodás, különösen az aluminizált acél rendszereknél.
4. Anyagminőség és élettartam:
   • Aluminizált acél: Általában 3-5 év az élettartama, erősen függ a környezeti tényezőktől (só, nedvesség).
   • 409-es rozsdamentes acél: Jobb korrózióállósággal rendelkezik, élettartama 5-10 év.
   • 304-es rozsdamentes acél: A prémium kategória, kiváló korrózióállóság, akár az autó élettartamát is kibírhatja.
5. Hegesztések és csatlakozások:
   • A hegesztési pontok a rozsdásodás és repedések gyakori helyei. Ellenőrizze ezeket a területeket.
   • A bilincses csatlakozásoknál győződjön meg arról, hogy nincsenek-e gázszivárgások.

Amennyiben problémát észlel, javasolt minél előbb felkeresni egy kipufogó specialistát. Egy kisebb hiba, például egy lyuk vagy egy laza felfüggesztés, gyorsan komolyabb problémákhoz vezethet, mint például a kipufogógáz beszivárgása az utastérbe, vagy a rendszer teljes leszakadása. A rendszeres ellenőrzés és a minőségi anyagok választása hosszú távon megtérülő befektetés.

Az egyensúly megtalálása: Teljesítmény, hang és komfort

A rezonátor cső és a kipufogórendszer egészének megértése rávilágít arra, hogy a motor teljesítménye, a kipufogó hangja és a vezetési komfort milyen szorosan összefügg. A tökéletes rendszer megtervezése vagy kiválasztása mindig egy kompromisszumok sorozata, ahol az egyensúly megtalálása a legfontosabb.

Ha valaki kizárólag a maximális teljesítményre törekszik, valószínűleg egy minimális ellennyomású, átmenő rendszerre lesz szüksége. Ez azonban gyakran együtt jár egy hangosabb, esetleg kevésbé finomított hangzással, ami hosszú távon fárasztó lehet a mindennapi használat során. A versenyautókban ez elfogadható, de egy utcai autónál a komfort is kulcsfontosságú.

Ezzel szemben, ha a maximális komfort és a csendes utazás a cél, akkor egy kamrás rezonátor és egy hatékony hangtompító lesz a megfelelő választás. Ez viszont némi teljesítményvesztéssel járhat a gyári rendszerekhez képest, bár a modern rendszerek igyekeznek ezt minimalizálni.

A legtöbb autós számára az ideális megoldás valahol a kettő között helyezkedik el: egy sportos, de nem túlzottan hangos kipufogórendszer, amely kiemeli a motor karakterét, de nem okoz kellemetlen búgást autópályán. Itt válik igazán fontossá a rezonátor cső szerepe, amely a hangtompítóval együttműködve képes a zajt a kívánt szintre csökkenteni, miközben a hangtónust finomítja és a “drone” hangot eliminálja.

A modern technológia, mint például az aktív rezonátorok és a szelepes kipufogórendszerek, egyre jobban lehetővé teszik ezt a rugalmasságot, ahol a vezető egy gombnyomással változtathatja a jármű karakterét. Ez a jövő, ahol a kompromisszumok száma csökken, és a személyre szabhatóság kerül előtérbe.

Végső soron a tájékozott döntéshozatal a legfontosabb. Érdemes alaposan felmérni saját igényeit, a járműve adottságait, és amennyiben módosításon gondolkodik, mindenképpen konzultáljon szakemberrel. Egy jól megválasztott és szakszerűen telepített rezonátor cső jelentősen hozzájárulhat ahhoz, hogy autója ne csak jól menjen, hanem jól is szóljon, és a vezetési élmény minden szempontból optimális legyen.
