A repülőgép hajtóműveinek működése – Az alapoktól a komplex technológiáig egy átfogó útmutató

A modern repülés csodája mögött egy hihetetlenül összetett és precíz mérnöki teljesítmény húzódik: a repülőgép hajtómű. Ezek a hatalmas szerkezetek nem csupán a levegőbe emelik a több száz tonnás gépeket, hanem gondoskodnak a folyamatos, biztonságos és hatékony utazásról is. A hajtóművek fejlődése szorosan összefonódik a repülés történetével, a kezdeti, viszonylag egyszerű dugattyús motoroktól eljutva a mai, szuperhatékony turbóventilátoros monstrumokig. Ez az átfogó útmutató a repülőgép hajtóműveinek működését mutatja be, az alapvető fizikai elvektől kezdve egészen a legmodernebb technológiákig, feltárva a mögöttes mérnöki zsenialitást és a folyamatos innovációt.

Ahhoz, hogy megértsük a repülőgép hajtóművek működését, először is a tolóerő alapelveit kell tisztáznunk. A tolóerő az az erő, amely előre mozgatja a repülőgépet, legyőzve a légellenállást és lehetővé téve a felszállást, valamint a repülést. Ennek az erőnek a megértése visszavezet minket Sir Isaac Newton mozgástörvényeihez, különösen a harmadik törvényhez, azaz az akció és reakció törvényéhez. Ez az alapelv áll minden sugárhajtómű működésének középpontjában.

A repülőgép hajtóművek evolúciója: Egy rövid történeti áttekintés

A repülés hajnalán a repülőgépeket dugattyús motorok hajtották, amelyek légcsavarokon keresztül fejtettek ki tolóerőt. Ezek a motorok hasonlóan működtek, mint az autók belső égésű motorjai: üzemanyagot égettek el hengerekben, a keletkező gázok mozgatták a dugattyúkat, amelyek forgó mozgássá alakították az energiát, meghajtva a légcsavart. Bár ezek a technológiák úttörőnek számítottak, korlátozott teljesítményük és hatékonyságuk hamar gátat szabott a repülőgépek sebességének és hatótávolságának.

A 20. század elején, de különösen az 1930-as években, a mérnökök, mint például Frank Whittle Angliában és Hans von Ohain Németországban, elkezdték vizsgálni a sugárhajtás lehetőségét. Az ötlet lényege az volt, hogy a levegőt bevezetik egy motortérbe, sűrítik, üzemanyagot égetnek el benne, majd a forró, nagy sebességű gázokat hátrafelé kipufogtatva tolóerőt generálnak. Ez az elv forradalmasította a repülést, lehetővé téve sokkal nagyobb sebességet és magasságot, mint korábban bármikor.

„A sugárhajtóművek megjelenése nem csupán egy új technológiai lépcsőfokot jelentett, hanem alapjaiban rajzolta át a repülésről alkotott képünket, megnyitva az utat a modern utasszállító és katonai repülőgépek előtt.”

A második világháború idején felgyorsult a sugárhajtóművek fejlesztése, és a háború után robbanásszerűen terjedtek el. A kezdeti, viszonylag egyszerű turbóreaktív motoroktól (turbojet) eljutottak a mai, rendkívül kifinomult és üzemanyag-hatékony turbóventilátoros hajtóművekig (turbofan), amelyek a polgári repülés gerincét képezik. A fejlődés azóta is töretlen, a cél a még nagyobb hatékonyság, a kisebb zajszint és a környezetbarátabb működés elérése.

A tolóerő alapelve: Newton törvényeitől a sugárhajtásig

A repülőgép hajtóművek működésének megértéséhez elengedhetetlen Newton harmadik törvényének ismerete: minden akcióra van egy egyenlő nagyságú és ellentétes irányú reakció. Ez az elv jelenti a sugárhajtóművek működésének esszenciáját. A hajtómű nagy mennyiségű levegőt szív be, felgyorsítja azt, majd nagy sebességgel kiáramoltatja a hátsó részén. Az előrefelé ható tolóerő ennek a hátrafelé irányuló légáramnak a reakciója.

Pontosabban, a hajtómű a belépő levegő tömegét megnöveli, és a sebességét felgyorsítja. A lendületváltozás (tömeg szorozva sebességváltozással) hozza létre az erőt. Minél nagyobb a hajtómű által kilökött levegő tömege és minél nagyobb a sebessége, annál nagyobb lesz a generált tolóerő. Ez a kulcsfontosságú összefüggés magyarázza a modern hajtóművek tervezési elveit, amelyek a lehető legnagyobb légtömeg mozgatására törekszenek, a lehető legkisebb energiafelhasználással.

A Brayton-ciklus (más néven Joule-ciklus) írja le a gázturbinás hajtóművek termodinamikai működését. Ez egy nyílt ciklus, amely négy fő fázisból áll:

1. Beszívás és sűrítés: A levegőt beszívják és kompresszor segítségével sűrítik.
2. Égés: Az üzemanyagot befecskendezik a sűrített levegőbe, és elégetik, ami jelentősen megnöveli a gáz hőmérsékletét és nyomását.
3. Tágulás: A forró, nagy nyomású gázok áthaladnak a turbinán, forgatva azt, és energiát szolgáltatva a kompresszornak.
4. Kipufogás: A gázok nagy sebességgel távoznak a fúvócsövön keresztül, tolóerőt generálva.

Ez a folyamatos ciklus biztosítja a hajtómű állandó működését és a folyamatos tolóerő-előállítást. A hatékonyság növelése érdekében a mérnökök folyamatosan optimalizálják a ciklus minden fázisát, különös tekintettel a sűrítési arányra és az égési hőmérsékletre.

A sugárhajtóművek fő típusai és működési elvük

Bár mindegyik sugárhajtómű a Brayton-ciklus elvén alapul, számos különböző típus létezik, amelyeket specifikus célokra terveztek. A legfontosabbak a következők:

Turbóreaktív hajtóművek (Turbojet)

A turbóreaktív hajtóművek voltak az első sikeres sugárhajtóművek. Működésük viszonylag egyszerű: a levegőt egy beömlőnyíláson keresztül szívják be, egy kompresszor sűríti, majd az égéstérben üzemanyaggal keverve elégetik. A forró gázok áthaladnak a turbinán, amely meghajtja a kompresszort, majd nagy sebességgel távoznak a fúvócsövön keresztül, generálva a tolóerőt.

A turbóreaktív motorok a teljes tolóerőt a forró kipufogógázok sebességéből nyerik. Előnyük a viszonylag egyszerű felépítés és a nagy sebességnél (szuperszonikus tartományban) nyújtott jó teljesítmény. Hátrányuk azonban a nagy üzemanyag-fogyasztás alacsonyabb sebességnél és a jelentős zajszint. Ma már ritkán alkalmazzák őket, leginkább régebbi katonai repülőgépekben fordulnak elő.

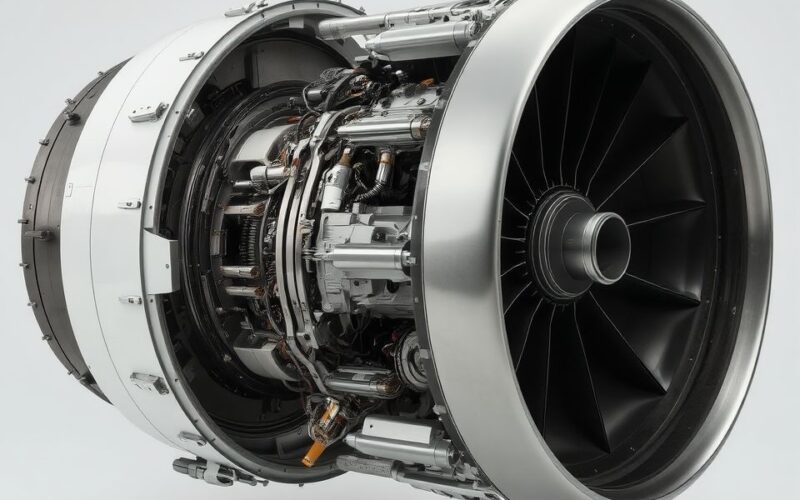

Turbóventilátoros hajtóművek (Turbofan)

A turbóventilátoros hajtóművek képezik a modern polgári és katonai repülés gerincét. Ezek a hajtóművek a turbóreaktív elvet ötvözik egy nagy átmérőjű ventilátorral a motor elején. A ventilátor két légáramot hoz létre:

1. Primer áramlás (core flow): A levegő egy része belép a kompresszorba, égéstérbe és turbinába, akárcsak egy turbóreaktív motornál.
2. Szekunder áramlás (bypass flow): A levegő nagyobb része megkerüli a motor magját (core), és közvetlenül a ventilátor által felgyorsítva távozik a hajtómű hátsó részén.

Ez a “bypass” elv drámaian növeli a hajtómű hatékonyságát. A tolóerő jelentős része (akár 80-90%-a) a bypass áramból származik, ami alacsonyabb kipufogógáz-sebességet és sokkal nagyobb légtömeg-áramot eredményez. Ennek köszönhetően a turbóventilátoros hajtóművek üzemanyag-hatékonyabbak, csendesebbek és nagyobb tolóerőt képesek leadni, mint a turbóreaktív társaik, különösen alacsonyabb sebességnél és magasságon.

A modern nagybypass arányú turbóventilátoros hajtóművek, mint például a Rolls-Royce Trent sorozat vagy a General Electric GE9X, elképesztő tolóerőt és hatékonyságot produkálnak, lehetővé téve a nagy hatótávolságú utasszállító repülést. Kisebb bypass arányú turbóventilátorokat használnak katonai repülőgépekben, ahol a nagyobb sebesség és a kisebb átmérő fontosabb szempont.

Turbólégcsavaros hajtóművek (Turboprop)

A turbólégcsavaros hajtóművek szintén gázturbinás elven működnek, de a tolóerő jelentős részét egy légcsavar (propeller) generálja. A turbina nem csak a kompresszort hajtja, hanem egy reduktoron keresztül a légcsavart is. A kipufogógázokból származó tolóerő viszonylag kicsi, a fő mozgatóerő a légcsavarból ered.

Ezek a hajtóművek kiválóan alkalmasak alacsonyabb sebességű, rövidebb távú repülésekre, regionális járatokra és tehergépekre, ahol a hatékonyság a sebességnél fontosabb. Rendkívül üzemanyag-hatékonyak alacsony magasságon és sebességen, de sebességlimitjük van a légcsavar hatékonysága miatt. Példaként említhető a Bombardier Q400 vagy az ATR 72 típuscsalád.

Turbósugárhajtóművek (Turboshaft)

A turbósugárhajtóművek olyan gázturbinás motorok, amelyek szinte teljes egészében forgatónyomatékot szolgáltatnak, nem pedig tolóerőt. A turbina által termelt energia egy tengelyen keresztül egy hajtóműhöz vagy rotorkerékhez jut. Ezeket elsősorban helikopterek, segédhajtóművek (APU-k) és ipari gázturbinák meghajtására használják.

Ramjet és Scramjet

Ezek a típusok a nagy sebességű repülés speciális esetei. A ramjet hajtóműveknek nincs kompresszoruk vagy turbinájuk. A beáramló levegő sűrítését a repülőgép sebessége biztosítja (ram-effektus). Csak szuperszonikus sebességnél működnek hatékonyan, indításukhoz külső segítség szükséges. A scramjet (supersonic combustion ramjet) még ennél is fejlettebb, hiperszonikus sebességnél (Mach 5 felett) is képes az égésre, ami rendkívül komplex technológiai kihívást jelent.

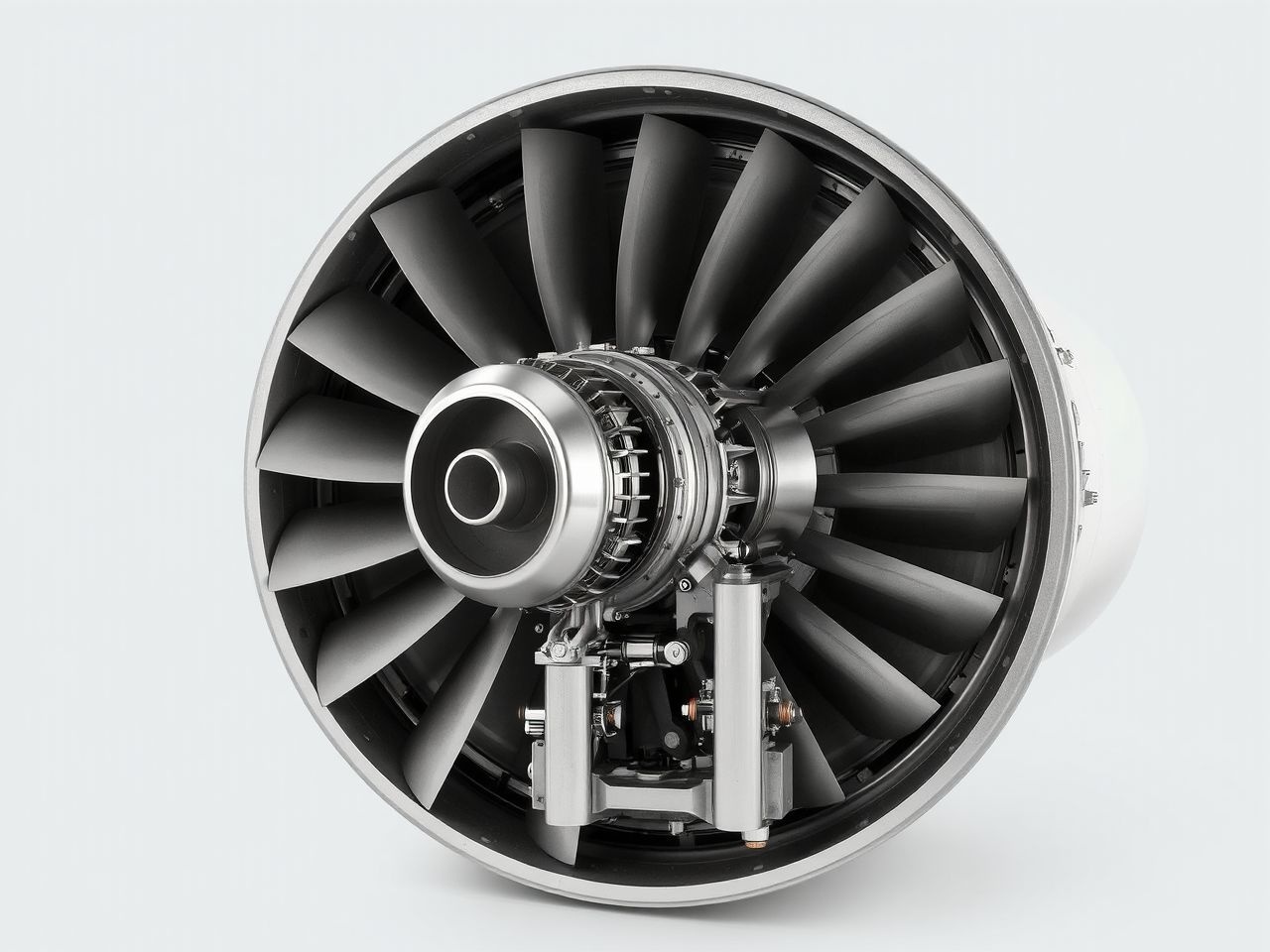

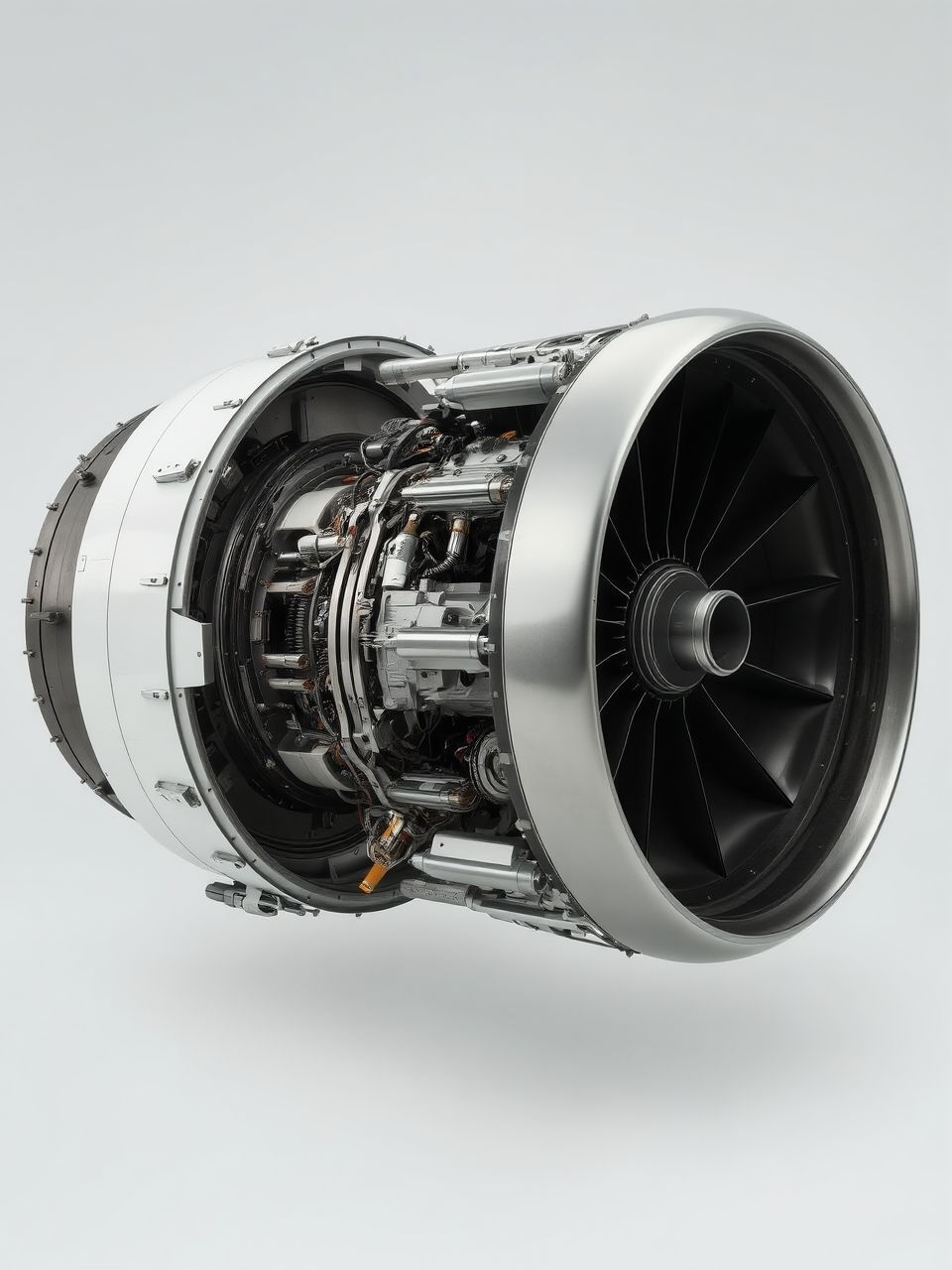

A turbóventilátoros hajtómű anatómiája: Részletes felépítés

Mivel a turbóventilátoros hajtóművek dominálnak a modern repülésben, érdemes részletesebben megvizsgálni a felépítésüket és az egyes alkatrészek szerepét.

A beömlőnyílás (Inlet)

A hajtómű elején található beömlőnyílás feladata, hogy a külső levegőt a lehető legzavartalanabbul és legoptimálisabb nyomáson juttassa a ventilátorhoz. Kialakítása kritikus a hajtómű hatékonysága szempontjából, különösen különböző repülési sebességeknél és magasságokon. Szuperszonikus repülőgépeknél a beömlőnyílás gyakran változtatható geometriájú, hogy a lökéshullámokat szabályozza és a levegőt megfelelő sebességre lassítsa a kompresszor előtt.

A ventilátor (Fan)

A hajtómű legszembetűnőbb része a ventilátor, amely a motor elején helyezkedik el. Ez a nagyméretű, forgó lapátkerék felelős a levegő beszívásáért és felgyorsításáért. Ahogy korábban említettük, a ventilátor által beszívott levegő két részre oszlik: egy kisebb rész a motor magjába (core) jut, a nagyobb része pedig megkerüli azt (bypass áram). A ventilátor lapátjai rendkívül erősek, könnyűek és aerodinamikailag optimalizáltak, gyakran titánból vagy kompozit anyagokból készülnek.

A kompresszor (Compressor)

A motor magjába jutó levegő a kompresszorba áramlik. A kompresszor feladata, hogy a levegő nyomását és hőmérsékletét drámaian megnövelje, mielőtt az az égéstérbe kerülne. A modern hajtóművekben általában két vagy több fokozatú kompresszor található:

• Alacsony nyomású kompresszor (LPC – Low Pressure Compressor): Ez az első fokozat, amely a ventilátorral együtt forog egy közös tengelyen. Előzetesen sűríti a levegőt.
• Magas nyomású kompresszor (HPC – High Pressure Compressor): Ez a fokozat tovább sűríti a levegőt, akár 30-40-szeresére is növelve a nyomását a bemeneti értékhez képest. A HPC a magas nyomású turbinával van összekötve.

A kompresszor forgó rotorlapátokból és álló állórészlapátokból (stator blades) áll. A rotorlapátok felgyorsítják a levegőt, az állórészlapátok pedig irányítják és tovább sűrítik azt. Az egyes fokozatok közötti nyomásnövekedés optimalizálása kulcsfontosságú a hajtómű hatékonysága szempontjából.

Az égéstér (Combustion Chamber)

A sűrített, forró levegő a égéstérbe (combustion chamber) jut, ahol üzemanyagot (kerozint) fecskendeznek be és elégetnek. Az égés rendkívül magas hőmérsékletet (akár 2000 °C-ot is) és nyomást generál. Az égéstér kialakítása olyan, hogy az égés stabil legyen, és a hőmérséklet-eloszlás a turbina számára optimális legyen. A modern égésteret úgy tervezik, hogy minimalizálja a károsanyag-kibocsátást, például a nitrogén-oxidokat (NOx).

A turbina (Turbine)

Az égéstérből kiáramló forró, nagynyomású gázok a turbinán keresztül áramolnak. A turbina lapátjai a gázok energiáját forgómozgássá alakítják, meghajtva a kompresszort és a ventilátort. A turbina is több fokozatból áll, hasonlóan a kompresszorhoz:

• Magas nyomású turbina (HPT – High Pressure Turbine): Ez az első turbinafokozat, amely a legmagasabb hőmérsékletű gázoknak van kitéve. Meghajtja a magas nyomású kompresszort.
• Alacsony nyomású turbina (LPT – Low Pressure Turbine): Ez a fokozat a maradék energiát nyeri ki a gázokból, és meghajtja az alacsony nyomású kompresszort és a ventilátort.

A turbinalapátok rendkívül extrém körülmények között dolgoznak, ezért speciális, hőálló ötvözetekből készülnek, és kifinomult hűtési rendszerekkel (pl. belső levegőhűtés) vannak ellátva, hogy ellenálljanak a magas hőmérsékletnek és a centrifugális erőknek.

A fúvócső (Nozzle)

Miután a gázok áthaladtak a turbinán és leadták energiájukat, a fúvócsövön (exhaust nozzle) keresztül távoznak a hajtóműből. A fúvócső felgyorsítja a gázokat, és a kilépő sebességük adja a tolóerő jelentős részét. A modern turbóventilátoros hajtóművekben gyakran van egy keverő (mixer) a fúvócső előtt, amely összekeveri a forró magáramot a hideg bypass árammal, csökkentve ezzel a zajszintet és növelve a tolóerő-hatékonyságot.

A segédrendszerek (Auxiliary Systems)

Egy hajtómű nem működhetne számos segédrendszer nélkül, amelyek biztosítják a zökkenőmentes és biztonságos működést:

• Üzemanyag-rendszer: Szabályozza az üzemanyag áramlását az égéstérbe, biztosítva a pontos keverési arányt és az égés optimalizálását.
• Olajozási rendszer: Kenést és hűtést biztosít a forgó alkatrészek (csapágyak) számára.
• Hűtőrendszer: A turbinalapátok és más kritikus alkatrészek hűtésére szolgál, gyakran a kompresszorból elvett levegővel.
• Indítórendszer: A hajtómű indításához szükséges energiát biztosítja (általában sűrített levegővel vagy elektromos motorral).
• FADEC (Full Authority Digital Engine Control): Egy kifinomult számítógépes rendszer, amely valós időben felügyeli és szabályozza a hajtómű minden paraméterét (üzemanyag-áramlás, lapátszögek, hőmérséklet stb.), optimalizálva a teljesítményt és a hatékonyságot, miközben biztosítja a biztonságot.
• Tűzoltó rendszer: Tűz esetén automatikusan vagy manuálisan aktiválható oltóanyagot juttat a hajtóműgondolába.

A működési ciklus lépésről lépésre: Brayton-ciklus a gyakorlatban

Most, hogy ismerjük a fő alkatrészeket, nézzük meg, hogyan működik együtt egy turbóventilátoros hajtómű a Brayton-ciklus során:

1. Beszívás (Intake)

A hajtómű indításakor és működése során a ventilátor forogva hatalmas mennyiségű levegőt szív be a beömlőnyíláson keresztül. Ez a levegő viszonylag alacsony nyomású és hőmérsékletű. A ventilátor felgyorsítja a levegőt, és két részre osztja: a bypass áramra és a core áramra. A bypass áram a motor külső részén halad el, míg a core áram a motor magjába, a kompresszorhoz irányul.

2. Sűrítés (Compression)

A core áram a kompresszorba jut, ahol a forgó rotorlapátok és az álló állórészlapátok sorozata egymás után sűríti a levegőt. Minden egyes kompresszorfokozat növeli a levegő nyomását és hőmérsékletét. A sűrítés hatására a levegő nyomása akár 30-40-szeresére, hőmérséklete pedig több száz Celsius fokra is emelkedhet. Ez a nagy nyomású, forró levegő elengedhetetlen az üzemanyag hatékony elégetéséhez.

3. Égés (Combustion)

A sűrített levegő az égéstérbe áramlik, ahol üzemanyagot (kerozint) fecskendeznek be. A keveréket egy gyújtógyertya indítja be (csak az indításkor van rá szükség, utána az égés öntartó). Az üzemanyag-levegő keverék égése rendkívül magas hőmérsékletet (akár 1500-2000 °C) és nyomást generál. Az égéstér kialakítása biztosítja, hogy az égés stabil maradjon, és a keletkező forró gázok egyenletesen áramoljanak a turbinához.

4. Tágulás (Expansion) – A turbina hajtása

A forró, nagynyomású égéstermék-gázok a turbinán keresztül áramlanak. Ahogy áthaladnak a turbina forgó lapátjain, energiájuk egy részét átadják a turbinának, ami meghajtja azt. Mivel a turbina egy tengelyen keresztül kapcsolódik a kompresszorhoz és a ventilátorhoz, ez a folyamat biztosítja a hajtómű folyamatos működését. A gázok nyomása és hőmérséklete csökken a turbinán való áthaladás során, de még mindig rendkívül magasak, amikor elhagyják a turbinát.

5. Kipufogás (Exhaust) – Tolóerő generálása

A turbinából kiáramló gázok a fúvócsőbe jutnak. Itt tovább gyorsulnak, és nagy sebességgel távoznak a hajtómű hátsó részén. Ez a nagy sebességű gázáram generálja a hajtómű által termelt tolóerő jelentős részét. A turbóventilátoros hajtóművek esetében a bypass áram is hozzájárul a tolóerőhöz, a hidegebb, felgyorsított levegő szintén hátrafelé áramlik ki, kombinálva a magárammal, vagy külön fúvócsövön keresztül távozik.

Ez a ciklus folyamatosan ismétlődik a hajtómű működése során, biztosítva a repülőgép számára szükséges állandó tolóerőt. A FADEC rendszer folyamatosan figyeli és szabályozza az összes paramétert, hogy a hajtómű mindig optimális hatásfokkal és biztonságosan működjön.

Anyagtechnológia és hőmérsékleti kihívások a hajtóművekben

A modern repülőgép hajtóművek a mérnöki anyagtechnológia csúcsát képviselik. Az extrém körülmények, mint a rendkívül magas hőmérséklet, a nagy nyomás, a centrifugális erők és a fáradás, megkövetelik a legfejlettebb anyagok és gyártási eljárások alkalmazását. A hajtóművek teljesítményének és élettartamának növelése szorosan összefügg azzal, hogy milyen anyagokból készülnek az alkatrészek, különösen a forró részeken.

Ötvözetek, kerámiák és kompozitok

• Titánötvözetek: Kiváló szilárdság-tömeg arányuk miatt a ventilátorlapátok, kompresszorházak és más szerkezeti elemek gyakran titánból készülnek. A titán ellenáll a korróziónak és viszonylag könnyű, ami csökkenti a motor súlyát.
• Nikkel- és kobaltalapú szuperötvözetek: Ezek az ötvözetek kritikusak a turbinalapátok és más forró részek gyártásánál. Kiemelkedő szilárdságukat és kúszásállóságukat (creep resistance) rendkívül magas hőmérsékleten is megőrzik. Egykristályos szerkezetű lapátokat is alkalmaznak, amelyek még ellenállóbbak a hőmérsékleti terheléssel szemben.
• Kerámiák és kerámia mátrix kompozitok (CMC): A legújabb fejlesztések közé tartoznak a CMC anyagok, amelyek még magasabb hőmérsékleteket képesek elviselni, mint a szuperötvözetek, miközben jelentősen könnyebbek. Ezeket a turbina és égéstér bizonyos részein alkalmazzák, tovább növelve a hajtómű hatékonyságát és csökkentve az üzemanyag-fogyasztást.
• Polimer mátrix kompozitok (PMC): A ventilátorházak és más kevésbé terhelt részek esetében egyre inkább alkalmaznak szénszálas kompozitokat, amelyek rendkívül könnyűek és erősek.

Hűtési technikák

A hajtóművek forró részein, különösen a turbinalapátokon, a gázok hőmérséklete jóval meghaladhatja az anyag olvadáspontját. Ennek ellenére az alkatrészek nem olvadnak el, köszönhetően a kifinomult hűtési technikáknak:

• Belső levegőhűtés: A kompresszorból elvett hidegebb levegőt apró csatornákon keresztül vezetik át a turbinalapátok belsejébe, elvezetve a hőt.
• Filmhűtés: A levegőt apró lyukakon keresztül fújják a lapátok felületére, létrehozva egy vékony, hideg levegőréteget, amely szigeteli a lapátot a forró gázoktól.
• Hővédő bevonatok (TBC – Thermal Barrier Coatings): Kerámia alapú bevonatokat visznek fel a lapátok felületére, amelyek tovább csökkentik az anyag hőterhelését.

Ezek a technológiák lehetővé teszik, hogy a hajtóművek a lehető legmagasabb hőmérsékleten működjenek, ami közvetlenül növeli a termodinamikai hatékonyságot és a tolóerőt.

A hajtóművek teljesítményének optimalizálása és hatékonysága

A repülőgép hajtóművek fejlesztése során az egyik legfontosabb cél a teljesítmény és a hatékonyság folyamatos optimalizálása. Ez számos tényezőre kiterjed, az üzemanyag-fogyasztástól a zajszintig és a környezeti hatásokig.

Tolóerő-súly arány

A tolóerő-súly arány (thrust-to-weight ratio) kritikus mutató, különösen a katonai repülőgépeknél, de a polgári gépeknél is fontos a felszállási teljesítmény és a manőverezhetőség szempontjából. A mérnökök folyamatosan azon dolgoznak, hogy a hajtóművek minél nagyobb tolóerőt produkáljanak, miközben súlyukat a lehető legalacsonyabban tartják. Ez az anyagtechnológia fejlődésével és a tervezési optimalizációval érhető el.

Fajlagos üzemanyag-fogyasztás (Specific Fuel Consumption – SFC)

A fajlagos üzemanyag-fogyasztás (SFC) azt mutatja meg, hogy mennyi üzemanyagot fogyaszt a hajtómű egységnyi tolóerő előállításához egységnyi idő alatt. Minél alacsonyabb az SFC, annál hatékonyabb a hajtómű. A modern turbóventilátoros hajtóművek rendkívül alacsony SFC értékekkel rendelkeznek, ami hozzájárul a hosszú hatótávolsághoz és a gazdaságos üzemeltetéshez. Az SFC csökkentésének kulcsa a magas bypass arány, a magas kompressziós arány és az optimális égési folyamat.

Zajcsökkentés

A hajtóművek által keltett zaj jelentős környezeti problémát jelent, különösen a repülőterek környékén. A zajcsökkentés érdekében számos technológiát alkalmaznak:

• Nagy bypass arány: A hidegebb bypass áram keveredik a forró magárammal, csökkentve a kilépő gázok sebességét és hőmérsékletét, ezáltal a zajt is.
• Zajcsökkentő fúvócsövek: Hullámos vagy fogazott (chevrons) fúvócsövek alkalmazása, amelyek elősegítik a légáramok jobb keveredését és csökkentik a turbulenciát.
• Akusztikus panelek: A hajtóműgondola belsejében elhelyezett hangelnyelő anyagok, amelyek csökkentik a ventilátor és a kompresszor által generált zajt.

Környezetvédelmi szempontok

A repülés környezeti lábnyomának csökkentése egyre fontosabbá válik. A hajtóműgyártók jelentős erőfeszítéseket tesznek a károsanyag-kibocsátás (CO2, NOx, kor
